BRUGSANVISNING D46ML54X1 NEFF

[da] Betjenings- og installations- 44 vejledning

D49ML54X1, D49ML54N1B, D46M-L54N1B, D46ML54X1

6.12 Slå på ljudsignalen

Følg sikkerhetsanvisningene nedenfor.

1.1 Generelle merknader

En vaskemaskin med skader eller en strømledning med skader er farlig.

▶ Bruk aldri apparatet hvis det har skader.
- Dra aldri i strømledningen når du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.
Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.
▶ Ta kontakt med kundeservice. → Side 22

- Hold öinne helt til du har ønsket lysstyrke.

- Trykk på ①og samtidig i ca. 3 sekunder, inntil du hører et lydsignal.

- Trykk på ①og samtidig i ca. 3 sekunder, inntil du hører et lydsignal.

6.14 Tilbakestille metningsindikator

Hvis du har spørsmål om bruken, hvis du ikke selv kan utbedre en feil på apparatet, eller hvis apparatet må repareres, må du henvende deg til vår kundeservice. Innenfor E∅S får du funksjonsrelevante original-reserve-deler i samsvar med gjeldende økodesigndirektivet hos vår kundeservice i minst 10 år fra apparatet bringes ut på markedet.

Du finner produktnummeret (E-Nr.) og produksjons-nummeret (FD) på apparatets typeskilt.

Her får du vite hvordan du korrekt kvitter deg med gamle apparater.

11.1 Avfallsbehandling av gammelt apparat

Følg sikkerhetsinstruksene när du monterer apparatet.

▶ Bruk vernehansker.
Hvis apparatet ikke er festet forsvarlig, kan det falle ned.
- Alle festeelementer må være fast og sikkert montert.

- Strømkabelen må ikke knekkes eller komme i klem.

En vaskemaskin med skader eller en strømledning med skader er farlig.

- Dra aldri i strømledningen når du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.

Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.

- Maskinen skal bare kobles til et strømnett med vekselstrøm via en forskriftsmessig montert jordet stikkontakt.

- Systemet for husets PE-leder må være forskriftsmessig installert.

- Maskinen må aldri forsynes med strøm via en ekstern bryteranordning, f.eks. tidsur eller fjernstyring.

Når du stiller opp apparatet, må du påse at strømkabelen ikke kommer i klem eller får skader.

Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

Strømkabelen må ikke knekkes eller komme i klem.
■ Du finner tilkoblingsdata på typeskiltet inne i apparatet.
■ For å se typeskiltet må du ta ut fettfilteret.
■ Strømledningen er ca. 1,30 m lang.
■ Dette apparatet tilsvarer EU bestemmelsene om fjerning av radiostøy.
■ Apparatet er i beskyttelsesklasse 1. Derfor må det kun kobles til en jordet stikkontakt.
- Ikke koble apparatet til strømmen under monteringen.
- Påse at monteringen ikke går ut over berøringsbeskyttelsen.

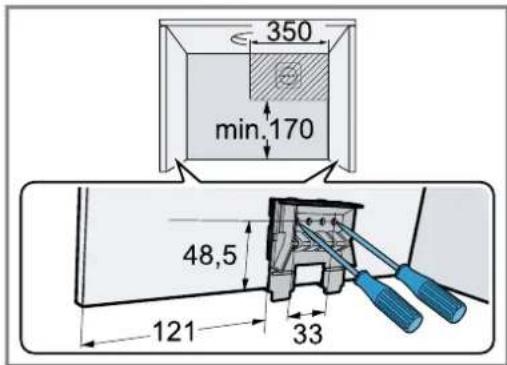

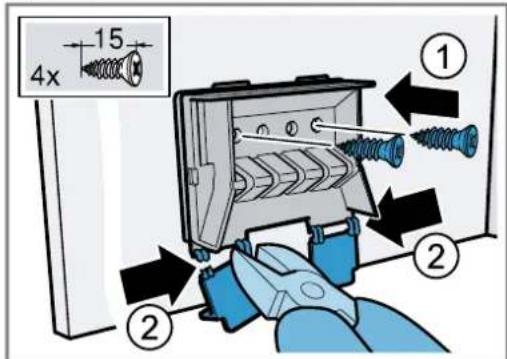

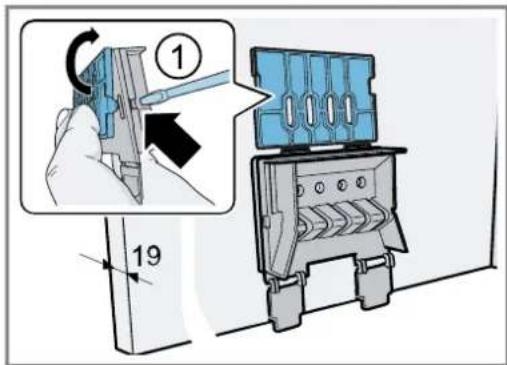

1. Veggtykkelse 19 mm: Klapp opp avstandsholderne på begge festedeler.

Du kan avskjerme huset til avtrekkshetten inne i overskapet. Da må du være obs på følgende:

■ Mellomplaten må ikke ligge på huset.

Den fremre skjermen må ikke festes til huset.

- Det må være tilgang til huset i forbindelse med filter-skifte og kundeservice.

7 Rengøring og pleje.... 49

8 Afhjælpning af fejl.... 50

9 Kundeservice 51

10 Tilbehør 51

11 Bortskaffelse 52

12 MONTAGEVEJLEDNING.... 52

12.3 Sikker montage 53

1 Sikkerhed

Overhold følgende sikkerhedsanvisninger.

1.1 Generelle henvisninger

■ Læs denne vejledning omhyggeligt igennem.
- Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
- Tilslut ikke apparatet i tilfælde af en transportskade.

1.2 Bestemmelsesmæssig brug

Anvend kun apparatet:

■ til at bortsuge mados.
■ i privat husholdning og i lukkede rum i huslige omgivelser.
- Op til en højde på maksimalt 2000 m over havets overflade.

Anvend ikke apparatet:

■ med et eksternt tidsur.

1.3 Begrænsning af brugerkreds

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysi- ske, sensoriske eller psykiske evner eller

manglende erfaring og/eller viden, hvis de overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet til leg.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

1.4 Sikker anvendelse

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Børn kan indände eller sluge smådele og dermed blive kvalt.

- Opbevar smådele utilgængeligt for børn.

▶ Lad ikke børn lege med smådele.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
  Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

• Anvend aldrig apparatet uden fedtfilter.
• Rengør fedtfiltrene med regelmæssige mellemrum.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks. flambering).
• Apparatet må kun installeres i nærheden af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

Varm olie eller fedt antændes hurtigt.

• Hold altid øje med varm olie og fedt.
  ▶ Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.

Tændte gaskogezoner uden pander eller gryder udvikler meget kraftig varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

▶ Gaskogezoner må kun være tændt, när der står en gryde eller pande på dem.
Der udvikles meget kraftig varme, när flere gaskogezoner er i brug samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller antændt.

• Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.
• Indstil det højeste ventilatortrin.
• Brug aldrig to gaskogezoner med maksimal flammestørrelse samtidigt i mere end 15 minutter. To gaskogezoner svarer til ét storblus.
• Brug aldrig det store blus længere end 15 minutter med over 5 kW, f.eks. med en wok.

⚠️ ADVARSEL – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.
▶ Hold børn på sikker afstand.
Apparat bliver meget varmt under brugen.
- Lad apparatet køle af inden rengøringen.

⚠ ADVARSEL – Fare for tilskadekomst!

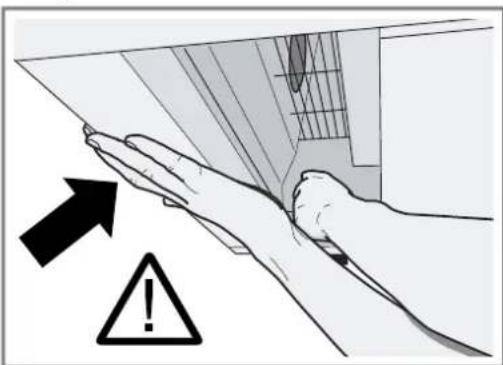

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

⚠️ ADVARSEL – Fare for elektrisk stød!

Brug af apparatet uden jording er farligt.

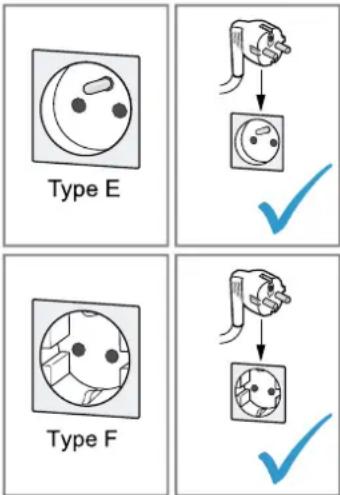

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Type E

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes hos kundeservice.

Type K

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.

▶ Kontakt kundeservice. → Side 51

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Indtrængende fugtighed kan forårsage et elektrisk stød.

- Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

- Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

2 Forhindring af materielle skader

BEMAERK!

Kondensvand kan medføre korrosionsskader.

▶ Tænd for apparatet under madlavning for at undgå kondensvanddannelse.

Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.

- Betjeningselementer må aldrig rengøres med en våd klud.

Forkert rengøring beskadiger overfladen.

▶ Følg anvisningerne om rengøring.
Der må ikke anvendes aggressive eller skurende rengøringsmidler.
▶ Overflader af rustfrit stål må kun rengøres i slibningens retning.
- Rengør aldrig betjeningselementer med et rengøringsmiddel til rustfrit stål.

Kondensvand fra aftrækskanalen kan beskadige appa- ratet.

- Aftrækskanalen skal have et fald fra apparatet på mindst 1°.

Hvis designer-elementer belastes forkert, kan de knække af.

• Træk ikke i designer-elementerne.
• Hæng ikke genstande på designer-elementerne.

Skån miljøet ved at bruge apparatet ressourceskånsomt, og bortskaf genanvendelige materialer korrekt.

3.1 Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

Bortskaf de enkelte dele adskilt efter art. Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

3.2 Energibesparelse

Overholdes disse henvisninger, forbruger dit apparat mindre strøm.

Udluft rummet tilstrækkeligt under madlavningen.

- Apparatet arbejder mere effektivt og med lavere driftsstøj.

Tilpas ventilationstrinnet efter madlavningsdampens intensitet.

■ Et lavere ventilationstrin betyder et lavere energiforbrug.

Brug kun det intensive trin, när det er nødvendigt.

Vælg et højere ventilationstrin ved intensiv dampudvikling fra madlavningen i god tid.

■ Dermed fordeler lugten sig mindre i rummet.

Sluk for apparatet, når der ikke længere er brug for det.

■ Apparatet forbruger ingen energi.

Sluk for belysningen, när der ikke længere er brug for den.

■ Belysningen forbruger ingen energi.

Rens eller udskift filtrene med de foreskrevne intervaler.

■ Apparatets effektivitet forøges.

4.1 Ventilation med aftræk

Den indsugede luft renses i fedtfiltret og ledes ud i det fri gennem et rørsystem.

Luften må ikke ledes ud gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

■ Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.
■ Hvis aftræksluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

4.2 Recirkulationsdrift

Den indsugede luft renses i fedtfiltrene og i et lugtab-sorberende filter og ledes tilbage i rummet igen.

For at binde lugten ved recirkulationsdrift skal der monteres et lugtabsorberende filter. Der er flere oplysninger om de forskellige muligheder for recirkulationsdrift i vores katalog eller hos forhandleren. Det nødvendige tilbehør fås hos forhandleren, hos kundeservice eller i online-shoppen.

5 Lær apparatet at kende

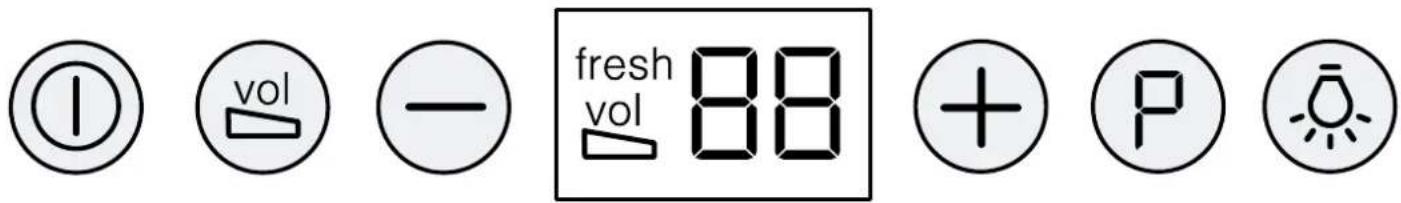

5.1 Betjeningselementer

Via betjeningselementerne indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

1	Tænde eller slukke for apparat
vol	Aktivere eller deaktivere støjreduktion
—	Reducere ventilationstrin /Ventilatorefterløb /Air-Fresh-funktion

+	Forøge ventilationstrin
P	Aktivere intensivt trin
☐	Tænde eller slukke for belysning /Indstille lysstyrke

6 Generel betjening

6.1 Tænde for apparat

1. Træk filterudtrækket ud.
2. Tryk på ①

√ Apparatet starter på ventilationstrin 2.

6.2 Slukke apparat

1. Tryk på ①
2. Skyd filterudtrækket ind.

6.3 Indstille ventilatortrin

Bemærk: Når filterudtrækket er skudt ind, er det kun muligt at vælge ventilationstrin 1, 2 og 3.

6.4 Aktivere intensivt trin

Hvis der udvikles særlig kraftig lugt eller meget damp fra madlavningen, kan det intensive trin anvendes.

1. Tryk på Pfor at aktivere intensivt trin 2.
   √ På displayet vises ^P2 .
2. Tryk på —for at aktivere intensivt trin 1.
   √ På displayet vises ^P1 .
   √ Efter ca. 6 minutter skifter apparatet automatisk ned til et lavere ventilationstrin.

6.5 Deaktivere intensivt trin

▶ Tryk på P.
Det intensive trin bliver afsluttet før tiden.

6.6 Aktivere ventilatorefterløb

Ved ventilatorefterløb fortsætter apparatet driften et stykke tid, og slukkes derefter automatisk.

• Tryk vedvarende på –til &ises på displayet, eller skyd filterudtrækket ind.
  √ Apparatet slukker automatisk efter ca. 10 minutter.

6.7 Tænde belysning

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

▶ Tryk på

6.8 Indstille lysstyrke

- Tryk vedvarende på tasten til den ønskede lysstyrke er nået.

NoiseReduction-funktionen reducerer ventilatorstøjen. Denne funktion kan anvendes på alle ventilationstrin, undtagen på ventilationstrin

▶ Tryk på vol
√ NoiseReduction-funktionen forbliver aktiveret, også efter at apparatet er slukket.

6.12 Aktivere lydsignal

Krav: Apparatet er slukket.

- Tryk vedvarende både på ①og itca. 3 sekunder, til der lyder et signal.

6.13 Deaktivere lydsignal

Krav: Apparatet er slukket.

- Tryk vedvarende både på ①og iica. 3 sekunder, til der lyder et signal.

6.14 Nulstille filterindikator

Efter rensning af fedtfiltret eller udskiftning af lugtfiltret skal filterindikatoren nulstilles.

Krav

■ Efter at apparatet er blevet slukket, vises i indikatoren.
■ Der lyder et gentaget signal.
▶ Tryk på —
√ Filterindikatoren bliver nulstillet.

7 Rengøring og pleje

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

7.1 Rengøringsmidler

Indtrængende fugtighed kan forårsage et elektrisk stød.

- Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

- Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

BEMAERK!

Uegnede rengøringsmidler kan beskadige apparatets overflader.

Der må ikke anvendes stærke eller skurende rengøringsmidler.
- Brug ikke rengøringsmidler med højt indhold af alkohol.
- Brug ikke hårde skuresvampe eller rengøringssvampe.
- Brug ikke specialrengøringsmidler til varm rengøring.
Anvend kun glasrengøringsmidler, glasskraber eller plejemidler til rustfrit stål, hvis de er anbefalet til rengøring af den pågældende del i rengøringsvejledningen.
- Vask nye rengøringssvampe grundigt ud inden brug.

7.2 Rengøring af apparat

Rengør apparatet som foreskrevet, så de forskellige dele og overflader ikke bliver beskadiget ved forkert rengøring eller brug af uegnede rengøringsmidler.

ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

⚠️ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan have skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

1. Følg anvisningerne om rengøringsmidlerne.

1. Rengør afhængigt af den pågældende overflade på følgende måde:

2. Rengør rustfrit stål i slibningens retning med en svampeklud og varmt opvaskevand.

3. Rengør lakerede overflader med en svampeklud og varmt opvaskevand.
4. Rengør aluminium med en blød klud og et ren-gøringsmiddel til glas.
5. Rengør kunststof med en blød klud og et rengøringsmiddel til glas.

6. Rengør glas med en blød klud og et rengøringsmiddel til glas.

7. Tør efter med en blød klud.

8. Påfør et plejemiddel til rustfrit stål i et ganske tyndt lag med en blød klud på overflader af rustfrit stål. Egnede plejemidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

7.3 Afmontage af fedtfilter

1. Træk fedtfilterudtrækket helt ud.

2. BEMAERK!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

Bemærk: Afmonter først fedtfiltrene i filterudtrækket, og afmonter derefter fedtfiltrene i apparatet.

1. Tag fedtfiltrene ud af holderne.

Hold fedtfiltrene vandret for at undgå, at der drypper fedt ned.

7.4 Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

BEMAERK!

Fedtfiltre kan blive beskadiget, hvis de bliver klemt.

▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontage af fedtfilter", Side 49

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 49

2. Placer fedtfiltre løst i opvaskemaskinen. Meget snavsede fedtfiltre må ikke vaskes sammen med service.

Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

1. Start opvaskemaskinen.

Vælg en temperatur på maksimalt 70 °C.

1. Lad fedtfiltrene dryppe af.

7.5 Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontage af fedtfilter", Side 49

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 49

2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

3. Rengør fedtfiltrene med en børste.

4. Skyl fedtfiltrene grundigt.

5. Lad fedtfiltrene dryppe af.

7.6 Montage af fedtfiltre

BEMÆRK!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

8 Afhjælpning af fejl

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

⚠ ADVARSEL – Fare for tilskadekomst!

- Kun uddannet fagpersonale må udføre reparationer på apparatet.

Hvis apparatet er defekt, så kontakt kundeservice.

⚠ ADVARSEL – Fare for elektrisk stød!

- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

Der må kun anvendes originale reservedele til repa- ration af apparatet.

Hvis nettilslutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

8.1 Funktionsfejl

Fejl Årsag og fejlafhjælpning

Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.
	► Tilslut apparatet til strømnettet.
	Sikringen er defekt.► Kontroller sikringen i sikringsskabet.
	Strømforsyning er afbrudt.► Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.
LED-belysningen fun-gerer ikke.	Forskellige årsager er mulige.► Defekte LED-lamper må kun skiftes af producenten, dennes kundeservice eller af en au-toriseret fagmand (el-installatør).► Kontakt kundeservice.→ "Kundeservice", Side 51

9 Kundeservice

Kontakt kundeservice, hvis du har spørgsmål vedrørende anvendelse, ikke selv kan afhjælpe en fejl, eller apparatet skal repareres.

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for det aktuelle land hos vores kundeservice, den lokale forhandler og på vores hjemmeside.

Kontaktdata for kundeservice findes i vedlagte liste over kundeserviceafdelinger eller på vores hjemmeside.

Typeskiltet er afhængigt af model placeret:

■ indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).
■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

10 Tilbehør

Anvend originalt tilbehør. Det er tilpasset til apparatet. Her findes en oversigt over tilbehør til apparatet og dets anvendelse.

Tilbehør Bestillingsnummer

Standard lugtfilter (udskiftning)	Z54TC02X0
Standard recirkulations-sæt	Z54TS02X0
Long Life lugtfilter (udskiftning)	Z51ITP0X0
Long Life recirkulations-sæt, eksternt	Z51ITD1X1
Clean Air Plus lugtfilter (udskiftning)	Z51IXB1X6
Clean Air Plus recirk.sæt, eksternt	Z51IXC1X6
Gribestykke rustfrit stål, 60 cm	Z54TH60N1
Gribestykke rustfrit stål, 90 cm	Z54TH90N1

Tilbehør Bestillingsnummer

Designer-gribestykke, 60 cm	Z54TH60D1
Designer-gribestykke, 90 cm	Z54TH90D1
Nedsænkningsramme, 60 cm	Z54TL60X0
Nedsænkningsramme, 90 cm	Z54TL90X1
Montage-sæt 90 cm, overskab	Z54TM90X0

Der kan købes supplerende tilbehør hos kundeservice, hos forhandleren eller på Internettet.

På internettet og i vores brochurer findes et bredt sortiment til dette apparat:

Tilbehør er specifikt for det enkelte apparat. Angiv altid den nøjagtige betegnelse (E-nr.) for apparatet.

Det tilgængelige tilbehør til det aktuelle apparat kan ses i online shoppen eller hos kundeservice.

11 Bortskaffelse

Læs her, hvordan udtjente apparater bortskaffes korrekt.

11.1 Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettilslutningsledningens netstik ud.
2. Skær nettilslutningsledningen over.

12 Montagevejledning

Vær opmærksom på disse oplysninger ved montagen af apparatet.

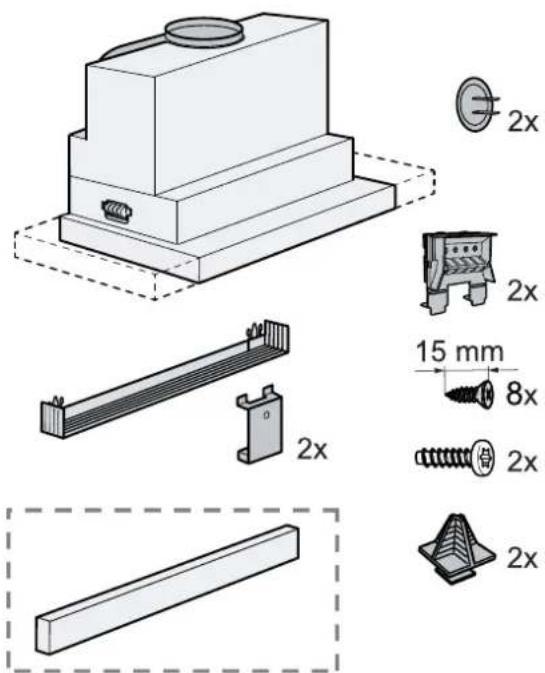

12.1 Leveringsomfang

Kontrollér alle dele for transportskader efter udpakningen, og om leveringen indeholder alle dele.

2x 2x 15 mm 8x 2x 2x 2x

Afhængigt af apparatets udstyr

1. Bortskaf apparatet miljørigtigt.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

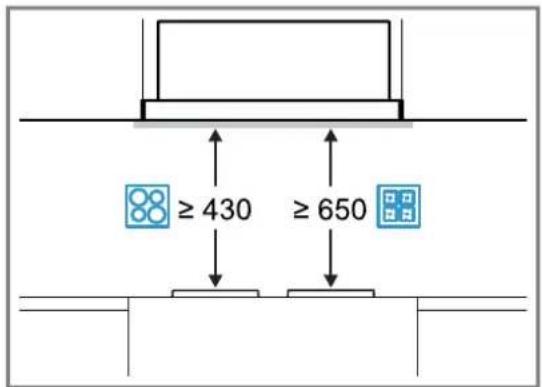

12.2 Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

≥ 430 ≥ 650

12.3 Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
  Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Retursugning af forbrændingsgas kan medføre forgiftning.

Når en emhætte installeres med et rumluftafhængigt brændselsfyret komfur eller ildsted, skal emhættens strømtilførsel være udstyret med en egnet sikkerhedsafbryder.
Retursugning af forbrændingsgas kan medføre forgiftning.
- Aftræksluften må ikke ledes ind i en skorsten til røggas, som er i brug.
- Aftræksluften må ikke ledes ind i en skakt, som bruges til ventilation af rum, hvor der er opstillet ovne, kaminer eller andre former for ildsteder.
Hvis aftræksluften skal ledes ind i en skorsten til røggas, som ikke er i brug, skal installationen godkendes af den ansvarshavende skorstensfejermester.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

- Opbevar emballagematerialet utilgængeligt for børn.

- Lad ikke børn lege med emballagemateriale.

Fedtaflejringer i fedtfiltret kan blive antændt.

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.
▶ Overhold også anvisningerne for kogesektionen. Hvis der er angivet en afvigende afstand i kogesektionens installationsanvisninger, er det altid den største afstand, der skal overholdes. Hvis der anvendes gas- og el-kogesektioner sammen, gælder den største af de angivne afstande.

Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af apparatet.

- Apparatet må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

Hvis apparatet ikke er korrekt fastgjort, kan det falde ned.

▶ Alle befæstigelseselementer skal være monteret fast og sikkert.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

⚠ ADVARSEL – Fare for elektrisk stød!

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettislutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettislutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
- Kontakt kundeservice. → Side 51
Forkert udførte reparationer er farlige.
- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
Der må kun anvendes originale reservedele til reparation af apparatet.
Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Ukorrekte installationer er farlige.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.
• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
  Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.
  ▶ Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
  ▶ Sørg under opstilling af apparatet for, at nettilslutningsledningen ikke kommer i klemme eller bliver beskadiget.

Fagligt ukorrekt tilslutning af apparater op til 13 A/3 kW er farlig. Angivelserne om dette apparats effekt findes på typeskiltet

→ "Produktnummer (E-Nr.) og fabrikations-nummer (FD-Nr.)", Side 51.
- I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Type E

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes hos kundeservice.

Type K

Fagligt ukorrekt tilslutning af apparater over 13 A/3 kW er farlig. Angivelserne om dette apparats effekt findes på typeskiltet

• Inden apparatet tilsluttes skal det sikres at installationen er egnet til apparater med en mærkestrøm der overstiger 13 A. I tvivlstilfælde bør en autoriseret el-installatør kontaktes.
• Apparatet skal sikres med en 16 A ledningssikkerhedsafbryder.
• Apparater med Schuko-stik må kun anvendes med en stikdåsetype E/F. Det er forbudt at anvende en stikdåse af type K.

Hvis der er installeret en stikdåse af type K, skal der anvendes en egnet adapter. Den kan bestilles via kundeservice (kundeservice-nr. 00623333). Kun på denne måde kan det sikres, at apparatet er korrekt jordforbundet.

Hvis apparatet skal tilsluttes med en fast forbindelse til den elektriske installation, kan der bestilles en særlig tilslutningsledning uden stik via kundeservice. Den faste tilslutning skal udføres af en autoriseret elektriker.

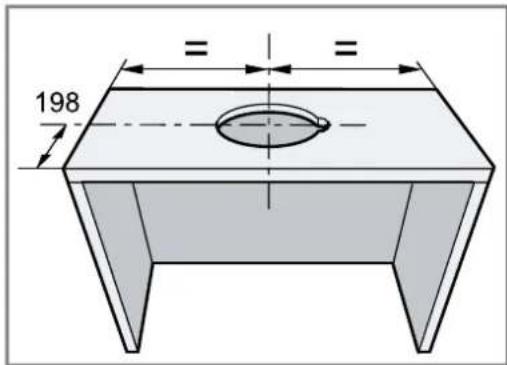

12.4 Oplysninger om indbygningsforhold

■ Monter dette apparat i et køkkenskab.

12.5 Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

■ Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
■ Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
■ Der må ikke anvendes aftræksrør af brændbare materialer.
■ For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

Rundrør

Anvend runde rør med en indvendig diameter på 150 mm (anbefalet) og mindst 120 mm.

Fladkanaler

Fladkanaler skal have et indvendigt tværsnit svarende til de runde rørs diameter:

■ En diameter på 150 mm svarer til ca. 177 cm².
■ En diameter på 120 mm svarer til ca. 113 cm².
■ Ved afvigende rørdiametre skal der indsættes tætningsstrimler.
■ Fladkanaler bør ikke have skarpe bøjninger.

12.6 Oplysninger om elektrisk tilslutning

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

⚠️ ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.

▶ Efter indbygningen af apparatet skal nettilslutningsledningens netstik være frit tilgængeligt.
Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (Fl-afbryder) i strømforsyningskredsen til apparatet.

Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

- Tilslutningsdata findes på typeskiltet indvendig i apparatet.

■ Fedtfiltret skal afmonteres for at se typeskiltet.

■ Tilslutningskablet er ca. 1,30 m langt.

■ Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.

■ Apparatet opfylder sikkerhedsklasse 1 og må derfor kun anvendes med jordledningstilslutning.

■ Strømforsyningen til apparatet må ikke tilsluttes under montagen.

- Det skal sikres, at indbygningen yder berøringsbeskyttelse.

12.7 Generelle oplysninger

Følg disse generelle anvisninger ved installationen.

• Ved installationen skal de aktuelt gældende byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber overholdes.
• Ved afledning af aftræksluft skal myndighedernes og de lovgivningsmæssige forskrifter, f.eks. bygge-lovgivningen, overholdes.
  ■ Bredden af emhætten skal som minimum svare til kogesektionens bredde.
  ■ For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres midt over kogesektionen.
• For at kunne få uhindret adgang til apparatet i tilfælde af service skal montagestedet være lettilgængeligt.
  ■ Apparatets overflader er sarte. Undgå beskadigelse under montagen.

12.8 Montage

Kontrol af indbygningsskab

1. Kontroller, at indbygningsskabet er vandret og tilstrækkelig bæredygtigt.

Apparatet vejer maksimalt 18 kg.

Bemærk: Overhold møbelproducentens angivelser om indbygningsskabets bæreevne.

1. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90 °C.
2. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.
3. Kontroller, at indbygningsmøblet opfylder følgende mål:

Bredde 600 mm
Dybde Min. 320 mm	Med nedsænkningsram-me: Min. 350 mm
Højde Min. 390 mm	Med Clean Air Plus re-cirkulations-sæt:Min. 600 mm
Vægtykkelse 16 mm eller 19 mm

Forberedelse af indbygningsskab

Krav: Skabet er egnet til indbygning.

→ "Kontrol af indbygningsskab", Side 56

1. Dæk kogesektionen til for at undgå beskadigelse.
2. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.

3. Fjern en del af skabets bagvæg ved en skabsdybde på under 320 mm.

4. Foretag udskæringen til rørforbindelsen.

198 = =

1. Hvis skabet har en bund, skal den fjernes.
2. Fjern spånerne.
3. Marker befæstigelsespunkterne på skabets inderside ved hjælp af den medfølgende befæstigelsesdel, og slå en prik i dem med en dorn.

350 min.170 48,5 121 33

1. Vægtykkelse 19 mm: Klap afstandsstykket ud på begge befæstigelsesdele.

1. Skru befæstigelsesdelene fast på korpus i venstre og i højre side.

4x 15 ① ② ②

1. Fjern laskerne på de underste befæstigelsesdele.

Forberede apparat

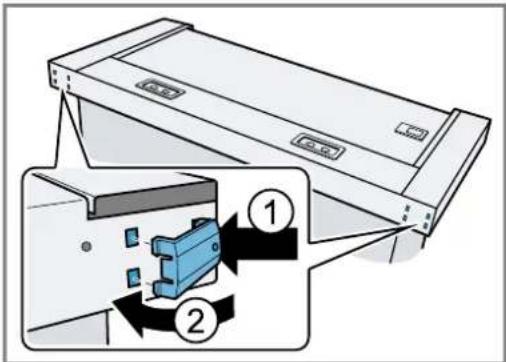

1. Sæt holderne til vægafslutningslisten på apparatets bagside udvendigt i udsparingerne, og klap dem ind mod midten af apparatets midte.

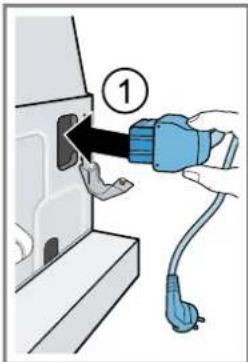

1. Stik det vedlagte nettilslutningskabel ind i apparatet, og fastgør det med trækaflastningen.

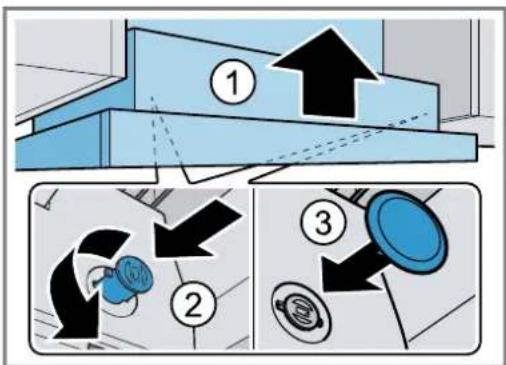

1. Placer apparatet i skabet ①läs befæstigelsesbolte- ne ②og anbring beskyttelseskapperne .③

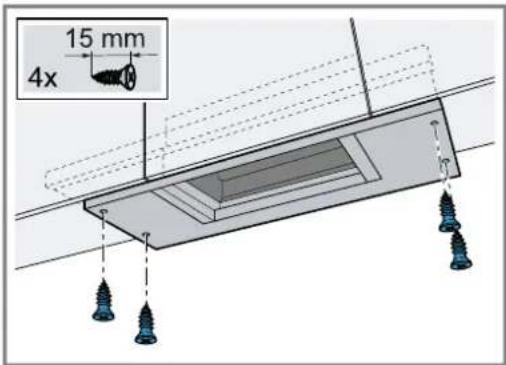

1. Apparatbredde 90 cm: Træk filterudtrækket fremad. Skru også apparatet fast nedefra i overskabene ved siden af med 2 skruer i hver side.

15 mm 4x

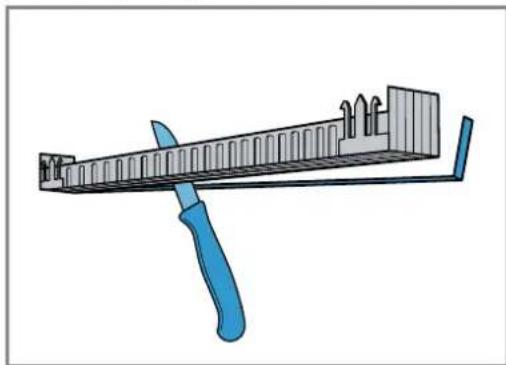

1. Tilpas vægafslutningslisten til afstanden mellem apparatet og væggen.

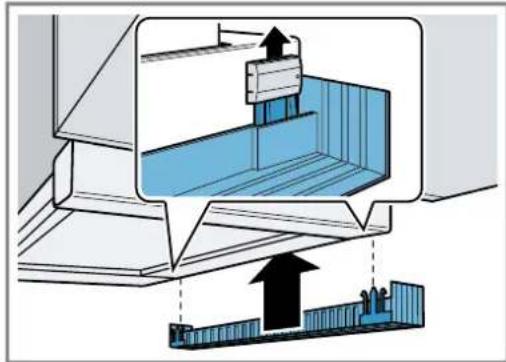

1. Lad vægafslutningslisten gå i indgreb i holderne.

Emhættens kabinet kan indbygges skjult i overskabet. Vær opmærksom på følgende:

■ Mellembunden må ikke ligge direkte på kabinettet.
Det forreste panel må ikke fastgøres på kabinettet.
- Der skal være adgang til kabinettet af hensyn til filterskift og service.

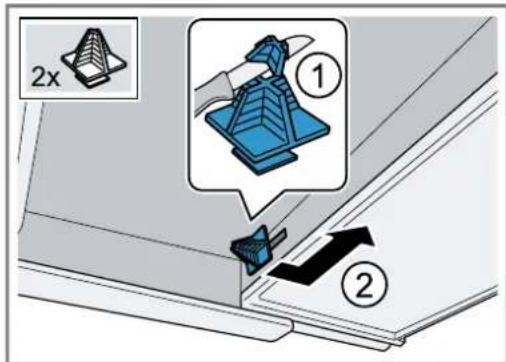

Ændre filterudtrækkets anslag

Ved nogle modeller kan filterudtrækkets anslag ændres. Ved disse apparater er der vedlagt afstandsstykker, så apparatets gribestykke kan indstilles, så det flugter med indbygningsskabet.

1. Træk filterudtrækket fremad.
2. Afkort afstandsstykkerne til det ønskede mål, og sæt dem ind i de dertil beregnede slidser.

2x ① ②

Afmontage af apparat

1. Dæk kogesektionen til for at undgå beskadigelse.
2. Afbryd strømforsyningen.

da Montagevejledning

1. Fjern rørforbindelsen.
2. Afmonter fedtfiltrene.

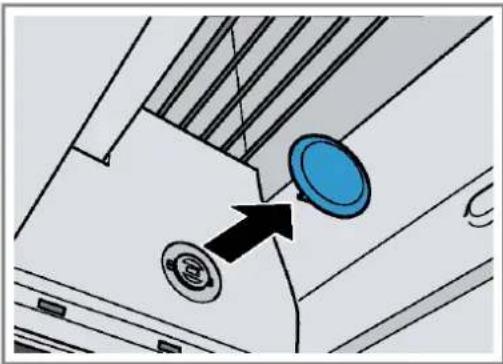

3. Tag beskyttelseskapperne af befæstigelsesboltene.

1. Støt apparatet med den ene hånd under udførelsen af følgende trin.

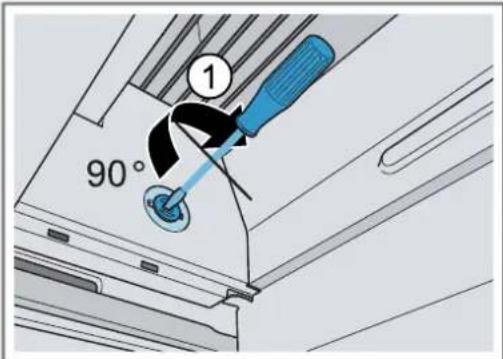

1. Tryk befæstigelsesboltene ind med en kærvskruetrækker, og drej dem 90°, til de går i ud af indgreb.

90° ①

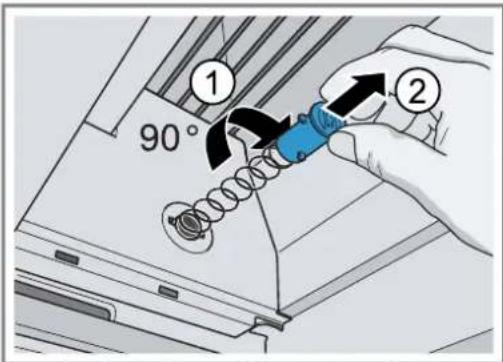

1. Tryk befæstigelsesboltene let ind med fingrene og drej dem, til de "fjedrer" ud af kabinettet. Løft apparatet lidt, og træk i befæstigelsesboltene, til fastlåsningen i skabet frigøres.

90° ① ②

1. Tag forsigtigt apparatet af.
