BRUGSANVISNING PDMFW 15 A1 PARKSIDE

Oversættelse af den originale driftsvejledning

DE AT CH

DRUCKLUFT-MULTIFUNKTIONS-WERKZEUG

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

DE AT CH

DK Oversættelse af den originale driftsvejledning Side 15

Generelle sikkerhedsanvisninger for trykluftmaskiner ....17

Fare på grund af udslyngede dele.... 18

Fare på grund af indtrækning 18

Fare på grund af gentagne bevægelser.... 19

Fare på grund af tilbehør....19

Fare på arbejdspladsen....19

Fare på grund af støv og dampe 20

Fare på grund af støj 20

Fare på grund af vibrationer 21

Ekstra sikkerhedsinstruktioner 21

Yderligere sikkerhedsanvisninger 22

Før første brug 22

Montering af tilslutningsnippel 22

Smøring 22

Påfyldning af olie 22

Tilslutning til trykluftkilde....23

Før første brug 23

Valg af indsatsværktøj 23

Skift af indsatsværktøj. 24

Påsætning af slibeblad på slibepladen 24

Tænd/sluk 25

Afhjælpning af fejl 25

Bortskaffelse....26

Garanti for Kompernass Handels GmbH 26

Service....27

Importør 27

Oversættelse af den originale overensstemmelseserklæring .....27

TRYKLUFT-MULTIVÆRKT∅J PDMFW 15 A1

Indledning

Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad alle dokumenter til produktet følge med, hvis du giver produktet videre til andre.

Anvendelsesområde

Produktet er beregnet til savning, afskæring og slibning. Følgende materialer kan fortrinsvist bearbejdes: Træ, plast, byggeelementer med tørre fuger, letmetal og metal uden jernindhold, fastgøringselementer (f.eks. søm, skruer) og vægfliser.

Det er især egnet til arbejde tæt på kanter og i niveau.

Dette produkt må kun anvendes med en trykluftforsyning. Det maksimalt tilladte arbejdstryk, som er angivet på produktet, må ikke overskrides.

Produktet må ikke anvendes med eksplosive, brændbare eller sundhedsskadelige gasser.

Anvend ikke produktet som håndtag, brækjern eller slagværktøj.

Enhver anden anvendelse eller ændring af produktet anses for at være uden for anvendelsesområdet og indebærer betydelige farer for uheld. Vi påtager os intet ansvar for skader, der opstår som følge af anvendelse uden for anvendelsesområdet.

Produktet er kun beregnet til privat anvendelse.

Symboler på trykluftværktøjet:

	Før første brug skal betjeningsvejledningen læses.
	Brug altid øjenbeskyt-telse ved anvendelse eller vedligeholdelse af trykluft-poleringsma-skinen.
	Brug altid ånde-drætsværn ved støvudvikling.
	Bær altid høreværn.
	Smør dagligt med olie

Udstyr

① Luftindløb
2 Aktiveringslås
3 Aktiveringsarm
4 Unbrakoskrue
5 Fjederring
6 Underlagsskive
⑦ Værktøjsoptag
8 Slibeplade
9 Dyksavklinge
10 Segmentsavklinge
⑪ Skrabekniv
12 Slibeblade
13 Olieflaske
14 Unbrakonøgle
15 Tilslutningsnippel

Pakkens indhold

1 TRYKLUFT-MULTIVÆRKT∅J PDMFW 15 A1

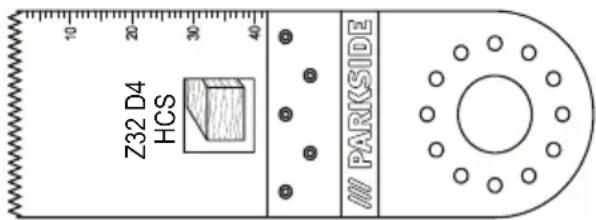

1 dyksavklinge (32 mm) Z32 D4
1 slibeplade

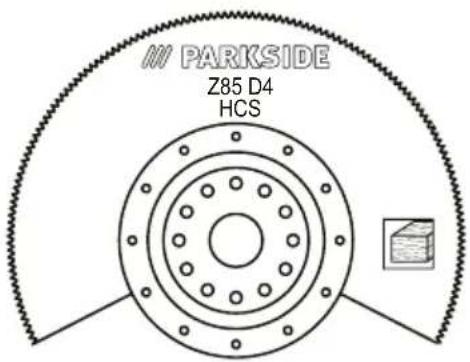

1 segmentsavklinge Z85 D4

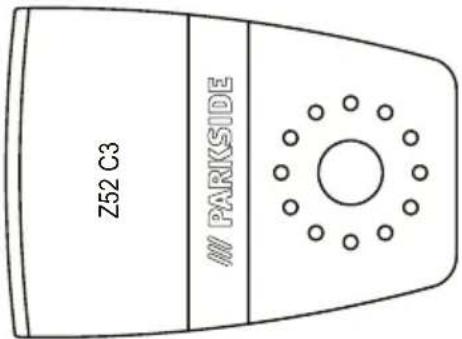

1 skrabekniv Z52 C3
6 slibeblade til træ (80/120/240)
1 tilslutningsnippel 6,35 mm (1/4")
1 olieflaske
1 unbrakonøgle
1 kuffert
1 betjeningsvejledning

Tekniske data

Dimensioneret lufttryk: maks. 6,3 bar

Maks.svingningstal:n 18000 min ^-1

Støjemissionsværdier:

Måleværdi for støj beregnet i henhold til ISO 15744:

Lydtryksniveau:L _pA = 90 dB (A)

Usikkerhed: K_pA = 3 dB

Lydeffektniveau:L _A = 101 dB (A)

Usikkerhed:K _WA = 3 dB

Bær høreværn!

Vibrationsemissionsværdi:

Samlet vibrationsværdi målt iht. ISO 28927-8 og EN 12096:

$$ a _ {h} = 9, 7 3 \mathrm{m} / \mathrm{s} ^ {2} $$

Usikkerhed K = 1,42 m/s ^2

ADVARSEL!

Støjemissionsværdierne, som er angivet i disse anvisninger, er målt med en målemetode, der er standardiseret efter ISO 15744, og som kan anvendes til sammenligning af maskiner. Støjemissionsværdierne ændrer sig afhængigt af trykluftværktøjets anvendelse og kan i mange tilfælde ligge over de angivne værdier i disse anvisninger. Støjemissionsbelastningen kan undervurderes, hvis trykluftværktøjet anvendes jævnligt på denne måde.

BEMARK

For at opnå en nøjagtig vurdering af støjemissionsbelastningen i et bestemt arbejdstidsrum er man også nødt til at medregne de tidspunkter, hvor produktet er slukket, eller ganske vist er tændt, men ikke anvendes. Dette kan reducere støjemissionsbelastningen over hele tidsrummet betydeligt.

Generelle sikkerheds- anvisninger for tryk- luftmaskiner

ADVARSEL!

Læs alle sikkerhedsanvisninger og -instruktioner. Hvis de angivne sikkerhedsanvisninger og -instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

BEMARK

▶ Begrebet "trykluftværktøj" eller "produkt" i den følgende tekst henviser til trykluftmaskinen i denne betjeningsvejledning.

Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.

Brugeren skal vurdere de risici, der kan opstå under anvendelsen.

Sikkerhedsanvisningerne skal være læst og forstået før justering, betjening, reparation, vedligeholdelse og udskiftning af tilbehørsdele, og før der arbejdes i nærheden af trykluftværktøjet. Hvis det ikke er tilfældet, kan det føre til alvorlige personskader.

■ Trykluftværktøjet må udelukkende klargøres, indstilles og anvendes af kvalificerede og uddannede betjeningspersoner.

■ Trykluftværktøjet må ikke ændres. Andringer kan forringe sikkerhedsanordningernes effektivitet og forøge risikoen for betjeningspersonen.

Brug aldrig beskadigede trykluftværktøjer. Vedligehold trykluftværktøjet omhyggeligt. Kontroller, om bevægelige dele fungerer, som de skal, og ikke sætter sig fast, om dele er defekte eller så beskadigede, at trykluftværktøjets funktion er påvirket. Kontroller, at alle mærker og anvisninger er hele og læselige. Få beskadigede dele repareret eller skiftet ud, inden du bruger produktet. Mange uheld skyldes dårligt vedligeholdt trykluftværktøj.

Fare på grund af udslyngede dele

Ved brud på arbejdsemnet, tilbehørsdelene eller selve trykluftværktøjet kan der slynges dele ud ved høj hastighed.

Ved betjening, udskiftning af tilbehørsdele samt ved reparations- eller vedligeholdelsesarbejde på trykluftværktøjet skal der altid benyttes slagfast øjenbeskyttelse. Vurder i det enkelte tilfælde, hvor nødvendigt det er at bruge beskyttelsesudstyr.

Det skal sikres, at arbejdsemnet er fastgjort sikkert.

Sørg for, at gnister og brudstykker, der opstår under arbejdet, ikke udgør en fare.
- Afbryd trykluftværktøjet fra trykluftforsyningen, før du udskifter indsatsværktøjet eller tilbehørsdelene, eller før du indstiller, vedligeholder eller rengør produktet.
■ Sørg for, at andre personer heller ikke udsættes for fare.

Fare på grund af indtrækning

Fare på grund af indtrækning! Det kan føre til kvælning, skalpering og/eller snitsår, hvis løstsiddende tøj, smykker, halskæder, hår eller handsker ikke holdes væk fra maskinen og dens tilbehørsdele.

Fare under drift

Ved anvendelse af trykluftværktøjet kan betjeningspersonens hænder blive udsat for farer som f.eks. snitsår, hudafskrabninger eller brandsår. Bær derfor velegnede handsker til beskyttelse af hænderne.

Betjeningspersonen og vedligeholdelsespersonalet skal fysisk være i stand til at håndtere maskinens størrelse, vægt og effekt.

- Hold trykluftværktøjet korrekt: Vær parat til at modvirke almindelige eller pludselige bevægelser - hold begge hænder klar.

■ Sørg for, at du står sikkert, og hold altid balancen.

■ Undgå uønsket igangsætning. Sluk for trykluftværktøjet på tænd / sluk, hvis lufttilførslen afbrydes.

■ Brug kun de smøremidler, som anbefales af producenten.

Brug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af produktets type og anvendelse, reduceres risikoen for kvæstelser, og det anbefales derfor.
Ved arbejde over hovedhøjde skal der bæres beskyttelseshjelm.
■ Brems ikke savklinger ved at trykke imod på siden!
■ Beskadigede eller deformede savklinger må ikke anvendes!
■ Kontroller, at savklingerne er korrekt spændt og monteret!
Gnister skal ledes sådan bort, at der ikke opstår farer!
Sørg for, at gnister, der opstår under brugen, ikke fremkalder farer. Ved bearbejdning af materiale kan der opstå eksplosivt eller brandbart støv. Der er risiko for eksplosion eller brand.

Fare på grund af gentagne bevægelser

Ved arbejdet med trykluftværktøjet kan der optræde ubehagelige følelser i hænderne, armene, skuldrene, i halsområdet eller i andre kropsdele.
- Indtag en bekvem stilling til arbejdet med trykluftværktøjet. Sørg for at stå godt fast, og undgå dårlige positioner eller positioner, hvor det er svært at holde balancen. Betjeningspersonen bør skifte kropsstilling, hvis arbejdet varer længe, da det kan være med til at forebygge ubehag og træthed.
Hvis betjeningspersonen bemærker symptomer som vedvarende tilfælde af ildebefindende, ubehag, dunken, smerter, prikken, følelsesløshed, en brændende følelse eller stivhed, må disse advarende symptomer ikke ignoreres. Betjeningspersonen skal konsultere en kvalifice-ret læge.

Fare på grund af tilbehør

■ Afbryd trykluftværktøjet fra trykluftforsyningen, før du fastgør eller udskifter indsatsværktøjet eller tilbehørsdele.
Brug kun tilbehør, der er beregnet til dette produkt, og som opfylder kravene og specifikationerne, der er angivet i denne betjeningsvejledning.
■ Undgå direkte kontakt med indsatsværktøjet under og efter brugen, da det kan være meget varmt eller have skarpe kanter.

Overhold følgende anvisninger:

■ Anvend kun indsatsværktøjer til maskinen, der er godkendt hertil af producenten.
■ Skæreskiver eller andre værktøjer til afskæring (ud over de medfølgende savklinger) må ikke anvendes på dette produkt.
Det skal kontrolleres, om maskinværktøjets maksimale driftshastighed er højere end maskinens nominelle rotationshastighed.
Det skal kontrolleres, at selvklæbende slibeski- ver placeres centreret på monteringspladen.

Fare på arbejdspladsen

En af hovedårsagerne til skader på arbejdspladsen er, at folk glider, snubler eller falder. Vær opmærksom på overflader, som kan være glatte ved brug af trykluftværktøjet, samt på risikoen for at snuble over trykluftslangen.
Udvis forsigtighed i ukendte omgivelser. Der kan være skjulte farer på grund af strømkabler eller andre forsyningsledninger.
■ Trykluftværktøjet er ikke egnet til anvendelse i eksplosionsfarlige atmosfærer og er ikke isoleret mod kontakt med elektriske strømkilder.
■ Kontrollér, at der ikke er strøm-, vand- eller gasledninger på stedet, hvor der skal arbejdes (f.eks. ved hjælp af en metaldetektor).

Fare på grund af støv og dampe

Støv og dampe, som opstår ved anvendelse af maskinen, kan føre til sundhedsfarlige skader (som f.eks. kræft, fødselsdefekter, astma og/eller dermatitis); der skal altid foretages en risikovurdering i forbindelse med disse farer og implementeres passende beskyttelsesmekanismer.
Risikovurderingen skal omfatte alle de støvtyper, som dannes ved brug af maskinen og eventuelle andre støvtyper, som samtidig hvirvles op.
■ Trykluftværktøjet skal anvendes og vedligeholdes i overensstemmelse med anbefalingerne i denne vejledning for at reducere frigivelsen af støv og dampe til et minimum.
Udsugningsluften skal bortledes på en sådan måde, at ophviryling af støv i støvfyldte miljøer reduceres til et minimum.
Hvis der opstår støv eller dampe, er det vigtigste at kontrollere dem der, hvor de frigives.
Alle indsatser eller tilbehørsdele på trykluftmaskinen til opsamling, udsugning eller bekæmpelse af flyvestøv eller dampe skal anvendes og vedligeholdes i henhold til producentens anvisninger.
Forbrugsmaterialer og indsatsværktøjet skal vælges, vedligeholdes og udskiftes efter anbefalingerne i denne vejledning for at undgå unødig intensivering af støv- eller dampudviklingen.
Brug åndedrætsværn i henhold til din arbejdsgivers anvisninger eller som krævet i henhold til arbejdsmiljøreglerne.
Arbejdet med bestemte materialer fører til udslip af støv og damp, der fremkalder et potentielt eksplosivt miljø.

Fare på grund af støj

Ved utilstrækkelig beskyttelse af hørelsen kan høje støjniveauer føre til permanente høreskader, høretab og andre problemer som f.eks. tinnitus (susen, hylen eller summen i ørerne).
Der skal altid foretages en risikovurdering i forbindelse med disse farer og implementeres passende beskyttelsesmekanismer.
■ Passende beskyttelsesmekanismer omfatter f.eks. anvendelse af isoleringsmaterialer for at undgå høje ringelyde på emnerne.
Brug høreværn i henhold til arbejdsreglerne eller som krævet i henhold til arbejdsmiljøreglerne.
■ Trykluftværktøjet skal anvendes og vedligeholdes i overensstemmelse med anbefalingerne i denne vejledning for at undgå unødig forhøjelse af støjniveauet.
Forbrugsmaterialer og indsatsværktøjet skal udvælges, vedligeholdes og udskiftes efter anbefalingerne i denne vejledning for at undgå unødig forøgelse af støjniveauet.
Den integrerede lyddæmper må ikke fjernes og skal være i god stand til arbejdet.

Fare på grund af vibrationer

■ Vibrationer kan forårsage skader på nerver og forstyrrelser i blodcirkulationen i hænder og arme.
Ved arbejde i kolde miljøer skal man være varmt klædt på og holde sine hænder varme og tørre.
Hvis du bemærker følelsesløshed, prikken eller smerter i fingre eller hænder, eller hvis huden på fingre eller hænder bliver hvide, skal du straks afbryde arbejdet med trykluftværktøjet og konsultere en læge.
■ Trykluftværktøjet skal anvendes og vedligeholdes i overensstemmelse med anbefalingerne i denne vejledning for at undgå unødig forhøjelse af vibrationerne.
Forbrugsmaterialer og indsatsværktøjet skal vælges, vedligeholdes og udskiftes efter anbefalingerne i denne vejledning for at undgå unødig forøgelse af vibrationerne.
■ Anvend altid en støtte, en opspændingsanordning eller et udligningsmodul, hvis det er muligt, til at bære trykluftværktøjets vægt.
- Hold trykluftværktøjet med et ikke alt for fast greb, men dog sikkert nok til at have den nødvendige reaktionskraft i hænderne, eftersom vibrationsrisikoen som regel bliver større, jo hårdere man holder om maskinen.
Hvis indsatsværktøjet ikke er monteret korrekt eller er beskadiget, kan det føre til forhøjede vibrationer.

Ekstra sikkerhedsinstruktioner

■ Trykluft kan forårsage alvorlige personskader.
Når trykluftværktøjet ikke anvendes samt før udskiftning af tilbehørsdele og ved udførelse af rengøringsarbejde, skal lufttilførslen altid afbrydes, luftslangen skal gøres trykløs, og tryklufttilførslen til trykluftværktøjet skal spærres.
■ Ret aldrig luftstrømmen mod dig selv eller andre personer.
Svirpende slanger kan forårsage alvorlige personskader. Kontroller derfor altid, at slangerne og deres fastgøringsmaterialer er uden skader og ikke har løsnet sig.
Hvis der anvendes universal-drejekoblinger (klokoblinger), skal der benyttes låsepinde, og der skal anvendes slangesikringer af typen Whipcheck for at give beskyttelse, hvis samlingen mellem slangen og trykluftværktøjet og indbyrdes mellem slangerne svigter.
■ Sørg for, at det maksimale tryk, som er angivet på trykluftværktøjet, ikke overskrides.
■ Løft aldrig trykluftværktøj ved at holde i slangen.
■ Hvis trykluftværktøjet bruges i en holder: Fastgør trykluftværktøjet sikkert. Hvis du mister kontrollen, kan det føre til kvæstelser.

Yderligere sikkerhedsanvisninger

■ Overhold eventuelle specielle arbejdsmiljøbestemmelser eller sikkerhedsforskrifter for håndtering af kompressorer og trykluftværktøjer.
Sørg for, at det maksimalt tilladte arbejdstryk, der er angivet i Tekniske data, ikke overskrides.
■ Overbelast ikke værktøjet - brug kun værktøjet i effektområdet, som er angivet i Tekniske data.
Brug ufarlige smøremidler. Sørg for tilstrækkelig udluftning på arbejdspladsen. I tilfælde af forhøjet emission:

Kontroller trykluftværktøjet, og få det eventuelt repareret.

Brug ikke værktøjet, hvis du er ukoncentreret. Vær opmærksom og bevidst om, hvad du laver, og arbejd fornuftigt med trykluftværktøjet. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af værktøjet kan medføre alvorlige kvæstelser.
- Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld.
■ Opbevar trykluftværktøjet utilgængeligt for børn.
■ Opbevar ikke værktøjet udendørs eller i fugtige omgivelser.
Beskyt trykluftværktøjet og især tryklufttilslutningen og betjeningselementerne mod støv og snavs.

Før første brug

BEMARK

▶ Trykluftværktøjet må udelukkende anvendes med renset, olietågesmurt trykluft, og produktets maksimale arbejdstryk på 6,3 bar må ikke overskrides. Kompressoren skal være udstyret med en trykformindsker til regulering af arbejdstrykket.

Montering af tilslutningsnippel

♦ Skru tilslutningsniplen ^5 ind i luftindløbet 1

Smøring

BEMARK

For at undgå friktions- og korrosionsskader er regelmæssig smøring meget vigtigt. Vi anbefaler, at der anvendes en velegnet specialolie til trykluft (f.eks. Liqui Moly kompressorolie).

-Smøring med tågesmører En tågesmører (medfølger ikke) smører maskinen løbende og optimalt som et forberedende trin efter trykreduktionsventilen. Tågesmøreren tilsætter fine dråber af olie til luftstrømmen og garanterer på den måde regelmæssig smøring.

-Manuel smøring Hvis du ikke har en tågesmører, skal du smøre maskinen før hver brug eller ved længere arbejdsperioder. Tilsæt 3 - 4 dråber special-trykluftolie til tilslutningsniplen 15.

Påfyldning af olie

For at produktet kan være funktionsdygtigt i lang tid, skal det sikres, at der er tilstrækkelig trykluftolie i maskinen.

Der er følgende muligheder:

• Tilslut en vedligeholdelsesenhed med oliesmører til kompressoren.
• Installer en oliesmører i trykluftledningen eller på trykluftmaskinen.
  ♦ Tilsæt manuelt 3-5 dråber trykluftolie til tilslutningsniplen 15 hvert 15. minut.

Tilslutning til trykluftkilde

BEMARK

▶ Før tilslutning til trykluftkilden
-skal det korrekte arbejdstryk (6,3 bar) være opbygget.
-skal det sikres, at aktiveringen er i den øverste position.
▶ Brug altid tilslutningsslanger med en indvendig diameter på mindst 9 mm.
▶ Brug altid filtreret, smurt og reguleret trykluft.

♦ Skru tilslutningsnipler15 ind i luftindløbet 1 Spænd forbindelsen efter med en tang.

- Tilslut maskinen til en kompressor ved at forbinde tilslutningsniplen 15 med trykluftkildens forsyningsslange.

OBS!

Sørg altid for, at trykluftslangen sidder godt fast. En løsnet, ukontrolleret og svirpende slange indebærer stor fare. Sørg ligeledes for, at begge skruesamlinger mellem koblingsstykket og produktet sidder godt fast.

Trykluftkilden skal være udstyret med en trykreduktionsventil, så lufttrykket kan reguleres.

Før første brug

Valg af indsatsværktøj

BEMARK

▶ Værktøjsoptaget med nemt værktøjsskift passer til almindeligt tilbehør.

Anvendelse:

Afskæring og afkortning af rør og plader.

Z32 D4 HCS PARKSIDE

Dyksavklinge (32 mm) Z32 D4 9

Materialer:

-Afskæring og anvendelse som dyksav -Savning i nærheden af kanter samt ved vanske- ligt tilgængelige steder

Eksempel: Savning af udsparinger på vægge af lette byggematerialer.

Træ, metal (slibeblade følger med ved køb), maling*, sten*

* afhængigt af slibebladet

Anvendelse:

Slibning på kanter og vanskeligt tilgængelige steder.

PARKSIDE Z85 D4 HCS

Segmentsavklinge Z85 D4 10

Materiale:

Trae

Anvendelse:

-Afskæring og anvendelse som dyksav

-Savning i nærheden af kanter samt ved vanske- ligt tilgængelige steder

Eksempel: Bearbejdning af parket og andre gulvbelægninger, også med dyksnit.

Z52 C3 PARKSIDE

Skrabekniv Z52 C3 11

Materialer:

Mørtel- / betonrester, flise- / tæppelim, malings- / silikonerester

Anvendelse:

-Fjernelse af materialerester, for eksempel fliselim ved udskiftning af beskadigede fliser.

Skift af indsatsværktøj

⚠ ADVARSEL! FARE FOR PERSON-SKADER!

Løsn altid slangen til kompressoren, inden tilbehør skiftes ud.
■ Sørg for, at produktet ikke længere kan fungere!

Løsn først unbrakoskrue ^4 , og fjern den sammen med fjederringen 5. Brug den medfølgende unbrakonøgle 14l hjælp.
Tag underlagsskive 6 ud.
■ Sæt indsatsværktøjet (f.eks. dyksavklinge⑨) på værktøjsoptaget ⑦
Læg derefter underlagsskive på indsatsværktøjet igen og fjederringen ovenpå.
■ Skru unbrakoskrue fast ved hjælp af den medfølgende unbrakonøgle 14
■ Kontroller, at indsatsværktøjet sidder fast. Indsatsværktøjer, som er fastgjort forkert eller ikke er sikre, kan løsne sig under driften og kvæste dig.

BEMARK

▶ Du kan sætte indsatsværktøjet på værktøjsoptaget, i den position du ønsker.

Påsætning af slibeblad på slibepladen

Påsætning:

♦ Slibeblade ^12 kan anbringes på slibepladen ^8 ved hjælp af velcrobånd.

BEMARK

Inden der sættes et nyt slibeblad ^12 på, skal støv og snavs fjernes fra slidepladen ^8
▶ Sørg for, at hullerne til støvopsugning på slibebladet og slibepladen sidder over hinanden.

Aftagning:

♦ Tag slibebladet af slibeplader ^8 .

Tænd/sluk

Sådan tænder du:

Tryk først aktiveringslåser 2 og dernæst aktiveringsarmen 3remad for at tænde produktet.

Sådan slukker du:

♦ Slip aktiveringsarmer ^3 .

♦ Afbryd maskinen fra trykluftkilden, när arbejdet er slut.

Hvis maskinen viser tegn på forhøjede vibrationsniveauer, skal årsagen til dette findes og udbedres, før maskinen bruges igen.

Brug kun originale reservedele fra producenten; ellers kan det udgøre en risiko for betjeningspersonen. I tvivlstilfælde bedes du kontakte servicecentret.

■ Rengør udelukkende maskinen med en tør, blød klud eller med trykluft.

■ Brug under ingen omstændigheder skrappe og/eller slibende rengøringsmidler.

SKADER! Afbryd produktet fra trykluftforsyningen, før du foretager vedligeholdelsesarbejde.

OBS!

Før vedligeholdelse skal maskinen rengøres for farlige stoffer, som kan have samlet sig inde i den (på grund af arbejdsprocesserne). Undgå enhver hudkontakt med disse stoffer. Hvis huden kommer i kontakt med farligt støv, kan det føre til alvorlig dermatitis. Hvis der dannes eller ophviryles støv under vedligeholdelsesarbejdet, kan det indåndes.

BEMARK

Følgende punkter skal overholdes, for at maskinen kan fungerer upåklageligt og få en lang levetid:

- Tilstrækkelig og kontinuerlig oliesmøring er helt afgørende for optimal funktion.

Afhjælpning af fejl

Fejl Mulig årsag	Afhjælpning
Hastigheden er for lav, der slipper luft ud af udløbet.	Motordele sidder i klemme på grund af snavs.	Kontroller filtret i trykluftforsyningen for snavs.
	Trykluftforsyningen er for lav.	Kontroller filtret i trykluftforsyningen for snavs.
		Smør ma-skinen som beskrevet i vejledningen.
		Gentag de ovennævnte trin ved behov.
Maskinen bevæger sig ikke, trykluften slipper ud ved udløbet.	Motoren er blokeret på grund af materialeophobning.	Smør ma-skinen som beskrevet i vejledningen.

Bortskaffelse

lagen består udelukkende af miljø-venlige materialer. Den kan bortskaffes i de lokale containere til genbrugsmateriale.

Smid ikke produktet ud sammen med husholdningsaffaldet!

Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter.

Garanti for

På dette produkt får du 3 års garanti fra købsda- toen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti.

Garantibetingelser

Garantiperioden begynder på købsdatoen.

Opbevar venligst din originale kvittering et sikkert sted. Dette dokument er nødvendigt for at kunne dokumentere købet.

Hvis der inden for tre år fra købsdatoen for dette produkt opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller ombyttet gratis for dig. Denne garantiydelse forudsætter, at det defekte produkt og købsbeviset (kvittering) afleveres inden for tre-års-fristen, og der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.

Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garantiperiode.

Garantiperiode og juridiske mangelkrav

Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig.

Garantiens omfang

Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen.

Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage, og derfor kan betragtes som sliddele, eller for skader på skrøbelige dele, som f.eks. kontakter, batterier, bageforme eller dele som er lavet af glas.

Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendelse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.

Afvikling af garantisager

For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger:

Ved alle forespørgsler bedes du have kvitteringen og artikelnummeret (f.eks. IAN 12345) klar som dokumentation for købet.
■ Artikelnummeret kan du finde på typeskiltet, som indgravering, på vejledningens forside (nederst til venstre) eller som et klæbemærke på bag- eller undersiden.
Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.
Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.

På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software.

Service

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 292170

Importør

Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.

Oversættelse af den originale overensstemmelseserklæring

Vi, KOMPERNASS HANDELS GMBH, dokumentansvarlig: Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, TYSKLAND, erklærer hermed, at dette produkt stemmer overens med følgende standarder, standardiseringsdokumenter og EU-direktiver:

Maskindirektivet (2006/42/EC)

Anvendte harmoniserede standarder:

EN ISO 11148-8:2011

Typebetegnelse for maskinen:

TRYKLUFT-MULTIVÆRKT∅J PDMFW 15 A1

Produktionsår: 09-2017

Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.

Inhaltsverzeichnis

Einleitung....30
