BRUGSANVISNING VA24EHL ASUS

1.1 Velkommen!.... 1-1
1.2 Pakkeindhold.... 1-1
1.3 Samling af skærmen.... 1-2
1.4 Tilslutning af ledninger.... 1-3

1.4.1 LCD-skærmens bagside 1-3
1.4.2 Installation.... 1-5
1.4.3 Figur med seks sider....1-7

1.5 Indledning til skærm.... 1-8

1.5.1 Sådan bruges betjeningsknapperne 1-8

2.1 Aftagelse af arm/stativ (på VESA-vægophæng)....2-1
2.2 Justering af skærmen.... 2-2
3.1 Skæmmenu (OSD) 3-1

3.1.1 Sådan konfigureres indstillingerne 3-1
3.1.2 Indledning til OSD-funktionen 3-2

3.2 Specifikationer 3-10
3.3 Fejlfinding (FAQ) 3-12
3.4 Liste over understøttet timing 3-13

Copyright © 2019 ASUSTeK COMPUTER INC. Alle rettigheder forbeholdes.

Det er ikke tilladt på nogen måde at gengive, transmittere, transskribere, lagre i et lagringssystem eller oversætte til et hvilket som helst andet sprog nogen del af denne vejledning, herunder produkterne og softwaren beskrevet heri, uden udtrykkelig skriftlig tilladelse fra ASUSTeK COMPUTER INC., undtagen dokumentation til sikkerhedskopieringsformål, der opbevares af køberen. ("ASUS").

Der gives ikke garanti eller service for produktet hvis: (1) produktet er blevet repareret, modificeret eller ændret, medmindre en sådan reparation, modifikation eller ændring er udført af ASUS; eller (2) hvis produktets serienummer er ulæseligt eller mangler.

ASUS VIDEREGIVER DENNE VEJLEDNING "SOM DEN ER", UDEN GARANTI AF NOGEN SLAGS, HVERKEN UDTRYKKELIG ELLER UNDERFORSTÅET, INKLUSIV OG IKKE BEGRÅENSET TIL UNDERFORSTÅEDE GARANTIER ELLER BETINGELSER FOR SALGBARHED ELLER EGNETHED TIL ET BESTEMT FORMÅL. ASUS, DETS DIREKT∅RER, LEDERE, MEDARBEJDERE OG AGENTER ER UNDER INGEN OMSTÆDIGHEDER ANSVARLIGE FOR NOGEN INDIREKTE, SPECIELLE, TILFÆLDIGE ELLER EFTERF∅LGENDE BESKADIGELSER (HERUNDER BESKADIGELSER SOM TAB AF FORTJENESTE, TAB AF HANDEL, TAB AF BRUG ELLER DATA, AFBRYDELSE AF HANDEL OG LIGNENDE), SELV OM ASUS ER BLEVET BEKENDT MED MULIGHEDEN FOR SÅDANNE BESKADIGELSER FRA EN DEFEKT ELLER FEJL I DENNE VEJLEDNING ELLER I PRODUKTET.

SPECIFICATIONER OG OPLYSNINGER I DENNE VEJLEDNING GIVES KUN TIL OPLYSENDE FORMÅL OG KAN ÆNDRES NÅR SOM HELST UDEN VARSEL, OG MÅ IKKE FORTOLKES SOM EN FORPLIGTELSE FOR ASUS. ASUS PÅTAGER SIG INTET ANSVAR ELLER ERSTATNINGSPLIGT FOR FEJL ELLER UN∅JAGTIGHEDER, DER MÅTTE FOREKOMME I VEJLEDNINGEN, HERUNDER PRODUKTET OG SOFTWAREN, DER BESKRIVES HERI.

Produkter og virksomhedsnavne i denne vejledning kan være eller ikke være registrerede varemærker og ophavsretter tilhørende de respektive virksomheder. De er kun brugt som produktidentifikation eller forklaring og til ejernes fordel uden nogen hensigt om krænkelse.

Denne enhed overholder afsnit 15 af FCC-reglerne. Driften skal ske i henhold til følgende to betingelser:

• Udstyret må ikke forårsage skadelige forstyrrelser, og
• Dette udstyr skal acceptere alle forstyrrelser der modtages, inklusiv forstyrrelser der kan forårsage uønsket drift.

Dette udstyr er testet og fundet i overensstemmelse med grænserne for en klasse B digital enhed ifølge del 15 i FCC-reglerne. Disse grænser har til formål at skabe rimelig beskyttelse mod skadelig interferens i private installationer. Udstyret genererer, bruger og kan udsende radiofrekvensenergi, og hvis den ikke installeres og bruges i overensstemmelse med fabrikantens vejledning, kan det forårsage skadelig interferens for radiokommunikation. Der er dog ingen garanti, at interferens ikke vil opstå i en bestemt installation. Hvis udstyret er årsag til forstyrrelser i radio eller TV modtagelse – hvilket kan bestemmes ved at slå udstyret fra og til – opfordres brugeren til at prøve at afhjælpe forstyrrelsen vha. en eller flere af de efterfølgende metoder:

• Vend eller sæt modtagerantennen et andet sted.
• Forøg separationen mellem udstyret og modtageren.
• Tilslut udstyr til en stikkontakt, der ikke er på det samme kredsløb som modtageren.
• Kontakt forhandleren eller en erfaren radio/TV tekniker for hjælp.

ENERGY STAR

Som Energy Star ^® partner har vores firma fastlagt, at dette produkt opfylder Energy Star ^® -retningslinjerne for lavt strømforbrug.

Dette produkt kvalificerer sig til ENERGY STAR på fabriksindstillingerne, som kan gendannes med funktionen "Fabriksnulstilling" i skæmmenuen.

Ændring af fabriksindstillingerne eller aktivering af andre funktioner kan forøge strømforbruget, hvilket i så fald kan overstige grænsen for ENERGY STAR.

Dette digitale udstyr overskrider ikke Klasse B begrænsningerne for radiostøjudslip fra digitaludstyr, som beskrevet i Radio Interference Regulations fra Canadian Department of Communications.

Dette digitale apparat i klasse B opfylder den canadiske standard ICES-003.

Sikkerhedsoplysninger

- Inden skærmen sættes op skal du omhyggeligt læse al dokumentationen, der kom med pakken.

- For at forebygge brand og stødrisiko må skærmen aldrig udsættes for regn eller fugt.

- Forsøg aldrig at åbne skærmens kabinet. Den høje, farlige spænding inden i skærmen kan afstedkomme alvorlig fysisk personskade.

- Hvis strømforsyningen ophører med at fungere, forsøg ikke selv at reparere den. Kontakt en elektriker eller din forhandler.

- Inden produktet bruges skal du sikre, at alle ledninger er korrekt tilsluttet og at de strømførende ledninger ikke er beskadiget. Hvis du ser nogen form for beskadigelse, skal du straks kontakte forhandleren.

- Kabinettets spalter og åbninger på bagsiden eller på oversiden er til ventilation. Disse åbninger må ikke blokeres. Produktet må aldrig placeres nær eller over en radiator eller anden varmekilde, med mindre der findes passende ventilation.

- Skærmen må kun forsynes med den type strømkilde, der er angivet på mærkaten. Hvis du ikke er sikker på, hvilken type strømforsyning du har i dit hjem, skal du kontakte forhandleren eller dit lokale elselskab.

- Brug det korrekte stik, der passer til stikkontakten.

- Undgå at overbelaste el-ledningen samt eventuelle forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød.

- Undgå støv, fugtighed og kraftige temperaturudsving. Anbring ikke skærmen i et område, hvor den kan blive våd. Anbring skærmen på en solid overflade.

- Træk skærmens stik ud af stikkontakten under tordenvejr og når den ikke bruges i en længere periode. Dette vil beskytte skærmen mod beskadigelse fra spændingsbølger.

- Du må ikke skubbe genstande eller spilde væsker ind i skærmkabinettets åbninger.

- For at sikre, at skærmen fungerer tilfredsstillende, må skærmen kun bruges sammen med UL-godkendte computere, der er udstyret med korrekte stik, som er mærket med 100-240V AC.

- Soklen skal installeres i nærheden af apparatet og skal være let tilgængeligt.

- Hvis du har tekniske problemer med skærmen, skal du kontakte en elektriker.

- Sørg for, at der er en jordforbindelse, inden stikket sluttes til stikkontakten. Og sørg for at afbryde jordforbindelsen inden stikket trækkes ud af stikkontakten.

ADVARSEL

Hvis der bruges andre hoved- og øretelefoner, end dem der er angivet heri, kan det føre til høretab på grund af for høje lydtryk.

• Inden du løfter eller flytter din skærm, er det bedst at du frakobler ledninger og elledningen. Brug den korrekte løfteteknik når du flytter skærmen. Når du løfter eller bærer skærmen, skal du tage fat i skærmens kanter. Løft ikke skærmen i stativet eller ledningen.
• Rengøring. Sluk for skærmen og træk ledningen ud af stikkontakten. Rengør skærmens overflade med en fnugfri, ikke-ridsende klud. Fastsiddende pletter kan fjernes med en klud, der er fugtet med et mildt rengøringsmiddel.
• Undgå at bruge et rengøringsmiddel, der indeholder alkohol eller acetone. Brug et rengøringsmiddel, der er beregnet til LCD-skærme. Sprøjt aldrig rengøringsmiddel direkte på skærmen, da det kan dryppe ind i skærmen og forårsage kortslutning.

Følgende symptomer er normale for skærmen:

• Skærmen flimrer muligvis under den første brug pga. beskaffenheden af fluorescerende lys. Sluk og tænd igen på sluk/tænd-knappen for at sikre, at flimren forsvinder.
• Du lægger muligvis mærke til en ujævn lysstyrke på skærmen, afhængigt af, hvilket billede du bruger som baggrundsbillede på skærmen.
• Hvis det samme billede vises i timevis, kan skærmbilledet brændes fast på skærmen, så det også kan ses efter der skiftes til et andet skærmbillede. Skærmen vil langsomt genoprette sig selv, eller du kan slukke for skærmen i nogle timer.
• Når skærmen bliver sort eller blinker, eller ikke fungerer længere, skal du kontakte forhandleren eller et servicecenter for at få den repareret. Du må ikke selv forsøge at reparere skærmen!

Udtryk, der anvendes i denne vejledning

ADVARSEL: Oplysninger for undgåelse af personskade for dig selv, när du forsøger at udføre en opgave.

FORSIGTIG: Oplysninger for undgåelse af beskadigelse af komponenter når du forsøger at udføre en opgave.

VIGTIGT: Oplysninger, der SKAL følges for at fuldføre en opgave.

BEMÆRK: Tips og yderligere oplysninger som en hjælp til fuldførelse af en opgave.

Yderligere oplysninger

Der henvises til følgende kilder for yderligere oplysninger og for opdateringer af produkter og software.

1. ASUS' websteder

ASUS' verdensomspændende websteder har opdaterede oplysninger om hardware- og software-produkter fra ASUS.

Se http://www.asus.com

2. Ekstra dokumentation

Din produktpakke indeholder muligvis ekstra dokumentation, der er tilføjet af din forhandler. Disse dokumenter er ikke en del af standardpakken.

Tilbagetagningstjenester

ASUS's genbrugs- og tilbagetagningsprogrammer skyldes vores forpligtelse til at opfylde de højeste standarder indenfor miljøbeskyttelse. Vores mål er at levere løsninger til vores kunder, så de kan genbruge vores produkter, batterier og andre komponenter såvel som emballagematerialer på en ansvarlig måde.

Se venligst http://csr.asus.com/english/Takeback.htm for yderligere oplysninger om genbrug i de forskellige regioner.

1.1 Velkommen!

Mange tak for købet af din ASUS® LCD skærm!

Den seneste LCD-bredskærm fra ASUS har et klarere, større og lysere display, plus en lang række funktioner, der forbedrer oplevelsen af det viste.

Du kan bruge disse funktioner til at nyde den bekvemme og flotte visuelle oplevelse, som skærmen tilbyder!

1.2 Pakkeindhold

√ LCD skærm
√ Skærmfod
√ Skærmsøjle (kun til VA24EHE)
√ Startvejledning
√ Garantibevis
√ 1x Strømkabel*
√ 1 x HDMI-kabel (ekstraudstyr)*
√ 1x VGA-kabel (ekstraudstyr)*
√ 1x DVI-kabel (ekstraudstyr)*
√ 1x Lydkabel (ekstraudstyr)*
√ 1x USB-kabel (ekstraudstyr)*
√ 1x Mini PC-sæt (ekstraudstyr)

• Hvis nogen af de ovenstående emner er beskadigede, skal du kontakte forhandleren.
  • * Og de udskiftelige dele, der kræves af TCO-certificerede enheder.

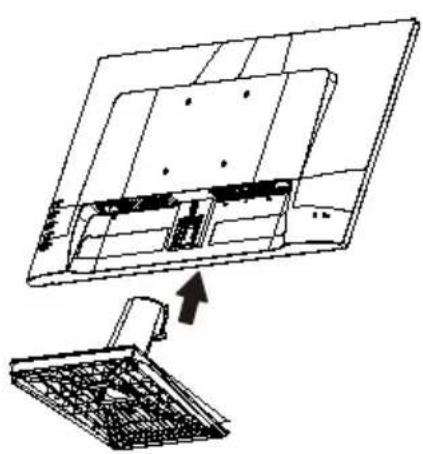

1.3 Samling af skærmen

Sådan samles skærmen:

1. Læg skærmen fladt på et bord med dug, og sæt derefter foden på søjlen, og spænd den fast med skruen. Du kan nemt stramme skruen med fingrene.

2. Juster skærmen til den vinkel, der er mest komfortabel for dig.

VA24EHE:

1.4 Tilslutning af ledninger

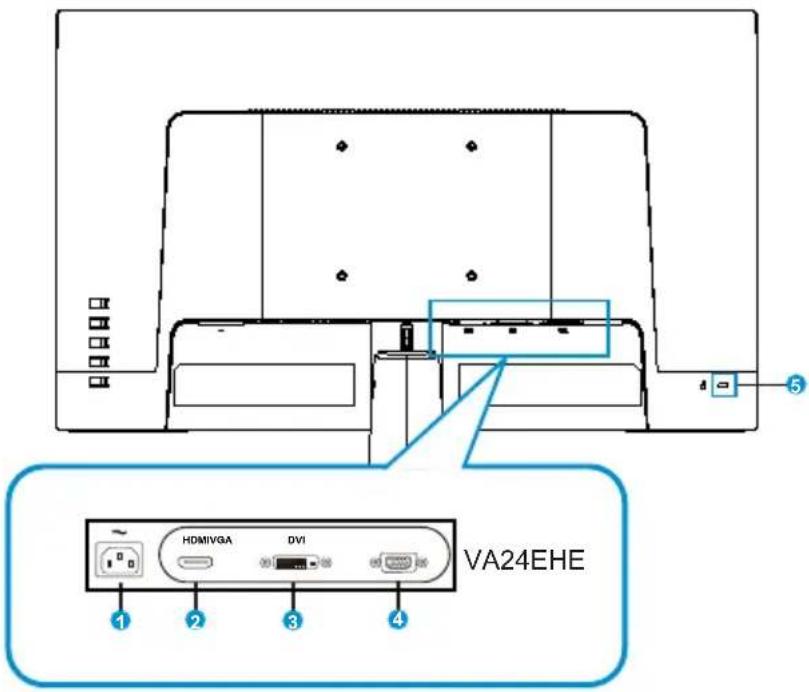

1.4.1 LCD-skærmens bagside

VA24EHE:

VA24EHE HDMI/GA DVI ① ② ③ ④

1. Indgangsstik til vekselstrøm (AC-IN)
2. HDMI-port
3. DVI-port
4. VGA-port
5. Kensington-lås

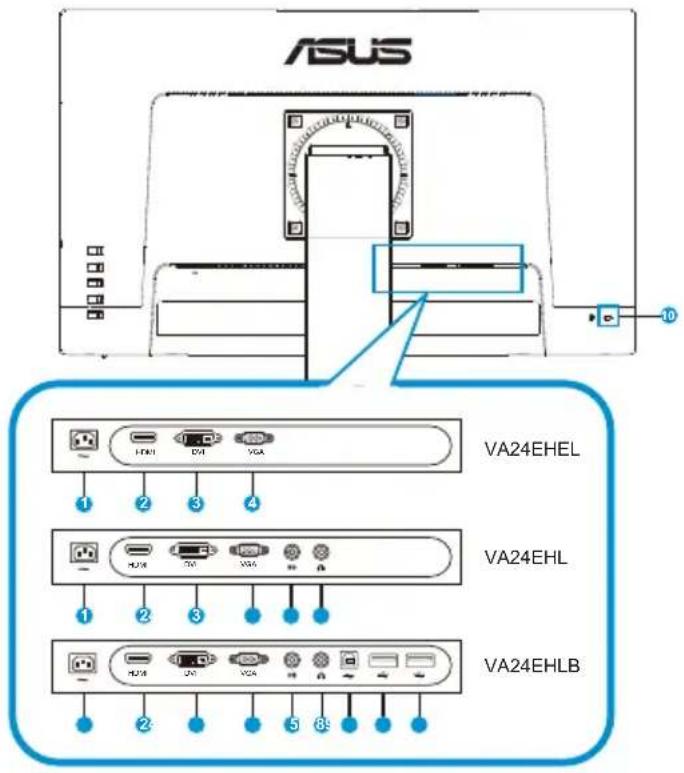

VA24EHLB/VA24EHEL/VA24EHL:

ASUS HA1 EHI VGA VA24EHEL 1 2 3 4 HA1 EHI VGA VA24EHL 1 2 3 5 8 HA1 EHI VGA VA24EHLB

1. Indgangsstik til vekselstrøm (AC-IN)
2. HDMI-port
3. DVI-port
4. VGA-port
5. Lydindgang
6. Lydudgang
7. USB Type-B 2.0-port
8. USB 2.0-port
9. USB 2.0-port
10. Kensington-lås

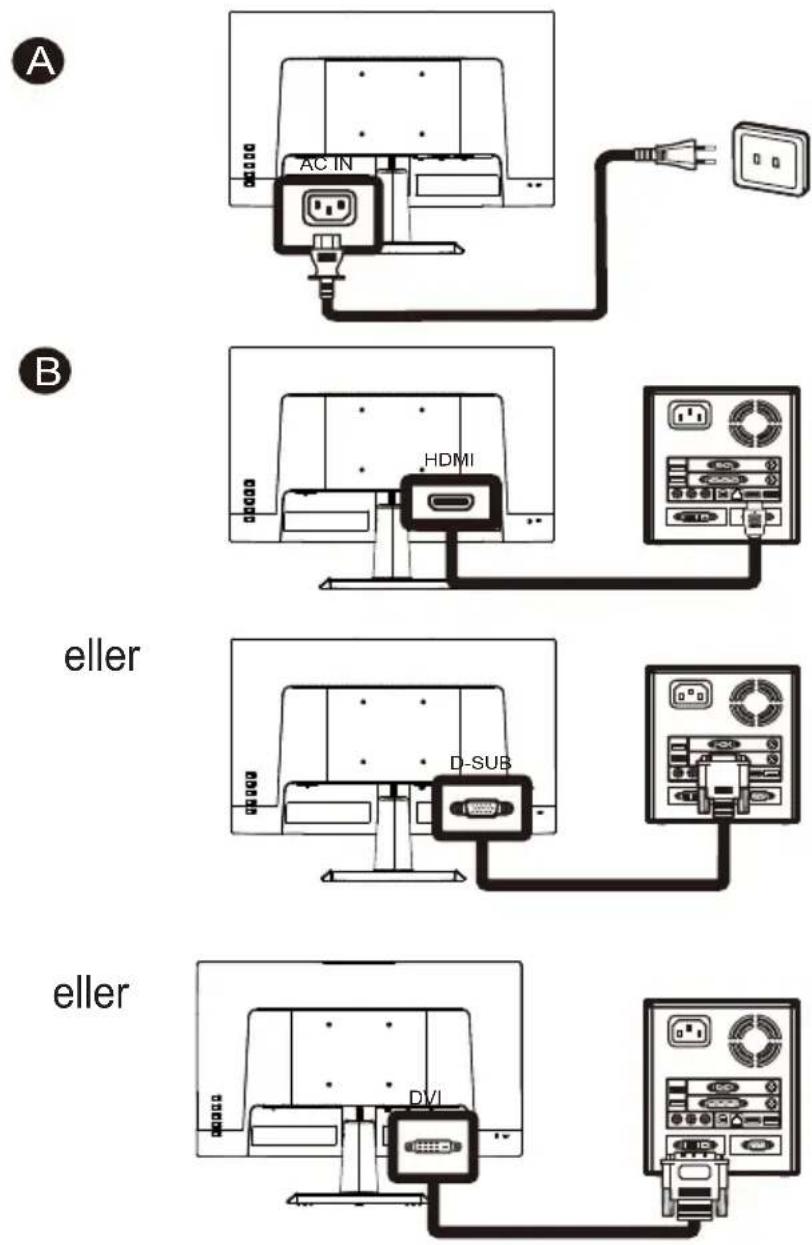

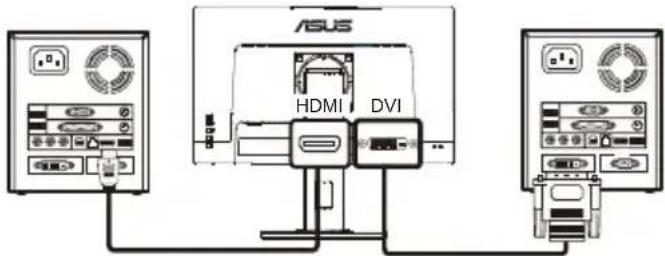

1.4.2 Installation

1. Sluk for computeren, og træk computerens ledning ud.

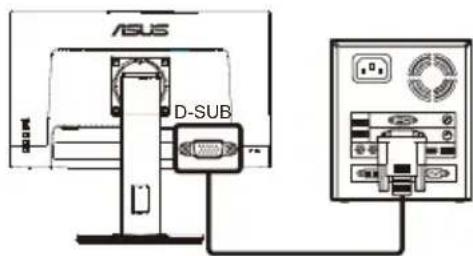

2. Tilslut signalkablet til HDMI (ekstraudstyr) og/eller VGA (ekstraudstyr) og/eller DVI-indgangsstikket (ekstraudstyr) på skærmen og HDMI (ekstraudstyr) og/eller VGA (ekstraudstyr) og/eller DVI-udgangsstikket (ekstraudstyr) på grafikkortet på computeren. Spænd derefter fingerskruerne på signalkablets stik.

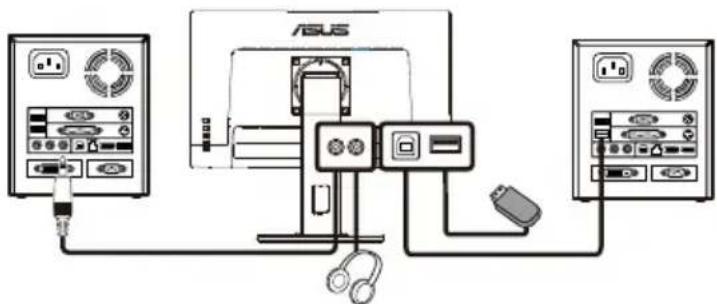

3. Valgfrit: Forbind lydindgangsstikket (AUDIO IN) på LCD-skærmen og udgangsstikket på computeren med lydkablet.

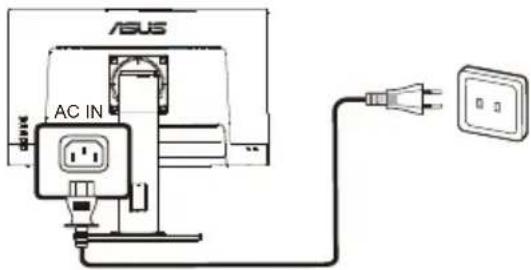

4. Sæt skærmens ledning i strømstikket bag på skærmen.
5. Slut ledningen fra computeren og skærmen til en nærliggende stikkontakt.

VA24EHE:

VA24EHLB/VA24EHEL/VA24EHL:

A

ASUS AC IN

B

ASUS HDMI DVI

ASUS D-SUB

C

• Ledningens specifikationer kan findes på side v.
• For installation af udskiftelige dele, bedes du venligst se ovenstående installationsinstruktioner.
• Brugere kan kontakte deres lokale servicenetværk for at udskifte/købe de kvalificerede udskiftelige dele.
• For lokale servicecentre og servicekontakter, bedes du venligst se https://www.asus.com/support

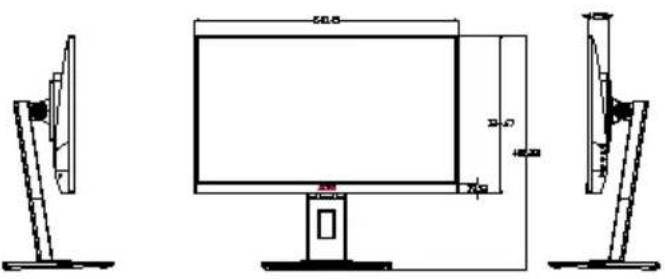

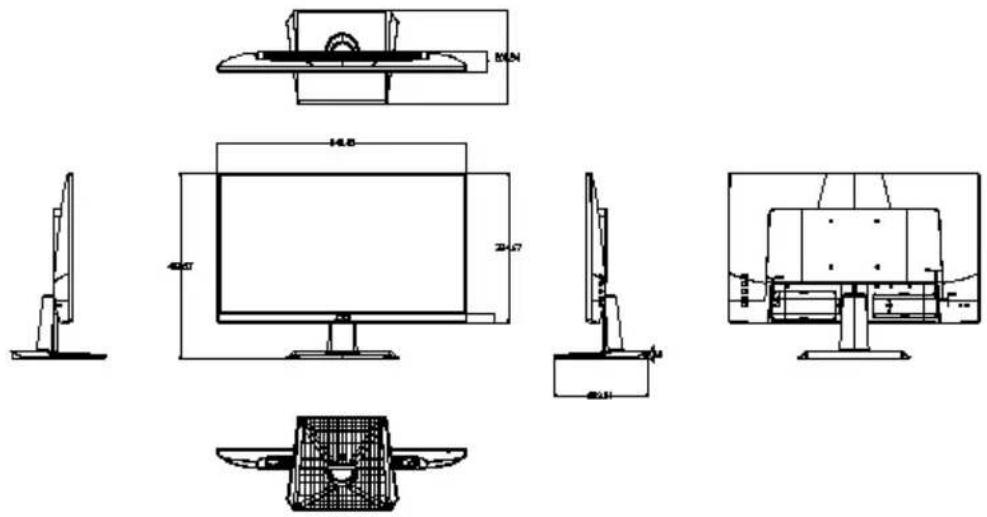

1.4.3 Figur med seks sider

ASUS VA24E-serien

ENHED: mm (tomme)

VA24EHE:

[Non-Text]

VA24EHLB/VA24EHEL/VA24EHL:

30N 50N

50.0 30.57 48.20

1.5 Indledning til skærm

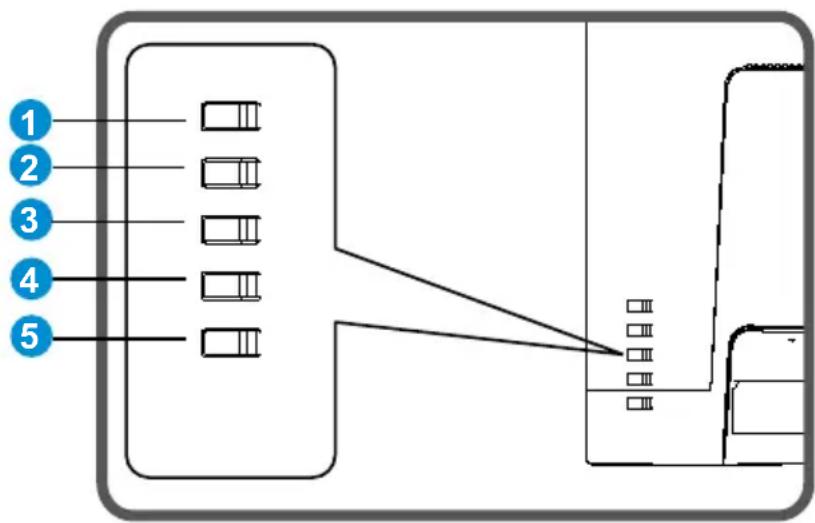

1.5.1 Sådan bruges betjeningsknapperne

Betjeningsknapperne bagpå skærmen bruges til at justere billedindstillingerne.

1 2 3 4 5

1. Menu-knap/Luk:

• Tryk på denne knap for at åbne skæmmenuen.
• Lukker skæmmenuen .
• Gå tilbage til forrige menu.
  • Tast-lås genvejstast (*bemærk 1)

2. Luk/Gå tilbage-knap:

• Lukker skæmmenuen .
• Åbn/vælg det fremhævede punkt, når skærmmenuen er åben.

3. Genvejsknap til indgangskilde/Forøg værdi:

• Tilføj eller forøg værdien
• Genvejsknap til indgangskilde

4. Genvejsknap til lysstyrke/Reducer værdi:

• Næste punkt eller reducer værdien
• Genvejsknap til lysstyrke

5. Tænd/sluk-knap:

- Sluk/tænd skærmen, när skærmen er tændt/slukket.

2.1 Aftagelse af arm/stativ (på VESA-vægophæng)

Det aftagelige stativ til denne skærm er designet specielt til VESA vægmonteringer.

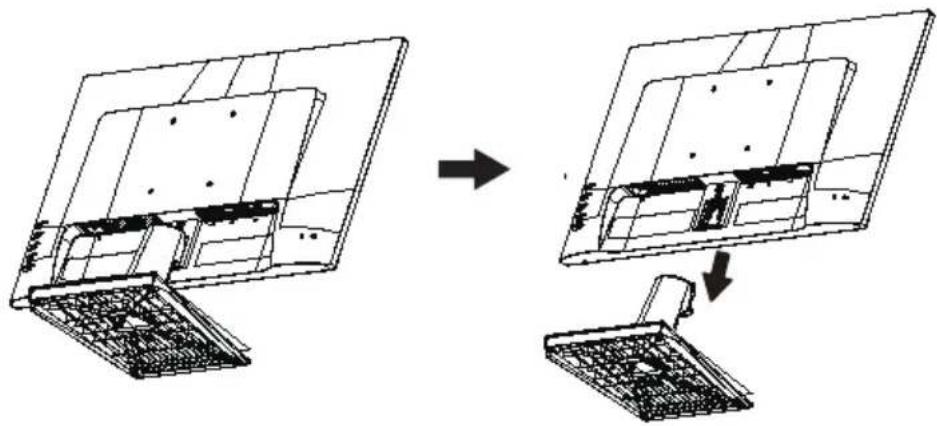

Sådan aftages arm/stander

1. Frakobl strøm- og signalledninger. Læg forsigtigt skærmen på et rent bord med forsiden vendt nedad.
2. Tag foden/stativet af skærmen.

- Vi anbefaler, at du dækker bordoverfladen med en blød klud for at undgå, at skærmen beskadiges.

• VESA-vægmonteringssæt (100 x 100 mm) skal købes særskilt.
• Brug kun UL-godkendte vægmonteringsbeslag med minimums vægt/ belastning på 12 kg (skruestørrelse: M4 x 10 mm).

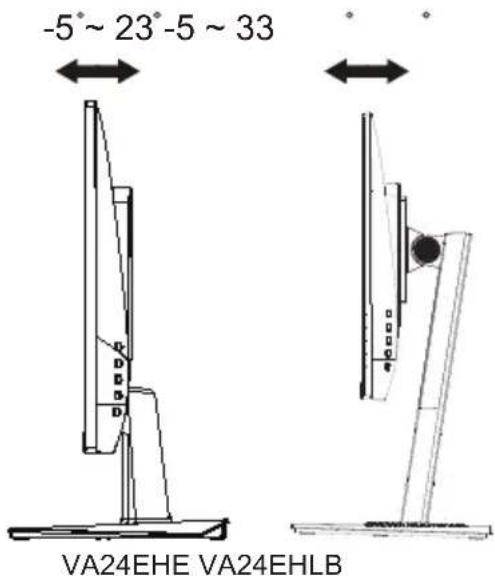

2.2 Justering af skærmen

• For at opnå den optimale visning anbefaler vi, at du ser på hele skærmens visningsflade mens du justerer skærmen til den vinkel, der er mest komfortabel for dig.
• Hold på stativet for at undgå, at skærmen falder, mens du ændrer vinklen.
• Skærmens vinkel kan justeres fra +23° til -5°/+33° til -5°

-5° ~ 23° -5 ~ 33 VA24EHE VA24EHLB

VA24EHEL VA24EHL

Det er normal at skærmen ryster lidt når du justere vinklen.

3.1 Skæmmenu (OSD)

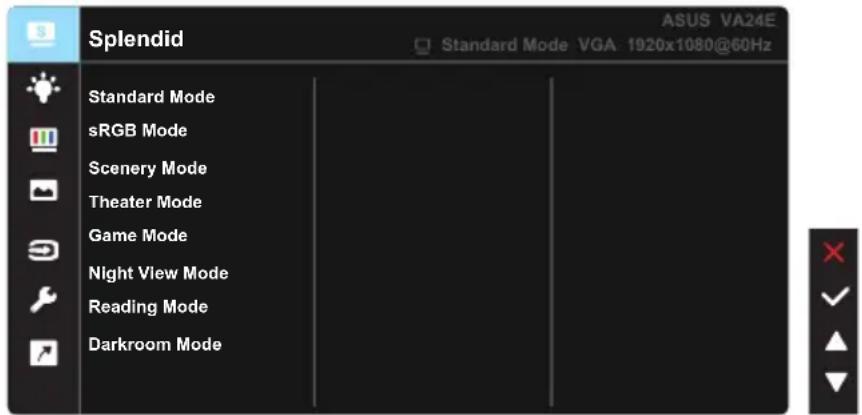

3.1.1 Sådan konfigureres indstillingerne

Splendid ASUS VA24E Standard Mode VGA: 1920x1080@60Hz Standard Mode sRGB Mode Scenery Mode Theater Mode Game Mode Night View Mode Reading Mode Darkroom Mode

1. Tryk på knappen MENU for at åbne skæmmenuen.
2. Brug ▼ og ▲ til at skifte mellem punkterne i menuen. Navnet på menupunktet fremhæves, når du går fra ikon til ikon.
3. For at vælge et fremhævet menupunkt, skal du trykke på knappen i midten.
4. Brug ▼ og ▲ til at vælge den ønskede værdi.
5. Tryk på knappen i midten for at åbne justeringslinjen, og brug herefter ▼ og ▲ til at justere indstillingerne med i henhold til indikatorerne i menuen.

3.1.2 Indledning til OSD-funktionen

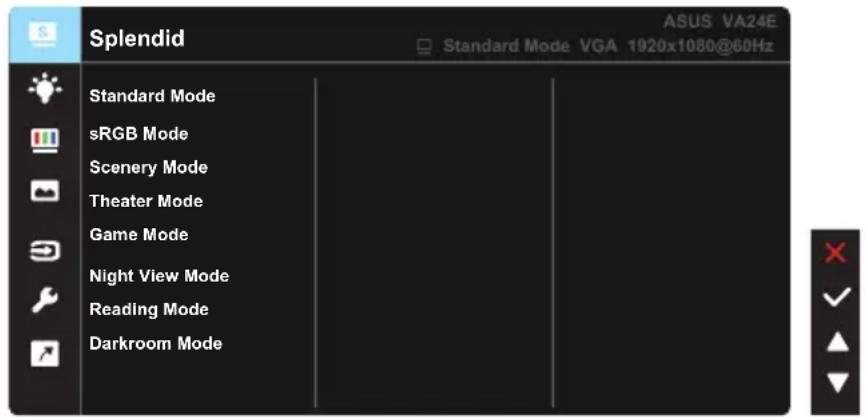

1. Splendid (Strålende)

I denne funktion kan du vælge mellem otte underfunktioner efter eget ønske. Hver tilstand har en nulstillingsfunktion, der kan bruges til at bevare din indstilling eller gå tilbage til den forudindstillede tilstand.

Splendid ASUS VA24E Standard Mode VGA 1920x1080@60Hz Standard Mode sRGB Mode Scenery Mode Theater Mode Game Mode Night View Mode Reading Mode Darkroom Mode

• Standard Mode (Standard-funktion): Dette er det bedste valg for redigering af dokumenter med SPLENDID™ Video Intelligence teknologi.
• sRGB Mode (sRGB-funktion): Dette er det bedste valg, hvis du ønsker at se billeder eller grafik fra en pc.
• Scenery (Landskab): Dette er det bedste valg for landskabsbilleder med SPLENDID™ Video Intelligence teknologi.
• Theater (Teater): Dette er det bedste valg for afspilning af video med SPLENDID™ Video Intelligence teknologi.
• Game Mode (Spilfunktion): Dette er det bedste valg for at spille spil med SPLENDID™ Video Intelligence teknologi.
• Night View Mode (Natvisning): Dette er det bedste valg til film og spil, der hovedsageligt har mørke scener med teknologien SPLENDID™ Video Intelligence Technology.
• Reading Mode (Læsefunktion): Dette er det bedste valg, hvis du skal læse en bog.
• Darkroom Mode (Mørkekammer): Dette er det bedste valg, hvis belysningen i dine omgivelser er dæmpet.

• På Standard Mode (Standard-funktion), kan Saturation (Farvemætning), Skin Tone (Hudtone), Sharpness (Skarphed) ASCR-funktionerne ikke konfigureres af brugeren.
• På sRGB, kan Saturation (Farvemætning), Color Temp. (Farvetemperatur), Skin Tone (Hudtone), Sharpness (Skarphed), Brightness (Lysstyrke), Contrast (Kontrast) og ASCR-funktionerne ikke konfigureres af brugeren.
• På Reading Mode (Læsefunktion), kan Saturation (Farvemætning), Skin Tone (Hudtone), ASCR, Contrast (Kontrast) og Color Temp. (Farvetemperatur) funktionerne ikke konfigureres af brugeren.

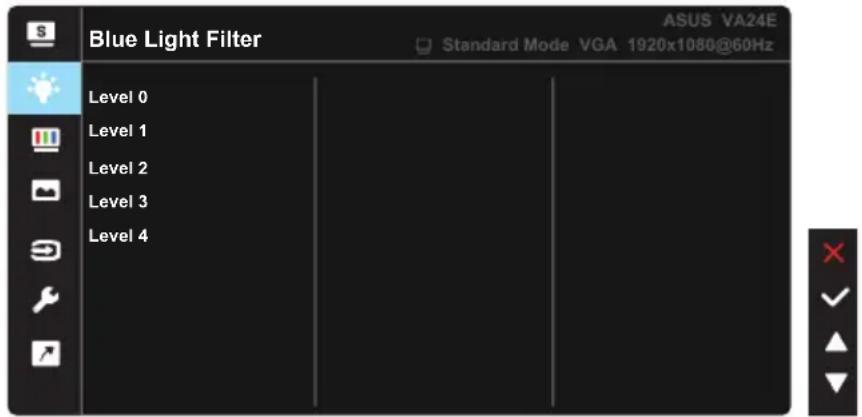

2. Blue Light Filter (Blåt lysfilter)

Indstil styrken på det blå lys, der lyser fra LED-baggrundslyset.

Blue Light Filter Level 0 Level 1 Level 2 Level 3 Level 4 ASUS VA24E Standard Mode VGA 1920x1080@60Hz

• Level 0 (Runde 0): Ingen ændring.
- Level 1\~4 (Runde 1\~4): Jo højere indstillingen er, jo mere skrues der ned for det blå lys.

• Når Blue Light Filter (Blåt lysfilter) er aktiveret, importeres standardindstillingerne for Standard Mode (Standard-funktion) automatisk.
• Mellem Level 1 (Runde 1) til Level 3 (Runde 3), kan Brightness (Lysstyrke) funktionen konfigureres af brugeren.
• Level 4 (Runde 4) er den optimale indstilling. Indstillingen er i overensstemmelse med certificeringen TUV Low Blue Light. Brightness (Lysstyrken) kan ikke konfigureres af brugeren.

Der henvises til følgende for at undgå belastning af øjnene:

• Brugeren bør holde pause fra skærmen en gang imellem efter længere tids brug. Det tilrådes at tage korte pauser (5 min) ca. hver time, hvis du arbejder med computeren i længere tid. Det er mere effektivt at tage korte men hyppige pauser end en enkelt længere.
• For at minimere øjenbelastning og tørre øjne bør du hvile øjnene en gang imellem ved at fikusere på noget, der befinder sig langt væk.
• ∅jenøvelser kan afhjælpe trætte øjne. Gentag disse øvelser ofte. Hvis du fortsat har belastning af øjnene, skal du søge læge. ∅jenøvelser: (1) Kig skiftevis op og ned (2) Rul langsomt med øjnene (3) Bevæg øjnene diagonalt.
• Kraftigt blåt lys kan medføre øjenbelastninger og AMD (Age-Related Macular Degeneration - aldersrelateret degenerering af macula). Blålysfilter som reducerer skadeligt blåt lys med 70% (maks.) for at undgå CVS (Computer Vision Syndrome - Computersynssyndom).

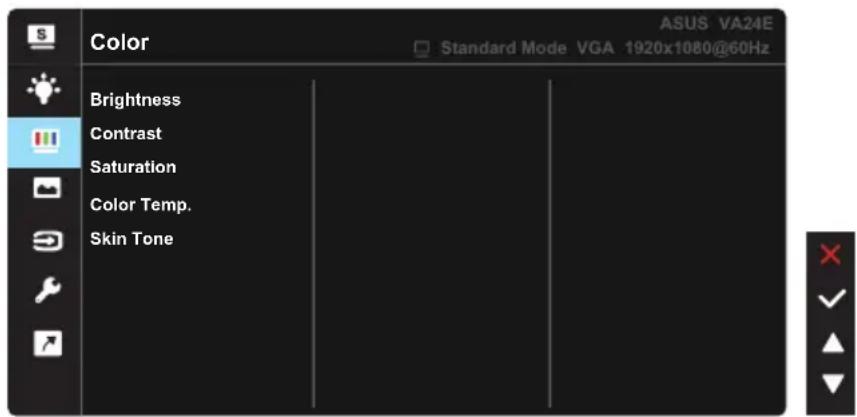

3. Color (Farve)

Med denne funktion kan du vælge den ønskede billedfarve.

Color Brightness Contrast Saturation Color Temp. Skin Tone ASUS VA24E Standard Mode VGA 1920x1080@60Hz

• Brightness (Lysstyrke): Justeringsområdet går fra 0 til 100.
• Contrast (Kontrast): Justeringsområdet går fra 0 til 100.
• Saturation (Farvemætning): Justeringsområdet går fra 0 til 100.
• Color Temp. (Farvetemperatur): Indeholder tre forudindstillede farvefunktioner (Cool (Kold), Normal, Warm(Varm)) og User Mode (Brugerfunktion).
• Skin Tone (Hudtone): Indeholder tre farvefunktioner, herunder Reddish (Rødlig), Natural (Naturlig) og Yellowish (Gullig).

- På Brugerfunktion, kan farverne R (Rød), G (Grøn) og B (Blå) konfigureres af brugeren. Justeringsområdet er 0 \~ 100.

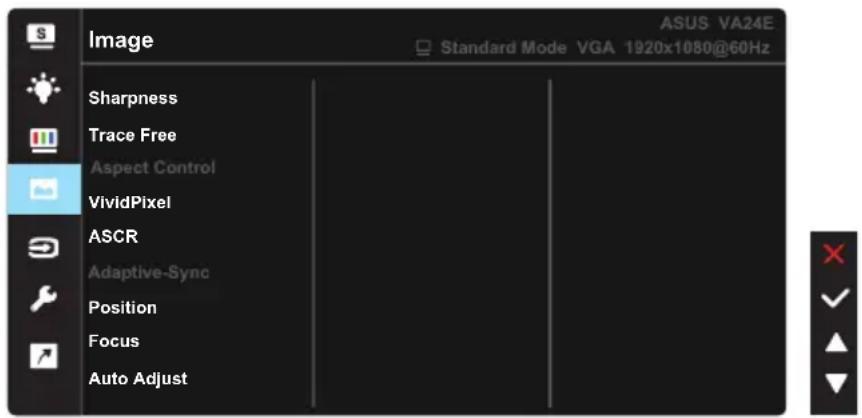

4. Image (Billede)

Du kan justere billedet Sharpness (Skarphed), Trace Free, Aspect Control (Billedforhold), VividPixel, ASCR, Position (kun på VGA), Focus (Fokus) (kun på VGA) og Auto Adjust (Auto-justering) (kun på VGA) i hovedfunktionen.

ASUS VA24E Standard Mode VGA 1920x1080@60Hz Image Sharpness Trace Free Aspect Control VividPixel ASCR Adaptive-Sync Position Focus Auto Adjust

• Sharpness (Skarphed): Justerer billedets skarphed. Justeringsområdet går fra 0 til 100.
• Trace Free (Sporingsfri): ∅ger respons-tiden med Over Drive-teknologi. Justeringsområdet går fra lavere 0 til hurtigere 100.
• Aspect Control (Billedforhold): Juster billedforholdet til "Full (Fuld)", "4:3".
• VividPixel: En teknologi eksklusivt fra ASUS, der giver et mere klart og naturligt billede. Justeringsområdet går fra 0 til 100.
• ASCR: Vælg ON (TIL) eller OFF (FRA) for at aktivere eller deaktivere funktionen dynamisk kontrastforhold.
• Adaptive-Sync (Adaptiv synk.): Med Adaptive-Sync kan en understøttet grafikkilde løbende indstille skærmens opdateringshastighed i henhold til den typiske billedhastighed, hvilket er strømbesparende og giver et flimmerfri billede næsten ud forsinkelser.
• Position: Justerer billedets horisontale position (H Position) og dets vertikale position (V Position). Justeringsområdet går fra 0 til 100 (kun tilgængelig for VGA-input).
• Focus (Fokus): Reducerer støj på de horisontale linjer støj og de vertikale linjer ved justering af henholdsvis (Phase (Fase)) og (Clock (Klok)). Justeringsområdet går fra 0 til 100 (kun tilgængelig for VGA-input).
• Auto Adjust (Auto-justering): Automatisk justering af billedes position, klokke og fase. (kun mulig på VGA indgangen).

• 4:3 er kun mulig, när indgangskilden er i 4:3 format. OverScan er kun mulig på HDMI-indgangskilden
• Phase (Fase) justerer fasen på pixel-clocking-signalet. Ved en forkert fase-indstilling, kan skærmen vise forstyrrelser på de vandrette linjer.
• Clock (Klok) (pixel-frekvens) kontrollerer antallet af pixel, som scannes under en vandret billedvisning. Hvis frekvensen er forkert indstillet, kan der være lodrette striber på billedet, og billedforholdet er forkert.

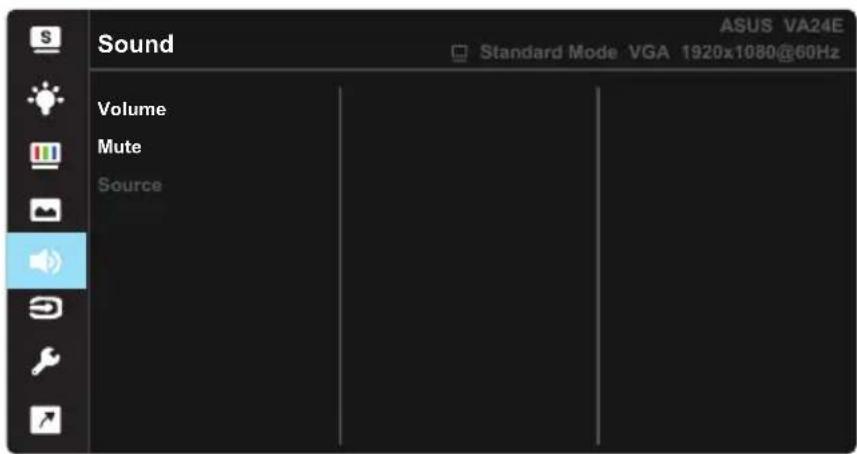

5. Sound (Lyd) (Kun på VA24EHL/VA24EHLB)

Justerer lydens indstillinger, efter dine behov.

Sound Volume Mute Source ASUS VA24E Standard Mode VGA 1920x1080@60Hz

• Volume (Lydstyrke): Justerer lydstyrken på lydudgangen.
- Mute (Tavs): Slår lyden fra.
- Source (Kilde): Vælg om lydkilden skal stå på "Line In (Linjeindgang)" eller "HDMI" (kun mulig på indgangen HDMI).

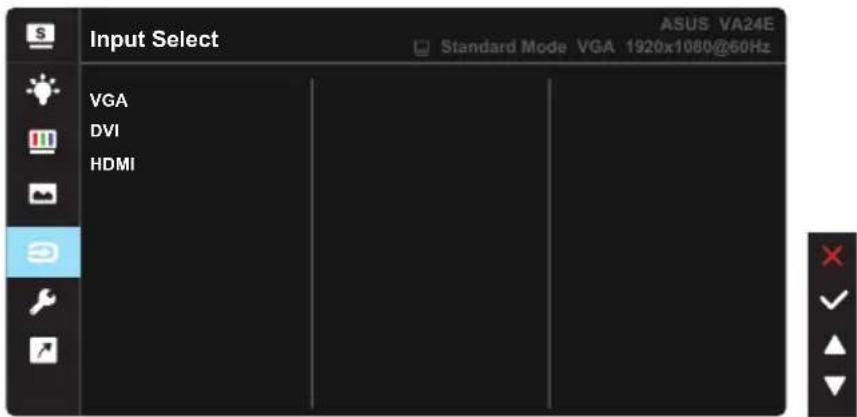

6. Input Select (Valg af indgang)

Vælg mellem indgangskilderne VGA, HDMI, DVI.

Input Select VGA DVI HDMI ASUS VA24E Standard Mode VGA 1920x1080@60Hz

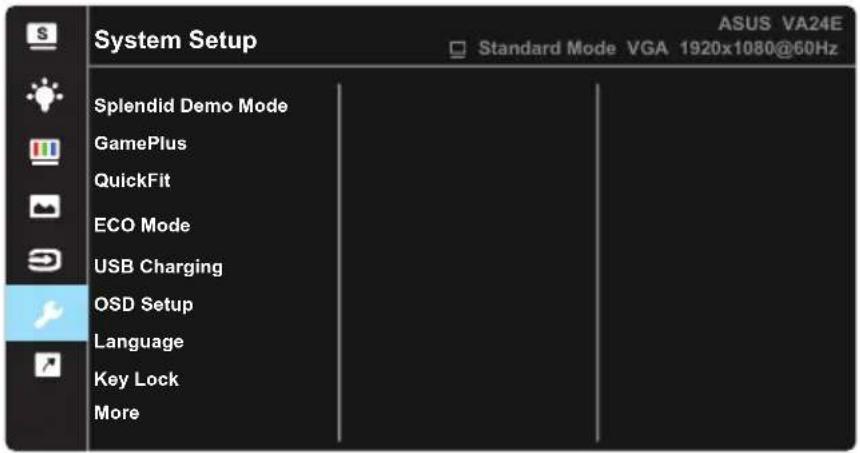

7. System Setup (Opsætning af system)

Justering af systemets konfiguration.

System Setup ASUS VA24E Standard Mode VGA 1920x1080@60Hz Splendid Demo Mode GamePlus QuickFit ECO Mode USB Charging OSD Setup Language Key Lock More

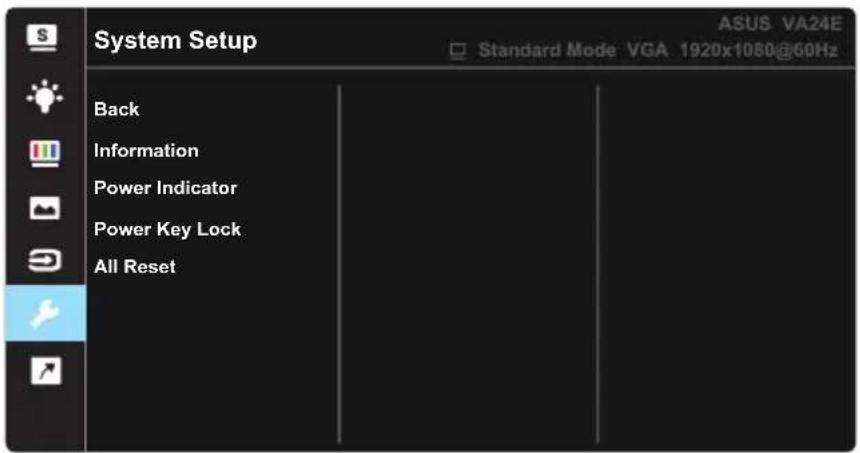

System Setup Back Information Power Indicator Power Key Lock All Reset ASUS VA24E Standard Mode VGA 1920x1080@60Hz

• Splendid Demo Mode (Splendid demo-tilstand): Aktiver demo-tilstanden for Splendid-funktionen.

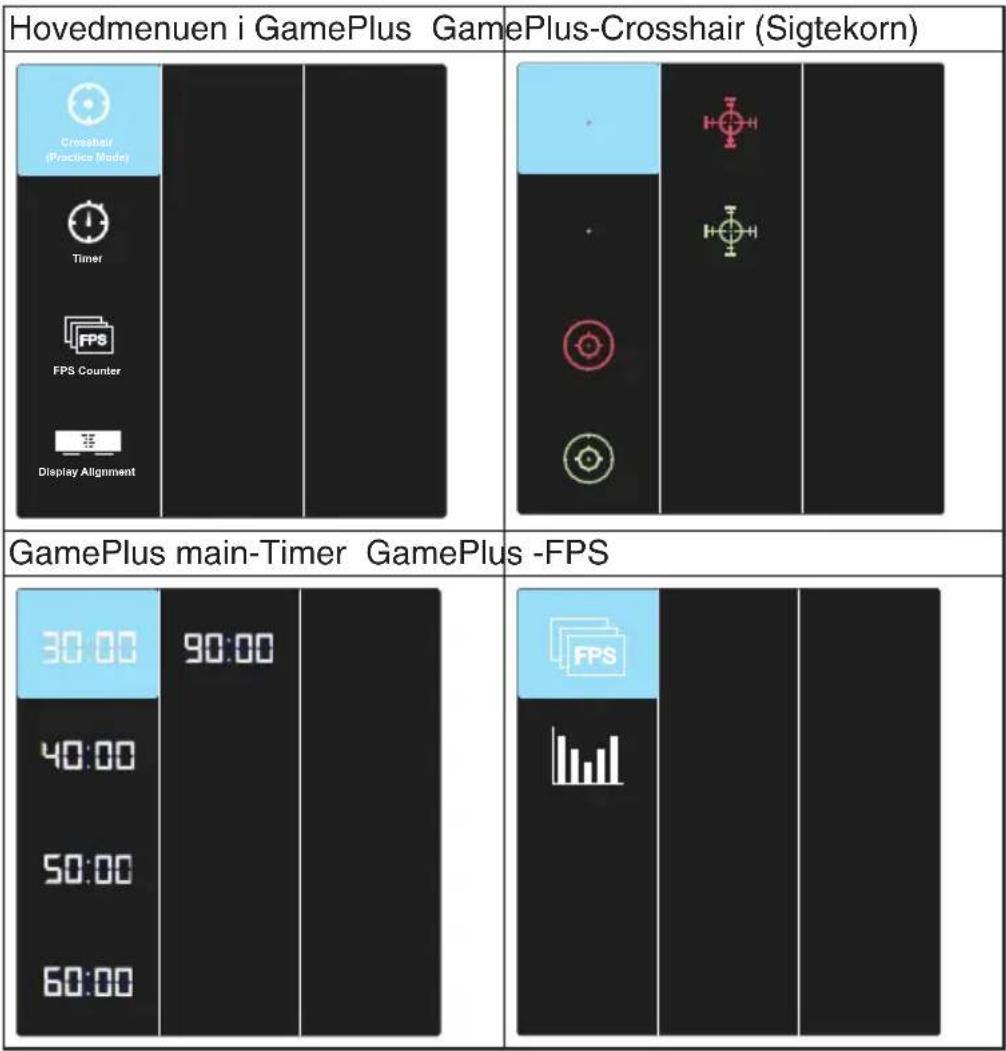

• GamePlus: Funktionen GamePlus indeholder en værktøjskasse, og skaber et bedre spillemiljø for brugerne, når man spiller forskellige spil. Funktionen Aimpoint er specialdesignet til nye spillere eller begyndere, der er interesseret i FPS-spil (First Person Shooter).

Sådan slår du GamePlus til:

• Vælg ON (TIL), for at åbne menuen i GamePlus.
- Tryk på og for at vælge mellem Crosshair (Sigtekorn), Timer, FPS Counter (FPS-tæller), Display Alignment (Skærmtilpasning), Snellen-tavle, Amsler-gitter og Bygningsfejl-funktion.
- Tryk på knappen i midten, for at bekræfte din valgte funktion. Tryk på for at gå tilbage. Tryk på for at lukke og afslutte.

1. Netmønstrer: Gør det lettere for designere og brugere at organisere indholdet og layoutet på en side, så de opnår et ensartet udseende.

1. Papirstørrelse: Giver brugeren mulighed for at se dokumentet i originalstørrelsen på skærmen.

A4 B5 Letter
A4B5		Letter

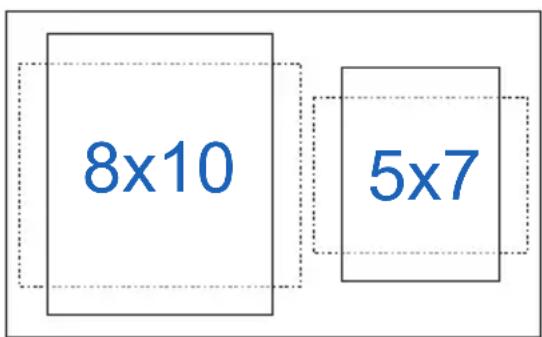

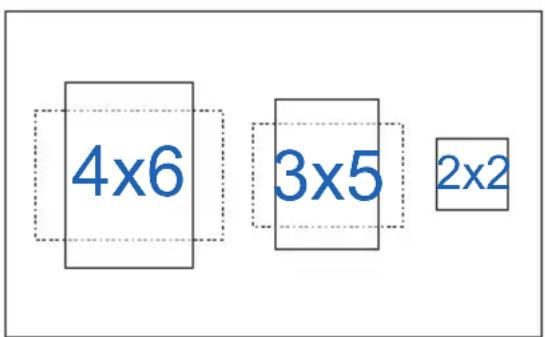

1. Billedstørrelse: Giver fotografer og andre brugere mulighed for at se og redigere deres billeder i originalstørrelse på skærmen.

8x10 5x7

4x6 3x5 2x2

- ECO Mode: Aktiver øko-tilstanden for strømbesparelse.

- USB Charging (USB-opladning): USB-opladningsfunktionen kan slås til og fra, när enheden er på standby. (Kun på VA24EHLB)

- OSD Setup (Opsætning af skærmmenu): Justerer OSD Timeout (Skærmmenuens tidsudløb), DDC/CI, og Transparency (Gennemsigtighed) i skærmmenuen.

- Language (Sprog): Vælg sproget i skæmmenuen. Valgmulighederne er: Engelsk, Fransk, Tysk, Spansk, Italiensk, Hollandsk, Russisk, Polsk, Tjekkisk, Kroatisk, Ungarsk, Romansk, Portugisisk, Tyrkisk, Simplificeret kinesisk, Traditionel kinesisk, Japansk, Koreansk, Persisk, Thailandsk og Indonesisk.

- More (Mere): Gå videre til næste side i System Setting (Systemindstillinger).

- Key Lock (Tastaturlås): Slå alle nøglefunktioner fra. Hold den anden knap til højre nede i mere end fem sekunder for at slå tastaturlåsen fra.

- Back (Tilbage): Gå til forrige side i systemindstillinger.

- Information (Oplysninger): Viser oplysninger om skærmen.

- Power Indicator (Strømindikator): Tænd/sluk for strøm LED indikatoren.

- Power Key Lock (Lås tænd/sluk-knappen): Slå tænd/sluk-knappen til og fra

- All Reset (Nulstil alt): Vælg "Ja" (Ja) for at nulstille alle indstillingerne til fabriksindstillingen.

3.2 Specifikationer

Model	VA24EHE VA24EHEL
Panelstørrelse 23,8" W
Maks. opløsning 1920x1080
Lysstyrke (typisk) 250 cd/m	2
Immanent kontrastforhold (typisk)	1000:1
Synsvinkel (CR>10) 178°(V) / 178°(H)
Skærmfarver 16,7 M (6 bit + FRC)
Responstid 5 ms (G til G )
Satellithøjtaler Nr.
Lyd fra HDMI Ja
HDMI-indgang Ja
D-sub-indgang Ja
DVI-indgang Ja
Audio-indgang Nr.
Forbrug når tændt < 13,2W
Bemærk *Baseret på standarden Energistjerne 8.0
Farver på kabinettet Sort
Energibesparende tilstand < 0,5W
Nedlukningstilstand	< 0,5W
Hældning	-5° ~ +23°	-5° ~ +33°
VESA vægmontering	Ja (100 x 100 mm)
Fys. Mål med fod (B x H x D)	540,45mm x 403,67mm x 203,94mm	540,45mm x 482,33mm x 226,24mm
Fys. Mål uden fod (B x H x D)(på VESA-vægophæng)	540,45mm x 324,67mm x 44,4mm	540,45mm x 324,67mm x 44,4mm
Boksens mål (B x H x D)	559mm x 415mm x 127mm	647mm x 400mm x 181mm
Net. vægt (skøn.)	3,6 kg	5,69 kg
Brutto vægt (skøn.) 5,5 kg	8,1 kg
Nominel spænding	AC 100~240 V (indbygget)	AC 100~240 V (indbygget)

Model	VA24EHLB/VA24EHL
Panelstørrelse 23,8" W
Maks. opløsning 1920x1080
Lysstyrke (typisk) 250 cd/m	^2
Immanent kontrastforhold (typisk)	1000:1
Synsvinkel (CR>10) 178°(V) / 178°(H)
Skærmfarver 16,7 M (6 bit + FRC)
Responstid 5 ms (G til G )
Satellithøjtaler Ja
Lyd fra HDMI Ja
HDMI-indgang Ja
D-sub-indgang Ja
DVI-indgang Ja
Audio-indgang Ja
Forbrug når tændt < 14,5W
Bemærk *Baseret på standarden Energistjerne 8.0
Farver på kabinettet Sort
Energibesparende tilstand < 0,5W
Nedlukningstilstand < 0,5W
Hældning	-5° ~ +33°
VESA vægmontering	Ja (100 x 100 mm)
Fys. Mål med fod (B x H x D)	540,45mm x 482,33mm x 226,24mm
Fys. Mål uden fod (B x H x D)(på VESA-vægophæng)	540,45mm x 324,67mm x 44,4mm
Boksens mål (B x H x D)	647mm x 400mm x 181mm
Net. vægt (skøn.)	5,69 kg
Brutto vægt (skøn.) 8,1 kg
Nominel spænding	AC 100~240 V (indbygget)

3.3 Fejlfinding (FAQ)

Problem Mulig løsning
Tændt-LED ikke tændt	Tryk på knappen før at kontrollere, om skærmen er i ON-tilstand.Kontroller, at strømledning er sluttet korrekt til skærmen og stikkontakten.Se funktionen "Power Indicator" (Strømindikator) i hovedmenuen. Vælg "ON" (TIL) for at tænde for strømindikatoren.
Tændt-LED'en lyser gult og der er intet billede på skærmen	Kontroller, om skærmen og computeren er i ON tilstand.Kontroller, at signalkablet er korrekt forbundet til skærmen og til computeren.Efterse signalkablet og kontroller, at ingen af benene er bøjede.Slut computeren til en anden skærm for at kontrollere, at computeren fungerer korrekt.
Skærmbilledet er for mørkt eller for lyst	Justér indstillingerne for Contrast (kontrast) og Brightness (lystyrke) via OSD.
Skærmbilledet springer rundt eller der kan ses bølger i billedet	Kontroller, at signalkablet er korrekt forbundet til skærmen og til computeren.Fjern elektriske apparater, der kan forårsage elektrisk forstyrrelse.
Skærmbilledets farver har defekter (hvid ser ikke ud som hvid)	Efterse signalkablet og kontroller, at ingen af benene er bøjede.Udfør en nulstilling via OSD.Juster R/G/B-farveindstillingen eller vælg farvetemperaturen via OSD.
Ingen lyd, eller lyden er lav (Kun på VA24EHLB/VA24EHL)	Sørg for at lydkablerne er ordentlig forbundet til skærmen.Juster lydindstillingen for både skærmen og computeren.Sørg for, at driveren til computerens lydkort er installeret korrekt og er aktiveret.Se om den rigtige lydkilde er valgt i skærmmenuen.

VESA tilstande, Brugertilgængelig timing

Opløsning Opdateringshastighed Horisontal frekvens
848x480 60Hz 31,02kHz
1280x720 (RB) 60Hz 44,444kHz
1280x720 60Hz 44,772kHz
1280x720 75Hz 56,456kHz
1280x768 (RB) 60Hz 47,396kHz
1280x800 (RB) 60Hz 49,306kHz
1280x800 60Hz 49,702kHz
1280x800 75Hz 62,795kHz
1366x768 60Hz 47,712kHz
1440x900 (RB) 60Hz 55,469kHz
1440x900 75Hz 70,635kHz
1680x1050 (RB) 60Hz 64,674kHz
1920x1080 60Hz 66,587kHz

HDMI 1.3, CEA-861B formater, SD/HD understøtter primære timinger på (kun på HDMI-indgangen)

Oplösning Opdateringshastighed Horisontal frekvens
640x480P 59,94 /	60 Hz 31,469 / 31,5kHz
720x480P 59,94 /	60 Hz 31,469 / 31,5kHz
720x576P 50Hz 31,25kHz
1280x720P 50Hz 37,5kHz
1280x720P 59,94 /	60 Hz 44,955 /45kHz
1920x1080i 50Hz		28,125kHz
1920x1080i 59,94 /	60 Hz 33,716 / 33,75kHz

HDMI 1.3, CEA-861B formater, SD/HD understøtter valgfrie timinger på (kun på HDMI-indgangen)

Opløsning Opdateringshastighed Horisontal frekvens
1440x480P 59,94 /	60 Hz 31,469 / 31,5kHz
1440x576P 50Hz 31,25kHz
1920x1080P	50Hz 56,25kHz
1920x1080P 59,94 /	60 Hz 67,433 / 67,5kHz

* Tilstande, der ikke er angivet i ovenstående tabeller, er muligvis ikke understøttet. For optimal opløsning anbefaler vi, at du vælger en tilstand, der er angivet i en af tabellerne ovenfor.
