BRUGSANVISNING KIR20NFF0 BOSCH

Tip til reparation - Køleskab

i Om dette dokument.... 48

1.1 Vigtig information....48
1.1.1 Formäl 48

1.2 Forklaring af symboler 48

1.2.1 Fareniveauer 48

1.2.2 Faresymboler 48

1.2.3 Advarslernes opbygning 49

1.2.4 Generelle symboler 49

Sikkerhed 50

2.1 Generelle sikkerhedsanvisninger....50

2.1.1 Alle husholdningsapparater 50

Værktøjer og hjælpemidler.... 51

Reparation 52

4.1 Udskiftning af dørpakning....52

4.1.1 Fjernelse af dørpakning.... 52

4.1.2 Montering af dørpakning.... 52

4.2 Udskiftning af dørhængsel 55

4.2.1 Fjernelse af dørhængsel.... 55

4.2.2 Montering af dørhængsel....56

4.3 Udskiftning af hylde 57

4.3.1 Fjernelse af hylde....57

4.3.2 Montering af hylde 57

4.4 Udskiftning af flaskehylde....58

4.4.1 Fjernelse af flaskehylde.... 58

4.4.2 Montering af flaskehylde....58

4.5 Udskiftning af dørhylde 59

4.5.1 Fjernelse af dørhylde.... 59

4.5.2 Montering af dørhylde 59

4.6 Udskiftning af frugt- og grøntsagsbeholder.... 60

4.6.1 Fjernelse af frugt- og grøntsagsbeholder 60

4.6.2 Montering af frugt- og grøntsagsbeholder 60

4.7 Udskiftning af pære 61

4.7.1 Fjernelse af pære 61

4.7.2 Montering af pære....61

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start] Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Torx-bit TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.2.1 Fjernelse af dørhængsel

1. 1. Skru de to skruer ud (1).

2. Frigør det øverste hængsel (2)

3. Bevæg døren ud med det øverste hængsel (3).

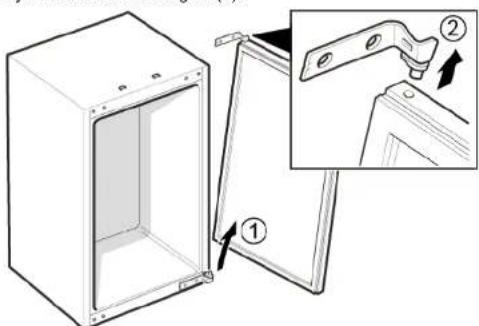

1. 1. Fjern døren (1).

2. Fjern det øverste hængsel (2).

Det øverste hængsel er fjernet.

Reparation

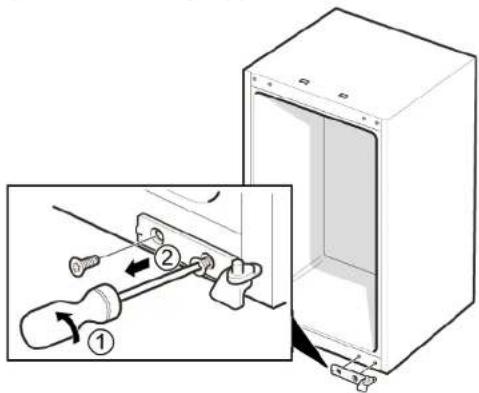

1. 1. Skru de to skruer ud (1).

2. Fjern det nederste hængsel (2).

Det nederste hængsel er fjernet.

4.2.2 Montering af dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.3.1 Fjernelse af hylde

Træk hylden ud.

4.3.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af flaskehylde

Preindstilling:

Døren er åben.

4.4.1 Fjernelse af flaskehylde

Træk flaskehylden ud.

Flaskehylden er fjernet.

4.4.2 Montering af flaskehylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.5.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.5.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er åben.

4.6.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).
2. Fjern beholderen (2).

4.6.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af pære

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør i nærheden af lampen er fjernet.

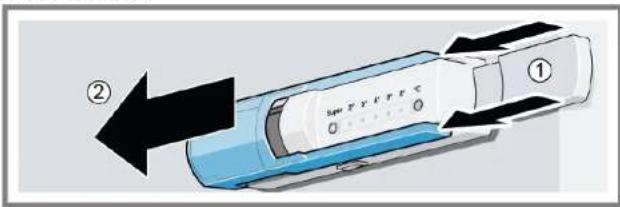

4.7.1 Fjernelse af pære

1. Skub på afdækningsgitteret (1).
2. Glid afdækningsgitteret fremad (2).
3. Fjern afdækningsgitteret (3).
4. Skru pæren ud (4).

② ①

4.7.2 Montering af pære

Udskift med følgende lysmiddel: 220 VAC – 240 VAC, E14-pæreholder, se wattstyrken på den defekte pære.

▶ Montér i omvendt rækkefølge.
