■ Felbelastar du designelementen, så kan de gå av.

Anvisningar om evakueringen

sv Monteringsanvisning

Barn må ikke få leke med maskinen.

■ En vaskemaskin med skader eller en strømledning med skader er farlig.

• Bruk aldri maskinen hvis den har skader.
• Dra aldri i strømledningen när du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.
  Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.
  ▶ "Ta kontakt med kundeservice." → Sida 19
• Kun opplært fagpersonell skal utføre reparasjoner på maskinen.

- Utluftingskanalen må være montert ut fra apparatet med minst 1° helning.

Apparatet virker ikke. Støpselet på strømledningen er ikke satt i.

Du finner produktnummeret (E-Nr.) og produksjons-nummeret (FD) på apparatets typeskilt.

Her får du vite hvordan du korrekt kvitter deg med gamle apparater.

Avfallsbehandling av gammelt apparat

- Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

■ Inne i apparatet er det komponenter med skarpe kanter som kan skade tilkoblingsledningen.
- Strømkabelen må ikke knekkes eller komme i klem.
■ Du finner tilkoblingsdata på typeskiltet inne i apparatet.
■ For å se typeskiltet må du ta ut fettfilteret.
■ Strømledningen er ca. 1,30 m lang.
■ Dette apparatet tilsvarer EU bestemmelsene om fjerning av radiostøy.
■ Apparatet er i beskyttelsesklasse 1. Derfor må det kun kobles til en jordet stikkontakt.
- Ikke koble apparatet til strømmen under monteringen.
- Påse at monteringen ikke går ut over berøringsbeskyttelsen.

Sikker montering

Følg sikkerhetsinstruksene når du monterer apparatet.

■ Komponenter inni apparatet kan ha skarpe kanter.
▶ Bruk vernehansker.
■ Hvis apparatet ikke er festet forsvarlig, kan det falle ned.
- Alle festeelementer må være fast og sikkert montert.

- Maskinen skal bare kobles til et strømnett med vekselstrøm via en forskriftsmessig montert jordet stikkontakt.

- Systemet for husets PE-leder må være forskriftsmessig installert.

- Maskinen må aldri forsynes med strøm via en ekstern bryteranordning, f.eks. tidsur eller fjernstyring.

- Når du stiller opp apparatet, må du påse at strømkabelen ikke kommer i klem eller får skader.

Undgåelse af tingsskader.... 39

Inden den første ibrugtagning.... 41

Generel betjening.... 41

Rengøring og pleje.... 41

Afhjælpning af fejl.... 42

Kundeservice 43

Tilbehør 43

Bortskaffelse 44

Montagevejledning.... 45

Sikkerhed

Overhold informationerne om temaet sikkerhed, så du kan bruge dit apparat sikkert.

Generelle henvisninger

Her findes generelle informationer om denne vejledning.

■ Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan anvendes sikkert og effektivt.
■ Denne vejledning retter sig til apparatets montør og bruger.
■ Overhold sikkerhedsanvisningerne og adverselshenvisningerne.
- Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
- Kontrollér apparatet, när det er pakket ud. Tilslut ikke apparatet i tilfælde af transportskader.

Bestemmelsesmæssig brug

For at kunne anvende apparatet sikkert og korrekt skal anvisningerne om anvendelse iht. formål overholdes.

Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Anvend kun apparatet:

■ Iht. denne Brugs- og montagevejledning.
■ i privat husholdning og i lukkede rum i huslige omgivelser.
- Op til en højde på maksimalt 4000 m over havets overflade.

Anvend ikke apparatet:

■ med et eksternt tidsur.

Begrænsning af brugerkreds

Undgå risici for børn og personer i risikogrupper.

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysi- ske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, hvis de overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Apparatet er ikke legetøj for børn.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

Sikker anvendelse

Overhold disse sikkerhedsanvisninger under brugen af apparatet.

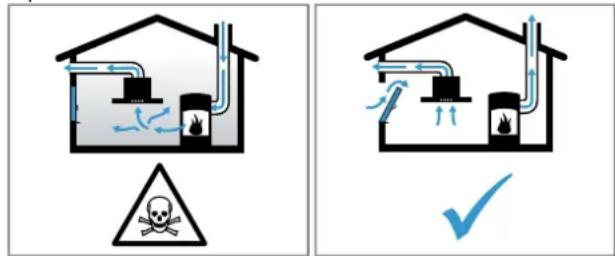

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfy-rede varmeapparater, gennemstrømnings-vandvarmere, vandvarmere) henter for-brændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røgga-sanlæg (f.eks. en skorsten). Når en em-hætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden til-strækkelig lufttilførsel opstår der et under-tryk. Derved bliver giftige gasser fra skor-

sten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, när undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, när den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejerme-ster, som kan bedømme husets samle-de ventilationstilstand, og som kan råd-give om korrekt ventilation.
  ▶ Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

■ Fedtaflejringerne i fedtfiltrene kan blive antændt.

• Anvend aldrig apparatet uden fedtfilter.
• Rengør fedtfiltrene med regelmæssige mellemrum.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks. flambering).
• Apparatet må kun installeres i nærhe- den af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.
  ■ Varm olie eller fedt antændes hurtigt.
• Hold altid øje med varm olie og fedt.

▶ Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.

- Tændte gaskogezoner uden pander eller gryder udvikler meget kraftig varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

▶ Gaskogezoner må kun være tændt, när der står en gryde eller pande på dem.

Der udvikles meget kraftig varme, når flere gaskogezoner er brug samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

▶ Gaskogezoner må kun være tændt, när der står en gryde eller pande på dem.
- Indstil det højeste ventilatortrin.
- Brug aldrig to gaskogezoner samtidigt i mere end 15 minutter med maksimal flammestørrelse. To gaskogezoner svarer til én stor brænder.
- Brug aldrig den store brænder længere end 15 minutter med over 5 kW, f.eks. med en wok.

⚠ ADVARSEL – Fare for forbrænding!

■ De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.
▶ Hold børn på sikker afstand.

■ Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

▶ Udfør rengøring indvendig i apparatet med forsigtighed.

■ Genstande, som er placeret oven på apparatet, kan falde ned.

- Stil ikke genstande oven på apparatet.

- Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejlfunktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

• Åbn filterafdækningen langsomt.
• Hold i filterafdækningen, efter at den er åbnet, til den ikke længere svinger.
• Luk filterafdækningen langsomt.

- Fare for tilskadekomst ved åbning og lukning af hængslerne.

▶ Rør ikke ved det bevægelige område ved hængslerne med hænderne.

- Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

⚠ ADVARSEL – Fare for elektrisk stød!

■ Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes hos kundeservi-

- Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.

- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.

Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.

▶ "Kontakt kundeservice." → Sida 43

- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

■ Forkert udførte reparationer er farlige.

- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

Der må kun anvendes originale reservedele til reparation af apparatet.

Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af uddannet fagpersonale.

- Indtrængende fugtighed kan forårsage et elektrisk stød.

- Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

- Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

Undgåelse af tingsskader

Overhold disse henvisninger for at undgå tingskader på apparatet, tilbehør eller køkkenredskaber.

Generelt

Overhold disse anvisninger under brugen af apparatet.

OBS!

■ Kondensvand kan medføre korrosionsskader.

- Tænd for apparatet under madlavning for at undgå kondensvanddannelse.

■ Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.

- Betjeningselementer må aldrig rengøres med en våd klud.

■ Forkert rengøring beskadiger overfladen.

Der må ikke anvendes aggressive eller skurende rengøringsmidler.

▶ Overflader af rustfrit stål må kun rengøres i slibningens retning.

• Rengør aldrig betjeningselementer med et rengøringsmiddel til rustfrit stål.
  ■ Kondensvand fra aftrækskanalen kan beskadige apparatet.
• Aftrækskanalen skal have et fald fra apparatet på mindst 1°.

■ Hvis designer-elementer belastes forkert, kan de knække af.

• Træk ikke i designer-elementerne.
• Hæng ikke genstande på designer-elementerne.

Skån miljøet ved at bruge apparatet ressourceskånsomt, og bortskaf genanvendelige materialer korrekt.

Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

Bortskaf de enkelte dele adskilt efter art. Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

Driftstyper

Ventilationsdrift

Den indsugede luft renses i fedtfilteret og ledes ud i det fri gennem et rørsystem.

Luften må ikke bortledes gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

• Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.
  ■ Hvis udsugningsluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

Recirkulationsdrift

Den indsugede luft renses i fedtfiltrene og et lugtabsorberende filter ledes tilbage i rummet igen.

For at binde lugten skal der være monteret et lugtabsorberende filter ved recirkulationsdrift. Der er flere oplysninger om de forskellige funktioner i recirkulationsdrift i vores katalog eller hos forhandleren. Det nødvendige tilbehør fås hos forhandleren, hos kundeservice eller i online-shoppen.

Lær apparatet at kende

Lær apparatets enkeltdele at kende.

Betjeningselementer

Via betjeningselementerne indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

① 1 2 3 b

① Tænde eller slukke for apparatet

1 Aktivere ventilatortrin 1.

2Aktivere ventilatortrin 2.

3 Aktivere ventilatortrin 3.

b Aktivere eller deaktivere ventilatortrin.

Tænde eller slukke for belysning

Inden den første ibrugtagning

Foretag indstillingerne for den første ibrugtagning. Rengør apparatet og tilbehøret.

Generel betjening

Her findes de vigtigste oplysninger om betjening af apparatet.

Tænde apparatet

▶ Tænd for apparatet med ①
√ Apparatet starter på ventilationstrin 2.

Slukke apparatet

Sluk for apparatet, när det ikke bruges.

▶ Sluk for apparatet med ①
√ Apparatet slukkes. Igangværende funktioner bliver afbrudt.

Indstille ventilatortrin

- Tryk på 1,2 eller 3 for at indstille et andet ventilationstrin.

Aktivere intensivt trin

Hvis der udvikles særlig kraftig lugt eller meget damp fra madlavningen, kan det intensive trin anvendes.

▶ Tryk på b
√ Efter ca. 6 minutter skifter apparatet automatisk ned til ventilationstrin 3.

Slukke Intensivt trin

▶ Tryk på b
Det intensive trin bliver afsluttet før tiden.

Tænde belysning

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

▶ Tryk på 🔒

Slukke belysning

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

Rengøring af flader af rustfrit stål

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør med en rengøringssvamp og varmt opvaskevand, og gnid i slibemønstrets retning.
3. Tør efter med en blød klud.
4. Påfør plejemidlet til rustfrit stål i et ganske tyndt lag med en blød klud.

Tip: Egnede rengøringsmidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

Rengøring af lakerede overflader

1. Følg anvisningerne om rengøringsmidlerne.

2. Brug en rengøringssvamp og varmt opvaskevand til rengøring.

3. Tør efter med en blød klud.

Rengøring af aluminium

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør med en blød klud og et rengøringsmiddel til glas.

Rengøring af kunststof

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør med en blød klud og et rengøringsmiddel til glas.

Rengøring af glas

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør med en blød klud og et rengøringsmiddel til glas.

Rengøring af betjeningselementer

ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan medføre et elektrisk stød.

- Brug ikke meget våde rengøringssvampe.

1. Følg anvisningerne om rengøringsmidlerne.
2. Brug en fugtig rengøringssvamp og varmt opvaskevand til rengøring.
3. Tør efter med en blød klud.

Rengøre filterafdækning

Bemærk

■ Filterafdækningen skal ikke afmonteres.
- Filterafdækningen må ikke rengøres i opvaskemaskine.

1. Følg anvisningerne om rengøringsmidlerne.

2. Rengør med en blød klud og et rengøringsmiddel til glas.

Afmontering af fedtfilter

• Åbn filterafdækningen langsomt.
• Hold i filterafdækningen, efter at den er åbnet, til den ikke længere svinger.

• Luk filterafdækningen langsomt.

• Åbn filterafdækningen.

• OBS! Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

Forudsætning: Fedtfiltrene er afmonteret.

1. Følg anvisningerne om rengøringsmidlerne.

2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice el- ler i online-shoppen.

3. Rengør fedtfiltrene med en børste.

4. Skyl fedtfiltrene grundigt.

5. Lad fedtfiltrene dryppe af.

Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

OBS!

Fedtfiltre kan blive beskadiget, hvis de bliver klemt.

▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Forudsætning: Fedtfiltrene er afmonteret.

1. Følg anvisningerne om rengøringsmidlerne.
2. Placer fedtfiltre løst i opvaskemaskinen. Meget snavsede fedtfiltre må ikke vaskes sammen med service. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.
3. Start opvaskemaskinen. Vælg en temperatur på maksimalt 70 °C.
4. Lad fedtfiltrene dryppe af.

Montage af fedtfiltre

OBS!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
  ▶ Hvis apparatet er defekt, så kontakt kundeservice.

ADVARSEL – Fare for elektrisk stød!

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til repa- ration af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af uddannet fagpersonale.

Funktionsfejl

Fejl Årsag Afhjælpning af fejl
Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.	► Tilslut apparatet til strømnettet.
	Strømforsyning er afbrudt.	► Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.
	Sikringen er defekt.	► Kontroller sikringen i sikringsskabet.
Tastebelysningen fungerer ikke. Styreenheden er defekt.	► Kontakt kundeservice.→ "Kundeservice", Sida 43
Belysningen fungerer ikke. Forskellige årsager er mulige.	► Kontakt kundeservice.→ "Kundeservice", Sida 43► Defekte LED-lamper må kun skiftes af producenten, dennes kundeservice eller af en autoriseret fagmand (el-installatør).

Kundeservice

Kontakt kundeservice, hvis du har spørgsmål vedrørende anvendelse, ikke selv kan afhjælpe en fejl, eller apparatet skal repareres.

Mange problemer kan afhjælpes selv ved hjælp af oplysningerne om fejlafhjælpning i denne vejledning eller på vores hjemmeside. Kontakt vores kundeservice, hvis det ikke er tilfældet.

Vi finder altid en passende løsning og forsøger at undgå unødvendige teknikerbesøg.

Vi garanterer, at apparatet bliver repareret med originale reservedele af uddannet kundeservicepersonale i tilfælde af en garantiydelse og efter udløb af producentgarantien.

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for dit land hos vores kundeservice, den lokale forhandler og på vores hjemmeside.

Hav apparatets produktnummer (E-Nr.) og fabrikationsnummer (FD-Nr.) parat, hvis du kontakter kundeservice. Kontaktdata for kundeservice findes i vedlagte liste over kundeserviceafdelinger eller på vores hjemmeside.

Typeskiltet er afhængigt af model placeret:

indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).
■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

Tilbehør

Anvend originalt tilbehør. Det er tilpasset til apparatet. Her findes en oversigt over tilbehør til apparatet og dets anvendelse.

Tilbehør Bestillingsnummer
Starter-sæt til recirkulationsdrift	LZ11EKU11
Udskiftningsfilter til recirkulationsdrift - ikke regenerbart	LZ52751
CleanAir recirkulations-modul med udskiftningsfilter - ikke regenerbart, rustfrit stål	LZ11FXC56

Tilbehør Bestillingsnummer
Lugtabsorberende filter til CleanAir recirkulations-modul, regenererbart	LZ00XXP00
Clean Air Plus recirkulations-sæt	LZ11DXI16
Clean Air Plus lugtfilter (til udskiftning)	LZ31XXB16
Long Life recirkulations-sæt	LZ10FXJ00

Bortskaffelse

Læs her, hvordan udtjente apparater bortskaffes korrekt.

Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettilslutningsledningens netstik ud.
2. Skær nettislutningsledningen over.
3. Bortskaf apparatet miljørigtigt.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

Montagevejledning

Leveringsomfang

Kontroller efter udpakningen alle dele for transportskader, og om leveringen er fuldstændig.

Overhold alle sikkerhedsafstande for apparatet.

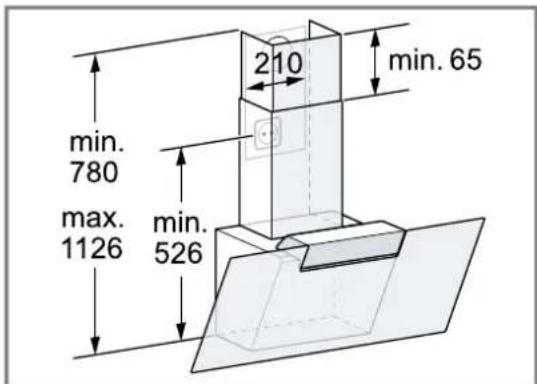

Apparatets mål

Her findes apparatets mål

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

⚠ ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.
▶ Efter indbygningen af apparatet skal nettilslutningsledningens netstik være frit tilgængeligt.
Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
- Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (Fl-afbryder) i strømforsyningskredsen til apparatet.

■ Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.
- Tilslutningskablet må ikke knækkes eller komme i klemme.

- Tilslutningsdata findes på typeskiltet indvendig i apparatet.

■ Fedtfiltret skal afmonteres for at se typeskiltet.

■ Tilslutningskablet er ca. 1,30 m langt.

■ Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.

■ Apparatet opfylder sikkerhedsklasse 1 og må derfor kun anvendes med jordledningstilslutning.

- Strømforsyningen til apparatet må ikke tilsluttes under montagen.

- Det skal sikres, at indbygningen yder berøringsbeskyttelse.

Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparalet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere,

vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggsanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, når apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
• Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

- Opbevar emballagematerialet utilgængeligt for børn.

- Lad ikke børn lege med emballagemateriale.

■ Fedtaflejringer i fedtfiltret kan blive antændt.

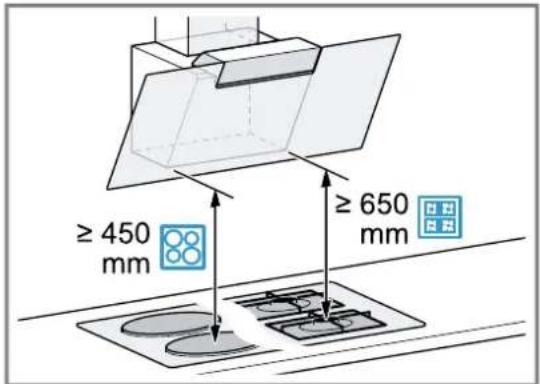

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.
Overhold også anvisningerne for kogesektionen. Hvis der anvendes gas- og el-kogezoner sammen, gælder den største af de angivne afstande.
- Apparatet må kun installeres direkte op ad et højskab eller en væg på den ene side. Afstanden til væggen eller højskabet skal være mindst 50 mm.

■ Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af apparatet.
- Apparatet må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

■ Hvis apparatet ikke er korrekt fastgjort, kan det falde ned.

- Alle befæstigelseselementer skal være monteret fast og sikkert.

■ Fare for tilskadekomst som følge af glassplinter.

▶ Beskyt filterafdækningen mod stød og slag.
- Pas på, at filterafdækningen ikke falder på gulvet.
▶ Brug beskyttelsesbriller under montagen.

■ Apparatet er tungt.

Der kræves 2 personer for at flytte apparatet.
- Anvend kun egnede hjælpemidler.

■ Apparatet er tungt.

• Apparatet må ikke monteres direkte i gipskartonplader eller i lignende lette byggematerialer.
  For korrekt montage af apparatet skal der anvendes et tilstrækkeligt stabilt materiale, som svarer til forholdene i bygningen og apparatets vægt.

- Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejlfunktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

• Åbn filterafdækningen langsomt.
• Hold i filterafdækningen, efter at den er åbnet, til den ikke længere svinger.
• Luk filterafdækningen langsomt.

- Fare for tilskadekomst ved åbning og lukning af hængslerne.

- Rør ikke ved det bevægelige område ved hængslerne med hænderne.

ADVARSEL – Fare for elektrisk stød!

■ Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

- Et beskadiget apparat eller en beskadiget nettislutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettislutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettislutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
▶ "Kontakt kundeservice." → Sida 43
- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

■ Forkert udførte reparationer er farlige.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af uddannet fagpersonale.

■ Forkert udførte installationer er farlige.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.

• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
  Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.

• Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettislutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.

• Sørg under opstilling af apparatet for, at nettilslutningsledningen ikke kommer i klemme eller bliver beskadiget.

■ Brug af apparatet uden jording er farligt.

- I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes hos kundeservice.

Oplysninger om indbygningsforhold

■ Monter dette apparat på en køkkenvæg.

Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

■ Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
■ Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
■ Der må ikke anvendes aftræksrør af brændbare materialer.
- For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

Rundrør

Anvend runde rør med en indvendig diameter på 150 mm (anbefalet) og mindst 120 mm.

Fladkanaler

Fladkanaler skal have et indvendigt tværsnit svarende til de runde rørs diameter:

■ En diameter på 150 mm svarer til ca. 177 cm².

■ En diameter på 120 mm svarer til ca. 113 cm².

■ Ved afvigende rørdiametre skal der indsættes tætningsstrimler.
■ Fladkanaler bør ikke have skarpe bøjninger.

Generelle oplysninger

■ For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres midt over kogesektionen.
- For at kunne få uhindret adgang til apparatet i tilfælde af service skal montagestedet være lettilgængeligt.
■ Apparatets overflader er sarte. Undgå beskadigelser under montagen.

Montage

Forberede apparat

- Tag fedtfiltrene ud. Fedtfiltrene må ikke bøjes, fordi dette kan beskadi- ge dem.

Kontrol af væg

1. Kontroller, at væggen er lodret og tilstrækkelig bæredygtig.
   Apparatet vejer maksimalt 25 kg.
2. Bor huller med en dybde svarende til skruernes længde.
3. Monter apparatet med et befæstigelsesmateriale, der er tilstrækkelig stabilt, og som modsvarer forholdene i bygningen og apparatets vægt.
4. Kontroller, at der ikke befinder sig kabler fra andre apparater i udskæringsområdet.

Forberedelse af væg

1. Dæk kogesektionen til for at undgå beskadigelse.
2. Tag boreskabelonen ud.
   Boreskabelonen af karton er en del af emballagen.
3. Marker en lodret midterlinje på væggen fra loftet til underkanten af apparatet.

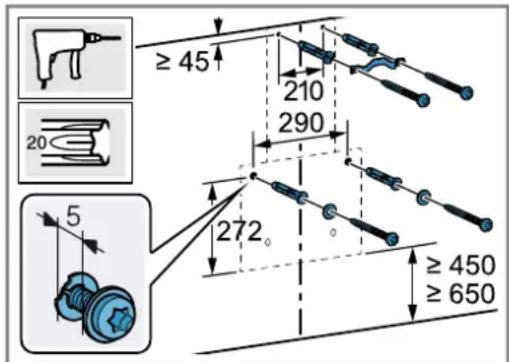

4. Udmål befæstigelsesskruernes placeringer ved hjælp af boreskabelonen, og marker dem.
   Apparatets underkant er identisk med boreskabelonens underkant.
5. Kontroller, at der ikke er elkabler, gas- eller vandrør i området, hvor der skal bores huller.

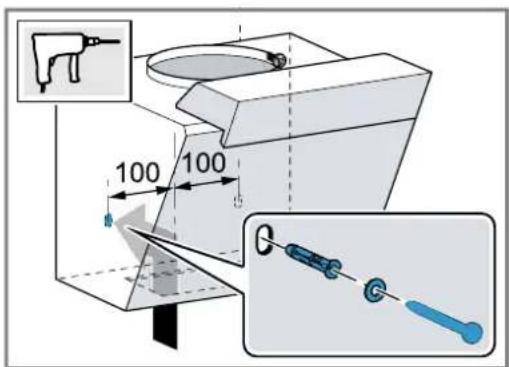

6. Bor hullerne med en diameter på 8 mm.
7. Bor huller med en dybde svarende til skruernes længde.
8. Stik dyvlerne ind, så de flugter med væggen.
9. Skru vinkelbeslagene til aftræksbeklædningen fast.
10. Skru to befæstigelsesskruer med underlagsskiver ind, til der mangler ca. 5 mm.

1. Hæng apparatet op, og indjuster det.

1. Marker hullet til sikringsskruen.

2. Tag apparatet ned igen.

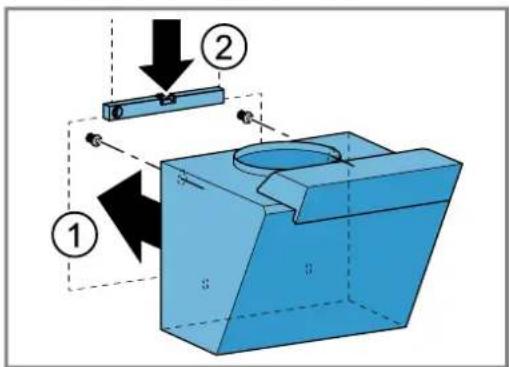

Ophængning af apparat

1. Bor et hul med diameter 8 mm til sikringsskruen.
2. Stik dyvlerne så langt ind, at de flugter med væggen.
3. Hæng apparatet op.
4. Skru sikringsskruen fast sammen med underlagsski- ven.

Brug enten det højre eller det venstre hul.

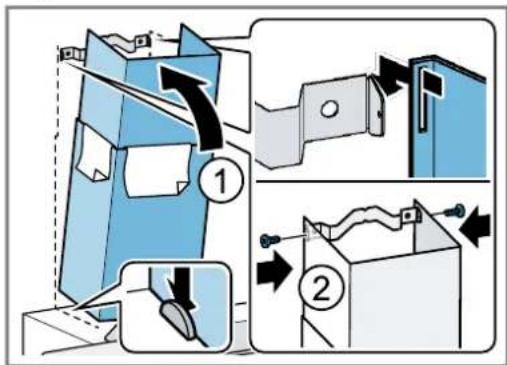

Montage af aftræksbeklædning

1. Fjern klæbebåndet for at skille aftræksbeklædning-erne ad.
2. Fjern beskyttelsesfolien på begge aftræksbeklædninger.
3. Bemærk

■ Læg papir over kanterne på den udvendige aftræksbeklædning for at undgå ridser.
- Slidserne i den indvendige aftræksbeklædning vender nedad.

Skyd aftræksbeklædningerne ind i hinanden.

1. Sæt den underste aftræksbeklædning på holderne i venstre og højre side af apparatet.

2. Skru den øverste aftræksbeklædning fast i vinkelbeslagene i siden med de 2 korte skruer.

Fedtfiltrene må ikke bøjes, fordi dette kan beskadige dem.

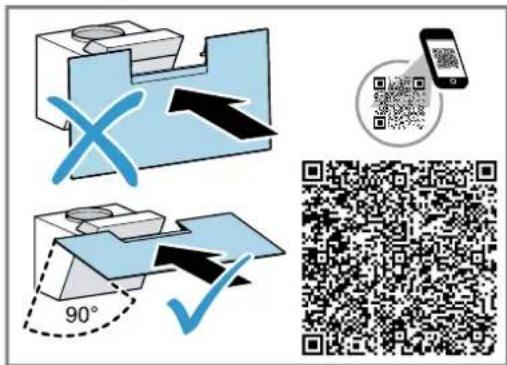

Montage af filterafdækning

• Beskyt filterafdækningen mod stød og slag.

• Pas på, at filterafdækningen ikke falder på gulvet.
  ▶ Brug beskyttelsesbriller under montagen.

• Indjuster filterafdækningen til en vinkel på 90° i forhold til apparatet.

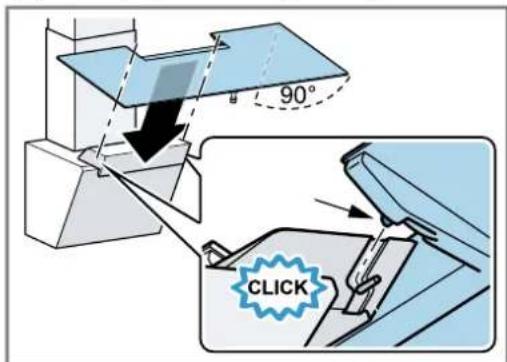

1. Sæt filterafdækningens holdere ind i åbningerne i apparatet, og lad dem gå i indgreb.

1. Fjern kantbeskyttelsen.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

Produceret af BSH Hausgeräte GmbH under varemærkelicens fra Siemens AG

9001471305 (000327)

sv, no, fi, da
