BRUGSANVISNING KI86FHDD0 SIEMENS

Tip til reparation - Køle-/frysekombination

i Om dette dokument....63

1.1 Vigtig information.... 63

1.1.1 Formäl 63

1.2 Forklaring af symboler 63

1.2.1 Fareniveauer 63
1.2.2 Faresymboler.... 63
1.2.3 Advarslernes opbygning 64
1.2.4 Generelle symboler 64

Sikkerhed 65

2.1 Generelle sikkerhedsanvisninger 65

2.1.1 Alle husholdningsapparater 65

Værktøjer og hjælpemidler....66

Reparation 67

4.1 Udskiftning af dørpakning.... 67
4.2 Udskiftning af fladhængsel 68

4.2.1 Fjernelse af fladhængsel 68
4.2.2 Montering af fladhængsel 70

4.3 Udskiftning af dørhylde 71

4.3.1 Fjernelse af dørhylde 71
4.3.2 Montering af dørhylde 71

4.4 Udskiftning af hylde 72

4.4.1 Fjernelse af hylde.... 72
4.4.2 Montering af hylde 72

4.5 Udskiftning af udtrækkelig hylde 73

4.5.1 Fjernelse af udtrækkelig hylde 73
4.5.2 Montering af udtrækkelig hylde 73

4.6 Udskiftning af frostvarebeholder 74

4.6.1 Fjernelse af frostvarebeholder.... 74
4.6.2 Montering af frostvarebeholder 74

4.7 Udskiftning af frugt- og grøntsagsbeholder 75

4.7.1 Fjernelse af frugt- og grøntsagsbeholder 75
4.7.2 Montering af frugt- og grøntsagsbeholder 75

4.8 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning .... 76

4.8.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....76
4.8.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....76

4.9 Udskiftning af kold-og-frisk-beholder 77

4.9.1 Fjernelse af kold-og-frisk-beholder....77
4.9.2 Montering af kold-og-frisk-beholder....77

4.10 Udskiftning af LED-sidebjælkelampe 78

4.10.1 Fjernelse LED-sidebjælkelampe 78
4.10.2 Montering af LED-sidebjælkelampe 79

4.11 Udskiftning af LED-spotlampe....80

4.11.1 Fjernelse af LED-spotlampe 80
4.11.2 Montering af LED-spotlampe 81

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Sugekop[00342224]	∅ 50 mm
Hjælpeværktøj[00342180]	Værktøj til at løsne plastikdele ud "magic tool"
Torx-bit TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

Reparation

4.2 Udskiftning af fladhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren er fjernet. Se monteringsanvisningen.
Døren er åben.

4.2.1 Fjernelse af fladhængsel

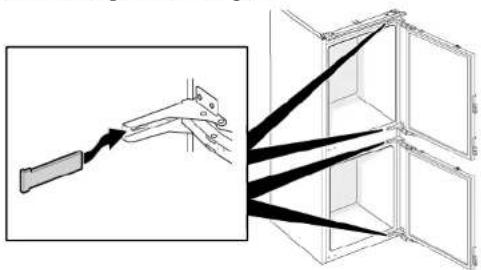

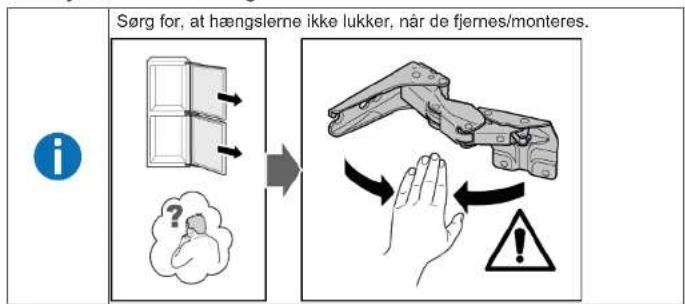

1. Fjern de fire hængslers afdækninger.


1. 1. Løsn de fire skruer (1).

2. Glid den øverste dør ud, og fjern den (2).

1. 1. Fjern de fire skruer (1).

2. Fjem hængslerne (2).

De øverste dørhængsler er fjernet.

1. 1. Løsn de fire skruer (1).

2. Glid den nederste dør ud, og fjern den (2).

1. 1. Fjern de fire skruer (1).

2. Fjern hængslerne (2).

De nederste dørhængsler er fjernet.

Reparation

4.2.2 Montering af fladhængsel

Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.3.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.3.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.4.1 Fjernelse af hylde

Træk hylden ud.

4.4.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af udtrækkelig hylde

Preindstilling:

Døren er åben.

4.5.1 Fjernelse af udtrækkelig hylde

1. Træk den udtrækkelige hylde ud, indtil låsehagen udløses.

1. Sænk den udtrækkelige hylde, og drej den ud til siden.

2. Den udtrækkelig hylde er fjernet.

4.5.2 Montering af udtrækkelig hylde

▶ Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af frostvarebeholder

Preindstilling:

Døren er äben.

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

- Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er åben.

4.7.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).

2. Fjern beholderen (2).

4.7.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

Preindstilling:

Døren er äben.

4.8.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

1. Fjern glaspladen fra rumadskillelsen.

1. Fjern frugt- og grøntsagsbeholderen.→75

2. 1. Tryk på grebet på undersiden i begge sider af rumadskillelsen (1).
3. Træk rumadskillelsen fremad (2).

1. Løft rumadskillelsen, og drej den ud til siden.

Rumadskillelsen er fjemet.

1. 1. Løft frugt- og grøntsagsbeholderens afdækning.

2. Træk frugt- og grøntsagsbeholderens afdækning fremad, og drej den ud til siden.

Frugt- og grøntsagsbeholderens afdækning er fjernet.

4.8.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

- Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af kold-og-frisk-beholder

Preindstilling:

Døren er äben.

4.9.1 Fjernelse af kold-og-frisk-beholder

1. Vip kold-og-frisk-beholderen fremad (1).
2. Fjern kold-og-frisk-beholderen (2).

Kold-og-frisk-beholderen er fjernet.

4.9.2 Montering af kold-og-frisk-beholder

- Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af LED-sidebjælkelampe

Nødvendig værktøj:

Sugekop ∅50 mm [00342224]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe.

Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.10.1 Fjernelse LED-sidebjælkelampe

1. Sæt sugekoppen fast på den øverste tredjedel af LED-sidebjælkelampen.

1. Træk sugekoppen fremad med LED-sidebjælkelampen i en drejende bevægelse.

1. Afbryd LED-sidebjælkelampens elektriske tilslutning.

LED-sidebjælkelampen er fjernet.

4.10.2 Montering af LED-sidebjælkelampe

1. Forbind LED-sidebjælkelampens elektriske tilslutning.
2. Fastgør LED-sidebjælkelampen i dens placering på afdelingens væg (krogene klikker).
   LED-sidebjælkelampen er monteret.

Reparation

4.11 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe.

Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation - Elektriske dele skal repareres af kvalificerede elektrikere. - Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter! Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.11.1 Fjernelse af LED-spotlampe

1. Frigør LED-spotlampens afdækning.

1. Træk LED-spotlampens afdækning indad, og skub den samtidigt fremad.

1. Frigør LED-spotlampemodulet.

▶ Montér i omvendt rækkefølge.
