KIR24NSF3 - Køleskab BOSCH - Gratis brugsanvisning og manual

Produkttype	Køle-/fryseskab
Mål (HxBxD)	1770 mm x 560 mm x 550 mm
Vægt	62 kg
Spænding og frekvens	220-240 V, 50 Hz
Indvendig belysning	LED, E14 fatning
Støjniveau	39 dB
Samlet kapacitet (køleskab + fryser)	276 L
Køleskabskapacitet	197 L
Fryserkapacitet	79 L
Klimaklasse	SN-ST
Energiklasse	E
Kølemiddel	R600a (isobutan)
Afrimningssystem	Automatisk i køleskab, manuelt i fryser
Hyldernes materiale	Sikkerhedsglas
Skuffe til frugt og grønt	Ja, aftagelig
Reversibel dørhængsel	Ja
Antal døre	2
Farve / Overflade	Hvid
Superkølingsfunktion	Ja
Alarm ved åben dør	Ja

Ofte stillede spørgsmål - KIR24NSF3 BOSCH

Hvordan udskifter man dørpakningen på Bosch KIR24NSF3 køleskabet?

For at udskifte pakningen skal du først åbne døren. Fjern den gamle pakning ved at løsne den fra hjørnerne og trække den ud af rillen. Kontrollér, at rillen ikke er beskadiget. Opvarm den nye pakning let med en hårtørrer eller varmt vand, tryk den derefter ind i rillen, startende fra hjørnerne. Sørg for, at de små sidehuller (ventilation) ikke er en defekt.

Hvordan skifter man dørhængslet?

Afbryd apparatet fra strømmen. Åbn døren. Skru de to skruer i det øverste hængsel af med en Torx TX20 spids. Fjern hængslet og døren. Gentag for det nederste hængsel. Monter i omvendt rækkefølge. Brug sikkerhedssko og handsker for at undgå skader.

Hvordan tager man en hylde ud og sætter den i køleskabet?

Med døren åben skal du blot trække hylden ud. For at montere den, indsæt den i styrene og skub den helt ind. Der kræves ingen værktøj.

Hvordan udskifter man flaskeholderen?

Åbn døren og træk flaskeholderen ud. Indsæt derefter den nye holder i de tilsvarende styr i omvendt rækkefølge.

Hvordan udskifter man dørhylden?

Åbn døren og træk hylden opad for at frigøre den. For at montere den nye, sæt den på beslagene og tryk den nedad, indtil den klikker på plads.

Hvordan tager man skuffen til frugt og grønt ud?

Åbn døren og træk skuffen helt ud ved at trække den fremad. Løft den derefter let for at fjerne den. For at montere den, skub skuffen på skinnerne helt ind.

Hvordan udskifter man indvendig pære?

Afbryd apparatet fra strømmen. Fjern tilbehør tæt på lampen. Skub grilldækslet bagud, skub det fremad og fjern det. Skru den defekte pære ud (type E14, 220-240 V) og sæt en ny i. Montér dækslet igen.

Hvad betyder advarselssymbolerne i manualen?

Faregrader angives med ord: 'FARE' (død eller alvorlig skade, hvis ignoreret), 'ADVARSEL' (mulig alvorlig skade), 'FORSIGTIG' (let skade) og 'BEMÆRK' (materielle skader). Symbolerne inkluderer generel advarsel, elektrisk stød, eksplosion, snit, klemning, varme overflader, magnetfelter og stråling.

Hvilke sikkerhedsforanstaltninger skal man tage før reparation af køleskabet?

Afbryd apparatet fra strømnettet mindst 60 sekunder før arbejde. Brug beskyttelseshandsker mod skarpe kanter og sikkerhedssko. Sikre tunge komponenter for at forhindre fald. Brug kun originale reservedele og undgå at røre ved elektroniske moduler, der er følsomme over for elektrostatiske udladninger.

Hvor kan jeg downloade den komplette brugsanvisning?

Du kan downloade manualen i PDF-format fra Boschs websted eller fra sider som notice-facile.com. Søg efter model KIR24NSF3 og vælg det ønskede sprog. Du kan også anmode om en specifik oversættelse ved at angive din e-mail.

BRUGSANVISNING KIR24NSF3 BOSCH

Tip til reparation - Køleskab

i Om dette dokument.... 48

1.1 Vigtig information....48
1.1.1 Formäl 48

1.2 Forklaring af symboler 48

1.2.1 Fareniveauer 48

1.2.2 Faresymboler 48

1.2.3 Advarslernes opbygning 49

1.2.4 Generelle symboler 49

Sikkerhed 50

2.1 Generelle sikkerhedsanvisninger....50

2.1.1 Alle husholdningsapparater 50

Værktøjer og hjælpemidler.... 51

Reparation 52

4.1 Udskiftning af dørpakning....52

4.1.1 Fjernelse af dørpakning.... 52

4.1.2 Montering af dørpakning.... 52

4.2 Udskiftning af dørhængsel 55

4.2.1 Fjernelse af dørhængsel.... 55

4.2.2 Montering af dørhængsel....56

4.3 Udskiftning af hylde 57

4.3.1 Fjernelse af hylde....57

4.3.2 Montering af hylde 57

4.4 Udskiftning af flaskehylde....58

4.4.1 Fjernelse af flaskehylde.... 58

4.4.2 Montering af flaskehylde....58

4.5 Udskiftning af dørhylde 59

4.5.1 Fjernelse af dørhylde.... 59

4.5.2 Montering af dørhylde 59

4.6 Udskiftning af frugt- og grøntsagsbeholder.... 60

4.6.1 Fjernelse af frugt- og grøntsagsbeholder 60

4.6.2 Montering af frugt- og grøntsagsbeholder 60

4.7 Udskiftning af pære 61

4.7.1 Fjernelse af pære 61

4.7.2 Montering af pære....61

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
	Generel advarselsmeddelelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start] Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Torx-bit TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.2.1 Fjernelse af dørhængsel

1. 1. Skru de to skruer ud (1).

2. Frigør det øverste hængsel (2)

3. Bevæg døren ud med det øverste hængsel (3).

1. 1. Fjern døren (1).

2. Fjern det øverste hængsel (2).

Det øverste hængsel er fjernet.

Reparation

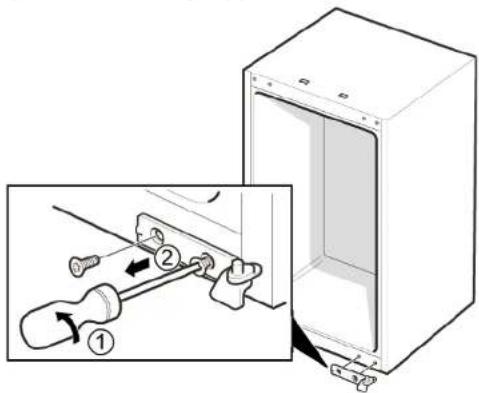

1. 1. Skru de to skruer ud (1).

2. Fjern det nederste hængsel (2).

Det nederste hængsel er fjernet.

4.2.2 Montering af dørhængsel

- Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.3.1 Fjernelse af hylde

Træk hylden ud.

4.3.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af flaskehylde

Preindstilling:

Døren er åben.

4.4.1 Fjernelse af flaskehylde

Træk flaskehylden ud.

Flaskehylden er fjernet.

4.4.2 Montering af flaskehylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.5.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.5.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er åben.

4.6.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).
2. Fjern beholderen (2).

4.6.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af pære

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør i nærheden af lampen er fjernet.

4.7.1 Fjernelse af pære

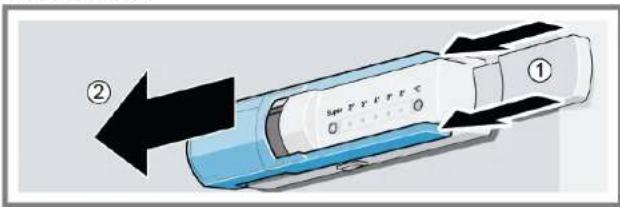

1. Skub på afdækningsgitteret (1).
2. Glid afdækningsgitteret fremad (2).
3. Fjern afdækningsgitteret (3).
4. Skru pæren ud (4).

4.7.2 Montering af pære

Udskift med følgende lysmiddel: 220 VAC – 240 VAC, E14-pæreholder, se wattstyrken på den defekte pære.

Montér i omvendt rækkefølge.
