BRUGSANVISNING IW012J SAMSUNG

Farven og udseendet kan – afhængigt af produktet – være anderledes, og indholdet i brugervjledningen kan ændres uden forudgående varsel for at forbedre ydelsen.

Der kan opkræves et administrationsgebyr i følgende situationer:

(a) Hvis en tekniker tilkaldes på din foranledning, og der ikke er nogen fejl ved produktet (f.eks. hvis brugeren ikke har læst denne brugervejledning).

(b) Hvis du indbringer enheden til et reparationscenter, og der ikke er nogen fejl ved produktet (f.eks. hvis brugeren ikke har læst denne brugervejledning).

Du bliver informeret om størrelsen på administrationsgebyret, inden teknikeren kommer på besøg.

Samsung Electronics harophavsretten til denne manual. Brug eller reproduktion af denne manual, helt eller delvist, uden tilladelse fra Samsung Electronics er forbudt. Andre varemaerker end Samsung Electronics egne, tilharer de respektive ejere.

Indholdsfortegnelse

Inden produktet anvendes

Sikkerhedsforanstaltninger	3
Sikkerhedssymboler	3
Elektricitet og sikkerhed 4
Installation	5
Betjening	6
Rengøring	7

Forberedelser

Porte

8

Tilslutning af enheder

Forholdsregler ved håndtering af kabinetterne	9
Installation af kabinetterne 10
Sådan fjerner du beskyttelsesbeslagene 10
Sådan opretter du forbindelse til kabinetter 11
Understøltede opløsninger pr. installation 11
Tilslutning af strømkablet 12

Specifikationer

Generelt

13

Appendiks

Ansvar for betalingsservice (omkostning for kunderne)	14
Produktet er ikke defekt 14
En produktskade, som kunden har forårsaget 14
Andet	14
Licens	15

Kapitel 01 Inden produktet anvendes

Sikkerhedsforanstaltninger

Følgende sikkerhedsanvisninger er med til at sikre din personlige sikkerhed og forhindre skader på ejendom. Læs nedenstående for at sikre, at produktet anvendes korrekt.

Sikkerhedssymboler

Symbol	Navn Betydning
[0700]	Advarsel!	Der kan opstå alvorlig eller dødelig personskade, hvis instruktionerne ikke følges.
	Forsigtig!	Der kan opstå personskade eller beskadigelse af ejendom, hvis instruktionerne ikke følges.
	Forbud	Forsøg ALDRIG dette.
[KAYA]	Anvisning	Følg vejledningerne.

FORSIGTIG!
RISIKO FOR ELEKTRISK ST∅D. MÅ IKKE ÅBNES.
FORSIGTIG: DÆKSLET MÅ IKKE AFMONTERES, DA DET ∅GER RISIKOEN FOR ELEKTRISK ST∅D.(OG BAGSIDEN) DER ER INGEN INDVENDIGE DELE, SOM SKAL SERVICERES. AL SERVICEARBEJDE SKAL UDF∅RES AF KVALIFICEREDE MEDARBEJDERE.
	Dette symbol indikerer, at der findes højspænding inden i. Det er farligt med enhver form for kontakt med nogen intern del i dette produkt.		Vekselstrømsspænding: Nominel spænding, der er mærket med dette symbol, er vekselstrømsspænding.
	Dette symbol angiver, at vigtige dokumenter om betjening og vedligeholdelse er vedlagt dette produkt.		Jævnstrømsspænding: Nominel spænding, der er mærket med dette symbol, er jævnstrømsspænding.
	Klasse II -produkt: Dette symbol angiver, at der ikke kræves en sikkerhedsforbindelse til elektrisk jord (jordforbindelse). Hvis dette symbol ikke findes på et produkt med en ledning til elnettet, SKAL produktet have en påldellig forbindelse til beskyttende jordforbindelse.		Forsigtig! Se brugervejledning: Dette symbol anmoder brugeren om, at se brugervejledningen for yderligere sikkerhedsrelaterede oplysninger.

Brug ikke en beskadiget strømledning eller et stik eller en løs stikkontakt. Der kan opstå elektrisk stød eller brand.
Der må ikke være tilsluttet flere produkter i samme stikkontakt. Overophedede stikkontakter kan medføre brand.
Rør ikke ved strømstik med våde hånder. Ellers kan der opstå elektrisk stød.
Strømkablet må ikke bojes eller trækkes i med magt. Vær forsigtig med ikke at anbringe strømledningen under en tung genstand.
Beskadigelse af ledningen kan medføre brand eller elektrisk stød.
Strømledningen eller produktet må ikke placeres i nærheden af varmekilder. Der kan opstå brand eller elektrisk stød.
Sæt strømstikket helt ind, så den ikke sidder løst. En løs forbindelse med medføre brand.
Tilslut strømsukket til en jordet suikkontakt (kun isolerede type 1-enheder). Der kan opstå elektrisk stød eller personskader.
Rengør evt. støv omkring stikbenene på strømstikket og stikkontakten med en tør klud. Der kan opstå brand.

Forsigtig!

Strømledningen må ikke tages ud, mens produktet anvendes. Produktet kan blive beskadiget af elektrisk stød.
Brug kan den strømledning, der leveres sammen med produktet fra Samsung. Brug ikke strømledningen sammen med andre produkter. Der kan opstå brand eller elektrisk stød.
Hold den stikkontakt, som strømledningen er tilsluttet til, fri. Strømledningen skal frakobles for at afbryde strømmen til produktet, när der opstår et problem.
Hold i stikket, när du tager strømledningen ud af stikkontakten. Der kan opstå elektrisk stød eller brand.

Installation

Advarsel!

Der må ikke stilles stearinlys, insektskræmmere eller cigarette oven på produktet. Produktet må ikke monteres i nærheden af varmekilder.
Der kan opstå brand.
Produktet må ikke monteres på dårligt ventilerede steder som f.eks. en hylde eller et skab. En forhøjet indvendig temperatur kan medføre en brand.
Produktet må ikke monteres på en ustabil eller vibrerende overflade (usikker hylde, skrå overflade osv).
- Produktet kan falde ned og blive beskadiget og/eller medføre personskade. - Brug af produktet i et område med for meget vibration kan beskadige produktet eller medføre brand.

Produktet må ikke udsættes for direkte sol, varme eller varme genstande som f.eks. en brændeovn.

Produktets levetid kan reduceres, eller det kan medføre brand.

Produktet må ikke monteres inden for børns rækkevidde.

Produktet kan falde ned og beskadige børn.

Madolie, f.eks. sojaolie, kan beskadige eller gøre produktet deformt. Produktet må ikke monteres i et køkken eller i nærheden af køkkenbordet.

Få en tekniker til at montere vægbeslaget.

- Montering ved en Ikke-kvalificeret person kan medføre personskader.

• Brug kun godkendte kabinetter.

Montér produktet mindst 10 cm ud fra væggen for at tillade ventilation.

En forhøjet indvendig temperatur kan medføre en brand.

Hold plastemballagen uden for børns rækkevidde.

Børn kan blive kvalt.

Produktet må ikke monteres i en bil eller et sted, hvor det er udsat for støv, fugt (dryppende vand osv.), olie eller røg.

Der kan opstå brand eller elektrisk stød.

Efter installationen anbefales det at LED Signage-produktet inden brug.

- Se den medfølgende installationsvejledning. Installationsvejledningen kan downloades fra www.samsung.com/displaysolutions.

! Forsigtig!

Produktet må ikke sættes ned på forpartiet.

Skærmen kan blive beskadiget.

Når produktet monteres på et kabinet eller en hylde, skal du sikre, at den nederste kant på produktets forparti stikker frem.

- Produktet kan falde ned og blive beskadiget og/eller medføre personskade.

- Montér kun produktet på kabinetter eller hylder af den rigtige størrelse.

Tab ikke produktet under flytning. Der kan opstå produktfejl eller personskader.

Sæt produktet forsigtigt ned.

Der kan opstä produktfejl eller personskader.

Montering af produktet på et usædvanligt sted (hvor det er udsat for fint støv, kemikalier, ekstreme temperaturer eller megen fugt, eller på et sted, hvor produktet skal køre uafbrudt i længere tid) kan forringe ydeevnen betydeligt.

Sørg for at konsultere Samsungs servicecenter, hvis du vil montere produktet et sådant sted.

Betjening

Advarsel!

Der er højspænding inde i produktet. Du må aldrig selv adskille, reparere eller ændre produktet.

• Der kan opstå brand eller elektrisk stød.

- Kontakt Samsungs servicecenter for reparationer.

Hvis produktet tabes eller den yderste afdækning beskadiges, skal du slukke på afbryderen og tage strømledningen ud. Kontakt derefter Samsungs servicecenter.

Fortsat brug kan medføre brand eller elektrisk stød.

Der må ikke efterlades tunge genstande eller ting, som børn kan lide (legetøj, slik osv.), oven på produktet.

Produktet eller tunge genstande kan falde ned, när børn rækker ud efter legetøjet eller slik, og kan medføre alvorlig personskade.

Flyt ikke produktet ved at trække i strømkablet eller andre kabler.

Der kan opstå fejl i produktet, elektrisk stød eller brand på grund af et beskadiget kabel.

Løft ikke og flyt ikke produktet ved at trække i strømkablet eller andre kabler.

Der kan opstå fejl i produktet, elektrisk stød eller brand på grund af et beskadiget kabel.

Sørg for, at ventilationsåbningerne ikke er blokeret af duge eller gardiner.

En forhøjet indvendig temperatur kan medføre en brand.

Du må ikke indsætte metalgenstande (spisepinde, mønter, hårspænder osv.) eller genstande, der kan brænde nemt (papir, tændstikker osv.), i produktet (via ventilationsåbningen eller ind-/udgangsporte osv).

• Sørg for at slukke produktet, og tag strømstikket ud, när der er kommet vand eller fremmedlegemer ind i produktet. Kontakt derefter Samsungs servicecenter.
• Der kan opstå fejl i produktet, elektrisk stød eller brand.

Du må ikke sætte genstande, der indeholder væske (vaser, kander, flasker osv.), eller metalgenstande oven på produktet.

• Sørg for at slukke produktet, og tag strømstikket ud, när der er kommet vand eller fremmedlegemer ind i produktet. Kontakt derefter Samsungs servicecenter.
• Der kan opstå fejl i produktet, elektrisk stød eller brand.

Inden du flytter produktet, skal du slukke på afbryderen og tage strømledningen og alle andre tilsluttede kabler ud.

Beskadigelse af ledningen kan medføre brand eller elektrisk stød.

Hvis produktet afgiver unormale lyde, en brændt lugt eller røg, skal du straks tage strømledningen ud og kontakte Samsungs servicecenter.

Der kan opstå elektrisk stød eller brand.

Når det lyner eller tordner, skal du slukke for produktet og tage strømkablet ud.

Der kan opstå brand eller elektrisk stød.

Tab ikke genstande og slå ikke på produktet.

Der kan opstå brand eller elektrisk stød.

Hvis der findes en gaslækage, må du ikke røre ved produktet eller strømstikket. Området skal også straks ventileres.

Gnister kan medføre en eksplosion eller brand.

Du må ikke bruge eller opbevare brændbar spray eller brændbare stoffer nær produktet.

Det kan medføre eksplosion eller brand.

! Forsigtig!

Skærmen er lys. Sørg for at have den nødvendige afstand til skærmen.

- Hvis du konstant sidder for tæt på skærmen, kan det skade dine øjne.

- Overhold mindst den anbefalede visningsafstand (pixel afstand x 3,3 m) fra skærmen.

f.eks. På IW008J: 0,84 x 3,5 m = en afstand på mindst 2,9 m anbefales

Brug ikke luftbefugtere omkring produktet.

Der kan opstå brand eller elektrisk stød.

Rør ikke ved skærmen, når produktet har været tændt i længere tid, da den kan blive varm.

Der må ikke placeres tunge genstande på produktet.

Der kan opstå produktfejl eller personskader.

Tag strømledningen ud af stikkontakten, hvis du ikke har plan om at bruge produktet i længere tid (ferie osv).

Ophobning af støv kan sammen med varme medføre brand, elektrisk stød eller strømafledning.

Opbevar mindre tilbehør uden for børns rækkevidde.

Rengøring

LED-strukturen er synlig på skærmens forside. Vær forsigtig med ikke at berøre strukturen. Der kan være en risiko for, at et LED-element falder af eller bliver beskadiget.

For at rengøre de udvendige flader skal du aftørre dem forsigtigt med den bløde renseklud, som fulgte med skærmen.

(Installationsvejledningen kan downloades fra www.samsung.com/displaysolutions.)

Kontakt servicecenteret, hvis produktet skal rengøres indvendigt (der opkræves servicegebyr).

Kapitel 02 Forberedelser

Porte

Førven og faconen på dele kan variere i forhold til det viste. Specifikationer kan ændres uden forudgående varsel for at forbedre kvaliteten,

SERVICE SWITCHING SAMSUNG POWER SERVICE SWITCH DATA OUTWITH FORWARD

Dele Beskrivelse
SERVICE	Beregnet til serviceteknikere.
DATA IN	Sluttes til porten DATA OUT på et adapterkabel eller på det forrige kabinet for at modtage videodata.
SWITCH	Går i fabrikstilstand (tryk og hold inde i 5 sekunder) eller nulstilling til fabrikstilstand (tryk og hold inde i 10 sekunder).
MODE 1/MODE 2	Angiv skærmtilstand:MODE 1: Standby-tilstand (STB: Stand-By)MODE 2: Driftstilstand (O: Operating)
DATA OUT	Sluttes til porten DATA IN på det næste kabinet.
POWER IN	Sluttes til vekselstrøm.
POWER OUT	Slutter strømkablet til det næste kabinet for at understøtte vekselstrøm.

Kapitel 03

Tilslutning af enheder

Forholdsregler ved håndtering af kabinetterne

[Vær forsigtig for at forhindre eksternt chok og tab af produktet]

Hvis du fjerner beskyttelsesbeslagene, skal du være forsigtig for at undgå, at produktet udsættes for eksterne chok eller vibrationer. Sørg for, at produktet ikke falder fra en høj placering.

[Vær forsigtig, så LED'et ikke bliver beskadiget] Sørg for, at produktet ikke udsættes for vibrationer eller eksterne chok, när det ligger fladt på gulvet.

[Vær forsigtig, så hjørnerne ikke beskadiges] Vær meget omhyggeligt, så hjørnerne på kabinettet ikke beskadiges.

[Vær forsigtig, så LED'et ikke bliver beskadiget] Når du har fjernet beskyttelsesbeslagene, må du ikke placere produktet på gulvet med LED'et nedad.

[Vær forsigtig, så LED'et ikke bliver beskadiget af statisk elektricitet] Undgå at tage fat i produktet uden brug af antistatiske handsker.

- Sørg for at have antistatiske handsker på, når du rører ved produktet.

Installation af kabinetterne

• Sørg for, at installationen udføres af en professionel. Hvis du ønskeryderligere oplysninger om installationen, skal du kontakte den forhandler, hvor du købte produktet.
• Installér kabinettet ved at anvende det rammekit, som producenten leverer. Du kan finde flere oplysninger om, hvordan rammekittet installeres, i den medfølgende brugervejledning.
• Samsung Electronics har intet ansvar for skader på produktet og personskader på brugerne eller andre, hvis skaderne pådrages, mens brugerne selv installerer produktet.

Sådan fjerner du beskyttelsesbeslagene

Fjern sikkerhedsbeslaget, inden du fortsætter med installationen.

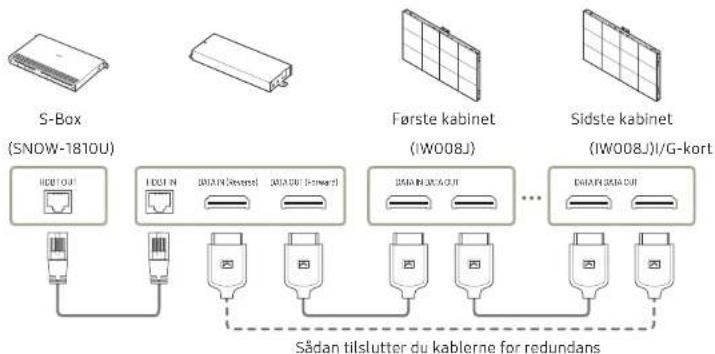

Sådan opretter du forbindelse til kabinetter

Tilslut S-Box (SNOW-1810U) og kabinettet (IW008J) til det installerede kabinet for overførsel af videosignaler.

Milslut S-Box til den eksterne enhed, inden du tilslutter S-Box til kabinettet.
linden du slutter strømmen til kabinetterne, skal du slutte grænsefladekortet til dem.
Tilslut kun én type LED-pitchkabinet til en enkelt S-Box. Det er Ikke muligt at opnå normal billedkvalitet, hvis der er tilsluttet forskellige typer kabinetter. UNDLAD at bruge forskellige typer LED-pitchkabinetter sammen.

1 Tilslut HDBT-terminalerne på S-Box og I/G-kortet med et LAN-kabel.
2 Tilslut I/G-kortene og kabinetterne med OCM-kabler.

Anvend et CAT 6-kabel (*STP-typen) eller højere. *STP: Shielded Twisted Pair
Mislut HDBT'en med et LAN-kabel, som er 15-100 m langt. Hvis du bruger et kabel, der er uden for den specificerede længde, kan signalkvaliteten blive ustabil.
Brug de LAN-kabler, der anbefales på HDBaset-webstedet (http://hdbaset.org/hdbaset-recommended-cables). Hvis der bruges et LAN-kabel, der ikke er anbefalet, kan HDBT-signalerne blive ustabile.

En S-Box (SNOW-1810U) understøtter op til UHD-oplesning, da den har fire indbyggede HDBT OUT-porte.
Avis du vil nyde opløsninger, der overstiger UHD-opløsning, skal du føje S-Box (SNOW-1810U)'er til konfigurationen.

Tilslutning af strømkablet

• Tilslut strømkablet, efter alle kabler er tilsluttet.
• Sørg for at frakoble strømkablet før tilslutning af de eksterne enheder.

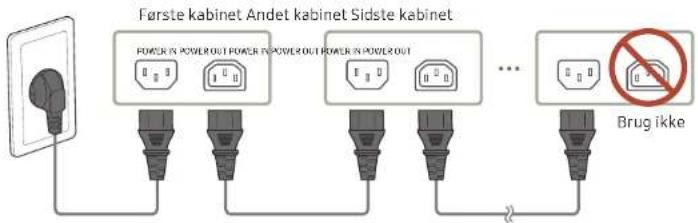

⚠ Forholdsregler, när der skal tilsluttes strøm

Hvis du bruger 110 V, kan der maksimalt tilsluttes tre kabinetter til strømkilden. Hvis du bruger 220 V, kan der maksimalt tilsluttes fire kabinetter til strømkilden.

Avis det anbefalede maksimale antal enheder overstiges, kan det medføre overspænding og derved, at afbryderen slår fra, eller at produktet beskadliges. Sørg for, at antallet af tilsluttede enheder ikke overstiger det anbefalede maks. antal.
Samsung Electronics kan ikke gøres ansvarlige for nogen som helst problemer, der er opstået ved at tilslutte flere enheder end det anbefalede maksimale antal.

Første kabinet Andet kabinet Sidste kabinet POWER IN POWER OUT POWER IN POWER OUT POWER IN POWER OUT ... Brug ikke

Kapitel 04

Specifikationer

Generelt

Modelnavn IW008J
Kabinet	Pixelpitch	0,84 mm
	LED-pixelkonfiguration	Flip Chip LED
	LED-pixelstørrelse (B x H)	0,42 mm x 0,1 mm
	Pixels (række x kolonne)	960 x 540 pixels
	Billedformat (B:H)	16:9 (806,4 x 453,6)
Synkronisering	Opdateringsfrekvens	3840Hz
	Videobilledfrekvens	50/60Hz
Strømforsyning		AC100-240V-50/60HzSe mærkaten på bagsiden af produktet, da standardspændingen kan variere i forskellige lande.
Miljømæssige overvejelser	I drift	Temperatur: 0 °C - 40 °C (32 °F - 104 °F)Fugtighed: 10% - 80%, ikke-kondenserende
	Opbevaring	Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Fugtighed: 5% - 95%, ikke-kondenserende

Plug-and-Play

Denne skærm kan installeres og bruges på ethvert Plug & Play-kompatlbelt system,

Tovejs dataudveksling mellem skærmen og pc-systemet optimerer skærmindstillingerne.

Skærminstallation udføres automatisk. Men du kan om ønsket tilpasse

ette er et klasse B digitalt apparat.

vis du ønsker flere enhedsspecifikationer, skal du besøge webstedet Samsung Electronics.

Kapitel 05 Appendiks

Ansvar for betalingsservice (omkostning for kunderne)

Når der anmodes om service, opkræver vi muligvis (til trods for garantien) et gebyr for serviceteknikerbesøg i følgende tilfælde.

Produktet er ikke defekt

Rengøring af produktet, justering, vejledning, geninstallation osv.

• Hvis en servicetekniker instruerer i, hvordan produktet bruges, eller blot justerer indstillingerne uden at skille produktet ad.
• Hvis en fejl skyldes eksterne miljømæssige faktorer (internet, antenne, kabelsignal osv.)
• Hvis et produkt geninstalleres, eller enheder tilsluttes efter den første installation af produktet efter købet.
• Hvis produktet geninstalleres efter flytning til en anden placering eller flytning til et andet hus.
• Hvis kunden beder om anvendelsesanvisninger pga. et andet firmas produkt.
• Hvis kunden beder om anvisninger i, hvordan netværket eller et andet firmas program produkt bruges.
• Hvis kunden anmoder om softwareinstallation og konfiguration af produktet.
• Hvis en servicetekniker fjerner/rengør støv eller fremmedlegemer inden i produktet.
• Hvis kunden anmoder om en installation efter at have købt et produkt via homeshopping eller online.

Produktskade som følge af kundens fejlbetjening eller forkert reparation.

• Noget har ramt produktet, eller det er blevet tabt.
• Brug af forsynlinger eller separate solgte produkter, som ikke er specificeret af Samsung.
• Reparation foretaget af en person, som ikke er tekniker, hos en outsourcing-servicevirksomhed eller partner af Samsung Electronics Co., Ltd.
• At kunden har ombygget eller repareret produktet.
• Brug af produktet sammen med forkert spænding eller ikke-godkendte elektriske tilslutninger.
• At advarslerne i vejledningen ikke er fulgt.

Andet

• Hvis produktet svigter som følge af naturkatastrofe. (lyn, brand, jordskælv, oversvømmelse osv.)
• Hvis alle forbrugskomponenterne er brugt op. (batteri, toner, lysstofrør, hoved, vibrator, lampe, filter, bånd osv.)
  Avis en kunde anmoder om service, og produktet ikke fejler noget, opkræves der muligvis et servicegebyr. Læs derfor venligst brugervejledningen først.

Licens
