Mærke	Grouw
Model	18052
Produkttype	Motorsav
Motor	Enkeltcylindret, 2-takts, 45 cm³, 1,8 kW
Brændstof	Olie/benzin blanding 1:40 (125 ml olie + 5 L blyfri benzin)
Sværd	16" (406 mm) Oregon 160SDEA095
Kæde	Oregon 91P055X / 91P055E, deling 3/8" (9,525 mm), tykkelse 1,27 mm
Kædehastighed	21,2 m/s
Nettovægt	5,6 kg (uden sværd og kæde)
Brændstoftank kapacitet	500 cm³
Olietank kapacitet	240 cm³
Motor maksimal hastighed	11.000 ±500 omdr./min
Tomgangshastighed	3.050 ±350 omdr./min
Lydtryk (LpA)	102,78 dB(A), K=2,5 dB(A)
Lydeffekt (LWA)	110,07 dB(A), K=2,5 dB(A)
Forreste vibrationer	5,65 m/s² (K=1,5 m/s²)
Bagerste vibrationer	6,027 m/s² (K=1,5 m/s²)
Kædebrems	Automatisk og manuel (håndbeskytter)

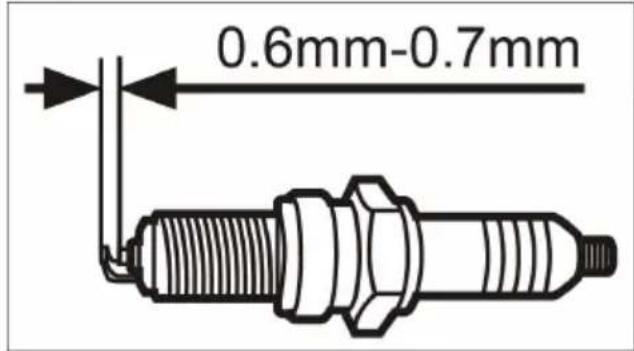

Tænding	Tændrør, elektrodeafstand 0,6-0,7 mm
Kædesmøring	Justerbar automatisk (7 til 13 ml/min ved 7.000 omdr./min)
Primære funktioner	Skæring af træ, afgrening, opskæring
Sikkerhed	Kædebrems, håndbeskytter, tænd/sluk-kontakt, sikkerhedskontakt
Rutinemæssig vedligeholdelse	Rengøring af luftfilter, brændstoffilter, oliefilter, slibning af kæde, justering af karburator
Reservedele	Sværd, kæde, tændrør, luftfilter, brændstoffilter, tandhjul
Generelle oplysninger	Kun udendørs brug; obligatorisk brug af beskyttelsesudstyr (hjelm, briller, handsker osv.)

Ofte stillede spørgsmål - 18052 Grouw

Hvordan starter man motoren kold?

Sæt kontakten på I, aktiver chokeren, tryk 10 gange på primerpumpen, træk i startsnoren indtil start, slå derefter chokeren fra og lad den køre i 30 sekunder.

Hvordan justeres kædespændingen?

Løsn møtrikkerne på sidepladen, drej spændeskruen med uret for at stramme. Kæden skal have et spillerum på 2 til 4 mm midt på sværdet. En ny kæde strækker sig, så kontroller ofte.

Hvilket brændstof skal bruges?

Blanding af blyfri benzin og speciel motorsavs 2-takts olie i forholdet 1:40 (125 ml olie til 5 L benzin). Brug aldrig blyholdig benzin, diesel eller andre brændstoffer.

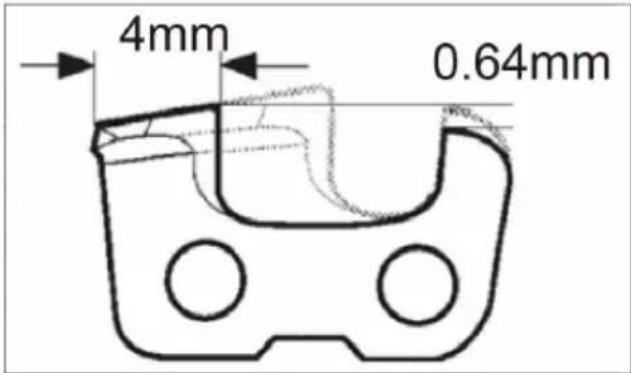

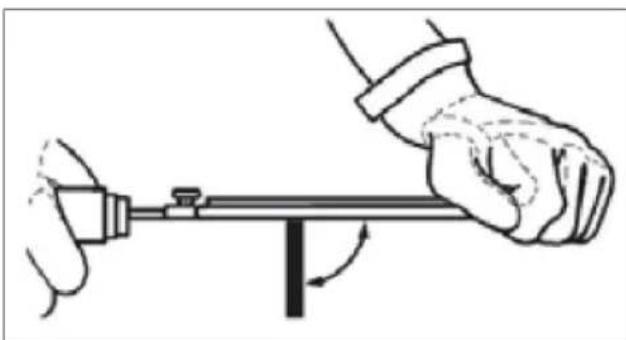

Hvordan sliber man kæden?

Brug en rund fil med en guide i 30° i forhold til sværdet. Fil hver tand med det samme antal slag, filen skal rage 1/5 op over tanden. Juster dybdebegrænserne til 0,65 mm under tænderne.

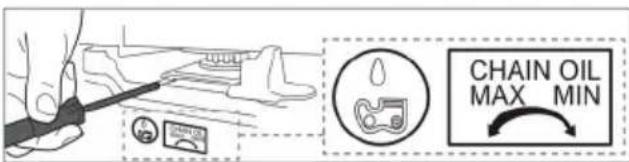

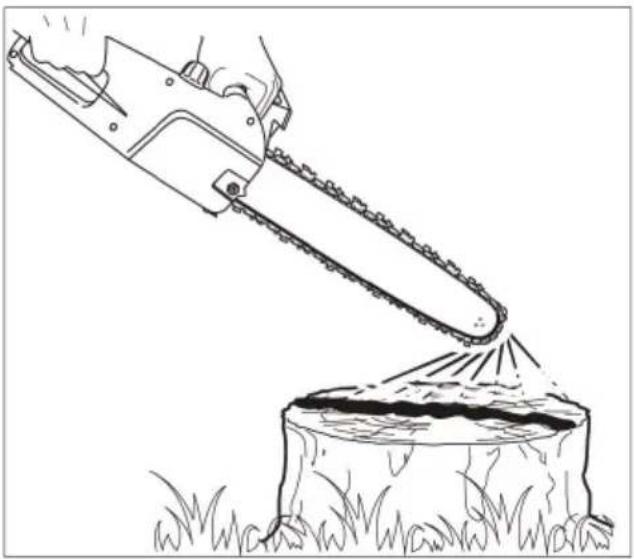

Hvad gør man, hvis kæden ikke smøres?

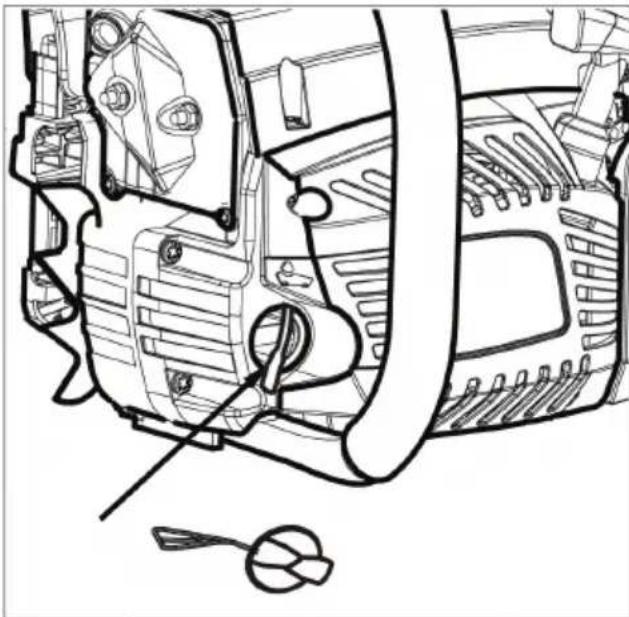

Kontroller oliestanden, rengør olieindløbshullet og oliefilteret. Juster olieskruen under motorsaven: drej med uret for at øge flowet (max 13 ml/min). Hvis problemet fortsætter, kontakt et autoriseret værksted.

Hvordan aktiveres kædebremsen?

Bremsen aktiveres automatisk ved tilbageslag. Til manuel aktivering skal du skubbe håndbeskytteren fremad mod sværdet. For at deaktivere skal du trække håndbeskytteren tilbage, indtil det klikker.

Hvilket beskyttelsesudstyr er nødvendigt?

Brug en hjelm (standard EN397), briller (EN166), høreværn (EN352), anti-vibrations handsker, skæresikre bukser (EN381-5) og sikkerhedssko (EN17250).

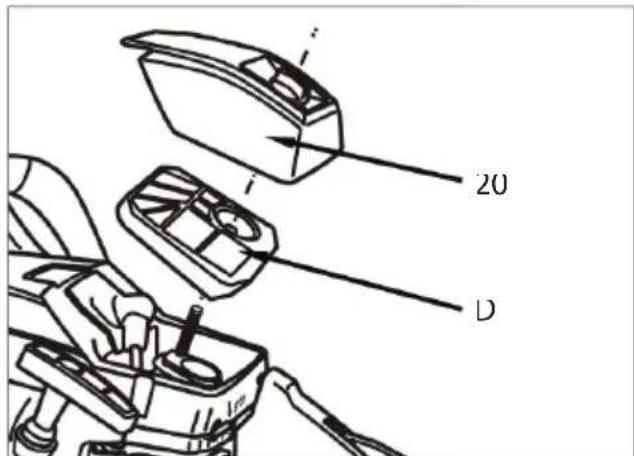

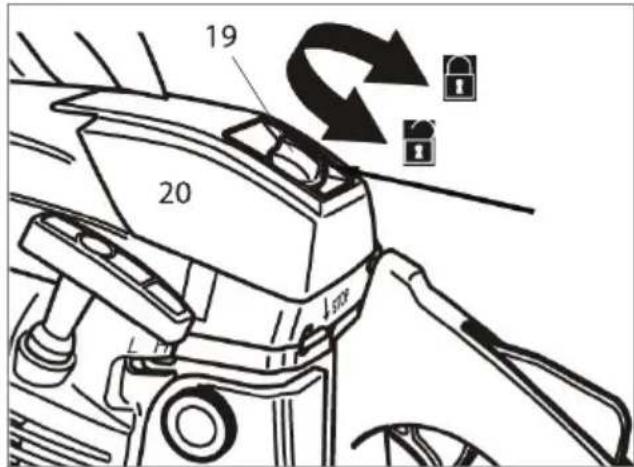

Hvordan rengøres luftfilteret?

Lås knappen op for at fjerne filterdækslet. Tag filterelementet ud, rengør det med trykluft eller vask det i lunkent sæbevand. Lad det tørre helt, hæld et par dråber ren olie på og sæt det tilbage.

Hvad gør man, hvis motoren ikke starter?

Kontroller brændstof, tændrør (elektrodeafstand 0,6-0,7 mm), luftfilter og brændstoffilter. Hvis motoren er våd, skru tændrøret ud og tør det. Sørg for, at kontakten står på I og at chokeren bruges ved kold start.

Hvordan opbevares motorsaven?

Tøm brændstoftanken, rengør maskinen, monter sværdbeskytteren. Opbevar på et tørt og frostfrit sted, utilgængeligt for børn. Rengør køleribberne og sværdet.

BRUGSANVISNING 18052 Grouw

DK: Læs brugsanvisningen før brug

NO: Les bruksanvisningen før bruk!

DK: Brug arbejdshandsker

NO: Bruk arbeidshansker!

DK: Brug egnet fodtøj

Tilbageslag er en hurtig og ukontrollabel bevægelse af kædesaven mod brugeren

DK: Brug ikke maskinen i regnvejr Udsæt ikke maskinen for regnvejr.

NO: Brug ikke maskinen i regnvejr. Udsæt ikke maskinen for regnvejr.

SE: Brug ikke maskinen i regnvejr. Udsæt ikke maskinen for regnvejr.

DK: Betjen aldrig kædesaven med én hånd!

NO: Kjedesagen må aldri betjenes med én hånd.

For at du kan få mest mulig glæde af din nye kædesav, beder vi dig gennemlæse denne brugsanvisning, før du tager kædesaven brug.

Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om kædesavens funktioner

Tekniske data

Motor: 1 cylindret, 2-takt

Sværd: 16" Oregon 160SDEA095

Maks. skærebredde: 36,0 cm

Kæde: Oregon 91P055X / 91P055E

Kædehastighed: 21,2 m/s

Tykkelse af styreled: 1,27 mm (0,05")

Kædehjul: 6 tænder × 9,525 mm (3/8")

Tørvægt uden sværd/kæde: 5,6 kg

Brændstoftankkapacitet: 500 cm ^3

Olietankkapacitet: 240 cm ^3

Maksimal hastighed: 11.000 +/- 500 o/min

Tomgangshastighed: 3.050 +/- 350 o/mir

Lydtryk, L_pA : 102,78 dB(A), Kpa: 2,5 dB(A)

Lydeff ekt, _WA : 110,07 dB(A), Kpa: 2,5 dB(A)

Vibration, for: 5,65 m/s ^2 (K=1,5 m/s ^2 )

Vibration:, bag 6,027 m/s² (K=1,5 m/s²)

Om vibrationsværdien

Tabellen viser, hvor lang tid man dagligt må udsætttes for vibration, hvis vibrationsbelastningen på 2,5 m/s² ikke skal overskrides:

Vibration	Maksimal tid
2,5 m/s^2	8 timer
3,5 m/s^2	4 timer
5,0 m/s^2	2 timer
7,0 m/s^2	1 time
10,0 m/s^2	30 minutter

Særlige sikkerhedsforskrifter

Sikkerhedsforskrifter ved brug af kædesaven

Sørg altid for at bære passende personlige værnemidler, når du arbejder med kædesaven:

• Sikkerhedsbukser med skæreværn fremstillet og godkendt iht. EN381-5.
• Sikkerhedssko med snitbeskyttelse fremstillet og godkendt iht. EN17250:2004.
• Sikkerhedshjelm fremstillet og godkendt iht. EN397.
• Beskyttelsesbriller fremstillet og godkendt iht. EN166.
• Høreværn fremstillet og godkendt iht. EN352.
• Beskyttelseshandsker, som er beregnet til skovarbejde.

Kraftige beskyttelseshandsker kan nedsætte vibrationer i hænderne. Hold regelmæssigt pauser i arbejdet med kædesaven.

Overskrid ikke den maksimale brugstid pr. dag i henhold til skemaet om vibration.

Personer under 18 år må ikke bruge kædesaven

Brugeren skal inden brug have læst brugsanvisningen, være grundigt instrueret i brug af kædesaven og være vidende om de risici, der kan forekomme ved brug af kædesaven

Af hensyn til brugerens sikkerhed må kædesaven kun bruges med den kombination af sværd og kæde, som er angivet i afsnittet Tekniske data, og del må kun bruges originale reservedele ved reparation og vedligehold af kædesaven

Undlad at modifi cere kædesaven på noger måde

Brug aldrig kædesaven, hvis gashånd ta ge sikkerhedsafbryderen og beskyttelses- skærmen med udløser til kædebremsen ikke fungerer korrekt. Du må ikke blokere eller på anden måde sætte beskyttelsesskærmen ud af funktion. Sluk kædesaven, inden kædebremsen løsnes

Følg altid samtlige vedligeholdelsesanvisnir ger for kædesaven i afsnittet Vedligehold

Sørg altid for, at der er tilstrækkelig kædeolie i tanken, og at kæden er h let og smurt

Start aldrig motoren, hvis luftfi Iteret ikke e monteret, eller hvis lyddæmperen er defekt. Stands omgående motoren, hvis der opstår motorproblemer

Sluk motoren, og fj ern kablet fra tændrøret inden du fj erner fastklemte genstande fra kæden, og inden rengøring eller vedligeholdelse at kædesaven.

Brug altid beskyttelseshandsker, när dú håndterer kæden. Hold kæden på afstand af krop, hænder og fí ngre, mens den køre

Kæden må ikke røre ved noget, när motoren startes.

Hold aldrig kædesaven i hånden, när du starter den. Hvis kæden rammer dig, kan du komme alvorligt til skade.

Gå aldrig med kædesaven, mens kæden kører.

Læg aldrig kædesaven fra dig, hvis den ikke er standset helt. Kæden fortsætter med at køre et kort øjeblik, efter at du slipper gashåndtaget.

Hold altid kædesaven med begge hænder i det forreste håndtag og håndgrebet, när den er i brug.

Lad ikke andre personer eller dyr komme tættere end 3 meter på kædesaven, mens den kører.

Sav altid med undersiden af sværdet, når det er muligt, og undgå at save med spidsen af sværdet.

Vær opmærksom på, at kædesaven kan ryste kraftigt eller slå tilbage, när du saver med enden af sværdet.

Brug ikke kædesaven til savning i andre materialer end træ.

Pas på, at du ikke ved et uheld kommer til at save elledninger, telefonkabler eller lignende over, og sørg altid for, at der ikke er mennesker eller dyr i nærheden af kæden, når kædesaven startes eller er i brug.

Fjern sværdet fra arbejdsemnet, mens kæden stadig kører. Hvis kæden standser, mens den er i forbindelse med arbejdsemnet, kan brugeren blive trukket fremad og komme til skade.

Sæt altid beskyttelseskappen på sværdet ved transport eller opbevaring af kædesaven.

Fastgør altid kædesaven under transport, så den ikke kan bevæge sig og forårsage skade på personer og ting.

Sørg for, at kædesaven ikke lækker brændstof under transport eller ved opbevaring.

Rengør altid kædesaven inden opbevaring.

Vær opmærksom på, at støjen fra kædesaven kan forhindre dig i at høre advarsler og lignende. Vær opmærksom på dine omgivelser, mens du bruger kædesaven.

Sikkerhedsforskrifter ved håndtering af brændstof

Motoren kører på olieblandet benzin

1:40. Fyld derfor aldrig ren benzin, diesel, petroleum eller lignende i tanken. Bland kun totaktsolie til kædesave i benzinen.

Bland brændstoff et i den medfølgende beholder. Sørg for, at benzinen og olien er blandet grundigt inden påfyldning

Sørg for tilstrækkelig ventilation, når du blander og påfylder brændstof.

Påfyld aldrig brændstof eller kædeolie, mens motoren kører eller er varm, da det kan medføre brandfare. Vent altid, indtil den ei kølet af.

Rygning og brug af åben ild under påfyldning af brændstof og brug af kædesaven er forbudt.

Päfyld aldrig brændstof i lukkede rum.

Påfyldning af brændstof skal ske udendørs.

Påfyld ikke for meget brændstof eller kædeolie, da det medtører brandfare.

Aftør eventuelt spildt brændstof med en tør klud efter brændstofpåfyldning.

Kontrollér, at brændstofdækslet slutter tæt, da brændstofl ækager kan medføre brandfare.

Efter påfyldning skal kædesaven startes i en afstand af mindst 3 meter fra brændstofbeholderen og påfyldningsstedet.

Brændstoff et skal opbevares utilgængelig for børn i en tydeligt mærket og godkendt beholder.

Sikkerhedsforskrifter ved anvendelsesområde

Kædesaven må kun bruges udendørs.

Udstødningsgasserne indeholder kulilte og kulbrinte, der er livstarlige for både mennesker og dyr, hvis de indåndes

Brug ikke kædesaven i kraftig blæst eller nedbør eller ved dårlig sigtbarhed.

Brug kun kædesaven i dagslys.

Brug aldrig kædesaven stående på en stige eller lignende, og klatr ikke op i træer med kædesaven, medmindre du er særligt uddannet til dette. Sørg altid for at stå fast og sikkert på jorden.

Hold øje med underlaget, når du bruger kædesaven. Afsavede grene på jorden udgør en sikkerhedsrisiko, hvis du snubler over dem under savning.

Planlæg savningen, inden du saver. Sørg for, at du eller andre ikke kan blive ramt at afsavede grene eller lignende.

Motorens dele bliver varme under brug.

Undgå at berøre dem, og lad ikke kædesaven ligge på letantændeligt materiale (tørt græs, visne blade etc.), så længe motoren er varm.

Opbevar brændbare materialer på sikker afstand af motoren, da udstødningsgasserne er meget varme og kan antænde materialerne.

Risici for personskade

Ved brug af kædesaven skal du være særligt opmærksom på følgende risici

• Kontakt med uafskærmet savkæde (risiko for snitsår og læsion)
• Uforudset pludselig bevægelse af sværdet (risiko for snitsår og læsion)
• Bortslyngning af savkædedele (risiko for læsion og øjenskader),
• Bortslyngning af skæremateriale (risiko for læsion og øjenskader)
• Indånding af brændstofdampe, udstødningsgasser og savsmuld (risiko for forgiftning og lungeskade);
• Hudkontakt med benzin og olie (risiko for allergi og kræft)
• Kontakt med varm lyddæmper (risiko for forbrænding)
• Støj (risiko for høreskader ved manglende brug af godkendt høreværn)

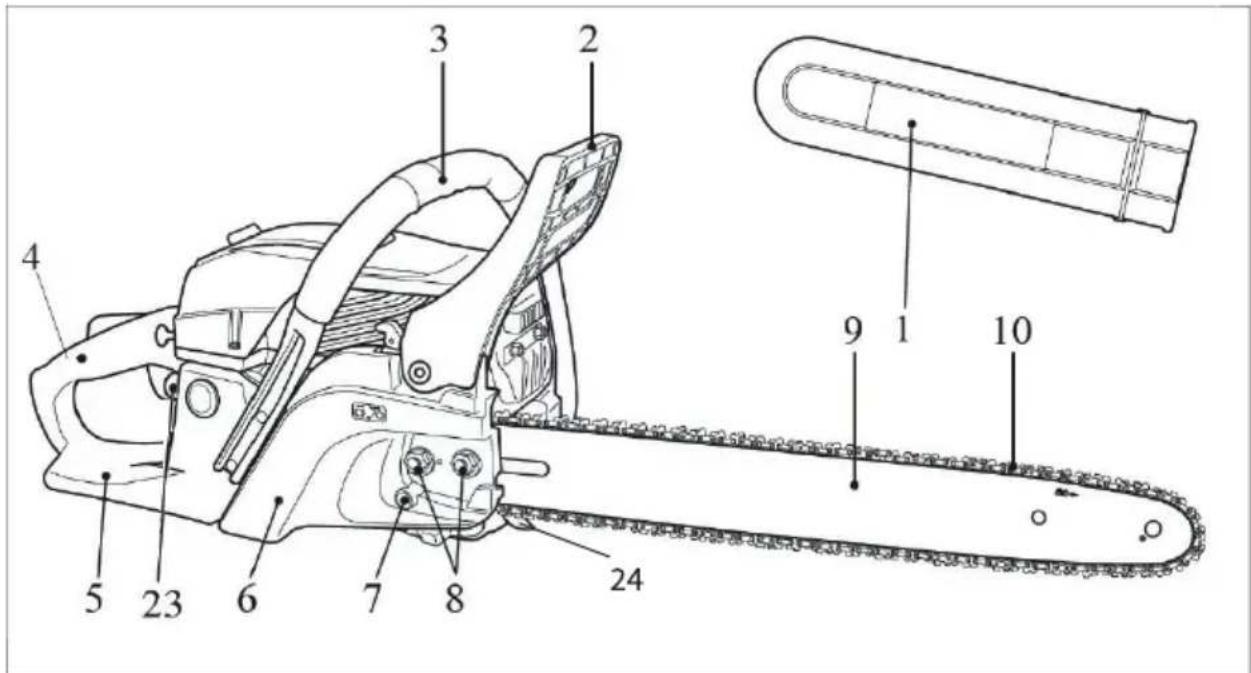

Kædesavens dele

1. Beskyttelseskappe til sværd
2. Beskyttelsesskærm med kædebremse
3. Forreste håndtag
4. Bageste håndtag
5. Händbeskytter
6. Sideplade
7. Kædestrammer
8. Møtrikker til sværd
9. Sværd
10. Kæde
11. Dæksel til brændstoftank
12. Dæksel til olietank
13. Starthåndtag
14. Afbryderknap
15. Sideplade
16. Gashändtag
17. Sikkerhedsafbryder
18. Choker
19. Låseknap til luftfi Ite
20. Dæksel over luftfi Itei
21. Dæksel over motor
22. Tomgangsskrue
23. Primer
24. Barkstøc

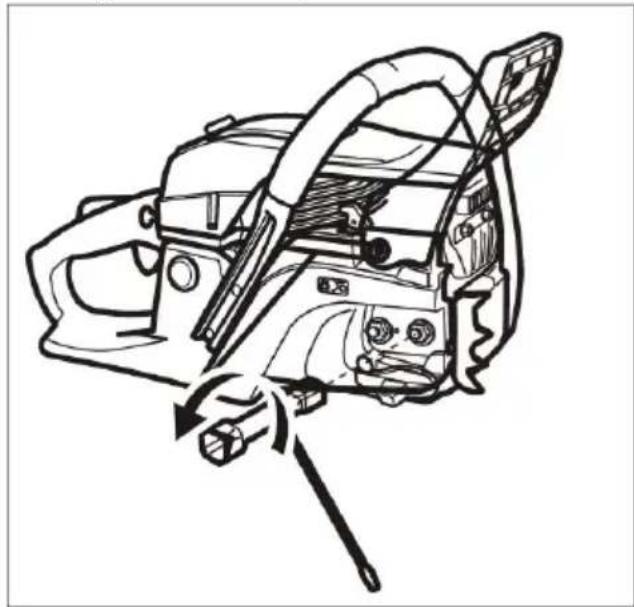

Montering af sværd og kæde

Træk beskyttelsesskærmen (2) i retning af det forreste håndgreb for at sikre, at kædebremsen ikke er aktiveret.

Fjern møtrikkerne (8) fra sidepladen (6) over kædehjulet. Løft sidepladen at.

Flyt kædestrammerbolten helt ned mod kædehjulet.

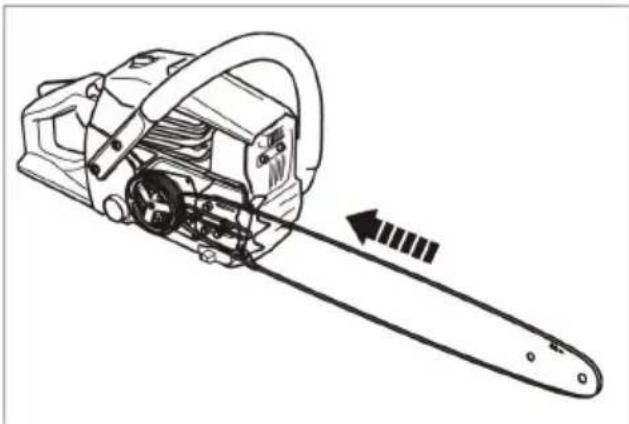

Læg sværdet (9) på kædesaven, så kædestrammerbolten passer ind i hullet.

Læg kæden (10) omkring kædehjulet og i rillen i sværdet (A).

Kontrollér, at kæden er monteret korrekt i forhold til omløbsretningen (A).

Monter sidepladen (B) og sværdet ved at skrue läsemøtrikkerne fast med hånden, mens du løfter sværdets ende opad (C).

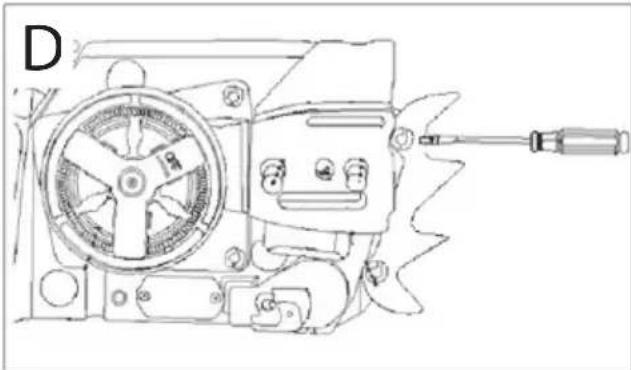

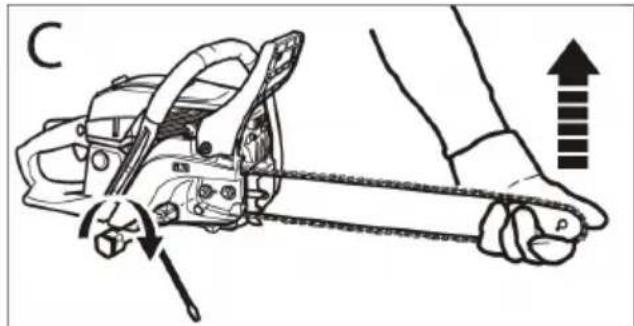

Drej kædestrammerskruen, til kædens styreled rører undersiden af sværdet.

Spænd møtrikkerne fast, og stram kæden endeligt, mens du holder sværdets ende opad (C).

Montering af barkstød

Placer barkstødet på savkroppen i forbindelse med montering af sværdet. Brug medfølgende unbrakonøgle, og skru de to unbrakoskruer fast (D).

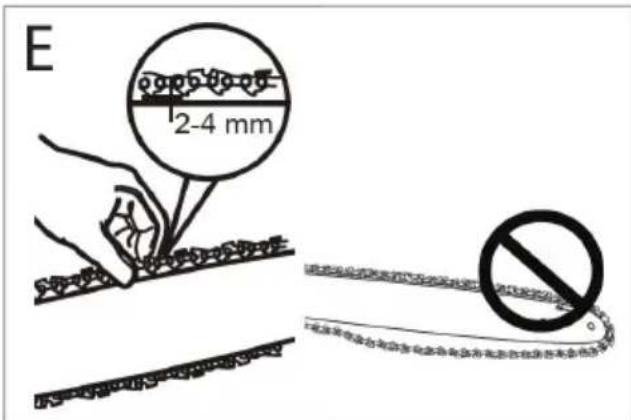

Stramning af kæde

Kædens stramning justeres ved at dreje kædestrammerskruen. Drej skruen med uret for at stramme kæden og mod uret for at løsne den. Kæden skal kunne løftes nogle få millimeter fra sværdet på midten af sværdet. Kæden må ikke hænge under sværdet (E).

Bemærk! En ny kæde udvider sig i starten. Det er derfor vigtigt, at kædens stramning kontrolleres ofte i løbet af savens første driftstimer. Smør regelmæssigt kæden med kædeolie manuelt.

Bemærk! Løsn låsemøtrikkerne, inden du justerer kædestrammeren, da delene ellers kan tage skade.

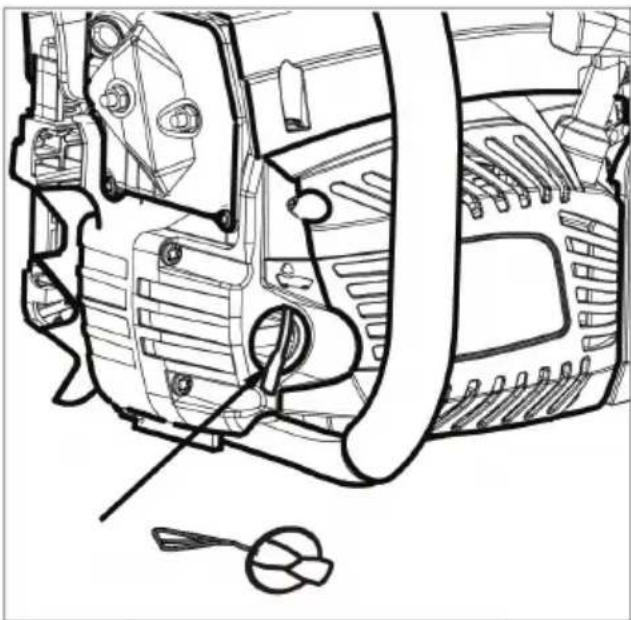

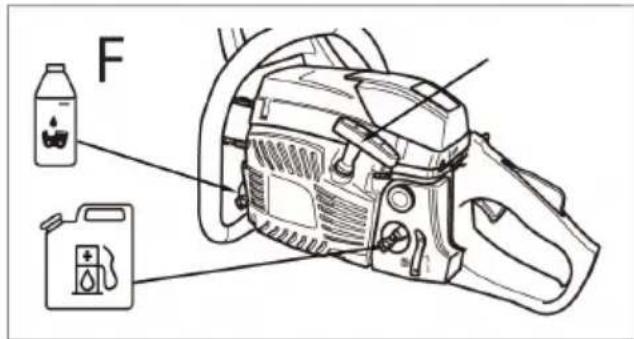

Päfyldning af brændstof

Skru dækslet (11) af brændstoftanken, og påfyld brændstof (blanding af egnet totaktsolie og blyfri benzin i blandingsforholdet 1:40). Skru dækslet på igen, og kontrollér, at det slutter tæt (F).

Påfyldning af kædeolie

Skru dækslet (12) af olietanken, og påfyld ny kædeolie. Skru dækslet på igen, og kontrollér, at det slutter tæt.

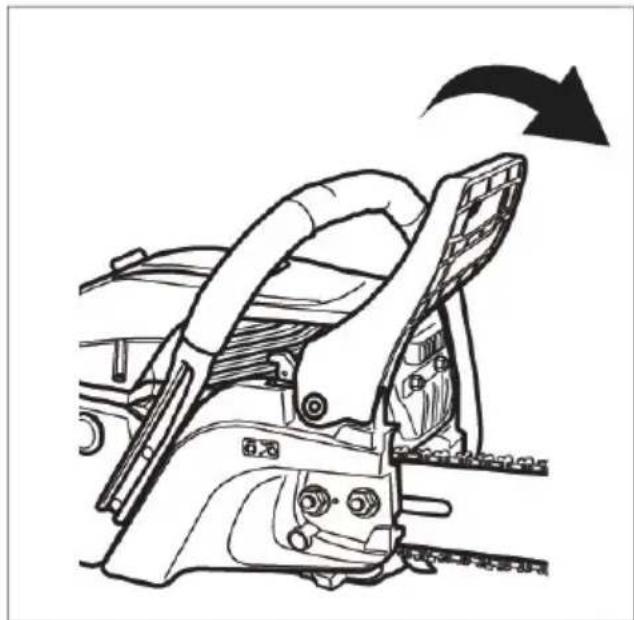

Kædebremse

Kædesaven er udstyret med en automatisk kædebremse, som standser kædens rotation i tilfælde af, at kædesaven slår tilbage.

Kædebremsen kan også aktiveres manuelt ved at skubbe beskyttelsesskærmen fremad mod sværdet.

Hvis kædebremsen aktiveres under brug af kædesaven, skal du omgående slippe gashåndtaget, da koblingen ellers kan tage skade.

Kontrollér kædebremsen før hver brug!

Kontrol af kædebremsen

Med motoren standset:

Træk beskyttelsesskærmen baglæns mod saven for at slå kædebremsen fra. Der lyder et klik, när beskyttelsesskærmen fl yttes mellem åben og läst position.

Lad sværdet slå mod en rod eller en gren.

Beskyttelsesskærmen slås fremad og aktiverer kædebremsen. Hvor stor en kratt, der skal til for at aktivere kædebremsen, afhænger af sværdets længde.

Lad motoren køre med maksimal hastighed i 1-2 sekunder.

Skub beskyttelsesskærmen fremad med venstre hånd. Kæden skal stoppe omgående. Slip gashändtaget.

Hvis kæden ikke stopper omgående, eller ikke stopper helt, när kædebremsen aktiveres, skal kædesaven efterses af en kvalifi ceret reparatør

Vigtigt!

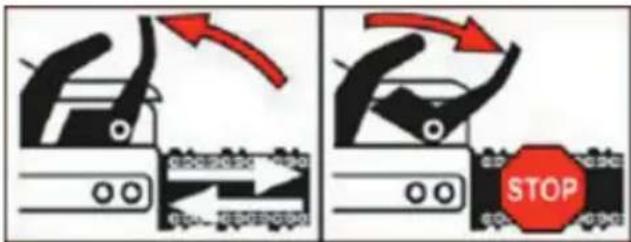

Kædebremsen er DEAKTIVERET (kæden kan bevæge sig), när BREMSEARMEN ER TRUKKET TILBAGE OG LÅST.

Kædebremsen er AKTIVERET (kæden er blokeret), när bremsearmen er vippet fremad. Du bør da ikke være i stand til at bevæge kæden.

Brug

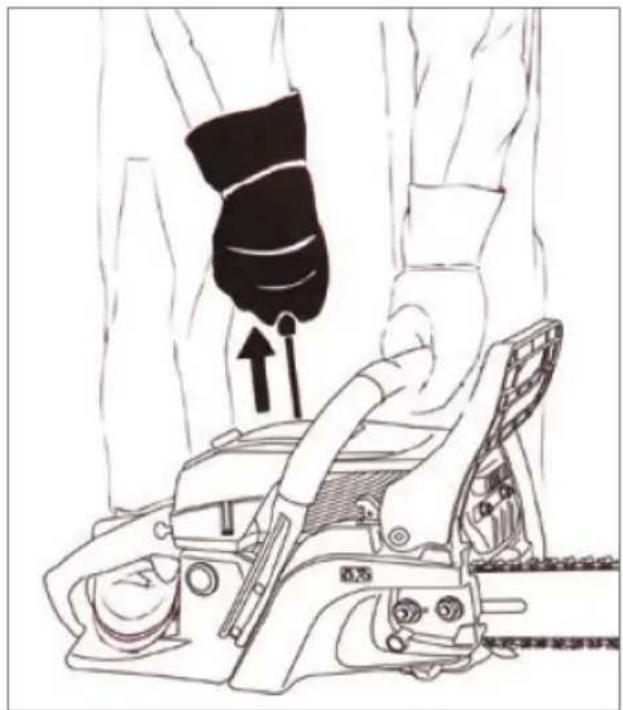

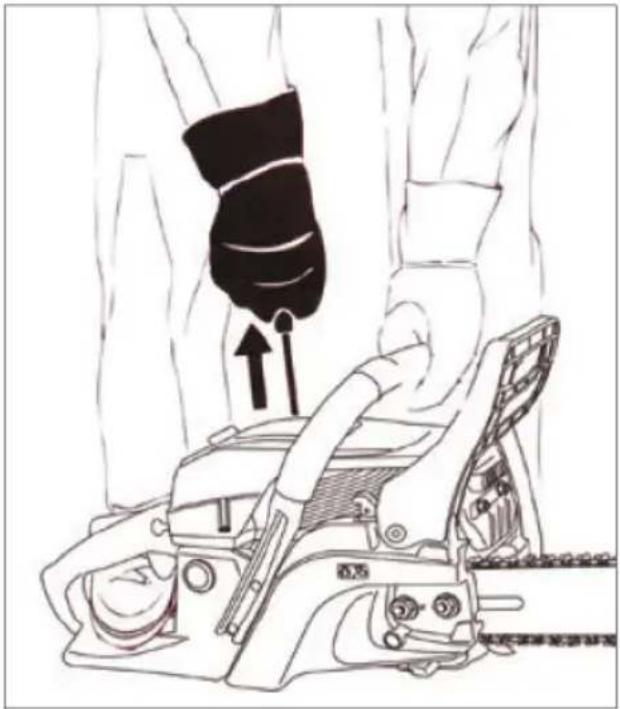

Start af kold motor

Læg kædesaven på jorden.

Træk i starchåndtaget, indtil motoren er ved at starte, men nøjst 5 gange.

škub chokeren (18) ind.

Træk i starchändtaget, indtil notoren starter.

Aktivér kædebremsen.

Deaktiver kædebremsen.

Sæt afbryderknappen (14) på positionen "I"

Tryk gashändtaget og sikkerhedsafbryderen ind for at bruge kædesaven.

Træk chokeren (18) ud.

Tryk 10 gange på primeren (23), indtil brændstof er synligt i den.

Vær opmærksom på, at kæden kører rundt, när du giver motoren gas!

Kæden må ikke køre rundt, när motoren går i tomgang. Hvis den gør det, skal du indstille tomgangshastigheden som beskrevet under Justering af karburator i afsnittet Vedligehold.

Start af varm motor

En varm motor startes på samme måde som en kold med den forskel, at du ikke skal trække chokeren ud.

Standsning af motor

Slip gashåndtaget, og lad motoren gå i tomgang lidt tid.

Vip afbryderknappen nedad til positionen Stop.

Tilkøring af motor

Motoren skal køres til de første 20 driftstimer. Undlad at køre med fuld gas eller høj hastighed i længere tid ad gangen i de første 20 driftstimer.

Automatisk kædesmøring

Du kan indstille smøringen ved hjælp af justeringsskruen på savens underside.

Start kædesaven, og peg sværdet nedad mod en træstub eller lignende. Hvis der kommer oliestænk på træstubben, fungerer den automatiske kædesmøring korrekt. Hvis der ikke gør, skal du afmontere kæden og sværdet og rengøre smørehullet. Hvis det ikke hjælper, skal kædesaven indleveres til en autoriseret reparatør.

Kontroller før hver brug, at kædesaven er i fuldt funktionsdygtig stand, at der er påfyldt brændstof og kædeolie, at kæden er slebet og strammet korrekt, og at kædebremsen fungerer korrekt.

Start motoren.

Hold saven med begge hænder på håndtagene (3, 4). Løft sværdet til arbejdsområdet.

Tryk sikkerhedsafbryderen (17) og gashåndtaget (16) ind. Hvis du slipper sikkerhedsafbryderen eller gashåndtaget, standser kæden.

Påbegynd savningen, när kæden har opnået den ønskede hastighed.

Tynde grene kan saves med ét snit. For at forhindre fl osning og afbrækning bør grenen saves af i fl ere stykker

Ved savning i tykkere grene skal du først save på grenens underside for at forhindre, at grenen brækker af, og herefter save ned på grenens overside. Sav til sidst grenen af helt inde ved stammen. Forsegl eventuelt savefl aden for at undgå, at træet bløder, hvis du foretager beskæring på blivende træer.

Brug en solid savbuk ved savning af brænde. Sæt saven fast på tømmerstykket ved hjælp af barkstødet forrest på saven, og sav det over ved at vippe savens bagende op med barkstødet som omdrejningspunkt.

Slip omgående gashåndtaget, hvis kæden binder eller sidder fast i grenen. Hvis kæden binder, og saven slår tilbage, aktiveres kædebremsen ved, at beskyttelsesskærmen skubbes fremad mod sværdet. Du kan udløse kædebremsen ved at trække beskyttelsesskærmen hen mod dig igen. Sluk motoren, inden kædebremsen udløses.

Når kæden bliver varm, udvider den sig.

Kontrollér jævnligt, om kæden skal strammes yderligere, så den ikke falder af sværdet. Hvis kæden strammes yderligere, mens den er varm, skal den løsnes, når den køler af, så den ikke sidder for stramt.

_ad kædesaven køle af efter brug.

Rengør kædesaven med en børste eller: rykluft.

Aftør kædesavens ydre dele med en hårdt opvredet klud.

Sørg altid for at holde rillen i sværdet fri for savsmuld og barkrester, da kæden ellers ikke Oliver smurt korrekt.

Brug trykluft til at blæse rillen ren. Afmonter eventuelt kæden, og rengør rillen, hvis du ikke kan rengøre rillen helt med kæden monteret.

Smør jævnligt kædehjulet forrest på sværdet. Tag kæden af, rens rillen i sværdet, og dryp kædesavsolie ned til kædehjulet.

- hold smørehullet på sværdet rent, så :ilførslen af kædeolie ikke blokeres.

Vær omhyggelig med at rengøre køleribberne omkring cylinderen, da saven ellers kan overophedes under brug.

sæt beskyttelseskappen på sværdet, inden cædesaven stilles bort til opbevaring.

Aftøm brændstoff et i en egnet beholder, og opbevar kædesaven utilgængeligt for børn på et tørt og frostfrit sted.

Vedligehold

Kontrol af kæde

En skarp kæde laver store savspåner, mens en sløv kæde laver savsmuld. Når kæden er blevet sløv, skal saven også presses mod træet for at tage ved, og risikoen for at saven slår tilbage øges markant.

Når kæden ikke længere er skarp, skal tænderne skærpes ved hjælp af en rundfi I med fi lepåsats (A), en fl adfi I (B) og e ryttermål (C).

Du kan også bruge en elektrisk kædesliber.

A

B

C

Vær forsigtig ved skærpning af tænderne - brug handsker!

Udskift kæden, när tænderne er slidt ned til slidmærket, eller hvis de er blevet smallere end 4 mm.

1. Fastgør kædesavens sværd i en skruestik eller et savspor i en træstub. Kædesaven skal sidde så fast som muligt.

2. Kædens tænder peger skiftevis i modsat retning af hinanden. Du skal først slibe det ene sæt tænder, og derefter vende saven og slibe det andet sæt tænder. Tænderne skal slibes fra den side, som de peger ud mod.

Afmærk den første tand med en tusch eller lignende, så du kan se, hvornår du har slebet tænderne hele vejen rundt på kæden.

1. Læg fi len vandret an mod en tand, og skub fi len fremad i en vinkel på 30° i forhold til sværdet.

Træk ikke fi len bagud, men løft fi len op, og fi l fremad igen.

Fil hver tand med det samme antal strøg med f1 len.

1. Filens overside skal rage cirka 1/5 op over tanden.

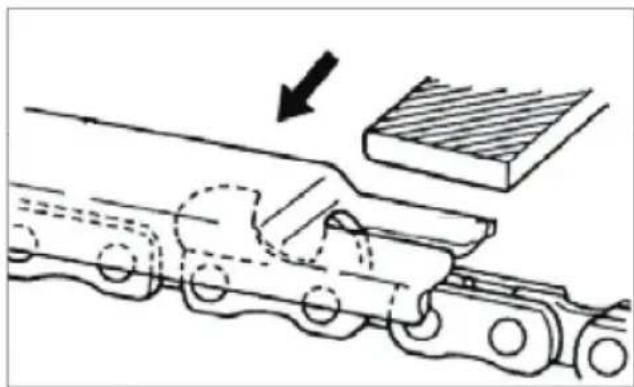

1. Fil til sidst rytterne ved hjælp af et ryttermål og en fl adfi l. Rytterne skal alle have samme højde og være cirka 0,65 mm lavere end tænderne.

Når kæden er slidt ned, skal den udskiftes.

Afmonter kæden og sværdet som beskrevet i afsnittet Samling og klargøring.

Tag kæden af sværdet, og rengør sværdet, beskyttelsesdækslet samt motorhuset grundigt med trykluft eller en børste. Vær særligt opmærksom på at rengøre smørehullet til kæden og sværdet.

Kontrollér, om sværdet og kædehjulet er nedslidt, og udskift dem, hvis de er.

Bemærk! Smid ikke den brugte kæde ud sammen med husholdningsaff aldet, men bortskaf den korrekt i henhold til de regler, der gælder i din kommune.

Monter den nye kæde på sværdet.

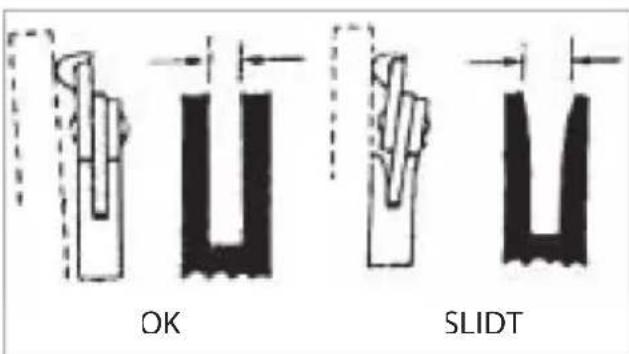

Kontrol af sværd

Læg en vinkel mod sværdet, og tryk den mod kæden. Hvis der er en åbning mellem vinklen og sværdet, er sværdet i orden.

Hvis vinklen ligger helt tæt mod sværdet, er rillen i sværdet slidt, og sværdet skal udskiftes.

Bemærk! Du kan få sværdet til at holde længere ved af og til at at vende det på kædesaven.

Rengøring af luftfi Itei

Luftfi Iteret skal rengøres med jævne mellemrum.

Afmonter dækslet over luftfi Iteret (20) ved at dreje på låseknappen (19).

Løft fi Iterelementet (D) ud

Rengør fi Iterelementet ved hjælp af trykluft Hvis det er meget snavset, kan du vaske det i varmt vand tilsat lidt rengøringsmiddel. Lad fi Iterelementet tørre helt og hæld lidt rer olie på det, inden det monteres igen. Aftør indersiden af fi Iterdækslet med en fugtiç klud. Hvis fi Iterelementet er beskadiget eller slidt, skal det udskiftes.

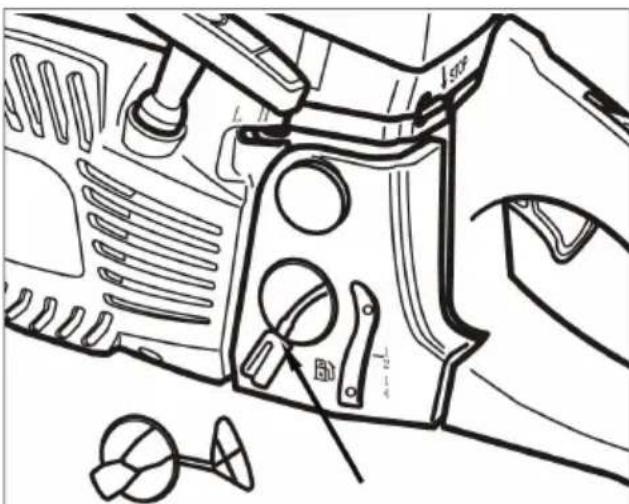

Rengøring af brændstoffi Ite

Brug et stykke ståltråd e.l. til at tage fi lteret ud af brændstoftanken.

Skyl f h Iteret grundigt med benzin, eller udskift det. Pas på, at der ikke trænger støv eller snavs ind i tanken under rengøringen.

Rengøring af oliefi Itei

Brug et stykke stältråd e.l. til at tage fi lteret ud af olietanken.

Skyl fi Iteret grundigt med benzin, eller udskift det. Hvis der er snavs i olietanken, skal den skylles med benzin.

Rengøring af tændrør

Tændrøret sidder bag luftfi Iteret. Afmonte tændrøret ved hjælp af en tændrørsnøgle, og fj ern afl ejringer fra det med en stålbørste Kontrollér med et søgerblad, at elektrodeafstanden er 0,6-0,7 mm, og juster den, hvis den ikke er.

Hvis tændrøret er sodet til, skal det rengøres eller udskiftes. Udskift tændrøret med et nyt af samme type.

Justering af karburator

Hvis kædesaven ikke fungerer optimalt, kan dens driftshastighed fi njusteres på karburatoren.

Rengør først luft- og brændstoffi Itrene, og kontrollér, at der er påfyldt korrekt blandet brændstof og kædeolie (1:40).

Start motoren.

Fjern plastproppen ved position (22), og indstil tomgangsskruen (22) inde bagved, så der er en passende sikkerhedsmargin mellem tomgang og tilkobling. Kæden må ikke køre rundt på sværdet, när motoren går i tomgang.

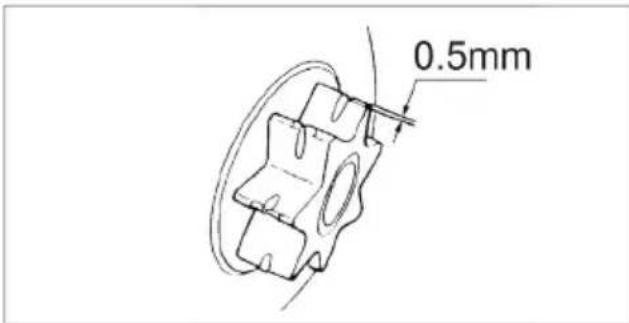

Kontrol af kædehjul

Afmonter sidepladen, og kontroller kædehjulet. Hvis kædehjulets tænder er slidt mere end 5 mm ned, skal det udskiftes med et nyt med samme specif h kationer som det originale.

Justering af olieskruen

Oliepumpen er ved levering indstillet til at give cirka 7 ml kædeolie pr. minut ved en motorhastighed på cirka 7.000 o/min. Juster om nødvendigt smøringen ved at dreje olieskruen på kædesavens underside med eller mod uret. Den maksimale smøring er cirka 13 ml kædeolie pr. minut.

Hvis kædesaven ikke fungerer korrekt, skal du fejlsøge i henhold til skemaet nedenfor, inden du kontakter vores servicecenter (i garantiperioden) eller en kvalifi ceret reparatør (efter garantiperiodens udløb).

Problem	Mulig årsag	Løsning
Motoren starter ikke	Der er vand i prændstoff el	Tøm brændstoftanken, og påfyld nyt frisk brændstof
	Motoren er druknet	Skru tændrøret af, og tør det af
	Der kommer ingen gnist	Kontroller og juster tændrørets elektrodeafstand, eller udskift tændrøret eller tændrørshætten
Motoren taber eff ekl	_Lufth Iteret er snavse	Rengør lufth Itere
	Brændstoffi Iteret € :ilstoppet	Rengør brændstoffi Itere
	<arburatoren er ndstillet forkert	Juster karburatoren
Kæden smøres ikke	Kædeolietanken er tom	Påfyld kædeolie
	Smørehullet er :ilstoppet	Rens smørehullet
	Olieskruen er indstillet forkert	Juster olieskruen

Servicecenter

Bemærk: Produktets modelnummer skal altid oplyses i forbindelse med din henvendelse.

Modelnummeret fremgår af torsiden på denne brugsanvisning og af produktets typeskilt.

Når det gælder:

• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• www.schou.com

Produceret i P.R.C

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra Schou Company A/S.

er fremstillet i overensstemmelse med følgende standarder

EN ISO 11681-1:201'

EN ISO 14982:2009

i henhold til bestemmelserne i direktiverne

2014/30/EU EMC-direktive1

2011/65/EU RoHS-direktivet

2006/42/EF Maskindirektivet

2000/14/EF Direktivet om støjemission miljøet fra maskiner til udendørs brug

Tykkelse på styreledd: 1,27 mm (0,05")

Kjedehjul: 6 tenner × 9,525 mm (3/8")

Start aldri motoren dersom lufth Iteret ikke er montert, eller dersom lyddemperen er defekt.

Bruk alltid vernehansker när du håndterer kjedet. Hold kjedet borte fra kropp, hender og fi ngre mens det er i ganç

Kjedet må ikke berøre noe när motoren startes.

Kjedesagen må aldri holdes i hånden när den startes. Hvis kjedet kommer borti deg, kan du bli alvorlig skadet.

Planlegg sagingen før du starter. Sørg for at du eller andre ikke kan bli truff et av avsagde greiner eller lignende.

Kjedebremsen er AKTIVERT (kjeden er blokkert) när bremsearmen er vippet fremover. Da skal det ikke gå an å bevege kjeden.

Bruk

Starte kald motor

Trykk 10 ganger på primeren (23) til drivstoff et er synlig den.

Se etter at kjedet går rundt när du gir motoren gass!

Slipp gasshändtaket og la motoren gå på tomgang en kort stund.

Hold sagen med begge hender på håndtakene (3, 4). Løft sverdet til arbeidsområdet.

Trykk inn sikkerhetsbryteren (17) og gasshändtaket (16). Hvis du slipper sikkerhetsbryteren eller gasshändtaket, stanser kjedet.

Begynn å sage när kjedet har oppnådd ønsket hastighet.

Skyll fi Iteret grundig med bensin, eller skift det ut. Hvis det er smuss i oljetanken, må den skylles med bensin.

Kontroller med et følerblad at elektrodeavstanden er 0,6-0,7 mm, og juster den hvis den ikke er det.

Hvis kjedesagen ikke fungerer optimalt, kan driftshastigheten fi njusteres på forgasseren
