BRUGSANVISNING CG 22EJ HITACHI

Gasspjallets lending / kortslutningskablar

Betydning af symboler

BEMÆRK : Nogle enheder er ikke udstyret med disse.

	Symboler⚠ ADVARSELDet følgende viser symboler, som anvendes for maskinen. Vær sikker på,at du forstår deres betydning, inden du begynder at bruge maskinen.
	Det er vigtigt, at du læser, fuldt udforstår og overholder de følgendesikkerheds-foranstaltninger ogadvarsler. Skødesløs eller forkert brugaf denne enhed kan forårsage alvorligeeller dødelige kvæstelser.		Viser det maksimale omdrejningstal.Brug ikke knivsystemer, hvismaksimale omdrejningstal er lavereend akslens omdrejningstal.
	Læs, forstå og følg alle advarsler oginstruktioner i denne manual og påenheden.		Brug handsker, når det er nødvendigt,f.eks. når du samler skæreudstyr.
	Brug altid beskyttelsesudstyr forøjne, hovedet og ører under brugen afdenne enhed.		Brug skridsikkert og stabilt.
	Brug ikke metalklinger/stive klinger, nár dette tegn er vist på enheden.		Der kan forekomme tryk mod klingen,hvis den roterende klinge kommer ikontakt med en fast genstand i detområde, der skal klippes. Der kanopstå en farlig situation, hvor enhedenryster så meget, at brugeren misterkontrollen over den. Denne reaktionkaldes KLINGETRYK. Som følge herafkan brugeren miste kontrollen overenheden, hvilket kan medføre alvorligpersonskade. Klingetryk forekommerisær i områder, hvor det er vanskeligtat se det materiale, der skal klippes.
	Hold alle børn, tilskuere og hjælpere15 m væk fra enheden. Hvis nogennærmer sig, skal du straks stoppemotoren og knivsystemet.
	Pas på udslynget.		Angiv håndtagets placering. Fastgørikke håndtaget over dette punkt.
Inden du bruger maskinenLæs manualen omhyggeligt.Kontroller, at udstyret er samlet korrekt og indstillet.Start enheden og kontroller karburatorindstillingen. Se "Vedligeholdelse".

Indholdsfortegnelse

Hvad er hvad? 2

Advarsler og sikkerhedsinstruktioner 3

Specifikationer 4

Samleprocedur 5

Betjening 6

Vedligeholdelse....7

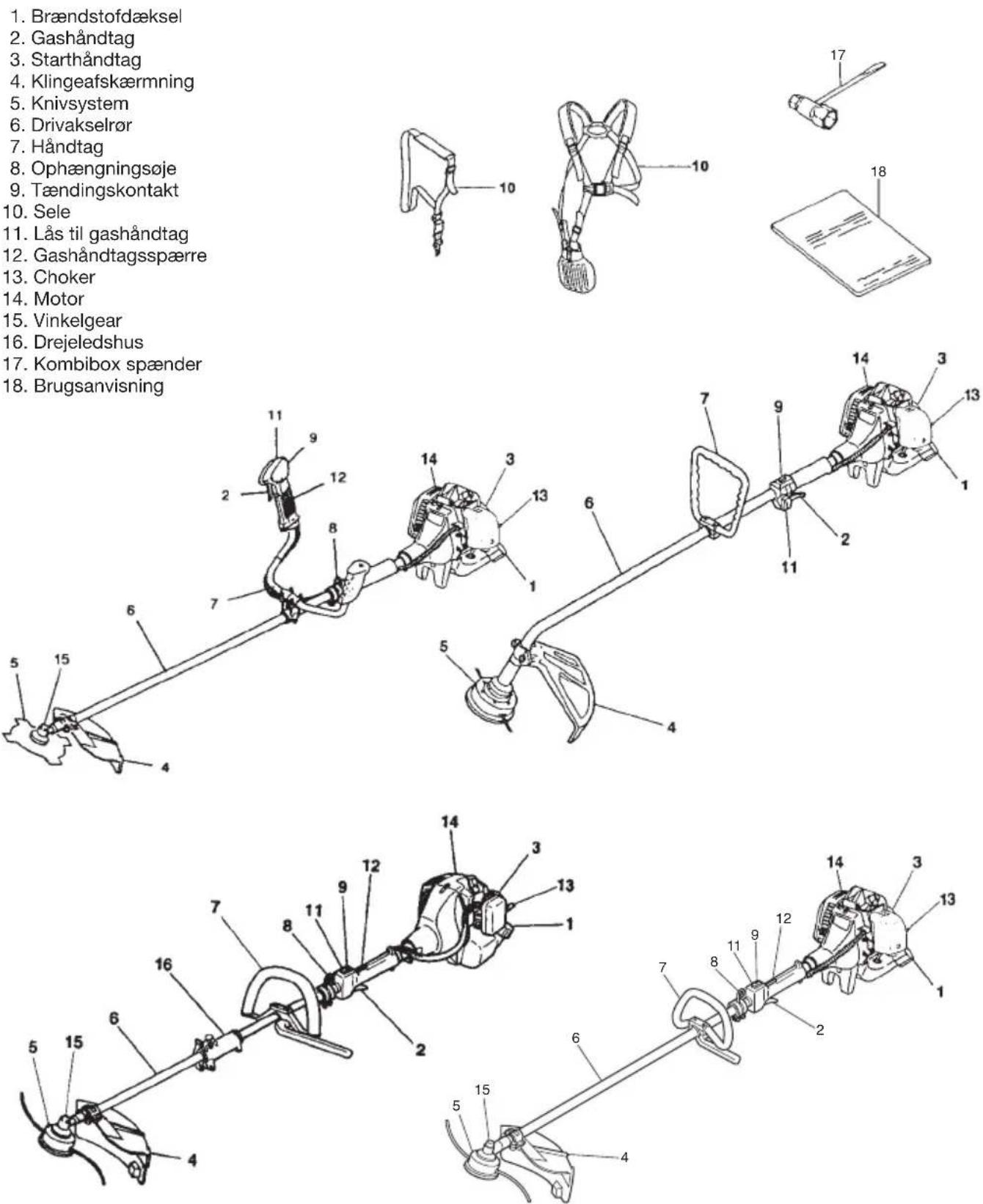

Hvad er hvad?

Denne manual dækker flere modeller, derfor kan der være forskelle mellem billeder og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Brændstofdæksel
2. Gashåndtag
3. Starthåndtag
4. Klingeafskærmning
5. Knivsystem
6. Drivakselrør
7. Håndtag
8. Ophængningsøje
9. Tændingskontakt
10. Sele
11. Lås til gashåndtag
12. Gashåndtagsspærre
13. Choker
14. Motor
15. Vinkelgear
16. Drejeledshus
17. Kombibox spænder
18. Brugsanvisning

Advarsler og sikkerhedsinstruktioner

Operatørsikkerhed

• Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
• Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Hår over skulderlængde skal sikres.
• Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
• Lad aldrig et barn eller en uerfaren person betjene maskinen.
• Brug høreværn. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren.
• Lad aldrig maskinen køre i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
• Hold håndtagene fri for olie og brændstof.
• Hold hænderne væk fra skærende udstyr.
• Tag ikke fat på eller hold enheden på dens skærende udstyr.
• Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.
• Ved længere arbejder skal man holde regelmæssige pauser for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

Antivibrationssystemer garanterer ikke, at du slipper for HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fi ngres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

ADVARSEL

Hvis du anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

• Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstofl ækager og kontroller, at alle fastgørelser er på plads og spændt sikkert.
• Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
• Sørg for, at klingeafskærmningen er sat ordentlig på.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun tilbehør, som er anbefalet af producenten til denne enhed/maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

• Bland og hæld brændstof på udendørs, og hvor der ikke er nogen gnister eller flammer.
• Brug en beholder, som er godkendt til brændstof.
• Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
• Tør alt spildt brændstof op, inden du starter motoren.
• Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.
• Stop motoren før du fjerner brændstofdækslet.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.
• Opbevar enhed/maskine og brændstof på et sted, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof antændes, eksploderer eller indændes nemt, så man bør derfor være særlig opmærksom, når man håndterer eller påfylder brændstof.

Klippesikkerhed

• Klip ikke i andet materiale end græs og buske.
• Inspicer det område, der skal klippes, inden hver brug. Fjern genstande der kan slynges omkring eller vikles ind.
• Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, när græsset klippes efter behandling med insektdræbende midler.
• Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig.
• Hold altid motoren på højre side af kroppen.
• Hold enheden/maskinen fast med begge hænder.
• Hold ordentligt fodfæste og god balance. Stræk ikke for langt ud.
• Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.
• Hold skæreudstyret under hoftehøjde.
• Når man flytter til et nyt arbejdsområde, skal man sørge for at slukke maskinen og sikre sig, at alt skæreudstyr er stoppet.
• Placer aldrig maskinen på jorden, mens den kører.
• Man bør altid sikre sig, at motoren er slukket, og at alt skæreudstyr er helt stoppet, inden man fjerner stumper eller græs fra skæreudstyret.
• Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.
• Start eller kør aldrig motoren inde i et lukket rum eller bygning og/eller i nærheden af brandfarlige væsker. Indånding af udstødningsgasser kan være dræbende.

Vedligeholdelsessikkerhed

• Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
• Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun originale HITACHI-reservedele som anbefalet af producenten.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylstarteren kan springe ud og forårsage personskade.

• Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra kroppen.
• Lad motoren køle af, tøm brændstoftanken, og sikr enheden/ maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoff et ikke lækker.
• Opbevar enheden/maskinen uden for børns rækkevidde.
• Rengør og vedligehold enheden omhyggeligt og opbevar den på et tørt sted.
• Kontroller, at motorkontakten er afbrudt under transport og opbevaring.
• Dæk kniven med knivdækslet ved transport i bil.

Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din HITACHI-godkendt servicecenter, hvis du behøver assistance. Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÄRK

Nyttig information for korrekt funktion og brug.

Specifikationer

MODEL	CG22EJ (L)/ CG22EJ (SL)	CG22EJ/CG22EJ (S)		CG22EJ (LB)/ CG22EJ (SLB)	CG22EJ (SLD)
MotorVolumen ( cm^3 ) (ml) 21.1TændrørTomgangshastighed ( min^-1 ) 3,000Anbefalet maks. hastighed ( min^-1 ) 11,000Hastighed på udgangsaksel ( min^-1 ) 8,000Maks. motorydelse (kW) 0.63Brændstoftankkapacitet ( cm^3 ) (ml) 430	CHAMPION RCJ8Y eller tilsvarende
Tørvægt (kg) 4.3/4.4 5.1/5.2 4.2/4.3 4.5
Skæreudstyr Type/dia. (mm)	Nylon-snor	Nylon-snor	Metal-klinge /4Tx230	Nylon-snor	Nylon-snor
Lydtryksniveau (ISO 22868)LpA (dB (A)) Tilsvarende 94.0Usikkerhed	89.0 95.01.2	94.01.2		1.2	1.2
Målt lydeffektniveau (ISO 22868)LwA (dB (A)) Tilsvarende	104
Garanteret (2000/14/EC)lydeffektniveauLwA (dB (A)) Fuld fart	112	112		112	112
Vibrationsniveau ( m/s^2 ) (ISO 22867)
Tilsvarende (Forreste / venstre håndtag)	2.9	1.5	3.9 2.7	3.2
Tilsvarende (Bagerste / højre håndtag)	2.8	1.3	3.5	2.5	3.3
Usikkerhed	1.5	1.5	1.5	1.5	1.5
Tomgang (Forreste / venstre håndtag)	2.4	1.5	1.8	1.3	1.4
Tomgang (Bagerste / højre håndtag)	1.5	1.5	1.5	2.4	1.5
Fuld fart (Forreste / venstre håndtag)	3.4	1.4	5.2	3.8	4.4
Fuld fart (Bagerste / højre håndtag)	3.8	1.2	4.9	2.6	4.5

BEMÆRK : Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling: 1/2 tomgang, 1/2 fuld fart.

* Der forbeholdes retten til at ændre alle data uden varsel.

Samleprocedur

Løsn rørets sikringsbolt (1) ca. 10 omgange, så bolten ikke blokerer for det drivakselrør, der skal sættes i. Når du sætter drivakselrøret i, skal du holde rørets sikringsbolt udad, så den indvendige fitting heller ikke blokerer.

Skub drivakslen ind i motorens koblingshus, indtil den position (2), der er angivet på drivakselrøret, møder koblingshuset.

BEMÆRK!

Hvis det er vanskeligt at føre drivakslen frem til den afmærkede position på drivakselrøret, kan du dreje den del af drivakslen, hvor klippeenheden er monteret, med uret eller mod uret. Spænd rørets sikringsbolt fast i hullet i akselrøret.

Spænd derefter sikringsbolten godt fast (3).

Montering af knivsystem

1. Sæt knivsystemet på plads.

2. Sørg for, at låsestiften (4) passer i rørets fastgøringshul (5), og at røret ikke går løs (Fig. 2).

3. Spænd møtrikken (6) sikkert fast (Fig. 2).

Montering af håndtag

ADVARSEL!

Når du bruger stålklinger/stive klinger på lige akseltrimmere eller buskryddere, skal du altid bruge en barrierestang (7) og en skuldersele med løkkehändtaget (Fig. 3, 4).

Fastgør håndtaget til drivakselrøret med vinklen mod motoren. Juster håndtaget, så det er behageligt at bruge.

BEMÆRK!

Hvis dit udstyr har en mærkat med håndteringsposition på drivakselrøret, følg angivelsen.

Afmonter håndtagsbeslaget (8) fra samlingen (Fig. 5).

Anbring håndtagene der, hvor de skal sidde, og fastgør håndtagsbeslaget let med fire bolte. Juster beslaget, så det har den korrekte position. Fastgør det derefter ved at stramme boltene.

Før stopsnorene (11) og kablet til gashåndtaget (9) gennem beskyttelsesrøret (10), og hægt derefter hoftepuden af (Fig. 6).

Kabel til gashåndtag/stopsnor

Afmonter luftfilterdækslet (Fig. 7).

Forbind stopsnorene (Fig. 8).

Sæt den yderste modtager (12) (hvis denne følger med) i holderen i kablet, og sæt kablet til gashåndtaget gennem den yderste modtager (Fig. 7).

Slut enden af kablet til gashåndtaget til karburatoren, og monter holderen i kablet (13) (hvis enheden er udstyret hermed), som findes i værktøjsposen, på drejeleddet (Fig. 9).

Tildæk kablet til gashåndtaget og stopsnorene sammen med beskyttelsesrøret, der fører op til luftfilterdækslet (Fig. 10).

Montering af klingeafskærmning (Fig. 11, 12, 13, 14)

BEMÆRK!

Skærmarmen kan på nogle modeller være monteret på gearkassen allerede fra fabrikken.

Monter klingeafskærmningen på drivakselrøret, så de ligger an mod gearkassen (14) / til vinkelgearet (15). Spænd afskærmningsbeslaget stramt, så klingeafskærmningen ikke drejer eller bevæger sig nedad under brug. Skru låseskruen (14) af, og indstil og fastspænd skæmbeslaget med låseskruen. Monter derefter klingeafskærmningen på drivakselrøret.

FORSIGTIG!

Forsøg ikke at montere metalklingen på den kurvede akseltrimmer. Dette kan være meget farligt.

FORSIGTIG! (Fig. 12)

Nogle klingeafskærmninger er udstyret med særlige kantskær. Vær forsigtig, när du betjener dem.

BEMÆRK! (Fig. 14)

Ved brug af et HITACHI aluminiumshovede (CH-100 eller CH-300) på din enhed, skal den skarpe linjebegrænser (16) (Hvis enheden er udstyret med en klinge), som er inkluderet i værktøjstasken, fastgøres sikkert til bladskærmen med den viste bolt (17).

Når du bruger et trimmerhoved med en klingeafskærmning af todelstypen, skal du fastgøre afskærmningsforlængeren til klingeafskærmningen (Fig. 15).

BEMÆRK!

Når skærmforlængelsen fastgøres til bladskærmen, skal den skarpe linjebegrænser fjernes fra bladskærmen (hvis installeret).

BEMÆRK!

Hvis enheden er forsynet med en mærkat, der viser, hvordan afskærmningen monteres på drivakselrøret, skal du følge anvisningerne.

BEMÆRK!

Se tegningerne, hvis du vil afmontere afskærmningsforlængeren. Brug handsker, da forlængeren har et særligt kantskær, og skub derefter de fire firkantede tapper på plads én efter én (Fig. 16).

Montering af klingen (Fig. 17, 18)

(Hvis enheden er udstyret med en klinge)

Når du monterer en klinge, skal du sørge for, at der ikke er nogen revner eller skader på den, og at skærene vender den rigtige vej.

BEMÆRK!

Når du monterer klingeholderdækslet (18), skal du sørge for at vende den konkave side opad.

Sæt unbrakonøglen (19) i hullet i vinkelgearet for at låse

klingeholderen (20). Vær opmærksom på, at klingens

fastspændingsbolt eller -møtrik (21) er forsynet med venstregevind (løsnes med uret/spændes mod uret). Spænd fastspændingsbolten eller -møtrikken med en topnøgle.

BEMÆRK!

Hvis enheden er forsynet med en sikringsmøtrik og er udstyret med en split, skal klingen fastgøres med en ny split (22), hver gang den monteres (Fig. 19).

FORSIGTIG!

Før brug skal du sørge for, at klingen er monteret korrekt.

FORSIGTIG!

Hvis enheden er udstyret med et beskyttelsesdæksel under en klinge, skal du kontrollere det for slitage og revner før brug.

Hvis du observerer slitage eller skader, skal du udskifte klingen, da den bliver slidt under brug.

Montering af BRAIN-skærehovedet

BEMÆRK!

Se BRAIN-betjeningsvejledningen, som leveres med BRAINSkærehovedet, for at få oplysninger om montering.

ADVARSEL!

Brug kun fleksible, ikke-metalliske liner, som anbefales af producenten, til HITACHI BRAIN-hoveder eller legerede HITACHI-hoveder. Brug aldrig stålkabler. De kan brække af og blive slynget ud med skade til følge.

BEMÆRK!

Når du bruger legerede HITACHI-hoveder (CH-100), skal den første del af klippelinen være ca. 13 cm (Fig. 20).

Betjening

Brændstof (Fig. 21)

ADVARSEL!

• Trimmeren er udstyret med en totaktsmotor. Motoren skal altid køre med brændstof, som er blandet med olie. Sørg for god ventilation, når du håndterer brændstof.
• Brændstof er meget brandfarligt, og det kan medføre alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid en god ventilation ved håndtering af brændstof inde i en bygning.

Brændstof

• Brug altid branded 89 oktan blyfri benzin.
• Brug original totaktsolie eller en blanding mellem 25:1 til 50:1, se oliedunken vedrørende blandingsforholdet, eller kontakt din HITACHI-godkendt servicecenter.
• Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en anti-oxidant og udtrykkelig anbefalet til brug i en luftkølet, totakts motor (JASO FC GRADE OIL eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
• Bland altid brændstof og olie i en separat, ren container.
• Start altid med at fylde den halve mængde brændstof, som skal bruges, tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen.

Tilsæt så resten af brændstoffet.

Bland (ryst) brændstofblandingen grundigt før du fylder på brændstoftanken.

Fyld brændstof på

ADVARSEL!

• Sluk altid for motoren, før du fylder brændstof på.
• Åbn tankdækslet langsomt, när du fylder på, så eventuelt overtryk forsvinder.
• Sæt brændstofdækslet omhyggeligt på efter at have tanket.
• Flyt altid enheden mindst 3 m (10 ft.) væk fra brændstofområdet, før du starter enheden.
• Vask altid omgående alt spildt brændstof af beklædning med sæbe.
• Sørg for at kontrollere for brændstofl ækage efter påfyldning af brændstof.

Rens tankdækslet omhyggeligt inden du tanker for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoffet er godt blandet ved at ryste containeren inden tankning.

Start (Fig. 22, 23)

FORSIGTIG!

Inden du starter, skal du sikre dig, at knivsystemet ikke rører ved noget.

1. Sæt tændingskontakten (23) på positionen ON. (Fig. 22)
   * Tryk flere gange på tipperbolden (26), så brændstoffet strømmer gennem returrørret (27) (hvis enheden er udstyret med et sådant) (Fig. 24).
2. Tryk på gashåndtagets udløserspærring (25) (hvis den er udstyret med sådan en), træk i gashåndtagets udløser og tryk på gashåndtagets lås (24), udløs derefter langsomt gashåndtagets udløser og udløs gashåndtagets udløserspærring. Dette vil låse gashåndtaget i startposition.
3. Sæt chokeren i positionen CLOSED (28). (Fig. 25)
4. Træk rekylstarteren kvikt, sørg for godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 26)
5. Når du hører motoren ønsker at starte, så sæt chokeren tilbage til positionen RUN (åben). Træk så rekylstarteren kvikt igen.

BEMÆRK!

Hvis motoren ikke starter, skal du gentage procedurerne fra 2 til 5.

1. Når du har startet motoren, skal du trække i gashåndtaget for at frigøre låsen til gashåndtaget. Lad derefter motoren køre 2-3 minutter for at varme op, inden du udsætter den for belastning.

Klipning (Fig. 27, 28, 29, 30)

• Når du bruger enheden til klipning, skal du betjene motoren ved over 6.500 o/m. Hvis du bruger enheden i længere tid ad gangen ved lavt omdrejningstal, kan du opslide koblingen for hurtigt.
• Klip græsset fra højre mod venstre.
• Der kan forekomme slag mod klingen, hvis den roterende klinge kommer i kontakt med en fast genstand i det område, der skal klippes. Der kan opstå en farlig situation, hvor enheden ryster så meget, at brugeren mister kontrollen over den. Denne reaktion kaldes KLINGETRYK. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlig personskade. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
• Brug selen (hvis monteret) som vist på figuren. Klingen drejer mod uret, og derfor rådes du til at betjene enheden fra højre mod venstre for at opnå effektiv klipning. Hold tilskuere mindst 15 m væk fra arbejdsområdet.

BEMÆRK!

Tryk på hurtigudløser-knappen, eller træk i nødudløseren (hvis monteret) i nødstilfælde (Fig. 29).

ADVARSEL!

Hvis knivsystemet rammer sten eller grene, skal du stoppe motoren og sørge for, at systemet og de relaterede dele er ubeskadiget. Når græs eller slyngplanter vikler sig rundt om systemet, skal du stoppe motoren og systemet, og fjerne græsset eller planterne.

Standsning (Fig. 31)

- Reducer motorens hastighed, kør i tomgang i nogle få minutter, og sluk derefter på tændingskontakten.

ADVARSEL!

Et knivsystem kan forårsage skade, mens det fortsætter med at snurre rundt, när motoren stoppes eller strømkontrollen frigøres. Når enheden slukkes, skal du sørge for, at knivsystemet er stoppet, för enheden sættes ned.

Vedligeholdelse

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONS-KONTROLENHEDER OG SYSTEM KAN UDF∅RES AF ETHVERT MOTORREPARATIONSVÆRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 32)

ADVARSEL!

Knivsystemet kan spinne under karburatorjusteringer.

ADVARSEL!

Start aldrig motoren, før hele koblingsdækslet og røret er samlet! Ellers kan koblingen rive sig løs og medføre personskade.

I karburatoren blandes brændstof med luft. Når motoren testkøres på fabrikken, foretages der grundlæggende justering af karburatoren. Yderligere justering kan være nødvendig afhængigt af klima og højde. Karburatoren har én justeringsmulighed:

T=skrue til justering af tomgangshastighed.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil saveudstyret ikke rotere. Hvis det er nødvendigt med indstilling, luk (med uret) T-skruen med motoren i gang, til udstyret begynder at rotere. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når saveudstyret begynder at rotere. Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, så kontakt HITACHI-godkendt servicecenter.

BEMÆRK!

Standardomdrejningstallet i tomgang er 2.500-3.000 o/m.

ADVARSEL!

Når motoren kører i tomgang, må knivsystemet under ingen omstændigheder rotere.

Luftfilter (Fig. 33)

- Funktionsfejl på karburator.

- Startproblemer.

- Unødvendigt slid på motordele.

- Unormalt brændstofforbrug.

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rens luftfilteret

Fjern luftfilterets dæksel og filteret (29). Rens dem i en varm sæbeopløsning. Kontroller, at filteret er tørt inden samling. Et luftfilter, der har været brugt nogen tid, kan ikke renses komplet. Derfor skal det udskiftes regelmæssigt med et nyt. Et beskadiget filter skal altid udskiftes.

Brændstofffilter (Fig. 34)

Aftap alt brændstoffet fra brændstoftanken, og træk brændstofffilterledningen fra tanken. Træk filterelementet ud af holdersamlingen, og rens elementet i varmt vand med rengøringsmiddel.

Skyl elementet grundigt, indtil alle spor af rengøringsmiddel er fjernet. Klem forsigtigt overskydende vand ud (undlad at vride), og lad elementet lufttørre.

BEMÆRK!

Udskift filteret, hvis det er hårdt pga. støv og snavs.

Tændrør (Fig. 35)

Tændrørets tilstand påvirkes af:

• Forkert karburatorindstilling.

- Forkert brændstofblanding (for meget olie i benzinen)

- Et snavset luftfilter.

• Vanskelige driftsforhold (f.eks. koldt vejr).

Disse faktorer forårsager aflejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeaf-standen måles. Juster om nødvendigt. Den korrekte afstand er 0.6 mm (.024"). Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK!

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstand-stændrør, så brug samme type ved udskiftning.

Fleksibel drivaksel (Fig. 36)

Den fleksible drivaksel skal afmonteres og smøres med lithiumfedt af god kvalitet for hver 20. time. Du kan afmontere den fleksible aksel ved først at afmontere skrue (30) og løsne skrue (31).

Afmonter derefter gearkassen, og træk akslen ud af drivakselrøret. Aftør akslen, og påfør et tykt lag lithiumfedt. Sæt akslen tilbage i drivakselrøret, og drej den, indtil den går i indgreb. Monter derefter gearkassen, og monter og spænd skrue (30) og skrue (31).

Vinkelgear (Fig. 37)

Kontrollér vinkelgearhusets eller vinkelgearets fedtniveau for ca. hver 50. driftstime ved at afmontere fedtpåfyldningsproppen på siden af vinkelgearhuset.

Hvis du ikke kan se noget fedt på gearenes flanker, skal du fylde huset 3/4 med lithiumfedt af god kvalitet (baseret på universalfedt). Fyld ikke huset helt.

Klinge (Fig. 38)

ADVARSEL!

Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.

- Brug en skarp klinge. Der er større risiko for, at en sløv klinge går fast eller forårsager klingetryk. Udskift fastgørelsesmøtrikken, hvis den er beskadiget eller vanskelig at spænde.

- Når du udskifter klinger, må du kun bruge de klinger, der anbefales af HITACHI, med et 25,4 mm stort monteringshul.

- Når du monterer savklinger (33), skal du altid vende den trykte side opad. Hvis du bruger en 4-tandet savklinge (32), kan du vende den begge veje.

- Brug altid den korrekte klinge til opgaven.

- Når du udskifter klinger, skal du bruge et korrekt afmonteringsværktøj.

- Når skærene bliver sløve, skal du efterslibe eller file dem som vist på figuren. Forkert slibning kan medføre overdreven vibrering.

- Kassér klinger, der er bøjede, skæve, revnede, i stykker eller defekte i øvrigt.

BEMÆRK!

Når du sliber klinger, er det vigtigt, at du bevarer klingens oprindelige radiusform nederst i fortandingen, så klingen ikke revner.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse. Kontakt HITACHI-godkendt servicecenter for yderligere information.

• Rengør hæktrimmeren udvendig.
• Kontrollér, at selen er intakt.
• Check at kniven er skarp og uden revner. Check at knivens møtrik er spændt tilstrækkeligt.
• Kontrollér, at knivsystemet er korrekt centreret, skarpt og uden revner. Et knivsystem, der ikke sidder lige i midten, forårsager kraftige vibrationer, der kan skade enheden.
• Kontrollér, at knivsystemets møtrik er spændt tilstrækkeligt.
• Check at møtrikker og skruer er tilstrækkeligt spændt.

• Kontroller starteren, især remmen.
• Rens tændrøret udvendigt.
• Fjern tændrøret og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
• Kontroller, at luftindtaget på starteren ikke er tilstoppet.
• Kontrollér, at vinkelgearhuset er fyldt 3/4 med fedt.
• Rens luftfilteret.

• Skyl brændstoftanken med benzin og rens brændstofffilter.
• Rens karburatoren udvendigt og pladsen omkring den.

Kvartalsvis vedligeholdelse

• Rens køleribberne på cylinderen.
• Rens blæseren og pladsen omkring den.
  • Rens lydpotten for kul.

FORSIGTIG

Rengøring af cylinderribber, blæser og lydpotte skal altid udføres af et HITACHI-godkendt servicecenter.

Forklaring av symboler

1. Sett tilbehøret sammen på sin plass
2. Vær sikker på at låsepinnen (4) passer i rørets styrehull (5) og at røret ikke vil komme utenfor. (Fig. 2)
3. Skru låsemutteren (6) godt til. (Fig. 2)

Hvis din enhet har en merkelapp for hvor håndtaket skal plasseres på drivakselrøret, følg henvisningen.

Koble til stoppesnoren. (Fig. 8)

Sett den ytre mottakeren (12) (hvis utrustet slik) inn i stältrådlederen og før gass-stältråden gjennom den ytre mottakeren. (Fig. 7)

Forbind gass-ståltrådenden til forgasseren og monter hengsellokket (13) (hvis utrustet slik) på hengselet der det er inkludert i verktøykassen. (Fig. 9)

Dekk til gass-stälträden og stoppesnoren opp til luftfilterdekselet med det medleverte beskyttelsesrøret. (Fig. 10)

Ikke prøv å montere mettallblad på en buet akselklipper. Det er meget farlig.

FORSIKTIG! (Fig. 12)
