BRUGSANVISNING CG 24EKB HITACHI

Grästrimmer/Röjsax Græstrimmer/Buskrydder Gressklipper/Buskrydder Trimmeri/Raivaussaha Grass Trimmer/Brush Cutter

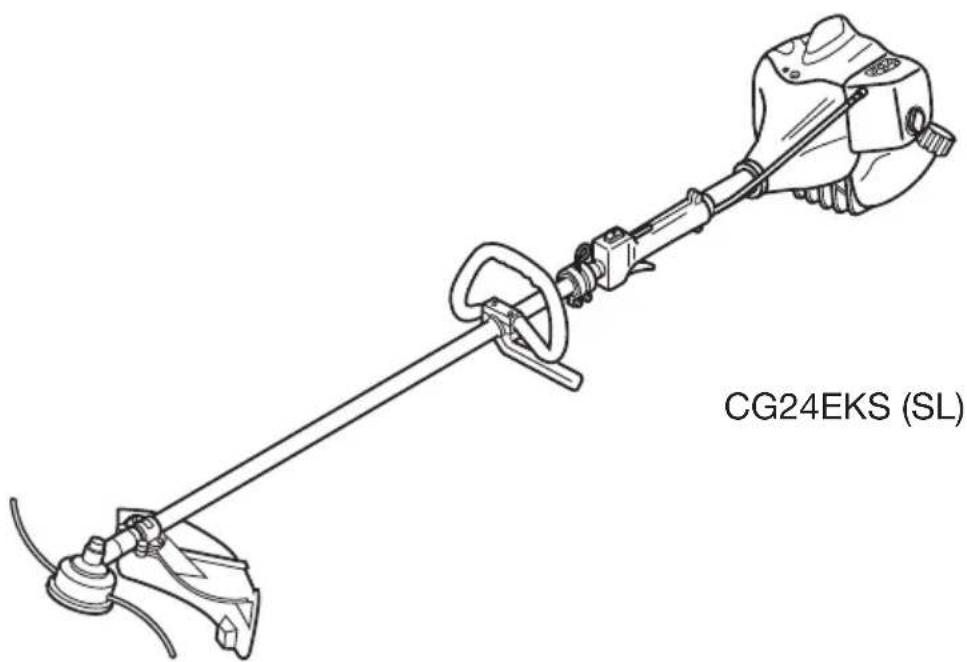

CG24EKB (SL)/CG24EKS (S)•CG24EKS (SL) CG24EKD (SL)

Läs noga igenom bruksanvisningen innan maskinen tas i bruk. Læs denne brugsvejledning omhyggeligt, inden maskinen tages i brug. Bruksanvisningen må leses nøye før bruk av maskinen. Lue ohjekirja huolellisesti ennen koneen käyttämistä. Read the manual carefully before operating this machine.

Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

Hitachi Koki 970-87173-201 2010.06

1

Gasspjallets lending / kortslutningskablar

kortslutningskablarna. (Bild 8)

Betydning af symboler

BEMÆRK : Nogle enheder er ikke udstyret med disse.

	Symboler⚠ ADVARSELMotorudstødningen fra dette produkt indeholder kemikalier, som i staten Californien anses for at fremkalde kræft, fødselsskader og andre reproduktive skader.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.		Viser det maksimale omdrejningstal. Brug ikke skæreudstyr, hvis maksimale omdrejningstal er mindre end akslens omdrejningstal.
	Læs, forstå og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden.		Brug handsker, når det er nødvendigt, f.eks. når du samler skæreudstyr.
	Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed.		Brug skridsikkert og robust fodtøj.
	Brug ikke metalklinger/stive klinger, når dette tegn er vist på enheden.		Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
	Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmer sig, skal du straks stoppe motoren og skæreudstyret.
	Pas på udslyngede genstande.	Do not attach handle above this point	Angiver håndtagets placering. Fastgør ikke håndtaget over dette punkt.

Indhold

Hvad er hvad 2

Advarsler og sikkerhedsinstruktioner 3

Specifikationer 4

Samleprocedurer 5

Betjening 6

Vedligeholdelse....7

Reservedelsopdeling

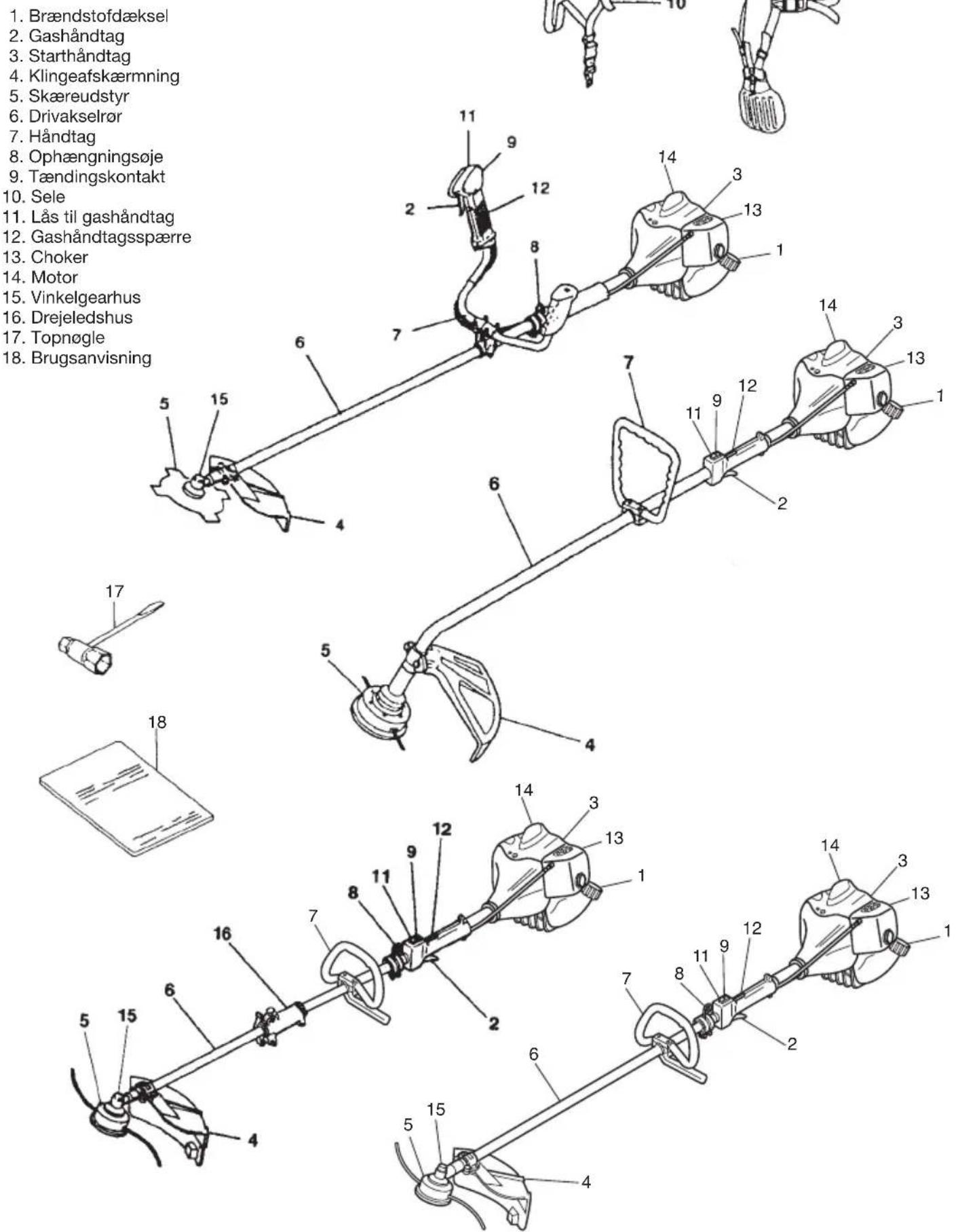

Hvad er hvad

Eftersom denne brugsanvisning dækker flere modeller, kan der være nogle forskelle mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Brændstofdæksel
2. Gashåndtag
3. Starthåndtag
4. Klingeafskærmning
5. Skæreudstyr
6. Drivakselrør
7. Håndtag
8. Ophængningsøje
9. Tændingskontakt
10. Sele
11. Lås til gashåndtag
12. Gashåndtagsspærre
13. Choker
14. Motor
15. Vinkelgearhus
16. Drejeledshus
17. Topnøgle
18. Brugsanvisning

Advarsler og sikkerhedsinstruktioner

Operatørsikkerhed

• Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
• Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Hår over skulderlængde skal sikres.
• Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
• Lad aldrig et barn eller en uerfaren person betjene maskinen.
• Brug høreværn. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren.
  • Bær hovedbeskyttelse.
• Lad aldrig maskinen køre i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
• Hold håndtagene fri for olie og brændstof.
• Hold hænderne væk fra skærende udstyr.
• Tag ikke fat på eller hold enheden på dens skærende udstyr.
• Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.
• Ved længere arbejder skal man holde regelmæssige pauser for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

Antivibrationssystemer garanterer ikke, at du slipper for HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fi ngres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

ADVARSEL

Hvis du anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

• Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstofl ækager og kontroller, at alle fastgørelser er på plads og spændt sikkert.
• Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
• Kontroller, at sikkerhedsafskærmningen er korrekt monteret.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun tilbehør, som er anbefalet af producenten til denne enhed/maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

• Bland og hæld brændstof på udendørs, og hvor der ikke er nogen gnister eller flammer.
• Brug en beholder, som er godkendt til brændstof.
• Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
• Tør alt spildt brændstof op, inden du starter motoren.
• Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.
• Stop motoren før du fjerner brændstofdækslet.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.
• Opbevar enhed/maskine og brændstof på et sted, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof antændes, eksploderer eller indåndes nemt, så man bør derfor være særlig opmærksom, når man håndterer eller påfylder brændstof.

Klippesikkerhed

• Klip ikke i andet materiale end græs og buske.
• Inspicer det område, der skal klippes, inden hver brug. Fjern genstande der kan slynges omkring eller vikles ind.
• Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, när græsset klippes efter behandling med insektdræbende midler.
• Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig.

- Hold altid motoren på højre side af kroppen.

- Hold enheden/maskinen fast med begge hænder.

- Hold ordentligt fodfæste og god balance. Stræk ikke for langt ud.

- Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.

- Hold skæreudstyret under hoftehøjde.

- Når man flytter til et nyt arbejdsområde, skal man sørge for at slukke maskinen og sikre sig, at alt skæreudstyr er stoppet.

- Placer aldrig maskinen på jorden, mens den kører.

- Man bør altid sikre sig, at motoren er slukket, og at alt skæreudstyr er helt stoppet, inden man fjerner stumper eller græs fra skæreudstyret.

- Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.

- Start eller kør aldrig motoren inde i et lukket rum eller bygning og/eller i nærheden af brandfarlige væsker. Indånding af udstødningsgasser kan være dræbende.

Vedligeholdelsessikkerhed

• Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
• Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun originale HITACHI-reservedele som anbefalet af producenten.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylstarteren kan springe ud og forårsage personskade.

• Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra kroppen.
• Lad motoren køle af, tøm brændstoftanken, og sikr enheden/ maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoff et ikke lækker.
• Opbevar enheden/maskinen uden for børns rækkevidde.
• Rengør og vedligehold enheden omhyggeligt og opbevar den på et tørt sted.
• Kontroller, at motorkontakten er afbrudt under transport og opbevaring.
• Dæk kniven med knivdækslet ved transport i bil.

Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din HITACHI-forhandler, hvis du behøver assistance. Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

Specifikationer

MODEL		CG24EKS (S)	CG24EKS (SL)	CG24EKD (SL)		CG24KB (SL)
MotorVolumen ( cm^3 ) (ml) 24Tændrør NGK BMR 7ATomgangshastighed ( min^-1 ) 3,000Anbefalet maks. hastighed ( min^-1 ) 13,000Hastighed på udgangsaksel ( min^-1 ) 9,900Maks. motorydelse (kW) 0.64
Brændstoftankkapacitet ( cm^3 ) (ml) 520
Tørvægt (kg) 5.8 5.1 5.4		4.8
Skæreudstyr Type/dia. (mm)		Nylonsnor	Metalklinge / 230	Nylonsnor	Metalklinge / 230	Nylonsnor	Metalklinge / 230	Nylonsnor
Lydtryksniveau (ISO 22868)LpA (dB (A))	Tilsvarende	95.2	97.1	95.2	97.1	95.2	97.1	96.0
	Usikkerhed	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Målt lydeffektniveau (ISO 22868)LwA (dB (A))	Tilsvarende	106	104	106	104	106	104	105
	Usikkerhed	2	2	2	2	2	2	2
Målt lydeffektniveau (2000/14/EC)LwA (dB (A))	Fuld fart	110	106	110	106	110	106	110
Garanteret lydeffektniveau (2000/14/EC)LwA (dB (A))	Fuld fart	112	112	112	112	112	112	112
Vibrationsniveau ( m/s^2 ) (ISO 22867)
Tilsvarende (Forreste / venstre håndtag)		2.9	2.9	5.3	11.4	4.6	7.8	6.8
Tilsvarende (Bagerste / højre håndtag)		2.1	5.0	3.2	5.1	2.8	7.2	4.1
Usikkerhed		1.5	1.5	1.5	1.5	1.5	1.5	1.5
Tomgang (Forreste / venstre håndtag)		1.9	2.0	2.6	3.0	1.9	2.4	3.7
Tomgang (Bagerste / højre håndtag)		1.3	1.3	1.7	1.8	1.4	1.4	2.4
Fuld fart (Forreste / venstre håndtag)		3.7	3.6	7.0	15.8	6.1	10.7	8.8
Fuld fart (Bagerste / højre håndtag)		2.7	6.9	4.2	7.0	3.9	9.6	5.3

BEMAERK : Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling: 1/2 tomgang, 1/2 fuld fart.

* Der forbeholdes retten til at ændre alle data uden varsel.

Samleprocedur

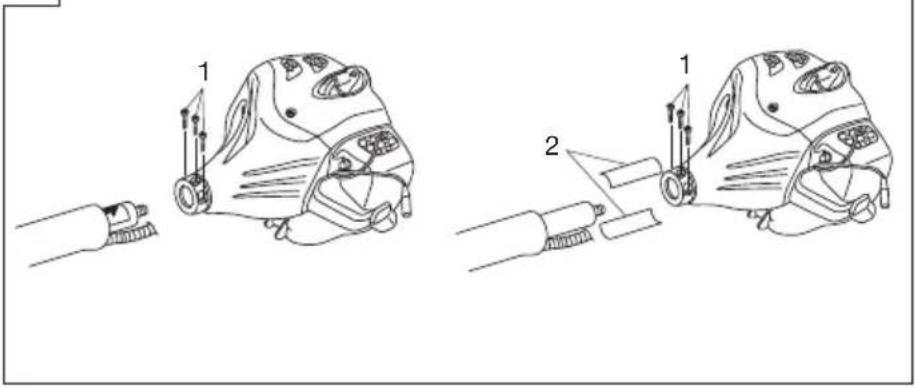

Løsn rørets sikringsbolt (1) ca. 10 omgange, så bolten ikke blokerer for det drivakselrør, der skal sættes i. Når du sætter drivakselrøret i, skal du holde rørets sikringsbolt udad, så den indvendige fitting heller ikke blokerer.

BEMÆRK

Vedr. CG24EKB (SL), fastgøre rør-holdere (2) på kardanakselrør og derefter føre kardanakselen korrekt ind i ventilator hylsteret indtil position (hvis udstyret sådan) markeret på rørholderen rammer ventilator hylsteret.

BEMÆRK

Når det er vanskeligt at føre drivakslen frem til den afmærkede position på drivakselrøret, kan du dreje drivakslen, der hvor skæreudstyret er monteret, med uret eller mod uret. Spænd rørets sikringsbolt fast i hullet i akselrøret. Spænd derefter fastspændingsbolten godt fast (1).

Montering af skæreudstyr (Fig. 2)

1. Sæt skæreudstyret på plads.
2. Sørg for, at låsestiften (3) passer i rørets fastgøringshul (4), og at røret ikke går løs.
3. Spænd møtrikken (5) ordentligt fast.

Montering af håndtag

ADVARSEL

Når du bruger stålklinger/stive klinger på lige akseltrimmere eller buskryddere, skal du altid bruge en barrierestang (6) og en skuldersele med løkkehändtag. (Fig. 3, 4)

Fastgør håndtaget til drivakselrøret med vinklen mod motoren. Juster håndtaget, så det er behageligt at bruge.

BEMÆRK

Hvis din enhed har en mærkat for håndtagsplacering på drivakselrøret, skal illustrationen følges.

Afmonter håndtagsbeslaget (7) fra samlingen. (Fig. 5)

Placer håndtagene på deres plads og monter håndtagsbeslaget löst med fire bolte. Juster beslaget ind på den rigtige position. Fastgør derefter beslaget ordentligt med boltene.

Fastgør beskyttelsesrøret på drivakslen eller håndtaget med kabelbinder strips (8). (Fig. 6).

Kabel til gashåndtag/stopsnor

Afmonter luftfilterdækslet (Fig. 7). Forbind stopsnorene (Fig. 8). Hvis gashåndtagets ydre ende (11) er gevindskåret på din enhed, så skru den helt ind i kabeljusteringen (12), og stram så denne kabelende vha. justeringsmøtrikken (15) mod kabeljusteringen (16). Slut enden af kablet til gashåndtaget (13) til karburatoren (14), og monter holderen i kablet (16) (hvis enheden er udstyret hermed), som findes i værktøjsposen, på drejeleddet (Fig. 9).

Tildæk kablet til gashåndtaget og stopsnorene sammen med beskyttelsesrøret, der fører op til luftfilterdækslet (Fig. 10).

Montering af klingeafskærmning (Fig. 11, 12, 13)

BEMÆRK

Skærmarmen kan på nogle modeller være monteret på gearkassen allerede fra fabrikken.

Monter klingeafskærmningen på drivakselrøret, så de ligger an mod gearkassen (17) / til vinkelgearet (18). Spænd afskærmningsbeslaget stramt, så klingeafskærmningen ikke drejer eller bevæger sig nedad under brug.

FORSIGTIG

Forsøg ikke at montere metalklingen på den kurvede akseltrimmer. Dette kan være meget farligt.

FORSIGTIG (Fig. 12)

Nogle klingeafskærmninger er udstyret med skarpe snorafkortere. Vær forsigtig, när du betjener den.

BEMÆRK (Fig. 14)

Ved brug af HITACHI aluminumshoved (CH-100 eller CH-300) på din enhed, skal den skarpe snorafkorter (19), der er inkluderet i værktøjsposen, fastgøres sikkert til klingeafskærmningen med den viste bolt (20).

Når du bruger et trimmerhoved med en todels klingeafskærmning, monteres afskærmningsforlængeren på klingeafskærmningen. (Fig. 15)

BEMÆRK

Når afskærmningsforlængeren monteres på klingeafskærmningen, skal den skarpe snorafkorter fjernes fra klingeafskærmningen (hvis monteret).

BEMÆRK

Hvis din enhed har en mærkat for afskærmningsplacering på drivakselrøret, skal angivelsen følges.

BEMÆRK

Se tegningerne angående afmontering af afskærmningsforlængeren. Brug handsker, da forlængeren har en skarp snorafkorter, og skub derefter de fire firkantede tapper på plads én efter én. (Fig. 16)

Montering af klingen (Fig. 17, 18)

(Hvis udstyret med en klinge)

Når du monterer en klinge, skal du sørge for at der ikke er nogen revner eller skader på den, og at skærene vender den rigtige vej.

BEMÆRK

• Når du monterer klingeholderdækslet (23), skal du sørge for at vende den konkave side opad.
• Indsæt sekskantnøglen (21) i hullet i vinkelgearhuset for at låse klingeholderen (22). Vær opmærksom på, at klingens fastspændingsbolt eller -møtrik (24) har venstregevind (løsnes med uret/spændes mod uret). Spænd fastspændingsbolten eller -møtrikken med topnøglen.

BEMÄRK

Hvis enheden er forsynet med en sikringsmøtrik og er udstyret med en split, skal klingen fastgøres med en ny split (25), hver gang den monteres (Fig. 18).

FORSIGTIG

Før brug skal du sørge for, at klingen er blevet monteret korrekt.

FORSIGTIG

Hvis enheden er udstyret med et beskyttelsesdæksel under en klinge, skal du kontrollere det for slidtage eller skader før brug. Hvis der er skader eller slidtage, skal det udskiftes, da det er en forbrugsdel.

Montering af Brain-klingen

BEMÆRK

Se Brain-brugsanvisningen, der følger med Brain-klingen, angående montering.

ADVARSEL

Brug kun fleksibel, ikke-metallisk snor, som anbefales af producenten, til HITACHI Brain-hoveder eller legerede HITACHI-hoveder. Brug aldrig snore af stål. De kan brække af og blive slynget ud som et farligt projektil.

BEMÄRK

Når du bruger legerede HITACHI-hoveder (CH-100), skal startlængden på snorene være ca. 13 hver. (Fig. 20).

Betjening

Brændstof (Fig. 21)

ADVARSEL

• Trimmeren er udstyret med en totaktsmotor. Lad altid motoren køre på brændstof, som er blandet med olie. Sørg for god ventilation, när du påfylder eller håndterer brændstof.
• Brændstof er meget brandfarligt, og kan resultere i alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid god ventilation ved håndtering af brændstof inde i en bygning.

Brændstof

• Brug altid 89 oktan blyfri benzin.
- Brug original totaktsolie eller brug en blanding mellem 25:1 til 50:1, se oliedunken vedrørende blandingsforholdet, eller kontakt din HITACHI-forhandler.
- Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
- Brug aldrig multigradeolie (10 W/30) eller spildolie.
- Bland altid brændstof og olie i en separat, ren container.

Start altid med at fylde den halve mængde brændstof, som skal bruges, tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt så resten af brændstoff et. Bland (ryst) brændstofblandingen grundigt før du fylder på brændstoftanken.

Påfyldning af brændstof

ADVARSEL

• Sluk altid for motoren, før du fylder brændstof på.
• Åbn brændstoftanken langsomt, när du påfylder brændstof, så eventuelt overtryk forsvinder.
• Sæt brændstofdækslet omhyggeligt på efter at have tanket.
• Flyt altid trimmeren mindst 3 m væk fra påfyldningsområdet, før du starter.
• Vask altid omgående alt spildt brændstof af beklædning med sæbe.
• Sørg for at kontrollere enhver brændstoflækage efter genpåfyldning.

Rens tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoff et er godt blandet ved at ryste containeren inden påfyldning.

Inden du starter, skal du sikre dig, at skæreudstyret ikke rører ved noget.

1. Sæt tændingskontakten (26) på positionen ON. (Fig. 22)
   *Tryk flere gange på tipperbolden (29), så brændstoffet strømmer gennem returrørret (30) (hvis enheden er udstyret med et sådant) (Fig. 23).
2. Tryk sikkerhedsafbryderen (27) (hvis monteret) ind, træk i gashåndtaget og tryk på låsen til gashåndtaget (28), og slip derefter først gashåndtaget langsomt og derefter sikkerhedsafbryderen. Det låser gashåndtaget i startpositionen.
3. Sæt chokeren i positionen CLOSED (31). (Fig. 24)
4. Træk hurtigt i rekylstarteren og sørg for at have et godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 25)
5. Når du hører motoren ønsker at starte, sættes chokeren i positionen RUN (åben). Træk derefter i rekylstarteren igen.

BEMÆRK

1. Når du har startet motoren, skal du trække i gashåndtaget for at frigøre låsen til gashåndtaget. Lad derefter motoren varme op 2–3 minutter, inden den belastes.

• Betjen motoren ved over 6500 rpm under klipning. Hvis du bruger enheden i længere tid ved lavt omdrejningstal, kan du opslide koblingen for hurtigt.
• Klip græs fra højre mod venstre.
• Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
• Brug selen som vist på figuren (hvis udstyret dermed). Klingen drejer mod uret, og derfor rådes du til at betjene enheden fra højre mod venstre for at opnå en effektiv klipning. Hold tilskuere mindst 15 m væk fra arbejdsområdet.

BEMÆRK

Tryk på hurtigudløserknappen eller træk i nødudløseren (hvis udstyret dermed) i nødstilfælde. (Fig. 28).

ADVARSEL

Hvis skæreudstyret rammer en sten eller noget andet, stoppes motoren, og udstyret og relaterede dele efterses for skader. Når græs eller slyngplanter vikles rundt om udstyret, skal motoren og udstyret stoppes og planterne fjernes.

Standsning (Fig. 30)

Reducer motorhastigheden, kør i tomgang et par minutter og sluk derefter på tændingskontakten.

ADVARSEL

Skæreudstyret kan forårsage skade, mens det forsætter med at snurre rundt, när motoren stoppes eller strømkontrollen frigøres. Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.

Vedligeholdelse

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEMER KAN UDF∅RES AF ETHVERT MOTORREPARATIONSVÆRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 31)

ADVARSEL

Skæreudstyret kan dreje rundt under karburatorjusteringer.

ADVARSEL

Start aldrig motoren uden den komplette koblingsafdækning og rør monteret. Ellers kan koblingen løsne sig og forårsage personkvæstelser.

Brændstoff et blandes med luft i karburatoren. Når motoren testkøres på fabrikken, foretages der en grundlæggende justering af karburatoren. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Indstillingsskrue for tomgang.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil skæreudstyret ikke rotere. Hvis det er nødvendigt med indstilling, lukkes T-skruen (i urets retning) med motoren i gang, til skæreudstyret begynder at rotere. Åbne skruen (mod urets retning) til skæreudstyret stopper. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når skæreudstyret begynder at rotere.

Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, så kontakt HITACHI forhandleren.

BEMÆRK

Standardomdrejningstallet i tomgang er 2800\~3200 rpm.

ADVARSEL

Når motoren er i tomgang må skæreudstyret under ingen omstændigheder rotere.

Luftfilter (Fig. 32)

- Funktionsfejl på karburator

- Startproblemer

- Unødvendigt slid på motordele

- Unormalt brændstoff orbrug

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rengøring af luftfilteret

Fjern luftfilterets dæksel og filteret (32). Rens det i en varm sæbeopløsning. Kontroller, at filteret er tørt, inden du samler filteret igen. Et luftfilter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget filter skal altid udskiftes.

Brændstofffilter (Fig. 33)

Aftap alt brændstof fra brændstoffanken og træk brændstofffilterledningen fra tanken. Træk filterelementet ud af holdersamlingen og rens elementet i varmt vand med et rengøringsmiddel.

Rens det grundigt, indtil alle spor af rengøringsmiddel er fjernet. Klem forsigtigt, uden at vride, overskydende vand ud, og lad elementet lufttørre.

BEMÆRK

Hvis elementet er hårdt pga. støv og snavs, skal det udskiftes.

Tændrør (Fig. 34)

Tændrørets tilstand påvirkes af:

• Forkert karburatorindstilling

- Forkert brændstofblanding (for meget olie i benzinen)

- Et snavset luftfilter

• Vanskelige driftsforhold (f.eks. koldt vejr)

Disse faktorer forårsager afl ejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning.

Fleksibel drivaksel (Fig. 35)

Den fleksible drivaksel skal afmonteres og smøres med lithiumfedt af god kvalitet for hver 20. time. Du kan afmontere den fleksible aksel ved først at afmontere skrue (33) og løsne skrue (34).

Afmonter derefter gearkassen, og træk akslen ud af drivakselrøret.

Aftør akslen, og påfør et tykt lag lithiumfedt. Sæt akslen tilbage i drivakselrøret, og drej den, indtil den går i indgreb. Monter derefter gearkassen, og monter og spænd skrue (33) og skrue (34).

Vinkelgearhus (Fig. 36)

Kontroller vinkelgearhusets eller vinkelgearets fedtniveau for ca. hver 50. driftstime ved at afmontere fedtpåfyldningsproppen på siden af vinkelgearhuset.

Hvis du ikke kan se noget fedt på gearenes sider, skal du fylde huset 3/4 med lithiumfedt af god kvalitet (baseret på universalfedt). Fyld ikke huset helt op.

Klinge (Fig. 37)

ADVARSEL

Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.

• Brug en skarp klinge. Der er større risiko for, at en sløv klinge går fast eller forårsager klingetryk. Udskift fastspændingsmøtrikken, hvis den er beskadiget og vanskelig at spænde.
• Når du udskifter klinger, skal du anskaffe en af de klinger, der anbefales af HITACHI, med et klingehul på 25,4 mm.
• Når du monterer en savklinge (36), skal du altid vende den trykte side opad. Hvis du bruger en 4-tandet klinge (35), kan den vendes begge veje.
• Brug den korrekte klinge til opgaven.
• Når du udskifter klinger, skal du anvende de korrekte værktøjer.
• Når skærene bliver sløve, skal du efterslibe eller file dem som vist på figuren. Forkert slibning kan medføre overdreven vibrering.
• Kassér klinger der er bøjede, skæve, revnede, i stykker eller på anden måde defekte.

BEMÆRK

Når du sliber klinger, er det vigtigt, at du bevarer klingens oprindelige radiusform nederst i fortandingen for at undgå, at klingen revner.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse.

Kontakt HITACHI-forhandleren for yderligere information.

• Rens enheden udvendigt.
• Kontroller, at selen er intakt.
• Kontroller klingeafskærmningen for skader eller revner. Udskift afskærmningen i tilfælde af stød eller revner.
• Kontroller, at skæreudstyret er ordentligt centreret, skarpt og uden revner. Et skæreudstyr, der ikke sidder lige i midten, orårsager kraftige vibrationer, der kan skade enheden.
• Kontroller, at skæreudstyrets møtrik er tilstrækkeligt spændt.
• Kontroller, at klingetransportskærmen er ubeskadiget, og at den kan monteres sikkert.
• Kontroller, at møtrikker og skruer er spændt tilstrækkeligt.

• Kontroller starteren, især remmen.
• Rens tændrøret udvendigt.
• Fjern tændrøret og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
• Kontroller, at luftindtaget på starteren ikke er tilstoppet.
• Kontrollér, at vinkelgearhuset er fyldt 3/4 med fedt.
• Rens luftfilteret.

• Skyl brændstoftanken med benzin og rens brændstofffilter.
• Rens karburatoren udvendigt og pladsen omkring den.

Kvartalsvis vedligeholdelse

• Rens køleribberne på cylinderen.
• Rens blæseren og pladsen omkring den.
• Rens lydpotten for kul.

FORSIGTIG

Rengøring af cylinderribber, blæser og lydpotte skal altid udføres af et HITACHI-godkendt servicecenter.

BEMÆRK

Ved bestilling af reservedele hos jeres nærmeste forhandler, så anvend venligst varenummer i reservedelsopdelingssektionen i disse instruktioner.

Forklaring av symboler

Hvis gresstrimmeren har en merkelapp for hvor håndtaket skal plasseres, følg henvisningen.

Ikke prøv å montere mettallblad på en buet akselklipper. Det er meget farlig.

FORSIKTIG (Fig. 12)

Hvis du bruker et trimmerhode med en todelt knivbeskytter, skal forlengelsesstykket festes til knivbeskytteren. (Fig. 15)

MERK

Når forlengelsesstykket festes til knivbeskytteren, må den skarpe kantbegrenseren fjernes fra knivbeskytteren (hvis montert).

MERK

Hvis drivakselrøret på gresstrimmeren er utstyrt med et merke som viser hvor knivbeskytteren skal monteres, følg anvisningen.

MERK

Trykk på hurtigutløsningsknappen eller trekk i nødstoppsnoren (hvis montert) ved eventuelle nødstilfeller. (Fig. 28)

ADVARSEL

Hvis kutteutstyret fortsatt roterer när du har justert tomgangshastigheten, må du kontakte din HITACHI-forhandler.

MERK

Standard tomgangsrpm er 2800\~3200.

ADVARSEL

Hvis filterelementet er hardt pga. smuss, må det skiftes ut.

Tennplugg (Fig. 34)

Ha på deg vernehansker när du håndterer eller vedlikeholder kniven.
