| Produkttype | Vinkelsliber |
| Model | G 13YD |
| Mærke | Hitachi |
| Skivediameter | 125 mm (5 tommer) |
| Effektforbrug | 1000 W |
| Tomgangshastighed | 11000 o/min |
| Spindelgevind | M14 |
| Vægt | 2,1 kg |
| Mål (LxBxH) | 260 x 70 x 100 mm |
| Spænding | 220-240 V AC |
| Frekvens | 50/60 Hz |
| Strømkabellængde | 2,5 m |
| Hovedegenskaber | Spindellås, blød start, vibrationskontrol |
| Sikkerhedsfunktioner | Genstartsbeskyttelse, overbelastningsafbrydelse |
| Vedligeholdelse | Regelmæssig inspektion og udskiftning af kulbørster |
| Rengøring | Hold ventilationsåbninger rene, tør af med tør klud |
| Reservedele tilgængelighed | Kulbørster, kontakt, gearsæt |
| Reparerbarhed | Kan serviceres af brugeren med grundlæggende værktøj |
| Generel information | Designet til skæring og slibning af metal og murværk |
Ofte stillede spørgsmål - G 13YD HITACHI
Brugerspørgsmål om G 13YD HITACHI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kværn i PDF-format gratis! Find din vejledning G 13YD - HITACHI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. G 13YD af mærket HITACHI.

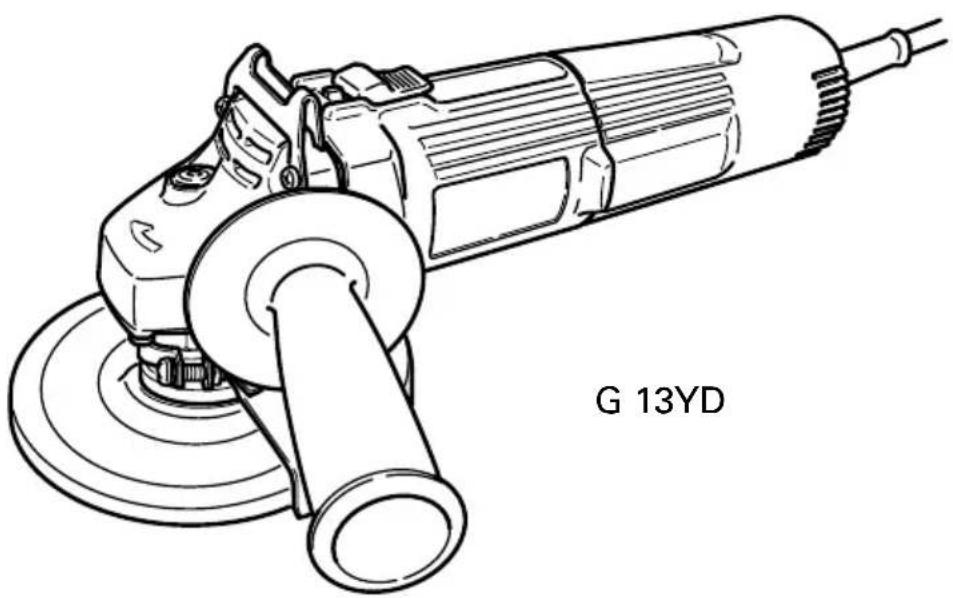

BRUGSANVISNING G 13YD HITACHI
Elektronisk vinkelslip Elektronisk vinkelsliber Elektronisk vinkelsliper Elektroninen kulmahiomakone Electronic Disc Grinder
G 13YD · G 13V
Læs instruktionerne nøje igennem, før maskinen tages i brug.
Les grundig og forstå anvisningene før bruk.
3. Förlängningskabel
Læs alle sikkerhedsadvarsler og instruktioner.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at De mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten.
Foretag aldrig nogen form for modificeringer a stikket.
Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er modificeret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe.
Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke de elektriske værktøjer for regn eller våde omgivelser.
Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde værktøjet.
Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Værk årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når De anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis De er træt eller under indflydelse af narkotika, alkohol eller medikamenter.
En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.
Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justernøgler eller skruenøgler, før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Stræk Dem ikke for langt. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.
Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.
f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele.
Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.
Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.
d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift.
Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj. 10
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
5) Reparation
a) Få Deres elektriske værktøj repareret af kvalificeret teknikere, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ikke kompromitteres.
SIKKERHEDSFORANSTALTNING
Hold børn og fysisk svagelige personer på afstand.
Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
GENERELLE SIKKERHEDSADVARSLER FOR SLIBNING, SANDSLIBNING ELLER SLIBEAFSKÆRING
a) Dette el-værktøj er beregnet til at fungere som en vinkelsliber, slibemaskine eller et afskæringsværktøj. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer samt specifikationer der følger med dette el-værktøj.
Følger du ikke alle instruktionerne nedenfor, kan det medføre elektrisk stød, brand og/eller alvorlig kvæstelse.
b) Det anbefales, at du ikke udfører fx stålbørstning og polering med dette el-værktøj.
El-værktøjet er ikke designet til sådanne funktioner, og det kan være risikabelt og medføre personskader.
c) Undlad at anvende tilbehør der ikke er specifikt designet og anbefalet af værktøjsfabrikanten.
Selvom tilbehøret kan monteres på dit el-værktøj, garanterer det ikke, at det er sikkert at anvende.
d) Den opgivne hastighed for tilbehøret skal mindst være den samme som den maksimale hastighed, der står på el-værktøjet.
Tilbehør, der kører hurtigere end deres opgivne hastighed, kan brække af og flyve væk.
e) Den udvendige diameter og tykkelse af dit tilbehør skal være inden for dit el-værktøjs kapacitetsnormering.
Tilbehør i forkert størrelse kan ikke sikres og kontrolleres ordentligt.
f) Hulstørrelsen på skiver, flanger, bagskiver eller andet tilbehør skal passe præcist til el-værktøjets spindel.
Tilbehør, hvis hulstørrelse ikke matcher monteringspunktet på el-værktøjet, vil komme ud af balance, vibrere voldsomt samt muligvis forårsage tab af kontrollen over værktøjet.
g) Undlad at anvende beskadiget tilbehør. Inden brug skal du altid kontrollere tilbehør som fx slibeskiver for skår og revner, bagskiver for revner, flænger eller udbredt slidtage samt stålbørster for løse eller ødelagte tråde. Hvis el-værktøjet eller tilbehøret tabes, skal du kontrollere det for skader og montere ubeskadiget tilbehør. Efter kontrol og montering af tilbehør, skal du placere dig selv og andre i nærheden væk fra tilbehørets omdrejningsplan og køre el-
værktøjet ved maksimal hastighed uden belastning i et minut.
Beskadiget tilbehør vil normalt brække af under denne testperiode.
h) Bær personligt beskyttelsesudstyr. Anvend ansigtsskjold eller beskyttelsesbriller afhængig af anvendelsen. Om nødvendigt, anvend støvmaske, høreværn, handsker samt værkstedsforklæde der kan stoppe små slibestykker eller fragmenter fra arbejdsstykket.
∅jenbeskyttelsen skal være i stand til at stoppe de bortflyvende rester, der opstår under forskellige manøvrer. Støvmasken eller åndedrætsværnet skal være i stand til at frafiltrere de partikler, der opstår under arbejdet. Længerevarende udsættelse for et højt støvniveau kan forårsage høretab.
i) Sørg for at andre er på sikker afstand af arbejdsområdet. Enhver, der kommer ind i arbejdsområdet, skal bære beskyttelsesudstyr.
Fragmenter fra arbejdsstykket eller fra tilbehør der er gået i stykker kan flyve af og forårsage kvæstelse uden for det nærmeste arbejdsområde.
j) Sørg for kun at holde på el-værktøjets isolerede gribeflader, når du udfører et arbejde, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledninger eller dets egen ledning.
Skæretilbehør, der kommer i kontakt med en strømførende ledning, kan lede strøm ind i udækkede metaldele på el-værktøjet og give operatøren stød.
k) Placer ledningen væk fra det roterende tilbehør.
Hvis du mister kontrollen, kan ledningen blive skåret over, og din hånd eller arm kan blive trukket ind i det roterende tilbehør.
I) Læg aldrig el-værktøjet fra dig før tilbehøret er stoppet helt op.
Det roterende tilbehør kan gribe fat i overfladen og trække el-værktøjet ud af din kontrol.
m) Aktiver ikke el-værktøjet, mens du bærer det ved siden af dig.
Utilsigtet kontakt med det roterende tilbehør kan forårsage, at det får fat i dit tøj og at tilbehøret trækkes ind mod din krop.
n) Rens el-værktøjets lufthuller regelmæssigt.
Motorens blæser trækker støv ind i huset, og overdreven ophobning af pulveriseret metal kan forårsage elektriske risici.
o) Undlad at anvende el-værktøjet i nærheden af brandbare materialer.
Disse materialer kunne antændes af gnister.
p) Anvend ikke tilbehør der behøver flydende afkølingsmidler.
Anvendelse af vand eller andre flydende afkølingsmidler kan forårsage død ved elektrisk stød eller elektrisk stød.
TILBAGESLAG OG RELATEREDE ADVARSLER
Tilbageslag er en pludselig reaktion, pga. at en roterende skive, bagskive, børste eller andet tilbehør bliver klemt eller hænger fast. Klemmes eller hænger det roterende tilbehør fast, forårsager det en hurtig standsning, der medfører at det ukontrollerede el-værktøj skubbes i den modsatte retning af tilbehørets rotationsretning fra det punkt, hvor det sidder fast.
Hvis for eksempel en slibeskive hænger fast eller klemmes i arbejdsstykket, kan den kant af skiven, der er klemt, gribe fat i materialets overflade hvilket får skiven til at klatre ud eller forårsager tilbageslag. Skiven hopper enten mod eller væk fra operatøren, afhængig af skivebevægelsen der hvor den er klemt. Slibeskiver går muligvis også i stykker under disse omstændigheder. Tilbageslag er resultatet af forkert brug af el-værktøjet og/eller forkerte betjeningsprocedurer eller forhold, der kan forhindres ved at tage de rigtige forholdsregler, som er givet nedenfor.
a) Sørg for at holde godt fast i el-værktøjet samt placer din krop og arm sådan, at du kan modstå tilbageslag. Anvend altid hjælpehåndtaget, hvis der følger et med, for at få maksimal kontrol over tilbageslag eller momentreaktioner under opstart.
Operatøren kan kontrollere momentreaktioner eller tilbageslag, hvis der tages de rigtige forholdsregler.
b) Placer aldrig din hånd i nærheden af roterende tilbehør. Tilbehøret kan få tilbageslag over din hånd.
c) Placer ikke din krop i det område, hvor el-værktøjet vil bevæge sig hen i tilfælde af tilbageslag.
Tilbageslag vil drive værktøjet i den modsatte retning af skivens bevægelse, fra det punkt hvor den hænger fast.
d) Vær særlig påpasselig når du arbejder på hjørner, skarpe kanter etc. Undgå springende bevægelser, samt at tilbehøret sætter sig fast.
Hjørner, skarpe kanter eller springende bevægelser har tendens til at gribe fat i det roterende tilbehør og forårsage tab af kontrol eller tilbageslag.
e) Monter ikke en kædesavsklinge til træskæring eller en tandet savklinge.
Sådanne klinger forårsager ofte tilbageslag og tab af kontrol.
SÄRLIGE SIKKERHEDSADVARSLER FOR SLIBNING OG SLIBEAFSKÆRING
a) Brug kun skivetyper der er anbefalet til dit el-værktøj, samt den særlige afskærmning der er designet til den valgte skive.
Skiver, som el-værktøjet ikke er designet til, kan ikke afskærmes ordentligt og er farlige at anvende.
b) Afskærmningen skal fastgøres ordentligt til el-værktøjet, og placeres så den giver maksimal sikkerhed, således at skiven er mest muligt afskærmet ud mod operatøren. Afskærmningen hjælper med at beskytte operatøren mod afbrækkede skivefragmenter og utilsigtet kontakt med skiven.
c) Skiver skal kun anvendes til den anbefalede brug. For eksempel: Foretag ikke slibning med siden af en skæreskive.
Slibende skæreskiver er lavet til periferisk slibning, og udsættes de for sidekræfter, kan disse skiver muligvis splintre.
d) Anvend altid ubeskadigede skiveflanger i den korrekte størrelse og udformning til din udvalgte skive.
Rigtige skiveflanger understøtter skiven og reducerer derfor risikoen for skivebrud. Flanger til skæreskiver kan være anderledes end flanger til slibeskiver.
e) Anvend ikke nedslidte skiver fra større el-værktøjer. Skiver, der er lavet til brug med større el-værktøjer, er ikke beregnet til den højere hastighed på et mindre værktøj og kan briste.
YDERLIGERE SÄRLIGE SIKKERHEDSADVARSLER FOR SLIBEAFSKÄERING
a) Undlad at "blokere" skæreskiven eller anvende et stort tryk. Forsøg ikke på at lave et alt for dybt snit.
Overbelastning af skiven øger belastningen og muligheden for at skiven vrides eller lukkes inde i snittet, samt sandsynligheden for tilbageslag eller brud på skiven.
b) Placer ikke din krop på linie med eller bag ved den roterende skive.
Hvis skiven føres væk fra din krop, vil et eventuelt tilbageslag muligvis drive den roterende skive og el-værktøjet direkte imod dig.
c) Hvis skiven sidder fast, eller hvis du stopper i et snit af en eller anden grund, skal du slukke el-værktøjet og holde el-værktøjet stille, indtil skiven stopper helt op. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, ellers kan der opstå tilbageslag. Kontroller og forebyg årsagen til at skiven sad fast.
d) Genstart ikke skærearbejdet i arbejdsstykket. Lad først skiven opnå fuld hastighed og gå derefter forsigtigt videre med snittet.
Skiven kan sætte sig fast, gå ud af snittet eller få tilbageslag, hvis el-værktøjet genstartes i arbejdsstykket.
e) Understøt paneler og store arbejdsstykker for at minimere risikoen for at skiven klemmes samt tilbageslag.
Store arbejdsstykker har tendens til at bøje nedad pga. deres vægt. Understøtningen skal placeres under arbejdsstykket i nærheden af skærelinjen samt i nærheden af arbejdsstykkets kanter på begge sider af skiven.
f) Vær ekstra forsigtig når du foretager et "lommesnit" i vægge eller andre uigennemskuelige områder.
Den indtrængende skive kan muligvis skære ind i gas- eller vandrør, el-ledninger eller andre genstande, der kan forårsage tilbageslag.
SÄERLIGE SIKKERHEDSADVARSLER FOR SANDSLIBNING
a) Brug ikke overdrevent stort sandpapir.
Følg producentens anbefalinger når du vælger sandpapir.
Stort sandpapir, der når ud over slibesålen, risikerer at flænges og kan medføre, at det sætter sig fast, at slibeskiven går i stykker eller tilbageslag.
FORSIGTIGHEDSHENSYN VED BRUG AF VINKELSLIBER
- Anvend aldrig disse maskiner uden beskyttelseskappen.
- Kontroller, at den på sliveskiven afmærkede hastighed er den samme eller større end værktøjets angivne hastighed.
Anvend kun nedtrykkede midterhjul med 80 m/s eller mere. - Sørg for, at slibeskivens mål er kompatible med værktøjet.
-
Slibeskiver skal opbevares og behandles med forsigtighed i overensstemmelse med fabrikantens anvisninger.
-
Kontroller slibeskiven inden den tages i brug. Anvend ikke sliveskiver, som har hakker, revner eller på anden måde har lidt skade.
-
Hav altid et godt greb i begge håndtag under arbejde med maskinen, da den modsatrettede effekt, der opstår, ellers kan give årsag til ulykker.
- Try aldrig trykknappen ind, mens spindelskiven drejer.
SPECIFICATIONER
| Model G13YD G13V | |||
| Spænding (områdevis)* (230V, 240V) | ~ | ||
| Optagen effekt* 1110W | |||
| Hastighed ubelastet 10000 min | -1 | 2800–10000 min-1 | |
| Slibeskive | udv. diam. × indiv. diam. | 125 × 22,23 mm | |
| periferihastighed 80 m/s | |||
| Vægt (kun maskinen) 1,7 kg | |||
*Kontroller navnepladen, eftersom spændingen kan variere fra område til område.
Eletronisk kontrol
Slibemaskinen er udstyret med en elektonisk hastighedskontrol, der sørger for:
○Konstant fuld hastighed indenfor det normale belastningsområde op til maksimal belastning.
○Beskyttelse mod overbelastning ved ved effektbegrænsning. Sliberen standser og starter først igen, när belastningen tages af.
○Rolig start.
○variabel hastighed (gælder kun G13V)
STANDARD TILBEH∅R
Ret til ændringer i tilbehøret forbeholdes.
ANVENDELSESOMRÅDER
○Fjernelse af støbefinner og finishing af forskellige type stål, bronce og aluminummaterialer og støbte emner.
○Slibning af svejsede emner.
○Slibning af kunststof materialer, skifer, teglsten, amaor, osv.
○Skæring af syntetisk beton, sten, mursten, marmor og lignende materialer.
F∅R IBRUGTAGNING
1. Stømkilde
Undersøg om netspændingen svarer til den på navnepladen angivne spænding.
ADVARSEL
Tilslut ikke maskinen til en direkte strømkilde.
2. Afbrynder
Forvis Dem altid om, at kontakten står i OFF-position, før stikket sættes ikontakten, Hvis stikket sættes i, medens kontakten står på ON, vil maskinen øjeblikkelig begynde at arbejde, hvilket let vil kunne føre til alvorlige ulykker.
3. Forælngerledning.
Hvis strømkilden er langt fra arbejdsfeltet, skal der anvendes en forlængerleding af korrekte dimensionerogkapacitet. Brug ikke længere forlæn gerledning end nødvendigt.
4. Montering og tilpasning af beskyttelseskappen
Maskinen er forsynet med en beskyttelseskappe for at forhindre splinter fra slibningen i at flyve bort fra maskinen og forårsage uheld, hvis den nedtrykkede centerskive går i stykker under brug. Forvis Dem om, at beskyttelseskappen er forsvarligt gjort fast på maskinen før arbejdet påbegyndes. Ved at løsne stilleskruen let, kan beskyttelseskappen indstilles til enhver vinkel, således at maximal effektivitet opnås. Forvis Dem om at stilleskruen er forsvarligt spændt fast efter indstilling af beskyttelseskappen.
- Kontroller, at monterede slibeskiver og spidser er monteret i overensstemmelse med fabrikantens anvisninger.
Forvis Dem om, at den slibeskive, der anvendes, er af korrekt type, og at den er fri for revner og overfladefejl. Forvis Dem ligeledes om, at slibe skiven er forsvarligt monteret og at møtrikken er spændt korrekt.
Se hertil afsnittet om "MONTERING OG AFMONTE- RING AF SLIBESKIVE".
Kontroller, at der anvendes mellemlægsskiver, hvis de følger med den bundne slibeskive og hvis de er påkrævede.
Anvend ikke separate reduktionsbøsninger eller adaptere til tilpasning af slibeskiver med store huller. For værktøj, som er beregnet til montering med slibeskiver med gevindhul, bør man sikre sig, at slibeskivens gevind er langt nok til at kunne modtage spindelen i hele dens længde.
Anvend ikke afskæringsskiver til sideslibning.
6. Udførelse af prøvekørsel
Kontroller, at den bundne slibeskive er korrekt monteret og strammet, inden den tages i brug, og kør værktøjet uden belastning i 30 sekunder i en sikker position. Stop værktøjet med det samme, hvis der opstår kraftig vibration eller hvis der opdages andre defekter. Hvis denne situation opstår, skal maskinen efterses for at årsagen kan klarlægges.
Kontroller at trykknappen ikke siddr fast ved at trykke på den et par gange før maskineen startes (se Fig. 1).
8. Montering af sidehåndtaget
Skru sidehåndtaget på geardækslet.
9. Justering af antallet af omdrejninger (gælder kun G13V)
Model G13V er udstyret med et elektronisk uendelig-variabel-hastighedsdrev, og det er muligt at ændre antallet af omdrejninger alt efter anvendelsen.
Hvis man drejer og indstiller drejeskalaen (Fig.3) til 6, vil antallet af omdrejninger øges, og hvis drejeskalaen drejes og sættes til 1, vil antallet af omdrejninger mindskes.
Indstil antallet af omdrejninger med drejeskalaen inden brug. Vi henviser til oversigten herunder som ledetråd angående, hvordan dette gøres.
| Drejeskive Anvendelse Værktøj | ||
| 1 Polering | Radial slibeskive Polerskive | |
| 2 | Fjernelse af maling eller belægning | |
| 3 Fjernelse af rust | ||
| 4 Fjernelse af grater | ||
| 5 Slibning | Slibeskive | |
| 6 | Grov slibningSkæring | SlibeskiveDiamantskive |
BEMÄRK: Vær påpasselig med ikke at sætte drejeskalaen til værdier under 1 eller over 6.
PRAKTISK ANVENDELSE AF SLIBEMASKINEN
1. Tryk:
Tryk ikke sliberen hårdt ned mod fladen, der slibes på. Slibemaskinen er udstyret med et elektronisk krebsløb, der sørger for, at den roterer med en passende hastighed, når der arbejdes med et moderat tyk. Hvis maskinen udsættes for et stærkt tryk eller på anden måde belastes unormalt, vil beskyttelseskredsløbet træde i funktion og sliberen vil standse. Tag øjeblikkelig trykket af maskinen. Derpå slås afbryderen fra og til igen, og maskinens hastighed stiger til normal igen.
FORSIGTIG: (gælder kun G13V)
Hvis værktøjet anvendes med en anden værdi end fuld hastighed (drejeskala 6), kan motoren ikke afkøles tilstrækkeligt på grund af det nedsatte antal omdrejninger. Dette kan resultere i risiko for brand og beskadigelse af motoren, inden beskyttelsesmekanismen mod overbelatning træder i kraft.
Sørg altid for at anvende værktøjet med et let tryk mod materialets overflade, hvis der anvendes andre værdier end fuld hastighed (drejeskala 6).
2. Slibevinkel
Hold ikke hele den nedtrykkede centerskives overflade mod emnet men hold maskinen således at den står i en vinkel på 15°–30° i forhold til emnet som vist på Fig. 2 for optimal effekt.
- For at forhindre en ny nedtrykkede centerskive i at grave sig ned i emnets overflade, trækkes maskinen under arbejdet ind imod en selv (Fig. 2, retning B).
Når den nedtrykket centerskives så efter et stykke tids arbejde er blevet slidt passende til kan man arbejde i alle retninger.
4. Forsigtighedsregel umiddelbart efter brugen
Slibeskiven fortsætter med at rotere, når der er slukket for værktøjet.
Læg ikke maskinen fra Dem umiddelbart efter at have slået strømmen fra, men vent til rotationen er hørt helt op. Herved undgås ikke alene alvorlige uheld, men også mængden af støv og snavs, der suges op i maskinen formindskes.
OBS
○Kontroller, at arbejdsstykket er ordentligt fastgjort.
○Kontroller, at ventilationsåbningerne ikke er blokerede, når der arbejdes på steder med støv. Hvis det skulle blive nødvendigt at fjerne støv, skal værktøjet først tages ud af forbindelse med lysnettet (brug ikke-metalliske objekter). Undgå at beskadige de interne dele.
○Bær altid beskyttelsesbriller og høreværn og anvend andet personligt beskyttelsesudstyr såsom handsker, forklæde og hjelm, hvis situationen kræver det.
○Brug altid øjen- og ørebeskyttelse.
Andet personligt beskyttelsesudstyr såsom støvmaske, handsker, hjelm og forklæde bør anvendes, när situationen kræver det. Brug beskyttelsesudstyr i alle tvivlstilfælde.
○Når maskinen ikke er i brug, bør stikket tages ud af stikkontakten.
MONTERING OG AFMONTERING AF TILBEH∅R (Fig. 1)
FORSIGTIG: Slå altid afbryderen fra og tag stikket ud af stikkontakten af hensyn til sikkerheden.
1. Montering (Fig. 1)
(1) Vend maskinen med undersiden opefter, således at spindelen vender opad.
(2) Monter spændeskiven på spindelen.
(3) Pas fremspringet på den nedtrykkede centerskive ind i spændeskiven.
(5) Tryk trykknappen ind som vist i Fig. 1 for at forhindre spindelen i at dreje rundt. Derpå gøres den nedtrykkede centerskive forsvarligt fast ved at spænde møtrikken godt til med nøglen.
2. Afmontering
Folg ovennævnte procedure i omvendt rækkefølge.
(2) Anbring polerskiven på gummipladen og sæt derefter spændeskivebolten i spindelen.
(3) Tryk på trykknappen for at fastholde spindelen og stram derefter spændeskivebolten med en nøgle.
2. Afmontering
Følg ovennævnte procedure i omvendt rækkefølge.
FORSIGTIG:
○Kontroller efter, at slibeskiven er forsvarligt monteret.
○Kontroller at trykknappen ikke sidder fast ved at trykke på den et par gange før maskinen startes.
VEDLIGEHOLDELSE OG EFTERSYN
1. Eftersyn af den nedtrykkede centerskive
2. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer og sørg for at de er ordentligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.
3. Eftersyn af kulbørsterne (Fig. 4)
I motoren er anvendt kulbørster, som er sliddele. Når kulbørsterne bliver slidt ned til nær slidgrænsen, vil det kunne resultere i maskinskade. Når der anvendes auto-stop kulbørster, vil motoren stoppe automatisk. I så tilfælde udskiftes begge kulbørsterne med nye med samme nr. som vist på illustrationen. Hold desuden altid kulbøsterne rene og sørg for, at de glider let i kulholderne.
4. Udskiftning af kulbørster (Fig. 5)
(1) Løsn D4 tapskruen, der holder pinoldækslet og fjern pinoldækslet.
(2) Brug den ekstra sekskantnøgle eller en lille skruetrækker til at trække kanten på fjederen, der holder kulbørsten nede, op. Afmonter kanten på fjederen mod børsteholderens yderside.
(3) Fjern kanten på den bøjelige ledningsforbindelse på kulbørsten fra børsteholderens terminalsektion og tag derefter kulbørsten ud af holderen.
(1) Sæt enden på den bøjelige ledningsforbindelse på kulbørsten ind i terminalsektionen på børsteholderen.
(2) Sæt kulbørsten ind i børsteholderen.
(3) Brug den ekstra sekskantnøgle eller en lille skruertrækker til at sætte kanten på fjederen tilbage på kulbørstens hovede.
BEMÄRK:
Kontroller, at enden af fjederen ikke holder den bøjelige ledningsforbindelse.
5. Vedligeholdelse af motoren
Motordelen er værktøjets hjerte. Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.
6. Liste over reservedele
A: Punkt nr.
B: Kode nr.
C: Anvendt nr.
D: Bemærkninger
FORSIGTIG:
Reparationer, modifikationer og eftersyn af Hitachi el-værktøj skal udføres af et autoriseret Hitachi service-center.
Denne liste over reservedele vil være nyttig, når værktøjes indleveres til det autoriserede Hitachi service-center til reparation eller anden vedligeholdelse.
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
MODIFIKATIONER:
Hitachi el-værktøj undergår konstant forbedringer og modifikationer, så teknologiske nyheder hele tiden kan inkorporeres.
Som et resultat heraf kan nogle dele (f.ex. kodenumre og/eller design) ændres uden varsel.
BEMÄRK
Grundet HITACHI's løbende forskning og udvikling, kan bemeldte specifikationer ændres uden forudgående varesl.
Information om luftbåren støj og vibration
De målte værdier er fastsat i overensstemmelse med EN60745 og afgives i overensstemmelse med ISO 4871.
Det afmälte A-vægtede lydniveau: 99 dB (A)
Det afmälte A-vægtede lydtryksniveau: 88 dB (A)
Usikkerhed KpA: 3 dB (A)
Brug høreværn.
Den typisk vægtede, kvadratiska middelaccelerationsværdi: 4,0 m/s ^2 .
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y
ADVARSEL
a) Hold arbeidsområdet ryddig og godt belyst.
Uryddige eller mørke arbeidsområder kan føre til ulykker.
Faren for elektrisk støt vil være større dersom du er jordet.
Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
b) Bruk verneutstyr. Ha alltid på deg vernebriller.
k) Hold ledningen unna det roterende tilbehøret.
m) Ikke operer maskinen mens den bæres.
Operatøren kan kontrollere dreiemomentet eller rekyl hvis korrekte forholdsregler tas.
b) Aldri plasser en hånd nær det roterende tilbehøret.
Ved rekyl kan tilbehøret kommet i kontakt med hånden.
Skiver som ikke er designet til maskinen kan ikke tilstrekkelig sikres og er utrygge.
Bruk en skjøteledning med en tilstrekkelig tykkelse og merkekapasitet, när arbeidsområdet er fjernt fra strømkilden. Skjøteledningen må være så kort som mulig.
NB: Talskiven må ikke dreies forbi 1 eller 6.
HVORDAN BRUKE VINKELSLIPEREN
1. Press:
(3) Med sekskantnøkkelen eller et lite skrujern setter du kanten på spiralfjæren tilbake på børstehodet.
