BRUGSANVISNING IDK84453IB AEG

Anvisningerne, der er anført i denne manual skal nøje overholdes.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, der skyldes den manglende overholdelse af instruktionerne i denne manual. Apparatet er udelukkende beregnet til husholdningsbrug, til udsugning af røg, der stammer fra madstegning. Andre brug er ikke tilladt (f.eks. rumopvarmning).) Fabrikanten fralægger sig ethvert ansvar for ikke tilladt brug, eller for forkerte indstillinger af betjeningsanordningerne.

Produktet kan muligvis have et andet udseende i forhold til modellen, der er vist på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

! Læs disse anvisninger nøje: Der er vigtige oplysninger om installation, anvendelse og sikkerhedsforholdsregler.

! Foretag ingen ændringer på produktets elektriske installationer

! Før apparatet installeres, kontrollér, at ingen komponenter er beskadiget. I modsat fald, ret henvendelse til forhandleren og udlad at fortsætte med installationen.

! Kontrollér produktets integritet, før installationen påbegyndes. I modsat fald, ret henvendelse til forhandleren og udlad at fortsætte med installationen.

Bemærk: Dele, der er markeret med symbolet "(*)", er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

1. Advarsler

Pas på! Overhold nøje de følgende anvisninger:

-Før der foretages et hvilket som helst installationsindgreb, skal apparatets strømforsyning afbrydes.

Installation og vedligeholdelse skal udføres af en kvalificeret tekniker, i henhold til fabrikantens anvisninger og i overensstemmelse med sikkerhedslovene i kraft, i det land hvor maskinen anvendes. Medmindre andet er anført i brugsvejledningen, er det forbudt at reparere eller udskifte dele på apparatet.

-Det er påkrævet, at apparatet tilsluttes med jordforbindelse.

-Strømforsyningskablet skal være tilstrækkeligt langt, til at apparatet kan tilsluttes el-nettet, når det er installeret i køkkenelementet.

-For at udføre installationen i overensstemmelse med de gældende sikkerhedsforskrifter, skal der anvendes en godkendt flerpolet afbryder, der sikrer fuldstændig frakobling fra strømforsyningen, såfremt der opstår en tilstand af overspænding III og iht. til installationsanvisningerne.

-Der må ikke bruges stikdåser eller forlængerledninger.

-Når installationen er fuldført, må ingen af de elektriske komponenter være tilgængelige for brugeren.

Apparatet og dens tilgængelige dele opvarmes under brug. Pas på, ikke at berøre varmelegemerne.

- Pas på, at børn ikke leger med apparatet; hold børn på afstand og under opsyn, da de tilgængelige dele kan blive meget varme under brug.

- For personer, der bruger en hjerte-pacemaker eller andre aktive remedier, er det vigtigt at sikre sig, at denne stimulator er kompatibel med apparatet,

før induktionsvarmepladen bruges.

.-Under og umiddelbart efter brug skal du undgå at røre ved apparatets varmelegemer.

-Undgå kontakt med klude eller andre brændbare materialer, før alle apparatets komponenter er tilstrækkeligt afkølede.

.-Anbring ikke brændbart materiale på apparatet eller i umiddelbar nærhed.

Ophedede fedtmidler eller olier er let antændelige. Overvåg stegningen af retter, der indeholder en stor mængde fedstof eller olie.

-Hvis overfladen er revnet, skal du straks slukke det for at undgå elektrisk stød, brandfare.

-Apparatet er ikke beregnet til at blive sat i gang ved hjælp af et udvendigt tidsur eller af et adskilt fjernbetjeningssystem.

-Stegning med olie eller fedtstoffer på en kogeplade kan være farlig og forårsage antændelse, hvis den ikke udføres under opsyn.

Stegningen skal overvåges. Selv en hurtig stegning skal konstant overvåges.

Forsøg ALDRIG at slukke flammerne med vand. Sluk derimod for apparatet og kvæl flammerne, f.eks. ved brug af et låg, eller af et brandbekæmpelsestæppe.

Brandfare: Anbring ingen genstande på kogepladens overflader.

-Brug ikke damprensere til rengøring, fare for elektrisk stød.

-Anbring ikke metalgenstande som fx. knive, gafler, skeer eller låg på kogepladens overflade, da de risikerer at blive meget varme.

- Før apparatet tilsluttes strømforsyningen: Kontrollér dataskiltet (der sidder på apparatets nederste del) for at sikre, at spænding og styrke stemmer overens med nettets specifikationer, og at forsyningsstikket er passende. I tvivlstilfælde, ret henvendelse til en kvalificeret elektriker.

Vigtigt:

• Efter brug, skal kogepladen slukkes ved brug af den relevante betjeningsanordning, uden blot at stole på indikatoren for gryder.
• Undgå at væsker koger over ved at sænke varmen, når du koger eller opvarmer væsker.
• Varmelegemerne må ikke være tændt, uanset, om der er tomme gryder eller pander på dem, eller hvis der intet er.
• Sluk den pågældende varmezone, när stegningen er afsluttet.

Brug aldrig alluminiumfolie eller produkter emballeret med alluminium direkte til stegning. Alluminumfolien risikerer at smelte og skade apparatet uopretteligt.

- Opvarm aldrig en dåse eller en blikdåse med madvarer uden at have åbnet den først: Den vil kunne eksplodere!

Denne adversel gælder for alle de andre typer kogeplader.

Brug af en kraftig styrke, som Boosterfunktionen er ikke egnet til opvarmning af visse væsker, som f.eks. olie til friturestegning. En overdreven varme risikerer at være farlig. I dette tilfælde, tilrådes det at anvende en mindre kraftig

styrke.

Beholderne skal anbringes direkte på kogepladen, og centreres. Anbring aldrig andre genstande mellem gryde og kogeplade.

- I tilfælde af meget høje temperaturer sænker apparatet automatisk effektniveauet på de pågældende kogezoner.

Før et hvilket som helst rengørings- eller vedligeholdelsesindgreb, skal apparatets strømforsyning afbrydes ved at trække stikket ud, eller ved at frakoble boligens hovedafbryder

Til alle installations- og vedligeholdelsesindgreb anvend arbejdshandsker.

Apparatet må kun anvendes af børn, der er mindre end 8 år, eller af personer med nedsatte fysiske, sensoriske, eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet, og har kendskab til de dermed forbundne risici. . Det er nødvendigt at holde øje med, at børn ikke leger med apparatet.

Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Lokalet skal være udstyret med en passende udluftning, når emhætten anvendes samtidig med andre apparater, der drives af gas eller af andre brændstoffer.

Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM

MÅNEDEN). Overhold under alle omstændigheder de udtrykkelige anvisninger i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører brandfare.

Det er strengt forbudt, at flambere retter. Brug af åben ild er skadelig for filtrene og kan medføre brand, og skal af denne grund under alle omstændigheder undgås.

Friturestegning skal udelukkende udføres under opsyn, for at undgå, at den overophedede olie antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Pas på! Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

Angående de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, overhold nøje de lokale myndigheders forskrifter.

Den udsugede luft må ikke udsendes til en kanal, der anvendes til udledning af røg fra forbrændingsapparater, der drives af gas eller af andre brændstoffer.

Brug aldrig emhætten uden en korrekt monteret rist!

Brug kun de medfølgende fastspændingsskruer til produktet til installationen, eller – såfremt de ikke medfølger – indkøb den korrekte skruetype. Brug skruer af korrekt længde, som anført i vedligeholdelsesvejledningen.

Når emhætten og apparaterne, der er forsynet med en kraft, der er forskellig fra strøm, anvendes samtidig, skal rummets negative tryk ikke overskride de 4 Pa (4 x 10-5 bar).

Det er vigtigt at opbevare denne manual til efterfølgende henvisninger. I tilfælde af videresalg, overdragelse eller flytning, skal man sørge for, at manualen følger produktet.

Dette apparat er mærket i overensstemmelse med Europaparlamentets og Rådets Direktiv 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE) (Affald af elektrisk og elektronisk udstyr). Brugeren, der sørger for at bortskaffe dette produkt på korrekt måde, medvirker til at forebygge de potentielt negative indflydelser for miljø og sundhed.

Symbolet med skraldespanden , der er anført på produktet eller i den medfølgende dokumentation, angiver, at dette produkt ikke må bortskaffes sammen med usorteret husholdningsaffald, men derimod indsamles særskilt for derefter at bringe det til de dertil beregnede indsamlingspunkter til genbrug af elektriske og elektroniske udstyr. Produktet skal derfor bortskaffes i henhold til de lokale normer til indsamling af specielt affald. For yderligere oplysninger angående behandling, genvinding og genbrug af dette produkt, ret henvendelse til kommunens tekniske forvaltning, til genbrugsstationerne eller til butikken, der har solgt produktet.

• Sikkerhed: DS/EN/IEC 60335-1; DS/EN/IEC 60335-2-6, DS/EN/IEC 60335-2-31, DS/EN/IEC 62233.
• Ydelser: DS/EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; DS/EN/IEC 60704-1; DS/EN/IEC 60704-2-13; DS/EN/IEC 60704-3; ISO 3741; DS/EN 50564; IEC 62301; EN 60350-2;.
• EMC: DS/EN 55014-1; CISPR 14-1; DS/EN 55014-2; CISPR 14-2; DS/EN/IEC 61000-3-3; DS/EN/IEC 61000-3-12. Forslag til en korrekt brug for at reducere miljøbelastningen: Når stegningen starter, tænd for enhætten på minimumhastighed, og lad den være tændt i nogle minutter også efter at stegningen er færdig. ∅g hastigheden udelukkende hvis der er store røg- og dampmængder, og anvend booster-funktionen kun i de tilfælde hvor det er strengt nødvendigt.
  Udskift kulfilteret/kulfiltrene, när det er nødvendigt, for at sikre, at systemet til nedsættelse af lugt altid er effektivt. For at sikre fedtfilterets effektivitet, rengør det, hver gang det er nødvendigt. Anvend den største tilladelige
  kanalsystemdiameter, der er anført i manualen, for at optimere effektiviteten og minimere støjen.

2. Brug

Brug af kogeplade

Stegning på induktionsplader baserer sig på det fysiske fænomen kaldt magnetisk induktion. Den grundlæggende systemegenskab består i, at energien overføres direkte fra varmegeneratoren til gryden.

Fordele:

Ved sammenligning med elektriske kogeplader, er en induktionsplade:

• Mere sikker: Lavere temperaturer på glasoverfladen.
• Hurtigere: Fødevarerne opvarmes på mindre tid.
• Mere præcis: Pladen reagerer øjeblikkeligt på din styring
• Mere effektiv: 90% af den opsugede energi forvandles til varme. Desuden, efter at have fjernet gryden fra pladen, afbrydes varmeoverførslen omgående, og det medvirker til at undgå unyttige varmeafledninger

2.1 Kogegrej til tilberedningen

Brug kun gryder, der er mærket med symbolet for Vigtigt:

For at undgå uoprettelige skader på pladens overflade, brug aldrig:

• beholdere, hvor bunden ikke er helt flad.
• metalbeholdere med emaljeret bund.
• beholdere med grov bund, for at undgå at ridse pladens overflade.
• Anbring desuden aldrig varme gryder eller pander på pladens kontrolpanel.

2.1.1 Kogegrej, du allerede har

Stegning ved induktion anvender det magnetiske princip for at generere varme. Beholderne skal derfor indeholde jern. Det er muligt at kontrollere, om grydematerialet er magnetisk ved hjælp af en enkel magnet. Hvis magneten ikke tiltrækkes, er gryderne ikke egnet til stegning ved induktion.

2.1.2 Anbefalet diameter på kogegrejets bund

VIGTIGT: Hvis gryderne ikke er af korrekt størrelse, tændes kogezonerne ikke.

Du kan finde grydens påkrævede minimumdiameter for hver enkel kogezone i afsnittet med tegninger i denne brugsanvisning.

2.2 Energibesparelse

• Anvende pander og gryder med en bunddiameter, der svarer til kogezonens størrelse.
• Udelukkende anvende pander og gryder med flad bund.
• Lægge låg på gryden under stegningen, hvis det er muligt.
• Koge grøntsager, kartofler osv. med en lille mængde vand for at reducere kogetiden.
• Bruge trykkoger, der reducerer både energiforbruget og tilberedningstiden yderligere.
• Anbringe gryden midt på den pågældende kogezone på pladen.

Brug af sugeapparat Udsugningssystemet kan enten bruges som udsugningsudgave, med udvendig udledning, eller med filtreringsfunktion med indvendig recirkulation.

Udsugningsudgave

Fig.7

Dampene udledes udvendigt ved brug af en serie rørforbindelser (ikke medfølgende, købes separat), der fastgøres på den medfølgende koblingsflange.

Udtømningsrørets diameter skal svare til forbindelsesringens diameter:

• Med rektangulær udgang 222 x 89 mm
• med rund udgang ∅ 150 mm (*)

Der er yderligere oplysninger at finde på siden der omhandler udsugningsudgavens tilbehør, i den illustrerede del indeholdt i manualen.

Fig.7c

Produktet forbindes til rør og udtømningshuller på væggen med en diameter, der svarer til luftudgangen (koblingsflange).

Brug af rør og udtømningshuller på væggen med en mindre diameter, medfører en nedsættelse af udsugningsydelserne og en drastisk støjforhøjelse.

Af denne grund påtages der intet ansvar i denne forbindelse.

! Anvend en kanal, der er så kort, som muligt.

! Anvend en kanal med det mindst tilladelige antal bøjninger (bøjningens maksimale vinkel: 90°).

! Undgå vigtige ændringer på kanalens snit

Filtrerende udgave

Fig. 8

Den udsugede luft filtreres ved hjælp af de pågældende fedt- og lugtfiltre, før den sendes tilbage i rummet.

Produktet leveres med alle delene, der er nødvendige til en standardinstallation, med luftudgangen på frontdelen af køkkenelementets sokkel.

Indpakningen indeholder allerede fire sæt keramiske filtre med aktivt kul, der sikrer optimale ydelser. De keramiske filtre er innoverende, modulære kulfiltre, der er genvindelige (der henvises til denne manual i afsnittet Vedligeholdelse – Filtre med aktivt kul).

De kemisk-fysiske egenskaber gør det muligt at opnå en høj lugtopsugningseffektivitet og en høj mekanisk modstandsevne-

Der er yderligere oplysninger at finde på siden der omhandler filtreringsudgavens tilbehør, i den illustrerede del indeholdt i manualen.

Fig. 13b

3. Installering

Både den elektriske og den mekaniske del af installationen skal udføres af autoriserede teknikere.

Apparatet er designet til at blive indbygget i en 2-6 cm tyk bordplade i tilfælde af TOP-installation; og en 2,5-6 cm i tilfælde af FLUSH-installation.

Afstanden mellem kogepladen og væggen skal mindst være på 5 cm på forsiden, og mindst 4 cm på siden og på mindst 50 cm i forhold til de øverste overskabe.

OBS. = De anbefalede afstande er vejledende: Når arealerne indrettes, henvises der til køkkenfabrikantens anvisninger.

3.1 Elektrisk tilslutning

Fig. 3

• Apparatet skal frakobles strømforsyningen
  -Installationen skal udføres af en autoriseret tekniker med kendskab til de gældende forskrifter for installation og sikkerhed.
  -Fabrikanten frasiger sig ethvert ansvar for skader på personer, dyr eller ting forårsaget af manglende overholdelse af anvisningerne i dette afsnit.
  -Strømforsyningskablet skal være tilstrækkeligt langt til, at kogepladen kan fjernes fra arbejdsfladen.
  -Kontrollér, at den angivne spænding på dataskiltet nederst på apparatet svarer til spændingen i boligen, hvor den skal installeres.

-Anvend ikke forlængerledninger.

- Jordforbindelse er lovkrav.

- Jordforbindelseskablet skal være 2 cm længere i forhold til de andre kabler.

- Såfremt der ikke medfølger et strømforsyningskabel med apparatet, skal der anvendes et kabel med et ledertværsnit på min. 2,5 mm2 for effektydelse på op til 7200 Watt, mens det for højere effektydelser skal være på 4 mm2.

- Kablet må på intet punkt have en temperatur på 50°C over stuetemperaturen.

- Apparatet er beregnet til permanent tilslutning til el-nettet, og tilslutningen til el-nettet skal derfor gennemføres med en flerpolet afbryder iht. forskrifterne, der sikrer en fuldstændig frakobling fra strømforsyningen i en tilstand, der hører under kategorien overspænding III. Afbryderen skal være nemt tilgængelig, når installationen er fuldført.

Bemærk: Hvidevarens tilslutning med valgfri monofase kræver at man fjerner det tilstedeværende kabel og udskifter det med en anden kabeltype (medfølger ikke) med de følgende specifikationer:

monofaseforbindelse: kabel H05V2V2-F 3G4

Fig. 3a

Pas på! Før strømforsyningen tilsluttes igen for at tjekke, at apparatet fungerer på korrekt måde, skal det altid kontrolleres, at strømforsyningskablet er korrekt monteret.

Pas på! Udskiftning af kredsløbsforbindelseskablet må kun udføres af den autoriserede servicetekniker eller af en person med lignende kvalifikationer.

Bemærk: Produktet er forsynet med en Power Limitator funktion, der gør det muligt, at indstille en maksimal kw opsugningssøjle

Justeringen skal gennemføres når produktet forbindes til el-nettet, eller ved genforbindelse af selve el-nettet (inden for de næste 2 minutter). Til Power Limitation justeringen, henvises der til denne manual, under afsnittet "Drift".

3.3 Montering

Før installationen igangsættes:

• Når produktet er pakket ud, skal det kontrolleres, at der ikke er opstået skader under transporten. Hvis dette er tilfældet, skal du kontakte forhandleren eller vores Kundeservice, før installationen startes.
• •Kontrollér, om det købte produkt har en passende størrelse til det valgte installationssted.
• \tab Kontrollér emballagen for at tilsikre, at der (pga. transporten) ikke befinder sig tilbehørsmaterialer (som fx poser med skruer, garantibevis osv.). Tag det i så fald ud og opbevar det.
• \tab Kontrollér, om der findes en egnet stikkontakt i nærheden af installationsstedet.

Forberedelse af køkkenelementet til indbygning:

• Produktet må ikke installeres på kølekilder, opvaskemaskiner, komfurer, ovne, vaskemaskiner eller tørretumblere.
• Udfør først de nødvendige udskæringer i køkkenelementet, før kogepladen anbringes, og sørg omhyggeligt for at fjerne spåner og savsmuld.

VIGTIGT: Anvend et monokomponent forseglingsmiddel (S), der er i stand til at modstå temperaturer op til 250°; før installationen skal overfladerne, der skal klistres, rengøres grundigt, og alle stofferne, der risikerer at forringe klæbeevnen (f.eks.: Slipmidler, konserveringsmidler, fedtmidler, olier, pulvere, rester af gamle klæbemidler e.l.) fjernes; Klæbemidlet skal fordeles jævnt på hele rammens perimeter; Efter pålimning, lad klæbemidlet tørre i 24 timer ca.

Fig. 1b

Pas på! Hvis skruerne og fastspændingsanordningerne ikke monteres i henhold til disse anvisninger, kan der være risiko for elektriske farer.

Bemærk: Til en korrekt installation af produktet, tilrådes det, at tape rørføringerne med et klæbemiddel med de følgende specifikationer::

• Elastisk film i blød PVC, med klæbemiddel baseret på akryl
• Det skal stemme overens med direktivet DIN DS/EN 60454
• Flammehæmmende
• Udmærket modstandsevne over for aldring
• Modstandsevne over for temperatursvingninger
• Anvendeligt ved lave temperaturer.

4. Funktion

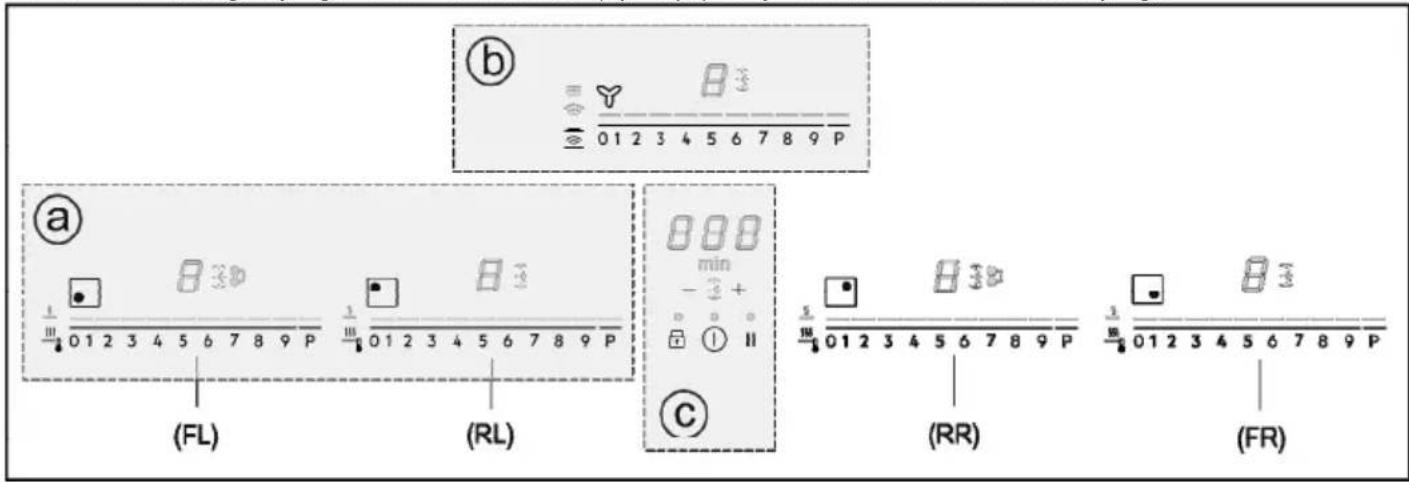

Kontrolpanel

Bemærk: For at vælge styringerne skal du blot berøre (trykke på) de symboler, der viser de enkelte styringer.

(b) 0 1 2 3 4 5 6 7 8 9 P (a) 0 1 2 3 4 5 6 7 8 9 P (FL) 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 8 9 P 0.123456789 P 0.123456789 P 0.123456789 P 0.123456789 P 0.123456789 P 0.123456789 P 0.123456789 P 0.123456789 P 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.123 0.0123456789 P 0.0123456789 P 0.0123456789 P 0.0123456789 P 0.0123456789 P 0.0123456789 P 0.0123456789 P 0.0123456789 P (FL) (RL) (c) (RR) (FR)

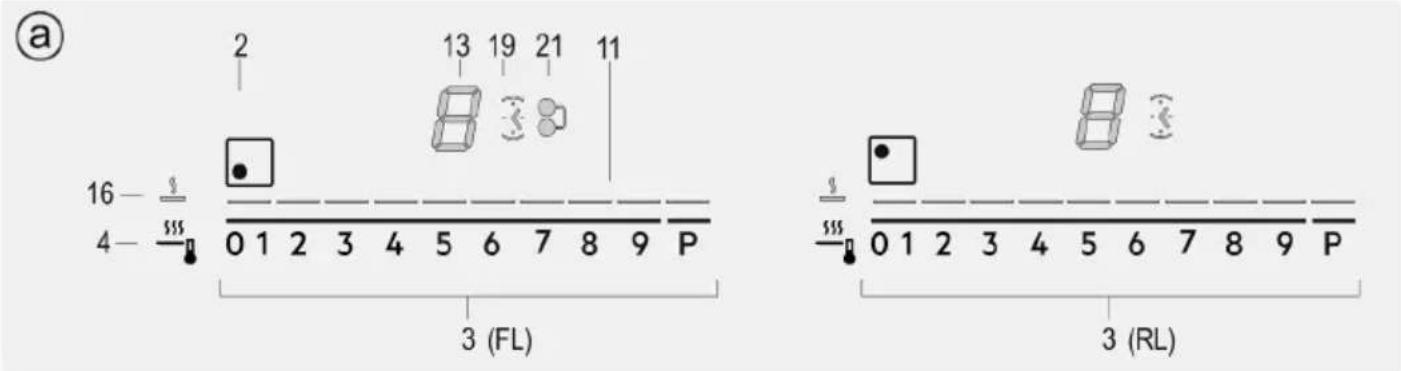

(a) 16 - 2 4 - 5 0 1 2 3 4 5 6 7 8 9 P 2 13 19 21 11 8 3 (FL) 8 3 0 1 2 3 4 5 6 7 8 9 P 3 (RL)

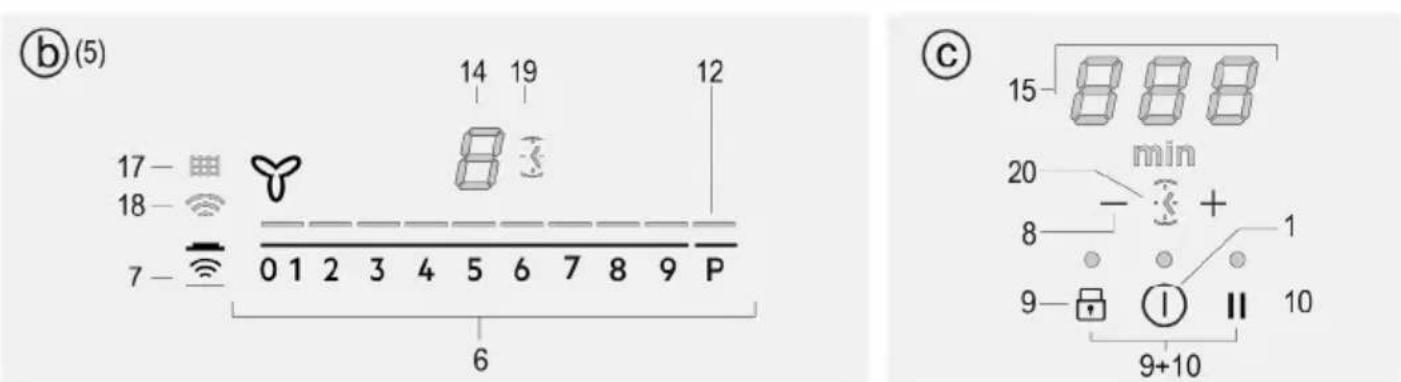

(b)(5) 17- 18- 7- 0 1 2 3 4 5 6 7 8 9 P 14 19 8 12 6 (c) 15-888 20 min - + 1 8 9-☐ I II 10 9+10

Taster

1. ON/OFF til kogeplade/sugeapparat til kogeplade

2. Kogestonepositionsindikator

3. Valg af kogezoner Forøgelse/Reduktion af Power Level

4. Aktivering af Temperatur Manager

5. Sugeapparatets indikator

6. Sugeapparatmarkering Forøgelse/Reduktion af sugehastighed (styrke)

7. Aktivering af automatiske funktioner Nulstilling af filtermætning

8. Timer aktivering Forøgelse/Reduktion af tid Timer

9. Key Lock (Tastblokering)

9+10. Child Lock (børnesikring)

10 Pause / Recall

Display / LYSDIODE

1. Power Level visning
2. Visning af udsugningshastigheden (styrke)
3. Kogezonens display
4. Sugeapparatets display
5. Timerens display
6. Indikator af Temperatur Manager
7. Indikator til filterassistance
8. Indikator til automatisk udsugningsfunktion
9. Indikatoren Aktiv Timer
10. Indikatoren Aktiv Egg Timer
11. Indikatoren Aktiv Bridge
12. Indikator til SNAP-funktion
13. Indikator FLAP

BRUG AF KOGEPLADE

Det skal du vide, før du starter:

Alle kogepladens funktioner er udtænkt med henblik på at overholde de strengeste sikkerhedsforskrifter.

Derfor:

• Visse funktioner aktiveres ikke, eller også deaktiveres de automatisk, såfremt der ikke er nogen gryde på kogezonen, eller hvis den er placeret forkert.
• I andre tilfælde kan aktiverede funktioner blive deaktiveret automatisk efter nogle få sekunder, hvis den valgte funktion kræver en yderligere indstilling, som ikke er foretaget (fx: "Tænd for kogepladen" uden "Vælg kogezonen" og "Driftstemperatur", eller "Lock-funktionen" eller "Timerfunktionen").

Giv agt! I tilfælde (f.eks.) af langvarig brug, er det muligt kningen af kogezonen ikke sker øjeblikkeligt, da den er nedkøling; på kogezonernes display vises symbolet

"H" for at angive denne nedkølingsfase.

Vent på, at displayet slukkes, før du nærmer dig kogezonen.

Kogezonens display

I displayet for den pågældende kogezone angives:

Kogezone tændt	0
Power Level (Effektniveau)	1...9 P
Residual Heat Indicator(Indikator for tilbageværendevarme)	H
Pot Detector (Grydedetektor)	U-
Funktionen TemperatureManager (Temperaturkontrol) eraktiv	U
“Child Lock” funktion (Børnelås) aktiv	L
Pausefunktion	II
Funktionen Automatic Heat UP(Automatisk opvarmning)	A

Kogepladens specifikationer

Produktet aktiveres kun hvis der er kogegrej på kogezonerne: Opvarmningsprocessen går ikke i gang eller afbrydes, hvis kogegrejet mangler eller flyttes.

● Pot Detector (Grydedetektor)

Produktet detekterer automatisk tilstedeværelse af gryder på kogezonerne.

● Safety Shut Down (Sikkerhedsslukning)

Af sikkerhedsgrunde har hver kogezone en maksimal driftstid, der er afhængig af det indstillede effektniveau.

- Residual Heat Indicator (Indikator for tilbageværende varme)

Hvis en eller flere kogezoner slukkes, signaleres den tilbageværende varme med et særligt visuelt signal på displayet af den tilsvarende zone, ved brug af symbolet H". Drift

Bemærk: For at aktivere en hvilken som helst funktion, er det først nødvendigt at aktivere den ønskede zone.

• Tænding

Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke

Bemærk: Denne funktion har forrang for alle andre.

- Valg af kogezoner

Berør (tryk på markeringszonen (3), der svarer til den ønskede kogezone.

● 9 Power Level (Styrkeniveau)

Pladen er udstyret med 9 effektniveauer

Rør eller træk fingeren langs markeringszonen (3): mod højre, for at forøge effektniveauet; mod venstre, for at reducere effektniveauet.

For at opnå en vedvarende stegestyrke og for at undgå, at styrken justeres automatisk (øgning-reducering af styrke), anvend en varmeindstilling, der er højere end 7.

● Power Booster (Effektbooster)

Produktet er forsynet med et supplerende effektniveau (udover niveau 9), der forbliver aktiv i 10 minutter, hvorefter effekten vender tilbage til det forrige niveau.

Rør eller træk fingeren langs markeringszonen (3): (udover niveauet 9) og aktiver Power Booster

Power Booster niveauet er angivet på displayet af den valgte zone med symbolet "P"

- Bridge Zones

Kogezonerne er, takket være Bridge-funktionen, i stand til at arbejde i kombineret måde, for at danne en eneste zone med samme styrkeniveau. Denne funktion muliggør en jævn stegning, selv med pander og gryder af store mål.

Det er muligt at anvende den frontale kogezone “Master” sammen med den bagved - den “Sekundære”

(for at kontrollere på hvilke zoner denne funktion er tilgængelig, slå op i den illustrerede del i denne manual).

• vælg samtidigt de to markeringszoner for de kogezoner, man ønsker at bruge
• Bridge-indikatoren (21) for kogezonen "Sekundær" tænder

• via markeringszonen (3) for kogezonen “Master er det muligt at indstille driftseffektniveauet
• det er nok, at gentage aktiveringsproceduren, for at slå Funktionen Bridge fra

Temperature Manager (Temperaturkontrol) er en kontrolfunktion, der gør det muligt at bibeholde varmen på en konstant temperatur, med et styrkeniveau, der er optimeret mellem; ideelt for at holde retterne, der allerede er tilberedt, varme.

Funktionen Temperature Manager aktiveres ved at trykke på aktiveringsområdet (4)

På displayet af zonen, der er i drift med Temperature Manager vises symbolet 📁”

Tastblokeringen giver mulighed for at blokere pladens indstillinger, for at forebygge utilsigtet manipulation og lade de allerede indstillede funktioner være aktive

Aktivering:

• tryk på (9)
- lysdioden over tasten tænder, hvilket angiver at den er aktiveret

Gentag handlingen for at deaktivere.

● Child Lock(børnesikring)

Child Lock systemet undgår, at børn risikerer tilfældigvis at tænde for kogezonerne og for udsugningszonen, ved at umuliggøre aktivering af en hvilken som helst funktion. Child Lock systemet kan aktiveres udelukkende med tændt produkt, men med kogezonerne (og udsugningszonen) der er slukket.

Aktivering:

• Fjern eventuelle gryder fra kogepladen

- tryk og hold samtidig (9) og (10), et akustisk signal indikerer at funktonen er aktiv, og der vises'epå display (13) og (14).

Gentag handlingen for at deaktivere.

Timer

Timer funktionen er en nedtællingsfunktion, der kan indstilles, også samtidig, på hver kogezone (og på udsugningszonen). Når den indstillede tid er gået, slukkes kogezonerne (eller udsugningszonen) automatisk, og et akustisk signal advarer brugeren.

Aktivering/Justering af funktionen Timer for kogepladen

• Vælg kogezonen (effekt)

• Tryk på — + (8) for at åbne Timer-funktionen
- Justér Timerens varighedstid:

Tryk på valgknappen + , for at øge den automatiske slukningstid

Tryk på valgknappe, for at nedsætte den automatiske slukningstid

Om ønsket kan denne fremgangsmåde gentages for de andre kogezoner.

Bemærk: Hver kogezone kan have indstillet en forskellig Timer; på displayet (15) visualiseres nedtællingen for den valgte kogezone i 10 sekunder, hvorefter nedtællingen med den korteste tid visualiseres.

Når timeren har færdiggjort nedtællingen udsendes et lydsignal (i 2 minutter, ellers stopper den hvis der trykkes på

- +), mens display (15) blinker, med symbol 000.

Bemærk: på kogezonens displayside vises symbolet“ (19), när Timeren er i brug

Sådan slukkes timeren:

• vælg kogezonen
- indstil timerens værdi il", med

Bemærk: Funktionen er fortsat aktiv, hvis ikke du i

Egg Timeren er en uafhængig nedtælling i forhold til kogezonerne (og af udsugningszonen). Egg Timeren aktivere ved at trykke på — + (8).

Bemærk: Funktionen Egg Timer reguleres ved at føgle den samme fremgangsmåde som for funktionen Timer.

Når timeren har færdiggjort nedtællingen udsendes et lydsignal (i 2 minutter, ellers stopper den hvis der trykkes på - + ), mens display (15) blinker, med symbol " .".

Bemærk: når Egg Timeren er i brug vises symbolet “” (20)

Pause

Funktionen Pause stiller enhver aktiv funktion på kogepladen i bero, og nulstiller tilberedningseffekten.

Aktivering:

• tryk på (10) • der vises en

Inaktivering af funktionen:

Bemærk :denne operation nulstiller pladens tilstand inden pausen

• tryk på (10)

- træk, inden for 10 sekunder, fingeren mod højre, hen over markeringszonen (3), der svarer til kogezone 2 (FIG.19);

Bemærk: Hvis handlingen ikke udføres inden for dette tidsrui forbliver pausefunktionen aktiv.

Bemærk: Hvis Pausefunktionen ikke deaktiveres efter 10 minutter, slukker kogepladen automatisk.

- Recall

Funktionen Recall giver mulighed for at genskabe alle de kogepladens indstillinger, hvis den slukkes ved et uheld.

Aktivering:

• tænd kogepladen igen inden 6 sekunder efter slukning
• tryk på " " inden de næste 6 sekunder

● Automatic Heat UP (Automatisk opvarmning)

Funktionen Automatic Heat UP (Automatisk opvarmning) giver mulighed for hurtigere at oparbejde den ønskede effekt; med denne funktion har man den fordel, at tilberedningen er hurtigere, men uden risiko for at brænde maden, fordi temperaturen ikke overskrider det indstillede niveau. Denne funktion er disponibel for effektniveauerne 1 - 8.

Aktivering:

• tryk længe påmarkeringszonen (3), den ønskede effekt
• vises en "A" på display (13).

● Power Limitation

Power Limitation funktionen gør det muligt at indstille produktets funktion ved at begrænse den maksimale opsugning.

Bemærk : Justeringen skal gennemføres med slukket plade,

uden at trykke på tasten Ⓔ, när kogepladen forbindes til el-nettet, eller ved genforbindelse af selve el-nettet inden for de næste 2 minutter.

For at indstille Power Limitation funktionen:

- tryk og hold de to knapper 🔒 + længe, indtil der lyder et kort lydsignal

- træk samtidig de to markeringszoner FL og RL

0 1 2 3 4 5 6 7 8 9 P , fra venstre mod højre, og tryk derefter længe på zonen, der svarer til sidste effektniveau, indtil der lyder et kort lydsignal

- displayets Timer (15) viser symbolerne "CF6", hvilket indikerer, at man kan udføre indstillingen

- displayet i zonen FL viser den aktuelle indstilling**

0 = 7.4 KW

1 = 4,5 KW

** standardindstillingen er justeret på 7,4 KW

- for at ændre indstilling af Power Limitation skal man trække i markeringszonerne FL 0123456789P

der udsendes et lydsignal, hvilket bekræfter at indstillingen er gennemført, og funktionen lukkes.

BRUG AF SUGEAPPARATET

Tænding

Tryk på (berør) Ⓔ ON/OFF kogeplade/sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke

Bemærk: Denne funktion har forrang for alle andre.

● Tænding af sugeapparat:
Berør (tryk på) Markeringslinjen (6), for at aktivere sugeapparatet

● Udsugningshastighed (styrke)

Berør og lad fingeren glide på langs hen over Markeringslinjen (6):

Mod højre, for at øge sugehastigheden (effekt) (0-10); Mod venstre, for at reducere sugehastigheden (effekt) (10-0);

Timer

Aktivering/Justering af funktionen Timer for sugeapparatet

• Markér sugeapparatet (hastighed≠ 0).
• Tryk på - + (8), for at tage adgang til funktionen Timer (uafhængigt af niveau)
• Justér Timerens varighed:

Tryk på valgknappen +, for at forlænge tiden til den automatiske slukning tryk på valgknappen —, for at afkorte tiden til den automatiske slukning på displayet (15) visualiseres nedtællingen,

Bemærk: Ved siden af sugeapparatets display, mens

Timeren er i brug, vises symbolet (19)

Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet "0.00

Sådan slukkes timeren:

- vælg kogezonen - indstil værdien for timeren på "D", vha.

Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster.

- Indikator til filtermætning

Emhætten signalerer når det er nødvendigt at udføre filtrenes vedligeholdelse:

Fedtfilter Lysdioden

(17) tænder

Filter med aktivt

kul der modvirker os lysdioden

● Nulstilling af filtermætning

aktivt kul) trykkes længe på knappen (7);

lysdioden "■"slukker og genstarter indikatorens tælling.

- Aktivering af indikator til mætning af filteret med aktivt kul der modvirker os

Denne indikator er sædvanligvis deaktiveret.

For at aktivere den, følg de nedenstående anvisninger:

- tænd bordemhætten med ① ;

- med slukket emhætte og kogeplader tryk og hold trykket

(7);

- "■■" den tændes og slukkes igen, hvilket indikerer at aktiveringen er gennemført.

● Deaktivering af indikator til mætning af filteret med aktivt kul der modvirker os

Gentag den ovenfor beskrevne operation for at aktivere

den blinker og slukkes igen, hvilket indikerer at ktiveringen er gennemført.

● Automatisk funktion (Kogeplade2Emhætte)

Emhætten tænder med den bedst egnede hastighed, og tilpasser sugekapaciteten efter kogezonernes effekt.

Når kogepladen slukkes, justerer emhætten udsugningshastigheden, og reducerer den gradvist, for at fjerne rester af dampe og lugte.

For at aktivere denne funktion:

Tryk kortvarigt på (7), lysdioden " (18) tænder, for at vise, at emhætten virker i denne tilstand. Apparatet er beregnet til brug sammen med et Window sensor KIT (leveres ikke af producenten).

Ved at installere et Window sensor KIT (kun ved brug i UDSUGNINGSTILSTAND), vil luftudsugningen stoppe med at virke hver gang vinduet i rummet, som KITTET er monteret på, bliver lukket.

-Den elektriske tilslutning af KITTET til apparatet skal udføres af kvalificeret og specialiseret teknisk personale.

-KITTET skal certificeres separat iht. sikkerhedskravene for komponenten og dens anvendelse sammen med apparatet. Installationen skal udføres iht. de gældende forskrifter vedr. husholdningsudstyr.

PAS PÅ!

-KITTETS ledningsnet, som skal sluttes til apparatet, skal være en del af et certificeret kredsløb med ekstra lav sikkerhedsspænding (SELV).

-producenten af dette apparat er ikke ansvarlig for eventuelle problemer, skader og brande forårsaget af fejl og/eller funktionsfejl og/eller ukorrekt installation af dette KIT.

4.1 Effekttabel

Effektniveau Tilberedningstype			Anvendelse af niveauet(Angivelsen supplerer dine egne erfaringer og tilberedningsvaner)
Maks. effekt	Boost	Hurtig opvarminge punktet hvis det er vand, eller hurtig opvarmning af fedtstoffer til tilberedningen	Ideel til at bringe fødevarens temperatur hurtigt op, til ringe punktet hvis det er vand, eller hurtig opvarmning af fedtstoffer til tilberedningen
	8-9 Stege	- Koge	Ideel til at brune kød, igangsætte en tilberedning, friturestege frysevarer, hurtig opvarmning
Høj effekt	7-8 Brune	- stege - koge - grille	Ideel til at stege, vedligeholde kogning, tilberede og grille (i kort tid, 5-10 minutter).
	6-7	Brune - tilberede - stuvning - stege - grille	Ideale per soffriggere, mantenere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti), preriscaldare accessori
Mellemhøj effekt	4-5	Tilberede - stuvning - stege - grille	Ideel til stuvning, vedligeholde kogning på lavt niveau, tilberede (i længere tid). Indkogning af pasta, risotto, sauce o.l.
	3-4	Tilberede - svag kogning - indkogning	Ideel til tilberedning af længere varighed (ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk), indkogning af pasta
	2-3	Tilberede - svag kogning - indkogning	Ideel til længerevarende tilberedning (mængde mindre end en liter: ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk)
Lav effekt	1-2	Smelte - optø - holde varme - indkogning	Ideel til at smelte smør, forsigtig smeltning af chokolade, optøning af små fødevarer
	1	Smelte - optø - holde varme - indkogning	Ideel til at holde madvarer varme i små portioner lige efter tilberedningen eller holde serveringsklare retter varme samt til indkogning af risotto
OFF	Effekt nul	Afsætningsflade	Kogepladen er i stand-by eller slukket (mulighed for restvarme efter tilberedning, som signaleres med H-L-O)

4.2 Tilberedningstabel

Fødevaretype	Retter eller tilberedningstype		Effektniveau og tilberedningens fase
			Første fase Effekt Anden fase Effekt
Pasta, ris	Frisk pasta Opvarmning af vandet Booster-9			Kogning af pasta og opretholdelse af kogepunktet	7-8
	Frisk pasta Opvarmning af vandet Booster-9			Kogning af pasta og opretholdelse af kogepunktet	7-8
	Kogt ris Opvarmning af vandet Booster-9			Kogning af pasta og opretholdelse af kogepunktet	5-6
	Risotto Sautering og opvarmning af ris 7-8 Tilberedning 4-5
Grøntsager	Kogte	Opvarmning af		vandet Booster-9
	Stegte	Opvarmning af olien	9	Stegning	8-9
	Friturestegte	Opvarmning af tilbehøret	7-8	Tilberedning	6-7
	Stuvede	Opvarmning af tilbehøret	7-8	Tilberedning	3-4
	Dybtstegte	Opvarmning af tilbehøret	7-8	Tilberedning til gyldne	7-8
Kødvarer	Steg	Bruning af kødet i olie (hvis med smør, niveau 6)	7-8	Tilberedning	3-4
	Grillet	Foropvarmning af panden	7-8	Grillning på begge sider	7-8
	Grydesteg	Bruning i olie (hvis med smør, niveau 6)	7-8	Tilberedning	4-5
	Stuvning	Bruning i olie (hvis med smør, niveau 6)	7-8	Tilberedning	3-4
Fisk	Grillet	Foropvarmning af panden	7-8	Tilberedning	7-8
	Stuvning	Bruning i olie (hvis med smør, niveau 6)	7-8	Tilberedning	3-4
	Stegt i olie	Opvarmning af olie eller fedtstol	8-9	Stegning	7-8
Æg	Spejlede	Opvarmning af panden med smør eller fedtstof	6	Tilberedning	6-7
	Omelet	Opvarmning af panden med smør eller fedtstof	6	Tilberedning	5-6
	Blødkogt/hårdkogt	Opvarmning af vandet	Booster-9	Tilberedning	5-6
	Pandekage	Opvarmning af panden med smør	6	Tilberedning	6-7
Saucer	Tomat	Bruning med olie (hvis med smør, niveau 6)	6-7	Tilberedning	3-4
	Ragout	Bruning med olie (hvis med smør, niveau 6)	6-7	Tilberedning	3-4
	Besciamel	Tilberedning af grundingredienter (smeltning af smør og mel)	5-6	Bringes til let opkogning	3-4
Desserter, cremer	Kagecreme	Bringer mælken i kog	4-5	Vedholder let kogning	4-5
	Budding	Bringer mælken i kog	4-5	Vedholder let kogning	2-3
	Ris i mælk	Opvarmer mælk	5-6	Vedholder let kogning	2-3

5. Vedligeholdelse

Vedligeholdelse af kogeplan

Pas på! Før der udføres nogen form for rengøring eller vedligeholdelse, skal det tilsikres, at kogezonerne er slukkede, og at varmeadvarselslampen ikke længere er synlig.

5.1 Rengøring

Kogepladen skal rengøres efter hver anvendelse.

Vigtigt:

Undgå brug af ætsende svampe og af skuresvampe Deres brug risikerer med tiden at beskadige glasset.

Brug ikke irriterende kemiske rengøringsmidler, som fx spray til ovnrens eller pletfjernere.

Efter hver brug skal kogepladen køle af, og herefter rengøres for at fjerne fastbrændte rester eller pletter fra madrester.

Sukker og fødevarer med højt sukkerindhold skader kogepladen og skal straks fjernes.

Salt, sukker og sand vil kunne ridse glasoverfladen.

Brug en blød klud, køkkenrulle eller specifikke produkter til rengøring af induktionsplader (følg fabrikantens anvisninger).

DU MÅ ALDRIG BRUGE DAMPRENSERE!!!

Vigtigt:

Ved tilfældige og store udslip af væsker fra gryderne, er det muligt at gribe ind ved brug af udtømningsventilen, der sidder på produktets nedre del, for at fjerne alle rester og udføre en rengøring med den maksimale hygiejniske sikkerhed.

Fig.18

Til en dybere og mere grundig rengøring, er det muligt fuldstændigt at fjerne det nedre kar.

Fig.18a - 18b

Vedligeholdelse af sugeapparat

Rengøring

Til rengøringen anvend UDELUKKENDE en fugtig klud med flydende neutrale rengøringsmidler. UNDGÅ BRUG AF

REDSKABER ELLER INSTRUMENTER TIL RENG∅RINGEN!

Undgå brug af produkter, der indeholder slibemidler.

UNDGÅ BRUG AF SPRIT!

Fedtfilter

Tilbageholder fedtpartiklerne, der stammer fra stegningen.

Filteret skal rengøres en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet), ved brug af milde vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og med kort opvaskecyklus.

Ved vask i opvaskemaskine, risikerer fedtfilteret at blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Fig. 15-16

Filter Med Aktivt Kul - Keramik (Udelukkende til filtrerende udgave) Opfanger lugt fra madlavning

Produktet er forsynet med fire filterbatterier, der tilbageholder lugten takket være det aktive kul. Det aktive kul er indbygget i en keramisk struktur, der gør det muligt at opfange fuldstændigt og uden besvær urenhederne, ved at danne en høj opsugningsflade

Mætningen af de keramiske filtre med aktivt kul sker efter en mere eller mindre langvarig brug, og er afhængig af køkkentypen og af regelmæssigheden af fedtfilterets rengøring. En termisk regeneration af disse filtre er også mulig hver 2/3 måned i en forvarmet ovn ved 200°C i 45 minutter. Regenerationen gør det muligt at forlænge filtrenes levetid op til højst 5 år.

Fig. 17 - 17a - 17b - 17c

5.2 Fejlfinding

FEJLKODE BESKRIVELSE MULIGE		ÅRSAGER UDBEDRING AF FEJL
E2	Kontrolpanelet slukker ved for høje temperaturer	De elektroniske deles indvendige temperatur er for høj	Vent til kogepladen er kølet af, før den bruges igen
FEJL03+lydsignal	En kontinuerlig (uafbrudt) aktivering af tasten er detekteret.Grænsefladen slukker efter 10 sekunder.	Vand, gryder eller køkkengrej oven på brugerens grænseflade.	Rengør overfladen og fjern eventuelle genstande fra pladen.
Til alle de andre fejlsignaleringer ( E ... U ... )	Kontakt teknisk service og meddel fejlkoden

5.3 Serviceafdeling

Før du kontakter serviceafdelingen.

1. Kontrollér, om det er muligt at løse problemet på egen hånd, ifølge oplysningerne under "Fejlfinding".

2. Sluk apparatet og tænd det igen for at se, om fejlen er rettet.

Hvis problemet efter de ovenfor anført eftersyn vedvarer, skal du kontakte din nærmeste serviceafdeling.

-Ikke søl med væske og reduser varmen når man koker eller varmer den opp.

Merk : For å koble til apparatet med alternativ forsyning enfase må kabelen fjernes og byttes med en annen kabel (medfølger ikke) som har følgende karakteristikker:

enfaseforbindelse : kabel H05V2V2-F 3G4

Fig. 3a

Når man slår av en eller flere kokesoner vil eventuell restvarme angis med et visuelt signal i displayet til den aktuelle sonen, med symbolet H".

Maskinfunksjon

Merknad: For å aktivere en funksjon må man først aktivere den aktuelle sonen.

- Tenning

Merk: ved siden displayet til avtrekket vises et symbol när

Denne indikatoren er vanligvis deaktivert.

Sukker og andre sukkerrike matvarer kan skade koketoppen hvis de ikke fjernes øyeblikkelig.

Salt, sukker og sand kan ripe opp glassoverflaten.

Holder på fettpartiklene fra stekeprosessen.

● Automatisk funktion (Hob2Hood)
