SX522VE - Køleskab AMANA - Gratis brugsanvisning og manual

Produkttype	Kombineret køleskab med integreret fryser
Mærke	Amana
Model	SX522VE
Strømforsyning	230 V ~ 50 Hz, 10 A, separat kredsløb med jordforbindelse
Mål (ca.)	Dybde: 60 cm; højde og bredde ikke angivet i manualen
Vægt (maks. gulvbelastning)	Op til 429 kg (kræver solidt gulv)
Køleskabskapacitet	Ikke specificeret, hovedrum med Garden Fresh™ grøntsagsskuffer og Chiller Fresh™ skuffe
Frysekapacitet	Stor-Mor® system med kurve og metalhylder; isspand til dispenser
Betjening	Elektronisk Touchmatic™ eller manuel afhængigt af model; temperaturindstilling fra 1 (varm) til 7 eller 9 (kold)
Vand- og isdispenser	Ice 'N' Water™ med filtreret vand og isterninger eller knust is (på visse modeller)
Automatisk ismaskine	Tænd/sluk-arm, producerer 7 til 9 sæt isterninger pr. 24 timer
Indvendig belysning	Pærer 6 W / 250 V (dispenser) og standardpærer til rum
Specielle funktioner	Ferietilstand, Maksimal køling, Hurtigfrysning, Åben dør alarm, Højtemperaturalarm
Vedligeholdelse og rengøring	Rengør overflader med varmt vand og bagepulver; spiralformet kondensator hver 3. måned; smør dørpakninger med vaseline
Energiforbrug	Designet til at være energieffektiv; hold omgivelsestemperatur mellem 13 °C og 43 °C
Sikkerhed	Tag stikket ud før rengøring eller udskiftning af pære; bortskaffelse: afmonter døre, lad hylder blive
Installation	Vandtilslutning af tekniker; frit rum 5 mm på siderne, 25 mm over for modeller >60 cm dybde
Medfølgende tilbehør	Holderstang til høje beholdere, mejerirum, drikkevarekøler (afhængigt af model)
Reparationsmuligheder	Reservedele og reparationer af Amana-autoriseret tekniker; kontakt forhandler

Ofte stillede spørgsmål - SX522VE AMANA

Hvad er den nødvendige strømforsyning til Amana SX522VE køleskabet?

Køleskabet skal tilsluttes en stikkontakt med jordforbindelse med et separat kredsløb på 230 volt, 50 Hz, 10 A.

Hvordan indstiller jeg temperaturerne i køleskab og fryser?

For ikke-elektroniske modeller skal du indstille begge kontroller til 4 i starten. Brug et termometer til at justere: 1 = varm, 7 = kold. For Touchmatic™ modeller skal du trykke på *-tasten og derefter vælge temperaturen (1 til 9). Vent 24 timer for at nå den ønskede temperatur.

Hvordan aktiverer jeg ferietilstand?

Tryk på *-tasten og derefter på ferietilstandstasten. En indikator lyser. Ferietilstand reducerer afrimning. Åbning af en dør eller gentagelse af handlingen deaktiverer den.

Hvad gør jeg, hvis ismaskinen ikke producerer isterninger?

Kontroller, at ismaskinens arm er i nedre position (tændt). Sørg for, at vandforsyningen er åben, og at slangen ikke er bøjet. Vent 24 til 48 timer efter installation for første produktion.

Hvordan rengør jeg spiralformet kondensator?

Tag køleskabets stik ud. Fjern bundristen og rengør kondensatorens forside med en støvsuger. Gør dette hver 3. måned for at opretholde ydeevnen.

Hvorfor dannes der vand inde i køleskabet?

Det er normalt ved høj luftfugtighed eller hvis dørene ofte åbnes. Kontroller pakningernes tæthed. Hvis problemet fortsætter, rengør pakningerne og sørg for, at dørene lukker ordentligt.

Hvordan udskifter jeg en pære i køleskabet?

Tag apparatets stik ud. Lad pæren køle af. Brug handsker. Fjern beskyttelsespladen og udskift med en pære af samme watt (angivet på lysafskærmningen). Sæt derefter stikket i.

Hvad er normale driftslyde?

Lyde omfatter: kompressorens klik, ventilatorbrummen, kølemidlets gurglen, afrimningssprøjt, isterningsfald, vandhanebrummen. Disse lyde er normale og indikerer korrekt drift.

Hvordan installerer jeg køleskabet korrekt?

Placer det på et solidt gulv (op til 429 kg). Efterlad et frit rum på 5 mm på siderne og 25 mm over. Tilslut vand før strøm. Brug en kvalificeret tekniker til el- og vandtilslutning.

Hvad gør jeg ved fejl eller reparation?

Gem kvitteringen og serienummeret. Kontakt din forhandler eller en Amana-autoriseret tekniker. Forsøg ikke selv at reparere. Garantien dækker ikke madspild.

BRUGSANVISNING SX522VE AMANA

Kittkniv (bladet täckt med maskeringstejp)

8 mm sexkantmutterdragare

9,5 mm sexkantmutterdragare

Korrekt afskaffelse af et køleskab.... 139

Installeringsanvisninger

Installeringskrav 139

Sådan fjernes træbunden 139

Sådan fjernes håndtagene.... 140

Nødvendigt værktøj.... 140

Sådan tilsluttes vandforsyningen 140

Nivellér køleskabet og tilpas dørene 140

Anvendelse og pleje

Køleskabs- og frysebokskontroller

Indstilling af kontrolfunktionerne 142

Touchmatic™ elektroniske kontrolfunktioner (visse modeller).... 142

Installerings afkrydsningsliste.... 144

Køleskabsfunktioner 145

Køleskabshylder 145

Chiller Fresh™ frysepunktsskuffe til charcuteri (visse modeller).... 145

Skuffe til friskt charcuteri (visse modeller) ...... 145

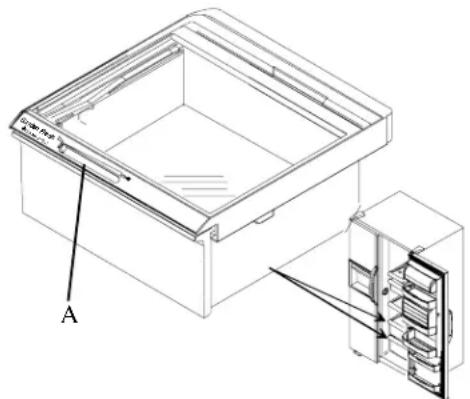

Garden Fresh™ grønsagsskuffer.... 145

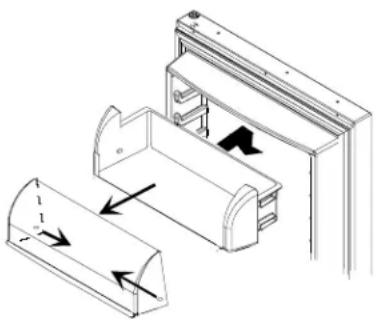

Mejericenter (visse modeller).... 146

Temperaturreguleret Chiller™ til drikkevarer (visse modeller).... 146

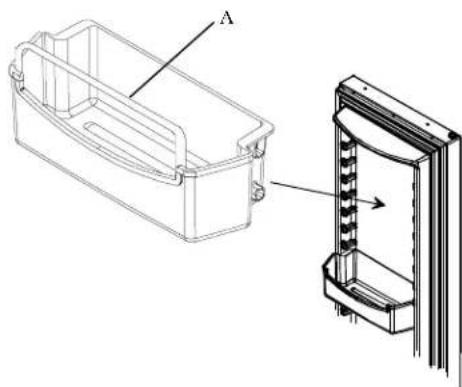

Holder til høje pakker (visse modeller) ...... 147

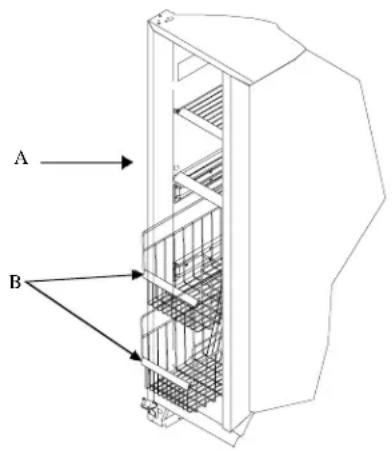

Fryseboksfunktioner 147

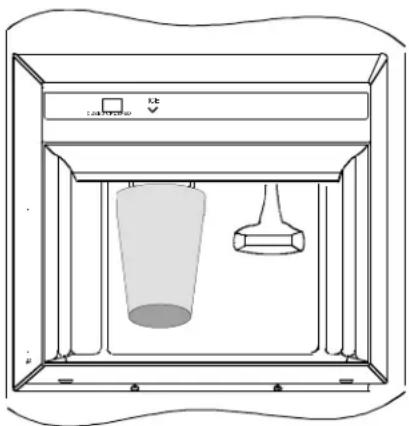

Automatisk ismaskine (visse modeller) ...... 147

Sådan fjernes isbeholderen 149

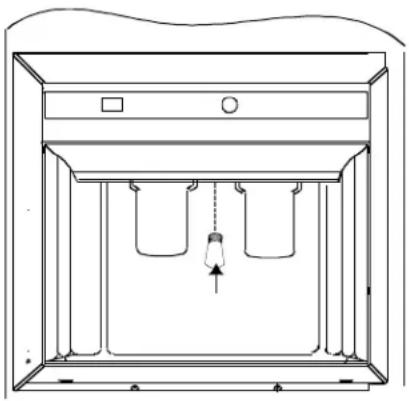

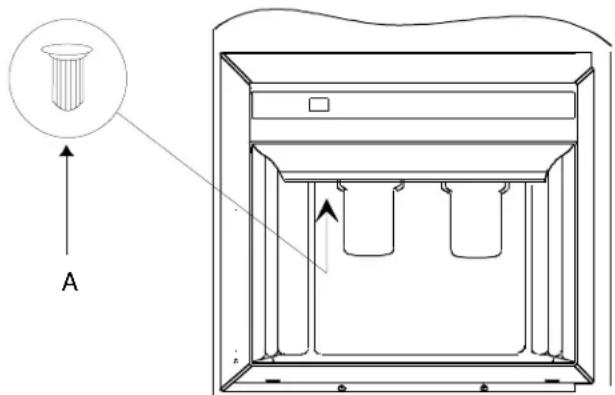

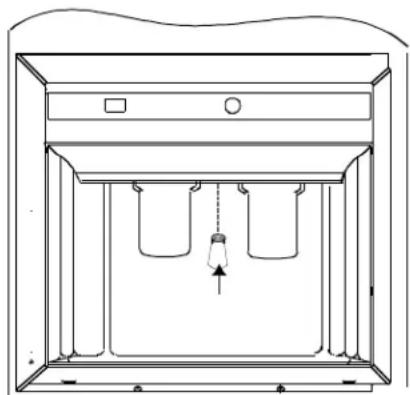

Dispenserlys.... 149

Smag og lugt 149

Pleje og rengøring 150

Generelt....150

Bortskaffelse af lugt 150

Klæbemidler 150

Dørpakninger 150

Kondensatorspiraler 150

Glashylder 150

Elektriske pærer 151

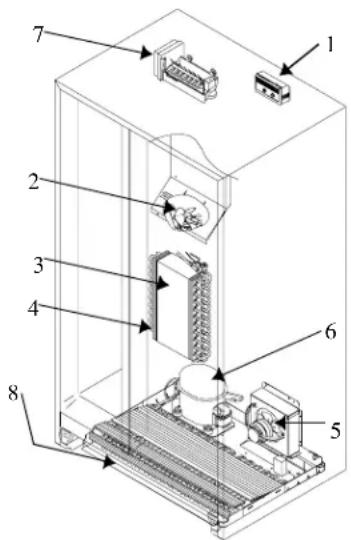

Normale driftslyde 152

Før der ringes efter service 153

som en sikkerhedsadvarsel.

ADVARSEL

Installér køleskabet i en stikkontakt med jordforbindelse og med separat 230 volt, 50 hz, 10 A kredsløb.

Modelidentificering

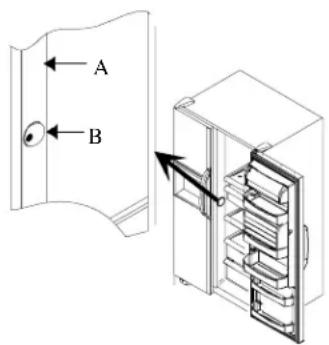

Find produktinformationen på navnepladen, der findes i øverste, venstre hjørne af sektionen for friske madvarer.

Skriv følgende oplysninger ned:

Modelnummer:

Behold kvitteringen til senere brug.

Service

Behold kvitteringen til senere brug, eller i det tilfælde, at garantiservice bliver påkrævet. Kontakt forhandleren af hårde hvidevarer, hvis der bliver brug for service.

Få flere oplysninger, besøg vores web-side:

www.amana.com

Korrekt afskaffelse af et køleskab

Installeringsanvisninger

Vigtigt: Det er ikke et problem, der hører fortiden til, at børn bliver lukket inde i køleskabe og bliver kvalt.

Kasserede eller forladte køleskabe er stadigvæk farlige — selv når de "bare kommer til at stå i et par dage".

Hvis køleskabet skal kasseres, vær venlig at følge nedenstående anvisninger, der hjælper til med at undgå ulykker.

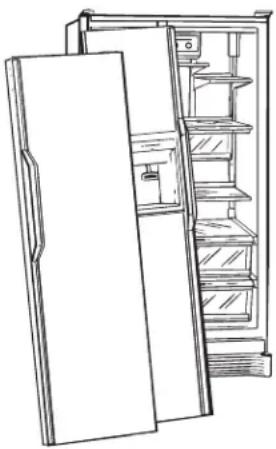

INDEN GAMLE KÖLESKABE ELLER FRYSEBOKSE KASSERES:

• Tag dørene af.
• Lad hylderne blive siddende, således at børn ikke så let kan kravle ind i køleskabet.

En autoriseret el-montør skal tilslutte køleskabet iflg. disse installeringsanvisninger. Mål døråbningen og køleskabets dybde og bredde. Tag håndtag og døre af, hvis det bliver nødvendigt. Montøren skal også gøre følgende:

1. Følge bestemmelserne angående tilslutning fra det lokale vandvæsen og elektricitetsværk.
2. Gøre vandtilslutningen færdig, inden elektriciteten sluttes til.

Service eller udskiftning af strømkablet skal udføres af en autoriseret servicetekniker.

Installeringskrav

1. Installér køleskabet i en stikkontakt med jordforbindelse og med separat 230 volt, 50 hz, 10 A kredsløb.
2. Beskyt bløde gulvmaterialer med pap eller tæpper.
3. Skal installeres på et gulv, der kan bære op til 429 kg.
4. Sørg for, at der er 5 mm afstand på hver side af køleskabet, og når det drejer sig om modeller, der er over 60 cm dybe, skal der være 25 mm afstand over køleskabets top.
5. 60 cm dybe modeller.

Skær hjørnerne af køkkenbordet i en 45°s vinkel, hvis køkkenbordet har et fremspring på 25 mm.

Sådan fjernes træbunden

FORSIGTIG

Der skal to personer til at fjerne træbunden for at undgå person- eller ejendomsskade.

1. Sæt klæbestrimmel på dørene, så de ikke kan åbne uventet.
2. Skub en dolly under køleskabets side.
3. Vikl et tæppe eller et underlag om køleskabet. Vikl stroppen rundt om køleskabet. Anbring skumpuderne, der ligger i forsendelseskartonet, under stroppen. Stram stroppen, så den sidder godt fast.
4. Sænk dollyen til gulvet vha. håndtagene nederst på dollyen.
5. Fjern de to øverste bolte fra støtten.
6. Stil køleskabet og dollyen op igen. Tag stroppen af.
7. Skub dollyen under den modsatte side af køleskabet.
8. Gentag trin 3-5.
9. Fjern træbunden.
10. Sæt køleskabet og dollyen op i lodret stilling igen og fjern dollyen.

Vigtigt:

Køleskabet må ikke blive stående på siden længere end nødvendigt for at fjerne boltene.

Sådan fjernes håndtagene

Nødvendigt værktøj

Kitspartel (bladet dækkes med maskeringstape) 8 mm sekskantet topnøgle 9,5 mm sekskantet topnøgle Stjerneskruetrækker Almindelig skruetrækker

ADVARSEL

Afbryd strømmen til køleskabet inden dørene fjernes for at undgå elektrisk stød, som kan forårsage alvorlig personskade eller død. Når dørene er sat i igen, tilsluttes strømmen.

Ved visse installationer bliver det eventuelt nødvendigt at tage håndtagene af for at få køleskabet ind i hjemmet. Hvis dette er tilfældet, udfør følgende trin:

- Bræk pyntelisten til håndtagskanten ud med en kitspartel, hvor bladenden er dækket med maskeringstape. Fjern håndtaget fra døren ved at fjerne 2 monteringsskruer for hver ende af håndtaget.

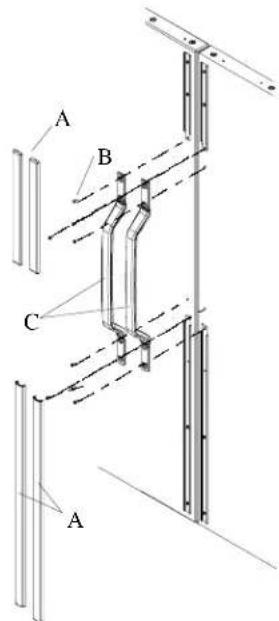

A. Pynteliste til håndtaget B. Håndtagsskruer C. Håndtag

Sådan fjernes håndtagene

- Sæt håndtagene på plads ved at udføre trinnene i omvendt rækkefølge.

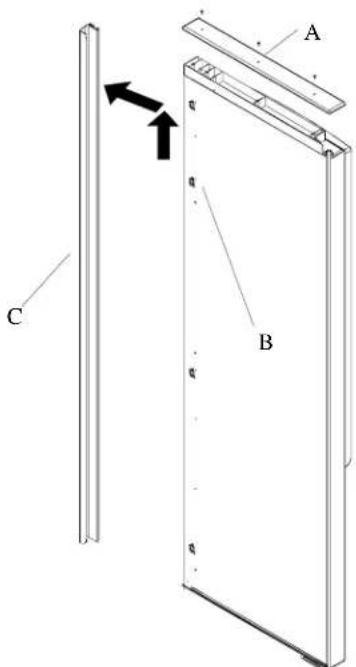

Modeller med ekstruderede håndtag i fuld længde

- Tag den øverste pynteliste af med en stjerneskruetrækker (visse modeller). Fjern håndtagshætten. - Løft håndtaget op til det rammer stop, træk håndtaget væk fra døren. Klipsene på døren glider ud af hakkene bag på håndtaget.

Sådan fjernes håndtagene

- Sæt håndtagene på plads ved at udføre trinnene i omvendt rækkefølge.

Sådan tilsluttes vandforsyningen En autoriseret el-montør skal tilslutte vandforsyningen.

Nivellér køleskabet og tilpas dørene

Hvis køleskabet vipper, eller det ikke står fast på gulvet, skal følgende udføres:

• Afgør hvilket af baghjørnerne vipper.
• Fjern fodristen for at få adgang til nivelleringsskruerne på rullerne.
• Drej den bageste rullenivelleringsskrue med uret (til højre) for at løfte det hjørne, der vipper.

A. Bageste rullenivelleringsskrue
B. Dörhängselskruer
C. Forreste rullenivelleringsskrue

Sådan nivelleres køleskabet

- Kontrollér om dørenes øverste kant står på linie. Hvis dørene er på samme niveau, sættes fodristen på plads.

Hvis dørene ikke er på samme niveau, udføres følgende trin:

• Afgør hvilken dør, der skal hæves (hvis fodristen ikke allerede er fjernet, fjernes den på dette tidspunkt).
• Drej den forreste rullenivelleringsskrue med uret (til højre) for at hæve det forreste hjørne på den dør, der har behov for at hæves. Rullenivelleringsskruen skal drejes, indtil dørene er nivellerede.
• Sæt fodristen på plads.

A. Drej rullenivelleringsskruen med uret for at hæve døren. B. Fortsæt med at dreje skruen med uret, indtil dørene er nivellerede.

Sådan nivelleres dørene

Kontrolfunktioner

Køleskabet er beregnet til at fungere ved normal indendørstemperatur mellem 13° og 43°C.

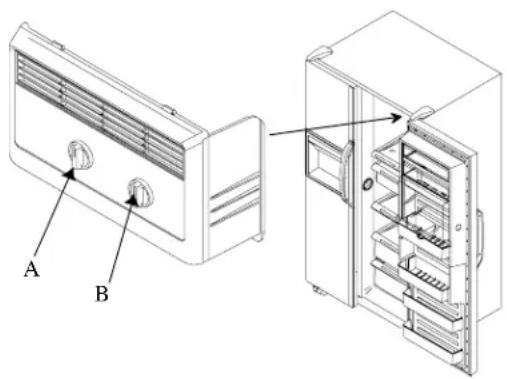

Køleskabs- og frysebokskontroller (ikke-elektroniske modeller)

Køleskabets og fryseboksens kontrolfunktioner sidder på øverste bagvæg i køleskabssektionen.

A. Fryseboksregulering B. Køleskabsregulering
Kontrolfunktioner

Når der er slukket for frysebokskontrolfunktionen, vil hverken køleskabs- eller frysebokssektionen køle ned. Til at begynde med indstilles begge kontrolfunktioner på 4. Vent 24 timer for at køleskabs- og frysebokssektionerne kan nå de ønskede temperaturer. 1 er den varmeste indstilling, og 7 er den koldeste.

Indstilling af kontrolfunktionerne

Indstil kontrolfunktionerne vha. et almindeligt termometer, der omfatter temperaturer mellem -21° og 10°C.

Sæt termometeret tæt ind mellem frosne pakker i fryseboksen. Vent 5-8 timer. Hvis temperaturen i fryseboksen ikke er -18°C, reguleres kontrolfunktionen ét tal ad gangen. Kontrollér igen efter 5-8 timer.

Sæt termometeret i et glas vand midt i køleskabssektionen. Vent 5-8 timer. Hvis køleskabstemperaturen ikke er 3° til 4°C, reguleres kontrolfunktionen ét tal ad gangen. Kontrollér igen efter 5-8 timer.

Touchmatic™ elektroniske kontrolfunktioner (visse modeller)

Find strømafbryderen på højre side af den sorte kasse midt i kabinettet bag fodristen. Tænd for strømafbryderen inden programmeringen.

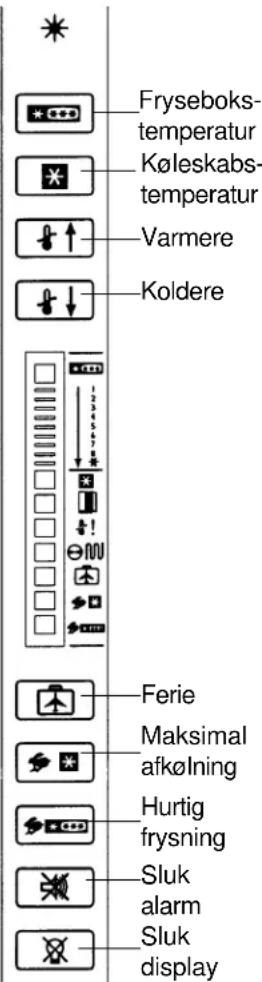

Touchmatic™ elektroniske kontrolfunktioner sidder på køleskabsdøren ved siden af håndtagene. Tryk på * puden for at aktivere kontrolpanelet. Alle andre puder, undtagen alarmslukningspuden, må ikke aktiveres inden der trykkes på * puden. Når først de er aktiverede, kan puderne programmeres i mindst 10 minutter.

Køleskabs- og frysebokskontrolfunktionerne er forudindstillede på 5. Vent 24 timer efter strømmen er sluttet til køleskabs- og frysebokssektionen inden de ønskede temperaturer nås. 1 er den varmeste indstilling, og 9 er den koldeste. Se "Indstilling af kontrolfunktioner" for at indstille kontrolfunktionerne præcist.

- Regulér køleskabs- eller frysebokstemperaturerne ved at trykke på * puden og dernæst på køleskabs- temperaturpuden eller frysebokstemperaturpuden. Tryk på varmere-puden eller koldere-puden for at regulere temperaturindstillingen ét niveau ad gangen. Når varmere-puden eller koldere-puden holdes i bund, reguleres temperaturen mere end et niveau ad gangen.

- Se illustrationen på næste side, der beskriver de elektroniske kontrolfunktionspuder.

Feriemåde

Feriemåde afrimer køleskabet med mindre hyppighed i længere perioder, hvor det ikke benyttes. Aktivér feriemåde ved at trykke på * puden, og dernæst på feriepuden. Indikatorlyset gløder. Gentag ovenstående for at stoppe feriemåde. Hvis køleskabs- eller fryseboksdøren åbnes, stoppes feriemåden også.

Maksimal afkølningsmåde

Maks-afkølningsmåde regulerer køleskabstemperaturen til den koldeste indstilling. Efter 10 timer vender køleskabs-temperaturen automatisk tilbage til den tidligere indstilling. Aktivér maks-afkølningsmåde ved at trykke på *puden, og dernæst på Max Cool-puden. Indikatorlyset gløder. Gentag ovenstående for at stoppe maks-afkølningsmåden inden den automatiske nulstilling.

Hurtig frysemåde

Hurtig frysemåde regulerer frysebokstemperaturen til den koldeste indstilling. Efter 24 timer vender fryseboks-temperaturen automatisk tilbage til den tidligere indstilling. Aktivér hurtig frysemåde ved at trykke på * puden, og dernæst på Fast Freeze-puden. Indikatorlyset gløder. Gentag ovenstående for at stoppe hurtig frysemåde inden den automatiske nulstilling.

Indlæsningstone

Indlæsningstonen indikerer, at der blev trykket på en pude, og at kommandoen blev indlæst og accepteret. Indlæsningstonen stoppes ved at trykke på * puden og holde den nede i tre til fem sekunder. Tre korte bip-toner indikerer, at anvisningerne er accepteret. Gentag ovenstående for at aktivere indlæsningstonen.

Åben dør alarm

Åben dør alarmen lyder og et glødende indikatorlys blinker, hvis en af dørene er åben i tre minutter. Der slukkes for Åben dør alarmen ved at trykke på Alarm off-puden (Sluk alarmpuden) eller ved at lukke en af dørene. Der tændes for Åben dør alarmen ved at trykke på *puden, og dernæst holdes Alarm off-puden nede i tre til fem sekunder. Der lyder tre korte bip-toner. Gentag ovenstående for at stoppe Åben dør alarmen på ubestemt tid.

Høj temperatur alarm

Høj temperatur alarmen lyder, og indikatorlyset gløder, hvis temperaturen i køleskabet eller fryseboksen er høj i to timer. Et blinklys signalerer hvilken sektion, det drejer sig om. Høj temperatur alarmen stoppes ved at trykke på Alarm off-puden (Sluk alarmpuden). Alarmen stopper, når den korrekte temperatur opnås.

Termistoralarm

Termistoralarmen lyder, og indikatorlyset ruller, hvis køleskabets eller fryseboksens termistorer ikke fungerer rigtigt. Displayet stoppes ved at trykke på Alarm Off-puden (Sluk alarmpuden).

Hvis termistoralarmen lyder skal en autoriseret servicetekniker kontaktes øjeblikkeligt. Hvis der trykkes på Sluk-alarmuden, nulstilles termistorfunktionen for at bekræfte, at situationen er korrigeret. Alarmen lyder igen, hvis termistoren endnu ikke fungerer rigtigt.

Display-lys

Temperatur display-lysene stoppes ved at trykke på * puden, og dernæst trykke på Display Off-puden (Sluk display-puden). Aktivér temperatur display-lysene ved at trykke på en hvilken som helst af de øverste fem puder.

Rengør kondensator- spirallyset

Rengør kondensatorspirallyset | display gløder hver tredje måned som en påmindelse om at gøre kondensatorspiralen ren. Lyset går automatisk ud efter 72 timer. Rengør kondensator-spirallyset skal stoppes inden automatisk nulstilling ved at trykke på Alarm off-puden (Sluk alarmpuden).

Installerings afkrydsningsliste

Denne afkrydsningsliste er kun beregnet til forbrugerens personlige kartotek.

Forbruger Montør

□

□

Døre

Dørene er nivelleret i forhold til hinanden. (Efter der er lagt mad i køleskabet, bør forbrugeren kontrollere dørenes nivellering igen.)

□

□

Dørene er fuldstændigt hermetisk tilsluttet til køleskabskabinettet.

□

□

Håndtagene sidder solidt fast på dørene.

□

□

Touchmatic™ elektroniske og Ice 'N' Water™ dispensermodeller

Hvis dørene blev fjernet for at installere køleskabet, er de øverste af hængslets ledningforbindelsesled tilsluttet igen.

□

□

Nivellering

Køleskabet vipper ikke.

□

□

Fodristen sidder rigtigt fast på køleskabet.

□

□

Ismaskinen

Der er drejet op for vandforsyningen til køleskabet.

□

□

Der er ingen vandlækager ved tilslutningen mellem husholdningsvandforsyningen og køleskabet. (Efter 24 timer bør forbrugeren kontrollere tilslutningen for vandlækager.)

□

□

Ismaskinehåndtaget sidder i stilling til at producere is. (Det kan vare op til 24-48 timer inden den første isindsamling.)

□

□

Produktlitteratur

Brugsanvisningen er gennemgået inklusive følgende oplysninger.

• Køleskabs- og frysebokskontrolfunktioner
• Chiller Fresh™ systemet
  • Garden Fresh™ grønsagsskuffer
• Normale driftslyde

Notater

Forbrugerens underskrift

Kontrollér at hylden sidder rigtigt, inden der placeres noget på hylden, for at undgå ejendomsskade.

Køleskabshylder

Modellerne har enten glashylder eller hylder af metaltråd. Hylderne kan flyttes op eller ned efter behov. Nogle modeller har Spillsaver™ hylder. Spillsaver (spilderednings) hylderne begrænser småspild, så de er lette at tørre op.

FORSIGTIG

Håndtér hærdede glashylder forsigtigt for at undgå person- eller ejendomsskade. Hylderne kan pludseligt gå i stykker, hvis der slås skår i dem, eller hvis de bliver ridsede eller udsat for pludselig temperaturændring.

• Tag hylderne ud ved at løfte den forreste kant og løsne krogene fra metalskinnen og trække dem ud.
• Sæt hylderne på plads igen ved at sætte krogene i metalskinnen og sænke den forreste kant.

Nogle modeller har EasyGlide™ hylder, der kan trækkes ud, så det er let at nå ting bagved.

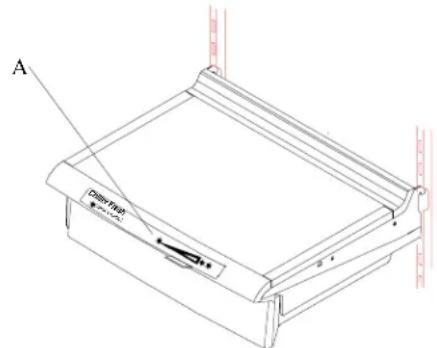

Chiller Fresh™ frysepunktsskuffe til charcuteri (visse modeller)

Chiller Fresh™ systemet består af en skuffe inde i en manchet. Der er luftcirkulation mellem skuffen og manchetten. Dette system holder maden frisk længere og op til 3°C koldere end køleskabstemperaturen.

Kontrollen for Chiller Fresh (Afkølningsfrisk) sidder under pyntelisten på forreste hylde. Kontrollen regulerer luftcirkulationen omkring skuffen. Skub kontrolhåndtaget hen på kold for normal køleskabstemperatur og hen på koldeste for koldere temperatur. Der dannes eventuelt iskrystaller på skuffen eller maden på koldeste indstilling. Den kolde luft kan sænke køleskabstemperaturen. Det bliver derfor muligvis nødvendigt at regulere køleskabs-kontrolfunktionerne.

- Tag skuffen ud ved at løfte og trække den ud. Tag hylden ud ved at løfte den forreste kant og løsne krogene fra metalskinnen og trække den ud.

- Sæt hylderne på plads igen ved at sætte metalkrogene i metalskinnen og sænke den forreste kant. Anvend kun hak 8 til og med 11. Sæt skuffen på plads ved at skubbe den ind. Kontrollér at skærmen sidder over luftindsugningen i sidevæggen.

Visse modeller har en Deli Fresh skuffe (skuffe til friskt charcuteri). Skuffen til friskt charcuteri giver opbevaring uden en afkølningsmanchet. For at tage skuffen ud, følg anvisningerne for Chiller Fresh systemet.

Garden Fresh™ grønsagsskuffer

De havefriske grønsagsskuffer holder grønsagerne friske i længere tid. Pak grønsagerne stramt ind. Grønsagerne må ikke vaskes, inden de anbringes i grønsagsskufferne. For megen fugtighed risikerer at grønsagerne rådner før deres tid. Grønsagsskufferne må ikke fores med køkkenrulle. Køkkenrulle holder på fugtigheden.

Kontrollen til Garden Fresh sidder under forreste pynteliste på hylden. Kontrollen regulerer fugtigheden i grønsagsskufferne. Skub kontrollen hen på højfor grønsager med blade, f.eks. salat, spinat eller kål. Skub kontrollen hen på lavfor grønsager med skind, f.eks. blomkål, majs eller tomater.

Håndtér hærdede glashylder forsigtigt for at undgå person- eller ejendomsskade. Hylderne kan pludseligt gå i stykker, hvis der slås skår i dem, eller hvis de bliver ridsede eller udsat for pludselig temperaturændring.

1. Tag grønsagsskuffen ud ved at trække den ud og derefter løfte forenden.
2. Tag hylden over grønsagsskuffen ud ved at løfte hyldens forreste del, mens undersiden støttes, og dernæst trækkes den ud.
3. Sæt grønsagsskufferne og hylden på plads ved at følge trin 1-2 i omvendt orden.

Mejericenter (visse modeller)

Mejericenteret giver praktisk opbevaring af visse ting, f.eks. smør, ost osv.

Mejericenteret kan tilpasses opbevaringsbehovene. Mejericenteret kan tages ud til rengøring ved at udføre følgende trin:

• Tag mejericenterdækslet af ved at åbne dækslet. Tryk dækslet ind ved drejepunkterne og træk dækslet ud. Løft mejericenteret op og træk det udad for at tage det ud.
• Mejericenteret sættes på plads på samme måde i omvendt orden.

En temperaturreguleret Chiller til drikkevarer holder drikkevarerne op til 3°C koldere end køleskabssektionen. Et luftindtag lader luft fra fryseboksen passere ind i drikkevareafkøleren. Luftindtaget sidder på køleskabsdørens indvendige væg.

Kontrollen til drikkevareafkøleren sidder på forsidevæggen til venstre i køleskabssektionen. Kontrollen regulerer hvor meget luft, der cirkulerer i drikkevareafkøleren. Drej kontrolfunktionen hen på kold^ for normal køleskabs-temperatur, og hen på koldere^* for at opnå koldere temperatur.

A. Køleskabssektionens forsidevæg til venstre B. Temperaturkontrol
Illustration af kontrolfunktionen for drikkevareafkøleren

Drikkevareafkølerens placering kan reguleres for at tilpasse opbevaringsbehov. Drikkevareafkøleren kan også tages ud til rengøring. Drikkevareafkøleren tages ud ved at udføre følgende trin:

• Tag fat om drikkevareafkøleren på siderne og løft den op og træk den ud for at tage den ud.
• Drikkevareafkøleren sættes på plads ved at skubbe den ind mellem de ønskede hyldeskinner i dørbeklædningen, og dernæst skubbes den ned på plads.

Vigtigt:

For at være sikker på at drikkevareafkøleren virker rigtigt, skal ét af de 3 luftindsugningshuller være på linie med hakket i grøften på højre dør.

- Hvis dørskinnen i drikkevareafkøleren rengøres, skal dørskinnerne smøres med vaseline for at afkølerdøren kan fungere rigtigt.

A. Dørbeklædnings hyldeskinne
B. Hak i dørgrøften, som skal stå på linie med et af indsugningshullerne til kold luft i drikkevareafkøleren
C. Flange
D. Drikkevareafkøler
E. Drikkevareafkøler dørskinne

Drikkevareafkøler

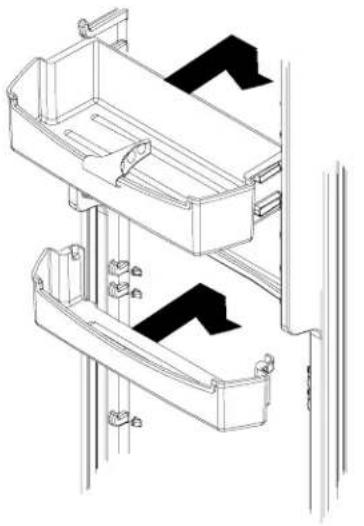

Dørbeholderne kan afpasses, så de passer til individuelle opbevaringsbehov.

• Tag dørbeholderne ud ved at skubbe beholderen opad og trække den ud.
• Dørbeholderne sættes på plads igen ved at skubbe beholderen ind mellem hyldeskinnerne og skubbe dørbeholderen ned på plads.

Holder til høje pakker (visse modeller)

Holderen til høje pakker beskytter høje ting. Holderen passer ned i alle dørbeholderne. Holderne til høje pakker på køleskabsdørens hylder kan tilpasses to forskellige højder.

De monteres ved at isætte holderne til høje pakker i huller på hver side af dørbeholderen eller hyldeforsiden.

• Montér holderen til høje pakker med kuglegrebene udadvendt til de højeste indstillinger.
• For lavere indstillinger monteres holderen for høje pakker med kuglegrebene på holderen indad. Kuglegrebene glider ind i hakkene i holderhullerne på beholderens indvendige forside.

A. Holder til høje pakker

Montering af holderen til høje pakker

Fryseboksfunktioner

FORSIGTIG

Kontrollér at hylden sidder godt fast, inden der anbringes ting på den igen, for at undgå ejendomsskade.

Automatisk ismaskine (visse modeller)

- Bekræft at isbeholderen er på plads, og at ismaskinehåndtaget er nede.

A. Slukket stilling B. Tændt stilling

Ismaskinedrift

• Efter frysebokssektionen har nået normal temperatur, fyldes ismaskinen med vand, og den begynder at fungere. Den skal have lov at gå 24-48 timer efter installationen inden den første isindsamling. Ismaskinen fremstiller 7 til 9 isindsamlinger i døgnet under ideelle forhold.
• Efter isen er dannet, lader ismaskinen isterningerne falde ned i isopbevaringsbeholderen. Under isproduktionen løftes og sænkes ismaskinehåndtaget. Når isbeholderen er fuld, slukker ismaskinehåndtaget for ismaskinen. Kassér de 3 første isindsamlinger, efter køleskabet først tilsluttes husholdningsvandforsyningen og efter længere perioder, hvor det ikke har været i brug.
• Stop isproduktionen ved at løfte ismaskinehåndtaget. Der høres et afgjort "klik", når det kommer i den rigtige stilling. Ismaskinehåndtaget bliver stående i off (slukket) stilling, indtil det skubbes ned.

FORSIGTIG

• Lad være med at tvinge ismaskinehåndtaget ned eller op.
• Lad være med at opbevare noget i isopbevaringsbeholderen.

Stor-Mor® system

Trådkurvene kan skubbes ud for let adgang til de bageste ting, og trådhylderne (på visse modeller) kan omarrangeres, så de passer til individuelle opbevaringsbehov.

• Tag kurvene ud ved at trække dem op og løfte dem. Sæt kurvene på plads igen ved at anbringe dem på sideskinnerne. Skub kurvene til højre og bagud, indtil det runde kuglegreb sidder bag stopperen på skinnen.
• Tag hylden ud ved at løfte højre side af hylden ud af klipsene og trække den ud af monteringshullerne i venstre side. Hylderne sættes på plads igen på samme måde i omvendt orden.

• Dispenseren må ikke betjenes med åben fryseboksdør.
• Fingre, hænder og alle fremmedlegemer skal holdes væk fra dispenseråbningen.
• Der må ikke anvendes skarpe genstande til at bryde isen.

Det tager ca. 1 minut, efter der trykkes på dispenserstangen første gang, inden vandet serveres efter vandforsyningen først tilsluttes. Kassér de første 10 til 14 beholdere med vand, efter køleskabet først tilsluttes husholdningsvandforsyningen og efter længere perioder, hvor det ikke har været i brug.

• Få vandet til at flyde ved at trykke et glas eller en kop ind mod vanddispenserstangen.
• Stop vandet ved at udløse trykket på stangen. Der kommer muligvis en lille smule mere vand. Spildhylden dræner ikke af sig selv. Store spild skal tørres op.

Isdispenserfunktion

FORSIGTIG

Lad ikke isen falde direkte ned i tynde glas, fint porcelæn eller skørt krystal for at undgå, at de går i stykker.

- Vælg terning- eller knust is-måde ved at skubbe på armen på dispenserpanelet. Få isen til at falde ved at trykke et glas eller en kop ind mod isedispenserstangen.

Vigtigt:

Undgå at den knuste is sprøjter for meget ved at holde glasset eller koppen direkte under istragten og så højt som muligt op i dispenserområdet.

- Stop isen ved at udløse trykket på stangen, inden beholderen er fuld. Der kommer muligvis en lille smule mere is. Beholderen må ikke flyttes, før det sidste is er faldet.

Hvis der tages is uafbrudt, er dispensermotoren konstrueret til at slukke efter 3 til 5 minutter. Motoren nulstilles efter 3 minutter, og der kan serveres is igen.

Der opstår en lille pause, når der skiftes fra terning- til knust is-måde. Knuste isstykker vil være af forskellig størrelse og form. Der kan dannes "sne" på døren og istragten, når der gentagne gange anvendes knust is. Lad "sneen" fordampe eller tør den af.

Dispenseren fungerer kun med terninger af rette størrelse og halvmåneform. Undgå at hælde købeisterninger eller terninger af forskellig form i isbeholderen.

Sådan fjernes isbeholderen

• Tag isbeholderen ud ved at løfte den og trække den ud.
• Isbeholderen sættes på plads ved at skubbe den ind, indtil beholderen låses på plads. Isbeholderen skal låses på plads for at isen kan serveres rigtigt. Hvis fryseboksdøren ikke kan lukkes, sidder beholderen ikke rigtigt på plads.

Dispenserlys

Et lys aktiveres, när der serveres is eller vand.

- Lyset kan slukkes eller tændes ved at trykke på en kontakt, der sidder under dispenseren og til venstre for isdispenserstangen.

A. Dispenser lyskontakt
Placering af dispenserens lyskontakt

Smag og lugt

• Pak maden i beholdere, der er hermetisk lukkede, eller i fugtighedsfri poser.
• Kontakt det lokale vandværk mht. særlig hjælp, hvis der bliver ved at være vanskeligheder.
• Hvis køleskabet har et eksternt vandfilter, skal vandfilterpatronen udskiftes. Se oplysninger om udskiftningsmetoden i Vandfiltreringssystem installation og driftsanvisninger.

ADVARSEL

Afbryd strømmen til køleskabet inden rengøring for at undgå elektrisk stød, som kan forårsage alvorlige personskader eller død. Efter rengøringen tilsluttes strømmen igen.

FORSIGTIG

Læs og følg alle fabrikantens brugsanvisninger for at undgå personskade eller ejendomsskade.

Generelt

1. Vask overfladerne med en opløsning af varmt vand og tvekulsurt natron. Brug en blød, ren klud til at rengøre overfladerne.

2. Skyl overfladerne med varmt vand. Tør overfladerne med en blød, ren klud.

3. Følgende genstande må ikke anvendes:

4. slibende eller skrappe rengøringsmidler, salmiak, blegvand med klor osv.
5. koncentrerede opvaskemidler eller solventer
6. skurepuder af metal
   Disse genstande kan ridse, lave revner i og misfarve overfladerne.
7. Sæt ikke beholderne, hylderne osv. i opvaskemaskinen.

Bortskaffelse af lugt

1. Tag al maden ud, og afbryd strømmen til køleskabet.
2. Gør alle de indvendige overflader rene deri inkluderet loftet, gulvet og væggene iflg. anvisningerne i "Generelt". Vær især opmærksom på hjørner, sprækker og riller. Inkludér alle skuffer, hylder og dørpakninger.
3. Tænd for strømmen til køleskabet, og sæt maden i køleskabet igen. Vask og tør alle flasker, beholdere og krukker. Pak maden godt ned i hermetisk lukkede beholdere for at undgå yderligere lugt. Efter 24 timer kontrolleres det, om lugten er elimineret.

Gennemfør følgende trin, hvis lugten ikke er elimineret.

1. Gennemfør trin 1-2.

2. Anbring Garden Fresh grønsagsskufferne på øverste hylde i køleskabssektionen. Pak køleskabs- og frysebokssektionerne, også dørene, med sammenkrøllede sort-hvide avissider.

3. Put trækulsbriketter tilfældigt ind mellem avispapiret.

4. Luk dørene og lad køleskabet stå i 24-48 timer.
5. Fjern trækulsbriketterne og aviserne.
6. Gennemfør trin 2-3.

Kontakt Consumer Affairs afdelingen (Kundeservice), hvis lugten stadigvæk ikke er elimineret. Slå telefonnummeret op i Modelidentificerings afsnittet.

Klæbemidler

1. Fjern klæbemiddelrester ved at gnide tandpasta ind i dem med fingrene, indtil klæbemidlet løsnes.
2. Skyl overfladen med varmt vand. Tør overfladen med en blød, ren klud.

Dørpakninger

1. Sørg altid for at holde pakningerne rene. Gør pakningerne grundigt rene hver 3. måned iflg. anvisningerne i "Generelt".
2. Smør et tyndt lag vaseline på hængselsiden af dørpakningerne for at holde pakningerne smidige.

Kondensatorspiraler

Gør kondensatorspiralen ren hver 3. måned for at sikre maksimal ydelse af køleskabet. Støv og lommeuld, der samler sig, kan forårsage følgende:

• mindsket afkølningseffekt
- øget strømforbrug
- i alvorlige tilfælde, tidlig svigt af kompressoren

1. Fjern fodristen ved at tage fat i begge ender og trække den fremad.
2. Rens forsiden af kondensatorspiralen med en støvsugerdyse.
3. Sæt fodristen på plads igen ved at sætte klipsene ind i hullerne og trykke risten ind.

FORSIGTIG

Beskyt blødt linoleum eller andre gulvoverflader med pap, tæpper eller andet beskyttende materiale, for at undgå ejendomsskade.

1. Træk køleskabet ud fra væggen. Kør støvsugerbørsten hen over udstødningsristen over kondensatorblæseren på bagsiden af køleskabet.

Glashylder

FORSIGTIG

Håndtér hærdede glashylder forsigtigt for at undgå person- eller ejendomsskade. Hylderne kan pludseligt gå i stykker, hvis der slås skår i dem, eller hvis de bliver ridsede eller udsat for pludselig temperaturændring.

Tag glashylderne ud ved at løfte forkanten, udløse krogene fra metalskinnen og trække dem ud. Hylden anbringes på et håndklæde. Lad hylden tilpasse sig stuetemperaturen, inden den gøres ren.

1. Fortynd mildt opvaskemiddel og pensl opløsningen ind i rillerne vha. en børste med plastikbørster. Lad det stå i blød i 5 minutter.
2. Sprøjt varmt vand ind i rillerne med en sprayanordning på vandhanen.
3. Tør hylden omhyggeligt og sæt den på plads ved at sætte krogene i metalskinnen og sænke forkanten.

Elektriske pærer

ADVARSEL

Afbryd strømmen til køleskabet, inden elektriske pærer udskiftes, for at undgå elektrisk stød, som kan forårsage alvorlig personskade eller død. Efter pæren er sat i, tilsluttes strømmen.

FORSIGTIG

Overhold følgende for at undgå personskade eller ejendomsskade:

• Lad pæren køle af.
• Tag handsker på, mens pæren udskiftes.

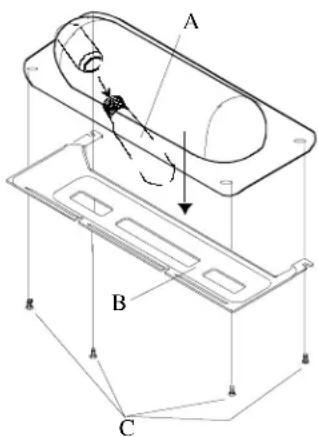

∅verste køleskabs- og frysebokssektioner i modeller uden dispenser

• Tag pæredækslet af ved at fjerne de 6 mm sekskantede skruer. Se efter i lyshuset, hvor mange watt den nye pære skal være.
• Sæt pæredækslet på plads ved at sætte de 6 mm sekskantede skruer på plads.

A. Elektrisk pære B. Pæredæksel
C. Skruer

Sådan tages den øverste køleskabspære ud

Nederste køleskabssektion (visse modeller)

• Tag pæredækslet af ved at fjerne skruen. Se efter i lyshuset, hvor mange watt den nye pære skal være.
• Sæt pæredækslet på plads ved at anbringe det over pæren. Sæt skruen i og stram den.

A. Elektrisk pære B. Pæredæksel
C. Skrue

Sådan tages den nederste køleskabspære ud

Frysebokssektionen

1. Tag isbeholderen ud ved at løfte den og trække den ud.
2. Tag pæredækslet af ved at fjerne skruen. Se efter i lyshuset, hvor mange watt den nye pære skal være.
3. Sæt pæredækslet på plads ved at holde det på plads over pæren. Sæt skruen i og stram den.
4. Sæt isbeholderen på plads ved at skubbe den ind, indtil den låses på plads.

A. Pæredæksel B. Elektrisk pære
C. Skrue

Sådan tages pæren ud af frysebokssektionen

Ice 'N' Water™ dispenser (visse modeller)

Den elektriske pære sidder mellem dispenserarmene.

• Tag pæren ud ved at skrue den ud. Udskift pæren med en 6 watt, 250 volt pære.
• Geninstallér pæren ved at sætte den i og stramme den.

Sådan udskiftes dispenserpæren

Normale driftslyde

Dette nye køleskab erstatter muligvis et anderledes konstrueret, mindre effektivt eller mindre køleskab. Nutidens køleskabe har nye funktioner og bruger lavenergi. Som følge deraf kan visse lyde være ukendte. Disse lyde er normale og vil snart blive bekendte. Lydene kan i øvrigt også indikere, at køleskabet fungerer og virker, som det skal, iflg. dets konstruktion.

1. Frysebokskontrollen klikker, när den starter eller stopper kompressoren.
2. Fryseboksblæserens luft bruser og summer.
3. I det forseglede system (evaporator og varmeveksler) gurgler og svupper kølevæsken, eller den lyder som kogende vand.
4. Afrimningsvarmeapparatet syder, hvæser eller svupper.
5. Kondensatorblæserens luft bruser og summer.
6. Kompressoren afgiver en skinger brummen eller pulserende lyd.
7. Isterninger fra ismaskinen (visse modeller) falder ned i isbeholderen.
8. Afrimningsvarmeapparatet syder, hvæser eller svupper.

Issneglegevindet (Ice 'N' Water™ dispenser-modeller) brummer, när sneglegevindet rører i isen ved serveringen. Issneglegevindet sidder i fryseboksdøren (ikke illustreret).

Ismaskine vandventiltilslutning (visse modeller) brummer, när ismaskinen fylder op med vand. Dette sker, hvadenten køleskabet er tilsluttet vandforsyningen eller ej. Hvis køleskabet ikke er tilsluttet vandforsyningen, kan lyden stoppes ved at hæve ismaskinehåndtaget til "off" (slukket) stilling. Vandventiltilslutningen sidder i det bageste, venstre hjørne i bunden (ikke illustreret).

Skumisoleringsmateriale er et lavenergimateriale og har udmærkede isoleringsevner. Dog er skumisoleringsmateriale ikke så lydabsorberende som det tidligere anvendte fiberglassisoleringsmateriale (ikke illustreret).

Køleskabet fungerer ikke.

• Kontrollér at der er tændt for frysebokskontrollen.
• Kontrollér at køleskabets elektriske kabel er tilsluttet.
• Kontrollér sikringen eller strømafbryderen. Sæt et andet elektrisk apparat til i samme stikkontakt.
• Vent 40 minutter for at se, om køleskabet starter af sig selv igen. Hvis der er tændt for frysebokskontrollen, og lyset virker, men 2 blæsere og kompressoren ikke fungerer, er det muligt, at køleskabet er i afrimningscyclus.

Køleskabet vil stadigvæk ikke fungere.

- Træk køleskabskablet ud af kontakten. Flyt madvarerne over i et andet køleskab, eller læg tøris i frysebokssektionen for at holde maden frisk.

Garantien dækker ikke madtab. Kontrollér garantibeviset for specifik dækning.

- Ring til hvidevareforhandleren og bed om en autoriseret Amana-tekniker.

Madvarerne forekommer for varme.

• Se ovenstående afsnit.
• Sørg for tilstrækkelig tid til, at nyligt indlagte varme madvarer kan nå ned på køleskabs- eller fryseboks-temperatur.
• Kontrollér at pakningerne er tætte.
  • Gør kondensatorspiralerne rene.
• Regulér kontrollen for køleskabs- og/eller fryseboksfunktionen.
• Kontrollér at luftristen på bagsiden ikke er blokeret. Luftristen sidder bag den havefriske grønsagsskuffe.

Chiller Fresh™ system temperaturen er for varm.

• Drej kontrollen hen på en koldere indstilling.
• Regulér frysebokskontrollen til en koldere indstilling.

Madvaretemperaturen er for kold.

• Gør kondensatorspiralerne rene.
- Regulér køleskabskontrollen.
- Regulér frysebokskontrollen til en varmere indstilling. Det kan godt tage flere timer før temperaturen reguleres.
- Ingen af de 3 koldtluftsindsugningshuller i drikkevareafkøleren står på linie med hakket i dørgrøften på højre side.

Køleskabet kører for ofte.

• Dette kan være normalt for at vedligeholde en konstant temperatur.
• Dørene har muligvis været åbnet for tit eller i længere tid ad gangen.
• Giv varme madvarer, der er lagt ind fornyligt, tid til at nå køleskabs- eller frysebokstemperaturen.
  • Gør kondensatorspiralen rene.
• Regulér frysebokskontrollen.
• Kontrollér pakningen for at være sikker på, at den slutter tæt.

Der dannes vanddråber på indersiden af køleskabet.

• Dette er normalt i perioder med megen fugtighed, eller hvis dørene er blevet åbnet ofte.
• Kontrollér dørpakningerne.

Der dannes vanddråber uden på køleskabet.

- Kontrollér at dørpakningerne slutter tæt.

Garden Fresh™ grønsagsskuffer og Chiller Fresh™ systemet kan ikke lukkes uden besvær.

• Kig efter, om der er en pakke i vejen, som evt. forhindrer skufferne i at lukke rigtigt.
• Kontrollér at skufferne sidder korrekt.
• Gør skuffeskinnerne rene med varmt sæbevand. Skyl og tør omhyggeligt.
• Smør et tyndt lag vaseline på skuffeskinnerne.
• Se efter, at køleskabet er nivelleret.

Køleskabet lugter.

- Se anvisningerne under "Bortskaffelse af lugt" i "Pleje og rengøring" sektionen.

Køleskabet eller ismaskinen laver uvante lyde eller forekommer for støjende.

- Se "Normale driftslyde". Muligvis er lydene normale.

Ismaskinen laver ingen is.

• Kontrollér at håndtaget er drejet ned.
• Kontrollér at husets vandforsyning när frem til vandventilen.
• Kontrollér at ismaskinens netstrøm sidder helt i bund i de rigtige huller.
• Kontrollér om der er kinker i kobberrøret eller plastikslangen. Fjern kinkerne eller udskift røret.
• Kontrollér de elektriske forbindelser til vandventilspiralen og forbindelsesblokken på køleskabskabinettet.
• Bekræft at driftstemperaturen i frysebokssektionen er korrekt.

Isterningerne lugter.

• Se anvisningerne under "Bortskaffelse af lugt" i afsnittet om "Pleje og rengøring".
• Kassér isen og gør isbeholderen eller bakkerne rene oftere. Isterninger er porøse og har let ved at absorbere lugt.

Isterningerne hænger sammen eller "skrumper".

- Tøm isterningbeholderen eller bakkerne oftere. Hvis de kun bruges sjældent, risikerer isterningerne at hænge sammen eller skrumpe.

Der dannes is i indgangsrøret til ismaskinen.

- Kontrollér vandtrykket. Lavt vandtryk kan få ventilen til at lække. Selvlokningsventiler kan forårsage lavt vandtryk. Amana anbefaler, at der anvendes kobberrør til at tilslutte husholdningsrør til køleskabet. Der må ikke anvendes selvlokningsventiler. Amana er ikke ansvarlig for ejendomsskade på grund af forkert installation eller vandtilslutning.

Dette køleskab er konstrueret til at være et af de mest effektive lavenergikøleskabe i handelen. Energiforbruget reduceres ved at overholde følgende:

• Betjen ved normal stuetemperaturer mellem 13° og 43°C, væk fra varmekilder og direkte sol.
• Køleskabs-, fryseboks- og Chiller Fresh™ systemtemperaturen må ikke indstilles koldere end nødvendigt.
• Sørg for at frysebokssektionen er fuld.
• Hold dørpakningerne rene og smidige. Udskift pakningerne, når de er slidte.
• Hold kondensatorspiralerne rene.

Hvis det drejer sig om en kort ferie, gør følgende:

1. Fjern madvarer, som kan fordæves. Garantien dækker ikke tab af madvarer. Efterse garantibeviset for specifik dækning.
2. Hvis der er en ismaskine, skal håndtaget drejes op, dvs. hen på off-stilling (slukket).

Hvis det drejer sig om en lang ferie, gør følgende:

1. Tøm køleskabs- og frysebokssektionerne for mad.
2. Træk køleskabskablet ud af stikket.
3. Gør køleskabet og dørpakningerne rene iflg. anvisningerne i "Generelt" i afsnittet om "Pleje og rengøring".
4. Sæt noget i klemme, så dørene bliver stående åbne, og luften kan cirkulere inde i køleskabet.
5. Drej om for vandet til køleskabet, hvis der er installeret ismaskine, og drej ismaskinehåndtaget op, dvs. hen på off (slukket).

Krav til elektrisitet.... 155

Tetningslister på dørene 166

Kondensatorsløyfe 167

Glasshyller 167

Lyspærer 167

Normale driftslyder 168

henvisninger, eller hvis det fremsettes krav om service i

A. Pyntelist på håndtak B. Håndtakskruer

C. Håndtak

Avtaking av håndtak

Tetningslister på dørene

• Vent til lyspæren er avkjølt.
• Bruk hansker när lyspæren skal skiftes.

• Fjern lyspæren ved å skru den ut. Skift ut lyspæren med en lyspære på 6 watt, 250 volt.
• Skru i lyspæren ved å sette den i og stramme pæren.

Steder der lyden kommer fra

- Kontroller at lufteristen på baksiden ikke er tett. Lufteristen på baksiden sitter bak grønnsakskuffen.

- Smør et tynt lag med vaselin i sporene til skuffen.

- Dette kan være normalt. Se avsnittet "Normale driftslyder".

Ismaskinen produserer ikke is.

- Kontroller at armen til ismaskinen er nede.
