BRUGSANVISNING JSM1009 Ferm

DK Ret til ændringer forbeholdes

5. Maskinen laver støj og/eller går meget ujævnt.

- Kontaktkullene er slidt op.

Lad kontaktkullene udskifte på serviceadressen, der står på garantibeviset.

Garanti

Garantibetingelser er beskrevet på det separat vedlagte garantibevis.

i maskinen. Derefter drejes adapteren (2) en smule med uret. Til sidst kan støvsugerslangen sættes på adapteren (2). Adapter (2) tages af igen ved at dreje den lidt mod uret og derefter trække den ud af maskinen.

Brug - savning

III. 14 og 11.1-11.2

Sørg for, at stikket er sat i stikkontakten. Når der saves, skal maskinen stille og roligt føres i saveretningen. Og man skal trykke til- strækkeligt nedad, så hele fodpladen har kontakt med arbejdsemnel.

Dyksavning

Man kan begynde inde på et arbejdsemne på to måder.

1. Bor et hul, hvor savklingen kan gå i. Herfra kan man så begynde at save (se III. 12.1).
2. Søet først maskinen fremover (i en vinkel på ca. 80°), så den støtter med forkanten af fodpladen på arbejdsemnet. Fer maskinen startes, skal man sørge for, at savklingen ikke rører arbejdsemnet. Start maskinen og bevæg den stille og roligt nødad, så fodpladen igen støtter med hele fladen på arbejdsemnet. Bevæg maskinen langsoml ned, så klingen får tid til at trænge gennem arbejdsemnet (se III. 12.2-12.6).

Savning af kurver

Når der saves kurver, er det vigtigt, at det er maskinen, der gør arbejdet. Det betyder, at man stille og roligt skal lade maskinen save den ønskede kurve.

5. VEDLIGEHOLDELSE OG REPARATION

Vedligeholdelse

III. 2 og 13.1-13.4

Sørg for, at stikkot er taget ud af stikkontakten. Maskinen rengøres med en tør klud. Savklingestyringen (J) skal smøres regelmæssigt. Sørg for, at emballage og maskine recirkuleres på den rigtige måde.

Hvis stiksaven regelmæssigt vedligeholdes, undgår man unødige problemer. Med henblik på problemfri funktion skal man gøre følgende:

• Fodpladen holdes ren, så der ikke saves upræcist.
• Stiksaven holdes ren udvendigt, så alle bevægelige dele kan bevæge sig uden problemer.
• Ventilationsrillerne til motoren skal holdes rene, så motoren ikke overophedes.
• Kontaktkullene skal udskiftes, så snart stiksaven begynder at gå ujævnt og lave støj; hvis det ikke gøres, kan man få problemer med stiksaven. Lad kontaktkullene udskifte af en sagkyndlig person.
• Savklingestyringen skal smøres regelmaessigt.

Rengøring

Selve kappen rengøres regelmæssigt med en blød klud, helst hver gang den har været brugt. Sørg for, at der ikke er stav og snavs i ventilationsrillerne. I tilfælde af hårdnakket snavs bruges en blød klud, vredet op i sæbevand. Der må ikke bruges opløsningsmidler som benzin, sprit, ammoniak o.l. De kan beskadige dele af plastic.

Fejl

Hvis der opstår problemer som følge af for eksempel siltage af en komponent, skal man kontakte adressen, der står på garantibeviset. Bagest i brugsanvisningen er der en legning med dele, der kan bestilles.

1. Elektromotoren bliver meget varm.

• Motoren overbelastes, fordi arbejdsemnet er for stort.
  Sav med et lavere omdrejningstal.

- Motoren er defekt. Lad maskinen efterse og/eller reparere på serviceadressen, der står på garantibeviset.

2. Maskinen starter ikke.

• Strømforsyningen er afbrudt.
  Kontroller ledningen for beskadigelser.
• Alfbrideren er defekt. Lad maskinen efterse ogller reparere på serviceadressen, der står på garantibeviset.

3. Savningen går trægt, og savsnittet er ikke pænt.

• Savklingen er krum eller slov.
  Udskift savklingen.

4. Når der saves, begynder arbejdsemnet at ryste.

- Savklingen overbelastes eller er bøjet. Udskift savklingen.

3000/min 600/min

Fig.9

des bagud. Nu kan den ønskede savevinkel indstilles. og den kan aflæses (F). Når savevinkelen er indstillet, skydes fodpladen (D) frem igen, til den går i indgreb.

Derefter strammes unbrakoboltene (E) til igen.

For savevinkler, der afviger fra de standard indstillelige vinkler, behøver man ikke igen at skyde fodpladen tilbage i indgreb. Man skal dog sørge for, at unbrakobollene (E) strammes godt til igen, når den ønskede vinkel er indstillet.

Brug af parallelanslag

III.2 og 6.1-6.4

Sørg for, at stikket er taget ud af stikkontakten. Når der skal saves et lige og langt stykke af et bræl, kan man bruge parallelanslagel (H). Unbrakoboltene (G) skal løsnes (mod uret).

Derefter indstilles parallelanslaget i den ønskede afstand i fodpladen. Her kan man bruge afstand-sangivelseme på parallelanslaget. Stram derefter unbrakoboltene (G) til igen (med uret) ved hjælp af unbrakonøglen (C).

Regulering af pendulbevægelsen

III.7

Ved hårde materialer skal der vælges en langsommere pendulbevægelse.

Montageinstruktioner - Valg af savklinge

Savklinge Type arbejdsemne
Grov Træ

Middel TræFin Kunststof,

aluminium, stål
Meget fin Savning af kurver
(trae)
Pendulbevægelse* Præcision
2,4,6+
2,4++
2 +++
2 +++
2

*trinløs indstillelig

Indstilling af pendulbevægelsen

III.7

For at opnå det bedste resultat, når der saves, skal man indstille, hvordan tænderne på klingen skal trænge ind i materialet. Det gøres ved at indstille pendulbevægelsen.

• Bløde materialer (trae, kunststof osv.): vælg pendulbevægelse II eller III. For et glat snit vælges pendulbevægelse 0 eller I.
• Middelhårde materialer (hårdttræ, aluminium osv.): pendulbevægelse indstilles efter behov. Ved tynde materialer bruges pendulbevægelse 0 eller I, hvis der arbejdes med rasper eller knife.
• Hårde materialer (stål osv.): vælg pendulbevægelse 0.
• Kurvet snit: vælg pendulbevægelse 0.

Pendulbevægelsen kan indstilles, mens stiksaven er tændt.

Laser lyset i brug

Det ledende laser lys gør det meget lettere at save i lige linjer:

a) Langs en optegnet linje, eller

b) Ved at stille det på linje med at fast punkt markeret på objektet.

Laser lysets rækkevidde, afnængig af det omkringværende lys, er omkring 65 cm.

Placering af batterier

III. 15.1 - 15.2

• Byt de gamle batterier med nye. De skal bruge 2 x 1.5 V "Mikro/AAA" batterier.
• Smid aldrig gamle batterier ud med køkkenaffaldet, men aflever dem i stedet til et specielt batteri eller kemikali afleveringsdepot.
• Når De isætter batterierne, sikre Dem at +/- terminalen er korrekt placeret som vist inde i batterirummet.

4. BETJENING

III. 8.1-8.2

Maskinen startes med afbryder 1. Hvis der skal saves et længere stykke, kan man trykke på knap 2: herved låses afbryder 1. Maskinen stoppes nu igen ved blot at trykke på afbryder 1.

Det ønskede omdrejningstal indstilles på regula- toren I.

Støvudsugning

III. 2 og 10

Sørg for, at stikket er taget ud af stikkontakten. Adapter 2 (med en ring 1) kan sættes i hullet bag

Precision

Unbrakonøgle

Smøring

Abneilukke blokering

Elektrisk sikkerhed

Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gældende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Læs udover de nedenstående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder. Bevar instruktionerne godt!

Kontroller allid om netspændingen svarer til værdien på typeskiltet.

Det er en Klasse II maskine, hvilket vill sige, at den er dobbelt isoleret og derfor ikke kræver et jordet stik.

Udskiftning af ledninger eller stik

Hvis netledningen er blevet beskadiget, skal den udskiftes med en speciel netledning, som kan fås via fabrikanten eller fabrikantens kundeservice. Gamle ledninger og stik skal kasseres, når de er blevet udskiftet med nye. Det er farligt at sætte stikket på en løs ledning i en stikkontakt.

Ved brug af forlængerledninger

Brug udelukkende godkendte forlaen gerledninger, der er beregnede til maskinens effekt. Lederne skal have et gennemsnit på mindst 1.5 mm². Hvis forlængerledningen sidder på en tromle, rulles ledningen helt af.

Sikkerheds tips ved anvendelse af laser lyset.

• Se aldrig direkte ind i lysstrålen på laseren.
• Sigt aldrig på mennesker og dyr med laser lysstrålen.
• Sigt ikke lysstrålen mod meget reflekterende materiale. Skade kan forekomme fra det reflekterende lys.

• Få kun reparationer af laseren foretaget af kyndigt personale / professional reparations-specialister.

• Isæt ingen hárde objekter i laserens øje.

• Rengør laser øjet med en blød tør børste.

Med denne stiksav kan man meget præcist save arbejdsemner af forskellige materialer (træ, aluminium, kunststof, metal osv.) og i enhver form. Den maksimale tykkelse af arbejdsemnet er 70 mm (for træ). Al anden brug (f.eks. stationær brug) er udtrykkeligt forbudt. Den maksimale savedybde på 70 mm er kun mulig med en ekstra lang savklinge.

Ved hårde materialer skal der vælges en langsommere pendulbevægelse.

3. IBRUGTAGNING

Montageforskrifter

III. 3.1-3.6

III. 3.1 Materialet, der skal saves, må ikke være lykkere end den maksimale savedybde. III. 3.2 Kontroller savklingen for beskadigelser før
brug og udskilt klingen om høvendigt. III. 3.3 Sørg for, at arbejdsemnet er godt kleml fast.
III. 3.4 Sørg for, at arbejdsemnet er helt rent. III. 3.5 Sørg for, at der under arbejdsemnet er tilstrækkelig afstand, så savklingen ikke saver i noget nedenunder.
III. 3.6 Sørg for. at der ikke er søm og skruer i materialet, der skal saves.

Montage af savklingen

III. 2 og 4.1-4.4

Sørg for, at stikket er taget ud af stikkontakten. Savklingen monteres ved at løsne unbrakoskruen (A) med unbrakoneglen (C) (mod urel). Stik savklingen (B) I savohovedet nedofra med tænderne fremad. Stram unbrakoskruen (A) til med unbrakoneglen (C) (med urel). Kontroller, at klingen sidder rigtigt fast i maskinen (se III. 4.4).

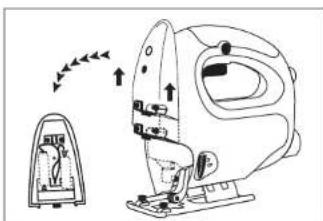

Justering af fodpladen

III. 2 og 5.1-5.5

Sørg for, at stikket er taget ud af stikkontakten. Fodpladen (D) justeres ved at løsne unbrakoboltene (E) (mod uret). Fodpladen (D) kan nu sky-

Clfrene og tallene i teksten nedenfor henviser till illustrationerne på side 2-7.

Advarsell Brugsanvisningen til elektriske maskiner skal altid gennemlæses før brug. På den måde får du bedre kendskab til produktet og undgår unødige risici. Gem denne brugsanvisning et sikkert sted til senere brug.

Indhold

1. Tekniske specifikationen
2. Sikkerhedsforskrifter
3. Ibrugtagning
4. Betiening
5. Vedligeholdelse og reparation

1. TEKNISKE SPECIFIKATIONER

Teknisk data

Spænding	230 V-
Frekvens	50 Hz
Effekt	600 W
Omdrejningstal ubelastet	600-3000/min
Max. materialetykkelse (træ)	70 mm
Pendulindstillinger	1 fast;

3 variable
Pendulbevægelse 18 mm
Geringsvinkel 0-45°
Vægt 2.1 kg
Lpa (lydtryk) 88.3 dB(A)
Lwa (lydenerginiveau) 101.3 dB(A)
Vibrationsniveau 2.05 m/s²

Betjeningselementer

III. 1

1. Regulering omdrejningstal
2. Låseknap
3. Tænd/sluk afbryder
4. Støvudsugning
5. Fodplade
6. Montage savklinge
7. Pendulbevægelse
8. Beskyttelseskappe

Kassen Indeholder

1 Stiksav

3 Savklinger
1 Unbrakonøgle
1 Parallelanslag
1 Adapter til støvudsugning
1 Brugsanvisning
1 Sikkerhedsforskrifter
1 Garantibevis
2 Batterier

2. SIKKERHEDSFORSKRIFTER

I denne brugsanvisning anvendes der følgende symboler:

N.B.: risiko for personskade, livsfare eller beskadigelse af maskinen, hvis forskrifterne i brugsanvisningen ikke følges.

N.B.: elektrisk strøm! Kontroller altid, om motorens indgangsspænding stem -mer overens med netspændingen på mærkepladen.

Når maskinen bruges, skal man bære støvmaske. Når der saves træ, metal og andre materialer kan der frigøres stoffer, som er sundhedsskadelige. Vær opmærksom på, at der ikke må saves materialer, der indeholder asbest.

Før brug skal man kontrollere maskinen for beskadigelser og defekter.

Bortskaffelse/recirkulering

Advarsell Laserstråle! Se ikke ind i laserstrålen og ret den ikke mod andre personer, när den er tændt.

Defekte og/eller kasserede elektriske eller elektroniske maskiner skal afleveres på en genbrugsplads.

Bløde materialer som træ

Maskinen trenger ikke ekstra smøring.

Feil

Hvis det oppstår en feil, f.eks. etter slitasje av en del, skal du kontakte serviceadressen på garanti-kortet.

Bakerst i denne håndboken finner du en splittegning som viser deler som kan bestilles.

2. Maskinen virker ikke.

Klasse II maskin - Dobbell isolert - Det kreves ikke jordet støpsel.

Skifting av ledninger eller støpsler

Hvis ledningen er skadel, må den erstattes met en spesiell ledning som leveres av fabrikanten eller fabrikantens kundeservice. Kast gamle ledninger eller støpsler med det samme de er skiftet ut med nye. Det er farlig å sette et støpsel med løs ledning i stikkontakten.
