BRUGSANVISNING L206WTQ-WF LG

Læs afsnittet Vigtige sikkerhedsforanstaltninger, inden dette produkt tages i brug.

Opbevar brugerhåndbogen (cd-rom'en) på et tilgængeligt sted, så den er nem at få fat på, hvis den skal bruges på et senere tidspunkt.

Hvis produktet skal til service, skal forhandleren have de oplysninger, der står på etiketten på enheden.huoltoa.

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhandbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
• Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
• Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet. Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.
• Hovedstrømafbryderen er strømkablet, og denne afbryderenhed skal være placeret på et let tilgængeligt sted.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.

Ompakning

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse

Det lysstofrør, som bruges i denne skærm, indeholder en lille smule kviksølv.
- Denne skærm må ikke bortskaffes med den almindelige dagrenovation. Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Montering af soklen

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

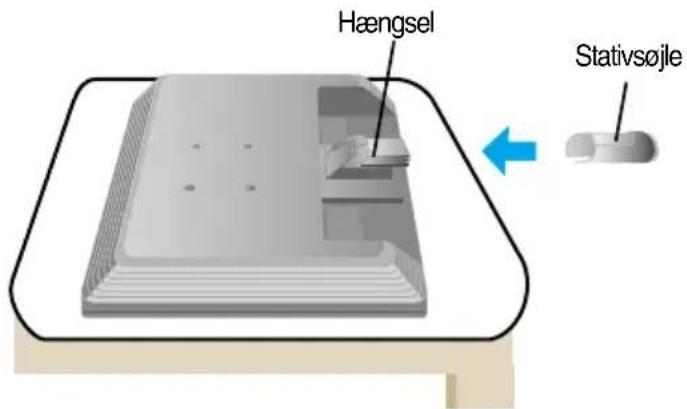

2. Monter stativsøjlen på produktet i den korrekte retning som vist på billedet.

Hængsel Stativsøjle

Stativsøjlen fastgøres dog kun grundigt, när den kobles til soklen.

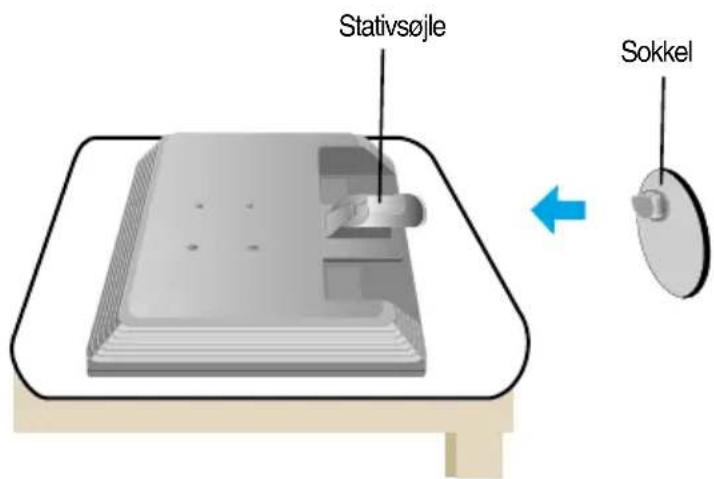

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

Stativsøjle Sokkel

Vigtigt

• Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
• Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

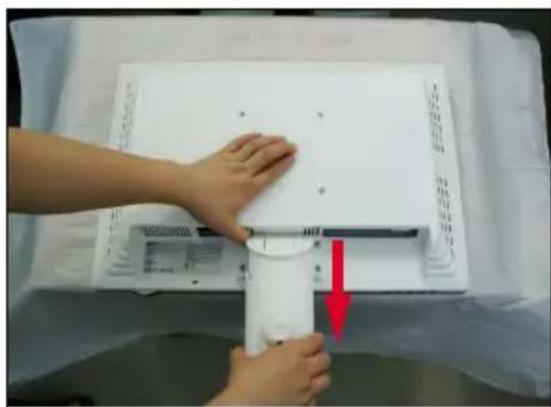

Sådan fjernes stativet:

1. Læg en pude eller en blød klud på en jævn overflade.

2. Læg skærmen med forsiden nedad på puden eller det bløde stykke stof.

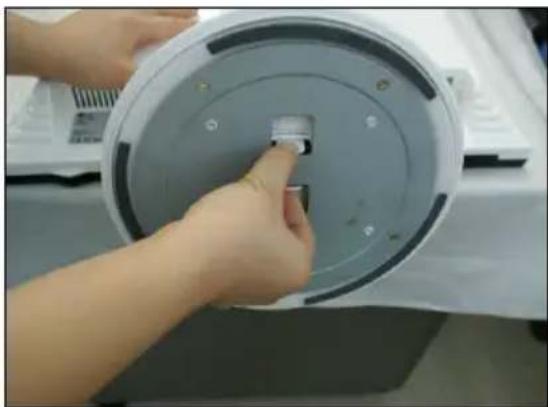

1. Skub låsen indad, og fjern soklen fra stativsøjlen.

1. Træk let i stativsøjlen for at frigøre den fra hængslet.

Person using a white air conditioner unit to clean or store air (no visible text or symbols)

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Regulering af skærmen

1. Du kan indstille skærmen på forskellige måder.

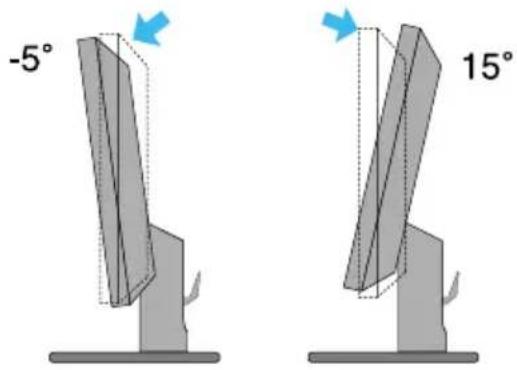

■ Hældningsområde : -5°\~ 15°

-5° 15°

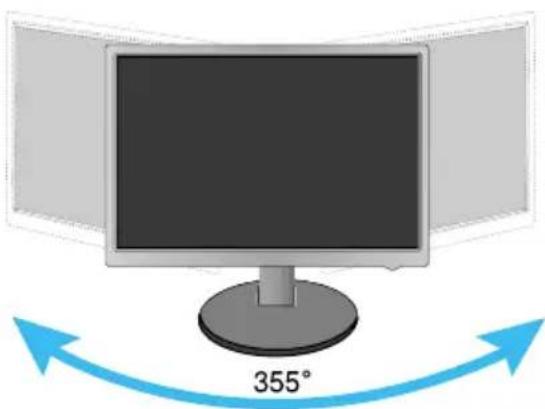

■ Drejeområde : 355°

355°

Ergonomi

For at opnå en ergonomisk korrekt og behagelig arbejdsposition anbefales det, at skærmen aldrig vippes mere end 5 grader fremad.

Tilslutning til pc'en

Hvis skærmen skal bruges til en Apple Macintosh-maskine, skal der anvendes en separat stikadapter, der ændrer 15-bens D-sub-VGA-stikket med 3 rækker på det medfølgende kabel til et 15-bens stik med 2 rækker.

1. Tryk på knappen ⏻ på sidepanelet for at tænde for strømmen.

Når der er tændt for strømmen til skærmen, startes den automatiske billedindstillingsfunktion automatisk.

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne. Hvis du vil justere skærmen, mens den er i brug, eller hvis du vil aktivere denne funktion igen, skal du trykke på knappen FACTORY RESET (Gendan fabriksindstillinger) på skærmens frontpanel. Du kan også vælge at aktivere indstillingen FACTORY RESET i skæmmenuen. Vær imidlertid opmærksom på, at denne indstilling gendanner alle standardindstillingerne i menuerne undtagen Language (Sprog).

Kontrolelementer på frontpanelet

I den aktuelle visning skal du trykke på EZ-zoomknappen. Derefter konverteres skærmopløsningen til den lave ettrins-opløsning.

Tryk på EZ-zoom-knappen igen for at vende tilbage til den oprindelige visning.

*Tryk kun en gang på EZ-zoom. Du kan finde den bedst mulige opløsning, og det er muligt at forstørre tegn og billeder til nytte for børn eller personer, som har dårligt syn eller ikke er computerkyndige.

- Indstillingsmetoden kan variere afhængigt af dit operativsystem eller videokort. I dette tilfælde skal du kontakte producenten af computeren eller videokortet.

Knappen MENU

OSD LOCKED OSD UNLOCKED

Brug denne knap til at åbne eller lukke skæmmenuen.

OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skæmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder.

Meddelelsen "OSD LOCKED" (Skæmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenzen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

3	Knapperne - +	Brug disse knapper til at vælge eller indstille funktionerne i skærmmenuen.
	- f·ENGINE	Yderligere oplysninger findes på side 15.
	+ SOURCE	Brug denne knap til at aktivere enten D-Sub eller DVI-tilslutningen. Funktionen bruges, når der er sluttet to computere til skærmen. Standardindstillingen er D-Sub.
4		Brug denne knap til at vælge et ikon i skærmmenuen.
		Automatisk billedjusteringHvis du vil justere skærmindstillingerne, skal du altid trykke på knappen AUTO/SET (Automatisk/Indstil), inden skæmmenuen åbnes. Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.
		Den bedste opløsning til en19-tommer skærm er 1440 x 900.20,1-tommer skærm er 1680 x 1050.

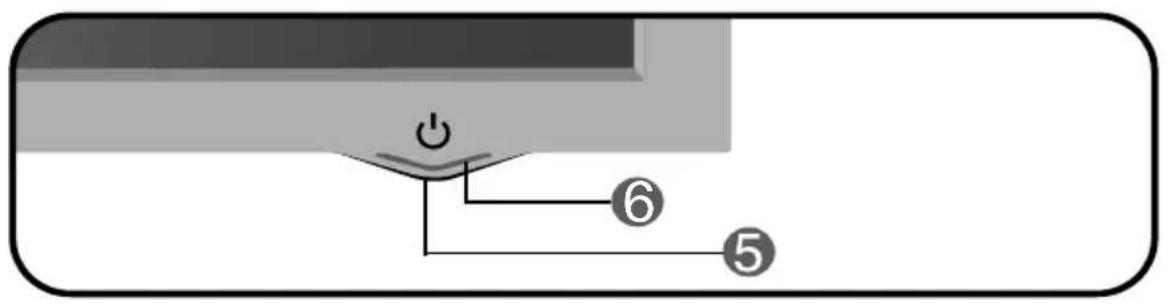

		Brug denne knap til at tænde og slukke for skærmen.
		Denne indikator lyser blåt, når skærmen fungerer normalt (er tændt). Hvis skærmen er i dvaletilstand (energisparetilstand), lyser indikatoren rødt.

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

BEMÆRK:

- Vent mindst 30 minutter, så skærmbilledet få tid til at blive stabiliseret, inden du justerer det.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

MENU MENU + → AUTO/SET → - + →

1 Tryk på knappen MENU for at åbne skæmmenuens hovedmenu.
2 Brug knappen - eller + til at vælge elementer i skæmmenuen. Tryk på knappen AUTO/SET (Automatisk/Indstil), når det ønskede ikon er markeret.
3 Brug knapperne - / + til at indstille billedet til det ønskede niveau. Brug knappen AUTO/SET (Automatisk/Indstil) til at vælge andre elementer i undermenuerne.
4 Tryk på knappen MENU én gang for at vende tilbage til hovedmenuen og vælge en anden funktion. Tryk på knappen MENU to gange for at lukke skæmmenuen.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne.

Hovedmenu	Undermenu A D			Beskrivelse
PICTURE (Billede)	BRIGHTNESS (Lysstyrke)		●	●	Bruges til at indstille skærmbilledets lydstyrke, kontrast og gamma.
	CONTRAST (Kontrast)		●	●
	GAMMA		●	●
COLOR (Farve)	PRESET (Forudindstil)	sRGB	●	●	Bruges til at tilpasse farverne i skærmbilledet.
		6500K	●	●
		9300K	●	●
	RED (Rød)		●	●
	GREEN (Grøn)		●	●
	BLUE (Blå)BLUE		●	●
POSITION (Position)	HORIZONTAL (Vandret)		●		Bruges til at justere billedets position.
	VERTICAL (Lodret)		●
TRACKING (Sporing)	CLOCK (Klok)		●		Bruges til at forbedre skærmbilledets klarhed, stabilitet og skarphed.
	PHASE (Fase)		●
	SHARPNESS (Skarphed)		●	●
SETUP (Opsætning)	LANGUAGE (Sprog)		●	●	Bruges til at forbedre skærmbilledets klarhed, stabilitet og skarphed.
	OSD POSITION (Skæmmenuens position)	HORIZONTAL (Vandret)	●	●
		VERTICAL (Lodret)	●	●
	WHITE BALANCE (Hvidbalance)		●
	POWER INDICATOR (Strømindikator)		●	●
	4:3 IN WIDE		●	●
	FACTORY RESET (Gendan fabriksindstillinger)		●	●
FLATRON F-ENGINE	MOVIE/TEXT (Film/Tekst)		●	●	Bruges til at tilpasse skærmbilledet til de omgivelser, hvori skærmen anvendes.
	USER (Bruger)		●	●
	NORMAL		●	●
● : JusterbarA : Analog indgangD : Digital indgang

BEMAERK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (10-15).

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

Tryk på knappen MENU for at åbne skærmmenuens hovedmenu.

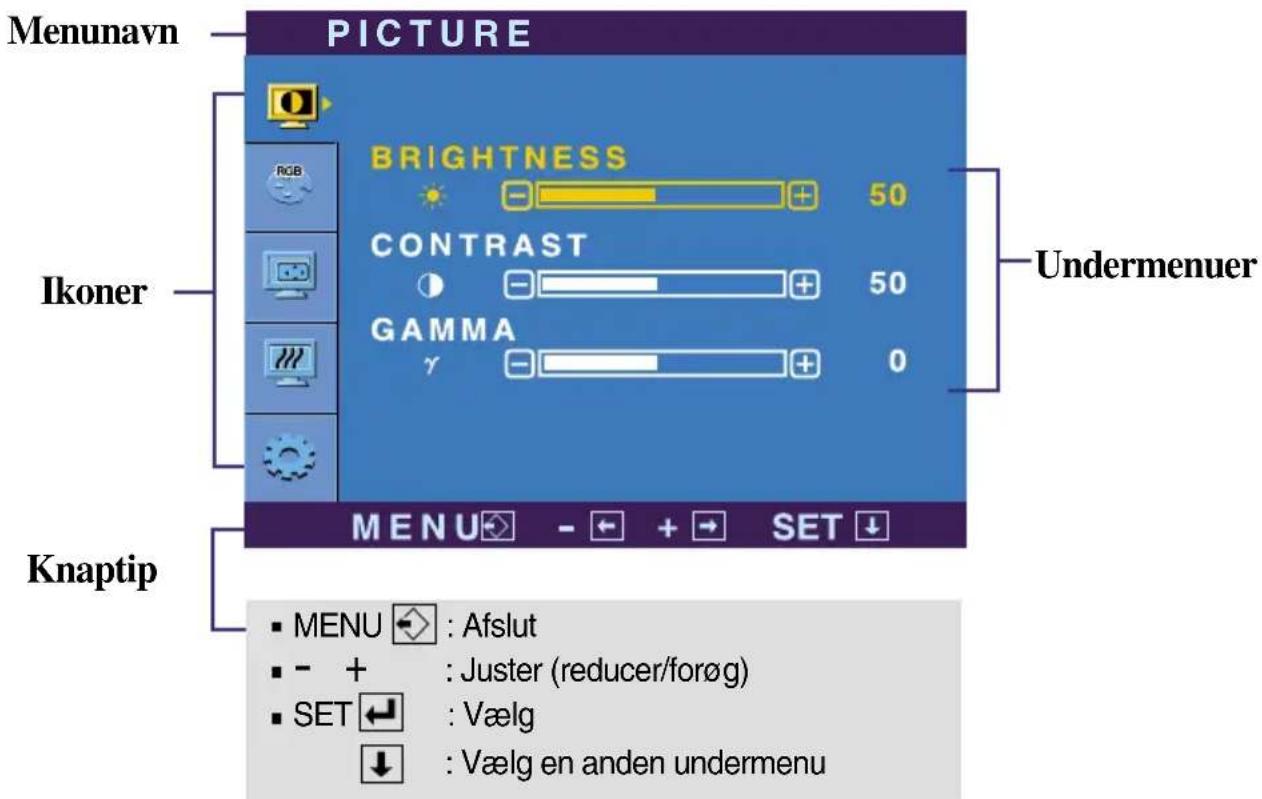

Menunavn PICTURE IKoner Undermenuer KNAPTIP BRIGHTNESS 50 CONTRAST 50 GAMMA γ SET ↓ MENU - + SET ■ MENU : Afslut ■ - + : Juster (reducer/forøg) ■ SET ← : Vælg ↓ : Vælg en anden undermenu

BEMÆRK:

- Det sprog, der anvendes i skæmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

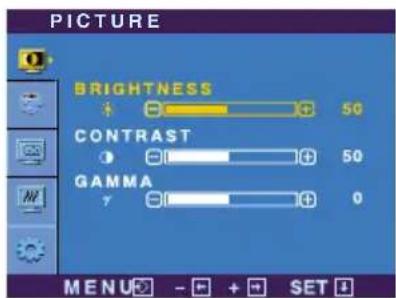

PICTURE (Billede)

PICTURE BRIGHTNESS 50 CONTRAST 50 GAMMA 0 MENU - + + SET

BRIGHTNESS (Lysstyrke)

CONTRAST (Kontrast)

GAMMA

Vælg en gammaværdi (-50/0/50) til skærmbilledet. Ved høje gammaværdier vises hvidlige billeder, og ved lave gammaværdier vises billeder med høj kontrast.

COLOR (Farve)

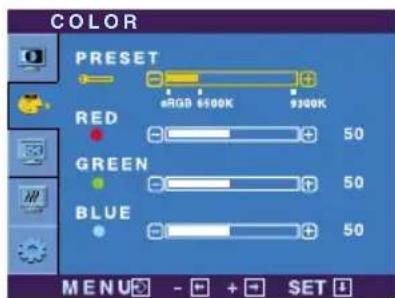

COLOR PRESET RGB 6100K 9300K RED 50 GREEN 50 BLUE 50 MENU - + SET

PRESET (Forudindstil)

- sRGB: Indstil farverne på skæmbilledet, så de passer til SRGB-standardfarvespecifikationen.

Angiv dine egne niveauer for rød.

Angiv dine egne niveauer for grøn.

Angiv dine egne niveauer for blå.

Flytter billedet til venstre eller højre.

Denne indstilling bruges til at reducere lodrette bjælker eller striber på skærmens baggrund.

Du kan også indstille skærmbilledets bredde.

PHASE (Fase)

Denne indstilling bruges til at indstille skærmens fokus.

Med denne funktion kan du fjerne vandret støj og gøre gengivelsen af bogstaver og tegn tydeligere og skarpere.

Denne indstilling bruges til at justere billedets skarphed.

Hovedmenu		Undermenu	Beskrivels

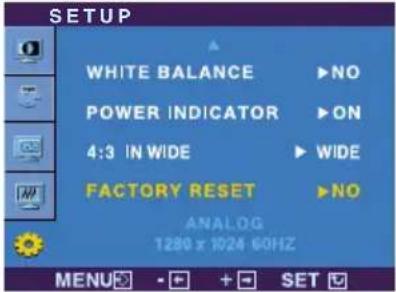

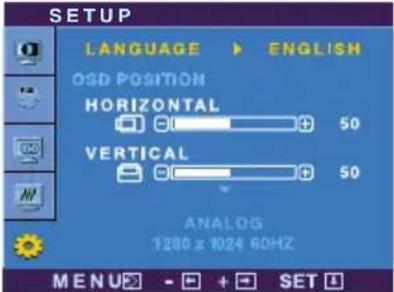

	SETUP(Opsætning)	LANGUAGE(Sprog)	Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.
		OSD POSITION(Skærmmenuens position)	Denne indstilling bruges til at justere vinduet med skærmmenuen på skærmen.
		WHITE BALANCE(Hvidbalance)	Hvis skærmkortets udgangssignal ikke overholder systemkravene, kan farveniveauet blive forringet, fordi videosignalet forvrænges. Denne funktion justerer signalniveauet, så det passer til skærmkortets standardudgangsniveau. På denne måde opnås det bedst mulige billede.Aktiver denne funktion, hvis der vises sorte og hvide farver på skærmen.
		POWERINDICATOR(Strømindikator)	Brug denne funktion til at indstille strømindikatoren på forsiden af skærmen til ON (Tændt) eller OFF (Slukket).Hvis du vælger OFF (Slukket), slukkes indikatoren.Hvis du vælger ON (Tændt), tændes strømindikatoren automatisk.
MENU: Afslut- : Juster+ : JusterSET: Vælg en anden undermenu.		4:3 IN WIDE(4:3 BREDT)	Bruges til at indstille skæmbilledets størrelse.[IMAGE]WIDE4:3* 4:3 : Afhængig af indgangsvideo-signalforholdet skiftes der automatisk til et optimeret skærmforhold.(1280X1024 indgangssignalet skifter til et 5:4-forhold og 1024X768 til 4:3.)
			OpløsningSkærmforhold
			1280x10245:4
			1152x8644:3
			1024x7684:3
			800x6004:3
			640x4804:3
			720x4803:2
			Indgangssignalet, som 4:3 IN WIDE ikke understøtter 4:3, er som - 720x400, 1280x768, 1360x768 og 1440x900 på en 19-tommer skæm - 720x400, 1280x768, 1360x768 og 1680x1050 på en 20,1-tomme
		FACTORYRESET(Gendan fabriksindstillinger)	Denne indstilling gendanner alle standardindstilling undtagen LANGUAGE (Sprog).Tryk på knappen -, + for at nulstille med det sam

Hvis dette ikke forbedrer skæmbilledet, skal du gendanne standardindstillingerne. Udfør om nødvendigt hvidbalancefunktionen igen. Denne funktion aktiveres kun, när indgangssignalet er analogt.

Når en bruger vælger knappen f·ENGINE på venstre side af skærmen, vises skæmmenuen.

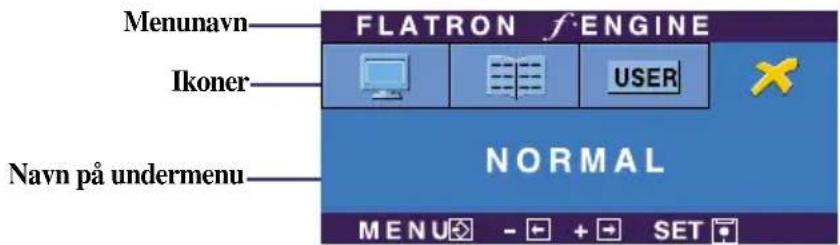

Menunavn FLATRON f:ENGINE Ikoner USER Navn på undermenu NORMAL MENU - + SET

FLATRON F-ENGINE

Hvis du kører F-ENGINE, vises der to farvetoner på skærmen som vist på billedet. Det anvendte skæmbillede vises til venstre, og det skæmbillede, der ikke anvendes, vises til højre. Tryk på knappen SET (Indstil) for at bruge det justerede skæmbillede.

Anvendt skærmbillede Ikke-anvendt skærmbillede

Hovedmenu

FLATRON f·ENGINE USER MOVIE MENU - + SET

■ MENU : Afslut
■ - + : Flyt
■ SET : Vælg

Undermenu

MOVIE (Film)/ TEXT (Tekst)

Beskrivels

Denne funktion gør det nemt at vælge den billedindstilling, der giver den bedste billedgengivelse i de aktuelle omgivelser (omgivende belysning, billedtyper osv.).

MOVIE (Film): Til animationsbilleder i videoer og film.

TEXT (Tekst): Til animationsbilleder i videoer og film.

FLATRON / ENGINE USER USER MENU - + SET

Tryk på knappen SET (Indstil) for at indstille undermenufunktionen USER (Bruger).

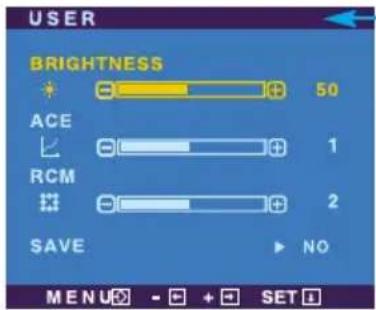

User (Bruger)

USER BRIGHTNESS 50 ACE 1 RCM 2 SAVE NO MENU - + SET

■ MENU : Afslut
■ - : Formindsk
■ + : Forøg
■ SET : Vælg en anden undermenu.

User (Bruger) Du kan indstille lysstyrken manuelt (ACE eller RCM). Du kan gemme den tilpassede indstilling og gendanne den på et senere tidspunkt, selvom du befinder dig i nogle andre omgivelser.

… ● (Lysstyrke): Justerer lysstyrken på skærmen.
...ACE (Adaptive Clarity Enhancer): Vælger billedskarpheden.

...RCM (Real Color Management): Vælger farveindstillingen.

Ikke anvendt

Mere grønt

Hudfarve

Farveforstærkning

Vælg undermenen SAVE ved hjælp af knappen SET (Indstil), og gem værdien YES (Ja) ved hjælp af knapperne.

FLATRON f-ENGINE USER NORMAL MENU - + SET

Der vises ikke noget billede
●Er skærmens strømkabel tilsluttet?	●Kontroller, om strømkablet er sluttet korrekt til stikkontakten.
●Er der tændt for strømmen, og lyser strømindikatoren blåt eller grønt?	● Juster lysstyrken og kontrasten.
●Lyser strømindikatoren rødt?	● Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.● Prøv at tænde for pc'en.
●Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?	● Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.
●Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?	● Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO/SET (Automatisk/Indstil) for automatisk at vælge de optimale skærmindstillinger.Hvis resultatet ikke er tilfredsstillende, kan du justere billedets position ved hjælp af ikonerne H position og V position i skæmmenuen.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO/SET (Automatisk/Indstil) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de lodrette bjælker eller striber ved hjælp af ikonet CLOCK (Klok) i skæmmenuen.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO/SET (Automatisk/Indstil) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de vandrette bjælker ved hjælp af ikonet PHASE (Fase) i skæmmenuen.Kontroller indstillingerne under Kontrolpanel – >Skærm -->Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skæmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

Vigtigt

• Kontroller indstillingerne under Kontrolpanel -->Skærm -->Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
●Farven på skærmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Har du installeret skærmdriveren?
● Har du installeret skærmdriveren?	● Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lge.com.
● Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?	● Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.
Skærmttype	19-tommer (43,14 cm) Active Matrix-TFT LCD-fladskærmRefleksbeskyttelse(L196WTG), Anti-Glare-belægning(L196WTQ)19 tommer synligt område0,285*0,285 mm pixel-pitch
Synkroniseringsindgang	Vandret frekvens Analog: 30-83 kHz (automatisk)Digital: 30-83 kHz (automatisk)Lodret frekvens 56-75 Hz (automatisk)
	Indgangstype Separat TTL, positiv/negativSOG (synkronisering v. grøn),Digital (HDCP)
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)
	Indgangstype RGB analog (0,7 Vp-p/75 ohm), digitall
Opløsning	Maks. Analog: VESA 1440 x 900 @ 75 HzDigital: VESA 1440 x 900 @ 60 Hz
	anbefales VESA 1440 x 900 @ 60 Hz
Plug&Play	DDC 2B
Strømforbrug	Tændt : 34 W (typisk)Dvaletilstand ≤1 WSlukket ≤1 W
Mål og vægt	Med sokkel Uden sokkel
	Bredde 43,96cmhøjde 38,40 cm 29,63 cmdybde 23,40 cm 6,00 cm	43,96
	Netto 4,27 kg
Hældningsområde	Hældning -5°~15°
Indgangseffekt	Vekselstrøm 100-240 V - 50/60 Hz, 0,8 A
Miljøforhold	DriftTemperatur 10°-35° CLuftfugtighed 10-80 % (ikke-kondensering)
	OpbevaringTemperatur -20°-+60° CLuftfugtighed 5-90 % (ikke-kondenseret)
Sokkel	Monteret ( ), Fjernet (O )
Strømkabel	Stik til vægkontakt eller pc-stik

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Skærmtype	20,1-tommer (51,11 cm) Active Matrix-TFT LCD-fladskærm Refleksbeskyttelse(L206WTG), Anti-Glare-belægning(L206WTQ/L206WTY) 20,1 tommer synligt område 0,258*0,258 mm pixel-pitch
Synkroniseringsin dgang	Vandret frekvens Analog: 30-83 kHz (automatisk) Digital: 30-83 kHz (automatisk) Lodret frekvens 56-75 Hz (automatisk)
	Indgangstype Separat TTL, positiv/negativ SOG (synkronisering v. grøn), Digital (HDCP)
Videoindgang	Signalindgang 15-nastainen D-Sub DVI-D (digitaalinen)
	Indgangstype RGB analog (0,7 Vp-p/75 ohm), digitall
Opløsning	Maks. Analog: VESA 1680 x 1050 @ 60 Hz Digital: VESA 1680 x 1050 @ 60 Hz
	anbefales VESA 1680 x 1050 @ 60 Hz
Plug&Play	DDC 2B
Strømforbrug	Tændt : 45 W (typisk) Dvaletilstand ≤1 W Slukket ≤1 W
Mål og vægt	Med sokkel Uden sokkel
	Bredde 47,10 cm 47,10 cm højde 40,24 cm 31,54 cm dybde 23,40 cm 6,21 cm
	Netto 5 kg
Hældningsområde	Hældning -5°~15°
Indgangseffekt	Vekselstrøm 100-240 V - 50/60 Hz, 1,0 A
Miljøforhold	Drift Temperatur 10°-35°C Luftfugtighed 10-80% (ikke-kondensering)
	Opbevaring Temperatur -20°-+60°C Luftfugtighed 5-90% (ikke-kondenseret)
Sokkel	Monteret ( ), Fjernet (O)
Strømkabel	Stik til vægkontakt eller pc-stik

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede opløsninger

19-tommer skærm

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	640 x 350	31.469	70
2	720 x 400	31.468	70
3	640 x 480	31.469	60
4	640 x 480	37.500	75
5	800 x 600	37.879	60
6	800 x 600	46.875	75
7	832 x 624	49.725	75
8	1024 x 768	48.363	60
9	1024 x 768	60.123	75
10	1152 x 870	68.681	75
11	1152 x 900	61.805	65
12	1280 x 1024	63.981	60
13	1280 x 1024	79.976	75
14	1440 x 900	55.500	60
*15	1440 x 900	55.935	60
**16	1440 x 900	70.635	75

*Anbefalet indstilling
**Kun i analog tilstand

20,1-tommer skærm

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	720 x 400	31.468	70
2	640 x 480	31.469	60
3	640 x 480	37.500	75
4	800 x 600	37.879	60
5	800 x 600	46.875	75
6	1024 x 768	48.363	60
7	1024 x 768	60.123	75
8	1152 x 864	67.500	75
9	1280 x 1024	63.981	60
10	1280 x 1024	79.976	75
11	1680 x 1050	64.674	60
*12	1680 x 1050	65.290	60

*Anbefalet indstilling

Indikator

TILSTAND	LED-farve
Tændt	Blå
Dvaletilstand	Orange
Slukket	Slukket

Denne skærm overholder specifikationerne for pladen til vægmontering og udvekslingsenheden.

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

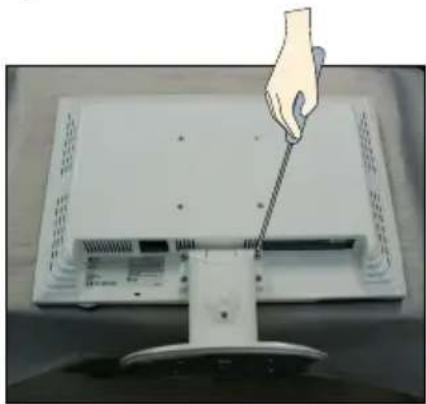

1. Skru stativet af ved hjælp af en skruetrækker som vist på billedet.

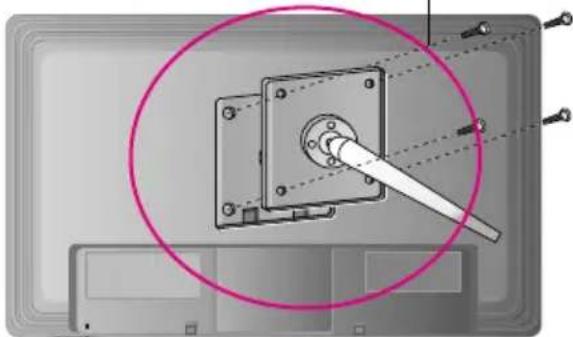

1. Monter pladen til vægmontering.

Plade til vægmontering (købes separat)

Dette er en sokkeltype eller vægmonteret type og kan sluttes til pladen til vægmontering.

Yderligere oplysninger findes i installationsvejledningen, der følger med pladen til vægmontering.

Kensington-sikkerhedsstik

Tilsluttes et läsekabel, der kan købes separat i de fleste computerforretninger.

Digitally yours

LG
