BRUGSANVISNING M2432T-PZ LG

Læs denne vejledning grundigt inden betjening af dit TV, og behold den til evt. senere brug.

TV-MODEL MED LED LCD-SKÆRM

M2232D M2232T

M2432D M2432T

M2732D M2732T

INDHOLDSFORTEGNELSE

3 LICENSER

4 INSTALLATIONSPROCEDURE

5 SAMLING OG KLARG∅RING

5 Udpakning
7 Dele og knapper
8 Løft og flytning af TV'et
9 Opsætning af TV'et
9 - Montering af soklen
12 - Montering på et bord
13 - Ordning af kabler
14 - Afmontering af soklen
16 - Montering på en væg

18 SE TV

18 Når du tænder for TV'et for første gang

20 OPRETTELSE AF TILSLUTNINGER

20 Tilslutning af en antenne
21 Tilslutning til en HD-modtager, en DVD-eller en VCR-afspiller eller en spilleenhed
21 - HDMI-tilslutning
22 - HDMI til DVI-tilslutning
23 - Component-tilslutning
24 - Composite-tilslutning

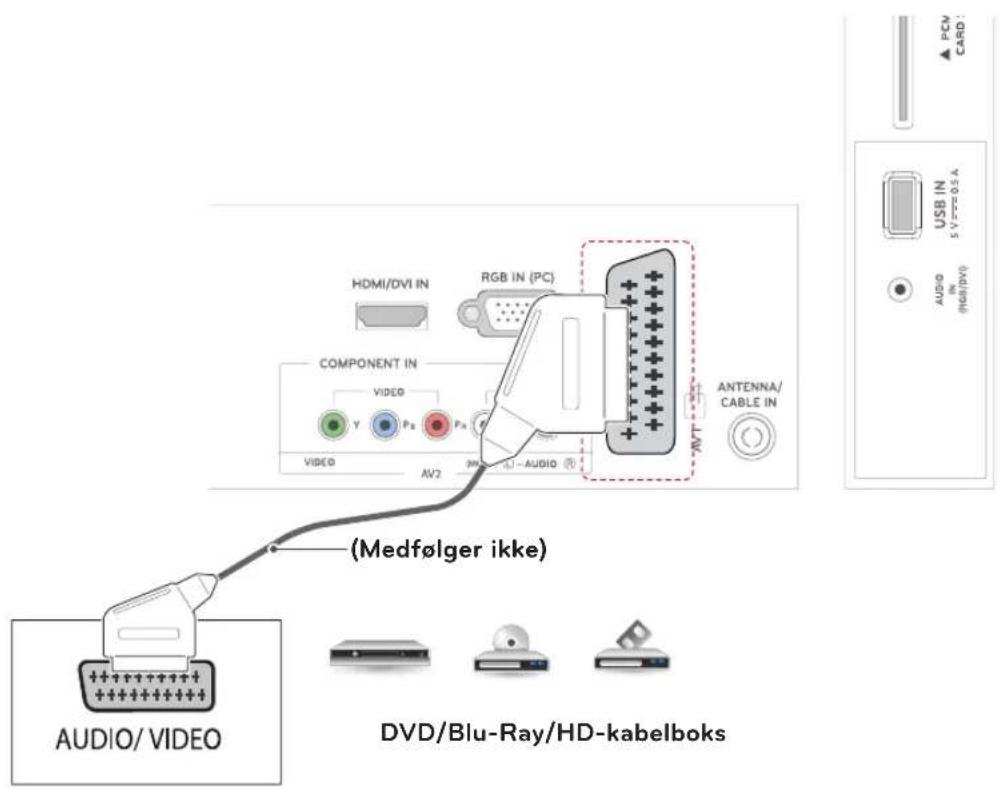

25 - Tilslutning med et Scart-stik

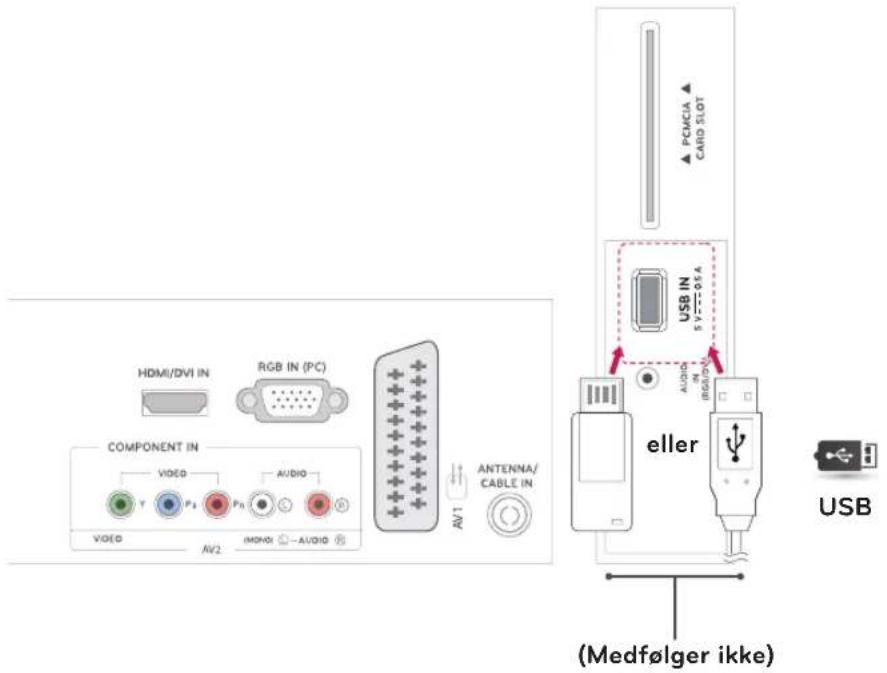

26 Tilslutning til en USB-enhed

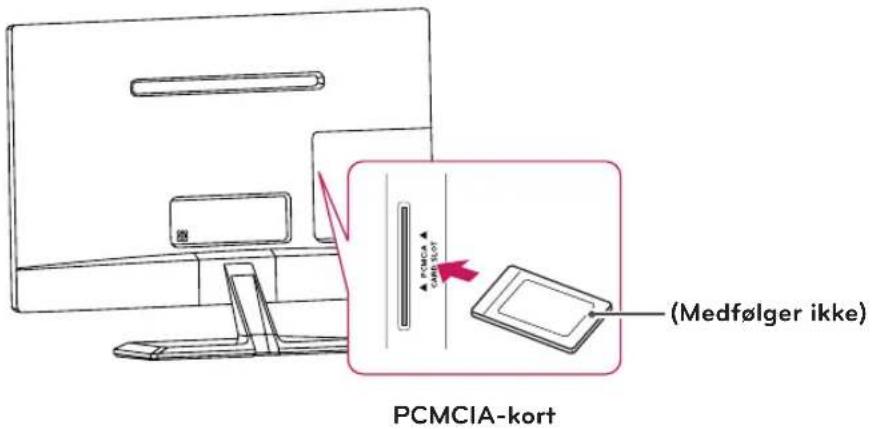

26 Tilslutning til et Cl-modul

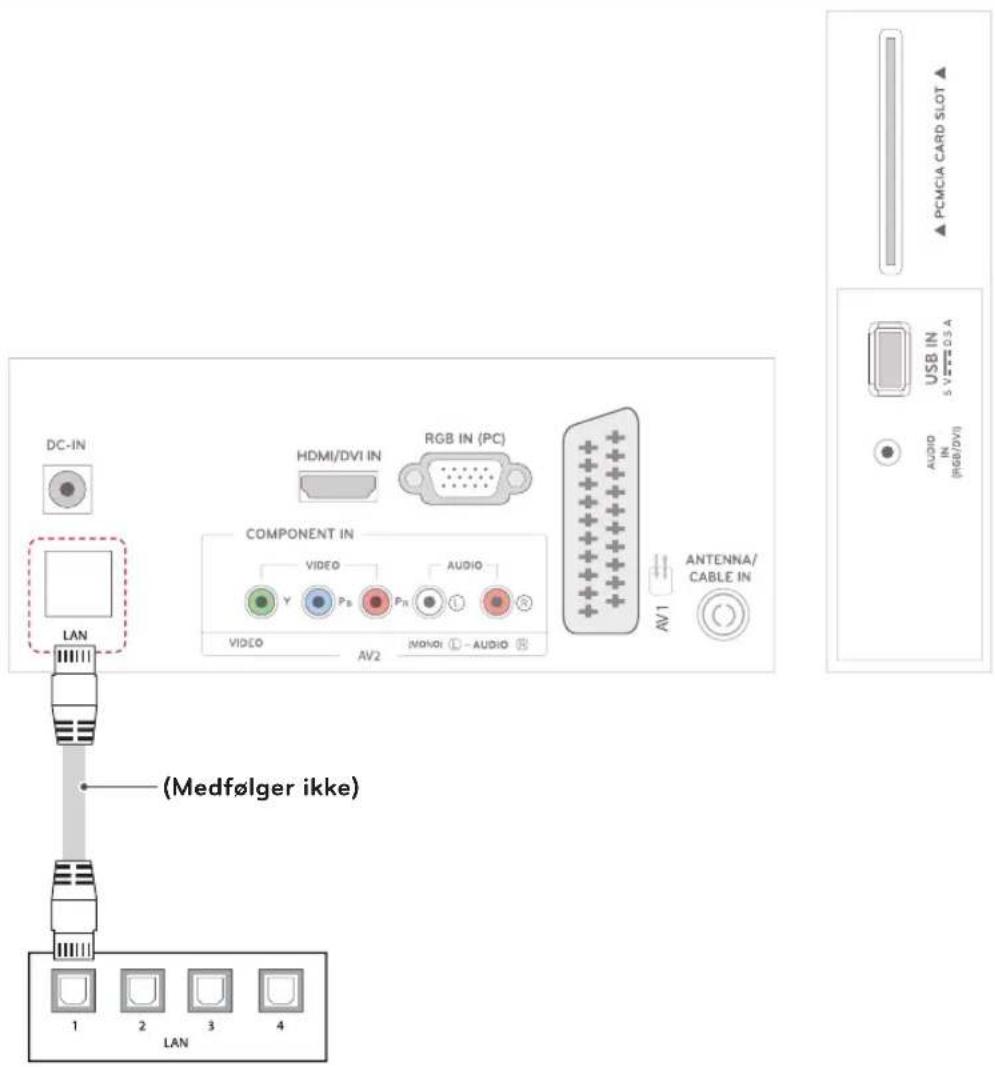

27 Oprettelse af forbindelse til et kablet netværk

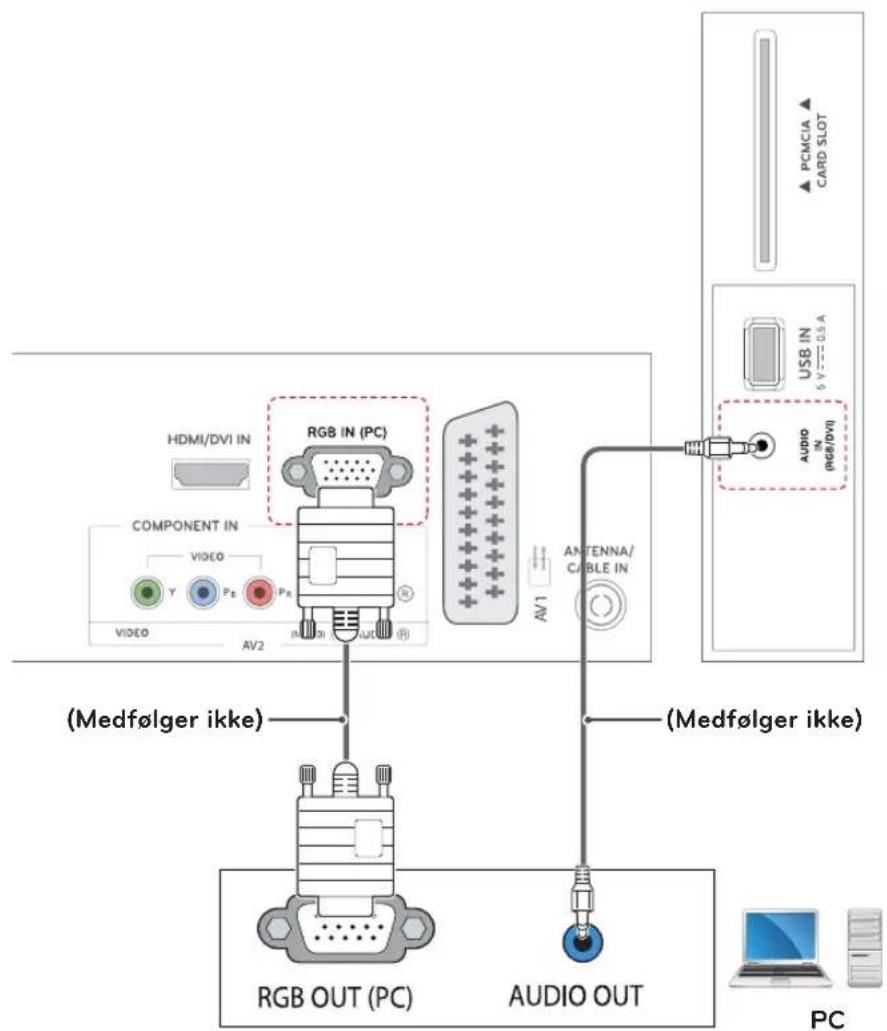

28 Tilslutning til en pc
29 - HDMI-tilslutning

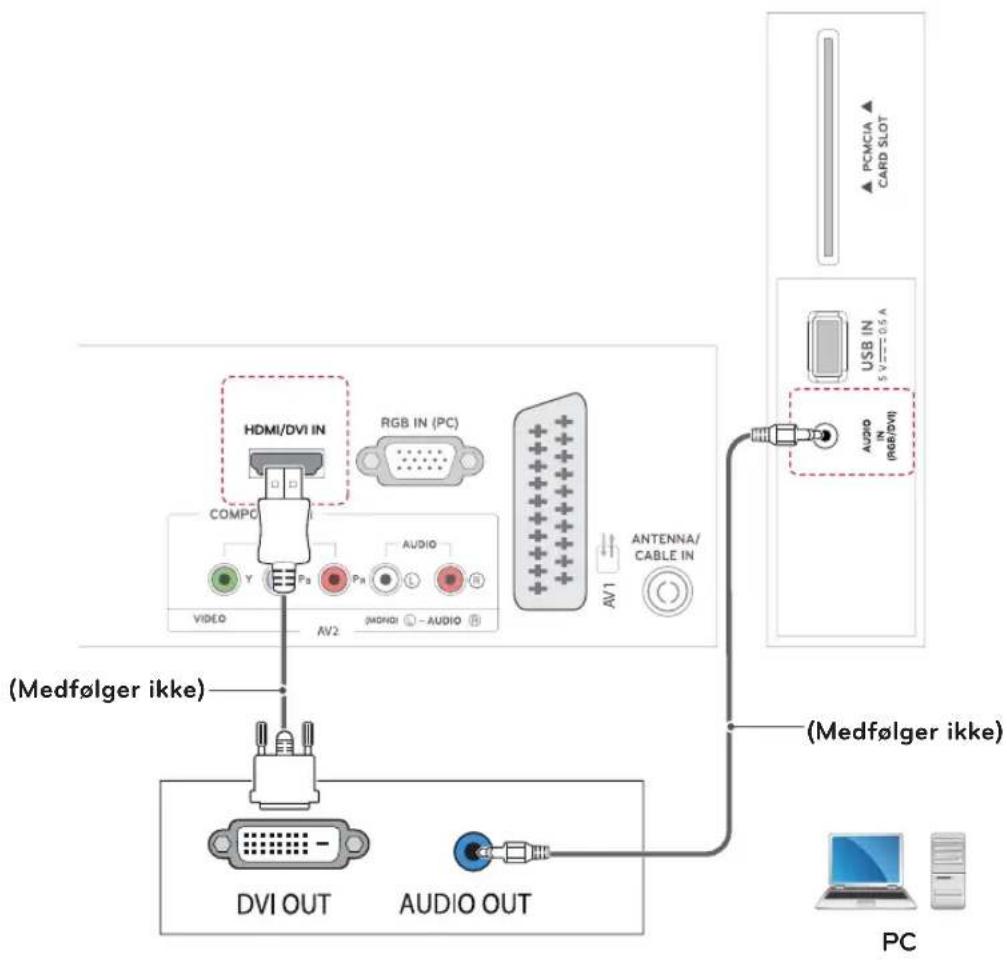

30 - HDMI til DVI-tilslutning

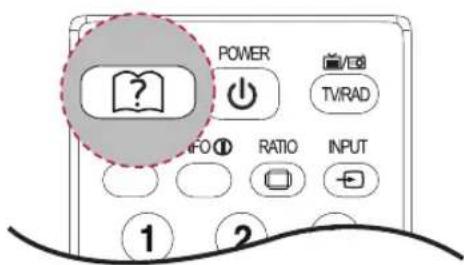

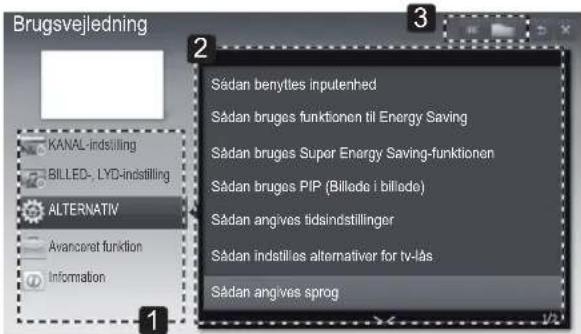

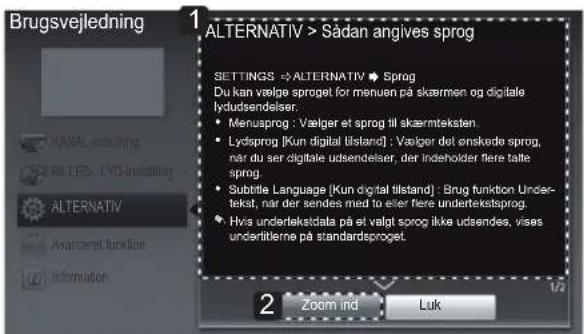

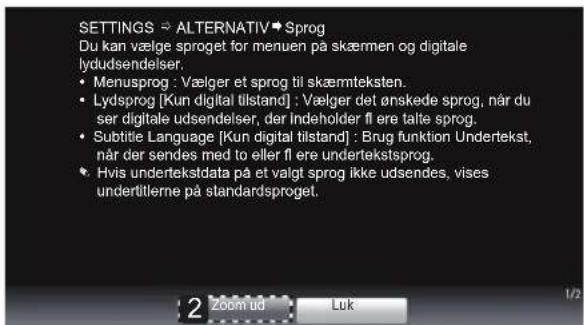

35 Adgang til menuen Brugermanual
35 - Brug af TV-menuen

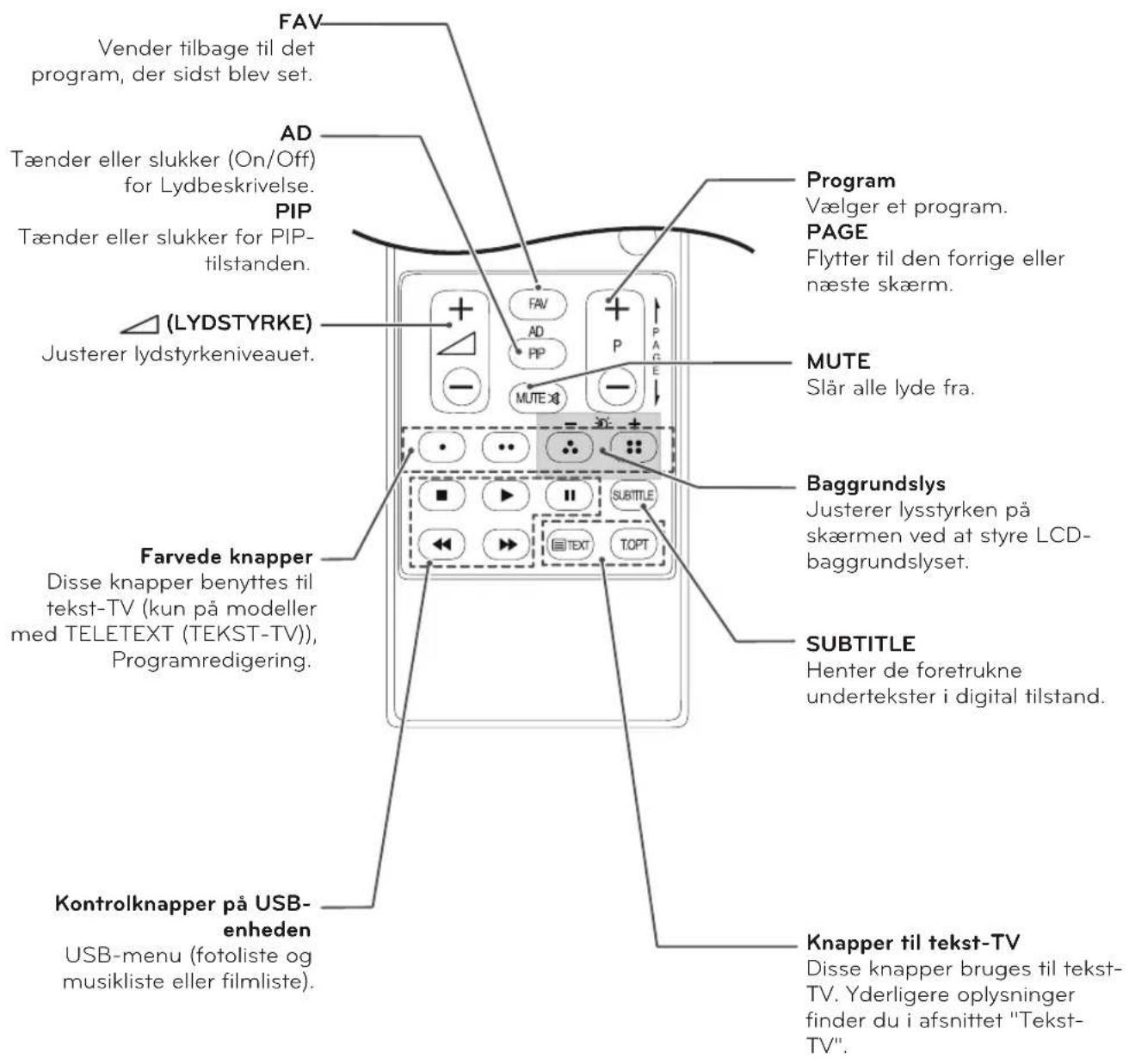

35 - Brug af fjernbetjeningen

36 VEDLIGEHOLDELSE

36 Rengøring af TV'et
36 Skærm og billede
36 Kabinet og stativ
36 Strømkabel
37 Forhindring af "billedfastbrænding" eller "indbrænding" på TV-skærmen

38 FEJLFINDING

38 Generelt

39 SPECIFICATIONER

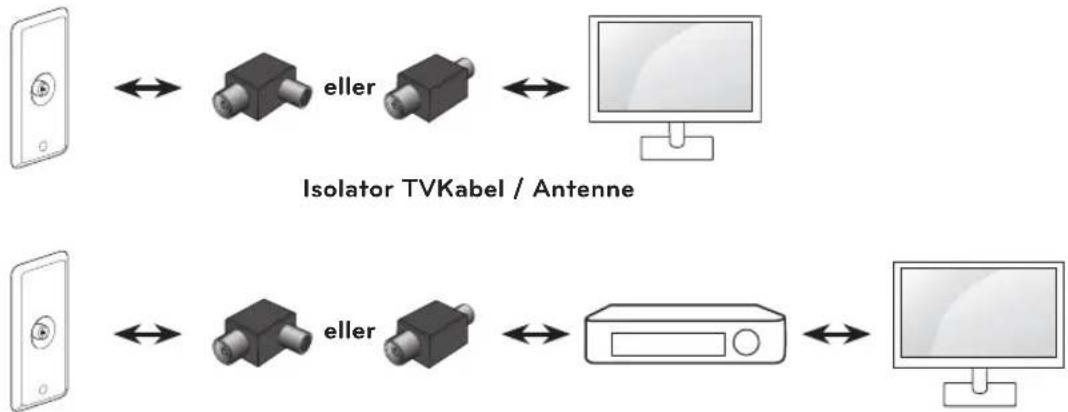

44 INSTALLATIONSVEJLEDNING TIL ANTENNEISOLATOR

44 Udpakning og antenneisolatorens yderside
44 Tilslutningsmetode

LICENSER

Understøttede licenser varierer, afhængigt af modellen. Du kan få flere oplysninger om licenserne ved at besøge www.lg.com.

Fremstillet under licens fra Dolby Laboratories. "Dolby" og dobbelt-D-symbolet er varemærker tilhørende Dolby Laboratories.

HDMI, HDMI-logoet og High-Definition Multimedia Interface er varemærker eller registrerede varemærker fra HDMI Licensing LLC.

OM DIVX-VIDEO: DivX ^ er et digitalt videoformat skabt af DivX, LLC, et datterselskab til Rovi Corporation. Dette er en DivX Certified ^ -enhed, der afspiller DivX-video. Besøg divx.com for flere oplysninger og softwareværktøjer til at konvertere dine filer til DivX-videoer.

OM DIVX VIDEO-ON-DEMAND: Denne DivX Certified ^® -enhed skal være registreret for at kunne afspille købte DivX VOD (Video-on-Demand)-film. For at få din registreringskode skal du finde DivX VOD-sektionen i menuen for enhedsopsætning. Gå til vod.divx.com for at få flere oplysninger om, hvordan du fuldfører din registrering.

DivX Certified® til afspilning af DivX®-video op til HD 1080p, inkl. betalingsindhold.

DivX ^® , DivX Certified ^® og tilknyttede logoer er varemærker tilhørende Rovi Corporation og dets datterselskaber og anvendes under licens.

Dækket af én eller flere af følgende amerikanske patenter: 7,295,673; 7,460,668; 7,515,710; 7,519,274

INSTALLATIONSPROCEDURE

1 Åbn pakken, og kontroller, at alle dele forefindes.
2 Sæt standeren på TV-apparatet.
3 Slut en ekstern enhed til TV-apparatet.

BEMÆRK

Det viste billede kan variere fra billedet på dit TV.

Visningen på dit TV kan afvige en smule fra det, som er vist i denne vejledning.

De tilgængelige menuer og valgmuligheder kan variere, afhængigt af den anvendte indgangskilde eller produktmodel.

Nye funktioner kan blive tilføjet til dette TV i fremtiden.

SAMLING OG KLARG∅RING

Udpakning

Kontroller produktkassen for følgende artikler. Hvis noget tilbehør mangler, skal du kontakte den lokale forhandler, hvor du har købt produktet. Illustrationerne i denne vejledning kan være anderledes end det pågældende produkt eller tilbehør.

BEMÄRK

De medfølgende dele til produktet kan variere, afhængigt af modellen.

Produktspecifikationer eller indhold i denne vejledning kan ændres uden forudgående varsel på grund af opgradering af produktfunktioner.

FORSIGTIG

Tings- eller personskade som følge af brug af uoriginale artikler dækkes ikke af garantien.

BEMÄRK

De medfølgende dele til produktet kan variere, afhængigt af modellen.

Produktspecifikationer eller indhold i denne vejledning kan ændres uden forudgående varsel på grund af opgradering af produktfunktioner.

Du opnår optimal tilslutning ved at sikre, at HDMI-kabler og USB-enheder har facetter, der er mindre end 10 mm i tykkelsen og 18 mm i bredden. Brug et forlængerkabel, der understøtter USB 2.0, hvis USB-kablet eller USB-lagringsenheden ikke passer ind i dit TV's USB-port.

^* A ≤ 10 mm

*B≤18 mm

Cd (brugervejleding)/kort

(Afhængigt af landet)

(Afhængigt af landet) (Se s. 12)

○ ○ ○ ○ ○ ○

Kabelbinder

(Se s. 13)

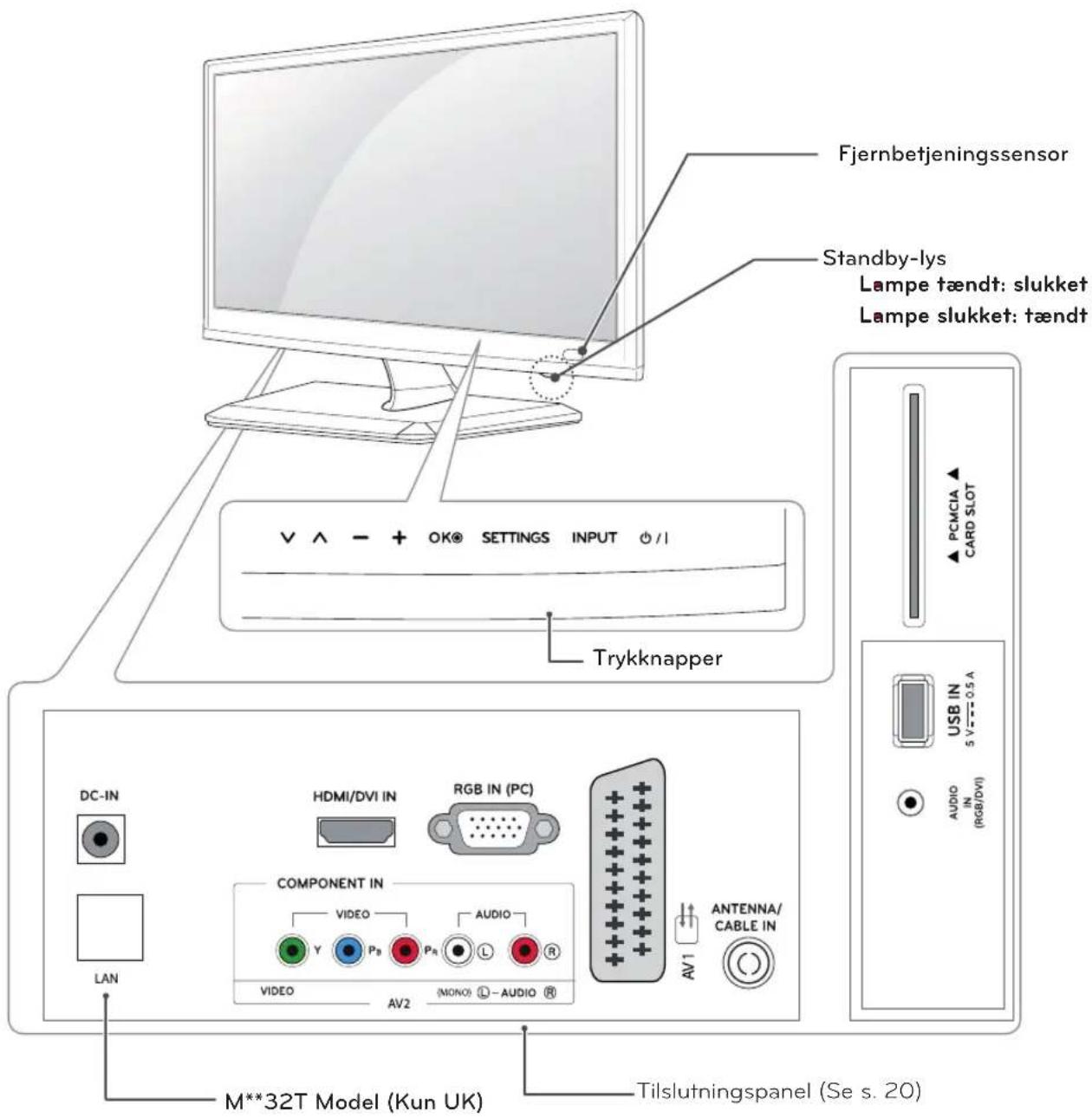

Dele og knapper

Trykknapper Beskrivelse
V ∧	Ruller gennem de gemte programmer.
- +	Justerer lydstyrkeniveauet.
OK Vælger det fremhævede menupunkt eller bekræfter et input.
SETTINGS Åbner hovedmenuen eller gemmer inputtet og lukker menuerne.
INPUT Åndrer indgangskilden.
∅ / I	Tænder eller slukker for strømmen.

BEMÄRK

Alle knapperne er berøringsfølsomme og kan betjenes blot med en enkelt berøring med fingeren.

Når du vil flytte eller løfte TV'et, skal du læse følgende for at undgå, at TV'et bliver ridset eller beskadiget, samt af hensyn til sikker transport, uanset typen og størrelsen.

FORSIGTIG

Undlad at berøre skærmen, da det kan medføre beskadigelse af skærmen eller nogle af de pixel, der bruges til at skabe billeder.

Det anbefales at flytte TV'et i den kasse eller det indpakningsmateriale, som det oprindeligt blev leveret i.

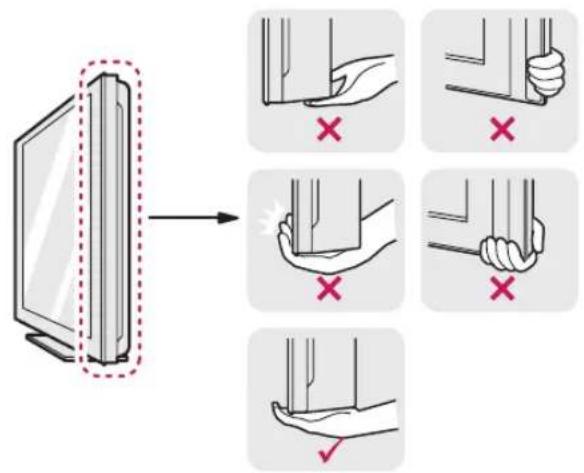

Hold godt fast i TV'et foroven og forneden.

Undlad at holde fast i den gennemsigtige del, højttaleren eller højttalerens gitterområde.

Når du holder TV'et, skal TV'et vende væk fra dig for at forhindre, at skærmen bliver ridset.

Ved transport af TV'et skal du undlade at udsætte det for stød eller overdrevne vibrationer.

Ved transport af TV'et skal du holde det oprejst og aldrig dreje det om på siden eller vippe det forover eller mod venstre eller højre.

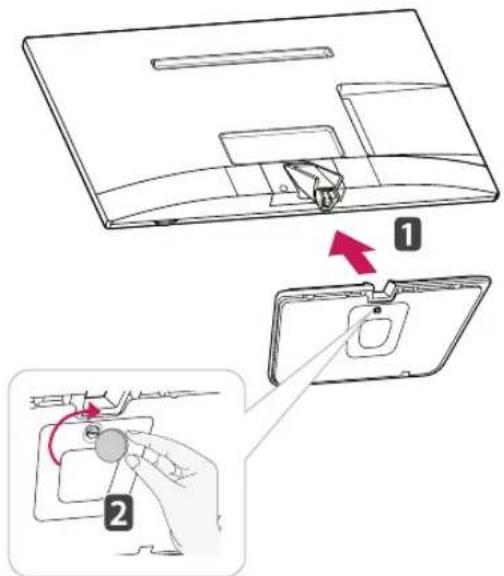

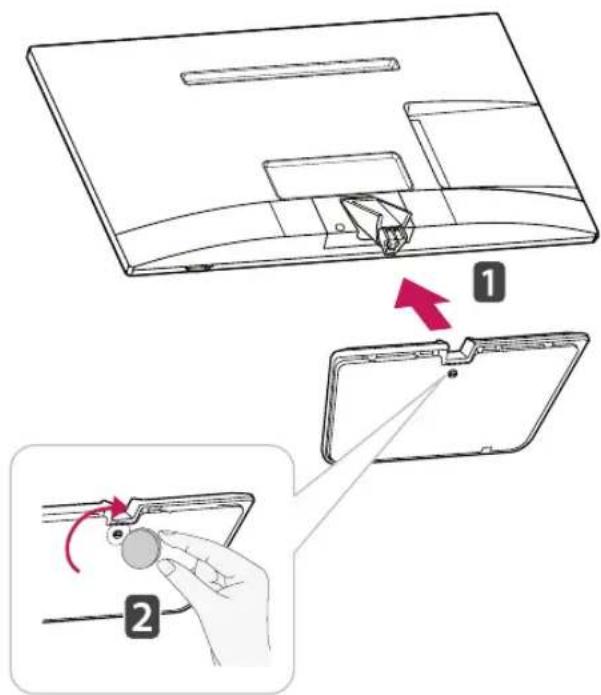

Opsætning af TV'et

Hvis TV'et ikke monteres på en væg, skal du følge anvisningerne nedenfor for at montere soklen.

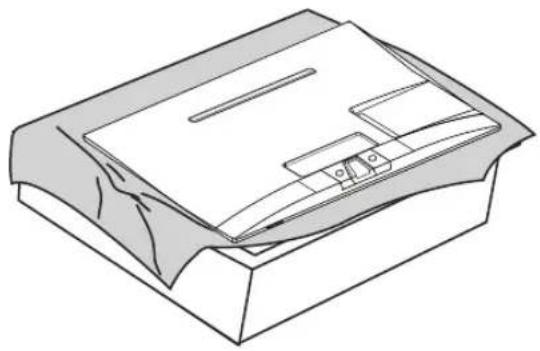

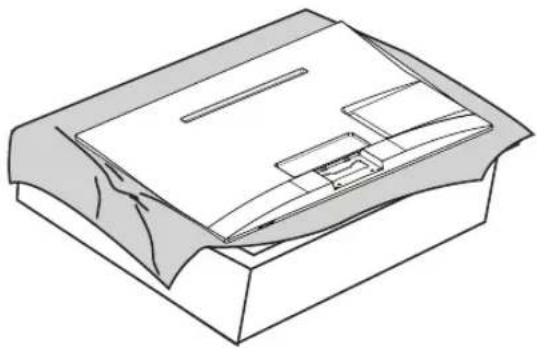

1 Læg TV'et med skærmen nedad på en plan og blød overflade.

Læg en skummåtte eller en blød, beskyttende klud på overfladen for at beskytte skærmen mod beskadigelse.

Ved montering af soklen på TV'et skal skærmen placeres nedad på et bord med en pude på eller en flad overflade med henblik på at beskytte skærmen imod ridser.

3 Monter sokkelfoden fra soklen ved at dreje skruen med en mønt.

Hvis TV'et ikke monteres på en væg, skal du følge anvisningerne nedenfor for at montere soklen.

1 Læg TV'et med skærmen nedad på en plan og blød overflade.

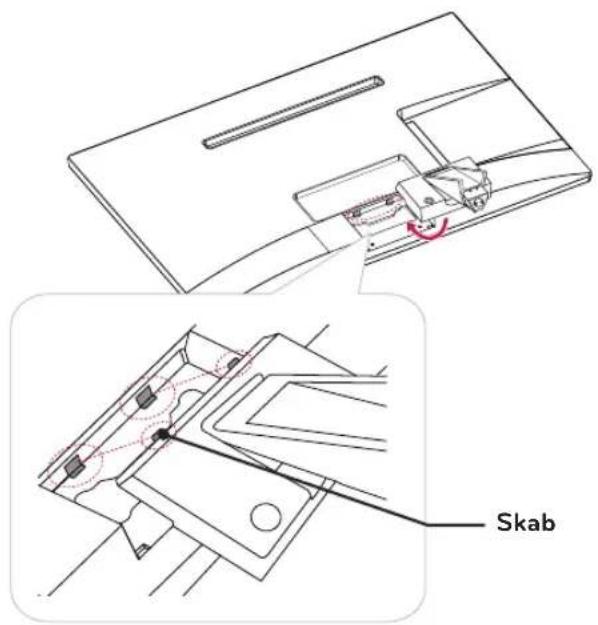

Indsæt de to sokkellåse i soklens huller, og fastgør dem ved at trykke på den venstre og den højre underside.

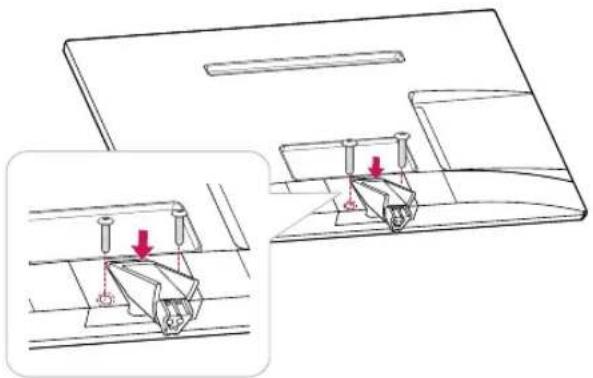

3 Fastgør TV'et og soklen med de 2 skruer.

Hvis du ikke spænder skruen korrekt, kan TV'et falde ned og blive beskadiget.

4 Monter sokkelfoden fra soklen ved at dreje skruen med en mønt.

Transporter ikke skærmen med forsiden nedad, da dette kan forårsage, at den falder af soklen, hvilket resulterer i skader på produktet eller personskade.

Billedet viser et generelt eksempel på installation og kan se anderledes ud end det pågældende produkt.

Transporter ikke skærmen med forsiden nedad ved at holde på soklen, da dette kan forårsage, at den falder af soklen, hvilket resulterer i skader på produktet eller personskade.

Billedet viser et generelt eksempel på installation og kan se anderledes ud end det pågældende produkt.

Montering på et bord

1 Løft og vip TV'et til oprejst position på et bord.

Sørg for (mindst) 10 cm (4")mellemrum til væggen for at sikre korrekt ventilation.

ADVARSEL

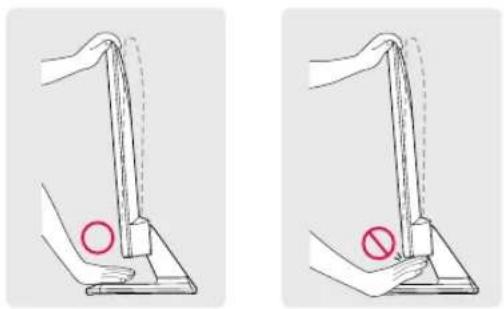

Undgå at holde på TV'ets underramme, när vinklen justeres, som vist på fölgende illustration, da du kan komme til skade med dine fingre.

Sluk for strømmen, og flyt eller installer derefter TV'et. Ellers er der risiko for elektrisk stød.

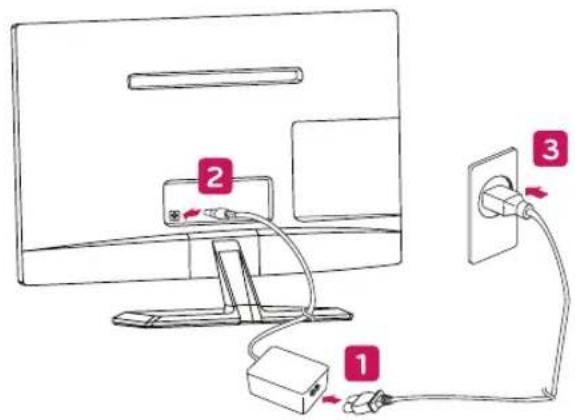

2 Slut AC/DC-adapteren og strømledningen til en stikkontakt.

Placer ikke TV'et tæt på varmekilder, da det kan medføre brand eller anden skade.

BEMÆRK

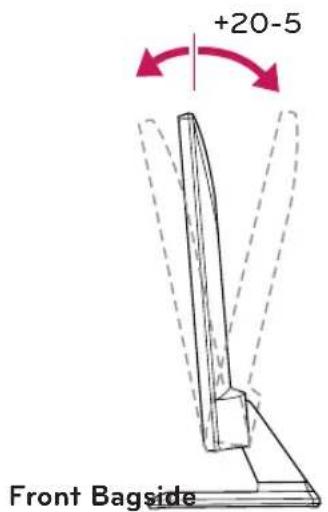

Juster vinklen på TV'et op eller ned mellem +20 til -5 grader, så den passer til dine behov.

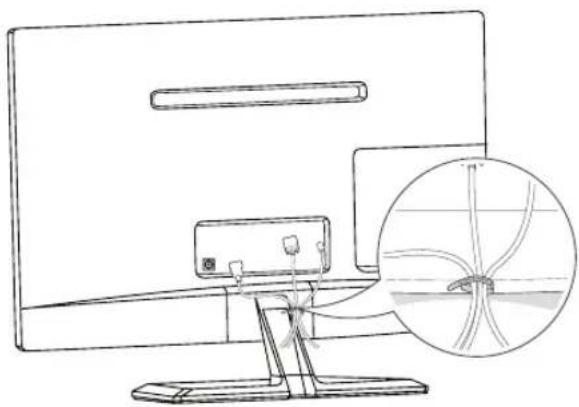

Saml og bind kablerne sammen med den medfølgende kabelholder.

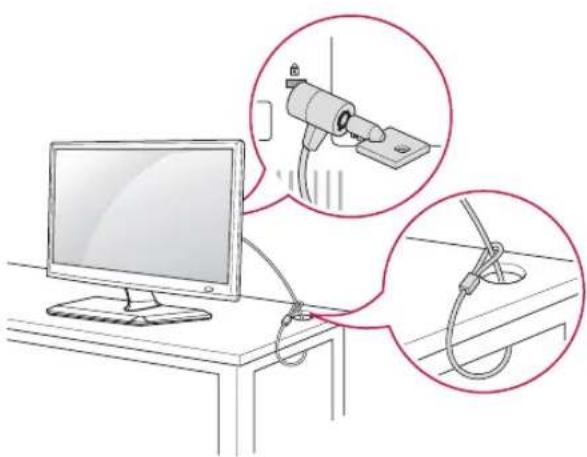

Stikket til Kensington-sikkerhedssystem findes bag på TV'et. Du finder flere oplysninger om installation og anvendelse ved at se i vejledningen til Kensington Security System eller ved at besøge http://www.kensington.com.

Tilslut kablet til Kensington Security System mellem TV'et og et bord.

Kensington Security System er ekstraudstyr. Du kan købe yderligere tilbehør hos de fleste elektronikforhandlere.

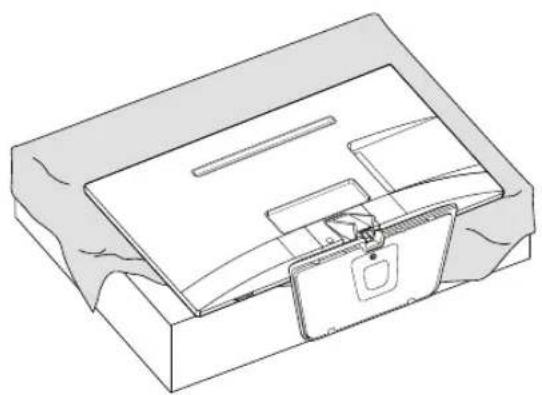

Afmontering af soklen

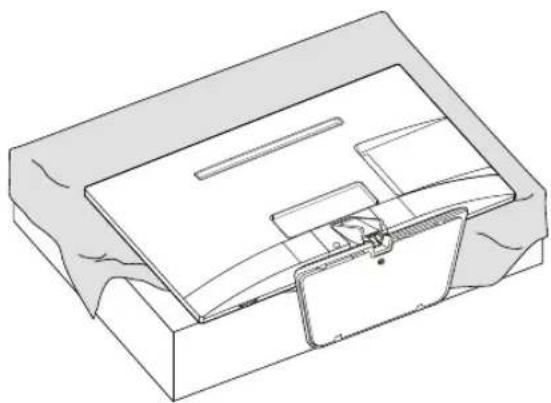

1 Læg TV'et med skærmen nedad på en plan og blød overflade.

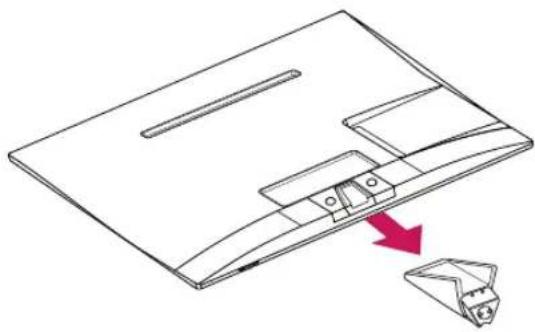

3 Træk Soklen af TV'et.

Læg en skummåtte eller en blød, beskyttende klud på overfladen for at beskytte skærmen mod beskadigelse.

Ved montering af soklen på TV'et skal skærmen placeres nedad på et bord med en pude på eller en flad overflade med henblik på at beskytte skærmen imod ridser.

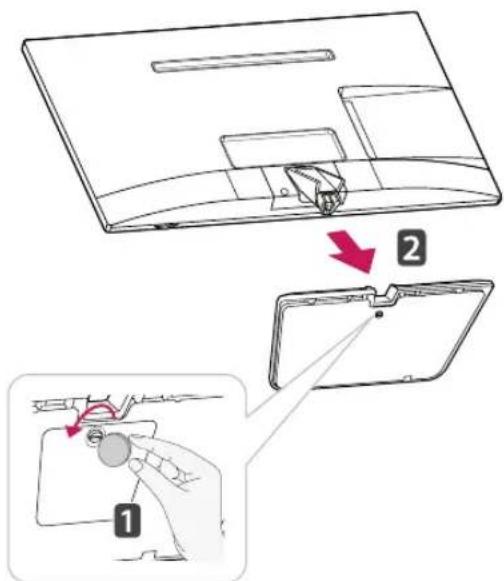

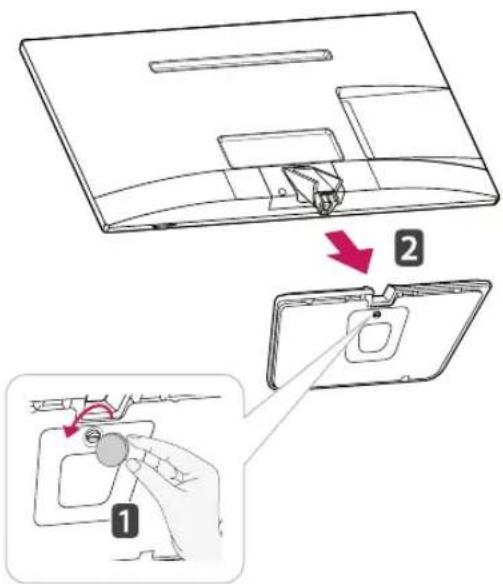

2 Drej skruen til venstre, og træk derefter sokkelfoden væk fra holderstykket.

1 Læg TV'et med skærmen nedad på en plan og blød overflade.

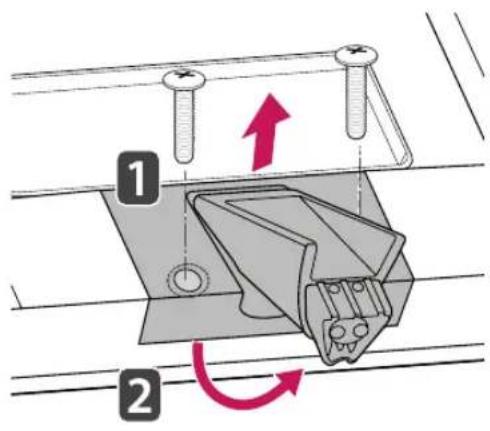

3 Fjern de 2 skruer, og træk soklen af TV'et.

Læg en skummätte eller en blød, beskyttende klud på overfladen for at beskytte skærmen mod beskadigelse.

Ved montering af soklen på TV'et skal skærmen placeres nedad på et bord med en pude på eller en flad overflade med henblik på at beskytte skærmen imod ridser.

2 Drej skruen til venstre, og træk derefter sokkelfoden væk fra holderstykket.

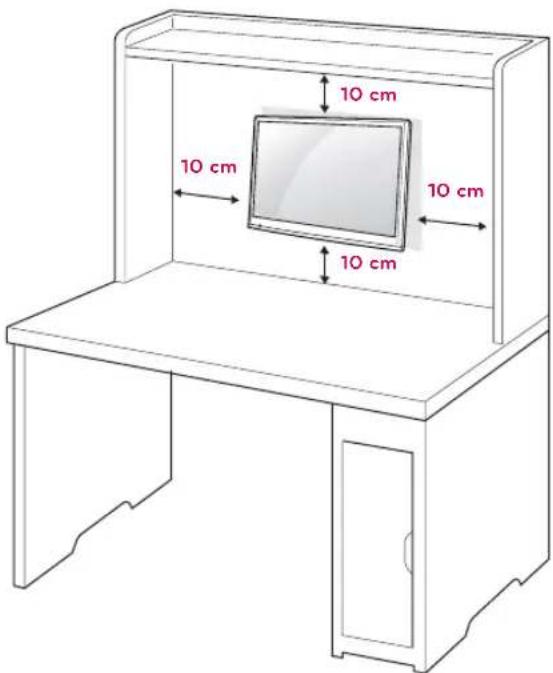

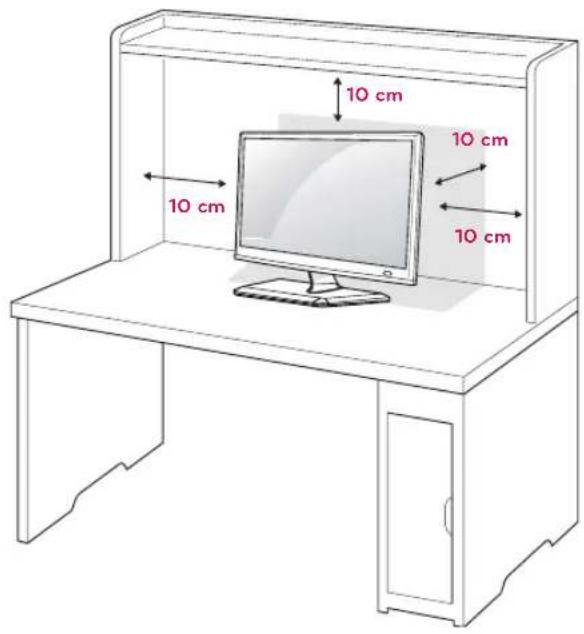

Af hensyn til korrekt ventilation skal du sørge for, at der er 10 cm fri plads på hver side samt til væggen bagved. Du kan få detaljerede installationsanvisninger hos din forhandler. Se den valgfrie Tilt Wall Mounting Bracket Installation and Setup Guide (Installations- og opsætningsvejledning for vægmontering med vippebeslag).

Hvis du vil montere TV'et på væggen, skal du fastgøre vægmonteringsbeslaget (ekstraudstyr) bag på TV'et.

Når du installerer TV'et ved hjælp af vægmonteringsbeslaget (ekstraudstyr), skal du undgå at tabe apparatet.

1 Brug skrue- og vægmonteringbeslaget i overensstemmelse med VESA-standarder.

2 Hvis du bruger en skrue, der er længere end standarden, kan TV'et tage skade indvendigt.

3 Hvis du bruger en forkert skrue, kan produktet tage skade og falde ned fra den monterede placering. I dette tilfælde er LG Electronics ikke ansvarlig for det.

4 Kun VESA-kompatibel i forhold til størrelser på monteringsbeslag og specifikationer for monteringsskruer.

5 Anvend VESA-standard som vist nedenfor.

784,8 mm (30,9") og derunder

* Tykkelse på vægmonteringsplade: 2,6 mm
* Skrue: Φ 4,0 mm x tandafstand 0,7 mm x længde 10 mm

* Anvend vægmonteringsplade og -skruer, der opfylder VESA-standarderne.

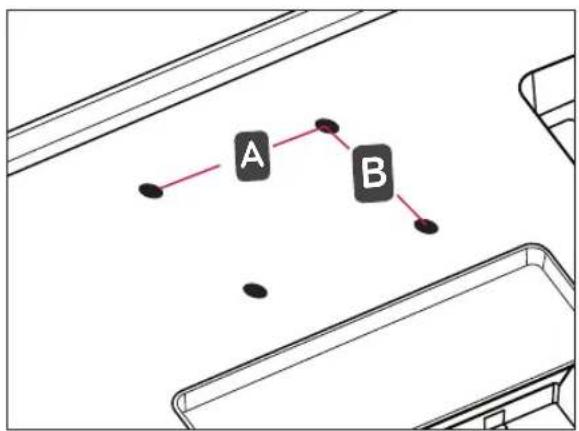

VESA (A x B) 100 x 100
Standardskrue M4
Antal skruer 4
Vægmonteringsbeslag(valgfrit)	RW120

VESA (A × B)

FORSIGTIG

Sluk for strømmen, og flyt eller installer derefter TV'et. Ellers er der risiko for elektrisk stød.

Hvis du installerer TV'et i loftet eller på en skrå væg, kan det falde ned og føre til alvorlig personskade.

Brug et godkendt LG-vægbeslag, og kontakt den lokale forhandler eller kvalificeret servicepersonale.

Undlad at stramme skruerne for meget, da dette kan medføre, at TV'et beskadiges, og garantien bortfalder.

Brug de skruer og vægbeslag, der overholder VESA-standarden. Ting- eller personskade som følge af misbrug eller brug af forkert udstyr dækkes ikke af garantien.

BEMÄRK

Brug de skruer, der er angivet under specifikationerne for VESA-standardskruer.

Vægbeslagssættet omfatter en monteringsvejledning og nødvendige dele.

Vægmonteringsbeslaget er valgfrit. Du kan få yderligere tilbehør hos din lokale forhandler.

Skruernes længde kan variere, afhængigt af vægbeslaget. Sørg for at bruge den korrekte længde.

Du finder flere oplysninger i vejledningen, der følger med vægbeslaget.

SE TV

Når du tænder for TV'et for første gang

Når du tænder TV'et for første gang, vises skærmen med startindstillinger. Vælg et sprog, og tilpas de grundlæggende indstillinger.

1 Tilslut strømledningen til en stikkontakt.
2 Tryk på åpål TV'et eller tænd/sluk-knappen på fjernbetjeningen for at tænde for TV'et. Standby-lampen er slukket.

BEMÄRK

Når TV'et er i strømbesparelsestilstand, lyser standbylampen gult.

3 Skærmen med startindstillinger vises, når du tænder for TV'et for første gang.

BEMÆRK

Indstillingsmenuen forsvinder, hvis TV'et ikke betjenes inden for 40 sekunder efter åbning af indstillingsmenuen.

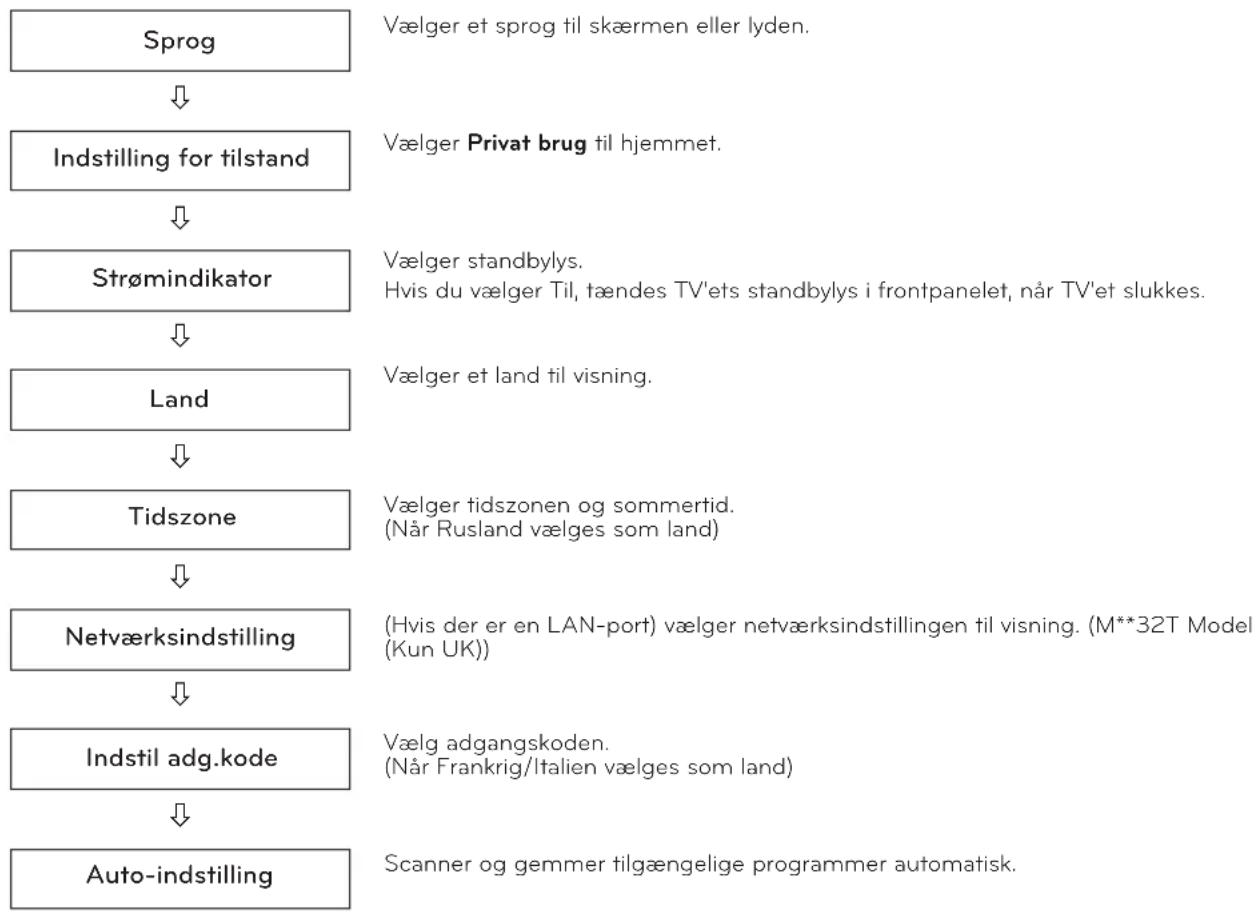

4 Følg vejledningen på skærmen for at tilpasse dit TV i overensstemmelse med dine præferencer.

    I["Vælger et sprog til skærmen eller lyden."] --> J["Vælger Privat brug til hjemmet."]
    K["Vælger standbylys.<br>Hvis du vælger Til, tændes TV'ets standbylys i frontpanelet, når TV'et slukkes."] --> L["Vælger et land til visning."]
    M["Vælger tidszonen og sommertid.<br>(Når Rusland vælges som land)"] --> N["(Hvis der er en LAN-port) vælger netværksindstillingen til visning. (M**32T Model (Kun UK))"]
    O["Vælg adgangskoden.<br>(Når Frankrig/Italien vælges som land)"] --> P["Scanner og gemmer tilgængelige programmer automatisk."]

BEMÆRK

For lande uden bekræftede standarder for DTV-udsendelse vil nogle DTV-funktioner muligvis ikke fungere, afhængigt af miljøet for DTV-udsendelser.

Hvis du vil have vist billeder i den bedst mulige kvalitet i hjemmet, skal du vælge Privat brugtilstand.

Butiksdemo er velegnet til butiksmiljøet.

Hvis du vælger Butiksdemo-tilstand, skifter evt. brugerdefinerede indstillinger tilbage til standardindstillingerne i Butiksdemo-tilstand inden for 2 minutter.

5 Når de grundlæggende indstillinger er angivet, skal du trykke på OK.

BEMÄRK

Hvis du ikke angiver startindstillingen, vises den, hver gang TV'et tændes.

Standbylyset er tændt.

FORSIGTIG

Tag strømkablet ud af stikkontakten, når du ikke bruger TV'et i en længere periode.

BEMÄRK

Du kan også få adgang til Nulstil alt ved at åbne ALTERNATIV i hovedmenuerne.

OPRETTELSE AF TILSLUTNINGER

Slut forskellige eksterne enheder til TV'et, og skift indgangstilstand for at vælge en ekstern tilstand. Du finder flere oplysninger om tilslutning af eksterne enheder i vejledningen, der følger med hver enkelt enhed. Tilgængelige eksterne enheder er følgende: HD-modtagere, DVD-afspillere, videoafspillere, lydsystemer, USB-lagringssystemer, PC'er, videokameraer eller kameraer, spilleenheder og andre eksterne enheder.

BEMÆRK

Hvis du optager et TV-program på en DVD- eller videooptager, skal du sørge for at forbinde indgangssignalkablet til TV'et via en dvd- eller videooptager. Du finder flere oplysninger om optagelse i den vejledning, der følger med den tilsluttede enhed.

Tilslutningen af den eksterne enhed varierer, afhængigt af modellen.

Slut eksterne enheder til TV'et, uanset rækkefølgen på TV-porten.

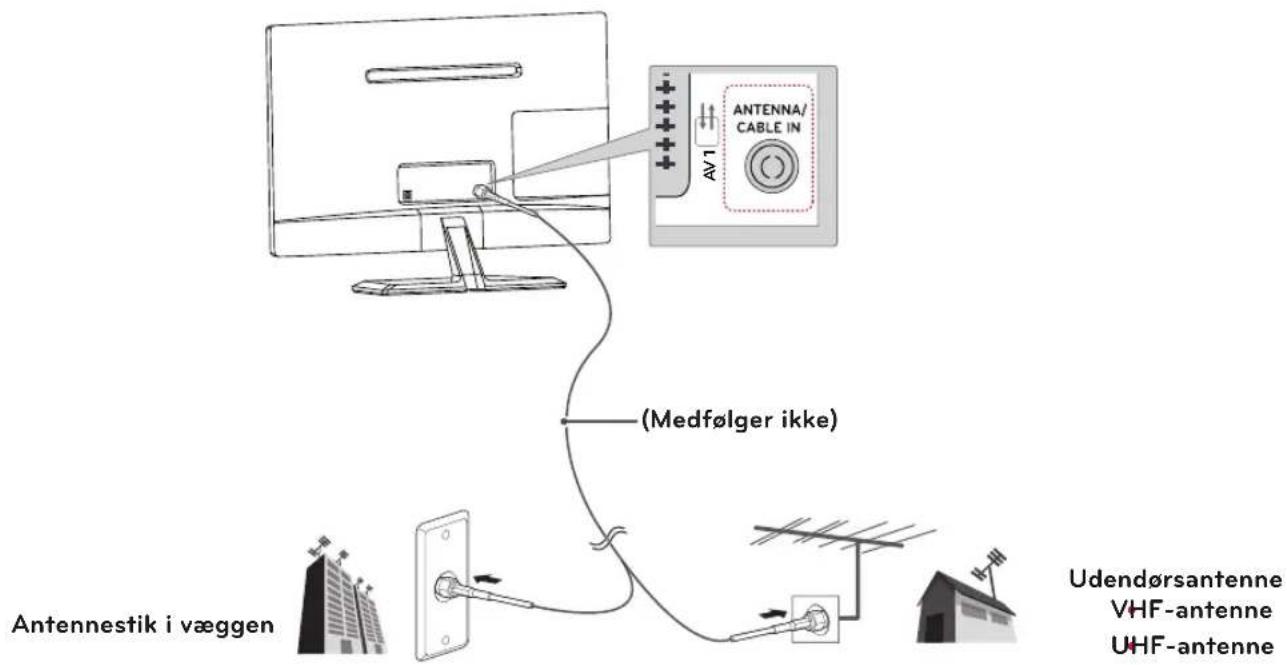

Tilslutning af en antenne

Tilslut en antenne, et kabel-TV eller en kabelboks for at se TV ved at følge disse instruktioner. Illustrationerne i denne vejledning kan være anderledes end det pågældende tilbehør, og et RF-kabel er valgfrit. Slut TV'et til et vægantennestik med et RF-kabel (75 Ω).

BEMÆRK

Hvis der skal bruges 2 TV'er, skal du bruge en signalfordeler.

Hvis billedkvaliteten er dårlig, kan du forbedre billedkvaliteten ved at installere en signalforstærker.

Hvis billedkvaliteten er dårlig med en tilsluttet antenne, skal du indstille antennen, så den peger i den rigtige retning.

Besøgt http://AntennaWeb.orgfor at få yderligere oplysninger om antennen og kabeltilslutningen.

FORSIGTIG-

Kontroller, at RF-kablets kobberledning ikke er bøjet.

Kobberledning

Fuldfør alle instruktioner for tilslutning mellem enheder, og tilslut derefter strømkablet til stikkontakten for at forhindre beskadigelse af TV'et.

Tilslutning til en HD-modtager, en DVD- eller en VCR-afspiller eller en spilleenhed

Slut en HD-modtager, en DVD- eller en VCR-afspiller eller en spilleenhed til TV'et, og vælg en korrekt indgangstilstand.

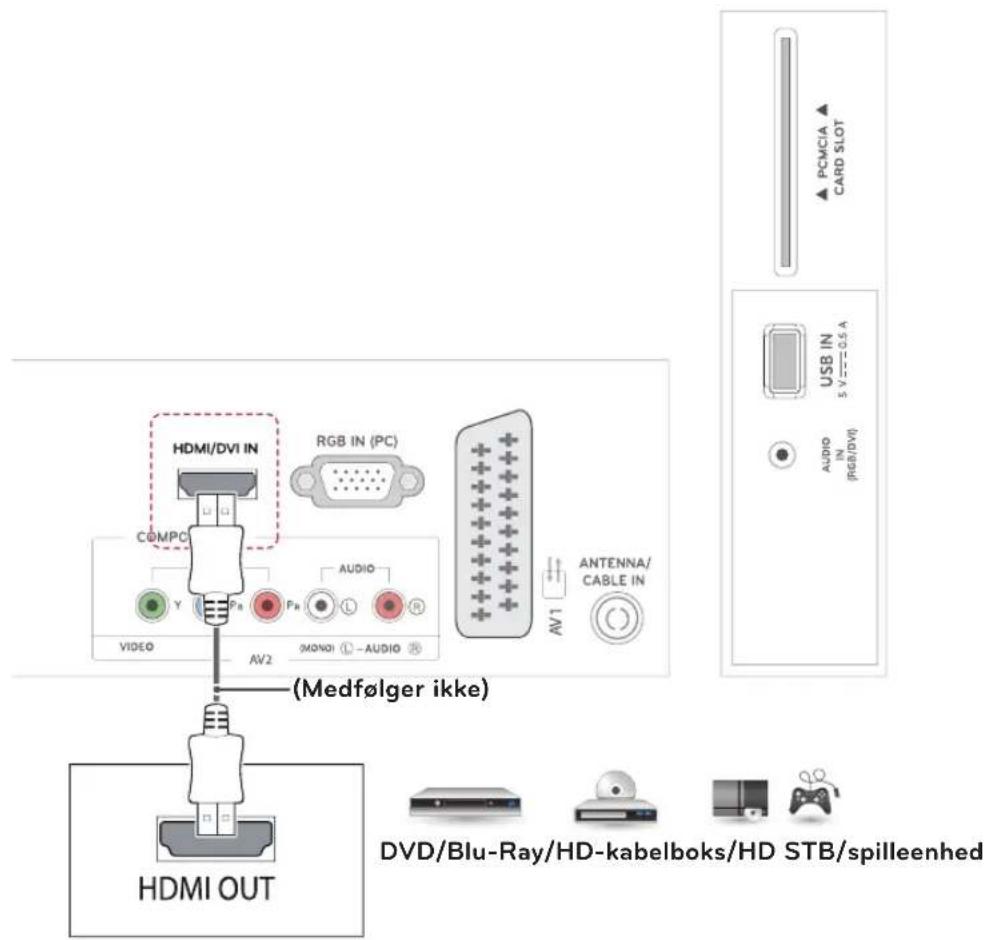

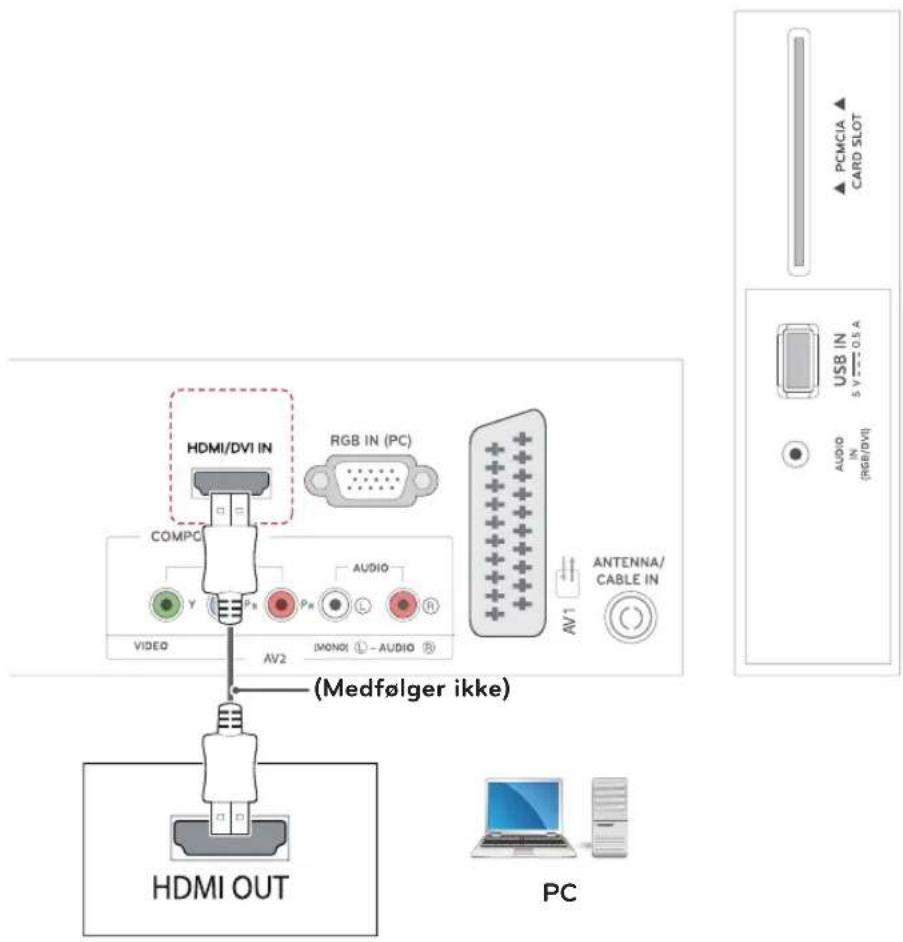

HDMI-tilslutning

HDMI er en bedste måde at oprette tilslutning på til en enhed.

Overfører de digitale video- og lydsignaler fra en ekstern enhed til TV'et. Tilslut den eksterne enhed og TV'et med HDMI-kablet som vist i følgende illustration.

BEMÆRK

Brug et High Speed HDMI™-kabel.

High Speed HDMI™-kabler testes for at føre et HD-signal op til 1080 p og højere.

Understøttet DTV-lyd: MPEG, Dolby Digital.

Understøttet HDMI-lydformat: Dolby Digital, PCM (op til 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k, DTS understøttes ikke.)

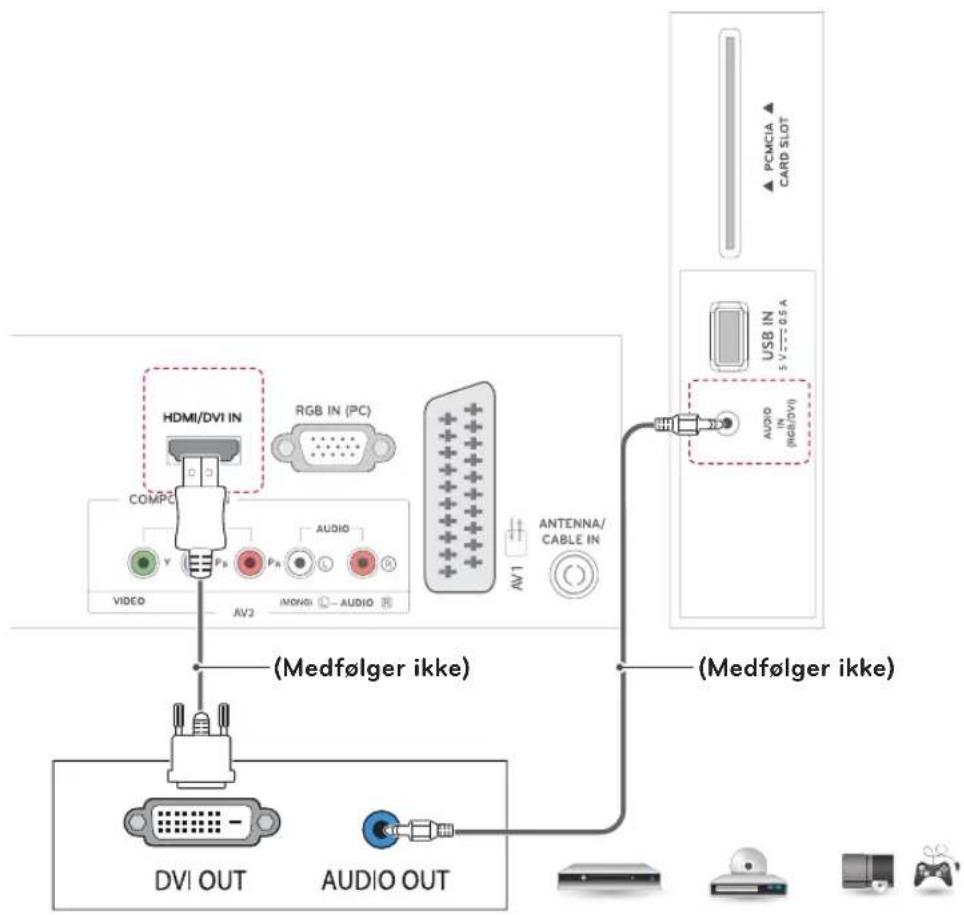

HDMI til DVI-tilslutning

Overfører det digitale videosignal fra en ekstern enhed til TV'et. Tilslut den eksterne enhed og TV'et med HDMI til DVI-kablet som vist i følgende illustration. Hvis der skal overføres et lydsignal, skal du tilslutte et valgfrit lydkabel.

BEMÆRK

Hvis der ikke benyttes en valgfri ekstern højttaler, skal den eksterne enhed sluttes til TV'et med det medfølgende lydkabel.

DVD/Blu-Ray/HD-kabelboks HD STB/spilleenhed

Component-tilslutning

Overfører de analoge video- og lydsignaler fra en ekstern enhed til TV'et. Tilslut den eksterne enhed og TV'et med component-kablet som vist i følgende illustration. Hvis du vil vise billeder via progressiv scanning, skal du bruge et Component-kabel.

BEMÆRK

Hvis kablerne er installeret korrekt, kan det resultere i, at billedet vises i sort/hvid eller med forvrængede farver.

Overfører de analoge video- og lydsignaler fra en ekstern enhed til TV'et. Tilslut den eksterne enhed og TV'et med composite-kablet som vist i følgende illustration.

BEMÆRK

Tilslutning med et Scart-stik

Overfører video- og lydsignaler fra en ekstern enhed til TV'et. Tilslut den eksterne enhed og TV'et med scart-kablet som vist i følgende illustration. Hvis du vil have vist billeder via progressiv scanning, skal du bruge et Scart-kabel.

UdgangstypeAktuelindgangstilstand	AV1(TV-udgang1)
Digitalt TV Digitalt TV
Analogt TV, AV Analogt TV
Component/ RGB
HDMI

BEMÆRK

Brug et Scart-kabel, der er afskærmet.

Tilslutning til en USB-enhed

Tilslut en USB-lagerenhed, f.eks. en USB-flash-hukommelse, en ekstern harddisk, en MP3-afspiller eller en USB-hukommelseskortlæser, til TV'et, og få adgang til USB-menuen, hvor du kan bruge mange forskellige multimediefiler.

Tilslutning til et Cl-modul

Få vist de krypterede (betalings)tjenester i digital TV-tilstand. Denne funktion er ikke tilgængelig i alle lande.

BEMÆRK

Kontroller, at CI-modulet er sat i PCMCIA-kortstikket i den korrekte retning. Hvis modulet ikke er isat korrekt, kan det forårsage skader på TV'et og PCMCIA-kortstikket.

Oprettelse af forbindelse til et kablet netværk

M\*\*32T Model (Kun UK)

Slut TV'et til et LAN (local area network) via LAN-porten som vist i følgende illustration, og angiv netværksindstillingerne. Efter du har etableret en fysisk forbindelse, vil et fåtal af små hjemmenetværk muligvis kræve, at TV'ets netværksindstillinger justeres. For de fleste hjemmenetværk tilsluttes TV'et automatisk uden nogen justeringer.

Kontakt din internetudbyder, eller se vejledningen til routeren for detaljerede oplysninger.

FORSIGTIG

Tilslut ikke et modulært telefonkabel til LAN-porten.

Eftersom der er adskillige forbindelsesmetoder, bedes du følge dit teleselskabs eller din internetudbyders specifikationer.

BEMÄRK

[M**32T Model]

U.K: LAN-port er tilgængelig. (LAN-porten er tilføjet for at understøtte HD MHEG.)

Andre områder: LAN-port er ikke tilgængelig.

Tilslutning til en pc

TV'et understøtter funktionen Plug & Play* og har indbyggede højttalere med Surround X, der gengiver klar lyd med en fyldig bas.

* Plug & Play: Funktionen, når en PC genkender en tilsluttet enhed, som brugerne slutter til en PC og tænder uden konfiguration eller brugerintervention.

BEMÄRK

Det anbefales at bruge TV'et sammen med HDMI-tilslutningen for at få den bedste billedkvalitet.

Hvis der ikke benyttes en valgfri ekstern højttaler, skal PC'en sluttes til TV'et med det medfølgende lydkabel.

Hvis TV'et tændes, när det er blevet koldt, kan skærmen flimre. Dette er normalt.

Brug et afskærmet signalgrænsefladekabel som f.eks. et 15 bens D-sub-signalkabel eller et HDMI til DVI-kabel med ferritkerne, så produktet overholder gældende bestemmelser.

Der kan fremkomme nogle røde, grønne eller blå pletter på skærmen. Dette er normalt.

Tilslut signalindgangskablet, og stram det ved at dreje skruen med uret.

Undgå at trykke med en finger på skærmen i længere tid, da det kan medføre midlertidig forvrængning af skæmbilledet.

Undgå at vise faste billeder på TV-skærmen i længere perioder for at forhindre billedfastbrænding. Brug en pauseskærm, hvis dette er muligt.

BEMÆRK

Hvis du vil bruge HDMI-PC-tilstand, skal du angive medietypen til PC-tilstand.

OSD'en (On Screen Display) vises på skærmen som nedenfor.

» Når du tænder produktet med HDMI-input.
» Når du skifter til HDMI-input.

Hvis du vælger "Ja", optimeres størrelsen og billedkvaliteten for din PC.

Hvis du vælger "Nej", optimeres størrelsen og billedkvaliteten for AV-enheden (DVD-afspiller, set-top-boks, spilenhed).

Hvis du vælger "Vis ikke denne besked igen", vises denne besked ikke igen, før TV'et nulstilles. Du kan ændre den indstillede værdi i SETTINGS ► INDGANG ► Medietype.

HDMI-tilslutning

High Speed HDMI™-kabler testes for at føre et HD-signal op til 1080 p og højere.

Hvis du vil bruge HDMI-PC-tilstand, skal du angive medietypen til PC-tilstand.

Understøttet DTV-lyd: MPEG, Dolby Digital.

Understøttet HDMI-lydformat: Dolby Digital, PCM (op til 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k, DTS understøttes ikke.)

HDMI til DVI-tilslutning

Overfører det digitale videosignal fra PC'en til TV'et. Tilslut PC'en og TV'et med HDMI til DVI-kablet, som vist i følgende illustrationer. Hvis der skal overføres et lydsignal, skal du tilslutte et valgfrit lydkabel.

BEMÆRK

Hvis du vil bruge HDMI-PC-tilstand, skal du angive medietypen til PC- eller DVI-tilstand.

Hvis der ikke benyttes en valgfri ekstern højttaler, skal PC'en sluttes til TV'et med det medfølgende lydkabel.

RGB-tilslutning

Overfører det analoge videosignal fra pc'en til TV'et. Forbind PC'en og TV'et med D-sub 15-benkablet, som vist i følgende illustrationer. Hvis der skal overføres et lydsignal, skal du tilslutte et valgfrit lydkabel.

BEMÄRK

Hvis der ikke benyttes en valgfri ekstern højttaler, skal PC'en sluttes til TV'et med det medfølgende lydkabel.

FJERNBETJENING

Beskrivelserne i denne vejledning er baseret på knapperne på fjernbetjeningen. Læs denne vejledning omhyggeligt, og brug TV'et korrekt. Hvis du vil udskifte batterier, skal du åbne batteridækslet, udskifte batterierne (1,5 V AAA), så + og -enderne passer til etiketten i batterirummet, og derefter lukke batteridækslet.

Tag batterierne ud ved at udføre isætningsvejledningen i omvendt rækkefølge.

FORSIGTIG

BEMÄRK

På MHEG-kanalen kan du ikke justere baggrundslyset med den gule eller blå tast.

TILPASNING AF INDSTILLINGER

Åbning af hovedmenuer

1 Tryk på SETTINGS for at åbne hovedmenuerne.
2 Tryk på navigationsknapperne for at rulle til en af følgende menuer, og tryk på OK.
3 Tryk på navigationsknapperne for at rulle til den ønskede indstilling eller valgmulighed, og tryk på OK.
4 Når du er færdig, skal du trykke på EXIT.

Når du vil vende tilbage til den forrige menu, skal du trykke på (TILBAGE).

BILLEDE	Justerer billedstørrelsen, -kvaliteten og -effekten.
LYD	Justerer lydkvaliteten, -effekten eller lydstyrkeniveauet.
OPSÆTNING	Foretager opsætning af og redigerer programmer.
TIME	Indstiller tiden, datoen eller timerfunktionen.
LÅS	Låser kanaler og programmer eller låser dem op.
ALTERNATIV	Tilpasser de generelle indstillinger.
INDGANG	Viser indgangskilderne med de tilhørende etiketter.(M**32D-model og M**32T-model (Andre områder undtagen Storbritannien))
NETVÆRK	Indstiller netværket. (M**32T Model (Kun UK))
MINE MEDIER	Brug af den indbyggede mediefunktion.

Tryk på OK(●) for at angive programindstillinger.

Kundeservice

Brug af funktionen Kundeservice.

Softwareopdatering

Billedtest

Lydtest

Signaltest

Info om produkt/service

Netværkstest (M**32T Model (Kun UK))

Brugsvejledning

FAQ

Viser svar på ofte stillede spørgsmål om TV-kigning og indstiller de relaterede menuer.

BRUG AF BRUGERMANUALEN

Adgang til menuen Brugermanual

Brug af TV-menuen

1 Tryk på SETTINGS for at åbne hovedmenuerne.
2 Tryk på den R∅DE knap for at få adgang til menuerne Kundeservice.
3 Tryk på navigationsknappen for at rulle til Brugsvejledning, og tryk på OK.
4 Tryk på navigationsknapperne for at rulle til den ønskede indstilling, og tryk derefter på OK.
5 Når du er færdig, skal du trykke på EXIT. Når du vil vende tilbage til den forrige menu, skal du trykke på (TILBAGE).

Brug af fjernbetjeningen

1 Tryk på (BRUGERMANUAL) for at få adgang til Brugsvejledning.
2 Tryk på navigationsknapperne for at rulle til den ønskede indstilling, og tryk på OK.
3 Når du er færdig, skal du trykke på EXIT. Når du vil vende tilbage til den forrige menu, skal du trykke på ← (TILBAGE).

Det viste billede kan variere fra billedet på dit TV.

1 Giver dig mulighed for at vælge den ønskede kategori.
2 Giver dig mulighed for at vælge det ønskede element. Du kan bruge ^/√ til at flytte mellem sider.
3 Giver dig mulighed for at gennemgå beskrivelsen af den ønskede funktion i indekset.

1 Viser beskrivelsen for den valgte menu. Du kan bruge ∧/∨ til at flytte mellem sider.
2 Zoomer ind eller ud af skærmen.

VEDLIGEHOLDELSE

Rengøring af TV'et

Rengør TV'et regelmæssigt for at opnå den bedste ydeevne og udvide produktets levetid.

FORSIGTIG

Nør TV'et ikke bruges i længere tid, skal du tage stikket ud af stikkontakten i væggen for at forhindre eventuel beskadigelse som følge af lyn og strømstød.

Skærm og billede

Hvis du vil fjerne støv, skal du aftørre overfladen med en tør, ren og blød klud.

Hvis du vil fjerne store mængder snavs, skal du aftørre overfladen med en blød klud, der er vredet op i rent vand eller et mildt rengøringsmiddel. Aftør straks herefter med en ren og tør klud.

FORSIGTIG

Undlad at støde, gnubbe eller slå overfladen med en fingernegl eller skarpe genstande, da dette kan føre til skrammer og billedforvrængninger.

Brug ikke kemikalier, f.eks. voks, benzen, alkohol, fortyndere, insekticider, luftfriskere og smøremidler, da disse kan beskadige skærmens overflade og forårsage misfarvning.

Kabinet og stativ

Hvis du vil fjerne støv, skal du aftørre kabinettet med en tør, ren og blød klud.

Hvis du vil fjerne store mængder snavs, skal du aftørre overfladen med en blød klud, der er vredet op i rent vand eller vand med et mildt rengøringsmiddel.

FORSIGTIG

Sprøjt ikke flydende væske på overfladen. Hvis der kommer vand ind i TV'et, kan det medføre brand, elektrisk stød eller fejl.

Brug ikke kemikalier, da de kan beskadige overfladen.

Strømkabel

Fjern jævnligt opsamlet støv eller snavs på strømkablet.

Forhindring af "billedfastbrænding" eller "indbrænding" på TV-skærmen

Hvis et fast billede vises på skærmen i lang tid, sætter det sig fast og bliver en permanent skade på skærmen. Dette kaldes "billedfastbrænding" eller "Billedindbrænding" og dækkes ikke af garantien. Hvis TV'ets formatforhold indstilles til 4:3 i længere tid, kan der forekomme billedfastbrænding øverst på skærmen.

Undgå visning af et stillestående billede på TV-skærmen i længere tid ad gangen (2 timer eller mere for LCD) med henblik på at forebygge fastbrænding af billedet.

FEJLFINDING

Generelt

Problem Løsning
TV'et kan ikke styres med fjernbetjeningen.	Kontroller fjernbetjeningssensoren på produktet, og forsøg igen.Kontroller, om der er noget, der ligger i vejen mellem produktet og fjernbetjeningen.Kontroller, at batterierne stadig virker og er korrekt ilagt (±til, ±til-).
Der kommer ikke noget billede eller nogen lyd.	Kontroller, at produktet er tændt.Kontroller, at strømkablet er tilsluttet i stikket på væggen.Kontroller, om der er et problem i vægstikket ved tilslutning af andre produkter.
TV'et slukkes pludseligt.	Kontroller strømstyringsindstillingerne. Strømforsyningen kan være afbrudt.Kontroller, at den automatiske dvalefunktion er aktiveret, under Klokkeslætsindstillinger.Hvis der ikke er noget signal, mens TV'et er tændt, slukkes det automatisk efter 15 minutters inaktivitet.

SPECIFICATIONER

M2232D M2232T

Panel Skærmtype	546,1 mm i bredden (21,5")	Synlig diagonal størrelse : 546,1 mm
	Pixelafstand 0,25 mm (H) ×	0,25 mm (V)
Videosignal Maks.	opløsning 1920 × 1080 ved	60 Hz
	Anbefalet opløsning 1920 ×	1080 ved 60 Hz
	Vandret frekvens 30 kHz til	83 kHz
	Lodret frekvens	56 Hz til 75 Hz
	Synkroniseringstype Særskilt	synkronisering, Digital
Indgangsstik M2232D
		TV, D-Sub Analog, SCART, PC Audio In, Component, CVBS, HDMI, USB, PCMCIA
		M2232T
		TV, D-Sub Analog, SCART, PC Audio In, Component, CVBS, HDMI, USB, PCMCIA, LAN JACK (Kun UK)
Power Mærkespænding 19 V 1,6 A		---
		Strømforbrug
AC/DC-adapter		Producent: Lien Chang, Model LCAP16A-EProducent: Lien Chang, Model LCAP25A
Vipning	Vippeinterval	-5 til 20°
Mål (bredde x dybde x højde)Vægt		Med sokkel
		508,6 mm x 180,9 mm x 386,5 mm3,2 kg
		Uden sokkel
		508,6 mm x 62,9 mm x 314,8 mm2,9 kg
Miljøforhold	DriftstemperaturFugtighed	10 °C til 35 °C20 % til 80 %
	OpbevaringstemperaturOpbevaringsfugtighed	-10 °C til 60 °C5 % til 90 %

De produktspecifikationer, der vises ovenfor, kan ændres uden forudgående varsel på grund af opgradering af produktfunktioner.

M2432D M2432T

Panel Skærmtype	609,6 mm i bredden (23,6')	Synlig diagonal størrelse : 609,6 mm
	Pixelafstand 0,27 mm (H) x	0,27 mm (V)
Videosignal Maks.	opløsning 1920 x 1080 ved	60 Hz
	Anbefalet opløsning 1920 x	1080 ved 60 Hz
	Vandret frekvens 30 kHz til	83 kHz
	Lodret frekvens	56 Hz til 75 Hz
	Synkroniseringstype Særskift synkronisering, Digital
Indgangsstik M2432D
		TV, D-Sub Analog, SCART, PC Audio In, Component, CVBS, HDMI, USB, PCMCIA
		M2432T
		TV, D-Sub Analog, SCART, PC Audio In, Component, CVBS, HDMI, USB, PCMCIA, LAN JACK (Kun UK)
Power Mærkespænding 19 V 2,0 A		---
		Strømforbrug
AC/DC-adapter		Producent: Lien Chang, Model LCAP16B-EProducent: Lien Chang, Model LCAP25B
Vipning	Vippeinterval	-5 til 20°
Mål (bredde x dybde x højde)Vægt		Med sokkel
		556,5 mm x 180,9 mm x 414,7 mm3,88 kg
		Uden sokkel
		556,5 mm x 62,9 mm x 343,0 mm3,6 kg
Miljøforhold	DriftstemperaturFugtighed	10 °C til 35 °C20 % til 80 %
	OpbevaringstemperaturOpbevaringsfugtighed	-10 °C til 60 °C5 % til 90 %

De produktspecifikationer, der vises ovenfor, kan ændres uden forudgående varsel på grund af opgradering af produktfunktioner.

M2732D M2732T

Panel Skærmtype	685,65 mm i bredden (27")	Synlig diagonal størrelse : 685,65 mm
	Pixelafstand 0,31 mm (H) x	0,31 mm (V)
Videosignal Maks.	opløsning 1920 × 1080 ved	60 Hz
	Anbefalet opløsning 1920 ×	1080 ved 60 Hz
	Vandret frekvens 30 kHz til	83 kHz
	Lodret frekvens	56 Hz til 75 Hz
	Synkroniseringstype Særskilt	synkronisering, Digital
Indgangsstik M2732D
		TV, D-Sub Analog, SCART, PC Audio In, Component, CVBS, HDMI, USB, PCMCIA
		M2732T
		TV, D-Sub Analog, SCART, PC Audio In, Component, CVBS, HDMI, USB, PCMCIA, LAN JACK (Kun UK)
Power Mærkespænding 19 V 2,0 A		---
		Strømforbrug
AC/DC-adapter		Producent: Lien Chang, Model LCAP16B-EProducent: Lien Chang, Model LCAP25B
Vipning	Vippeinterval	-5 til 20°
Mål (bredde x dybde x højde)Vægt		Med sokkel
		641,3 mm x 203,3 mm x 458,8 mm5,3 kg
		Uden sokkel
		641,3 mm x 53 mm x 391,2 mm4,7 kg
Miljøforhold	DriftstemperaturFugtighed	10 °C til 35 °C20 % til 80 %
	OpbevaringstemperaturOpbevaringsfugtighed	-10 °C til 60 °C5 % til 90 %

De produktspecifikationer, der vises ovenfor, kan ændres uden forudgående varsel på grund af opgradering af produktfunktioner.

Oplysninger om component-porttilslutning

Komponentporte på TV'et	YP	B	PR
Videoudgangsportepå DVD-afspiller	Y	PB	PR
	Y B-Y	R-Y
	Y Cb	Cr
	Y	Pb Pr

BEMÆRK

Undlad at lade det samme billede stå på skærmen i længere tid ad gangen. Det fastfrosne billede kan brænde sig permanent fast i skærmen. Brug en pauseskærm, hvis dette er muligt.

Der kan opstå interferens, som har at gøre med opløsning, lodrette mønstre, kontrast eller lys i PC-tilstand. Skift PC-tilstanden til en anden opløsning, skift opdateringshastigheden til en anden værdi, eller juster lyset og kontrasten i menuen, indtil billedet er klart. Hvis opdateringshastigheden for PC'ens grafikkort ikke kan ændres, skal PC'ens grafikkort udskiftes. Du kan også kontakte producenten af PC'ens grafikkort.

Stut signalkablet fra TV-udgangsporten på PC'en til RGB-porten (PC) på TV'et eller signalkablet fra HDMI-udgangsporten på PC'en til HDMI/DVI IN-porten på TV'et.

Hvis du benytter et lydkort, skal du justere PC'en efter behov.

Hvis grafikkortet på PC'en ikke benytter analog og digital DGB-udgang samtidigt, skal du kun tilslutte kortet til enten RGB eller HDMI/DVI IN for at få vist PC-udgang på TV'et.

Hvis grafikkortet på PC'en ikke benytter analog og digital RGB-tilstand samtidigt, skal du indstille TV'et enten til RGB eller HDMI. (Den anden tilstand er indstillet til Plug and Play automatisk af TV'et). DOS-tilstanden fungerer muligvis ikke, hvis du benytter et HDMI til DVI-kabel, afhængigt af dit skærmkort.

Hvis du bruger et RGB-PC-kabel, der er for langt, kan det medføre interferens på skærmen. Vi anbefaler brug af kabler, der er under 5 meter lange. På den måde opnår du den bedste billedkvalitet.

INSTALLATIONSVEJLEDNING TIL ANTENNEISOLATOR

\* Afhængigt af landet

Bruges til at installere et TV på et sted, hvor der er spændingsforskel mellem strømmens jordforbindelse og antennesignalets jordforbindelse.

Hvis der er spændingsforskel mellem strømmens jordforbindelse og antennesignalets jordforbindelse, kan antennestikket blive overophedet, og for høj varme kan medføre en ulykke.

Du kan forbedre sikkerheden, når du ser TV, ved effektivt at fjerne spændingseffekten fra TV-antennen. Undgå at frakoble antenneisolatoren efter installationen.

1 Tilslut et signalkabel til Stik 1.
2 Tilslut Stik 2 til antenneindgangen bag på TV'et. Det viste billede kan variere fra billedet på dit TV.

"Udstyr, der tilsluttes til en beskyttende jordforbindelse på bygningsinstallationen via nettilslutningen eller via andet udstyr med en tilslutning til en beskyttende jordforbindelse - og til et kabelfordelingssystem via et koaksialkabel - kan under bestemte forhold medføre brandfare.

Tilslutning til et kabelfordelingssystem skal derfor ske gennem en enhed med elektrisk isolering under et bestemt frekvensområde (galvanisk isolator, se EN 60728-11)"

Når du anvender RF-isolatoren, kan antennesignalet blive svækket en anelse.

Sørg for at læse Sikkerhedsmæssige foranstaltninger, før du tager produktet i brug. Opbevar Brugervejledningen (CD) på et lettilgængeligt sted med henblik på senere brug.

Model- og serienummer for TV'et findes på bagsiden og på den ene side af TV'et. Noter nummeret herunder i tilfælde af, at du skulle få brug for service.

MODEL

SERIE

Du kan hente kildekoden til GPL, LGPL, MPL og andre open source-licenser, der findes i dette produkt, på http://opensource.lge.com. Ud over kildekoden er det muligt at hente alle licensbetingelser, garantifraskrivelser og meddelelser om ophavsret.

LG Electronics tilbyder også levering af open source-kode på en CD-ROM til en pris, der dækker omkostningerne ved en sådan distribution (f.eks. omkostningerne til medier, forsendelse og håndteringen) ved e-mail-forespørgsel sendt til [e-mail].

Dette tilbud gælder i tre (3) år fra produktets købsdato.
