BRUGSANVISNING E2381VR-BN LG

Læs denne vejledning grundigt inden betjening af produktet, og behold den til evt. senere brug.

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
  ■ Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet. Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

Hvis bruger du displayet med skinenede overflade, pas på placering af displayet. Displayer med skinenede overflade måske forårsager foruroligende genspejling fra omgivende lys og klar overflade.

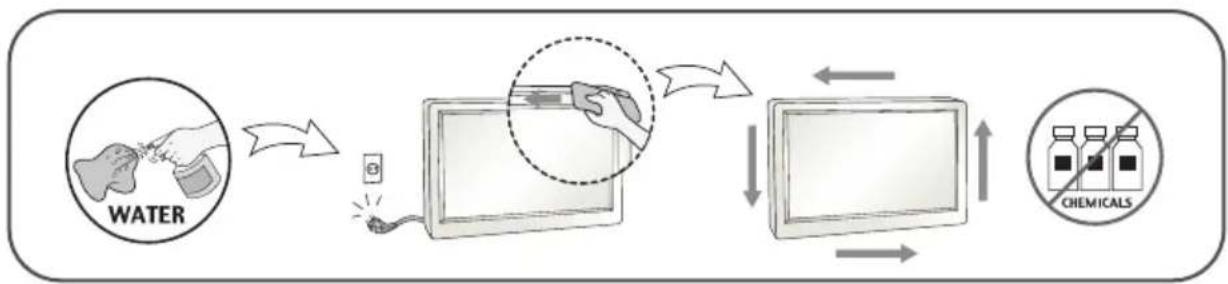

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).
• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

Ompakning

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse

• Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
  ■ Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

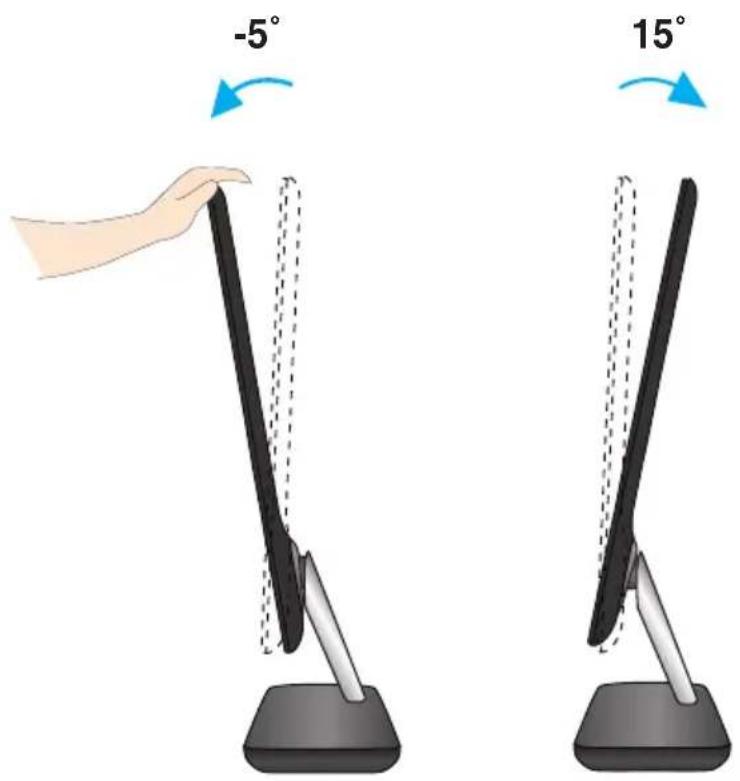

Placering af skærmen

Du kan indstille skærmen på forskellige måder.

■ Opseg nagiba: -5^ til15°

-5° 15°

• Du behøver ikke at indsætte låsestiften igen, hvis du fjerner den for at justere højden.
  ■ Rør ikke og tryk ikke på skærmen, når du indstiller monitorens vinkel.

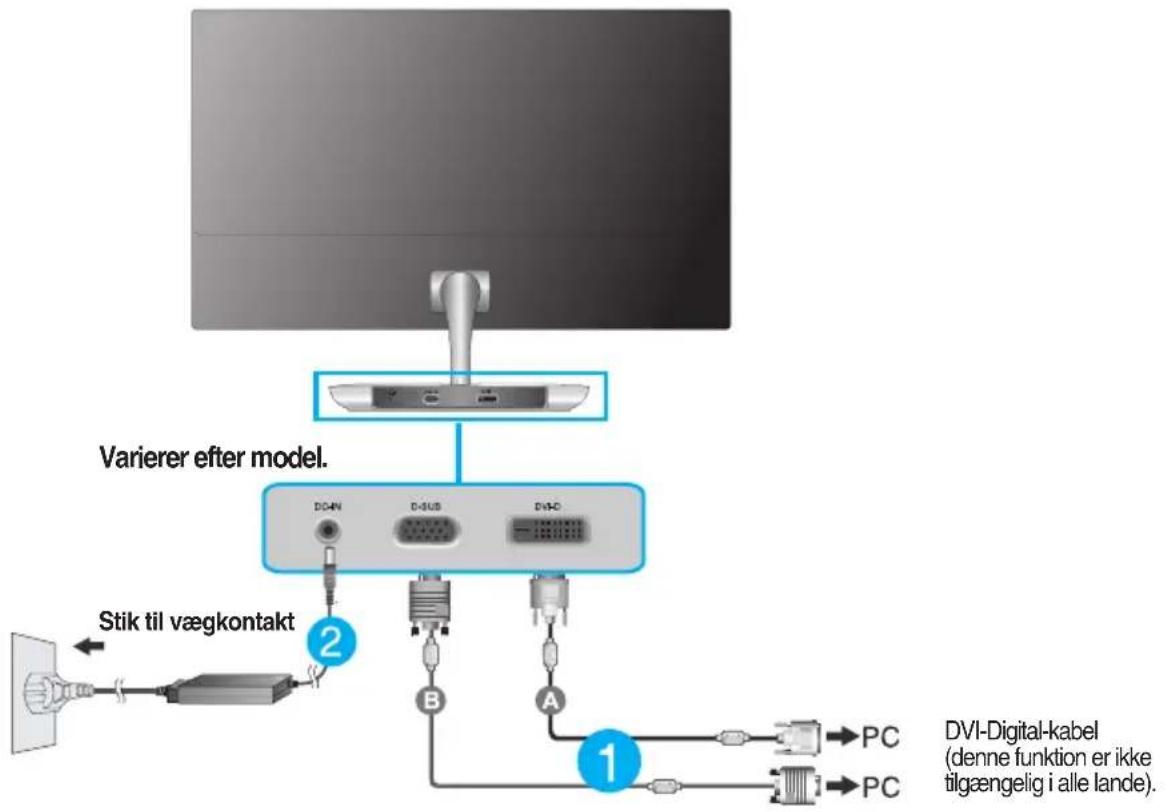

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet

B Tilslut D-sub (analogt signal) kablet

BEMÆRK:

■ Dette er en forenklet gengivelse af skærmens bagside.
- Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.


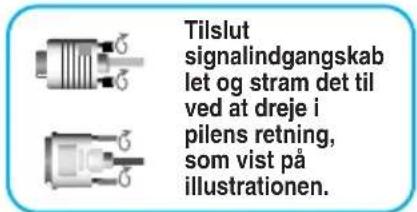

Tilslut signalindgangskab let og stram det til ved at dreje i pilens retning, som vist på illustrationen.

Når du bruger et D-Sub signal input kabelstik til Macintosh:

Mac adapter

Hvis skærmen skal bruges til en Apple Macintosh-maskine, skal der anvendes en separat stikadapter, der ændrer 15-bens D-sub-VGA-stikket med 3 rækker på det medfølgende kabel til et 15-bens stik med 2 rækker.

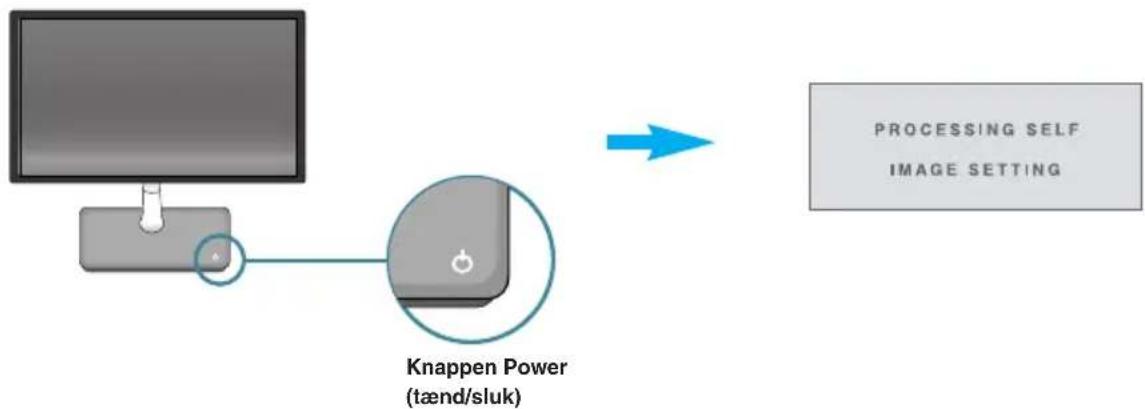

1. Tryk på knappen Power (tænd/sluk) på foden for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

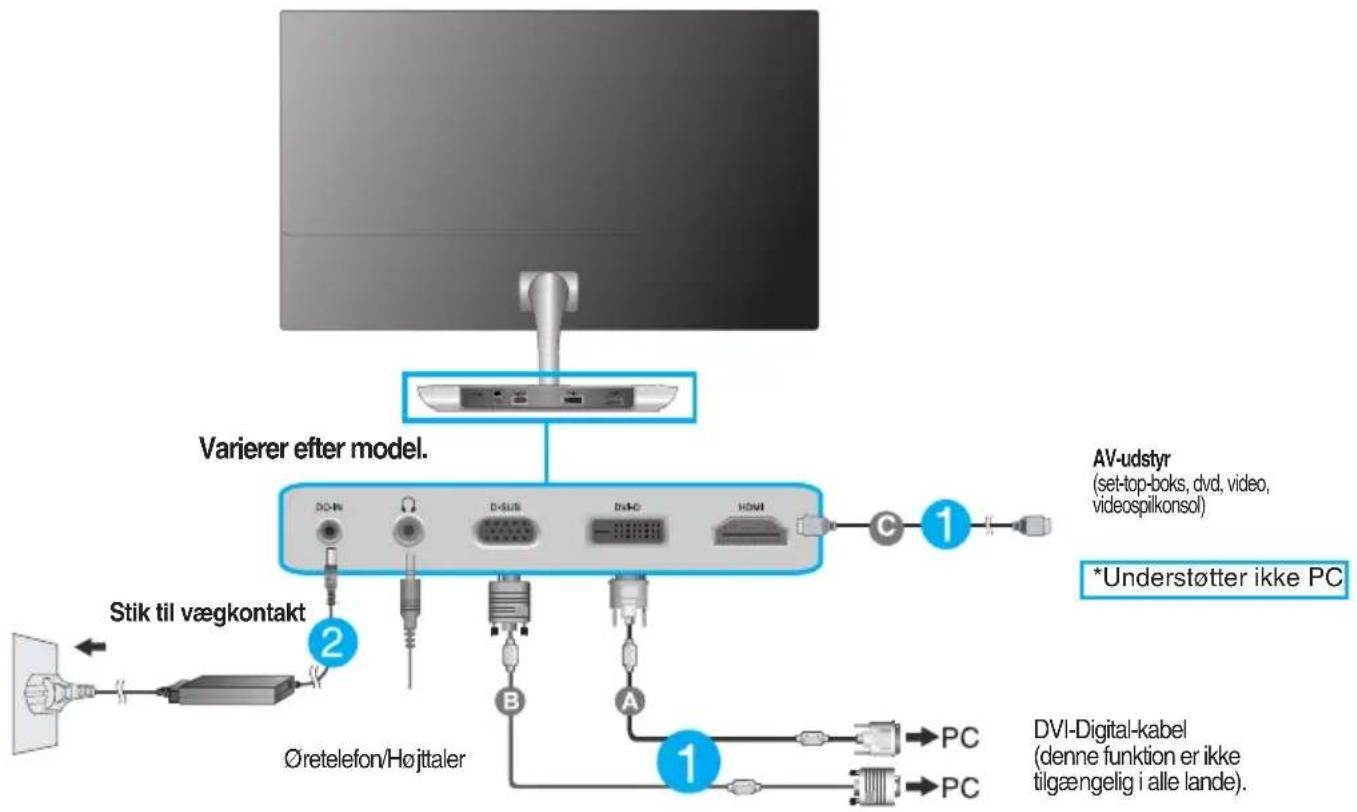

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet 1 og strømkablet 2 i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet

© Tilslut HDMI kablet

B Tilslut D-sub (analogt signal) kablet

BEMAERK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

Tilslut signalindgangskablet og stram det til ved at dreje i pilens retning, som vist på illustrationen.

Når du bruger et D-Sub signal input kabelstik til Macintosh:

MAC

Mac adapter

Hvis skærmen skal bruges til en Apple Macintosh-maskine, skal der anvendes en separat stikadapter, der ændrer 15-bens D-sub-VGA-stikket med 3 rækker på det medfølgende kabel til et 15-bens stik med 2 rækker.

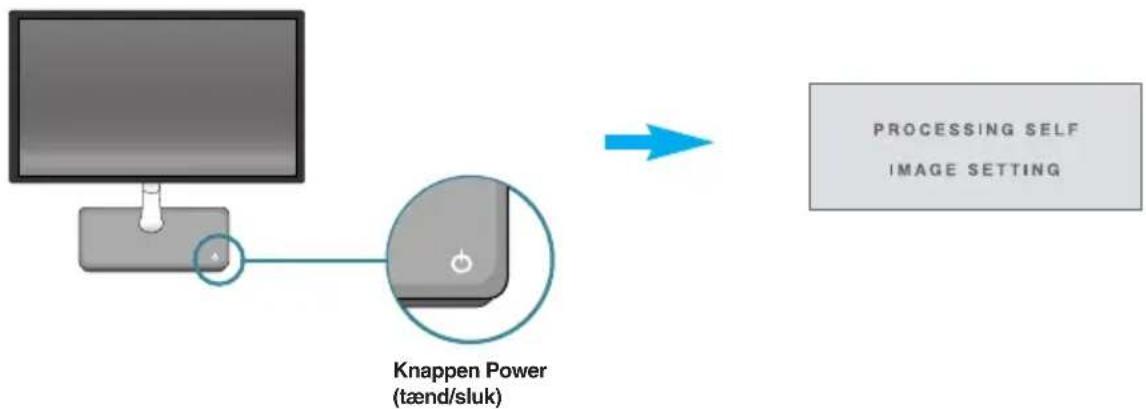

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

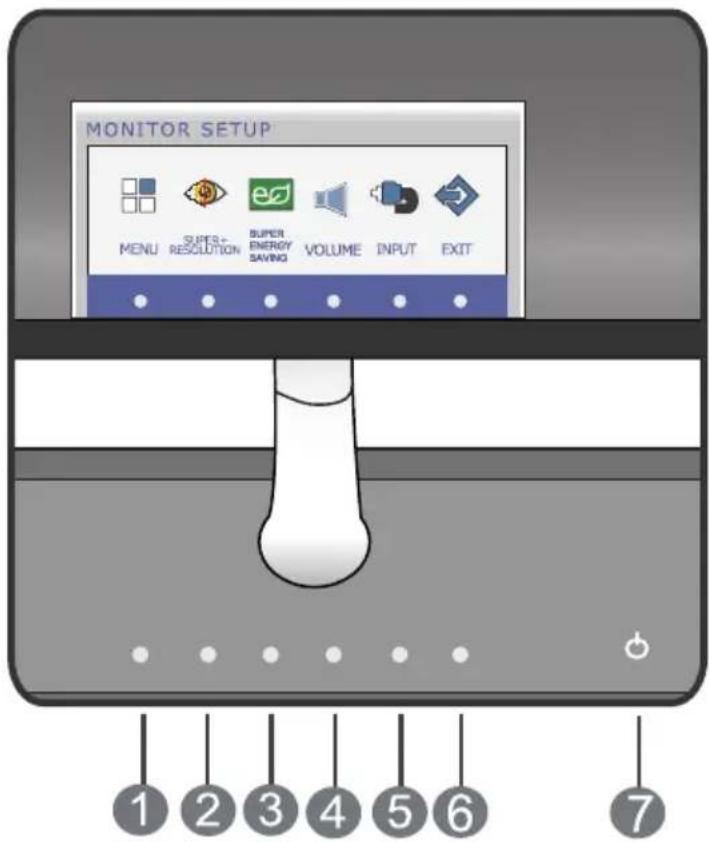

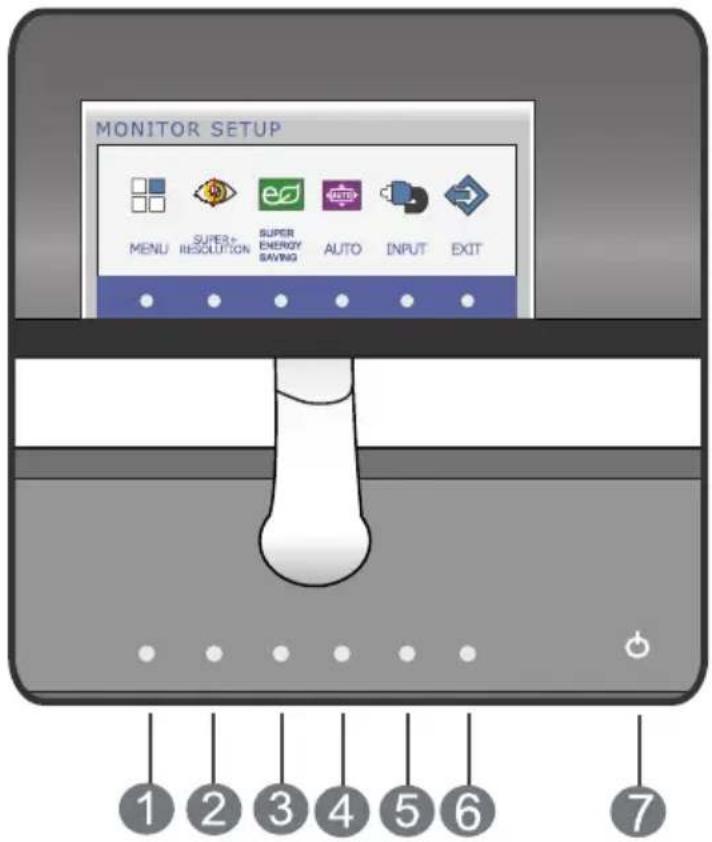

Kontrolelementer på frontpanelet

E2281TR/E2281VR/E2381VR

MONITOR SETUP MENU SUPER+ RESOLUTION SUPER ENERGY SAVING AUTO INPUT EXIT 1 2 3 4 5 6 7

E2281VR/E2381VR

MONITOR SETUP MENU SUPER- RESOLUTION SUPER ENERGY SAVING VOLUME INPUT EXIT 1 2 3 4 5 6 7

1 Knappen MENU

Brug denne knap til at åbne eller lukke skæmmenuen.

OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skærmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (Skærmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

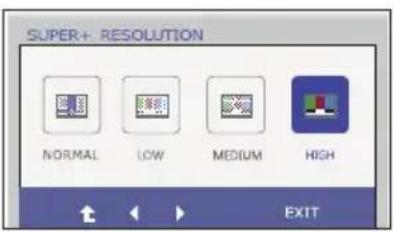

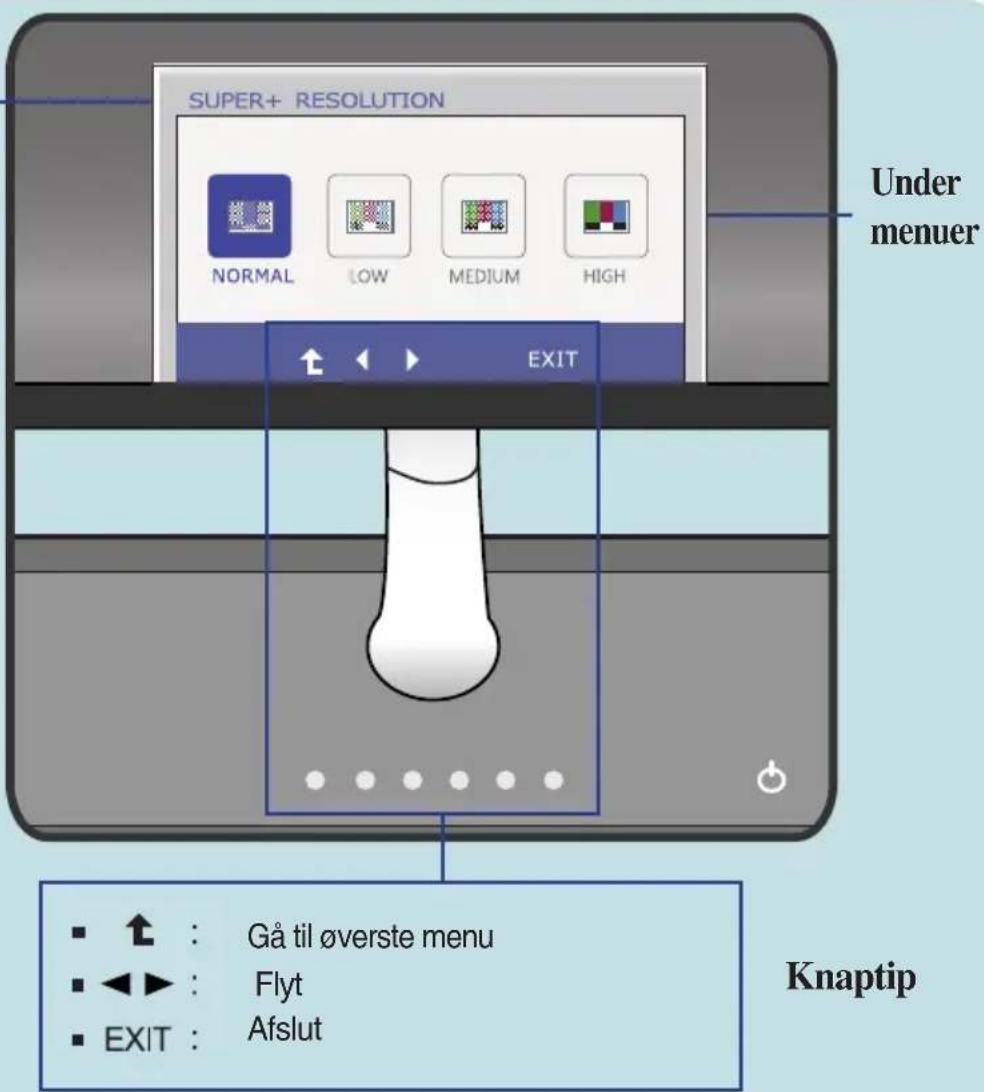

② Knappen SUPER+ RESOLUTION

For yderligere oplysninger, se side 22 til 23.

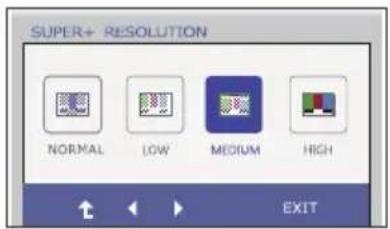

SUPER+ RESOLUTION NORMAL LOW MEDIUM HIGH EXIT

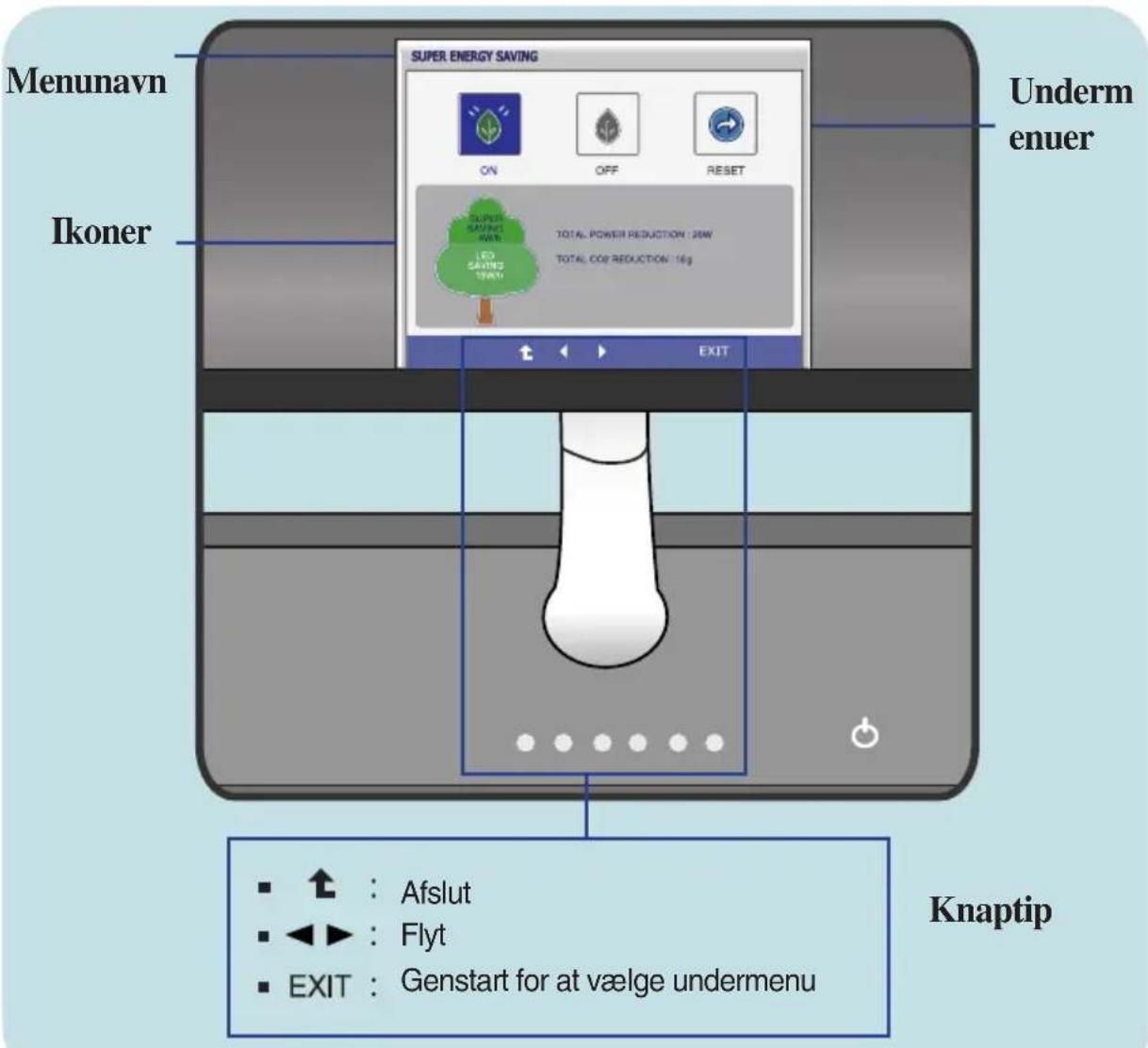

3 Knappen SUPER ENERGY SAVING

Brug denne knap for at indkomme i SUPER ENERGY SAVING menuen.

For yderligere oplysninger, se side 24 til 26.

4 Knappen AUTO (Automatisk)

Automatisk billedjustering

Hvis gerne du vil justere dine display indstillinger, tryk på AUTO knappen på MONITOR SETUP OSD. (Kun analog-mode)

Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.

Den bedste opløsning til en 1920 x 1080

Knappen VOLUME For at regulere lydstyrken af ∅retelefon/Højttaler.

(Kun for HDMI indgang)

Brug denne knap for at vælge indgangskilde.

Hvis er der to eller flere indgangssignaler bliver tilsluttet, du kan vælge ønskede indgangssignal (D-SUB/DVI/HDMI). Når er der kun et signal bliver tilsluttet, det skal opdages automatiske.. Default indstilling er D-Sub.

Knappen EXIT

Afslut OSD.

Knappen Power (tænd/sluk) & Strømindikator

Brug denne knap til at tænde og slukke for skærmen.

Farven af power indikaoren er blå hvis skærmen fungerer korrekt (On Mode). Hvis skærmen er i strømdvalefunktion (strømsparefunktion), er tænd/sluk indikatoren lyseblå

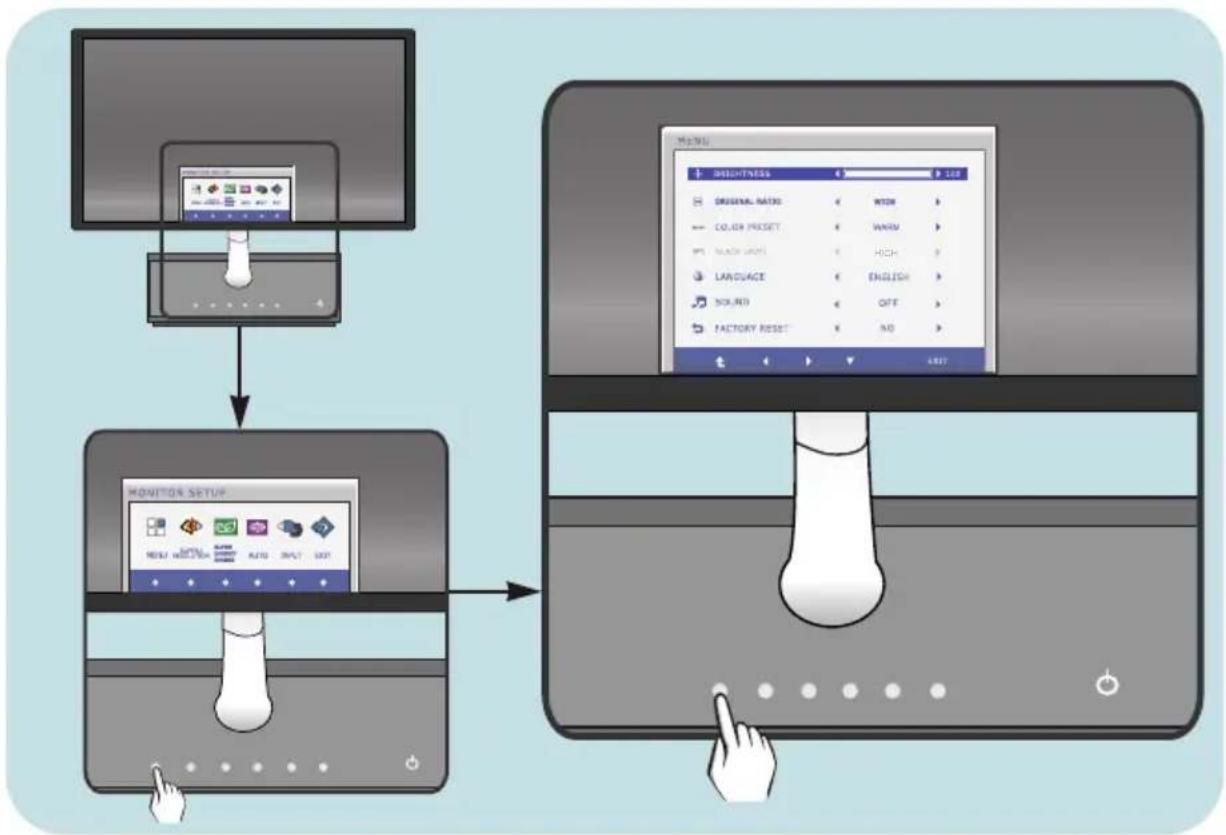

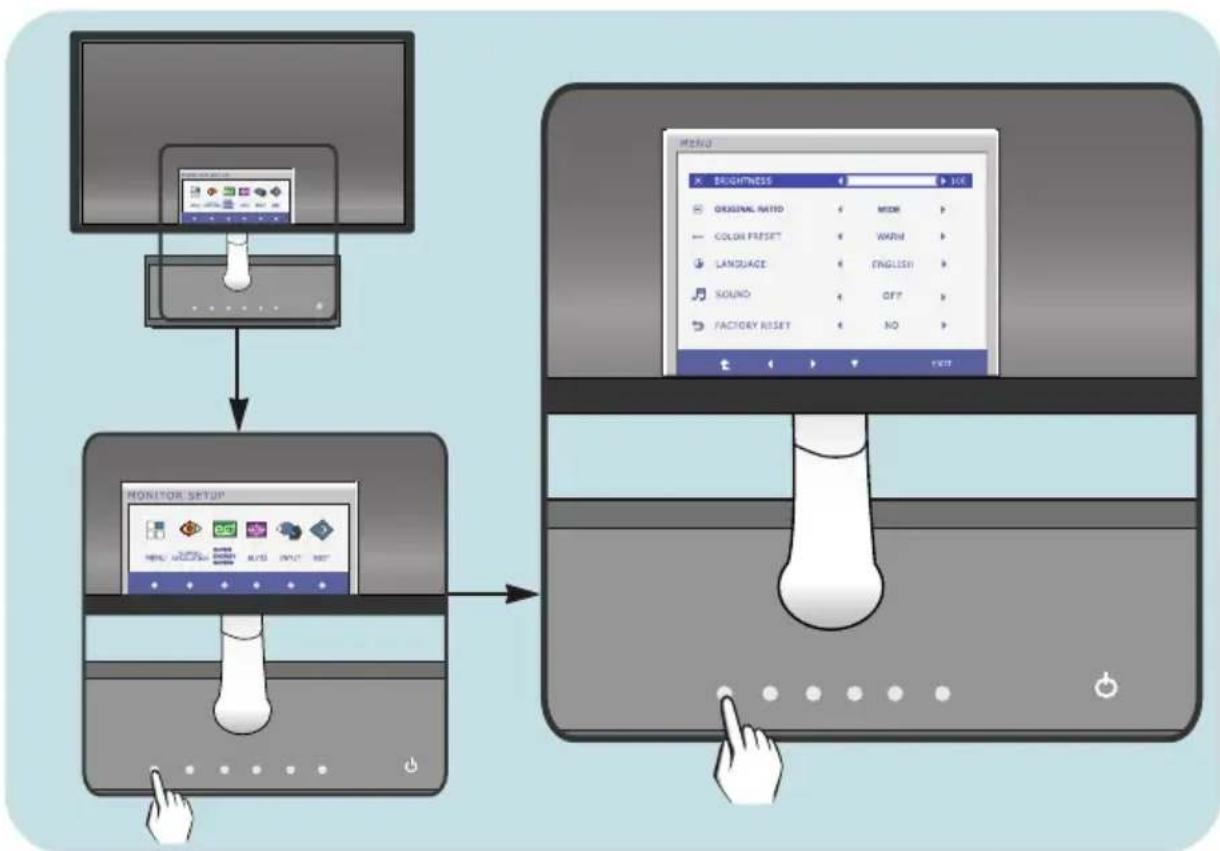

Indstilling af skæmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:


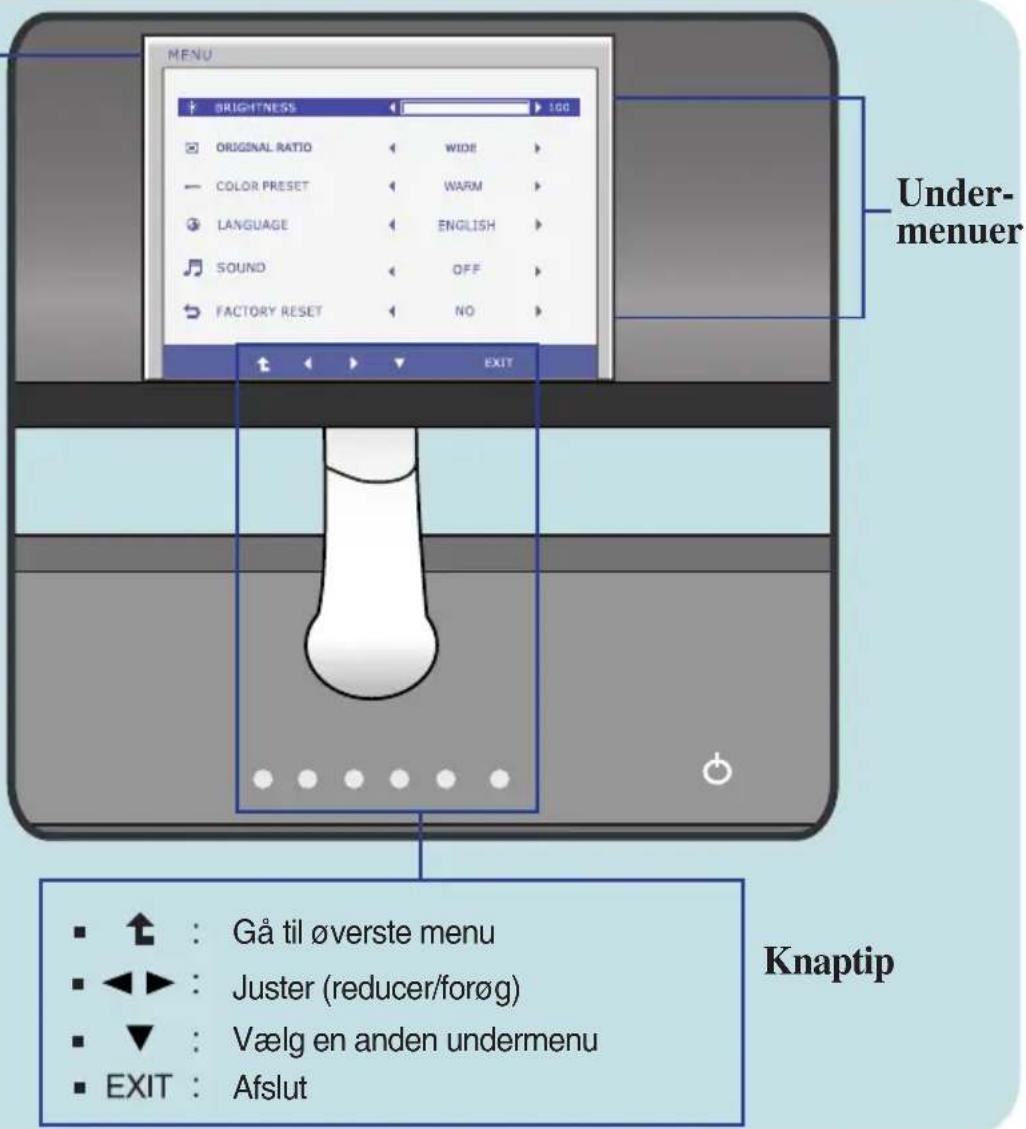

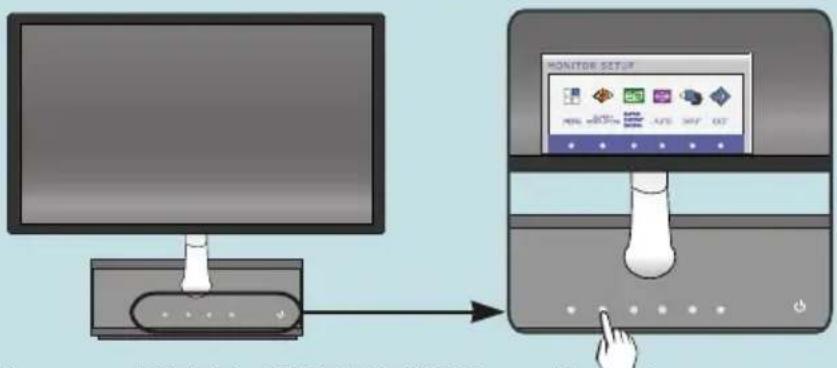

1 Tryk på den vilkårlige Knap, hovedmenuen af OSD skal vises.
2 Vælg en funktion ved hjælp af den tilsvarende Knap.
3 Brug knapperne ◀/▶ /▼ til at indstille billedet til det ønskede niveau. Brug knappen til at vælge andre elementer i undermenuerne.
4 Tryk på EXIT knappen for at afslutte fra OSD.

E2281VR/E2381VR

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

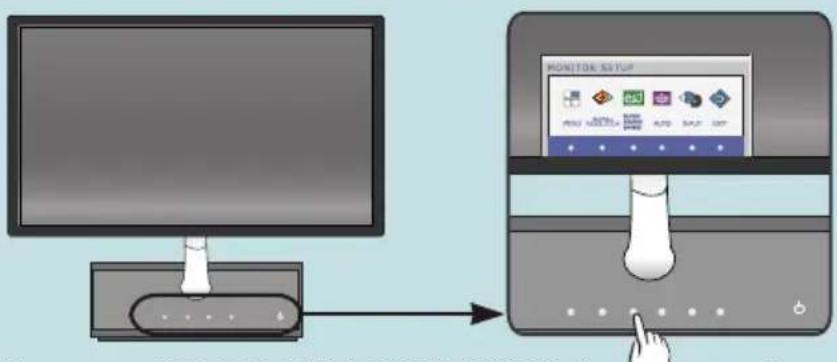

1 Tryk på den vilkårlige Knap, hovedmenuen af OSD skal vises.
2 Vælg en funktion ved hjælp af den tilsvarende Knap.
3 Brug knapperne ◀/▶ /▼ til at indstille billedet til det ønskede niveau. Brug knappen tilat vælge andre elementer i undermenuerne.
4 Tryk på EXIT knappen for at afslutte fra OSD.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne.

DSUB : D-SUB (Analog signal) indgang

DVI-D : DVI-D(Digital signal) indgang

HDMI : HDMI signal

Hovedmenu Undermenu Understøttet indgang		Beskrivels
MENU	BRIGHTNESS	DSUBDVI-DHDMI	Bruges til at justere billedets lysstyrke
	ORIGINAL RATIO		Justering af billedstørrelse
	COLOR PRESET (WARM/MEDIUM/COOL)		Bruges til at tilpasse farverne i skæmbilledet
	BLACK LEVEL	HDMI	Indstille offset-niveau
	LANGUAGE	DSUBDVI-DHDMI	Bruges til at forbedre skæmbilledets klarhed, stabilitet og skarphed
	SOUND
	FACTORY RESET
SUPER+ RESOLUTION	NORMALLOWMEDIUMHIGH	D-SUBDVI-DHDMI	Det kan måske beskadige billede mens skal data forstørre billede.SUPER+Resolution denne funktion kan forberdre opløsningen for at vise video billede klart.Forbedring teknologien til billede kvalitet regulerer det uklare focus og rue omrids på baggrund af forstørrelse.

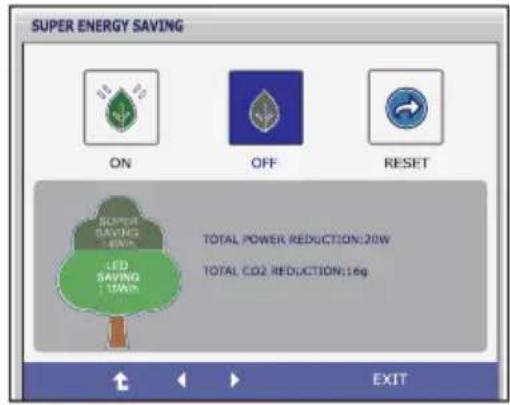

SUPER ENERGY SAVING	ON	DSUBDVI-DHDMI	Aktiver SUPER ENERGY SAVING funktionen.
	OFF		Deaktiver SUPER ENERGY SAVING funktionen.
	RESET		Initialiser SUPER ENERGY SAVING og indstil til “OFF” mode.
VOLUME		HDMI	For at regulere lydstyrke

BEMÆRK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (15 til 26).

E2281TR

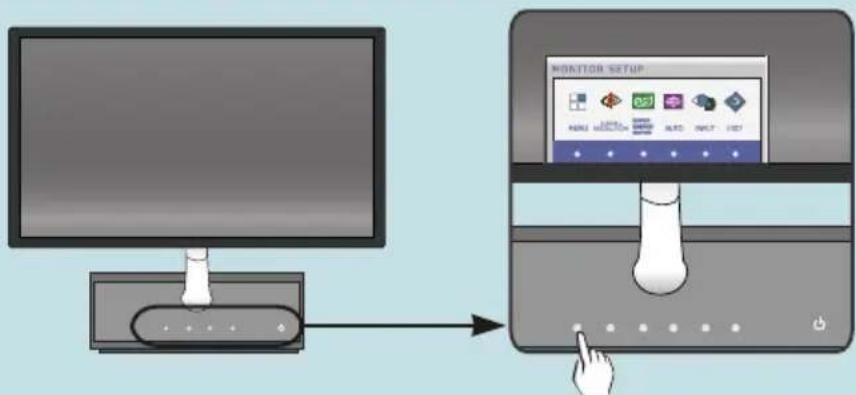

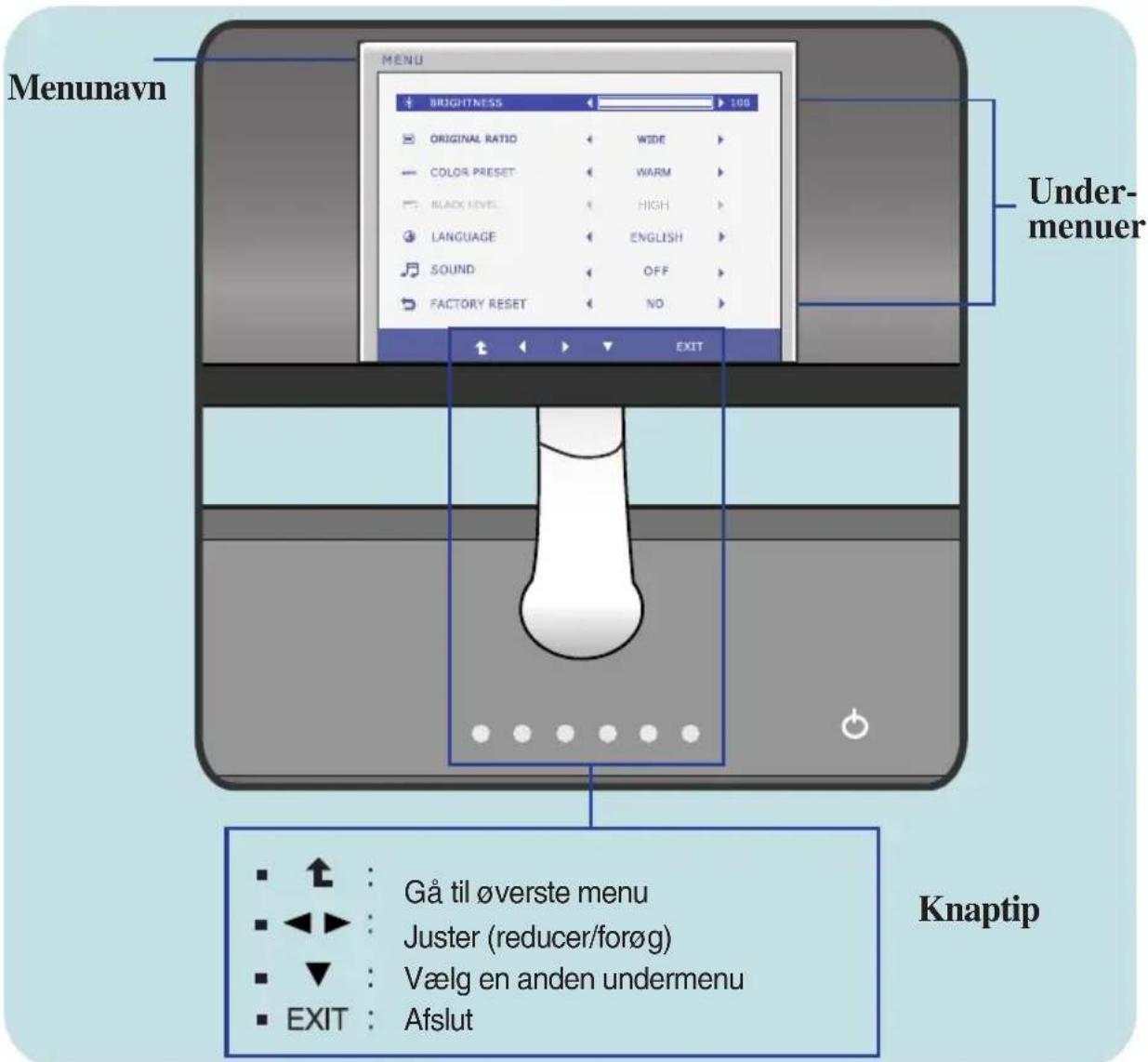

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

MONITOR Setup

Tryk på knappen MENU for at åbne skærmmenuens hovedmenu.

Menunavn

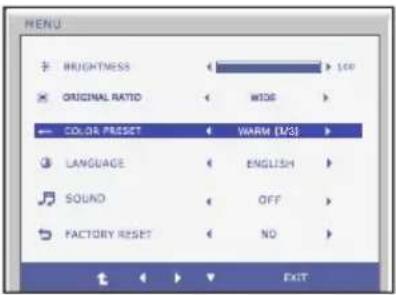

MENU BRIGHTNESS ORIGINAL RATIO COLOR PRESET LANGUAGE SOUND FACTORY RESET WIDE WARM ENGLISH OFF NO EXIT Under- menuer Knaptip Gå til øverste menu Juster (reducer/forøg) Vælg en anden undermenu EXIT Afslut

BEMÆRK:

- Det sprog, der anvendes i skæmmenuerne, er muligvis et andet end i brugerhåndbogen.

E2281VR/E2381VR

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

MONITOR SETUP HOME HOURS AUTO MULT LIST

Tryk på knappen MENU for at åbne skæmmenuens hovedmenu.

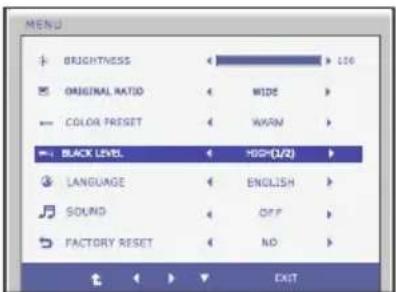

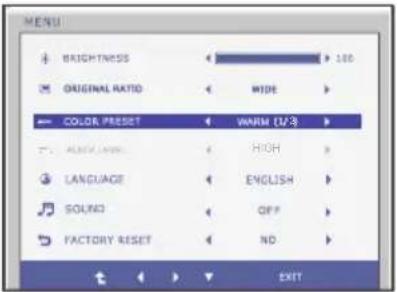

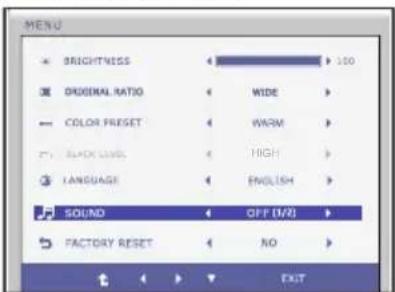

Menunavn MENU BRIGHTNESS ORIGINAL RATIO WIDE COLOR PRESET WARM BLACK LEVEL HIGH LANGUAGE ENGLISH SOUND OFF FACTORY RESET NO EXIT Under- menuer Knaptip Gå til øverste menu Juster (reducer/forøg) Vælg en anden undermenu EXIT Afslut

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

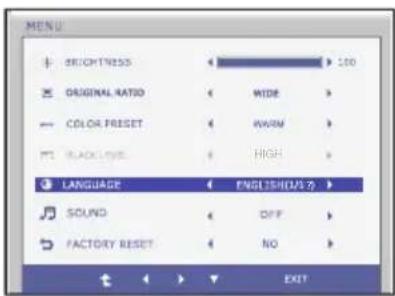

Hovedmenu

Undermenu

Beskrivels

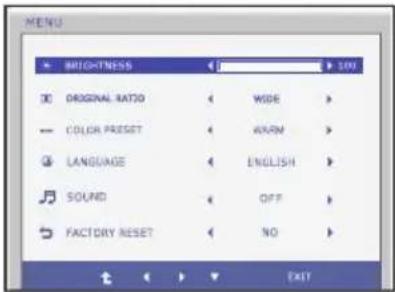

BRIGHTNESS

E2281TR

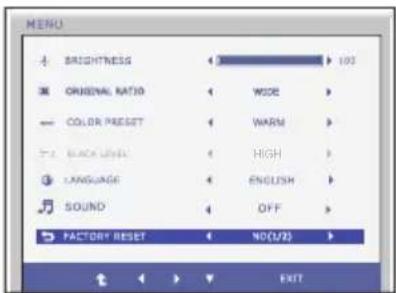

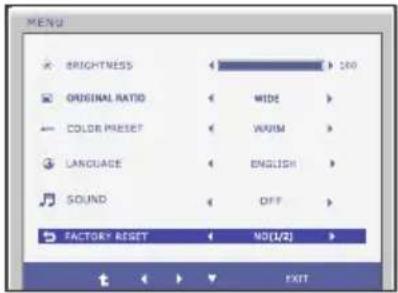

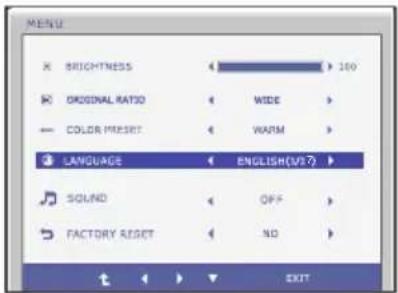

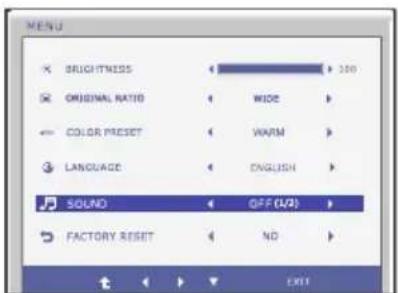

MENU MIGHTNESS ORIGINAL RATIO COLOR PRESET LANGUAGE SOUND FACTORY RESET WIDE AVRM ENGLISH OFF NO EXIT

* Denne funktion kan kun køre hvis indgangsopløsning er lavere end monitor forhold (16:9).

E2281VR/E2381VR

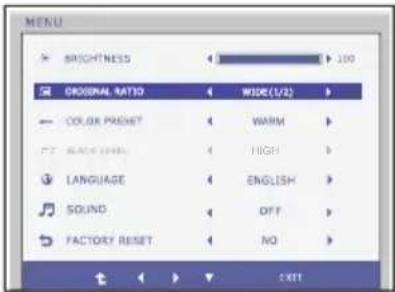

MENU BRIGHTNESS 200 ORIGINAL RATIO WIDE(1/2) COLOR PREDGET WARM RANGE LEVEL HIGH LANGUAGE ENGLISH SOUND OFF FACTORY RESET NO EXIT

. ↑ : Gå til øverste menu
- : Formindsk
- ▶ : Forøg
■ ▼ : Vælg en anden undermenu
- Exit : Afslut

Hovedmenu	Undermenu	Beskrivels
COLOR PRESET
E2281TR	WARM	ndstil skærm til varm farve temperatur.
	MEDIUM	ndstil skærm til medium farve temperatur.
E2281VR/E2381VR	COOL	ndstil skærm til kølig farve temperatur.

BLACK LEVEL

(Kun for HDMI indgang)

MENU + BRIGHTNESS + ORIGINAL RATIO - COLOR PRESET = BLACK LEVEL + LANGUAGE + SOUND + FACTORY RESET + 100 + WIDE + WAN + HSP(1/2) + ENGLISH + OFF + NO EXIT

. ↑ : Gå til øverste menu
: Formindsk
- ▶ : Forøg
■ ▼ : Vælg en anden undermenu
- Exit : Afslut

Du kan indstille offset-niveauet. Hvis du vælger "HIGH"(Høj), bliver skærmen lys, og hvis du vælger "LOW"(Lav), bliver skærmen mørk. (kun til HDMI indgang)

* Offset? Som kriterium for videosignal er dette det mørkeste skæmbillede, som kan vises på skærmen.

Hovedmenu

Beskrivels

LANGUAGE

E2281TR

MENU X BRIGHTNESS 100 ORIGINAL RATIO WIDE COLOR PRESET WARM LANGUAGE ENGLISH(V37) SOUND OFF FACTORY RESET NO EXIT

Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.

E2281VR/E2381VR

MENU + BRIGHTNESS - ORIGINAL RATIO - COLOR FRESET - BLACK LIME + LANGUAGE + SOUND + FACTORY RESET - ENGLISH/2 > - OFF - NO EXIT

SOUND

E2281TR

MENU X BRIGHTNESS 300 ORIGINAL RATIO WIDE COLOR PRESET WARM LANGUAGE ENGLISH SOUND OFF (L/2) FACTORY RESET NO EXIT

Her kan du vælge eller slukke for summelyden. Summelyden fungerer i følgende indstillinger:

• Jævnstrøm tænd/sluk
• Vekselstrøm tænd
- Skærmindstilling OSD tænd/sluk
- Menu OSD tænd/sluk
• Super Energy Saving OSD tænd/sluk
• Super+ Resolution OSD tænd/sluk

E2281VR/E2381VR

MENU BRIGHTNESS ORIGINAL RATIO COLOR PRESET BLACK LEVEL LANGUAGE SOUND FACTORY RESET WIDE WARM HIGH ENGLISH OFF (1/2) NO EXIT

. ↑ : Gå til øverste menu
- : Formindsk
■ ▶ : Forøg
■ ▼ : Vælg en anden undermenu
- Exit : Afslut

Hovedmenu

Beskrivels

FACTORY RESET

E2281TR

MENJ BRIGHTNESS ORIGINAL RATIO COLOR PRESET LANGUAGE SOUND FACTORY RESET NO(1/2) EXIT

Denne indstilling gendanner alle standardindstillingerne undtagen LANGUAGE (Sprog).

Tryk på knappen ◀, ► for at nulstille med det samme.

E2281VR/E2381VR

MENU SAGHTNESS ORIGINAL RATIO COLOR PRESET BLACK LEVEL LANGUAGE SOUND FACTORY RESET WIDE WARM HIGH ENGLISH OFF NO(U/Z) EXIT

. ↑ :Gå til øverste menu
: Formindsk
: Forøg
■ ▼ :Vælg en anden undermenu
- Exit : Afslut

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer.

Tryk på knappen SUPER+ RESOLUTION for at åbne skæmmenuens hovedmenu.

Menunavn

SUPER+ RESOLUTION NORMAL LOW MEDIUM HIGH EXIT Under menuer Knaptip • ↑ : Gå til øverste menu • ◀► : Flyt • EXIT : Afslut

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrive

SUPER+ RESOLUTION

SUPER+ RESOLUTION NORMAL LOW MEDIUM HIGH EXIT

NORMAL

Vælg denne funktion när gerne du vil bruge produktet ved mest almindelige arbejdsmiljø. Under almindelige mode, SUPER+RESOLUTION funktionen skal slukkes.

SUPER+ RESOLUTION NORMAL LOW MEDIUM HIGH EXIT

LOW

Hvis gerne du vil få en naturlig video skærm med det bløde billede, denne funktion kan hjælpe dig med at få optimal skærm. Det er effektivt til video med små bevægelse eller stille billede.

SUPER+ RESOLUTION NORMAL LOW MEDIUM HIGH EXIT

MEDIUM

Hvis gerne du vil få en behagelig video skærm ved medium niveau mellem LOW og HIGH mode, det kan hjælpe dig med at få optimal skærm. Det er effektivt til UCC og SD niveau video.

SUPER+ RESOLUTION NORMAL LOW MEDIUM HIGH EXIT

HIGH

Hvis gerne du vil få en skarp video skærm med klare billeder, det kan hjælpe dig med at få optimal skærm. Det er effektivt til høje opløsning video skærm og spil.

• ↑ : Gå til øverste menu
  ■◀,▶: Flyt
• Exit : Afslut

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

Tryk på knappen SUPER ENERGY SAVING for at åbne skæmmenuens hovedmenu.

Menunavn Ikoner SUPER ENERGY SAVING ON OFF RESET TOTAL POWER REDUCTION : 26W TOTAL COF REDUCTION : 16g SUPER SAVING AVR LED SAVING VEAT EXIT Knaptip ■ ↑ : Afslut ■ ◀► : Flyt ■ EXIT : Genstart for at vælge undermenu

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu	Undermenu	Beskrive
	ON	Aktiver SUPER ENERGY SAVING funktionen.Når er løbende indstilling ON,farven på SUPER SAVING er grøn.
	OFF	Deaktiver SUPER ENERGY SAVING funktionen.Monitoren er LED SAVING funktionen.Når er løbende indstilling OFF,farven på SUPER SAVING er grå.

BEMÆRK

BESPARELSE DATA(W/h):

	22 tommer	23 tommer
SUPER SAVING	4	5
LED SAVING	15	12

• Besparelse data afhænger af panel. Derfor værdierne skal være forskellige fra hvert panel og panel's sælger.
• LG samler værdierne ved at bruge integrerede funktion med 10 minutter broadcast video signal.
  ■ LED SAVING betyder, at hvor meget strømme kan blive sparet op mens bruger WLED panel i stedet for CCFL panel.
  ■ SUPER SAVING betyder, at hvor meget strømme kan blive sparet op mens bruger SUPER ENERGY SAVING funktionen.

Kontroller følgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede

Er skærmens strømkabel tilsluttet?Lyser strømindikatoren?Blinker strømindikatoren?Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?

Kontroller, om strømkablet er sluttet korrekt til stikkontakten.Tryk på strømkontakten.Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.Prøv at tænde for pc'en.Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.Kontroller indstillingerne under Kontrolpanel -->Skærm ->Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

VIGTIGT

• Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skærmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
●Farven på skærmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?
● Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lg.com.• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.

Audio-funktionen virker ikke
●Billede OK & ingen lyd.	Kontroller om volumen er på "0".Kontroller om lyden er slået fra.HDMI-kabel installeret ordentligt.Hovedtelefonkabel installeret ordentligt.Kontroller lydformatet. Ikke forsynet med komprimeret lydformat.
Skærmtype	54,6 cm (21,5-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 - 75 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)Indgangstype RGB Analog (0,7 Vp-p/75 ohm), Digital
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital)
Strømforbrug	Tændt : 26 W(Typisk)Dvaletilstand < 0,5 WSlukket < 0,5 W
Mål og vægt	Med sokkelBredde 51,4 cmHøjde 38,83 cmDybde 15,81cmVægt (ekskl. emballage) 2,8g
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	19 V —— 2,1 A
AC-DC adapter	Type EADP-40LB B, Delta af FSP Group
Miljøforhold	DriftTemperatur 10° - 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( O ) , Fjernet ( )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)HDMI (TYPE-A) MellemstykkerIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 26 W(Typisk)Dvaletilstand < 0,5 WSlukket < 0,5 W
Mål og vægt	Med sokkelBredde 51,4 cmHøjde 38,83 cmDybde 15,281cmVægt (ekskl. emballage) 2,8 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	19 V --- 2,1 A
AC-DC adapter	Type EADP-40LB B, Delta af FSP Group
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( O ) , Fjernet ( )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	58,4 cm (23-tommer) Active Matrix-TFT LCD-fladskærmGlare-belægningSynligt område, diagonalt : 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)HDMI (TYPE-A) MellemstykkerIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 30 W(Typisk)Dvaletilstand < 0,5 WSlukket < 0,5 W
Mål og vægt	Med sokkelBredde 54,86 cmHøjde 40,81 cmDybde 15,81 cmVægt (ekskl. emballage) 3,1 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	19 V —— 2,1 A
AC-DC adapter	Type EADP-40LB B, Delta af FSP Group
Miljøforhold	DriftTemperatur 10° - 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( O ) , Fjernet ( )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede modes (opløsning)

- D-sub (analog) / DVI-D (digital) INDGANG

E2281TR/E2281VR/E2381VR

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)	Polaritet (H/V)
1	720 x 400	31,468	70	-/+
2	640 x 480	31,469	60	-/-
3	640 x 480	37,500	75	-/-
4	800 x 600	37,879	60	+/+
5	800 x 600	46,875	75	+/+
6	1024 x 768	48,363	60	-/-
7	1024 x 768	60,123	75	+/+
8	1152 x 864	67,500	75	+/+
9	1280 x 1024	63,981	60	+/+
10	1280 x 1024	79,976	75	+/+
11	1680 x 1050	65,290	60	-/+
*12	1920 x 1080	67,500	60	+/+

*Anbefalet indstilling

HDMI video INDGANG

E2281VR/E2381VR

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	480P	31,50	60
2	576P	31,25	50
3	720P	37,50	50
4	720P	45,00	60
5	1080i	28,12	50
6	1080i	33,75	60
7	1080P	56,25	50
8	1080P	67,50	60

Indikator

TILSTAND	LED-farve
Tændt	Blå
Dvaletilstand	Rød
Slukket	Slukket

Sørg for at læse Sikkerhedsmæssige foranstalt-ninger, før du tager produktet i brug.

Opbevar Brugervejledningen (CD) på et lettil-gængeligt sted med henblik på senere brug.

Modellen og serienummeret for apparatet er pla-ceret på bagsiden og den ene side af apparatet. Registrer det nedenfor, så du har det i tilfælde af behov for service.

MODEL

FABRIKATION
