BRUGSANVISNING E2341V-BN LG

Du bedes læse brugervejledningen grundigt igennem, før du betjener enheden. Gem brugervejledningen til evt. senere brug.

LCD-SKÆRM MODELLER

E2241 V

E2341V

E2341VG

E2441V

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
  ■ Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet. Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).

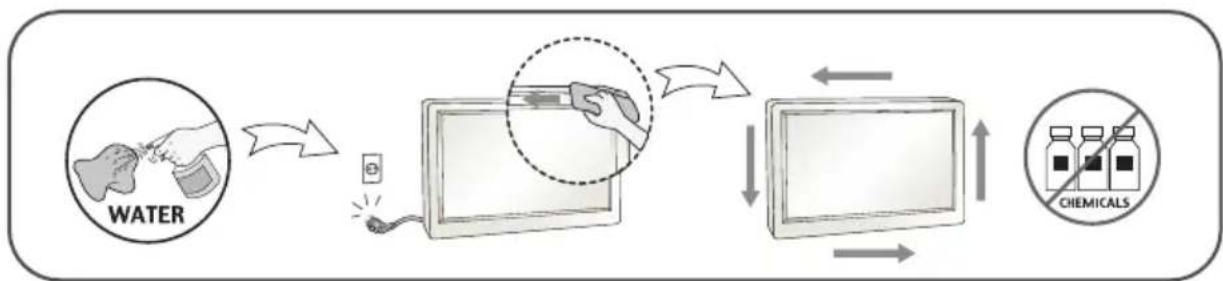

• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse

■ Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
■ Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

!!! Tak fordi du valgte LGE produkter !!!

Brugsvejledning/Kort

Strømledning
(Afhængig af landet)

DVI-D Signalkabel
(Denne funktion er ikke tilgængelig i alle lande.)

15 ben D-Sub Signalkabel
(Dette signalkabel skal være fastgjort på dette produkt før forsendelsen, hvis det skal opsættes.)

BEMAERK:

• Tilbehøret kan se anderledes ud end det, der vises her.
• Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI-D kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

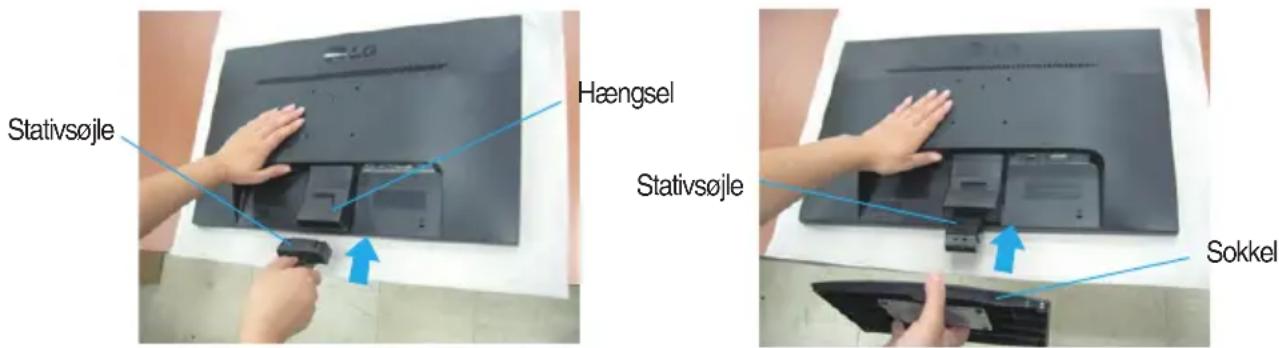

Montering af soklen (A type)

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

1. Monter stativsøjlen på produktet i den korrekte retning som vist på billedet. Tryk, indtil du hører et "klik".

2. Monter soklen (forside, bagside) på stativsøjlen i den korrekte retning.

Stativsøjle Hængsel Stativsøjle Sokkel

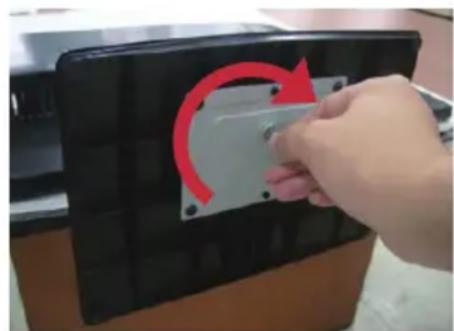

1. Brug en mønt for at fastgøre skruen med uret på bagsiden af stativet.

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

Vigtigt

• Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
• Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

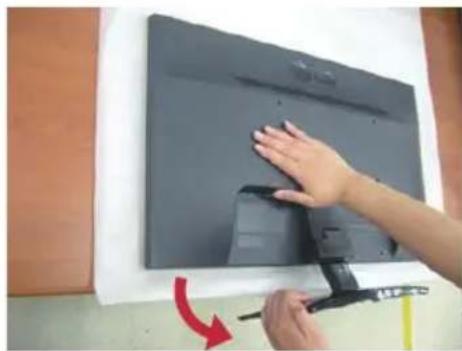

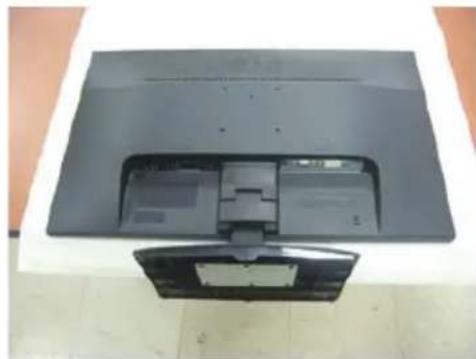

Sådan fjernes stativet:

1. Læg en pude eller en blød klud på en jævn overflade.

1. Fjern stativet og basisen fra produkttet ved hjælp af rigtige retning, som vist nedenfor.

1. Læg skærmen med forsiden nedad på puden eller det bløde stykke stof.

1. Brug en mønt på bagsiden af basisen, gør skruer mod uret for at løslade.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

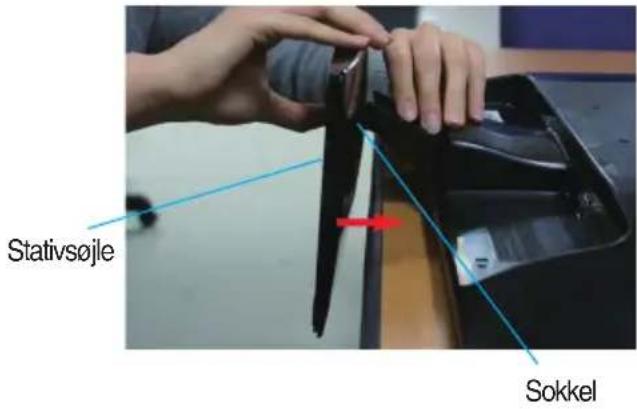

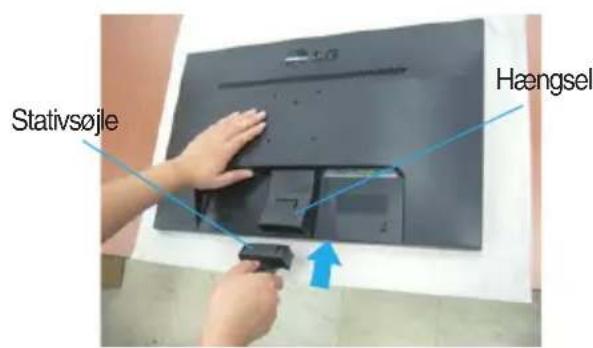

Montering af soklen (B type)

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

1. Monter stativsøjlen på produktet i den korrekte retning som vist på billedet. Tryk, indtil du hører et "klik".

2. Monter soklen (forside, bagside) på stativsøjlen i den korrekte retning.

Stativsøjle Hængsel

Stativsøjle Sokkel

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

• Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
• Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

Sådan fjernes stativet:

1. Læg en pude eller en blød klud på en jævn overflade.

2. Læg skærmen med forsiden nedad på puden eller det bløde stykke stof.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Montering af soklen (C type)

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

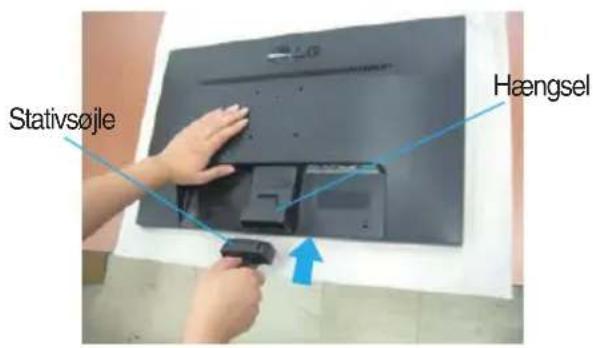

1. Monter stativsøjlen på produktet i den korrekte retning som vist på billedet. Tryk, indtil du hører et "klik".

Stativsøjle Hængsel

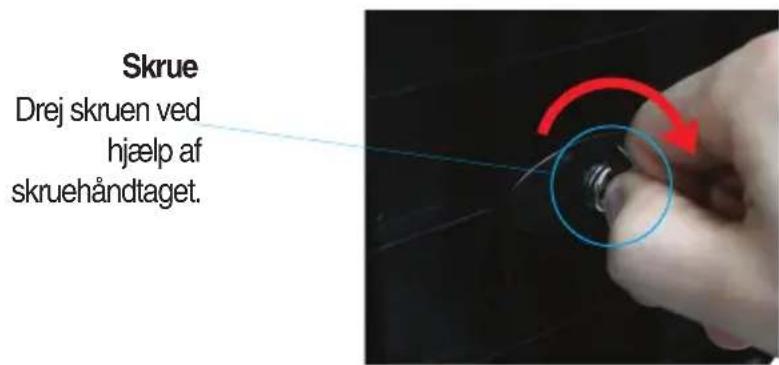

1. Drej skruen til højre for at fastgøre skærmen på standfoden.

Skrue Drej skruen ved hjælp af skruehåndtaget.

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

Vigtigt

• Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
• Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

Sådan fjernes stativet:

1. Læg en pude eller en blød klud på en jævn overflade.

2. Læg skærmen med forsiden nedad på puden eller det bløde stykke stof.

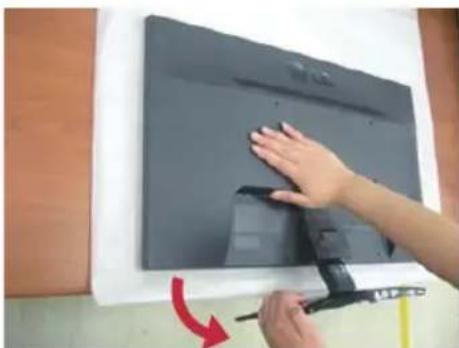

1. For at tage standfoden ud af skærmen skal du folde skruehåndtaget ud og dreje det til venstre.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

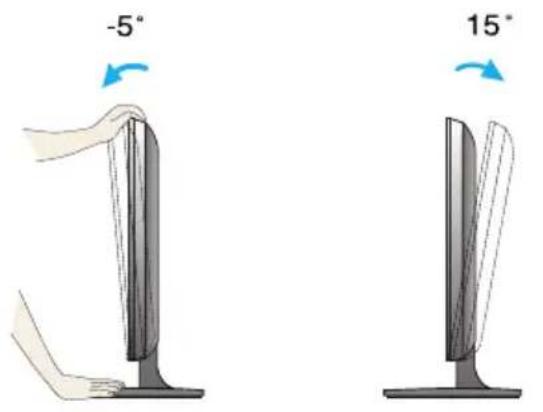

Placering af skærmen

-Efter installation tilpasses vinklen som vist nedenfor.

1. Du kan indstille skærmen på forskellige måder.

- Opseg nagiba: -5^ 15^

-5° 15°

• Rør ikke og tryk ikke på skærmen, når du indstiller monitorens vinkel.
• Pas på ikke at sætte fingrene mellem skærmen og stativsøjlen, når du justerer skærmens vinkel. Du kan få fingrene i klemme.

- For at opnå en ergonomisk korrekt og behagelig arbejdsposition anbefales det, at skærmen aldrig vippes mere end 5 grader fremad.

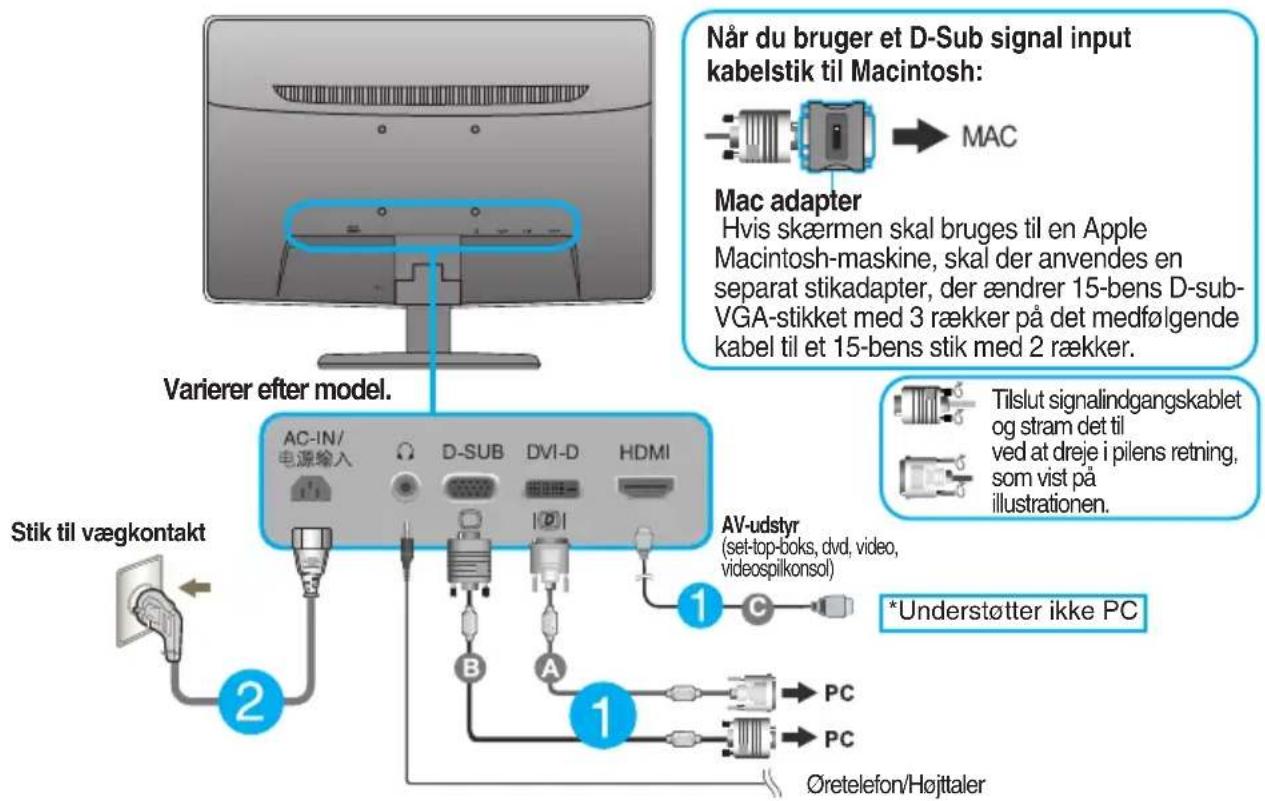

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet

© Tilslut HDMI kablet

B Tilslut D-sub (analogt signal) kablet

BEMAERK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.


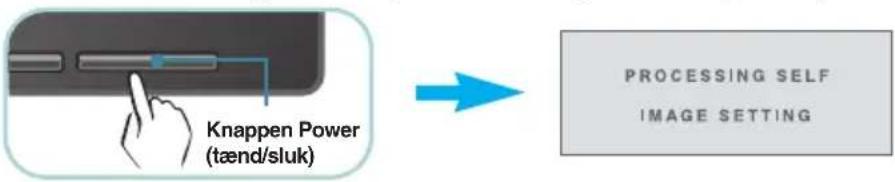

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

Knappen Power (tænd/sluk) PROCESSING SELF IMAGE SETTING

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimal i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

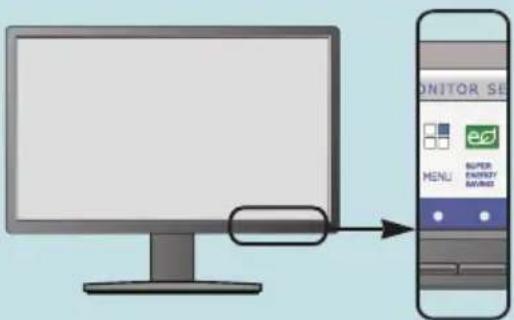

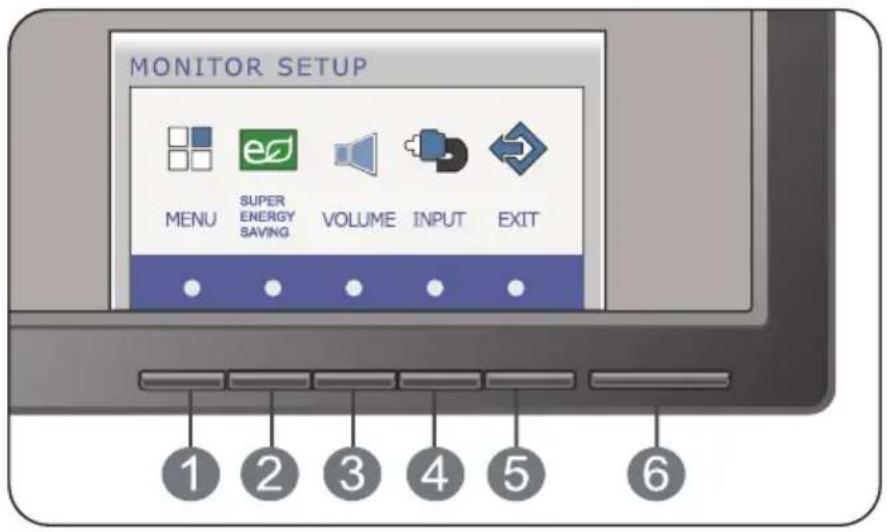

Kontrolelementer på frontpanelet

For D-SUB og DVI indgang

MONITOR SETUP MENU SUPER ENERGY SAVING AUTO INPUT EXIT 1 2 3 4 5 6

Kun for HDMI indgang

MONITOR SETUP MENU SUPER ENERGY SAVING VOLUME INPUT EXIT 1 2 3 4 5 6

1 Knappen MENU

OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skæmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (Skæmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

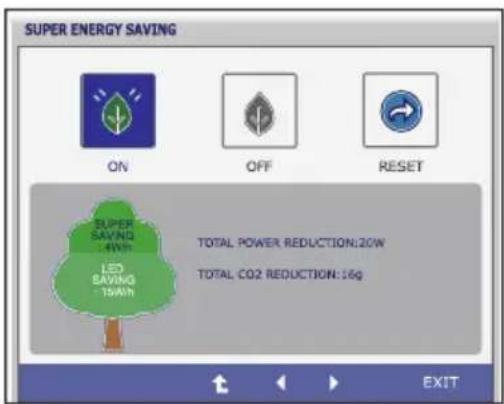

KnappenSUPER ENERGY SAVING

Brug denne knap for at indkomme i SUPER ENERGY SAVING menuen.

For yderligere oplysninger, se side 19.

Knappen AUTO (Automatisk)

Hvis gerne du vil justere dine display indstillinger, tryk på AUTO knappen på MONITOR SETUP OSD. (Kun analog-mode)

Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.

Den bedste opløsning til en

Brug denne knap for at vælge indgangskilde.

Hvis er der to eller flere indgangssignaler bliver tilsluttet, du kan vælge ønskede indgangssignal (D-SUB/DVI/HDMI). Når er der kun et signal bliver tilsluttet, det skal opdages automatiske.. Default indstilling er D-Sub.

Knappen EXIT

Afslut OSD.

Knappen Power (tænd/sluk) & Strømindikator

Brug denne knap til at tænde og slukke for skærmen.

Farven af power indikaoren er blå hvis skærmen fungerer korrekt (On Mode). Hvis skærmen kører med Sleep Mode, power indikatoren skal blinke blå.

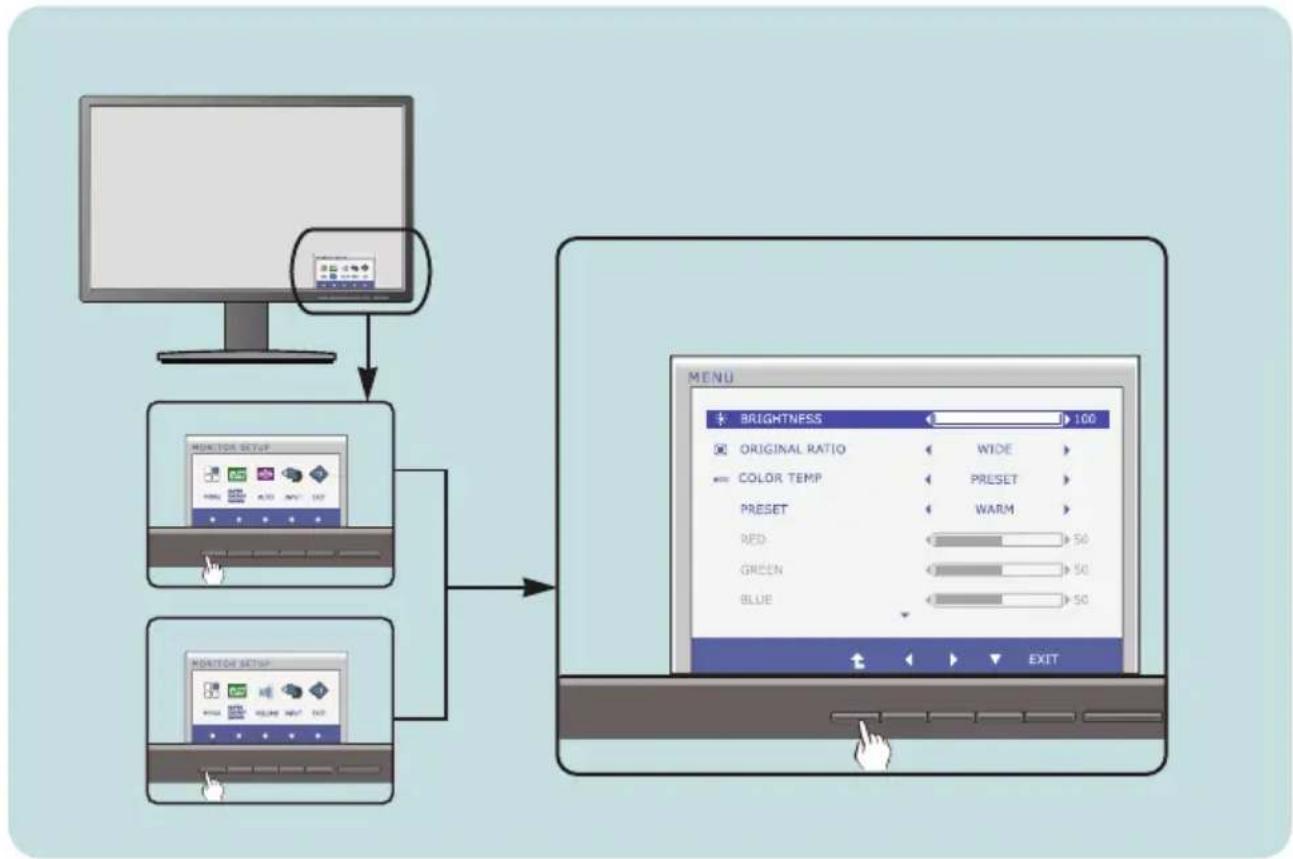

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

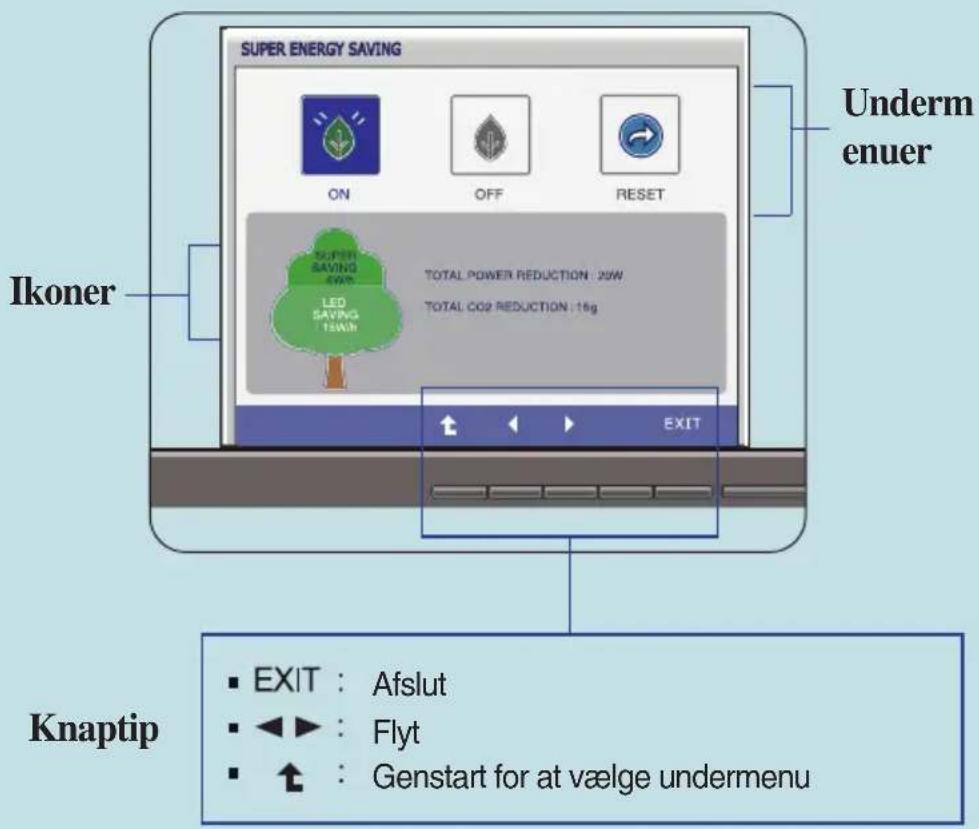

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

1 Tryk på den vilkårlige Knap, hovedmenuen af OSD skal vises.
2 Vælg en funktion ved hjælp af den tilsvarende Knap.
3 Brug knapperne ◀/▶ /▼ til at indstille billedet til det ønskede niveau. Brug knappen til at vælge andre elementer i undermenuerne.
4 Tryk på EXIT knappen for at afslutte fra OSD.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne.

DSUB : D-SUB (Analog signal) indgang

DVI-D : DVI-D(Digital signal) indgang

HDMI : HDMI signal

Hovedmenu Undermenu Understøttet indgang		Beskrivels
MENU	BRIGHTNESS	DSUBDVI-DHDMI	Bruges til at justere billedets lysstyrke
	ORIGINAL RATIO		Justering af billedstørrelse
	COLOR TEMP (PRESET/USER)		Bruges til at tilpasse farverne i skæmbilledet
	CONTRAST		Bruges til at justere billedets kontrast
	BLACK LEVEL	HDMI	Indstille offset-niveau
	LANGUAGE	DSUBDVI-DHDMI	Bruges til at forbedre skæmbilledets klarhed, stabilitet og skarphed
	FACTORY RESET

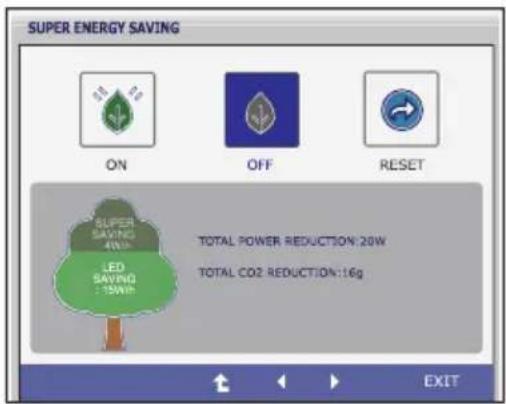

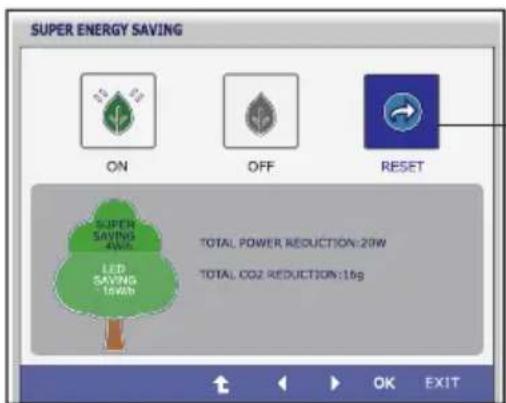

SUPER ENERGY SAVING	ON	DSUBDVI-DHDMI	Aktiver SUPER ENERGY SAVING funktionen.
	OFF		Deaktiver SUPER ENERGY SAVING funktionen.
	RESET		Initialiser SUPER ENERGY SAVING og indstil til “OFF” mode.
VOLUME		HDMI	For at regulere lydstyrke

BEMAERK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (16-21).

Hovedmenu

Undermenu

Beskrivels

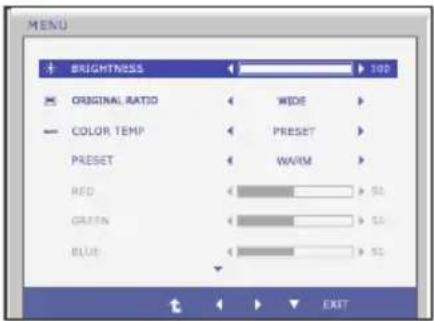

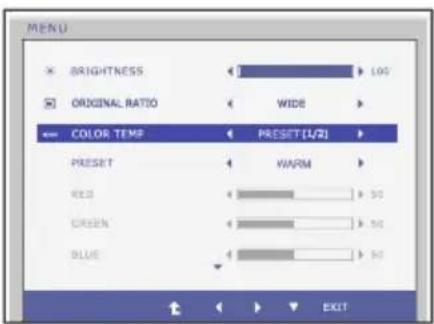

BRIGHTNESS

MENU BRIGHTNESS ORIGINAL RATIO COLOR TEMP Preset RED GREEN BLUE WIDE PRESET WARM S1 S2 S3 S4 EXIT

* Denne funktion kan kun køre hvis indgangsopløsning er lavere end monitor forhold (16:9).

COLOR TEMP

MENU BRIGHTNESS LOG ORIGINAL RATIO WIDE COLOR TEMP PRESST(L/2) PRESST WARM RED 50 GREEN 50 BLUE 50 EXIT

PRESET (FORUDIND STIL)

Vælg skærmfarven.

• WARM: Indstil skærm til varm farve temperatur.
  • MEDIUM: Indstil skærm til medium farve temperatur.
  • COOL: Indstil skærm til kølig farve temperatur.

- Exit : Afslut

USER

RED(R∅D)

Angiv dine egne niveauer for rød.

■◀,▶,▼ : Flyt
• ↑ : Vælg en anden undermenu.

GREEN(GR∅N)

Angiv dine egne niveauer for grøn.

BLUE(BLÅ)

Angiv dine egne niveauer for blå.

Hovedmenu

Beskrivels

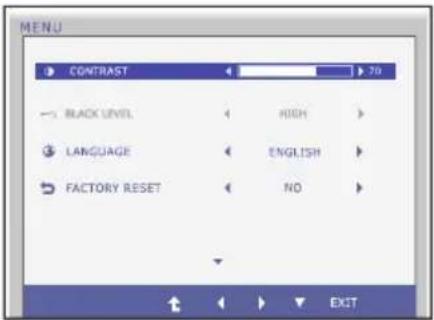

CONTRAST

MENU CONTRAST 70 BLACK LEVEL HIGH LANGUAGE ENGLISH FACTORY RESET NO EXIT

Bruges til at justere billedets kontrast.

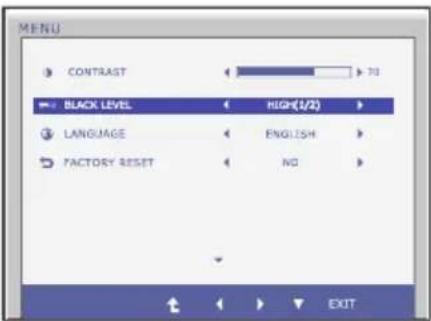

BLACK LEVEL

(Kun for HDMI indgang)

MENU CONTRAST 30 BLACK LEVEL HIGH(1/2) LANGUAGE ENGLISH FACTORY RESET NO EXIT

Du kan indstille offset-niveauet. Hvis du vælger "HIGH"(Høj), bliver skærmen lys, og hvis du vælger "LOW"(Lav), bliver skærmen mørk. (kun til HDMI indgang)

* Offset? Som kriterium for videosignal er dette det mørkeste skæmbillede, som kan vises på skærmen.

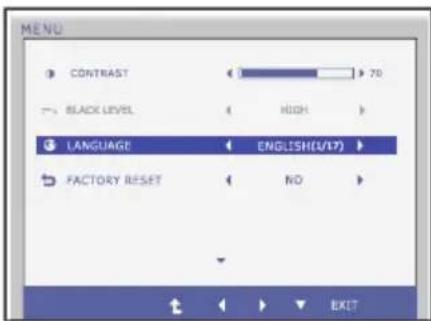

LANGUAGE

MENU CONTRAST 70 BLACK LEVEL HIGH LANGUAGE ENGLISH(1/17) FACTORY RESET NO EXIT

Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.

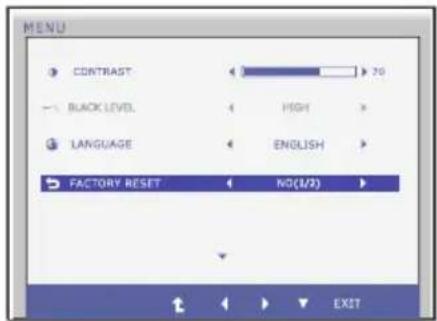

FACTORY RESET

MENU CONTRAST 70 BLACK LEVEL HIGH LANGUAGE ENGLISH FACTORY RESET NO(1/2) EXIT

Denne indstilling gendanner alle standardindstillingerne undtagen

LANGUAGE (Sprog).

Tryk på knappen◀,▶ for at nulstille med det samme.

• Exit : Afslut
  ■◀,▶,▼ : Flyt
  • ↑ : Vælg en anden undermenu.

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

MONITOR SE MENU SUPER ENERGY MENU

Tryk på knappen SUPER ENERGY SAVING for at åbne skæmmenuens hovedmenu.

Menunavn

SUPER ENERGY SAVING ON OFF RESET Ikoner TOTAL POWER REDUCTION : 20W TOTAL CO2 REDUCTION : 16g EXIT Knaptip • EXIT : Afslut • ◀► : Flyt • ↑ : Genstart for at vælge undermenu

BEMÆRK:

- Det sprog, der anvendes i skæmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrive

SUPER ENERGY SAVING ON OFF RESET SUPER SAVING -4Wh LED SAVING -19Wh TOTAL POWER REDUCTION:20W TOTAL CO2 REDUCTION:16g EXIT

ON

Aktiver SUPER ENERGY SAVING funktionen. Når er løbende indstilling ON, farven på SUPER SAVING er grøn.

SUPER ENERGY SAVING ON OFF RESET SUPER SAVING 40W LED SAVING 15W TOTAL POWER REDUCTION: 20W TOTAL CO2 REDUCTION: 16g EXIT

OFF

Deaktiver SUPER ENERGY SAVING funktionen. Monitoren er LED SAVING funktionen. Når er løbende indstilling OFF, farven på SUPER SAVING er grå.

SUPER ENERGY SAVING ON OFF RESET SUPER SAVING 4W TOTAL POWER REDUCTION:20W LED SAVING 10W TOTAL CO2 REDUCTION:15g ↑ ◀ ▶ OK EXIT

RESET

Slet værdierne på TOTAL POWER REDUCTION og TOTAL CO2 REDUCTION.

SUPER ENGRY SAVING + RIGHT THIS ENGRY SAVING WILL BE SELECTED DO YOU WANT TO RESET? Yes No SUPER ENGRY SAVING + NEXT THIS ENGRY SAVING WILL BE SELECTED DO YOU WANT TO RESET? Yes No

■ Exit : Afslut
■◀,▶:Flyt
- ↑ : Vælg en anden undermenu.
■ OK : Vælg
■ TOTAL POWER REDUCTION : Hvor meget strømme har du sparet op mens monitoren i brugen.
- TOTAL CO2 REDUCTION : /Endr TOTAL POWER REDUCTION til TOTAL CO2 REDUCTION.

BEMÆRK

BESPARELSE DATA(W/h):

	22 tommer	23 tommer	24 tommer
SUPER SAVING	4	5	5
LED SAVING	15	12	17

• Besparelse data afhænger af panel. Derfor værdierne skal være forskellige fra hvert panel og panel's sælger.
• LG samler værdierne ved at bruge integrerede funktion med 10 minutter broadcast video signal.
  ■ LED SAVING betyder, at hvor meget strømme kan blive sparet op mens bruger WLED panel i stedet for CCFL panel.
  ■ SUPER SAVING betyder, at hvor meget strømme kan blive sparet op mens bruger SUPER ENERGY SAVING funktionen.

Kontroller følgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede

Er skærmens strømkabel tilsluttet?Lyser strømindikatoren?Blinker strømindikatoren?Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?

Kontroller, om strømkablet er sluttet korrekt til stikkontakten.Tryk på strømkontakten.Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.Prøv at tænde for pc'en.Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.Kontroller indstillingerne under Kontrolpanel -->Skærm -->Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

VIGTIGT

• Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skærmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
●Farven på skæmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?
● Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lg.com.• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.

Audio-funktionen virker ikke
●Billede OK & ingen lyd.	Kontroller om volumen er på "0".Kontroller om lyden er slået fra.HDMI-kabel installeret ordentligt.Hovedtelefonkabel installeret ordentligt.Kontroller lydformatet. Ikke forsynet med komprimeret lydformat.
Skærmtype	54,6 cm (21,5-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)HDMI (TYPE-A) MellemstykkerIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 24 W(Typisk)Dvaletilstand < 0,3 WSlukket < 0,3 W
Mål og vægt	Med sokkelBredde 50,90 cmHøjde 38,80 cmDybde 16,60 cm	Uden sokkelBredde 50,90 cmHøjde 32,20 cmDybde 5,80 cm
	Vægt (ekskl. emballage)	3,4 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	58,4 cm (23-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)HDMI (TYPE-A) MellemstykkerIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 28 W(Typisk)Dvaletilstand < 0,3 WSlukket < 0,3 W
Mål og vægt	Med sokkelBredde 54,60 cmHøjde 40,70 cmDybde 20,20 cm	Uden sokkelBredde 54,60 cmHøjde 34,20 cmDybde 5,7 cm
	Vægt (ekskl. emballage) 3,4 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	58,4 cm (23-tommer) Active Matrix-TFT LCD-fladskærmGlare-belægningSynligt område, diagonalt : 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)HDMI (TYPE-A) MellemstykkerIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 28 W(Typisk)Dvaletilstand < 0,3 WSlukket < 0,3 W
Mål og vægt	Med sokkelBredde 54,60 cmHøjde 40,70 cmDybde 20,20 cm	Uden sokkelBredde 54,60 cmHøjde 34,20 cmDybde 5,7 cm
	Vægt (ekskl. emballage) 3,4 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	60,97 cm (24-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 60,97 cm0,277 mm x 0,277 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)HDMI (TYPE-A) MellemstykkerIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 25 W (Typisk)Dvaletilstand < 0,3 WSlukket < 0,3 W
Mål og vægt	Med sokkelBredde 56,93 cmHøjde 41,91 cmDybde 17,93 cm	Uden sokkelBredde 56,93 cmHøjde 35,43 cmDybde 5,93 cm
	Vægt (ekskl. emballage) 4,0 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,2 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede opløsninger

DSUB/DVI timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)	Polaritet (H/V)
1	720 x 400	31,468	70	-/+
2	640 x 480	31,469	60	-/-
3	640 x 480	37,500	75	-/-
4	800 x 600	37,879	60	+/+
5	800 x 600	46,875	75	+/+
6	1024 x 768	48,363	60	-/-
7	1024 x 768	60,123	75	+/+
8	1152 x 864	67,500	75	+/+
9	1280 x 1024	63,981	60	+/+
10	1280 x 1024	79,976	75	+/+
11	1680 x 1050	65,290	60	-/+
*12	1920 x 1080	67,500	60	+/+

*Anbefalet indstilling

HDMI timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	480P	31,50	60
2	576P	31,25	50
3	720P	37,50	50
4	720P	45,00	60
5	1080i	28,12	50
6	1080i	33,75	60
7	1080P	56,25	50
8	1080P	67,50	60

Indikator

TILSTAND	LED-farve
Tændt	Blå
Dvaletilstand	Blinker Blåt
Slukket	Slukket

Denne skærm overholder specifikationerne for pladen til vægmontering og udvekslingsenheden.

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

1. Fjern stativet og basisen fra produkttet ved hjælp af rigtige retning, som vist nedenfor.

1. For at tage standfoden ud af skærmen skal du folde skruehåndtaget ud og dreje det til venstre.

3. Monter pladen til vægmontering.

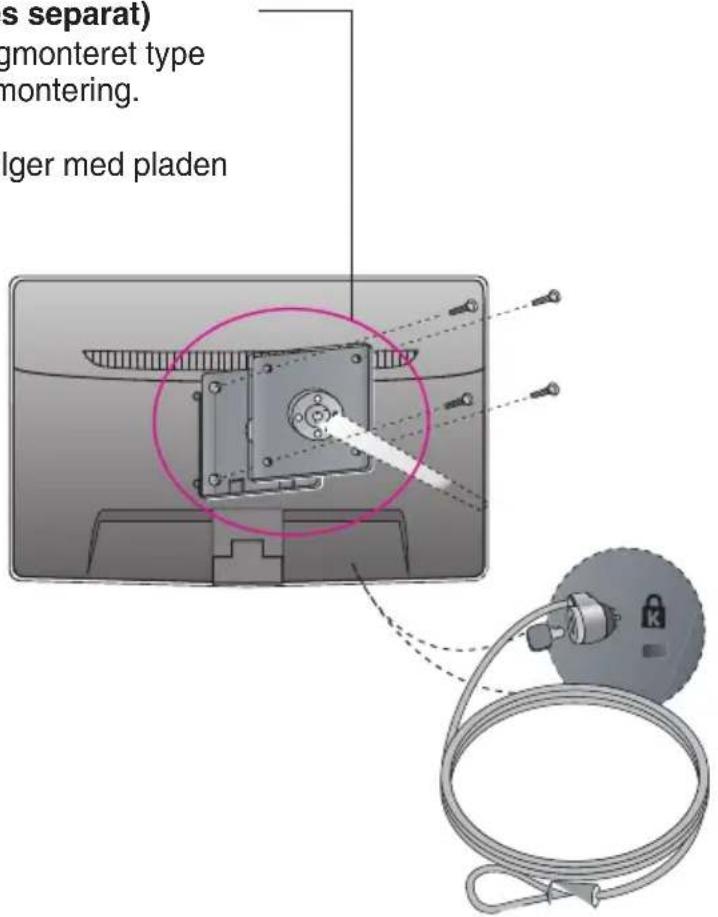

Plade til vægmontering (købes separat)

Dette er en sokkeltype eller vægmonteret type og kan sluttes til pladen til vægmontering. Yderligere oplysninger findes i installationsvejledningen, der følger med pladen til vægmontering.

(s separat) gmonteret type montering. ger med pladen

Kensington-sikkerhedsstik

Tilsluttes et låsekabel, der kan købes separat i de fleste computerforretninger.

BEMÆRK

• Kun VESA-kompatibel i forbindelse med afstand til skruemonteringsbeslag og skruemonteringsspecifikationer.
  ■ VESA-standarden skal anvendes som beskrevet herunder.
  * 784,8 mm og mindre (30,9 tomme)
• Tykkelse på plade til vægmontering: 2,6 mm
• Skrue: 4,0 mm x gevindstigning 0,7 mm x længde 10 mm
  * 787,4 mm and above (31,0 tomme)
• Du skal anvende standard VESA plade og skruer til vægmontering.

Sørg for at læse Sikkerhedsmæssige foranstaltninger, før du tager produktet i brug. Opbevar Brugervejledningen (CD) på et lettilgængeligt sted med henblik på senere brug.

Denne model og SET serienummer er placeret på bagsiden eller den ene side af SET. Skriv det venligst ned, hvis du nogenside skulle få brug for service.

MODEL

FABRIKATION
