BRUGSANVISNING W1946T-BF LG

Læs afsnittet Vigtige sikkerhedsforanstaltninger, inden dette produkt tages i brug.

Opbevar brugerhåndbogen (cd-rom'en) på et tilgængeligt sted, så den er nem at få fat på, hvis den skal bruges på et senere tidspunkt.

Hvis produktet skal til service, skal forhandleren have de oplysninger, der står på etiketten på enheden.huoltoa.

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
  ■ Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet. Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

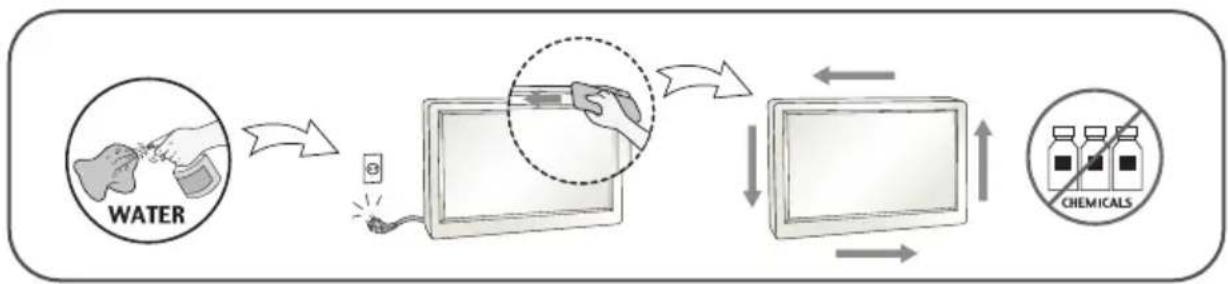

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).
• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

Ompakning

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse (Kun, Hg-lampe anvendt LCD Monitor)

Det lysstofrør, som bruges i denne skærm, indeholder en lille smule kviksølv.
- Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
■ Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

!!! Tak fordi du valgte LGE produkter !!!

Brugsvejledning/Kort

Strømledning
(Afhængig af landet)

DVI-D Signalkabel

15 ben D-Sub Signalkabel
(Denne funktion er ikke tilgængelig i alle lande.) (Kun W1946T/W1946TN/W2046T/W2246T/W2346T)
(Dette signalkabel skal være fastgjort på dette produkt før forsendelsen, hvis det skal opsættes.)

BEMÆRK:

• Tilbehøret kan se anderledes ud end det, der vises her.
  ■ Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI-D kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

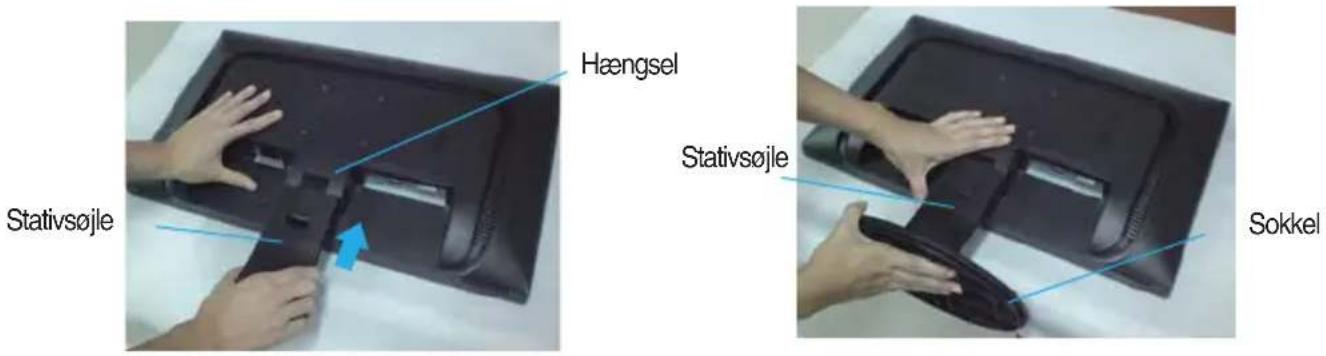

Montering af soklen

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

1. Monter stativsøjlen på produktet i den korrekte retning som vist på billedet. Tryk, indtil du hører et "klik".

2. Monter soklen (forside, bagside) på stativsøjlen i den korrekte retning.

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

Vigtigt

• Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
• Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

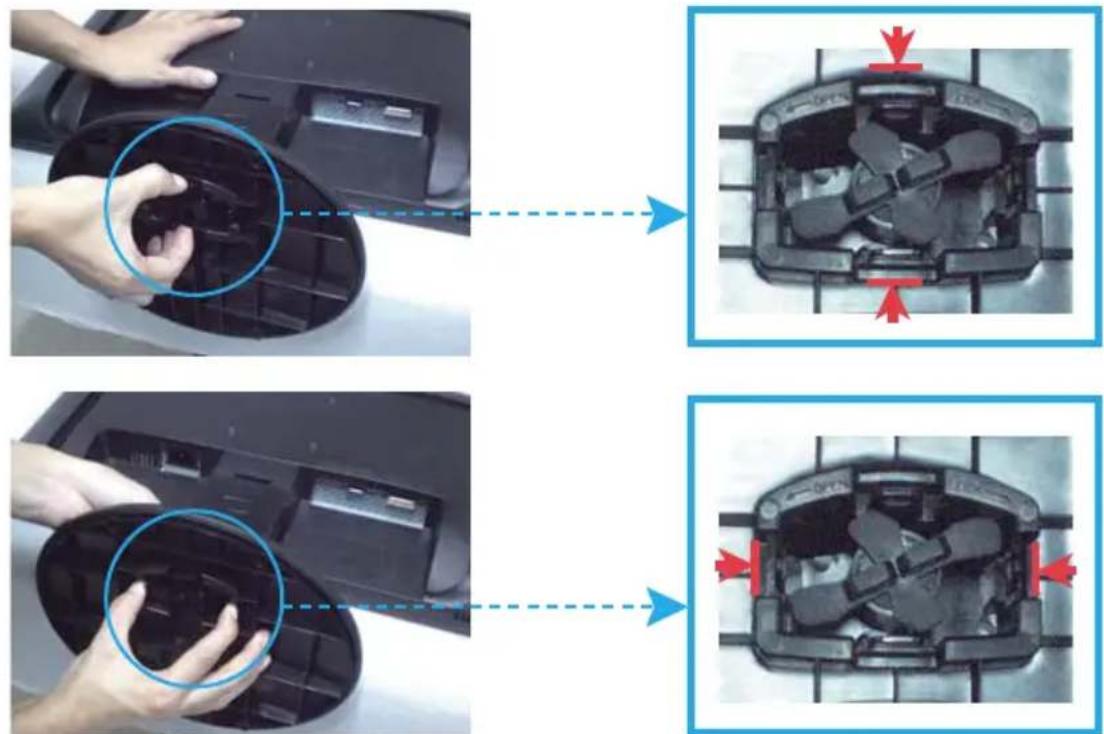

Sådan fjernes stativet:

1. Læg en pude eller en blød klud på en jævn overflade.

2. Læg skærmen med forsiden nedad på puden eller det bløde stykke stof.

Hvis du ikke kan frigøre foden, selvom låseknappen er i frigørelsesposition, skal du skubbe den viste knap nedad og prøve igen.

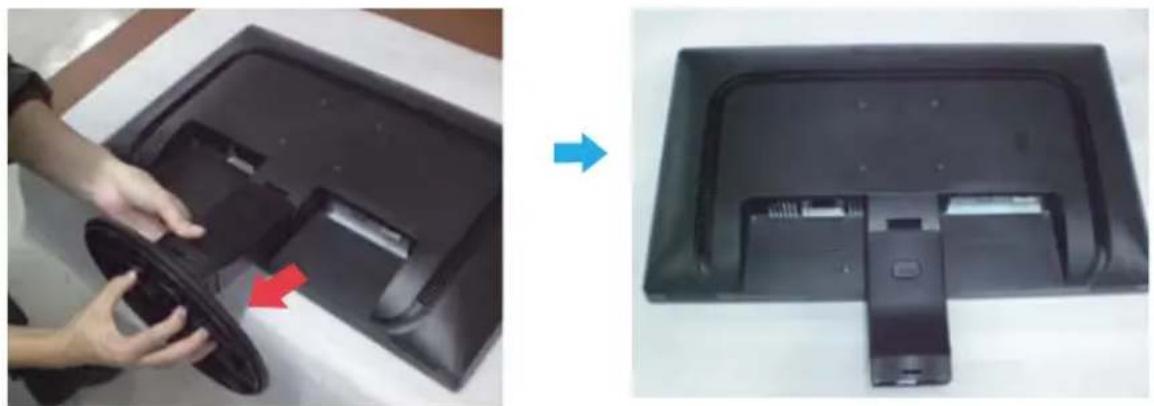

Tilslutning af skærmen

1. Træk stammen ud for at fjerne den.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Placering af skærmen

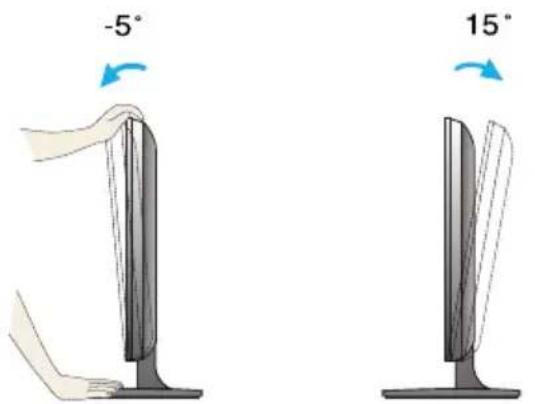

-Efter installation tilpasses vinklen som vist nedenfor.

1. Du kan indstille skærmen på forskellige måder.

- Opseg nagiba: -5^ 15^

■ Rør ikke og tryk ikke på skærmen, når du indstiller monitorens vinkel.
- Pas på ikke at sætte fingrene mellem skærmen og stativsøjlen, når du justerer skærmens vinkel. Du kan få fingrene i klemme.

- For at opnå en ergonomisk korrekt og behagelig arbejdsposition anbefales det, at skærmen aldrig vippes mere end 5 grader fremad.

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet

B Tilslut D-sub (analogt signal) kablet

BEMAERK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

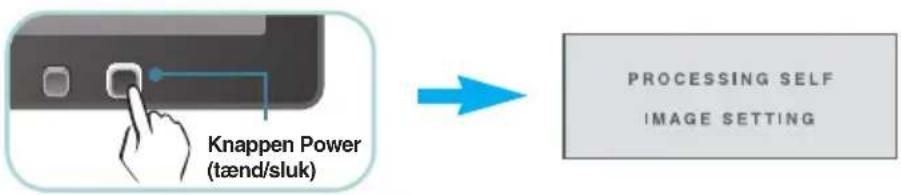

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

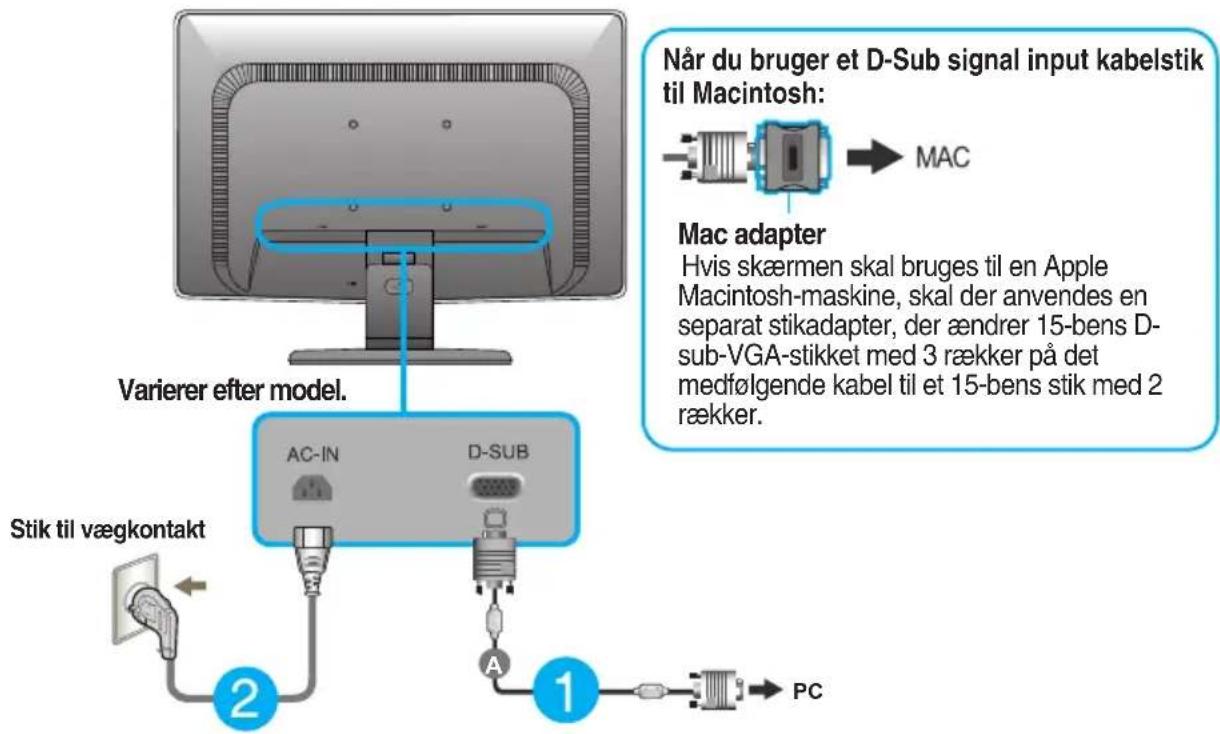

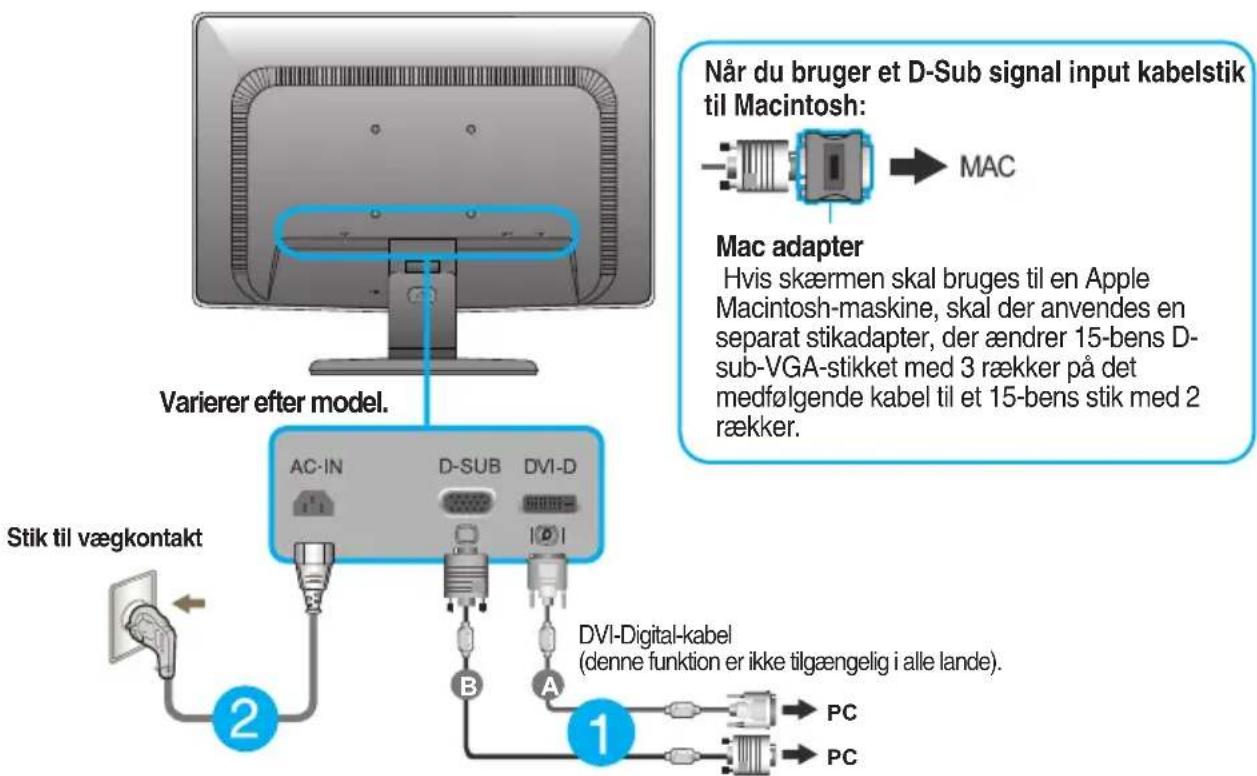

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut D-sub (analogt signal) kablet

BEMAERK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk.

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

Brug af kabel indehaveren (Denne ansigtstræk kan ikke bruges i alle moder.)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skæmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (Skæmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

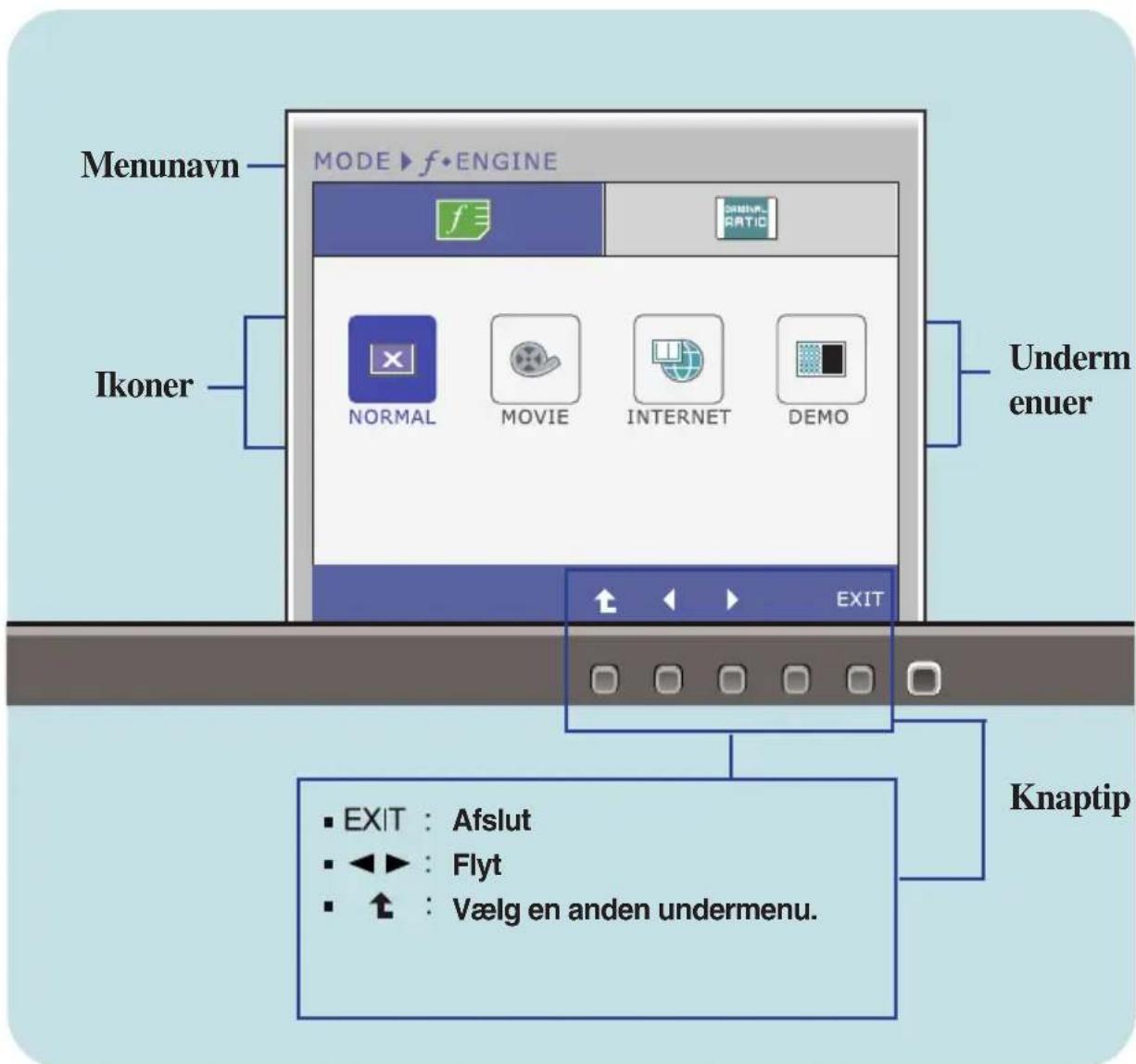

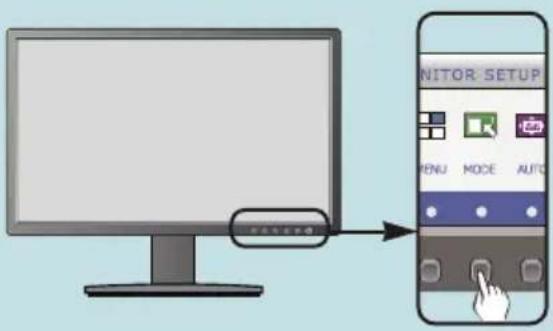

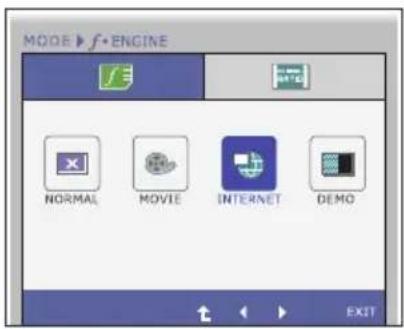

Knappen MODE

Med denne knap kan du gå til funktionerne F-ENGINE, ORIGINAL RATIO

For yderligere oplysninger, se side 20.

Knappen AUTO (Automatisk)

Automatisk billedjustering

Hvis du vil justere skærmindstillingerne, skal du altid trykke på knappen AUTO (Automatisk), inden skæmmenuen åbnes. (Kun analog-mode) Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.

Den bedste opløsning til en

W1946S/W1946SN/W1946T/W1946TN : 1360 x 768

W2046S/W2046T : 1600 x 900

W2246S/W2346S/W2246T/W2346T : 1920 x1080

Knappen INPUT (Kilde-genvej)

Når to indgangssignaler er tilsluttet, kan du vælge det indgangssignal (D-Sub/DVI) du ønsker. Når der kun er tilsluttet et signal, findes det automatisk.

Standardindstillingen er D-Sub.

(Kun W1946T/W1946TN/W2046T/W2246T/W2346T)

Knappen EXIT

Afslut OSD.

Knappen Power (tænd/sluk) & Strømindikator

Brug denne knap til at tænde og slukke for skærmen.

Power indikatoren er hvid-farve hvis displayet kører normalt (On Mode). Hvis displayet kører med Søvn Mode (Energibesparende Mode), power indikatoren blinker med hvid-farve.

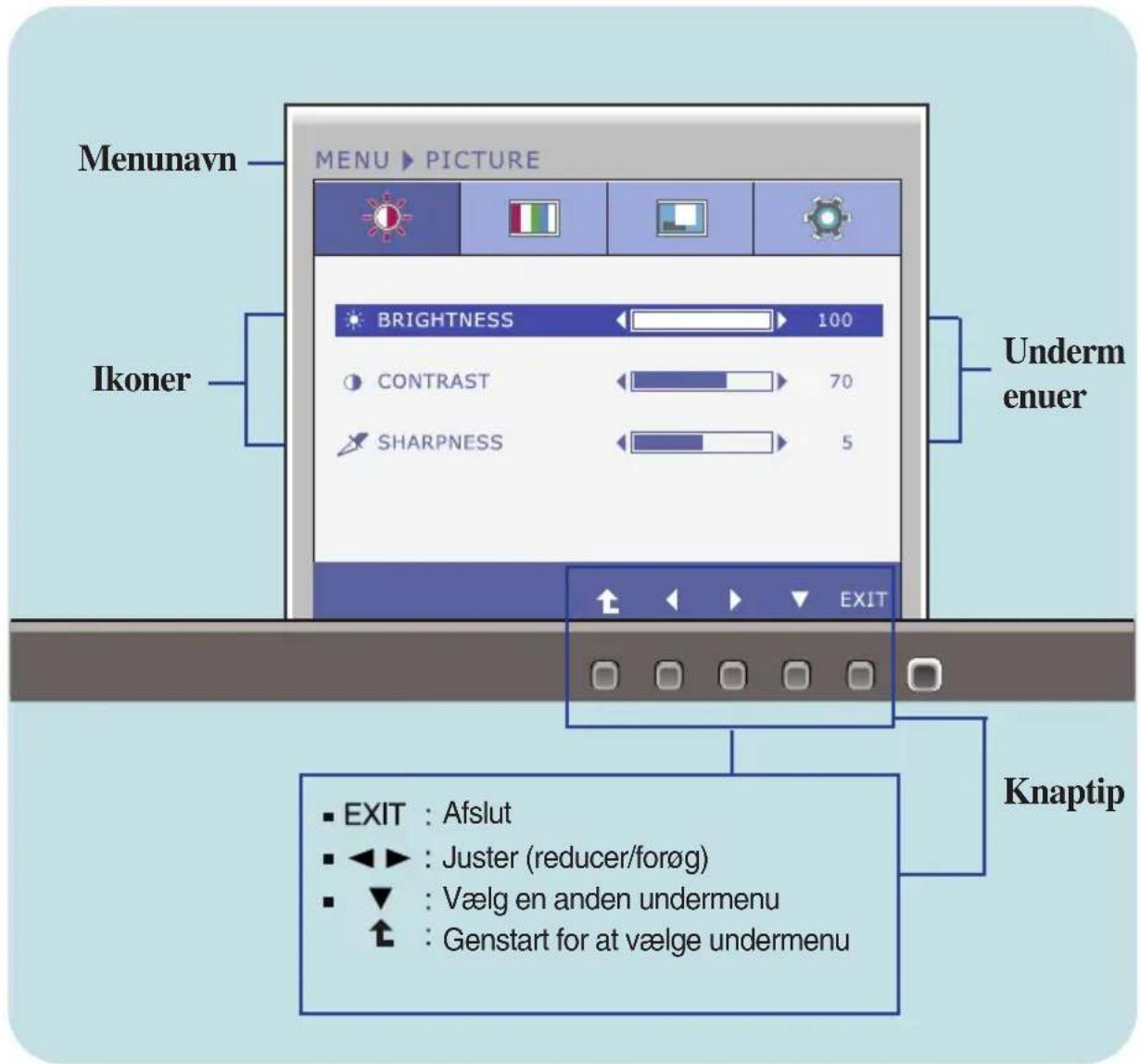

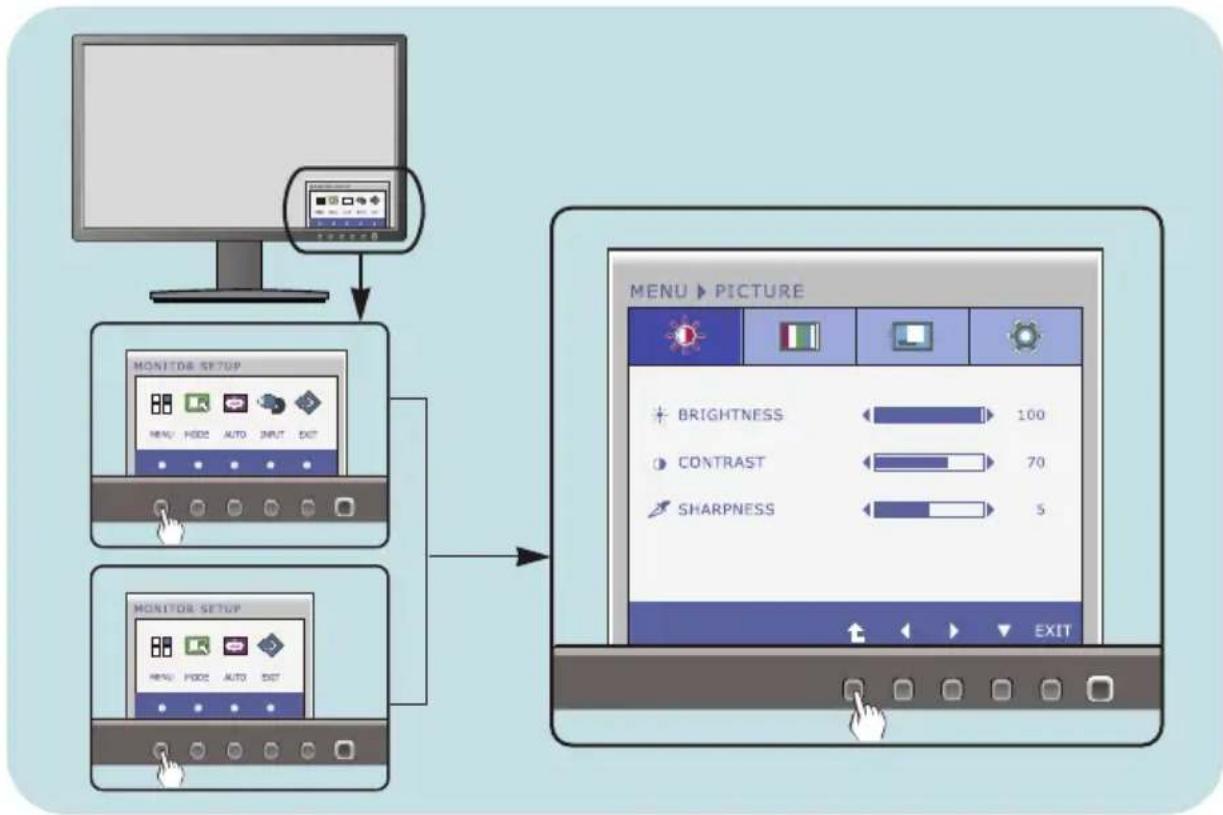

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:


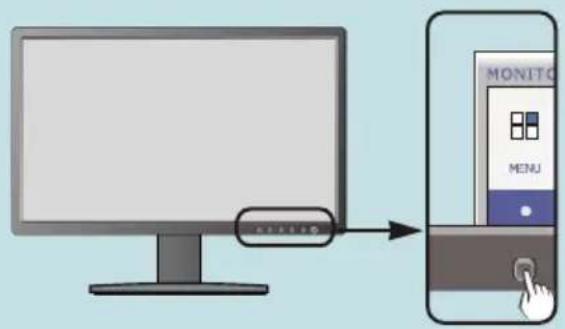

1 Tryk på den vilkårlige Knap, hovedmenuen af OSD skal vises.
2 Vælg en funktion ved hjælp af den tilsvarende Knap.
3 Brug knapperne ◀/▶ til at indstille billedet til det ønskede niveau. Brug knappen tilat vælge andre elementer i undermenuerne.
4 Tryk på EXIT knappen for at afslutte fra OSD.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne.

DSUB : D-SUB (Analog signal) indgang

DVI-D : DVI-D(Digital signal) indgang

Hovedmenu Undermenu Understøttet indgang		Beskrivels
PICTURE	BRIGHTNESSCONTRASTSHARPNESS	DSUBDVI-D	For at regulere klarhed, kontrast og skarphed til skærmen
COLOR	COLOR TEMP(PRESET / USER)	DSUBDVI-D	Bruges til at tilpasse farverne i skærmbilledet
	GAMMA
DISPLAY	HORIZONTALVERTICAL	DSUB	Bruges til at justere billedets position
	CLOCKPHASE	DSUB	Bruges til at forbedre skærmbilledets klarhed, stabilitet og skarphed
OTHERS	LANGUAGEPOWER INDICATOR	DSUBDVI-D	Bruges til at forbedre skærmbilledets klarhed, stabilitet og skarphed
	WHITE BALANCE	DSUB
	FACTORY RESET	DSUBDVI-D

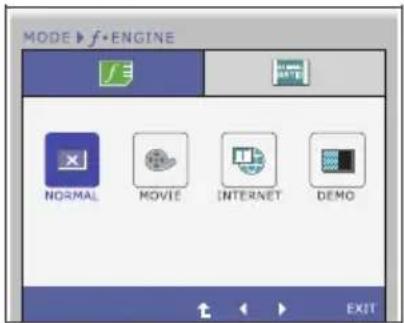

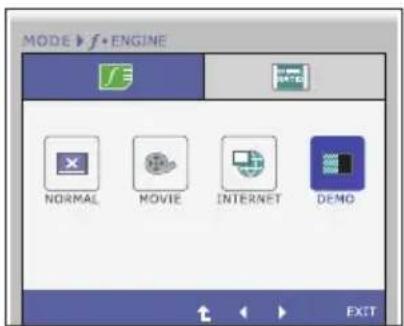

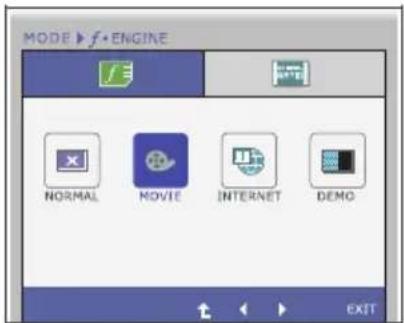

F-ENGINE	NORMALMOVIEINTERNETDEMO	DSUBDVI-D	Valg af eller tilpasning af de ønskede billedindstillinger

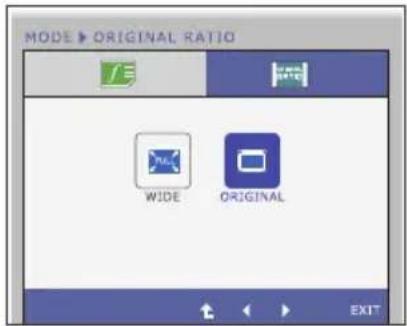

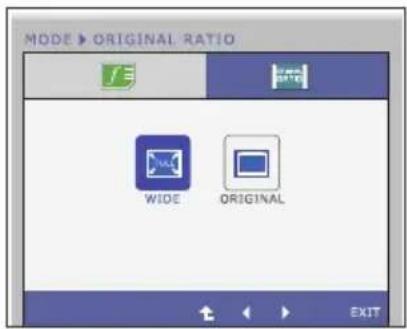

ORIGINALRATIO	WIDEORIGINAL	DSUBDVI-D	Justering af billedstørrelse

BEMÆRK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (15-22).

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

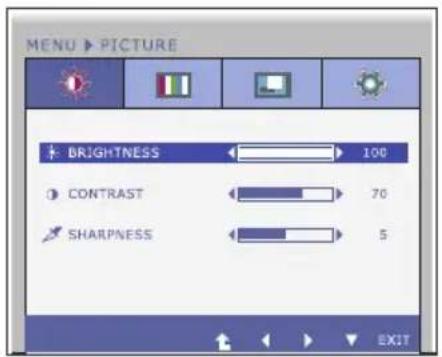

Tryk på knappen MENU for at åbne skærmmenuens hovedmenu.

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels


Denne indstilling bruges til at justere billedets skarphed.

• Exit : Afslut
  ■ ◀ : Formindsk
• ▶ : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

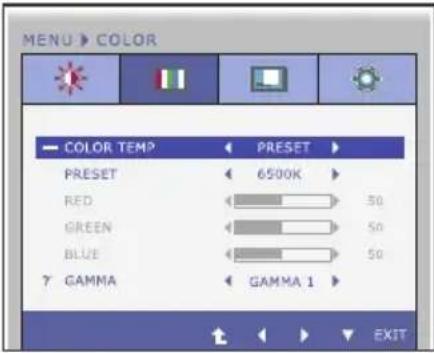

COLOR (FARVE)

COLOR TEMP

PRESET (FORUDIND STIL)

Vælg skærmfarven.

• sRGB: Indstil farverne på skæmbilledet, så de passer til sRGB-standardfarvespecifikationen.
  • 6500K-7500K: Rød skærmfarve.
  •8500K-9300K: Blå skærmfarve.

USER

RED(R∅D)

Angiv dine egne niveauer for rød.

GREEN(GR∅N)

Angiv dine egne niveauer for grøn.

BLUE(BLÅ)

Angiv dine egne niveauer for blå.

GAMMA

Vælg en gammaværdi (0/1/2) til skærmbilledet.

På monitoren viser høje gamma værdier hvidlige billeder og lave gamma værdier viser sortagtige billeder.

Hovedmenu

Undermenu

Beskrivels

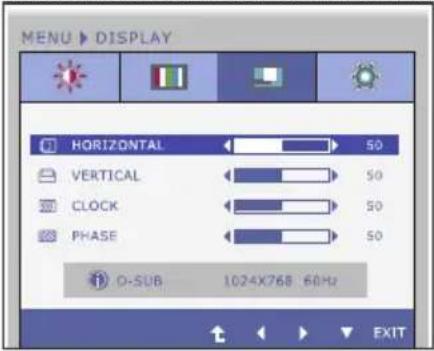

DISPLAY

W1946T/W1946TN/W2046T/W2246T/W2346T

HORIZONTAL (VANDRET)

Flytter billedet til venstre eller højre.

VERTICAL (LODRET)

Denne indstilling bruges til at reducere lodrette bjælker eller striber på skærmens baggrund.

Du kan også indstille skærmbilledets bredde.

W1946S/W1946SN/W2046S/W2246S/W2346S

PHASE (FASE)

Denne indstilling bruges til at indstille skærmens fokus.

Med denne funktion kan du fjerne vandret støj og gøre gengivelsen af bogstaver og tegn tydeligere og skarpere.

• Exit : Afslut
• : Formindsk
  : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

Hovedmenu

Undermenu

Beskrivels

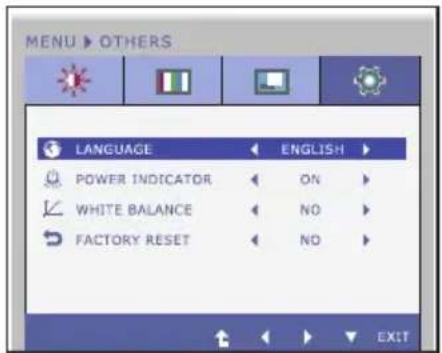

OTHERS

LANGUAGE (SPROG)

Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.

POWER INDICATOR (STR∅MINDI KATOR)

Brug denne funktion til at indstille strømindikatoren på forsiden af skærmen til ON (Tændt) eller OFF (Slukket).

• Exit : Afslut
  : Formindsk
• ▶ : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

Hvis du vælger OFF (Slukket), slukkes indikatoren. Hvis du vælger ON (Tændt), tændes strømindikatoren automatisk.

Hvis skærmkortets udgangssignal ikke overholder systemkravene, kan farveniveauet blive forringet, fordi videosignalet forvrænges. Denne funktion justerer signalniveauet, så det passer til skærmkortets standardudgangsniveau. På denne måde opnås det bedst mulige billede. Aktiver denne funktion, hvis der vises sorte og hvide farver på skærmen.

FACTORY RESET (GENDAN FABRIKSINDS TILLINGER)

Denne indstilling gendanner alle standardindstillingerne undtagen LANGUAGE (Sprog).

Tryk på knappen◀,▶ for at nulstille med det samme.

BEMAERK

■ Hvis dette ikke forbedrer skærmens billede, skal du genskabe fabriksindstillingerne. Hvis det er nødvendigt, skal du udføre WHITE BALANCE (HVIDBALANCE) funktionen igen. Denne funktion er kun tilgængelig, hvis input signalet er et analogt signal.

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

Tryk på knappen MODE for at åbne skærmmenuens hovedmenu.

BEMÆRK:

- Det sprog, der anvendes i skæmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

f·ENGINE

NORMAL

Vælg dette, hvis du ønsker at anvende produktet i et ganske almindeligt brugsmiljø.

MOVIE (FILM)

Vælg dette, når du ser video eller film.

INTERNET

Vælg dette, når du arbejder i et dokument (Word osv.)

DEMO

Med denne valgmulighed skifter skærmen til grå tone. Skærmbilledet vises udelukkende i hvide, sorte og grå farver.

• Exit : Afslut
  ■◀,▶:Flyt
• ↑ : Vælg en anden undermenu.

Hovedmenu

Undermenu

Beskrivels

ORIGINAL RATIO

WIDE

Dette vises i bredformat uanset videosignalindgangen.

ORIGINAL

Ændr forhold til indgangsbillede signal til original.

* Denne funktion kan kun køre hvis indgangsopløsning er lavere end monitor forhold (16:9).

• Exit : Afslut
  ■◀,▶:Flyt
  • ↑ : Vælg en anden undermenu.

Kontroller fölgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede

Er skærmens strømkabel tilsluttet?Lyser strømindikatoren?Blinker strømindikatoren?Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?

Kontroller, om strømkablet er sluttet korrekt til stikkontakten.Tryk på strømkontakten.Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.Prøv at tænde for pc'en.Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.Hvis resultatet ikke er tilfredsstillende, kan du justere billedets position ved hjælp af ikonerne H position og V position i skærmmenuen.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de lodrette bjælker eller striber ved hjælp af ikonet CLOCK (Klok) i skærmmenuen.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de vandrette bjælker ved hjælp af ikonet PHASE (Fase) i skærmmenuen.Kontroller indstillingerne under Kontrolpanel –>Skærm –>Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

VIGTIGT

• Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skæmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
●Farven på skæmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?
● Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lge.com.• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.
Skærmtype	47,0 cm(18,5-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 47,0 cm0,300 mm x 0,300 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 61 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn), Digital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)Indgangstype RGB analog (0,7 Vp-p/75 ohm), Digital
Opløsning	Maks. VESA 1360 x 768 @ 60 Hzanbefales VESA 1360 x 768 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 22 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 44,26 cmHøjde 35,62 cmDybde 16,99 cm	Uden sokkelBredde 44,26 cmHøjde 26,67 cmDybde 6,04 cm
	Vægt (ekskl. emballage) 3,0 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 0,8 A
Miljøforhold	DriftTemperatur 10° - 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Skærmtype	47,0 cm (18,5-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 47,0 cm0,300 mm x 0,300 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 61 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn)
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/75 ohm)
Opløsning	Maks. VESA 1360 x 768 @ 60 Hzanbefales VESA 1360 x 768 @ 60 Hz
Plug&Play	DDC 2AB
Strømforbrug	Tændt : 22 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 44,26 cmHøjde 35,62 cmDybde 16,99 cm	Uden sokkelBredde 44,26 cmHøjde 26,67 cmDybde 6,04 cm
	Vægt (ekskl. emballage) 3,0 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 0,8 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	50,8 cm (20,0-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 50,8 cm0,2766 mm x 0,2766 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn), Digital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)Indgangstype RGB analog (0,7 Vp-p/75 ohm), Digital
Opløsning	Maks. VESA 1600 x 900 @ 60 Hzanbefales VESA 1600 x 900 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 24 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 47,58 cmHøjde 37,64 cmDybde 16,99 cm	Uden sokkelBredde 47,58 cmHøjde 30,35 cmDybde 6,08 cm
	Vægt (ekskl. emballage) 3,2 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10° - 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Skærmtype	50,8 cm (20,0-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 50,8 cm0,2766 mm x 0,2766 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn)
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/75 ohm)
Opløsning	Maks. VESA 1600 x 900 @ 60 Hzanbefales VESA 1600 x 900 @ 60 Hz
Plug&Play	DDC 2AB
Strømforbrug	Tændt : 24 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 47,58 cmHøjde 37,64 cmDybde 16,99 cm	Uden sokkelBredde 47,58 cmHøjde 30,35 cmDybde 6,08 cm
	Vægt (ekskl. emballage) 3,2 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	54,6 cm (21,5-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn), Digital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)Indgangstype RGB analog (0,7 Vp-p/75 ohm), Digital
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 24 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 50,92 cmHøjde 39,69 cmDybde 21,00 cm	Uden sokkelBredde 50,92 cmHøjde 30,42 cmDybde 5,98 cm
	Vægt (ekskl. emballage) 3,5 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10° - 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Skærmtype	54,6 cm (21,5-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn)
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/75 ohm)
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2AB
Strømforbrug	Tændt : 24 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 50,92 cmHøjde 39,69 cmDybde 21,00 cm	Uden sokkelBredde 50,92 cmHøjde 30,42 cmDybde 5,98 cm
	Vægt (ekskl. emballage) 3,5 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	58,4 cm (23-tommer) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 58,4 cm0,266 mm x 0,266 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn), Digital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-stik (Digital)Indgangstype RGB analog (0,7 Vp-p/75 ohm), Digital
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 27 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 54,25 cmHøjde 41,66 cmDybde 21,00 cm	Uden sokkelBredde 54,25 cmHøjde 32,30 cmDybde 6,05 cm
	Vægt (ekskl. emballage) 4,2 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Synkroniseringsindgang	Vandret frekvens 30 kHz - 83 kHz (Automatisk)Lodret frekvens 56 Hz - 75 Hz (Automatisk)Indgangstype Separat synkSOG (synkronisering v. grøn)
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/75 ohm)
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2AB
Strømforbrug	Tændt : 27 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 54,25 cmHøjde 41,66 cmDybde 21,00 cm	Uden sokkelBredde 54,25 cmHøjde 32,30 cmDybde 6,05 cm
	Vægt (ekskl. emballage) 4,2 kg
Hældningsområde	Hældning : -5° ~ 15°
Indgangseffekt	Vekselstrøm 100-240 V- 50 / 60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°- 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20°- 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede opløsninger

TILSTAND	LED-farve
Tændt	Hvid-farve
Dvaletilstand	Hvid-farve Blinke
Slukket	Slukket

Denne skærm overholder specifikationerne for pladen til vægmontering og udvekslingsenheden.

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

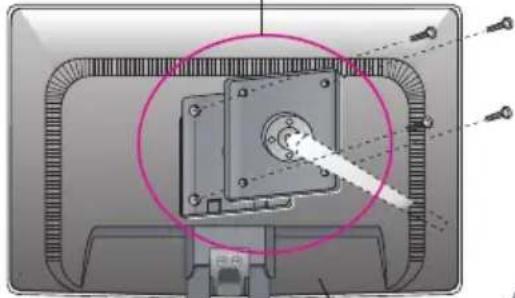

1. Monter pladen til vægmontering.

Plade til vægmontering (købes separat)

Dette er en sokkeltype eller vægmonteret type og kan sluttes til pladen til vægmontering.

Yderligere oplysninger findes i installationsvejledningen, der følger med pladen til vægmontering.

-Sørg for at anvende skruer og vægmontering, der opfylder VESA standarder.

-Brug af skruer, der er længere end de anbefalede, kan beskadige produktet.

-Brug af skruer, der ikke opfylder VESA standarder kan enten beskadige produktet eller resultere i, at det ryger ud af væggen. Vi kan ikke holdes ansvarlige for eventuelle skader som følge af manglende evne til at følge disse instruktioner.

Skrue: 4mm x højdepunkt 0,7mm x længde 10mm

Kensington-sikkerhedsstik

Tilsluttes et läsekabel, der kan købes separat i de fleste computerforretninger.

Digitally yours

LG
