BRUGSANVISNING W2043T-PF LG

Læs afsnittet Vigtige sikkerhedsforanstaltninger, inden dette produkt tages i brug.

Opbevar brugerhåndbogen (cd-rom'en) på et tilgængeligt sted, så den er nem at få fat på, hvis den skal bruges på et senere tidspunkt.

Hvis produktet skal til service, skal forhandleren have de oplysninger, der står på etiketten på enheden.huoltoa.

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
• Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet. Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

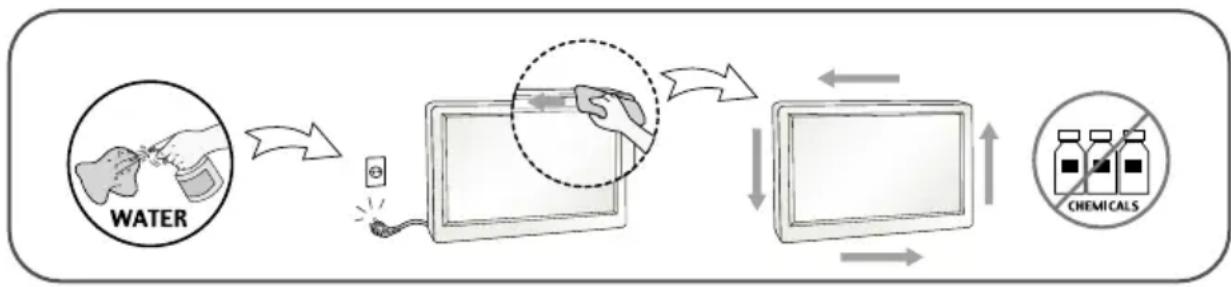

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).
• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse

• Det lysstofrør, som bruges i denne skærm, indeholder en lille smule kviksølv.
• Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
• Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

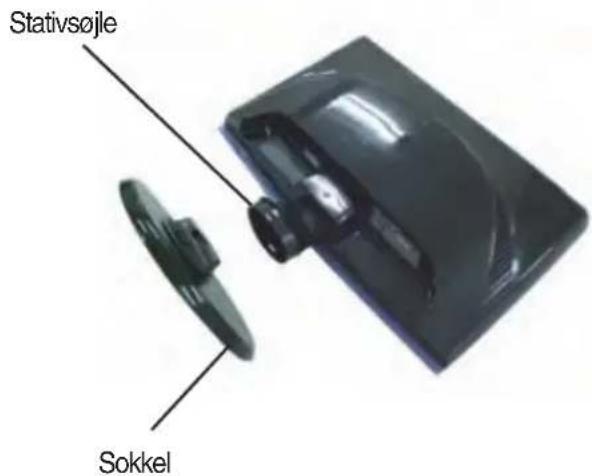

Montering af soklen

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

2. Monter soklen (forside, bagside) på stativsøjlen i den korrekte retning.

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

Vigtigt

• Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
• Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

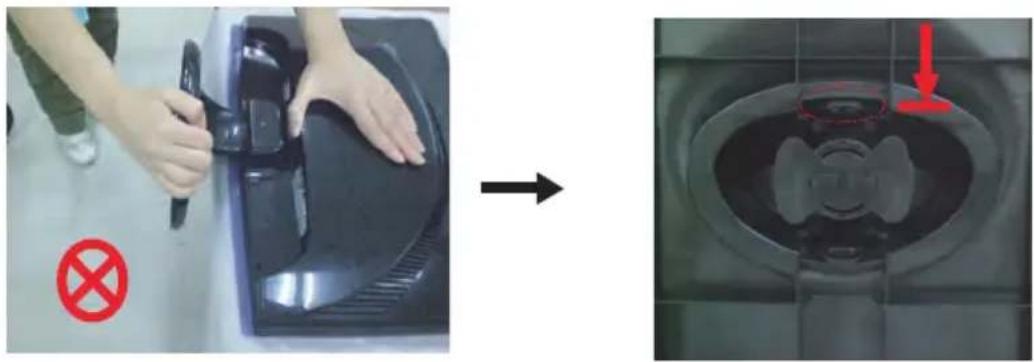

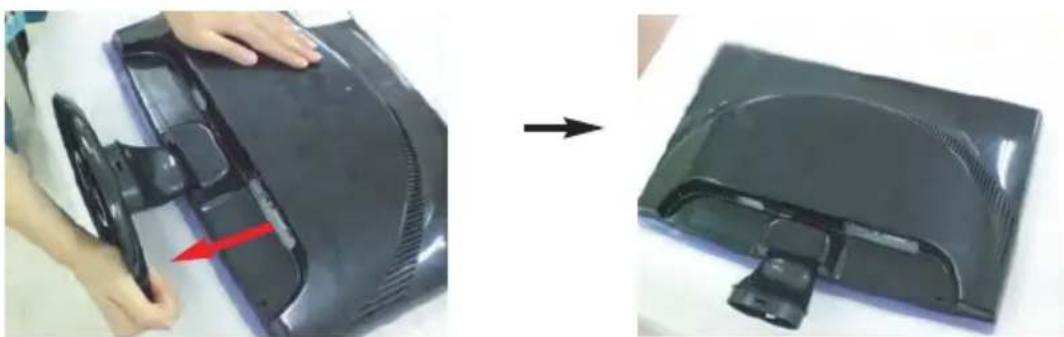

Sådan fjernes stativet:

1. Læg en pude eller en blød klud på en jævn overflade.

2. Læg skærmen med forsiden nedad på puden eller det bløde stykke stof.

Hvis du kan ikke fjerne støtte når lås ribben bliver flyttet til oplås placering, skub ribben ned og prøv igen.

1. Træk stammen ud for at fjerne den.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

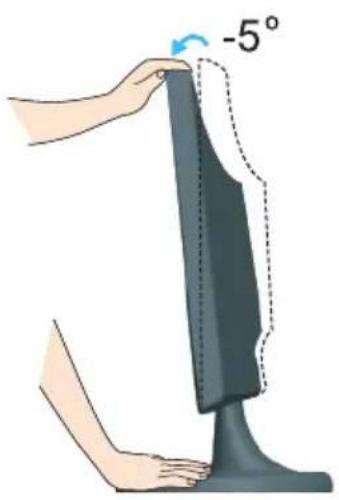

Placering af skærmen

1. Du kan indstille skærmen på forskellige måder.

■ Opseg nagiba: -5°\~15°

For at opnå en ergonomisk korrekt og behagelig arbejdsposition anbefales det, at skæmen aldrig vippes mere end 5 grader fremad.

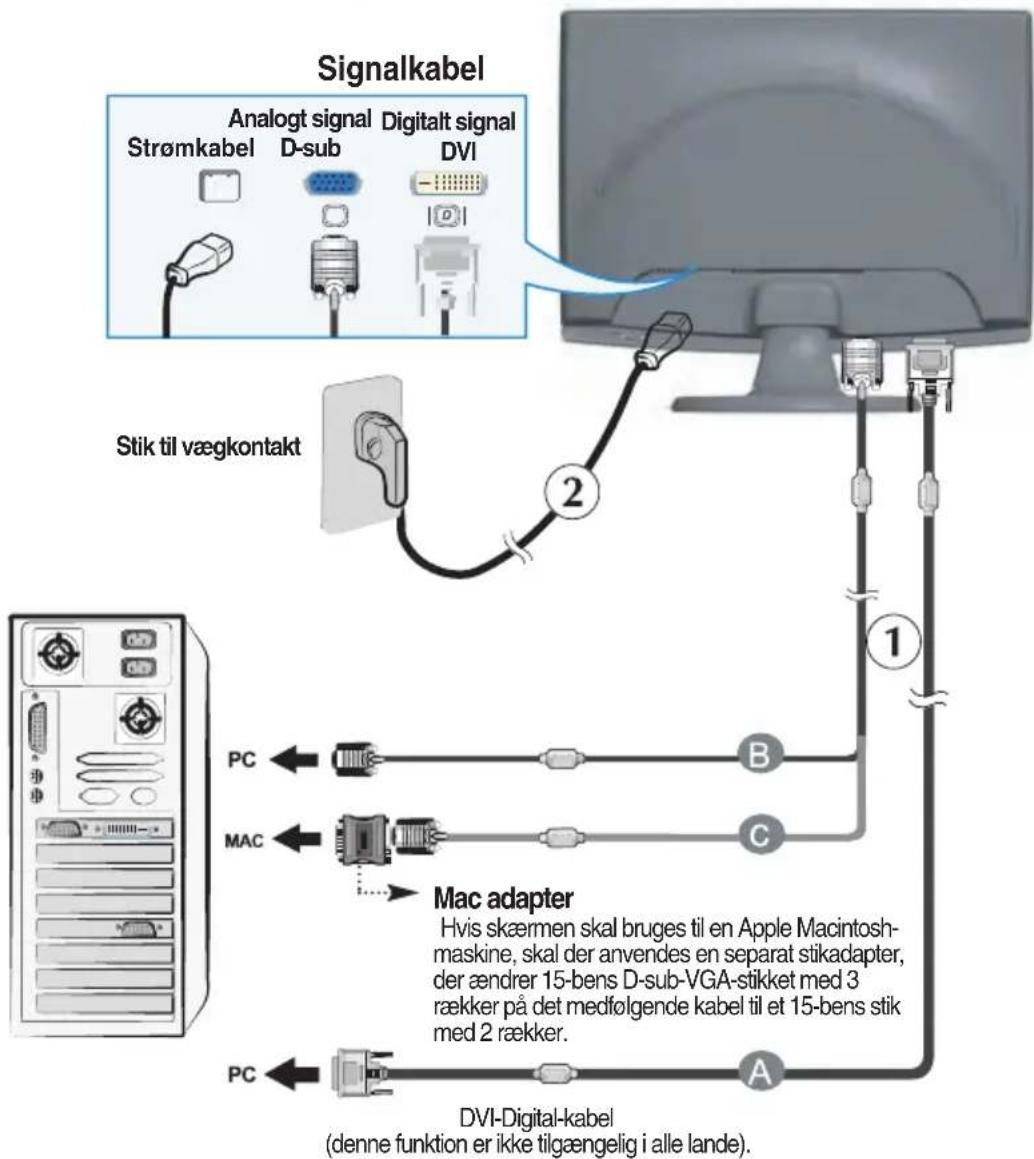

Tilslutning til pc'en

■ Dette er en forenklet gengivelse af skærmens bagside.
Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.
Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.
    L["DVI-Digital-kabel (dennne funktion er ikke tilgængelig i alle lande)."]

1. Tryk på knappen ⏻ på sidepanelet for at tænde for strømmen. Når der er tændt for strømmen til skærmen, startes den automatiske billedindstillingsfunktion automatisk.(kun i analog tilstand)

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne. Funktionen 'AUTO/SET' (auto/indstil.)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO/SET for at forbedre opløsningen.

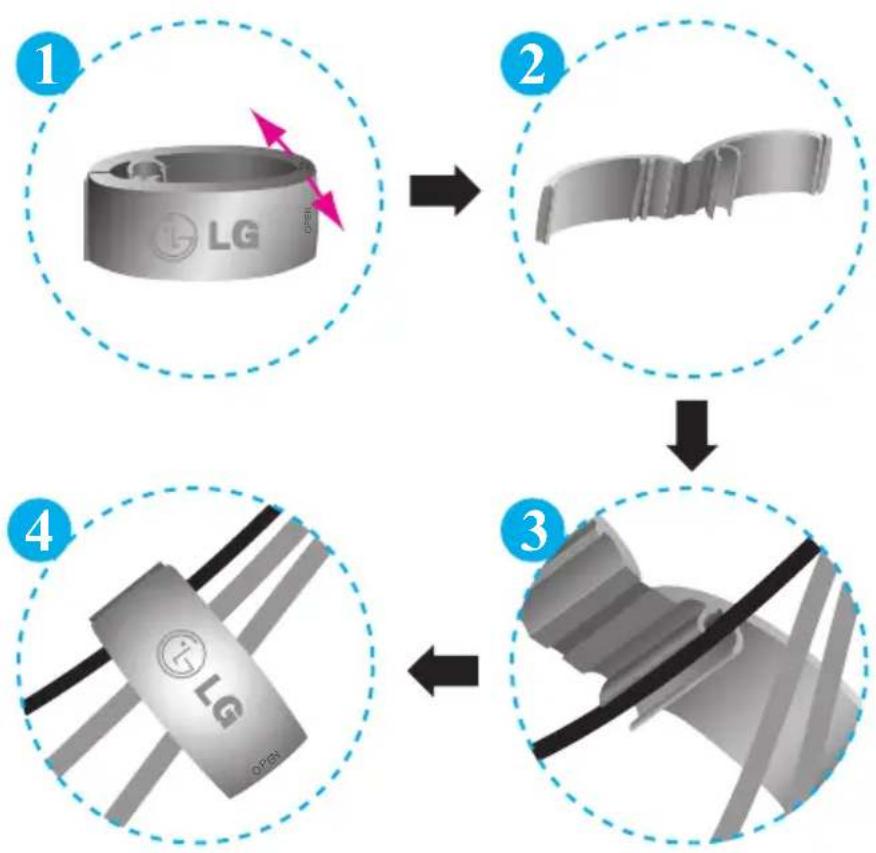

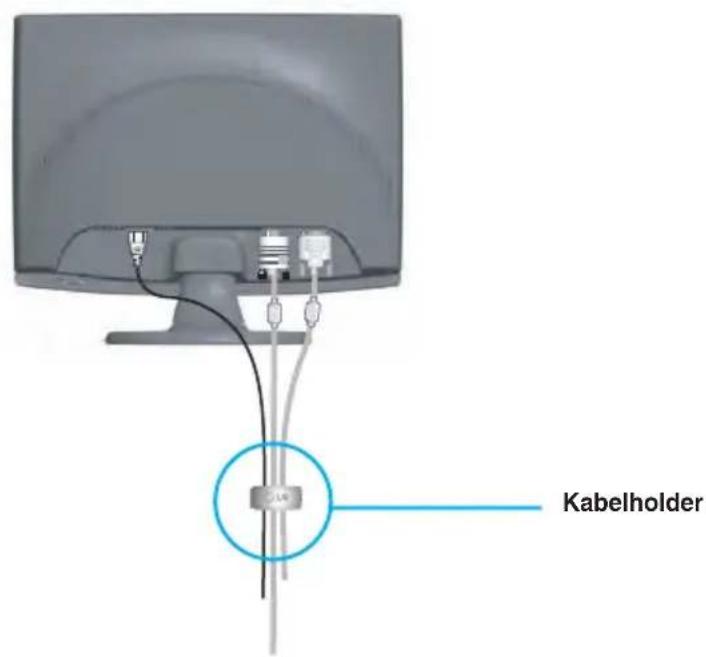

Brug af kabel indehaveren (Denne ansigtstræk kan ikke bruges i alle moder.)

Knap Funktion
	Knappen FUN	Brug denne knap til at åbne 4:3 IN WIDE, PHOTO EFFECT (BILLEDEFFEKT). Se siderne 17 for yderligere oplysninger.
	Knappen MENU	Brug denne knap til at åbne eller lukke skæmmenuen.
		OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)Med denne funktion kan du låse de nuværende kontrolindstillinger, så disse ikke ved en fejltagelse ændres.OSD indstillingerne låses ved at trykke på og holde MENU knappen nede i nogle sekunder. Meddelelsen "OSD LOCKED (OSD LÄST)" ses.OSD indstillingerne kan til enhver tid låses op igen ved at trykke på MENU knappen i nogle sekunder.Meddelelsen "OSD UNLOCKED (OSD OPLÄST)" ses.
3	Knapperne ▼▲	Brug disse knapper til at vælge eller indstille funktionerne i skæmmenuen.
	Knappen ▼( f·ENGINE )	Yderligere oplysninger findes på side 18.
	Knappen ▲( SOURCE)	Brug denne knap til at aktivere enten D-Sub eller DVI-tilslutningen. Funktionen bruges, når der er sluttet to computere til skærmen. Standardindstillingen er D-Sub.
4	AUTO/SET Knappen	Brug denne knap til at vælge en ikon i skæmmenuen.
		Automatisk billedjusteringHvis du vil justere skærmindstillingerne, skal du altid trykke på knappen AUTO/SET (Automatisk/Indstil), inden skæmmenuen åbnes. Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.
		Den bedste opløsning til en:W2043T: 1600 x 900W2243T/W2343T: 1920 x 1080
5	Strømknap	Brug denne knap til at tænde og slukke for skærmen.
	Strømindikator	Indikator vil oplyse som rød når display fungerer normalt (On Mode). Hvis display er under Søvn Mode (Energi Spare), farve af indikator vil skiftes til flakken.

Indstilling af skæmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

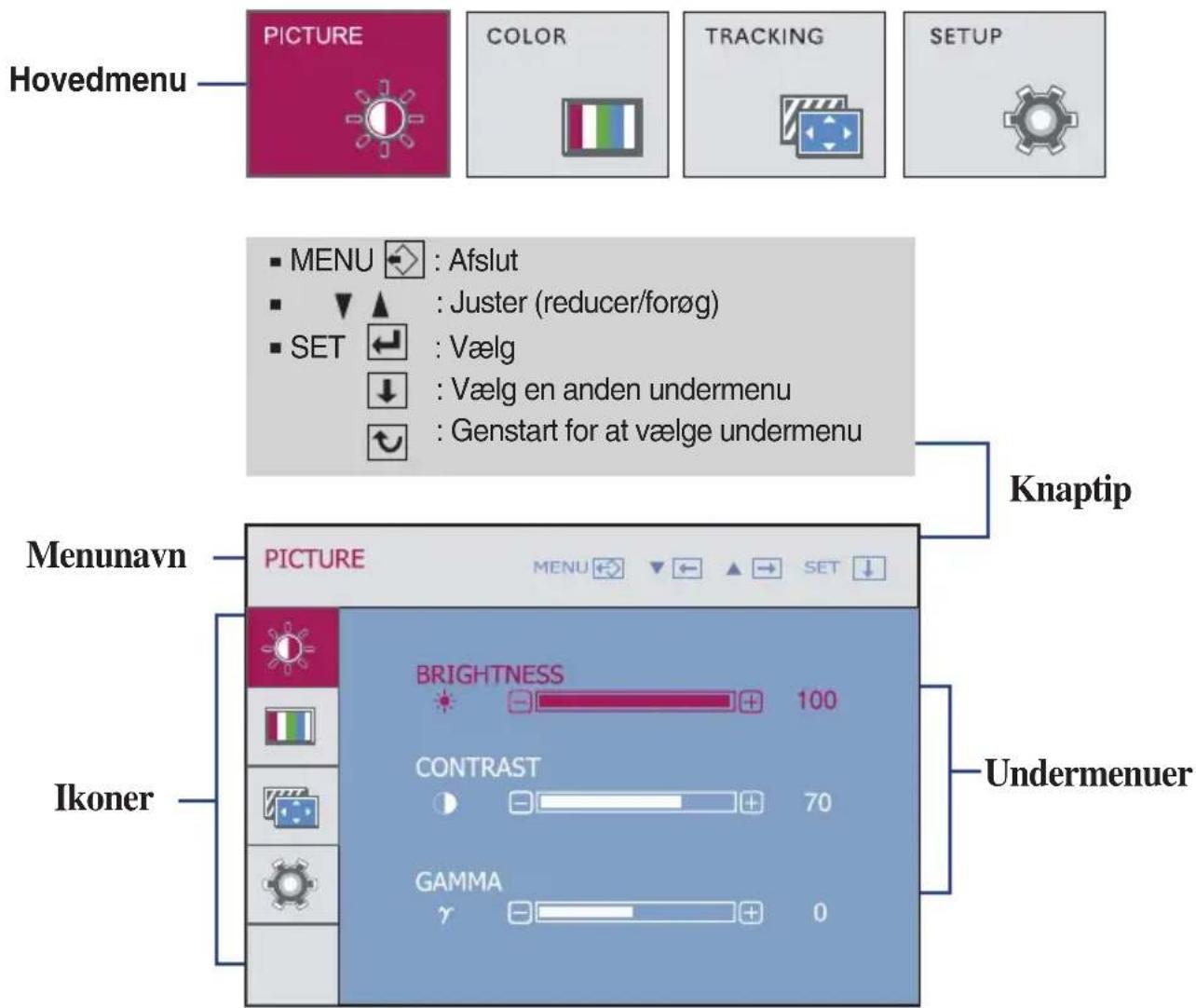

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

BEMÆRK:

- Vent mindst 30 minutter, så skæmbilledet få tid til at blive stabiliseret, inden du justerer det.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

MENU → ▼ ▲ → AUTO/SET → ▼ ▲ → MENU

1 Tryk på knappen MENU for at åbne skærmmenuens hovedmenu.
2 Brug knappen ▼ eller ▲ til at vælge elementer i skæmmenuen. Tryk på knappen AUTO/SET (Automatisk/Indstil), når det ønskede ikon er markeret.
3 Brug knapperne ▼/▲ til at indstille billedet til det ønskede niveau. Brug knappen AUTO/SET (Automatisk/Indstil) til at vælge andre elementer i undermenuerne.
4 Tryk på knappen MENU én gang for at vende tilbage til hovedmenuen og vælge en anden funktion. Tryk på knappen MENU to gange for at lukke skæmmenuen.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne.

Hovedmenu U	Undermenu A D				Beskrivelse
4:3 IN WIDE			●	●	Justering af billedstørrelse
PHOTO EFFECT	NORMAL		●	●	Justering af skærmens farve-mode
	GAUSSIAN BLUR		●	●
	SEPIA		●	●
	MONOCHROME		●	●
PICTURE	BRIGHTNESS		●	●	Bruges til at indstille skæmbilledets lydstyrke, kontrast og gamma.
	CONTRAST		●	●
	GAMMA		●	●
COLOR	PRESET	sRGB	●	●	Bruges til at tilpasse farverne i skæmbilledet
		6500K	●	●
		9300K	●	●
	RED		●	●
	GREEN		●	●
	BLUE		●	●
TRACKING	HORIZONTAL		●		Bruges til at justere billedets position
	VERTICAL		●
	CLOCK		●		Bruges til at forbedre skæmbilledets klarhed, stabilitet og skarphed
	PHASE		●
	SHARPNESS		●	●
SETUP	LANGUAGE		●	●	Bruges til at forbedre skæmbilledets klarhed, stabilitet og skarphed
	OSD POSITION	HORIZONTAL	●	●
		VERTICAL	●	●
	WHITE BALANCE		●
	POWER INDICATOR		●	●
	FACTORY RESET		●	●
FLATRON F-ENGINE	MOVIE		●	●	Valg af eller tilpasning af de ønskede billedindstillinger
	INTERNET		●	●
	USER		●	●
	NORMAL		●	●
	DEMO		●	●
● : JusterbarA : Analog indgangD : Digital indgang

BEMÆRK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (12-18).

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmmenuen, sammen med en beskrivelse af de enkelte elementer.

Tryk på knappen MENU for at åbne skæmmenuens hovedmenu.

BEMAERK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

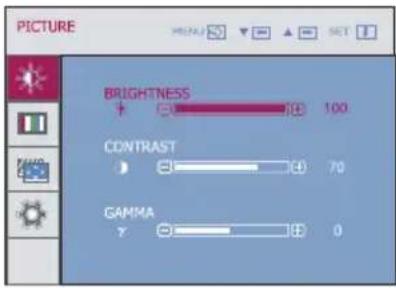

Hovedmenu		Undermenu	Beskrivels
	PICTURE (Billede)
		BRIGHTNESS(Lysstyrke)	Bruges til at justere billedets lysstyrke.
		CONTRAST(Kontrast)	Bruges til at justere billedets kontrast.
		GAMMA	Vælg en gammaværdi (-50/0/50) til skærmbilledet. Ved høje gammaværdier vises hvidlige billeder, og ved lave gammaværdier vises billeder med høj kontrast.
■MENU : Afslut■▼ : Formindsk■▲ : Forøg■SET : Vælg en anden undermenu.

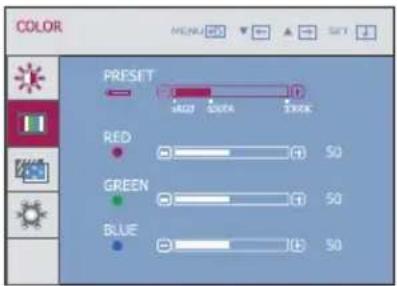

	COLOR (Farve)
		PRESET(Forudindstil)	·sRGB: Indstil farverne på skærmbilledet, så de passer ti SRGB-standardfarvespecifikationen.
			·6500K: Let rødlig hvid.·9300K: Let blålig hvid.
		RED (Rød)	Angiv dine egne niveauer for rød.
■MENU : Afslut■▼ : Formindsk■▲ : Forøg■SET : Vælg en anden undermenu.		GREEN (Grøn)	Angiv dine egne niveauer for grøn.
		BLUE (Blå)	Angiv dine egne niveauer for blå.

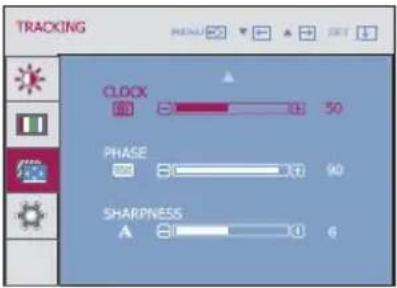

	TRACKING (Sporing)
		HORIZONTAL(Vandret)VERTICAL(Lodret)	Flytter billedet til venstre eller højre.Flytter billedet op eller ned.
		CLOCK (Klok)	Denne indstilling bruges til at reducere lodrette bjælker eller striber på skærmens baggrund.Du kan også indstille skæmbilledets bredde.
		PHASE (Fase)	Denne indstilling bruges til at indstille skærmens fokus.Med denne funktion kan du fjerne vandret støj og gøre gengivelsen af bogstaver og tegn tydeligere og skarpere.
▪ MENU : Afslut▪ ▼ : Formindsk▪ ▲ : Forøg▪ SET : Vælg en anden undermenu.		SHARPNESS(Skarphed)	Denne indstilling bruges til at justere billedets skarphed.

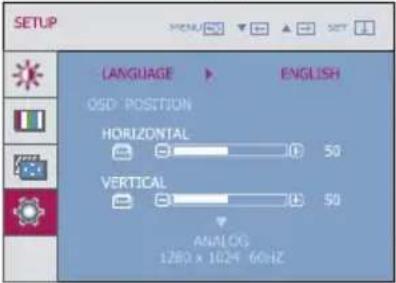

	SETUP(Opsætning)	LANGUAGE(Sprog)	Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.
		OSD POSITION(Skæmmenue ns position)	Denne indstilling bruges til at justere vinduet med skæmmenuen på skærmen.
		WHITE BALANCE(Hvidbalance)	Hvis skærmkortets udgangssignal ikke overholder systemkravene, kan farveniveauet blive forringet, fordi videosignalet forvrænges. Denne funktion justerer signalniveauet, så det passer til skærmkortets standardudgangsniveau. På denne måde opnås det bedst mulige billede.
			Aktiver denne funktion, hvis der vises sorte og hvide farver på skærmen.
MENU: Afslut Juster Juster SET: Vælg en anden undermenu.		POWER INDICATOR(Strømindika tor)	Brug denne funktion til at indstille strømindikatoren på forsiden af skærmen til ON (Tændt) eller OFF (Slukket).Hvis du vælger OFF (Slukket), slukkes indikatoren.Hvis du vælger ON (Tændt), tændes strømindikatoren automatisk.
		FACTORY RESET(Gendan fabriksindstil linger)	Denne indstilling gendanner alle standardindstillingerne undtagen LANGUAGE (Sprog).Tryk på knappen ▼, ▲ for at nulstille med det samme.

Hvis dette ikke forbedrer skærmbilledet, skal du gendanne standardindstillingerne. Udfør om nødvendigt hvidbalancefunktionen igen. Denne funktion aktiveres kun, när indgangssignalet er analogt.

■ OSD displayet skal vises när du trykker på knappen på skærmen.

Hovedmenu

Undermenu

Beskrivels

4:3 IN WIDE

Bruges til at indstille skæmbilledets størrelse.

• WIDE : Dette vises i bredformat uanset videosignalindgangen.
  • 4 : 3 : Ændre billedsignalforhold til 4:3.

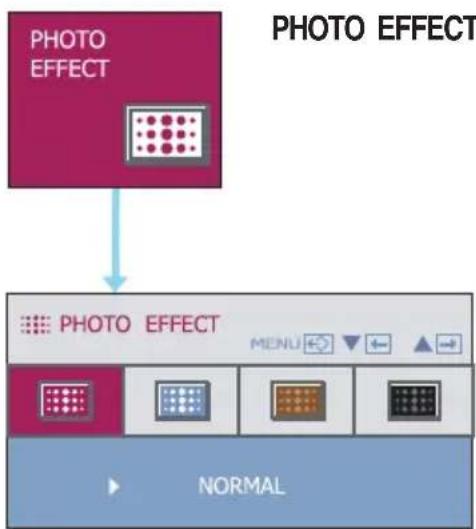

- GAUSSIAN BLUR (GAUSSISK SL∅RING): Denne funktion bruges til at gøre det mørke og skarpe billede på skærmen lysere og mere sløret.

- SEPIA (SEPIA): Denne indstilling ændrer skærmen til "sepia" (en brunlig farvetone).

- MONOCHROME (MONOKROM): Denne funktion giver skærmen en gråtone. Skærmen er i sort, hvidt og gråt.

OSD displayet skal vises når du trykker på knappen på skærmen.

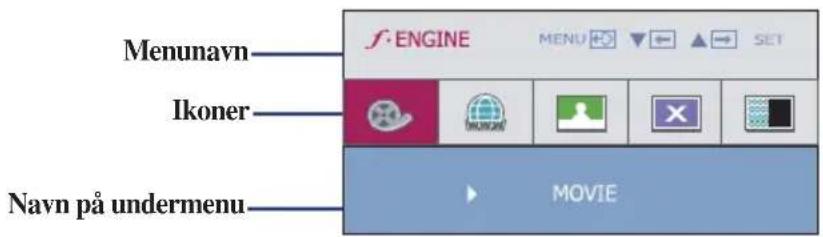

Hovedmenu	Undermenu	Beskrivels

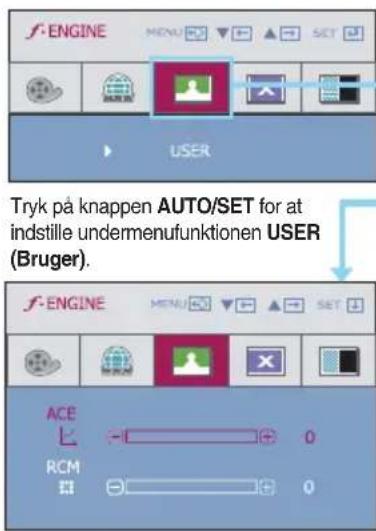

	MOVIE (Film)/INTERNET	Denne funktion gør det nemt at vælge den billedindstilling, der giver den bedste billedgengivelse i de aktuelle omgivelser (omgivende belysning, billedtyper osv.).
■ MENU : Afslut■ ▼ , ▲ : Flyt		MOVIE (Film): Til animationsbilleder i videoer og film.INTERNET: Til animationsbilleder i videoer og film.

■ MENU : Afslut
■ ▼ : Formindsk
■ ▲ : Forøg
■ SET : Vælg en anden undermenu.

NORMAL Dette er under normal drift. *Normal tilstand er, när f-ENGINE er slukket.

DEMO Dette er kun til kundereklame i forretningen. Indstillingen er den samme i filmtilstand, hvor skærmen deles i to.

Kontroller følgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede

Er skærmens strømkabel tilsluttet?Lyser strømindikatoren?Blinker strømindikatoren?Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?

Kontroller, om strømkablet er sluttet korrekt til stikkontakten.Tryk på strømkontakten.Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.Prøv at tænde for pc'en.Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO/SETfor automatisk at vælge de optimale skærmindstillinger.Hvis resultatet ikke er tilfredsstillende, kan du justere billedets position ved hjælp af ikonerne H position og V position i skærmmenuen.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO/SETfor automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de lodrette bjælker eller striber ved hjælp af ikonet CLOCK (Klok) i skærmmenuen.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO/SETfor automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de vandrette bjælker ved hjælp af ikonet PHASE (Fase) i skærmmenuen.Kontroller indstillingerne under Kontrolpanel --> Skærm -->Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

Vigtigt

• Kontroller indstillingerne under Kontrolpanel -->Skærm -->Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skærmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Display image is incorrect
●Farven på skæmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Har du installeret skærmdriveren?
● Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lge.com.
● Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?	• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.
Skærmtype	20,0-tommer (50,8 cm) Active Matrix-TFT LCD-fladskærm Anti-Glare-beskyttelseSynligt område, diagonalt: 50,8 cm0,2766*0,2766 mm pixel-pitch
Synkroniseringsin dgang	Vandret frekvens Analog: 30-83 kHz (automatisk)Digital: 30-83 kHz (automatisk)Lodret frekvens 56-75 Hz (automatisk)
	Indgangstype Separat TTL, positiv/negativSOG (synkronisering v. grøn), Digital (HDCP)
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)
	Indgangstype RGB analog (0,7 Vp-p/75 ohm), digital
Opløsning	Maks. Analog: VESA 1600 x 900 @ 60 HzDigital: VESA 1600 x 900 @ 60 Hz
	anbefales VESA 1600 x 900 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 40 W (typisk)Dvaletilstand ≤1 WSlukket ≤1 W
Mål og vægt	Med sokkel Uden sokkel
	Bredde 48,36 cm 48,36 cmhøjde 37,68 cm 31,40 cmdybde 18,30 cm 6,30 cm
	Netto 3,4 kg
Hældningsområde	Hældning -5°~15°
Indgangseffekt	Vekselstrøm 100-240 V - 50/60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°-35° CLuftfugtighed 10-80 % (ikke-kondensering)
	OpbevaringTemperatur -20°-60° CLuftfugtighed 5-90 % (ikke-kondenseret)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Vægstikkonkat type

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Skærmtype	21,5-tommer (54,6 cm) Active Matrix-TFT LCD-fladskærm Anti-Glare-beskyttelseSynligt område, diagonalt: 54,6 cm0,248*0,248 mm pixel-pitch
Synkroniseringsindgang	Vandret frekvens Analog: 30-83 kHz (automatisk)Digital: 30-83 kHz (automatisk)Lodret frekvens 56-75 Hz (automatisk)
	Indgangstype Separat TTL, positiv/negativSOG (synkronisering v. grøn), Digital (HDCP)
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)
	Indgangstype RGB analog (0,7 Vp-p/75 ohm), digital
Opløsning	Maks. Analog: VESA 1920 x 1080 @ 60 HzDigital: VESA 1920 x 1080 @ 60 Hz
	anbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 40 W (typisk)Dvaletilstand ≤1 WSlukket ≤1 W
Mål og vægt	Med sokkel Uden sokkel
	Bredde 51,64 cm 51,64 cmhøjde 39,60 cm 33,27 cmdybde 19,80 cm 6,20 cm
	Netto 3,8 kg
Hældningsområde	Hældning -5°~15°
Indgangseffekt	Vekselstrøm 100-240 V - 50/60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10°-35° CLuftfugtighed 10-80 % (ikke-kondensering)
	OpbevaringTemperatur -20°-60° CLuftfugtighed 5-90 % (ikke-kondenseret)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Vægstikkonkat type

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Skærmttype	23-tommer (58,4 cm) Active Matrix-TFT LCD-fladskærm Anti-Glare-beskyttelse Synligt område, diagonalt: 58,4 cm 0,266*0,266 mm pixel-pitch
Synkroniseringsin dgang	Vandret frekvens Analog: 30-83 kHz (automatisk) Digital: 30-83 kHz (automatisk) Lodret frekvens 56-75 Hz (automatisk)
	Indgangstype Separat TTL, positiv/negativ SOG (synkronisering v. grøn), Digital (HDCP)
Videoindgang	Signalindgang 15-nastainen D-Sub DVI-D (digitaalinen)
	Indgangstype RGB analog (0,7 Vp-p/75 ohm), digital
Opløsning	Maks. Analog: VESA 1920 x 1080 @ 60 Hz Digital: VESA 1920 x 1080 @ 60 Hz
	anbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Digital), DDC 2AB (Analog)
Strømforbrug	Tændt : 42 W (typisk) Dvaletilstand ≤1 W Slukket ≤1 W
Mål og vægt	Med sokkel Uden sokkel
	Bredde 55,52 cm 55,52 cm højde 41,85 cm 35,77 cm dybde 19,80 cm 6,30 cm
	Netto 4,4 kg
Hældningsområde	Hældning -5°~15°
Indgangseffekt	Vekselstrøm 100-240 V - 50/60 Hz, 1,0 A
Miljøforhold	Drift Temperatur 10°-35°C Luftfugtighed 10-80 % (ikke-kondensering)
	Opbevaring Temperatur -20°-60°C Luftfugtighed 5-90 % (ikke-kondenseret)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Vægstikkonkat type

BEMAERK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede opløsninger
W2043T

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	1024 x 768	48,363	60
7	1024 x 768	60,123	75
8	1152 x 864	67,500	75
*9	1600 x 900	60,000	60

*Anbefalet indstilling

W2243T/W2343T

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	1024 x 768	48,363	60
7	1024 x 768	60,123	75
8	1152 x 864	67,500	75
9	1280 x 1024	63,981	60
10	1280 x 1024	79,976	75
11	1680 x 1050	65,290	60
*12	1920 x 1080	67,500	60

*Anbefalet indstilling

Indikator

TILSTAND	LED-farve
Tændt	Rød
Dvaletilstand	Flakken
Slukket	Slukket

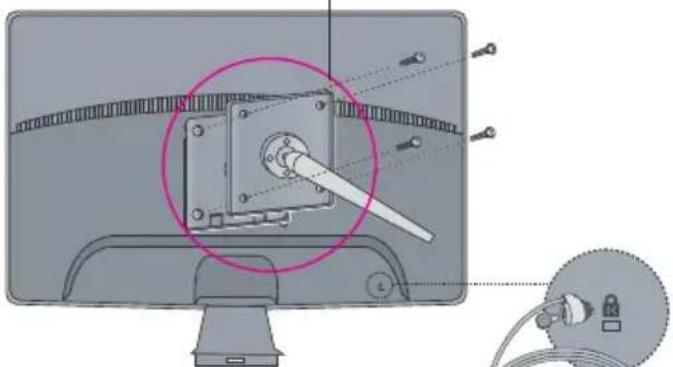

Denne skærm overholder specifikationerne for pladen til vægmontering og udvekslingsenheden.

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

1. Monter pladen til vægmontering.

Plade til vægmontering (købes separat) — Dette er en sokkeltype eller vægmonteret type og kan sluttes til pladen til vægmontering. Yderligere oplysninger findes i installationsvejledningen, der følger med pladen til vægmontering.

Kensington-sikkerhedsstik

Tilsluttes et läsekabel, der kan købes separat i de fleste computerforretninger.

Digitally yours

LG
