BRUGSANVISNING W2363V-WF LG

Læs afsnittet Vigtige sikkerhedsforanstaltninger, inden dette produkt tages i brug.

Opbevar brugerhåndbogen (cd-rom'en) på et tilgængeligt sted, så den er nem at få fat på, hvis den skal bruges på et senere tidspunkt.

Hvis produktet skal til service, skal forhandleren have de oplysninger, der står på etiketten på enheden.huoltoa.

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
• Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet.

Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).

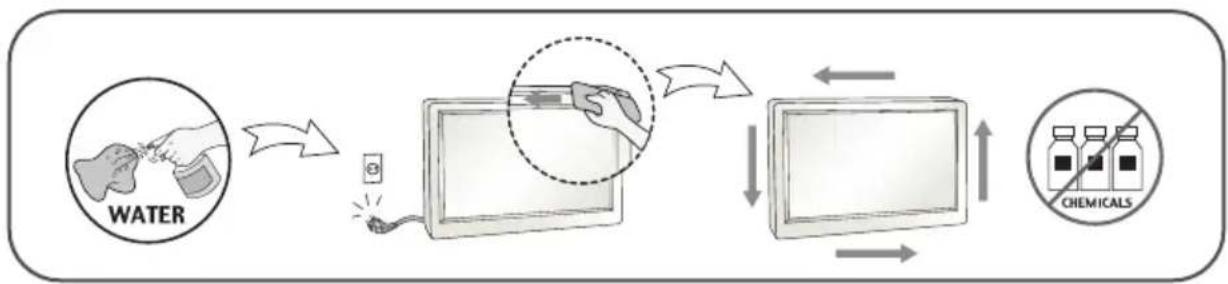

• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

Ompakning

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse (Kun, Hg-lampe anvendt LCD Monitor)

• Det lysstofrør, som bruges i denne skærm, indeholder en lille smule kviksøly.
• Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
• Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

!!! Tak fordi du valgte LGE produkter !!!

Brugsvejledning/Kort

Strømledning (Afhængig af landet)

DVI-D Signalkabel
(Denne funktion er ikke tilgængelig i alle lande.)

15 ben D-Sub Signalkabel
(Dette signalkabel skal være fastgjort på dette produkt før forsendelsen, hvis det skal opsættes.)

VIGTIGT

• Tilbehøret kan se anderledes ud end det, der vises her.
• Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, systemet og andre tilsluttede enheder.

Montering og afmontering af fod

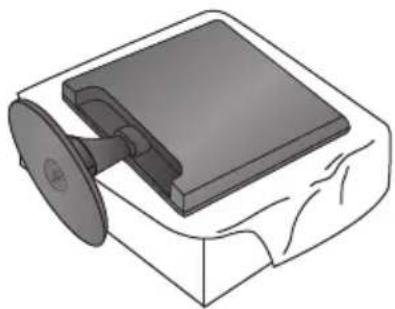

1. Placer monitoren med skærmen nedad på en blød klud.

1. Monter stativsøjlen på produktet i den korrekte retning som vist på billedet. Sørg for, at du skubber standfoden helt på plads.

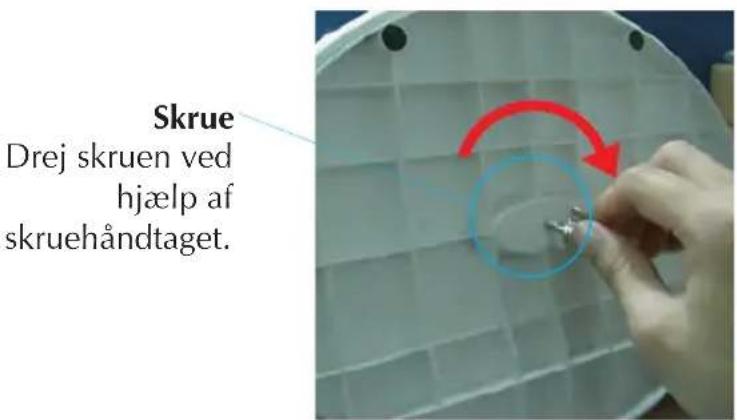

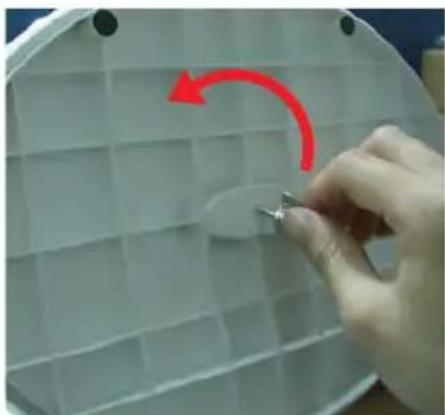

1. Drej skruen til højre for at fastgøre skærmen på standfoden.

1. Fold derefter skruehåndtaget ind.

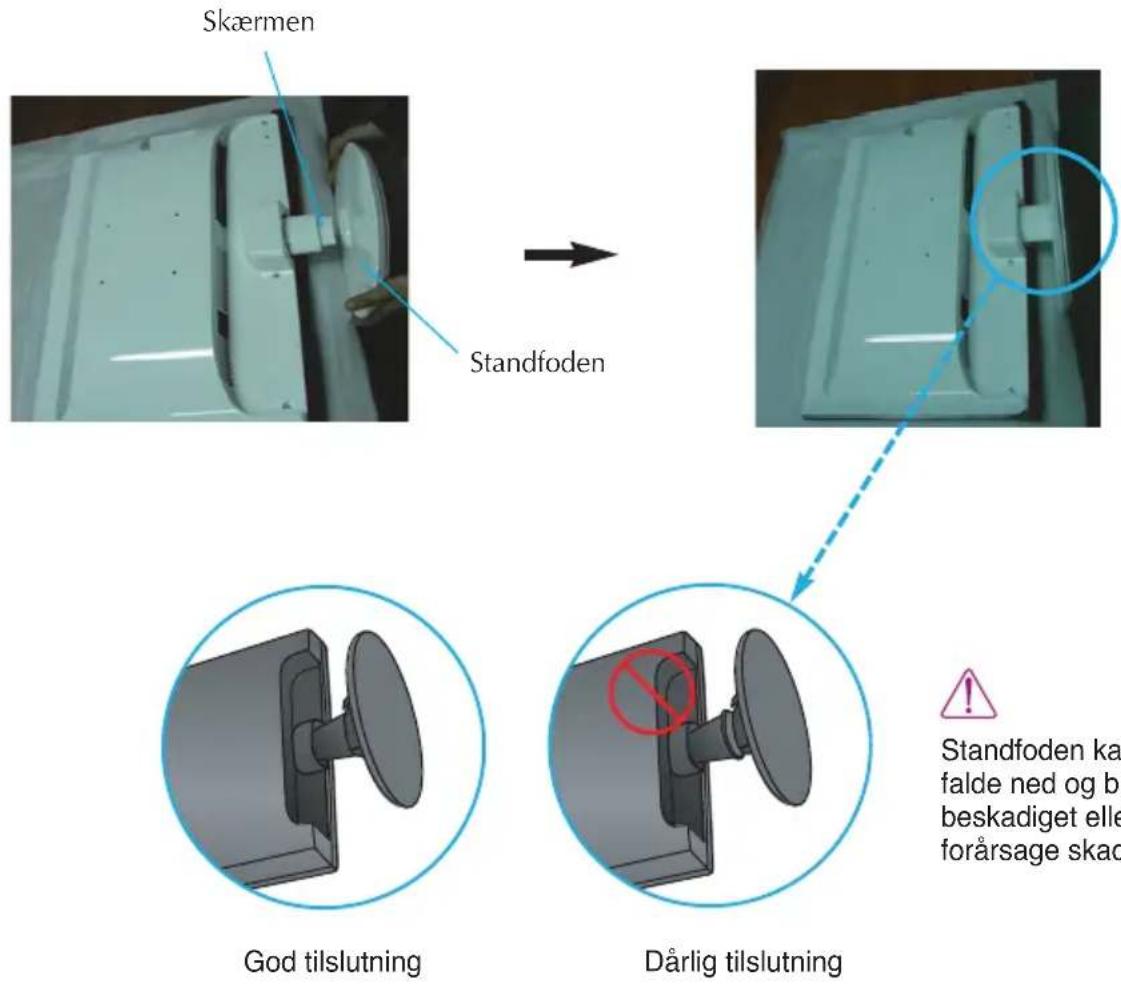

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

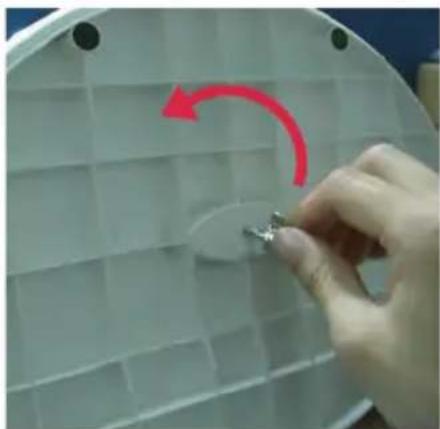

1. For at tage standfoden ud af skærmen skal du folde skruehåndtaget ud og dreje det til venstre.

■ Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede
■ Bær ikke produktet med fronten nedad, mens du kun holder foden. Produktet kan falde ned og blive beskadiget eller forårsage skade.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Placering af skærmen

-Efter installation tilpasses vinklen som vist nedenfor.

1. Du kan indstille skærmen på forskellige måder.

- Opseg nagiba: -5^ 15^

■ Rør ikke og tryk ikke på skærmen, när du indstiller monitorens vinkel.
- Pas på ikke at sætte fingrene mellem skærmen og stativsøjlen, når du justerer skærmens vinkel. Du kan få fingrene i klemme.

- For at opnå en ergonomisk korrekt og behagelig arbejdsposition anbefales det, at skærmen aldrig vippes mere end 5 grader fremad.

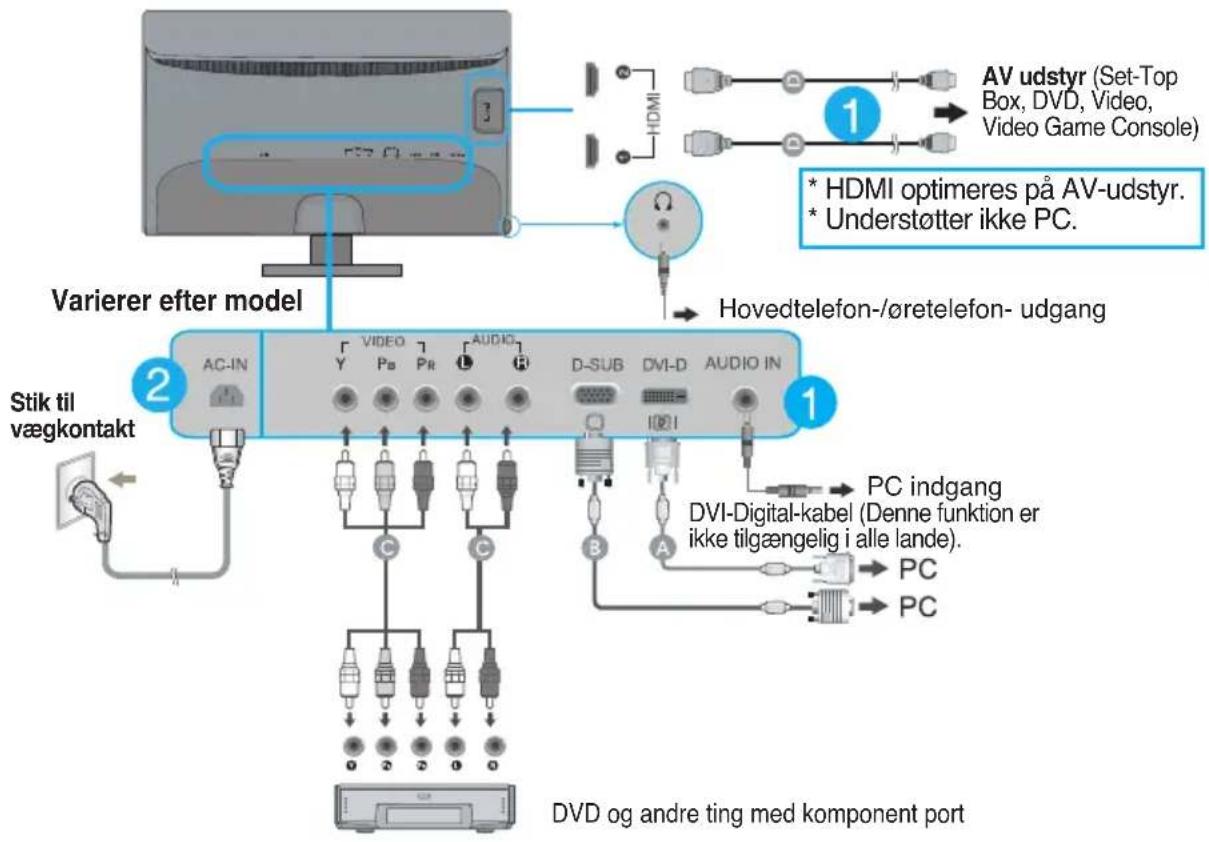

Tilslutning til PC/AV-udstyr

1. Før du monterer skærmen skal du sikre dig, at strømmen er afbrudt til skærm, computersystem og andre tilsluttede anordninger.
2. Forbind signalindgangskabel ① og el-ledning ② i denne rækkefølge og stram derefter signalkablets skrue.

A Tilslut DVI-D (Digitalt signal) kablet
B Tilslut D-sub (Analogt signal) kablet
© Tilslut VIDEO og AUDIO kablet
D Tilslut HDMI-kablet (HDMI1, HDMI2)

BEMÆRK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

Når du bruger et D-Sub signal input kabelstik til Macintosh:

Mac adapter

Hvis skærmen skal bruges til en Apple Macintosh-maskine, skal der anvendes en separat stikadapter, der ændrer 15-bens D-sub-VGA-stikket med 3 rækker på det medfølgende kabel til et 15-bens stik med 2 rækker.

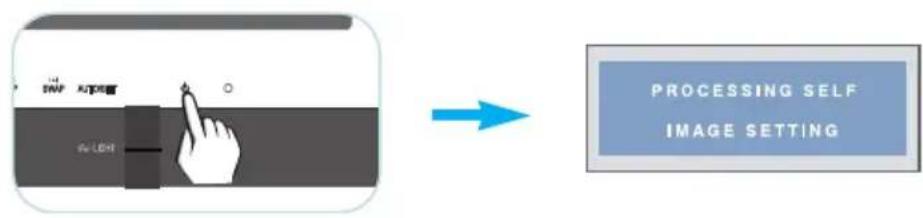

1. Tryk på knappen ( ⏻ ) på sidepanelet for at tænde for strømmen. Når der er tændt for strømmen til skærmen, startes den automatiske billedindstillingsfunktion automatisk. (Kun Analog Tilstand)

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO/SET' (auto/indstil).? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO/SET for at forbedre opløsningen.

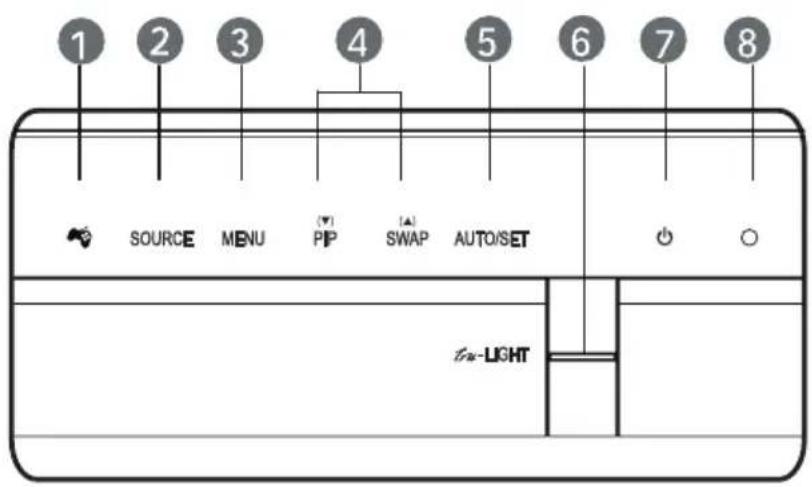

Kontrolelementer på frontpanelet

Knappen

Tryk på denne knap for at gå ind i THRU MODE (GENNEMSTRÖMNING TILSTAND), SRS TRUSURROUND HD, ARC eller AUTO BRIGHT (AUTOMATISK LYSSTYRKE) menuerne. For yderligere oplysninger, se side 14\~15.

Knappen SOURCE

Når to eller flere indgangssignaler tilsluttes, genkender skærmen først automatisk ét signal som hovedinput. Derefter kan du vælge det ønskede indgangssignal (DSUB/DVI/HDMI1/HDMI2/KOMPONENT).

Knappen MENU

Brug denne knap til at åbne eller lukke skæmmenuen.

OSD LOCKED/UNLOCKED (SKÆRMMENU LÅST/LÅST OP)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skæmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (SKÆRMMENU LÄST) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (SKÆRMMENU LÄST OP) vises.

4	Knapperne ▲▼	Brug disse knapper til at vælge eller indstille funktionerne i skæmmenuen.
	PIP (▼)	Med denne knap kan du bruge PIP funktionen direkte.Du kan vælge PIP indgang med PIP menuen.For yderligere oplysninger, se side 21.
	SWAP (▲)	Når to indgangssignaler er tilsluttet, er det enehovedinputtet og det andet PIP inputtet. Du kanombytte hovedinputtet og PIP inputtet med denne knap.
5	Knappen AUTO/SET(AUTOMATISK/INDSTIL)	Brug denne knap til at vælge et ikon i skæmmenuen.Automatisk billedjusteringHvis du vil justere skærmindstillingerne, skal du altidtrykke på knappen AUTO/SET (Automatisk/Indstil),inden skæmmenuen åbnes. (Kun DSUB ogkomponenttilstand)Hermed vælges automatisk de optimale indstillinger tilden aktuelle skærmopløsning.Den bedste opløsning til en: 1920 x 1080
6	KnappenTRU-LIGHT	Brug denne knap til at vælge LED lystilstand, SPIL, FILM, MUSIK eller til atslukke LED lyset.
7	Knappen Power(tænd/sluk)	Brug denne knap til at tænde og slukke for skærmen.
8	Strømindikator	Strømindikatoren lyser vedvarende blåt, hvis skærmenfungerer korrekt (Til-tilstand). Hvis skærmen er ihviletilstand (Energispare), blinker det blå lys.

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

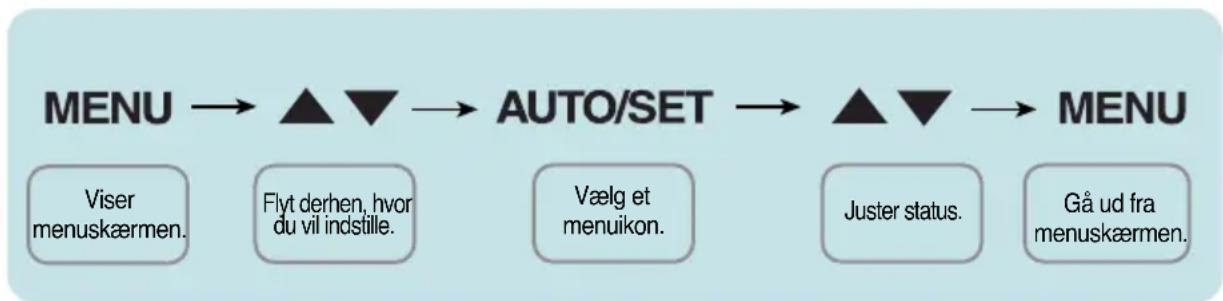

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:


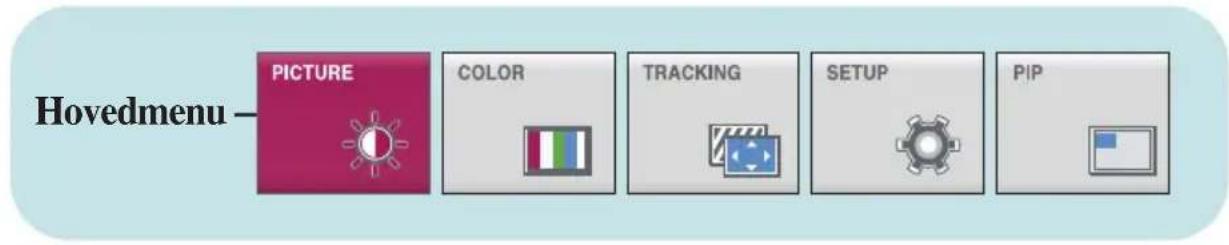

1 Tryk på knappen MENU for at åbne skæmmenuens hovedmenu.
2 Brug knappen ▼ eller ▲ til at vælge elementer i skæmmenuen. Tryk på knappen AUTO/SET (Automatisk/Indstil), når det ønskede ikon er markeret.
3 Brug knapperne ▼/▲ til at indstille billedet til det ønskede niveau. Brug knappen AUTO/SET (Automatisk/Indstil) til at vælge andre elementer i undermenuerne.
4 Tryk på knappen MENU én gang for at vende tilbage til hovedmenuen og vælge en anden funktion. Tryk på knappen MENU to gange for at lukke skæmmenuen.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skærmmenuerne.

Hovedmenu Under menu Reference			A	D	H	C
THRU MODE			●	●	●	●	Brug Billedbuffer til at forhindre billedforsinkelse
SRS TRUSURROUND HD			●	●	●	●	Brug 3D surround til live lydeffekt
ARC			●	●	●	●	Brug størrelsesforhold kontrol
AUTO BRIGHT			●	●	●	●	Til automatisk styring af skærmens lysstyrke
PICTURE	BRIGHTNESS		●	●	●	●	Til justering af skærmens lysstyrke, kontrast og gamma
	CONTRAST		●	●	●	●
	GAMMA		●	●	●	●
	BLACK LEVEL				●	●	Til indstilling af forskydning
	WHITE BALANCE		●				Til justering af skærmtilstand i henhold til driftsomgivelser
COLOR	PRESET	sRGB	●	●	●	●	Til justering af skærmfarve
		6500K	●	●	●	●
		9300K	●	●	●	●
	RED		●	●	●	●
	GREEN		●	●	●	●
	BLUE		●	●	●	●
	HUE				●	●
	SATURATION				●	●
	COLOR RESET		●	●	●	●
TRACKING	HORIZONTAL		●				Til justering af skærmens position
	VERTICAL		●
	CLOCK		●				Til forbedring af skærmens klarhed og stabilitet
	PHASE		●
	SHARPNESS		●	●	●	●

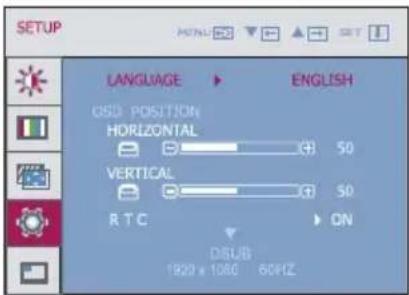

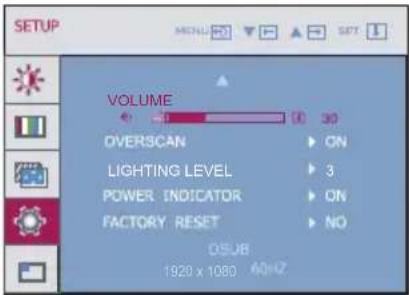

SETUP	LANGUAGE		●	●	●	●	Til tilpasning af skærmens tilstand til brugerens driftsomgivelser
	OSD POSITION	HORIZONTAL	●	●	●	●
		VERTICAL	●	●	●	●
	R T C		●	●	●	●
	VOLUME		●	●	●	●
	OVERSCAN				●
	LIGHTING LEVEL		●	●	●	●
	POWER INDICATOR		●	●	●	●
	FACTORY RESET		●	●	●	●

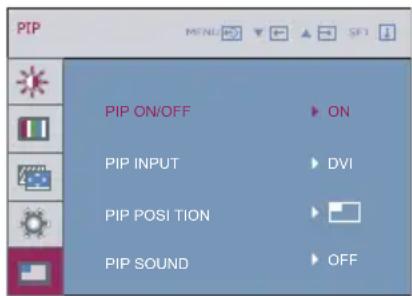

PIP	PIP ON/OFF		●	●	●	●	Til justering af PIP funktion
	PIP INPUT		●	●	●	●
	PIP POSITION		●	●	●	●
	PIP SOUND		●	●	●	●

●: Justerbar A : DSUB input
D : DVI input
H : HDMI input
C : KOMPONENT input

BEMÆRK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (13-21).

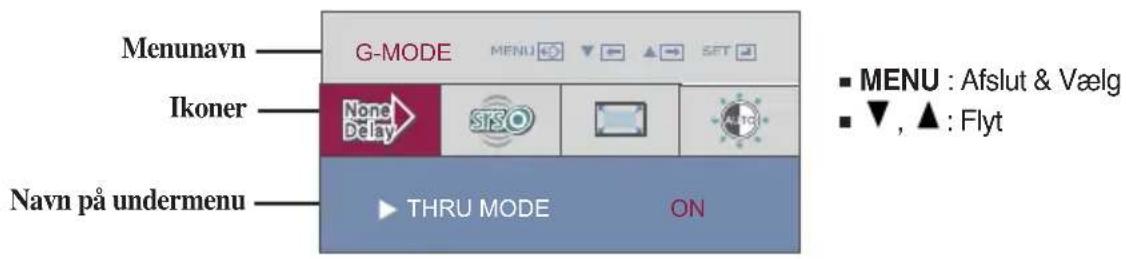

■■■ Skærmen OSD vises, när du trykker på knappen 📁 foran på skærmen.

Hovedmenu Undermenu Beskrivels

Brug af billedbufferens hukommelse til kontrol af PIP-og ARC funktion. Hvis brugeren vælger "GENNEMSTR∅MNING TILSTAND TIL" med "PIP TIL", slukker "GENNEMSTR∅MNING TILSTAND" automatisk.

SRS TRUSURROUND HD

ON (TIL)

er et varemærke, der tilhører SRS Labs, Inc.

Det viste billede afhænger af inputtets opløsning. Ingen skalering. Hvis inputtets opløsning er 640x480, vises billedet i 640x480, selvom det er en 1920x1080 skærm.

ORIGINAL

Til automatisk styring af skærmens lysstyrke. Når TIL vælges, indstiller denne funktion, afhængigt af skærmens dataniveauer, automatisk skærmens lysstyrke for at give optimal visning. Når FRA vælges, deaktiveres denne funktion.

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

Tryk på knappen MENU for at åbne skæmmenuens hovedmenu.

- Det sprog, der anvendes i skæmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

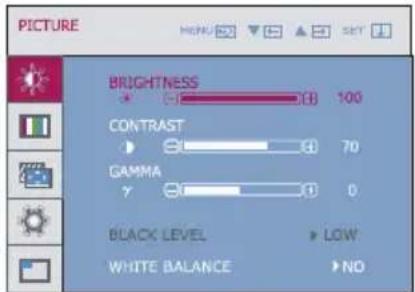

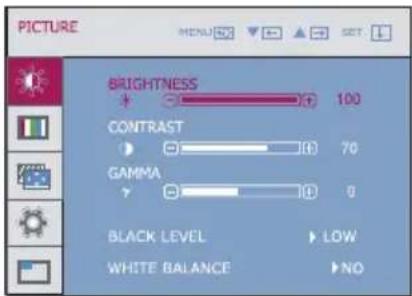

PICTURE (BILLEDE)

DVI, DSUB input

Vælg en gammaværdi (-50/0/50) til skærmbilledet. Ved høje gammaværdier vises hvidlige billeder, og ved lave gammaværdier vises billeder med høj kontrast.

HDMI, KOMPONENT input

Du kan indstille offset-niveauet. Hvis du vælger "HIGH"(Høj), bliver skærmen lys, og hvis du vælger "LOW"(Lav), bliver skærmen mørk.

■ MENU : Afslut
- ▼ : Formindsk
■ ▲ : Forøg
■ SET : Vælg en anden undermenu.

* Offset? Som kriterium for videosignal er dette det mørkeste skæmbillede, som kan vises på skærmen.

WHITE BALANCE (HVIDBALANCE)

Hvis skærmkortets udgangssignal ikke overholder systemkravene, kan farveniveauet blive forringet, fordi videosignalet forvrænges. Denne funktion justerer signalniveauet, så det passer til skærmkortets standardudgangsniveau. På denne måde opnås det bedst mulige billede. Aktiver denne funktion, hvis der vises sorte og hvide farver på skærmen. (Kun til DSUB indgang)

Hovedmenu

Undermenu

Beskrivels

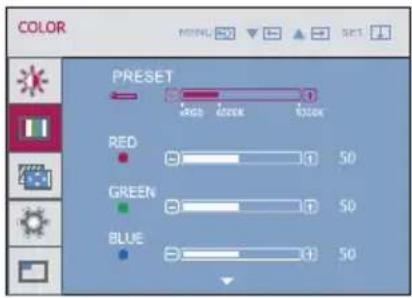

COLOR (FARVE)

DVI, DSUB input

PRESET (FORUDIN-DSTIL)

• sRGB: Indstil farverne på skæmbilledet, så de passer til sRGB-standardfarvespecifikationen.
  • 6500K: Let rødlig hvid.
  • 9300K: Let blålig hvid.

RED (R∅D)

Angiv dine egne niveauer for rød.

GREEN (GR∅N)

Angiv dine egne niveauer for grøn.

BLUE (BLÅ)

Angiv dine egne niveauer for blå.

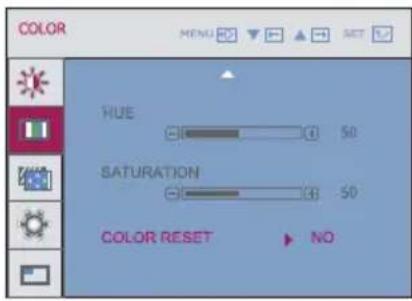

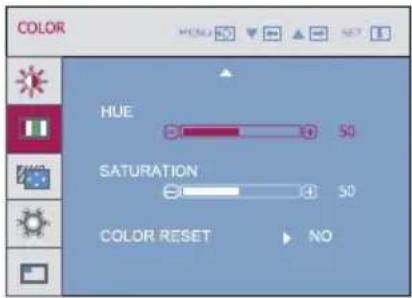

HUE (FARVETONE)

Indstil dine egne FARVETONE niveauer.

HDMI, KOMPONENT input

SATURATION (FARVEMÆTHED)

Indstil dine egne farvemæthed niveauer.

COLOR RESET (NULSTILLING AF FARVER)

Forvælg "BILLEDE" og "FARVE" standardindstillinger.

■ MENU : Afslut
■ ▼ : Formindsk
- ▲ : Forøg
- SET : Vælg en anden undermenu.

Hovedmenu		Undermenu	Beskrivels

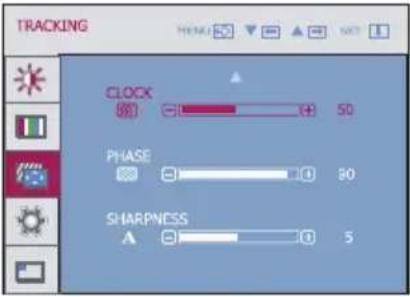

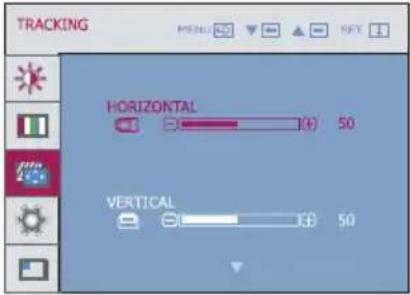

	TRACKING (SPORING)
DSUB input
		HORIZONTAL(VANDRET)	Flytter billedet til venstre eller højre.
		VERTICAL(LODRET)	Flytter billedet op eller ned.

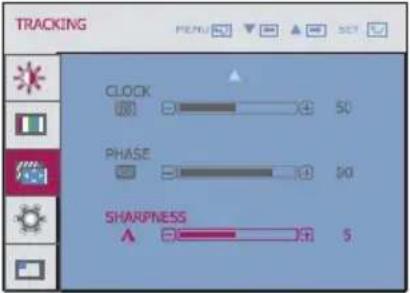

		CLOCK(KLOK)	Denne indstilling bruges til at reducere lodrette bjælker eller striber på skærmens baggrund.Du kan også indstille skærmbilledets bredde.
DVI, HDMI, KOMPONENT input		PHASE(FASE)	Denne indstilling bruges til at indstille skærmens fokus.Med denne funktion kan du fjerne vandret støj og gøre gengivelsen af bogstaver og tegn tydeligere og skarpere.
		SHARPNESS(SKARPHED)	Denne indstilling bruges til at justere billedets skarphed.
■ MENU : Afslut■ ▼ : Formindsk■ ▲ : Forøg■ SET : Vælg en anden undermenu.

• MENU : Afslut
  ■ ▼ : Formindsk
  ■ ▲ : Forøg
• SET : Vælg en anden undermenu.

Hovedmenu	Undermenu	Beskrivels
	SETUP (OPSÆTNING)
	LANGUAGE(SPROG)	Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.
	OSD POSITION(SKÆRMMENUENS POSITION)	Denne indstilling bruges til at justere vinduet med skæmmenuen på skærmen.
	R T C	Hvis der stilles på ON (TIL), aktiveres RTC ("Response Time Control/ Responstid kontrol") funktionen.Hvis der stilles på OFF (FRA), dekativeres RTC funktionen.
	VOLUME(LYDSTYRKE)	Til justering af hoved-/øretelefonernes lydstyrke.
	OVERSCAN(OVERSCANNING)	Til valg af outputbilledets rækkevidde til DTV timing i HDMI indgang.(kun til HDMI indgang)Det anbefales at slå overscanning-funktionen til, når der tilsluttes AV udstyr.
▪ MENU : Afslut▪ ▼ : Juster▪ ▲ : Juster▪ SET : Vælg en anden undermenu.	LIGHTINGLEVEL(LYSNIVEAU)	Den Hvide LED vil bevæge sig fra midten af PCE afhængigt af lydinputtets signalstyrke.Hvis lydsignalets styrke er lavere end tærskelniveauet, virker LED ikke.Med hensyn til LYSNIVEAU kan det ændres fra til 10.Hvis der IKKE er noget lydinput, virker LED ikke.
	POWERINDICATOR(STR∅MIND-IKATOR)	Brug denne funktion til at indstille strømindikatoren på forsiden af skærmen til ON (TIL) eller OFF (FRA).Hvis du vælger OFF (FRA), slukkes indikatoren.Hvis du vælger ON (TIL), tændes strømindikatoren automatisk.
	FACTORYRESET(GENDAN FABRIKSINDST-ILLINGER)	Denne indstilling gendanner alle standardindstillingerne undtagen LANGUAGE (Sprog).Tryk på knappen ▼ , ▲ for at nulstille med det samme.

■ MENU : Afslut
■ ▼ : Juster
- ▲ : Juster
■ SET : Vælg en anden undermenu.

Hvis dette ikke forbedrer skærmens billede, skal du genskabe fabriksindstillingerne. Udfør om nødvendigt hvidbalance funktionen igen. Denne funktion aktiveres, når inputsignalet er et analogt signal.

Hovedmenu

Undermenu

Beskrivels

PIP

■ MENU : Afslut
■ ▼ : Juster
- ▲ : Juster
■ SET : Vælg en anden undermenu.

Her vælges, om PIP skal være tændt eller slukket.

* Den understøtter kun HDMI indgang i RGB(D-sub analogt signal) mode.
* De tilgængelige kombinationer af hovedskærm og underskærm (PIP) er vist herunder:

Hovedskærm Underskærm (PIP)	RGB	Component	DVI	HDMI #1	HDMI #2
RGB	-	X	O	O	O
Component	X	-	O	O	O
DVI	O	O		-	O
HDMI #1	O	O	O	-	X
HDMI #2	O	O	O	X	-

O

PIP INPUT

Vælg PIP input

PIP POSITION

Vælg placering af PIP-visning. Hver gang du berører knappen ▲ går den fra ① til ②, ③, ④. Hver gang du berører knappen ▼ går den fra ① til ④, ③, ②. Du kan bruge denne menu til at vælge den ønskede placering af PIP-visningen.

① : ∅verst til venstre
② : Nederst til venstre
③ : Nederst til højre
④ : ∅verst til højre

* Det fungerer kun, när der er tændt for PIP.

PIP SOUND (PIP LYD)

PIP LYD TIL: PIP Lyd aktiveres i PIP TIL tilstand. Hvis PIP er slået FRA, kan PIP Lyd ikke anvendes, heller ikke selvom brugeren ændrer PIP Lyd TIL/FRA i OSD menuen. PIP LYD FRA: PIP Lyd deaktiveres.

* Begrænsning

Understøtter ikke DSUB (hoved/sub) & DVI (sub/hoved) PIP Lyd funktionen.

Kontroller følgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede
Er displayets strømledning tilsluttet?	• Kontroller og se om strømledningen er tilsluttet korrekt til stikkontakten.
Er strømindikatorens lys tændt?	• Tryk på knappen Power.
Blinker strømindikatoren?	• Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.• Prøv at tænde for pc'en.
Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?	• Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.
Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?	• Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
Billedets position er forkert.	Tryk på knappen AUTO/SET (Automatisk/Indstil) for automatisk at vælge de optimale skærmindstillinger.Hvis resultatet ikke er tilfredsstillende, kan du justere billedets position ved hjælp af ikonerne H position og V position i skærmmenuen.
Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO/SET (Automatisk/Indstil) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de lodrette bjælker eller striber ved hjælp af ikonet CLOCK (Klok) i skærmmenuen.
Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO/SET (Automatisk/Indstil) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de vandrette bjælker ved hjælp af ikonet PHASE (Fase) i skærmmenuen.Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

VIGTIGT

• Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skærmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
Farven på skæmbilledet er monokrom eller forkert.	Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.Kontroller, om skærmkortet er indsat korrekt i kortpladsen.Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
Skærmen blinker.	Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?
● Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lge.com.• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.

Audio-funktionen virker ikke
● Billede OK & ingen lyd.	Kontroller om volumen er på "0".Kontroller om lyden er slået fra.HDMI-kabel installeret ordentligt.Hovedtelefonkabel installeret ordentligt.Kontroller lydformatet. Ikke forsynet med komprimeret lydformat.

Skærmttype	23,0-tommer (58,4 cm) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt: 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens	Analog, Digital: 30 - 83 kHz (Automatisk)HDMI: 30 - 83 kHz (Automatisk)Lodret frekvens	Analog, Digital: 56 - 75 Hz (Automatisk)HDMI: 56 - 61 Hz (Automatisk)Indgangstype Separat synk, positiv/negativDigital (HDCP)
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-konnektor (Digital)19-nastainen HDMIIndgangstype Analog (0,7 Vp-p/75 ohm), Digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 HzAnbefales 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog, Digital, HDMI)
Strømforbrug	Tændt : 42W (Typisk)Dvaletilstand ≤ 1,4 W (DSUB/DVI)Slukket ≤ 1 W
Mål og vægt	Med sokkel Uden sokkelBredde 55,55 cm 55,55 cmHøjde 41,92 cm 40,95 cmDybde 20,59 cm 7,33 cm
	Netto 5,1 kg
Hældningsområde	Hældning -5°~15°
Indgangseffekt	Vekselstrøm 100-240 V - 50/60 Hz, 1,0 A
Miljøforhold	DriftTemperatur 10° - 35° CLuftfugtighed 10 - 80 % (ikke-kondensering)OpbevaringTemperatur -20° - 60° CLuftfugtighed 5 - 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede modes (opløsning)

DSUB/DVI timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	640 x 350	31,469	70
2	720 x 400	31,468	70
3	640 x 480	31,469	60
4	640 x 480	37,500	75
5	800 x 600	37,879	60
6	800 x 600	46,875	75
7	1024 x 768	48,363	60
8	1024 x 768	60,123	75
9	1152 x 864	67,500	75
10	1280 x 1024	63,981	60
11	1280 x 1024	79,976	75
12	1680 x 1050	64,674	60
13	1680 x 1050	65,290	60
*14	1920 x 1080	67,500	60

* Anbefalet indstilling

HDMI timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	480P	31,50	60
2	576P	31,25	50
3	720P	37,50	50
4	720P	45,00	60
5	1080i	28,12	50
6	1080i	33,75	60
7	1080P	56,25	50
8	1080P	67,50	60

Forudindstillede modes (opløsning)

Komponent Video Timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	480i	15,75	60
2	576i	15,62	50
3	480P	31,50	60
4	576P	31,25	50
5	720P	37,50	50
6	720P	45,00	60
7	1080i	28,12	50
8	1080i	33,75	60

Indikator

TILSTAND	LED-farve
Tændt	Blå
Dvaletilstand	Blinker Blåt
Slukket	Slukket

Denne skærm overholder specifikationerne for pladen til vægmontering og udvekslingsenheden.

1. Placer monitoren med skærmen nedad på en blød klud.

1. For at adskille foden fra standeren skal du løfte skruens greb og dreje skruen mod venstre.

4. Monter pladen til vægmontering.

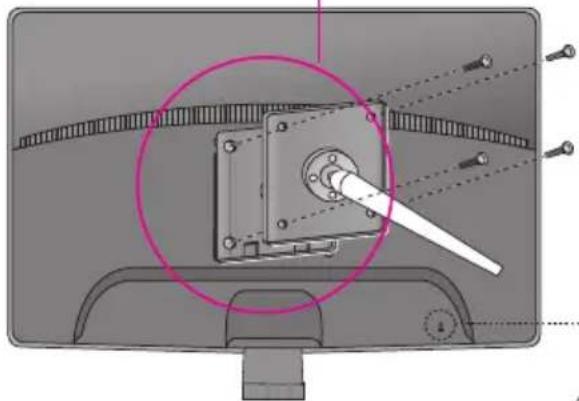

Plade til vægmontering (købes separat)

Dette er en sokkeltype eller vægmonteret type og kan sluttes til pladen til vægmontering. Yderligere oplysninger findes i installationsvejledningen, der følger med pladen til vægmontering.

Kensington-sikkerhedsstik

Tilsluttes et låsekabel, der kan købes separat i de fleste computerforretninger.
