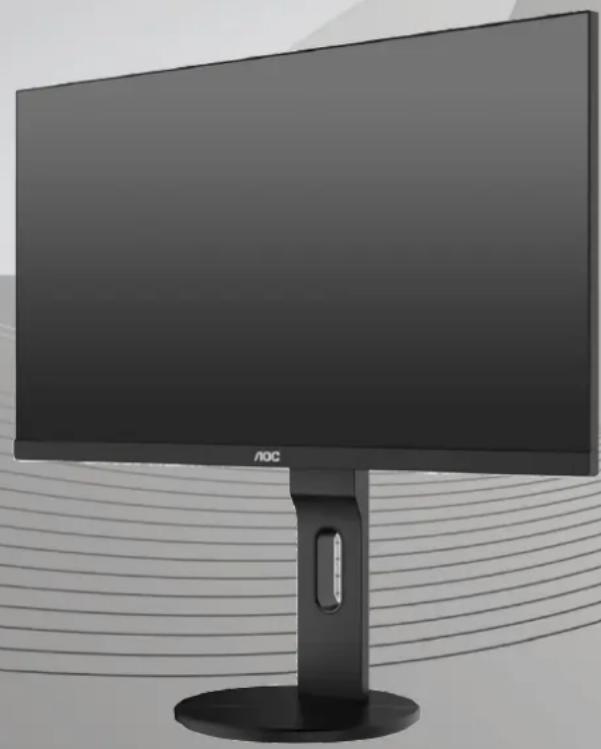

BRUGSANVISNING Q2790PQE AOC

LCD skærm brugervejledning

Q2790PQE LCD-baggrundsbelysning

Opsætning af stativet og foden 7

Justering af synsvinklen 8

Tilslutning af skærmen 9

Indstilling....10

Genvejstaster....10

OSD Setting (Indstillinger i skæmmenuen) 12

Luminance (Lystæthed) 13

Image Setup (Billedopsætning) 14

Color Setup (Farveopsætning) 15

Picture Boost (Billedforøgelse) 16

OSD Setup (Opsætning af skæmmenuen).... 17

Extra (Ekstra)....18

Exit (Afslut) 19

Forudindstillede skærmindstillinger 23

Ben-tildelinger 24

Plug & Play....26

Sikkerhed

National konventioner

Følgende afsnit beskriver de nationale konventioner, som er brugt i dette dokument.

Bemærkninger, sikkerhedsforanstaltninger og advarsler

I denne vejledning er der vist bestemte ikoner ved nogle af afsnittene, som er skrevet med fed eller kursiv skrift. Disse afsnit er bemærkninger, sikkerhedsforanstaltninger eller advarsler, og de bruges som følgende:

BEMÆRK: EN BEMÆRKNING indikerer en vigtig oplysning, som hjælper brugeren med at bruge computersystemet på en bedre måde.

SIKKERHEDSFORANSTALTNING: EN SIKKERHEDSFORANSTALTNING indikerer enten en potentiel skade på hardwaret eller tab af data, og oplyser brugeren om hvordan han/hun kan undgå dette problem.

ADVARSEL: En ADVARSEL angiver risikoen for personskade for fortæller dig, hvordan du skal undgå denne risiko. Nogle advarsler kan være vist på andre måder og er muligvis ikke ledsaget af et ikon. I disse tilfælde, er den specifikke advarsel et krav fra de offentlige myndigheder.

Strøm

Skærmen må kun bruges med strømkilden, som står på mærkatet. Hvis du er usikker på hvilken strømkilde du har i dit hjem, bedes du venligst snakke med din forhandler eller det lokale el-selskab.
⚠️ Skærmen har et trevejs, jordforbundet stik, som er et stik med et tredje (jordforbundet) ben. Dette stik passer kun til en jordforbundet stikkontakt af sikkerhedsmæssige årsager. Hvis din stikkontakt ikke passer til det trebenede stik, skal du få en elektriker til at installere en ny stikkontakt, eller brug en adapter så apparatet jordforbindes sikkert. Det jordforbundne stik har et sikkerhedsmæssigt formål, som ikke må ignoreres.
I tilfælde af tordenvejr, eller hvis apparatet ikke skal bruges i længere tid, bedes du venligst trække stikket ud af stikkontakten. Dette vil beskytte skærmen mod beskadigelse fra spændingsbølger.
Undgå at overbelaste stikdåser og forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød.
For at sikre at skærmen virker korrekt, skal du kun bruge den sammen med UL-godkendte computere, som er udstyret med egnede stikforbindelser, vurderet mellem 100 - 240 V AC, min. 5 A.
Stikkontakten skal være i nærheden af udstyret, og den skal være nem tilgængelig.
Skærmen må kun bruges med den medfølgende strømadapter Producenter: TPV ELECTRONICS (FUJIAN) CO., LTD. Model: ADPC2090

Installation

Undgå, at stille skærmen på en ustabil vogn, stativ, trefod, beslag eller bord. Hvis skærmen falder ned, kan den muligvis skade personer og forårsage skade på selve produktet. Sørg for, kun at bruge en vogn, stativ, trefod, beslag eller bord som er anbefalet af fabrikanten eller som er solgt sammen med dette produkt. Følg producentens anvisninger, när du installerer dette produkt, og brug kun monteringstilbehør, som er anbefalet af producenten. Et produkt på en vogn, skal håndteres med forsigtighed.

Stik aldrig genstande ind i ventilationsåbningerne på skærmens kabinet. Dette kan beskadige kredsløbet, og forårsage brand eller elektrisk stød. Undgå, at spille væsker på skærmen.

! Undgå, at ligge forsiden af produktet på gulvet.

Hvis skærmen skal monteres på en væg eller en hylde, bedes du venligst bruge et vægophæng, som er godkendt af producenten, og følg vejledningerne til ophænget.

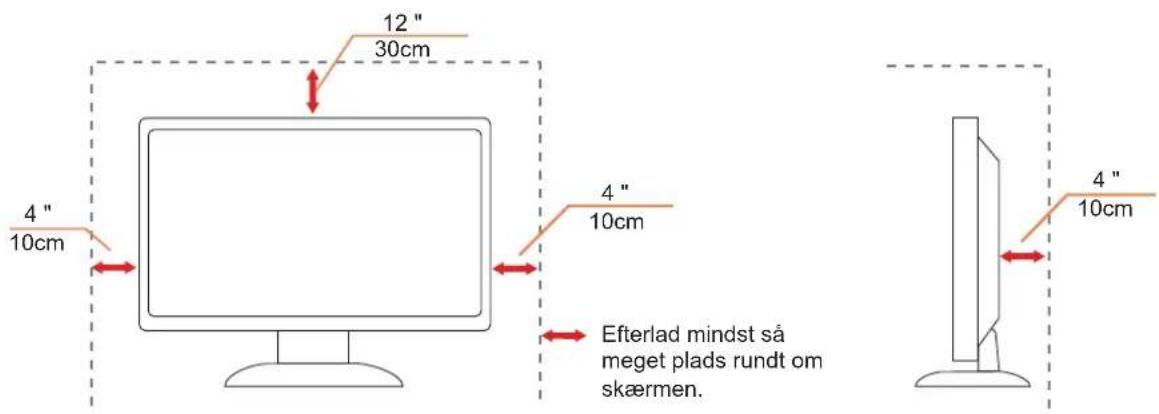

Efterlad plads rundt om skærmen, som vist nedenfor. Eller er der muligvis ikke nok luftventilation, og produktet kan overophede og forårsage brand, eller beskadige skærmen.

Se hvor meget ventilationsplads, der skal være rundt om skærmen nedenfor, når den er monteret på en væg eller på et stativ:

Installeret på et stativ

Rengøring

Rengør kabinettet regelmæssigt med en klud. Du kan bruge en mild sæbeblanding til at tørre pletter af med, i stedet for et stærkt rengøringsmiddel, som kan ske at ætse kabinettet.

Under rengøringen, bedes du sørge for at der ikke trænger væsker ind i produktet. Rengøringskluden må ikke være for grov, da dette kan ridse skærmoverfladen.

Træk venligst ledningen ud, før du rengører produktet.

Hvis produktet udgiver en underlig lugt, lyd eller røg, bedes du STRAKS trække stikket ud af stikkontakten, og kontakt et servicecenter.
Sørg for, at ventilationsåbningerne ikke er blokeret af et bord eller gardiner.
Sørg for, at din LCD skærm ikke udsættes for voldsomme vibrationer eller kraftige slag under brug.
! Undgå, at slå på eller tabe skærmen under brug eller under transport.

Opsætning

Indholdet i æsken

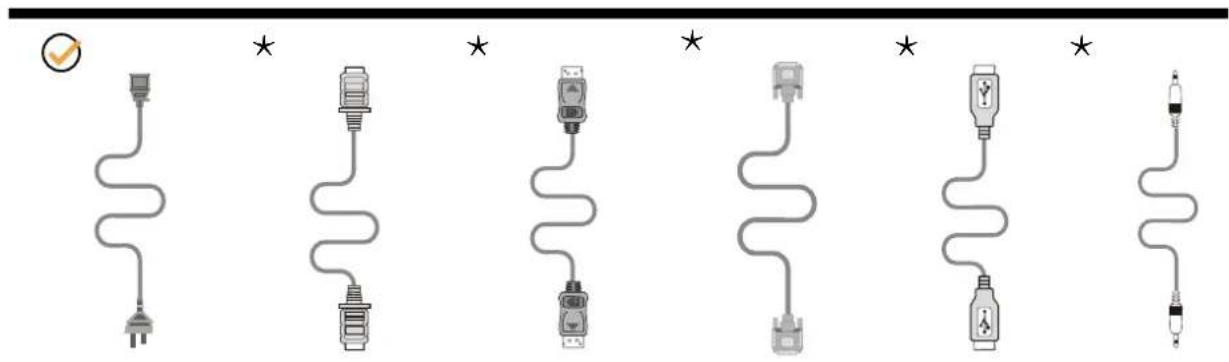

Netledning HDMI-kabel DP-kabel VGA-kabel USB-kabel AUDIO-kabel

Opsætning af stativet og foden

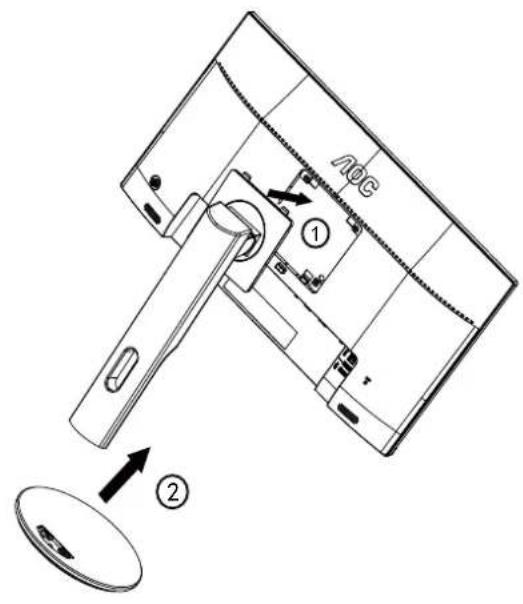

Sæt foden på eller tage den af som vist nedenfor.

Opsætning:

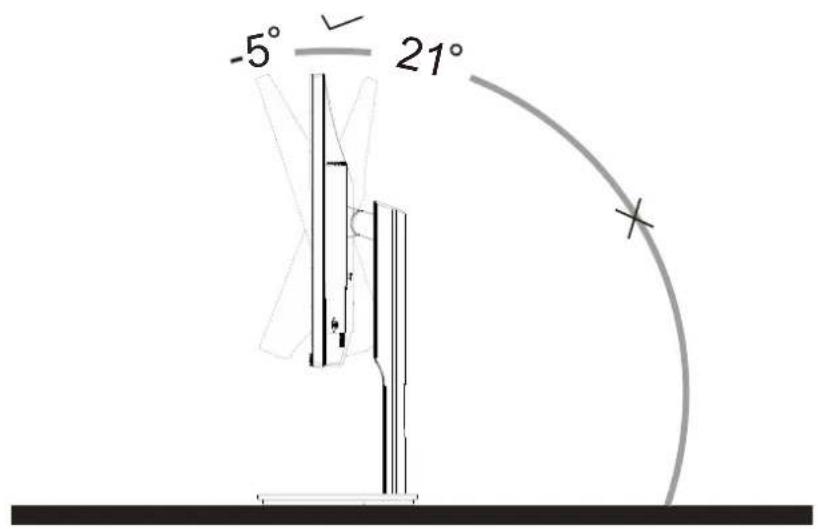

Justering af synsvinklen

For at opnå en optimal synsvinkel, anbefales det at brugeren kan se hele skærmens overflade, hvorefter skærmen justeres efter eget ønske.

Hold på skærmen, så den ikke vælter när du drejer den.

Du kan justere skærmen, som vist nedenfor.

BEMAERK:

Undgå at røre ved LCD-skærmen, när du ændre vinklen. Det kan beskadige skærmen.

Tilslutning af skærmen

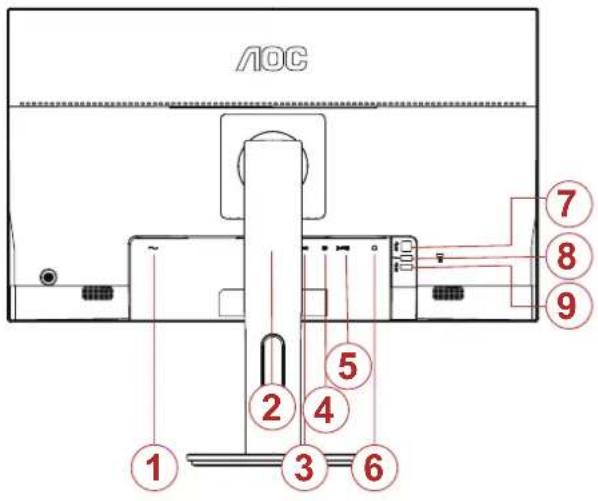

Kabletilslutninger bag på skærmen og på computeren:

1. Strømstik (jævnstrøm/DC)
2. HDMI 1
3. HDMI 2
4. DP
5. D-Sub
6. ∅retelefon
7. USB upstream
8. USB hurtig opladning
9. USB

Tilslutning til pc

1. Sæt strømkablet ordenligt i stikket på bagsiden af skærmen.
2. Sluk for computeren og tag netledningen ud af stikket.
3. Slut skærmens signalkabel til videostikket på bagsiden af din computer.
4. Sæt computerens og skærmens strømledning i en stikkontakt i nærheden.
5. Tænd computer og skærm.

Hvis skærmen viser et billede, er installationen udført. Hvis skærmen ikke viser et billede, henvises til afsnittet Fejlfinding.

For at beskytte udstyret skal du altid slukke for din pc og skærmen, inden du tilslutter kablerne.

Indstilling

Genvejstaster

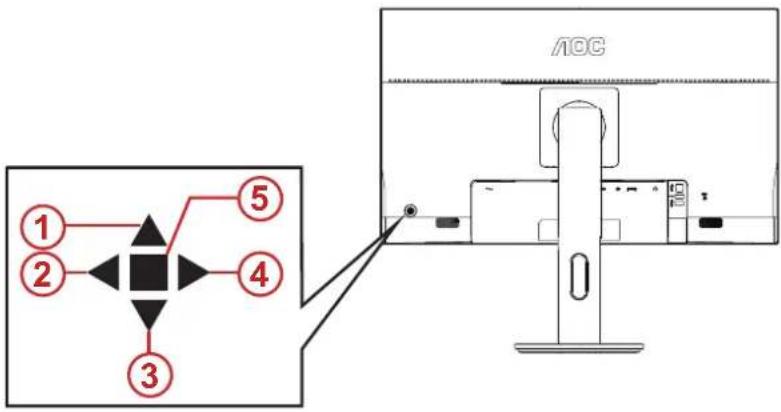

1 Kilde/Auto/Afslut

2 Clear Vision

3 ECO

4 Billedforhold /Lydstyrke/Højre

5 Menu/Enter/ Strøm

Opstart/Menu/Enter

Tryk på Tænd/Sluk-knappen for at tænde for skærmen.

Når der ikke vises en skæmmenu, skal du trykke på skæmmenu eller bekræfte valget. Tryk og hold knappen nede i 2 sekunder for at slukke for skærmen.

Billedforhold /Lydstyrke/Højre

Hvis der ikke er nogen skærmmenu, kan du trykke på Lydstyrkeknappen for at tilpasse lydstyrken. Tryk på venstre eller Højre for at tilpasse lydstyrken (kun for modeller med højttalere).

Når der ikke er nogen OSD, tryk kontinuerligt på Højre for at skifte til bredt billedformat. (Hvis produktets skærm, eller indgangssignalets opløsning er bredformat, kan der ikke justeres med genvejsknappen).

ECO

Når der ikke vises en skæmmenu, skal du trykke på "Højre" for at aktivere funktionen for styring af lyseffekter på lysdiode.

Kilde/Auto/Afslut

Når skæmmenuen er lukket, bruges knappen Kilde/Auto/Afslut som genvejstast til kilden. Når skæmmenuen er lukket, kan du holde Kilde/Auto/Afslut nede i ca. 2 sekunder for at udføre automatisk konfiguration (kun på modeller med D-Sub).

Clear Vision (Tydeligere billede)

1. Sørg for at skæmmenuen er lukket, og tryk på knappen" ◀ for at slå Clear Vision til.
2. Brug "◀" og "▶" til at vælge mellem weak (svag), medium (mellem), strong (kraftig) og off (fra). Denne funktion er som standard slået "off" (fra).

1. Hold knappen "◀ nede i 5 sekunder for at se en demo om Clear Vision, hvorefter beskeden "Clear Vision Demo: on" (Tydeligere billede demo: Til) kommer frem på skærmen i ca. 5 sekunder. Tryk på Menu eller Exit, hvorefter beskeden forsvinder. Hold knappen "◀ nede i 5 sekunder igen, for at afslutte Clear Vision demoen.

Funktionen Clear Vision giver det tydeligste billede ved at konvertere slørede billeder i lave opløsninger til tydelige og levende billeder.

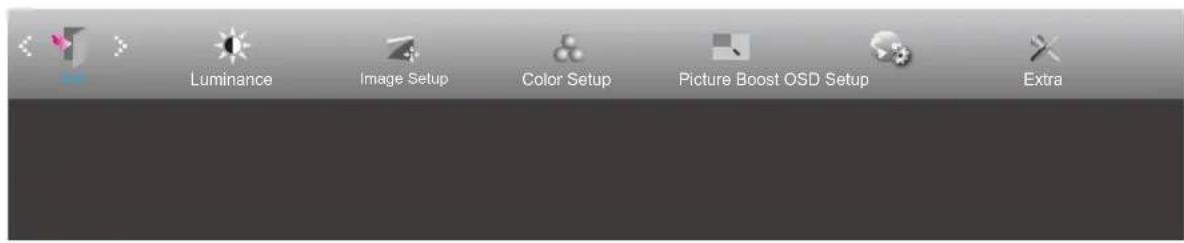

OSD Setting (Indstillinger i skæmmenuen)

Grundlæggende og enkle anvisninger til kontrolknapperne.

1). Tryk påknappen MENU for at aktivere skæmmenuen.
2. Brug Venstre og Højre til at navigere gennem funktionerne. Når den ønskede funktion er fremhævet, skal du trykke på MENU for at slå den til. Tryk på Venstre og Højre for at navigere igennem undermenuen. Når den ønskede funktion er fremhævet, skal du trykke på knappen MENU for at aktivere den.
3. Brug Venstre og Højre til at ændre indstillingen i den valgte funktion. Tryk på knappen AUTO for at afslutte. Hvis du ønsker at indstille andre funktioner, skal du gentage trin 2-3.
4. Skærmmenuens lås-funktion: For at låse skærmmenuen, skal du holde MENU-knappen nede mens skærmen er slukket, og tryk herefter på Tænd/Sluk-knappen for at slukke for skærmen. For at låse skærmmenuen op, skal du holde MENU-knappen nede mens skærmen er slukket, og tryk herefter på tænd/sluk-knappen for at slukke for skærmen.

Bemærk:

1). Hvis produktet kun har et enkelt indgangssignal, er det ikke muligt at vælge punktet "Valg af indgang".
2). ECO-funktioner (bortset fra Standard-funktion), DCR, DCB-funktion og Picture Boost. Kun én af disse 4 tilstande kan vælges ad gangen.

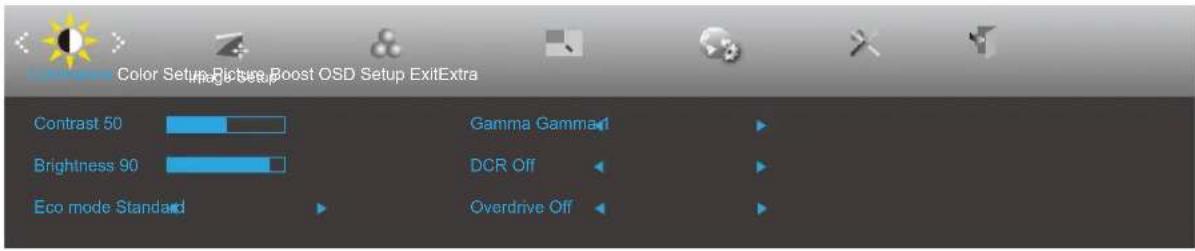

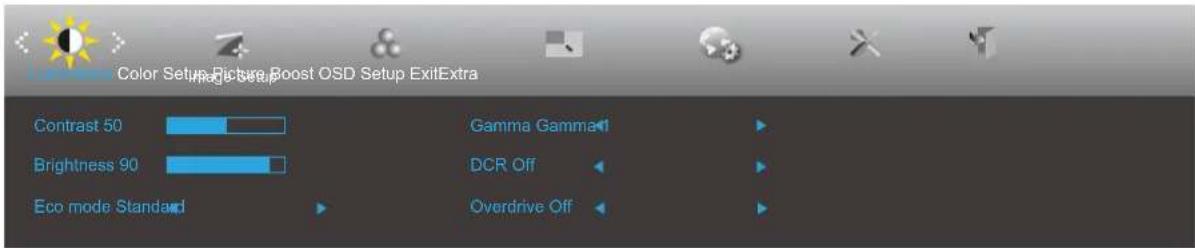

Luminance (Lystæthed)

	Contrast (Kontrast)	0-100 Kontrast fra Digital-registeret.
	Brightness (Lysstyrke)	0-100 Justering af baggrundslyset
	Eco mode (∅ko-funktion)	Standard Standard
		Text (Tekst) Tekst-tilstand
		Internet		Internet-tilstand
		Game (Spil)		Spil-tilstand
		Movie (Film)		Film-tilstand
		Sports		Sports-tilstand
		Reading		Reading Mode
	Gamma	Gamma1		Justere til Gamma 1
		Gamma2		Justere til Gamma 2
		Gamma3		Justere til Gamma 3
	DCR	Off (Fra)		Deaktiver dynamisk kontrastforhold
		On (Til)		Aktiver dynamisk kontrastforhold
	OverDrive	Weak (Svag)		Justering af svartiden.
		Medium (Mellem)
		Strong (Stærk)
		Off (Fra)

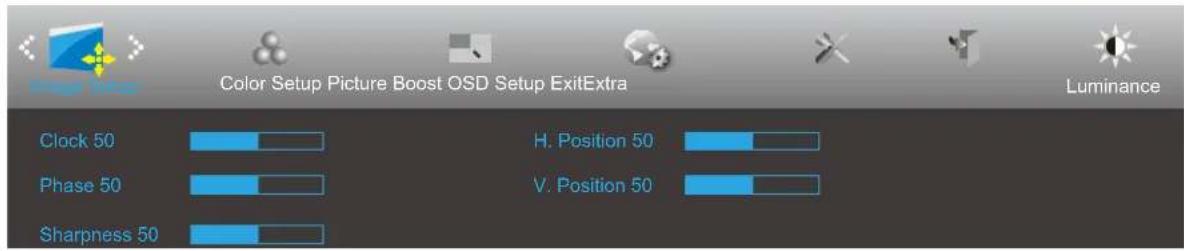

Image Setup (Billedopsætning)

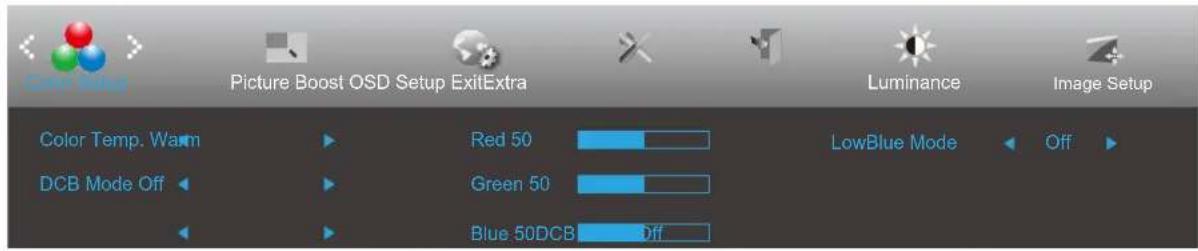

Color Setup (Farveopsætning)

	Color Temp. (Farvetemperatur)	Warm (Varm)		Vælg den forhåndsindstillede værdi for farvetemperaturen Varm.
		Normal		Vælg den forhåndsindstillede værdi for farvetemperaturen Normal.
		Cool (Kold)		Vælg den forhåndsindstillede værdi for farvetemperaturen Kold.
		sRGB		Vælg den forhåndsindstillede værdi for farvetemperaturen sRGB.
		User (Bruger)	Red (Rød) Rød forøgelse fra det digitale register
			Green (Grøn) Grøn forøgelse fra det digitale register
			Blue (Blå) Blå forøgelse fra det digitale register
	DCB Mode (DCB-funktion)	Full Enhance (Fuld forøgelse)	Til eller fra Deaktivere eller aktivere Fuld forøgelse
		Nature Skin (Naturlig hud)	Til eller fra Deaktivere eller aktivere naturlig hud
		Green Field (Grønt område)	Til eller fra Deaktivere eller aktivere grønt område
		Sky-blue (Himmelblå)	Til eller fra Deaktivere eller aktivere himmelblå
		AutoDetect (Automatisk identifikation)	Til eller fra	Deaktivere eller aktivere automatisk identifikation
		OFF	Til eller fra	Deaktivere eller aktivere OFF identifikation
	DCB Demo		Til eller fra Deaktivere eller aktiver demo
	Red (Rød)		0-100	Rød forøgelse fra det digitale register.
	Green (Grøn)		0-100	Grøn forøgelse fra det digitale register.
	Blue (Blå)		0-100	Blå forøgelse fra det digitale register.
	LowBlue Mode (LowBlue funktion)	Multimedia		Formindsk bølge af blåt lys ved at styre farvetemperaturen.
		Internet
		Office
		Reading
		Off (Fra)

Picture Boost (Billedforøgelse)

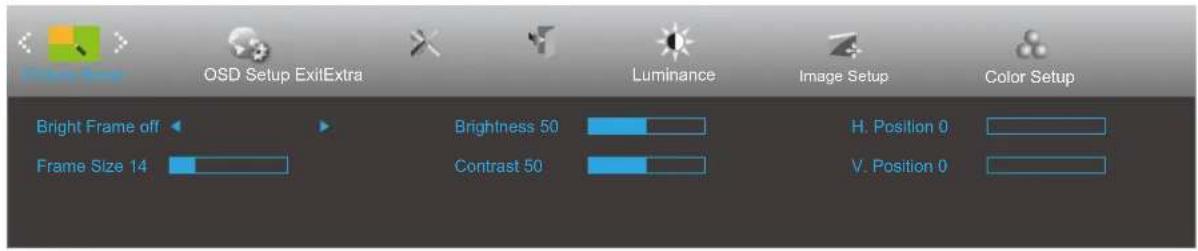

Juster billedets lysstyrke, kontraste og placering for at få en bedre visuel oplevelse.

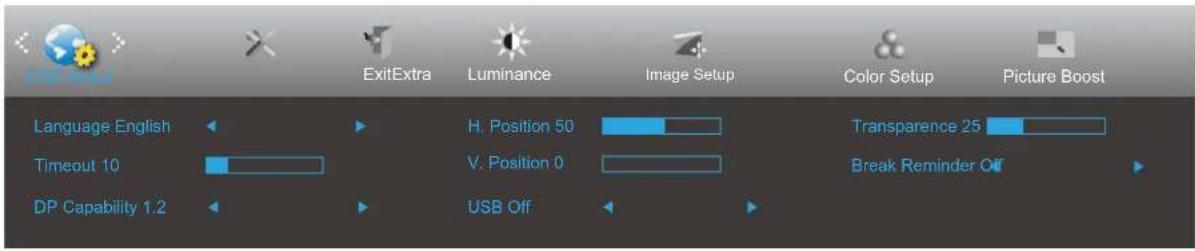

OSD Setup (Opsætning af skæmmenuen)

	Language (Sprog)		Vælg sprog for skærmmenuen
	Timeout 5-120 Justering af skærmmenuens timeout
	H. Position (H. placering)	0-100 Justerer skærmmenuens horisontale placering
	V. Position (V. placering)	0-100 Justerer skærmmenuens vertikale placering
	Transparence (Gennemsigtighed)	0-100 Justering af skærmmenuens gennemsigtighed
	Break Reminder (Påmindelse om pause)	Til eller fra	Start påmindelse, hvis brugeren arbejder i mere end 1 time
	DP Capability (DP kapacitet)	1.1/1.2 Bemærk	at kun DP1.2 understøtter Adaptive-funktionen
	USB til/fra USB-opladning til/fra

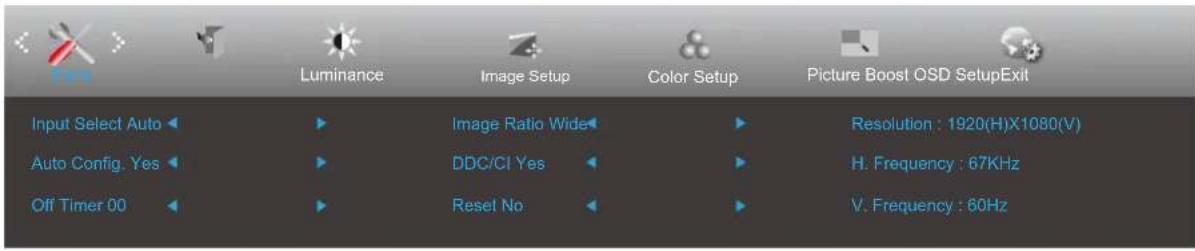

Extra (Ekstra)

	Input Select(Vælg input)	AUTO/D-SUB/HDMI1/HDMI2/DP	Vælg indgangssignalkilde
	Auto Config.(Automatisk konfiguration)	ja eller nej Justerer automatisk	billedet til standard
	Off timer(Sluk-timer)	0-24 timer Vælg DC-sluk tidspunkt
	Image Ratio(Billedformat)	Wide / 4:3 / 1:1 / Movie1/Movie2	Vælg skærmens billedforhold.
	DDC/CI ja eller	nej Slå understøttelse af DDC/CI til og fra
	Reset(Genindstil)	ja/ENERGY STAR® eller nej	Nulstil menuen til standardindstillingerneENERGY STAR® fås til udvalge modeller.

Exit (Afslut)

Exit (Afslut) Forlade hoved-skærmmenuen

Lysdiodeindikator

Status Farve på lysdiode
Almindelig strømforbrug Hvid
Aktiv-fra Orange

Fejlfinding

Problem & Spørgsmål	Mulige løsninger
Strømindikatoren lyser ikke	Kontroller at tænd/sluk-knappen står på Tænd, og at strømkablet sidder korrekt i en stikkontakt med jordforbindelse samt i skærmen.
Intet billede på skærmen	Er strømledningen tilsluttet korrekt?Kontroller strømtilslutningen og strømforsyningen.Er kablet tilsluttet korrekt?(Tilsluttet vha. D-sub-kabel)Kontroller DB-15 kabelforbindelsen.(Tilsluttet vha. HDMI-kabel)Kontroller HDMI kabelforbindelsen.(Forbundet med et DP-kabel)Kontroller DP-kabelforbindelsen.* D-sub/HDMI/DP-indgang er ikke tilgængelig på alle modeller.Hvis enheden er tændt, skal du genstarte computeren for at se startskærmen (login-skærmen).Hvis startskærmen (login-skærmen) kommer frem, skal du genstarte computeren i den relevante tilstand (fejlsikret tilstand i Windows 7/8/10) og derefter skifte frekvensen på videokortet.(Der henvises til afsnittet Indstilling af den optimale opløsning)Hvis startskærmen (login-skærmen) ikke kommer frem, skal du kontakte dit lokale servicecenter eller din forhandler.Står der “Input Not Supported (Indgang ikke understøttet)” på skærmen?Denne meddelelse kommer frem, når signalet fra videokortet overgår den maksimale opløsning og frekvens, som skærmen kan håndtere.Tilpas den maksimale opløsning og frekvens, som skærmen kan håndtere.Sørg for at AOC skærmdriverne er installeret.
Billedet er gnidret og har spøgelsesskygger	Justér kontrast og lysstyrke.Tryk for at indstille automatisk.Undgå at bruge forlængerkabel eller omskifterboks. Vi anbefaler, at du slutter skærmen direkte til udgangsstikket på videokortet på bagsiden.
Billedet hopper og filmrer eller der kommer bølger frem på billedet	Flyt elektriske apparater, der kan forårsage elektriske forstyrrelser, væk fra skærmen.Brug den højeste opdateringshastighed som er mulig med skærmopløsningen du bruger.
Skærmen sidder fast i Aktiv fra-funktionen	Computerens tænd/sluk-knap skal stå på Tænd.Computer-videokortet skal sidde ordentligt i stikket.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.Undersøg skærmens videokabel, og sørg for at ingen af benene er bøjet.Sørg for at du kan styre din computer ved at trykke på CAPS LOCK på tastaturet, og se om CAPS LOCK-lyset tænder. Lyset skal tænde og slukke, når du trykker på CAPS LOCK-tasten.
Én af primærfarverne mangler (R∅D, GR∅N, BLÅ)	Undersøg skærmens videokabel, og sørg for at ingen af benene er ødelagt.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.
Skæmbilledet er ikke centreret, eller det har ikke den korrekte størrelse.	Justér H-Position og V-Position eller tryk på genvejstasten (AUTO).
Billedet farver har defekter (hvid ser ikke ud som hvid)	Juster RGB-farverne, eller vælg den ønskede farvetemperatur.
Horisontale eller vertikale forstyrrelser på skærmen	Brug nedlukningsmetoden i Windows 7/8/10 for at justere KLOK og FASE.Tryk for at indstille automatisk.
Forordninger og reparation	Se oplysninger om forordninger og reparation på cd'en eller gå på www.aoc.com (for at finde modellen, du har købt i dit land, og for at finde oplysninger om forordninger og reparation på supportsiden.

Specifikationer

Generelle specifikationer

Panel	Modelnavn Q2790PQE
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 68.6 cm diagonal
	Pixelpitch	0.2331mm (H) × 0.2331mm (V)
	Separat synk. H/V TTL
	Skærmfarve 16,7M farver
Andet	Vandret scanningsområde 30~99KHz
	Vandret skanningsstørrelse (maksimal)	596.736mm
	Lodret scanningsområde 50Hz~76Hz
	Lodret skanningsstørrelse (maksimal)	335.664mm
	Optimal forudindstillet opløsning	1920x1080@60Hz(VGA)
	Max resolution 2560x1440@60Hz	(HDMI, DP)
	Plug & Play	VESA DDC2B/CI
	Strømforsyning 100-240V~,50/60Hz
	Strømforbrug	Typisk (standard lysstyrke og kontrast) 27W
		Maks. (lysstyrke = 100, kontrast = 100) ≤ 54W
		Strømbesparende tilstand ≤0.5W
Fysiske egenskaber	Stiktype D-Sub/ HDMI/DP/Earphone out
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift	0°~40°
		Ikke i drift	-25°~55°
	Luftfugtighed	I drift	10 ~ 85 % (ikke-kondenserende)
		Ikke i drift	5 ~ 93 % (ikke-kondenserende)
	Højde	I drift	0~5000 m (0~16404 fod)
		Ikke i drift	0~12192m (0~40000 fod)

Forudindstillede skærmindstillinger

STANDARD OPL∅SNING		HORIZONTAL FREKvens (kHz)	VERTIKAL FREKvens (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5 75
MAC MODES VGA	640x480@67Hz 35 66.667
IBM MODE	720x400@70Hz 31.469	70.087
SVGA	800x600@56Hz 35.156	56.25
	800x600@60Hz 37.879	60.317
	800x600@72Hz 48.077	72.188
	800x600@75Hz 46.875	75
MAC MIDE SVGA	835 x 624@75Hz 49.725	74.5
XGA	1024x768@60Hz 48.363	60.004
	1024x768@70Hz 56.476	70.069
	1024x768@75Hz 60.023	75.029
SXGA	1280x1024@60Hz 63.981	60.02
	1280x1024@75Hz 79.976	75.025
WSXG	1280x720@60HZ 45 60
	1280x960@60HZ 60 60
WXGA+	1440x900@60Hz 55.935	59.876
WSXGA+	1680x1050@60Hz 65.29	59.954
FHD	1920x1080@60Hz 67.5 60
QHD	2560*1440@60Hz 88.787	59.951

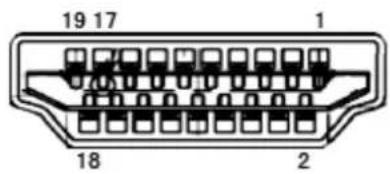

Ben-tildelinger

Ben nr.	Signalnavn Ben nr. Signalnavn	Benn	nr. Signalnavn
1. TMDS	Data 2+ 9. TMDS Data 0- 17. DDC/CEC jord
2. TMDS	Data 2 skjold 10. TMDS klok + 18.				+ 5V strøm
3. TMDS	Data 2- 11. TMDS klok-skjold 19. Hot-plug blev fundet
4. TMDS	Data 1+ 12. TMDS klok-
5. TMDS	Data 1 skjold 13. CEC
6. TMDS	Data 1- 14. Reserveret (N.C. på enhed)
7. TMDS	Data 0+ 15. SCL
8. TMDS	Data 0 skjold 16. SDA

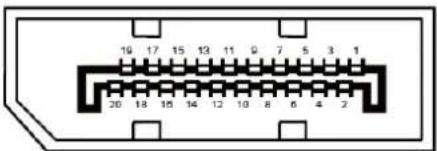

20-ben kabel til farveskærme

Pin-nr. Signalnavn Pin-nr. Signalnavn
1 ML_Bane 3 (n) 11 GND
2 GND	12 ML_Bane 0 (p)
3 ML_Bane 3 (p)	13 KONFIG1
4 ML_Bane 2 (n)	14 KONFIG2
5 GND	15 AUX_CH (p)
6 ML_Bane 2 (p)	16 GND
7 ML_Bane 1 (n)	17 AUX_CH (n)
8 GND	18 Hot-plug blev fundet
9 ML_Bane 1 (p)	19 Returner DP_PWR
10	ML_Bane 0 (n)	20	DP_PWR

15-ben kabel til farveskærme

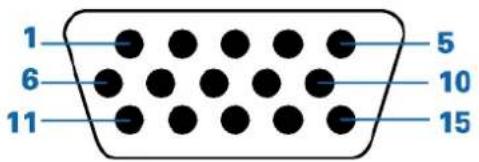

Ben nr. 15-ben Side af signalkabel Ben nr. 15-ben Side af signalkabel
1 Video-rød 9 +5V
2 Video-grøn 10 Jordforbindelse
3 Video-blå 11 N.C.
4 N.C. 12 DDC-seriedata
5 Identificer kabel 13 H-synk.
6 GND-R 14 V-synk.
7 GND-G 15 DDC-serieklok
8 GND-B

Plug & Play

Denne skærm er udstyret med VESA DDC2B-kapaciteter i henhold til VESA DDC STANDARDEN. Dette giver skærmen mulighed for at oplyse værtssystemet om dens identitet og, afhængig af DDC-niveauet, videregive yderligere oplysninger om dens skærmkapaciteter.

DDC2B er en tovejs datakanal, som er baseret på I2C-protokollen. Værten kan anmode om EDID-oplysninger over DDC2B-kanalen.
