BRUGSANVISNING E2360V-PN LG

Læs denne vejledning grundigt inden betjening af produktet, og behold den til evt. senere brug.

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Apparatkontakten anvendes som afbryderkontakt.

Du skal sørge for, at enheden monteres tæt ved vægstikkontakten, hvor stikket er sat i, og at der er fri adgang til vægstikkontakten.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
• Der er farlig højispænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet.

Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

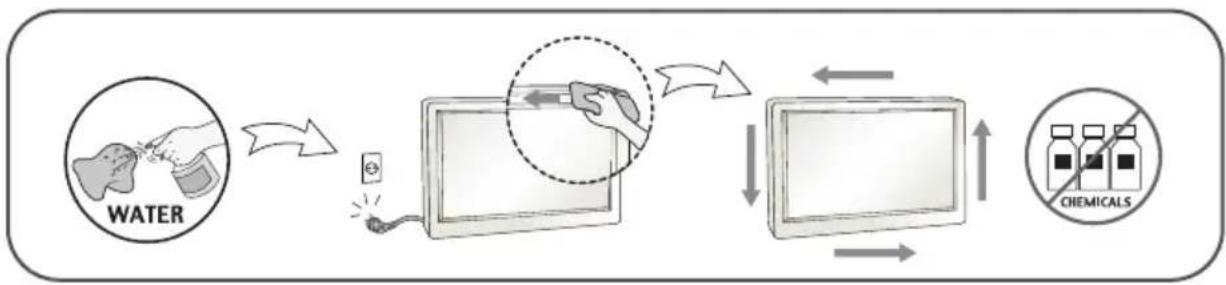

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).
• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse (Kun, Hg-lampe anvendt LCD Monitor)

• Det lysstofrør, som bruges i denne skærm, indeholder en lille smule kviksølv.
• Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
• Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

!!! Tak fordi du valgte LGE produkter !!!

Brugsvejledning/Kort

(Dette signalkabel skal være fastgjort på dette produkt før forsendelsen, hvis det skal opsættes.)

Strømledning (Afhængig af landet)

AC-DC adapter

DVI-D Signalkabel (Denne funktion er ikke tilgængelig i alle lande.)

BEMÆRK:

• Tilbehøret kan se anderledes ud end det, der vises her.
• Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI-D kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.

Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Montering af soklen

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

1. Fastgør skærmen på foden ved at dreje skruen til højre.

Skrue: Drej skruen ved hjælp af skruehåndtaget

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

■ Drej skruen til venstre og løft skærmen ud af foden.

Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede.
Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Placering af skærmen

1. Du kan indstille skærmen på forskellige måder.

■ Opseg nagiba: -5^ til15°

• Du behøver ikke at indsætte låsestiften igen, hvis du fjerner den for at justere højden.
• Pas på ikke at sætte fingrene mellem skærmen og stativsøjlen, når du justerer skærmens vinkel. Du kan få fingrene i klemme.

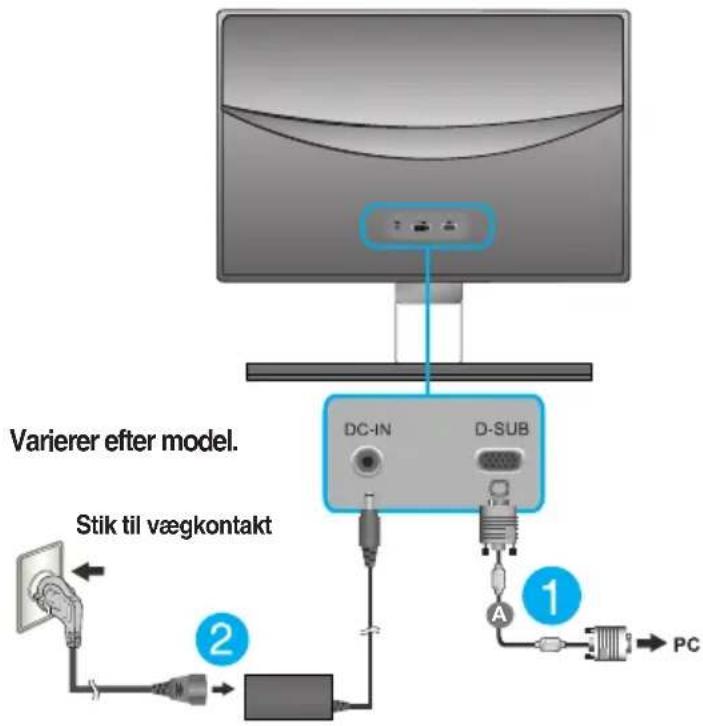

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.

2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut D-sub (analogt signal) kablet

BEMÆRK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

Varierer efter model. Stik til vægkontakt DC-IN D-SUB A 1 2 PC

Tilslut signalindgangskab let og stram det til ved at dreje i pilen retning, som vist på illustrationen.

Når du bruger et D-Sub signal input kabelstik til Macintosh:

Mac adapter

Hvis skærmen skal bruges til en Apple Macintosh-maskine, skal der anvendes en separat stikadapter, der ændrer 15-bens D-sub-VGA-stikket med 3 rækker på det medfølgende kabel til et 15-bens stik med 2 rækker.

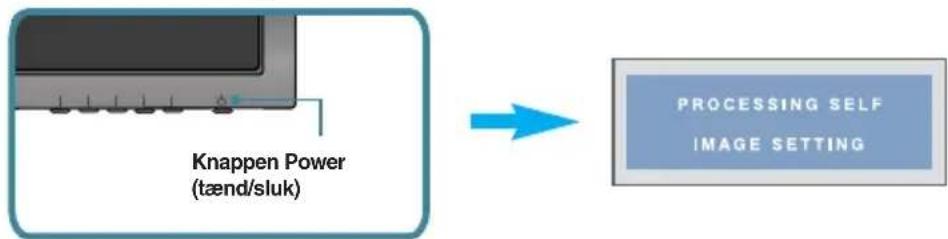

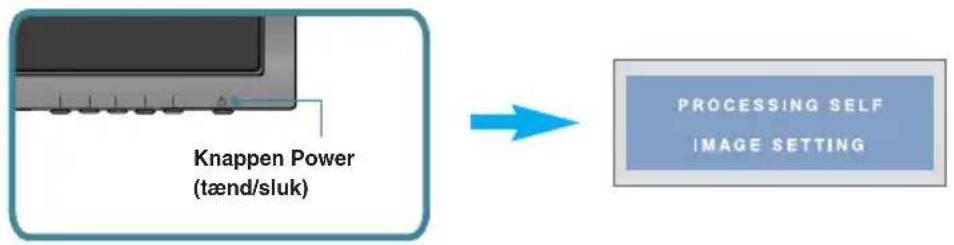

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk.

BEMAERK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet

B ilslut D-sub (analogt signal) kablet

BEMAERK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

DVI-Digital-kabel
(denne funktion er ikke tilgængelig i alle lande).

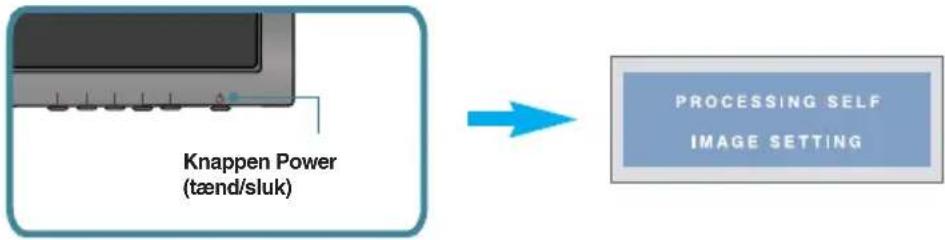

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

BEMAERK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

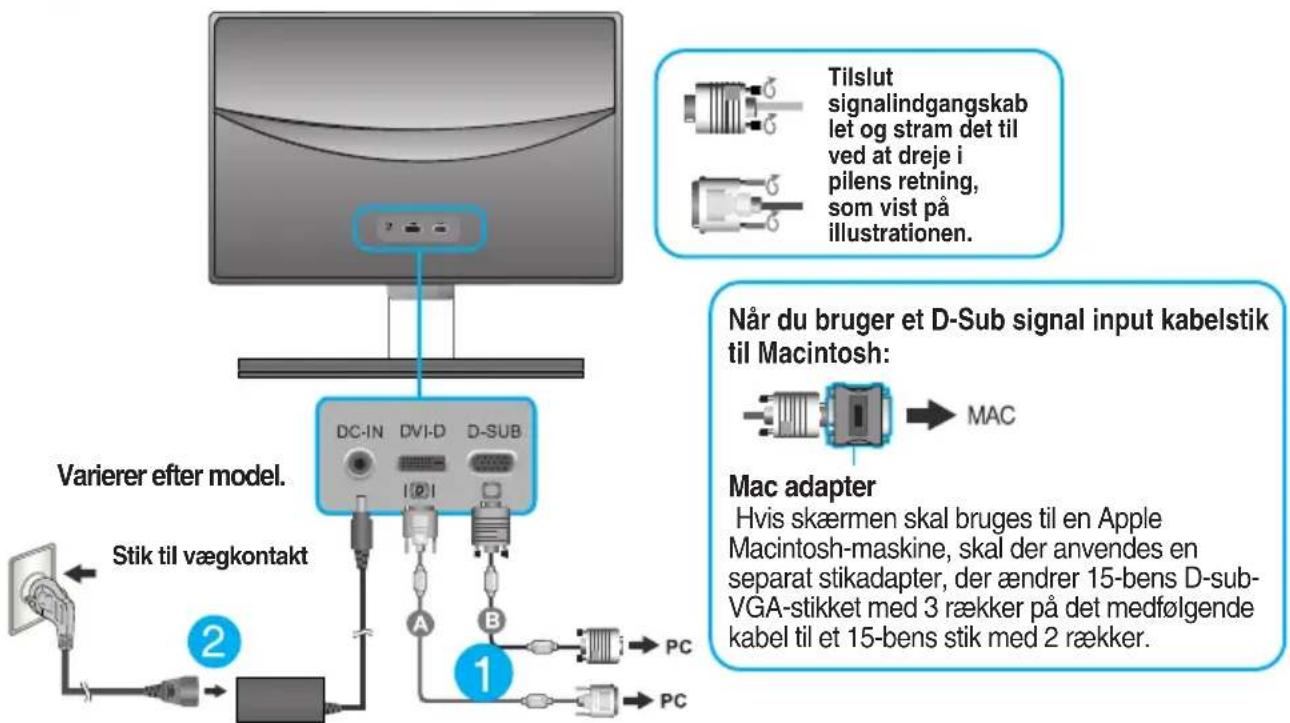

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet
B Tilslut D-sub (analogt signal) kablet
© Tilslut HDMI kablet

BEMÆRK:

■ Dette er en forenklet gengivelse af skærmens bagside.
■ Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.
    Q["Tilslut signalindgangskab let og stram det til ved at dreje i pilens retning, som vist på illustrationen."]

Når du bruger et D-Sub signal input kabelstik til Macintosh:

Mac adapter

Hvis skærmen skal bruges til en Apple Macintosh-maskine, skal der anvendes en separat stikadapter, der ændrer 15-bens D-sub-VGA-stikket med 3 rækker på det medfølgende kabel til et 15-bens stik med 2 rækker.

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

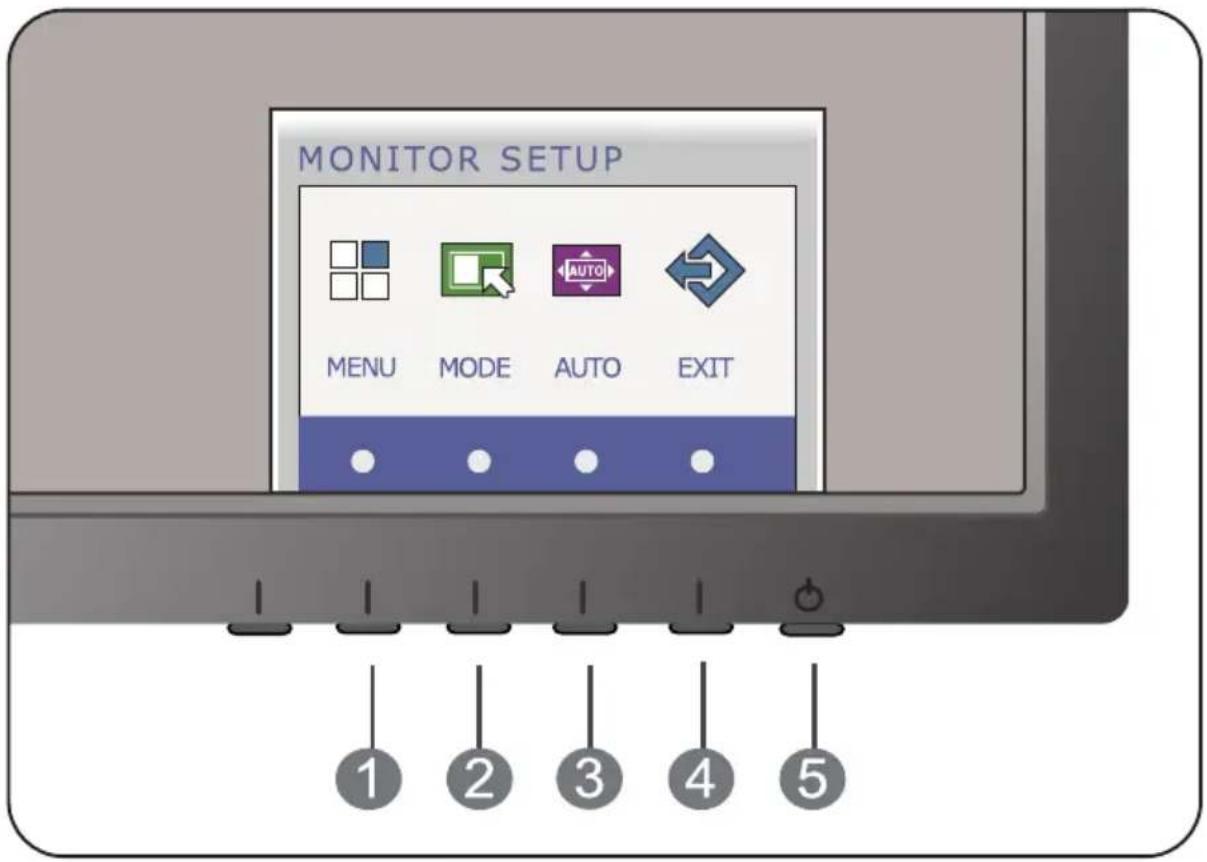

Kontrolelementer på frontpanelet

MONITOR SETUP MENU MODE AUTO EXIT 1 2 3 4 5

Knappen MENU

OSD LOCKED OSD UNLOCKED

Brug denne knap til at åbne eller lukke skæmmenuen.

OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skærmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (Skærmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

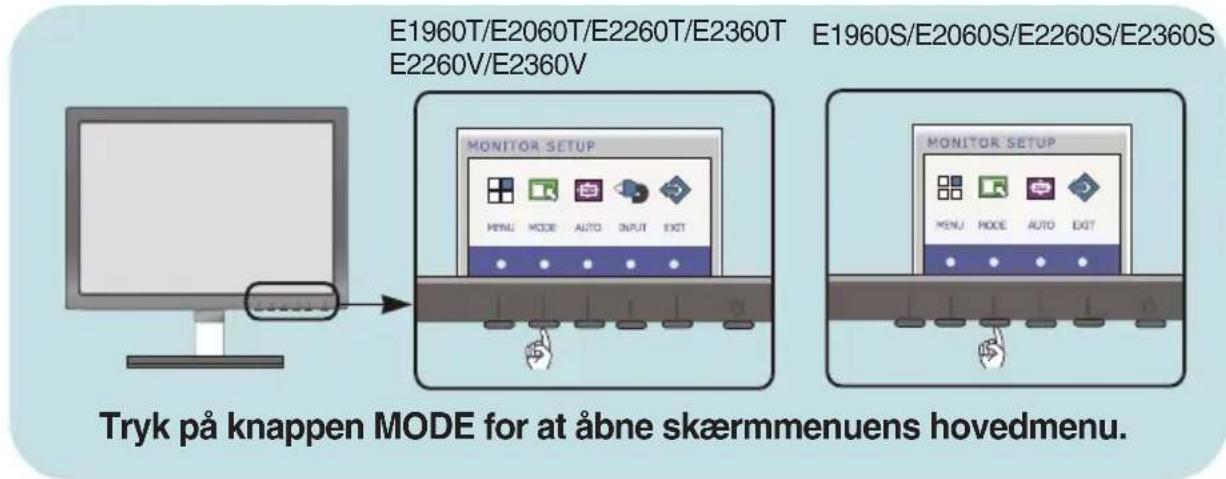

Knappen MODE

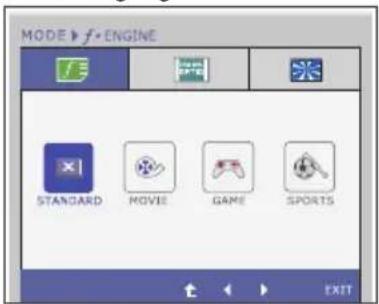

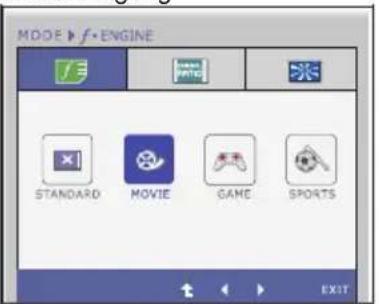

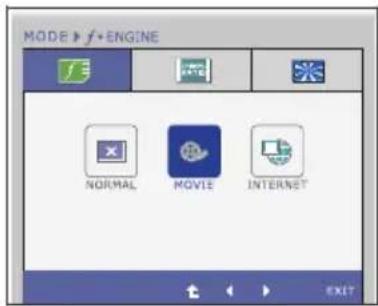

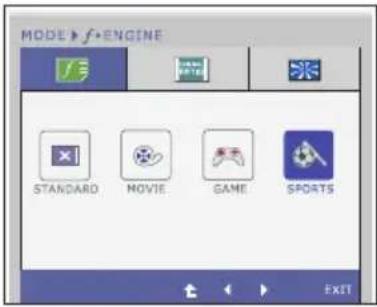

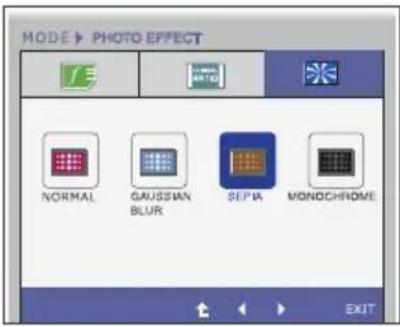

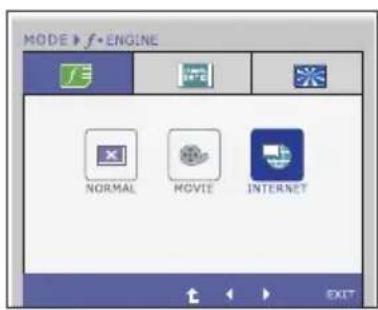

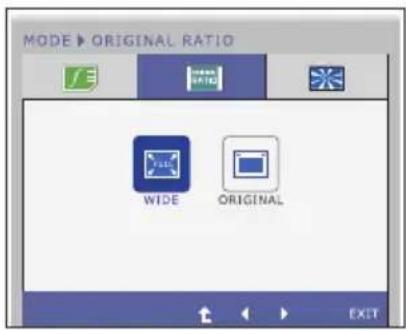

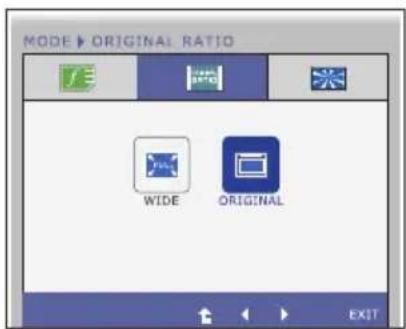

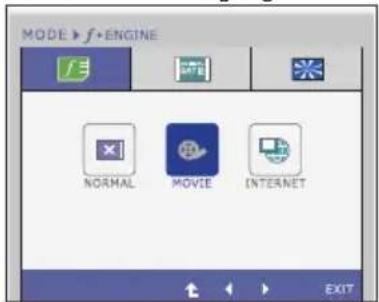

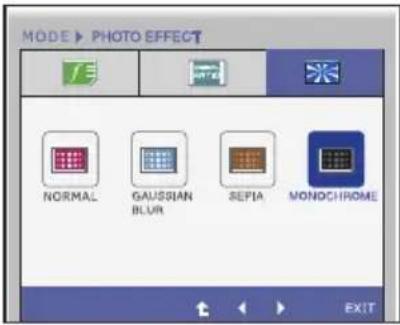

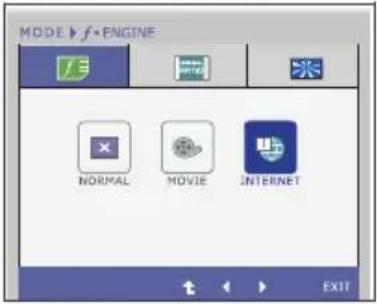

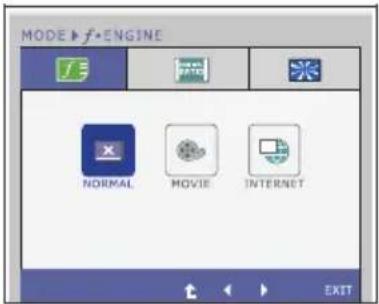

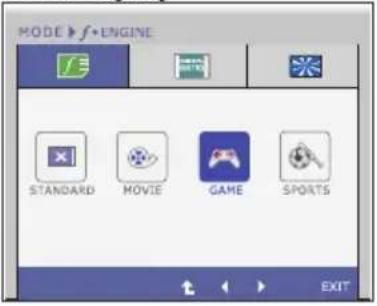

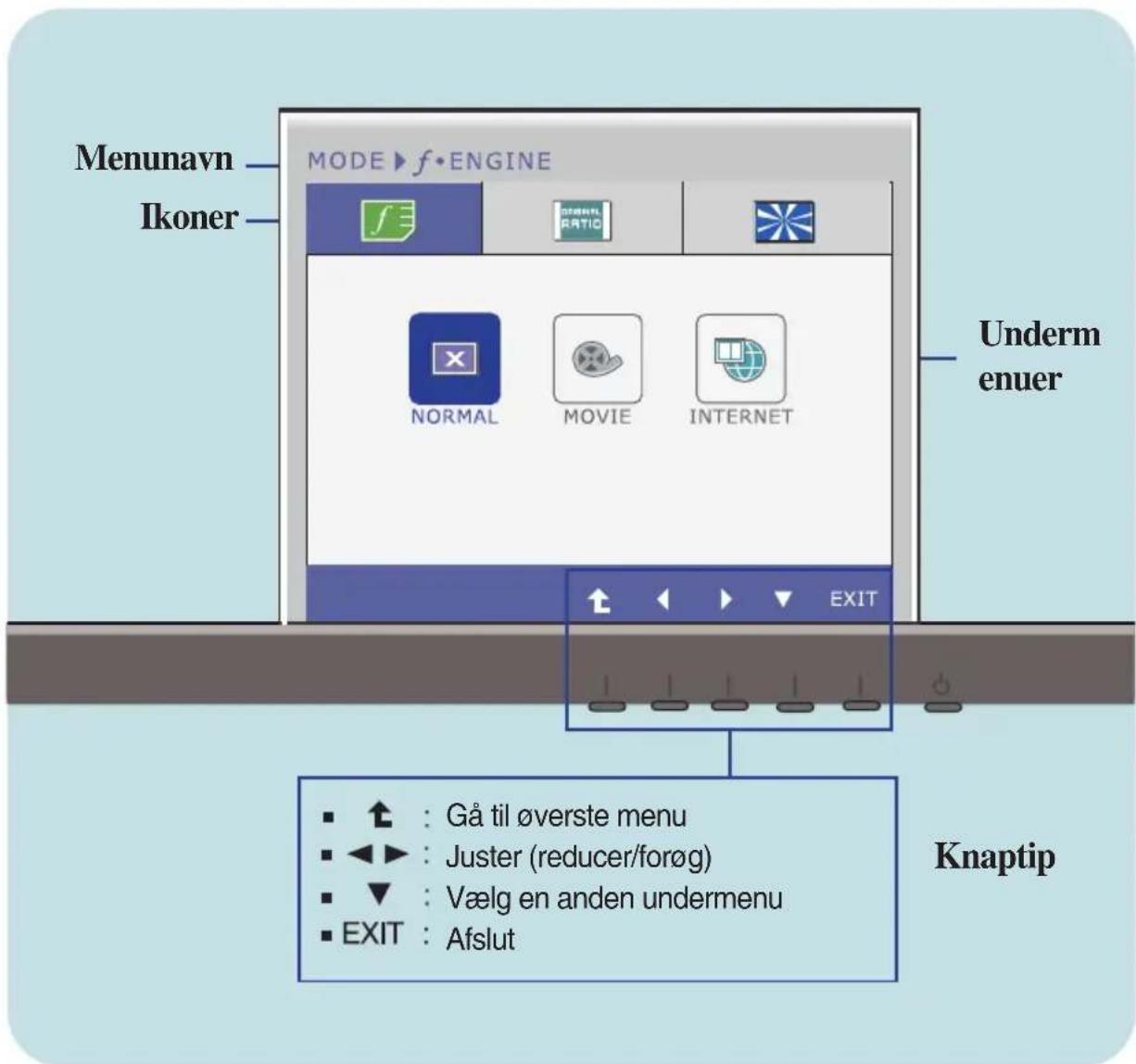

Tryk på denne knap, når du vil gå til menuen F-ENGINE (F-ENGINE), ORIGINAL RATIO (ORIGINAL FORHOLD), PHOTO EFFECT (FOTO-EFFEKT). For yderligere oplysninger, se side 26 til 31.

Knappen AUTO (Automatisk)

Automatisk billedjustering

Hvis du vil justere skærmindstillingerne, skal du altid trykke på knappen AUTO(Automatisk), inden skæmmenuen åbnes. (Kun analog-mode) Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.

PROCESSING AUTO

IMAGE ADJUSTMENT

Den bedste opløsning til en

E1960S : 1360 x 768

E2060S : 1600 x 900

E2260S/E2360S : 1920 x 1080

Knappen EXIT

Afslut OSD (On Screen Display/På-skærmen visning).

Knappen Power (tænd/sluk) & Strømindikator

Brug denne knap til at tænde og slukke for skærmen.

Hvis skærmen vises korrekt (Tænd-status), er tænd/sluk indikatoren rød hele tiden. Hvis skærmen er i strømdvalefunktion (strømsparefunktion), er tænd/sluk indikatoren lyseblå.

Brug denne knap til at åbne eller lukke skæmmenuen.

OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skæmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (Skæmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

Knappen MODE

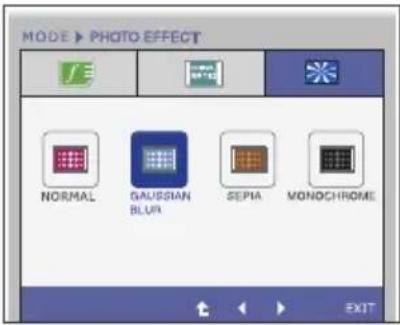

Tryk på denne knap, når du vil gå til menuen F-ENGINE (F-ENGINE), ORIGINAL RATIO (ORIGINAL FORHOLD), PHOTO EFFECT (FOTO-EFFEKT). For yderligere oplysninger, se side 26 til 31.

Knappen AUTO (Automatisk)

Automatisk billedjustering

Hvis du vil justere skærmindstillingerne, skal du altid trykke på knappen AUTO(Automatisk), inden skæmmenuen åbnes. (Kun analog-mode) Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.

Den bedste opløsning til en

E1960T : 1360 x 768

E2060T : 1600 x 900

E2260T/E2360T : 1920 x 1080

E2260V/E2360V : 1920 x 1080

Knappen INPUT (SOURCE (KILDE) hurtigtast)

Når der er tilsluttet to indgangssignaler, kan du vælge det indgangssignal, du ønsker (D-SUB/DVI/HDMI).

Hvis der kun er tilsluttet ét signal, detekteres det automatisk.

Standardindstillingen er D-Sub.

Knappen EXIT

Afslut OSD (On Screen Display/På-skærmen visning).

Knappen Power (tænd/sluk) & Strømindikator

Brug denne knap til at tænde og slukke for skærmen.

Hvis skærmen vises korrekt (Tænd-status), er tænd/sluk indikatoren rød hele tiden.

Hvis skærmen er i strømdvalefunktion (strømsparefunktion), er tænd/sluk indikatoren lyseblå

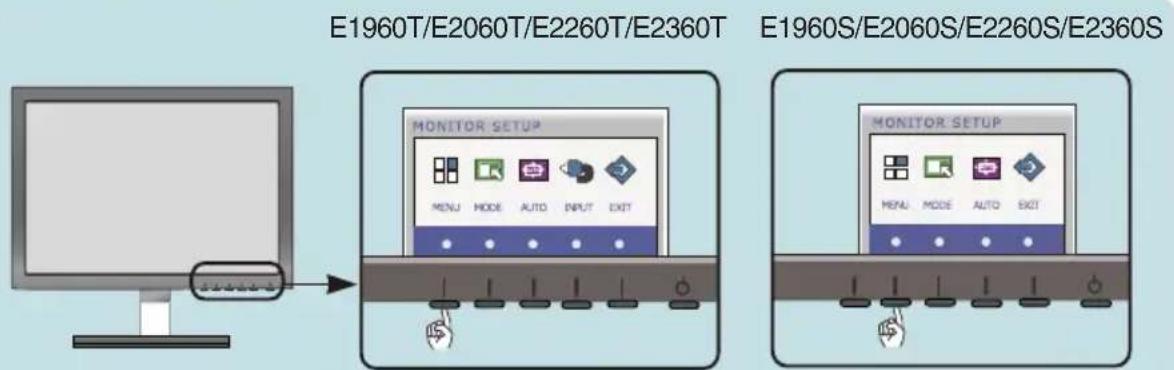

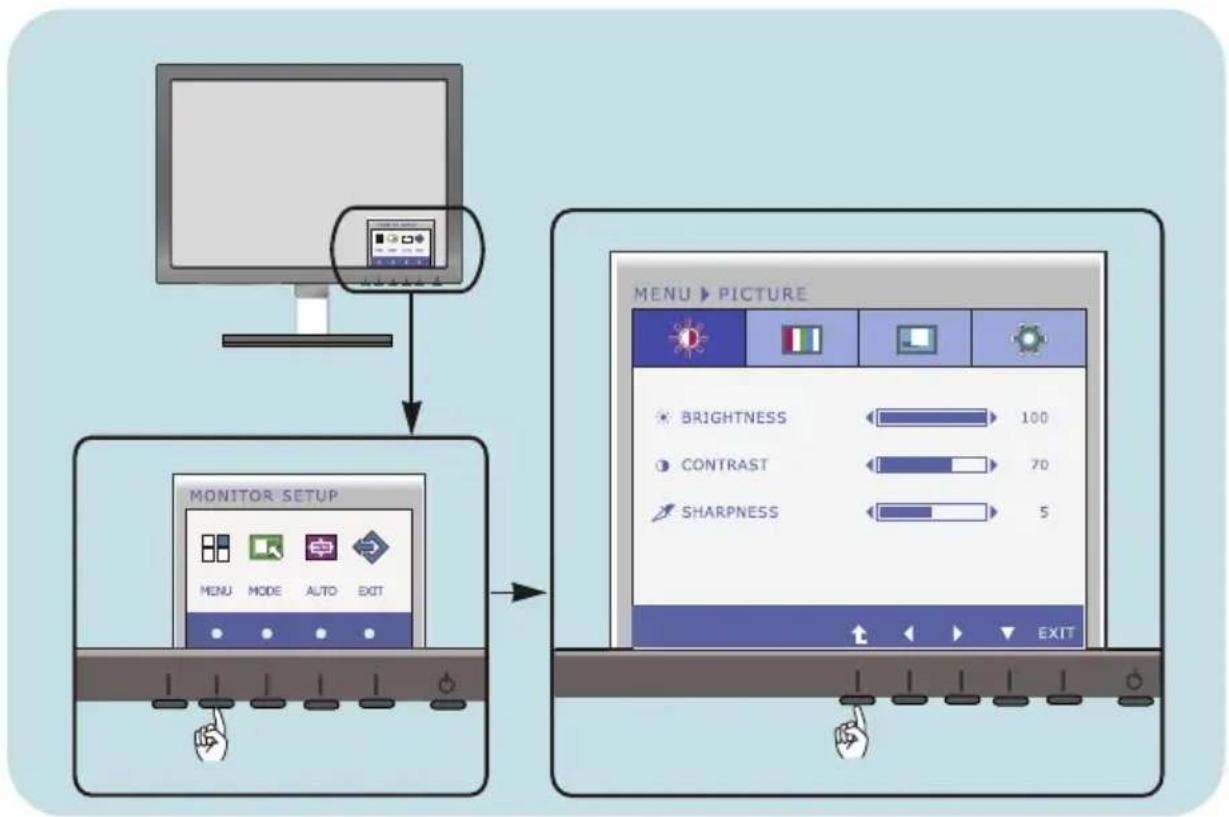

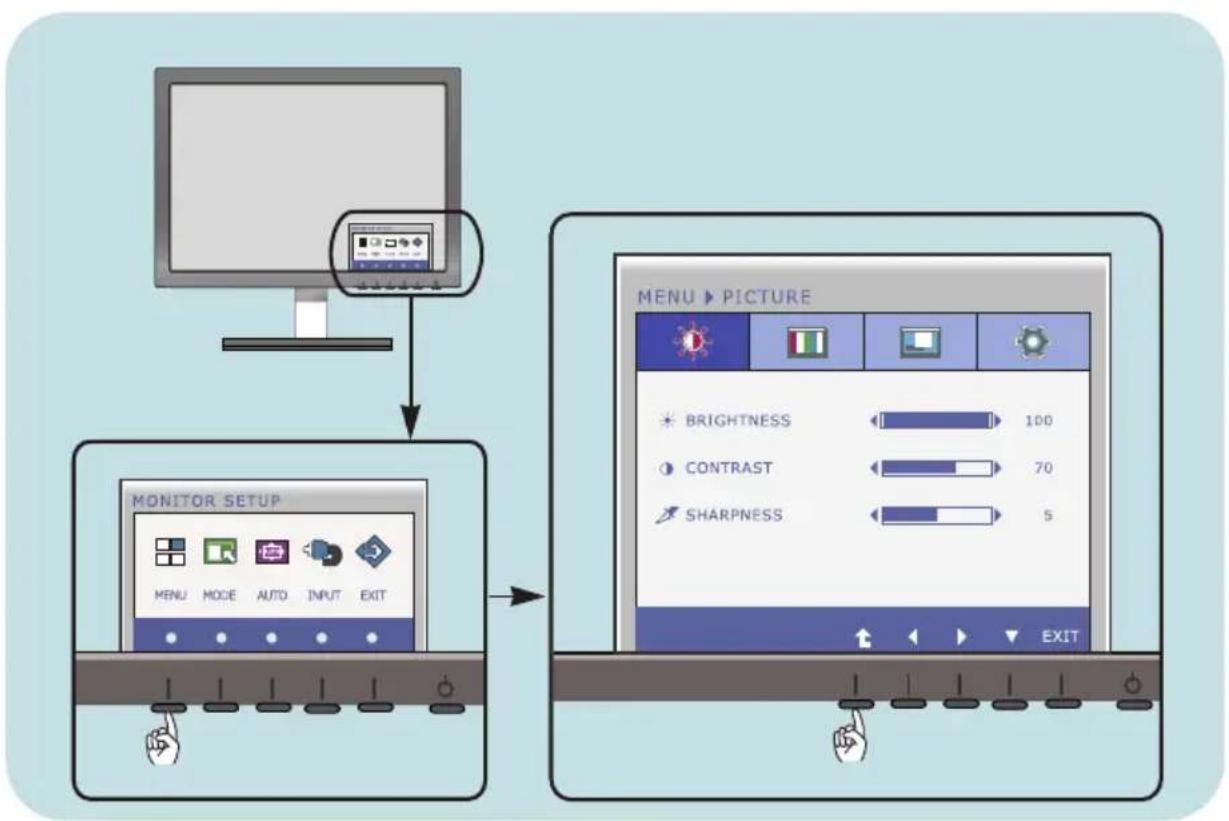

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

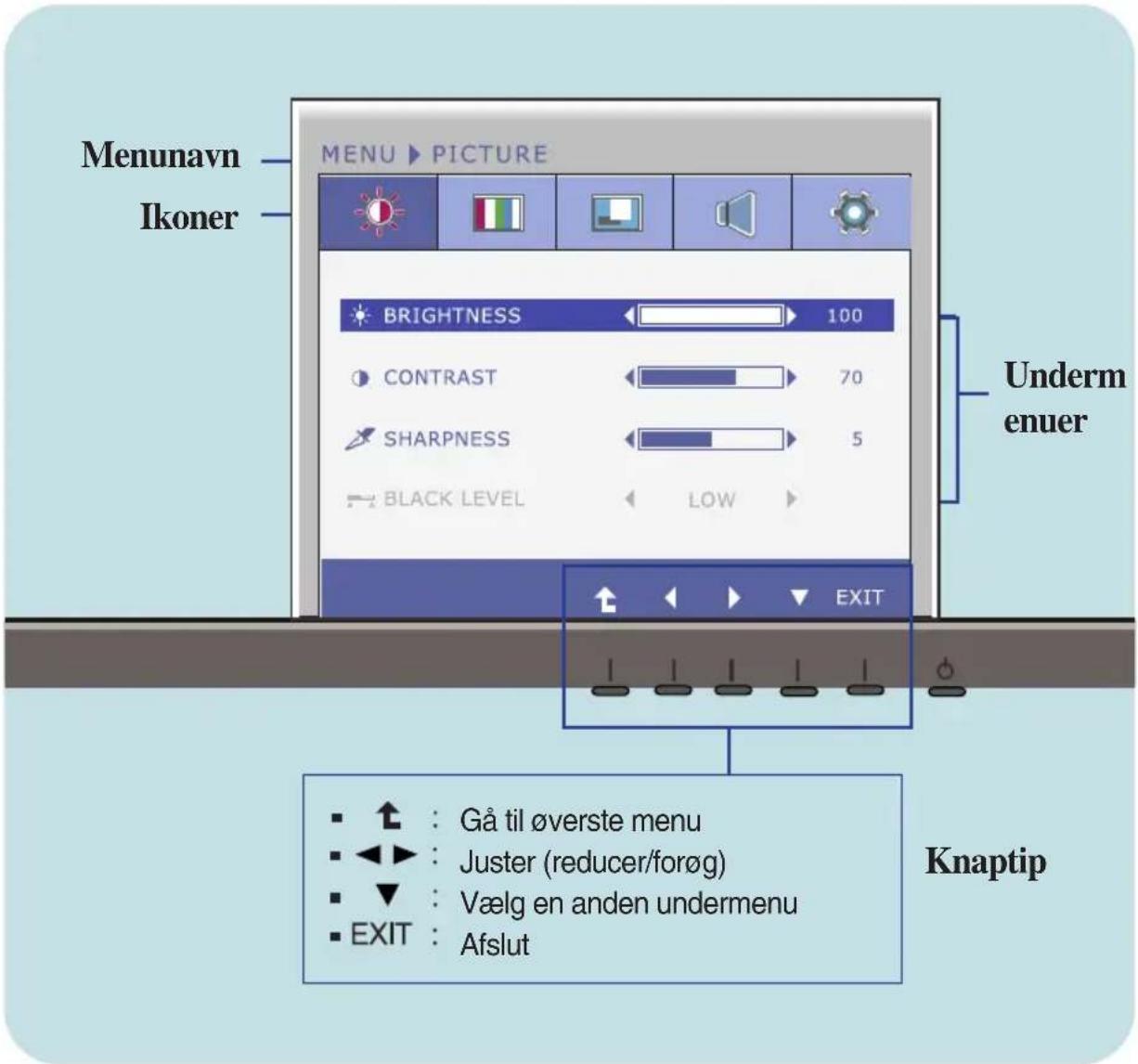

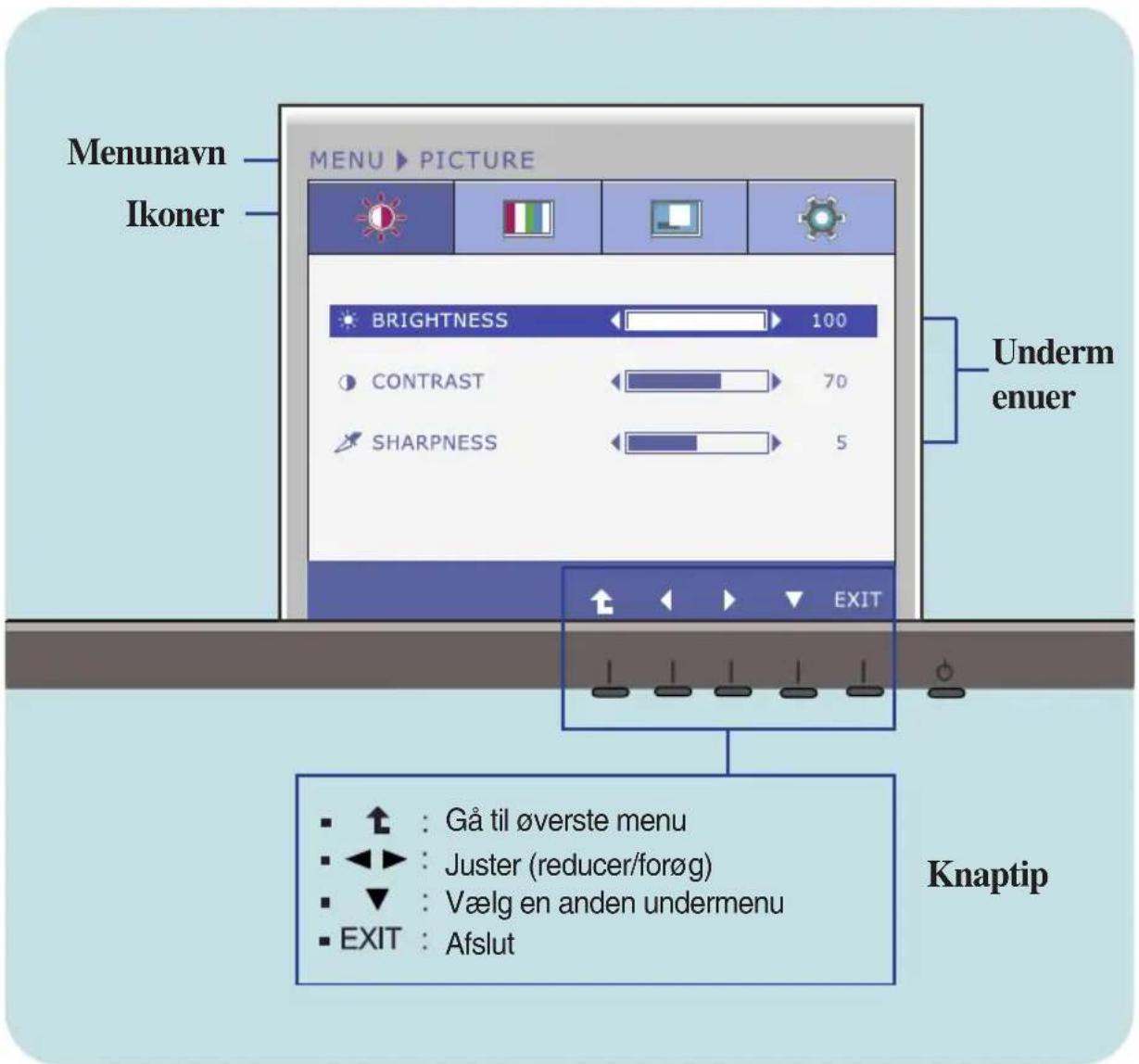

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

1 Tryk på knappen "Discretionary". Hovedmenuen til OSD vises.
2 For at få adgang til et kontrolelement, skal du trykke på de tilsvarende knapper.
3 Tryk på knapperne (◀/▶) for at justere billedet til det ønskede niveau. Tryk på knappen (▼) for at vælge andre punkter i undermenuen.
4 Tryk på knappen EXIT for at gå ud af OSD.

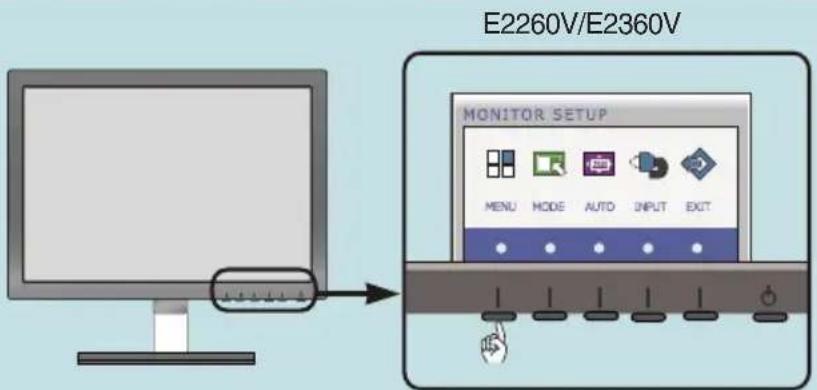

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skæmbilledet via skærmmenuen:

1 Tryk på knappen "Discretionary". Hovedmenuen til OSD vises.
2 For at få adgang til et kontrolelement, skal du trykke på de tilsvarende knapper.
3 Tryk på knapperne (◄/►) for at justere billedet til det ønskede niveau. Tryk på knappen (▼) for at vælge andre punkter i undermenuen.
4 Tryk på knappen EXIT for at gå ud af OSD.

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

1 Tryk på knappen "Discretionary". Hovedmenuen til OSD vises.
2 For at få adgang til et kontrolelement, skal du trykke på de tilsvarende knapper.
3 Tryk på knapperne (◀/▶) for at justere billedet til det ønskede niveau. Tryk på knappen (▼) for at vælge andre punkter i undermenuen.
4 Tryk på knappen EXIT for at gå ud af OSD.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne. DSUB : D-SUB (Analog signal) indga

DSUB : D-SUB (Analog signal) indgang

DVI-D : DVI-D(Digital signal) indgang

HDMI : HDMI signal

Hovedmenu Undermenu Understøttet indgang			Beskrivels
PICTURE	BRIGHTNESSCONTRASTSHARPNESS		DSUBDVI-DHDMI	For at regulere klarhed, kontrast og skarphed til skærmen
	BLACK LEVEL		HDMI
COLOR	COLOR TEMP(PRESET) (USER)sRGB RED6500K GREEN7500K BLUE8500K9300KGAMMA		DSUBDVI-DHDMI	Bruges til at tilpasse farverne i skærmbilledet
DISPLAY	HORIZONTALVERTICAL		DSUB	Bruges til at justere billedets position
	CLOCKPHASE		DSUB	Bruges til at forbedre skærmbilledets klarhed,stabilitet og skarphed
	OVERSCAN		HDMI
VOLUME	VOLUME		HDMI	For at regulere lydstyrke
OTHERS	LANGUAGEPOWER INDICATOR		DSUBDVI-DHDMI	Bruges til at forbedre skærmbilledets klarhed,stabilitet og skarphed
	WHITE BALANCEFACTORY RESET		DSUBDVI-DHDMI
MODE	F-ENGINE	NORMALMOVIEINTERNET	DSUBDVI-D	Valg af eller tilpasning af de ønskede billedindstillinger
		STANDARDMOVIEGAMESPORTS	HDMI
	ORIGINALRATIO	WIDEORIGINAL	DSUBDVI-DHDMI	Justering af billedstørrelse
	PHOTOEFFECT	NORMALGAUSSIAN BLURSEPIAMONOCHROME	DSUBDVI-DHDMI	Justering af skærmens farve-mode

BEMÆRK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (18 til 31).

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

E1960T/E2060T/E2260T/E2360T E1960S/E2060S/E2260S/E2360S MONITOR SETUP MENU MODE AUTO INPUT EXIT MONITOR SETUP MENU MODE AUTO EXIT

Tryk på knappen MENU for at åbne skæmmenuens hovedmenu.

Menunavn Ikoner MENU ► PICTURE BRIGHTNESS 100 CONTRAST 70 SHARPNESS 5 UNDER enuer Knaptip Gå til øverste menu Juster (reducer/forøg) Vælg en anden undermenu EXIT Afslut

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

E2260V/E2360V MONITOR SETUP MENU MODE AUTO INPUT EXIT

Tryk på knappen MENU for at åbne skærmmenuens hovedmenu.

Menunavn Ikoner MENU ▶ PICTURE BRIGHTNESS 100 CONTRAST 70 SHARPNESS 5 BLACK LEVEL LOW EXIT Knaptip Gå til øverste menu Juster (reducer/forøg) Vælg en anden undermenu EXIT Afslut

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels


. ↑ : Gå til øverste menu
: Formindsk
: Forøg
■ ▼ : Vælg en anden undermenu
- Exit : Afslut

Denne indstilling bruges til at justere billedets skarphed.

Du kan indstille offset-niveauet. Hvis du vælger "HIGH"(Høj), bliver skærmen lys, og hvis du vælger "LOW"(Lav), bliver skærmen mørk. (kun til HDMI indgang)

* Offset? Som kriterium for videosignal er dette det mørkeste skærmbillede, som kan vises på skærmen.

Hovedmenu

Undermenu

Beskrivels

COLOR (FARVE)

E1960S/E2060S/E2260S/E2360S

COLOR TEMP Vælg PRESET eller USER for at indstille farven på skærmen.

PRESET

(FORUDIND STIL)

Vælg skærmfarven.

- sRGB: Indstil farverne på skærmbilledet, så de passer til sRGB-standardfarvespecifikationen.

• 6500K til 7500K: Rød skærmfarve.
  • 8500K til 9300K: Blå skærmfarve.

USER

RED(R∅D)

Angiv dine egne niveauer for rød.

GREEN(GR∅N)

Angiv dine egne niveauer for grøn.

BLUE(BLÅ)

Angiv dine egne niveauer for blå.

GAMMA

Vælg en gammaværdi (0/1/2) til skærmbilledet.

På monitoren viser høje gamma værdier hvidlige billeder og lave gamma værdier viser sortagtige billeder.

. ↑ : Gå til øverste menu
: Formindsk
: Forøg
■ ▼ : Vælg en anden undermenu
- Exit : Afslut

Hovedmenu

Undermenu

Beskrivels

DISPLAY (SKÆRM)

E1960S/E2060S/E2260S/E2360S

Flytter billedet til venstre eller højre.

VERTICAL (LODRET)

Denne indstilling bruges til at reducere lodrette bjælker eller striber på skærmens baggrund.

Du kan også indstille skærmbilledets bredde.

PHASE (FASE)

Denne indstilling bruges til at indstille skærmens fokus.

Med denne funktion kan du fjerne vandret støj og gøre gengivelsen af bogstaver og tegn tydeligere og skarpere.

OVERSCAN

Fjerner støj, der kan opstå i kanterne af et billede, når HDMI er tilsluttet til et eksternt udstyr. Når ON (TIL) er valgt, bliver billedstørrelsen reduceret for at undgå støj. Når OFF (FRA) er valgt, bliver den originale billedstørrelse fastholdt uanset støj. (kun til HDMI indgang)

• ↑ : Gå til øverste menu
• : Formindsk
• ▶ : Forøg
  ■ ▼ : Vælg en anden undermenu
• Exit : Afslut

Hovedmenu

Undermenu

Beskrivels

VOLUME

E2260V/E2360V

HDMI indgang

MENU VOLUME 50 EXIT

VOLUME

Reguler lydstyrke af hovedtelefon. (Kun for HDMI indgang)

. ↑ : Gå til øverste menu
: Formindsk
- ▶ : Forøg
: Lydløs
- Exit : Afslut

Hovedmenu

Undermenu

Beskrivels

OTHERS (OPSÆTNING)

E1960S/E2060S/E2260S/E2360S

Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.

POWER INDICATOR (STR∅MINDIK ATOR)

Brug denne funktion til at indstille strømindikatoren på forsiden af skærmen til ON (Tændt) eller OFF (Slukket). Hvis du vælger OFF (Slukket), slukkes indikatoren. Hvis du vælger ON (Tændt), tændes strømindikatoren automatisk.

WHITE BALANCE (HVIDBALANCE)

Hvis skærmkortets udgangssignal ikke overholder systemkravene, kan farveniveauet blive forringet, fordi videosignalet forvrænges. Denne funktion justerer signalniveauet, så det passer til skærmkortets standardudgangsniveau. På denne måde opnås det bedst mulige billede. Aktiver denne funktion, hvis der vises sorte og hvide farver på skærmen.

FACTORY RESET (GENDAN FABRIKSIND STILLINGER)

Denne indstilling gendanner alle standardindstillingerne undtagen LANGUAGE (Sprog).

Tryk på knappen ◀,▶ for at nulstille med det samme.

. ↑ : Gå til øverste menu
■ : Formindsk
- ▶ : Forøg
■ ▼ : Vælg en anden undermenu
■ Exit : Afslut

BEMAERK

- Hvis dette ikke forbedrer skærmens billede, skal du genskabe fabriksindstillingerne. Hvis det er nødvendigt, skal du udføre WHITE BALANCE (HVIDBALANCE) funktionen igen. Denne funktion er kun tilgængelig, hvis input signalet er et analogt signal.

Indstillinger i skærmmenuen

Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

E1960T/E2060T/E2260T/E2360T E2260V/E2360V E1960S/E2060S/E2260S/E2360S MONITOR SETUP MENU MODE AUTO INPUT EXIT MONITOR SETUP MENU MODE AUTO EXIT Tryk på knappen MODE for at åbne skærmmenuens hovedmenu.

Menunavn Ikoner MODE ► f·ENGINE f NORMAL MOVIE INTERNET Underm enuer EXIT Knaptip Gå til øverste menu Juster (reducer/forøg) Vælg en anden undermenu EXIT : Afslut

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

Vælg dette, hvis du ønsker at anvende produktet i et ganske almindeligt brugsmiljø.

MODE > f+ENGINE NORMAL MOVIE INTERNET EXIT

MOVIE

Vælg dette, når du ser video eller film.

MODE > f• ENGINE NORMAL MOVIE INTERNET EXIT

INTERNET

Vælg dette, når du arbejder i et dokument (Word osv.)

• ↑ : Gå til øverste menu
  ■◀,▶: Flyt
  ■ Exit : Afslut

Hovedmenu	Undermenu	Beskrivels
E2260V/E2360V f·ENGINED-SUB/DVI-D indgangHDMI indgang	NORMAL	Vælg dette, hvis du ønsker at anvende produktet i et ganske almindeligt brugsmiljø.
	STANDARD	Vælg dette, hvis du ønsker at anvende den originale standardvideo.* I Generel (standard) mode er der slukket for f·ENGINE.
D-SUB/DVI-D indgangHDMI indgang▪ ↑ : Gå til øverste menu▪ ◀, ▶ : Flyt▪ Exit : Afslut	MOVIE(FILM)	Vælg dette, når du ser video eller film.

• ↑ : Gå til øverste menu
  ■◀,▶: Flyt
• Exit : Afslut

Hovedmenu	Undermenu	Beskrivels
D-SUB/DVI-D indgang	INTERNET	Vælg dette, når du arbejder i et dokument (Word osv.)
HDMI indgang	GAME(SPIL)	Vælg dette, når du spiller et spil.
HDMI indgang	SPORTS	Vælg dette, når du ser almindelig sport.
▪ ↑ : Gå til øverste menu▪ ◀, ► : Flyt▪ Exit : Afslut

Hovedmenu

Undermenu

Beskrivels

ORIGINAL RATIO

MODE ▶ ORIGINAL RATIO WIDE ORIGINAL EXIT

WIDE

Skifter til fuld skærmstatus i henhold til indgangsbilledsignalet.

MODE ▶ ORIGINAL RATIO WIDE ORIGINAL EXIT

ORIGINAL

Ændrer indgangsbilledsignalforholdet til original.

* Denne funktion virker kun, hvis indgangsopløsningen er lavere end skærmforholdet (16:9).

• ↑ : Gå til øverste menu
  -◀,▶:Flyt
• Exit : Afslut

Hovedmenu	Undermenu	Beskrivels
	PHOTO EFFECT (FOTO-EFFEKT)
	NORMAL	PhotoEffect (Billedeffekt) funktionen er slået fra.
	GAUSSIAN BLUR	Denne menu ændrer skærmen til at være mere farverig og glat.
	SEPIA	Denne menu ændrer skærmen til at være en sepia tone(brun farve).
	MONOCHRO-ME	Denne menu ændrer skærmen til at være en gråtone (sort og hvid billede).

Kontroller følgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede
●Er displayets strømledning tilsluttet?	●Kontroller og se om strømledningen er tilsluttet korrekt til stikkontakten.
●Er strømindikatorens lys tændt?	●Tryk på knappen Power.
●Blinker strømindikatoren?	●Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.●Prøv at tænde for pc'en.
●Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?	●Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.
●Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?	●Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
●Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.Hvis resultatet ikke er tilfredsstillende, kan du justere billedets position ved hjælp af ikonerne H position og V position i skærmmenuen.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de lodrette bjælker eller striber ved hjælp af ikonet CLOCK (Klok) i skærmmenuen.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de vandrette bjælker ved hjælp af ikonet PHASE (Fase) i skærmmenuen.Kontroller indstillingerne under Kontrolpanel -->Skærm -->Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

VIGTIGT

• Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skæmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
●Farven på skærmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?
● Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lg.com.• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.

Audio-funktionen virker ikke
●Billede OK & ingen lyd.	Kontroller om volumen er på "0".Kontroller om lyden er slået fra.HDMI-kabel installeret ordentligt.Hovedtelefonkabel installeret ordentligt.Kontroller lydformatet. Ikke forsynet med komprimeret lydformat.
Skærmtype	47,0 cm (18,5-tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 47,0 cm0,300 mm x 0,300 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synk
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/ 75 ohm)
Opløsning	Maks. VESA 1360 x 768 @ 60 HzAnbefales VESA 1360 x 768 @ 60 Hz
Plug&Play	DDC2AB
Strømforbrug	Režim zapnuto : 17 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 44,20 cmHøjde 35,53 cmDybde 16,20 cm	Uden sokkelBredde 44,20 cmHøjde 35,10 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	1,8 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 2,0 A
AC-DC Adapter	Type ADS-24S-12 1224G*, fremstillet af HONOR Electronic
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmttype	47,0 cm (18,5-tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 47,0 cm0,300 mm x 0,300 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-konnektor (Digital)Indgangstype RGB analog (0,7 Vp-p/ 75 ohm), Digital
Opløsning	Maks. VESA 1360 x 768 @ 60 HzAnbefales VESA 1360 x 768 @ 60 Hz
Plug&Play	DDC 2B(Digital),DDC2AB(Analog)
Strømforbrug	Režim zapnuto : 17 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 44,20 cmHøjde 35,53 cmDybde 16,20 cm	Uden sokkelBredde 44,20 cmHøjde 35,10 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	1,8 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 2,0 A
AC-DC Adapter	Type ADS-24S-12 1224G*, fremstillet af HONOR Electronic
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	50,8 cm (20,0-tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 50,8 cm0,2766 mm x 0,2766 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synk
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/ 75 ohm)
Opløsning	Maks. VESA 1600 x 900 @ 60 HzAnbefales VESA 1600 x 900 @ 60 Hz
Plug&Play	DDC2AB
Strømforbrug	Režim zapnuto : 21 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 47,40 cmHøjde 37,30 cmDybde 16,20 cm	Uden sokkelBredde 47,40 cmHøjde 36,88 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	2,0 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 2,0 A
AC-DC Adapter	Type ADS-24S-12 1224G*, fremstillet af HONOR Electronic
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-konnektor (Digital)Indgangstype RGB analog (0,7 Vp-p/ 75 ohm), Digital
Opløsning	Maks. VESA 1600 x 900 @ 60 HzAnbefales VESA 1600 x 900 @ 60 Hz
Plug&Play	DDC 2B(Digital),DDC2AB(Analog)
Strømforbrug	Režim zapnuto : 21 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 47,40 cmHøjde 37,30 cmDybde 16,20 cm	Uden sokkelBredde 47,40 cmHøjde 36,88 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	2,0 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 2,0 A
AC-DC Adapter	Type ADS-24S-12 1224G*, fremstillet af HONOR Electronic
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	54,6 cm (21,5-tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synk
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/ 75 ohm)
Opløsning	Maks. VESA 1920 x 1080 @ 60 HzAnbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC2AB
Strømforbrug	Režim zapnuto : 26 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 50,88 cmHøjde 39,24 cmDybde 17,20 cm	Uden sokkelBredde 50,88 cmHøjde 38,74 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	2,3 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 3,0 A
AC-DC Adapter	Type FSP036-DGAA1, fremstillet af FSP Electronic eller type LCAP07F,fremstillet af Lienchange Electronics
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmttype	54,6 cm (21,5-tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-konnektor (Digital)Indgangstype RGB analog (0,7 Vp-p/ 75 ohm), Digital
Opløsning	Maks. VESA 1920 x 1080 @ 60 HzAnbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B(Digital),DDC2AB(Analog)
Strømforbrug	Režim zapnuto : 26 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 50,88 cmHøjde 39,24 cmDybde 17,20 cm	Uden sokkelBredde 50,88 cmHøjde 38,74 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	2,3 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 3,0 A
AC-DC Adapter	Type FSP036-DGAA1, fremstillet af FSP Electronic eller type LCAP07F,fremstillet af Lienchange Electronics
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmttype	54,6 cm(21,5 tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)HDMI: 30 kHz til 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 Hz til 75 Hz (Automatisk)HDMI: 56 Hz til 61 Hz (Automatisk)Indgangstype Separat synk, Digital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)19-nastainen HDMIIndgangstype analog (0,7 Vp-p/ 75 ohm), digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog,Digital,HDMI)
Strømforbrug	Režim zapnuto : 26 W (Typicky)Üsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 50,88 cmHøjde 39,24 cmDybde 17,20 cm	Uden sokkelBredde 50,88 cmHøjde 38,74 cmDybde 3,10 cm
	Vægt (ekskl. emballage) 2,3 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 3,0 A
AC-DC adapter	Type FSP036-DGAA1, fremstillet af FSP Electronic eller type LCAP07F,fremstillet af Lienchange Electronics
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ) , Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmttype	58,4 cm (23,0 -tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synk
Videoindgang	Signalindgang 15-nastainen D-SubIndgangstype RGB analog (0,7 Vp-p/ 75 ohm)
Opløsning	Maks. VESA 1920 x 1080 @ 60 HzAnbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC2AB(Analog)
Strømforbrug	Režim zapnuto : 30 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 54,23 cmHøjde 41,20 cmDybde 17,20 cm	Uden sokkelBredde 54,23 cmHøjde 40,83 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	2,6 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 3,0 A
AC-DC Adapter	Type FSP036-DGAA1, fremstillet af FSP Electronic eller type LCAP07F,fremstillet af Lienchange Electronics
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	58,4 cm (23,0 -tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens 56 Hz til 75 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D-konnektor (Digital)Indgangstype RGB analog (0,7 Vp-p/ 75 ohm), Digital
Opløsning	Maks. VESA 1920 x 1080 @ 60 HzAnbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B(Digital),DDC2AB(Analog)
Strømforbrug	Režim zapnuto : 30 W (Typicky)Úsporný režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 54,23 cmHøjde 41,20 cmDybde 17,20 cm	Uden sokkelBredde 54,23 cmHøjde 40,83 cmDybde 3,10 cm
	Vægt (ekskl. emballage)	2,6 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V --- 3,0 A
AC-DC Adapter	Type FSP036-DGAA1, fremstillet af FSP Electronic eller type LCAP07F,fremstillet af Lienchange Electronics
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmttype	58,4 cm(23,0 tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 58,42 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)HDMI: 30 kHz til 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 Hz til 75 Hz (Automatisk)HDMI: 56 Hz til 61 Hz (Automatisk)Indgangstype Separat synk, Digital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)19-nastainen HDMIIndgangstype analog (0,7 Vp-p/ 75 ohm), digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog,Digital,HDMI)
Strømforbrug	Režim zapnuto : 30 W (Typicky)Usporny režim ≤1,0 WRežim vypnuto ≤0,5 W
Mål og vægt	Med sokkelBredde 54,23 cmHøjde 41,20 cmDybde 17,20 cm	Uden sokkelBredde 54,23 cmHøjde 40,83 cmDybde 3,10 cm
	Vægt (ekskl. emballage) 2,6 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	12 V = 3,0 A
AC-DC adapter	Type FSP036-DGAA1, fremstillet af FSP Electronic eller type LCAP07F,fremstillet af Lienchange Electronics
Miljøforhold	DriftTemperatur 10 °C til 35 °CLuftfugtighed 10 % til 80 % (ikke-kondensering)OpbevaringTemperatur -20 °C til 60 °CLuftfugtighed 5 % til 90 % (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede modes (opløsning)

- D-sub (analog) / DVI-D (digital) INDGANG

E1960S/E1960T

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	832 x 624	49,725	75
7	1024 x 768	48,363	60
8	1024 x 768	60,123	75
*9	1360 x 768	47,712	60

*Anbefalet indstilling

E2060S/E2060T

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	1024 x 768	48,363	60
7	1024 x 768	60,123	75
8	1152 x 864	67,500	75
*9	1600 x 900	60,000	60

*Anbefalet indstilling

TILSTAND	LED-farve
Tændt	Rød
Dvaletilstand	Lyseblå
Slukket	Slukket

Sørg for at I æse Sikkerhedsmæssige foranstaltninger, før du tager produktet i brug. Opbevar Brugervejledningen (CD) på et lettilgængeligt sted med henblik på senere brug.

Modellen og serienummeret for apparatet er placeret på bagsiden og den ene side af apparatet. Registrer det nedenfor, så du har det i tilfælde af behov for service.

MODEL

FABRIKATION
