BRUGSANVISNING IPS236V-PN LG

Du bedes læse brugervejledningen grundigt igennem, før du betjener enheden. Gem brugervejledningen til evt. senere brug.

LCD-SKÆRM MODELLER

IPS226V

IPS236V

Denne enhed er blevet konstrueret og fremstillet, så det er sikkert at bruge den. Hvis enheden bruges på en måde, den ikke er konstrueret til, kan du imidlertid få elektrisk stød, og der kan opstå brand eller andre farlige situationer. Du skal overholde følgende grundlæggende retningslinjer i forbindelse med installation, brug og vedligeholdelse for at kunne drage fordel af de beskyttelsesforanstaltninger, der er integreret i skærmen.

Sikkerhed

Brug kun det strømkabel, der følger med enheden. Hvis der anvendes et andet strømkabel, skal det være godkendt efter de gældende nationale standarder – især hvis strømkablet ikke leveres af leverandøren. Hvis strømkablet på nogen måde er beskadiget, skal du kontakte producenten eller det nærmeste autoriserede servicested for at få det udskiftet.

Hvis du vil afbryde tilslutningen til lysnettet helt, skal du trække strømkablet ud. Sørg for, at det er nemt at komme til stikkontakten på væggen efter installationen.

Skærmen må kun tilsluttes en strømkilde, der er angivet i specifikationerne i denne brugerhåndbog eller på skærmen. Hvis du er i tvivl om, hvilken type strømforsyning der er i dit hjem, skal du kontakte forhandleren for at få nærmere oplysninger.

Overbelastede vekselstrømskontakter og forlængerledninger er farlige. Flossede strømkabler og stikpropper, der er gået i stykker, er ligeledes farlige. Disse risikable dele kan forårsage elektrisk stød, brand og andre farlige situationer. Kontakt en servicetekniker for at få den risikable del udskiftet.

Hvis enheden stadig er tilsluttet vægstikkontakten, så er den ikke frakoblet vekselstrømskilden, også selv om der er slukket for enheden.

Undlad at åbne skærmen.

• Komponenterne inde i skærmen skal hverken betjenes eller vedligeholdes.
  ■ Der er farlig højspænding inde i skærmen, selvom strømmen er afbrudt.
• Kontakt forhandleren, hvis skærmen ikke fungerer ordentligt.

For at undgå personskader:

• Placer ikke skærmen på en overflade eller hylde, der skråner, medmindre den er forsvarligt fastgjort.
  ■ Brug kun et stativ, der anbefales af producenten.
• Tab ikke genstande på produktet og stød ikke til produktet. Smid ikke legetøj eller genstande hen på skærmen. Det kan forårsage personskader, problemer med produktet og beskadige skærmen.

• Sluk altid for skærmen, hvis du forlader rummet i længere tid. Lad aldrig skærmen være tændt, når du forlader huset.
• Pas på, at børn ikke taber eller skubber genstande ind i skærmkabinettets åbninger. Nogle af de indre dele indeholder farlig spænding.
• Tilføj ikke komponenter, der ikke er specifikt designet til denne skærm.
• Tag stikket til skærmen ud af vægstikkontakten, når den ikke skal bruges i en længere periode.
• Rør aldrig ved strømkablet og signalkablet, når det lyner og tordner, da dette kan være meget farligt. Det kan give elektrisk stød.

Installation

Der må ikke være nogen genstande, som ligger på eller ruller over strømkablet. Placer ikke skærmen et sted, hvor strømkablet kan blive beskadiget.

Brug ikke denne skærm i nærheden af en vandkilde, f.eks. et badekar, en vaskekumme, en køkkenvask, en vaskebalje, en våd kælder eller en swimmingpool.

Der er ventilationsåbninger i skærmens kabinet, så den varme, der genereres under driften, kan slippe ud. Hvis disse åbninger blokeres, kan den akkumulerede varme forårsage funktionsstop og brand. Derfor må du ALDRIG:

• Blokere ventilationsåbningerne i bunden ved at anbringe skærmen på en seng, en sofa, et tæppe eller lignende.
• Placere skærmen i et lukket rum, hvor der ikke er ordentlig ventilation.
  ■ Dække åbningerne med stof eller andre materialer.
• Placere skærmen tæt på eller over en radiator eller en anden varmekilde.

Undlad at gnide eller stryge på Active Matrix LCD-skærmen med noget hårdt for at undgå at ridse eller på anden måde beskadige skærmen.

Undgå at trykke hårdt på LCD-skærmen med hænderne, da det kan medføre, at der dannes et permanent efterbillede.

Nogle fejl kan optræde som røde, grønne eller blå pletter på skærmen. Dette påvirker dog ikke skærmens ydeevne.

Anvend om muligt den anbefalede opløsning for at opnå den bedste billedkvalitet på LCD-skærmen. Hvis der benyttes en anden opløsning end den anbefalede, vises der muligvis skalerede eller reproducerede billeder på skærmen. Dette er imidlertid en egenskab ved LCD-skærmen med fast opløsning.

Hvis du lader et fast billede være vist på skærmen i lang tid, kan det beskadige skærmen og forårsage, at billedet brænder fast. Husk at anvende pauseskærm som skærmbaggrund. Dette sker også for andre fabrikanters produkter, og hvis det forekommer, dækker garantien ikke.

Man skal ikke støde til eller ridse skærmens frontpanel og sider med metalgenstande. Dette kan beskadige skærmen.

Sørg for, at panelet vender fremad, og hold det med begge hænder, når du flytter det. Hvis du taber produktet, kan det beskadigede produkt forårsage elektrisk stød eller brand. Kontakt et autoriseret servicecenter, hvis produktet skal repareres.

Undgå høje temperaturer og høj fugtighed.

Hvis bruger du displayet med skinenede overflade, pas på placering af displayet. Displayer med skinenede overflade måske forårsager foruroligende genspejling fra omgivende lys og klar overflade.

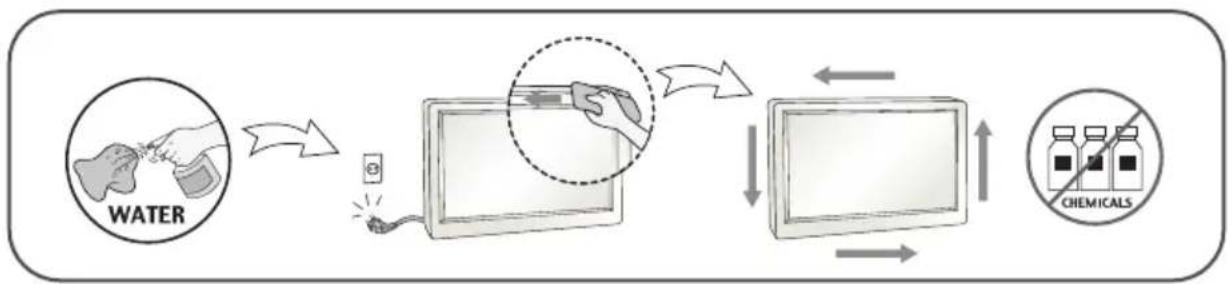

Rengøring

• Træk stikket ud af stikkontakten, før du rengør LCD-skærmens overflade.
• Brug en let fugtet klud (ikke våd). Brug ikke spraymidler direkte på skærmen. Der kan forekomme elektrisk stød, hvis der påføres spraymiddel.
• Når du rengør produktet, skal du tage strømstikket til enheden ud og gnide forsigtigt med en blød klud, så du ikke ridser produktet. Brug ikke en våd klud under rengøringen og spray ikke vand eller andre væsker direkte på produktet. Du kan få elektrisk stød! (Anvend ikke kemikalier så som benzen, fortyndervæske til maling eller sprit).
• Spray vand på en blød klud 2-4 gange, og brug den til at rengøre frontrammen. Gnid kun i én retning. For meget fugt kan give pletter.

Ompakning

- Smid ikke papkassen og/eller emballagen ud. Den oprindelige emballage kan bruges til at transportere enheden på et senere tidspunkt. Hvis enheden skal sendes til en andet sted, skal den pakkes i den oprindelige beholder.

Bortskaffelse

• Denne skærm må ikke bortskaffes med den almindelige dagrenovation.
  ■ Skærmen skal bortskaffes i overensstemmelse med de lokale regler.

!!! Tak fordi du valgte LGE produkter !!!

Brugsvejledning/Kort

15 ben D-Sub Signalkabel

(Dette signalkabel skal være fastgjort på dette produkt før forsendelsen, hvis det skal opsættes.)

Strømledning

AC-DC adapter

(Afhængig af landet)

Eller

AC-DC adapter

(Afhængig af landet)

DVI-D Signalkabel

(Denne funktion er ikke tilgængelig i alle lande.)

x 2 + x 2

Skruer

BEMAERK:

• Tilbehøret kan se anderledes ud end det, der vises her.
• Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI-D kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, systemet og andre tilsluttede enheder.

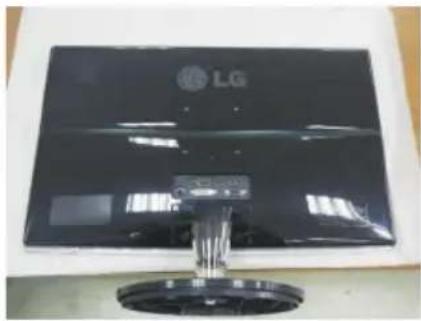

Montering og afmontering af fod

1. Læg skærmen med forsiden nedad på et blødt stykke stof.

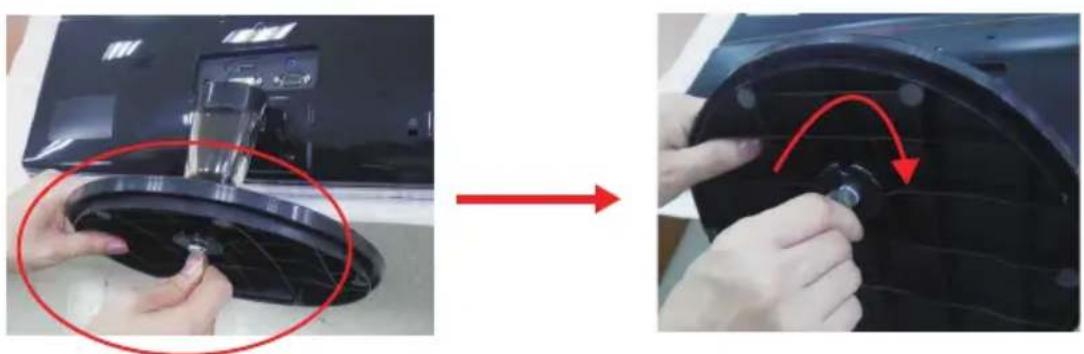

1. Brug en mønt for at fastgøre skruen med uret på bagsiden af stativet.

1. Når søjlen og soklen er samlet, skal skærmen løftes forsigtigt op med forsiden vendt mod dig.

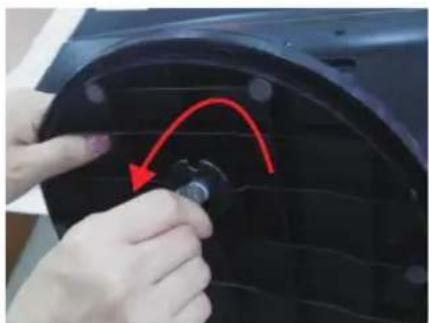

2. Hvis gerne du vil adskille monitoren fra stativet, brug en mønt for at løse skruen mod uret.

- Denne illustration viser en typisk tilslutning. Din skærm kan være anderledes end den, der vises på billede

- Bær ikke produktet i soklen, mens det vender på hovedet. Produktet kan falde af soklen og gå i stykker eller skade din fod.

- Inden skærmen sættes op, skal der være slukket for strømmen til skærmen, computersystemet og andre tilsluttede enheder.

Placering af skærmen

Efter installation tilpasses vinklen som vist nedenfor.

\* Med stativ

Du kan indstille skærmen på forskellige måder.

- Opseg nagiba: -5° til 15°

• Rør ikke og tryk ikke på skærmen, når du indstiller monitorens vinkel.
• Pas på ikke at sætte fingrene mellem skærmen og stativsøjlen, når du justerer skærmens vinkel. Du kan få fingrene i klemme.

- For at opnå en ergonomisk korrekt og behagelig arbejdsposition anbefales det, at skærmen aldrig vippes mere end 5 grader fremad.

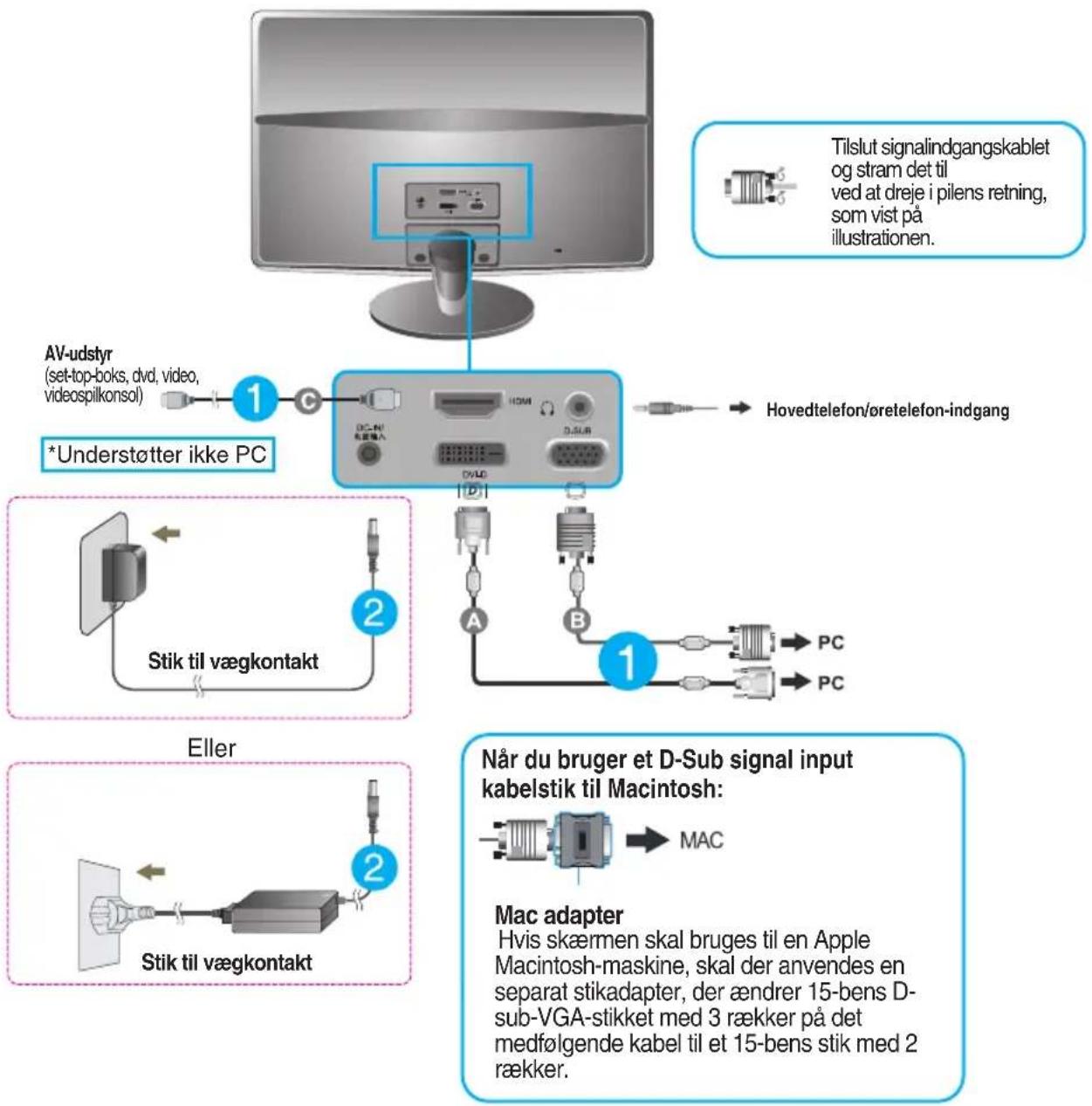

Tilslutning til en pc

1. Før du indstiller monitoren, skal du være sikker på at strømmen til monitoren, computersystemet og andre tilsluttede enheder er slukket.
2. Tilslut signalindgangskablet ① og strømkablet ② i denne rækkefølge og stram så skruen til signalkablet.

A Tilslut DVI-D (digitalt signal) kablet
B Tilslut D-sub (analogt signal) kablet
© Tilslut HDMI kablet

BEMÆRK:

■ Dette er en forenklet gengivelse af skærmens bagside.
- Illustrationen viser en generel tilslutningsmodel. Bagsiden af din skærm kan afvige fra det viste.

Tilslutning til en pc

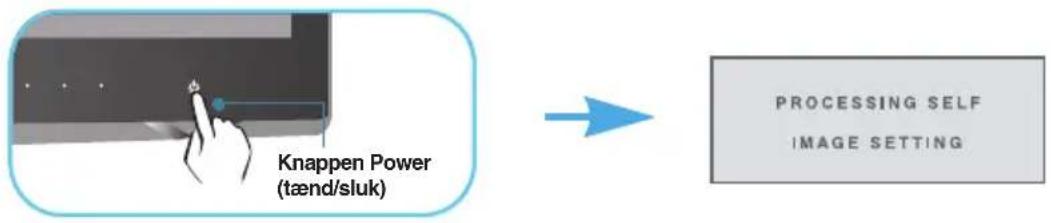

1. Tryk på knappen Power (tænd/sluk) på frontpanelet for at tænde for enheden. Når der er tændt for strømmen til skærmen, udføres funktionen 'Self Image Setting Function' (Funktionen selvindstilling af billede) automatisk. (Kun analog-mode)

Knappen Power (tænd/sluk) → PROCESSING SELF IMAGE SETTING

BEMÆRK:

Hvad er den automatiske billedindstillingsfunktion (Self Image Setting Function)? Denne funktion vælger automatisk de optimale skærmindstillinger. Første gang skærmen tilsluttes, sikrer funktionen, at skærmen automatisk indstilles optimalt i forhold til indgangssignalerne.

Funktionen 'AUTO' (auto)? Hvis du støder på problemer så som sløret skærm, sløret tekst, skærmen flimrer eller hælder, når du anvender enheden, eller efter at du har ændret skærmopløsning, skal du trykke på funktionsknappen AUTO for at forbedre opløsningen.

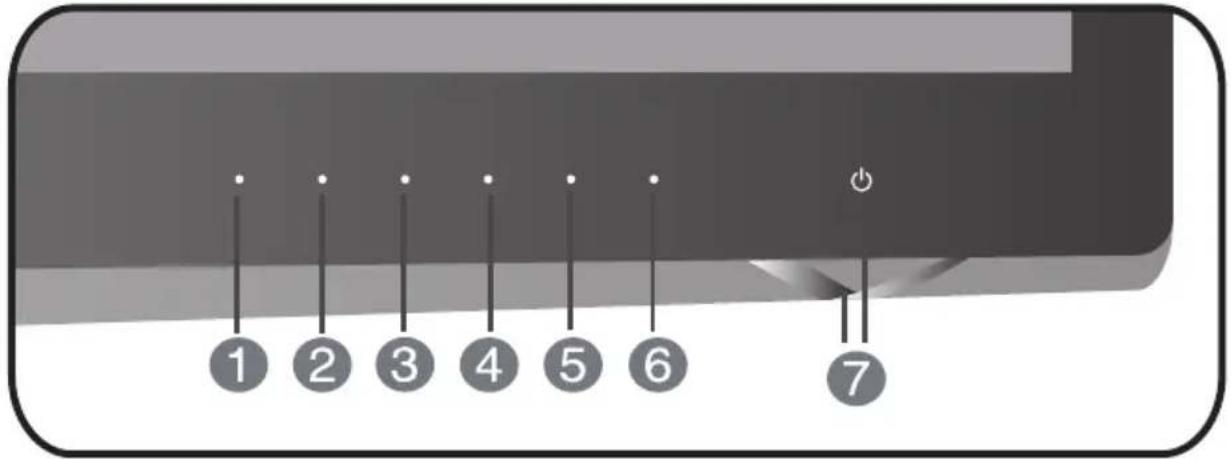

Kontrolelementer på frontpanelet

1 2 3 4 5 6 7

Knappen MENU

OSD LOCKED/UNLOCKED (Skæmmenu låst/låst op)

Denne funktion giver dig mulighed for at låse de aktuelle indstillinger, så de ikke bliver ændret ved et uheld. Hvis du vil låse skæmmenuindstillingerne, skal du trykke på knappen MENU og holde den nede i flere sekunder. Meddelelsen "OSD LOCKED" (Skæmmenu låst) vises.

Du kan til enhver tid låse indstillingerne i skæmmenuen op. Dette gør du ved at trykke på knappen MENU i flere sekunder. Meddelelsen "OSD UNLOCKED" (Skæmmenu låst op) vises.

Knappen SMART+

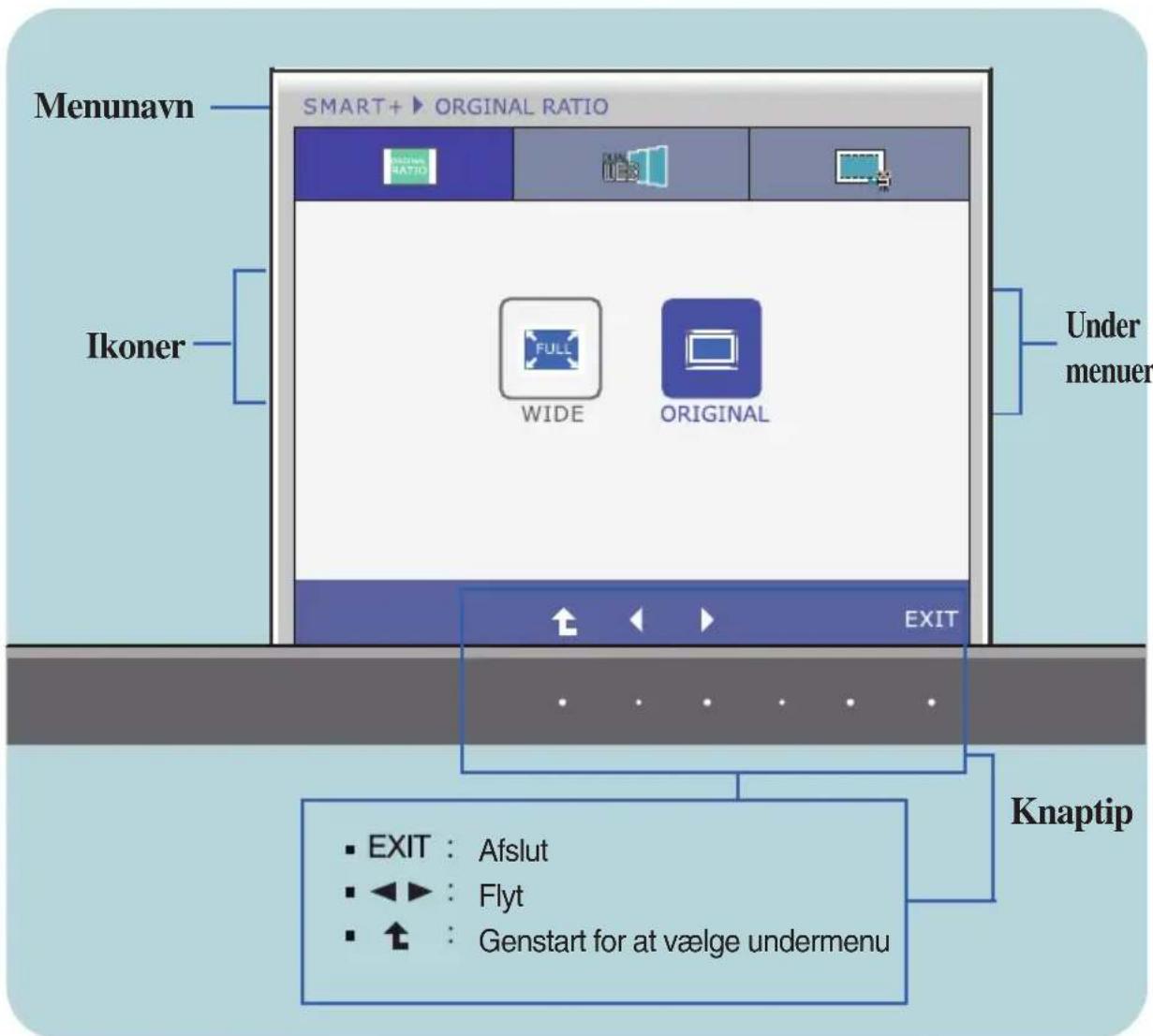

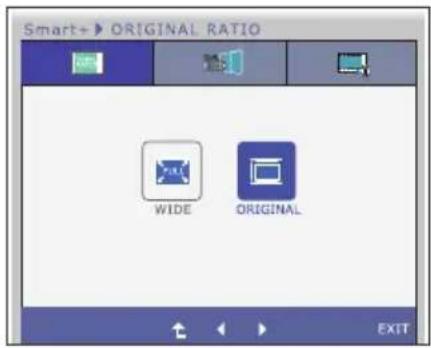

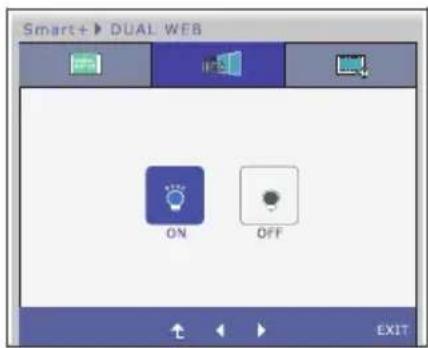

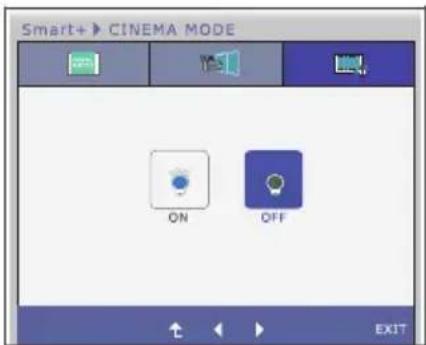

Med denne knap kan du gå til funktionerne ORIGINAL RATIO,DUAL WEB,CINEMA MODE.

For yderligere oplysninger, se side 19\~20.

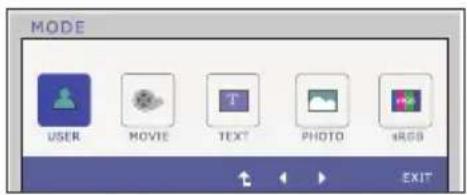

Knappen MODE

For yderligere oplysninger, se side 21\~22.

MODE USER MOVIE TEXT PHOTO sRGB EXIT

Knappen AUTO (Automatisk)

Automatisk billedjustering

Hvis du vil justere skærmindstillingerne, skal du altid trykke på knappen AUTO (Automatisk), inden skæmmenuen åbnes. (Kun analog-mode) Hermed vælges automatisk de optimale indstillinger til den aktuelle skærmopløsning.

Den bedste opløsning til en IPS226V/IPS236V : 1920 x 1080

Knappen INPUT (Kilde-genvej)

Brug denne knap for at vælge indgangskilde.

Hvis er der to eller flere indgangssignaler bliver tilsluttet, du kan vælge ønskede indgangssignal (D-SUB/DVI/HDMI). Når er der kun et signal bliver tilsluttet, det skal opdages automatiske.. Default indstilling er D-Sub.

Knappen EXIT

Afslut OSD.

Knappen Power (tænd/sluk) & Strømindikator

Brug denne knap til at tænde og slukke for skærmen.

Strømindikatoren lyser vedvarende blåt, hvis skærmen fungerer korrekt (Til-tilstand). Hvis skærmen er i hviletilstand (Energispare), blinker det blå lys.

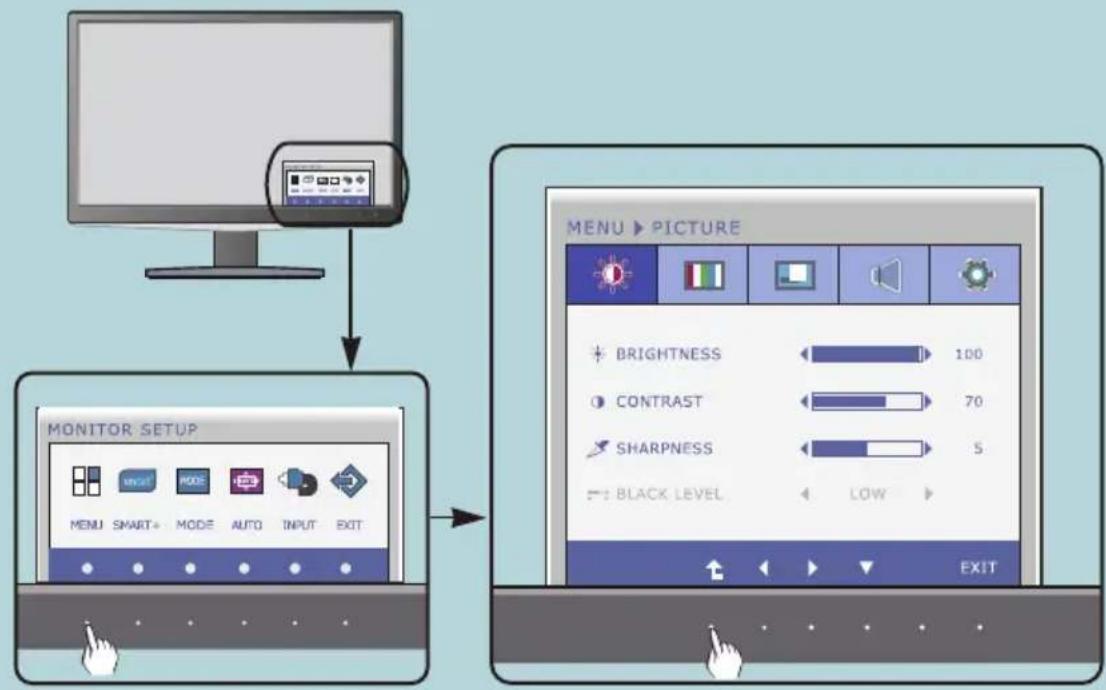

Indstilling af skærmbilledet

Det er nemt og hurtigt at indstille skærmbilledets størrelse, position og øvrige parametre via skæmmenuen.

Nedenfor gives der et eksempel på, hvordan kontrolelementerne kan anvendes.

Det følgende afsnit indeholder en oversigt over de indstillinger, der kan vælges i skæmmenuen.

Benyt følgende fremgangsmåde for at justere skærmbilledet via skæmmenuen:

1 Tryk på den vilkårlige Knap, hovedmenuen af OSD skal vises.
2 Vælg en funktion ved hjælp af den tilsvarende Knap.
3 Brug knapperne ◀ /▶ til at indstille billedet til det ønskede niveau. Brug knappen til at vælge andre elementer i undermenuerne.
4 Tryk på EXIT knappen for at afslutte fra OSD.

I tabellen nedenfor angives de forskellige kontrolelementer og indstillinger i skæmmenuerne.

DSUB : D-SUB (Analog signal) indgang

DVI-D : DVI-D(Digital signal) indgang

HDMI : HDMI-indgang

Hovedmenu	Undermenu		Understøttede Beskrivels signaler
PICTURE	BRIGHTNESSCONTRASTSHARPNESS		DSUBDVI-DHDMI	Standard billedeindstillinger.
	BLACK LEVEL		HDMI
COLOR	COLOR TEMP		DSUBDVI-DHDMI	Farvetemperatur justeringer.
	(PRESET)WARM MEDIUM COOL	(USER)SIX COLOR (RED/GREEN/BLUE/CYAN/MAGENTA/YELLOW)HUESATURATIONREDGREENBLUE
	GAMMACOLOR RESET
DISPLAY	HORIZONTALVERTICAL		DSUB	Justerer positionen på skærmen
	CLOCKPHASE		DSUB	Justerer klarheden og stabiliteten på skærmen.
	OVERSCAN		HDMI

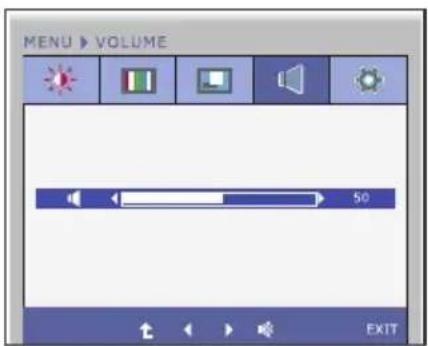

VOLUME			HDMI	For at regulere lydstyrke

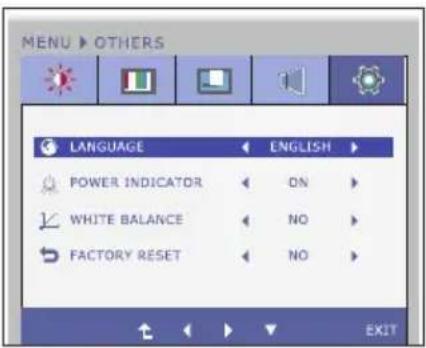

OTHERS	LANGUAGEPOWER INDICATOR		DSUBDVI-DHDMI	Bruges til at forbedreskærmbilledets klarhed, stabilitet og skarphed
	WHITE BALANCEFACTORY RESET		DSUBDSUBDVI-DHDMI
SMART+	ORIGINAL RATIO	DSUBDVI-DHDMI	Justering af billedstørrelse
	DUAL WEBCINEMA MODE	DSUBDVI-D
MODE	USER	DSUBDVI-DHDMI	I denne status kan brugeren indstille hvert element. Du kan justere farvestatus i Main Menu (Hovedmenu).
	MOVIE		I denne status indstilles skæmbilledet til den bedste visning af videoer.

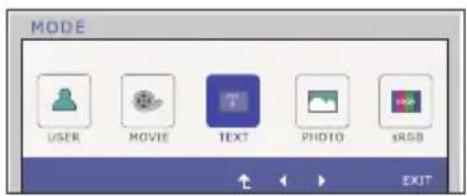

	TEXT		I denne status indstilles skæmbilledet til den bedste visning af tekster.

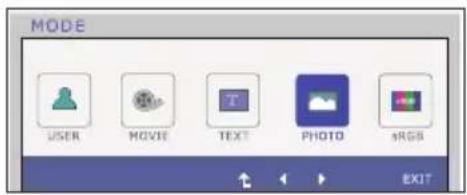

	PHOTO		I denne status indstilles skæmbilledet til den bedste visning af billeder.

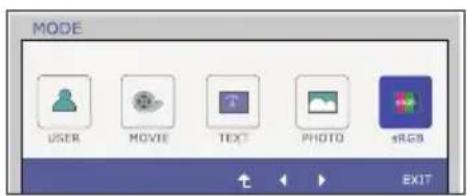

	sRGB		I denne status indstilles skæmbilledet til standard sRGB.

BEMÆRK

■ Ikonernes rækkefølge kan variere afhængigt af modellen (12-22).

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

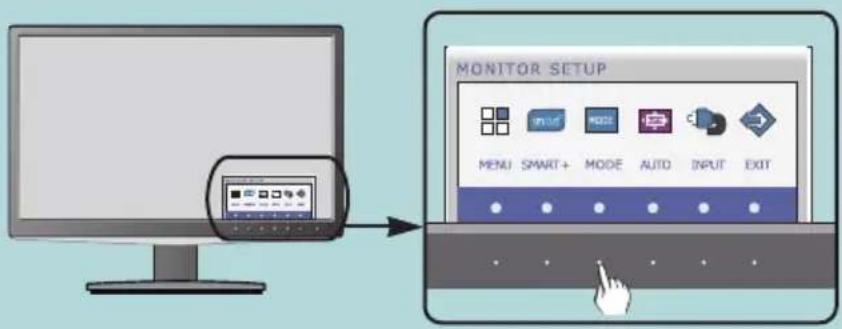

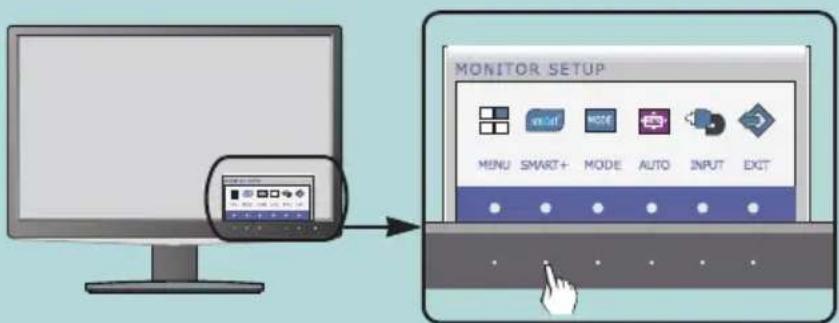

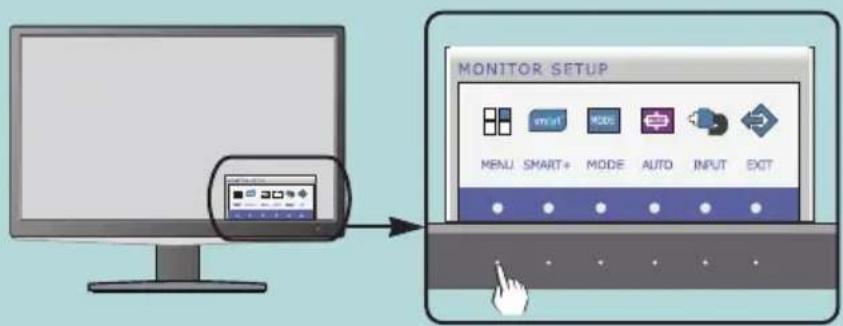

MONITOR SETUP MENU SMART+ MODE AUTO INPUT EXIT

Tryk på knappen MENU for at åbne skærmmenuens hovedmenu.

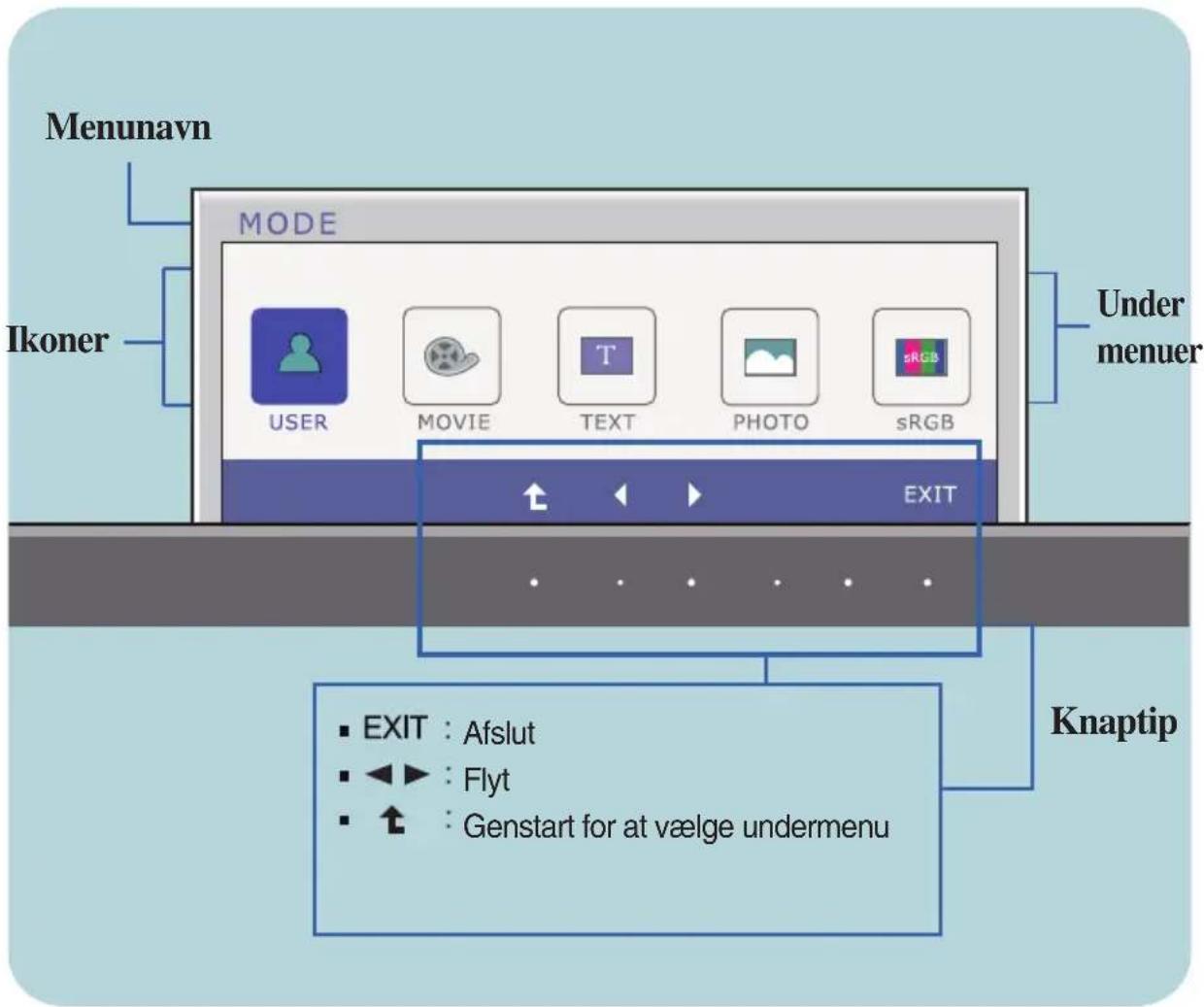

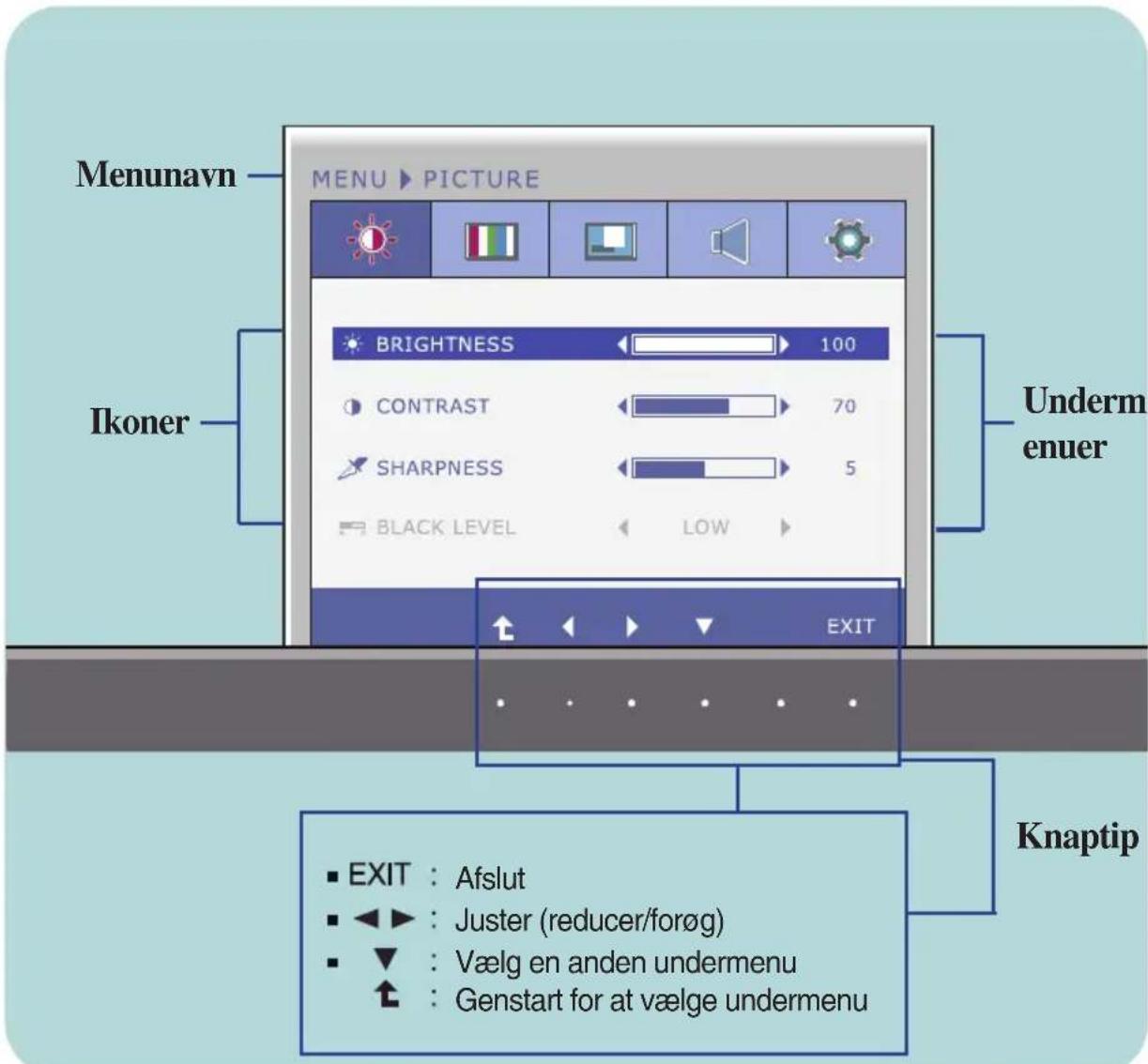

Menunavn MENU ► PICTURE Ikoner BRIGHTNESS 100 CONTRAST 70 SHARPNESS 5 BLACK LEVEL LOW Undermenuer EXIT Knaptip EXIT : Afslut ►► : Juster (reducer/forøg) ►▼ : Vælg en anden undermenu ►↑ : Genstart for at vælge undermenu

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

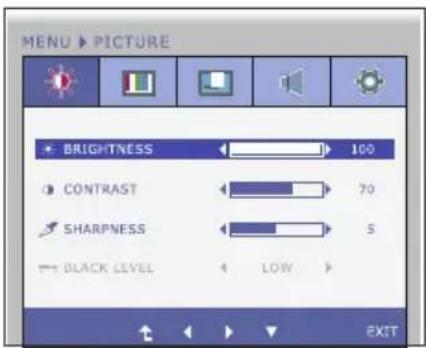

MENU PICTURE BRIGHTNESS 100 CONTRAST 70 SHARPNESS 5 BLACK LEVEL LOW EXIT

• Exit : Afslut
  ■ ◀ : Formindsk
• ▶ : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

Denne indstilling bruges til at justere billedets skarphed.

Du kan indstille offset-niveauet. Hvis du vælger "HIGH"(Høj), bliver skærmen lys, og hvis du vælger "LOW"(Lav), bliver skærmen mørk. (kun til HDMI indgang)

* Offset? Som kriterium for videosignal er dette det mørkeste skærmbillede, som kan vises på skærmen.

Hovedmenu

Undermenu

Beskrivels

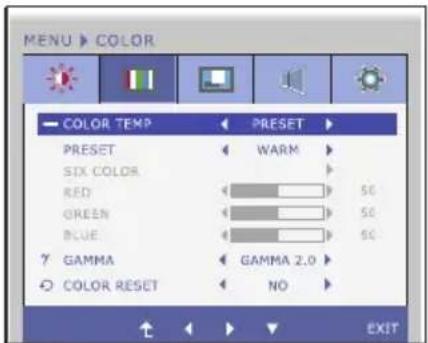

COLOR (FARVE)
PRESET-tilstand

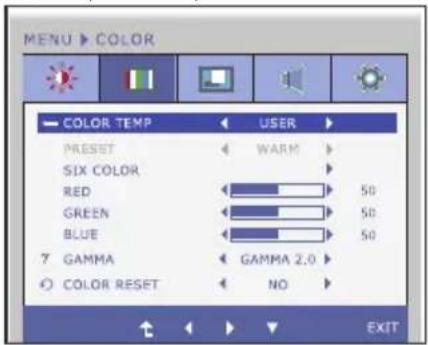

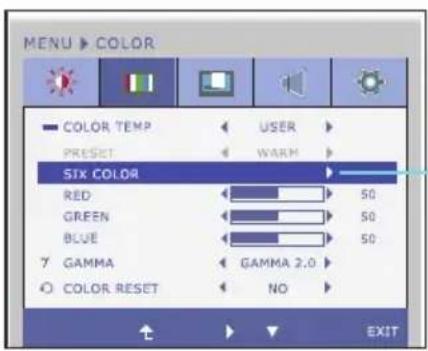

MENU ▶ COLOR COLOR TEMP PRESET WARM SIX COLOR RED 50 GREEN 50 BLUE 50 7 GAMMA GAMMA 2.0 ○ COLOR RESET NO EXIT

USER (BRUGER)-tilstand

MENU ▶ COLOR COLOR TEMP USER PRESET WARM SIX COLOR RED 50 GREEN 50 BLUE 50 7 GAMMA GAMMA 2.0 ○ COLOR RESET NO EXIT

COLOR TEMP (FARVE TEMP)

Vælg enten PRESET(FORUDINDSTILLET) eller USER(BRUGER) for at indstille skærmfarven.

PRESET (FORUDINDS TILLET)

Vælg den forudindstillede farvetemperatur.

• WARM: Indstil skærm til varm farve temperatur.
• MEDIUM: Indstil skærm til medium farve temperatur.
  • COOL: Indstil skærm til kølig farve temperatur.

USER (BRUGER)

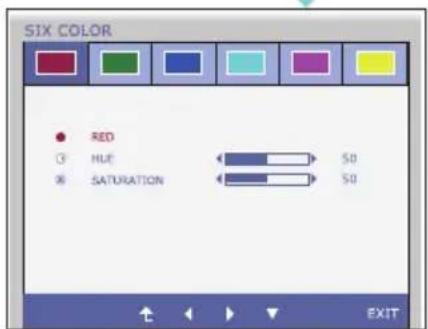

SIX COLOR (FARVEMAETNING)

Vælger og gemmer farvetoner og farvemætning til seks farver (R/G/B/C/M/Y) for at tilfredsstille brugerens farvebehov.

HUÊ (BLÃ)

Indstiller skærmfarvetonen.

SATURATION (FARVETONE)

Indstiller farveskarpheden på skærmen. Lavere værdier gør farveskarpheden svagere og farverne lysere, mens højere værdier gør farveskarpheden stærkere og farveren mørkere.

MENU ▶ COLOR COLOR TEMP USER PRESET WARM SIX COLOR RED 50 GREEN 50 BLUE 50 7 GAMMA GAMMA 2.0 ○ COLOR RESET NO EXIT

Vælg en gammaværdi (1,8/2,0/2,2/2,4/2,6) til skæmbilledet. På monitoren viser høje gamma værdier hvidlige billeder og lave gamma værdier viser sortagtige billeder.

• Exit : Afslut
  : Formindsk
  : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

COLOR RESET

Nulstiller farveindstillingerne til fabrikkens standardindstillinger for den nuværende indgangsenhed.

Hovedmenu

Undermenu

Beskrivels

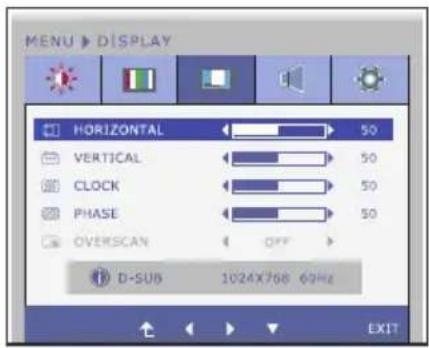

DISPLAY

MENU > DISPLAY HORIZONTAL 50 VERTICAL 50 CLOCK 50 PHASE 50 OVERSCAN OFF > D-SUB 1024X768 60Hz EXIT

HORIZONTAL (VANDRET)

Flytter billedet til venstre eller højre.

VERTICAL (LODRET)

Denne indstilling bruges til at reducere lodrette bjælker eller striber på skærmens baggrund.

Du kan også indstille skæmbilledets bredde.

• Exit : Afslut
  : Formindsk
• ▶ : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

PHASE (FASE)

Denne indstilling bruges til at indstille skærmens fokus.

Med denne funktion kan du fjerne vandret støj og gøre gengivelsen af bogstaver og tegn tydeligere og skarpere.

OVERSCAN

Til valg af udgangsbilledets interval ved DTV timing i HDMI udgang. (Kun for HDMI indgang)

Anbefaler vi, at aktivere "overscan" funktion när tilslutter AV udstyr.

VOLUME

MENU VOLUME 50 EXIT

VOLUME

Reguler lydstyrke af hovedtelefon. (Kun for HDMI indgang)

• Exit : Afslut
• : Formindsk
• ▶ : Forøg
  : Lydløs
• ↑ : Genstart for at vælge undermenu

Hovedmenu

Undermenu

Beskrivels

OTHERS

MENU > OTHERS LANGUAGE ENGLISH POWER INDICATOR ON WHITE BALANCE NO FACTORY RESET NO EXIT

• Exit : Afslut
  : Formindsk
• ▶ : Forøg
  ■ ▼ : Vælg en anden undermenu
• ↑ : Genstart for at vælge undermenu

LANGUAGE (SPROG)

Denne indstilling bruges til at vælge det sprog, som skal anvendes til navnene på kontrolelementerne.

POWER INDICATOR (STR∅MINDI KATOR)

Brug denne funktion til at indstille strømindikatoren på forsiden af skærmen til ON (Tændt) eller OFF (Slukket).

Hvis du vælger OFF (Slukket), slukkes indikatoren. Hvis du vælger ON (Tændt), tændes strømindikatoren automatisk.

Hvis skærmkortets udgangssignal ikke overholder systemkravene, kan farveniveauet blive forringet, fordi videosignalet forvrænges. Denne funktion justerer signalniveauet, så det passer til skærmkortets standardudgangsniveau. På denne måde opnås det bedst mulige billede. Aktiver denne funktion, hvis der vises sorte og hvide farver på skærmen.

FACTORY RESET (GENDAN FABRIKSINDS TILLINGER)

Denne indstilling gendanner alle standardindstillingerne undtagen LANGUAGE (Sprog).

Tryk på knappen ◀, ► for at nulstille med det samme.

BEMAERK

- Hvis dette ikke forbedrer skærmens billede, skal du genskabe fabriksindstillingerne. Hvis det er nødvendigt, skal du udføre WHITE BALANCE (HVIDBALANCE) funktionen igen. Denne funktion er kun tilgængelig, hvis input signalet er et analogt signal.

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

MONITOR SETUP MENU SMART+ MODE AUTO INPUT EXIT

Tryk på knappen SMART+ for at åbne skæmmenuens hovedmenu.

Menunavn SMART+ ORIGINAL RATIO Ikoner WIDE ORIGINAL Under menuer EXIT Knaptip • EXIT : Afslut • ◀► : Flyt • ↑ : Genstart for at vælge undermenu

BEMÆRK:

- Det sprog, der anvendes i skærmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

SMART+

Smart+ ORIGINAL RATIO WIDE ORIGINAL EXIT

ORIGINAL RATIO

Dette vises i bredformat uanset videosignalindgangen.

* Denne funktion kan kun køre hvis indgangsopløsning er lavere end monitor forhold (16:9).

* Inden bruger disse funktioner, installer Easy Set Package programmet.

SMART+

Smart+ > DUAL WEB ON OFF EXIT

DUAL WEB

• Hjælper dig med at gennemse websted effektivt ved at dele i halv.
• Hjælper dig med at ordne og flytte vinduer på skærmen.
• Hjælper dig med at kontrollere forholdet til vinduer.

- System kan gøre øjne behagelig ved at nedsætte baggrunds lysstyrken af websted.

• Exit : Afslut
  ■◀,▶:Flyt
• ↑ : Genstart for at vælge undermenu

■■■ Ovenfor gennemgås den fremgangsmåde, der skal bruges til at vælge og justere indstillinger i skæmmenuen. Nedenfor angives de ikoner og ikonnavne, der vises i skæmmenuen, sammen med en beskrivelse af de enkelte elementer..

MONITOR SETUP MENU SMART+ MODE AUTO INPUT EXIT

Tryk på knappen MODE for at åbne skærmmenuens hovedmenu.

Menunavn Ikoner MODE USER MOVIE TEXT PHOTO sRGB Under menuer EXIT Knaptip EXIT : Afslut ◀◀ : Flyt ↑ : Genstart for at vælge undermenu

BEMÆRK:

- Det sprog, der anvendes i skæmmenuerne, er muligvis et andet end i brugerhåndbogen.

Hovedmenu

Undermenu

Beskrivels

MODE

MODE USER MOVIE TEXT PHOTO sRGB EXIT

USER (BRUGER)

I denne status kan brugeren indstille hvert element. Du kan justere farvestatus i Main Menu (Hovedmenu).

MODE USER MOVIE TEXT PHOTO sRGB EXIT

MOVIE (FILM)

I denne status indstilles skæmbilledet til den bedste visning af videoer.

MODE USER MOVIE TEXT PHOTO xRGB EXIT

TEXT (TEKST)

I denne status indstilles skæmbilledet til den bedste visning af tekster.

MODE USER MOVIE TEXT PHOTO sRGB EXIT

PHOTO (FOTO)

I denne status indstilles skæmbilledet til den bedste visning af billeder.

MODE USER MOVIE TEXT PHOTO sRGB EXIT

sRGB

I denne status indstilles skærmbilledet til standard sRGB.

• Exit: Afslut
  ■◀,▶:Flyt
• ↑ : Genstart for at vælge undermenu

Kontroller følgende punkter, inden servicestedet kontaktes.

Der vises ikke noget billede
Er skærmens strømkabel tilsluttet?Lyser strømindikatoren?	Kontroller, om strømkablet er sluttet korrekt til stikkontakten.Tryk på strømkontakten.
Blinker strømindikatoren?	Hvis skærmen er i energisparetilstand (dvaletilstand), skal du flytte musen eller trykke på en tast på tastaturet for at aktivere skærmen.Prøv at tænde for pc'en.
Vises meddelelsen "OUT OF RANGE" (Uden for området) på skærmen?	Denne meddelelse vises, når signalet fra pc'en (skærmkortet) ligger uden for skærmens vandrette eller lodrette frekvensområde. Læs oplysningerne i afsnittet Specifikationer i denne brugerhåndbog, og konfigurer skærmen igen.
Vises meddelelsen "CHECK SIGNAL CABLE" (Kontroller signalkabel) på skærmen?	Denne meddelelse vises, når signalkablet mellem pc'en og skærmen ikke er tilsluttet. Tilslut signalkablet, og prøv igen.

Vises meddelelsen "OSD LOCKED" (Skæmmenu låst) på skærmen?
● Vises meddelelsen "OSD LOCKED" (Skæmmenu låst), når du trykker på knappen MENU?	• Du kan låse de valgte indstillinger, så de ikke bliver ændret ved et uheld. Du kan til enhver tid låse indstillingerne i skæmmenuen op igen. Dette gør du ved at trykke på knappen MENU i flere sekunder. Herefter vises meddelelsen "OSD UNLOCKED" (Skæmmenu låst op).
Det viste billede er ikke korrekt
●Billedets position er forkert.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger.Hvis resultatet ikke er tilfredsstillende, kan du justere billedets position ved hjælp af ikonerne H position og V position i skærmmenuen.
●Der er lodrette bjælker eller striber på skærmens baggrund.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de lodrette bjælker eller striber ved hjælp af ikonet CLOCK (Klok) i skærmmenuen.
●Der forekommer vandret støj på et billede, eller tegnene er uklare.	Tryk på knappen AUTO (Automatisk) for automatisk at vælge de optimale skærmindstillinger. Hvis resultatet ikke er tilfredsstillende, kan du reducere de vandrette bjælker ved hjælp af ikonet PHASE (Fase) i skærmmenuen.Kontroller indstillingerne under Kontrolpanel –>Skærm –>Indstillinger i Windows, og indstil skærmen til den anbefalede opløsning, eller juster skærmbilledet, så det er optimalt indstillet. Vælg en farveindstilling, der er højere end 24 bit (Ægte farver).

VIGTIGT

• Kontroller indstillingerne under Kontrolpanel --> Skærm --> Indstillinger i Windows for at se, om frekvensen og opløsningen er blevet ændret. Hvis det er tilfældet, skal skærmkortet indstilles til den anbefalede opløsning.
• Hvis den anbefalede opløsning (optimal opløsning) ikke er valgt, kan teksten være utydelig, og skæmbilledet kan være sløret, beskåret eller skævt.
• Indstillingsmetoden kan variere fra computer til computer og O/S (Operativsystem (Operation System)), og den ovenfor nævnte opløsning understøttes muligvis ikke af videokortets ydeevne. I så fald skal du kontakte producenten af computeren eller videokortet.

Det viste billede er ikke korrekt
●Farven på skæmbilledet er monokrom eller forkert.	●Kontroller, om signalkablet er tilsluttet korrekt, og fastgør det om nødvendigt ved hjælp af en skruetrækker.●Kontroller, om skærmkortet er indsat korrekt i kortpladsen.●Vælg en farveindstilling, der er højere end 24 bit (ægte farver) i Kontrolpanel – Indstillinger i Windows.
●Skærmen blinker.	●Kontroller, om skærmen er indstillet til interlace-tilstand, og skift til den anbefalede opløsning, hvis det er tilfældet.

Vises meddelelsen "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Skærmen blev ikke genkendt. Plug & Play (VESA DDC)-skærm fundet)?
●Har du installeret skærmdriveren?	• Du skal installere skærmdriveren fra den driver-cd (eller diskette), der leveres sammen med skærmen. Du kan også hente driveren på følgende websted: http://www.lg.com.• Varmista, että näyttökortti tukee Plug & Play - ominaisuutta.

Audio-funktionen virker ikke
●Billede OK & ingen lyd.	Kontroller om volumen er på "0".Kontroller om lyden er slået fra.HDMI-kabel installeret ordentligt.Hovedtelefonkabel installeret ordentligt.Kontroller lydformatet. Ikke forsynet med komprimeret lydformat.
Skærmtype	54,6 cm(21,5 -tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 54,6 cm0,248 mm x 0,248 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 Hz til 75 Hz (Automatisk)HDMI: 56 Hz til 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)19-nastainen HDMIIndgangstype analog (0,7 Vp-p/75 ohm), digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog,Digital,HDMI)
Strømforbrug	Tændt : 35 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 51,48 cmHøjde 40,30 cmDybde 23,00 cm	Uden sokkelBredde 51,48 cmHøjde 33,22 cmDybde 4,04 cm
	Vægt (ekskl. emballage) 3,4 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	19 V --- 2,0 A
AC-DC adapter	Type PA-1650-68, fremstillet af LITEON TECHNOLOGY CORPeller Type EADP-40LB B, fremstillet af Delta Electronics,Inc
Miljøforhold	DriftTemperatur 10° til 35°CLuftfugtighed 10 til 80% (ikke-kondensering)OpbevaringTemperatur -20° til 60°CLuftfugtighed 5 til 90% (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt
BEMÆRK:▪ Oplysningerne i dette dokument kan ændres uden forudgående varsel.
Skærmtype	58,4 cm(23,0 -tomme) Active Matrix-TFT LCD-fladskærmAnti-Glare-belægningSynligt område, diagonalt : 58,4 cm0,265 mm x 0,265 mm (Pixel-pitch)
Synkroniseringsindgang	Vandret frekvens 30 kHz til 83 kHz (Automatisk)Lodret frekvens Analog,Digital: 56 Hz til 75 Hz (Automatisk)HDMI: 56 Hz til 61 Hz (Automatisk)Indgangstype Separat synkDigital
Videoindgang	Signalindgang 15-nastainen D-SubDVI-D (digitaalinen)19-nastainen HDMIIndgangstype analog (0,7 Vp-p/75 ohm), digital, HDMI
Opløsning	Maks. VESA 1920 x 1080 @ 60 Hzanbefales VESA 1920 x 1080 @ 60 Hz
Plug&Play	DDC 2B (Analog,Digital,HDMI)
Strømforbrug	Tændt : 36 W(Typisk)Dvaletilstand ≤0,5 WSlukket ≤0,5 W
Mål og vægt	Med sokkelBredde 54,87 cmHøjde 42,19 cmDybde 23,00 cm	Uden sokkelBredde 54,87 cmHøjde 35,04 cmDybde 3,90 cm
	Vægt (ekskl. emballage) 3,9 kg
Hældningsområde	Hældning : -5° til 15°
Indgangseffekt	19 V --- 2,0 A
AC-DC adapter	Type PA-1650-68, fremstillet af LITEON TECHNOLOGY CORPeller Type EADP-40LB B, fremstillet af Delta Electronics,Inc
Miljøforhold	DriftTemperatur 10° til 35°CLuftfugtighed 10 til 80% (ikke-kondensering)OpbevaringTemperatur -20° til 60°CLuftfugtighed 5 til 90% (ikke-kondensering)
Sokkel	Monteret ( ), Fjernet ( O )
Strømkabel	Stik til vægkontakt

BEMÆRK:

- Oplysningerne i dette dokument kan ændres uden forudgående varsel.

Forudindstillede opløsninger

DSUB/DVI timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	1024 x 768	48,363	60
7	1024 x 768	60,123	75
8	1152 x 864	67,500	75
9	1280 x 1024	63,981	60
10	1280 x 1024	79,976	75
11	1680 x 1050	65,290	60
*12	1920 x 1080	67,500	60

*Anbefalet indstilling

HDMI timing

Skærmindstillinger (opløsning)		Vandret frekvens (kHz)	Lodret frekvens (Hz)
1	480P	31,50	60
2	576P	31,25	50
3	720P	37,50	50
4	720P	45,00	60
5	1080i	28,12	50
6	1080i	33,75	60
7	1080P	56,25	50
8	1080P	67,50	60

Indikator

TILSTAND	LED-farve
Tændt	Blå
Dvaletilstand	Blinker Blåt
Slukket	Slukket

Denne skærm overholder specifikationerne for pladen til vægmontering og udvekslingsenheden.

1. Placer monitoren med skærmen nedad på en blød klud.

1. Hvis gerne du vil adskille monitoren fra stativet, brug en mønt for at løse skruen mod uret.

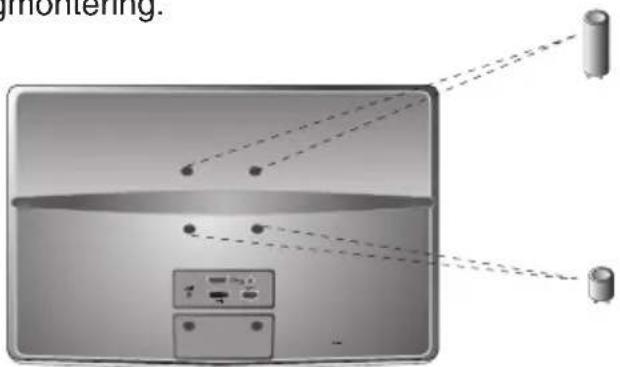

5. Monter pladen til vægmontering.

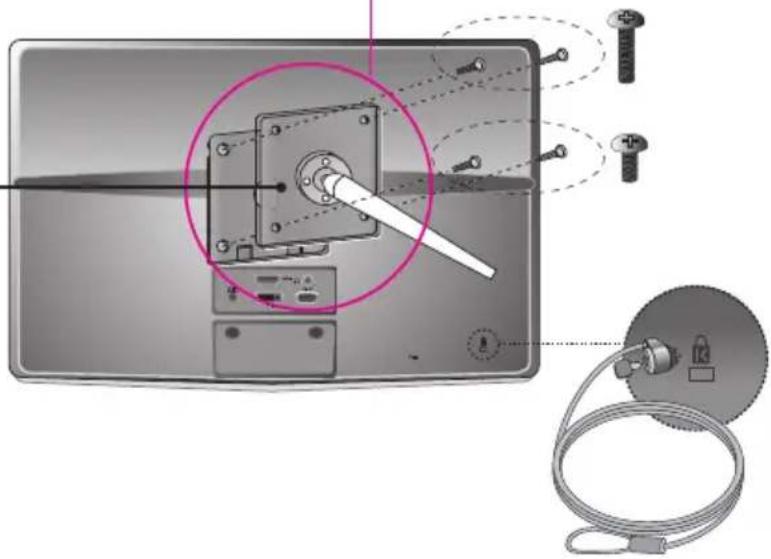

Plade til vægmontering (købes separat)

Dette er en sokkeltype eller vægmonteret type og kan sluttes til pladen til vægmontering. Yderligere oplysninger findes i installationsvejledningen, der følger med pladen til vægmontering.

Plade til vægmontering

Kensington-sikkerhedsstik Tilsluttes et låsekabel, der kan købes separat i de fleste computerforretninger.

Sørg for at læse Sikkerhedsmæssige foranstaltninger, før du tager produktet i brug. Opbevar Brugervejledningen (CD) på et lettilgængeligt sted med henblik på senere brug.

Denne model og SET serienummer er placeret på bagsiden eller den ene side af SET. Skriv det venligst ned, hvis du nogenside skulle få brug for service.

MODEL

FABRIKATION
