BRUGSANVISNING M2394D-PZ LG

Læs afsnittet Sikkerhedsforanstaltninger, inden dette produkt tages i brug. Opbevar brugerhåndbogen (cdrom'en) på et tilgængeligt sted, så den er nem at få fat på, hvis den skal bruges på et senere tidspunkt. Hvis produktet skal til service, skal forhandleren have de oplysninger, der står på etiketten på enheden. huoltoa.

KLARG∅RING

KONTROLELEMENTER PÅ FRONTPANELET

■ Dette er en forenklet beskrivelse af frontpanelet. Det viste kan i nogen grad variere fra dit apparat.

■ Dette er en forenklet beskrivelse af bagpanelet. Det viste kan i nogen grad variere fra dit apparat.

1 PCMCIA-kortstik (Personal Computer Memory Card International Association). (Denne funktion er ikke tilgængelig i alle lande.)
2 Strømkabelstik Dette apparat forsynes med vekselstrøm. Spændingen er angivet på siden Specifikationer. Forsøg aldrig at forsyne apparatet med jævnstrøm.
3 HDMI -indgang Forbind et HDMI-signal med HDMI IN. Eller forbind DVI(VIDEO)-signalet med HDMI/DVI-porten ved hjælp af kablet mellem HDMI IN.
4 RGB/DVI-lydindgang Tilslut lyden fra en PC.
5 Optisk digital lydudgang Tilslut digital lyd fra forskellige typer udstyr
6 RGB INDGANG (PC) Tilslut udgangen fra en PC.

7 Audio/Video indgang Tilslut lyd/video udgangen fra en ekstern enhed til disse jackstik.
8 KUN SERVICE PORT.
9 DVI-D indgang Tilslut udgangen fra en PC.

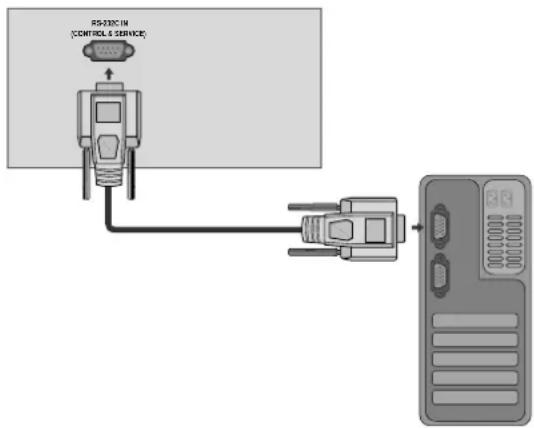

10 RS-232C-Indgangsport(KONTROL/SERVICE) Tilslut til RS-232C porten på en PC.
11 Component-indgang Tilslut en Component video-/audioenhed i disse stik.
12 S-Video indgang Tilslut S-Video out fra en S-VIDEO enhed.
13 Euro-scartstik (AV1/AV2) Tilslut scartstikindgang eller -udgang fra en ekstern enhed i disse stik.
14 Antenneindgang Tilslut trådløse signaler i dette stik.

KLARG∅RING

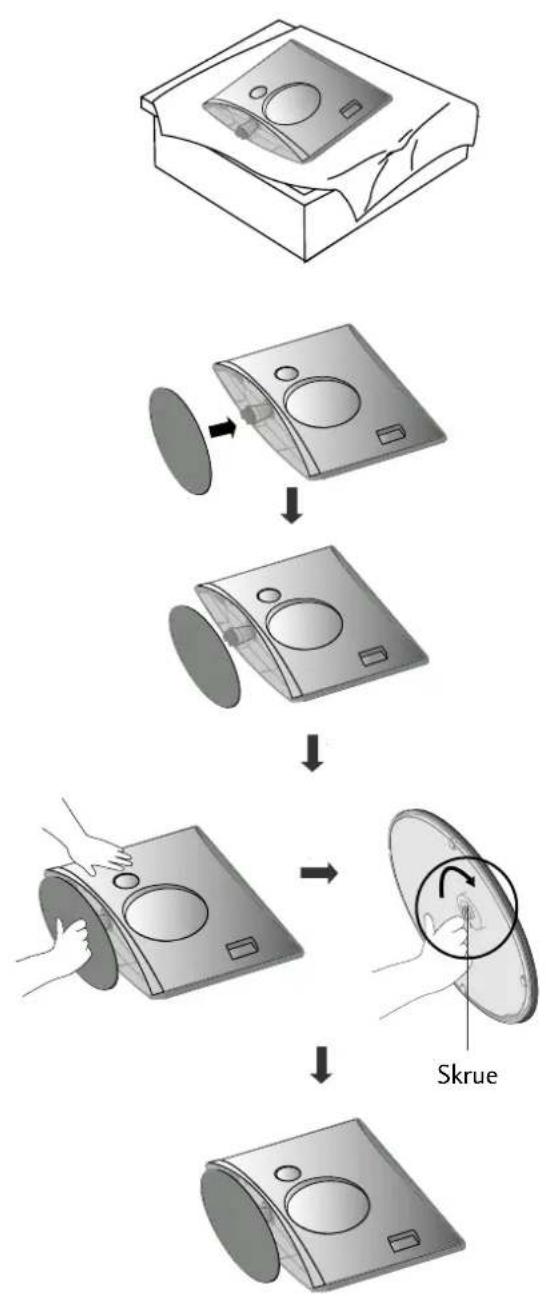

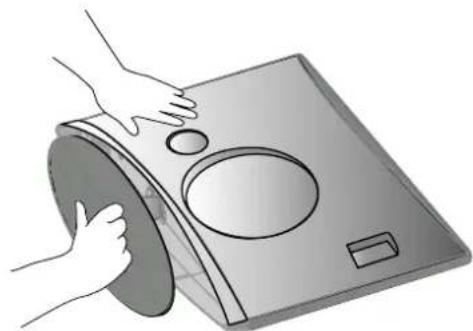

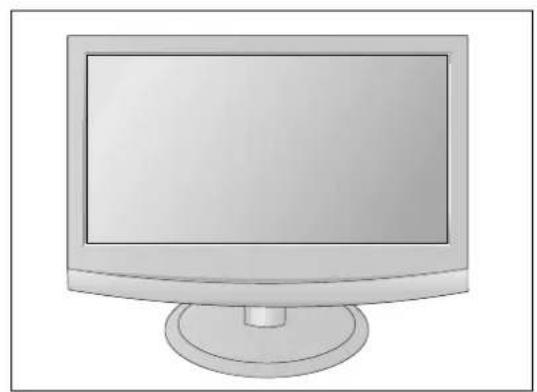

MONTERING PÅ SOKKEL

■ Det viste kan i nogen grad variere fra dit apparat.

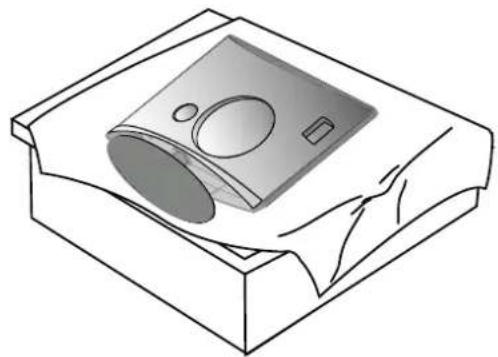

1 Placer forsigtigt produktet med skærmsiden nedad mod en beskyttet flade, så produktet og skær-men ikke beskadiges.

2 Monter foden på produktet.

3 Monter skærmen på foden ved at dreje skruen til højre.

* Drej skruen på skruehovedet

■ Det viste kan i nogen grad variere fra dit apparat.

1 Læg tv-apparatet med forsiden nedad på en pude eller en blød klud.

2 Du tager skærmen af foden ved at dreje skruen til venstre.

For at sikre tilstrækkelig ventilation skal der være en afstand på 10cm mellem apparatets sider og andre genstande og mellem apparatet og væggen. Du kan få detaljerede installationsvejledninger hosdin forhandler – se Tilt Wall Mounting Bracket Installation and Setup Guide (installations- og opsætningsvejledningen til den valgfri vægmonteringsvipperamme).

For at sikre tilstrækkelig ventilation skal der være en afstand på 4" mellem apparatets sider og andre genstande og mellem apparatet og væggen.

■ Det viste kan i nogen grad variere fra dit apparat.

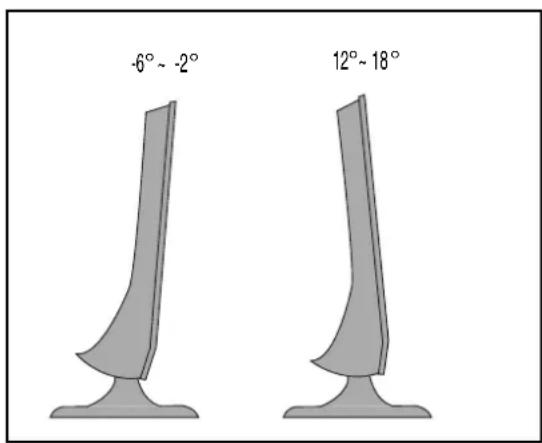

Du kan indstille skærmens placering på forskellige måder.

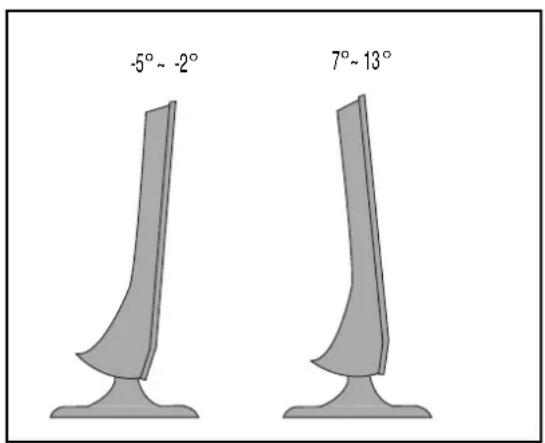

- Hældningsområde

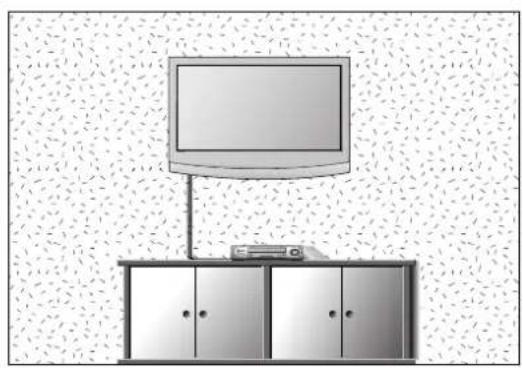

PLACERING

Placer tv-apparatet, så det ikke udsættes for stærkt lys eller direkte sollys på skærmen. Undlad at udsætte tvapparatet for unødige rystelser eller unødig fugt, støv eller varme. Sørg for at placere tv-apparatet i et tilstrækkeligt ventileret område. Ventilationsåbningerne på bagbeklædningen må ikke tildækkes.

Hvis enheden skal monteres på en væg, skal monteringsbeslaget til væg (valgfri dele) monteres bag på enheden. Når enheden monteres ved hjælp af monteringsbeslaget til væg (valgfri dele), skal man være omhyggelig, så den ikke falder ned.

• Sørg for at anvende skruer og vægmontering, der opfylder VESA standarder.
• Brug af skruer, der er længere end de anbefalede, kan beskadige p produktet.
• Brug af skruer, der ikke opfylder VESA standarder kan enten bes kadige produktet eller resultere i, at det ryger ud af væggen. Vi kan ikke holdes ansvarlige for eventuelle skader som følge af manglende evne til at følge disse instruktioner.

< Afstand til skruemonteringsbeslag >

75mm x 75mm hulafstand

Når du justerer skærmens vinkel, skal du passe på, at du ikke placerer fingrene mellem den øverste del af skærmen og søjlefoden. Du kan beskadige fingrene.

KLARG∅RING

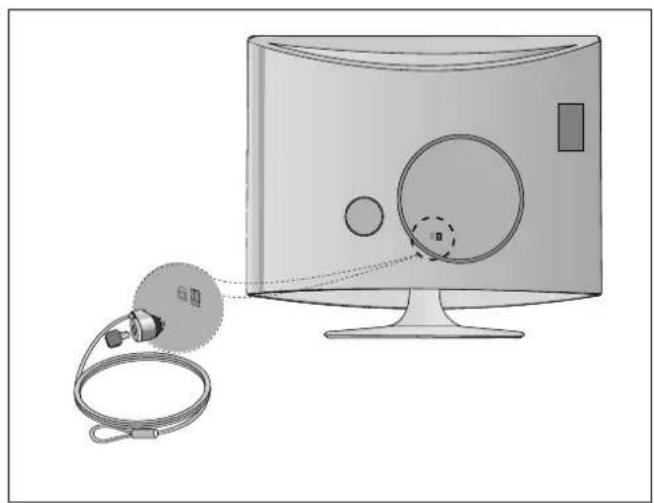

KENSINGTON SECURITY SYSTEM

• Produktet er udstyret med en Kensington Security System konnektor på bagpanelet.
  Tilslut kablet til Kensington Security System som vist herunder.
• Du kan finde oplysninger om installation og brug af Kensington Security System i den brugervejled-ning, der følger med Kensington Security System.
  Yderligere oplysninger findes på Kensingtons websted på adressen http://www.kensington.com, Kensington sælger sikkerhedssystemer til dyre elektronikprodukter, f.eks. bærbare PC'er og LCD-pro-jektorer.

Bemærk!

- Kensington Security System er ekstraudstyr.

Bemærk!

a. Hvis produktet er koldt at røre ved, forekommer der muligvis lidt "flimmer", når du tænder for det. Dette er normalt, og der er intet i vejen med produktet.
b. Der kan forekomme fejl i form af meget små røde, grønne eller blå billedpunkter på skærmen. Disse billedpunktfejl har imidlertid ingen indflydelse på skærmens ydeevne.
c. Undgå at røre ved LCD-skærmen, og undlad at holde fingrene mod skærmen i længere tid. Hvis du gør det, kan der forekomme midlertidige forvrængninger på skærmbilledet.

For at forhindre at udstyret beskadiges, må du aldrig tilslutte netledninger, før du er færdig med at tilslutte alt udstyr.

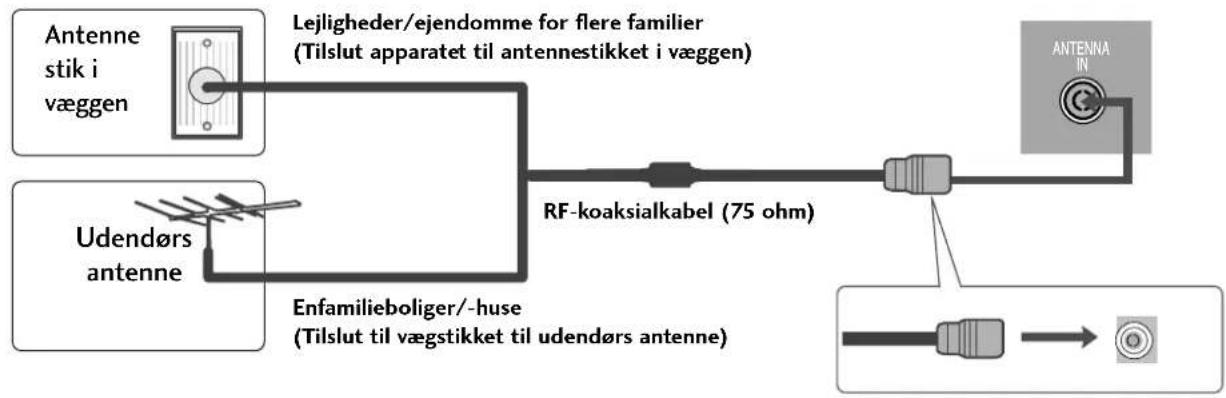

ANTENNETILSLUTNING

• Juster antenneretningen for at opnå den bedste billedkvalitet.
  ■ Der følger ikke antennekabel og omsætter med apparatet.


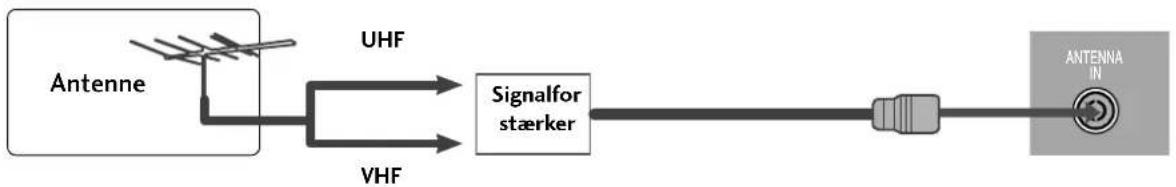

I områder med svage signaler får du en bedre billedkvalitet, hvis du installerer en signalforstærker på antennen som vist herover.
■ Hvis signalet skal deles mellem to fjernsyn, skal du tilslutte en antennesignalfordeler.

TILSLUTNING AF EKSTERNT UDSTYR

For at forhindre at udstyret beskadiges, må du aldrig tilslutte netledninger, før du er færdig med at tilslutte alt udstyr.
■ Det viste kan i nogen grad variere fra dit apparat.

Tilslutning med t komponentkabel

Forbind udgangsstikkene på set-top-boksen med COMPONENT IN VIDEO-stikkene (Y PB PR) på tv-apparatet.
2 Slut lydkablet fra set-top-boksen til COMPONENT IN AUDIO-stikkene på tv-apparatet.
3 Tryk på knappen INPUT for at vælge Component

Signal	Component	HDMI
480i/576i	Ja	Nej
480p/576p	Ja	Ja
720p/1080i	Ja	Ja
1080p	Ja	Ja

TILSLUTNING AF EKSTERNT UDSTYR

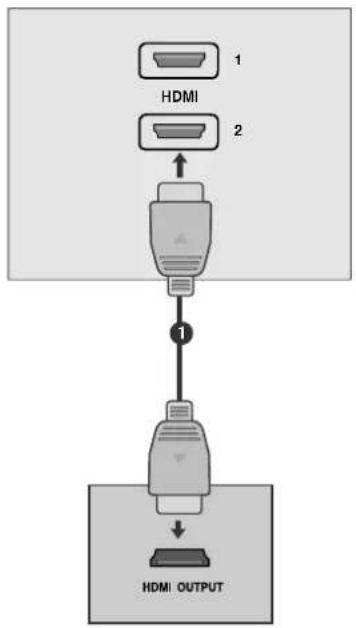

Tilslutning med t HDMI-kabel

1 Slut DVI-udgangen på den digitale set-top-boks til bøsningen HDMI IN på tv'et.


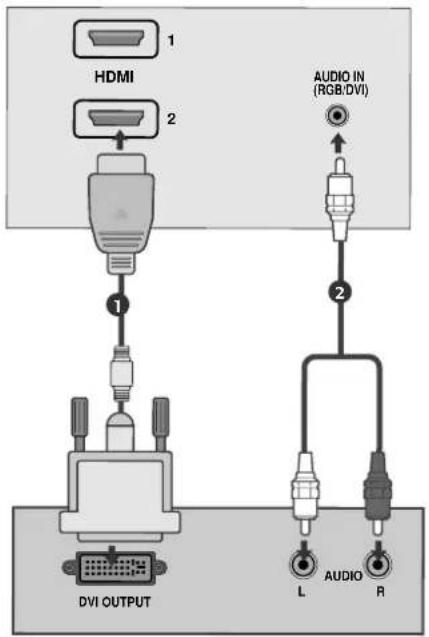

Tilslutning med t HDMI to DVI-kabel

1 Tilslut den digitale Set Top box til HDMI IN jackstikket på enheden.
2 Slut top-set-boksens lydudgange til bøsningenAUDIO IN (RGB/DVI) på tv 'et.
3 Tænd for den digitale set-top-boks.(Se betjeningsvejledningen til den digitale set-top-boks).

TILSLUTNING AF EKSTERNT UDSTYR

INSTALLATION AF DVD

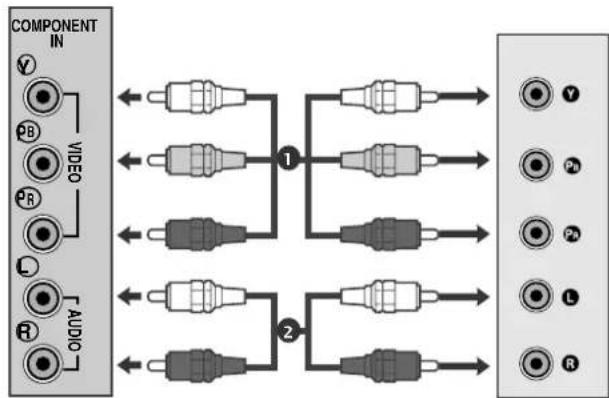

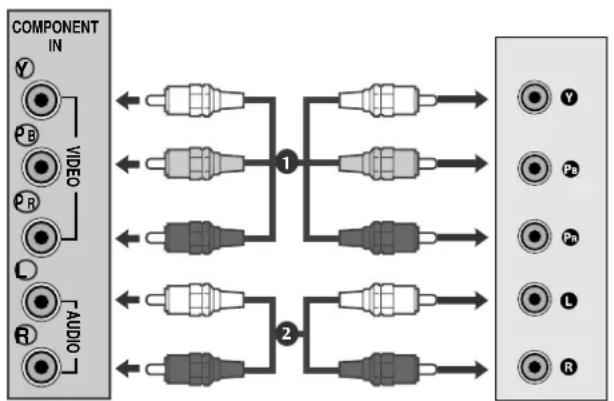

Tilslutning med t komponentkabel

Forbind videoudgangsstikkene (Y PB PR) på DVD'en med COMPONENT IN VIDEO- stikkene (Y PB PR) på tv-apparatet..
2 Slut lydkablet fra DVD'en til COMPONENT IN AUDIO-stikkene på tv-apparatet.
3 Tryk på knappen INPUT for at vælge Component.
4 Tryk på knappen PLAY(AFSPIL) på DVD'en. Afspilningsbilledet fra DVD-afspilleren vises på skærmen.

Du opnår en bedre billedkvalitet ved at tilslutte en DVD-afspiller til komponentindgangsportene som vist herunder.

Komponentporte på apparatet

Y

P_B

P_R

Video-udgangsporte på DVD-afspilleren	Y	P_B	P_R
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

TILSLUTNING AF EKSTERNT UDSTYR

Tilslutning med t scart-kabel

1 Tilslut DVD'ens euro-scartstik til euro-scartstikket på tv-appa-ratet.
2 Tryk på knappen INPUT for at vælge AV1. Hvis enheden er tilsluttet til et AV2 Euro scart-stik, skal du vælge AV2 indgangskilden.
3 Tryk på knappen PLAY (Afspil) på DVD'en. Afspilningsbilledet fra DVD-afspilleren vises på skærmen.

! BEMÆRK

▶ Signaltype RGB, dvs. signalerne rød, grøn og blå, kan kun vælges for Euro scart 1 sammen med AV 1. Disse signaler transmitteres eksempelvis af en dekoder til betalings-TV, en spillekonsol eller en foto-CD-enhed osv.
▶ Brug scartstikket med kappe.

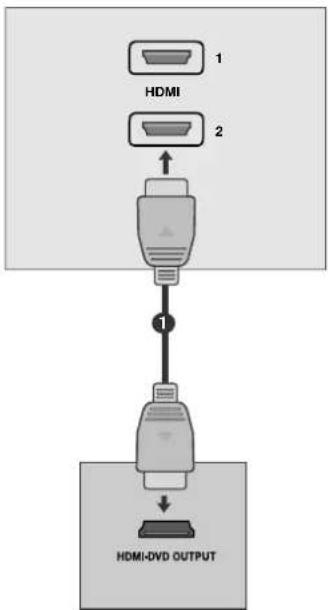

Tilslutning med t HDMI-kabel

1 Tilslut HDMI udgangen fra DVD'en til HDMI IN jackstikket på enheden.

! BEMAERK

▶ Enheden kan modtage video- og lydsignal samtidig ved brug af et HDMI-kabel.
Hvis DVD-afspilleren ikke understøtter automatisk HDMI, skal du angive en passende indstilling for DVD-udgangsopløsningen.

TILSLUTNING AF EKSTERNT UDSTYR

INDSTILLING AF VIDEOBÅNDOPTAGER

■ Hvis du vil undgå billedstøj (interferens), skal der være en passende afstand mellem VCR'en (videomaskine) og apparatet
- Typisk vises et still-billede på videooptageren. Hvis bruger anvender 4:3-billedformatet i længere tid, kan det efterlade et efterbillede i skærmens sider.

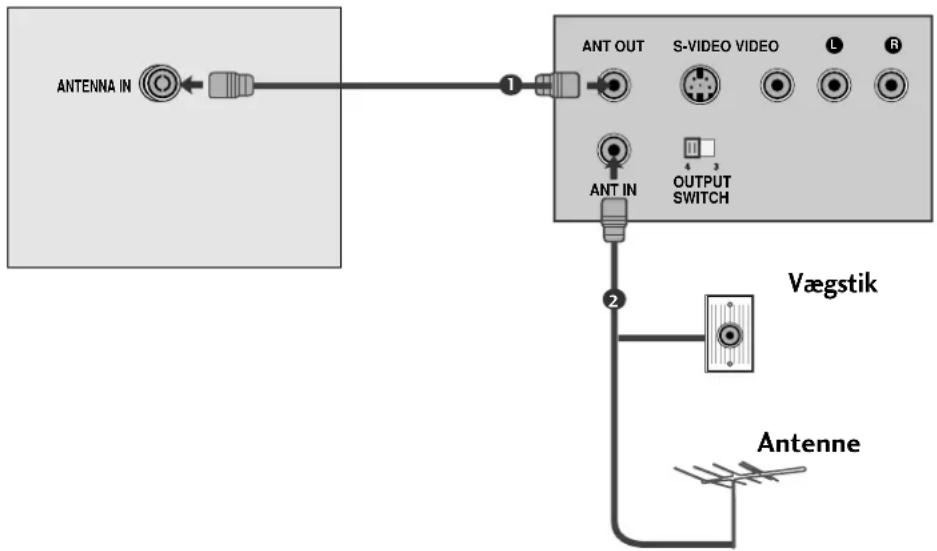

Tilslutning med et antennekabel

1 Tilslut RF udgangsstikket fra videobåndmaskinen til anten-neindgangen på TV-apparatet.

2 Tilslut antenneledningen til RF antenneindgangen på videobåndmaskinen.

3 Vælg en ledig programplads på fjernsynet og indstil denne til videobåndoptagerens sendekanal som beskrevet i afsnittet 'Manuel programindstilling'.

4 Vælg dette programnummer når du senere skal se video.

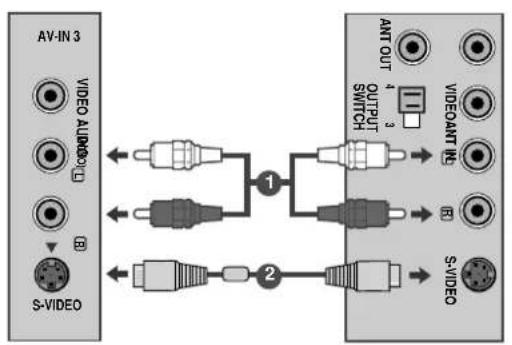

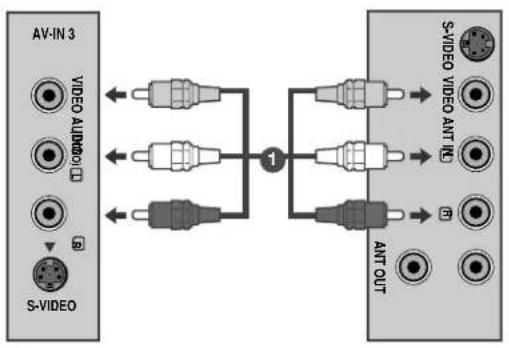

1 Tilslut lyd/video ud-stikkene fra VCR til AUDIO/VIDEO ind-stikkene i apparatet.
2 Tryk på knappen INPUT for at vælge AV3.
3 Tryk på knappen PLAY på VCR. VCR afspilningsbilledet vises på skærmen.

! BEMÆRK

▶ Hvis du har en mono-VCR, skal du tilslutte lydkablet fra VCR'en til AUDIO L/MONO jackstikket på enheden.

TILSLUTNING VIA ET S-VIDEO KABEL

1 Tilslut S-Video stikket på VCR til S-VIDEO stikket på enheden.
2 Tilslut lydkablet fra S-VIDEO VCR til AUDIO stikkene på enheden.
3 Tryk på knappen INPUT for at vælge AV3.
4 Tryk på knappen PLAY på VCR. VCR afspilningsbilledet vises på skærmen.

TILSLUTNING AF EKSTERNT UDSTYR

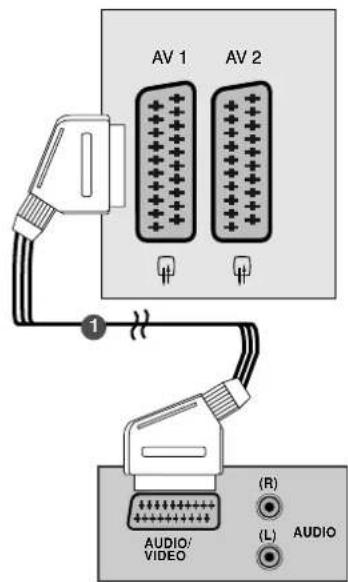

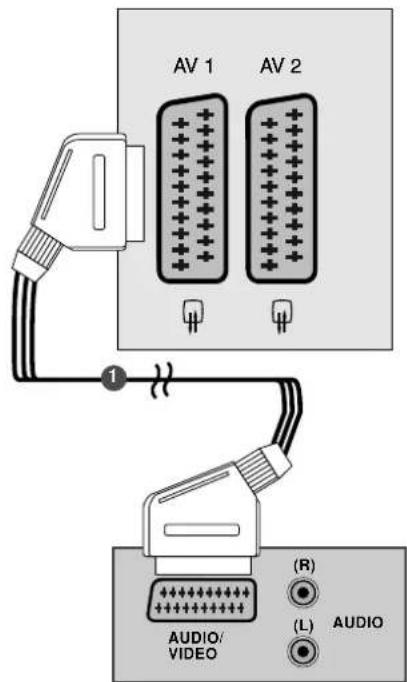

Tilslutning med t scart-kabel

1 Tilslut Euro scart stikket fra videobåndmaskinen til Euro scart stik på TV-apparatet.
2 Tryk på PLAY knappen på videobåndmaskinen. Hvis den tilsluttede videobåndoptager sender skifte-spænding og er sluttet til Euro Scart, vil apparatet automatisk skifte til AV 1 når der trykkes på PLAY på videobåndoptagren. For alligevel at se TV medens videobåndoptageren afspiller, trykkes på ▲//▼ knappen eller en af nummertasterne.

Hvis enheden er tilsluttet til et AV2 Euro scart-stik, skal du vælge AV2 indgangskilden.

Ellers tryk på INPUT knappen på fjernbetjeningen for at vælge AV 1. Videoen vil herefter kunne ses på skærmen.

Du kan også optage programmer, modtaget af produktet, på videobånd.

! BEMÆRK

▶ Signaltype RGB, dvs. signalerne rød, grøn og blå, kan kun vælges for Euro scart 1 sammen med AV 1. Disse signaler transmitteres eksempelvis af en dekoder til betalings-TV, en spillekonsol eller en foto-CD-enhed osv.
▶ Brug scartstikket med kappe.

INDSÆTTELSE AF CI-MODUL

• Dette modul bruges til at få vist kode de udsendelser (betalingstjenester) i digital tv-tilstand.
• Denne funktion er ikke tilgængelig i alle lande.

1 Isæt CI-modulet i PCMCIA (Personal Computer Memory Card International Association) KORT SLOT på apparatet som vist.

Yderligere oplysninger findes på s. 39.

TILSLUTNING AF EKSTERNT UDSTYR

INDSTILLING AF PC

Dette produkt er plug and play kompatibelt, hvilket betyder, at PC'en automatisk justeres til apparatets indstillinger.

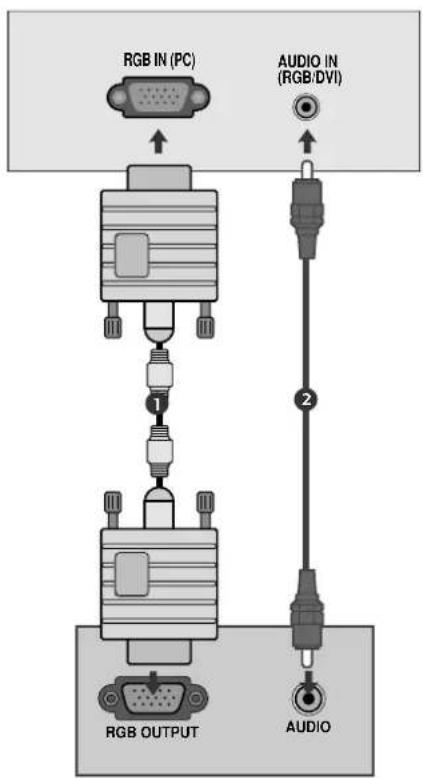

Tilslutning med t 15-bens D-sub-kabel

1 Slut PC'ens monitor udgang til PC indgangsterminalen bag på TV-apparatet.
2 Slut et audiokabel til PC'en og til AUDIO IN (RGB/DVI) terminalen bag på TV-apparatet.
3 Tryk stepvis på INPUT knappen for at vælge RGB.
4 Tænd for PC'en. TV-apparatet vil vise PC billedet og kan betjenes som PC monitor.

! BEMÆRK

Brugeren skal anvende afskærmede signalinterfacekabler (D-sub 15 bens kabel, DVI kabel) med ferritkerne, så produktet forbliver i overensstemmelse med standarder.

TILSLUTNING AF EKSTERNT UDSTYR

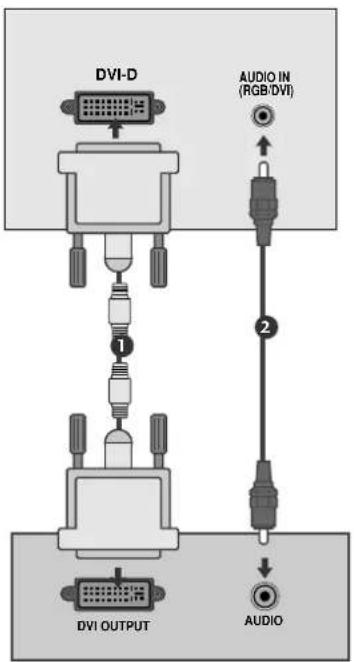

Tilslutning via et DVI-kabel

1 Tilslut DVI-udgangen fra PC'en til DVI-D IN jackstikket på enheden.

2 Slut lydkablet fra pc'en til stikkene AUDIO IN (RGB/DVI) på tv-apparatet.

! BEMÆRK

Hvis apparatet er koldt, kan billedet "flicke" lidt när apparatet lige er tændt. Dette er normalt, der er intet galt med apparatet.

Brug om muligt videotilstanden, 1920x1080@60Hz for at opnå den bedste billedkvalitet for LCD-skærmen. Hvis tv-apparatet anvendes sammen med andre opløsninger, kan der opstå skalerede eller reproducerede billeder på skærmen. Tv-et er blevet forudindstillet til tilstanden 1920x1080@60Hz.

Enkelte defekte punkter (dots) kan vise sig på skærmen som røde, grønne eller blå punkter. Dette vil imidlertid ikke have nogen indvirkning eller effekt på monitorens funktion.

Tryk ikke på LCD skærmen med dine fingre, da dette vil kunne medføre visse skyggevirkninger.

Undgå at lade et fast billede være vist på enhedens skærm i længere tid ad gangen. Et fast billede kan blive permanent præget på skærmen. Brug en pauseskærm, hvor det er muligt.

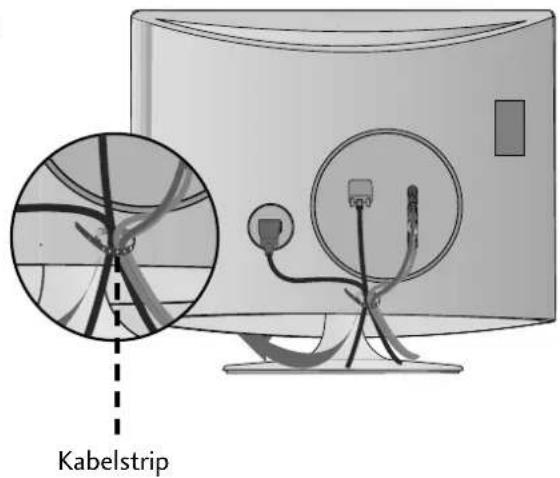

BAGDÆKSEL TIL KABELSAMLING

Fastgør kablerne med kabelstrip som vist på illustrationen.

TILSLUTNING AF EKSTERNT UDSTYR

RGB/DVI [PC]

Opløsning	Vandret frekvens (kHz)	Lodret frekvens (Hz)
720x400	31.468	70
640x480	31.469	60
	37.500	75
800x600	37.879	60
	46.875	75
1024x768	48.363	60
	60.123	75
1152864	67.500	75
1280x1024	63.981	60
	79.976	75
1680x1050	64.674	60
	65.290	60
1600x1200	75.000	60
1920x1080	66.587	60

Nulstilling af skærm

Stiller placering, størrelse og fase tilbage til fabriksindstillingerne.

Denne funktion fungerer i følgende tilstande: RGB[PC].

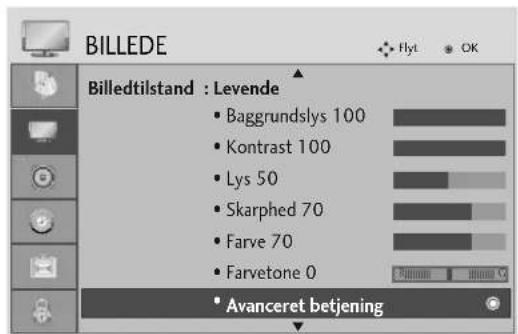

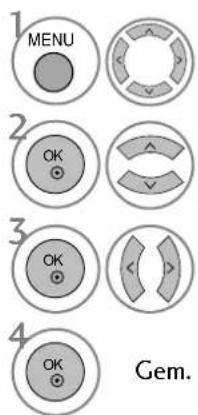

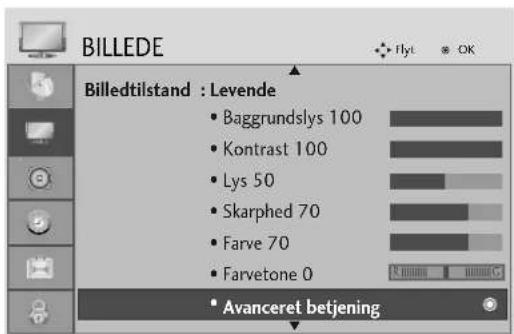

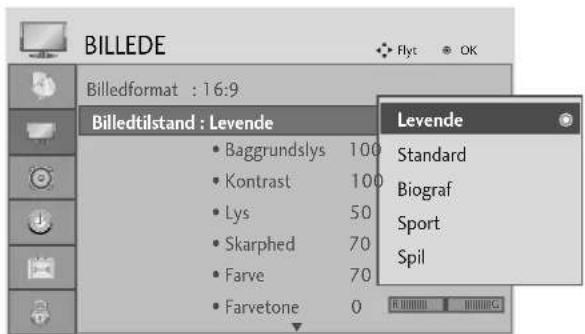

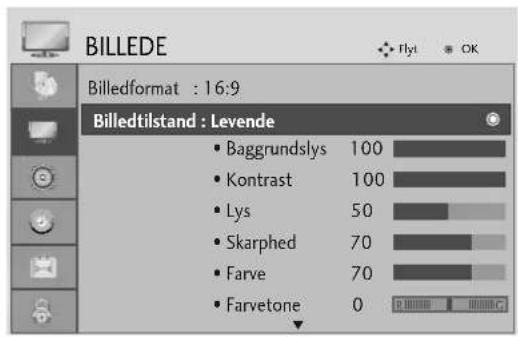

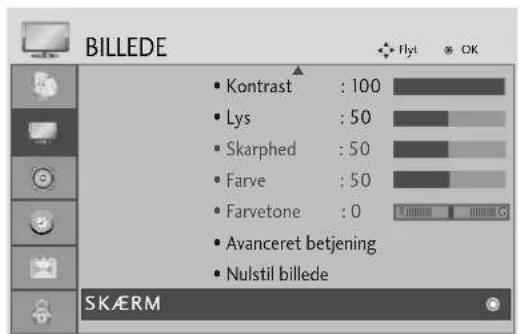

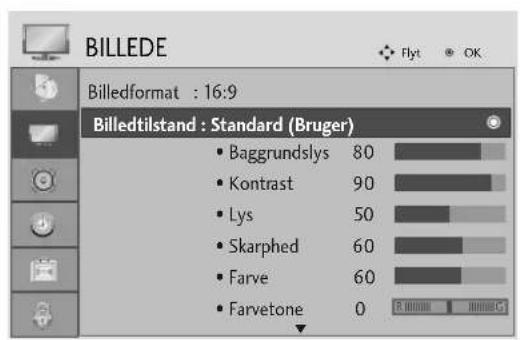

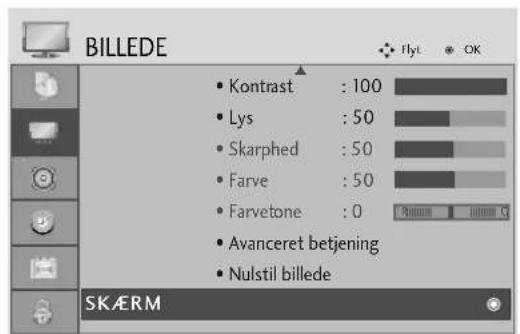

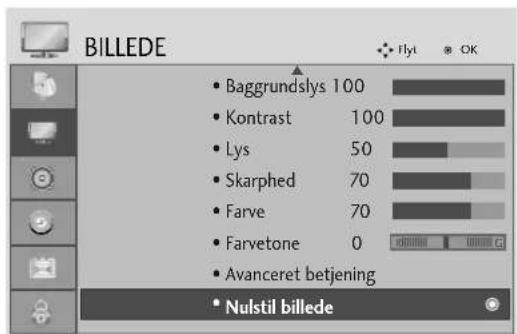

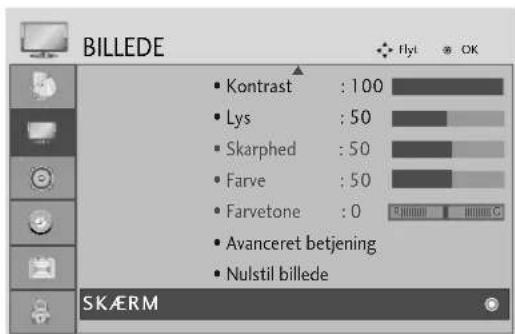

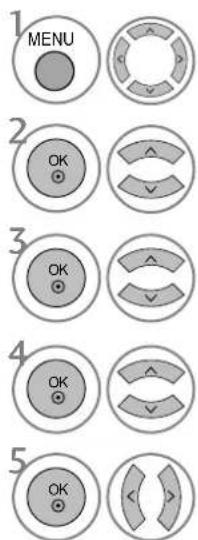

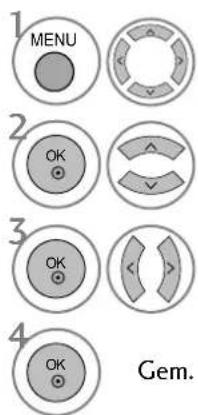

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Pc-indstilling.

- Tryk på knappen BACK for at gå til forrige menuskærm.

TILSLUTNING AF EKSTERNT UDSTYR

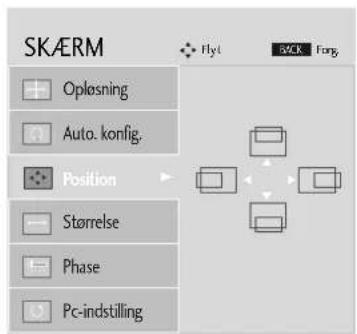

Justering af skærmbilledets placering, størrelse og fase

Hvis billedet ikke er skarpt efter auto-justering, og nanvlig hvis bogstaver/tal stadig er rystede, indstilles billedfasen manuelt.

Denne funktion fungerer i følgende tilstande: RGB[PC].

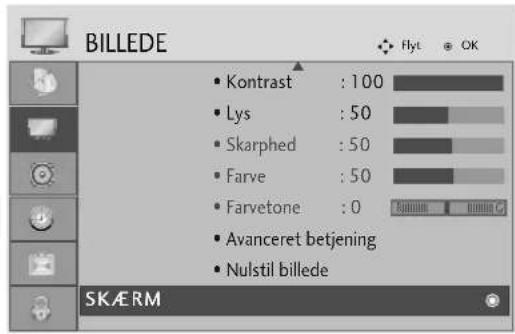

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Position, Størrelse eller Phase (Fase).

Foretag de ønskede justeringer.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

TILSLUTNING AF EKSTERNT UDSTYR

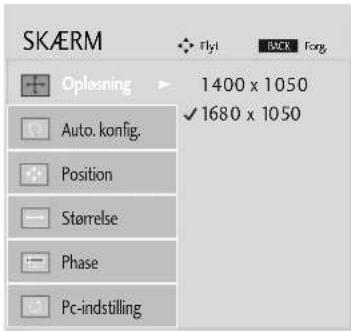

Valg af opløsning

Denne funktion fungerer i følgende tilstande: RGB[PC].

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Opløsning.

Vælg den ønskede opløsning.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

TILSLUTNING AF EKSTERNT UDSTYR

AUTOMATISK JUSTERING (KUN TILSTANDEN RGB-[PC])

Indstiller automatisk billedposition og minimerer billedrysten. Hvis billedet stadig ikke er korrekt efter indstilling, fungerer enheden korrekt, men der er behov for yderligere indstilling.

Auto Konfig.

Denne funktion bruges til automatisk justering af skærmposition, ur og fase. Det viste billede forsvinder i nogle få sekunder, mens den automatiske indstilling er i gang.

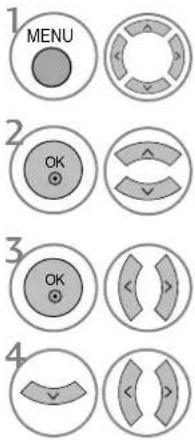

1. Sådan bruger du OSD (På-skærmen visning)

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Auto. konfig. (Automatisk konfiguration).

Vælg Jla

- Hvis billedets position stadig ikke er korrekt, skal du benytte funktionen til automatisk justering igen.

- Hvis det er nødvendigt at justere billedet igen efter den automatiske justering i RGB (PC), kan du justere position, størrelse eller fase.

Aktiver funktionen Auto. konfig. (Automatisk konfiguration).

2. Sådan bruger du 'OK' (Remocon eller kontroltasten)

Denne funktion er kun tilgængelig for RGB-signaler.

Tryk på OK.

Auto. konfig. ▶ (OK)

- Hvis du ikke ønsker at konfigurere automatisk, skal du ikke trykke på OK Ⓞ

Tryk på OK.

Auto justering i gang

<1920 x 1080 opløsning>

Auto justering i gang

ændres opløsningen til 1920 x 1080

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

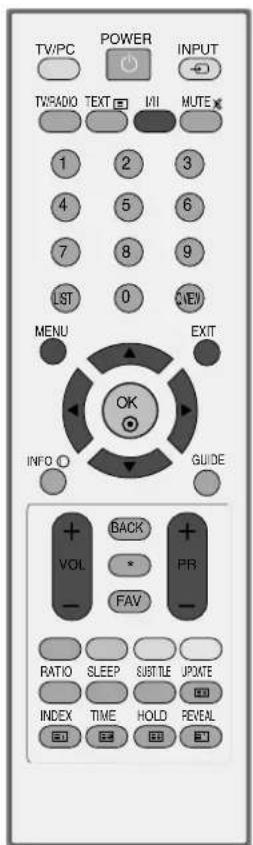

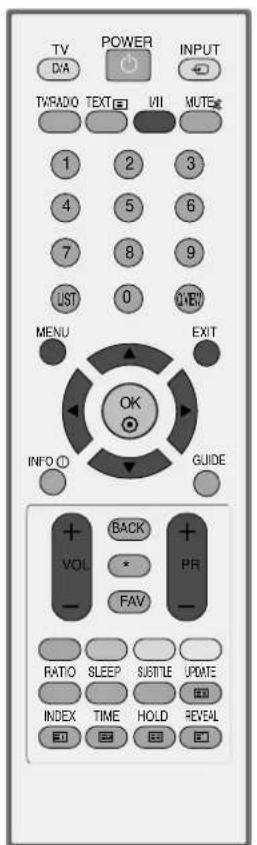

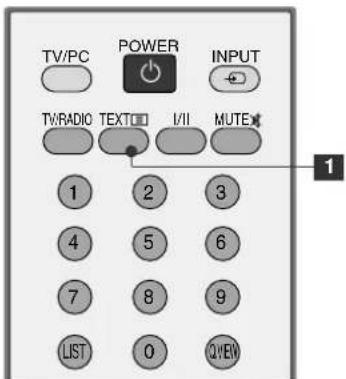

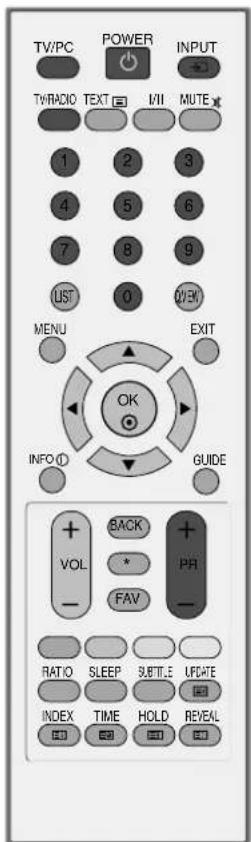

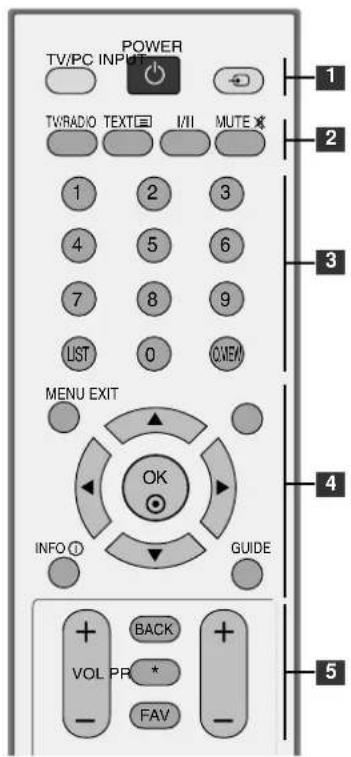

Når du bruger fjernbetjeningen, skal du rette den hen imod fjernbetjeningssensoren på apparatet.

Type A

1

POWER Tænder eller slukker for anlægget.

TV Type A: Vælger digital eller analog TV-mode. TV/PC Type B: Vælger TV- eller PC-mode. Tænder for enheden fra slukket (off).

INPUT De forskellige eksterne indgangsmuligheder skifter i samme rækkefølge. Tænder anlægget.

2

TV/RADIO Vælger radio- eller TV-kanal.

I/II Vælger lydudgang. (Se side 61,62)

MUTE Slår lyden Til eller Fra.

3

Talknapperne Vælger et program. 0\~9 Vælger nummererede elementer i en menu.

LIST Viser programtabellen. (Se side 40)

Q.VIEW Vender tilbage til det program, der sidst blev set.

Type B

4

MENU Vælger en menu. (Se side 28)

EXIT Sletter alle på-skærmen visninger.

INFO ⓘ Viser de aktuelle skærmoplysninger. (Se side 41\~43)

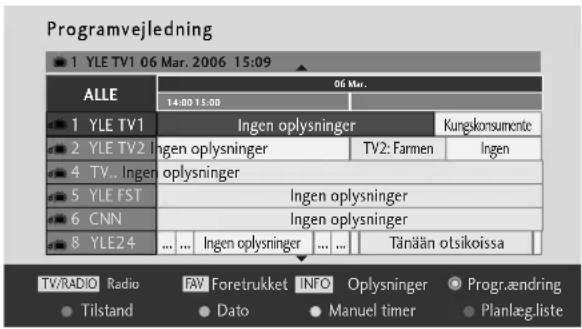

GUIDE Viser programoversigten.

NAVIGERINGSTASTER (op/ned/venstre/højre) Bruges til at navigere i menuerne på skærmen og justere systemindstillingerne.

OK Acceptorer dit valg eller viser den aktuelle tilstand.

5

VOLUME UP Justerer volumen. /DOWN

BACK (Tilbage) Giver brugeren mulighed for at gå et trin tilbage i et interaktivt program, en elektronisk programguide (EPG) eller en anden interaktiv funktion.

* UDEN FUNKTION

FAV Vender tilbage til det program, der sidst blev set. (Se side 34)

Programme Vælger et program. UP/DOWN

knapper Yderligere oplysninger finder du i afsnittet 'Teletekst'. (Se side 78\~80)

2 FARVEDE Disse knapper bruges til teletekst (kun modeller med

KNAPPER TELETEKST)eller Program Sortering.

3 RATIO(RATI) Vælger det ønskede billedformat.

(Se side 44,45)

SLEEP Indstiller dvaletilstand.

(Se side 68)

SUBTITLE Henter de foretrukne undertekster i digital tilstand. (Undertekster)

Type B

INSTALLATION AF BATTERIER

Isæt to 1,5 V AAA-batterier korrekt efter polaritetsangivelsen (+ med +, -med -). Sammenbland ikke gamle og nye batterier.

■ Luk dækslet.

- Når du tænder for tv'et, kan du bruge dets funktioner.

1 Tilslut først strømkablet korrekt.
2 Du tænder for strømmen ved at trykke på knappen Power (Tænd) på produktet.
3 Tryk på knappen TV på fjernbetjeningen.
4 Du vælger kanal ved hjælp af knapperne PR+/- eller talknapperne på fjernbetjeningen.

Opsætning

Hvis skæmmenuen vises på tv-skærmen, när tv'et tændes, kan du angive indstillinger for sprog, land, tidszone og automatisk programmering.

BEMÆRK:

a. Skæmmenuen forsvinder automatisk efter ca. 40 sekunder, hvis du ikke trykker på en knap.
b. Tryk på knappen BACK (Tilbage) for at ændre den aktuelle skæmmenu til den for-rige skæmmenu.

Type A

Type B

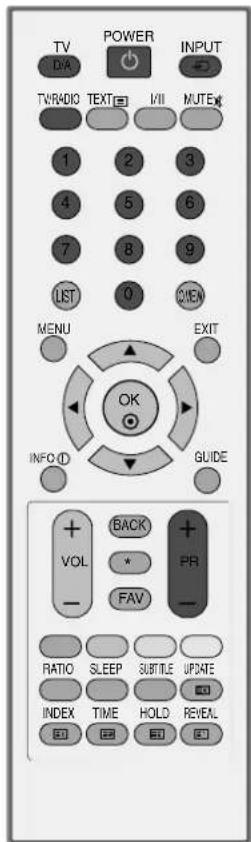

1 Tryk på PR + eller --eller NUMBER-knapperne for at vælge et programnummer.

REGULERING AF VOLUMEN

1 Tryk på knappen VOL + eller --for at regulere volumen.

Hvis du vil slå lyden fra, skal du trykke på MUTE-knappen.

Du kan annullere denne funktion ved at trykke på knappen MUTE, VOL + eller --eller I/II.

Type A

Type B

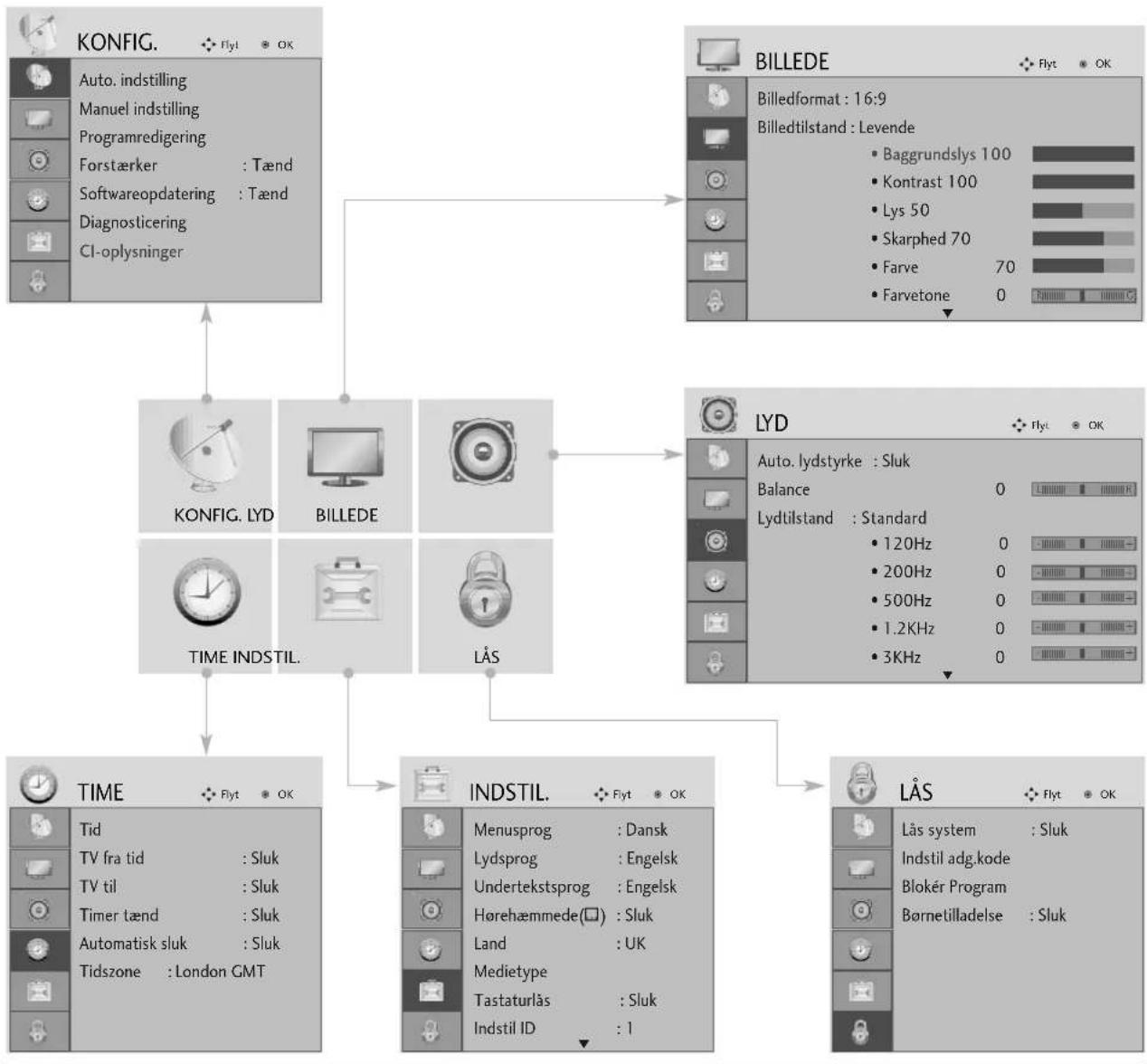

Din enheds OSD (på-skærmen visning) varierer muligvis en smule fra det, der er vist i denne brugervejledning.

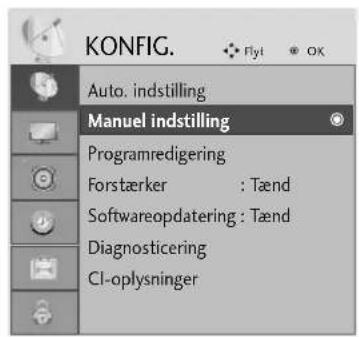

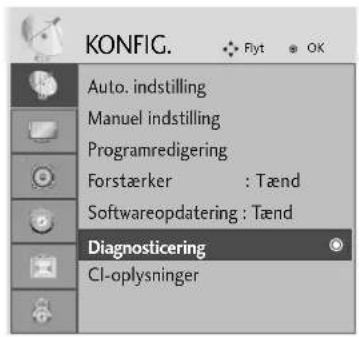

    A["KONFIG."] --> B["Auto. indstilling"]
    A --> C["Manuel indstilling"]
    A --> D["Programredigering"]
    A --> E["Forstærker : Tænd"]
    A --> F["Softwareopdatering : Tænd"]
    A --> G["Diagnosticering"]
    A --> H["CI-oplysninger"]

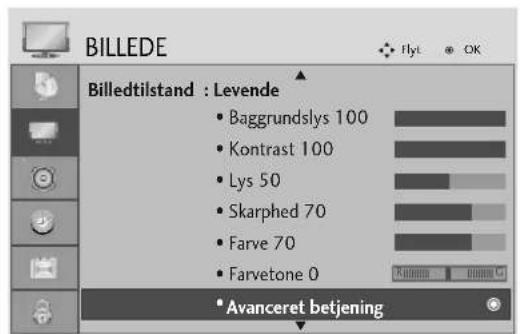

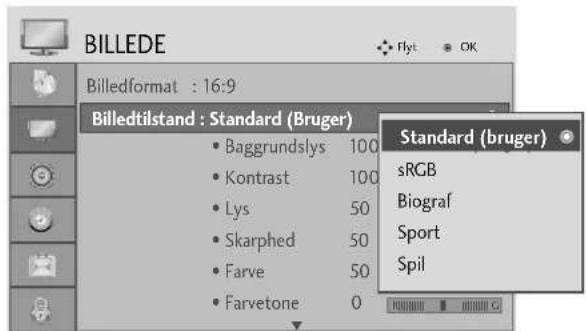

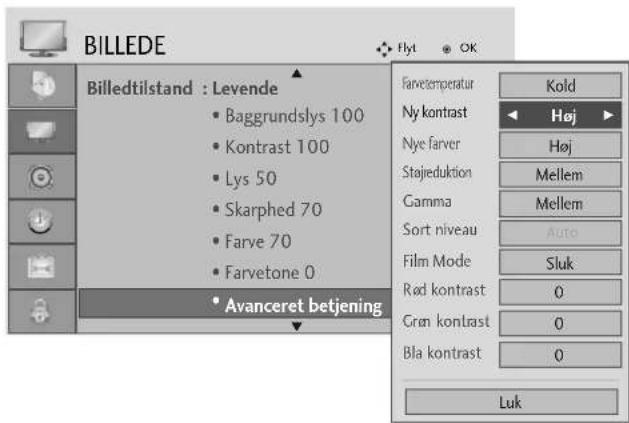

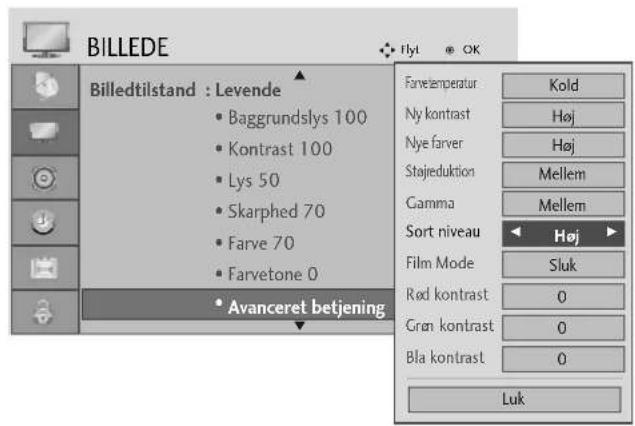

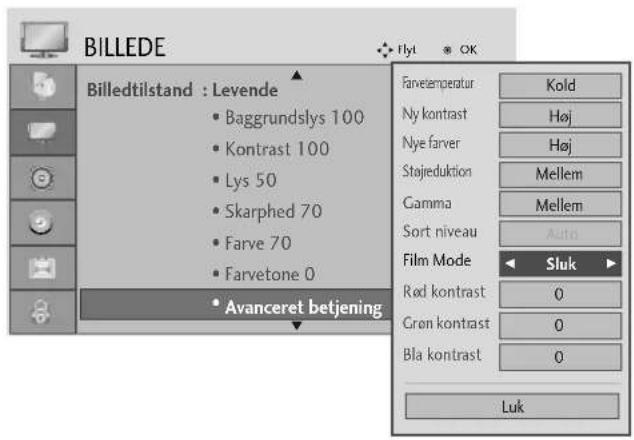

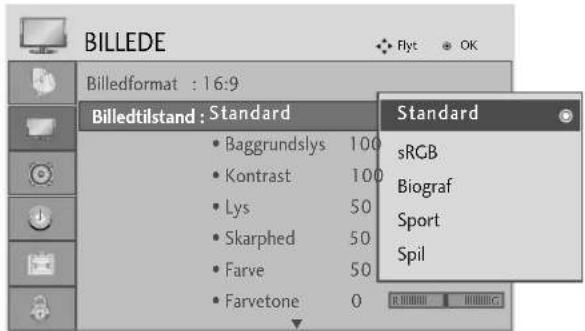

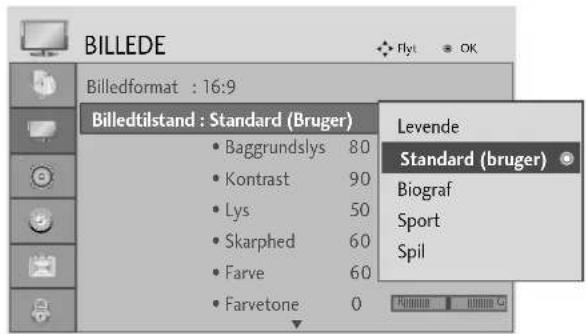

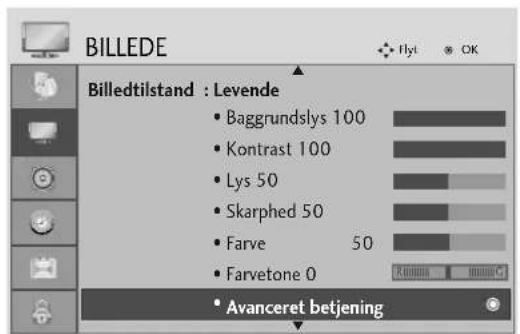

    I["BILLEDE"] --> J["Billedformat: 16:9"]
    I --> K["Billedtilstand: Levende"]
    I --> L["Baggrundslys 100"]
    I --> M["Kontrast 100"]
    I --> N["Lys 50"]
    I --> O["Skarphed 70"]
    I --> P["Farve 70"]
    I --> Q["Farvetone 0"]

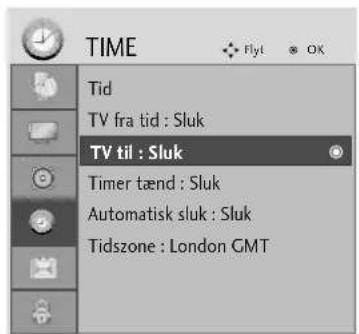

    R["TIME INDTIL."] --> S["TID"]
    R --> T["TV fra tid : Sluk"]
    R --> U["TV til : Sluk"]
    R --> V["Timer tænd : Sluk"]
    R --> W["Automatisk sluk : Sluk"]
    R --> X["Tidszone : London GMT"]
    Y["LÅS"] --> Z["LAD"]
    Y --> AA["LAD"]
    Y --> AB["LAD"]

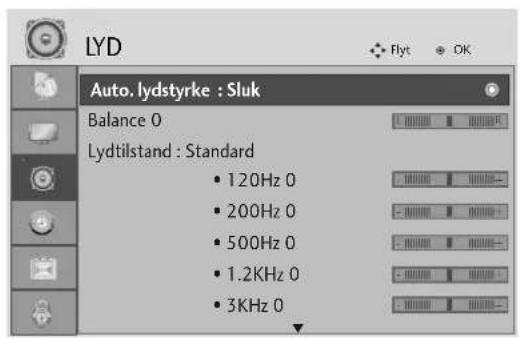

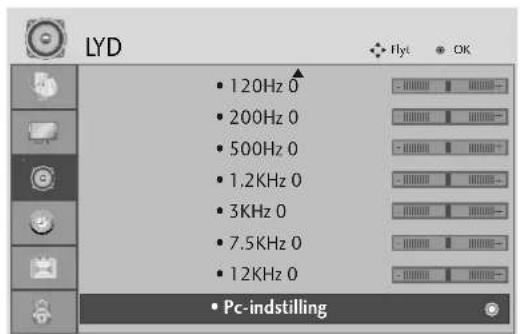

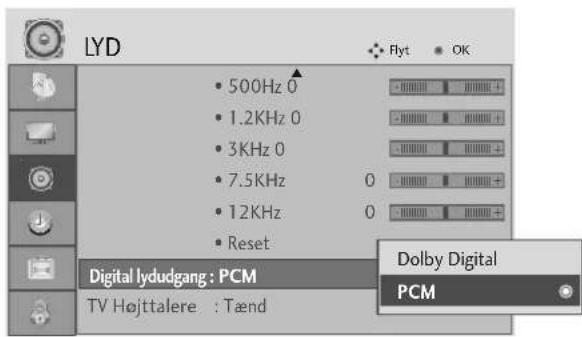

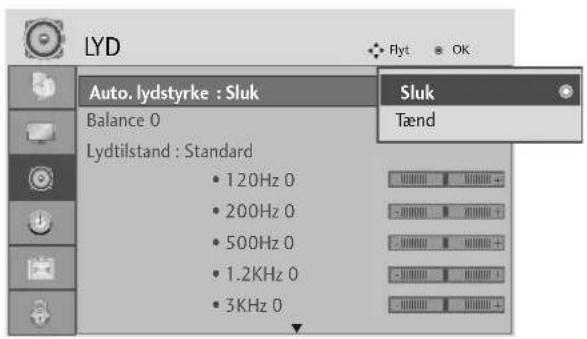

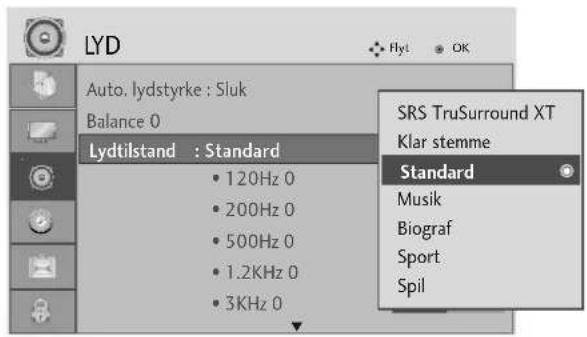

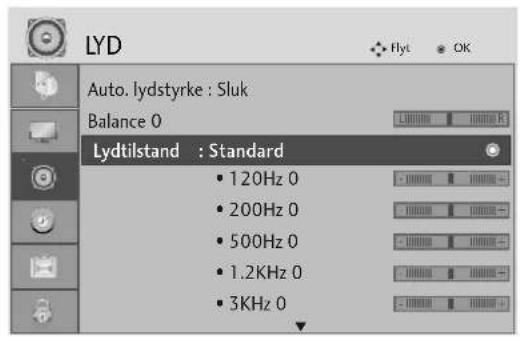

    AC["LYD"] --> AD["Auto. lydstyrke : Sluk"]
    AC --> AE["Balance 0"]
    AC --> AF["Lydtilstand : Standard"]

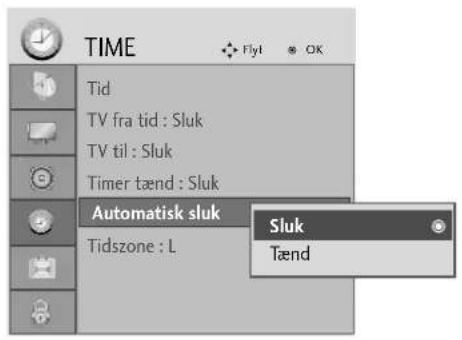

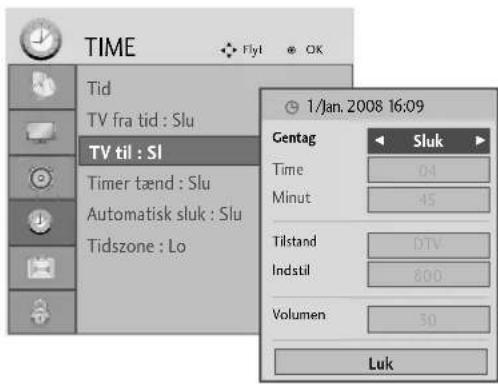

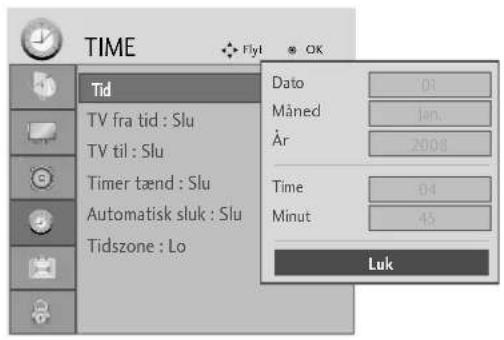

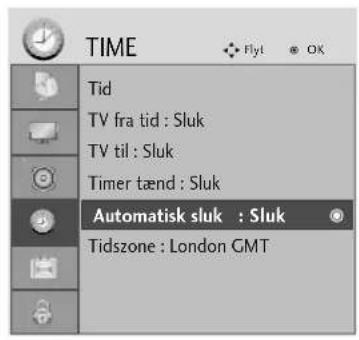

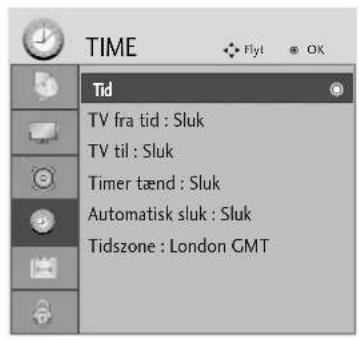

    AG["TIME"] --> AH["Tid"]
    AG --> AI["Tid / TV fra tid : Sluk"]
    AG --> AJ["Tid / TV til : Sluk"]
    AG --> AK["Timer tænd : Sluk"]
    AG --> AL["Automatisk sluk : Sluk"]
    AG --> AM["Tidszone : London GMT"]

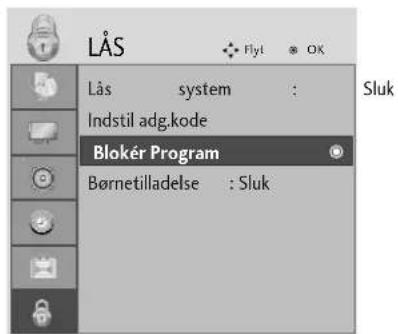

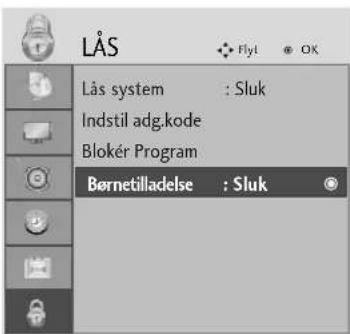

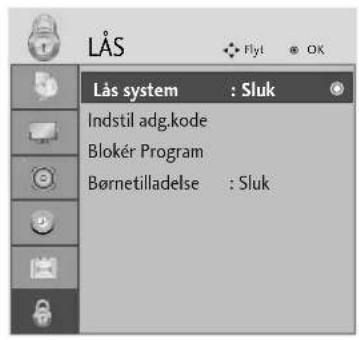

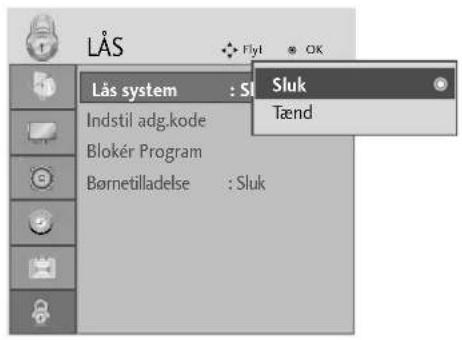

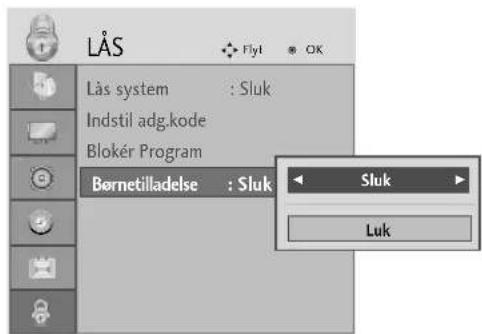

    AN["LÄS"] --> AO["LAD system : Sluk"]
    AN --> AP["LAD system / Indstil adg.kode"]
    AN --> AQ["LAD system / Bloker Program"]
    AN --> AR["LAD system / Børnetilladelse : Sluk"]

Vis hver menu.

- Tryk på knappen BACK for at gå til forrige menuskærm.

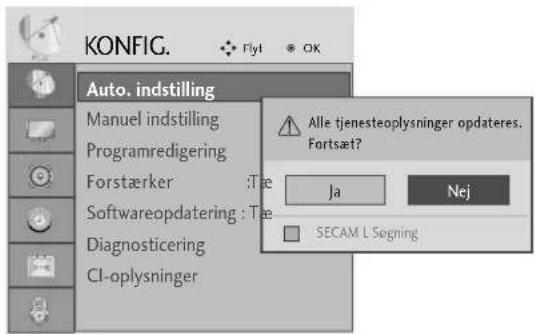

Brug denne indstilling til at finde og gemme alle programmerne.

Når du starter den automatiske programmering, bliver alle de gemte tjenesteoplysninger slettet.

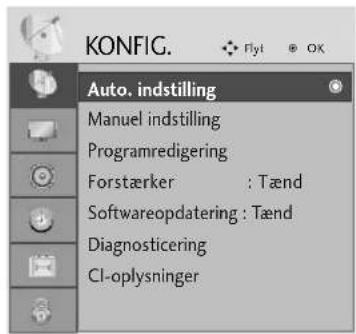

Vælg KONFIG.

Vælg Auto. indstilling.

Vælg Jla

Aktiver Auto. indstilling.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, när indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

•Hvis du vil fortsætte den automatiske indstilling, skal du vælge J aved hjælp af knappen ▶.Tryk derefter på knappen OK. Ellers skal du vælge Nej.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

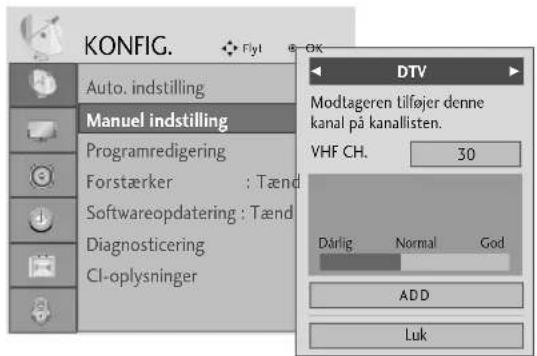

Den manuelle indstillingsfunktion kan bruges til at føje programmer manuelt til programlisten.

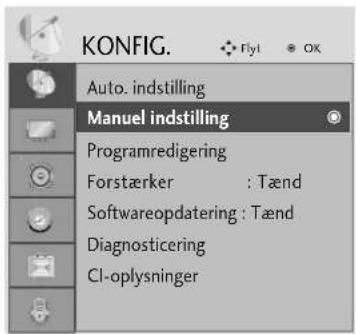

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg DTV.

Vælg det ønskede kanalnummer.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, när indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

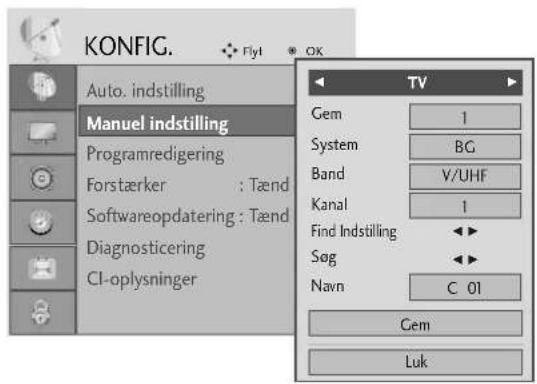

Med manuel programindstilling kan du let indstille og arrangere stationerne i denne rækkefølge, du ønsker.

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg TTVV

Vælg det ønskede programnummer.

Vælg et tv-system.

Vælg V/UHF eller Kabel.

Vælg det ønskede kanalnummer.

Start søgning.

Vælg Gem.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, när indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

• L: SECAM L/L' (Frankrig) BG : PAL B/G, SECAM B/G (Europa/∅steuropa/ Asien/New Zealand/Mellemøsten /Afrika/Australien) I : PAL I/II (Storbritannien/Irland/Hong Kong/Sydafrika) DK : PAL D/K, SECAM D/K (∅steuropa/Kina/Afrika/CIS-lande)

- Gentag trin 4 til 9 for at gemme en ny kanal.

■Tilskrive et stationsnavn

Du kan også tilskrive et stationsnavn på fem tegn til hvert programnummer.

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg TTVV

Vælg Navn.

Vælg placering, og vælg det andet tegn osv. Der kan benyttes alfabetet A til Z, tallene 0 til 9 og mellemrum.

Vælg Luk.

Vælg Gem.

Finjustering

Det er normalt kun nødvendigt at finindstille, hvis modtagelsen er dårlig.

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg TTVV

Vælg Find Indstilling.

Foretag en finindstilling, så du opnår det bedste billede og den bedste lyd.

Vælg Gem (Gem).

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

Hvis et programnummer springs over, betyder det, at du ikke kan vælge dette nummer med knappen PR + -, mens du ser tv.

Hvis du vil vælge et program, der er blevet sprunget over, skal du indtaste programnummeret direkte med TALK-NAPPERNE eller vælge det i menuen Programme edit (Programredigering).

Med denne funktion kan du springe gemte programmer over.

I nogle lande er det muligt at flytte et programnummer kun ved hjælp af den GULE knap.

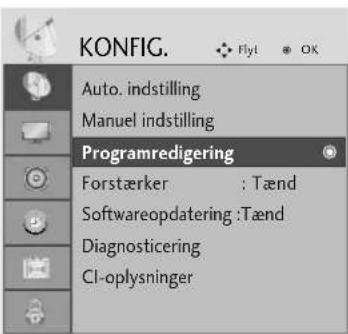

Vælg KONFIG..

Vælg Programredigering.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, när indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

Gå til skærmbilledet Programredigering.

Vælg et program, der skal gemmes eller springs over.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

Deaktiver overspringningen af programmet.

- Når et programnummer er skippet (springes over), betyder det, at du ikke kan vælge det med PR + - knappen ved normal TV anvendelse.

- Hvis du vil vælge det program, der er blevet sprunget over, skal du indtaste programnummeret direkte med TALKNAPPERNE eller vælge det i menuen Programme edit (Programredigering).

■Valg af et foretrukket program

Vælg nummeret på dit favoritprogram.

- Det valgte program føjes automatisk til listen over foretrukne programmer.

Denne funktion sætter Dem i stand til at slette eller skippe lagrede programmer.

■Automatisk sortering

Start Auto Sort (Automatisk sortering).

- Når du har aktiveret den automatiske sorteringsfunktion, kan du ikke længere redigere programmer.

■Slette et program

Vælg et programnummer, der skal slettes.

- Det markerede program slettes, og de efterfølgende programmer flyttes en position fremad.

Marker det programnummer, der skal slettes, med rødt.

Deaktiver sletningen af programmet.

■ Flytte et program

Vælg et programnummer, der skal flyttes.

Marker det programnummer, der skal flyttes, med GULT.

Deaktiver flytningen af programmet.

■Springe over et program

Vælg et programnummer, der skal springs over.

- Når et programnummer er skippet (springes over), betyder det, at du ikke kan vælge det med PR + - knappen ved normal TV anvendelse.

Marker det program, der skal springs over, med blåt.

- Hvis du alligevl ønsker at vælge et skippet programnummer, så vælg det med NUM-MERTASTERNE eller vælg det i programredigeringsmenuen.

Deaktiver overspringningen af programmet.

■Valg af et foretrukket program

FAV Vælg nummeret på dit favoritprogram.

- Det valgte program føjes til listen over foretrukne programmer.

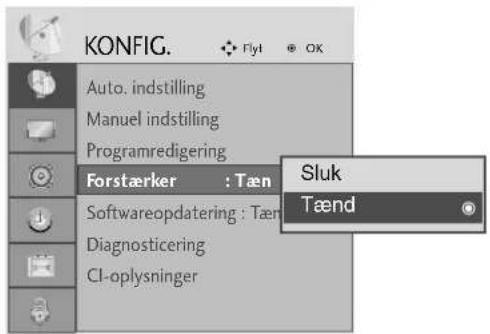

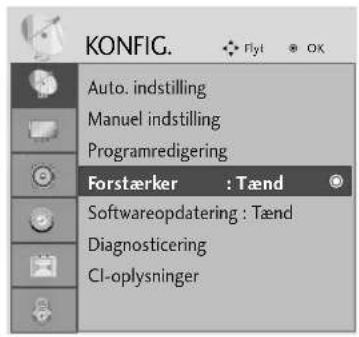

Hvis modtagelsen er dårlig, sæt Booster på On.

Når signalet er stærkt, skal du vælge "Slukket" ("Off").

Vælg KONFIG. (Opsætning).

Vælg Forstærker.

Vælg Tænd eller Sluk.

Gem.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

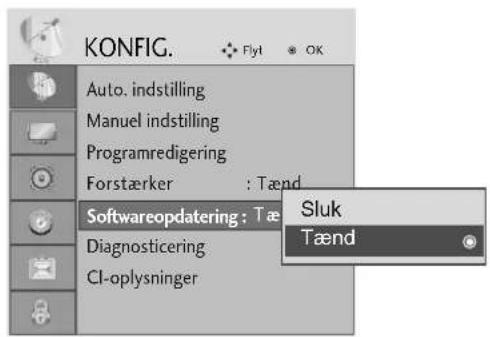

Vælg KONFIG..

Vælg Softwareopdatering.

Vælg Tænd eller Sluk.

- Hvis du vælger Tænd, vises der en meddelelsesboks, som angiver, at der er fundet ny software.

Gem.

\* Ved softwareopdatering

I forbindelse med overførsel af oplysninger om opdateret digital software kan følgende menu blive vist på tv-skærmen.

Vælg Ja ved hjælp af knapperne

Når softwareopdateringen er fuldført, bliver systemet genstartet. Det tager cirka ét minut.

• Vær opmærksom på følgende i forbindelse med softwareopdateringer:
• Strømmen til enheden må ikke afbrydes.
  • Der må ikke slukkes for enheden.
• Antennen må ikke frakobles.
• Efter softwareopdateringen kan du se den opdaterede softwareversion i menuen Diagnosticering (Diagnostik).

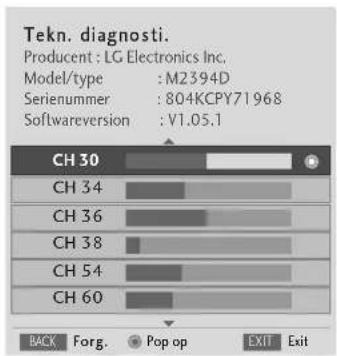

Denne funktion giver mulighed for at få vist tv-apparatets producent, model/type, serienummer og softwareversion.

Der vises oplysninger og signalstyrke for den indstillede MUX. Der vises signaloplysninger og tjenestenavn for den valgte MUX.

Vælg KONFIG..

Vælg Diagnosticering.

Vis forhandler, model/type, serienummer og softwareversion.

Vis kanaloplysninger.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

Med denne funktion er du i stand til at se nogle krypterede servicefunktioner (betalingsservice). Hvis du fjerne CI modulet, kan du ikke se betalingsservice.

Når modulet er sat i Cl slottet, kan du få adgang til modulmenuen.

Kontakt din forhandler, hvis du ønsker at købe modul og Smart Card. Lad være med igen og igen at isætte eller fjerne et CAM-modul i enheden. Dette kan forårsage en fejlfunktion. Når du tænder for enheden, efter at du har isat et CI-modul, kan du måske ikke høre lyden.

Billedet kan forekomme unaturligt pga. Cl-modulet og chipkortet.

Funktionen CI (Common Interface) er muligvis ikke tilgængelig på grund af landenes sendebetingelser.

• Den viste skærmmenu er kun et eksempel. Menuindstillingerne og skærmformatet varierer, alt efter hvilken udbyder af digitale betalingstjenester der er valgt.
• Du kan ændre CI-skæmmenuen og -tjenesten hos din udbyder.

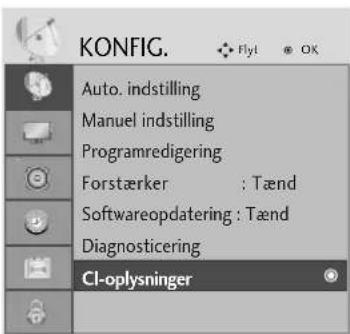

Vælg KONFIG..

Vælg CI-oplysninger.

Vælg det ønskede element: Moduloplysninger, chipkor- toplysninger, sprog eller softwareoverførsel osv.

Gem.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

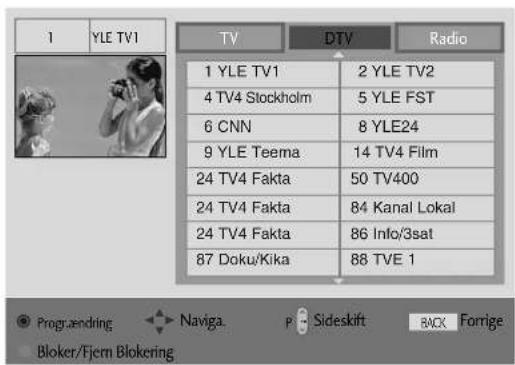

Du kan kontrollere, hvilke programmer, du har gemt, ved at åbne programoversigten.

■Vise programoversigten

Vis Programliste.

- Det kan være at nogle programmer vises med blåt. Det er programmer, der springs over under automatisk programmering og når fjernsynet er i tilstanden Programme.

- Programmer, der vises som et kanalnummer, er programmer, der ikke er tilskrevet et station-snavn.

■Vælge et program i programoversigten

Vælg et program.

Skift til det valgte programnummer.

■Bladre i programoversigten

Skift side.

Vend tilbage til normal tv-visning.

■ Visning af tabellen med foretrukne programmer

Vis tabellen over foretrukne programmer.

EPG (ELEKTRONISK PROGRAMGUIDE)(I DIGITAL TILSTAND)

Dette system indeholder en elektronisk programguide (EPG), der gør det nemmere at navigere mellem de mulige programmer.

EPG-funktionen giver relevante oplysninger som f.eks. programlister og start- og sluttidspunkter om alle tilgængelige kanaler. I mange tilfælde kan du desuden bruge funktionen til at få detaljerede oplysninger om de enkelte programmer (det er den enkelte tv-station, der afgør, hvilke og hvor mange programoplysninger der er tilgængelige).

Funktionen kan kun anvendes, hvis den valgte tv-station udsender EPG-oplysninger.

EPG-funktionen viser programoversigten for de næste 8 dage.

Slå EPG til/fra

Slå EPG til eller fra.

Vælg et program

eller

Vælg det ønskede program.

Knappernes funktion i guidevisningen NOW/NEXT (Nu/Næste)

Skift EPG-visning

Få vist indstillingsmuligheder for timerop- tagelse/remindelse

Få vist listen med timeroptagelser/remindelser

Vælg programlisten NOW (Nu) eller NEXT (Næste)

Vælg sendestation

Side op/side ned

eller

Deaktiver EPG

Vælg tv- eller radioprogrammer

Slå de detaljerede oplysninger til eller fra

Knappernes funktion i 8-dages visningen

Skift EPG-visning

Få vist datoindstillingerne

Få vist indstillingsmuligheder for timeroptagelse/remindelse

Få vist listen med timeroptagelser/remindelser

Vælg programlisten NOW (Nu) eller NEXT (Næste)

Vælg sendestation

Side op/side ned

eller

Deaktiver EPG

Vælg tv- eller radioprogrammer

Slå de detaljerede oplysninger til eller fra

Knappernes funktion i datovisningen

Luk visningen med datoindstillinger

Luk visningen med datoindstillinger

eller

Deaktiver EPG

EPG (ELEKTRONISK PROGRAMGUIDE)(I DIGITAL TILSTAND)

Knappernes funktion i den udvidede beskrivelsesboks

Tekst op/ned

Få vist indstillingsmuligheder for timeroptagelse/remindelse

Slå de detaljerede oplysninger til eller fra

eller

Deaktiver EPG

Knappernes funktion i visningen med optage-/remindelsesindstillinger

- Denne funktion er kun tilgængelig, når optageudstyr, der bruger ben 8-optagesignalet, er tilsluttet DTV-OUT-stikket ved hjælp af et SCART-kabel

Skift til guiden eller timerlisten

Gem timeroptagelse/remindelse

Vælg type, tjeneste, dato eller start-/slut-tidspunkt

Knappernes funktion i planlægningslisten

Tilføj ny manuel timerindstilling

Aktiver planlægningslistens redigeringstilstand.

Skift til guidevisning

Vælg planlægningslisten.

BILLEDINDSTILLING

INDSTILLING AF BILLEDST∅RRELSEN (FORMATFORHOLDET)

Du kan se forskellige billedformater på skærmen: 16:9, Kun Scanning, Original, 4:3, 14:9 and Zoom1/2.

Hvis et ubevægeligt billede vises på skærmen i lang tid, kan billedet blive aftrykt på skærmen og være synligt.

Du kan justere forstørrelsesdelen med knappen ▲ ▼.

Denne funktion fungerer med følgende signal.

• Du kan også indstille billedforholdet i RATIO OSD.
• Ved indstilling af zoom skal du vælge 14:9, Zoom1 og Zoom2 i Ratio OSD.

• 16:9

Med følgende formatvalg kan du justere billedet vandret, i lineært målforhold, for at udfylde hele skærmen (godt til visning af 4:3-formaterede dvd'er).

TMed følgende formatvalg vil du se et billede med et originalt 4:3-billedformat med grå søjler i højre og venstre side af skærmen.

Når tv-apparatet modtager bredformatsignaler, ændres det billedformat, der vises, automatisk.

• 14:9

Billedformatet 14:9 vises på skærmen uden ændringer i billedet. I billedformatet 4:3 forstørres billedet i opad- og nedadgående retning, så billedet fylder hele skærmen.

Med følgende formatvalg vil du se billedet uden ændringer og på hele skærmen. Det øverste og nederste af billedet vil dog blive beskåret.

Vælg Zoom 2, når billedet skal ændres med både vandret udvidelse og lodret beskæring. Billedet bliver til en blanding af ændret billed-format og fuld skærmdækning.

Følgende valg giver dig mulighed for at se billedet i den bedste kvalitet uden tab af originalbillede i højopløsningsbillede.

Bemærk: Hvis det originale billede indeholder støj, kan du se billedstøjen ved kanten.

▶ Du kan kun vælge 16:9 (bredformat), 4:3, 14:9, Zoom 1/2, når du har valgt Component (under 720p).
▶ Du kan kun vælge 4:3, 16:9 (Wide) i RGB/DVI mode.
- Indstillingen Kun Scanning er tilgængelig i tilstandene HDMI/Komponent (over 720p).
▶ Du kan kun vælge Original i tekst-tv-funktionen i Storbritannien (MHEG-5).

BILLEDINDSTILLING

PRESET PICTURE SETTINGS

Forvalg af billedtilstand

Vælg BILLEDE.

Vælg Billedtilstand.

Vælg den ønskede billedværdi.

- Billedmodus indstiller enheden til den bedste billedvisning. Vælg forudindstillet værdi i menuen Billedmodus baseret på programkategorien.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

BILLEDINDSTILLING

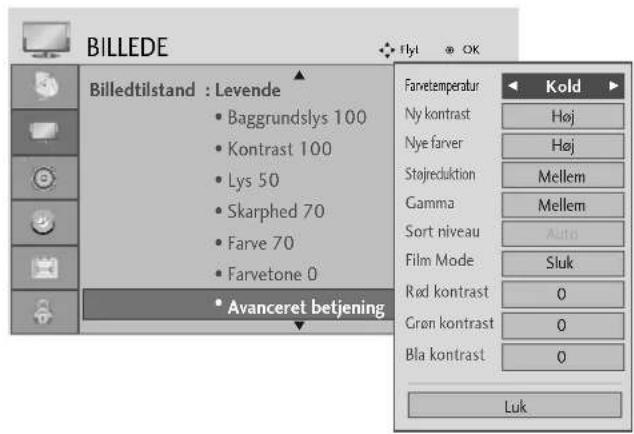

Automatisk styring af farvetone (varm/normal/kold)

Vælg en af de tre automatiske farveindstillinger. Indstil på varm for at forstærke varme farver, såsom rød, eller sæt på kølig for at få mindre intense farver med mere blåt.

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Farvetemperatur.

Vælg enten Kold, Mellem eller Varm.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

BILLEDINDSTILLING

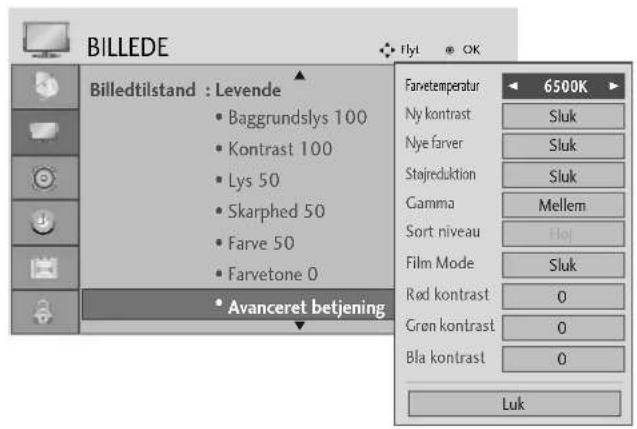

Automatisk styring af farvetone (9300K/6500K) (Kun RGB, DVI mode)

Menuen Avanceret styring er deaktiveret, när billed-modus er sRGB.

Vælg én ud af de to automatiske farveindstillinger.

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Farvetemperatur.

Vælg enten 6500K eller 9300K.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

BILLEDINDSTILLING

MANUEL BILLEDJUSTERING

Billedtilstand – brugerindstilling

Vælg BILLEDE.

Vælg Billedtilstand.

Vælg den ønskede billedværdi.

Vælg Baggrundslys, Kontrast, Lys, Skarphed, Farve eller Farvetone.

Foretag de ønskede justeringer.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

! BEMÆRK

▶ Du kan ikke indstille farve, skarphed og tone i RGB, DVI mode.

BILLEDINDSTILLING

BILLEDFORBEDRINGSTEKNOLOGI

Ny kontrast

Automatisk optimering af kontrast i henhold til refleksionens lysstyrke.

Nye farver

Automatisk justering af refleksionens farver for så nøjagtigt som muligt at gengive de naturlige farver.

Støjreduktion

Indstiller genspejlingens farve automatisk for at genskabe naturlige farver så nøjagtigt som muligt.

Gamma.

Ved høje gammaværdier vises hvidlige billeder, og ved lave gammaværdier vises billeder med høj kontrast.

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Ny kontrast, Nye farver, Støjreduktion eller Gamma.

Vælg den ønskede kilde.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

BILLEDINDSTILLING

AVANCERET FILMTILSTAND

Her indstiller du produktet til den bedste billedkvalitet, när du skal se film.

Denne funktion fungerer kun i tilstandene TV, AV, og Komponent 480i/576i/1080i.

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Film Mode

Vælg Tænd eller Sluk.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

BILLEDINDSTILLING

AVANCERET - SORTNIVEAU

Når du ser film, indstiller denne funktion enheden på den bedste billedkvalitet.

Denne funktion fungerer i følgende tilstand: AV (NTSC-M), S-Video (NTSC-M) HDMI eller Komponent.

Vælg BILLEDE (Billede).

- Lav : Refleksionen på skærmen bliver mørkere.

Vælg Avanceret betjening.

- Høy : Refleksionen på skærmen bliver lysere.

Vælg Sort niveau.

Vælg Lav eller Høj.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

BEMÆRK

Hvis indgangen ikke er AV(NTSC-M), HDMI eller Component, er funktionen indstillet på Auto.
▶ Ved Auto kan brugeren ikke indstille den direkte.
▶ Auto : Registrerer skærmens sorte niveau og indstiller det automatisk på High (Høj) eller Low (Lav).

BILLEDINDSTILLING

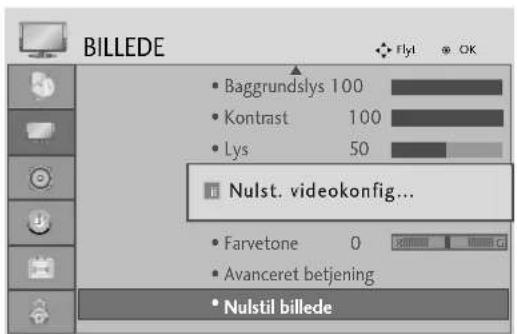

GENDANNELSE AF STANDARDINDSTILLINGER

Standardindstillingerne gendannes for de valgte billedtilstande.

Vælg BILLEDE.

Vælg Nulstil billede.

Initialiser den justerede værdi.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

Funktionen til automatisk lydstyrkejustering bruges til at bevare et ensartet lydstyrkeniveau, selvom du skifter program.

Vælg LYD.

Vælg Auto. lydstyrke.

Vælg Tænd eller Sluk.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

Du kan vælge din foretrukne lydindstilling: SRS TruSurround XT, Clear Voice, Standard, Musik, Biograf, Sport eller Spil, og du kan også justere equalizer-frekvensen.

I lydtilstand (Sound Mode) kan du nyde den bedste lyd uden nogen som helst speciel indstilling, da TV'et indstiller de korrekte lydvalgmuligheder baseret på programindholdet.

SRS TruSurround XT, Clear Voice, Standard, Musik, Biograf, Sport og Spil er fra fabrikken forudindstillet til optimal lydkvalitet.

Vælg LYD.

Vælg Lydtilstand.

Vælg SRS TruSurround XT, Clear Voice, Standard, Musik, Biograf, Sport eller Spil

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

TruSurrend XT er varemærker tilhørende SRS Labs, Inc.
TruSurround XT- teknologien er indbygget med licens fra SRS Labs, Inc.

SRS(0)

Vælg et frekvensbånd.

Angiv det ønskede lydniveau.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

Foretag de ønskede justeringer.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

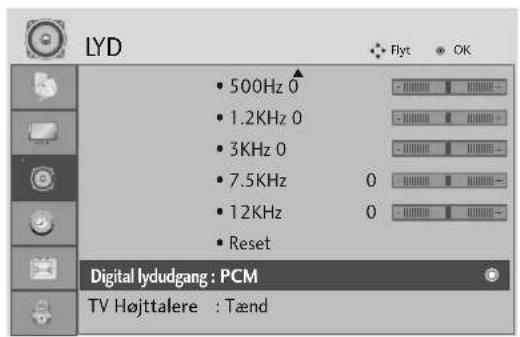

Med denne funktion kan du vælge din foretrukne digitale lydudgang.

TV'et kan kun udsende DOLBY Digital, hvis kanalen udsendes med Dolby Digital lyd.

Hvis Dolby digital er tilgængelig, vil SPDIF-udgangen blive indstillet til Dolby Digital, hvis du vælger Dolby Digital i menuen Digital Lydudgang.

Hvis du vælger Dolby Digital i menuen Digital lydudgang, når Dolby Digital ikke er tilgængelig, bliver SPDIF-udgangen PCM.

Selv om du har indstillet både Dolby Digital og Lydsprog for en kanal, der udsender Dolby Digital lyd, så vil kun Dolby Digital blive afspillet.

Vælg LYD.

Vælg Digital Lydudgang.

Vælg Dolby Digital eller PCM.

DOLBY. DIGITAL PLUS

Fremstillet under licens af Dolby Laboratories. " Dolby " og symbolet dobbelt-D er Dolby Laboratories varemærker.

- I HDMI-mode har nogle DVD-afspillere muligvis ikke SPDIF-lyd. I så tilfælde skal du indstille den digitale lydudgang på DVD-afspilleren til PCM.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

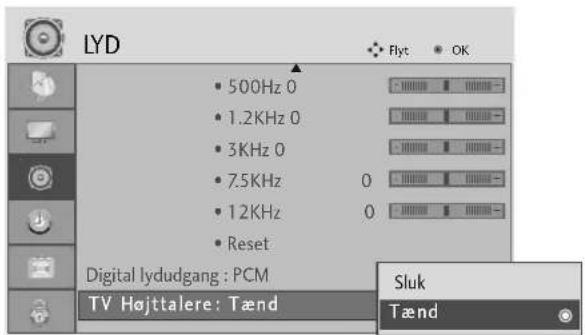

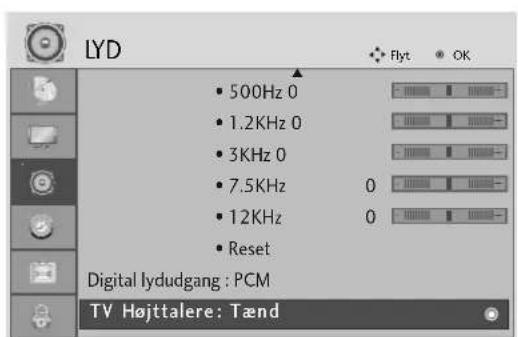

Du kan justere den interne højttalerstatus.

I COMPONENT, AV3 kan TV'ets højttaler betjenes, selv om der ikke er noget videosignal.

Hvis du ønsker at bruge et eksternt Hi-Fi system, skal du slukke for TV'ets interne højtalere.

Vælg LYD.

Vælg TV'ets højttaler.

Vælg Tændt eller Slukket (On eller Off).

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

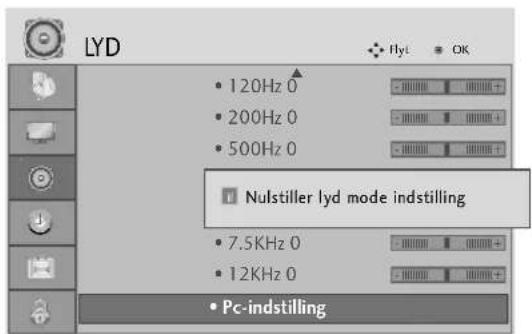

Det er muligt at gendanne standardindstillingerne for den valgte lydtilstand.

Vælg LYD.

Vælg PC-indstilling.

Initialiser den justerede værdi.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

Hvis modtagelsen af stereosignalet er dårligt, kan du skifte til mono. Når du skifter til mono, bliver lydgen-givelsen klarere.

■ Vælge sprog til flersproglige udsendelser

Hvis et program kan modtages på to forskellige sprog, kan du skifte til DUAL I (Dobbelt I), DUAL II (Dobbelt II) eller DUAL I+II (Dobbelt I+II).

DUAL I sender udsendelsens primærsprog til højttalerne.

DUAL II sender udsendelsens sekundærsprog til højttalerne.

DUAL I+II sender et sprog i hver højttaler.

NICAM-modtagelse (Kun i analog tilstand)

Hvis fjernsynet er udstyret med en NICAM-modtager, kan du vælge at mod-tage digital lyd NICAM (Near Instantaneous Companding Audio Multiplexing).

Du kan vælge hvilken type lyd, der skal benyttes, i forhold til til de enkelte pro-gramtype, v e d at trykke gentagne gange på knappen 1/11.

1 Når der modtages NICAM mono, kan de vælge NICAM MONO eller FM MONO.
2 Når der modtages NICAM stereo, kan de vælge NICAM STEREO eller FM MONO. Hvis stereosignalet er svagt, så skift til FM MONO.
3 Når der modtages NICAM dobbeltsprog, kan de vælge NICAM DUAL I, NICAM DUAL II eller NICAM DUAL I+II eller MONO.

Valg af højttalerlydudgang

I AV, Component, RGB og HDMI, DVI mode kan du vælge udgangslyd for venstre og højre højttaler.

Tryk gentagne gange på knappen I/II for at vælge de indstillinger, du ønsker.

L+R::Audiosignalet fra audioindgang L sendes til venstre højttaler, mens audiosignalet fra audioindgang R sendes til højre høttaler.
L+L : Audiosignalet fra audioindgang L sendes til venstre og højre højt-taler.
R+R::Lydsignalet fra lydindgangen R sendes til den venstre og den højre højttaler.

Menuen Installationsvejledning vises på TV-skærmen, när der tændes for TV'et for første gang.

Vælg det ønskede sprog.

Vælg dit land.

* Gør følgende, hvis du vil ændre sprog/land:

Vælg INDSTIL.

Vælg Menusprog eller Land.

Vælg det ønskede sprog eller land.

Gem.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

! BEMÆRK

Hvis du ikke afslutter indstillingen af Installationsvejledningen ved at trykke på EXIT, eller hvis du holder pause i OSD (Påskærmen visning), så vises installationsmenuen igen og igen, hver gang der tændes for enheden, indtil indstillingen er udført.
Hvis du vælger det forkerte lokale land, vises teleteksten muligvis ikke korrekt på skærmen, og der kan opstå problemer under betjening af teletekst.
▶ Funktionen CI (Common Interface) er muligvis ikke tilgængelig på grund af landenes sendebetingelser.
Nogle af DTV-funktionerne fungerer muligvis ikke i lande, hvor lovgivningen vedrørende digitale udsendelser ikke er fastlagt.
I lande uden fastsatte digitale programregulativer, fungerer nogle DTV-funktioner måske, afhængig af de digitale programforhold.

Lydfunktionen giver dig mulighed for at vælge dit foretrukne sprog. Hvis lyddataene i det valgte sprog ikke udsendes, afspilles den fabriksindstillede sproglyd.

Brug undertekstfunktionen, hvis programmet udsendes med undertekster på to eller flere sprog. Hvis undertekstdataene i det valgte sprog ikke udsendes, afspilles den fabriksindstillede sprogundertekst.

Hvis det sprog, du har valgt som det primære lydsprog og undertekstsprog, ikke understøttes, kan du vælge et sprog i den anden kategori.

Vælg INDSTIL.

Vælg Lydsprog eller Undertekstsprog.

Vælg det ønskede sprog.

Gem.

Vælg INDSTIL.

Vælg Hørehæmmede(☐).

Vælg Tænd eller Sluk.

- Tryk på knappen BACK for at gå til forrige menuskærm.

< Valg af lydsprog >

Hvis programmet udsendes på to eller flere sprog, kan du vælge det ønskede lydsprog.

< Valg af undertekstsprog >

Når der udsendes to eller flere undertekstsprog, kan du vælge undertekstsproget med knappen SUBTITLE (under tekst) på fjernbetjeningen.

▶ Tryk på knappen ▲ ▼ for at vælge et undertekstsprog.

Lydsprog OSD-oplysninger (On-Screen Display)
På skærmen	Status
N.A	Ikke tilgængelig
MPEG	MPEG lyd
DQn	Dolby Digital lyd
	Lyd til "Synshæmmede"
ABC	Lyd til "Hørehæmmede"

På skærmen	Status
N.A	Not Available
	Teletekst undertekst
	Undertekst til "hørehæmmede"

• Lyd/undertekst kan vises i en enklere form med 1 til 3 karakterer og udsendes via serviceudbyderen.
• Når du vælger supplerende lyd (lyd til "Syns-/hørehæmmede"), udsendes den muligvis sammen med hovedlyden.

TIDSINDSTILLING

INDSTILLING AF UR

Uret indstilles automatisk, när der modtages et digitalt signal. (Du kan kun indstille uret manuelt, hvis enheden ikke har et DTV-signal)

Tiden skal indstilles korrekt før brug af On/Off Time-funktionen.

Vælg TIME.

Vælg Tid.

Vælg enten årstal eller dato eller tidsindstillingen.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

TIDSINDSTILLING

AUTOMATISK TÆND/SLUK-TIMER

Funktionen Tidsindstilling Sluk slår automatisk enheden over på standby på et forudindstillet tidspunkt. To timer efter at der er tændt for enheden via funktionen Tidsindstilling Tænd, skifter den automatisk tilbage til standby-tilstand, med mindre der trykkes på en knap.

Funktionen Tidsindstilling Sluk tilsidesætter funktionen Tidsindstilling Tænd, hvis begge indstilles på samme tid. Enheden skal være i standby-tilstand for at Tidsindstilling tænd (on) kan fungere.

Vælg TIME.

Vælg TV fra tid eller TV til

Vælg Gentag.

Vælg Sluk (Fra), En gang, Dagligt, Man.\~Fre., Man.\~Lør., Lør.\~Søn. eller Søn..

Angiv timer.

Angiv minutter.

• For annullering af TV fra tid/TV til-funktionen, vælge Sluk.
  • Kun TV til-funktion

Vælg tilstand.

Juster lydstyrken, när der tændes.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

TIDSINDSTILLING

AUTOMATISK SLUKNING

Hvis der intet indgangssignal er, när der tændes for enheden, så slukkes der automatisk efter 10 minutter.

Vælg TIME.

Vælg Automatisk sluk.

Vælg Tænd eller Sluk.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

TIDSINDSTILLING

INDSTILLING AF TIDSZONE

Når du vælger en tidszoneby, indstilles tv-tiden i overensstemmelse med tidsforskydningen ud fra de oplysninger om tidszone og GMT (Greenwich Mean Time), som sendesignalet modtager, når tiden angives automatisk via et digitalt signal.

Vælg TIME.

Vælg Tidszone.

Vælg tidszone for dit område.

Bekræft valget.

DVALETILSTAND

Du behøver ikke at huske at slukke for enheden, før du går i seng.

Via dvaletidsindstillingen slukkes der automatisk for enheden, när den forudindstillede tid er udløbet.

Vælg TIME.

Vælg Timer tænd/sluk.

Vælg Sluk (Fra), 10, 20, 30, 60, 90, 120, 180 eller 240 Min

Bekræft valget.

Vælg antal minutter.

• Når du slukker for enheden, annulleres den forudindstillede sovetidsindstilling automatisk.
• Du kan også justere Timer tænd/sluk (Dvaletilstand) i menuen TIME (Tid).

PARENTAL CONTROL / RATINGS

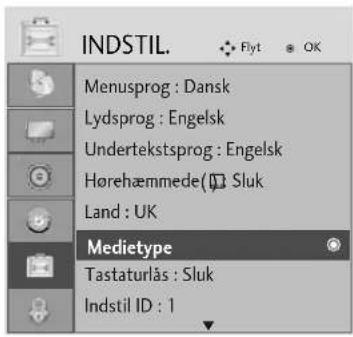

INPUT LABEL (INDGANGSMÄRKAT)

Vælger en mærkat for hver indgangskilde.

Vælg INDSTIL.

Vælg Medietype.

Vælg kilden.

Vælg mærkatet.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

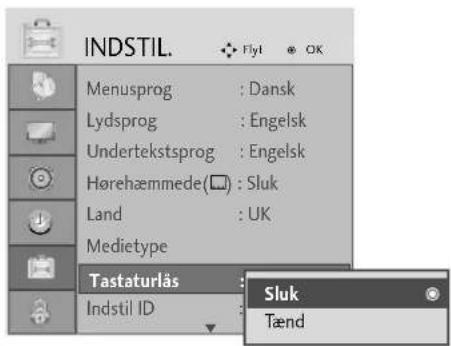

TASTATURLÅS

Anlægget kan konfigureres, så der kræves betjening via fjernbetjeningen. Denne funktion kan benyttes til at hindre uautoriseret adgang.

Vælg INDSTIL..

Vælg Tastaturlås

Vælg Tænd eller Sluk

Hvis der er slukket for enheden, skal du i funktionen Nøglelås 'Tænd' (On) trykke på ⏻ / I, INPUT, knappen PR ▲ ▼ på TV'et eller POWER, INPUT, PR + - eller NUMMERknapperne på fjernbetjeningen.

Med Nøglelås tændt (On) vises 'Nøglelås tændt' på skærmen, hvis der trykkes på en hvilken som helst knap på frontpanelet, samtidig med at man ser udsendelser på skærmen.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

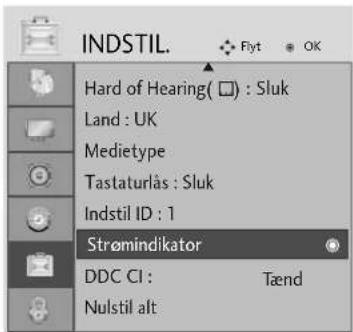

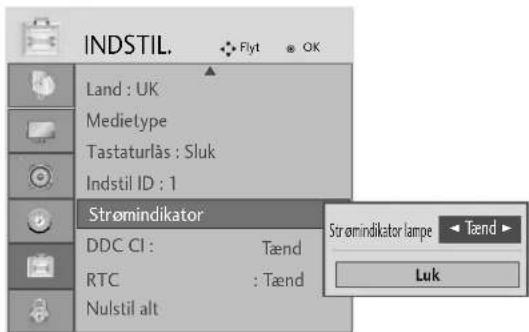

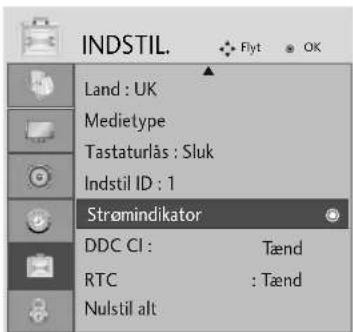

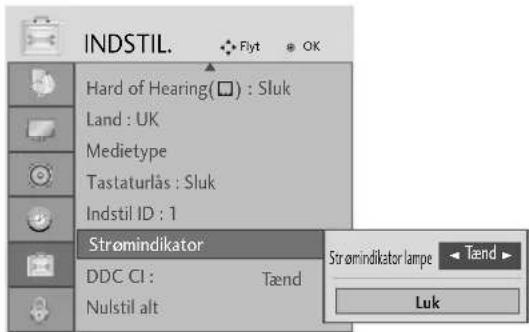

STR∅MINDIKATOR

Det hjælper dig med at styre LED, når der er tændt for strømmen.

Vælg INDSTIL.

Vælg Strømindikator.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

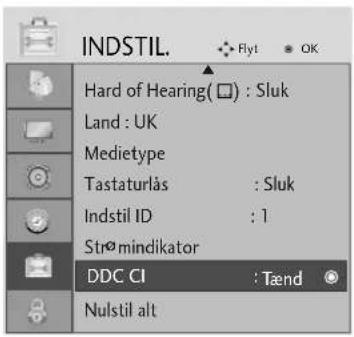

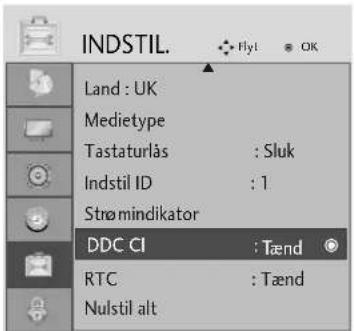

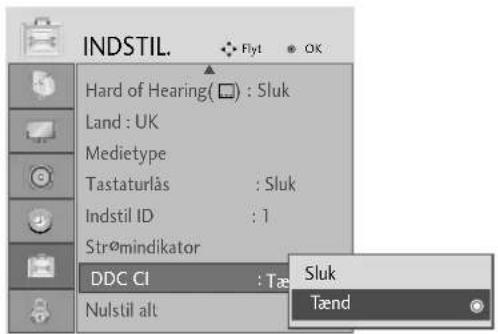

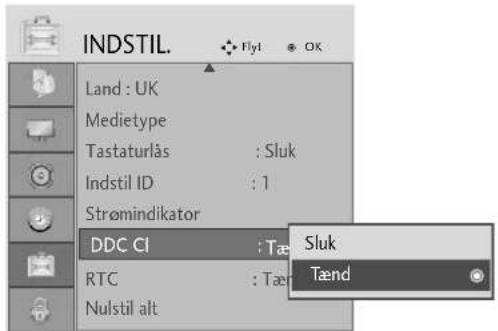

DDC Cl(Kun i RGB, DVI mode)

DDC/CI (Display Data Channel Command Interface) er en kommunikationsprotokol til kommunikation mellem PC'en og enheden

Med DDC/CI er det muligt at justere og indstille detaljerede funktioner på PC'en i stedet for på enhedens OSD

Enheden kan indstilles med PC'en ved at oprette kommunikation mellem PC og enhed, når der er tændt for DDC/Cl, og enheden kan ikke indstilles med PC'en, fordi kommunikationen er blevet afbrudt mellem PC og enhed, når der er slukket for (Off) DDC/Cl.

Vælg INDSTIL.

Vælg DDC Cl.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

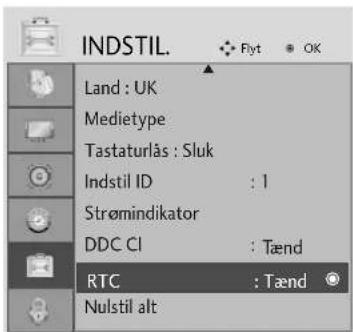

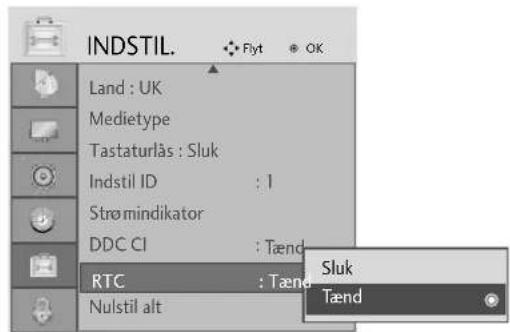

RTC (kun M2794D)

Hvis du indstiller på ON (Tænd), aktiverer du svartid-kontrolfunktionen. Hvis du indstiller på OFF (Sluk), deaktiverer du svartid-kontrolfunktionen.

Vælg INDSTIL.

Vælg RTC.

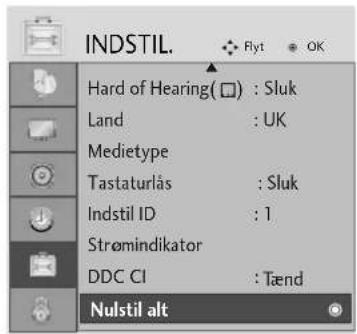

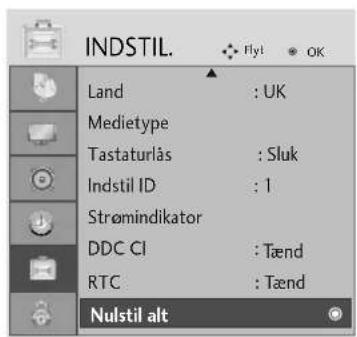

(gendannelse af de oprindelige fabriksindstillinger)

Sådan kan de justerede værdier gendannes

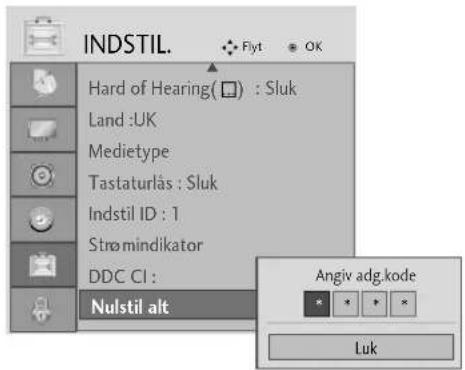

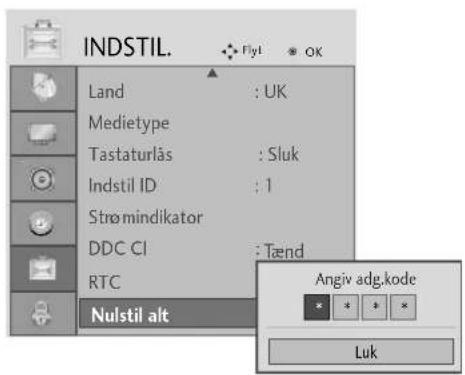

Når menuen Låsesystem er "Tændt" ("On"), vises meddelelsen om indtastning af adgangskode.

Vælg INDSTIL.

Vælg Nulstil alt.

- Hvis läsefunktionen er aktiveret, og du har glemt din adgangskode, skal du trykke "7, 7, 7, 7" på fjernbetjeningen.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

Første gang du skal angive en adgangskode, skal du trykke "0, 0, 0, 0" på fjernbetjeningen.

Vælg LÅS.

- Hvis du har glemt din adgangskode, skal du trykke "7, 7, 7, 7" på fjernbetjeningen.

Vælg Lås system.

Vælg Tænd.

Vælg adgangskoden.

Indtast en adgangskode med fire cifre.

Indtast adgangskoden igen for at bekræfte den.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

BLOCK PROGRAMME (BLOKÉR PROGRAM)

Du kan blokere ethvert program, som du ikke vil se, eller som du ikke ønsker, at dine børn skal se.

Denne funktion findes i Lock System "On".

Vælg LÅS.

Gå til skærmbilledet Blokér Program.

Vælg et program, der skal låses.

• Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.
• Tryk på knappen BACK for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

FORÆLDREKONTROL (KUN I DIGITAL TILSTAND)

Denne funktion anvender oplysninger fra sendestationen. Funktionen fungerer derfor ikke, hvis det udsendte signal indeholder forkerte oplysninger.

Der kræves en adgangskode for at få adgang til menuen.

Denne enhed er programmeret til at huske den sidst indstillede valgmulighed, også selv om du slukker for enheden.

Denne funktion gør det muligt at spærre bestemte programkategorier for at forhindre, at børn kommer til at se tv-programmer med voksenindhold.

Vælg LÅS .

Vælg Børnetilladelse.

Foretag de ønskede justeringer.

- Tryk på MENU- eller EXIT-knappen for at lukke menuvinduet.

- Tryk på knappen BACK for at gå til forrige menuskærm.

TEKST-TV

Denne funktion er ikke tilgængelig i alle lande.

Teletekst er en gratis seerservice, som udsendes af de fleste TV-stationer, og som indeholder opdaterede informationer om nyheder, vejrmeldinger, TV-programmer, priser for betaling-skanaler og meget mere.

Dette produkts teletekstdekoder understøtter SIMPLE, TOP og FASTEXT systemer. SIMPLE (standard teletekst) består af et antal sider, der vælges direkte, når du indtaster det tilsvarende sidenummer.

TOP og FASTEXT er mere moderne metoder, der gør det hurtigt og nemt at vælge teleteksteddelelser.

SLÅ TIL/FRA

Tænd for teletekst ved at trykke på knappen TEXT.

Den første side, eller den side du så på sidst, vises på skærmen.

Overskriften på skærmen viser to sidetal, navnet på TV-stationen og dato og klokkeslæt. Det første sidetal viser, hvilken teletektside, der vises. Det andet sidetal viser, hvilken side der søges efter.

Tryk på knappen TEXT eller EXIT hvis du vil slukke teletekst. Fjernsynet skifter tilbage til den forrige tilstand.

SIMPLE-TEKST

■Vælge side

① Indtast det ønskede sidetal som et trecifret tal ved hjælp af CIFFER-tasterne. Hvis du kommer til at trykke på et forkert tal, må du skrive tre cifre, og så indtaste det rigtige sidetal på ny. Hvis det ønskede sidetal ikke er tilgæn-geligt, blinker sidetallet, f.eks "300", i et par sekunder.

② Tasten PR+ eller - kan bruges til at vælge den foregående eller efterfølgende side.

TOP-TEKST

Brugervejledningen viser fire felter nederst på skærmen - rød, grøn, gul og blå. Det gule felt repræsenterer den næste gruppe, det blå felt den næste blok.

■Vælge gruppe / blok / side

① Ved at trykke på den BLÅ knap kan du flytte fra blok til blok.
② Du kan flytte til den næste gruppe ved at trykke på den GULE knap. Der bladres automatisk videre til næste blok.
③ Du kan bladre videre til den næste side, med automatisk skift til næste gruppe, ved at trykke på den GR∅NNE knap. Du kan også bruge knappen PR+.
4 Den R∅DE knap skifter tilbage til forrige side. Du kan også bruge knappen PR-.

■Direkte valg af side

På samme måde som i SIMPLE-tilstand, kan du, när fjernsynet er i TOP-tilstand, vælge en bestemt side ved at ind-taste et trecifret sidetal med CIFFER-tasterne.

TEKST-TV

FASTEXT

Teletekstsiderne har en farvekode i underkanten af skærmen. Du vælger en side ved at trykke på den knap, der har samme farve.

■Vælge side

① Åbn indholdsfortegnelsen ved at trykke på knappen i.
② Du kan vælge sider, der har en farvekode i skærmens underkant, ved at trykke på den knap, der har samme farve.
3 På samme måde som i SIMPLE-tilstand, kan du, når fjernsynet er i FASTEXT-tilstand, vælge en bestemt side ved at indtaste et trecifret sidetal med CIFFER-tasterne.
4 Tasten PR+ eller - kan bruges til at vælge den foregående eller efterfølgende side.

SPECIELLE TEKST-TV-FUNKTIONER

■VIS SKJULT TEKST

Tryk på denne knap, hvis du vil se eventuelle skjulte oplysninger, f.eks. løsninger på gåder eller puslespil. Tryk på knappen en gang til, når du vil fjerne oplysningerne fra skærmen.

OPDATER

Viser en fjernsynskanal, mens der ventes på en ny teletekstside. Symbolet vises i øverste venstre hjørne af skærmen. Når den opdaterede side er klar til at blive vist, skifter symbolet til det aktuelle sidetal.

Tryk på denne knap, hvis du vil se teletekstsiden.

■UURR

Ved at trykke på denne knap, kan du få vist det aktuelle klokkeslæt i øverste højre hjørne af skærmen, når du ser på et TV-program. Tryk på knappen en gang til, hvis du vil fjerne uret. I teletekst-tilstand kan du bruge denne knap til at vælge et sidetal til en underliggende side. Sidetallet vises nederst på skærmen. Du kan holde eller skifte den under-liggende side ved at trykke på R∅D/GR∅N, PR+ eller- eller på en CIFFER-tast.

Luk funktionen ved at trykke en gang til.

■□STOP

Standser de sideskift, der foretages automatisk, hvis en teletekstside består af 2 eller flere underliggende sider. Antallet af underliggende sider og sidetallet for den aktuelle side vises normalt på skærmen under klokkeslættet. Når du trykker på denne knap, vises stop-symbolet i øverste venstre hjørne af skærmen, og de automatiske sideskift blok-eres.

Tryk på knappen en gang til, när du vil fortsætte.

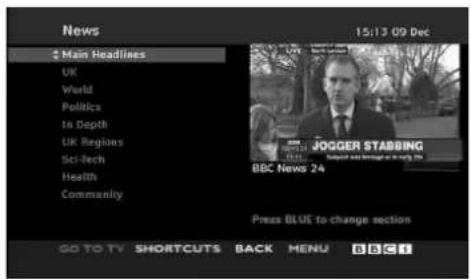

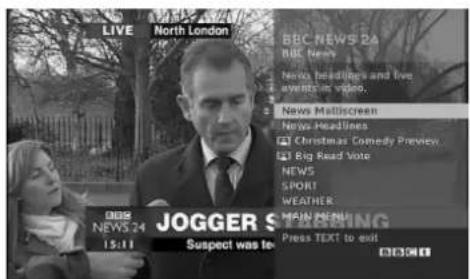

DIGITALT TEKST-TV

Dette tv-apparat giver dig mulighed for at bruge digitalt tekst-tv, der på flere punkter er en markant forbedring i forhold til almindelig tekst-tv (bl.a. hvad angår tekst og grafik).

Den digitale tekst-tv-funktion kan hente data fra særlige digitale tekst-tv-tjenester og tjenester, der sender digitalt tekst-tv.

1 Tryk på en numerisk knap eller på knappen PR + eller - for at vælge en digital tjeneste, der udsender digitalt tekst-tv. Du kan se, hvilke tekst-tv-tjenester der er digitale, på tjenestelisten i den elektroniske programguide (EPG).
2 Følg angivelserne på digitalt tekst-tv, og gå videre til næste trin ved at trykke på knappen TEXT (Tekst), OK▲ eller ▼, ◀ eller ▶, R∅D, GR∅N, GUL eller BLÅ eller på TALKNAPPERNE osv.
3 Hvis du vil skifte til en anden digital tekst-tv-tjeneste, skal du blot vælge den ønskede tjeneste ved hjælpe af de numeriske knapper eller knapperne PR + og -.

Hvis du trykker på knappen MENU, GUIDE eller INFO ^① , forsvinder tekst-tv-visningen midlertidigt. Tekst-tv-funktionen aktiveres, hvis du trykker på en af disse knapper en gang til.

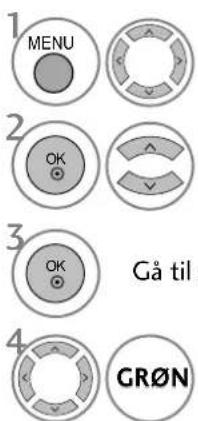

1 Tryk på en numerisk knap eller på knapperne PR + og - for at vælge en bestemt tjeneste, der udsender digitalt tekst-tv.
2 Tryk på knappen TEXT (Tekst) eller farveknappen for at skifte til tekst-tv.
3 Følg angivelserne på digitalt tekst-tv, og gå videre til næste trin ved at trykke på knapperne OK, ▲ eller ▼, ◀ eller ▶, R∅D, GR∅N, GUL eller BLÅ eller på TALKNAPPERNE osv.
4 Tryk på knappen TEXT (Tekst) eller farveknappen for at afslutte den digitale tekst-tv-funktion og vende tilbage til tv-visningen.

Nogle tjenester giver mulighed for at få adgang til teksttv-tjenester ved at trykke på den R∅DE knap.

Hvis du trykker på knappen MENU, GUIDE eller INFO ①, forsvinder tekst-tv-visningen midlertidigt. Tekst-tv-funktionen aktiveres igen, hvis du trykker på en af disse knapper en gang til.

Betjeningen fungerer ikke normalt.
Fjernbetjeningen fungerer ikke	Kontroller, om der er genstande mellem produktet og fjernbetjeningen, der spær- rer. Sørg for at rette fjernbetjeningen direkte hen imod apparatet.Er batterierne installeret korrekt i forhold til polaritet (+ til +, - til -)?Er fjernbetjeningens driftstilstand korrekt indstillet: TV, VCR osv.?Isæt nye batterier.
Strømmen gik pludselig ud	Er sluk-timeren indstillet?Kontroller strømstyringsindstillingerne. Strømmen er blevet afbrudtDer er ingen udsendelse ved station, der er indstillet med Auto off aktiveret.

Billedfunktionen fungerer ikke.
Intet billede og ingen lyd	■ Kontroller, om produktet er tændt.■ Prøv med en anden kanal. Der kan være et problem med udsendelsen.■ Er netledningen sat ordentligt i stikkontakten?■ Kontroller antennens retning og/eller placering.■ Afprøv stikkontakten ved at sætte et andet produkts netledning til i samme stik.
Billedet vises lang-somt efter opstart	■ Dette er normalt. Billedet er dæmpet under opstart af produktet. Kontakt ser-vice-centeret, hvis billedet ikke vises efter fem minutter.
Igen eller ringe farver eller dårligt billede	■ Indstil Color (Farve) i menuindstillingen.■ Hold en passende afstand mellem produktet og videobåndoptageren.■ Prøv med en anden kanal. Der kan være et problem med udsendelsen.■ Er videokablerne sat korrekt i?■ Aktiver en funktion for at gendanne billedets lysstyrke.
Vandrette/lodrette streger eller billedet ryster	■ Undersøg, om der er lokal interferens, som f.eks. et elektrisk apparat eller et el-værktøj.
Dårlig modtagelse på nogle kanaler	■ Stationen eller kabelproduktet har problemer. Stil ind på en anden station.■ Signalet fra stationen er svagt. Drej antennen for at modtage en stærkere station.■ Undersøg, om der er eventuelle kilder til interferens..
Linjer eller streger i billeder	■ CUndersøg antennen (drej antennen).
Lydfunktionen fungerer ikke.
Billede vises og ingen lyd	Tryk på knappen VOL+ eller -.Er lyden slået fra? Tryk på knappen MUTE.Prøv med en anden kanal. Der kan være et problem med udsendelsen.Er lydkablerne sat korrekt i?
Der kommer ikke noget ud af den ene højttaler	Indstil Balance i menuindstillingen.
Usædvanlig lyd fra produktet	En ændring i omgivelsernes luftfugtighed eller temperatur kan forårsage en usædvanlig støj, når produktet tændes eller slukkes og indikerer ikke en fejl i produktet.

Gælder kun i RGB/DVI modus.

Der vises ikke noget billede
Strømmen er tændt, strø- mindikatoren lyser blåt, men skærmen er ekstremt mørk.	■ Juster lysstyrken og kontrasten igen.
Lyser strømindikatoren rødt?	■ Hvis produktet er i energisparetilstand, skal du flytte musen eller trykke på en tast.
Vises meddelelsen "Out of range" (Uden for område)?	■ Signalet fra pc'en (skærmkortet) er uden for det lodrette eller vandrette frekven- sområde for dette produkt. Indstil frekvensområdet med udgangspunkt i specifika- tionerne i denne brugerhåndbog.
Vises meddelelsen "Check signal cable" (Kontroller signalkabel)?	■ Signalkablet mellem pc'en og produktet er ikke tilsluttet. Kontroller signalkablet. ■ Tryk på knappen INPUT (Indgang) på fjernbetjeningen for at kontrollere indgangssignalet.

APPENDIKS

Meddelelsen "Unknown Product" (Ukendt produkt) vises, när produktet tilsluttes.

Har du installeret dri- veren?

• Installer den produktdriver, der leveres sammen med produktet, eller hent den på internettet (http://www.lge.com).
  ■ Kontroller, om Plug & Play-funktionen understøttes, i brugervejledningen til skærmkortet.

Der vises et efterbillede på produktet

Der vises et efterbillede, när produktet slukkes.

Hvis der vises et fast billede på skærmen i længere tid, kan pixlerne blive beskadiget hurtigt. Brug pauseskærmsfunktionen.

Farven på skæmbilledet er forkert.

Der anvendes en lav farveopløsning (16 farver).

- Indstil farveopløsningen til mere end 24 bit (ægte farver). Vælg Kontrolpanel – Skærm – Indstillinger – Farvekvalitet i Windows.

Farverne på skærmen er ustabile, eller der vises kun én farve.

■ Kontroller, at signalkablet er tilsluttet korrekt. Eller tag ud pc'ens skærmkort ud, og sæt det i igen.

Vises der sorte pletter på skærmen?

Flere pixel (rød, grøn, hvid eller sort farve) kan optræde som pletter på skærmen. Dette fænomen skyldes LCD-skærmens særlige egenskaber. Det er ikke en fejl ved LCD-skærmen.

Gælder kun i RGB modus.

Skæmbilledet ser forkert ud.

Er skæmbilledets position forkert?

■ Rediger indstillingen i menuen Position i skæmmenuen.
- Kontroller, om skærmkortopløsningen og frekvensen understøttes af produktet. Hvis frekvensen ligger uden for det understøttede område, skal du angive den anbefalede opløsning i Kontrolpanel – Skærm – Indstillinger i Windows.

Vises der tynde linjer på baggrundsskærmen?

■ Rediger indstillingen i menuen Clock (Klok) i skæmmenuen.

Der forekommer vandret støj, eller tegnene er slørede.

■ Rediger indstillingen i menuen Phase (Fase) i skæmmenuen.

APPENDIKS

VEDLIGEHOLDELSE

For tidlige fejlfunktioner kan forebygges. Omhyggelig og regelmæssig rengøring kan forlænge levetiden på dit nye apparat.

Forsigtig: Sørg for at slukke for strømmen og trække strømkablet ud, inden du begynder at gøre tv'et rent.

Rengøring af skærmen

Støv holdes væk fra skærmen et stykke tid ved hjælp af en klud vredet op i en blanding af lunkent vand og lidt blødgøringsmiddel til stof eller opvaskemiddel. Vrid kluden til den er næsten tør, og brug den derefter til at tørre skærmen.
2 Sørg for, at der ikke er overskydende vand på skærmen, og lad den så lufttørre, før du tænder for apparatet.

Rengøring af kabinettet

• Fjern snavs eller støv ved at tørre kabinettet af med en blød, tør, fnugfri klud.
  ■ Brug ikke en våd klud.

Ved længere tids fravær

▲ FORSIGTIG

Hvis du ikke skal bruge apparatet i lang tid (hvis du fx skal på ferie), er det en god idé at tage stikket til strømkablet ud for at beskytte det mod evt. beskadigelse som følge af lynnedslag eller netstrømsoverspændinger.

APPENDIKS

PRODUKTSPECIFIKATIONER

LCD-skærm	Skærmtype	23 tommer Bredformat (584,2 mm) TFT/LCD-skærm (Thin Film Transistor/Liquid Crystal Display). Synlig diagonalVisible diagonal size : 584,2 mm
	Pixelpitch	0,266(H) x 0,266(V) mm
Billedsignal	Maks. opløsning	1920 X 1080 @60 Hz
	Anbefalet opløsning	1920 X 1080 @60 Hz
	Vandret frekvens	30 - 83 kHz
	Lodret frekvens	56 - 75 Hz
	Synkroniseringstype	Separat synkronisering, digital
Indgangsstik		TV, D-Sub Analog, SCART*2, PC Audio In, component, DVI-D, HDMI*2, CVBS, S-VIDEO
Strøm	Mærkespænding	Vekselstrøm 100-240 V - 50/60 Hz, 1,0 A
	Strømforbrug	Tændt (On) mode : 55W (typ.)Dvaletilstand ∅W (RGB)Slukket/standby ≤ 1W
Hældning	Hældningsområd	-5 ~ 15°
Dimensioner (bredde x højde x dybde)Vægt (netto)		560,8 x 427 x 193,2 mm (22,08 x 16,81 x 7,61 inches)5,6 kg / 12,35 lbs
Miljøforhold	Driftstemperatur	10 ~ 35°C
	Luftfugtighed i drift	20 ~ 80%
	Opbevaringstemperatur	-10 ~ 60°C
	Luftfugtighed ved opbevaring	5 ~ 90%

■ Ovenstående specifikationer kan ændres uden forudgående varsel, for så vidt angår kvalitetsforbedringer.

APPENDIKS

PRODUKTSPECIFIKATIONER

LCD-skærm	Skærmtype	27 tommer Bredformat (686 mm) TFT/LCD-skærm (Thin FilmTransistor/Liquid Crystal Display). Synlig diagonalVisible diagonal size : 676 mm
	Pixelpitch	0,3114(H) x 0,3114(V) mm
Billedsignal	Maks. oplosning	1920 X 1080 @60 Hz
	Anbefalet oplosning	1920 X 1080 @60 Hz
	Vandret frekvens	30 - 83 kHz
	Lodret frekvens	56 - 75 Hz
	Synkroniseringstype	Separat synkronisering, digital
Indgangsstik		TV, D-Sub Analog, SCART*2, PC Audio In, component, DVI-D, HDMI*2, CVBS, S-VIDEO
Strøm	Mærkespænding	Vekselstrøm 100-240 V - 50/60 Hz, 1,2 A
	Strømforbrug	Tændt (On) mode : 120W (typ.)Dvaletilstand 12W (RGB)Slukket/standby ≤ 1W
Hældning	Hældningsområd	-5 ~ 10°
	Drejeområd	358°
Dimensioner (bredde x højde x dybde)Vægt (netto)		654.1 x 494.6 x 210 mm (25.75 x 19.47 x 8.27 inches)8.92 kg / 19.66 lbs
Miljøforhold	Driftstemperatur	10 ~ 35°C
	Luftfugtighed idrift	20 ~ 80%
	Opbevaringstemperatur	-10 ~ 60°C
	Luftfugtighed ved opbevaring	5 ~ 90%

■ Ovenstående specifikationer kan ændres uden forudgående varsel, for så vidt angår kvalitetsforbedringer.

APPENDIKS

PROGRAMMERING AF FJERNBETJENINGEN

Fjernbetjeningen er en universel fjernbetjening til mange forskellige mærker. Den kan programmeres til at betjene de fleste fjernbetjente enheder fra andre producen-ter.

Bemærk, at fjernbetjeningen ikke kan styre alle modeller i alle mærker.

Indprogrammering af en kode i fjernbetjeningstilstand

Hvis du vil finde ud af, om fjernbetjeningen kan styre en komponent uden forpro-grammering, skal du tænde den pågældende komponent, såsom en videobån-doptager, og trykke på den tilsvarende tilstandsknap (f.eks. DVD eller VCR) på fjernbetjeningen, mens fjernbetjeningen rettes mod komponenten. Test knapperne POWER (Tænd/sluk) og PR + eller - for at se, om komponenten reagerer korrekt.

Hvis ikke, skal fjernbetjeningen forprogrammeres for at kunne styre enheden.

2 Tænd den komponent, der skal programmeres, og tryk derefter på den tilsvarende tilstandsknap på fjernbetjeningen (f.eks. DVD eller VCR). Fjernbetjeningsknappen for den ønskede komponent lyser.
3 Tryk på knapperneMENU og MUTE samtidig. Fjernbetjeningen er klar til at blive programmeret for koden.
4 Indtast et kodetal ved hjælp af talknapperne på fjernbetjeningen. Programkodenumre for den tilsvarende komponent findes på de næste sider. Hvis koden er korrekt, tænder enheden.
5 Tryk på knappen MENU for at gemme koden.
6 Test fjernbetjeningsfunktionerne for at se, om komponenten responderer korrekt. Hvis ikke, gentages trin 2.

PROGRAMMERING AF KODER

DVD

Mærke	Koder				Mærke	Koder			Mærke	Koder
APEX DIGITAL	022				MITSUBISHI	002			RCA	005	006
DENON	020	014			NAD	023			SAMSUNG	011	015
GE	005	006			ONKYO	008	017		SONY	007
HARMAN KARDON		027			PANASONIC	003	009		THOMPSON	005	006
JVC	012				PHILIPS	013			TOSHIBA	019	008
LG	001	010	016	025	PIONEER	004	026		YAMAHA	009	018
MAGNAVOX	013				PROCEED	021			ZENITH	010	016	025
MARANTZ	024				PROSCAN	005	006

VCR

Mærke Koder Mærke Koder Mærke Koder
AIWA 034			MAGNAVOX	031	033	034	041	SAMSUNG	032	040	102	104
AKAI 016 043 046 124				067	068				105	107	109	112
	125146		MARANTZ	012	031	033	067		113	115	120	122
AMPRO 072				069					125
ANAM 031 033 103			MARTA	101				SANSUI	022	043	048	135
AUDIO DYNAMICS	012023039 043		MATSUI	027	030			SANYO	003	007	010	014
BROKSONIC	035 037 129		MEI	031	033				102	134
CANON 028 031	033		MEMOREX	003	010	014	031	SCOTT	017	037	112	129
CAPEHART	108			033	034	053	072		131
CRAIG	003 040 135			101	102	134	139	SEARS	003	008	009	010
CURTIS MATHES	031 033 041		MGA	045	046	059			013	014	017	020
DAEWOO	005 007 010 064		MINOLTA	013	020				031	042	073	081
	065 108 110 111		MITSUBISHI	013	020	045	046		101
	112 116 117 119			049	051	059	061	SHARP	031	054	149
DAYTRON	108			151				SHINTOM	024
DBX	012 023 039 043		MTC	034	040			SONY	003	009	031	052
DYNATECH	034 053		MULTITECH	024	034				056	057	058	076
ELECTROHOME	059		NEC	012	023	039	043		077	078	149
EMERSON	006 017 025 027			048				SOUNDESIGN	034
	029 031 034 035		NORDMENDE	043				STS	013
	036 037 046 101		OPTONICA	053	054			SYLVANIA	031	033	034	059
	129131 138153		PANASONIC	066	070	074	083		067
FISHER	003 008 009 010			133	140	145		SYMPHONIC	034
FUNAI 034								TANDY	010	034
GE	031 033 063 072		PENTAX	013	020	031	033	TATUNG	039	043
	107 109 144 147			063				TEAC034 039 043
GO VIDEO	132 136		PHILCO	031	034	067		TECHNICS	031	033	070
HARMAN KARDON	012 045		PHILIPS	031	033	034	054	TEKNIKA	019	031	033	034
HITACHI	004 018 026 034			067	071	101			101
	043 063 137 150		PILOT	101				THOMAS	034
INSTANTREPLAY	031 033		PIONEER	013	021	048		TMK	006
JCL	031 033		PORTLAND	108				TOSHIBA	008	013	042	047
JCPENNY	012 013 015 033		PULSAR	072					059	082	112	131
	040 066 101		QUARTZ	011	014			TOTEVISION	040	101
JENSEN 043			QUASAR	033	066	075	145	UNITECH	040
JVC	012 031 033 043		RCA	013	020	033	034	VECTOR RESEARCH	012
	048 050 055 060			040	041	062	063	VICTOR	048
	130150152			107	109	140	144	VIDEO CONCEPTS	012	034	046
KENWOOD	014 034 039 043			145	147			VIDEOSONIC	040
	047 048		REALISTIC	003	008	010	014	WARDS	003	013	017	024
LG (GOLDSTAR)	001 012 013 020			031	033	034	040		031	033	034	040
	101 106 114 123			053	054	101			053	054	131
LLOYD	034		RICO 058					YAMAHA	012	034	039	043
LXI	003 009 013 014		RUNCO	148				ZENITH	034	048	056
	017034 101 106		SALORA	014					058	072	080	101
MAGIN	040

APPENDIKS

IR-KODE

1. Sådan tilslutter du

- Tilslut fjernbetjeningen med ledning til fjernbetjeningsporten på apparatet.

2. Fjernbetjeningens IR-kode

■ Udgangsimpulsform

Enkelt pulse, moduleret med 37.917KHz signal signal ved 455KHz

■ Konfiguration af billede

1. billede

Gentag billede

Bølgeformen transmitteres, så længe en tast holdes nede.

Tilslut RS-232C-indgangen til en ekstern styreenhed (fx en computer eller et A/V-styresystem) og kontroller skærmens funktioner eksternt.

Tilslut styreenhedens serielle port til RS-232C-indgangen på skærmens bagpanel.

BEMÆRK: RS-232C-tilslutningskabler følger ikke med skærmen.

Tilslutningsstik: D-Sub, 9-ben, han

Nr.	Betegnelse for ben
1	Ingen tilslutning
2	RXD (Modtager data)
3	TXD (Transmitterer data)
4	DTR (DTE-side klar)
5	GND (Jord)
6	DSR (Data set klar)
7	RTS (Request til afsendelse)
8	CTS (Clear til afsendelse)
9	Ingen tilslutning

RS-232C-konfigurationer

7-leder-konfiguration (Standard RS-232C-kabel)
	PC	TV
RXD	2	3 TXD
TXD	3	2 RXD
GND	5	5	GND
DTR	4	6	DSR
DSR	6	4	DTR
RTS	7	8	CTS
CTS	8	7	RTS
	D-Sub 9	D-Sub 9

3-leder-konfiguration (Ikke standard)
	PC	TV
RXD	2	3 TXD
TXD	3	2 RXD
GND	5	5	GND
DTR	4	6	DTR
DSR	6	4	DSR
RTS	7	7	RTS
CTS	8	8	CTS
	D-Sub 9	D-Sub 9

APPENDIKS

Set ID (Indstil ID)

Anvend denne funktion til at angive ID-nummer for skærmen.

Se 'Real data mapping'. ▶ p.96

Vælg INDSTIL. (Indstilling).

Vælg Indstil ID (Tv-apparat-id).

Vælg det ønskede tv-id-nummer.

Du kan vælge tallene 1-99 til tv-apparatets id-nummer.

- Tryk på knappen BACK for at gå til forrige menuskærm.

APPENDIKS

Kommunikationsvariable

■ Båndbredde : 9600 bps (UART)
■ Datastørrelse : 8 bits
Paritet : Ingen

■Kontrolbit : 1 bit
■ Kommunikationskode : ASCII-code
■ Brug et krydskabel.

Referenceliste for kommandoer

	KOMMANDOKOMMANDO		DATA(Hexadecimal)
	1	2
01. Strøm k a 00 ~ 01
02. Billedformat k c			Se s. 94
03. Stand by-modus k d 00 ~ 01
04. Højttaler fra k e 00 ~ 01
05. Volumenkontrol k f 00 ~ 64
06. Kontrast k g 00 ~ 64
07. Lys	k h 00 ~ 64
08. Farve	k i	00 ~ 64
09. Farvetemperatur	k	j	00 ~ 64
10. Skarphed k k	00 ~ 64
11. Valg af skærmmenu	k	l	00 ~ 01
12. Remote control lock mode	k	m	00 ~ 01
13. Balance	k	t	00 ~ 64
14. arvetemperatur	k u 00 ~ 02
15. Unormal status	k	z	00 ~ 09
16. Automatisk konfiguration	j	u	01
17. Equalizer	j	v	Se s. 96
18. Finindstillingskommando m		a	Se s. 97
19. Tilføj/spring over kanal	m	b	00 ~ 01
20. Nøgle	m	c	Send IR-ledning
21. Styring af modlys	m	g	00 ~ 65
22. Vælg signalkilde (hovedbillede) x		b	Se s. 97

* Når du indstiller 15 \~ 22, vises der ikke en menu på skærmen.

Sending/Modtagelse-protokol

Sending

[Kommand1][Kommand2][ ][Set ID][ ][Data][Cr]

* [Kommando1] : Til styring af PDP-skærmen. (j, k, m eller x)
* [Kommando2] : Til styring af PDP-skærmen.
* [Set ID] : Du kan ændre skærmens Set ID for at vælge det ønskede ID-nummer for skærmen i specialmenuen. Se side 25. Set ID kan indstilles til tal fra 1 \~ 99. Sættes Set ID til '0', så gælder styringen alle tilsluttede PDP-skærme.
* [DATA] : Send kommandodata. Send 'FF'-data for at læse status for kommando.
* [Cr] : Enter ASCII-kode '0 x 0D'
* [ ] : ASCII-kode 'space (0 x 20)'

OK-bekræftelse

[Kommand2][ ][Set ID][ ][OK][Data][x]

* Skærmen sender bekræftelse (ACK) baseret på dette format ved modtagelse af normale data. Hvis data-funktionen på dette tidspunkt er sat til Læs data-modus, gives meddelelse om den aktuelle status for data. Hvis data-funktionen er sat til Skriv data-modus, returneres PC'ens data.

Fejl-bekræftelse

[Kommand2][ ][Set ID][ ][NG][Data][x]

* Skærmen sender bekræftelse (ACK) baseret på dette format ved modtagelse af unormale data som følge af ikke-tilgængelige funktioner eller kommunikationsfejl.

Data 1: Uautoriseret kode

2: Understøtter ikke funktionen
3: Vent venligst

APPENDIKS

01. Strøm (Kommando: k a)

- Til at tænde eller slukke for strømtilførsel til skærmen.

Sending

[k][a][ ][Set ID][ ][Data][Cr]

* Hvis andre funktioner sender 'OxFF'-data baseret på dette format, vises status for hver funktion med bekræftelsesdata.
* Meddelelserne "OK Ack.", "Error Ack." og andre typer meddelelser kan vises på skærmen, när tv'et slukkes.

02. Billedformat

(Kommando: kc)(Hovedbilledets størrelse)

▶Til regulering af indstillinger for billedformat. Du kan også justere skærmformatet ved hjælp af indstillingen Billedformat i menuen BILLEDE.

Sending

[k][c][ ][Set ID][ ][Data][Cr]

Data 01 : Normalt billedformat (4:3)
02: Wide screen-billed format (16:9)
04:Zoom1
05 : Zoom2
06 : Original
07 : 14:9
09 : Kun Scanning

Bekræftelse

[c][ ][Set ID][ ][OK/NG][Data][x]

* Med PC-indgangssignal vælges enten 16:9-eller 4:3-billedformat.
* Indstillingen Kun Scanning er tilgængelig i tilstandene HDMI/Komponent (over 720p).
* Du kan kun vælge Original i tekst-tv-funktionen i Storbritannien (MHEG-5).

03. Stand by-modus (Kommando: k d)

▶Slå Stand by-modus-funktion til/fra.

Sending

[k][d][ ] [Set ID][ ] [Data][Cr]

Data 00 : Stand by-modus-funktion fra (skæmbillede tændt) 01 : Stand by-modus-funktion tændt (skæmbillede slukket)

Bekræftelse

[d][ ][Set ID][ ][OK/NG][Data][x]

04. Højttaler fra (Kommando: k e)

- Til at tænde/slukke for Højttaler fra-funktion. Du kan også styre Højttaler fra-funktionen med MUTE- tasten på fjernbetjeningen.

Sending

[k][e][ ][Set ID][ ][Data][Cr]

Data 0 : Højttaler fra-funktion tændt (højttaler fra) 1 : Højttaler fra-funktion slukket (højttaler til)

Bekræftelse

[e][ ][Set ID][ ][OK/NG][Data][x]

05. Volumenkontrol (Kommando: k f)

▶Til regulering af lydstyrke. Du kan også regulere lydstyrken med volume-tasterne på fjernbetjeningen.

Sending

[k][f][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1': (Se side 96)

Bekræftelse

[f][ ][Set ID][ ][OK/NG][Data][x]

06. Kontrast (Kommando: k g)

- Til regulering af indstillinger for kontrasten på skærmen. Du kan også regulere indstillinger for kontrasten i billedmenuen.

Sending

[k][g][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1': (Se side 96)

Bekræftelse

[g][ ][Set ID][ ][OK/NG][Data][x]

- Til regulering af indstillinger for skærmens lysstyrke. Du kan også regulere indstillinger for lysstyrken i billedmenuen.

Sending

[k][h][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1': (Se side 96)

Bekræftelse

[h][ ] [Set ID][ ] [OK/NG][Data][x]

▶Til regulering af indstillinger for skærmens farver. Du kan også regulere indstillinger for farver billed menuen.

Sending

[k][i][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 96)

Bekræftelse

[i][ ][Set ID][ ][OK/NG][Data][x]

APPENDIKS

- Til regulering af indstillinger for skærmens farvetemperaturer. Du kan også regulere indstillinger for farvetemperatur i billedmenuen.

Sending

[k][j][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1': (Se side 96)

Bekræftelse

[j][ ][Set ID][ ][OK/NG][Data][x]

11. Valg af skæmmenu (Kommando: k l)

▶ Til valg af tændt/slukket skæmmenu-funktion (OSD).

Sending

[k][l][ ][Set ID][ ][Data][Cr]

12. Låsningsfunktion for fjernbetjening (Kommando: k m)

- Til spærring af betjeningsknapperne på skær mens frontpanel og på fjernbetjeningen.

Sending

[k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Lås til 01 : Lås fra

Bekræftelse

[m][ ][Set ID][ ][OK/NG][Data][x]

* Hvis du ikke bruger fjernbetjeningen, skal du bruge denne tilstand. Når hovedafbryderen slås til/fra, deaktiveres den eksterne kontrollås.

▶ Til lokalisering af systemfejl.

Sending

[k][z][ ][Set ID][ ][FF][ ][Cr]

Data FF : Læs

Bekræftelse

[z][ ][Set ID][ ][OK/NG][Data][x]

02 : Sluk skærmen med fjernbetjeningen

03 : Sluk skærmen med Sleep Time-funktionen

04 : Sluk skærmen med RS-232C-funktionen

05 : 5V afbrudt

06 : AC afbrudt

07 : Sluk skærmen med Ventilatoralarm-funktionen (alternativ)

08 : Sluk skærmen med Off Time-funktionen

09 : Sluk skærmen med Auto Off-funktionen

a : Sluk tv'et med registrering af AV-kort

* Denne funktion kan kun "læse".

APPENDIKS

16. Autokonfiguration(Kommando: j u)

For regulering af billedposition og automatisk minimering af billedforstyrrelser. Fungerer kun i flg. modi: RGB (PC).

Sending

[j][u][ ][Set ID][ ][Data][Cr]

Data 01: Til tv-apparat

Bekræftelse

[u][ ][Set ID][ ][OK/NG][Data][x]

* Mapping af rigtige data 1

00 : Trin 0

A: Trin 10 (Set ID 10)

F : Trin 15 (Set ID 15)

1.0:Trin 16'(Set ID 16)

64: Trin 100

6E: Trin 110

73: Trin 115

74: Trin 116

C7: Trin 199

FE : Trin 254

FF : Trin 255

*Mapping af rigtige data 2

00 :-40

01: -39

02:-38

28:0

• • •

4E:+38

4F:+39

50:+40

17. Equalizer (Kommando: j v)

▶ Til at justere equalizer.

Sending

[j][v][ ][Set ID][ ][Data][Cr]

Frekvens :	0	120Hz
	1	200Hz
	2	500Hz
	3	1.2kHz
	4	3kHz
	5	7.5kHz
	6	12kHz

Trin (frekvensdata).

Se "Mapping af rigtige data 3". Se side 97.

Bekræftelse

[v][ ][Set ID][ ][OK/NG][Data][x]

* Udtryk til equalizer-kommando

7	6	5	4	3	2	1	0	Frequency
0	0	0						120Hz
0	0	1						200Hz
0	1	0						500Hz
0	1	1						1.2KHz
1	0	0						3KHz
1	0	1						7.5KHz
1	1	0						12KHz

7	6	5	Step					Værdi for skær-mvisningsfunktion
			4	3	2	1	0
			0	0	0	0	0	-24
			..	..	..	..	..	..
			0	1	1	1	1	0
			..	..	..	..	..	..
			1	1	1	1	1	24

Eksempel:Hvis du vil angive frekvensen 500 Hz og værdien -20 i skæmmenuen, skal du finde trinværdien for -20 i "Mapping af rigtige data 3".

010 (500 Hz)00011 (trin 3)=>01000011 =>43

(hexadecimal):[j][v][ ][Set ID][ ][43][Cr]

*3 bit frekvens og 5 bit trin udgør 8 bit (1 byte).

Konverter 8 bit til hexadecimalkode.

APPENDIKS

18. Finindstillingskommando (Kommando: m a)

Data00: Høje kanaldata

Data01: Lave kanaldata

21. Styring af modlys (Kommando: m g)

▶ Sådan vælges en inputkilde til hovedbilledet.

Sending

$$ [ x ] [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ C r ] $$

Data Struktur

MSB

LSB

0	0	0	0	0	0	0	0
Ekstern sig-nalkilde			Signalkilde nummer

Ekstern signalkilde				Data
0	0	0	0	DTV
0	0	0	1	Analogue
0	0	1	0	AV
0	1	0	0	Komponent
0	1	1	0	RGB
1	0	0	0	DVI
1	0	0	1	HDMI

Signalkilde nummer				Data
0	0	0	0	Indgang1
0	0	0	1	Indgang2
0	0	1	0	Indgang3

Bekræftelse

[b][ ][Set ID][ ][OK/NG][Data][x]

* Mapping af rigtige data 3 (Equalizer)
