Produkttype	Indbygget opvaskemaskine
Model	DW-UG721T/XEE
Mærke	Samsung
Kapacitet (Kuverter)	14
Energimærke klasse	A++
Årligt energiforbrug	266 kWh/år
Standardcyklus energiforbrug	0.93 kWh
Vandforbrug (Standardcyklus)	10,3 L
Tørreeffektivitetsklasse	A
Standardprogram	Eco (45°C)
Programtid (standardcyklus)	145 min
Strømforbrug (slukket tilstand)	0,45 W
Strømforbrug (tændt standby)	3 W
Luftbåren støjemission	44 dBA
Nominel effekt	2000 – 2300 W
Strømforsyning	AC 220 – 240 V / 50 Hz
Vandtrykområde	0,05 – 0,8 MPa
Dimensioner (B x H x D)	598 x 817 x 575 mm
Vægt (uden emballage / med emballage)	46,0 kg / 49,0 kg
Filtersystem	3-trins filtrering
Tørringsteknologi	Kondenstørring
Yderligere programmer	Intensiv 70°C, Auto 40~65°C, Express 65°C, Hurtig 50°C, Finvask 40°C, Forvask
Særlige funktioner	Intensiv zone, Halv belastning, Udskudt start (1-24t), Børnesikring, Sanitize, Multitabs
Sikkerhedsfunktioner	Aqua-Stop, Børnesikring, Overløbsbeskyttelse
Medfølgende tilbehør	Bestikbakke, Øverste kurv, Nederste kurv, Saltbeholder, Skyllemiddelbeholder
Installationstype	Indbygget / Underbygning

Ofte stillede spørgsmål - DW-UG721T/XEE SAMSUNG

Hvad skal jeg gøre, hvis min opvaskemaskine ikke starter?

Hvorfor er der madrester på min service?

Hvordan rengør jeg filtrene?

Hvad betyder informationskoden '4E'?

Kan jeg bruge multitabs opvaskemiddel?

Hvordan justerer jeg højden på den øverste kurv?

Hvorfor har min opvaskemaskine en dårlig lugt?

Hvad er den korrekte vandhårdhedsindstilling?

Hvordan aktiverer jeg børnesikringen?

Hvilke genstande bør ikke vaskes i opvaskemaskinen?

BRUGSANVISNING DW-UG721T/XEE SAMSUNG

Opvaskemaskine brugervejledning

100%

Recycled Paper

Denne vejledning er trykt på 100% genbrugspapir.

forestil dig mulighederne

Tak, fordi du købte dette Samsung-produkt.

For at få en mere komplet service kan du registrere dit produkt på

www.samsung.com/register

Funktioner i din nye samsung opvaskemaskine

Din nye opvaskemaskine vil ændre dit syn på opvask af køkkentøj. Fra dens specialiserede funktioner til dens energieff aktivitet: Din nye Samsung opvaskemaskine sikrer, at vask af dit køkkentøj bliver så nem og behagelig som muligt.

1. Et slankt, digitalt touch-panel (DW-SG97 / DW-UG97)

Din nye Samsung opvaskemaskine leveres med et slankt betjeningspanel, der indeholder digitale berøringssensorer for større brugervenlighed.

2. 3-lags fi ltreringssystem

Din nye Samsung opvaskemaskines 3-lags fi ltreringssystem fi ltrerer hver eneste rest af madvarer fra dine tallerkener, kopper, bageredskaber og dit bestik. Det avancerede fi ltreringssystem bortfi ltrerer og opsamler omhyggeligt alle madrester, så du kan være sikker på, at dit service kommer ud uden pletter.

Samsung opvaskemaskiner har de kraftigste fi ltreringssystemer i deres klasse.

3. Kondenserende tørreteknolog(DW-SG72, DW-SG52 / DW-UG72, DW-UG62)

Din nye Samsung opvaskemaskine anvender den latente varmeenergi fra den sidste skyllecyklus til tørring af indholdet. Dette sparer ikke blot energi. Det forhindrer også, at damp slipper ud af opvaskemaskinen og skader dig og dine kære.

4. SDP-tørringsteknologi (DW-SG97 / DW-UG97, DW-UG92)

Din nye Samsung opvaskemaskine anvender SDP-teknologi (Super Desiccant Polymer) til at tørre dit service efter den sidste skyllecyklus. Dette sparer ikke blot energi. Det forhindrer også, at damp slipper ud af opvaskemaskinen og skader dig og dine kære.

Denne brugervejledning indeholder vigtige informationer om brug og vedligeholdelse af din nye Samsung opvaskemaskine. Se i brugervejledningen for instruktioner om brug af betjeningspanelet og for tips om, hvordan du får mest muligt ud af de nyeste funktioner og teknologier, der fi ndes i dine nye opvaskemaskine. Afsnittet "Programoversigt" indeholder i summeret form en tabel med de tilgængelige programmer, og afsnittet "Problemløsning" indeholder informationer om at løse almindelige problemer.

2_ Funktioner i din nye samsung opvaskemaskine

Sikkerhedsinstruktioner

Til lykke med din nye Samsung opvaskemaskine. Denne vejledning indeholder vigtige informationer om installation, brug og vedligeholdelse af apparatet. Tag dig tid til at læse vejledningen for at få fuldt udbytte af din opvaskemaskines mange fordele og funktioner.

DET SKAL DU VIDE OM SIKKERHEDSINSTRUKTIONER

Læs denne vejledning omhyggeligt for at sikre, at du er klar over, hvordan du sikkert og eff aktivt betjener de omfattende muligheder og funktioner i dit nye apparat, og gem den et sikkert sted i nærheden af apparatet til fremtidig brug. Brug kun dette apparat til det beregnede formål som beskrevet i denne brugervejledning.

Advarsler og vigtige sikkerhedsanvisninger i denne brugervejledning omfatter ikke alle mulige forhold og situationer, som kan forekomme. Det er dit ansvar at bruge sund fornuft, forsigtighed og omhyggelighed, når du installerer, vedligeholder og betjener opvaskemaskinen.

Da følgende betjeningsinstruktioner omfatter forskellige modeller, kan de egenskaber, din opvaskemaskine har, være lidt anderledes end dem, der er beskrevet i denne brugervejledning, og alle adverselstegn er muligvis ikke relevante. Hvis du har spørgsmål, bedes du kontakte dit nærmeste servicecenter eller fi nde hjælp og informationer online på www.samsung.com.

VIGTIGE SIKKERHEDSSYMBOLER OG SIKKERHEDSFORANSTALTNINGER

Vigtige sikkerhedssymboler

	Farer eller usikre fremgangsmåder, som kan medføre alvorlig personskade og/eller tingsskade.
FORSKOTG	Farer eller usikre fremgangsmåder, som kan medføre personskade og/eller tingsskade.
FORSKOTG	For at mindske risikoen for brand, eksplosion, elektrisk stød eller personskade i forbindelse med brug af din opvaskemaskine, skal du følge disse grundlæggende sikkerhedsforanstaltninger:
	Forsøg IKKE.
	Adskil IKKE.
	Rør IKKE.
	Følg anvisningerne nøje.
	Fjern strømstikket fra stikkontakten.
	Sørg for, at apparatet er jordforbundet for at forhindre elektrisk stød.
	Ring til servicecentret for at få hjælp.
	Bemærk

Disse advarselssymboler er angivet for at forhindre, at du eller andre kommer til skade.

Følg dem nøje.

Gem disse instruktioner et sikkert sted, og sørg for, at alle nye brugere er fortrolige med indholdet. Giv dem videre til den næste ejer.

Sikkerhedsinstruktioner

Sikkerhedsinstruktioner

Vigtige sikkerhedsforanstaltninger

Dette apparat overholder gældende sikkerhedskrav. Men forkert anvendelse kan medføre personskade og tingsskade.

For at undgå risikoen for uheld og skade på apparatet bedes du læse disse instruktioner omhyggeligt, inden du bruger det første gang. De indeholder vigtige informationer om dets sikkerhed, brug og vedligeholdelse.

Som med alt udstyr, der bruger elektricitet og har bevægelige dele, så fi ndes der potentielle farer. For at betjene dette apparat sikkert skal du være fortrolig med dets betjening og være forsigtig, når du bruger det.

Lad ikke børn (eller kæledyr) lege på eller i opvaskemaskinen. Lågen til opvaskemaskinen er svær at åbne indefra, og børn kan komme slemt til skade, hvis de spærres inde.

Hvis strømstikket bliver beskadiget, skal det skiftes ud af fabrikanten eller serviceteknikeren eller en lignende kvalifi ceret person for at undgå uheld.

Dette apparat skal anbringes, så der efter installationen er adgang til strømstikket, vandhanerne og afl øbsrørene.

INSTRUKTIONER OM WEEE-MÄRKET

Korrekt bortskaff else af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til aff aldssortering)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke må bortskaff es sammen med almindeligt husholdningsaff ald efter endt levetid. For at forebygge skadelige virkninger på

menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblik på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har købt produktet, eller kommunen for nærmere oplysning om, hvor og hvordan de kan indlevere produkt og tilbehør med henblik på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandøren og følge anvisningerne i købekontrakten. Dette produkt og elektronisk tilbehør hertil må ikke bortskaffes sammen med andet erhvervsaffald.

4_ Sikkerhedsinstruktioner

INSTRUKTIONER NÅR DU BRUGER OPVASKEMASKINEN

Denne opvaskemaskine er ikke designet til kommerciel anvendelse. Den er beregnet til brug i private husholdninger og i tilsvarende arbejds- og beboelsesmiljøer, som f.eks.:

• Butikker
• Kontorer og udstillinger
  og af beboere på etablissementer som f.eks.:
• Kollegier og gæstehytter.

Den må kun anvendes som et apparat til privat brug, som angivet i denne brugervejledning, til vask af porcelæn og bestik fra private husholdninger.

Al anden brug understøttes ikke af producenten og kan være skadelig.

Producenten kan ikke gøres ansvarlig for skade, der skyldes forkert brug eller betjening.

Brug ikke opløsningsmidler i opvaskemaskinen. Eksplosionsfare.

Du må ikke inhalere eller indtage maskinopvaskemidler. Maskinopvaskemidler indeholder irriterende og ætsende ingredienser, der kan medføre forbrænding i næsen, mund og svælg, hvis det indtages, eller det kan forhindre vejrtrækning. Kontakt straks en læge, hvis opvaskemiddel er indtaget eller inhaleret.

Undgå at lade lågen være unødigt åben, da du kan falde over den.

Sid ikke på, og læn dig ikke op ad den åbne låge. Dette kan få opvaskemaskinen til at tippe og blive beskadiget, og du kan komme til skade.

Brug kun opvaske- og afspændingsmiddel, der er beregnet til private opvaskemaskiner. Brug ikke opvaskemiddel til håndopvask.

Brug ikke stærkt, syreholdigt rengøringsmiddel.

Fyld ikke beholderen til afspændingsmiddel med fast eller flydende opvaskemiddel. Dette kan medføre alvorlig skade på beholderen.

Fejlagtig påfyldning af fast eller fl ydende opvaskemiddel i saltbeholderen vil beskadige enheden til blodgøring af vandet. Sørg for, at du har taget den rigtige pakke med opvaskesalt, inden du fylder saltbeholderen.

Brug kun specielt groft, kornet opvaskesalt til reaktivering, da andre salttyper kan indeholde uopløselige tilsætningsstoff er, der kan påvirke blødgøringsenhedens funktion.

I et apparat med en bestikkurv (afhænger af modellen), vaskes og tørres bestik bedre, hvis det placeres effektivt i kurven med håndtagene nedad. Men for at undgå at komme til skade skal du anbringe knive og gafl er mv. med håndtagene opad.

Plastgenstande, der ikke kan tåle at blive vasket i varmt vand, som f.eks. engangsbeholdere af plastic eller plastbestik og -service, bør ikke vaskes op i opvaskemaskinen.

De høje temperaturer i opvaskemaskinen kan få dem til at smelte eller miste faconen.

På modeller med funktionen Udskudt start skal du sørge for, at sæbeskuffen er tør, før du kommer opvaskemiddel i. Aftør om nødvendigt. Opvaskemidlet vil klumpe, hvis det kommer i en dampfyldt sæbeskuff e og ikke kan oploses fuldstændigt.

Knive og andet husgeråd med skarpe spidser skal lægges i kurven med spidserne vendende nedad eller anbringes vandret.

INSTRUKTIONER OM BESKYTTELSE AF DINE B∅RN

Apparatet er ikke legetoj! For at undgå risiko for personskade skal du holde børn forsvarligt borte og ikke tillade, at de leger i eller omkring opvaskemaskinen eller at bruge kontrollerne. De forstår ikke de potentielle farer, de udsættes for. De skal altid være under opsyn, når du arbejder i køkkenet.

Der er også fare for, at legende børn kan lukke sig selv inde i opvaskemaskinen.

Sikkerhedsinstruktioner

Sikkerhedsinstruktioner

Apparatet kan anvendes af børn på 8 år og derover og personer med nedsatte fysiske, sansemæssige eller mentale færdigheder eller manglende erfaring og viden, hvis de har fået oplæring eller instruktion vedr. sikker brug af apparatet og forstår, hvilke farer det medfører. Børn bør ikke lege med apparatet. Rengøring og brugervedligeholdelse bør ikke udføres af børn uden overvågning.

Ældre børn må kun anvende opvaskemaskinen, når dens betjening er forklaret tydeligt til dem, og når de er i stand til sikkert at genkende farerne ved misbrug.

HOLD B∅RN BORTE FRA OPVASKEMIDLER! Maskinopvaskemidler indeholder irriterende og ætsende ingredienser, der kan medføre forbrænding i munden, næsen og svælget, hvis det indtages, eller det kan forhindre vejrtrækning. Hold børn borte fra opvaskemaskinen, når lågen er åben. Der kan stadig være rester af opvaskemiddel i kammeret. Kontakt straks en læge, hvis dit barn indtager eller inhalerer opvaskemiddel.

INSTRUKTIONER OM INSTALLATION AF OPVASKEMASKINEN

Inden opsætning af apparatet skal du kontrollere det for eksterne, synlige skader. Du må under ingen omstændigheder bruge et beskadiget apparat. Et beskadiget apparat kan være farligt.

Opvaskemaskinen må kun sluttes til el-forsyningen vha. et velegnet stik med afbryder. Der skal være nem adgang til det elektriske skik, når opvaskemaskinen er monteret, så den når som helst nemt kan kobles fra el-forsyningen. (Se afsnittet "Kontrol med tilbehøret" på side 11)

Der må ikke nære elektriske stik bag ved opvaskemaskinen. Der er fare for overophedning og brandrisiko, hvis opvaskemaskinen bliver skubbet op mod et stik.

Opvaskemaskinen må ikke installeres under en komfurplade. De høje, strålende temperaturer, der nogle gange genereres af en komfurplade, kan beskadige opvaskemaskinen. Af samme årsag må den ikke installeres ved siden af åben ild eller andre apparater, der afgiver varme, som f.eks. varmeapparater o.l.

Slut ikke opvaskemaskinen til el-forsyningen, før den er installeret komplet, og alle justeringer af lågens fjedre er blevet udført.

Inden tilslutning af apparatet: Kontroller, at tilslutningsdataene på typeskiltet (spænding og strømforbrug) svarer til el-forsyningens data. Er du i tvivl, skal du kontakte en autoriseret el-installator.

Dette apparats elektriske sikkerhed kan kun garanteres, når der er sammenhæng mellem det og et eff ektivt jordtilslutningssystem. Det er vigtigst, at de grundlæggende sikkerhedskrav er opfyldt og regelmæssigt afprøves, og er der tvivl, skal det elektriske system i huset kontrolleres af en autoriseret el-installatør. Producenten kan ikke gøres ansvarlig for konsekvenserne af et utilstrækkeligt jordforbindelsessystem (f.eks. elektrisk stød).

Slut ikke apparatet til el-forsyningen med en fordelerdåse eller et forlængerkabel. Disse garanterer ikke apparatets nødvendige sikkerhed (f.eks. fare for overophedning).

Apparatet må kun installeres i mobile installationer, som f.eks. skibe, hvis en autoriseret el-installatør har udført en risikovurdering af installationen.

Plastindkapslingen af vandtilslutningen indeholder en elektrisk komponent. Indkapslingen må ikke nedsænkes i vand.

Der er elektriske ledninger i Aqua-Stoppets slange. Afkort aldrig vandtilførselsslangen, heller ikke hvis den er for lang.

Installation, vedligeholdelse og reparationer må kun udføres relevante, kvalifi cerede og kompetente personer i nøje overensstemmelse med nationale og lokale sikkerhedsbestemmelser. Reparationer og andet arbejde, der udføres af ikke-kvalifi cerede personer, kan være farlige. Producenten kan ikke gøres ansvarlig for ikke-autoriseret arbejde.

Sikkerhedsinstruktioner

Det integrerede vandtætningssystem tilbyder beskyttelse mod vandskade, hvis følgende betingelser er overholdt:

• Opvaskemaskinen er installeret korrekt og er i lod.
• Opvaskemaskinen er vedligeholdt korrekt og dele bliver udskiftes, når det kan ses, at dette er nødvendigt.
• Stophanen bliver lukket, når apparatet ikke anvendes i en længere periode (f.eks. i ferier).
• Vandtætningssystem fungerer også, selvom apparatet er slukket. Men apparatet skal være sluttet til el-forsyningen.

Et beskadiget apparat kan være farligt. Hvis opvaskemaskinen bliver beskadiget, så sluk for den ved kontakten, og kontakt din forhandler eller serviceafdelingen.

Uautoriserede reparationer kan medføre uforudsete farer for brugeren. Dette kan producenten ikke gøres ansvarlig for. Reparationer må kun udføres af en godkendt servicetekniker.

Fejlagtige komponenter må kun udskiftes med originale reservedele. Apparatets sikkerhed kan kun garanteres, när sådanne dele monteres.

Kobl altid opvaskemaskinen fra el-forsyningen ved vedligeholdelsesarbejde (sluk på stikkontakten, og tag stikket ud).

Hvis tilslutningskablet er beskadiget, skal det udskiftes med et specialkabel, der kan leveres fra producenten. Af sikkerhedsmæssige årsager må dette kun monteres af serviceafdelingen eller af en autoriseret servicetekniker.

I lande med områder, der hjemsøges af kakerlakker eller andre skadedyr, skal du være særlig opmærksom på hele tiden at holde apparatet og omgivelserne helt rene. Enhver skade, der skyldes kakerlakker eller andre skadedyr, er ikke dækket af garantien.

I tilfælde af fejl eller rengøring er apparatet kun helt isoleret fra el-forsyningen, når:

• det slukkes på stikkontakten, og stikket tages ud, eller
• der slukkes for det på hovedafbryderen, eller
• hovedsikringen er frakoblet, eller
• den udtagelige sikring er fjernet (i lande hvor dette er muligt).

Forsøg ikke at foretage nogen ændring af apparatet, med mindre dette er godkendt af producenten.

Åbn aldrig apparatets kabinet.

At arbejde med elektriske forbindelser eller komponenter og mekaniske dele er særdeles farligt og kan medføre driftsfejl eller elektrisk stød.

Så længe apparatet er dækket af garantien, må reparationer kun udføres af en servicetekniker, der er godkendt af producenten. Ellers gælder garantien ikke.

Ved installation af produktet skal du sørge for, at der er plads øverst, til venstre for, til højre for og bagved produktet for at sikre korrekt ventilation.

Hvis der ikke er tilstrækkelig plads mellem produktet og afl øbet, kan det beskadige afl øbet, eller der kan gro skimmel.

Sørg for, at opvaskemaskinens indstilling for hårdhedsgrad passer med dit område. (Se afsnittet "Indstilling af vandets hårdhedsgrad" på side 13)

Indhold

OPSÄETNING AF DIN OPVASKEMASKINE

9

9 Kontrol af delene og betjeningspanelet
11 Overholdelse af installationskravene

INDEN DU BRUGER PRODUKTET F∅RSTE GANG

13

13 Brug af systemet til blodgøring af vandet
14 Brug af funktionen Lyd til/fra
14 Brug af opvaskesalt
15 Brug af afspændingsmiddel

FYLDNING AF DIN OPVASKEMASKINE

16

16 Retningslinjer for opvask
16 Brug af kurvene
20 Brug af opvaskemiddel

BETJENING AF DIN OPVASKEMASKINE

22

22 Grundlæggende instruktioner.
22 Brug af knapperne til programvalg
23 Brug af funktionen Udskudt start
23 Brug af det digitale display
24 Brug af yderligere funktioner

RENG∅RING OG VEDLIGEHOLDELSE AF OPVASKEMASKINEN

25

25 Udvendig rengøring
25 Rengøring af vaskekammeret

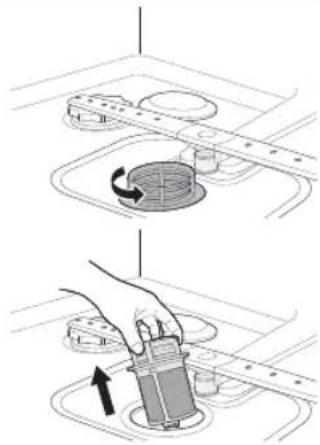

25 Rengøring af fi Itrene
26 Rengøring af spulearmene
27 Opbevaring af opvaskemaskine

8_ Indhold

PROBLEML∅SNING OG INFORMATIONSKODER

28

28 Kontroller disse punkter, hvis din vaskemaskine...
30 Informationskoder

PROGRAMOVERSIGT

31

31 Programoversigt

TILLÆG

32

32 Bortskaff else af opvaskemaskinen og hjælp til miljøet
32 Overensstemmelseserklæring
32 Specifi kationer

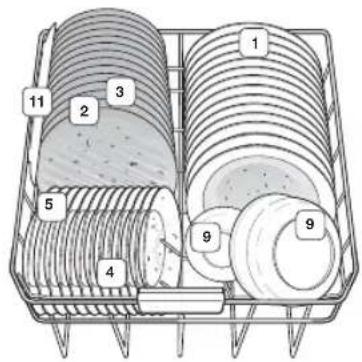

TIL STANDARDTEST

33

PRODUKTOVERSIGT

35

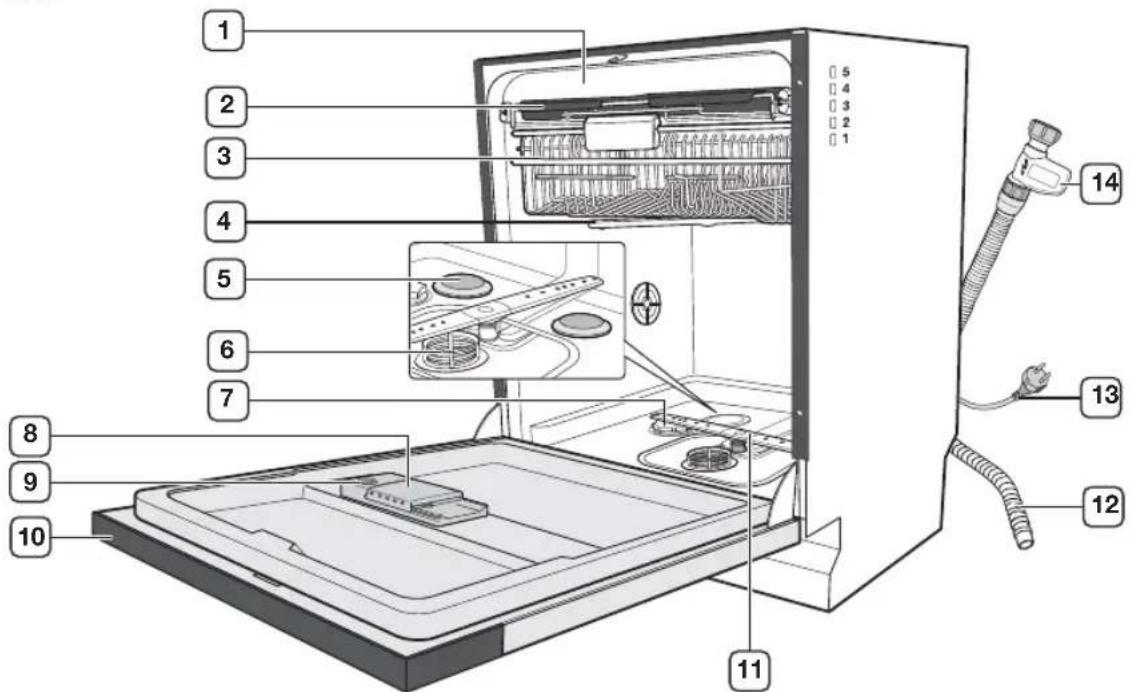

Opsætning af din opvaskemaskine

Hvis din opvaskemaskine har været pakket ud, så kontroller, at du har modtaget alle de dele, der er vist herunder. Hvis opvaskemaskinen er blevet beskadiget under transporten, eller hvis du ikke har fået alle delene, skal du kontakte Samsung kundeservice eller din Samsung forhandler.

Når du har pakket opvaskemaskinen ud: Hold emballagen uden for børns rækkevidde af hensyn til deres sikkerhed.

Opsætning af din opvaskemaskine

Opsætning af din opvaskemaskine

DW-SG97, DW-UG97

Power 1 2 12 4 12 3 14 13 15 AUTO ECO 188 hr. min. Start 1/2 Stop Stop Stop Stop Stop Stop

70° 40°-65° 65° 45° 50° 40° AUTO 9.3 min. 5 6 7 8 9 10-11

10_ Opsætning af din opvaskemaskine

1	Knappen Power (Tænd/sluk)	9	Vaskeindikator
2	Knapper til programvalg	10	Skylleindikator
3	Knappen Halv maskine	11	Tørreindikator
4	Knappen Udskudt start	12	Knappen Intensiv zone (DW-SG97, DW-SG72 / DW-UG97, DW-UG92, DW-UG72, DW-UG62) Knappen Forvask (DW-SG52)
5	Indikatoren Børnesikring	13	Knappen Hygiejne/Børnesikring
6	Indikatoren Påfyld salt	14	Knappen Multitabs
7	Indikatoren Påfyld afspændingsmiddel	15	Knappen Start/Reset (Start/Nulstil)
8	Indikatoren Udskudt start

Kontrol med tilbehøret

• Brugervejledning
• Garantibevis
• Tragt (se afsnittet "Påfyldning af saltbeholderen" på side 14)
• Energimærkat
  • Installationsvejledning
• Installationssæt
• Sparkeplade (DW-UG97, DW-UG92, DW-UG72, DW-UG62)
• Nederste del (DW-UG97, DW-UG92, DW-UG72, DW-UG62)

Brug ikke et forlængerkabel.

Brug kun det strømkabel, der blev leveret med opvaskemaskinen.

Ved klargøring af installationen: Sørg for, at din el-installation

- har en sikring (vekselstrøm 220-240 V / 50 Hz) eller et HFI-relæ.

- har en særskilt kabel til din opvaskemaskine.

Din opvaskemaskine skal være jordforbundet. Hvis opvaskemaskinen fungerer forkert eller går i stykker, nedsætter jordforbindelsen risikoen for elektrisk stod, fordi det er vejen med den mindste modstand for den elektriske strøm.

Din opvaskemaskine leveres med et strømkabel og et trebenet stik med jordforbindelse, der kan sættes i en korrekt installeret og jordforbundet stikkontakt.

Slut ikke jordlederen til vvs-installationer af plastic, et gasrør eller et koldtvandsrør.

Forkert tilslutning af jordlederen kan medføre elektrisk stød.

Kontakt en autoriseret el-installatør, hvis du ikke er sikker på, om opvaskemaskinen er jordforbundet korrekt.

Du må ikke ændre stikket, der følger med opvaskemaskinen. Hvis det ikke passer til tilslutningen, skal en autoriseret el-installatør installere et korrekt stik.

Opsætning af din opvaskemaskine

Opsætning af din opvaskemaskine

Vandtilførsel

Drik ikke vand inde fra opvaskemaskinen.

• Opvaskemaskinen kan sluttes til en varm- eller koldtvandsforsyning, maks. 60 °C.
• En stophane med et 3/4" hangevind skal monteres på hanen.
• Vandtrykket skal være mellem 0,05 MPa og 0,8 MPa. Hvis vandtrykket er for lavt, fungerer vandforsyningsventilen muligvis ikke korrekt og afbryder opvaskemaskinen. Hvis vandtrykket er for højt, skal der monteres en trykreduktionsventil.

Du kan nedsætte risikoen for lækager og vandskade ved at:

• Sørge for, at der er nem adgang til vandhanerne.
• Lukke for hanerne, när opvaskemaskinen ikke bruges.
• Regelmaessigt at kontrollere rørene for laekager.

Brug af Aqua-Stop

Aqua-Stop blev opfundet som det perfekte system til beskyttelse mod laekager.

Det er monteret på vandtilførselsslangen og lukker automatisk for vandstrømmen i tilfælde af skade på slangen.

Aqua-Stop er en elektrisk komponent.

• Pas på, du ikke beskadiger maskinens Aqua-Stop.
• Drej ikke og bøj ikke vandtilførselsslangen, der er koblet til maskinens Aqua-Stop.

Hvis maskinens Aqua-Stop er blevet beskadiget, så luk straks for vandhanen, og træk strømstikket ud.

Når du har gjort det: Kontakt Samsung kundeservice eller en kvalifi ceret tekniker.

Afl øb

Hvis opvaskemaskinen har sit eget afl øb: Kobl afl øbsslangen på et afl øb med en højde på 30 til 70 cm fra gulvet.

Kobles afl øbsslangen på et afl øb med en højde på mere end 80 cm over gulvet, kan det medføre, at vandet i opvaskemaskinen løber tilbage, eller at opvaskemaskinen ikke tømmes helt.

Gulvet

For den bedste ydelse skal opvaskemaskinen installeres på et solidt, lige gulv.

Trægulve skal måske forstærkes for at minimere vibrationer. Gulvtæpper og gulvfl iser er medvirkende faktorer til vibrationer og kan medføre, at opvaskemaskinen bevæger sig en anelse, når den er i brug.

Installer aldrig opvaskemaskinen på en platform eller en dårligt understøttet struktur.

Omgivende temperatur

Installer ikke opvaskemaskinen et sted, hvor der kan forekomme frost. Der bliver altid lidt vand stående i opvaskemaskinens vandventil, vandpumpe og vandslange, og hvis vandet i maskinen eller slangerne fryser, kan det beskadige apparatet og dets komponenter.

Testkørsel

Sørg for, at du installerer din opvaskemaskine korrekt ved at køre programmet Hurtig eller Forvask, när installationen er udført.

12\_ Opsætning af din opvaskemaskine

Bedre vaskeresultater kræver brug af blødt vand.

Hårdt vand indeholder urenheder, der kan påvirke vaskeevnen.

Du skal blødgøre vandet, hvis vandets hårdhed er større end 1,0 mmol/l (6 °d – tysk skala). For at gøre dette har du brug for:

• Opvaskesalt.
• Indstilling af vandets hårdhedsgrad for dit område.

For flere informationer om vandets hårdhedsgrad i dit område kan du kontakte den lokale vandforsyning.

Hvis vandets hårdhedsgrad varierer, så indstil opvaskemaskinen til den højeste værdi. Hvis vandets hårdhedsgrad f.eks. varierer mellem 6,7 mmol/l og 9,0 mmol/l, skal du indstille opvaskemaskinen til 9,0 mmol/l.

Opvaskemaskinens standardindstilling for vandets hårdhedsgrad er 3 (4,0-5,5 mmol/l). Hvis denne indstilling svarer til vandets hårdhedsgrad i dit område, skal du ikke ændre indstillingen.

Følg instruktionerne herunder, hvis du har brug for at ændre vandets hårdhedsgrad.

Indstilling af vandets hårdhedsgrad

1. Hold knapperne Udskudt start ⏻ og Halv maskine 1/2 nede, og tryk på knappen Power (tænd/sluk) ⚡for at få adgang til indstilling af vandets hårdhedsgrad.
2. Når du går ind i indstillingen for vandets hårdhed, vises den aktuelle indstilling af hårdhedsgraden.
3. Brug knappen Halv maskine 1/2 til at vælge vandets hårdhedsgrad fra niveau 0 til niveau 5. (Se tabellen herunder for indstilling af vandets hårdhedsgrad i dit område.)
   Hvis vandets hårdhedsgrad er meget lav i dit område, skal du ikke bruge opvaskesalt. Men du skal i opvaskemaskinen indstille vandets hårdhedsgrad til 0.
4. Tryk på knappen Power (tænd/sluk) ⏻ for at afslutte indstillingen af vandets hårdhed.

Tabel med vands hårdhedsgrader

Vandets hårdhed måles i tyske grader (°dH), franske grader (°TH) eller mmol/l (international enhed for vands hårdhed).

Grad	Vandets hårdhed				Regenererende blødgørings/vaskecyklus (∅KO-program)	Salttilførsel
	°dH °TH mmol/l	Område
0 <6 <10	<1,0			Intet genbrug	Nej Nej
1	6~14	10~25	1~2,5	1/8	Ja	Ja
2	14~23	25~40	2,5~4,0	1/5	Ja	Ja
3	23~31	40~55	4,0~5,5	1/3	Ja	Ja
4	31~40	55~70	5,5~7,0	1/2	Ja	Ja
5	>40	>70	>7,0	1/1	Ja	Ja

1. Hold knapperne Udskudt start ⏻ og Halv maskine 1/2 nede, og tryk på knappen Power (tænd/sluk) ⏻ for at få adgang til funktionen Lyd til/fra.
2. Tryk på knappen Hygiejne ⚙ for at aktivere eller deaktivere funktionen Lyd til/fra.

- Indikatoren "Påfyld afspændingsmiddel *" tændes for at indikere, at funktionen Lyd til er blevet aktiveret.

- Indikatoren "Påfyld afspændingsmiddel *" slukkes for at indikere, at funktionen Lyd fra er blevet aktiveret.

Selvom funktionen Lyd fra er aktiveret, afgives en fejllyd, hvis der opstår en fejl.

1. For at afslutte indstillingen Lyd fra/til: Tryk på knappen Power (tænd/sluk)

BRUG AF OPVASKESALT

Påfyldning af saltbeholderen

For at bruge blødt vand skal du komme opvaskesalt i saltbeholderen.

Brug kun opvaskesalt.

Brug ikke andre salttyper eller midler. Dette kan beskadige saltbeholderen og systemet til blodgøring af vandet.

Opfyld altid saltbeholderen, lige for du kører et af de komplette vaskeprogrammer, for at forhindre korrosion pga. overskydende salt eller saltvand.

1. Åbn lågen.
2. Åbn låget til saltbeholderen ved at dreje det mod uret.

1. Fyld saltbeholderen med vand (kun nødvendigt, når du tænder for apparatet første gang)
2. Kom opvaskesaltet i.

Saltbeholderens kapacitet er ca. 1 kg. Overfyld ikke saltbeholderen.

1. Fjern overskydende salt omkring saltbeholderens åbning og låg.

Hvis overskydende salt ikke fjernes, lukker saltbeholderens låg måske ikke korrekt, og saltvand kan fl yde ud. Det påvirker vaskeresultatet negativt.

1. Drej saltbeholderens låg med uret, indtil det er helt lukket.

Hvis du spilder meget salt eller saltvand inde i røret, anbefales det at køre Forvask for at rense rørets inderside. Alt resterende salt eller saltvand kan medføre korrosion.

Afhængigt af størrelsen på saltkornene kan det tage lidt tid, inden saltet er opløst, og indikatoren "Påfyld salt S" slukker.

14_ Inden du bruger produktet første gang

Kontrol af indikatoren Påfyld salt

Hvis indikatoren "Påfyld salt S" lyser, skal du påfylde opvaskesalt som beskrevet herover.

Når indikatoren "Påfyld salt S" tændes, betyder det, at der endnu er salt til tre opvaske.

BRUG AF AFSPÆNDINGSMIDDEL

Påfyldning af beholderen til afspændingsmiddel

Så snart indikatoren Påfyld afspændingsmiddel lyser på betjeningspanelet, skal du påfylde afspændingsmiddel. Opvaskemaskinen er designet til kun at bruge fl ydende afspændingsmiddel.

Brug af afspændingsmiddel i pulverform vil klumpe i beholderens åbning og medføre, at opvaskemaskinen ikke fungerer korrekt.

Afspændingsmiddel forbedrer opvaskemaskinens tørreevne.

Kom ikke almindeligt opvaskemiddel i beholderen til afspændingsmiddel.

1. Fjern låget til beholderen til afspændnigsmiddel ved at dreje det mod uret.

1. Kom afspændingsmiddel i beholderen til afspændingsmiddel.

Brug det lille vindue, när du påfylder afspændingsmiddel.

Fyld ikke beholderen over det angivne niveau for afspændingsmiddel, da det ellers kan løbe over under vaskecyklussen.

1. Drej indstillingen for afspændingsmiddel til en værdi mellem 1 og 6. Jo højere værdi, jo mere afspændingsmiddel bruges der.

Hvis du ikke nemt kan dreje knappen til afspændingsmidlet, så prøv med en mont.

1. Luk låget til beholderen til afspændnigsmiddel ved at dreje det med uret.

Fyldning af din opvaskemaskine

RETNINGSLINJER FOR OPVASK

Fjern madvarerester, som f.eks. ben, frugtkerner mv., og aff ald, som f.eks. tandstikker, papirservietter mv., fra dit service. Madvarerester og aff ald kan beskadige dit service, støje og endda medføre fejlffunktion.

Vask ikke genstande, der er dækket med aske, sand, voks, smørefedt eller maling. Disse materialer kan beskadige opvaskemaskinen, og aske opløses og fordeles i hele opvaskemaskinen indre.

Genstande, der ikke er velegnet til opvaskemaskinen

• Kobber, messing, tin, elfenben, aluminiumsgenstande eller genstande med klæbestof
• Genstande af ikke-varmebestandigt plast
• Kunsthåndværk, antikviteter, værdifulde vaser og dekorative glasvarer
  • Farver malet på blanke overfl ader
• Bestik og køkkentøj af træ eller genstande med trædele
• Fine glasvarer eller glasvarer der indeholder blykrystal

Sølvtøj, der har været i kontakt ned fødevarer, der indeholder svovl, kan blive misfarvet. Dette omfatter æggeblommer, løg, mayonnaise, sennep, fi sk, fi sk i saltlage og marinader.

- Der kan forekomme pletter på glas, der vaskes ofte. Kom ikke fi ne glasvarer eller glasvarer, der indeholder blykrystal, i opvaskemaskinen.

Aluminiumsdele (f.eks. fedtfi ltre) må ikke rengøres med ætsende, alkaliske rengøringsmidler. Dette kan ødelægge materialet eller i værste tilfælde medføre en alvorlig kemisk reaktion. Brug kun genstande, f.eks. glas, porcelæn og bestik, hvor producenten angiver, at maskinopvask er sikker.

BRUG AF KURVENE

Håndtering af kurvene

Brug ikke overdreven kraft, når du skubber kurvene ind eller ud. Dette kan ødelægge kurvene og genstandene i kurvene.

16\_ Fyldning af din opvaskemaskine

Brug af overkurven

Overkurven er hovedsagelig til mindre, lette eller skrøbelige genstande, som f.eks. kopper, underkopper, dessertskåle o.l.

Justering af overkurven

Du kan justere højden på overkurven, så der bliver yderligere højde til anbringelse af store genstande i enten over- eller underkurven.

Fjern alle genstande fra kophylderne, inden højden justeres. Hvis du ikke gør det, kan du ødelægge genstandene og kurven.

1. Træk overkurven ud.

2. Sådan hæves overkurven: Tag fat i begge sider af overkurven, og træk den forsigtigt så langt op som muligt.

1. Sådan sænkes overkurven: Tag fat i begge sider af overkurven, og løft den et lille trin op. Sæt den derefter forsigtigt ned.

Når som helst du justerer højden, skal du passe på, at den overste spulearm, når den drejer rundt, ikke rammer dit service, der er anbragt i overkurven.

Sørg for, at overkurven er lige. Hvis overkurven er hævet i den ene side, vil det forhindre, at lågen kan lukkes helt og medføre problemer med opvaskemaskinens funktion.

Hæv ikke overkurven i den ene side alene. Hvis du gør det, kan lågen ikke lukke helt, og det vil efterfølgende skabe problemer for opvaskemaskinens funktion.

Brug af underkurven

Anbring ikke skrøbelige glasvarer i underkurven.

Fyldning af din opvaskemaskine

Brug af de hængslede kroge

Med foldbare, hængslede kroge kan du lave plads i underkurven til store genstande.

1. Tryk på de hængslede kroge for at lægge dem ned.

Indsatserne i bestikbakken kan tages ud af den.

Du kan f.eks. fjerne den ene side af indsatserne for at gøre plads til større genstande i overkurven.

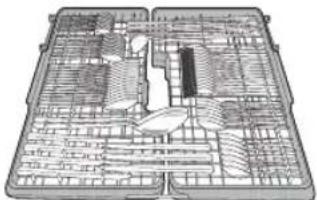

1. Arranger bestikket på indsatserne i bestikbakken som vist.

1. Sæt indsatserne på bestikbakken.

Hvis håndtag på skeer ikke passer mellem holderne, så anbring skeerne omvendt.

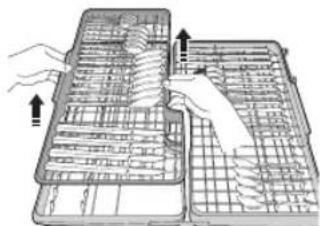

1. Fjern indsatserne fra bestikbakken efter slutningen af programmet.

Anbring af sikkerhedsmæssige årsager knive i knivholderen.

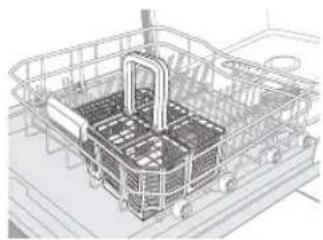

Hvis du kun vasker en lille mængde bestik, kan du opdele bestikkurven og kun bruge den ene side.

Anbring ikke lange genstande i bestikkurven. Håndtagene er måske for lange og kan genere den øverste spulearm.

Bestikbakken kan anvendes med dækslet åbent.

1. Åbn dækslet, og fastgør det til håndtaget som vist i fi guren.

For at opdele bestikkurven i to dele: Træk bestikkurvens ene side i pilens retning (se fi guren), mens du holder i den anden side.

Fyldning af din opvaskemaskine

_19

Fyldning af din opvaskemaskine

Brug af kophylderne

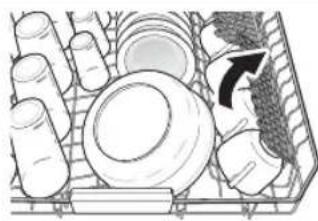

Du kan anbringe kopper, mindre genstande og langt husgeråd i kophylderne. Disse er også meget praktiske til vask af vinglas. Anbring vinglassene på de små stænger på kophylderne. Kophylderne kan også foldes tilbage, när de ikke bruges.

Juster ikke overkurvens niveau, när glasstøtterne er slået op. Dette gør det umuligt at skubbe overkurven ind.

Alle opvaskeprogrammer med undtagelse af Forvask kræver opvaskemiddel i rummet til opvaskemiddel. Kom den korrekte mængde opvaskemiddel til det valgte program i for at sikre den bedste ydelse.

Brug kun maskinopvaskemiddel. Almindeligt opvaskemiddel producerer for meget skum, og det kan forringe opvaskemaskinens ydelse eller medføre fejlfunktion.

Du må ikke indånde dunster fra opvaskemidlet eller indtage det. Opvaskemiddel indeholder irriterende og ætsende ingredienser, der kan give vejrtrækningsbesvær. Hvis du har inhaleret dunster fra opvaskemidlet eller indtaget det, skal du straks kontakte en læge.

Hold opvaskemiddel uden for børns rækkevidde.

Opfyldning af sæbeskuff en

1. Åbn fl appen på sæbeskuff en ved at trykke på dens läseknap.

Flappen åbnes altid ved slutning af en vaskecyklus.

1. Kom den anbefalede mængde opvaskemiddel i hovedsæberummet.
2. Luk fl appen ved at skubbe den til venstre og derefter trykke ned den.

20_ Fyldning af din opvaskemaskine

1. For et bedre vaskeresultat, specielt hvis du har meget snavsede genstande, kan du komme en lille mængde opvaskemiddel (ca. 8 g) i lågen. Dette fungerer i forvaskefasen.

Multitabs, afhængigt af typen, kombinerer opvaskemiddel med afspændingsmiddel og/eller opvaskesalt.

Se producentens instruktioner inden brug af et multitabs-produkt, og undersøg, om det er velegnet til vandets hårdhedsgrad i dit område.

1. Tryk på sæbeskuff ens oplåsningsknap, og åbn sæbeskuff ens fl ap.
2. Kom en multitab i hovedsæberummet, og luk fl appen.
3. Tryk på knappen Multitabs TABS på betjeningspanelet for at aktivere funktionen Multitabs.

Betjening af din opvaskemaskine

1. Sørg for, at spulearmenes funktion ikke forhindres.
2. Kom den relevante mængde opvaskemiddel i sæberummet og i døren (hvis nødvendigt).
3. Tryk på knappen Power (tænd/sluk) ⏻ for at tænde for opvaskemaskinen.
4. Vælg et program, der passer til indholdet, med knappen PROG. (PROGRAM). (Se afsnittet "Brug af knapperne til programvalg" på side 22) Indikatoren for det valgte program tændes.
5. Vælg eventuelle ekstrafunktioner.

Dette tænder de tilhørende indikatorer.

1. Tryk på knappen Start/Reset (Start/Nulstil) ♦, og luk lågen for at starte.
2. Når vaskeprogrammet er færdigt, afgiver opvaskemaskinen en lyd.

Strømmen slukkes automatisk efter 10 minutter.

1. Tøm kurvene.

Tøm i rækkefølge underkurven, overkurven og bestikbakken (hvis der er noget i).

Vælg et program, der passer til indholdet og mængden af snavs, med knappen PROG. (PROGRAM).

Symbol Program Beskrivelse
	Intensiv 70 °C Meget snavsede	genstande, inkl. gryder og pander
Auto	Auto 40 ~ 65 °C	Let til kraftigt snavsede ting, der bruges dagligt, automatisk detektering af mængden af snavs
	Ekspres 65 °C	Normalt snavsede, daglige genstande, med kort programtid
ECO	∅KO 45 °C	Normalt snavsede, daglige genstande, med reduceret energi- og vandforbrug
	Hurtig 50 °C Let snavset med meget kort programtid
	Fint 40 °C Let snavsede, fi ne genstande
	Forvask	Kold skylning, kun til at fjerne snavs på service, der opbevares i lang tid, eller iblødsætning af service, der tørres inden næste program kører.

Brug af forvaskefunktionen (DW-SG52)

Tryk på knappen Forvask for at bruge forvaskefunktionen.

22\_ Betjening af din opvaskemaskine

Afbrydelse af et program

Hvis du åbner lågen, mens et program er i gang, stopper programmet midlertidigt. Du skal blot lukke døren for at genoptage programmet.

Vandet i opvaskemaskinen kan være særdeles varmt.

Åbn kun lågen, hvis det er absolut nødvendigt, og vær ekstremt påpasselig.

Ændring af et program

Hvis et program allerede er startet, og du vil ændre det, skal du følge instruktionerne herunder:

Hvis fl appen på sæberummet er blevet åbnet, må du ikke ændre programmet.

1. Åbn lågen for at ændre programmet.

2. Tryk og hold på knappen Start/Reset (Start/Nulstil) ◇ i 3 sekunder for at nulstille programmet.

• Når programmet er nulstillet, udfører opvaskemaskinen en tømning på 1 minut. Du kan ændre programmet, når tømningen stopper.

• For at springe tømningsprocessen over skal du trykke på knappen Power (tænd/sluk) ⏻ for at slukke for opvaskemaskinen, og derefter trykke på knappen igen for at starte maskinen igen. Du skal vælge ekstrafunktioner igen.

• Skift programmet, og tryk på knappen Start/Reset (Start/Nulstil) ◊.

• Luk lågen for at starte et nyt program.

BRUG AF FUNKTIONEN UDSKUDT START

Du kan indstille opvaskemaskinen til at starte et program på et senere tidspunkt ved at vælge en udskydelse på mellem 1 og 24 timer (i trin på 1 time).

1. Åbn lågen, og fyld kurvene.
2. Kom den relevante mængde opvaskemiddel i sæberummet og i døren (hvis nødvendigt).
3. Tryk på knappen Power (tænd/sluk) ⏻ for at tænde for opvaskemaskinen.
4. Vælg programmet og funktioner.
5. Indstil udskydelsen med knappen Udskudt start ⏻.
6. Tryk på knappen Start/Reset (Start/Nulstil) ◇. Indikatoren Udskudt start Elyser, og uret begynder at tælle ned.
7. For at annullere funktionen Udskudt start skal du trykke og holde på knappen Start/Reset (Start/Nulstil) i 3 sekunder for at nulstille programmet.

BRUG AF DET DIGITALE DISPLAY

Det digitale display viser den resterende vasketid, statusinformationer (Udskudt start, Påfyld salt, Påfyld afspændingsmiddel og Børnesikring) samt fejlkoder.

Hvis der opstår en fejl, mens produktet kører, vises den kode, der er knyttet til fejlen, og der lyder en bip-lyd. Se afsnittet "Informationskoder" på side 30.

Tidsdisplay

Den resterende tid kan variere, også med det samme program. Dette kan skyldes forskel i vandtemperaturen, reaktiveringscyklussen og mængden og tilstanden af indholdet.

Indikatoren Påfyld salt

Hvis indikatoren "Påfyld salt" lyser, betyder det, at opvaskemaskinen snart mangler opvaskesalt, og at den skal fyldes op.

For at fylde saltbeholderen skal du se afsnittet "Påfyldning af saltbeholderen" på side 14.

Betjening af din opvaskemaskine

Betjening af din opvaskemaskine

Indikatoren Påfyld afspændingsmiddel

Hvis indikatoren "Påfyld afspændingsmiddel *" lyser, betyder det, at opvaskemaskinen snart mangler afspændingsmiddel, og at den skal fyldes op. For at fylde beholderen til afspændnigsmiddel skal du se afsnittet "Påfyldning af beholderen til afspændingsmiddel" på side 15.

BRUG AF YDERLIGERE FUNKTIONER

Intensiv zone (DW-SG97, DW-SG72 / DW-UG97, DW-UG92, DW-UG72, DW-UG62)

Brug denne funktion til meget snavset service, der er svært at få ren og til service med kraftig olie. Placer genstandene over spuledisken til den intensive zone (se afsnittet "Kontrol af delene og betjeningspanelet" på side 9), og tryk derefter på knappen Intensiv zone

Halv maskine

Til et mindre antal genstande kan du bruge over- eller underkurven alene for at spare energi. Tryk på knappen Halv maskine 1/2 for at vælge over- eller underkurven.

Multitabs

Hvis du vil bruge opvaskemiddel i form af 2-i-1-, 3-i-1- eller 4-i-1-multitabs, skal du vælge et program og derefter trykke på knappen Multitabs (Funktionen Multitabs er tilgængeligt med alle programmer med undtagelse af Forvask) Når du vælger funktionen Multitabs, slukkes indikatoren "Påfyld afspændingsmiddel".

Hygiejne

Tryk på knappen Hygiejne ⚙ for den bedst mulige hygiejne ved din opvaskemaskine. Ved slutskylningen varmes den op til 70 °C og bevarer denne temperatur i fl ere minutter. Denne funktion er tilgængelig ved alle programmer med undtagelse af Forvask ⚙ og Fint !

Børnesikring

Funktionen Børnesikring låser alle knapperne, så det valgte program ikke kan ændres.

Aktivering/deaktivering

For at aktivere eller deaktivere funktionen Børnesikring skal du trykke og holde på knappen Hygiejne i 3 sekunder. Indikatoren "Børnesikring" tændes for at indikere, at funktionen Børnesikring er blevet aktiveret. Aktivering af funktionen Børnesikring låser alle knapper.

24\_ Betjening af din opvaskemaskine

Rengøring og vedligeholdelse af opvaskemaskinen

Holder du opvaskemaskinen ren, forbedres dens ydelse, unødvendige reparationer undgås, og dens levetid forlænges.

UDVENDIG RENG∅RING

Det er bedst at fjerne udvendigt spild på opvaskemaskinen, när det sker.

Brug en blød, fugtig klud til forsigtigt at aftørre spild og støv på betjeningspanelet.

Brug ikke benzen, voks, fortynder, klorin eller alkohol. Disse kemikalier kan misfarve vaskemaskinens indre sider og medføre pletter.

Rengør ikke opvaskemaskinen ved at sprojte vand på den. I særdeleshed skal du beskytte de elektriske komponenter mod at komme i kontakt med vand.

Hvis din opvaskemaskine har et lågepanel af rustfrit stål, kan det rengøres med et rengøringsmiddel til rustfrit stål på hårde hvidevarer eller et tilsvarende produkt med en ren, blød klud.

RENG∅RING AF VASKEKAMMERET

Hvis der er kalk- eller fedtafl ejringer i vaskekammeret, skal du fjerne disse med en fugtig klud eller køre et program, der har den højeste skylletemperatur, uden at komme genstande i maskinen, og efter du har fyldt opvaskemiddel i sæbeskuff en.

Fjern ikke frontforseglingen på beholderen. Fjerner du forseglingen, kan opvaskemaskinen lække, eller der kan opstå en fejlfunktion.

RENG∅RING AF FILTRENE

1. Sluk for opvaskemaskinen.
2. Drej fi Itercylinderen mod uret for at løsne den, og tag den ud.

Rengøring og vedligeholdelse af opvaskemaskinen

Rengøring og vedligeholdelse af opvaskemaskinen

1. Adskil det grove fi Iter og mikrofi Iteret.

1. Saml fi Itrene i modsat rækkefølge i forhold til adskillelsen, monter fi Itercylinderen, og drej med uret mod lukkepilen.

Hvis fi Itercylinderen ikke lukkes korrekt, bliver ydelsen forringet.

Hvis opvaskemaskinen fortsætter med at fungere dårligt, eller det virker, som om der er klumper i strålerne, skal du rengøre spulearmene. Vær forsigtig, når du fjerner spulearmene. De kan nemt knække.

Sluk for opvaskemaskinen, inden du fjerner spulearmene.

Rengøring af spulearmene

1. Fjern indsatsen i bestikbakken (DW-SG97, DW-SG72 / DW-UG97, DW-UG92, DW-UG72) (Se afsnittet "Brug af kurvene" på side 16).

2. Drej knappen i midten af den overste spulearm mod uret, og tag armen af.

3. Løsn og fjern den motrik, der holder den øverste spulearm på plads, og fjern armen.

26_ Rengøring og vedligeholdelse af opvaskemaskinen

1. Fjern underkurven.
2. Træk sikkert den nederste spulearm opad én gang for at fjerne den.

Hvis du skal opbevare opvaskemaskinen i en længere periode, skal du først tømme den helt og derefter afmontere vandslangen.

Din opvaskemaskine kan blive beskadiget, hvis der står vand i slangerne og interne komponenter, inden den sættes til opbevaring. Efter tømning og frakobling af opvaskemaskinen skal du huske at lukke for vandforsyningsventilen og slukke for afbryderen.

Problemløsning og informationskoder

KONTROLLER DISSE PUNKTER, HVIS DIN VASKEMASKINE...

PROBLEM MULIG ÅRSAG L∅SNING
Ikke vil starte.	Lågen er ikke helt lukket. Knappen Start/Reset (Start/Nulstil) ◆ er ikke valgt.	Kontroller, at lågen er smækket og helt lukket. Tryk på knappen Start/Reset (Start/Nulstil) ◆inden du lukker lågen.
	Intet program er valgt. Vælg et program.
	Strømkablet er ikke tilsluttet. Tilslut strømkablet.
	Der tilføres ikke vand.	Kontroller, at vandforsyningsventilen er åben.
	Betjeningspanelet er låst.	Deaktiver funktionen Børnesikring for at låse betjeningspanelet op.
Har en dårlig lugt. Der står vand fra forrige cyklus.		Kom opvaskemiddel i uden at komme service i, og kør programmet Auto Auto for at rengøre opvaskemaskinen.
Indeholder overskudsvand, når programmet er færdigt.	Afl øbsslangen er foldet eller stoppet.	Udglat slangen, og fjern tilstopningen.
Indeholder resterende madpartikler fra opvasken.	Der blev valgt et forkert program.	Vælg et program, der passer til graden af snavs på servicet, som angivet i denne vejledning.
	Filteret er forurenet eller ikke fastgjort korrekt.	Rens fi literet, og sørg for, at fi ltrene er fastgjort korrekt.
	Intet opvaskemiddel, eller der anvendes ikke tilstrækkeligt opvaskemiddel.	Brug et automatisk opvaskemiddel, eller brug mere opvaskemiddel.
	Vandtrykket er for lavt.	Vandtrykket skal være mellem 0,05 MPa og 0,8 MPa.
	Dyser på spulearme er tilstoppede.	Rengør spulearmene.
	Servicet er sat forkert i.	Flyt rundt på servicet, så det har god adgang til vandet og ikke generer spulearmen og sæbeskuff en.
	Vandet er for hårdt.	Kontroller indikatoren Påfyld salt, og påfyld opvaskesalt.

PROBLEM MULIG ÅRSAG L∅SNING
Tørrer ikke servicet godt.	Der er ikke afspændingsmiddel i beholderen, eller der blev ikke brugt tilstrækkeligt afspændingsmiddel.	Kontroller beholderen og afspændingsmidlet.Kontroller indstillingen for afspændingsmiddel.
	Der blev brugt multitabs uden at vælge funktionen Multitab.	Vælg funktionen Multitab, eller brug afspændingsmiddel.
	Glas og kopper med buet bund kan rumme vand. Dette vand kan spildes på andre genstande, når du tømmer maskinen.	Når programmet er færdigt, så tøm først den nederste bakke og derefter den øverste. Så undgår du, at vand drypper fra den overste bakke ned på servicet i den nederste bakke.
Støjer for meget.	Opvaskemaskinen bipper, når låget til sæbeskuff en åbnes og under første trin ved tømning (pumpning).	Dette er en normal funktion.
	Opvaskemaskinen står ikke lige.	Sorg for, at opvaskemaskinen står lige.
	Der kommer en ‘klikkende’ lyd, fordi en arm støder mod servicet.	Flyt rundt på servicet.
Efterlader en gul eller brun fi lm på kopper eller tallerkener.	Dette kan skyldes kaff e- og terester.	Brug et program med en højere temperatur.
Har ikke tændt nogen indikatorer.	Strømkablet er ikke tilsluttet. Tilslut strømkablet.
Har ikke arme, der roterer frit.	Armene er tilstoppet med madpartikler.	Rengør armene.
Efterlader en hvid belægning på bestik eller køkkentoj efter vask.	Der blev brugt hårdt vand.	Kontroller indikatoren Påfyld salt, og at indstillingen for afspændingsmiddel er korrekt i forhold til vandets hårdhed i dit område.Kontroller, at låget på saltbeholderen er sat rigtigt på.
Starter af sig selv.(DW- SG97)	Opvaskemaskinen har ikke været tændt i mere end to dage.	Dette er en automatisk tørringscyklus, der holder SDP'en ren, og det er ikke en fejl. (Hvis du vil stoppe cyklussen, skal du trykke på knappen Power (tænd/sluk).)

Problemløsning og informationskoder

INFORMATIONSKODER

Informationskoder vises for at hjælpe dig med bedre at forstå, hvad der sker med opvaskemaskinen. Hvis nogen af koderne herunder vises, bør du vælge muligheden Nulstil og følge de pågældende instruktioner.

KODESYMBOL BETYDNING L∅SNING
bE2 Knapfejl		Kontroller, om der er trykket på nogen knap i mere end 30 sekunder.
3E, AE Intern kommunikationsfejl Sluk for apparatet, og tænd det igen.
5E Tømningsfejl		Kontroller, om afl obsslangen er stoppet eller foldet.
4E Vandforsyringsfejl		Sørg for, at vandforsyningsventilen er åben.
4E1 Varmtvandsforsyning		Sørg for, at temperaturen på det tilførte vand ikke overstiger 80 °C.
HE, HE1 Opvarmningsfejl		Sluk, og tag strømstikket ud. Luk vandforsyningsventilen, og kontakt servicecenteret.
tE Fejl ved temperatursensor
1E Fejl - lav vandstand
PE Fejl - forlob sændrer Sluk for apparatet, og tænd det igen.
LE Fejl - lækage		Sluk, og tag strømstikket ud. Luk vandforsyningsventilen, og kontakt servicecenteret.
OE	Fejl - høj vandstand

For flere informationer om fejlkoderne, eller hvis du ikke kan löse problemet med den forslåede løsning, kan du se bagsiden af denne vejledning og kontakte Samsungs kundeservicecenter.

Problemløsning og informationskoder

Programoversigt

PROGRAMOVERSIGT

Tilsmudsningsgrad	Intensiv 70 Auto 4	40-65 Ekspres 65	∅ko 45 Hurtig 50	Fin 40 Forvask
Resterende mængde madvarer	Stor Meget	lille til stor Normal	Normal Lille Lille Meget lille
Programsekvens	Forvask ►Hovedvask ►1. skylning ►2. skylning ►Varm skylning ►Tørring ►Slut	Forvask ►Hovedvask ►1. skylning ►(2. skylning) ►Varm skylning ►Tørring ►Slut	Forvask ►Hovedvask ►1. skylning ►Varm skylning ►Tørring ►Slut	Forvask ►Hovedvask ►1. skylning ►Varm skylning ►Tørring ►Slut	Hovedvask ►1. skylning ►Varm skylning ►Slut	Forvask ►Hovedvask ►1. skylning ►Varm skylning ►Tørring ►Slut	Kold skylning ►Slut
Vandforbrug (l)	17,3	9,1-18,5	11,6	10(DW-SG97,DW-SG72)10,3(DW-UG97,DW-UG92,DW-UG72,DW-UG62)12(DW-SG52)	10,5	10,1	3,7
Energiforbrug (kWh)	1,5 0,8-1,6 1,2			0,83(DW-SG97)0,90(DW-SG72)0,97(DW-SG52)0,83(DW-UG97,DW-UG92)0,93(DW-UG72)0,92(DW-UG62)	1,0	0,7	-

Opvasketiden varierer i forhold til de muligheder, du vælger, samt af trykket og temperaturen på det tilførte vand.

Tillæg

BORTSKAFFELSE AF OPVASKEMASKINEN OG HJÆLP TIL MILJ∅ET

Din opvaskemaskine er fremstillet af materialer, der kan genbruges. Hvis den skal bortskaffes, skal de lokale regler for bortskaffelse af affald overholdes. Skær strømkablet af, så apparatet ikke kan sluttes til strømmen.

Tag lågen af, så dyr og børn ikke kan blive fanget inde i apparatet.

Overskrid ikke de sæbemængder, der anbefales i sæbeproducentens anvisninger.

OVERENSSTEMMELSESERKLÆRING

Dette produkt overholder kravene i følgende direktiver:

EMC-direktiv 2004/108/EF

Lavspændingsdirektivet 2006/95/EF

SPECIFICATIONER

MODEL		DW-SG97, DW-SG72, DW-SG52 / DW-UG97, DW-UG92, DW-UG72, DW-UG62
Spænding		AC 220 ~ 240 V / 50 Hz
Type Halvintegreret / Integreret under
Vandtryk		0,05 - 0,8 MPa
Vaskekapacitet (kuverter)		14 (DW-SG97, DW-SG72 / DW-UG97, DW-UG92, DW-UG72), 13 (DW-SG52 / DW-UG62)
Nominel effekt		2000 ~ 2300 W
Dimensioner 598 mm (B) X 817 mm (H) X 575 mm (D)
Vægt	Model	DW-SG97, DW-SG72 / DW-UG97, DW-UG92, DW-UG72	DW-SG52 / DW-UG62
	Udpakket gk 5,44gk	0,64
	Emballeret gk 5,74gk	0,94

32_ Tillæg

Til standardtest

Figurerne herunder viser den korrekte måde at fylde kurvene baseret på de europæiske standarder (EN50242).

• Opvaskekapacitet: 14 (DW-SG97, DW-SG72 / DW-UG97, DW-UG92, DW-UG72) / 13 (DW-SG52 / DW-UG62) kuverter
  • Teststandard: EN50242/IEC60436
• Placering af overkurven: Lav
• Program: ∅ko
  • Ekstra funktioner: Ingen
• Indstilling for afspænding: 6
  • Dosering af standardopvaskemiddel
• 14 kuverter: 7 g + 28 g
• 13 kuverter: 6 g + 26.5 g
  • For placering af genstandene: se figur A, B, C.

14 kuverter

1) baseret på 280 almindelige opvaske med koldtvandstilførsel og brug af tilstande med lavt strømforbrug. Det virkelige energiforbrug afhænger af, hvorledes apparatet anvendes.

2) baseret på 280 almindelige opvaske. Det virkelige vandforbrug afhænger af, hvorledes apparatet anvendes.

3) 'Standardprogram' er en standardopvask, der er velegnet til rengoring af normalt snavset service og er det mest energieffektive program med hensyn til kombineret energi- og vandforbrug.

SP∅RGSMÅL ELLER KOMMENTARER?

		ÄP EN
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK	70 70 19 70	www.samsung.com
FINLAND	030-6227 515	www.samsung.com
FRANCE	01 48 63 00 00	www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY	06-80-SAMSUNG (726-7864)	www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786) www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsu mgpc
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

NILNO SO G∅SEB RELLE

Kodenr.: DD68-00135C-04_DA

DW-SG97, DW-UG97 Series

DW-UG92 Series

Denne håndboken er laget med 100 % resirkulert papir.

tenk deg mulighetene

Oppvaskmaskiner fra Samsung har de kraftigste fi ltreringssystemene i sin klasse.

3. Kondenstørkingsteknologi (DW-SG72, DW-SG52 / DW-UG72, DW-UG62)

Følg dem eksplisitt.

Ikke la døren stå åpen unødvendig da du kan snuble i den.

Før du konfi gurerer apparatet må du se om det har synlige skader utenpå. Du må ikke under noen omstendigheter bruke et skadet apparat. Et skadet apparat kan være farlig.

Før du kobler til apparatet må du kontrollere at tilkoblingsdataplaten (spenning og belastning) samsvarer med hovedstrømforsyningen. Hvis du er i tvil, kontakter du en kvalifi sert tekniker.

Plastrøret til vanntilkoblingen inneholder en elektrisk komponent. Røret må ikke senkes i vann.

Det er elektriske kabler i slangen til vannstopperen. Aldri forkort vanninntaksslangen, selv om den er for lang.

Ikke koble jordledningen til et avløpsrør i plast, en gassledning eller et varmtvannsrør.

Feil tilkobling til jordingsleder kan føre til elektrisk støt.

Kontakt en kvalifi sert elektriker eller tekniker hvis du er usikker på om oppvaskmaskinen din er skikkelig jordet.

Ikke endre støpselet som følger med oppvaskmaskinen. Hvis det ikke passer i uttaket, får du et skikkelig uttak installert av en kvalifi sert elektriker.

• Oppvaskmaskinen kan være koblet til en kaldt- eller varmtvannsforsyning, maks 60 °C.
• En stoppekran med en 3/4" utvendig gjenge må være montert på kranen.
• Vanntrykket må være på mellom 0,05 MPa og 0,8 MPa. Hvis vanntrykket er for lavt, kan ikke vannforsyningsventilen fungere skikkelig, og det fører til at oppvaskmaskinen slås av. Hvis vanntrykket er for høyt, må det monteres en trykkreduksjonsventil.

Du kan redusere risikoen for lekkasjer og vannskader ved å:

Det er koblet til vannforsyningsslangen og stopper vannstrømmen automatisk i tilfelle skader på slangen.

Vannstopperen er en elektrisk komponent.

• Pass på så du ikke skader vannstopperen.
- Ikke bøy eller vri vannforsyningsslangen som er koblet til vannstopperen.

1. Roter saltbeholderhetten med klokken til den er helt stengt.

Dette hindrer at det kommer vann fra den øvre kurven ned i den nedre kurven.

BRUKE PROGRAMVALGKNAPPENE

Vannet i oppvaskmaskinen kan være ekstremt varmt.

1. Demonter det grove fi iteret og mikrofi iteret.
