Produkttype	2.1-kanals soundbar-system med trådløs subwoofer
Modelnavn	HW-R660
Mål soundbar (BxHxD)	1060.0 x 59.0 x 87.5 mm
Vægt soundbar	2.9 kg
Mål subwoofer (BxHxD)	200.0 x 353.0 x 302.0 mm
Vægt subwoofer	6.0 kg
Soundbar-forstærker nominel udgang	30W x 6 (180W i alt)
Subwoofer-forstærker nominel udgang	160W
Strømforsyning	DC 24V (via ekstern adapter)
Samlet standby-strømforbrug	2.0 W
Understøttede lydformater	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
USB-afspilning	MP3, WMA, AAC, WAV, OGG (via microUSB til USB-adapter)
Bluetooth-version	Standard Bluetooth (A2DP, SBC codec)
Trådløs rækkevidde	Op til 10 meter (frit udsyn)
HDMI-indgang/-udgang	1x HDMI IN, 1x HDMI OUT (TV-ARC)
Optisk indgang	1x Digital Audio In (Optisk)
Analogue indgang	1x AUX In (3,5 mm)
Lydtilstande	Standard, Surround Sound, Spil, Smart
Særlige funktioner	Auto Power Link, Anynet+ (HDMI-CEC), Bluetooth Power On, Volume Restriction, 7-bånds EQ, Audio Sync (0-300 ms forsinkelse)
Vægmonterbar	Ja (beslag medfølger)
Driftstemperatur	+5°C til +35°C
Driftsfugtighed	10 % ~ 75 %
Medfølgende tilbehør	Fjernbetjening, vægmonteringsguide, beslag, skruer, strømadapter og -kabel, subwoofer

Ofte stillede spørgsmål - HW-R660 SAMSUNG

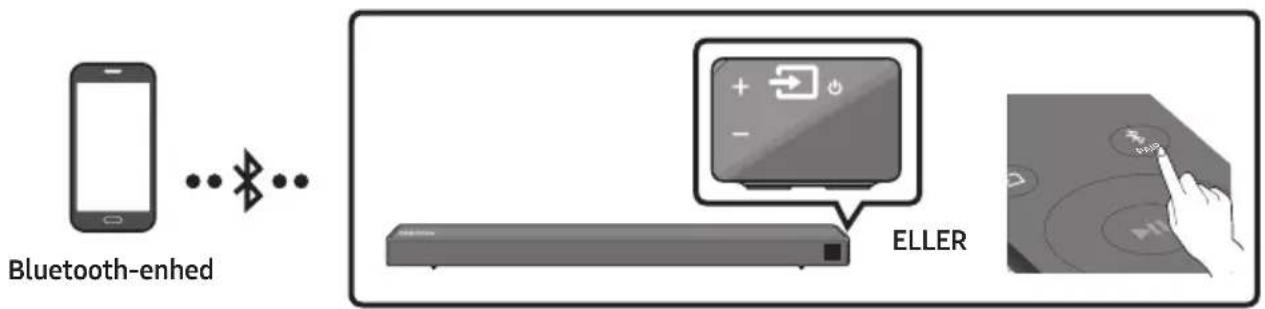

Hvordan tilslutter jeg soundbaren trådløst til mit TV?

Tryk på PAIR-knappen på fjernbetjeningen for at gå i BT PARING-tilstand. På dit TV skal du gå til Bluetooth-indstillinger og vælge "[AV] Samsung Soundbar R6-Series" fra listen. Når den er tilsluttet, afspilles TV-lyden via soundbaren.

Hvad skal jeg gøre, hvis subwooferen ikke opretter forbindelse automatisk?

Først skal du kontrollere, at både soundbaren og subwooferen er tændt. Tryk og hold ID SET-knappen på bagsiden af subwooferen i 5 sekunder, indtil den røde LED slukker og blinker blåt. Tryk derefter og hold Op-knappen på fjernbetjeningen i 5 sekunder. Soundbaren viser ID SET og opretter automatisk forbindelse; subwooferens LED bliver konstant blå.

Kan jeg styre soundbaren med mit TV-fjernbetjening?

Ja, hvis du har et Samsung TV, skal du indstille TV-lyden til eksterne højttalere. For andre mærker skal du trykke og holde WOOFER-knappen på fjernbetjeningen i 5 sekunder gentagne gange, indtil "ALL-TV REMOTE" vises. Brug derefter din TV-fjernbetjening til at justere lydstyrken.

Hvordan justerer jeg subwooferens lydstyrke?

Brug WOOFER-knappen på fjernbetjeningen. Skub den op for at øge eller ned for at mindske subwooferens lydstyrke. Den kan indstilles mellem -12 og +6, eller til 0 ved at trykke på midten.

Hvad er Auto Power Link-funktionen?

Auto Power Link tænder automatisk soundbaren, når du tænder dit TV, forudsat at soundbaren er tilsluttet via et optisk kabel. For at slå det til eller fra skal du trykke og holde Venstre-knappen på fjernbetjeningen i 5 sekunder.

Hvordan opdaterer jeg soundbar-firmwaren?

Download den nyeste firmware fra Samsungs hjemmeside (www.samsung.com/support) og gem den på et USB-drev. Tilslut USB-drevet til soundbaren ved hjælp af et microUSB til USB-adapterkabel (sælges separat). Tænd for soundbaren; den viser "UPDATE" og opdaterer automatisk. Efter afslutning skal du om nødvendigt nulstille subwooferforbindelsen.

Hvilke lydformater understøttes via USB?

USB-porten understøtter MP3, WMA, AAC, WAV og OGG-filer. For detaljeret kompatibilitet med bithastighed og samplingshastighed henvises til brugervejledningen. Bemærk, at USB-porten er microUSB, så et adapterkabel er nødvendigt.

Hvorfor er der ingen lyd fra soundbaren?

Kontroller, om soundbaren er slået fra (tryk på VOL-knappen for at slå lyden til igen). Sørg for, at den korrekte indgangskilde er valgt. Ved TV-tilslutning skal du kontrollere, at TV'ets lydudgang er indstillet til eksterne højttalere. Hvis du bruger Bluetooth, skal du sørge for, at enheden er parret og inden for rækkevidde.

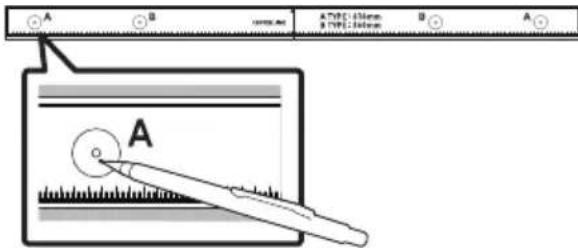

Hvordan monterer jeg soundbaren på væggen?

Brug den medfølgende vægmonteringsguide og beslag. Marker skruepositioner på væggen ved hjælp af guiden, bor huller, sæt om nødvendigt rawplugs i, og fastgør holder-skruerne. Fastgør beslagene til soundbaren med skruer, hæng derefter soundbaren på holder-skruerne og skub ned for at låse.

Kan jeg tilslutte baghøjttalere til denne soundbar?

Ja, du kan købe det valgfri Samsung trådløse baghøjttalersæt (SWA-8500S) og tilslutte det trådløst. Følg parringsinstruktionerne i manualen: Tryk på ID SET på modtagerenheden, og hold derefter Op-knappen på fjernbetjeningen i 5 sekunder.

BRUGSANVISNING HW-R660 SAMSUNG

Se nedenstående tabel med forklaring af symboler, som kan forefindes på dit Samsung-produkt.

	FORSIGTIGRI SIKO FOR ELEKTRISKST∅D. MÅ IKKE ÅBNES
	Dette symbol indikerer, at der findeshøjspænding inden i. Det er farligt medenhver form for kontakt med nogenintern del i dette produkt.
	Dette symbol angiver, at vigtigedokumenter om betjening ogvedligeholdelse er vedlagt detteprodukt.
	Klasse II produkt: Dette symbolangiver, at der ikke kræves ensikkerhedsforbindelse til elektrisk jord(jordforbindelse).Hvis dette symbol ikke er til stede på etprodukt med et strømkabel, SKALproduktet have en sikker jordforbindelse.
	Vekselstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol ervekselstrømsspænding.
	Jævnstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol erjævnstrømsspænding.
	Advarsel, Se brugervejledning: Dettesymbol anmoder brugeren om, at sebrugervejledningen for yderligeresikkerhedsrelaterede oplysninger.

FORSIGTIG

ADVARSEL

- For at reducere risikoen for brand eller elektrisk stød må enheden ikke udsættes for regn eller fugt.

FORSIGTIG

• FOR AT FORHINDRE ELEKTRISK ST∅D, SKAL STIKKETS BREDE FLADE STIKBEN PASSE I DEN BREDE ÅBNING OG SÆTTES HELT IND.
• Dette apparat skal altid tilsluttes en stikkontakt med jordforbindelse.
• For at afbryde apparatet fra strømmen skal stikket fjernes fra stikkontakten. Derfor skal stikkontakten være tilgængelig.
• Udsæt ikke apparatet for dryp eller sprøjt. Anbring ikke objekter, der er fyldt med væske, såsom vaser, på apparatet.
• For at slukke helt for apparatet, skal du trække strømstikket ud af stikkontakten. Derfor bør der altid være klar og let adgang til strømstikket.

FORHOLDSREGLER

1. Sørg for, at vekselstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder på undersiden af produktet. Installer dit produkt vandret på et forsvarligt underlag (møbel) med tilstrækkelig plads omkring til ventilation 7\~10 cm. Sørg for, at ventilationshullerne ikke er blokeret. Anbring ikke enheden på forstærkere eller andet udstyr, der kan blive varmt. Denne enhed en konstrueret til vedvarende brug. For at afbryde enheden helt skal du fjerne stikket fra stikkontakten. Fjern enheden, hvis du har planer om, at den ikke skal bruges i lang tid.
2. Fjern stikket fra stikkontakten i tordenvejr. Strømspidser pga. lyn kan beskadige enheden.
3. Udsæt ikke enheden for direkte sollys eller andre varmekilder. Dette kan medføre, at enheden overophedes og ikke fungerer korrekt.

4. Beskyt produktet mod fugt (f.eks. fra vaser) og stærk varme (f.eks. varm apparater) eller udstyr, der skaber stærke magnetiske eller elektriske felter. Kobl strømkablet fra stikkontakten, hvis enheden ikke fungerer korrekt. Dit produkt er ikke beregnet til kommerciel anvendelse. Dette produkt er kun beregnet til personligt brug. Der kan forekomme fugtdannelse, hvis dit produkt eller din disk har været opbevaret ved lave temperaturer. Hvis du transporterer enheden om vinteren, skal du vente ca. 2 timer, indtil den har opnået rumtemperatur, inden du anvender den.

5. Batterierne, der anvendes i dette produkt, indeholder kemikalier, der er miljøskadelige. Bortskaf ikke batterier sammen med almindeligt husholdningsaffald. Bortskaf ikke batteriet i ild. Batterierne må ikke kortsluttes, adskilles eller overophedes. Der er eksplosionsfare, hvis batterier monteres forkert. Udskift kun med samme eller tilsvarende type.

OM DENNE BRUGERVEJLEDNING

Brugermanualen er delt op i to dele: denne enkle BRUGERVEJLEDNING på papir og en detaljeret KOMPLET BRUGERVEJLEDNING, der kan downloades.

Denne brugervejledning omhandler sikkerhedsinstruktioner, produktinstallation, komponenter, tilslutninger og produktspecifikationer.

Du kan få adgang til den KOMPLET BRUGERVEJLEDNING på Samsungs online kundesupportcenter ved at scanne QR-koden. Hvis du vil se vejledningen på din pc eller mobile enhed, kan du downloade vejledningen i dokumentformat fra Samsungs websted. (http://www.samsung.com/support)

Design og specifikationer kan ændres uden varsel.

INDHOLD

01 Kontrol af komponenterne 2

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier) ____ 2

02 Produktoversigt 3

Soundbar frontpanel/højre sidepanel 3

Soundbar nederste panel ____ 4

03 Sådan oprettes der forbindelse til Soundbaren 5

Tilslutning af strøm ____ 5

Sådan sluttes Soundbaren til subwooferen ____ 6

- Automatisk tilslutning mellem subwooferen og Soundbar ____ 6

- Manuel tilslutning af subwooferen, hvis automatisk tilslutning mislykkes ____ 7

Sådan sluttes SWA-8500S (sælges separat) til en Soundbar 8

04 Tilslutning til dit TV 10

Metode 1. Tilslutning via et kabel ____ 10

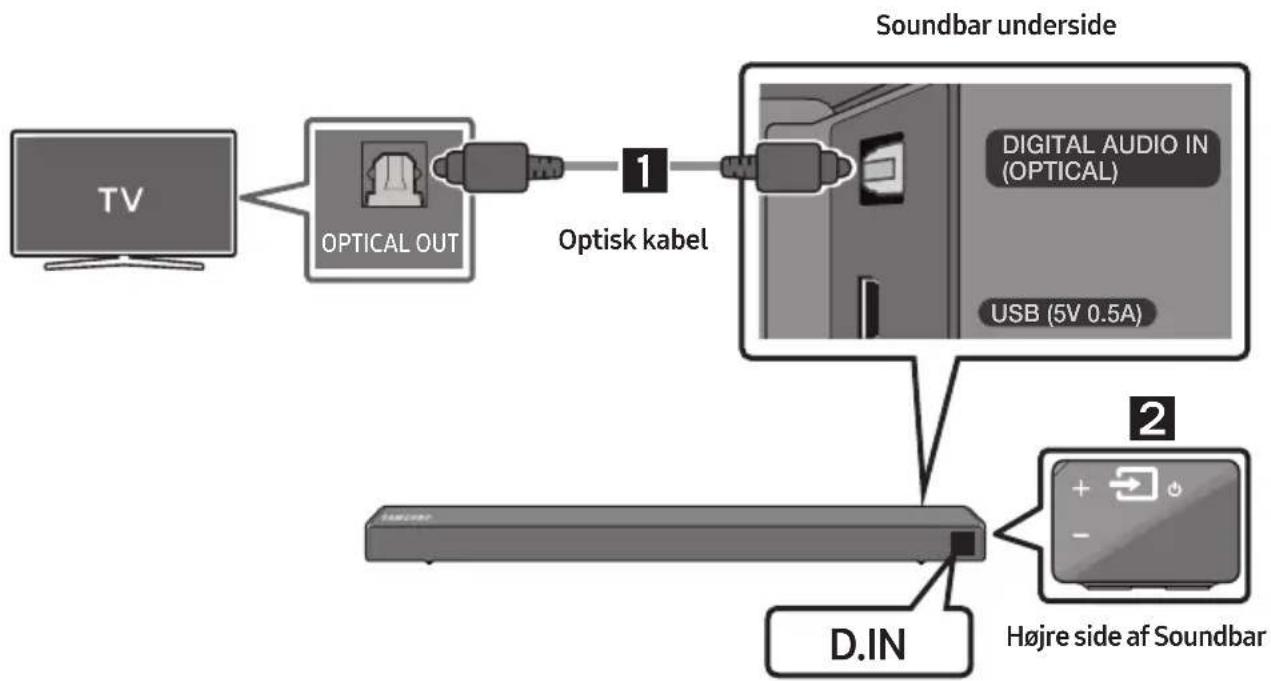

– Tilslutning ved hjælp af et optisk kabel ____ 10

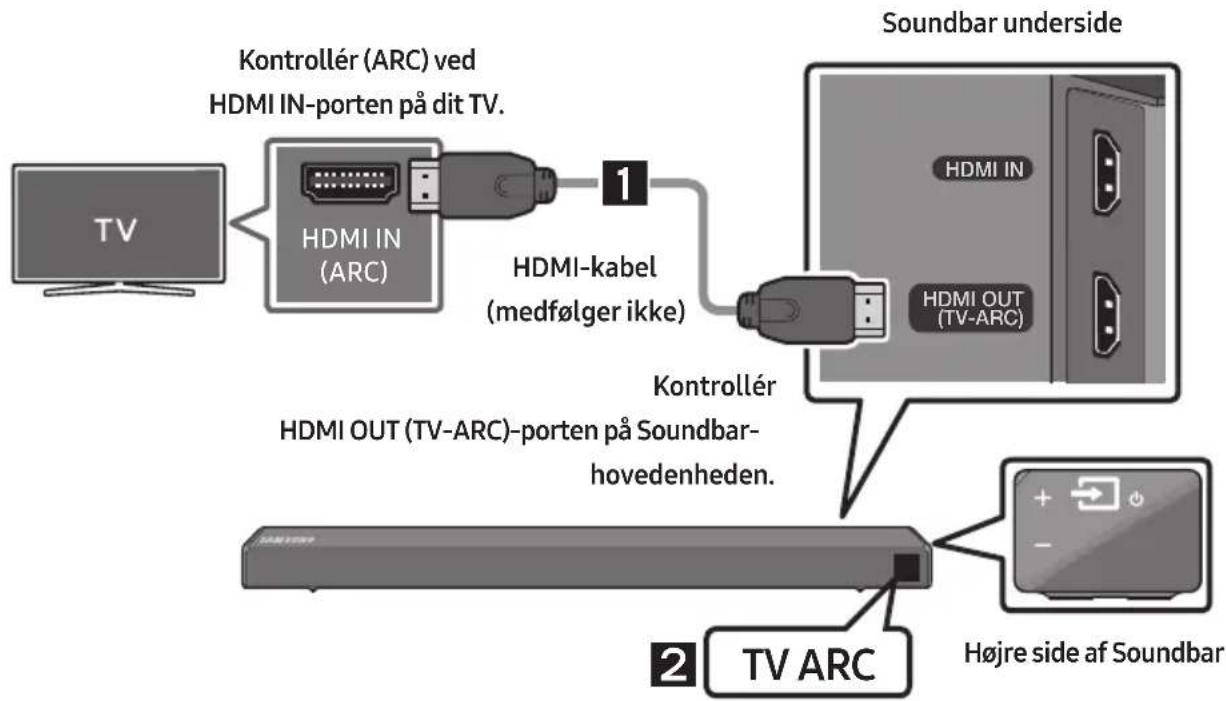

- Tilslutning af TV ved hjælp af et HDMI-kabel 11

Metode 2. Trådløs tilslutning ____ 12

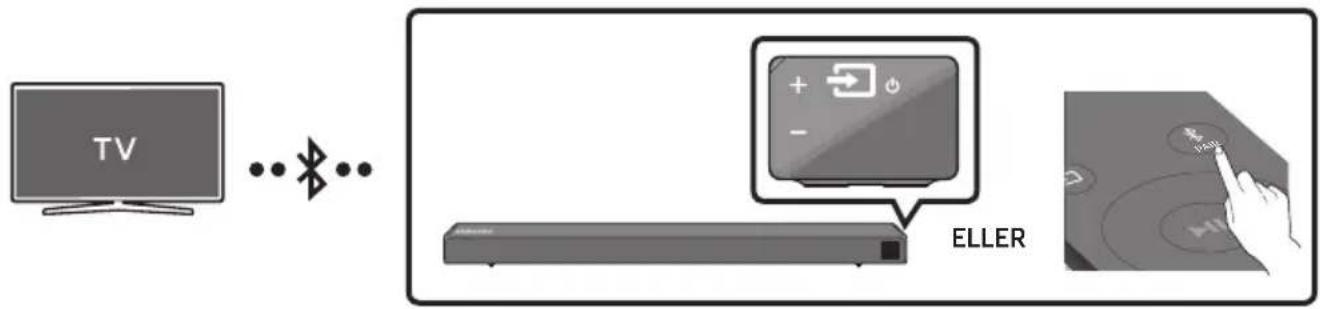

- Tilslutning af TV via Bluetooth 12

05 Sådan oprettes der forbindelse til en ekstern enhed 14

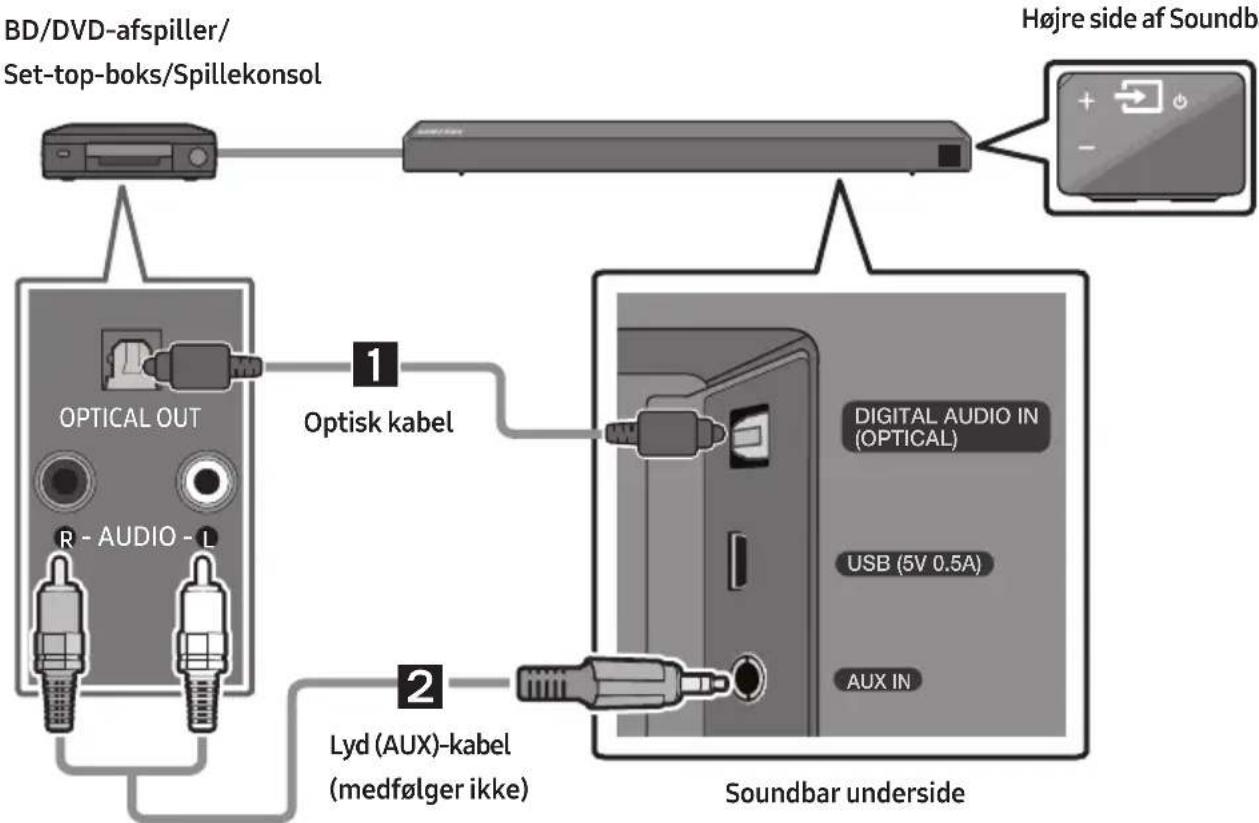

Tilslutning ved at bruge et optisk eller analogt audio (AUX)-kabel 14

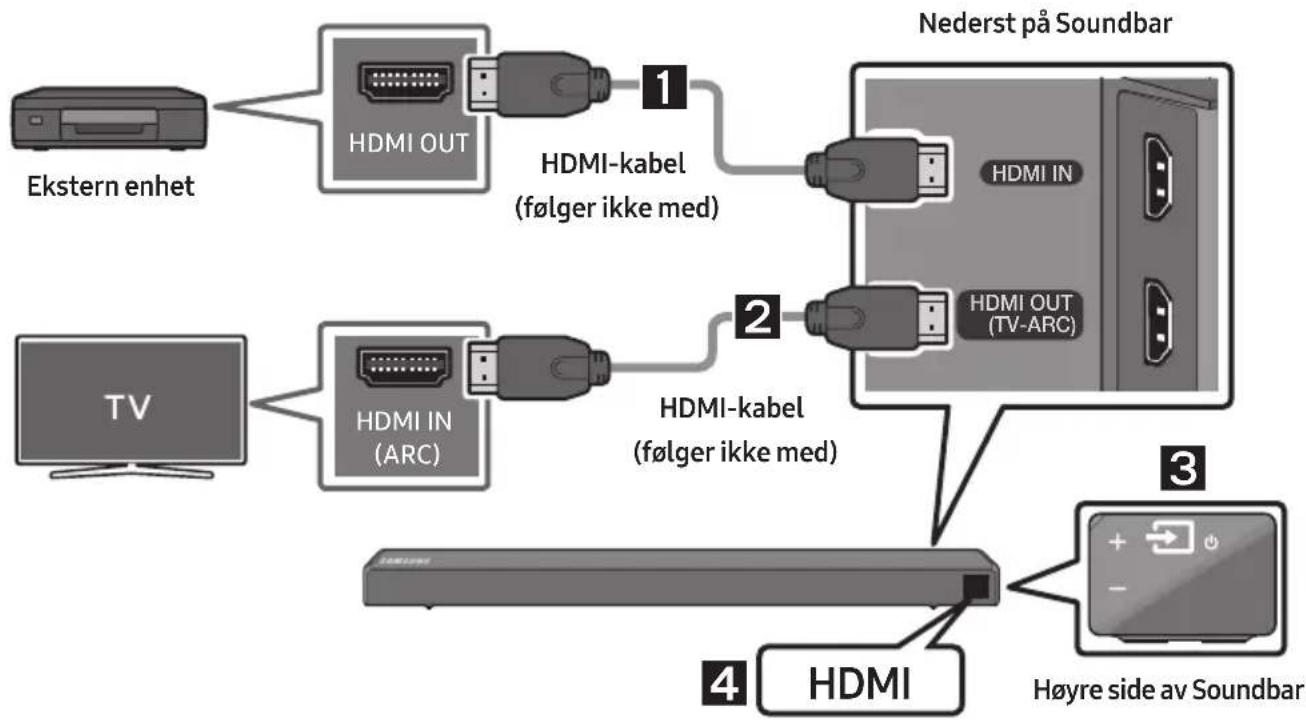

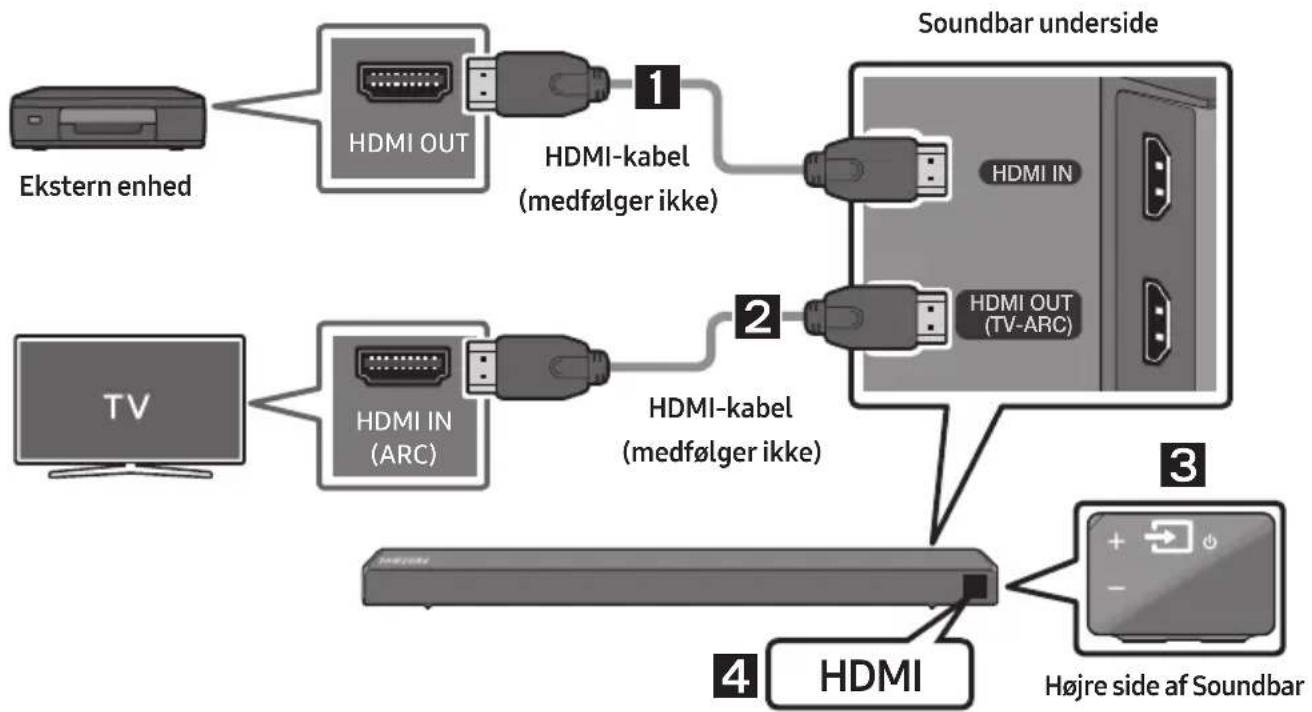

Tilslutning ved brug af et HDMI-kabel 15

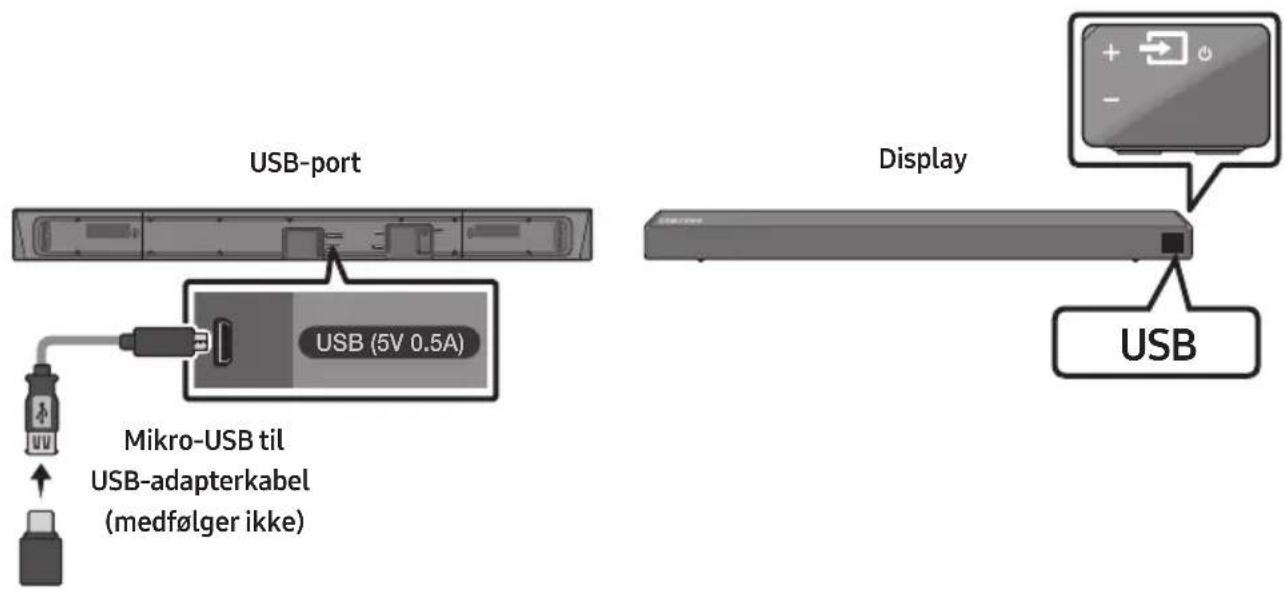

06 Tilslutning af en USB-lagerenhed 16

07 Sådan oprettes der forbindelse til en mobilenhed 18

Forbindelse via Bluetooth ____ 18

Sådan anvendes Samsung Audio Remote-app ____ 21

• Sådan installeres Samsung Audio Remote-app 21
• Sådan åbnes Samsung Audio Remote-app ____ 21

08 Brug af fjernbetjeningen 22

Sådan bruger du fjernbetjeningen ____ 22

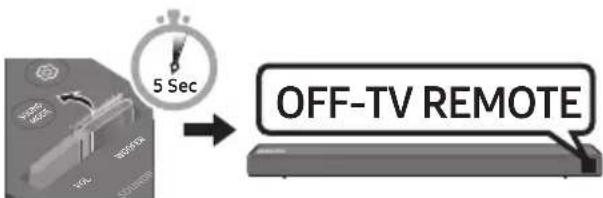

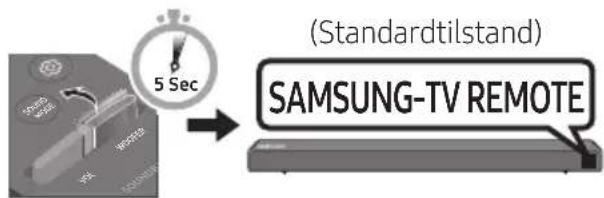

Justering af lydstyrken på Soundbar med en TV-fjernbetjening 25

Sådan bruges de skjulte knapper (knapper med flere funktioner) ____ 26

Outputspecifikationer for de forskellige tilstande for lydeffekter ____ 26

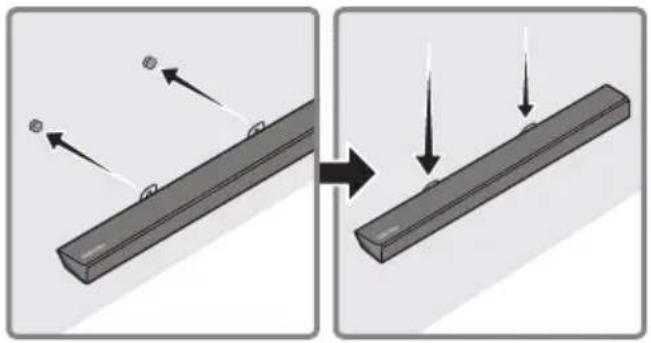

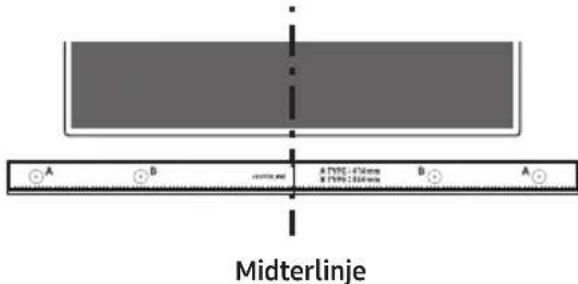

09 Sådan installerer du vægmonteringen 27

Forholdsregler ved installation 27

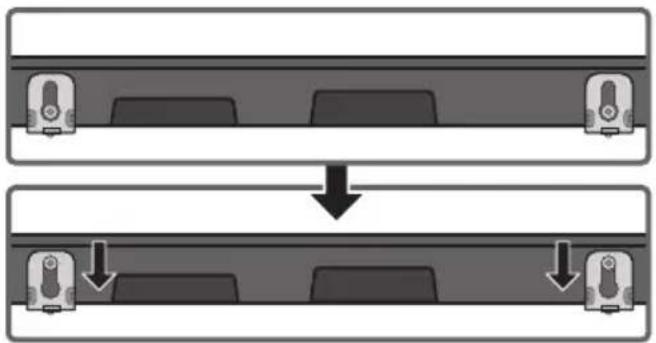

Vægmonteringskomponenter 27

10 Softwareop-datering 29

Opdateringsprocedure 30

Hvis UPDATE ikke vises 30

11 Fejlfinding 31

12 Licens 32

13 Bemærkning vedr. Open Source-licens 32

14 Vigtig note om service 32

15 Specifikationer og vejledning 33

Specifikationer 33

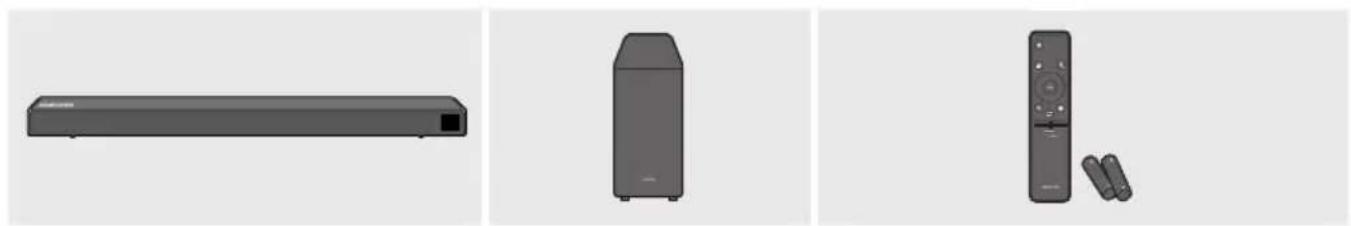

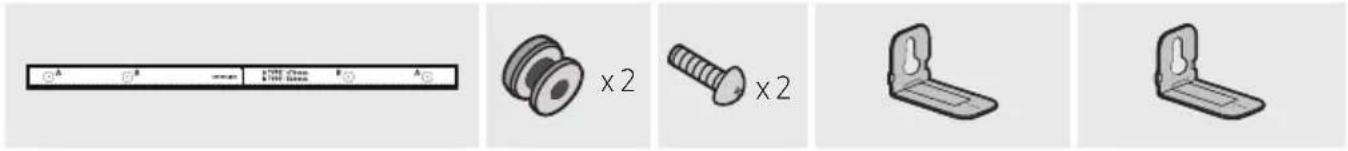

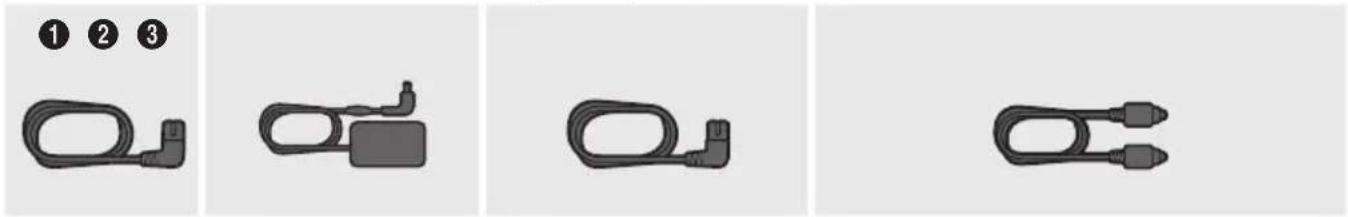

01 KONTROL AF KOMPONENTERNE

Soundbar-hovedenhed Subwoofer Fjernbetjening/Batterier

Strømkabel (Subwoofer)
Vekselstrøms-/jævnstrømsadapter (Hovedenhed)
Strømkabel (Vekselstrøms-/jævnstrømsadapter)

• Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Mærkat : Undersiden af Soundbar-hovedenheden)
• Trinnene for strømtilslutning er angivet (1, 2, 3). Hvis du vil have flere oplysninger om strømtilslutninger, skal du gå til side 5.
• Hvis du vil købe flere komponenter eller tilbehørskabler, skal du kontakte et Samsung-servicecenter eller Samsungs kundeservice.
• AC-stikket ser forskelligt ud, alt efter region, eller den kan være leveret som en integreret del af AC/DC-adapteren.
• Tilbehørets udseende kan være lidt anderledes end på illustrationerne herover.

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier)

Skyd batteridækslet i retning med pilen, indtil det er fjernet helt. Isæt 2 AA-batterier (1,5 V) vendt i den rigtige polaritetsretning. Skyd batteridækslet tilbage på plads.

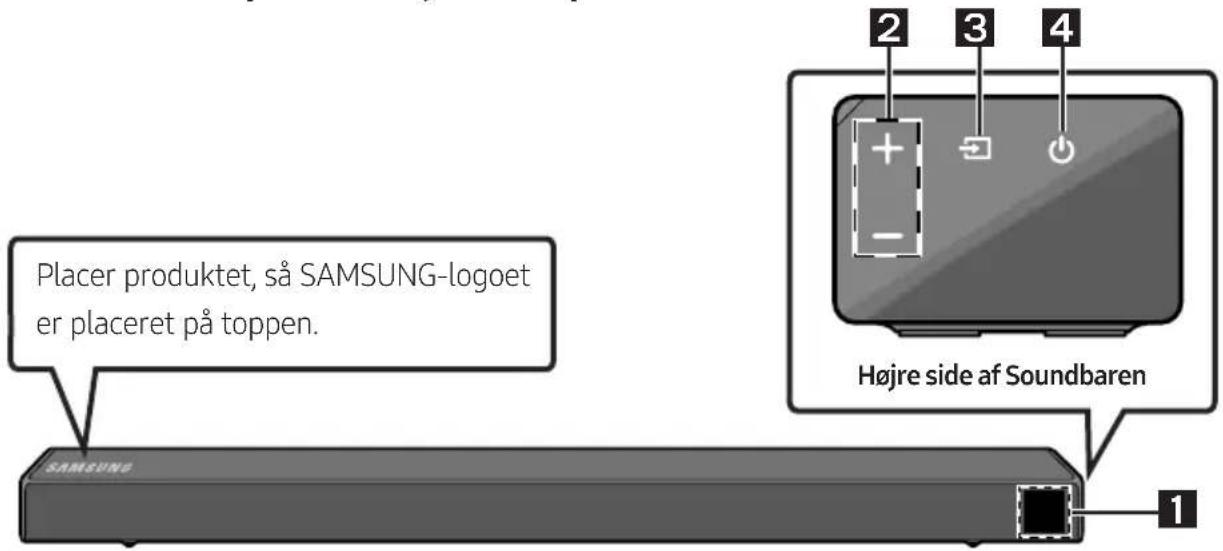

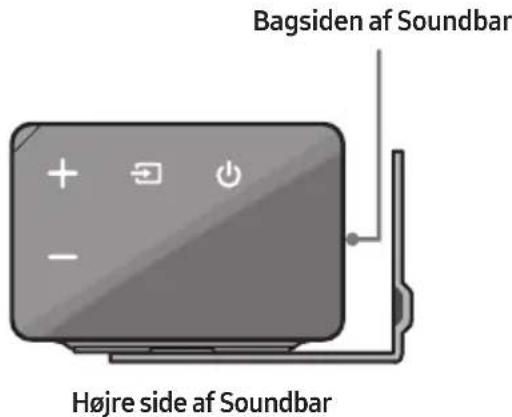

Soundbar frontpanel/højre sidepanel

1	DisplayViser produktets status og aktuelle tilstand.
2	Knappen +/- (Lydstyrke) Justerer lydstyrken.När den er justeret, vises lydstyrkeniveauet på Soundbarens display på forsiden.
3	Knappen (Kilde)Vælger kildeinputtilstand.
	Inputtilstand Display
	Optisk digitalt input D.IN
	ARC (HDMI OUT)-input	D.IN → TV ARC (Automatisk konvertering)
	AUX-input AUX
	HDMI-input HDMI
	BLUETOOTH-tilstand BT
	USB-tilstand USB
	Hvis du skal aktivere tilstanden "BT PAIRING", skal du skifte kilden til tilstanden "BT" og derefter holde knappen (Kilde)inde i mere end 5 sekunder.
4	Knappen (Tænd/Sluk)Tænder og slukker for strømmen.

• Når du tilslutter vekselstrømsledningen, virker tænd/sluk-tasten i løbet af 4 til 6 sekunder.
• Når du tænder for strømmen til denne enhed, er der en forsinkelse på 4-5 sekunder, inden den kan afspille lyd.
• Hvis du kun vil nyde lyd fra din Soundbar, skal du slukke for TV'ets højtalere i menuen til lydopsætning på dit TV. Se i brugervejledningen, der fulgte med til dit TV.

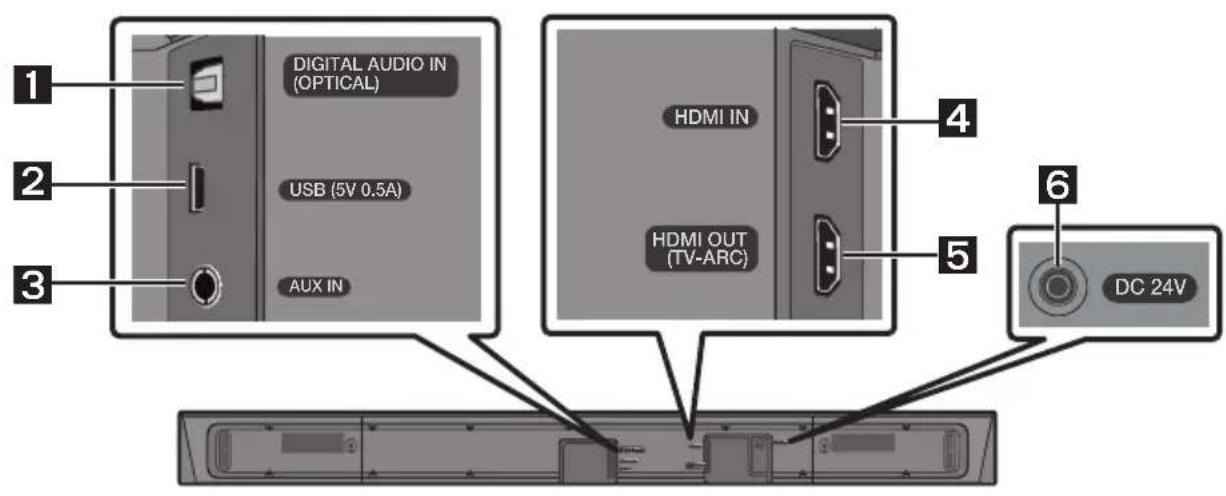

Soundbar nederste panel

1	DIGITAL AUDIO IN (OPTICAL)Tilslut til den digitale (optiske) udgang på en ekstern enhed.

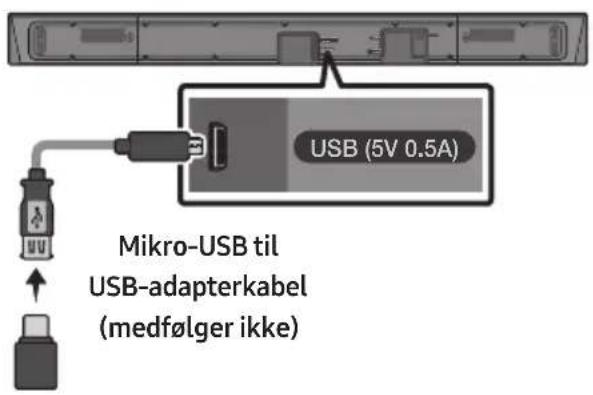

2	USB (5V 0.5A)Tilslut en USB-enhed her for at afspille musikfiler på USB-enheden gennem Soundbar.
3	AUX INTilslut til det analoge output af en ekstern enhed.
4	HDMI INTilfører digitale video- og audiosignaler ved samtidig brug af et HDMI-kabel.Tilslut til HDMI-udgangen på en ekstern enhed.
5	HDMI OUT (TV-ARC)Tilslut til HDMI (ARC)-stikket på et TV.
6	DC 24V (Strømforsyning Ind)Tilslut vekselstrøms-/jævnstrømsadapter.

• Når AC/DC-adapterledningen skal tages ud af en stikkontakt, skal du trække i stikket. Undlad at trække i ledningen.
• Undlad at slutte denne enhed eller andre komponenter til et vekselstrømstik, før alle komponenterne er sluttet til hinanden.

03 SÅDAN OPRETTEs DER FORBINDELSE TIL SOUNDBAREN

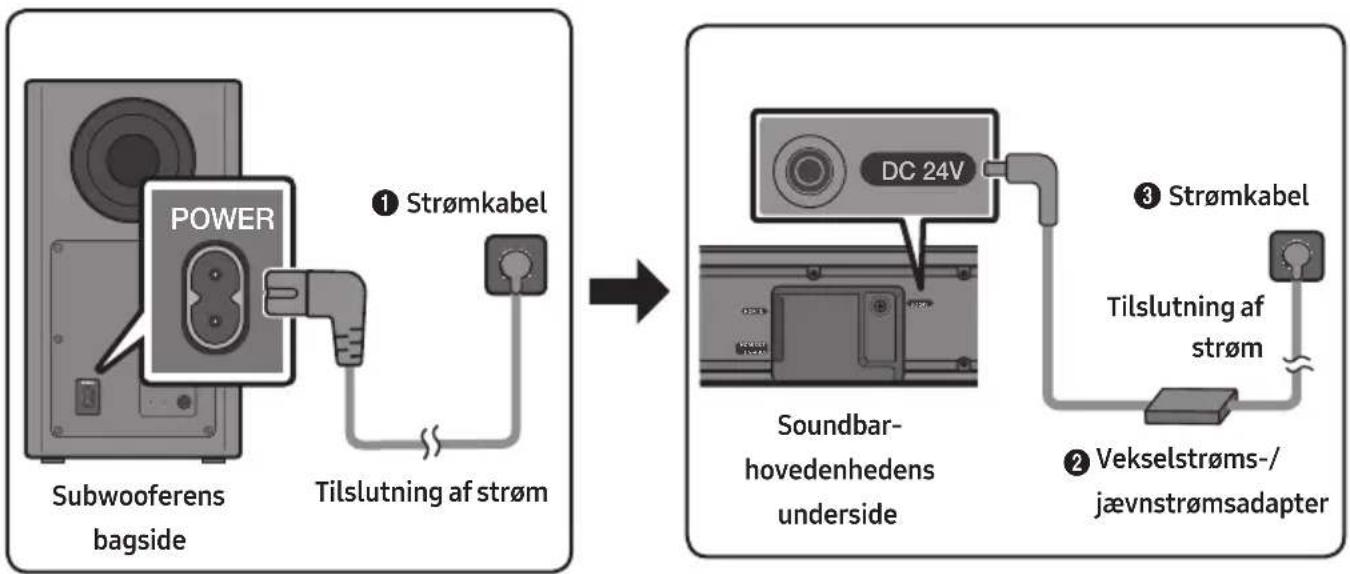

Tilslutning af strøm

Brug strømkomponenterne (①, ②, ③) til at tilslutte subwooferen og Soundbaren til en stikkontakt i følgende rækkefølge:

- Du kan finde flere oplysninger om den påkrævede strømforsyning og strømforbrug, der findes på produktetiketten. (Etiket: Soundbar-hovedenhedens underside)

- Sørg for, at vekselstrøms-/jævnstrømsadapteren ligger fladt på et bord eller på gulvet. Hvis vekselstrøms-/jævnstrømsadapteren placeres, så ledningens stik vender opad, kan der trænge vand eller andre fremmedlegemer ind i adapteren og føre til, at adapteren ikke fungerer korrekt.

Sådan sluttes Soundbaren til subwooferen

Når subwooferen er tilsluttet, kan du nyde en fyldig baslyd.

Automatisk tilslutning mellem subwooferen og Soundbar

Når du tænder for strømmen efter at have tilsluttet strømkablerne til Soundbar og subwooferen, tilsluttes subwooferen automatisk til Soundbar.

- Når automatisk sammenkobling er afsluttet, tændes de blå indikatorlys bag på subwooferen.

LED Status	Beskrivelse Opløsning
Blå	Til Tilsluttet (normal aktivitet) -
	Blinker Gendanner forbindelsen		Kontrollér, om netledningen i Soundbar-hovedenheden er korrekt tilsluttet, eller vent ca. 5 minutter. Hvis indikatoren fortsat blinker, skal du prøve at tilslutte subwooferen manuelt. Se side 7.
Rød Til		Standby (med Soundbar-hovedenheden slukket)	Kontrollér, om strømkablet til Soundbar-hovedenheden er tilsluttet korrekt.
		Tilslutningen mislykkedes	Tilslut igen. Læs instruktionerne for manuel tilslutning på side 7.
Rød og blå	Blinker Fej.		Find kontaktoplysningerne til Samsung-servicecenteret i brugervejledningen.

Manuel tilslutning af subwooferen, hvis automatisk tilslutning mislykkes

Før udførelse af den manuelle tilslutningsprocedure nedenfor:

• Kontrollér, om Soundbar og subwooferens strømkabler er tilsluttet korrekt.

• Sørg for, at Soundbar er tændt.

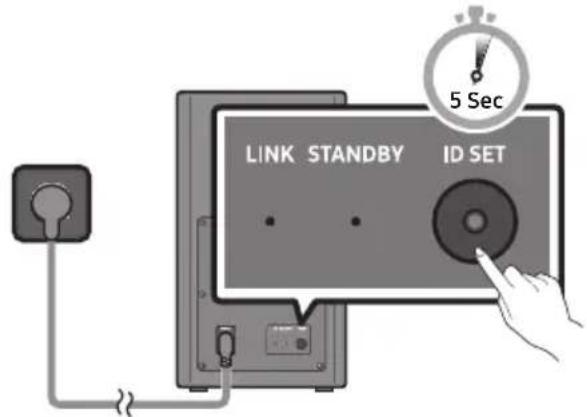

• Hold ID SET inde bag på subwooferen i mindst 5 sekunder.

- Den røde indikator bag på subwooferen slukkes, og det blå indikatorlys blinker.

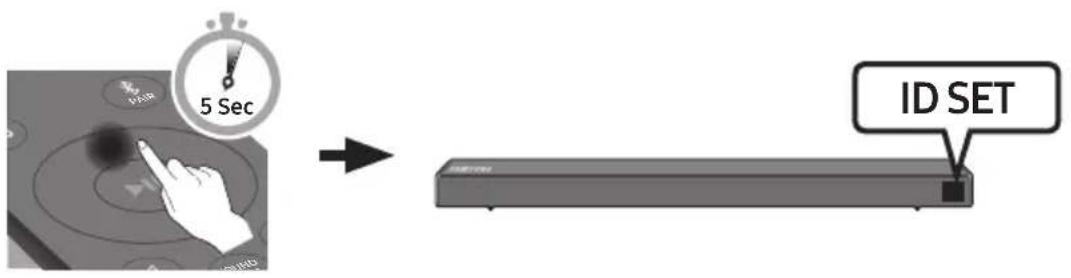

1. Tryk på knappen Op på fjernbetjeningen, og hold den inde i mindst 5 sekunder.

2. Beskeden ID SET vises kortvarigt på Soundbaren og forsvinder derefter.

3. Soundbar tændes automatisk, närID SET er fuldført.

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, när der er oprettet forbindelse mellem Soundbaren og den trådløse subwoofer.

BEMAERKNINGER

• Undlad at slutte dette produkts strømkabel eller dit tv til en stikkontakt, før alle komponenterne er sluttet til hinanden.
• Før dette produkt flyttes eller installeres, skal du sørge for at slukke for strømmen og koble ledningen fra.
• Hvis hovedenheden er slukket, skifter den trådløse subwoofer til standbytilstand og STANDBY-LED på bagsiden lyser rødt efter at have blinket blåt flere gange.
• Hvis du bruger en enhed, der anvender den samme frekvens (5,8 GHz) som Soundbaren i nærheden af Soundbaren, kan interferens forårsage lydforstyrrelser.
• Den maksimale transmissionsafstand for det trådløse signal for hovedenheden er ca. 10 meter, men dette kan variere afhængigt af driftsmiljøet. Hvis der er en væg af armeret beton eller metal mellem hovedenheden og den trådløse subwoofer, vil systemet muligvis slet ikke fungere, da det trådløse signal ikke kan trænge igennem metal.

FORHOLDSREGLER

• Der er indbygget trådløse modtagerantenner i den trådløse subwoofer. Hold enheden væk fra vand og fugt.
• Den bedste lytteoplevelse opnås ved at sikre, at der ikke er hindringer i området omkring den trådløse subwoofer og det trådløse modtagermodul (sælges separat).

Sådan sluttes SWA-8500S (sælges separat) til en Soundbar

Optimer til ægte trådløs surroundsound ved at slutte det trådløse sæt med Samsung-baghøjttalere (SWA-8500S, sælges separat) til din Soundbar.

1. Slut til trådløse modtagermodul til 2 surroundhøjttalere.

- Højttalerkablerne er farvekodede.

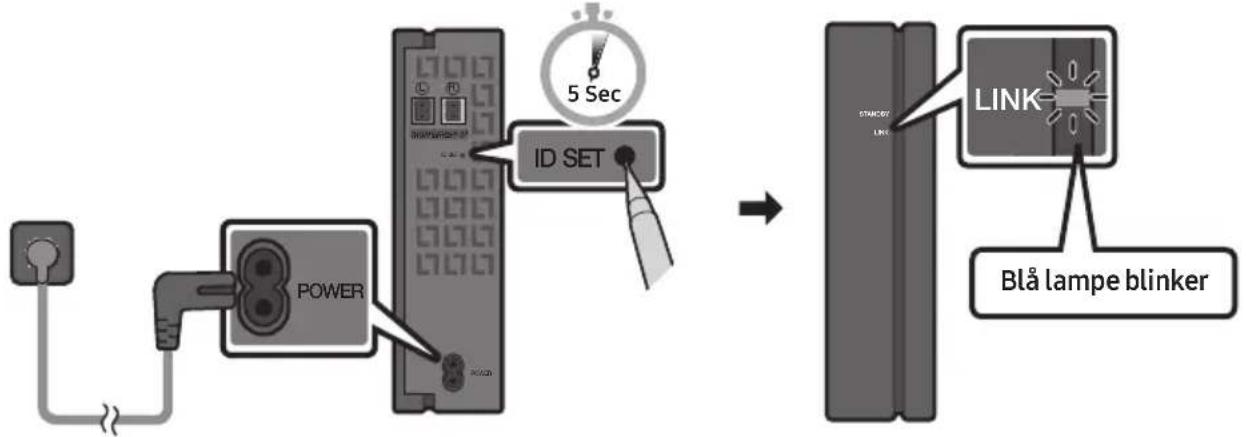

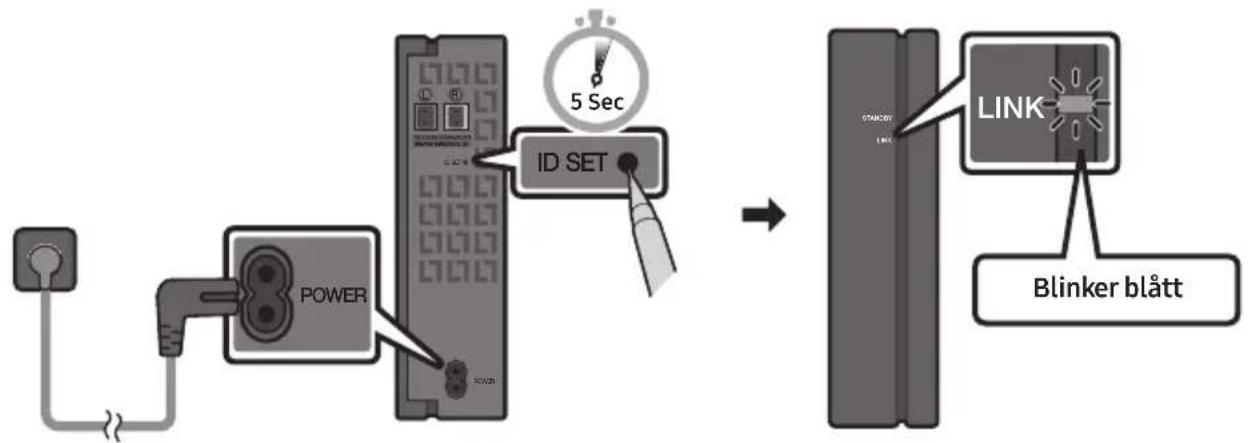

1. Kontroller det trådløse modtagermoduls standbystatus, när du har sluttet det til en stikkontakt.

- LINK-indikatoren (blå) på det trådløse modtagermodul blinker. Hvis indikatoren ikke blinker, skal du trykke på knappen ID SET på bagsiden af det trådløse modtagermodul med spidsen af et skriveredskab i 5-6 sekunder, indtil LINK-indikatoren blinker (blåt). Der findes yderligere oplysninger om indikatoren i brugervejledningen til SWA-8500S.


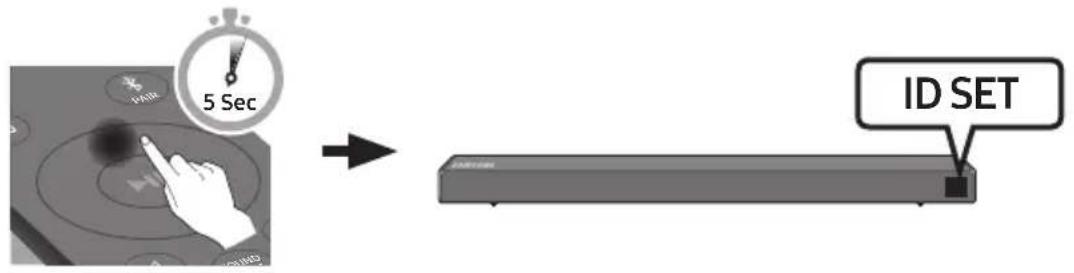

1. Tryk på knappen Op på fjernbetjeningen, og hold den inde i mindst 5 sekunder.

2. Beskeden ID SET vises kortvarigt på Soundbaren og forsvinder derefter.

3. Soundbar tændes automatisk, närID SET er fuldført.

- Hvis din Soundbar var ved at afspille musik, da der blev oprettet forbindelse til SWA-8500S, kan lyden fra wooferen "hakke", när forbindelsen oprettes.

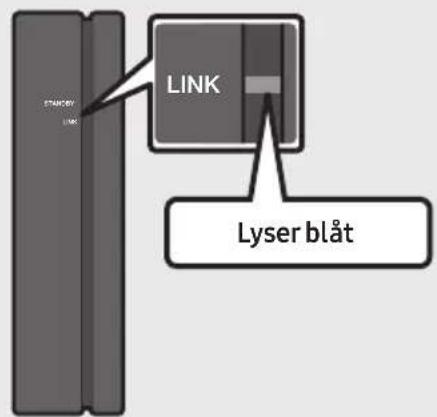

1. Kontroller, om LINK LED lyser konstant blåt (forbindelsen er oprettet).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, när der er oprettet forbindelse mellem Soundbaren og det trådløse modtagermodul.

1. Hvis SWA-8500S ikke er tilsluttet, skal du gentage proceduren i trin 2.

- Når Soundbar sluttes til en række forskellige Samsung-tv'er, kan den styres via fjernbetjeningen til tv'et.

• Denne funktion understøttes af Samsung Smart-tv'er fra 2017 og nyere, som understøtter Bluetooth ved tilslutning af Soundbar til tv'et ved hjælp af et optisk kabel.
• Med denne funktion kan du også at bruge TV-menuen til at justere lydfeltet og forskellige indstillinger, såvel som lydstyrken og deaktivering af lyd.

Metode 1. Tilslutning via et kabel

Når transmissionssignalerne er Dolby Digital og indstillingen for "Lydformatet digitalt output" er PCM på dit tv, anbefales det, at ændre indstillingen til Dolby Digital. Når indstillingen ændres, kan du opnå bedre lydkvalitet. (Tv'ets menu anvender muligvis andre ord for Dolby Digital og PCM, afhængigt af tv-producenten.)

Tilslutning ved hjælp af et optisk kabel

1. Forbind stikket DIGITAL AUDIO IN (OPTICAL) på Soundbar til stikket OPTICAL OUT på tv'et via et digitalt optisk kabel.
2. Tryk på knappen (Kilde) på panelet på højre side eller fjernbetjeningen, og vælg tilstanden "D.IN".

Auto Power Link

Auto Power Link tænder Soundbar, når TV'et er tændt.

1. Forbind Soundbar og et TV med et digitalt optisk kabel.

2. Tryk på knappen Venstre på fjernbetjeningen i 5 sekunder for at slå Auto Power Link til eller fra.

3. Auto Power Link er som standard indstillet til ON. (Du kan slå funktionen fra ved at holde knappen Venstre inde på fjernbetjeningen i 5 sekunder).

4. Afhængigt af den tilsluttede enhed fungerer Auto Power Link muligvis ikke.
5. Denne funktion er kun tilgængelig i tilstanden "D.IN".

Tilslutning af TV ved hjælp af et HDMI-kabel

1. Tænd for Soundbar og TV'et, og tilslut HDMI-kablet (medfølger ikke) som vist på billedet.

2. "TV ARC" vises i displayvinduet på Soundbar-hovedenheden, og Soundbar afspiller TV-lyden.

3. Hvis TV-lyden ikke kan høres, skal du trykke på knappen (Kilde) på fjernbetjeningen eller på højre side af Soundbar for at skifte til tilstanden "D.IN". Skærmen viser "D.IN" og "TV ARC" i rækkefølge, og der afspilles lyd på TV'et.

4. Hvis "TV ARC" ikke vises i displayvinduet på Soundbar-hovedenheden, skal du kontrollere, at HDMI-kablet (medfølger ikke) er sluttet til den rigtige port.
5. Brug lydstyrkeknapperne på TV'ets fjernbetjening til at ændre lydstyrken på Soundbar.

BEMÆRKNINGER

• HDMI er en grænseflade, der muliggør den digitale transmission af video- og lyddata med én enkelt connector.
• Hvis tv'et har en ARC-port, skal du slutte HDMI-kablet til HDMI IN (ARC)-porten.
• Vi anbefaler, at du bruger et HDMI-kabel uden kerne, hvis det er muligt. Hvis du bruger et HDMI-kabel med kerne, skal du anvende et, hvor diameteren er mindre end 14 mm.
• Anynet+ skal tændes.
• Denne funktion er ikke tilgængelig, hvis HDMI-kablet ikke understøtter ARC.

Metode 2. Trådløs tilslutning

Tilslutning af TV via Bluetooth

Når et TV tilsluttes ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Der kan kun tilsluttes ét TV ad gangen.

a. Tryk på knappen → (Kilde) på det højre panel, og vælg "BT".

"BT" skifter automatisk til "BT READY" efter et par sekunder, hvis der ikke er sluttet en Bluetooth-enhed til din Soundbar.

b. Når "BT READY" vises, skal du trykke på knappen (Kilde) på Soundbar højre panel, og holde den nede i mere end 5 sekunder for at få vist "BT PAIRING".

1. Vælg tilstanden Bluetooth på TV'et. (Du kan finde flere oplysninger i brugervejledningen til TV'et).

2. Vælg "[AV] Samsung Soundbar R6-Series" på listen på TV-skærmen. En tilgængelig Soundbar er angivet med "Need Pairing" eller "Paired" på TV'ets liste over Bluetooth-enheder. Hvis du skal tilslutte Soundbar, skal du vælge beskeden og oprette en forbindelse.

Hvis det mislykkes at tilslutte enheden

• Hvis den Soundbar, som stod på listen, og som du tidligere tilsluttede (f.eks. "[AV] Samsung Soundbar R6-Series") vises på listen, skal du slette den.
  • Gentag derefter trin 1 til 3.

BEMÆRK

- Efter du har sluttet Soundbaren til dit tv første gang, skal du anvende tilstanden "BT READY" for at tilslutte igen.

Frakobling af Soundbar-hovedenheden fra TV'et

Tryk på knappen → (Kilde) på panelet på højre side eller på fjernbetjeningen, og skift til en hvilken som helst tilstand undtagen "BT".

• Frakobling tager tid, fordi TV'et skal modtage et svar fra Soundbar. (Den påkrævede tid kan variere, afhængigt af TV-model).
• Du kan annullere den automatiske Bluetooth-forbindelse mellem Soundbaren og tv'et ved at trykke på knappen ▶II (Afspil/Pause) på fjernbetjeningen i 5 sekunder, hvis Soundbarens status en "BT READY". (Slå til → fra)

Hvad er forskellen mellem BT READY og BT PAIRING?

• BT READY : I denne tilstand kan du søge efter tv'er, der tidligere har været tilsluttet, eller tilslutte en mobil enhed til Soundbar, der tidligere har været tilsluttet.
• BT PAIRING : I denne tilstand kan du slutte en ny enhed til Soundbaren. (Tryk på knappen ✝ PAIR på fjernbetjeningen, eller hold knappen ➞ (Kilde) på højre side af Soundbaren inde i mere end 5 sekunder, mens Soundbaren er i "BT"-tilstand.)

BEMÆRKNINGER

• Hvis du bliver bedt om en pinkode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• I tilslutningstilstand for Bluetooth vil Bluetooth-forbindelsen gå tabt, hvis afstanden mellem Soundbar og Bluetooth-enheden er mere end 10 m.
• Soundbar slukker automatisk efter 20 minutter i tilstanden Klar.
• Soundbar udfører muligvis ikke Bluetooth-søgninger korrekt i følgende situationer:

– Hvis der er et stærkt elektrisk felt omkring Soundbar.
- Hvis flere Bluetooth-enheder bliver sammenkoblet samtidigt med Soundbar.
– Hvis Bluetooth-enheden bliver slukket, ikke er på plads eller er i uorden.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

05 SÅDAN OPRETTEs DER FORBINDELSE TIL EN EKSTERN ENHED

Opret forbindelse til en ekstern enhed via et kabeltilsluttet eller et trådløst netværk for at afspille den eksterne enheds lyd gennem Soundbar.

Tilslutning ved at bruge et optisk eller analogt audio (AUX)-kabel

1 Optisk kabel

① Slut DIGITAL AUDIO IN (OPTICAL) på hovedenheden til stikket OPTICAL OUT på kildeenheden med et digitalt optisk kabel.
② Vælg tilstanden "D.IN" ved at trykke på knappen ➞ (Kilde) på panelet på højre side eller på fjernbetjeningen.

2 Lyd (AUX)-kabel

① Slut AUX IN (lyd) på hovedenheden til stikket AUDIO OUT på kildeenheden med et lydkabel.
② Vælg tilstanden "AUX" ved at trykke på knappen (Kilde) på panelet på højre side eller på fjernbetjeningen.

Tilslutning ved brug af et HDMI-kabel

1. Slut et HDMI-kabel (medfølger ikke) fra stikket HDMI IN bag på produktet til stikket HDMI OUT på den digitale enhed.
2. Slut et HDMI-kabel (medfølger ikke) fra stikket HDMI OUT (TV-ARC) bag på produktet til stikket HDMI IN på dit TV.
3. Tryk på knappen → (Kilde) på panelet på højre side eller fjernbetjeningen, og vælg tilstanden "HDMI".
4. Tilstanden "HDMI" vises på Soundbar displaypanel, og der afspilles lyd.

06 TILSLUTNING AF EN USB-LAGERENHED

Du kan afspille musikfiler, der findes på lagringsenheder, gennem Soundbar.

1. Slut et mikro-USB til USB-adapterkabel til et USB 2.0 mikro-USB-hanstik (type B) på den ene side, og slut et 2.0 USB-standardhunstik (type A) i den anden ende til mikro-USB-stikket på din Soundbar.

- Mikro-USB til USB-adapterkabel sælges separat. Ved køb skal du kontakte et Samsung-servicecenter eller Samsung-kundeservice.

1. Slut din USB-enhed til hunenden af adapterkablet.

2. Tryk på knappen (Kilde) på panelet på højre side eller fjernbetjeningen, og vælg tilstanden "USB".

3. "USB" vises på display-skærmen.

4. Afspil musikfiler fra lagringsenheden gennem Soundbar.

- Soundbar slukker automatisk (Auto Power Down), hvis der ikke har været en USB-enhed tilsluttet i mere end 20 minutter.

Kompatibilitetsliste

Filtypenavn Codec Samplingsfrekvens Bithastighed
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1 kanals 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1 kanals 160kbps
*.wav	-	16kHz ~ 48kHz	op til 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Hvis der er gemt for mange mapper og filer på USB-enheden, kan der gå et øjeblik, før Soundbaren kan oprette forbindelse og afspille filer.

07 SÅDAN OPRETTEs DER FORBINDELSE TIL EN MOBILENHED

Forbindelse via Bluetooth

Når der oprettes forbindelse til en mobilenhed ved brug af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Du kan ikke oprette forbindelse til mere end én Bluetooth-enhed ad gangen.

(ELLER) a. Tryk på knappen → (Kilde) på det højre panel, og vælg "BT". "BT" skifter automatisk til "BT READY" efter et par sekunder, hvis der ikke er sluttet en Bluetooth-enhed til din Soundbar. b. Når "BT READY" vises, skal du trykke på knappen → (Kilde) på Soundbar højre panel, og holde den nede i mere end 5 sekunder for at få vist "BT PAIRING".

1. Vælg "[AV] Samsung Soundbar R6-Series" fra listen.

- Når en Soundbar er tilsluttet til Bluetooth-enheden, vises [Bluetooth-enhedsnavn] → "BT" på skærmen på forsiden.

1. Afspil musikfiler fra enheden, der er tilsluttet via Bluetooth gennem Soundbar.

Hvis det mislykkes at tilslutte enheden

• Hvis den Soundbar, som stod på listen, og som du tidligere tilsluttede (f.eks. "[AV] Samsung Soundbar R6-Series"), vises på listen, skal du slette den.
  • Gentag derefter trin 1 og 2.

BEMÆRK

- Efter du har sluttet Soundbar til dit mobilenhed første gang, skal du anvende tilstanden "BT READY" for at tilslutte igen.

Hvad er forskellen mellem BT READY og BT PAIRING?

• BT READY : I denne tilstand kan du søge efter tv'er, der tidligere har været tilsluttet, eller tilslutte en mobil enhed til Soundbaren, der tidligere har været tilsluttet.
• BT PAIRING : I denne tilstand kan du slutte en ny enhed til Soundbaren. (Tryk på knappen ✝ PAIR på fjernbetjeningen eller hold knappen ➞ (Kilde) inde i mindst 5 sekunder på højre side af Soundbaren, mens den er i tilstanden "BT".)

BEMÆRKNINGER

• Hvis du bliver bedt om en pinkode, när du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• I tilslutningstilstand for Bluetooth vil Bluetooth-forbindelsen gå tabt, hvis afstanden mellem Soundbaren og Bluetooth-enheden er mere end 10 m.
• Soundbaren slukker automatisk efter 20 minutter i tilstanden Klar.

• Soundbaren udfører muligvis ikke Bluetooth-søgninger korrekt i følgende situationer:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.
  – Hvis flere Bluetooth-enheder bliver sammenkoblet samtidigt med Soundbaren.
  – Hvis Bluetooth-enheden bliver slukket, ikke er på plads eller er i uorden.

• Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

• Din Soundbar understøtter SBC-data (44,1 kHz, 48 kHz).
• Slut kun til en Bluetooth-enhed, der understøtter funktionen A2DP (AV).
• Du kan ikke slutte din Soundbar til en Bluetooth-enhed, der kun understøtter funktionen HF (Hands Free-håndfri).
• Når du har parret din Soundbar med en Bluetooth-enhed, skal du vælge "[AV] Samsung Soundbar R6-Series" blandt enhedens scannede enheder. Listen ændrer automatisk din Soundbar til "BT"-tilstand.

- Kun tilgængelig, hvis din Soundbar er på listen med Bluetooth-enhedens parrede enheder. (Bluetooth-enheden og din Soundbar skal være parret mindst én gang tidligere.)

• Soundbar vises kun på Bluetooth-enhedens liste med søgte enheder, när din Soundbar viser "BT READY".
• Soundbaren kan ikke parres med en anden Bluetooth-enhed, hvis den allerede er i Bluetooth-tilstand og parret til en Bluetooth-enhed.

Bluetooth Power Til (SOUND MODE)

Hvis en Bluetooth-enhed, der allerede er forbundet, forsøger at oprette forbindelse til Soundbaren, när funktionen Bluetooth Power Til er slået til, og Soundbaren er slået fra, slås Soundbaren automatisk til.

1. Tryk og hold nede på knappen SOUND MODE i mere end 5 sekunder på fjernbetjeningen, mens soundbaren er tændt.
2. "ON-BLUETOOTH POWER" vises på Soundbarens display.

Frakobling af Bluetooth-enheden fra en Soundbar

Sådan kobler du Bluetooth-enheden fra din Soundbar. Se i Bluetooth-enhedens brugervejledning

• Din Soundbar bliver frakoblet.
- Når Soundbaren er frakoblet fra Bluetooth-enheden, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

Frakobling af Soundbar-hovedenheden fra Bluetooth-enheden

Tryk på knappen → (Kilde) på panelet på højre side eller på fjernbetjeningen, og skift til en hvilken som helst tilstand undtagen "BT".

- Frakobling tager tid fordi Bluetooth-enheden skal modtage et svar fra Soundbaren.

(Frakoblingstiden kan variere, afhængigt af Bluetooth-enheden)

Bluetooth er en teknologi, hvormed Bluetooth-kompatible eksterne enheder nemt kan tilsluttes med hinanden vha. en kort, trådløs forbindelse.

- En Bluetooth-enhed kan medføre støj eller fejlfunktion, afhængigt af anvendelsen, när:

• En del af kroppen er i kontakt med modtage / sendesystemet på Bluetooth-enheden eller din Soundbar.
• Der forekommer elektriske variationer fra forhindringer, der skyldes en væg, et hjørne eller kontorskillevægge.
• Der forekommer elektrisk støj fra enheder med samme frekvensområde, herunder medicinsk udstyr, mikrobølgeovne og trådløse lokale netværk.

- Par din Soundbar med Bluetooth-enheden, mens enheden er tæt på.

• Jo længere afstand mellem din Soundbar og Bluetooth-enheden, des ringere er kvaliteten. Hvis afstanden overstiger Bluetooth-driftsafstanden, mistes forbindelsen.
• I områder med ringe modtagelse fungerer Bluetooth-forbindelsen muligvis ikke korrekt.
• Bluetooth-forbindelsen fungerer kun, når den er tæt på apparatet. Forbindelsen afbrydes automatisk, hvis afstanden overskrider denne afstand. Selv med denne afstand kan lydkvaliteten forringes af genstande, som f.eks. vægge eller døre.
• Denne trådløse enhed kan forårsage elektrisk interferens under brug.

Sådan anvendes Samsung Audio Remote-app

Sådan installeres Samsung Audio Remote-app

Sådan åbnes Samsung Audio Remote-app

Du kan åbne og anvende Samsung Audio Remote-app ved at trykke på Audio Remote-ikonet på din smartenhed og derefter følge anvisningerne på skærmen.

- Samsung Audio Remote-appen er kun kompatibel med Android-mobiltelefoner og -mobilenheder med Android OS 3.0 eller nyere.

08 BRUG AF FJERNBETJENINGEN

Sådan bruger du fjernbetjeningen

1	Tænd/sluk	Tænder og slukker for Soundbar.
2	Kilde	Tryk for at vælge en kilde, der er tilsluttet til Soundbar.Tilstanden BT PAIRINGHvis du skal aktivere tilstanden “BT PAIRING”, skal du skifte kilden til tilstanden “BT” og derefter holde knappen → (Kilde)inde i mere end 5 sekunder.
3	Lydløs	Tryk på knappen → (Lydløs) for at deaktivere lyden.Tryk på knappen igen for at aktivere lyden.
4	SOUND MODE	Du kan vælge den ønskede lydeffekt ved at vælge STANDARD, SURROUND SOUND, GAME, eller SMART.Vælg tilstanden “STANDARD”, hvis du vil nyde den originale lyd.DRC (Dynamic Range Control)Gør det muligt at anvende dynamisk områdekontrol på Dolby Digital-lydspor.Tryk på knappen SOUND MODE, og hold den nede, mens Soundbar er tændt, for at slå DRC (Dynamic Range Control) til eller fra. Når der er tændt for DRC, reduceres høj lyd. (Lyden kan blive forvrænget).Bluetooth PowerDenne funktion tænder automatisk for Soundbar, når den modtager en anmodning om forbindelse fra et tidligere tilsluttet tv eller en tidligere tilsluttet Bluetooth enhed.Indstillingen er som standard slået Til.- Hold knappen SOUND MODE inde i mindst 5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

5	BluetoothPAIR	Tryk på knappen ✝ PAIR. “BT PAIRING” vises på Soundbar skærm.Du kan slutte Soundbar til en ny Bluetooth-enhed i denne tilstand ved at vælge Soundbar på Bluetooth-enhedens søgeliste.
6	Afspil/Pause	Tryk på knappen ▶II for at sætte en musikfil midlertidigt på pause.Hvis du trykker på knappen igen, afspilles musikfilen igen.Funktionen Auto Power DownEnheden slukker automatisk i følgende situationer.- Tilstanden D.IN / HDMI / BT / USB: Hvis der ikke er noget lydsignal i 20 minutter.- Tilstanden AUX:- Hvis lydkablet (AUX) er frakoblet i 20 minutter.- Hvis der ikke er nøgleinput i 8 timer når lydkablet (AUX) er tilsluttet.(Funktionen Auto Power Down kan kun slås fra, når enheden er i “AUX”-tilstand.)- Hvis du vil slå funktionen Auto Power Down fra i tilstanden “AUX”, skal du holde knappen ▶II nede i 5 sekunder. “ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN” vises på skærmen.
7	Op/Ned/Venstre/Højre	Tryk på de indikerede områder for at vælge Op/Ned/Venstre/Højre.Tryk på Op/Ned/Venstre/Højre på knappen for at vælge eller indstille funktioner.GentagHvis du skal bruge funktionen Gentag i tilstanden “USB”, skal du trykke på knappen Op.Spring musik overTryk på knappen Højre for at vælge den næste musikfil. Tryk på knappen Venstre for at vælge den forrige musikfil.Anynet+ / Auto Power LinkDu kan tænde og slukke for Anynet+ og Auto Power Link.Anynet+ og Auto Power Link slås til og fra med henholdsvis knappen Højre knappen Venstre.- Anynet+: Hvis Soundbar er sluttet til et Samsung TV gennem et HDMI-kabel, kan du styre Soundbar via en Samsung TV-fjernbetjening. Tryk på knappen Højre, og hold den inde i 5 sekunder for at skifte mellem ON og OFF for Anynet+.Auto Power Link : Hvis Soundbar er sluttet til dit TV via et digitalt optisk kabel, kan Soundbar tændes automatisk, når du tænder for dit TV. Tryk på knappen Venstre, og hold den nede i 5 sekunder for at skifte mellem ON og OFF for Auto Power Link.- Anynet+ / Auto Power Link er som standard indstillet til ON.ID SETTryk på knappen Op, og hold den nede i 5 sekunder for at fuldføre ID SET (ved tilslutning til et tilbehørselement).
		Funktion til lydstyrkebegrænsning Funktionen Begrænsing af lydstyrken beskytter hørelsen ved at begrænse lydstyrken til 20, hvis du tænder for Soundbar'en, mens lydstyrken er indstillet til over 20. - Standardværdien for funktionen Begrænsing af lydstyrken er Fra. Du skal slå den til for at aktivere den. - Når funktionen Begrænsing af lydstyrken er slået til, forbliver den aktiveret, også når der slukkes for strømmen. - For at slå Begrænsing af lydstyrken til eller fra, skal du trykke og holde Ned-knappen på fjernbetjeningen i 5 sekunder. Når Begrænsing af lydstyrken er slået fra, vises "V FREE" på displayet foran. Når funktionen er slået til, vises "V LOCK".
8	Lydstyring	Du kan vælge TREBLE, BASS eller AUDIO SYNC. · Du kan justere styrken på diskanten eller baslyden ved at vælge TREBLE eller BASS i Lydindstillinger og derefter justere lydstyrken mellem -6~+6 ved hjælp af knapperne Op/Ned. · Hold knappen (Lydstyring) inde i ca. 5 sekunder for at justere lyden i de enkelte frekvensbånd. Du kan vælge mellem 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz ved hjælp af knapperne Venstre/Højre, og alle kan justeres til en indstilling mellem -6 ~ +6 ved hjælp af knapperne Op/Ned. · Hvis videoen og lyden mellem TV'et og din Soundbar ikke er synkroniseret, skal du vælge AUDIO SYNC i lydindstillingerne og derefter indstille lydforsinkelsen til mellem 0~300 millisekunder ved at trykke på knapperne Op/Ned. (Ikke tilgængelig i tilstanden "USB"). · AUDIO SYNC understøttes kun for visse funktioner.
9	WOOFER	Skub knappen op eller ned for at justere lydstyrken for subwooferen til -12 eller mellem -6 og +6. Tryk på knappen for at indstille subwooferens lydstyrkeniveau til 0.
10	VOL	Skub knappen op eller ned for at justere lydstyrken. · Lydløs Tryk på knappen VOL for at deaktivere lyden. Tryk på knappen igen for at aktivere lyden.

Justering af lydstyrken på Soundbar med en TV-fjernbetjening

Hvis du har et Samsung-tv, kan du justere Soundbar lydstyrke ved hjælp af den IR-fjernbetjening, der fulgte med Samsung-tv'et.

Brug først tv-menuen til at indstille tv-lyden på Samsung-tv'et til eksterne højttalere, og brug derefter Samsung-fjernbetjeningen til at styre Soundbar lydstyrke. Der findes yderligere oplysninger i brugervejledningen til tv'et.

Standardtilstanden for denne funktion er kontrol via en Samsung tv-fjernbetjening. Hvis tv'et ikke er et Samsung-tv, skal du følge anvisningerne herunder for at ændre indstillingerne for denne funktion.

1. Sluk for Soundbaren.

1. Hvis du ikke vil bruge denne funktion, skal du skubbe knappen WOOFER op og holde den nede i 5 sekunder, indtil "OFF-TV REMOTE" vises på displayet.

1. Hvis du vil styre Soundbar med tv'ets fjernbetjening, skal du skubbe knappen WOOFER op og holde den nede i 5 sekunder, indtil "ALL -TV REMOTE" vises på displayet. Vælg derefter eksterne højttalere via tv-menuen.

1. Hvis du vil gå tilbage til Soundbarens standardtilstand (styring via en fjernbetjening til et Samsung-tv), skal du skubbe knappen WOOFER op og holde den oppe i 5 sekunder gentagne gange, indtil "SAMSUNG-TV REMOTE" vises i displayet.

- Hver gang du trykker på knappen WOOFER opad og holder den inde i mindst 5 sekunder, skifter tilstanden i følgende rækkefølge: "SAMSUNG-TV REMOTE" (Standardtilstand) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Denne funktion er muligvis ikke tilgængelig, afhængigt af fjernbetjeningen.

- Producenter, der understøtter denne funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Sådan bruges de skjulte knapper (knapper med flere funktioner)

Skjult knap		Referenceside
Knap på fjernbetjening Funktion
WOOFER	Fjernbetjeningen til tv'et Til/Fra (Standby)	Side 25
(Kilde)	BT-sammenkobling Side 22
I(genvt) (Afspil/Pause)	Auto Power Down Til/Fra (AUX-tilstand) Side 23
	Initialiser (Standby) Side 30
	Klar til BT Side 13
Venstre	Auto Power Link ON/OFF	Side 23
Højre	Anynet+ ON/OFF	Side 23
Op ID SET Side 23
Ned	Slå lydbegrænsning Til/Fra	Side 24
(Lydstyring)	7 bänds-EQ Side 24
SOUND MODE	DRC ON/OFF (Standby)	Side 22
	Bluetooth Power	Side 22

Outputspecifikationer for de forskellige tilstande for lydeffekter

• Samsung trådløst baghøjttalersæt kan købes separat. Hvis du vil købe et sæt, kan du kontakte den forhandler, hvor du købte Soundbaren.

09 SÅDAN INSTALLERER DU VÆGMONTERINGEN

Forholdsregler ved installation

• Installer kun på en lodret væg.
• Undlad at installere et sted med høje temperaturer eller fugtighed.
• Kontroller, at væggen kan bære produktets vægt. Hvis ikke, skal væggen forstærkes, eller du skal vælge et andet installationssted.
• Køb og brug skruer eller ankre, der er egnede til din væg (gips, jernplader, træ osv.). Hvis det er muligt, skal du fastgøre de bærende skruer i vægstolper.
• Køb vægmonteringsskruer, der passer til typen og tykkelsen af den væg, du vil montere Soundbar på.

- Diameter: M5

- Længde: 35 mm eller længere anbefales.

- Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbar på væggen.

- Sørg for, at enheden er slukket og frakoblet, før du installerer den. Ellers kan det forårsage stød.

Vægmonteringskomponenter

Vægmonteringens styreskinne

Beslag til vægmontering

1. Placer Vægmonteringens styreskinne mod væggen.

• Vægmonteringens styreskinne skal være plan.
- Hvis dit TV er monteret på væggen, skal du mindst installere Soundbar 5 cm under TV'et.

1. Sørg for, at Vægmonteringens styreskinnes midterlinje flugter med tv'ets midterlinje (hvis Soundbar monteres under tv'et), og fastgør derefter Vægmonteringens styreskinne på væggen med tape.

- Hvis Soundbar ikke monteres under et TV, placeres Midterlinje i midten af monteringspunktet.

1. Med spidsen af et skriveredskab eller en spidset blyant skal du prikke hul i midten af A-TYPE-billederne i hver ende af styreskinnen for at markere hullerne til de bærende skruer og derefter fjerne Vægmonteringens styreskinne.

1. Med det korrekte borehoved skal du bore et hul i væggen ved hvert mærke.

- Hvis mærkerne ikke svarer til sømmenes placering, skal du sørge for at indsætte de korrekte ankre eller beslag i hullerne, før de bærende skruer fastgøres. Hvis du anvender ankre eller beslag, skal du sørge for, at borehullerne passer til de ankre eller beslag, der benyttes.

1. Før en skrue (medfølger ikke) gennem hver Holderskrue, og fastgør de enkelte skruer, så de sidder stramt i hullet til den bærende skrue.

1. Installér de 2 Beslag til vægmontering i den rigtige retning på bunden af Soundbar ved at bruge 2 Skruer.

- Ved samling skal du sikre, at ophængningsdele til Beslag til Vægmontering er placeret bag på Soundbar.

1. Monter Soundbar med de tilhørende Beslag til Vægmontering ved at fastgøre Beslag til Vægmontering på Holderskruer på væggen.

1. Før Soundbar nedad som vist nedenfor, så Beslag til vægmontering hviler sikkert på Holderskruerne.

- Isæt Holderskruerne i den brede (nedre) del af Beslag til vægmontering, og før derefter Beslag til vægmontering ned, så Beslag til vægmontering hviler sikkert på Holderskruerne.

10 SOFTWAREOP- DATERING

Samsung kan muligvis tilbyde opdateringer for Soundbarsystemets firmware i fremtiden.

USB-port

Hvis der tilbydes en opdatering, kan du opdatere firmwaren ved at tilslutte en USB-enhed med firmwareopdateringen til USB-porten på din Soundbar. Du kan finde flere oplysninger om, hvordan du kan downloade opdateringsfiler, på Samsung Electronics-webstedet på (www.samsung.com → Support).

Angiv eller vælg din Soundbar-model, vælg Software og apps og derefter Downloads. Bemærk, at navnene på indstillingerne kan variere. Se vejledning i opdatering på næste side.

Opdateringsprocedure

Vigtigt: Opdateringsfunktionen sletter alle brugerindstillinger. Ved anbefaler, at du noterer alle dine indstillinger, så du let kan vælge dem igen efter opdateringen. Bemærk, at når firmwaren opdateres, bliver subwoofer-fobindelsen også nulstillet.

1. Slut et mikro-USB til USB-adapterkabel til et USB 2.0 mikro-USB-hanstik (type B) på den ene side, og slut et 2.0 USB-standardhunstik (type A) i den anden ende til mikro-USB-stikket på din Soundbar.

- Mikro-USB til USB-adapterkabel sælges separat. Ved køb skal du kontakte et Samsung-servicecenter eller Samsung-kundeservice.

1. Følg trinnene nedenfor for at downloade produktsoftwaren: Hvis du skal finde Samsung-webstedet på (samsung.com) → søg efter modelnavnet - vælg kundeservice (navnet på valgmuligheden kan skifte)

2. Gem den downloadede software på en USB-nøgle, og vælg "Udpak her" for at pakke mappen ud.

3. Sluk for Soundbaren og tilslut USB-nøglen med softwareopdateringen til hun-porten på et Mikro-USB-adapterkabel. Slut kablet til USB-porten på Soundbaren.

4. Slå Soundbaren til. Inden for 3 minutter vises "UPDATE", og opdateringen starter.

5. Når opdateringen er færdig, slukker Soundbaren. Tryk på knappen ▶II på fjernbetjeningen i 5 sekunder. "INIT" vises på skærmen og derefter slukker Soundbaren. Opdateringen er færdig.

- Dette produkt har en DUAL-BOOT-funktion. Hvis firmwaren ikke opdateres, kan du prøve at opdatere den igen.

1. Nulstil dine indstillinger.

Hvis UPDATE ikke vises

1. Sluk Soundbaren, og frakobl og tilslut derefter USB-lagringsenheden med opdateringsfilerne til Soundbarens USB-port igen.

2. Frakobl Soundbarens strømkabel, tilslut det igen, og sluk derefter Soundbaren.

BEMÆRKNINGER

- Opdatering af firmware fungerer muligvis ikke korrekt, hvis lydfiler, der understøttes af Soundbaren, lagres på USB-lagringsenheden.

- Undlad at koble strømmen fra eller at fjerne USB-enheden, mens opdateringer installeres. Hovedenheden slukker automatisk, när firmwareopdateringen er fuldført.

- Når opdaterinen er fuldført, bliver brugerindstillingerne i Soundbar'en initialiseret, så du kan vælge dine indstillinger. Vi anbefaler, at du skriver dine indstillinger ned, så du nemt kan genindstille dem efter opdateringen. Bemærk, at opdatering af firmware også nulstiller subwoofer- tilslutningen. Hvis tilslutningen til subwooferen ikke genetableres automatisk efter opdateringen, henvises der til side 6. Hvis software-opdateringen mislykkes, skal du kontrollere, om USB-nøglen er defekt.

- Mac OS-brugere skal bruge MS-DOS (FAT) som USB-format.

- Opdatering via USB er muligvis ikke tilgængeligt, afhængigt af USB-lagringsenhedens producent.

11 FEJLFINDING

Før du beder om hjælp, skal du kontrollere følgende.

Enheden tænder ikke.

Er ledningen sat i kontakten?

En funktion virker ikke, när der bliver trykket på knappen.

Er der statisk elektricitet i luften?

→Tag stikket ud, og sæt det i igen.

Der opstår lydfrafald i Bluetooth-tilstand.

→ Læs afsnittene om Bluetooth-tilslutning på side 12 og 18.

Der kommer ingen lyd.

Er der tændt for funktionen Lydløs?

→ Tryk på knappen VOL for at deaktivere funktionen.

Er lydstyrken indstillet til lav?

→ Juster lydstyrken.

Fjernbetjeningen virker ikke.

→Udskift batterierne.

Er afstanden mellem fjernbetjeningen og Soundbar-hovedenheden for stor?

→Placer fjernbetjeningen tættere på Soundbar-hovedenheden.

Den røde LED på subwooferen blinker, og der høres ikke lyd fra subwooferen.

Dette problem kan forekomme, hvis subwooferen ikke er tilsluttet til Soundbar-hovedenheden.

→ Prøv at tilslutte subwooferen igen. (Se side 6.)

Subwooferen brummer og vibrerer højlydt.

Prøv at justere subwooferens vibration.

→ Skub knappen WOOFER på fjernbetjeningen op eller ned for at justere subwooferens lydstyrke. (til -12 eller mellem -6 og +6)

12 LICENS

DOLBY

AUDIO

For at sende forespørgsler og anmodninger vedrørende Open Source kan du kontakte Samsung via e-mail ([e-mail]).

14 VIGTIG NOTE OM SERVICE

• Figurer og illustrationer i denne brugervejledning bringes kun for reference og kan være anderledes end på det virkelige produkt.
• Der opkræves muligvis et administrationsgebyr,

(a) hvis en tekniker tilkaldes på din foranledning, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning)

(b) hvis du indleverer enheden til et servicecenter, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning).

- Du får oplyst administrationsgebyrets størrelse, inden noget arbejde eller besøg i hjemmet udføres.

15 SPECIFIKATIONER OG VEJLEDNING

Specifikationer

Modelnavn HW-R660
USB 5V/0,5A
Vægt 2,9 kg
Dimensioner (B x H x D) 1060,0 x 59,0 x 87,5 mm
Driftstemperatur +5°C til +35°C
Driftsfugtighed 10 % til 75 %
FORSTÆRKERAngivet udgangseffekt	30W x 6
Understøttede afspilningsformater	LPCM 2ch, Dolby AudioTM(Understøtter Dolby® Digital), DTS
TRÅDL∅S ENHEDSOUTPUTEFFEKT
Maksimal BT-sendereffekt	100 mW ved 2,4 GHz-2,4835 GHz
Maksimal SRD-sendereffekt	25 mW ved 5,725 GHz-5,825 GHz
Navn på subwoofer PS-WR65D
Vægt 6,0 kg
Dimensioner (B x H x D) 200,0 x 353,0 x 302,0 mm
FORSTÆRKERAngivet udgangseffekt 160W
TRÅDL∅S ENHEDSOUTPUTEFFEKT
Maksimal SRD-sendereffekt	25 mW ved 5,725 GHz-5,825 GHz
Samlet strømforbrug i standby (W) 2,0W
BluetoothPortdeaktiveringsmetode	Hold knappen SOUND MODE inde i mindst5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

BEMÆRKNINGER

• Samsung Electronics Co., Ltd forbeholder sig ret til at ændre specifikationerne uden varsel.
• Værdierne for vægt og størrelse er omtrentlige.

- Hermed erklærer Samsung Electronics, at dette udstyr er i overensstemmelse med direktivet 2014/53/EU.

Hele teksten med EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: http://www.samsung.com gå til Support > søg i produktsupport, og angiv modelnavn. Udstyret kan anvendes i alle EU-lande.

[Korrekt bortskaffelse af batterierne i dette produkt]

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på batteriet, i manualen eller på emballagen betyder, at batterierne i dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. Er batterierne mærket med de kemiske symboler Hg, Cd eller Pb, betyder det, at deres indhold af kviksølv, cadmium eller bly ligger over de grænseværdier, som er fastsat i EU-direktiv 2006/66.

Hvis batterierne ikke bortskaffes korrekt, kan disse stoffer være skadelige for menneskers helbred eller miljøet.

Hjælp til med at beskytte naturens ressourcer og fremme genbrug ved at holde batterierne adskilt fra andre typer af affald og ved at indlevere dem på en genbrugsplads.

Korrekt bortskaffelse af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. For at forebygge skadelige virkninger på menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblik på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har købt produktet, ellerkommunen for nærmere oplysning om, hvor og hvordan de kan indlevere produkt og tilbehør med henblik på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandøren og følge anvisningerne i købekontrakten. Dette produkt og elektronisk tilbehør hertil må ikke bortskaffes sammen med andet erhvervsaffald.

For informationer om Samsungs miljøforpligtelser og produktspecifikke, regulativforpligtelser såsom REACH, WEEE, batterier skal du besøge:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI

KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

Den FULLSTENDIG BRUKERHÅNDBOK ligger på Samsungs kundesenter på nettet, og du kan få tilgang til den ved å skanne inn QR-koden. Hvis du vil lese veiledningen på en PC eller en mobil enhet, kan du laste den ned i dokumentformat fra Samsungs nettsider.

(http://www.samsung.com/support)

Koble til med en HDMI-kabel 15

06 Koble til en USB-lagringsenhet 16

07 Koble til en mobil enhet 18

Koble til via Bluetooth 18

Bruke Samsung Audio Remote-appen 21

- Installere Samsung Audio Remote-appen 21

- Starte Samsung Audio Remote-appen 21

Hvis UPDATE ikke vises ____ 30

11 Feilsøking 31

12 Lisens 32

1. Kontroller standbystatusen for den trådløse mottakermodulen etter at du har koblet den til en stikkontakt.

- LINK-indikatoren (blå lampe) på den trådløse mottakermodulen blinker. Hvis lampen ikke blinker, må du trykke på knappen ID SET på baksiden av den trådløse mottakermodulen med en pennespiss i 5-6 sekunder til LINK-indikatoren (KOBLING) blinker (blått). Hvis du vil vite mer om indikatoren, se brukerveiledningen for SWA-8500S.

- Hvis "TV ARC" ikke vises på displayet på Soundbar-hovedenheten, må du kontrollere at HDMI-kabelen (følger ikke med) er koblet til riktig port.

• HDMI er en funksjon som legger til rette for digital overføring av video- og lyddata med bare én kontakt
• Hvis TV-apparatet har en ARC-port, kobler du HDMI-kabelen til HDMI IN-porten (ARC-porten).
• Det anbefales å bruke en kjernefri HDMI-kabel. Hvis du bruker en HDMI-kabel med kjerne, må du bruke en kabel med en diameter som er mindre enn 14 mm.
  • Anynet+ må være aktivert.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.

Koble til med en HDMI-kabel

Hvis du har en Samsung-TV, kan du justere volumet på Soundbar med IR-fjernkontrollen som fulgte med Samsung-TV-en.

1. Hvis du vil tilbakestille Soundbar til standardmodus (styring med en Samsung-TV-fjernkontroll), trykker du opp WOOFER-knappen og holder den der i 5 sekunder flere ganger til "SAMSUNG-TV REMOTE" vises på displayet.

Hvis UPDATE ikke vises

Hvis programvareoppdateringen mislykkes, kontrollerer du om det kan være en feil med USB-minnepinnen.

Før du tar rekvirerer service, må du kontrollere følgende.

Er strømledningen koblet til en stikkontakt?

→Sett støpselet inn i en stikkontakt.

En funksjon fungerer ikke när du trykker på knappen.

Er det statisk elektrisitet i luften?

Det kommer ikke lyd.

Er funksjonen Demp på?

Fjernkontrollen fungerer ikke.

Den røde LED-lampen blinker og det er ikke lyd i basshøyttaleren.
