BRUGSANVISNING EMV 905 Scandomestic

Læs denne brugsanvisning omhyggeligt!

Kære kunde!

• Læs denne brugsanvisning før du tager produktet i brug første gang. Det vil hjælpe dig med at bruge og vedligeholde det korrekt samt forlænge levetiden.
• Gem brugsanvisningen til senere brug, hvis dette skulle blive nødvendigt og sørg for, at vejledningen følger, hvis produktet skifter ejermand.

Denne brugsanvisning indeholder sikkerhedsinstruktioner, betjeningsvejledninger, installationsinstruktioner og tips til problemlösning mm.

Før du ringer efter service:

• Gennemgå afsnittet om tips til problemløsning. Dette vil hjælpe dig med selv at løse nogle de mest almindelige problemer.
• Hvis du ikke selv kan løse problemerne, ring da efter hjælp fra professionelle teknikere.

Når De ringer op:

• Skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet.
• Skal De opgive, hvor og hvilken forhandler produktet er købt hos, samt oplyse købtsdatoen.

Uberettiget tilkaldelse af teknisk service:

Inden service tilkaldes, kontrolleres de fejlmuligheder, det er muligt selv at udbedre. Såfremt kravet om udbedring er uberettiget, påhviler det kunden selv at betale de omkostninger, der er forbundet med at have tilkaldt service.

Reklamationsfrist:

Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark. Reklamationsfristen er gyldig 24 mdr. fra købsdato, når der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår. Funktionsvigt på produkterne, der skyldes installationsmæssige forhold, dækkkes ikke af reklamationsfristen. Reklamationsfristen indskrænker ikke købers rettigheder iflg. lovgivningen.

Reklamationsfristen omfatter ikke:

• Fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødeløs behandling, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser eller ved reparation udført af andre end Scandomestic A/S autoriserede teknikere.
• Fejl eller skader opstået som følge af erhvervsmæssig eller anden brug af produkter, der er beregnet til private husholdninger.
• Erstatning for eventuelle følgeskader, herunder skader på andre genstande, drifttab etc., medmindre andet er lovmæssigt fastlagt

Transportskader:

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelser i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Erhvervskøb:

Erhvervskøb er ethvert køb af produkter, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervsligende firmål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til almindelig husholdning.

Vigtigt!

Vær opmærksom på, at producenten, som følge af konstant udvikling og ajourføring af produktet, kan foretage ændringer uden forudgående varsel.

Bortskaffelse

Bortskaf produktets emballage korrekt.

I henhold til WEEE's direktiver må dette produkt ikke smides i skraldespanden. Det skal afleveres på en genbrugsstation. På den måde hjælper du med at beskytte miljøet.

ADVARSEL!

Emballagen kan være farlig for børn!

Plastdele er mærket med de internationale standardforkortelser:

PE - polyethylen, f.eks. indpakningsfolien

PS - polystyren, f.eks. polstringsmaterialet

PO M - polyoxymethylen, f.eks. plastclips

PP - polypropylen, f.eks. salttragten

AB S - acrylonitril-butadien-styren, f.eks. kontrolpanelet.

Elektrisk og elektronisk udstyr (EEE) indeholder materialer, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for miljøet, når affaldet af elektrisk og elektronisk udstyr (WEEE) ikke bortskaffes korrekt.

Produkter, der er mærket med nedenstående "overkrydsede skraldespand", er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles sørskilt.

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor affald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer eller andre indsamlingssteder eller hentes direkte fra husholdningerne. Nærmere information skal indhentes hos kommunens tekniske forvaltning.

Advarsel

• Lad ikke børn bruge emhætten.
• Din emhætte er kun til husholdningsbrug, og ikke velegnet til grillbarer eller anden kommerciel brug.
• Alt installationsarbejde skal udføres af en autoriseret elektriker eller anden kompetent person.
• Emhætten og dens filter skal rengøres regelmæssigt, for at holde den i god funktionsmæssig tilstand.
• Sørg altid for, at emhætten er slukket, før du rengør den.
• Rengør emhætten ifølge brugsanvisningen og undgå, at der går ild i den.
• Brug ikke ild til at tørre emhætten med.
• Hvis der er nogen fejl på din emhætte, bedes du ringe til forhandlerens kundeserviceafdeling.
• Hold rummet ventileret, når din emhætte og gaskomfur kører.
• Send ikke aftrækket fra emhætten gennem samme opvarmede skorstenen, som den fra gaskomfur og andre køkkenapparater.
• Før installation og ibrugtagning, skal du alle instruktioner og sørge for, at den spænding (V) og frekvens (Hz) som er angivet på din emhætte, er præcis identisk med spænding (V) og frekvens (Hz) i dit hjem.
• For at få mest muligt ud af din emhætte, bedes du læse brugsanvisningen før installation & ibrugtagning, og gemme den på et sikkert sted.
• For at garantien dækker din emhætte, bedes du medsende garantibevis og kvittering, ellers vil garantien ikke dække.

Funktioner og egenskaber

• Emhætten er fremstillet af materialer i høj kvalitet og strømlinet design, i overensstemmelse med teknisk og fysisk ingeniørteori. High-end og luksus med æstetisk touch samt forskellige designs, der passer perfekt til dit køkken.
• Udstyret med en kraftig, støjsvag elektromotor og ventilatorpropel, producerer den stor sugestyrke, lav støj, non-stick fedtfilter og er let at rengøre.
• Med isoleret lavspændings-kontrolafbryder, 12vAC input, er belysningen mere koncentreret og meget sikrere.
• Fedtfilteret er let at fjerne og rengøre, mens motor og andre indvendige dele blot skal tørres af med en klud.
• Særligt design af vindtunnel og olieopsamling, betyder at overskydende fedt ikke samles i aftrækskanalen.

Installation

1 Emhætten skal placeres i en afstand på 65-75cm fra kogepladen, for at opnå den bedste effekt. Se ill. 1.

2 Installer krogen på et egnet sted, när indbygningshøjden er bestemt, og hold den på linjen. Beslaget på skorstenens inderside placeres samme sted som skorstenen. Sepic 2.

65 cm 75 cm

3 Fastgør teleskoprøret af aluminium på emhætten. Hæng emhætten op på krogen. Se pic 3.

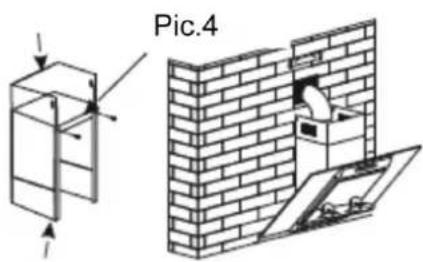

4. Fastgør skorstens udvendige beslag på skorstenen, sørg for at den indvendige skorsten kan justeres i højden og fastgør teleskoprøret af aluminium. Derefter monteres teleskoprøret af aluminium på emhætten og føres derefter til et udvendigt vindue. Se pic 4.
5 Juster højden på den indre skorsten og placeringen af beslaget på den indre skorsten og fastgør det. Se pic. 5.

Pic.4

• Før installationen skal området rengøres, for at undgå at resterende træsplinter og støv suges ind.
• Emhætten må ikke dele aftræksrør med andre apparat såsom gasrør, varmerør og varmluftsrør.
• Bøjningen på ventilationsrøret bør være ≥120 grader, parallel med eller over startpunktet og skal være forbundet til den ydre væg.
• Sørg, efter installationen, for at emhætten er vandret for at undgå at fedt samles i den ene ende.

Brug af din emhætte:

LCD elektronisk knap

Timing Lighting Lamp Speed 88:88 Timer Power Pic.7 Speed Power

1 Sæt emhætten til; LCD-skærmen vil vise 24-timers klokkes-læt med blåt baggrundslys. Baggrundsbelysningen slukkes efter 30 sekunder hvis der ikke trykkes på nogen knapper.
2 Tryk på "LIGHT" knappen en gang; lyset tændes og LCD-skærmen viser "LAMP". Tryk på "LIGHT" knappen igen; lyset slukkes og "LAMP" på LCD-skærmen forsvinder.
3 Tryk på "SPEED"-knappen en gang; emhætten kører ved lav hastighed og LCD-skærmen viser "SPEED" og "POWER" knappen vil være tændt. Tryk på "SPEED"-knappen igen; emhætten kører på MELLEM hastighed. Tryk på "SPEED"-knappen en gang mere; emhætten kører ved H∅J hastighed. Tryk på "SPEED" knappen igen; emhætten kører ved LAV hastighed igen og dette gentages. Når der trykkes på "SPEED"-knappen; er "POWER" knappen altid tændt. Hvis du vil stoppe emhætten nu; så tryk på "POWER"-knappen én gang.

4 Når emhætten er ikke kører; så tryk på "POWER" knappen en gang. Hætten vil nu køre ved hastigheden den kørte med sidste gang og LCD-skærmen vil vise "SPEED". Tryk på "POWER" knappen igen; emhætten stopper og "SPEED" forsvinder fra LCD-skærmen.
5 Når både "LIGHT"-knappen og "SPEED"-knappen ikke virker; bruges "TIMER"-knappen til tidsindstilling. Tryk på "TIMER"-knappen i 2 til 3 sekunder; "12:00" bliver vist på LCD-skærmen og "12" blinker; hvilket viser timer. Tryk en gang på "SPEED"-knappen og tallet øges med 01. Fortsætte med at trykke på "SPEED"-knappen; skærmen tæller nu op fra "13-14... indtil 23".

Når LCD-skærmen viser "23"; virker det ikke at trykke på "SPEED"-knappen. Tryk en gang på "LIGHT"-knappen og tallet øges med 01. Når LCD-skærmen viser "00"; virker det ikke at trykke på "LIGHT"-knappen.

Efter indstilling af timer; kan du begynde at indstille minut-ter ved at trykke på "TIMER"-knappen igen. LCD-skærmen blinker; "OO" hvilket repræsenterer minutter. Tryk en gang på "SPEED"-knappen og tallet øges med 01. Fortsæt med at trykke på "SPEED" knappen; skærmen tæller nu op fra "01-02... indtil 59". Når LCD-skærmen viser 59; virker det ikke at trykke på "SPEED"-knappen.

Tryk en gang på "LIGHT"-knappen og tallet øges med 01. Når LCD-skærmen viser 00; virker det ikke at trykke på "LIGHT" knappen. Efter indstilling af timer og minutter, så tryk på "TIMER" for at bekræfte.

Når "SPEED"-knappen ikke virker; "TIMER"-knappen bruges at stille timerfunktionen. Timerfunktionen betyder du kan sætte emhætten til at slukke automatisk 1 til 60 minutter senere vha. timeren. Tryk på "TIMER"-knappen en gang; den går til indstilling af timeren og LCD-skærmen viser "05:00". Tryk en gang på "SPEED"-knappen og tallet øges med 01.

Fortsætte med at trykke på "SPEED"-knappen; den viser fra "05:00; 06:00; 07:00... indtil 60:00". Tryk på "LIGHT"-knappen en gang; tallet reduceres med 01. Efter indstilling af den tid du ønsker; så tryk på "TIMER"-knappen for at bekræfte. Hvis du indstille timeren til 05:00; LCD-displayet tæller ned fra "05:00; 04:59... indtil 00:01 00:00". Når LCD-skærmen viser "00:00"; slukkes enhætten automatisk og LCD-skærmen viser kun 24-timers klokkeslæt med blåt baggrundslys.

Efter 30 sekunder uden brug; forsvinder det blå baggrund- slys. Vær opmærksom på at pæren ikke styres af timeren. Næste gang; Hvis du vil bruge timerfunktionen og du trykker på "TIMER"-knappen uden at ændre tiden, vil emhætten efter 5 sekunder automatisk tælle tiden ned fra din tidligere indstilling.

• Adskil din emhætte som vist på pic 8
• Filteret renses som vist nedenfor:
  1 Gennemblød det i ca 3 minutter i varmt vand (40-50 grader) med et fedtløsnende rengøringsmiddel og børst derefter forsigtigt med en blød børste. Du bør ikke anvende for meget pres, for at undgå at beskadige det.
  2 Det kan kommes i en opvaskemaskine med vaskemiddel. Indstil temperaturen på cirka 60 grader.
• Brug ikke slibende rengøringsmiddel, da det vil beskadige emhætten.
• Bemærk: Sørg for, at emhætten er slukket før rengøring
• Sæt kulfilteret i emhætte, instruktion se pic 9

Udskiftning af pæren:

• Fjern fedtfilteret og udskift påren.
• Bemærk: vær sikker på der er slukket for strømmen, før pæren udskiftes.

Produktdataark til emhætte til husholdningsbrug i overensstemmelse med til forordning (EU). Nr. 65/2014 og 66/2014

	Symbol Værdi Enhed
Model identifikation EMV605/EMV905
Årligt energiforbrug AEChætte 93,2 kWh/a
Tidsforøgelsesfaktor f 1,4
Flydende dynamisk ef-fektivitet	FDEhætte	15,9
Energieffektivitet indeks EElhætte 81,6
Målt luftstrøm-shastighed ved optimal effektivitet	QBEP 313,2	m3/t
Målt lufttryk ved punkt for optimal effektivitet	PBEP	318	Pa
Maksimal luftstrøm	Qmax	585,7	m3/t
Målt elektrisk input ved optimal effektivitet	WBEP	173,9	W
Nominel effekt for belysningssystemet	WL	6,0	W
Gennemsnitlig belysning fra belysningssystemet ved madlavningsfladen	Emidterst	188-EMV605165-EMV905	lux
Målt strømforbrug ved standby-tilstand	Ps	0,50 W
Målt strømforbrug ved tænd/sluk tilstand	Po	--	W
Lydeffektniveau Lwa	69	dB
