BRUGSANVISNING PROTACT 210 LED GROTHE

Installationsanleitung

Installation Instructions

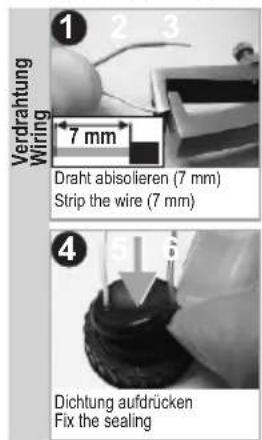

GROTHE PROTACT 210 LED - 1

GROTHE PROTACT 210 LED - 2
Draht anschließen (12V\~/AC) Connect wire (12V\~/AC)

GROTHE PROTACT 210 LED - 3
Draht durch Dichtung stecken Insert wire into sealing

GROTHE PROTACT 210 LED - 4
Durchverdrahtung von Tastern Combination of pushes

GROTHE PROTACT 210 LED - 5
LED-Einheit festclipsen Fix the LED unit

PROTACT XXX

TASTER

PUSH BUTTON

GROTHE PROTACT 210 LED - PUSH BUTTON - 1
Draht anschließen Connect wire

GROTHE PROTACT 210 LED - PUSH BUTTON - 2
Entriegeln (mit beigef. Werkz.) Unlocking (with spec. tool)

GROTHE PROTACT 210 LED - PUSH BUTTON - 3
Verdrahteter LED-Taster LED push incl. wiring

GROTHE PROTACT 210 LED - PUSH BUTTON - 4

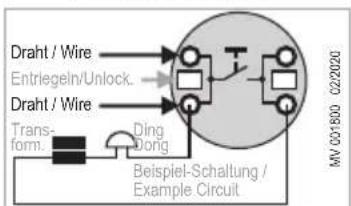

text_image Draht / Wire Entriegeln/Unlock. Draht / Wire Transform. Ding Dorig Beispel-Schaltung / Example Circuit MV 001500 02/2020

GROTHE PROTACT 210 LED - PUSH BUTTON - 5

text_image Platte/plate 0,5-6,0 mm 16 mm 2 mm 18,5 mm Modelabh./dep.on model

Techn. Dat.

* max. 12V=/- (AC/DC)/1,5A (LED: 12V-/0,02A)
* Nur Schutzkleinspannung! Protect. low volt. only!
* Leiter starr/Wire rigid 0,6 - 0,8 mm
* Leiter flex./Wire flex.: Photo 6.A: Erst entriegeln/Unlock * -20°C...60°C / IP 54, Druckkraft/Op. force 5 N

Grothe GmbH

Löhestraße 22 * D-53773 Hennef

Tel.: (0 22 42) 88 90-0 * Fax: -36 Internet: www.grothe.de
