EFCR942 - Emhætte ELECTROLUX - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Electrolux
Model	EFCR942
Bredde	90 cm
Dybde	50 cm
Højde (Skorsten)	60 - 110 cm (justerbar)
Vægt	16 kg
Strømforsyning	220-240 V, 50/60 Hz
Motoreffekt	260 W
Maksimal udsugningskapacitet	720 m³/h
Støjniveau (Maks. hastighed)	65 dB(A)
Antal hastigheder	3
Energiklasse	A
Årligt energiforbrug	85 kWh
Fedtfilter	Aluminium (vaskbar)
Kulfilter	Valgfri (til recirkulation)
Belysning	2 x 3W LED
Betjeningstype	Elektroniske trykknapper
Materiale	Rustfrit stål
Installationstype	Vægmonteret

Ofte stillede spørgsmål - EFCR942 ELECTROLUX

Hvad er den anbefalede installationshøjde?

Til elektriske kogeplader skal emhætten installeres mellem 65-75 cm over kogeoverfladen; til gaskogeplader skal den være mellem 75-85 cm.

Hvordan rengør jeg fedtfilteret?

Fjern aluminiumsfedtfilteret og vask det i opvaskemaskinen eller i hånden med varmt sæbevand. Lad det tørre helt, før det sættes tilbage.

Kan emhætten bruges i recirkulationstilstand?

Ja, du kan bruge recirkulationstilstand ved at installere valgfrie kulfiltre (sælges separat).

Hvor ofte skal jeg udskifte kulfilteret?

Udskift kulfilteret hver 6 til 12 måneder afhængigt af madlavningsfrekvens og intensitet.

Hvad skal jeg gøre, hvis emhætten larmer?

Sørg først for, at fedtfilteret er rent og korrekt installeret. Kontrollér, at kanalsystemet ikke er blokeret. Hvis støjen fortsætter, kontakt service.

Hvordan udskifter jeg LED-lysene?

LED-lamperne er integrerede og kan ikke udskiftes af brugeren. Kontakt en autoriseret tekniker for udskiftning.

Kommer emhætten med en fjernbetjening?

Nej, denne model bruger integrerede elektroniske trykknapper til betjening.

Er emhætten kompatibel med en induktionskogeplade?

Ja, emhætten er kompatibel. Følg den anbefalede installationshøjde på 65-75 cm over induktionskogepladen.

Hvad er garantiperioden for denne emhætte?

Typisk tilbyder Electrolux en 2-års garanti på dele og arbejdskraft. Se venligst dine lokale garantivilkår for detaljer.

Kan jeg montere emhætten på et nedhængt loft?

Emhætten er designet til vægmontering. Til nedhængte lofter kan der være behov for ekstra støtte; konsulter en professionel installatør.

BRUGSANVISNING EFCR942 ELECTROLUX

Instruktionsbok, Bruksanvisning, Brugsvejledning

EFCR 942

EFC 9426 - 6426

- Hindre at det skjer ulykker med den kasserte ventilatoren. Ta ut stopselet og kapp deretter kabelen der den kommer ut fra ventilatoren. Kontakt eventuelt din kommune om hvor du kan kaste ventilatoren.

• Er sikringene gått? Sjekk begge to eventuelt ved å bytte dem ut.
• Er stopselet skikkelig i?
  • Er slangen montert korrekt?
• Er fettfilteret skikkelig rengjort?
• Er pærene hele eller skrudd skikkelig i?

OBS! Kontroller at ventilatoren ikke er skadet. Eventuelle transportskader skal umiddelbart meldes til den som har ansvaret for transporten. Skader, feil og eventuelt savnede deler skal umiddelbart meldes til selgeren. Fjern emballasjen slik at små barn ikke kan leke med den.

Plassering

- Minste tillatte avstand fra ventilatorens underside til elektrisk komfyr eller ovn er 50 cm, og til gasskomfyr eller topp 65 cm. Fig. 6.

Ventilatorhetten leveres ikke med motor og må derfor tilkobles en utvendig motor (må anskaffes separat).

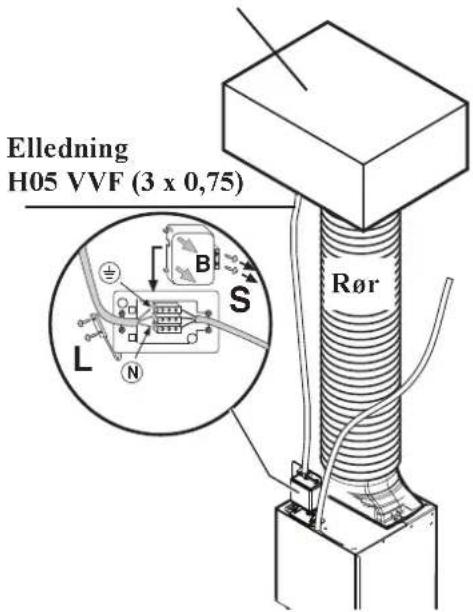

- Koble lederne i ledningen fra motoren til klemmebrettet i rom B på ventilatorhetten.

• Lukk kabelklemmen med skruene L.

• Lukk dekslet B og fest skruene S.

942 121 182 Elektrisk ledning H05 VVF (3 x 0,75) Rør L B S N Fig. 41

Fig. 11

Sikkerhedsinformation 23

Beskrivelse af emhætten.... 24

Sådan benyttes emhætten 25

Hvis emhætten ikke fungerer 27

Ekstra tilbehør 27

Tekniske data 28

Installation 28

Sikkerhedsinformation

Disse advarselstekster er for Deres egen sikkerheds skyld. Vær sikker på at De har forstået dem fuldt ud, inden De installerer og anvender emhætten. Deres sikkerhed er det allervigtigste. Kontakt vores Kundeservice, hvis De er usikker med hensyn til meningen eller advarslerne.

Gem brugsanvisningen for senere konsultering, og husk at den skal følge emhætten ved overdragelse til ny ejer.

• El-installation må kun udføres af en autoriseret el-installatør, og emhætten selv skal installeres af en fagmand. Arbejde udført af ukyndig kan forringe produktet eller forårsage ulykke på person og/eller ejendom.
• Afstanden fra emhættens underside og ned til en elektrisk kogezone skal mindst være 50 cm og til gasblus mindst 65 cm.
• Hvis installeringsvejledningen til gaskomfurer angiver en større afstand, skal disse oplysninger overholdes.
• Pas på at elledningen ikke beskadiges under installationen.
• Emhætten er kun elektrisk frakoblet, när stikket er taget ud af stikkontakten, eller hvis sikringen er taget ud af sikringskassen.
• Emhætten må ikke tilsluttes til kanal, som i forvejen benyttes til afledning af andet end elektricitet. Hold Dem til forskrifterne i de officielle direktiver vedrørende rogudslip.

Ved anvendelse

• Emhætten er beregnet til husholdningsbrug i en normal husholdning i Danmark. Lad aldrig komfuret være uden opsyn ved friturekogning, smeltning af fedtstof, paraffin eller andet letantændeligt materiale. Ved eventuel brand: Sluk straks for emhætten og komfuret. Obs! Kvæl ilden med et låg. Anvend aldrig vand.
• Flambering må ikke foregå under emhætten. Det kan forårsage brand. Vær også opmærksom på at stegefedt kan bryde i brand. Forlad ikke en stegepande på en tændt kogezone.
• Emhættens fedtfilter skal rengøres regelmæssigt for at undgå, at fedt ophobes og drypper ned på en tændt kogezone og bryder i brand. Se desuden under afsnittet “Vedligcholdelse og rengøring”.

Ved skrotning

• Undgå ulykker, när emhætten skal skrottes. Træk stikket ud af stikkontakten og klip ledningen af helt inde ved emhætten. Kontakt Deres kommune for oplysning om, hvor De kan komme af med emhætten.

Dette produkt er mærket i henhold til EU-direktiv 2002/96/EF om Kasseret elektrisk og elektronisk udstyr (WEEE).

Ved at sikre, at dette produkt bliver skrottet korrekt, hjælper man med til at forhindre potentielle, negative konsekvenser for miljøet og folkesundheden, der kunne opstå gennem uhensigtsmæssig bortskaffelse af dette produkt.

Symbolet ____ på produktet eller på dokumenterne, der ledsager produktet, angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr. Det skal skrottes i henhold til gældende lokale miljøregler for bortskaffelse af affald.

For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt bedes man kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor produktet er købt.

Beskrivelse af emhætten

Funktioner

Der er mulighed for at anvende to systemer:

• Udsugning via aftræksslange (ekstra tilbehør) til aftrækskanal ud til det fri.
• Recirkulation gennem kulfilter (ekstra tilbehør).

Pas på! Modellen EFCR 942 er udviklet til kun at fungere i den sugende udgave, og skal således tilsluttes et ydre udsugningssystem.

Tilslutningsslangen må ikke tilsluttes, til en skorsten, som anvendes til udledning af roggasser fra oliefyr, brændefyr eller lign.

Tilbehør

Følgende leveres med emhætten.

• 1 ventilatorhætte komplet med betjening, belysning og ventilatormotor (modellen EFCR 942- er ikke udstyret med motor, og skal således tilsluttes et ydre udsugningssystem).
• 1 teleskopskorsten bestående af U-formet topstykke og U-formet bundstykke.
• 1 boreskabelon.
• 1 anordning til recirkulation ved kulfilterdrift (Kun model EFC 9426-6426).
• 1 plastikpose indeholdende: materiale til montering og dokumentation.
• 2 fedtfiltre (EFC 6426: 1 fedtfiltre). Folgende skal bestilles hos forhandleren:
• Kulfilter, Type 160. Kulfilter skal bruges, när emhætten tilsluttes recirkulation.

System med udsugning

• Luften ledes udenfor gennem et rør, der skal tilpasses samleflangen A. Fig. 1.
• Hullet skal have samme diameter som aftrækshullet for at få de bedste resultater.

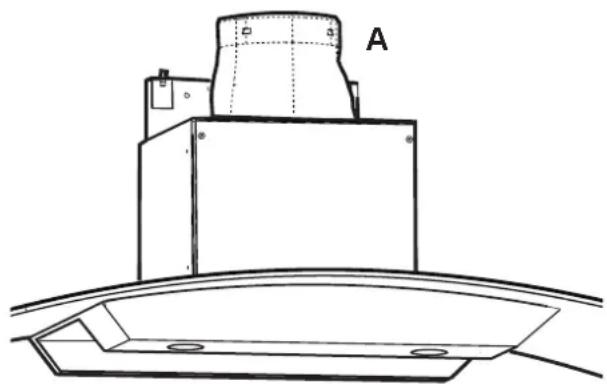

System med kulfilter

Pas på! Modellen EFCR 942 er ikke udviklet til funktion i den filtrerende udgave; modellen kan således kun anvendes i den sugende udgave, og skal tilsluttes et ydre udsugningssystem.

• Luften filtreres ved hjælp af et filter med aktivt kul, og ledes tilbage i køkkenet gennem den øverste rist på aftræksroret.
• Der skal anvendes et originalt ELECTROLUX Type 160 kulfilter til filtreringsfunktionen

Sådan benyttes emhætten

Fig. 2

- De bedste resultater fås, hvis man anvender en lav hastighed under normale forhold, og en høj hastighed, när lugten er mere koncentreret. Tænd for emhætten et par minutter inden tilberedning af maden, således at der dannes et undertryk i køkkenet. Emhætten bør efterlades tændt i cirka 15 minutter efter afslutning af madlavningen, eller indtil al lugt er fjcrnet. Betjeningsknapperne findes på frontpanelet.

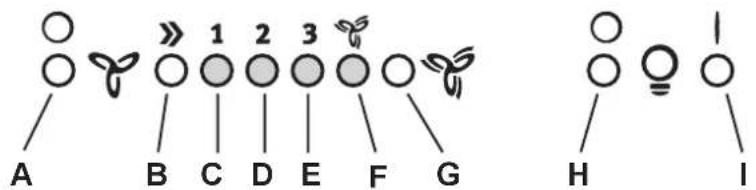

A - Hovedafbryder, emhætte fra/til. B - Start og valg af ventilatorhastighed 1-2-3-1-2...... C - Hastighed 1 (kontrollys) D - Hastighed 2 (kontrollys) og fedtfiltermæthed. E - Hastighed 3 (kontrollys) og kulfiltermæthed. F - Intensiv hastighed (kontrollys). G - Intensiv hastighed fra/til. Den intensive hastighed kører i 5 minutter: Hvis der er tændt for emhætten, når den intensive hastighed startes, vender emhætten tilbage til den foregående hastighed efter 5 minutter. Hvis der er slukket for emhætten, når den intensive hastighed startes, bliver emhætten automatisk slukket efter 5 minutter. Tryk på knap A eller B for at afbryde intensiv hastighed.

H- Belysning slukket I- Belysning tændt

Hvis emhætten eller betjeningsanordningerne ikke fungerer: afbryd elforsyningen i mindst 5 sekunder, og sæt apparatet i funktion igen.

Mæthedskontrol til fedtfilter og kulfilter

Denne emhætte er udstyret med en kontrolanordning, der signalerer, når det er tid at rengøre fedtfilteret eller udskifte kulfilteret (ved installation med udsugning gennem kulfilter). Emhætten leveres fra fabrikkens side uden kulfilter, og mæthedskontrollen er derfor inaktiveret.

Hvis emhætten derimod skal fungere med kulfilter, skal mæthedskontrollen aktiveres på følgende måde:

Tryk samtidigt på tasterne B og G, og hold dem trykket ind i 3 sekunder. Først tænder kun fedtfilterets kontrollys D. Når også kulfilterets kontrollys E tænder, er mæthedskontrollen aktiveret Den inaktiveres på følgende måde: Tryk igen i 3 sekunder på tasterne B og G, indtil kulfilterets kontrollys E slukker.

Fedtfilterets kontrollys (D)

Kontrollyset D blinker, när fedtfilteret skal rengøres. Rengøringen skal udfores efter cirka 40 timers drift. Læs vedligeholdelsesinstruktionerne for fedtfilteret.

Kulfilterets kontrollys (E)

Kulfilterets kontrollys E blinker, när det er nødvendigt at udskifte kulfilteret. Udskiftningen skal udføres efter cirka 160 timers drift. Læs instruktionerne for udskiftning af kulfilter.

Tilbagestilling af mæthedsviseren

Efter rengøring eller udskiftning af filterne, skal man trykke på knap A i 3 sekunder, indtil lysdioden for fedtfilteret D eller lysdioden for kulfilteret E holder op med at blinke.

Advarsel! Tilbagestilling af mæthedsviseren SKAL udfores mens emhætten står på standby; emhætten må aldrig afbrydes fra hovedforsyningen.

Ventilér korrekt

Emhætten fungerer bedst, när der skabes et undertryk i køkkenet.

Kokkenets vinduer skal derfor være lukkede, når emhætten kører. Derimod er det en fordel at åbne et vindue i et tilstødende lokale.

Vigtigt at vide

Emhætten kan ikke anvendes til recirkulation. Anvendes emhætten samtidig med et åbent ildsted eller en brændeovn (f.eks. gas-, diesel-, kul-, træ- eller vandvarmere osv.), som også tager luften fra rummet, kan dette forårsage tilbagesug i emhætten og røg i køkkenet. Hvis begge delc skal anvendes samtidig, er det nødvendigt at åbne et vindue. Undertrykket i køkkenet bør ikke overskride 0,04 mbar.

Ved enhver form for vedligeholdelse eller rengøring skal emhætten gores strømlos, enten ved at trække stikket ud af stikkontakten, eller ved at fjerne sikringen i eltavlen.

Rengør filtrene ofte. Fedtbelægningen i filtrene og i aftrækskanalen udgør en brandrisiko, hvis De glemmer at lukke for en kogezone (eller hvis mad overophedes og bryder i brand).

Rengøring af emhættens yderside

Rengør enhættens yderside med en fugtig klud og lidt håndopvaskemiddel. Benyt ikke ætsende, slibende eller brandfarlige rengøringsmidler.

Rengøring af fedtfilteret

Rengøring bør foretages hver eller hver anden måned alt efter, hvor meget emhætten bruges. Jo renere filteret er, des bedre kan det optage fedtet. Aftag filteret på folgende måde. Fig. 3:

- Skub først stoppet på metalfedtfilteret tilbage, og træk det derefter nedad og ud.

Fedtfilteret består af aluminumstråde, hvor fedtet opfanges. Filteret rengøres i varmt sæbevand eller i opvaskemaskine. Lad filteret torre inden det sættes på plads igen. OBS! I opvaskemaskine kan filteret få en vis misfarvning.

Kulfilter

• Kulfilteret skal kun anvendes, hvis emhætten fungerer med recirkulation.
• Til denne funktion kræves der et originalt ELECTROLUX kulfilter (kan købes hos det lokale servicecenter).
• Dette filter kan hverken rengores eller genbruges.
• Normalt bør det aktive kulfilter udskiftes hver 4. måned.

• Montering — Fig. 4 Fjern fedtfilteret.

Fjern kulfilteret ved at afdreje fastgøringsskruerne, og træk filteret nedad. Pas på! Glem ikke at rengøre fedtfilteret med jævne mellemrum.

- Ved afmontering skal handlingerne udføres modsat.

- Oplys altid emhættens modelnummer og serienummer ved bestilling af reservefiltre. Disse oplysninger er vist på typeskiltet på indersiden af enheden.

- Kulfiltrene kan bestilles hos det lokale ELECTROLUX Servicecenter.

Gør emhætten stromlos inden skift af pære. Skift pære på følgende måde - Fig. 5:

• Fjern lampeglasset ved hjælp af en skruetrækker.
• Skift den sprungne pære ud med en ny af samme type.
• Sæt lampeglasset på igen.

Hvis emhætten ikke fungerer

• Er stikket sat i stikkontakten?
• Er der tændt for kontakten?
• Er sikringen sprunget?
• Er aftræksslangen korrekt monteret?
• Er fedtfilteret rent?

Kan problemet ikke afhjælpes ved hjælp af ovenstående, kontaktes Electrolux Service A/S. Forsøg ikke selv at reparere emhætten da ukorrekt reparation kan være til fare for person og/eller ejendom.

Fejl og mangler / Afhjæplningsret

I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt. Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service A/S. Se telefonnummer i afsnittet "Service"

Omfang og bestemmelser

Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i privat husholdning her i landet.

For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet indsendes til værksted, sker indsendelse og returnering for vor regning og risiko.

Afhjælpningsretten omfatter ikke

Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i forsyningsnettes elektriske installationer eller defekte sikringer.

Afhjælpningsretten dækker ikke uberettiget tilkald af service.

Nærværende bestemmelser fratager Dem ikke adgang til at gøre et eventuelt ansvar efter købeloven gældende overfor den forhandler, hvor produktet er købt.

Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er købt.

Produktansvar

Dette produkt er omfattet af „Lov om produktansvar“. Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved selve det installerede produkt.

Forbehold

Produktansvaret gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forbehold:

• At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
• At produktet er anvendt til andet formål end beskrevet.
• At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som måtte være opstået ved en senere transport f.eks ved flytning eller videresalg.

At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Reservedele og tilbehør kan også bestilles on-line på http://www.electrolux.dkHvis cmhætten ikke fungerer

Ekstern motor ved ekstern installering (udendørs) 942 121 135

Ekstern motor ved intern installering (indendørs) 942 121 182

Tekniske data

EFCR 942 EFC 9426 EFC 6426
Ydermål (cm) Højde 64 - 92 64 - 92 62 - 91
Bredd 89,8 89,8 59,8

Dybde 50	50	50
Belysning	2 x 20 W	2 x 20 W	2 x 20 W
Fedtfilter	2	2	1
Spænding	220-240 V	220-240 V	220-240 V
Total indkoblet effekt	230 W**	200 W	200 W

** Ekstern motor ved ekstern installering (udendørs) 942 121 135 Ekstern motor ved intern installering (indendørs) 942 121 182

Installation

Udpakning

Kontrollér at emhætten er ubeskadiget. Eventuelle transportskader skal straks anmeldes til transportfirmaet. Beskadigelser, defekter eller manglende dele skal straks anmeldes til forhandleren.

- Afstanden fra emhættens underside og ned til en elektrisk kogezone skal mindst være 50 cm og til gasblus mindst 65 cm. Fig. 6.

Emhætten må ikke tilsluttes til kanal, som i forvejen benyttes til afledning af andet end elektricitet. Hold Dem til forskrifterne i de officielle direktiver vedrørende rogudslip

El-tilslutning

Emhætten er udstyret med en elledning med jordforbindelse og den nominelle spænding er på 220-240 V.

Min 50 cm Min 65 cm

Fig. 6

Installation

Montering af vægstykket

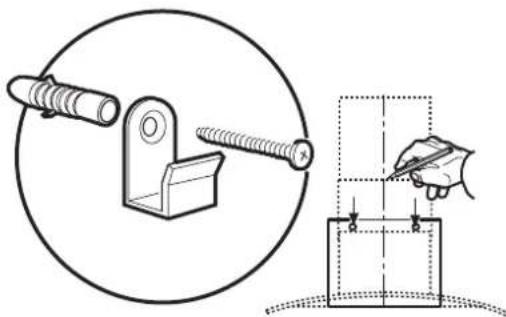

• Placér boreskabelonen mod væggen i den rigtige højde (fig. 7). Det nederste hjørne på skabelonen svarer til emhættens nederste hjørne.
• På boreskabelonen findes der en linje, der svarer til midten på apparatet; afmærk en linje på væggen helt op til loftet v.h.a. en blyant for at lette installation af emhætten (fig. 7).
• Bor et hul, som vist på oversigten, og indsæt to rawlplugs, to kroge og to skruer i hullerne (fig. 7).
• Hæng emhætten op. Indstil placeringen med skruerne på emhættens beslag (Fig. 8).
• Fra indersiden af emhætten skal man afmærke de punkter på væggen, der svarer til hullerne anvendt til den definitive fastgøring af emhætten. (Fig. 9).
  • Fjern emhætten.
• Bor to huller (∅ 8mm) og indsæt to rawlplugs (Fig. 9).
• Hæng emhætten op på krogene igen.
• Fra indersiden af emhætten skal man derefter indsætte skruerne til den definitive fastgøring (Fig. 9).

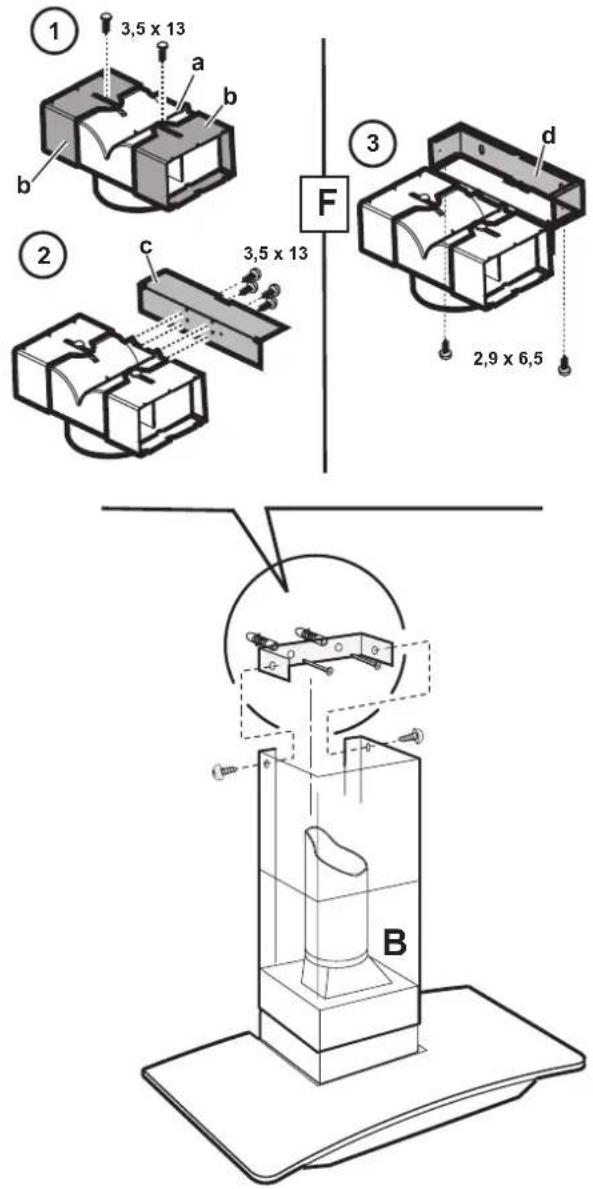

• Afinontér støtten til teleskopskorstenen ved at afskrue de to skruer, der fastgør til skorstenen (en i hver side – behold skruerne – Fig. 10).
• Afmontér deflektoren F fra stotten ved at afskrue de 4 skruer, der fastgor til selve stotten (behold skruerne – Fig. 10).
• Fastgør teleskopskorstenens støtte mod loftet. Støtten er udstyret med et referencemærke, der skal svare til linjen afsat indledningsvist på væggen (Fig. 10).
• Afmærk de punkter med en blyant, hvor hullerne til fastgøring af stotten skal laves, og bor derefter hullerne (∅ 8 mm).
• Indsæt to rawlplugs og fastgør teleskopstotten med to skruer 5x45 (Fig. 10).
• Tilslut den ene ende af aftræksslangen til studsen B og den anden ende til aftrækskanalen ud til det fri (udsugningssystem) eller til studsen på luftretteren F (filtreringssystem).

Pas på! Kun model EFCR 942:

Aftræksrøret skal tilsluttes til et ydre udsugningssystem (læs venligst følgende afsnit „Tilslutning til en ekstern motor).

- Foretag eltilslutningen.

Pas på! Kun model EFCR 942:

Der skal også udføres elektrisk tilslutning til et ydre udsugningssystem (læs venligst følgende afsnit „Tilslutning til en ekstern motor“).

• Hvis der anvendes en kontraventil, skal man kontrollere, at den fungerer korrekt, og at den ikke blokeres af røret.
• Fastgør den øverste del af emhætten til støtten med to skruer (Fig. 10).
• Lad den nederste del af skorstenen glide nedad, og indsæt den i lejet på oversiden af emhætten.

Montering af fedtfiltre

Placér filteret i den bagerste del af ventilatoren, og løft håndtaget for at fastgøre definitivt.

Emhætten er ikke udstyret med en intern motor, og den skal således tilsluttes til en ekstern motor (ekstraudstyr der skal købes separat).

Den elektriske tilslutning skal udføres ved hjælp af de specielle kontakter.

Pas på: benyt kun en ekstern motor fremstillet af samme fabrikant.

Tilslutning af aftræksrøret til den eksterne motor

Installér den eksterne motor i et rum, der er tilstrækkelig stort, og overhold den gældende nationale lovgivning.

Den eksterne motor skal tilsluttes til emhætten v.h.a. et aftræksrør med en passende diameter (min. ∅ 150 mm).

Tag højde for, at jo længere aftræksrøret er, desto mindre vil udsugningseffekten være.

Derfor må aftræksrøret ikke være længere end 7 meter.

Alt nødvendigt materiale til tilslutning af emhætten til den eksterne motor (rør, elledninger, etc.) leveres ikke, og skal købes separat.

Elektrisk tilslutning af den eksterne motor

• Kontrollér placeringen af rum B til elektrisk tilslutning, anbragt over emhætten.
• Fjern skruerne S for at åbne låget til rum B.
• Åbn kabelklemmen ved at fjerne skruerne L.
• Vcd tilslutning af emhætten til motoren, skal man anvende en elledning af typen H05 VVF (3 x 0,75).
• Tilslut terminalerne på ledningen fra motoren til klemrækken i rum B på emhætten.
  • Luk kabelklemmen med skruerne L.
  • Luk läget B og stram skruerne S.
• Tilslut emhætten til elnettet.

Ekstern motor ved ekstern installering (udendørs) 942 121 135 Ekstern motor ved intern installering (indendørs) 942 121 182

Elledning H05 VVF (3 x 0,75) Rør

Fig. 11
