BRUGSANVISNING F 4860 CFEL SCHOLTES

Blank white square with a small black arrow symbol in the top-left corner (no text or markings)

0322 377

Scholtés

Gebruiksaanwijzing voor ovens

F 2860 L - F 4860 EL

F 4860 CFEL - F 4864 ELM

Empty rectangular frame with no text, symbols, or discernible features

CUISSON - AÉRATION - CONSERVATION - LAVAGE

SOCIETE SCHOLTES

SOCIÉTE ANONYME AU CAPITAL DE 13 000 000 F

PC THIONVILLE B 335 075 404 00012 - APE 30.03

SEGE SOCIAL

NOTE POSTALE 48 - 57101 THIONVILLE CEDEX

1. 53.55.75.00. TELEX : SCHOLTES 860 099 F

TEL [phone]

R C Nancy 62 h1 - PUBLICTS/BCA 10479.90

Oven met konventionele verwarming met of zonder beteluchtcirculatie, met magnetron in combinatie met konventionele verwarming of apart. Met automatische reiniging van de oven door pyrolyse (F 2860 L en F 4860 EL).

Overeenkomstig de algemene verknopvoorwaarden behoudeu wil dus het recht voor, zonder voorgangsande kennisgeving, winagemen op onze modelles aan te brengen en mag dat dokument dus met als bindend beschouwd worden.

U heeft zojuist een nieuwe multifunctionele magnetron van Scholtes aangeschaft. Deze oven combineert alle voordelen van het klassieke koken met die van de magnetron.

• Het gebruik van de oven is erg gemakkelijk :
• enkele gerechten met konventionele verwarming,
• meerdere gerechten met hetelucht circulatie.
• U kunt de magnetron gebruiken voor het ontdooien, verwarmen en koken.
• Maar u kunt deze twee kookmethoden ook combineren :
• door de magnetron samen met de konventionele of de heteluchtcirculatie te gebruiken.
• Naast al deze voordelen kan de oven automatisch gereinigd worden door pyrolyse (F 2860 LIF 4860 EL).

Lees deze gebruiksaanwijzing zorgvuldig, alvorens u de oven in gebruik neemt en let u vooral op de pagina "enige tips voor het gebruik van de magnetron".

Inhoud

Página Installatie 5

Bedieningspaneel 6-9

- Bediening van de multi-functies 6-7

• Bediening van de magnetron 8-9

Klok 10-11

- Beschrijving 10

- Gebruik 11

Automatische reiniging 12-13

- Het principe 12

- Gebruik van deze mogelijkheid 12

- Het starten van het reinigingsproces 13

- Hoe controleert u het proces ? 13

Onderhoud 14

Als uw oven niet werkt 15

Enkele tips voor het gebruik van de magnetron 16-17

Ventilatie van het apparaat 17

Mogelijkheden en accessoires 18

Installatie

De plaats van de oven

De oven kan in de muur worden ingemetseld of kan worden ingebouwd in de daarvoor bestemde ruimte in het keukenblok (Europese norm).

Er behoeven geen extra voorzieningen te worden getroffen met betrekking tot eventuele oververhitting aan de buitenkant : zelfs bij zeer hoge temperatuur in de oven zorgt de versterkte isolatie er voor dat de temperatuur buiten lager is dan de temperatuur bij andere apparatuur die aanstaat.

Om oververhitting van de microgolfgenerator te voorkomen zorgt een ventilator voor koeling van de bovenkant van de oven bij alle gebruik.

Bovendien zorgt een tweede ventilator voor :

— koeling van het bedieningspaneel bij het grilleren met geopende deur, waardoor een knoppenbeschermplaat niet nodig is.

— koeling van ovenwanden en bedieningspaneel tijdens het reinigen bij hoge temperatuur (F 2860 L/F 4860 EL).

Vrijkomende dampen worden naar voren afgevoerd.

Om gerechten snel in de oven te kunnen zetten en er uit te halen dient men er voor te zorgen dat de gerechten dicht bij de oven kunnen worden neergezet. Een dergelijk werkblad kan bijvoorbeeld het bovenblad van een koelkast of een vaatwasmachine zijn.

Het aansluiten van de oven

De garantie geldt alleen wanneer het apparaat is aangesloten door een erkend installateur.

Bij het aansluiten dient men er op te letten dat de aangegeven spanning overeenkomt met de beschikbare netspanning. De groep waarop het apparaat wordt aangesloten moet zijn voorzien van een zekering met het juiste amperage.

380 V - 2N ~ 50 Hz Smeltveiligheid : 16 A

Het is GEVAARLIJK het toestel in gebruik te nemen ZONDER aarding van de MASSA.

BELANGRIJK (U.T.E. voorschrift)

- De installateur dient achter de aansluiting van het apparaat een dubbelpolige schakelaar aan te leggen (waarbij de afstand tussen de contacten minstens 3 mm moet zijn).

- Wanneer de elektrische aansluiting moet worden vernieuwd dient men een snoer te gebruiken uit de serie H 05 RR-F (U 500 SC 1C - U 500 SC 1N) of H 07 RN-F (U 1000 SC 12N) en een steker die voldoet aan de kwaliteitsnorm NF-USE.

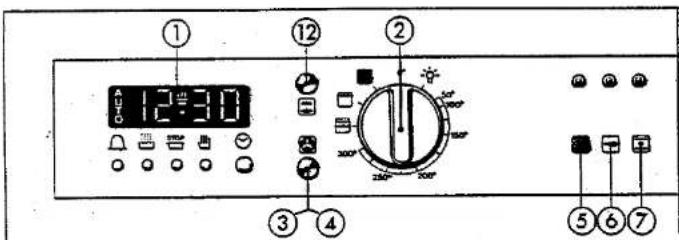

Het bedieningspaneel

① 12:30 ② ③ ④ ⑤ ⑥ ⑦

Het bedieningspaneel van de oven bestaat uit twee delen :

- deel A voor bediening van de klok en oven.

- deel B voor bediening van de magnetron.

Deel A bestaat uit :

1. De klok

Hiermee kan de tijd worden ingesteld waarop de oven automatisch wordt in- en uitgeschakeld : de klok kan 23.59 uur vooruit worden ingesteld. Het gebruik van de tijdregelaar is verplicht bij het reinigen van de oven en kan worden gebruikt voor het verhitten door hetelucht of tegelijk met de magnetron. Een gedetailleerde beschrijving staat op blz. 10.

2. De functie keuzeschakelaar

Met deze knop kan het verhitten met gesloten deur of met iets open staande deur worden ingesteld, evenals het automatisch reinigen (Pyrolyse). Rondom de knop staan temperatuursaanduidingen van 50-300 en 4 extra standen: ⚙️ (verlichting), 📄 (gratineren), 📋 (grilleren). 🌐 (pyrolyse). De verlichting brandt bij 50 tot 300 en op de standen gratineren en grilleren. (F 4864 ELM : 50 tot 275°).

• Op stand brandt de verlichting van de oven zonder dat de oven wordt verhit.
• Op stand wordt de grill ingeschakeld, dat wil zeggen de verwarmingselementen boven in de oven voor de infra-rood verhitting met gesloten deur. Deze stand dient om te gratineren.
• Op stand □ wordt de grill ingeschakeid voor de infra-rood verhitting met de deur iets geopend. Deze stand dient om te braden. Op deze stand werkt de ventilator, waardoor een ventilatie opening niet nodig is.
• Op. stand ■ wordt de oven gereinigd (zie blz. 13, 14, 15). Op deze stand werkt de ventilator, ongeacht de stand van schakelaar (3). F 2860 L/F 4860 EL
• Voor het overige verhitten met gesloten deur — met of zonder aangejaagde hetelucht — dient de functie keuzeschakelaar tussen 50 en 300 te staan. De schakelaar kan op alle tussenstanden worden geplaatst : de afstelling is zeer nauwkeurig en geleidelijk oplopend.

De kookboeken geven de verhittingsnivos als volgt aan: lauw, matig, warm, etc. Deze aanduidingen komen overeen met de volgende temperaturen op het bedieningspaneel:

lauwe oven	: 50 ^ - 75 ^
zeer matig warme oven	: 100 ^ -110 ^
matig warme oven	: 140 ^ -160 ^
middel warme oven	: 180 ^ -200 ^
warme oven	: 200 ^ -240 ^
zeer warme oven	: 275 ^ -300 ^

3. De schakelaar voor de hetelucht verwarming en controlelampje (4)

De schakelaar heeft 2 standen

• ingedrukt : de warmte in de oven wordt aangejaagd. Op deze stand brandt het lampje (4) boven de schakelaar. De hetelucht-circulatie wordt gebruikt voor :
• het gratineren van koude gerechten.
• het verhizten van meerdere gerechten.
• uit: de warmte in de oven wordt niet aangejaagd; er is nu normale circulatie warmte.

5. Het controlelampje voor de pyrolyse F 2860 L/F 4860 EL

Het lampje gaat branden wanneer de schakelaar op pyrolyse staat.

6. Het controlelampje voor de vergrendeling F 2860 L/F 4860 EL.

Het lampje geeft aan wanneer de deur kan worden geopend aan het begin en aan het eind van de automatische reiniging van de oven. Het lampje gaat branden zodra de schakelaar op stand ■ staat en blijft branden zolang de temperatuur van de oven lager dan 300 ^a is. Men kan de deur openen zolang het lampje brandt. Het lampje gaat uit wanneer de temperatuur boven 300 ^b komt, ca 20 minuten na aanvang en deze temperatuur is hoger dan bij normale verhitting. De deur kan dan niet worden geopend. Het lampje gaat weer branden nadat heit reinigingsproces is afgelopen en de temperatuur weer onder 300 ^b komt. De deur kan nu weer worden geopend.

7. Het controlelampje voor de verwarming

Dit lampje geeft aan of het verhitten en het zelfreinigen goed verlopen. Het gaat branden zodra het verhitten of het reinigen begint en blijft branden zolang de temperatuur in de oven lager is dan de temperatuur die met de keuzeschakelaar is ingesteld. Het lampje gaat even uit wanneer de ingestelde temperatuur is bereikt en gaat definitief uit aan het eind van het proces.

OPM.: Op stand □ grill en ■ pyrolyse : de ventilator werkt en zorgt voor koeling van het bedieningspaneel en de ovenwanden tijdens de pyrolyse, waarbij de stand van schakelaar (3) geen invioed heeft.

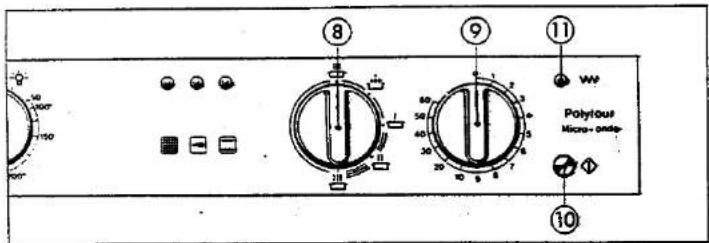

Het bedieningspaneel

50 100° 110 70° 8 9 11 WW Polytous Micro+ onode 20 30 40 50 60 70 80 90 10

Deel B bevat de bedieningselementen voor de magnetron :

8. De vermogenschakelaar

Met deze schakelaar kan het gewenste vermogen van de microgolven worden afgesteld. De schakelaar heeft 5 hoofdstanden :

• smoren warmthouden

- ontdooien

- licht verwarmen □.

- gemiddeld verbitten, opwarmen □.

• sterk verbitten 📄.

De schakelaar kan op elke gewenste tussenstand worden geplaatst.

9. De tijdklok

Met de tijdklok kan de gewenste verhittingstijd van 0 tot 60 minuten worden ingesteld. De afstelling is geleidelijk oplopend: de schakelaar kan op elke gewenste tussenstand worden geplaatst.

10. De startknop

Nadar het vermogen van de microgolven met knop (8) en de tijd met knop (9) zijn ingesteld, wordt het verhitten gestart door de startknop (10) in te drukken.

De startknop werkt niet als de tijdknop (9) op 0 staat.

Als de deur tijdens het verhitten wordt geopend, stop het verhittingsproces. Voor het weer inschakelen van de verhittingsenergie moet de deur worden gesloten en de startknop (10) opnieuw worden ingedrukt.

11. Het controlelampje van de magnetronoven

Tijdens het verhittingsproces d.m.v. microgolven brandt het lampje ww.

12. Combinatie keuzeknop

Met deze knop is het mogelijk om beide verhittingsmethoden in de oven te combineren (magnetron/hetelucht). De knop heeft twee standen :

- Uit: dit is de stand "ontdooien-verhitten". In deze stand is het lampje uit.

De schakelaar wordt in deze stand gezet wanneer men een gerecht wil ontdooien en onmiddellijk daarna wil verhitten.

U zet hiervoor het gerecht in de oven. u zet schakelaar (8) op ontdooien. met de tijdschakelaar regelt u de ontdooingstijd (9), vervolgens drukt u op knop (10). Daarna stelt u het verhitten in volgend op het ontdooien d.m.v. keuze schakelaar (2) en hitterregelaar (3).

Het ontdooien d.m.v. de microgolven vindt uitsluitend plaats gedurende de met tijdschakelaar (9) ingestelde tijd. Na het ontdooien gaat de oven automatisch verhitten op de temperatuur die keuzeschakelaar (2) aangeeft. Het tijdstip en de duur van het verhitten kan ook worden geprogrammeerd met de klok (1), zie hiervoor blz. 10 en 11.

- IN: dit is de stand "gecombineerd verhitten". In deze stand is het lampje aan. De schakelaar wordt in deze stand gezet wanneer men tegelijkertijd d.m.v. microgolven en warmte wil verhitten.

U zet hiervoor het gerecht in de oven, u stelt de warmteregeling af met schakelaar (2) en hitteregelaar (3). U stelt tevens het verhitten d.m.v. microgolven af met schakelaar (8) en tijdklok (9).

De heteluchtverwarming wordt meteen ingeschakeld. terwijl de verhitting d.m.v. microgolven pas begint nadat knop (10) is ingedrukt. Het tijdstip en de duur van de heteluchtverwarming kan ook worden geprogrammeerd m.b.v. de klok (1), zie blz. 10.

F 2860 L: De combinatie keuzeknop op de F 2860 L bevindt zich op een andere plaats. nl. naast het controlelampje voor de verwarming (7). Deze knop wordt aangeduid door het teken : [10].

OPM: Gebruik tijdens het verhitten d.m.v. microgolven nooit aluminiumfolie in de oven.

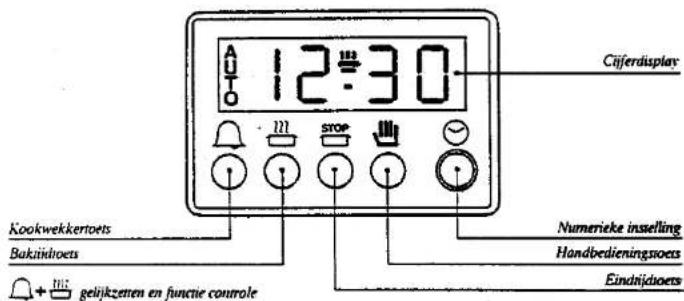

Elektronische Schakelklok

Cijferdisplay 12:30 Kookwekkertoets Bakitikloets + gelijkzenen en functie controle stop Numerieke inselling Handbedieningstoets Eindrijdoets

De elektronische schakelklok met 24 uurs-tijdindicatie maakt het mogelijk 23-uur 59 minuten vooruit te programmeren. De inschakeling van de diverse functies kan alleen maar plaats vinden nadat het apparaat onder spanning is gebracht.

De keuze en regeling van de functies gebeurt d.m.v. de 4 linker toetsen (door deze in te drukken) en de rechter knop (door deze naar links te draaien voor lagere cijferindicatie of naar rechts voor hogere cijferindicatie). De kloktijd en baktijd worden op de display aangegeven.

Gelijkzetten van de klok • De toetsen 📁 en 🌐 ingedrukt houden en tegelijkertijd de knop 🕒 naar links of rechts draaien om de juiste tijd op de display te laten verschijnen. Vervolgens de toetsen 📁 en 🌐 weer loslaten. de klok zal nu tot op de minuut af gelijklopen.

Kookwekker - Toets 📁 ingedrukt houden en tegelijkertijd de regelknop 🕒 naar rechts draaien om de gewenste tijd op de display te laten verschijnen. Vervolgens de toets loslaten: de ingestelde tijd zal nu worden teruggeteld. Wanneer de tijd voorbij is, wordt dit door een geluidssignaal aangegeven. Dit signaal kan met elk van de vier toetsen worden afgezet.

Halfautomatische programmering - Het eind van de bakijd wordt geprogrammeerd. Na instelling van de functiekeuzeknop van de oven, heeft u twee mogelijkheden:

- programmering van de gehele baktijd. of - programmering van de eindtijd.

1. Programmering van de baktijd - Toets ingedrukt houden en tegelijkertijd de regelknop draaien om de baktijd op de display te laten verschijnen. Voor een baktijd van 45 minuten bijvoorbeeld, dient u 0.45 in te stellen. Wanneer u de toets weer losiaat, zal de oven meteen in werking treden. Gedurende de baktijd: de display geeft de kloktijd aan. de indicators AUTO en zijn verlicht.

Aan het eind van de ingestelde baktijd: de oven wordt automatisch uitgeschakeld, het geluidssignaal gaat over. de indicator AUTO knippert en de indicator 12 gaat uit.

Om de indicator AUTO buiten werking te stellen: toets indrukken en de functiekeuzeknop op "0" draaien.

1. Programmering van de eindtijd - Toets ingedrukt houden en tegelijkertijd de regelknop draaien om de eindtijd van het bakproces in te stellen: bijvoorbeeld voor 11.45 uur dient u 11.45 op de display in te stellen. De toets weer loslaten. De oven wordt meteen in werking gesteld.

Gedurende de baktijd: de display geeft de kloktijd aan, de indicators AUTO en zijn verlicht. Aangekomen op de eindtijd: de oven wordt automatisch uitgeschakeld. Het geluidssignaal gaat over, de indicator AUTO knippert en de indicator gaat uit.

Om de indicator AUTO buiten werking ie stellen: toets indrukken en de functiekeuzeknop op "0" terugdraaien.

1. Controle - U kunt gedurende het halfautomatische programma het verloop van het bakproces controleren.

Op toets □ drukken: op de display verschijnt nu de resterende baktijd.

Op toets drukken: op de display verschijnt nu de eindtijd. Na de controle wordt op de display weer de normale kloktijd in beeld gebracht.

Automatische programmering - Het begin en eind van de baktijd wordt afzonderlijk gestuurd. Nadat men de functiekeuzeknop op de gewenste stand heeft geplaatst:

- De baktijd instellen: toets □ ingedrukt houden en tegelijkertijd de regelknop ◎ draaien om de gewenste tijdsduur in beeld te brengen, bijvoorbeeld 0.45. De toets weer loslaten.

- Het eind van de baktijd instellen: toets ingedrukt houden en tegelijkertijd de regelknop draaien om de eindtijd in beeld te brengen, bijvoorbeeld 12.30. De toets weer loslaten. De display geeft de kloktijd aan, de indicator AUTO is verlicht, de indicator is uit.

Om 11.45 uur wordt de oven in werking gesteld: de display geeft de klokijd aan, de indicators AUTO en zijn verlicht.

Om 12.30 wordt de oven uitgeschakeld: het gehuidssignaal gaat over, de indicator AUTO knippert en de indicator ### gaat uit. Om de indicator AUTO buiten werking te stellen: toets indrukken en de functiekeuzeknop op "0" terugdraaien.

Controle - Gedurende het automatische programma is het mogelijk het verloop van het bakproces te controleren.

Op toets ☐ drukken: de ingestelde of de resterende baktijd verschijnt op de display. Op toets ☐ drukken: de eindtijd verschijnt op de display. Na de controle wordt de display automatisch weer op de kloktijd overgeschakeld.

Programmering pyrolyse reiniging (F 2860 L/F 4860 EL) • De functiekeuzeknop van de oven op PYROLYSE ▪ afstellen : de schakelklok zal nu automatisch een pyrolyseprogramma van 1.30 uur in beeld brengen. Display-indicatie P 1.30 ; de oven wordt onmiddellijk in werking gesteld. Het is mogelijk de tijd voor de pyrolytische reiniging te verkorten of verlengen door toets 📊 in te drukken en tegelijkertijd de regelknop 🔕 te draaien. Het is mogelijk de aanvangstijd van de pyrolyse reiniging te veranderen door op toets 📋 te drukken en tegelijkertijd de regelknop 🔕 te draaien. Aan het eind van de pyrolyse reiniging zal geen geluidssignaal hoorbaar zijn. De indicatie P 0.00 en de indicator AUTO zullen afwisselend knipperen. Om deze buiten werking te stellen : wachten tot het lampje 📋 uitgaat. vervolgens de functiekeuzeknop op "0" afstellen en toets 📊 indrukken.

N.B.: Bij een verkeerde handeling voor het veranderer van de pyrolysetijd verschijnt de indicatie P 0.00. In dat geval dient men de functiekeuzeknop op "0" terug te draaien en vervolgens weer op □ te plaatsen.

Normaal gebruik - Voor het bakken en braden is het niet noodzakelijk de schakelklok te gebruiken. Controleer of de baktijd en eindijd op "0" zijn atgesteld en vervolgens toets indrukken. De schakelklok treedt alleen maar in werking na programmering van een van de volgende functies : baktijd, eindijd, pyrolyse.

Functie controle • U kunt controleren of alle cijfersegmenten en indicators op juiste wijze functioneren. Deze controle gebeurt uitsluitend met de hand.

7 maal tegelijkertijd op toetsen 1 en 2 drukken. Achtereenvolgens verschijnen nu : alle cijfersegmenten, de AUTO en 3 tekens, de komplete cijfers, de overschakeling (klik), en het geluidssignaal.

Na beeindiging van het testprogramma wordt de kloktijd weer op de display in beeld gebracht.

Automatische Reiniging

Hoe stelt men de automatische reiniging in werking?

Voor een onmiddellijke reiniging hoeft u slechts een handeling uit te voeren :

De deur sluiten en de functiekeuzeknop op afstellen. De schakelklok wordt hierdoor automatisch ingesteld op een pyrolyseprogramma van 1.30 uur. Op de display verschijnt de indicatie P 1.30 en het pyrolyse reinigingssysteem treedt onmiddellijk in werking. Met toets is het mogelijk een kortere of langere tijd in te stellen. Voor reiniging op een lauer uijdstip: de deur sluiten en de functiekeuzeknop op afstellen. De eindtijd van de reiniging programmeren door op toets te drukken.

Hoe kan men het verloop van de automatische reiniging controleren?

Laten we er van uitgaan dat u een reiniging "geprogrammeerd" heeft. Wat zal er nu precies gebeuren?

Het reiniginssysteem zal op het gekozen tijdstip in werking treden. De rode indicator □ gaat branden (de twee andere indicators branden al vanaf het moment dat ù de functiekeuzeknop op ▪ hecft afgesteld).

- Ongeveer 20 minuten later zal de 📄 indicator aangaan hetgeen betekent dat het nu van af onmogelijk is de deur te openen. Zodra de oventemperatuur op 460 °C komt, zal de turbine tot aan het eind van het programma in werking treden. Na 90 of 105 minuten is het reinigingsprogramma beëindigd, de rode indicator 📋 zal nu voorgoed uitgaan. De afkoelingsventilator blijft net zolang draaien tot de temperatuur van de elementen tot 60° gedaald is, zelfs wanneer de functiekeuzeknop inmiddels weer op nul is afgesteld.

- Ongeveer 20 minuten later zal de indicator ☐ weer uitgaan, hetgeen betekent dat de deur weer geopend kan worden. De ontgrendeling gebeurt op automatische wijze. De twee indicators ☐ en ☐ zullen uitgaan zodra men de functiekeuzeknop op een andere stand zet. Uw oven is nu perfect gereinigd.

Na afloop : de witte stofresten die zich op de oenvloer bevinden kunnen eenvoudig met een vochtige spons worden verwijderd. Wacht hiervoor echter tot uw oven volkomen is afgekoeld. Mocht u van de hitte in de oven willen profiteren om een gerecht te bakken, kunt u dit doen zodra de indicator weer gaat branden (deze geeft aan dat de oventemperatuur tot onder 300° gedaald is). In dat geval kunt u de volkomen onschadelijke, witte stofresten in de oven laten.

Automatische werking van het veiligheidssysteem

Deze oven is voorzien van een veiligheidssysteem dat op de stand van de functiekeuzeknop functioneert. Zodra een element (ventilator, thermostaat, deurvergrendeling) storingen vertoont. zal het veiligheidssysteem automatisch in werking treden.

1 - Het veiligheidssysteem wordt d.m.v. de functiekeuzeknop met de hand opnieuw in gereedheid gebracht. Steeds nadat het veiligheidssysteem gefuncioneerd heeft, dient het opnieuw startklaar gemaakt te worden door de functiekeuzeschakelaar eerst op "0" af te stellen en vervolgens op de gewenste stand te zetten.

1. Wanneer het reinigingsproces door stroomuitval wordt onderbroken. kunnen er zich twee mogelijkheden voordoen:

- u bent aanwezig, in welk geval u bij korte stroomonderbreking de aanvankelijk geprogrammeerde reinigingstijd kunt verlengen of bij lange stroomonderbreking opnieuw programmeren: - u bent tijdens de stroomonderbreking afwezig en de reiniging is op onvoldoende wijze uitgevoerd.

In dit laatste geval kunt u voor de volgende pyrolyse reiniging een wat langere tijd programme- ren.

3 - Na automatische pyrolyse reiniging moet de indicator verlicht zijn om de ovendeur te kunnen openen.

Ventilatie

Om oververhitting te voorkomen wordt het apparaat afgekoeld d.m.v. twee ventilatoren.

Voor een perfekte bedrijfszekerheid van de diverse onderdelen is een goede ventilatie van de oven noodzakelijk. Hiervoor is het apparaat voorzien van twee ventilatoren.

Traditionele werking

De tangentiele ventilator werkt op lage snelheid bij inschakeling van de verlichting, bij het bakken tussen 50" en 300" of bij het grillen. De ventilator wordt uitgeschakeld wanneer de keuzeknop weer op 0 wordt ingesteld. Bij langere bakijden op hoge temperatuur is extra afkoeling nodig: de ventilator werkt dan, zonodig met tussenpozen, zelfs als de keuzeknop op 0 staat.

Magnetron

De magnetronventilator functioneert bij elke magnetronwerking en wordt uitgeschakeld zodra men de ovendeur opent. Bij langdung gebruik is extra afkoeling vereist. De magnetronventilator functioneert dan zelfs wanneer de ovendeur open staat.

Pyrolyse

Gedurende de pyrolysereiniging zal de tangentielle ventilator tot 460° op lage snelheid werken. Vanaf 460° zal op hogere snelheid worden overgeschakeld en dit net zolang tot de temperatuur weer tot 300° gedaald is (ontgrendelde deur). Bij 300° zal de tangentielle ventilator opnieuw op lage snelheid functioneren.

Zelfs wanneer de keuzeknop weer op 0 staat zal de ventilator nog op lage snelheid blijven werken en dit net zolang tot de oven voldoende is afgekoeld.

Onderhoud

Gebruik voor het onderhoud van de diverse delen van de oven (kap. deur. front. accessoires) een spons en zeepsop en zorg ervoor goed af te spoelen en na te wrijven. Gebruik nooit schuurmiddelen omdat deze krassen op het emailie veroorzaken.

Let op dat er bij het schoonmaken van de buitenkant geen vloeistof in de ventilatieopeningen aan de bovenkant van de deur komen : anders kan er schade aan de binnenkant van de deur ontstaan.

LET OP

De deurstrip zorgt voor afdichting vooral voor de microgolven en deze strip dient altijd in goede staat te verkeren.

Wanneer de deur aan de binnenkant wordt schoongemaakt, dient men erop te letten dat de strip niet beschadigd of los raakt.

Wordt de strip bij gebruik hard of beschadigd, dient deze te worden vervangen door een erkend installateur. De strip moet soepel blijven en-dient in elk geval om de 3 jaar te worden vervangen.

ELM Uitvoeringen : De ovens met een spiegelfront (ELM) ; om deze ovens te reinigen kunt u het beste een schoonmaakmiddel voor glas gebruiken op een zachte doek. Bij voorkeur schoonmaken wanneer de oven is afgekoeld.

De oven werkt niet

Alvorens een installateur in te schakelen kunt u zelf trachten de oorzaak van de storing op te sporen.

De hetelucht verwarming werkt niet :

— Controleer of schakelaar (1) op stand « manuel » staat. In dat geval dient het rechter venster □ nul aan te geven en het venster → dient op stand 🌐 te staan.

— Controleer de zekeringen en vervang deze eventueel.

— Controleer of de beveiliging niet is ingeschakeld. Is dit het geval zet dan schakelaar (2) eerst op nul en zet de schakelaar daarna weer op de gewenste stand.

De magnetron werkt niet :

— Controleer of de deur van de oven goed gesloten is.

— Controleer of de tijdschakelaar (9) niet op nul staat en of de startknop (10) wel is ingedrukt.

— Wacht tot de oven is afgekoeld advorens de oven weer te gebruiken. Wanneer nl. de oven wordt gebruikt zonder dat er iets in staat of bij slechte ventilatie, zorgt de thermische beveiliging er voor dar er geen microgolven worden uitgezonden totdat de oven weer de normale temperatuur heeft.

De pyrolysereiniging (zelfreiniging) werkt niet (F 2860 L/F 4860 EL)

— Controleer of schakelaar (1) op stand ⬤ staat.

— Controleer of de beveiliging niet is ingeschakeld, zet daarvoor schakelaar (2) weer op nul en vervolgens weer op stand.

— Controleer of de tijdschakelaar (9) op nul staat.

De deur gaat niet open na het reinigen (F 2860 L/F 4860 EL)

— Verzeker u ervan dat schakelaar (2) niet op 0 staat, indien dit wel het geval is dient de schakelaar op stand te worden gezet zodat de deur ontgrendelt.

— Controleer of de tijdschakelaar (9) op 0 staat.

Er komt veel rook uit de oven :

— Verzeker u ervan dat de ingestelde temperatuur niet te hoog is en probeer een lagere temperatuur.

— Controleer of de oven niet te zeer is vervuild (etensresten, vet op de wanden): is dit het geval dan kunnen de wanden worden gereinigd met een spons en voer daarna het pyrolyseproces (F 2860 L/F 4860 EL) uit.

Enkele aanwijzingen betreffende microgolven

let uw oven kunt u verhitten d.m.v. microgolven, dus veilig, snel, gezond, economisch erhitten :

veilig: een goede sluiting van de deur wordt door vier voorzieningen geregeld. Een xtra beveiliging onderbreekt de microgolven bij verkeerd gebruik van de oven;

snel: de warmte wordt direct door het gerecht ontwikkeld, waardoor de verwarmingstijd anzienlijk wordt verkort. Gemiddeld is de verhittingstijd de helft van de tijd die nodig is i een konventionele oven:

gezond : door het snelle verhittingsproces blijven de vitaminen bewaard. Door deze lethode waarbij de droging aanzienlijk minder is blijven voedingswaarde en smaak ehouden :

economisch : een magnetronoven verbruikt 70 % minder energie dan een normale ven. Dit komt door het geringe stroomverbruik van deze ovens (1 500 W in plaats van 000 à 2 500 W) en vooral vanwege het snelle verhittingsproces.

let verhitten met microgolven is eenvoudig en probleemloos wanneer u de volgende oorschriften in acht neemt :

Om de microgolfgenerator (magnetron) niet te beschadigen mag de magnetron niet worden gebruikt wanneer de oven leeg is. De deur niet onnodig belasten en geen reparaes zelf uitvoeren. Houd het apparaat schoon vooral bij de afdichtstrips op de deur.

Bij het verbitten met de magnetron mogen geen metalen voorwerpen worden gebruikt bestek, metalen schalen, aluminium vormen, servies met goudrand, stalen balschalen, te.), omdat de microgolven op het metaal worden teruggekaatst. Alleen de speciale roosers die bij de oven worden geleverd mogen worden gebruikt. Gebruik geen aluminium plie. U mag glas. porcelein, karton en papier gebruiken. Gebruik geen papier of karton ij het gecombineerd verhitten (magnetron/hetelucht) omdat deze materialen niet bestand in tegen hoge temperaturen.

Microgolven werken altijd zeer gericht. Plaats daarom altijd het voedsel in het midden an de oven. Wanneer er meer gerechten zijn, plaats deze dan bij elkaar in het midden. Gerechten die geen vocht mogen verliezen afdekken (groente, vlees, vis). U voorkomt aan uindrogen en spatten en de oven blijft schoon. Gebruik hiervoor een deksel of een umgekeerd bord of cellofaan papier, maar sluit het gerecht niet volledig af. Leg pizza's of quiches op bakpapier: ze blijven dan knapperig.

Als het hoge spijzen zijn is het raadzaam om deze tijdens het verwarmen om te draaien of door te roeren. Door het roeren wordt de warmte gelijkmatig verspreid. U kunt de leur steeds zonder gevaar openen; de oven schakelt uit en de magnetron gaat pas weer verken zodra de deur dicht is en de startknop (10) is ingedrukt.

Kook eieren op de kookplaat want door de microgolven kan de schaal barsten en wordt le oven vuil.

• Door microgolven gaan vloeistoffen snel koken. Nooit voedsel verhitten in hermetisch gesloten potten (babyvoedsel...), omdat door de druk de potten kunnen springen.
• Bij gebruik van de magnetron kan er condensatie ontstaan op de wanden in de oven. Zet dan de keuzeschakelaar (2) op 50° en schakelaar (3) ⚫ om de condens snel af te voeren.
• Dragers van een pace-maker mogen geen magnetronoven bedienen.

U bent nu op de hoogte met de bijzonderheden van uw oven. Wij raden u aan dit boekje te bewaren. U kunt het later nog eens nalezen.

Bij dagelijks gebruik zult u bemerken hoe pretig het is om een oven op oog en werkhoogte te hebben waardoor veel handelingen en onnodige vermoeidheid worden voorkomen. In zijn programma voert Scholtes nog 80 elementen die met als uw oven kunnen worden ingebouwd in een keuken die u zelf inricht en die is ontworpen om het bereiden van de dagelijksemaaltijden zo plezierig mogelijk te maken. Waarom zou u uw keuken dan ook niet laten inrichten door Scholtes die u een compleet programma biedt met naar de losse kooktoestellen een grote keuze aan ventilatieapparatuur en koelkasten :

• kookplaten, keramisch, gas,
• afzuigkappen en filterunits,
• vaatwasmachines,
• koelkasten, koel-diepvrieskasten, inbouw vrieskasten,

Alle apparatuur heeft de hoge kwaliteit, degelijkheid en afwerking die u van dit merk gewend bent. Het gehele programma is beschikbaar en om er kennis van te nemen kunt u schrijven naar Scholtes.

Accessoires

Bij de oven worden diverse accessoires geleverd, andere kunnen worden bijbesteld. Alle accessoires kunnen bij alle verhittingsprocessen worden gebruikt : het aluminium bakplaatje echter mag niet worden gebruikt bij het verhitten door microgolven, dit mag alleen worden gebruikt bij heteluchtverwarming.

Accessoires die bij de oven horen

De volgende accessoires worden met de oven geleverd:
- Een glazen bakschaal.
- Een aluminium bakplaatje.
- Twee rooster.
U kunt altijd accessoires bijbestellen via uw leverancier.
