BRUGSANVISNING EMF 990 Scandomestic

Læs denne brugsanvisning omhyggeligt!

Kære kunde!

• Læs denne brugsanvisning før du tager produktet i brug første gang. Det vil hjælpe dig med at bruge og vedligeholde det korrekt samt forlænge levetiden.
• Gem brugsanvisningen til senere brug, hvis dette skulle blive nødvendigt og sørg for, at vejledningen følger, hvis produktet skifter ejermand.

Denne brugsanvisning indeholder sikkerhedsinstruktioner, betjeningsvejledninger, installationsinstruktioner og tips til problemlösning mm.

Før du ringer efter service:

• Gennemgå afsnittet om tips til problemløsning. Dette vil hjælpe dig med selv at løse nogle de mest almindelige problemer.
• Hvis du ikke selv kan løse problemerne, ring da efter hjælp fra professionelle teknikere.

Når De ringer op:

• Skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet.
• Skal De opgive, hvor og hvilken forhandler produktet er købt hos, samt oplyse købtsdatoen.

Uberettiget tilkaldelse af teknisk service:

Inden service tilkaldes, kontrolleres de fejlmuligheder, det er muligt selv at udbedre. Såfremt kravet om udbedring er uberettiget, påhviler det kunden selv at betale de omkostninger, der er forbundet med at have tilkaldt service.

Reklamationsfrist:

Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark. Reklamationsfristen er gyldig 24 mdr. fra købsdato, når der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår. Funktionsvigt på produkterne, der skyldes installationsmæssige forhold, dækkkes ikke af reklamationsfristen. Reklamationsfristen indskrænker ikke købers rettigheder iflg. lovgivningen.

Reklamationsfristen omfatter ikke:

• Fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødeløs behandling, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser eller ved reparation udført af andre end Scandomestic A/S autoriserede teknikere.
• Fejl eller skader opstået som følge af erhvervsmæssig eller anden brug af produkter, der er beregnet til private husholdninger.
• Erstatning for eventuelle følgeskader, herunder skader på andre genstande, drifttab etc., medmindre andet er lovmæssigt fastlagt

Transportskader:

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelser i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Erhvervskøb:

Erhvervskøb er ethvert køb af produkter, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervsligende firmål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til almindelig husholdning.

Vigtigt!

Vær opmærksom på, at producenten, som følge af konstant udvikling og ajourføring af produktet, kan foretage ændringer uden forudgående varsel.

Bortskaffelse

Bortskaf produktets emballage korrekt.

I henhold til WEEE's direktiver må dette produkt ikke smides i skraldespanden. Det skal afleveres på en genbrugsstation. På den måde hjælper du med at beskytte miljøet.

ADVARSEL!

Emballagen kan være farlig for børn!

Plastdele er mærket med de internationale standardforkortelser:

PE - polyethylen, f.eks. indpakningsfolien

PS - polystyren, f.eks. polstringsmaterialet

PO M - polyoxymethylen, f.eks. plastclips

PP - polypropylen, f.eks. salttragten

AB S - acrylonitril-butadien-styren, f.eks. kontrolpanelet.

Elektrisk og elektronisk udstyr (EEE) indeholder materialer, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for miljøet, når affaldet af elektrisk og elektronisk udstyr (WEEE) ikke bortskaffes korrekt.

Produkter, der er mærket med nedenstående "overkrydsede skraldespand", er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles sørskilt.

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor affald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer eller andre indsamlingssteder eller hentes direkte fra husholdningerne. Nærmere information skal indhentes hos kommunens tekniske forvaltning.

Advarsel

• Lad ikke børn bruge emhætten.
• Din emhætte er kun til husholdningsbrug, og er ikke velegnet til grillbarer eller anden kommerciel brug.
• Alt installationsarbejde skal udføres af en autoriseret elektriker eller en anden kompetent person.
• Emhætten og dens filter skal rengøres regelmæssigt, for at holde den i god funktionsmæssig tilstand.
• Sørg altid for, at emhætten er slukket, før du rengør den.
• Rengør emhætten ifølge brugsanvisningen og undgå, at der går ild i den.
• Brug ikke ild til at tørre emhætten med.
• Hvis der er en fejl på din emhætte, bedes du ringe til forhandlerens kundeserviceafdeling.
• Hold rummet ventileret når din emhætte og gaskomfur kører.
• Send ikke aftrækket fra emhætten gennem samme opvarmede skorsten, som det fra gaskomfur og andre køkkenapparater.
• Før installation og ibrugtagning, skal du læse alle instruktioner og sørge for, at den spænding (V) og frekvens (Hz) som er angivet på din emhætte, er præcis identisk med spændingen (V) og frekvensen (Hz) i dit hjem.
• For at få mest muligt ud af din emhætte, bedes du læse brugsanvisningen før installation & ibrugtagning og gemme den på et sikkert sted.
• For at garantien dækker din emhætte, bedes du medsende garantibevis og kvittering, ellers vil garantien ikke dække.

Funktioner og egenskaber

• Emhætten er fremstillet af materialer i høj kvalitet og strømlinet design, i overensstemmelse med teknisk og fysisk ingeniørteori. High-end og luksus med æstetisk touch samt forskellige designs, der passer perfekt til dit køkken.
• Udstyret med en kraftig, støjsvag elektromotor og ventilatorpropel, producerer den stor sugestyrke, lav støj, non-stick fedtfilter og let at rengøre.
• Med isoleret lavspændingskredsløb, 12vAC input, er belysningen mere koncentreret og meget sikrere.
• Fedtfilteret er let at fjerne og rengøre, mens motor og andre indvendige dele blot skal tørres af med en klud.
• Det særlige design af vindtunnel og fedtopsamling, betyder at overflødigt fedt ikke ophobes i aftræksrøret.

Installation

1 Loftet skal kunne bære mindst 120kg vægt og tykkelsen af loftet skal være 30MM.

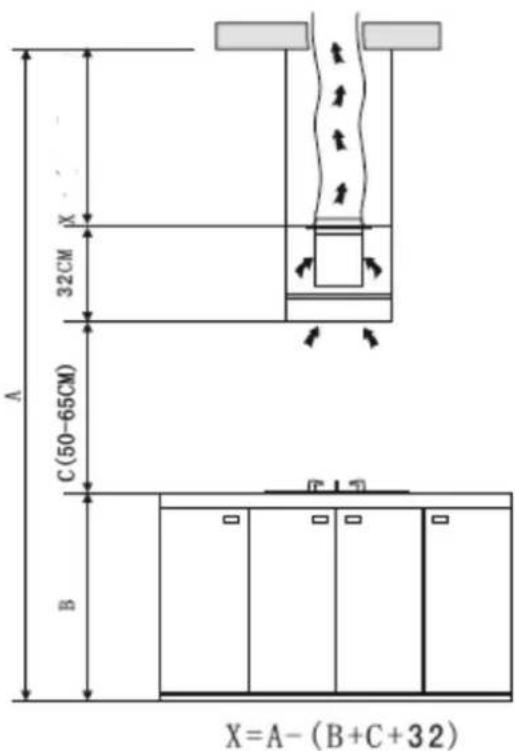

2 1. Emhætte skal placeres i en afstand på 50-65 cm fra kogepladen for at opnå den bedste effekt. Se ill. 1. (Keramisk / Induktion = Min. 500 mm, Gas = Min. 650 mm)

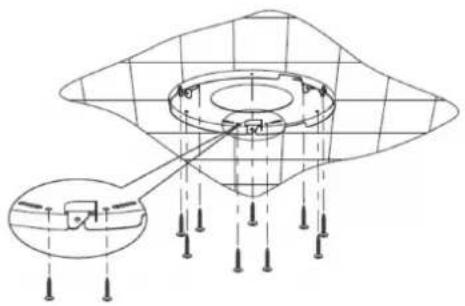

3 Bor et 1 x 170 mm rundt hul i loftet. Ud fra ophængsbeslaget bores der 9 huller i loftet. 9 stk. ST6 x 40mm flade skruer skal bruges til montere ophængsbeslaget på et træloft. (eller bor 6 huller i loftet og benyt 6 stk. 6 x 60 mm ekspan-sionsskruer til at montere ophængsbeslaget i et cementloft). Se ill. 2.

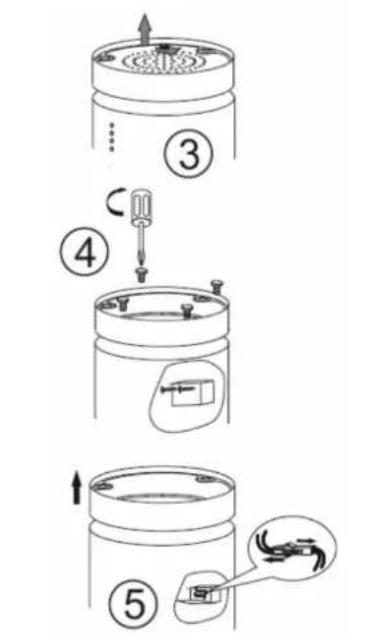

1. Vær omhyggelig med at dreje skruerne på fedtfilteret og tag derefter fedtfilteret ud. Se ill. 3.
   5 Brug skruetrækkeren til at fjerne 4 stk. M5 x 22 mm rundhovede skruer og den store fladhovede ST3 x 12 mm fra ledningernes samleboks, fjern pærens ledning fra boksen, og fjern derefter den lille runde enhed. Se ill. 4/5.
   6 Når du fjerner den lille rund enhed, bør du være forsigtig når du monterer glasset. Se ill. 6.
   7 Når glasset er installeret og den lille runde enhed er monteret igen, forbindes lampens ledning med skruerne og disse strammes. Se ill. 7/8.
   8 Monter fedtfilteret igen og stram filterets skruer. Se ill. 9.
   9 Ifølge ill. 11, beregn længden af vinkeljernet, 24 stk. M4 x 10 mm fladhovede skruer og M4 møtrikker med spændeskiver skal bruges til at samle vinkeljernet med det andet vinkeljern (længden af vinkeljernenes overlap må ikke være mindre end 10 mm). Se ill. 10.
   10 Brug 6 stk. M4 x 10 mm fladhovede skruer til at fastgøre vinkeljernet på emhætten og installer teleskoprøret. Se ill. 11/12
2. Brug monteringspanelet til at fastgøre 3 stk. vinkeljern, 24 stk. M4 x 10 mm fladhovede skruer og M4 møtrikker med spændeskive skal bruges til at forbinde vinkeljern og monteringspanel. Se ill. 13.
   12 Se ill. 14. Placer den indre skorsten i emhælten.
   13 Se ill. 15. Hæng emhætten op, placer teleskoprøret på loftet, brug derefter 6 stk. M4 x 10 mm fladhovede skruer og M4 møtrikker med spændeskiver til at skrue vinkeljernet fast på ophængspanelet.
3. Se ill. 16. Træk den indre skorsten til ophængspanelet og fastgør den med 3 stk. ST4 x 8 mm fladhovede, skærende skruer.

Rengøring af kulfilterets trädgitter (OBS: när du renser emhætten, skal du sørge for at strømmen er afbrudt)

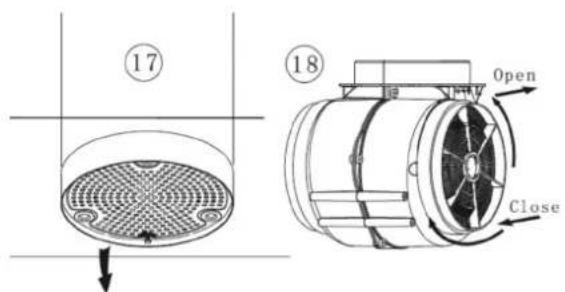

• Sådan fjernes emhættens fedtfilter: skru omhyggeligt fedtfilteret af med hånden mod uret, træk ned og tag fedtfilteret ud. Se ill. 17.
• Følg retningslinjerne nedenfor nøje.
  1 Sæt trådgitteret i 40-50°C rent vand, hæld rengøringsmiddel i og lad det stå i blød i 2-3 minutter. Brug handsker og

17 18 Open Close

rengør det med en blød børste. Anvend ikke for meget pres. Trådgitteret er sart og let kan beskadiges.

2 Det kan, efter behov, kommes i en opvaskemaskine. Indstil temperaturen på cirka 60°C.
- Brug ikke slibende rengøringsmiddel, da det vil beskadige emhætten.
- Installer kulfilteret i emhætten, den specifikke måde ses på ill. 18.

Sådan udskiftes pæren:

Sørg for, at hætten er slukket før pæren udskiftes.

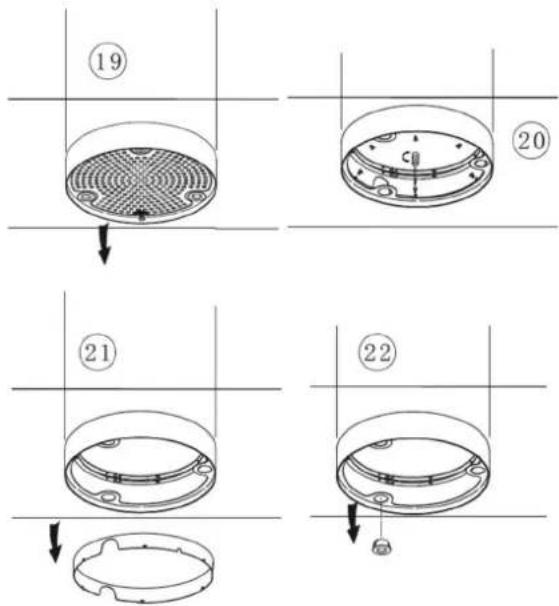

• Sådan fjernes emhættens fedtfilter: skru omhyggeligt fedtfilteret af med hånden mod uret, træk ned og tag fedtfilteret ud. Se ill. 19.
• Se ill. 20/21, brug en skruetrækker til at fjerne dækslets 6 stk. ST3 x 6 mm skruer og fjern pærens fatningspanel.
• Se ill. 22. Fjern pæren og udskift den.

Produktdataark til emhætte til husholdningsbrug i overensstemmelse med regulativ (EU). Nr. 65/2014 og 66/2014

	Symbol Værdi Enhed
Model identifikation EMF 990
Årligt energiforbrug AEChætte	62,4 kWh/a
Tidsforøgelsesfaktor f 1,2
Flydende dynamisk effektivitet	FDEhætte 23,4
Energieffektivitet indeks EEIhætte	68,0
Målt luftstrømshastighed ved optimal effektivitet	QBEP 309,9	m3/t
Målt lufttryk ved punkt for op- timal effektivitet	PBEP 363	Pa
Maksimal luftstrøm	Qmax	591,5	m3/t
Målt elektrisk input ved opti- mal effektivitet	WBEP	133,6	W
Nominel effekt for belysn- ingssystemet	WL	5,3	W
Gennemsnitlig belysning fra belysningssystemet ved mad- lavningsfladen	Emidterst	315	lux
Målt strømforbrug ved stand- by-tilstand	PS	--	W
Målt strømforbrug ved taend/ sluk tilstand	PO	0,38	W
Lydeffektniveau	LWA	74	dB
