BRUGSANVISNING FG 130 ATLAS

Advarsel og vigtige anvisninger 3

Beskrivelse af apparatet 4

Brugsvejledning 5

Rengøring 5

Start-justering af temperaturen 5

Lynfrysning 5

Advarselslys (D) 5

Nedfrysning 6

Opbevaring af frosne fødevarer 6

Afrimning af fryseren 7

Vedligeholdelse 8

Periodisk rengøring 8

Hvis noget ikke virker... 8

Afprøvning af den magnetiske dørliste

for lufttæthed 8

Garanti 9

Tekniske data 10

Installation 10

Udpakning 10

Transportskader 10

Inden skabet tages i brug 10

Opstilling 10

El -tilslutning 11

Omhængsling 12

Advarsler og vigtige anvisninger

Det er af stor vigtighed, at denne betjeningsvejledning opbevares sammen med apparatet ffl fremtidig brug. Hvis apparatet sælges eller overdrages ffl en anden ejer, eller De flytter og efterlader apparatet, bør De alffd sikre Dem, at vejledningen følger apparatet, således at den nye ejer kan gøre sig bekendt med apparatets funkffon og de relevante advarsler. Disse advarsler gives af hensyn ffl Deres og andres sikkerhed. De bør læse dem grundigt igennem, inden apparatet installeres eller tages i brug.

Generelle sikkerhedsoplysninger

• Dette apparat er beregnet til at blive betjent af voksne. Børn bør ikke have lov til at pille ved knapperne eller lege med apparatet.
• Det er farligt at ændre dette apparats specifikationer eller egenskaber.
• Inden der udføres rengørings- eller vedligeholdelsesarbejde, skal De sikre Dem, at apparatet er afbrudt og stikket trukket ud.
  ■ Dette apparat er tungt. Udvis forsigtighed, när det flyttes.
• Ispinde kan forårsage kuldeforbrændinger, hvis de indtages straks efter, at de er taget ud af apparatet.
• Ved håndtering af skabet må køleenheden ikke beskadiges, da dette kan medføre lækage.
• Skabet må ikke placeres i nærheden af radiator eller komfur.
• Skabet bør ikke udsættes for direkte sollys i længere ffd.
• Der skal være tilstrækkelig ventilation rundt om bagsiden af skabet. Kølekredsløbet må ikke beskadiges.
• Det er hensigtsmæssigt at placere en fryser i kælderen (ikke indbygningsmodeller).
• El-apparater såsom ismaskiner må ikke benyttes inden i et køleskab, medmindre de er godkendt ffl dette formål af producenten.

Service/reparation

• Såfremt el-arbejde er nødvendigt for at installere apparatet, bør dette udføres af en autoriseret el-installatør eller anden kompetent person.
• Reparationer på apparatet bør kun udføres af et autoriseret servicecenter og kun originale reservedele bør anvendes.

• Hvis der opstår en fejl på apparatet, bør De under ingen omstændigheder selv forsøge at reparere apparatet.

• Reparationer udført af usagkyndige kan medføre skade eller alvorligere fejl. Henvend Dem til det nærmeste servicecenter og forlang altid originale reservedele.
  ■ Skabets køleenhed indeholder kulbrinter. Vedligeholdelse og reparation må derfor kun udføres af en kvalificeret tehniker

• Der må aldrig anvendes metalgenstande til rengøring af skabet, da det derved kan blive beskadiget.

Anvendelse

• Køleskabe og frysere til hjemmebrug er udelukkende beregnet til opbevaring af madvarer.
• Frosne madvarer må ikke nedfryses igen, när de en gang har været optøet.
• Advarsel: Ved overskridelse af temperaturerne, der angives af køleskabets klasse, skal følgende udføres: Når rumtemperaturen sænkes til under min. temperaturen er det ikke længere muligt at garantere opbevaringstemperaturen i fryseboksen. Det anbefales derfor at anvende fødevarerne i fryseboksen så hurtigt som muligt.
• Producentens anvisninger vedrørende opbevaring af madvarer bør overholdes nøje. Læs vejledningen på den pågældende emballage.
• Apparatets indvendige foring består af kanaler,.som kølemidlet løber igennem. Hvis der går hul på disse, vil det beskadige apparatet så meget, at det ikke kan repareres, og det vil medføre tab af madvarer. ANVEND IKKE SKARPE GENSTANDE til at fjerne rim- eller islag. Rimlag kan fjernes ved at anvende den medfølgende skraber. Islag bør under ingen omstændigheder skrabes af de indvendige sider. Islag bør optøs ved afrimning af apparatet. Se afrimningsvejledningen.
• Kulsyreholdige eller mousserende drikkevarer må ikke placeres i fryseren, da der skabes et tryk i flasken eller beholderen, som kan få den til at eksplodere, hvilket medfører skade på apparatet.
• Der må ikke anvendes andre genstande eller hjælpemidler til at fremskynde afrimningen end dem, som er anbefalet af producenten.

Installation

- De bør sikre Dem, at apparatet ikke placeres pa eltilførselsledningen.

Vigtigt: Såfremt forsyningskablet er beskadiget, skal det udskiftes med et specialkabel og udstyret, som fås ved henvendelse til producenten eller det autoriserede servicecenter.

■ Under normal drift bliver kondensator og kompressor på bagsiden af skabet varme. Af sikkerhedsmæssige grunde skal skabet derfor mindst have de ventilationsdimensioner, som er angivet på figuren.

Vigtigt: Ventilationsåbningerne må ikke tildækkes.

- Når apparatet er i brug, bliver komponenterne bag på apparatet varme. Der skal altid være tilstrækkelig ventilation til disse dele for at undgå fejl og manglende køling. Se installationsvejledningen.

- Komponenter, som bliver varme, må ikke være tilgængelige. Bagsiden af apparatet bør så vidt muligt altid placeres mod en væg.

- Hvis apparatet transporteres horisontalt, kan det ske, at olien i kompressoren løber ud i kølekredsløbet. For at olien kan løbe tilbage til kompressoren efter transporten tilrådes det at vente i mindst to timer, før apparatet tilsluttes igen.

Miljøbeskyttelse

- Dette apparat indeholder ingen gasarter, der er skadelige for ozonlaget, hverken i kølekredsløbet eller i isoleringsmaterialerne. Apparatet må ikke kasæres sammen med almindeligt affald. Undgå at beskadige køleenheden, især på bagsiden i nærheden af varmeveksleren. De kan hos Deres lokale myndigheder få oplysninger om, hvor apparatet kan bortskaffes miljømæssigt korrekt.

- De materialer i dette apparat, som er mærket med symbolet kan genbruges.

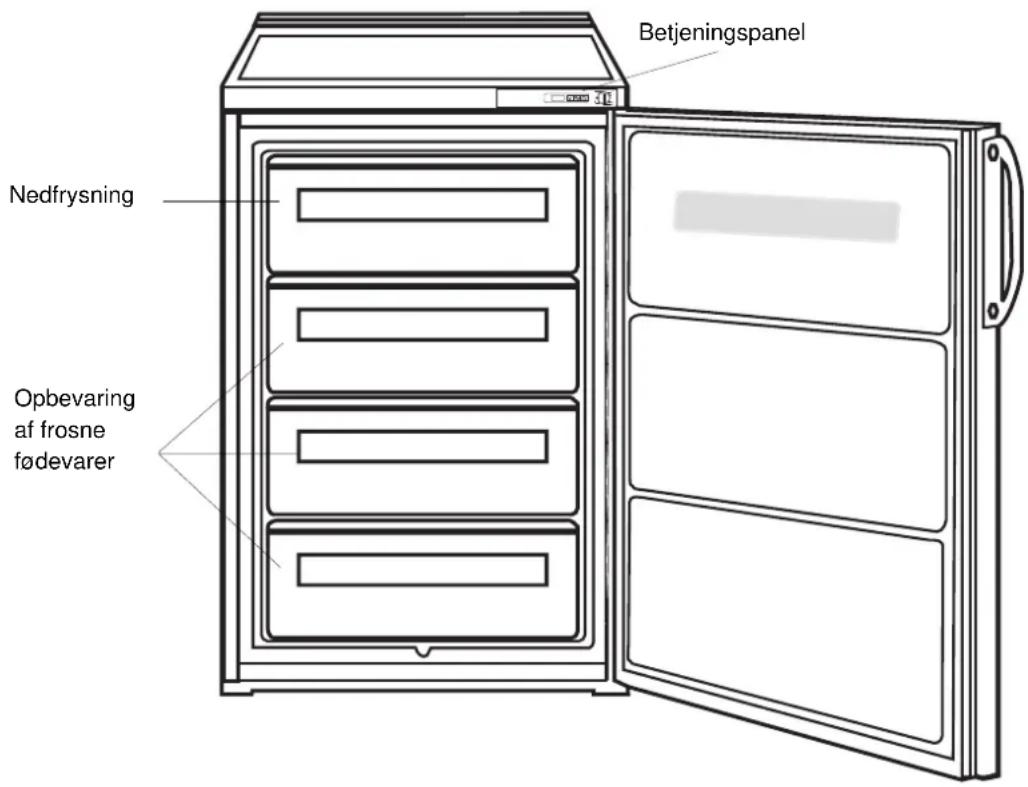

Beskrivelse af apparatet

Brugsvejledning

Denne fryser er mærket med symbolet xket betyder, at den er velegnet til indfrysning og langtidsopbevaring af frosne fødevarer.

Rengøring

Inden De tager skabet i brug, bør De vaske det indvendigt med lunkent vand og et mildt rengøringsmiddel for at fjerne den typiske lugt af et nyt produkt.

De må ikke bruge skurepulver eller andre midler, som kan ridse overfladen.

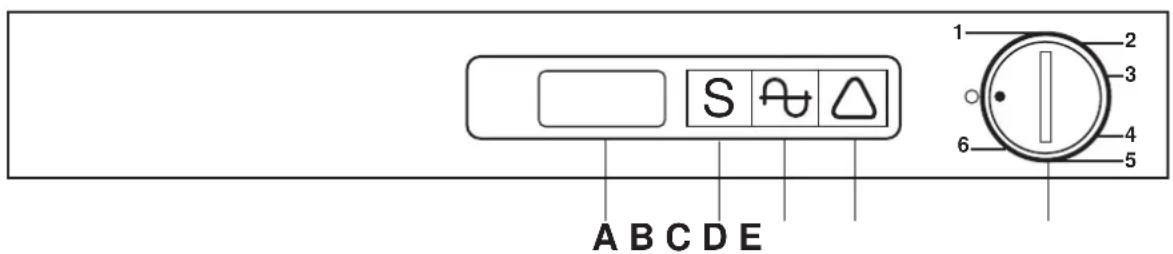

Betjeningspanel

A. Kontakt «SUPER - NORMAL»
B. Kontrollampe «SUPER»
C. Kontrollampe «tilsluttet»
D. Advarselslampe «varm fryser»
E. Termostatknap

Start-justering af temperaturen

Fryseren startes på følgende måde:

Sæt stikket i stikkontakten og drej termostatknappen forbi stopindstillingen «O»; kontrollampe (C) tænder og viser, at fryseren er tilsluttet.

Temperaturen i fryseren skal være mindst -18°C eller lavere for at opnå en sikker opbevaring af dybrosne fødevarer.

En indstilling i midten af skalaen er som regel bedst.

Med termostatknappen i denne indstilling vil termostaten automatisk regulere temperaturen inde i fryseren for at opnå en sikker opbevaring af fødevarerne.

Hvis fryseren arbejder under ugunstige forhold som f. eks. dårlig ventilation, høj omgivelsestemperatur eller hyppige døråbninger, kan det være nødvendigt at vælge en mere passende temperaturindstilling.

Drej knap (E) til et højere tal for at opnå en lavere temperatur og til et lavere tal, hvis der ønskes mindre kulde (højere temperatur).

Termostaten fungerer kun, när kontakten (A) står i NORMAL-stillingen (til højre).

Lynfrysning

Når kontakten (A) står i SUPER-stilling (til venstre), vil kompressoren køre konstant og kontrollampen (B) vil lyse. Se afsnittet «Indfrysning».

Advarselslys (D)

Advarselslyset viser, når det tændes, at temperaturen i fryseren er nået op på et niveau, hvor opbevaring af frosne fødevarer ikke længere er sikker.

Naturligvis vil denne lampe lyse, når fryseren tages i brug første gang, og når der fyldes friske fødevarer til indfrysning i fryseren.

Lyset vil vedblivende være tændt, indtil temperaturen er faldet til det niveau, hvor opbevaring af frosne fødevarer er sikker.

Nedfrysning

Når fryseren tages i brug, er det nødvendigt at lade den stå på indstilling SUPER i mindst 3 timer, fr der IEGges friske madvarer i den. Det samme gælder, hvis fryseren har været ude af drift i en periode.

Nedfrysningskapaciteten er anført på typeskiltet. Hvis De ønsker at nedfryse en større mængde, anbefales det at stille kontakten (A) på SUPER ca. et døgn i forvejen. Stil kontakten tilbage til NORMAL-stillingen ca. et døgn efter, at denne mængde er lagt til nedfrysning.

Det anbefales at bruge den øverste hylde til nedfrysning. Undgå at lade varer til nedfrysning komme i direkte kontakt med allerede nedfrosne madvarer. Hvis De lægger flere pakker til nedfrysning, sørg da for, at der er lidt luftmellemrum mellem pakkerne, således at kulden kan virke fra alle sider.

Det er vigtigt, at nedfrysningen sker så hurtigt som muligt. Varerne bør derfor højst have stuetemperatur. Indpak varerne i vanddamptæt emballage, så de beskyttes mod udtørring. Valget af indpakningsmateriale er af stor betydning. (Se håndbøger om dybfrysning).

Praktiske råd:

■ Frys kun omhyggeligt rengjorte fødevarer af en god kvalitet.
- Pak de friske fødevarer i små portioner, så de hurtigt kan nedfryses, så er det muligt kun at optø den mængde, der skal bruges.
- Når frosne fødevarer en gang har været tøet op, vil holdbarheden være forringet - også selv om fødevarerne nedfryses igen.
- Magert kød holder sig længere i nedfrossen stand end fedt. Salt nedsætter holdbarheden for de frosne fødevarer.
- Læg aldrig varme fødevarer i fryseren og lad være med at fylde beholdere helt op til kanten.
Det tilrådes at notere, enten på hver enkelt pakke eller på strimmelen på forsiden af opbevaringskurven, hvad pakken indeholder og nedfrysningsdatoen, så De kan holde styr på opbevaringstiden.
Hvis frosne fødevarer ved et uheld tøes op, f.eks. ved en langvarig strømafbrydelse, bør fødevarerne anvendes indenfor meget kort tid - eller tilberedes og fryses igen.

Opbevaring af frosne fødevarer

Hvis fryseren ikke har været i brug før eller i nogen tid, skal den køre i mindst 2 timer, før der lægges frosne fødevarer i den.

Det anbefales at undersøge, om de industrielt frosne fødevarer har været opbevaret på betryggende måde hos forhandleren, og at de frosne varer bliver transporteret fra forhandleren til forbrugeren hurtigst muligt (en temperaturstigning i frosne fødevarer kan nedsætte deres holdbarhed).

Det anbefales ligeledes ikke at overskride den holdbarhedstid, der er angivet fra producentens side.

Endelig bør døren til fryseren ikke åbnes for tit og ikke stå åben længere tid end højst nødvendigt.

Bemærk

Læg ikke kulsyreholdige drikkevarer i fryseren (sodavand etc.). Vandis kan, hvis de spises lige når de tages ud af fryseren, give en lav-temperatur forbrænding.

Hvis der skulle komme en strømafbrydelse, så lad være med at åbne døren til fryseren, så længe strømmen er afbrudt.

Hvis fryseren er helt fyldt op, vil de frosne varer ikke blive påvirket af en kortvarig strømafbrydelse (6-8 timer). Ellers anbefales det at anvende fødevarerne indenfor meget kort tid.

Dybfrost eller frosne fødevarer kan optøes i køleskabet eller ved rumtemperatur afhængig af, hvor lang tid der er til rådighed for optøningen.

Små stykker kan endog tilberedes direkte fra fryseren uden forudgående optøning, dog vil tilberedningstiden blive forlænget.

Afrimning af fryseren

Fryserens indervægge vil gradvis blive dækket af et rimlag, dette bør fjernes med den specielle plasticskraber, der leveres sammen med fryseren, når laget har nået en tykkelse på ca. 5 mm. Hvis der har dannet sig et tykt lag is på væggene inde i fryseren, er det nødvendigt at foretage en fuldstændig afrimning af fryseren på følgende måde:

1. Eventuelle fødevarer tages ud, pakkes i flere lag avispapir, og et tæppe og lægges på et koldt sted.
2. Drej termostatknappen til «O» eller sluk for kontakten.
3. Lad døren stå åben.

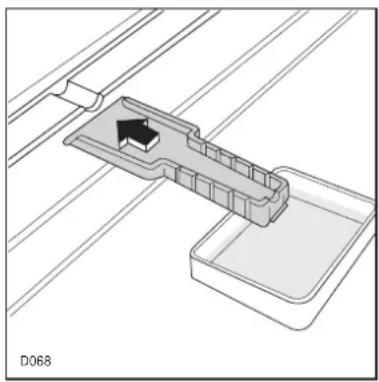

4. Sæt plastskraberen ind forneden, som vist på Fig. og sæt en opsamlingsskål under.
5. Når afrimningen er helt afsluttet, aftørres fryseren omhyggeligt.

Døren lukkes, fryseren startes og kontakten (A) stilles på SUPER.

Når skabet har kørt ca. 1 time, lægges varerne på plads igen.

Efter ca. 3 timer, stilles kontakten tilbage til NOR MALstillingen.

Før ethvert vedligeholdelsesarbejde skal strømtilførslen afbrydes.

Advarsel

Dette køleskab indeholder brandbare kulbrinter I kølesystemet. Vedligeholdelse og påfyldning må derfor kun udføres af uddannet teknisk personale.

Periodisk rengøring

Sluk for stikkontakten og vask fryseren af indvendig med lunkent vand tilsat tvekulsurt natron og udvendig med lunkent sæbevand.

Når det skønnes nødvendigt, kan der bruges bilpolish på den udvendige side af fryseren.

En støvbelægning betyder øget energiforbrug.

Periodisk stilstand

I perioder, hvor fryseren ikke er i brug, f. eks. i ferien, anbefales det at tage følgende forholdsregler:

Sluk på kontakten, fjern alle fødevarer fra fryseren, afrim den og gør den omhyggeligt ren indvendigt incl. kurve.

Lad døren stå åben, så luften frit kan cirkulere inde i fryseren for at forebygge ubehagelige lugtgener.

Hvis noget ikke virker...

Hvis fryseren ikke virker, kan det skyldes en mindre fejl, der let kan rettes. Undersøg om:

Stikket sidder rigtigt i stikkontakten, og der er strøm til kontakten, prøv evt. at tilslutte en lampe.

At termostaten er korrekt indstillet.

At evt. HFI-relæ ikke er afbrudt.

Hvis fryseren stadig ikke virker tilfredsstillende, efter at ovenstående er undersøgt, så kontaktes det nærmeste servicecenter.

Det er vigtigt ved henvendelse om service, at De opgiver model og produktnummer på Deres apparat, begge dele er angivet på apparatets dataskilt.

Dataskiltet er anbragt forneden til venstre indvendigt i skabet.

Afprøvning af den magnetiske dørliste for lufttæthed

Ved at åbne og lukke døren flere på hinanden følgende gange, undersøges det, at gummilisten rundt om døren ikke har slået sig og er blevet skæv. Hvis der bemærkes en skævhed, løsnes skruerne på top- og bundhængslet og dørlisten justeres ved at løfte døren let og derefter igen skrue skruerne fast.

Lufttætheden afprøves ved at indsætte et tyndt stykke papir mellem den magnetiske dørliste og kabinettet, dette stykke papir må ikke let kunne trækkes ud eller opad/nedad.

Hvis papiret glider, justeres hængslerne igen ved at gøre som anvist i ovenstående.

Garanti

Garanti

I år fra den dokumenterende købsdag (gem købsnotaen) Garantien dækker fabrikations-og materialefejl, der måtte opstå ved normal brug i en privat husholdning i Danmark Garantien opfatter materialer, nødvendige transportomkostninger og arbejdsløn. For Grønland og Færøerne gælder særlige regler.

Forbehold:

Garantien omfatter ikke fejl og skader, som skyldes andre årsager end fabrikations- og materialefejl. Det er en forudsætning for garantien, at en reparation ikke er forsøgt foretaget af andre end Electrolux Hvidevare-service, som er vor autoriserede serviceorgan.

Garanties dækker ikke uberettiget tilkald af service.

Reparation

Det er ikke tilladt at gøre indgreb i apparatet.

Reparation må kun foretages af autoriseret service. Se servicekortet.

Vort produktansvar og vor garanti dækker ikke, hvis en skade er forårsaget af en reparation, der ikke er udført af vor egen serviceorganisation og naturligvis ikke, hvis skaden skyldes, at der er brugt uoriginale reservedele.

Produktansvar

Vort produktansvar er gældende iflg. «Lov om produktansvar». Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved selve det installerede apparat. Dette ansvar er gældende 10 år efter, at apparatet er købt som fabriksnyt.

Forbehold

Vort produktansvar gælder ikke hvis den pågældende skade skyldes et eller flere af følgende forhold:

• at maskinens installation ikke er udført i overensstemmelse med de givne installationsvejledninger.
• at maskinen er anvendt til andet formål end beskrevet.
• at de i denne brugs- og installationsvejledning nævnte anvisninger ikke er blevet fulgt.

• at apparatet fortsat er anvendt, inden udbedring af en konstateret fejl eller uregelmæssighed.
  ■ at reparation er foretaget af andre end vor autoriserede serviceorganisation.
  ■ at der er brugt uoriginale reservedele.

• at skaden en forårsaget af transportskader, også sådanne, som måtte være opstået ved senere transport ved f.eks. flytning eller videresalg.
  ■ at skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Udpakning

Eventuelle transportskader, fra en transport som De ikke selv har foretaget, skal anmeldes til forhandleren inden 7 dage fra modtagelsen.

Placer indpakningsmaterialet så små børn ikke kan komme til skade med det under leg.

Electrolux Hvidevarer-Service har tre service-centre fordelt over landet. Her er det muligt at bestille service samt købe reserverdele.

Benyt venligst nedennævnte telefonnummer:

70 11 74 00

De tekniske data er angivet på typeskiltet indvendigt til venstre i skabet.

Høyde mm 850

Bredde mm 550

Dybde mm 600

Installation

Advarsel!

Hvis denne fryser, det er forsynet med magnetisk dørlukning, erstatter en ældre model, der har smæklås på døren eller på låget, bør man sikre sig at denne smæklås ødelægges, før det gamle apparat kasseres, således at det ikke bliver en «dødsfælde» for børn.

Udpakning

Kontroller, at skabet er ubeskadiget.

Transportskader

Eventuelle transportskader skal anmeldes til Deres forhandler senest 1 uge efter modtagelsen.

Inden skabet tages i brug

Rengør skabet indvendigt og udvendigt med en klud opvredet i vand, tilsat uparfumeret opvaskemiddel.

Opstilling

Køleskabet bør ikke opstilles i nærheden af radiatorer, varmeovne, i direkte sollys eller ved anden form for varmekilde.

Det bedste resultat opnås ved en rumtemperatur på 18°C - 43°C (klasse T); 18°C - 38°C (klasse ST); 16°C - 32°C (klasse N); 10°C - 32°C (klasse SN). Deres apparats klasse er angivet på typeskiltet.

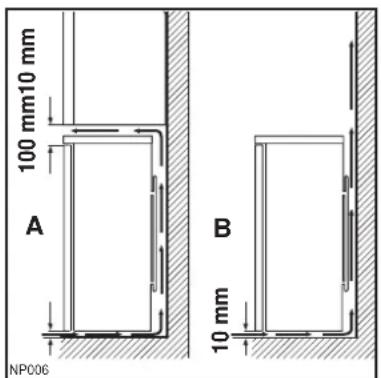

Man skal sikre sig, at der ikke er noget, der kan forhindre en fri luftcirkulation ved skabets top, bagside og bund. For at opnå højest mulig ydelse af køleskabet, skal der være mindst 50 cm² afstand mellem skabets top og et evt. overhængende køkkenelement, se Fig. -A.

Den bedste 1øsning er som vist i Fig. -B. Et eller flere justerbare ben på forsiden af skabets sokkel sikrer, at køleskabet kan opstilles helt plant (vandret).

EI -tilslutning

Inden tilslutning foretages, bør man sikre sig: at spændingen ikke varierer mere end 6% i forhold til den spænding, der er angivet på skabets mærkeplade. Køleskabet må kun tilsluttes til stikkontakt eller afbryder i den faste installation.

De eksisterende sikkerhedsregler skal overholdes, när skabet tilsluttes.

Producenten påtager sig ikke noget ansvar for evt. ulykker, der skyldes manglende eller ukorrekt ekstrabeskyttelse.

Dette apparat opfylder EF-bekendtgørelse nr. 87/308 af 2.6.87 vedrørende dæmpning af radiostøj.

Dette fryseskab skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selv om der er tale om udskiftning af et/en eksisterende køleskab/fryser, der ikke har været ekstrabeskyttet.

Formålet med ekstrabeskyttelsen er at beskytte brugeren mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975 vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse.

I boliger opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, køleskabet skal forbindes til.

I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket ♕hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop.

Hvis brugeren selv monterer denne, skal lederen med grøn/gul isolation klippes og så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I al le andre ti Ifælde bør De lade en autoriseret elinstallatør undersøge, hvordan De nemmest får ekstrabeskyttet køleskabet.

Hvis De ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at De lader elinstallatøren opsætte en HFI-afbryder.

Dette apparat overholder følgende EF-direktiver:

• 73/23 E∅F af 19.2.73 (direktiv om lavspænding) og efterfølgende ændringer;
• 89/336 E∅F af 3.5.89 (direktiv om elektromagnetisk kompatibilitet) og efterfølgende ændringer.

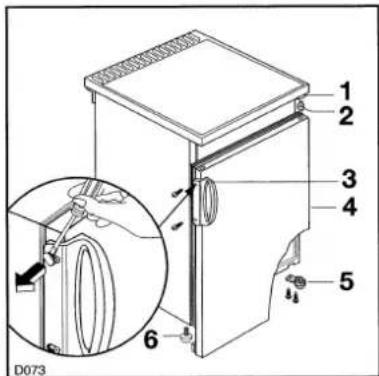

Omhængsling

Før omhængslingen påbegyndes, afbrydes strømmen. Derefter udføres omhængslingen på følgende måde:

1. Fjern bundhængslet (5).
2. Løft døren (4) af.
3. Skru tappen (2) af tophængslet (1) og sæt den i på den modsatte side.
4. Skru foden (6) af og sæt den i på den modsatte side.
5. Påsæt bundhængslet (5).
6. Sæt døren på bundhængslet igen (der er huller).
7. Flyt håndtaget (3) over på den modsatte side (der er lavet huller til formålet).
   Før håndtaget skrues af, skal håndtagets beklædning fjernes (Fig.).
8. Sæt plastpropperne i dørens side.

ATLAS
