BRUGSANVISNING LI48932SD SIEMENS

Monteringsanvisning:

Viktigt att veta

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Viktige henvisninger:

Hold tasten ⚙ trykket inntil den ønskede lysstyrken er nädd.

☐ Aktiv-kullfilter inneholder ikke skadestoffer. De kan f.eks. kastes i bosset.

Rengjøring og pleie

Dessuten kan betjeningsdelen framme monteres inn i en håndtakslist som enten er vedlagt eller kan fåes som ekstra tilbehør.

Ved eventuelle sporsmål eller forstyrrelser bor du ringe til kundeservice.

(se liste over servicesenter).

Monteringsanvisning:

Viktige henvisninger

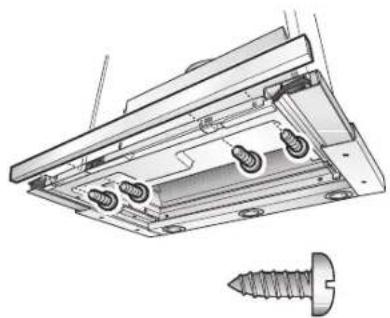

Tilleggshenvisninger ved gasskomfyrer:

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Slik oppnår du en optimal ytelse på damphetten:

☐ Flatkanalene må ha den samme indre diameteren som rundrørene De bør ikke ha skarpe kanter.

120 mm ca. 113 cm 150 mm ca. 177 cm

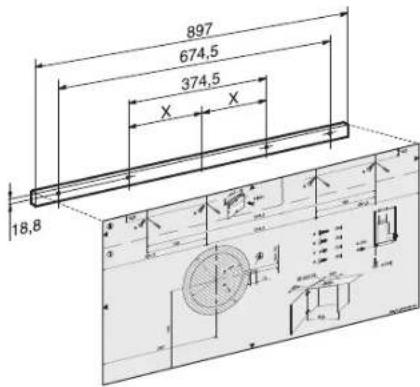

1. Händtakslisten rettes inn og skrues fast til apparatet.

⚠ Flatbåndkabelen må ikke klemmes inn.

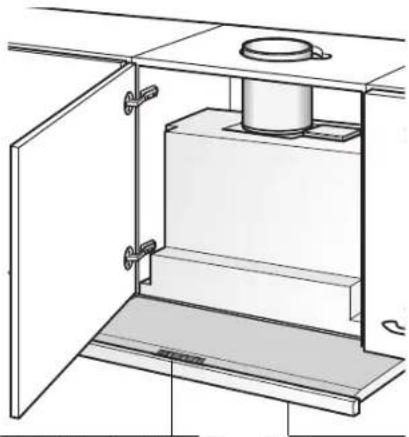

Beskrivelse af emhætten

Kontakt lys/ventilator Filterudtræk

Arbejdsfunktioner

Aftrækcirkulation

Emhættens ventilator suger køkkendunst ind og leder den ud i det fri via fedtfiltret.
☐ Fedtfiltret optager de faste bestanddele i køkkendunsten.
☐ Køkkenet er stort set fedt- og lugtfrit. Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varneapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidlig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Arbejdsfunktioner

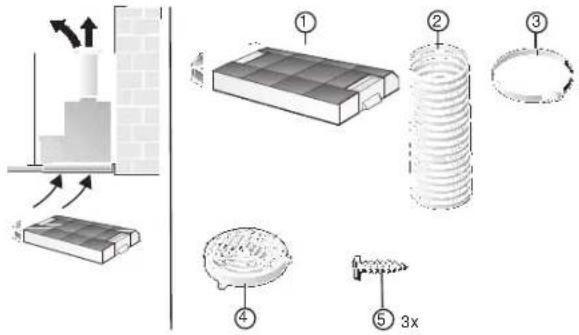

Luftcirkulation:

☐ Her skal der sættes et aktiv-filter ind (se filter og service).

Hele montagesættet og reserve-filtrene kan købes i specialforretninger. De tilsvarende tilbehørs-numre findes bagest i denne vejledning.

Emhættens ventilator suger køkken-dunsten ind og leder den rengjort tilbage i køkkenet, efter at fedt- og aktiv-filtret har renset den.
☐ Fedtfiltret optager de faste bestanddele i køkkendunsten.
☐ Aktiv-filtret binder lugtstoffer.

⚠ Anbringes der ikke noget aktivkulfilter, kan lugtstoffer fra køkkendunsten ikke opfanges.

Inden emhætten tages i brug for første gang

Vigtige henvisninger:

☐ Denne brugsanvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på din emhætte.
☐ Denne emhætte opfylder de gældende sikkerhedsbestemmelser.

Reparationer må kun udføres af fagfolk. Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

⚠ Emhætten må ikke tages i brug, hvis den er beskadiget.
⚠ Tilslutningen og idrifttagningen må kun udføres af en fagmand.
⚠️ Fare for elektrisk stød

Apparatet er udstyret med et EU-Schukostik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stik-adapter. Denne adapter (tilladt til maks. 13 ampere) kan bestilles via kundeservice (reservedel nr. 616581).

En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.
⚠️ Emballagen skal bortskaffes forskriftsmæssigt (se montagevejledning).
⚠ Emhætten må kun benyttes med indsatte el-pærer.
⚠ Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper.

Inden emhætten tages i brug for første gang

⚠ Emhætten må aldrig benyttes uden fedtfilter.

Overophedet fedt eller olie kan let antændes. Derfor må madretter med fedt eller olie som f.eks. pommes frites kun tilberedes under opsyn.

☐ Du skal have læst brugsanvisningen grundigt igennem, før emhætten tages i brug. Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.

☐ Opbevar brugsanvisningen et sikkert sted. Den kan være nyttig, hvis emhætten overtages af andre.

⚠️ Der må ikke flamberes under emhætten. ! Der er fare for ildebrand, når flammerne stiger op mod fedtfiltret.

⚠ Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benytte emhætten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

⚠️ Gas-komfurer skal altid benyttes korrekt.

Vigtigt:

Flammerne fra gas-komfurer skal altid være dækket til med gryder, pander o.l.

På grund af den kraftige varme, som opstår fra de utildækkede gasflammer, kan der opstå skader på emhætten.

Betjening af emhætten

⚠️ Køkkendunsten kan mest effektivt fjernes ved:

□ at tænde for emhætten når man begynder at lave mad.
☐ først at slukke for emhætten et par minutter efter, at man er færdig med at lave mad.

Tænd:

1. Tryk på tasten + for at oge ventilator-trinnet eller tænde for intensiv-trinnet P.
   ☐ I intensiv-trinnet nås maks. effekt, som kun bør benyttes i kort tid. Hvis intensiv-trinnet ikke slukkes manuelt, springer ventilatoren automatisk tilbage til trin 2 efter 10 minutter.
2. Tryk på tasten – for at slukke for intensiv-trinnet P, stille ventilatoren tilbage på ventilatortrin 3 - 2 - 1 og slukke for emhætten.

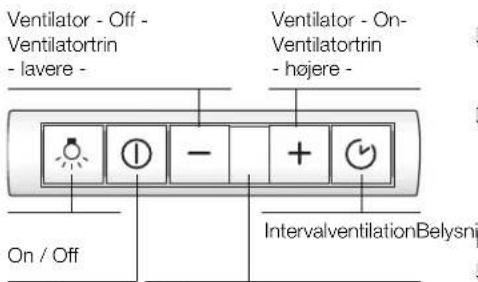

Ventilator - Off - Ventilatortrin - lavere - Ventilator - On- Ventilatortrin - højere - On / Off IntervalventilationBelysni

Ventilator On / Off

Visning:

□ Ventilatortrin / intensiv ^P
□ Mætning af fedtfilter
Mætning af aktivkulfilter

Intervalventilation

☐ Intervalventilation benyttes til at ventilere kokkenet hele døgnet. Den arbejder i timeinterval på laveste trin.
Tænd:

Tryk på tasten filterudtrækket

og skub

- Ventilatoren går i 5 minutter på trin i. Derefter er ventilatoren slukket i 55 minutter. Denne cyklus gentages hver time.

Sluk:

Tryk på tasten

Slukning af apparatet:

Apparatet kan slukkes på to forskellige måder, både i hånd- og i automatikdrift.

Direkte slukning:

Tryk på tasten Ⓑ.

Vigtigt: Alle ventilatorfunktioner er slukket.

Sluk med ventilatorefterløb:

Skub filterholderen ind til anslaget. Ventilatorerne løber videre på det sidst indstillede trin i ca. 10 minutter og slukkes så.

Når det slukkes, gemmes funktionen og ventilatortrinnet. Trækkes filterudtrækket ud igen, tænder emhætten igen.
Hvis intensivtrinet er tændt, när filterholderen skubbes ind, skifter apparatet selv tilbage under efterløbet.
☐ Hvis intervalventilationen er tændt, arbejder det normalt videre efter efterlobet.

Belysning

Belysningen kan benyttes hele tiden. Også när emhætten er slukket.

Tænd/sluk:

Tryk på tasten ⚠.

□ Indstilling af lysstyrke:

Tryk på tasten ⚙ og hold den nede, indtil den ønskede lysstyrke er indstillet.

Filter og service

Fedtfilter:

Der er indsat metalfiltre til at optage de fedtholdige bestanddele i køkken-dunsten.

Filtermåtterne er lavet af ikke-brændbart metal.

Bemærk:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opstå på grund af den kraftige varme under friturekogning eller stegning.

Opsugningsstop:

Når fedtfiltrene er fyldte og ikke kan suge mere fedt op, lyder der et signal i

Rengøring af metalfedtfiltrene:

☐ Filtrene kan vaskes af i opvaske-maskinen. Derved er en let misfarvning mulig.

Vigtigt:

Helt fyldte metal-fedtfiltre må ikke vaskes af sammen med andet kökkengrej.

☐ Vaskes filtrene af i hånden, skal de lægges i blød i meget varmt opvaskevand.

Derefter skal de børstes af, skylles godt ud og dryppes af.

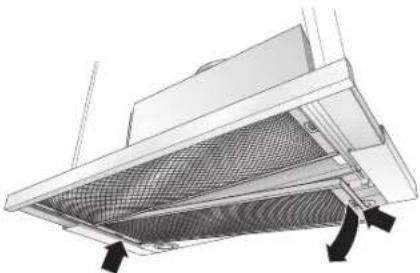

Metal-fedtfiltrene tages ud og sættes ind:

Pas på: Halogenlamperne skal være slukket og kolet af.

1. Træk filterudtrækket helt ud.
2. Tryk spærhagerne ind på det bageste fedtfilter og tag fedtfilteret af.

☐ Tryk på tasten Ⓑ i mindst 3 sekunder. Herefter forsvinder visningen =.

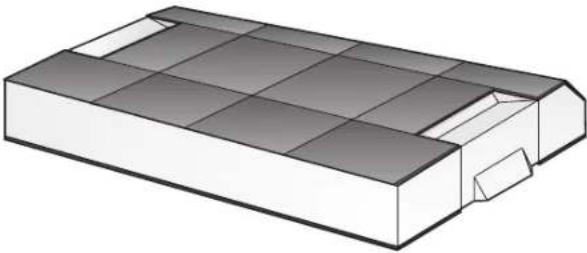

Aktivkul-filter:

Til at binde lugtstoffer ved cirkulationsdrift.

Bemærk:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Rettidig udskiftning af aktivkulfilteret er med til at forebygge brand, som kan opstå som følge af ophobet varme, när der fritteres eller steges.

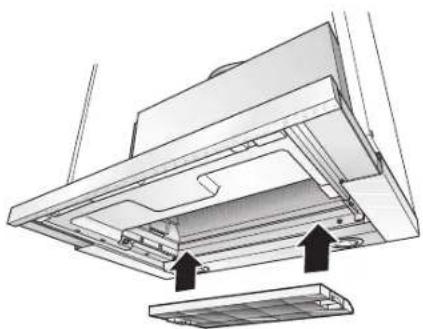

Indbygning:

Pas på: Halogenlamperne skal være slukket og kølet af.

1. Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og sættes ind).

2. Sæt aktivkul-filteret ind.

1. Tryk snipperne på begge sider ind, til de går i hak.

2. Sæt fedtfiltrene ind (se Metal-fedtfiltrene tages ud og sættes ind).

3. Slet visningen £.

☐ Tryk på tasten Ⓓ i mindst 3 sekunder. Herefter forsvinder visningen £.

Opsugningsstop:

Når aktivkul-filtret er fyldt og ikke kan suge mere fedt op, lyder der et signal i 10 sekunder og √ lyser, når ventilatoren slukkes. Så er det på høje tid at rengøre aktivkul-filtret.

Udbygning:

Pas på: Halogenlamperne skal være slukket og kølet af.

1. Tag fedtfiltrene ud.

2. Tryk snipperne på begge sider ind og tag aktivkul-filteret ud nedad.

3. Udskiftning af aktivkul-filtret:

☐ Det kan købes i SPECIALFORRET-NINGER (se ekstra tilbehør).

☐ Der må kun benyttes originale filtre. Dermed garanteres der for optimal funktion.

1. Sæt fedtfiltrene ind.

Bortskaffelse af det gamle aktiv-filter:

☐ Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Apparatet skal gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

Når fedtfiltrene rengøres, skal det fedt vaskes af, der har sat sig på de tilgængelige dele af emhætten. Derved forebygges brandfaren, og en optimal funktion sikres.

☐ Emhætten vaskes af med meget varmt opvaskevand eller mildt vinduesrens.

Er emhætten meget snavset, forsog da ikke at kradse snavset af. Brug i stedet en fugtig klud til at opløse det fastsiddende snavs.

☐ Benyt ikke skurende midler eller grove kokkensvampe.

☐ Henvisning: Alkohol (sprit) må ikke benyttes på kunststofflader, der kan opstå matte pletter.

Pas på! Sørg for rigelig frisk luft i køkkenet, ingen åben ild!.

⚠ Tasterne på kontakterne må kun rengøres med en blød klud, som er vredet op i mildt opvaskevand. Der må ikke benyttes stårens til kunststofflader.

Overflader af rustfrit stål:

□ Benyt en mild ikke skurende stålrens.

☐ Rengør kun overfladen i stålets sliberetning.

⚠ Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Overflader af aluminium og kunststof:

Brug et vindueslæder eller en blod, fnugfri klud af microfibre.

□ Undgå brug af skrappe, syre- eller ludholdige rengøringsmidler.

□ Undgå brug af skuremidler.

Udskiftning af lamperne

1. Sluk for emhætten og afbryd strømmen til apparatet ved at trække stikket ud af stikkontakten eller slå sikringen fra.

⚠ Halogenlamperne bliver meget varme, når de er tændt. De er varme et godt stykke tid efter de er blevet slukket - fare for forbrænding.

1. Fjern lamperingen med en skruetrækker eller andet værktøj.

Pæren skal håndteres med en ren klud.

1. Sæt lamperingen på plads, til den falder i hak.

2. Sæt stikket ind i stikdåsen eller slå sikringen til igen.

Bemærk: Hvis belysningen ikke fungerer, kontrolleres lamperne for korrekt isætning.

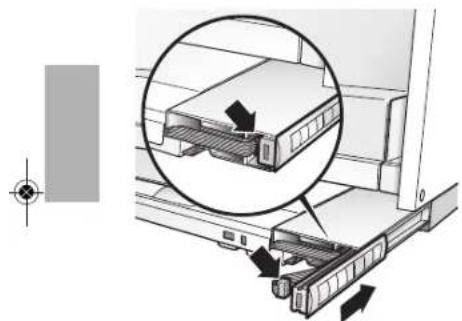

Flytning af betjeningsdelen

Betjeningsdelen kan flyttes fra midten af filterudtrækket til den venstre eller højre side.

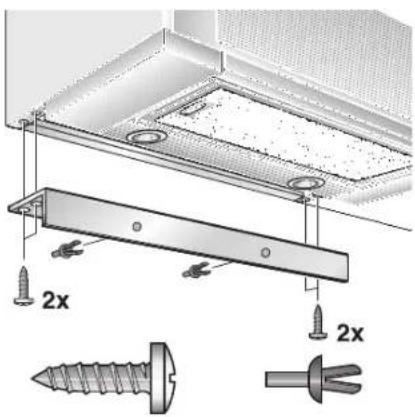

Desuden kan betjeningsdelen monteres foran i en speciel bjælke, der fås som ekstra tilbehør, eller som følger med.

1. Lösne de 2 skruer nedefra.
2. Tag betjeningsdelen af og løsne båndkablets stik.
3. Tag sidedelen af på filterudtrækket.
4. Sæt sidebåndkablets stik i betjeningsdelen.
5. Skub betjeningsdelen ind i siden af filterudtrækket.

⚠️ Skub den resterende del af bankkablet med ind.

1. Anbring afdækningen på midten af filterudtrækket og skru afdækningen fast nedefra med 2 skruer.

Indstilling af opsugningsstop

Hvis det er nødvendigt at ændre funktionen (aftræk/luftcirkulation), skal også opsugningsstoppet til filtrene ændres (se Montagevejledning).

Driftsforstyrrelser

Hvis der fremkommer et é eller et i displayet:

Se afsnit "Filter og vedligeholdelse".
Hvis emhætten ikke kan betjenes:
☐ Gør emhætten strømløs i ca. 1 minut ved at trække netstikket ud eller slå sikringen fra.

Derefter tændes emhætten igen.

Hvis De har spørgsmål, eller hvis der opstår driftsforstyrrelser, kan De ringe til serviceværkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr. FD

Notér numrene i de ovenstående rubrikker. Numrene finder De på typeskiltet på indersiden af emhætten, når filtergitteret er taget af.

⚠ Emhætteproducenten fraskriver sig ansvaret for reklamationer, der skyldes planlægning og udførelse af rørforbindelsen.

Montagevejledning:

Vigtige oplysninger

⚠ Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljoet. Udtjente maskiner bør gøres ubrugelige.

⚠ Forpakningsmaterialet skal bortskaffes forskriftsmæssigt:

Vore produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

⚠ Emhætten kan bruges som aftræk og til cirkulation.
⚠ Emhætten skal altid placeres lige midt over kogepladerne.
⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 430 mm, Fig. 1.
⚠ Det er kun tilladt at montere emhætten over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligt dæksel og hvis de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gas-komfurer og nedsænkede kogeplader med gas.
⚠ Jo mindre afstanden er mellem emhætte og kogested, desto større er muligheden for, at der dannes vanddråber på undersiden af emhætten på grund af dampe, der stiger op.

Yderligere henvisninger ved gaskogeplader:

⚠ Gaskogeplader skal monteres iht. gældende nationale love og bestemmelser (f.eks. i Tyskland: Tekniske Bestemmelser Gasinstallation TRGI).
⚠ De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholdes.
⚠ Emhætten må kun på den ene side være monteret ved siden af et højt skab eller en høj væg. Afstand mindst 300 mm.
⚠ Den mindste afstand mellem gas- kogepladernes øverste kant og emhættens nederste kant: 650 mm, Fig. 1.

Inden monteringen

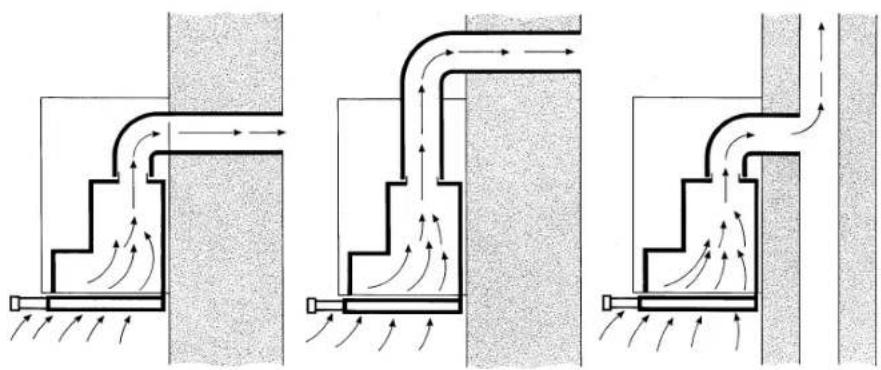

Aftræk

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Ved afledning af aftræk skal de stedlige og lovmæssige forskrifter følges (f.eks. bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstromningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i kokkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan stromme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes. Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemfores uden indskrænkning.

Ved aftræksdrift bør der monteres en kontraklap, hvis en sådan ikke findes i røret for brugt luft eller murkassen. Hvis der ikke følger nogen kontraklap med emhætten, kan en sådan købes i en specialforretning.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskopmurkasse.

Før monteringen

Forudsætninger for at emhætten arbejder optimal:

Kort, glat aftræksrør.

Så få bøjede rør som muligt.

Brug så store rørdiametre som muligt (helst 150 mm ø) og store rørbuer. Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rørdiametre medfører afvigelse af den optimale lufteffekt, og samtidig øges støjen.

⚠ Emhætteproducenten fraskriver sig ansvaret for reklamationer, der skyldes planlægning og udførelse af rørforbindelsen.

□ Runde rør

Kort aftræksrør:

Indvendig diameter mindst. 120 mm, Langt aftræksrør: Indvendig diameter mindst. 150 mm.

☐ Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre på de runde rør.

☐ Drejer det sig om andre rørdiametre: Sættes et tætningsbånd i.

□ Ved aftræksdrift skal man sørge for tilstrækkelig lufttilførsel.

Før monteringen

Aftræk direkte bagud:

Dette er – alt efter aftræksrørets størrelse – kun muligt inde i overskabet ved høje skabe.

☐ Der laves en åbning i overskabets bagvæg, med plads til den elektriske netledning.

Aftræk opad:

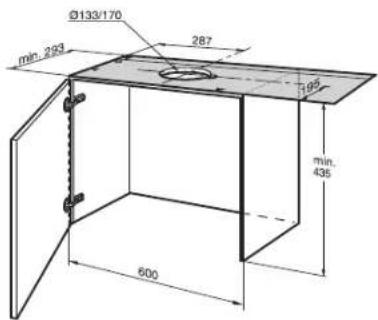

Ø133/170 287 min. 293 Ø5 min. 436 600

1. Der laves en åbning i overskabets loft, med plads til den elektriske netledning.

2. Skabelon ① er vedlagt -.

3. Skabets bund – hvis en sådan findes – skæres ud hele vejen på den brede led og mindst 270 mm dybt.

Tilslutning med aftræksrør ∅ 150 mm:

☐ Aftræksrøret sættes fast direkte på aftræksforbindelsesstykket.

Tilslutning af aftræksrør ∅ 120 mm:

Fastgør vedlagte reduktionsstuds på luftudgangen.

Fastgør aftræksrøret på reduktionsstudsen.

Luftcirkulation

□ Med aktiv-filter hvis aftræk ikke er mulig.

Hele montagesæt- tet kan købes i specialforretninger. De tilsvarende tilbehørs-numre findes bagest i denne vejledning.

Forberedelse af overskabet

Denne emhætte er beregnet til montage i et overskab med følgende mål:

Bredde: 600 mm

Højde: Mindst. 435 mm.

Ved skabe med en dybde på over 293 mm kan apparatet skubbes lidt længere bagud for f.eks. at anbringe en krydderihylde foran emhætten.

Anbring skabelonen ⑪ noget længere bagved.

⚠ Det skal sikres, at skabet bevarer sin stabilitet under og efter montagen. Også hvis emhætten monteres for enden af skabsrækken.

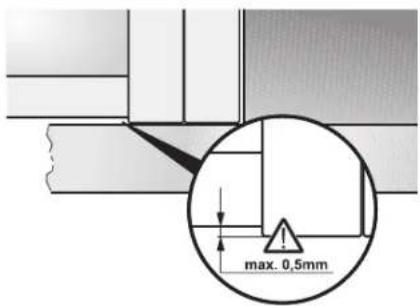

max. 0,5mm

1. Markér to fastgørelsespunkter i både højre og venstre side på skabets indersider og stik dem for med en stikkel.

45,5 135 20

Når der bores:

∅ 2 mm – max. 10 mm dybt. Benyt vedlagte skabelon Ⓞ til at markere fastgørelsespunkterne.

1. De to fastgørelsesplader rettes til og skrues på.

2. Hæng skab med dør op på plads og justér det hele.

⚠ Vær opmærksom på, at mindsteafstanden mellem kogeplader og emhætte overholdes! Fig. 1.

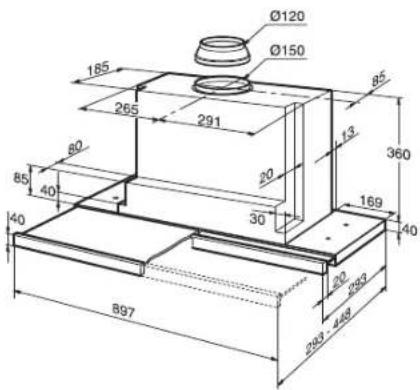

Ø120 Ø150 185 265 291 85 80 40 85 30 13 360 169 40 20 283 448 293 897

Montering i overskabet

⚠ Skabsdørenes indstilling kontrolleres og indstilles, hvis nødvendigt.

1. Taf fedtfilteret af (se brugsanvisning).

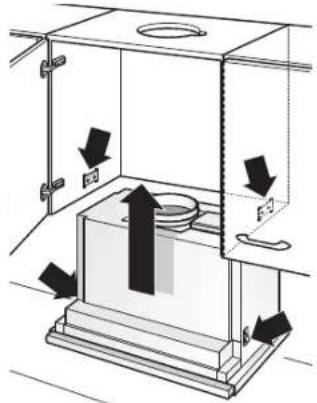

2. Emhætten løftes nedefra ind i skabet, til begge fastgørelsessnipper er gået i hak.

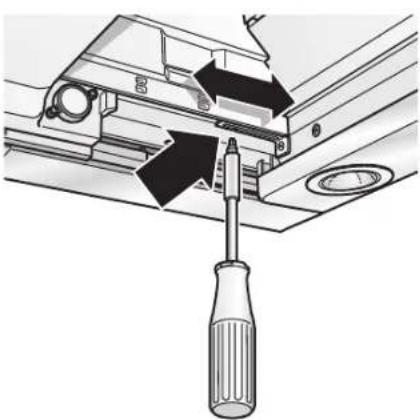

1. Med en skruetrækker (akku-skruetrækker) skrues fastgørelses-skruerne lidt ind.

Emhætten rettes til inde i skabet.

Spænd de to fastgørelsesskruer forsigtigt.

1. Afkort vægafdækningen, hvis det er nødvendigt (f.eks. ved at save et stykke af den).

Formontér vægafdækningen med vedlagte klips.

Skru vægafdækningen fast til overskabet.

Montering i overskabet

2x 2x

1. Før nettilslutningskablet ud af skabet.
2. Forbind rørene rigtigt i overskabet.
3. Fastgor luftslangen til skabets loft efter behov -.
4. Sæt fedtfilteret på plads igen (se brugsanvisning).

Henvisning: Selve emhættekassen kan beklædes inde i overskabet (f.eks. med spånplader).

Læg i denne forbindelse mærke til følgende:

☐ Hylden må ikke komme til at ligge på selve emhætten.
☐ Beklædningen må ikke fastgøres på emhættens kasse.
Emhætten skal være tilgængelig for serviceværkstedet.
Hvis emhætten skal monteres i skabet, så den er forskudt en smule indad, kan anslagene til filterholderen skubbes en smule fremad.
☐ Skruerne løsnes, anslagene forskydes og skruerne fastspændes igen.

Aftræk Luftcirkulation
16,0 16,5

Der forbeholdes ret til kontruktionsændringer indenfor den tekniske udviklings rammer.

Forskydning af betjeningsdelen:

Se brugsanvisning.

Montering af gribelisten:

På filterholderen skal der monteres en gribeliste.

Gribelisten kan være en gribeliste, som passer til køkkenmøblerne, eller en gribeliste, som fås som ekstra tilbehør.

1. Med vedlagte skabelon Ⓗ markeres fastgørelsespunkterne på trælisten og stikkes for med en stikkel.

Når der bores:

∅ 2 mm - max. 10 mm dybt.

897 674,5 374,5 X X 18,8

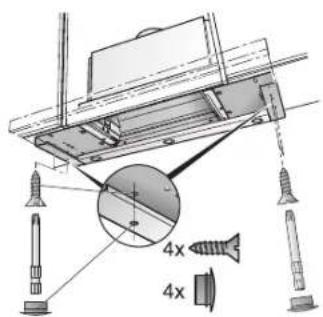

1. Justér gribebjælken og skru den fast til emhætten.

⚠️ Sørg for at fladbåndskablet ikke kommer i klemme.

Emhætten må kun sluttes til en sikkerhedskontaktstikdåse, der er installeret iht. de gældende bestemmelser. Sikkerhedskontaktstikdåsen anbringes på et så tilgængeligt sted som muligt i nærheden af emhætten.

Beskyttelseskontaktens stikdåse bor være tilsluttet via en egen strømkreds.

Elektriske data:

Numrene finder De på typeskiltet på indersiden af emhætten, når filterrammerne er taget af.

⚠ Ved reparationer skal emhætten altid gøres strømfrit.

Længde på tilslutningsledningen: 1,30 m. Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en el-installator, der er godkendt af det pågældende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstås en kontakt med en kontaktåbning på mere end 3 mm og udkobling af alle poler. Herunder hører ledningssikrings-kontakter og kontaktor.

Dette apparat opfylder gældende EEC-bestemmelser om radiostojdæmpning.

Omsstilling aftræk – luftcirkulation

Elektronisk styring omstilles til luftcirkulation:

Emhætten er seriemæssigt indstillet til aftræk.
☐ Emhætten skal være tilsluttet og slukket.

1. Tryk på tasten Ⓐ og hold den inde.
2. Tryk på tasten i ca. 3 sekunder.
   På displayet fremkommer.
3. Slip tasterne.
   □ Displayet slukker efter kort tid.

Indstilling på aftræk:

1. Gentag processen.
   På displayet fremkommer.
2. Slip tasterne.
   □ Displayet slukker efter kort tid.

Afmontering fra overskabet

1. Den elektriske forbindelse afbrydes.
2. Rørforbindelserne tages fra hinanden.
3. Filtrene tages ud.
4. Fastgørelsesskruerne løsnes på højre og venstre side, til emhætten ikke sænker sig længere ned.

⚠ Løft ikke emhætten op, medens fastgørelsesskruerne løsnes.

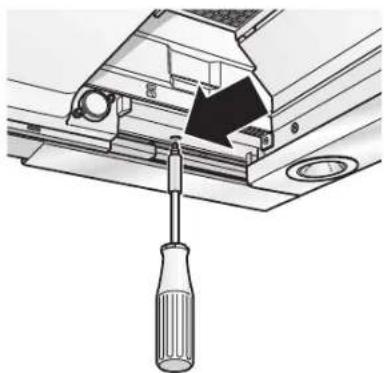

1. Emhætten løftes lidt, til fastgørelsess nipperne går ud af hak, og apparatet sænkes.
   ⚠ Fastgørelsesskruer kan rage ud over kanten. Forsøg ikke at skubbe filterudtrækket ind med vold, när emhætten løftes.

2. Forberedelse til fornyet montage: Fastgorelsesskruerne skrues i på højre og venstre side, til snipperne er vippet ud til siden.

	LZ45500
	434229
	Aluminium: LZ49170Metall: LZ49150
	Aluminium: LZ49070Metall: LZ49050

E-Mail: [e-mail]
