BRUGSANVISNING PW 6107 MIELE

Beskrivelse af maskinen 8

Beskrivelse af vaskemaskinen 9

Betjeningsknappernes funktion 9

Vask 11

Tøjet forberedes 11

Standardprogrammernes kapacitet....11

Dosering af vaskemidler 12

Dosering af vaskemiddel 13

Program vælges 14

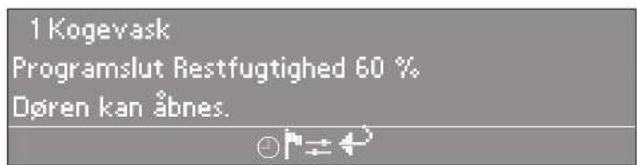

Døren åbnes efter programslut. 15

Vask med programkortstyring....17

Specialprogram 17

Ekstrafunktioner 18

Valg af sprog 18

Forvalg 18

Programstop 19

Programafbrydelse 19

Program i ilgang 20

Moduler (option) 21

Dosering af flydende midler 21

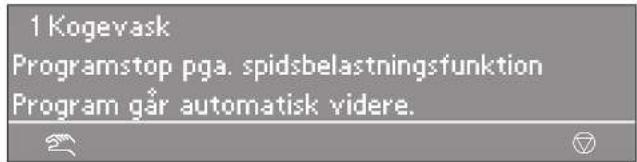

Spidsbelastningsafbrydelse 23

Døren kan ikke åbnes 26

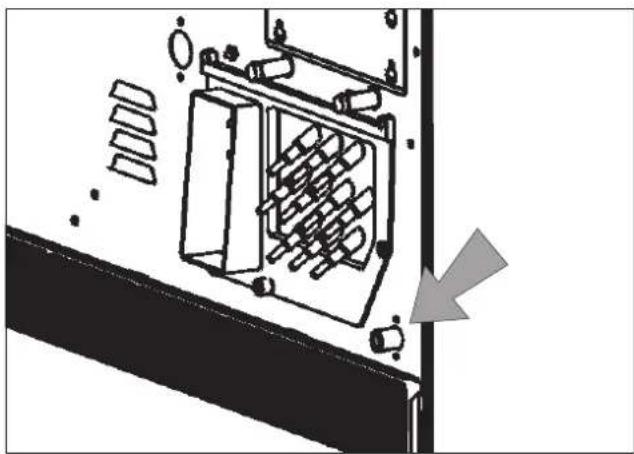

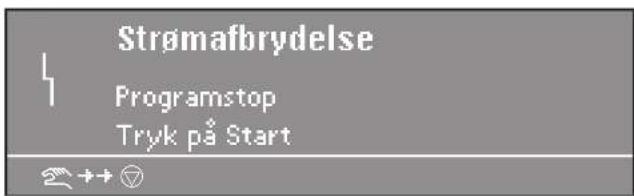

Strømafbrydelse under vaskeprocessen, nødåbning af døren 26

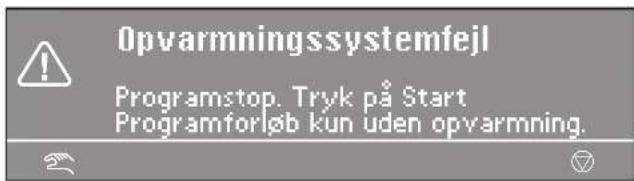

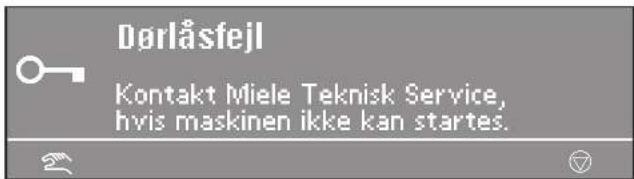

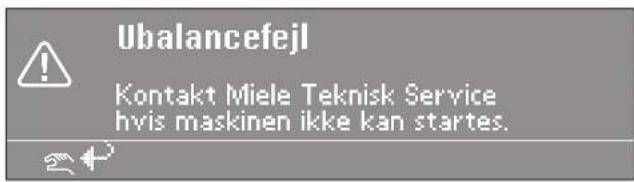

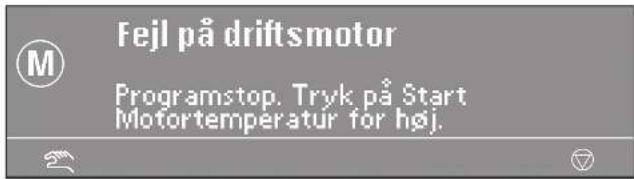

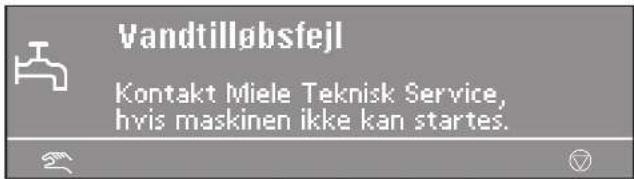

Fejlmeldinger 28

Service / reklamationsfrist 30

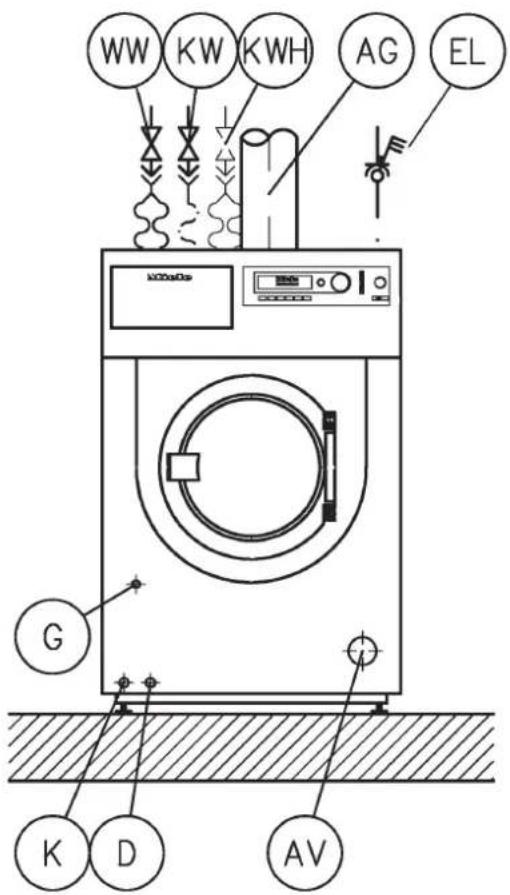

Tilslutninger på opstillingsstedet 36

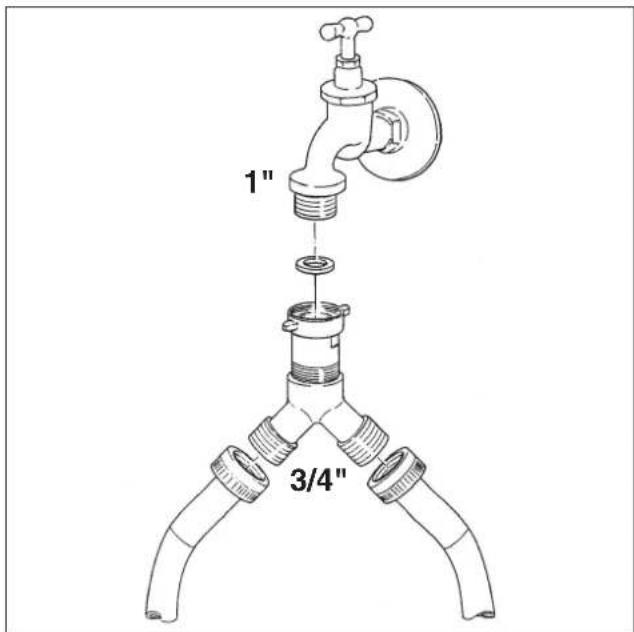

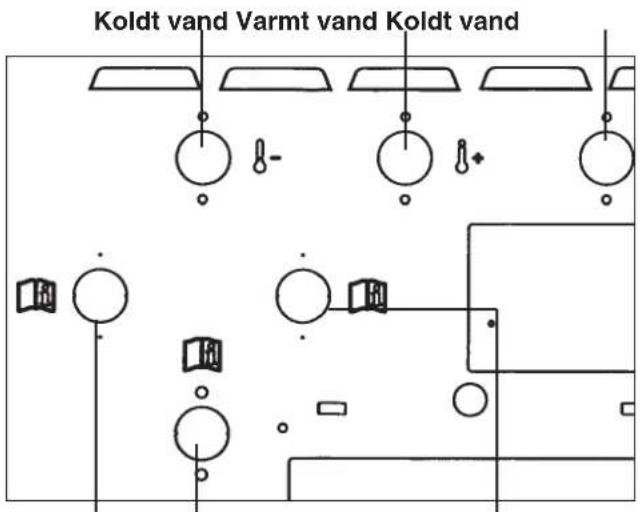

Vandtilslutninger på maskinen 36

Tilslutning til blandekassen til dosering af flydende middel 37

Eltilslutning 38

Doseringspumper tilsluttes 39

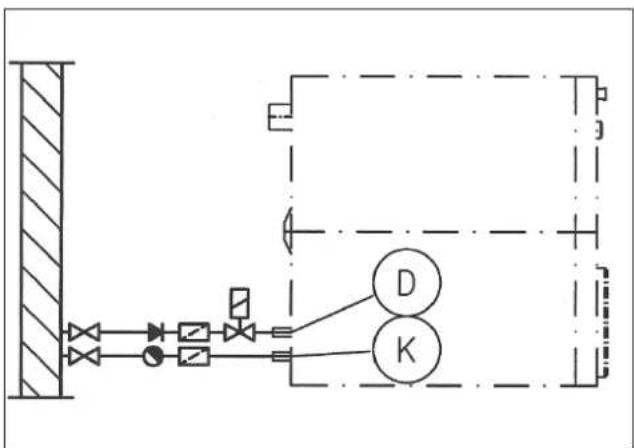

Damptilslutning 39

Gastilslutning 39

Tekniske data 40

Forklaring til sikkerheds- og advarsels- symboler på maskinen:

Læs venligst brugsanvisningen.

Læs venligst anvisningerne, f.eks. installationsanvisningen.

Advarsel: Varme overflader.

Advarsel: Spænding op til 1000 Volt.

Jordforbindelse

Læs venligst brugsanvisningen, inden maskinen tages i brug. Derved undgås personskade og ska-de på vaskemaskinen.

Korrekt brug af vaskemaskinen

Vaskemaskinen er kun beregnet til tøj, der ikke er gennemblødt af farlige eller brændbare stoffer.
Vask kun tøj i denne vaskemaskine som af producenten er deklareret som maskinvaskbart på vaskeanvisningen.
Anvend aldrig vaskemaskinen til kemisk rensning! Der er ved de fleste rensemidler - f.eks. benzin - risiko for brand/eksplosion!
▶ Opbevar og anvend ikke benzin, petroleum eller andre letantændelige stoffer i nærheden af vaskemaskinen. Brug ikke maskinens toplade som fralægningsplads. Brand- og eksplosionsfare!
▶ Opbevar ingen kemikalier (flydende vaskemidler, vaskehjælpemidler) på maskinens toplade. Der kan opstå farveforandringer eller lakskader. Tør straks eventuelt spildte kemikalier af overfladen med en fug-tig klud.
Hvis maskinen anvendes erhvervsmæssigt, må den kun betjenes af instrueret/uddannet personale eller faguddannet personale.

Hvis maskinen anvendes et offentligt tilgængeligt sted, skal ejeren sikre, at maskinen kan anvendes uden risiko.

Denne vaskemaskine er ikke beregnet til udendørs brug.

Teknisk elektrisk sikkerhed

▶ Maskinens elektriske sikkerhed er kun garanteret, när der er etableret forskriftsmæssig jordforbindelse. Det er meget vigtigt, at denne grundlæggende sikkerhedsforanstaltning afprøves, og at installationerne i tvivlstilfælde gennemgås af en fagmand. Producenten kan ikke gøres ansvarlig for skader, der er opstået på grund af manglende eller afbrudt jordledning (f.eks. elektrisk stød).
Sikkerhedsudstyr eller betjeningselementer på maskinen må ikke beskadiges, fjernes eller ændres.
▶ Maskiner med beskadigede betjeningselementer eller manglende isolering på ledningerne må ikke anvendes, før skaderne er blevet udbedret.
Anvend ikke vaskemaskinen, før alle aftagelige udvendige kabinetdele er monteret, således at der ikke er risiko for berøring af strømførende eller roterende maskindele.
▶ Ved fast tilslutning skal der på installationsstedet være en separationsanordning til hver pol.
Vaskemaskinen er kun afbrudt fra nettet, när hovedafbryderen er slukket eller sikringen skruet ud.
▶ Reparationer på el-, gas-, eller dampopvarmede maskiner må kun foretages af autoriserede fagfolk. Reparationer foretaget af ukyndige kan medføre betydelig risiko for brugeren.
Forsøg aldrig at åbne vaskemaskinens dør med magt. For at sikre dørlåsens sikkerhedsfunktion er dørgrebet udstyret med en sikkerhedsanordning.
Defekte dele må kun erstattes med originale Miele-reservedele. Kun hvis dette overholdes, kan vi garantere, at de sikkerhedskrav, som Miele stiller til sine produkter, opfyldes.
Anvendelse af de bedste materialer og stor omhu i produktionen kan ikke beskytte tilløbsslangerne mod skader, der opstår efter lang tids brug. Der kan opstå ridser, knæk, buler eller lign., hvor vandet kan trænge ud. Kontroller derfor tilløbsslangerne med jævne mellemrum. Man har så mulighed for at udskifte dem rettidigt og undgå vandskader.

Gasopvarmede vaskemaskiner

Sikkerhedsforanstaltninger i tilfælde af gaslugt

• Sluk straks alle flammer!
• Åbn straks alle vinduer og døre!
• Luk straks spærrehanen ved gasmåleren eller hovedafspærringshanen!
  – Gå ikke ind i rum med gaslugt med åben ild!
• Tænd ikke tændstikker eller lighter!
• Ryg ikke!
• Frembring ikke elektriske gnister, f.eks. ved at trække elektriske stik ud eller trykke på elkontakter og dørklokker.
• Luk for gasspærreventilen, som er installeret på opstillingsstedet.
• Hvis årsagen til gaslugt ikke kan findes, selvom alle spærreventiler er lukkede, skal gasforsynings-selskabet kontaktes med det samme.

Bemærk! Inden installation, vedligeholdelse, ændring og reparation afsluttes, skal samtlige gasførende dele, fra spærreventilen til brænderdysen, kontrolleres for tæthed.

Man skal især være opmærksom på målestudserne på gasventilen.

Kontrollen skal foretages både med tændt og slukket brænder.

Brug af maskinen

▶ Personer, der på grund af begrænsninger i fysisk eller psykisk formåen eller på grund af manglende erfaring eller uvidenhed ikke er i stand til at betjene vaskemaskinen sikkert, må ikke anvende den uden opsyn eller vejledning fra en ansvarlig person.

Lad aldrig børn lege i, på eller i nærheden af vas-kemaskinen eller selv betjene den.

Hvis der vaskes med høje temperaturer, skal man være opmærksom på, at glasset i døren bliver varmt. Sørg derfor for, at børn ikke berører glasset, når der vaskes.

Luk døren efter brug. Derved forhindres, at

- børn kravler ind i vaskemaskinen eller gemmer ting i den.

- husdyr kravler ind i vaskemaskinen.

Tromlen skal stå helt stille, inden tøjet tages ud. Hvis man stikker hånden ind, mens tromlen endnu roterer, er der stor risiko for kvæstelser.

Der er fare for at at komme til skade på hængslerne i døren.

Der må ikke være døre eller andre indretningsmæssige forhold, der kan hindre døren i at åbne helt.

Vandet fra maskinen er absolut ikke drikkevand!. Det skal ledes ud i et dertil beregnet afløb.

Vaskemaskinen bør kun anvendes uden opsyn, hvis der er et gulvafløb lige i nærheden af maskinen.
Hvis vaskemaskinen er slukket, og døren er lukket, tændes vaskemaskinen først, og herefter åbnes døren.
Hvis der løber vand ud af vaskekarret ved åben dør: Luk døren, og tænd vaskemaskinen.

For at sikre desinfektionsstandarden, termisk såvel som kemo-termisk (fra listen, i.h.t. § 18 IFSG) skal brugeren foretage rutinemæssig kontrol. Processerne bør periodisk kontrolleres termoelektrisk ved hjælp af termologger eller bakteriologisk ved hjælp af bioindikatorer. Brugeren skal især være opmærksom på, at ren-gøringsparametre, temperatur og, i kemisk-termiske programmer også koncentrationen, overholdes. Desinfektionsprogrammer må ikke afbrydes, da desinfektionsresultatet derved kan blive forringet.

Hvis der anvendes både vaskemiddel og specialprodukter, er det vigtigt at følge anvisningerne fra producenterne af midlerne. Brug kun midlerne til de beregnede formål for at undgå materialeskader og voldsomme kemiske reaktioner. Det skal være angivet af producenten, at midlerne kan anvendes i vaskemaskine.

Farve-/blegemidler samt afkalkningsmidler skal være egnet til brug i vaskemaskine. Følg anvisningerne på pakningen nøje.

▶ Kontroller vaskeresultatet ved vask af tøj, der er tilsmudset med biologiske olier eller fedt. Hvis olien/fedtet ikke er vasket ud, kan det medføre selvantændelse i tørreprocessen. Anvend specielt vaskemiddel eller specielle vaskeprogrammer til tøj med denne form for tilsmudsning.

Brug ikke højtryksspuler eller vandslange til rengøring af vaskemaskinen.

Yderligere anvisninger

Desinfektions- og rengøringsmidler indeholder ofte klorholdige forbindelser. Hvis sådanne midler indtørrer på rustfrie stålflader, kan der opstå klorider, som medfører rustdannelse. Ved brug af klorfrie midler til vask/desinfektion samt til rengøring af stålfladerne beskyttes maskinen mod rustskader.

Spørg i tvivlstilfælde producenten af midlet til råds. Hvis der ved en fejltagelse kommer kloridholdige midler på stålfladerne, afvaskes disse med vand og eftertørres med en klud.

Anbefaling af brug af kemiske vaskemidler betyder ikke, at producenten af maskinen er ansvarlig for disse midlers indflydelse på vasketøj og maskine. Vær opmærksom på, at eventuelle produktændringer, som ikke er bekendtgjort af producenten af hjælpe-midlerne, kan påvirke kvaliteten af vaskeresultatet.

Brug af tilbehør

Der må kun monteres tilbehør, der er godkendt af Miele. Hvis andre dele monteres, bortfalder kravene om reklamationsret og/eller produktansvar.
▶ Ved anvendelse af eksterne doseringskomponenter, f.eks. sugelanser, elektroniske vandmålere, doseringsmængdemåler, signalgiver, skal beskyttelsesklasse II overholdes.

Ved tilslutning af en ekstern PC skal denne overholde kravene iht. EN 60950-1:2001 (IEC 60950-1:2001).

Skader på komponenter på grund af anvendelse af klor

Vejledning ved anvendelse af klorblegemidler og perkloratylen

Med øget anvendelse af klor stiger sandsynligheden for skader på komponenterne.

Anvendelse af klorholdige midler, som for eksempel natriumhypoklorit og klorblegemidler i pulverform, kan afhængig af klorkoncentrationen, holdetiden og temperaturen beskadige beskyttelseslaget på rustfrit stål og forårsage korrosion på komponenter. Man bør derfor undgå at anvende disse midler og i stedet så vidt muligt anvende iltbaseret blegemiddel.

Hvis der alligevel anvendes klorholdigt blegemiddel ved specielle tilsmudsninger, skal der altid foretages et afkloringstrin. Ellers kan komponenterne i vaskemaskinen og tøjet få varige skader.

Antiklor-behandling

Antiklor-behandlingen skal ske direkte efter klorblegningen og helst ved anvendelse af hydrogenperoxid eller et iltbaseret vaske- eller blegemiddel og uden at udlede vandet indimellem.

Med thiosulfat kan der, især ved anvendelse af hårdt vand, dannes gips, som kan forårsage, at tøjet bliver hårdt, eller medføre aflejringer i vaskemaskinen. Behandling med hydrogenperoxid foretrækkes, da denne understøtter neutraliseringsprocessen.

De præcise mængder hjælpemidler og behandlingstemperaturer skal indstilles på opstillingsstedet i overensstemmelse med anbefalingen fra producenten af midlerne og kontrolleres. Det skal desuden kontrolleres, at der ikke er rester af aktivt klor i tøjet.

Bortskaffelse af en gammel maskine

Hvis en gammel maskine skal kasseres, skal låsen i døren først gøres ubrugelig. Derved forhindres, at børn under leg lukkes inde og kommer i livsfare.

Hvis flere personer skal betjene vaskemaskinen, skal disse vigtige råd om sikkerhed være tilgængelige og/eller forevises for vedkommende.

Gem venligst denne brugsanvisning!

Bortskaffelse af emballagen

Emballagen beskytter produktet mod transportskader. Emballagematerialet er valgt ud fra miljømæssige hensyn og er genanvendeligt.

Den brugte emballage bør afleveres til nærmeste genbrugsstation/opsamlingssted. På den måde bidrager man til, at der spares råstoffer, og at affalds-problemerne mindskes.

⚠️ Opbevar emballagemateriale som omviklingsfolie og plastsække på et sted, hvor børn ikke kan komme til dem. Risiko for kvælning!

Bortskaffelse af et gammelt produkt

Gamle elektriske og elektroniske produkter indeholder stadig værdifulde materialer. De indeholder imidlertid også skadelige stoffer, som er nødvendige for deres funktion og sikkerhed. Hvis disse bortskaffes sammen med husholdningsaffaldet eller behandles forkert, kan det skade den menneskelige sundhed og miljøet. Bortskaf derfor ikke det gamle produkt med husholdningsaffaldet.

Sørg venligst for, at det kasserede produkt bortskaffes i henhold til de regionale forskrifter om bortskaffelse.

Sørg endvidere for, at det gamle produkt opbevares utilgængeligt for børn, indtil det bortskaffes.

Energispareråd

Udnyt så vidt muligt hele kapaciteten i det pågældende program. Ved optimal fyldning bruges der mindst mulig energi set i forhold til den samlede tøjmængde. Mindre fyldning er uøkonomisk. Overfyldning forringer vaskeresultatet.

Lad så vidt muligt tøjet centrifugere ved højeste centrifugeringshastighed i vaskemaskinen. Herved spares der tid og energi ved tørringen.

Hvis tøjet skylles med varmt vand i sidste skyl i vas-kemaskinen, opnås der på grund af ringere restfug-tighed og restvarmen i tøjet en kortere tørretid eller strygetid på strygerullen og dermed en energibe-sparelse.

Følg vaskemiddelproducentens doseringsangivelser. Doseringen er afhængig af tøjmængden, vandhårdheden og tøjets tilsmudsningsgrad.

Sørg for at vælge de rette programmer (Forvask, Intensiv) og temperaturer.

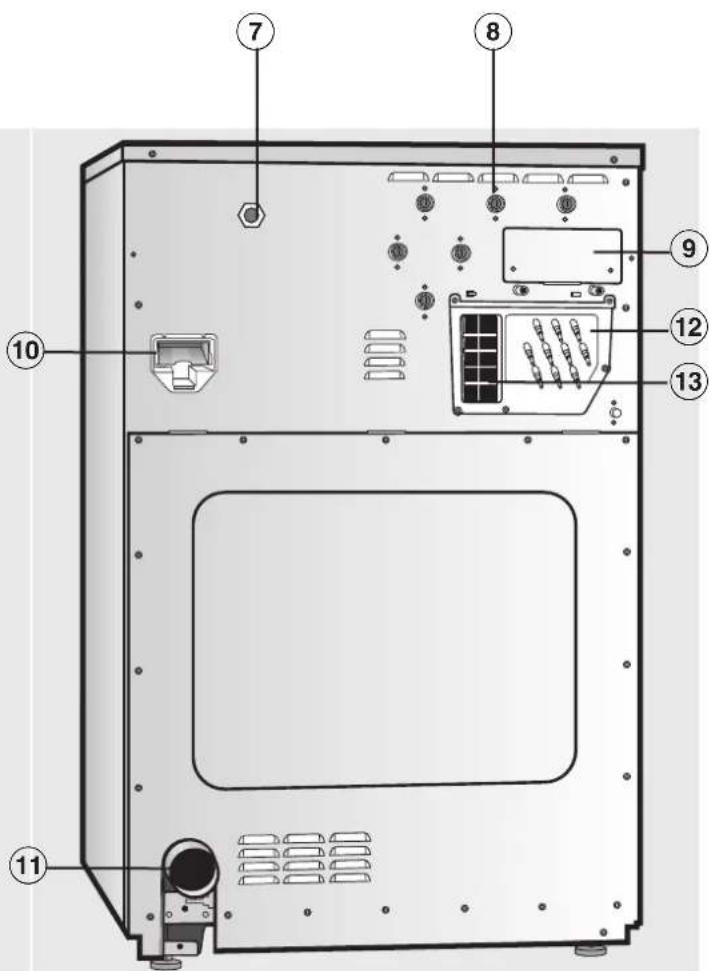

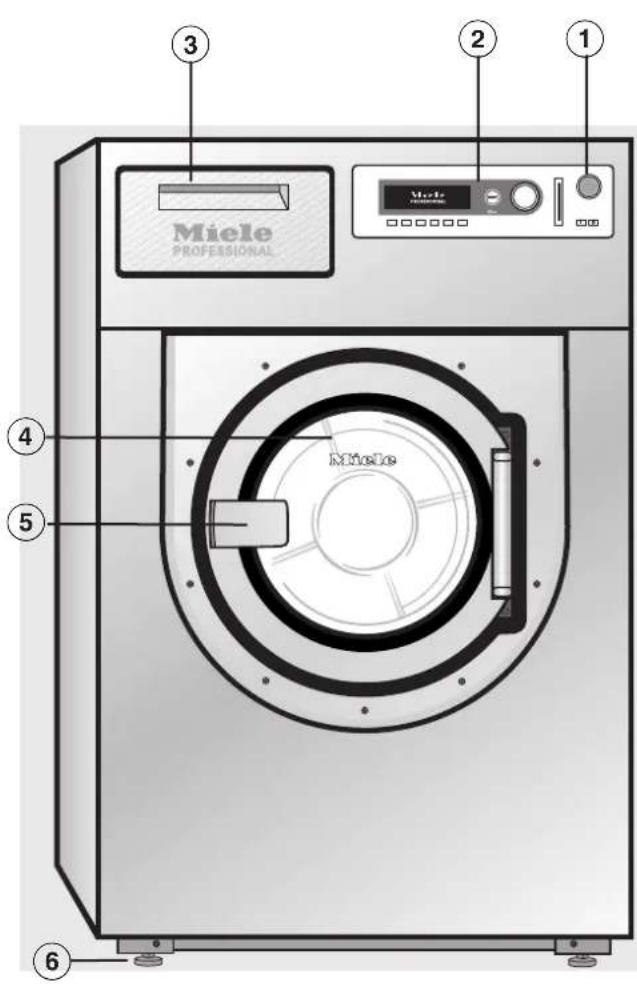

Beskrivelse af maskinen

① Nødafbryder
Maskinen afbrydes ved tryk på den røde knap.
② Betjeningspanel

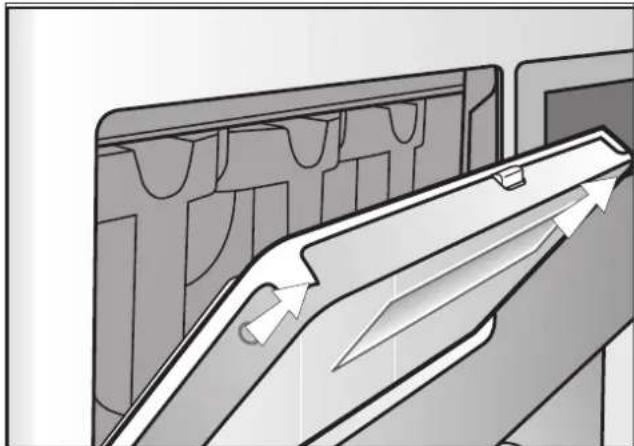

③ Sæbeskuffe

Klappen åbnes ved at trække i grebet.

④ Dør

Døren åbnes ved at trække i håndtaget. Døren må aldrig åbnes med magt!

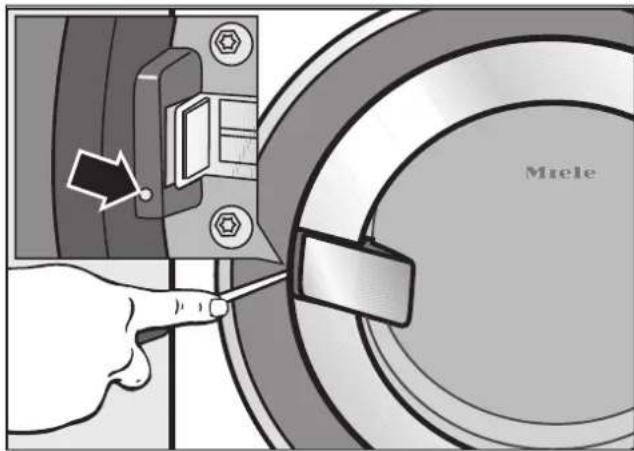

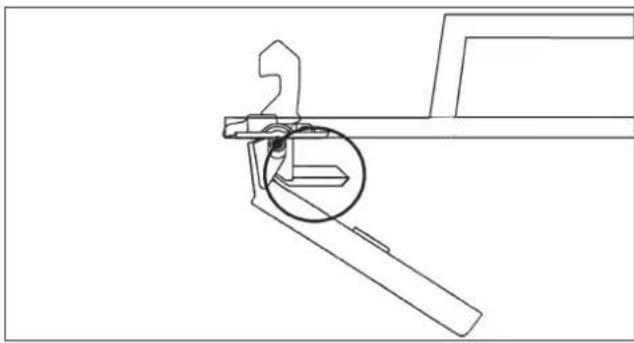

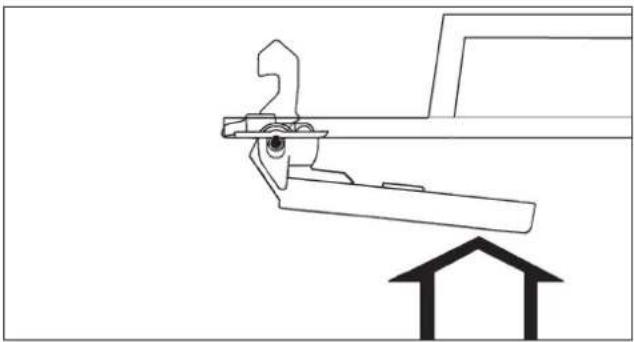

⑤ Dørhåndtag

For at sikre dørlåsens sikkerhedsfunktion, er dørgrebet forsynet med frigørelsesfunktion (se Småfejl udbedres).

⑥ Indstillelige ben (4 stk.)

⑦ Eltilslutning
⑧ Vandtilslutninger
⑨ Tilslutninger vandgenvinding
⑩ Kommunikationsskakt
⑪ Vandafløb

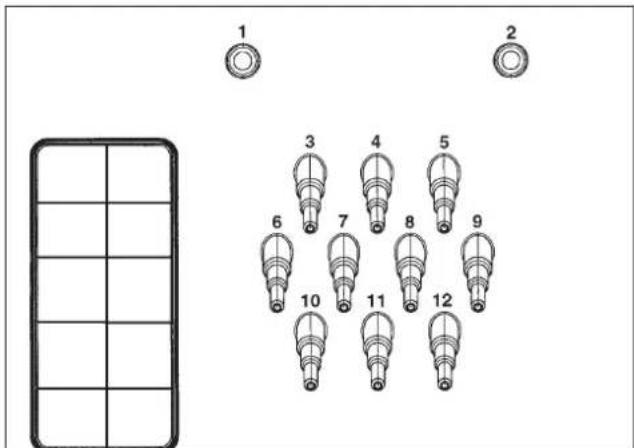

⑫ Tilslutninger til dosering af flydende midler
⑬ Emudledning

Se afsnittet Opstilling og tilslutning

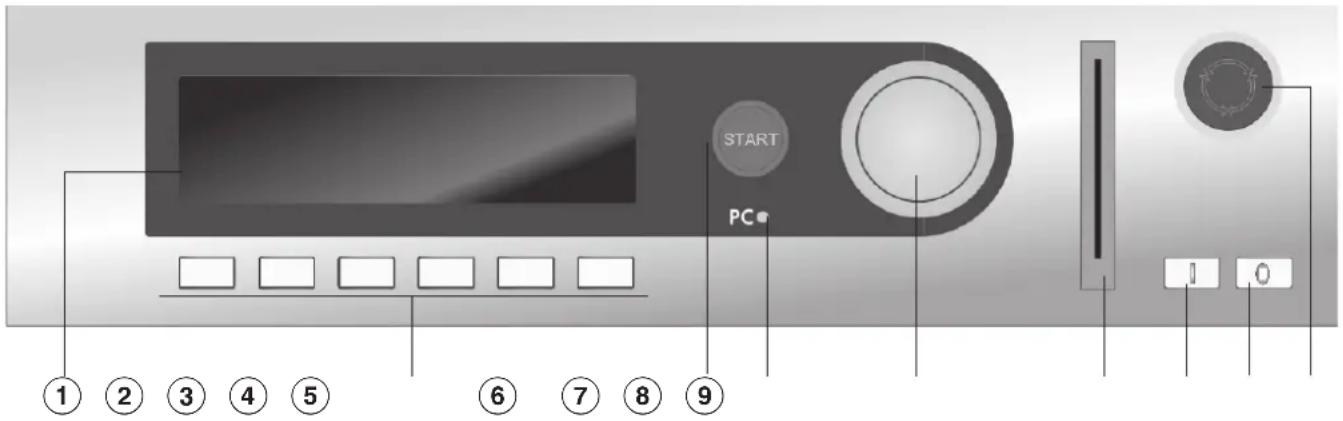

Betjeningsknappernes funktion

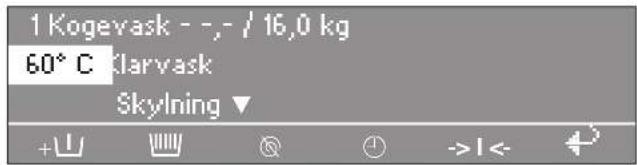

① Display

Når maskinen tændes, vises en velkomsthilsen kortvarigt i displayet og herefter programlisten. Det senest startede program er fremhævet.

② Funktionstaster

De seks taster under displayet er funktionstaster. Alt efter hvor langt maskinen er nået i programmet, har disse taster bestemte funktioner.

Disse vises over tasterne i displayet og er fremhævet under brug.

Ved omprogrammering til "Programmering af taster direkte" kan de første 6 programmer på programlisten vælges direkte med tasterne 1-6.

③ Start

Ved hjælp af PC-software kan data overføres fra styringen til PC'en og omvendt.

Tilslutningen foretages via det optiske interface fra fronten gennem betjeningspanelet.

⑤ Programvælger

Hvis den yderste ring drejes, kan displayvalgs- og indkodningsfelter vælges.

Hvis der trykkes på den inderste knap, aktiveres displayvalgs- eller indkodningsfelt til ændring eller bekræftes efter ændring.

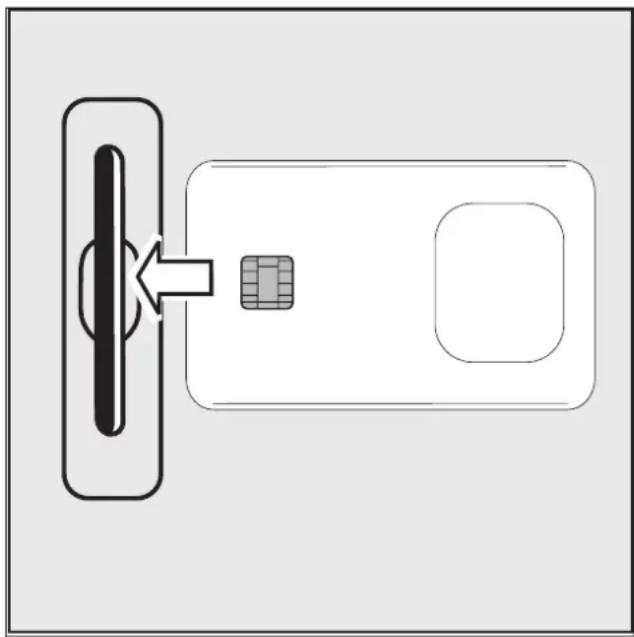

⑥ Kortlæser

Hvis et kort føres ind, kan der vaskes de programmer, der er indkodet på kortet.

Kortet føres ind i pilens retning.

⑦ I Tænd

Maskinen tændes

⑧ 0 Sluk

Maskinen slukkes

⑨ Nødstop

Må kun anvendes i nødstilfælde.

Maskinen afbrydes ved tryk på den røde knap. Når problemet er løst, udløses tasten ved at dreje den til højre.

Tryk igen på START for at fortsætte det afbrudte program.

Funktionstaster

Funktionen aktiveres eller deaktiveres ved at trykke på tasten.

Stop/Slut

Den højre funktionstast bruges som sluttast efter programstart.

Ved tryk på denne afbrydes det valgte program, eller et afbrudt program afsluttes.

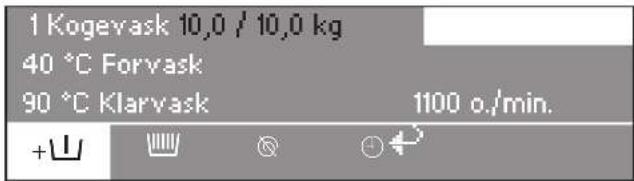

+山 Blok plus

Programmet udvides med den pågældende programblok (f.eks. Forvask).

Stivelsesstop

Hvis tøjet skal stives, trykkes på denne tast.

Centrifugeringsstop

Hvis der ikke skal centrifugeres efter skylningen, trykkes på denne tast.

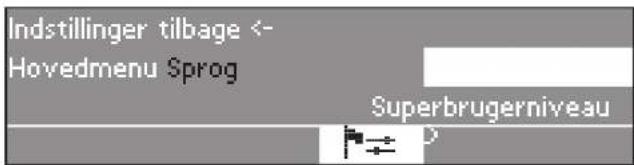

Indstillinger

Ved tryk på tasten kan man midlertidigt skifte til et andet sprog.

Forvalg

Ved tryk på tasten før programstart, vises i displayet, at der kan forprogrammeres et starttidspunkt.

i Information

Se programmeringsanvisningen

++ Ilgang

Det igangværende program kan løbes igennem i ilgang, eller programblokke kan gentages.

Tilbage

Tilbage til foregående displayside.

▼/▲ Se følgende / forrige linje

Gem

Se programmeringsanvisningen

Program låst

Hvis et låst program er startet, kan dette ikke længere stoppes og afbrydes med Sluttasten efter 1 minut.

Program åbnet

Dosering

Dosering koblet fra

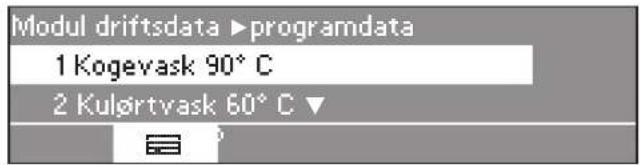

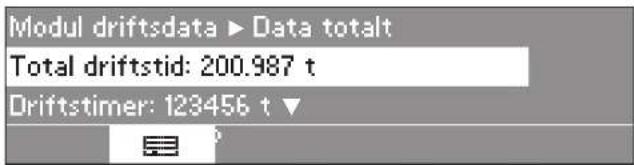

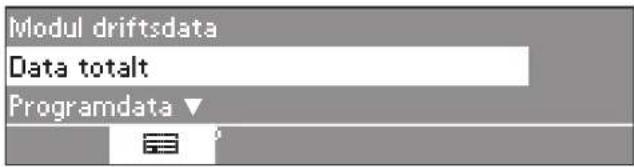

Driftsdata

->|<- nulstilling

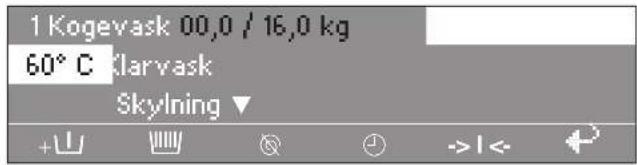

Hvis visningen ved tom tromle ikke står på "00,0", foretages det med tasten.

Dataoverførsel

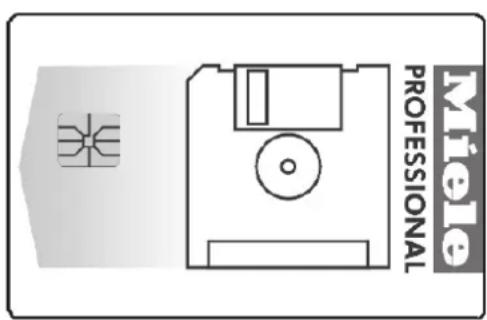

Kortstyrer

Der er endnu ikke nogen programmer på dette kort. Dataoverførsel fra styringen til kortet og omvendt - se programmeringsanvisningen.

Kortet kan maks. indeholde 30 programmer med hver op til 6 blokke.

Der kan skrives på bagsiden af kortet.

Den første ibrugtagning af vaskemaskinen må kun foretages af Miele Teknisk Service eller af autoriserede fagfolk.

■ Spærreventilen på opstillingsstedet til vand og, afhængig af opvarmningsmåde, til gas eller damp, åbnes.
■ Hovedafbryderen (på opstillingsstedet) tændes.
■ Maskinen tændes med tasten I.

Miele

PROFESSIONAL

PW 6xx7

Velkommen

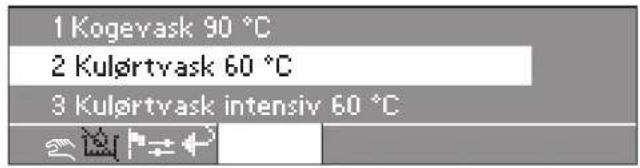

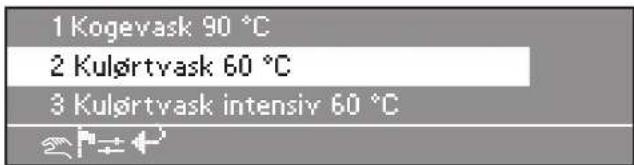

I displayet vises velkomsthilsnen

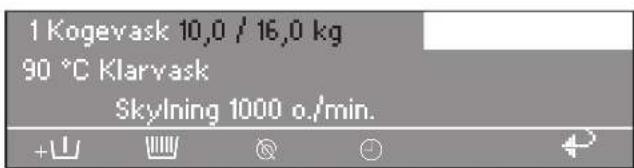

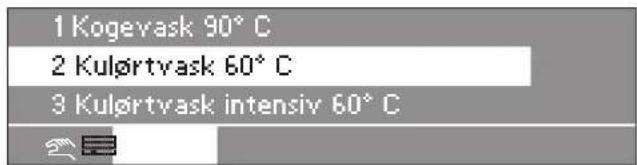

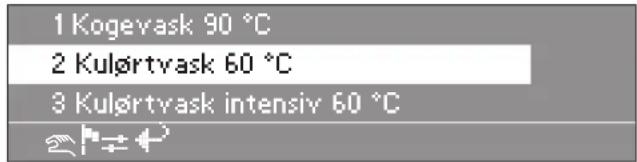

1 Kogevask 90 °C

2 Kulørtvask 60 °C

og efterfølgende programlisten (det senest startede program er fremhævet).

Et program vælges ved at dreje programvælgeren. Programmet kan straks startes ved at trykke på START.

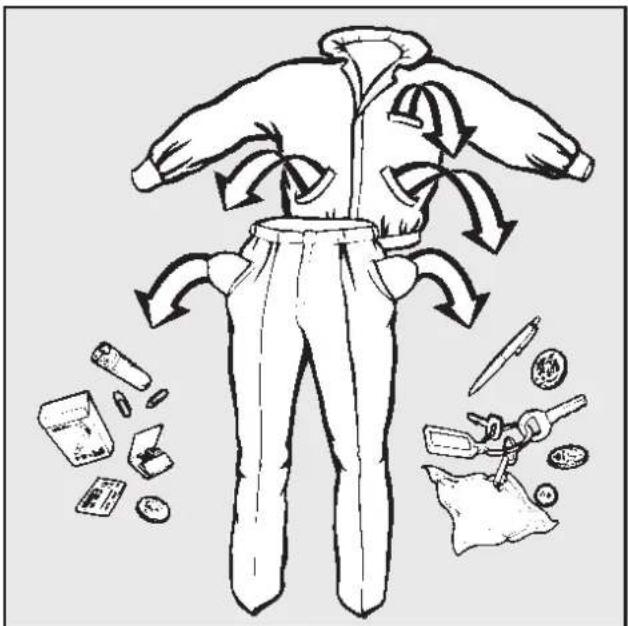

Tøjet forberedes

Fremmedlegemer (f.eks. søm, mønter og clips) kan beskadige både tøjet og maskinen.

Standardprogrammernes kapacitet

(Tørt tøj)

PW 6107	PW 6137	PW 6167	PW 6207
1 Kogevask 90°C2 Kulørtvask 60°C3 Kulørtvask 60°C intensiv4 Kulørtvask 30°C5 Kulørtvask 30°C intensiv6 Kulørtvask Eco kort
max. 10 kg	max. 13 kg	max. 16 kg	max. 20 kg
7 Strygelet 60°C8 Strygelet 60°C intensiv9 Strygelet 30°C10 Strygelet 30°C intensiv
max. 5 kg	max. 6,6 kg	max. 8 kg	max. 10 kg
11 Finvask12 Uld 30°C13 Håndvaskbar uld 30°C
max. 4 kg	max. 5,2 kg	max. 6,4 kg	max. 8 kg

Kapaciteten for andre programmer fremgår af programoversigten.

■ Fyld tøjet i maskinen.
■ Døren lukkes med dørhåndtaget. Må ikke smækkes i.

Pas på, at der ikke kommer tøj i klemme i døren.

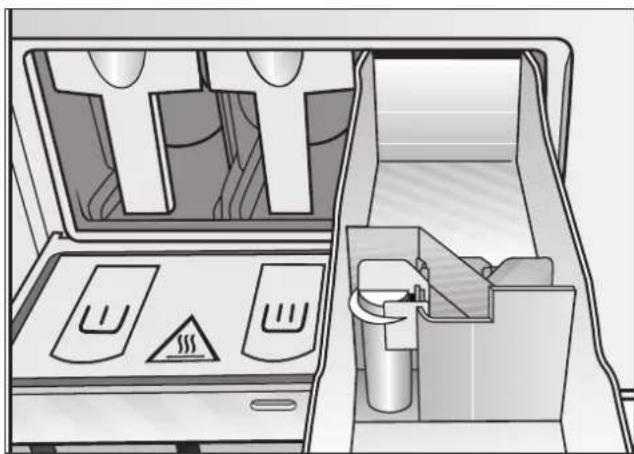

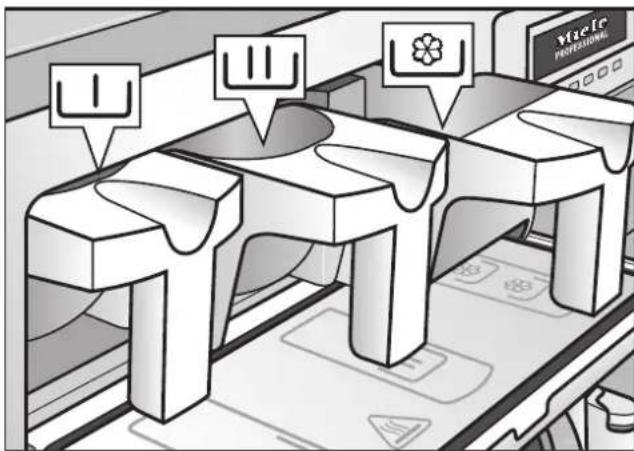

Dosering af vaskemidler

- Til standardprogrammerne fyldes vaskemiddel til Klarvask i kammer ⏚ og, hvis ønsket, vaskemiddel til Forvask i kammer ⏚, og klarskyllemiddel i forreste kammer ⚠.

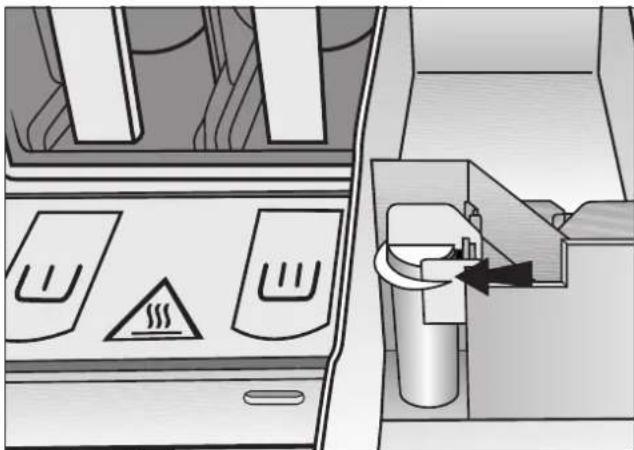

■ Yderligere flydende tilsætningsmidler fyldes i bageste kammer ⚙️ (hvis dette er programmeret).

■ I kamrene Ⓐ må der ikke fyldes tilsætningsmidler op over markeringen, da de ellers straks løber ned gennem hæverten ind i vaskekarret.

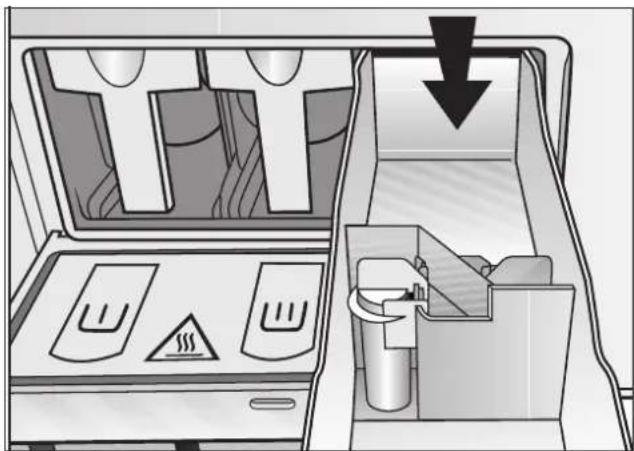

Blegemiddel

Bleg kun tekstiler, som er forsynet med plejesymbolet .

Blegemidlet må kun fyldes i kammeret beregnet hertil. Kun hermed garanteres det, at midlet tilsættes i 2. skylleblok. Anvendelse af blegemiddel til kulørt tøj må kun ske, når producenten af tøjet har angivet dette på vaskeanvisningen i tøjet.

Til blegningen skal der programmeres en 3. skylleblok (se programmeringsanvisningen Profitronic).

⚠️ Med øget anvendelse af klor stiger sandsynligheden for skader på komponenterne.

Farve-/blegemidler samt afkalkningsmidler skal være egnet til brug i vaskemaskine. Følg anvisningerne på pakningen nøje.

Dosering af vaskemiddel

Overdosering skal principielt undgås, da det medfører for kraftig skumdannelse.

• Undgå at anvende kraftigt skummende vaskemidler.
• Følg anvisningerne fra producenten af vaskemidlet.

Doseringen er afhængig af:

• Tøjmængden
• Vandhårdheden
• og tøjets tilsmudsningsgrad.

Doseringsmængde

Der skal tages højde for vandhårdheden og vaskemiddelproducentens anvisninger.

Vandets hårdhedsgrad

Hård-heds-område	Vand-egen-skaber	Samlet hårdheds-grad i mmol/l	°dH
I blødt 0 - 1,3 0 - 7
II middel 1,3 - 2,5		7 - 14
III hårdt 2,5 - 3,8 14		- 21
IV meget hårdt		over 3,8 over 21

Hvis vandets aktuelle hårdhedsgrad ikke kendes, kan man få oplysning herom på det lokale vandværk.

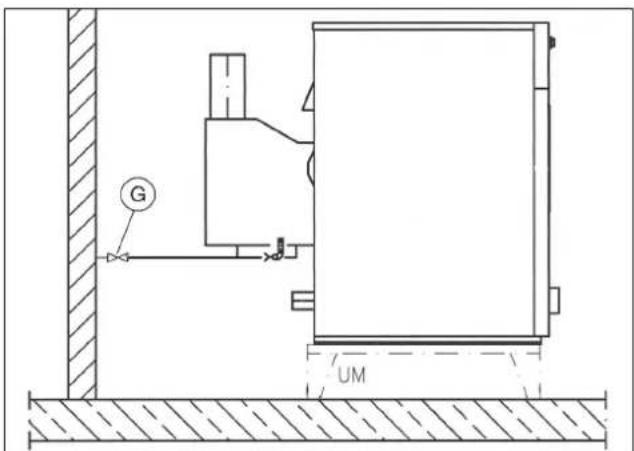

Gasopvarmede maskiner

I gasopvarmede maskiner pumpes vaskevandet rundt til varmeregisteret. Denne ekstra bevægelse af vaskevandet fremmer skumdannelsen. Der må derfor ikke overdoseres eller anvendes kraftigt skummende vaskemidler

I tilfælde af forøget skumdannelse, skiftes til skumreducerende vaskemiddel, eller Miele Teknisk Service kontaktes.

Program vælges

■ Et program (f.eks. program 1 Kogevask) vælges med programvælgeren.

16 Ekstra afløb

1 Kogevask 90 °C

2 Kulgørtvask 60 °C

Valg af ekstrafunktioner Forvask, Stivelsesstop eller centrifugeringsstop

■ Det valgte program bekræftes ved at trykke på den inderste knap på programvælgeren.

■ Programblok Forvask vælges, hvis ønsket, ved at trykke på funktionstasten +山 Blok +

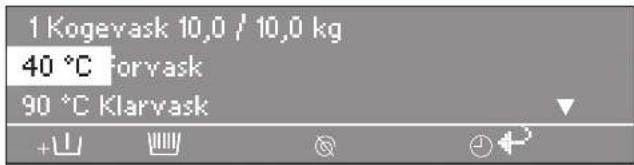

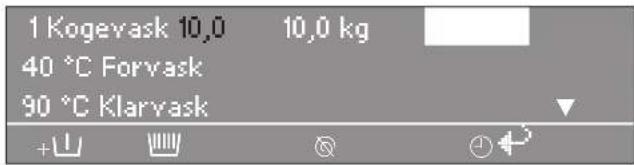

Ved tryk på funktionstast +∅ Blok + vises følgende i displayet:

Feltet + 山 er fremhævet.

Funktionen kan fravælges ved at trykke på tasten igen.

Hvis tøjet skal stives, trykkes på tasten 🎯 Stivelsesstop.

Hvis der ikke skal centrifugeres efter skylningen, trykkes på tasten ⚙ Centrifugeringsstop.

Hvis man ikke ønsker at foretage yderligere ændringer til programmet:

■ Tryk på tasten START, vaskeprogrammet afvikles.

Hvis der før programstart skal foretages ændringer, f.eks. af fyldningsmængde, temperatur eller centrifugeringshastighed:

Fyldningsmængde

Før programstart kan den pågældende fyldningsmængde indkodes manuelt.

■ Programvælgeren drejes hen på feltet Fyldningsmængde, og programvælgeren trykkes ind for at bekræfte valget. Fyldningsmængden ændres ved at dreje programvælgeren, og valget bekræftes med et tryk på programvælgeren.

■ Programvælgeren drejes hen på feltet Temperatur (40°C for Forvask), og valget bekræftes ved at trykke på programvælgeren.

■ Temperaturen kan ændres ved at dreje programvælgeren, og valget bekræftes ved tryk på programvælgeren.

Omdrejningstal i trin á 25 o./min. fra 0, 300 til maksimal.

■ Programvælgeren drejes hen på feltet Omdrejningstal (for slutcentrifugering), og valget bekræftes ved at trykke på programvælgeren.

■ Omdrejningstallet kan ændres ved at dreje programvælgeren, og valget bekræftes ved tryk på programvælgeren.

Maksimale centrifugeringshastigheder

PW 6107	PW 6137	PW 6167	PW 6207
1200o./min.	1100o./min.	1150o./min.	1100o./min.

■ Tryk på tasten START, vaskeprogrammet afvikles.

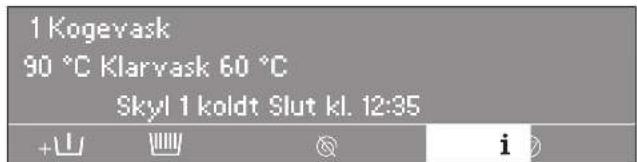

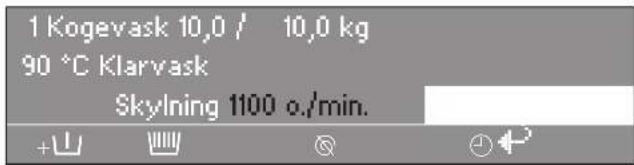

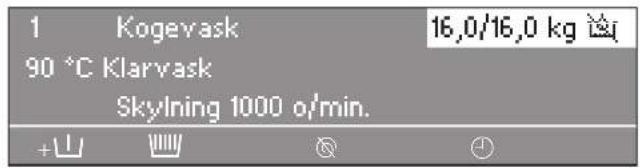

Efter programstart vises programforløbet i displayet.

Når programblokken Forvask er slut, vises programblok Klarvask i 2. linje med vaskevandets aktuelle temperatur. Herunder vises den efterfølgende programblok, i dette tilfælde Skylleblok 1.

Programslutvisning, til højre i displayet, viser tidspunktet for programslut.

Døren åbnes efter programslut

Når programmet er afsluttet, tromlen står stille og der ikke længere er vand i maskinen, vises (f.eks.) følgen-de i displayet:

Samtidig lyder der et akustisk signal i 5 sekunder.

■ Døren åbnes ved at trække i dørhåndtaget.

Bemærk: Hvis døren ikke kan åbnes, trykkes døren ind, og der trækkes efterfølgende igen i dørhåndtaget. - Døren må ikke åbnes med magt!

■ Tøjet tages ud.

Hvis programmet blev afbrudt med vand i maskinen eller under centrifugering, vises (f.eks.) følgende i displayet:

eller

⚠️ Døren er låst. Forsøg ikke at åbne døren med magt.

■ Funktionstasten Vandafløb trykkes ind, eller programmet Ekstra centrifugering vælges, og tasten START trykkes ind. Efter programslut åbnes døren.

Hvis der ikke skal vaskes mere tøj:

■ Sluk for maskinen ved tryk på 0 Sluk. Hovedafbryderen (på opstillingsstedet) slukkes.
■ Spærreventilen til vand, gas eller damp på opstillingsstedet lukkes.

Kort, hvorpå der er et program, er afstemt til en maskintype. Ubeskrevne kort kan anvendes universalt.

■ Maskinen tændes med tasten I.

Der vises en velkomsthilsen.

I displayet vises de programmer, der befinder sig på kortet.

Programkortstyring

17 Masker 45 °C

18 Strygelet 60 °C

■ Et program vælges ved at dreje programvælgeren. Ved tryk på programvælgeren bekræftes programmet.
■ Tryk på tasten START, programmet afvikles.

Når tasten START er trykket ind, kan kortet fjernes fra kortlæseren. Efter programslut slettes programmet.

⚠️ Undgå at stikke andre genstande end kortet i kortåbningen.

■ Sæt kortet korrekt i kortlæseren.

Hvis det er et kort, der ikke passer til denne maskintype, vises følgende melding i displayet:

Kortindhold

Eksisterende programmer på kortet er kun beregnet til maskintype PW 6107

■ Isæt et kort beregnet til denne maskintype.

Specialprogram

Til et specialprogram, der kræver en speciel behandlingsmetode, medfølger et kort, hvorpå der er indkodet det ene program.

På superbrugerniveau kan denne funktion aktiveres via menupunktet Specialprogram.

Maskinens styring accepterer så kun kort til Specialprogram (hvorpå der befinder sig et program). Der er ikke længere adgang til programmerne i styringen.

Valg af sprog

Før programstart kan brugersproget ændres midlertidigt via fanesymbolet.

Denne ændring af sproget stilles tilbage 5 minutter efter, at programmet er afsluttet, og døren er åbnet.

Hvis der trykkes på funktionstasten ⚠≡, vises fölgende i displayet:

■ Sprog bekræftes ved tryk på programvælgeren.

Det ønskede sprog vælges ved at dreje programvælgeren, og valget bekræftes ved at trykke på programvælgeren.

Forvalg

Hvis man ønsker at starte et program på et bestemt tidsspunkt, kan der med funktionstasten ⏻ Forvalg forprogrammeres en senere starttid til vasken.

Indstilling af starttidspunkt

Efter programvalg vises (f.eks.) følgende i displayet:

■ Funktionstast ⏻ Forvalg trykkes ind.

Der vises altid det aktuelle klokkeslæt og den aktuelle dato. Indkodningsfeltet til timer er fremhævet.

■ Feltet Timer vælges ved tryk på programvælgeren. Tidspunktet ændres ved at dreje programvælgeren og bekræftes ved tryk på programvælgeren.
■ Vælg Minutter ved at dreje programvælgeren, og bekræft. Minutterne ændres ved at dreje, og valget bekræftes med et tryk.
■ Vælg feltet Startdato dag med programvælgeren, og bekræft. Dagen ændres ved at dreje, og valget bekræftes med et tryk.
■ Hvis ønsket ændres måned og år.

Efter indstilling af det ønskede starttidspunkt:

■ Tryk på START, programmet startes på det indstillede starttidspunkt.

I displayet vises det aktuelle klokkeslæt, den aktuelle dato og starttidspunktet.
■ Hvis døren åbnes igen, skal der trykkes på tasten START på ny.

Sletning af Forvalgsfunktionen

Hvis der trykkes igen på tasten ⏻ Forvalg eller på tasten ← Tilbage, registreres ændringerne ikke.

Med forvask

Til stærkt snavset tøj kan der før programstart i standardprogrammerne 1 til 10 vælges en forvask med tasten +∅ Blok +.

Ved at trykke på tasten igen, kan funktionen fravælges igen.

Stivelse kan vælges i alle standardprogrammer (und- tagen ekstra centrifugering og ekstra afløb) før pro- gramstart ved at trykke på tasten 🐎 Stivelsesstop. Feltet 🐎 i displayet fremhæves.

Ved at trykke på tasten igen, kan funktionen fravælges igen.

Den forberedte stivelse tilsættes det indstrømmende vand i forreste kammer 📁.

Stivelsen fortyndes evt. med vand. Vasketiden forlænges automatisk med 4 minutter.

Programmet fortsættes ved tryk på tasten START.

Påfyldning direkte i tromlen

Når programtrin Stivelsesstop er nået, åbnes døren, og den forberedte stivelse tilsættes. Døren lukkes.

Der vises igen følgende melding i displayet:

Tryk på START, og det valgte vaskeprogram fortsættes.

Ingen centrifugering

Centrifugeringsstop kan vælges i alle standardprogrammer (undtagen ekstra centrifugering) før programstart ved at trykke på tasten ⚙ Centrifugeringsstop.

Feltet Ⓠ i displayet fremhæves.

Ved at trykke på tasten igen, kan funktionen fravælges igen.

Når programtrinnet Centrifugeringsstop nås, blinker Centrifugeringsstop i displayet.

Programmet afsluttes ved tryk på tasten ☑ Stop/Slut uden centrifugering og med vand i maskinen.

Hvis programmet skal fortsættes med centrifugering, er det muligt ved at trykke på tasten START.

Programstop

Hvis programmet skal fortsættes, er det muligt ved at trykke på tasten START.

Programafbrydelse

Hvis programmet skal afbrydes, trykkes tasten ☑ Stop/Slut ind to gange efter hinanden.

Hvis programmet blev afbrudt med vand i maskinen eller under centrifugering, vises (f.eks.) følgende i displayet:

eller:

1 Kogevask Programstop med reverserende tromle

For at kunne åbne døren trykkes funktionstasten Vandafløb ind, eller programmet Ekstra centrifugering vælges, og tasten START trykkes ind.

Programafbrydelse af läste programmer

I läste programmer er det ikke muligt at stoppe eller afbryde programmet.

Displayet viser, at maskinen er låst, när man forsøger at afbryde programmet med tasten ☑ Stop/Slut.

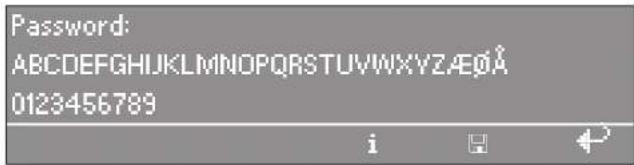

Programmet kan låses op ved tryk på funktionstasten ⏻ og indtastning af password til programmet.

Det igangværende program kan løbes igennem i ilgang, eller programblokke kan gentages.

■ Tryk på ☑ Stop/Slut, programmet stoppes.

■ Efter tryk på tasten Ilgang, vises det aktuelle område, den aktuelle blok eller det aktuelle trin i displayet.

Se også programmeringsanvisningen, afsnittet Programstruktur.

■ Drej programvælgeren hen på Område, og bekræft med et tryk. Område: Vælg 1 Forvask, 2 Klarvask eller 3 Skyl, og bekræft.
■ Drej programvælgeren hen på Blok, og bekræft med et tryk. Blok: Vælg Forvask 1-10, Klarvask 1-10 eller Skyl 1-10, og bekræft.
■ Drej programvælgeren hen på Trin, og bekræft med et tryk. Vælg ønsket programtrin, og bekræft.
■ Ved tryk på tasten ⚠ Gem og efterfølgende på START gennemføres ilgangen eller ved tryk på tasten ⚣ Tilbage returneres til programstop, og ilgangen gennemføres ikke.

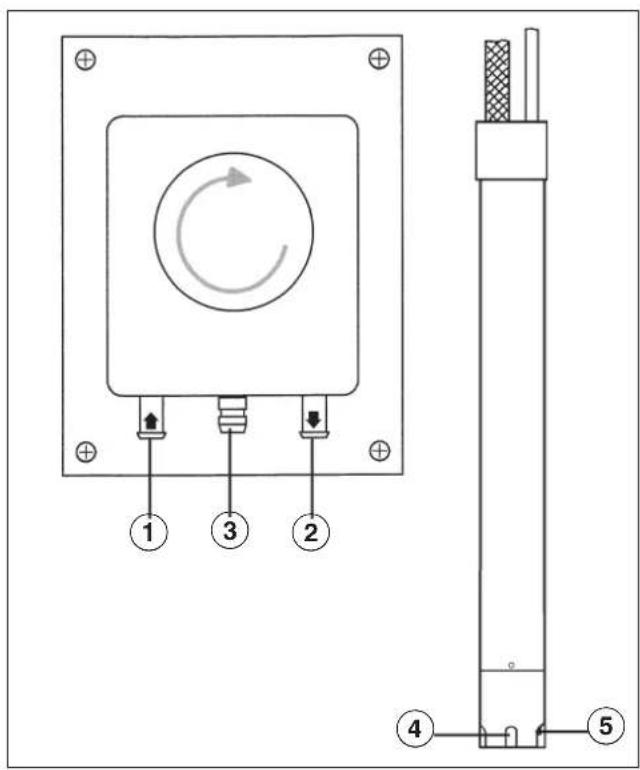

Dosering af flydende midler

Doseringspumpe Sugelanse

① Slangetilslutningsstuds (sugeside)
② Slangetilslutningsstuds (trykside)
③ Udløb (ved brud på slangen)
④ Indsugningsåbning

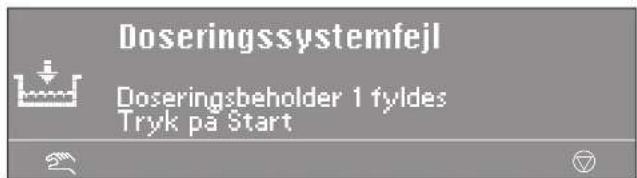

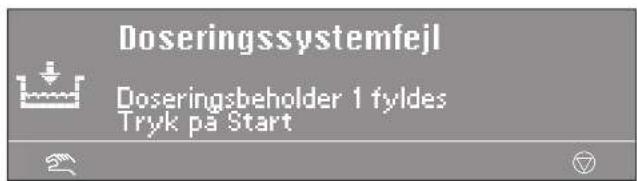

⑤ Niveausonde til kontrollampe for tom beholder. Når doseringsbeholderen er tom, afbrydes pumpen og maskinen automatisk.

Samtidig indikerer vaskemaskinen mangel på flyden-de middel.

Efter fyldning af doseringsbeholderen kan programmet fortsættes med tasten START.

Fravalg af dosering

Før programstart er det muligt at frakoble den flydende dosering manuelt med funktionstasten [Dose-ring nej.

Efter programstart doseres der ingen midler via doseringspumperne, og der vises (f.eks.) følgende i displayet:

Doseringsmængder

Følg vaskemiddelproducentens anvisninger.

⚠ Hvis der anvendes både vaskemiddel og til- sætningsmidler, er det vigtigt at følge anvisningerne fra producenterne af midlerne. Brug kun midlerne til de beregnede formål for at undgå materiale- skader og voldsomme kemiske reaktioner. Det skal være angivet af producenten, at midlerne kan anvendes i vaskemaskine.

Flydende vaskemidler skal have rumtemperatur før anvendelse for ikke at nedsætte viskositeten og dermed doseringsmængden.

Doseringspumperne tages i brug

Inden doseringspumperne til flydende midler tages i brug, skal midlet suges ind i systemet og doseringsmængden indstilles.

Direkte adgang til doseringskalibreringen, när ma- skinen er slukket:

■ Multifunktionstast 2 holdes inde.
■ Herefter tændes maskinen på Tænd.

Doseringskalibrering ▶ Hovedmenu

Doseringspumpe 1

Doseringspumpe 2 ▼

Valgmuligheder: Doseringspumpe 1 til 13

Doseringsmængden kan indstilles fra 0 til 9999 ml i trin á 1 ml.

■ Aktiver multifunktionstasten 0/1. Doseringsslangen fyldes. Stop ved at aktivere tasten 0/1.
■ Slangen til pumpen, der skal foretages beregning for, holdes i et målebæger.

⚠️ Undgå kontakt med hud og øjne, og bær be- skyttelsesdragt.

■ Aktiver tasten ✦ Tilbage for at komme til hoved- menuen.

Doseringskalibrering ▶ Hovedmenu

Doseringspumpe 1

Doseringspumpe 2 ▼

■ Vælg doseringspumpe.

Doseringskalibrering▶Doseringspumpe 1

V: 100ml t: 0s P: nej

0/1

■ Aktiver multifunktionstast 0/1. Pumpen stoppes ved at aktivere tast 0/1 eller automatisk efter 60 sekunder.

■ Mængden i målebægeret måles.

Doseringskalibrering▶Doseringspumpe 1

V: 100ml

t:30s

P: 200,0 ml/min

■ Værdien indtastes i felt "V". Kapacitet P i ml/min. beregnes af styringen.
■ Ved aktivering af funktionstast ☐ "Gem" tildeles den målte værdi pumpen.
■ Slangen tilsluttes igen.

Rengøring og vedligeholdelse af doseringssystemet

Hver anden uge, eller när doseringspumpen ikke skal anvendes i længere tid, skal doseringssystemet gennemskylles med varmt vand for at forhindre tilstoppelse og korrosion i doseringssystemet.

■ Rengør sugelanserne med vand.
■ Stil sugelanserne i en beholder med varmt vand (40 - 50°C).
■ Hver pumpe aktiveres via doseringskalibreringen, indtil doseringssystemet er gennemskyllet.
- Tilslutningerne, slangerne, doseringsstudserne og pakningerne kontrolleres for tæthed.

Spidsbelastningsafbrydelse

Ved aktivering af spidsbelastningsfunktionen afbrydes opvarmningen, og der foretages et programstop. I displayet vises følgende melding:

Efter afslutning af spidsbelastningsfunktionen fortsættes programmet automatisk som hidtil.

Kommunikationsmodul

Kommunikationsmodulet gør det muligt at tilslutte en PC til maskinen.

Skakten til kommunikationsmodulet sidder på bagsiden af maskinen.

Et tilhørende redigeringsprogram kan bestilles ved telefonisk henvendelse til Mieles reservedelsekspedition på tlf. 43 27 13 50 eller hos Miele-forhandlere.

Driftsdata

Med modulet driftsdata kan driftsdata læses eller slettes med tasten "Driftsdata" før programstart eller efter programslut.

Under Programdata samles de data, der er regi- streret i løbet af et program.

- Slet data

Ved at trykke på tasten "Driftsdata" igen, kan funktionen fravælges igen.

Hvis hukommelsen i modulet Driftsdata er fuld, vises meddelelsen, at driftsdata overskrives, när der trykkes på tasten START.

Hvis der trykkes på tasten ⚠ Tilbage, eller hvis der ikke inden for 30 sekunder trykkes på tasten START, startes programmet ikke, og displayet ser ud som ved programstart.

Data totalt

Efter valg af Data totalt vises f.eks. følgende i display-et:

Yderligere valgmuligheder:

Total driftstid: 200.987 t

Vandmængde: 1.234.567

Tøjmængde: 1.234.567 kg

Doseringsmiddel: 2.345 l

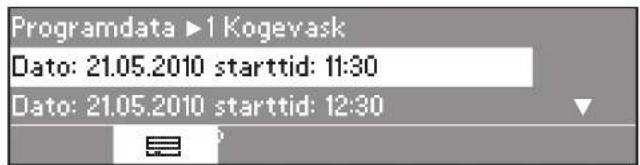

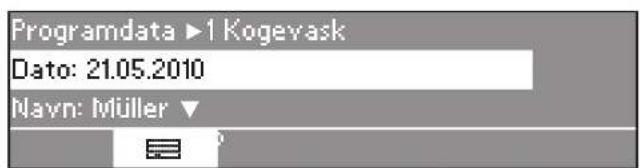

Efter valg af Programdata vises f.eks. følgende i dis- playet:

Det pågældende program vælges fra programlisten og efter tryk på programvælgeren vises herefter en liste over alle programstarter fra program 1 Kogevask med dato og starttid.

Fra listen over alle programstarter fra Program 1 Kogevask vælges den ønskede programstart, og valget bekræftes med et tryk.

Yderligere valgmulighed:

Sted: Lehrte

Tast Centrifugeringsstop: ikke aktiveret

Programstart: 11:30

Programslut: 12:05

Total varighed: 0 t 3 5 m i n

Elforbrug: 12,5 kWh

Gasforbrug: 0 kWh

Dampforbrug: 0 kWh

Vandmængde total: 140 l

Maks. vandtemperatur: 95 °C

Maks. vandafløbstemperatur: 45 °C

Programændring: 2 (efter valg og tryk på programvælgeren vises kun de seneste 3 stop og start.)

Programfejl: ingen (kun de seneste 3 fejl gemmes.)

Område 1: Forvask (efter valg og tryk på programvælgeren kan der hhv. vælges område eller blok.)

Varighed: 6 min

Vandmængde: 20 l

Doseringsfase 1: mængde ml (efter valg og tryk på programvælgeren vises de 6 doseringer.)

Maks. temperatur: 12 °C

Holdetid: 6 min

I menupunktet Modul slettes de samlede data og programdata fra driftsdataene.

I menupunktet Data totalt slettes kun de samlede data fra driftsdataene.

I menupunktet Programdata slettes kun programdataene fra driftsdataene.

Efter valg af et menupunkt og tryk på programvælgeren vises en opfordring til indtastning af password.

Efter indtastning af password eller isætning af kortet til Superbrugerniveau, kommer man til menupunktet. Her vises et yderligere kontrolspørgsmål.

Hvis maskinen er udstyret med et vejemodul, vises tøjets vægt under påfyldningen i trin á 0,2 kg. Ved siden af står max. fyldningsmængde for det valgte program.

Hvis indikatoren for tøjmængde ikke står på 00,0, när tromlen er tom, nulstilles denne med tasten "--> I <-".

Hvis der efter nulstillingen tages tøj ud, der blev glemt, vises følgende i displayet:

Hvis maskinen er overfyldt (tøjet er vådt), regnes der efter programstart altid med den nominelle påfyldning, og denne værdi gemmes også i driftsdatamodulet.

Ved programslut, när tromlen står stille, vises tøjets restfugtighed i displayet.

Døren kan ikke åbnes

■ Tryk mod dørhåndtaget, sluk og tænd maskinen, og træk derefter igen i dørhåndtaget.

Dørhåndtagets sikring er udløst

Dørhåndtaget har mistet sin funktion. Døren kan hverken åbnes eller lukkes.

Udløsningen af sikringen skal forhindre, at dør-håndtaget og låsen bliver beskadiget, hvis døren åbnes med magt.

■ Tryk hårdt mod dørhåndtaget, indtil man kan høre, sikringen går i position igen.

Døren kan åbnes igen (forudsat at der ikke er vand i maskinen), eller lukkes.

Strømafbrydelse under vaskeprocessen, nødåbning af døren

Ved kortvarig strømafbrydelse:

Programmet stopper ved senest nåede trin, og i displayet vises følgende melding, når spændingen til-kobles igen:

■ Tryk på START, det valgte program fortsættes.

Ved længere strømafbrydelse:

■ Maskinen slukkes.
■ Hovedafbryderen (på opstillingsstedet) slukkes.
■ Spærreventilen til vand, gas eller damp på opstillingsstedet lukkes.

For at kunne tage tøjet ud skal afløbsventilen først åbnes manuelt, og herefter skal døren udløses manuelt.

■ Afløbsventilen åbnes ved at løsne udluftningsskruen (nøglevidde 17) på maskinens bagside, men den skal ikke skrues helt ud. Lad vaskevandet løbe ud. Fra skrueåbningen løber en smule vand ud (ca. 100 ccm), som opfanges med en egnet beholder.
■ Udluftningsskruen skrues derefter fast igen og kontrolleres for tæthed (spærreventilen til vand åbnes).

■ Sæt en skruetrækker (klinge ca. 4 mm) ind i åbningen ved siden af dørlåsen, så klingen går ind i noten. Døren udløses med en let drejning mod uret. Åbn døren med håndtaget. Døren må aldrig åbnes med magt!
■ Tag tøjet ud.

Mulige årsager til forøget skumdannelse

- Vaskemiddeltype

■ Anvend vaskemiddel, der er beregnet til industri- maskiner. Vaskemiddel til husholdningsmaskiner er ikke egnet.

- Overdosering af vaskemidlet

■ Følg vaskemiddelproducentens doseringsangivelser, og dosér iht. vandets hårdhedsgrad.

- Kraftigt skummende vaskemiddel

■ Brug et lavtskummende vaskemiddel, eller kontakt Miele Teknisk Service for rådgivning.

- Meget blødt vand

■ Ligger vandet i hårdhedsområde 1, doseres en mindre mængde iht. producentens anvisninger.

- Tøjets tilsmudsningsgrad

■ Ved let snavset tøj doseres en mindre mængde vaskemiddel if. producentens anvisninger.

- Rester af f.eks. vaskemiddel på tøjet

■ Ekstra forskyl uden opvarmning, uden vaskemiddel. Tøj forbehandlet med iblødsætningsmiddel skylles godt før vask.

- Lille tøjmængde

■ Vaskemiddeldoseringen reduceres tilsvarende.

- Tromleomdrejningshastighed for høj ved vask (Profitronic-styring)

■ Tromleomdrejningshastighed og vaskerytme reduceres.

– Gasopvarmede vaskemaskiner

På gasopvarmede maskiner pumpes vaskevandet rundt via varmeregisteret. Denne ekstra bevægelse af vaskevandet udnytter vaskemidlet optimalt, men fremmer skumdannelsen.

■ Følg de ovennævnte punkter.
■ Anvend et skumreduceret vaskemiddel.
■ Kun Profitronic-styring, i specielle tilfælde: Tromleomdrejningstal og vaskerytme reduceres under opvarmningsfasen.

Store stykker tøj klumper sig sammen under centrifugeringen

Det kan forekomme, at store stykker vasketøj (f.eks. duge) klumper sig sammen under centrifugeringen. Dette kan forhindres ved hjælp af omprogrammering

Kontakt Miele Teknisk Service.

Melding serviceinterval, uheldsforebygg. kontrol

Hvis der vises følgende melding i displayet, når maskinen tændes, skal der foretages vedligeholdelse af Miele Teknisk Service, eller den årlige uheldsforebyggende kontrol skal gennemføres.

Serviceinterval 1

Kontakt venligst Miele Teknisk Service

Efter 5 sekunder slukker displayet.

Fejlmeldinger

⚠️ Reparationer på el-, gas-, eller dampopvarmede maskiner må kun foretages af autoriserede fagfolk. Reparationer foretaget af ukyndige kan medføre betydelig risiko for brugeren.

Hvis der optræder fejlfunktioner før eller efter programstart, vises disse.

Solid gray rectangle with no visible text, symbols, or features.

Displayet er mørkt.

Der er ingen strømtilslutning til vaskemaskinen.

■ Stik, hovedafbryder og sikringer (på opstillingsstedet) kontrolleres.

Denne fejlmelding kan også betyde: Viklingstermostaten på motoren har frakoblet ma- skinen.

■ Lad motoren køle af.

■ Kontroller vandhanen, og tryk på START.

■ Tryk hårdt mod dørhåndtaget, indtil låsen tydeligt går i hak. Tryk på tasten START.

■ Ved tryk på START fortsættes programmet uden opvarmning. I desinfektionsprogrammer afbrydes programmet ved denne fejlmelding. Kontakt Miele Teknisk Service.

■ Lad motoren køle af.

For stor uligevægt, ubalancerelæet er slået fra.

■ Maskinen tændes og slukkes, og tasten START trykkes ind.

Vises fejlmeldingen efter programstart:

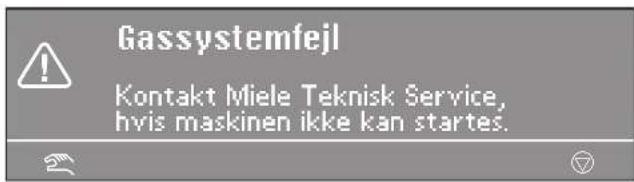

■ Åbn gashanen, og tryk på START.

Hvis fejlmeldingen vises midt i programmet, skyldes det, at gastrykket er sunket på grund af yderligere gasforbrugere.

■ Tryk på START.

■ Kontakt Miele Teknisk Service, hvis maskinen ikke kan startes.

På gasopvarmede maskiner medfører kraftig skum- dannelse fejl på maskinen.

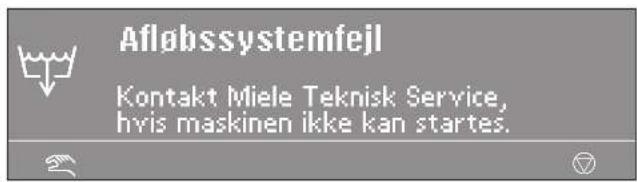

■ Kontroller afløbssystemet på opstillingsstedet, og tryk på START.

En defekt afløbsventil må kun repareres af Miele Teknisk Service.

Doseringsbeholder udskiftes.

■ Sæt kortet korrekt i kortlæseren.

Kontakt Miele Teknisk Service i tilfælde af fejl på vas-kemaskinen.

Miele Teknisk Service skal bruge model, serie-nr. (SN) og materiale-nr. (M.-Nr.).

■ Disse data fremgår af typeskiltet, der sidder øverst i dørringen, när døren åbnes, eller øverst på vaskemaskines bagside.

Mieles dag til dag-service

Vores kørende teknikere er faguddannede specialister, som løbende gennemgår uddannelse på Mieles serviceskole. Teknikerne er placeret centralt over hele landet og står klar til at rykke ud til kunderne med kort varsel, dirigeret fra vores hovedkontor i Glostrup.

Servicevognene er udstyret med alt, hvad der normalt skal bruges til en reparation. Teknikerne er derfor oftest i stand til at løse problemerne på stedet. Det er derfor sjældent nødvendigt at vente mere end én dag på, at produktet igen er klar efter et driftsstop.

Service-hotline

Det er altid muligt at få teknisk bistand ved henvendelse til Miele. Vi har tekniske eksperter klar til at bistå med råd og vejledning.

Mieles reklamationsfrist

Vi yder 24 måneders reklamationsfrist på alle fabriksnye Miele produkter og reparationer.

Yderligere garanterer vi levering af reservedele i 15 år.

At forebygge er bedre end at helbrede

Selv om Mieles produkter er driftssikre, kan de også vise symptomer på, at noget er på vej til at fungere mindre effektivt eller gå i stykker. Derfor er vores serviceabonnement langt den billigste forsikring mod ubehagelige overraskelser i form af driftsforstyrrelser eller driftsstop. Når der sættes ind i tide, viser det sig heldigvis ofte, at det kun er en mindre reparation eller udskiftning, der skal til, før alt igen fungerer, som det skal. Det betyder både tidsmæssige og driftsøkonomiske besparelser.

Ved tegning af et serviceabonnement hos os i forbindelse med køb af et nyt Miele produkt eller inden produktet er 3 år gammelt, dækker vi arbejdsløn, kørsel og reservedele. Det er også muligt at få en specialaftale, hvor vores tekniker kommer på forebyggende besøg.

Eller på internettet: www.miele.dk

Rengøring og vedligeholdelse foretages så vidt muligt efter brug af maskinen.

⚠️ Brug ikke højtryksspuler eller vandslange til rengøring af vaskemaskinen.

Vaskemaskinens kabinet, betjeningspanel og

kunststofdele må kun rengøres med et mildt rengøringsmiddel eller med en blød, fugtig klud og eftertørres.

Der anvendes et gængs middel til rengøring af rustfrit stål til kabinetdelene i rustfrit stål.

Skuremiddel giver ridser i overfladen.

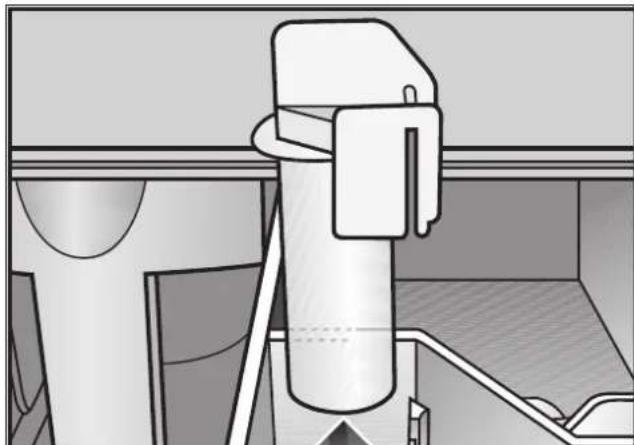

Vaskemiddelskuffe, kamre og hævert rengøres

Vaskemiddelskuffen og kamrene til flydende midler skylles grundigt med varmt vand for sæberester og aflejringer efter brug. Rengør også hæverten i kamrene for rester.

Hæverten trækkes ud, rengøres med varmt vand og sættes i igen.

For at rengøre dråberenden og vandlåsen på sæbeskuffen åbnes klappen til sæbeskuffen 45°.

Hvis vandlåsen er tilstoppet, kan den rengøres med en flaskerenser.

Gittereret til karudluftningen på bagsiden af ma- skinen kontrolleres regelmæssigt for snavs og renses efter behov.

Rustdannelse

Tromlen og vaskekarret er fremstillet af rustfrit stål. Jernholdigt vand eller jernholdige fremmedlegemer (f.eks. clips, jernknapper eller jernsplinter), som kommer ind i vaskemaskinen med tøjet, kan medføre rustdannelse i tromlen og vaskekarret.

Rengør derfor tromlen og vaskekarret regelmæssigt og umiddelbart efter konstatering af rustdannelse med et gængs middel til rengøring af rustfrit stål.

Dørpakningerne kontrolleres for jernholdige rester og rengøres grundigt med ovenstående midler.

Disse forholdsregler udføres regelmæssigt som forebyggende foranstaltning.

For at vaskemaskinen kan tørre efter brug, må døren ikke lukkes, men skal stå på klem.

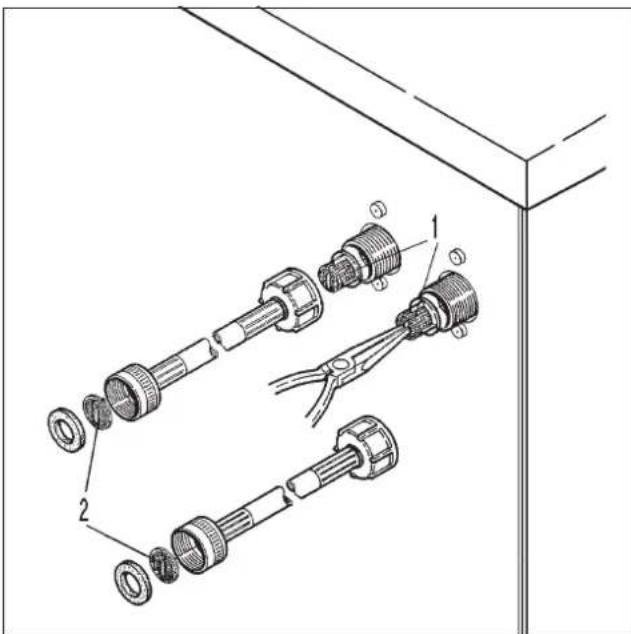

Filtrene i vandtilløbsventilerne (1) og tilløbsslangerne (2) kontrolleres regelmæssigt for snavs og rengøres om nødvendigt.

Fnugfilteret renses

Gælder kun for gasopvarmede maskiner

Sien i fnugfilteret kontrolleres jævnligt for fnug/trevler og rengøres om nødvendigt.

⚠️ Kontrollen og rengøringen må kun udføres, när vaskeprogrammet er afsluttet, og tøjet er taget ud.

Et tilstoppet fnugfilter vises med en fejlmelding i dis- playet.

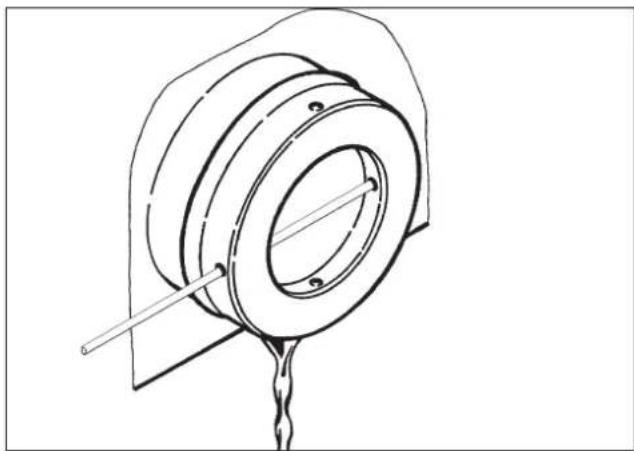

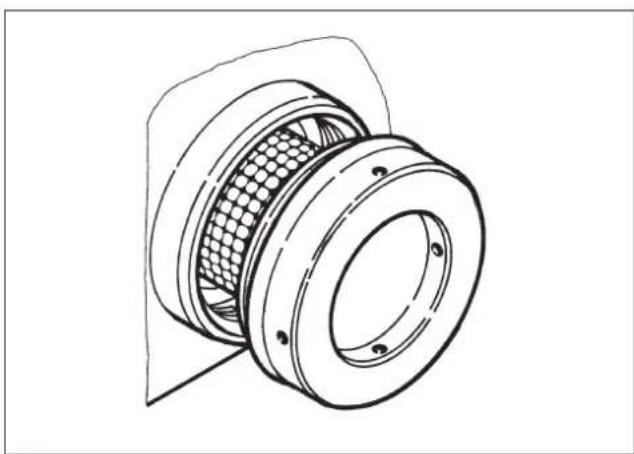

Følgende rækkefølge overholdes ved rengøring af fnugfilteret:

■ Stil en egnet beholder under fnugfilteret. Den skal kunne rumme ca. 2 liter vand.

- Åbn fnugfilteret ved at dreje dækslet en halv til hel omgang mod venstre. Vandet i fnugfilteret løber ud.

Forsigtig! Vaskevandet kan være varmt.

■ Det kan være nødvendigt at tømme beholderen flere gange.

Når der ikke løber mere vand ud, skrues dækslet af fnugfilteret. Hermed fjernes fnugsien samtidigt fra fnugfilteret.
■ Rengør fnugsien og filterhuset indvendigt.
■ Fnugsien sættes i igen og dækslet strammes mod højre.

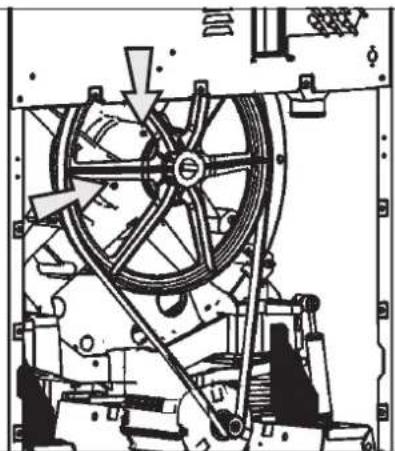

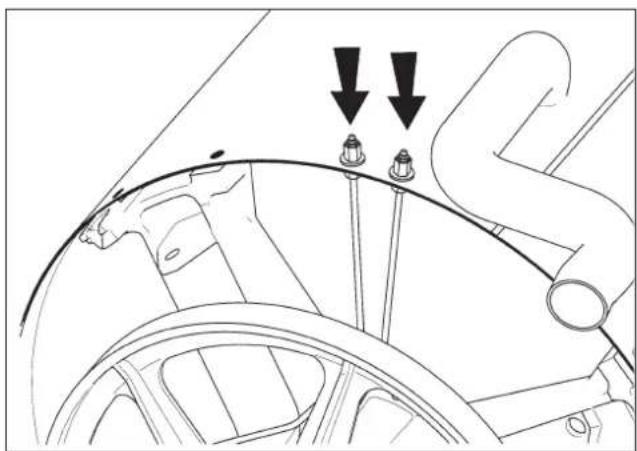

Tromleleje smøres (PW 6167, PW 6207)

Denne melding fjernes med tasten ← Tilbage. Den vises fra maskinen tændes, indtil serviceteknikeren har udført arbejdet.

Maskinen gøres spændingsløs.

Tromleleje smøres efter ca. 1000 driftstimer med smørenippel med Arcanol L 100 - fedt.

Hvis maskinen ikke anvendes i længere tid (fra 4 uger), foretages tromlelejesmøringen i overensstemmelse med anbefalingerne før afbrydelsen, og tromlen drejes nogle omdrejninger. Omdrejningen gentages hver 4. uge for at forebygge skader på lejet.

Vaskemaskinen må kun opstilles af Miele Teknisk Service eller en autoriseret fagmand.

⚠ Vaskemaskinen er kun beregnet til tøj, der ikke er behandlet/imprægneret med farlige eller brændbare stoffer.

For at undgå eventuelle frostskader må vaskemaskinen under ingen omstændigheder opstilles i rum, hvor der er risiko for frostskade.

Transporter maskinen i lokalet med en løftevogn.

Fjern forsigtigt transportemballagen med egnet værktøj.

Løft vaskemaskinen af transportpallen med en løfteanordning.

Vaskemaskinen må ikke stilles på tæpper, hvis tæppet kan dække for ventilationsåbningerne i bunden af kabinettet.

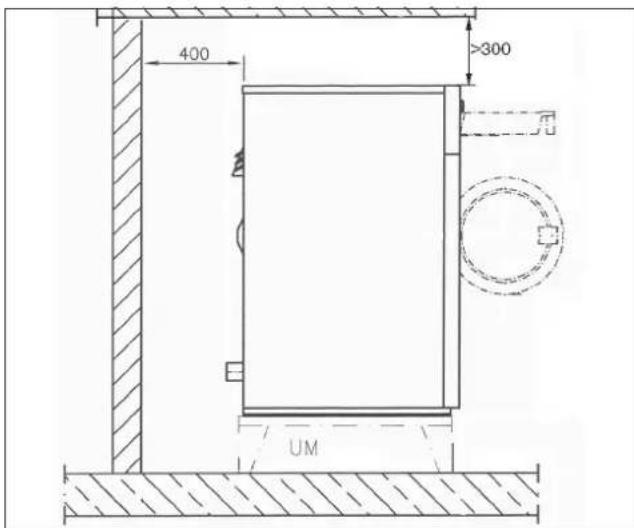

For at lette senere vedligeholdelse skal de angivne mindstemål og afstanden til væg med adgang overholdes.

Mindsteafstand til væg ca. 400 mm til vedligeholdelsesarbejde.

Maskinen skal opstilles i vater for at kunne fungere korrekt.

Juster vaskemaskinen i vater ved hjælp af de indstil- lelige ben.

Flyt kun maskinen, när alle udvendige kabinetdele er monteret.

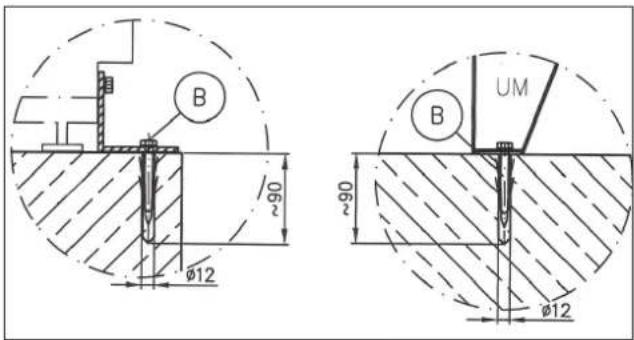

Fastgørelse af maskinen

Gasopvarmede vaskemaskiner skal principielt fastgøres til gulvet. Fastgørelsesmaterialet er vedlagt maskinen.

Sokkelopstilling

Ved opstilling på sokkel skal vaskemaskinen fastgøres til soklen eller betonsoklen. Soklen skal fastgøres til gulvet.

Betonsokkel/ Gulv Miele-sokkel

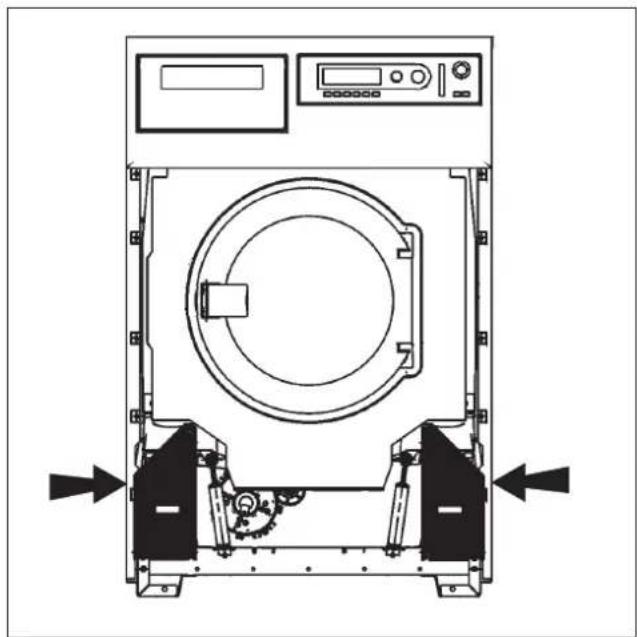

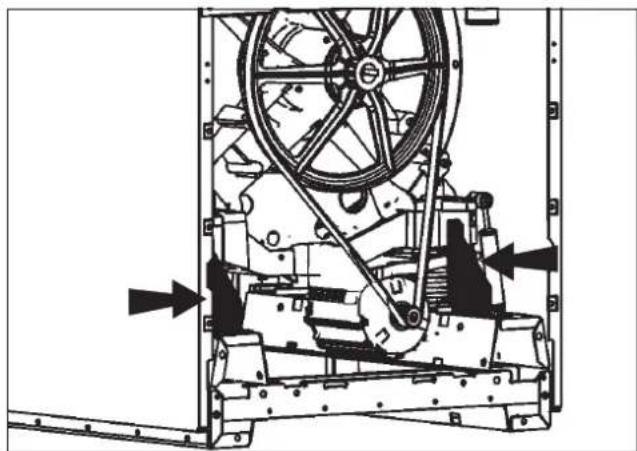

Transportsikring

Transportsikringerne, 2 x foran og 2 x bagved, er hver fastgjort med 3 sekskantskruer og må først fjernes på opstillingstedet, inden vaskemaskinen tages i brug.

I forbindelse med dette skal front og bagvæg på maskinen fjernes. Skru skruerne på nederste kant på fronten ud, og tag fronten af.

Skru skruerne i bagvæggen ud, og tag bagvæggen af.

Gem transportsikringen. Den skal monteres på maskinen igen før eventuel transport.

Tilslutninger på opstillingsstedet

WW Varmt vand

KW Koldt vand

KWH Koldt Varmt Hårdt vand

EL Eltilslutning

AG Udblæsningsgas (gasopvarmede maskiner)

G Gas (gasopvarmede maskiner)

AV Vandafløb

K Kondensatafløb (dampopvarmede maskiner)

Vandtilslutninger på maskinen

Hårdt vand Dosering flydende middel Hårdt vand

Vandtilslutning

Tilslutning til vandtilslutningen skal foretages til en spærreventil. Denne montering må kun foretages af en autoriseret VVS-installatør under hensyntagen til de gældende forskrifter.

- Forskrifterne fra vandforsyningsselskabet eller regionale byggevedtægter.

Vandtilløb/-afløb tilsluttes

For at sikre en problemfri programafvikling kræves et vandtryk (flydetryk) på min. 100 kPa (1 bar) / maks. 1000 kPa (10 bar).

De medfølgende tilløbsslanger skal principielt anvendes til vandtilslutningen.

Hvis slangen skal udskiftes, må der kun anvendes en slangekvalitet med et sprængningstryk på min. 7000 kPa (70 bar) overtryk og til en vandtemperatur på min. 90°C.

Dette gælder også for integrerede tilslutningsarmaturer. Mieles originale reservedele opfylder disse krav.

Indløbende varmt vand må ikke overskride en temperatur på maks. 70°C.

Tilslutning kun til koldt vand

Y-stykket er vedlagt maskinen.

Tilslutning til blandekassen til dosering af flydende middel

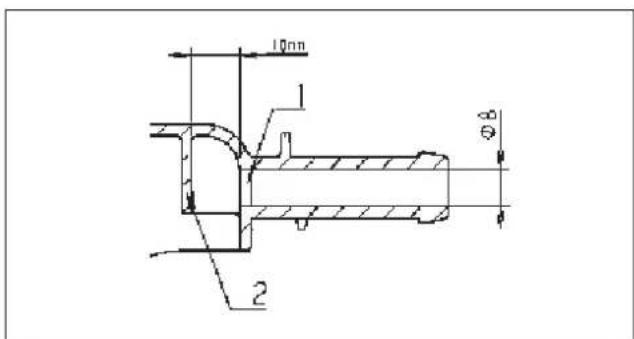

Tilslutningerne 1 og 2 er beregnet til dosering af pasta. Disse tilslutningsstudser er lukkede og skal bores igennem med et 8 mm bor.

Sørg for, at kun den første væg (1) bores igennem, da der bagved er en 10 mm stødvæg (2). Hvis hullerne ikke længere anvendes, skal de lukkes.
Tilslutningerne 3 til 12 er beregnet til dosering af flydende middel. Disse tilslutningsstudser er lukkede og skal saves af med en lille sav til slangens diameter. Hvis de afsavede tilslutningsstudser ikke længere anvendes, skal de lukkes.

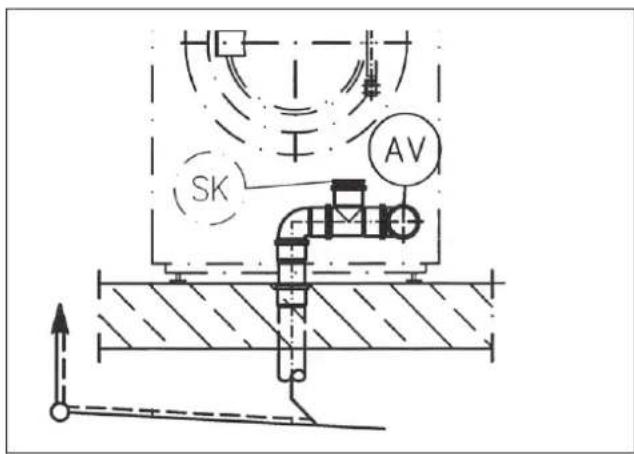

Vandafløb

Vandafløb AV på maskinen DN 70, på opstillingsstedet muffe DN 70. Volumenstrøm kortvarigt 200 l/min.

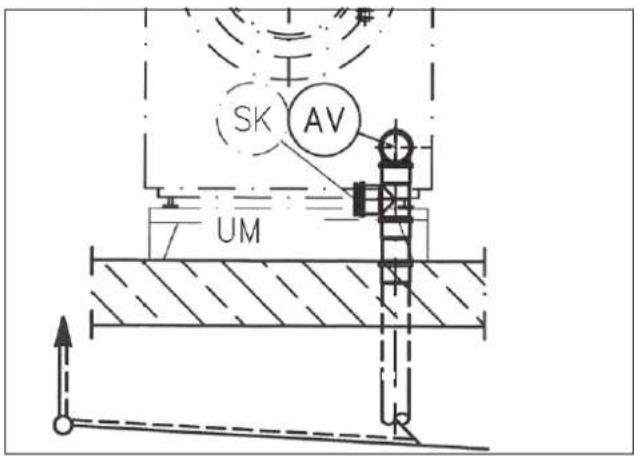

Skumkompensator SK

Ved forhøjet skumudvikling kan der trænge skum ud af emudluftningen. Til fjernelse af skummet kan der efterfølgende etableres et afløb med vandlås af gængse rørmaterialer. Installationseksempler

Eltilslutning

Eltislutning må kun foretages af en autoriseret elinstallatør under hensyntagen til gældende sikkerhedsbestemmelser.

Ved installation af et fejlstrømsrelæ (RCD) skal der installeres et fejlstrømsrelæ af typen B (højfølsomt).

Tilslutningsdataene for PW 6xx7 svarer til normerne EN 60335-1, EN 60335-2-7.

Åbn maskinens topplade. Tilslutningsklemmerne sidder på komponentpladen.

Maskinen er fra fabrikkens side indstillet til 3N AC 50-60 Hz. Informationen om spænding findes på type-skiltet.

Varianter: 3 N AC 380-415 V 50-60 Hz
3 AC 220-240 V 50-60 Hz

Ved fast tilslutning skal der på installationsstedet være en separationsanordning til hver pol. Som separationsanordning gælder afbrydere med en kontaktåbning på mere end 3 mm. Hertil hører f.eks. LS-kontakter, sikringer og relæer.

Stikforbindelsen eller sikkerhedsafbryderen skal altid være tilgængelig.

Hvis maskinen afbrydes fra nettet, skal sikkerhedsaf-bryderen kunne aflåses eller installationsstedet til enhver tid kunne overvåges.

Følg venligst vedlagte monteringsdiagram.

Potentialudligning

Ved en afledningsstrøm på >10 mA skal der foretages potentialudligning.

Elopvarmningen er ved levering indstillet til 9 kW PW 6107

15 kW PW 6137, PW 6167

18 kW PW 6207

Min. vandstandsniveau til aktivering af opvarmningen er 50 mm vandsøjle.

Motoren er sikret mod overbelastning med viklingsbeskyttelse.

Doseringspumper tilsluttes

Tilslutningsklemmerne til 4 tidsstyrede doseringspumper, der kan anvendes uden multifunktionsmodul, er anbragt bag afdækningen ved siden af eltilslutningen. Se medfølgende monteringsdiagram.

Damptislutning

Damptilslutning må kun foretages af en autoriseret installatør. Se medfølgende installationsanvisning.

Dampmagnetventil, smudsfilter og dampspærreventil skal monteres på opstillingsstedet.

Dampventilen og kondensatudskilleren kan købes hos Miele-forhandlere eller ved telefonisk henvendelse til vor reservedelsekspedition på tlf. 43 27 13 50.

Gastilslutning

Gastislutningen må kun foretages af en autoriseret installatør under hensyntagen til de gældende forskrifter. Se medfølgende installationsanvisning.

Gasopvarmningen er fra fabrikken indstillet i overensstemmelse med de gastekniske angivelser på maskinen (se mærkat på bagsiden af maskinen).

Ved skift til anden gasfamilie kræves et ombygningssæt, som kan købes ved telefonisk henvendelse til vor reservedelsekspedition på tlf. 43 27 13 50 (oplys maskintype, maskinnummer, gasfamilie, gasgruppe og gastislutningstryk).

Følg installationsanvisningen. Denne omstilling må kun foretages af en autoriseret fagmand.

⚠ Foretag ikke selv reparation på gasopvarmede maskiner! Skader må kun udbedres af fagfolk. Kontakt omgående Miele Teknisk Service eller en autoriseret fagmand.

Efter opstilling og tilslutning skal alle demonterede ydre kabinetdele altid genmonteres.

	PW 6107 EL,D/G	PW 6137 EL,D/G	PW 6167 EL,D/G	PW 6207 EL,D/G
Højde i mm 1250 1250 1400 1400
Bredde i mm 804 804 924 924
Dybde i mm 925/1235 1005/1345 1007/1425 1140/1535
Dybde med åben dør i mm	1340/1632 1420/1742 1422/1822 1555/1932
Vægt i kg 324/395 342/407 454/548 508/589
Tromleindhold i l 100 130 160 200
Maks. fyldningsmængde kg (tørt tøj)	10 13 16 20
Tilslutningsspænding Se typeskiltet
Tilslutningsværdi Se typeskiltet
Sikring			Se typeskiltet
Godkendelser			Se typeskiltet
Maks. gulvbelastning under drift i N	3970/4667 4304/4942 5469/6333		6076/6978
Produktsikkerhedsnorm			IEC 335-1, IEC 335-2-11
Lydniveau i dB (A), EN ISO 11204
Lydniveau i dB (A), EN ISO 9614-2			< 8 0

Danmark:

Miele A/S

Erhvervsvej 2, Postboks 1371, DK - 2600 Glostrup

Tlf. 43 27 11 00

Hovedtelefax 43 27 11 09

Reservedelsafd. telefax 43 27 13 69

Miele Teknisk Service telefax 43 27 13 09

E-mail: [e-mail]
