BRUGSANVISNING ESF65052W ELECTROLUX

brugsanvisning käyttöohje bruksanvisning bruksanvisning

Opvaskemaskine Astianpesukone Oppvaskmaskin Diskmaskin

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 2	Valg og start af opvaskeprogram 12
Produktbeskrivelse 3	Vaskeprogrammer 13
Betjeningspanel 4	Vedligeholdelse og rengøring 14
Før ibrugtagning 5	Når der opstår fejl 15
Indstilling af blødgøringsanlæg 5	Tekniske data 16
Brug af filtersalt 6	Installation 16
Brug af afspændingsmiddel 7	Tilslutning, vand 17
Placering af bestik og service 8	Tilslutning, el 18

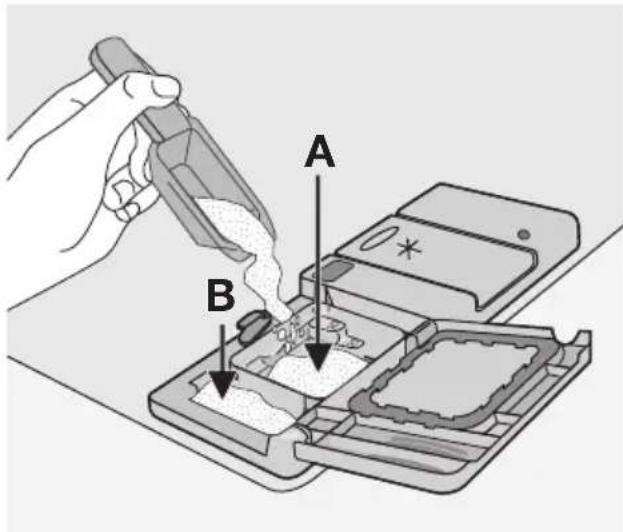

Brug af opvaskemiddel 10	Miljøhensyn 18
Multitab-funktion 11

Ret til ændringer uden varsel forbeholdes

Om sikkerhed

i Læs brugsanvisningen grundigt igennem, før du installerer apparatet og tager det i brug. Det forebygger ulykker og sikrer korrekt betjening. Opbevar altid brugsanvisningen sammen med apparatet, og lad den følge med ved flytning eller salg. Alle, der bruger apparatet, skal være helt fortrolige med dets betjenings- og sikkerhedsfunktioner.

Anvendelsesformål

• Apparatet er udelukkende beregnet til husholdningsbrug.
• Brug kun maskinen til opvask af bestik, redskaber og service, der tåler maskinopvask.
• Hæld ikke opløsningsmidler i maskinen. Eksplosionsfare.
• Sæt knive og andre ting med skarpe spidser i bestikkurven med spidsen nedad. Læg dem eventuelt vandret i øverste kurv.
• Brug kun anerkendte produkter til opvaskemaskiner (sæbe, filtersalt, afspændingsmiddel).
• Hvis du åbner lågen, mens maskinen kører, kan der slippe meget varm damp ud. Risiko for forbrænding.
• Tag ikke tallerkener ud af maskinen, før opvaskeprogrammet er slut.

• Tag stikket ud af kontakten og luk for vandhanen, når opvaskeprogrammet er slut.

• Apparatet må kun repareres af en autoriseret servicetekniker. Brug kun originale reservedele.

• Udfør ikke selv reparationer, med fare for at komme til skade eller beskadige apparatet. Kontakt altid det lokale servicecenter.

Generelt om sikkerhed

• Personer (herunder børn), der har nedsat fysisk eller sensorisk funktionsevne eller mangler erfaring og viden, må ikke bruge dette apparat. De skal være under opsyn af den, der har ansvaret for deres sikkerhed, eller have vejledning i at bruge maskinen af denne person.
• Overhold sikkerhedsanvisningerne på opvaskemidlets pakke for at undgå ætsning af øjne, mund og hals.
• Drik ikke vandet fra opvaskemaskinen. Der kan være rester af opvaskemiddel i maskinen.
• Luk altid lågen, när maskinen ikke er i brug, så du ikke kommer til skade eller snubler over den åbne läge.
• Sid eller stå ikke på den åbne låge.

Børns sikkerhed

• Dette apparat må kun bruges af voksne. Børn skal holdes under opsyn for at sikre, at de ikke leger med maskinen.

• Opbevar al emballagen utilgængeligt for børn. Der er fare for kvælning.

• Opbevar altid opvaskemidler et sikkert sted. Lad ikke børn røre opvaskemidlerne.

• Lad ikke børn komme tæt på opvaskemaskinen, mens lågen er åben.

Opstilling

• Kontroller, at maskinen ikke har fået skader under transporten. Tilslut ikke et beskadiget apparat. Kontakt om nødvendigt forhandleren.
• Fjern al emballage før ibrugtagning.
• Lad en faguddannet, autoriseret installatør udføre den elektriske tilslutning.
• Lad en faguddannet, autoriseret VVS-in-stallatør udføre VVS-arbejdet.
• Foretag ikke ændringer på produktet og dets specifikationer. Risiko for skader på mennesker og apparat.

- Brug ikke apparatet: - hvis netkablet eller vandslangerne er defekte, - hvis betjeningspanel, topplade eller sokkelområde er defekte, så der er adgang til apparatets indvendige dele. Kontakt det lokale servicecenter.

Advarsel Følg nøje vejledningen for tilslutning til el og vand.

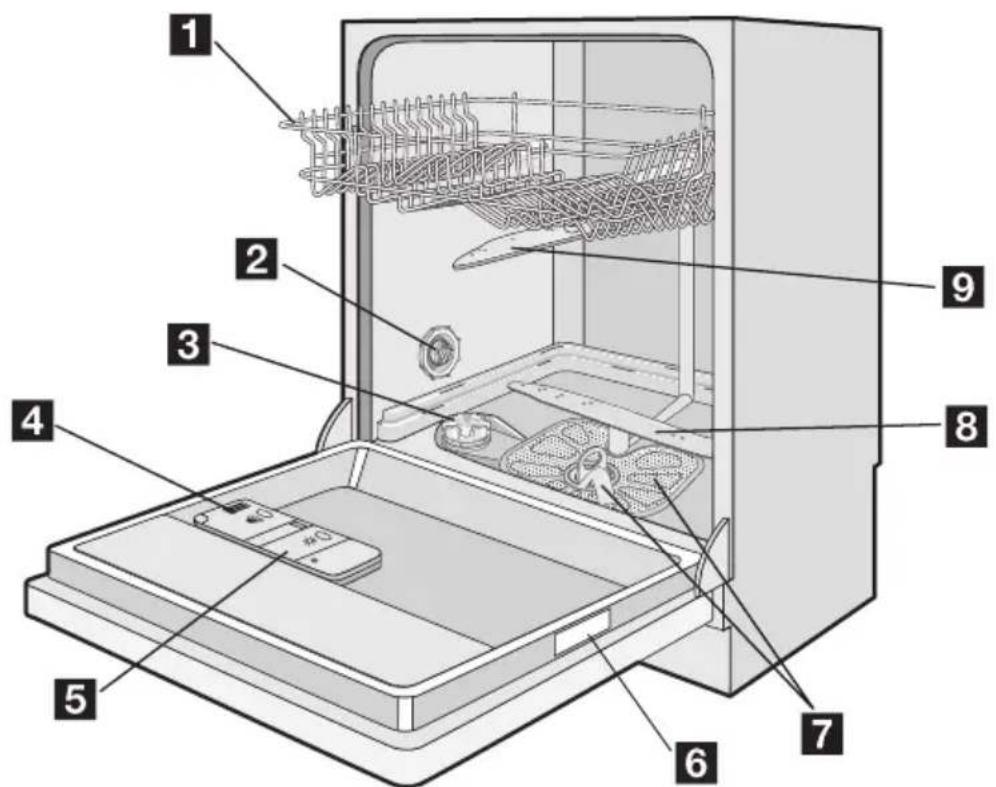

Produktbeskrivelse

1 ∅verste kurv
2 Knap til indstilling af vandets hårdhedsgrad
3 Saltbeholder
4 Beholder til opvaskemiddel
5 Beholder til afspændingsmiddel

6 Typeskilt
7 Filtre
8 Nederste spulearm
9 ∅verste spulearm

Betjeningspanel

AUTO 45-70° 30° 80° 50° 45° 21 76 9 MTD Start Publish Date Cancel

1 Programoversigt
2 Programvælger
3 Start-/Afbryd-knap(Start Cancel)
4 Multitab-knap (Multitab)
5 Knap, Senere start (Delay)
6 Digitaldisplay
7 Kontrollamper
8Programmærke
9 Sluk-stilling

Kontrollamper
Vaskefase	Lampen for vaskefase lyser, mens vaskefasen eller skyllefasen er i gang.
Tørrefase Lampen for tørrefase lyser, mens tørrefasen er i gang.
Multitab-funktion Multitab-lampen lyser, når Multitab-funktionen er slået til.
Salt1)	Kontrollampen for salt lyser, når du skal påfylde salt. Se under 'Brug af fil- tersalt'.Når du har fyldt beholderen, kan Salt-lampen fortsætte med at lyse i nogle timer. Det påvirker ikke maskinens funktion i øvrigt.
Afspændingsmiddel 1)	Kontrollampen for afspændingsmiddel lyser, når du skal påfylde afspæn- dingsmiddel. Se under 'Brug af afspændingsmiddel'.

1) Når beholderne til salt og/eller afspændingsmiddel er tomme, lyser de tilhørende kontrollamper ikke, hvis et opvaskeprogram er i gang.

Programknap

- Tænd for apparatet eller vælg vaskeprogram ved at dreje programknappen med eller mod uret. Programmærket på programknappen skal være ud for et af vaskeprogrammerne på betjeningspanelet. Hvis programmærket er ud for et vaskeprogram, viser digitaldisplayet programmets varighed. Hvis programmærket ikke er ud for et vaskeprogram, viser digitaldisplayet to vandrette streger.

- Sluk for apparatet ved at dreje programknappen, til programmærket er ud for Sluk-lampen.

Brug programknappen til følgende:

• Til at indstille blodgøringsanlægget. Se under 'Indstille blodgøringsanlægget'.
• Til at slå tilsætning af afspændingsmiddel til/fra. Se under 'Multitab-funktion'.

Start-/Afbryd-knap

Brug Start-/Afbryd-knappen til følgende:

• Til at starte opvaskeprogrammet. Se under 'Valg og start af opvaskeprogram'.
• Til at afbryde et opvaskeprogram efter start. Se under 'Valg og start af opvaskeprogram'.
• Til at indstille niveau for blødgøringsanlægget. Se under 'Indstille blødgøringsanlægget'.
• Til at slå tilsætning af afspændingsmiddel til/fra. Se under 'Multitab-funktion'.

Multitab-knap

Tryk på Multitab-knappen for at slå funktionen til/fra. Se under 'Multitab-funktion'.

Knap, Senere start

Brug knappen til Senere start til at udsætte opvaskens start fra 1 til 19 timer. Se under 'Valg og start af opvaskeprogram'.

Digitaldisplay

Displayet viser:

• Indstillet niveau for blødgøringsanlæg.
• Om tilsætning af afspændingsmiddel er slået til/fra (kun när Multitab-funktionen er slået til).

• Programvarighed.

• Resttid, til programmet er slut.

• Afslutning af vaskeprogram. Displayet viser et nul.
• Antal timer til Senere start.
• Fejlkoder.

• Lampen for en eller flere programfaser lyser.
• Programmets varighed blinker på digital-displayet.

Ved disse operationer skal apparatet stå på indstillingsfunktion:

– Når du vælger opvaskeprogram.
- Når du indstiller niveau for blødgøringsanlægget.
– Når du slår tilsætning af afspændingsmiddel til/fra.

Maskinen står ikke i indstillingsfunktion, när:

• Lampen for en eller flere programfaser lyser.
• Resttiden for programmet ikke blinker. I så fald: Afbryd programmet for at skifte til indstillingsfunktionen. Se under 'Valg og start af opvaskeprogram'.

Før ibrugtagning

Se følgende vejledninger, der beskriver de enkelte trin i proceduren:

1. Se efter, om det valgte niveau for blød-gøringsanlægget svarer til det lokale vands hårdhedsgrad. Hvis ikke: Indstil blødgøringsanlægget.
2. Hæld filtersalt i saltbeholderen.
3. Hæld afspændingsmiddel i beholderen til afspændingsmiddel.
4. Sæt bestik og tallerkener i opvaskemaskinen.

Indstilling af blødgøringsanlæg

Blødgøringsanlægget fjerner salte og mineraler fra ledningsvandet. Salte og mineraler kan have negative virkninger på maskinens funktion.

Vandets hårdhedsgrad måles i modsvarende skalaer:

- Tyske grader (dH°).

1. Vælg det rette opvaskeprogram til opvaskens art og graden af snavs.
2. Fyld den rette mængde opvaskemiddel i beholderen til opvaskemiddel.
3. Start opvaskeprogrammet.

Se under 'Multitab-funktion', hvis du bruger kombitabs ('3 in 1', '4 in 1', '5 in 1' osv.).

• Franske grader (°TH).
• mmol/l (millimol pr. liter - international enhed for vands hårdhedsgrad).
• Clarke.
  Indstil blødgøringsanlægget efter det lokale vands hårdhedsgrad. Spørg eventuelt det lokale vandværk til råds.

Vandets hårdhedsgrad Indstilling af hårdhedsgrad
°dH	°TH	mmol/l	Clarke	manuelt	elektronisk
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Filtersalt er ikke nødvendigt.

i Du skal både indstille blødgøringsanlægget manuelt og elektronisk.

Manuel indstilling

i Apparatet er fabriksindstillet til stilling 2.

1. Åbn lågen.
2. Tag nederste kurv ud.
3. Sæt knappen til indstilling af hårdhedsgrad i stilling 1 eller 2 (se tabel).
4. Sæt den nederste kurv på plads.

Blødgøringsanlægget er fabriksindstillet til niveau 5.

i Sluk først for maskinen.

1. Tryk på Start-/Afbryd-knappen, og hold den nede. Drej programknappen mod uret, til programmærket er ud for det første vaskeprogram på betjeningspanelet.
2. Slip Start-/Afbryd-knappen, när digital- displayet viser den nuværende indstilling. Eksempler:

$$ \begin{array}{l} - \text { niveau } 5 = 5 L \ - \text { niveau } 1 0 = 1 0 L \end{array} $$

1. Tryk på Start-/Afbryd-knappen for at ændre niveau for blødgøringsanlægget. For hvert tryk går niveauet ét trin op.
2. Gem indstillingen ved at sætte programknappen i Sluk-stilling.

Brug af filtersalt

Bemærk Brug kun filtersalt til opvaskemaskiner. Blødgøringsanlægget kan tage skade af salttyper, der ikke er beregnet til opvaskemaskiner.
Bemærk Saltkorn og saltvand i bunden af maskinen kan få den til at ruste. Forebyg rust ved at påfylde saltet, lige før du starter opvaskeprogrammet.

Fremgangsmåde när du fylder saltbe- holderen:

1. Drej hætten mod uret for at åbne saltbeholderen.
2. Hæld 1 liter vand i beholderen (kun første gang maskinen bruges).

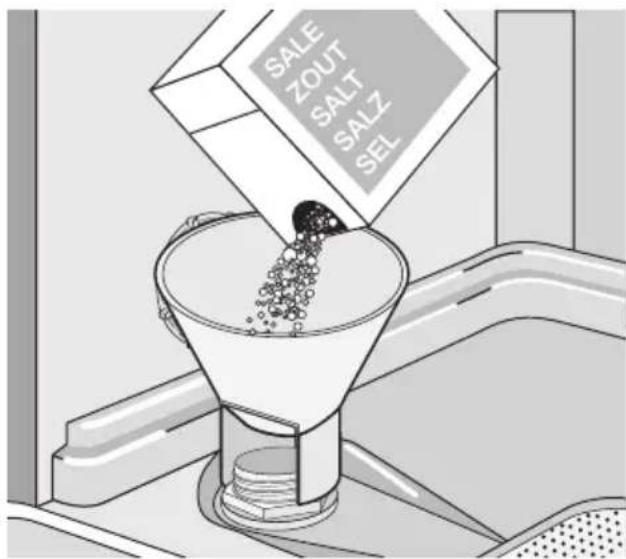

3. Brug tragten til at fylde salt i beholderen.

SALE ZOUT SALT SALZ SEL

1. Fjern salt rundt om saltbeholderens åbning.

2. Luk saltbeholderen ved at dreje hætten med uret.

Det er normalt, at vandet i saltbeholderen løber over, når du påfylder salt.

Når du elektronisk sætter blødgøringsanlægget på niveau 1, holder lampen for salt op med at lyse.

Brug af afspændingsmiddel

Bemærk Brug kun et anerkendt afspændingsmiddel til opvaskemaskiner.

Hæld ikke andre midler i beholderen til afspændingsmiddel (f.eks. rengøringsmiddel, flydende opvaskemiddel). Det kan skade maskinen.

i Afspændingsmiddel tilsættes automatisk under sidste skylning.

Afspændingsmiddel tilføres automatisk under sidste skylning.

Fremgangsmåde när du fylder beholderen til afspændingsmiddel:

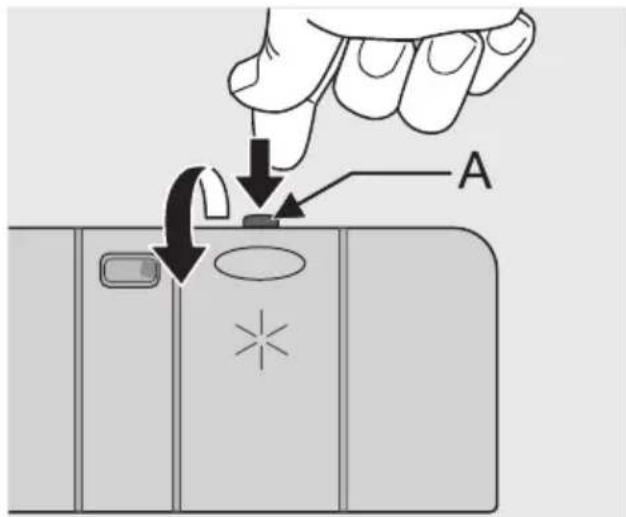

1. Tryk på udløserknappen (A) for at åbne beholderen til afspændingsmiddel.

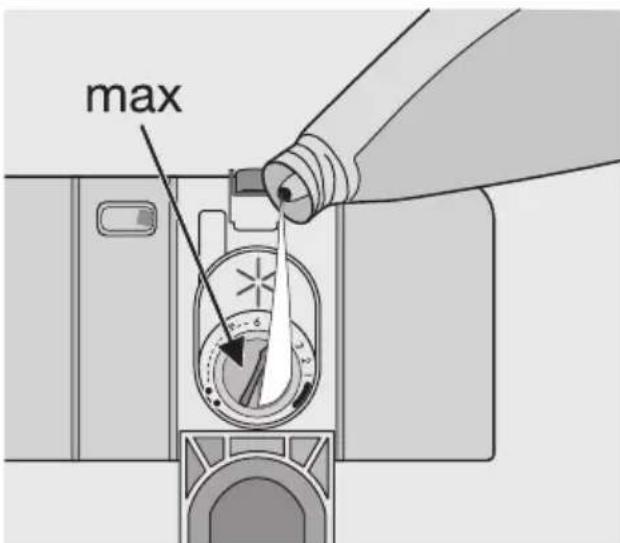

1. Hæld afspændingsmiddel i beholderen til afspændingsmiddel. Påfyld kun til 'Max'-mærket.

max

1. Tør spildt afspændingsmiddel op med en sugende klud, så der ikke dannes for meget skum under det næste program.

2. Luk beholderen til afspændingsmiddel.

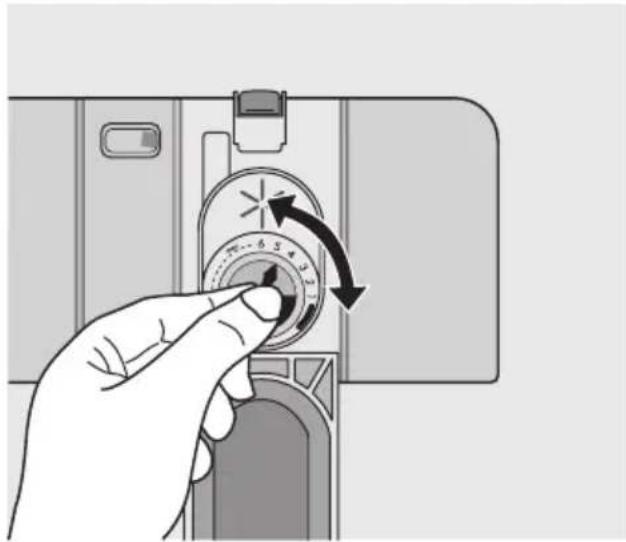

Indstille dosering af afspændingsmiddel

Fra fabrikken er afspændingsmiddel indstillet til stilling 4.

Dosering af afspændingsmiddel kan indstilles fra stilling 1 (laveste dosering) til stilling 6 (højeste dosering).

1. Drej på knappen til afspændingsmiddel for at sætte doseringen ned eller op.

- Sæt doseringen op, hvis der er indtørrede vanddråber eller kalkpletter på tallerkenerne.

- Sæt doseringen ned, hvis der er striber, hvide pletter eller blålig belægning på tallerkenerne.

Placering af bestik og service

Praktiske oplysninger og råd

Bemærk Brug kun maskinen til opvask af bestik, redskaber og service, der tåler maskinopvask.

Brug ikke maskinen til at vaske ting, der kan suge vand (svampe, karklude og lignende).

- F ø r d u s æ t t e r o p vasken i maskinen:

- Blødgør fastbrændte madrester i gryder og pander.

- Fremgangsmåde når du sætter opvasken i maskinen:

- Stil hule ting (f.eks. kopper, glas og gryder) med åbningen nedad.

- Sørg for, at der ikke kan samle sig vand i en beholder eller en dyb bund.

– Sørg for, at bestik og tallerkener ikke ligger tæt op ad hinanden.

- Sørg for, at bestik og tallerkener ikke dækker for hinanden.

– Sørg for, at glas ikke rører andre glas.

- Læg små ting i bestikkurven.

- Ting af plastik og teflonbelagt køkkentøj med sliplet-belægning har en tendens til at holde på vanddråber. Ting af plast tørrer ikke så godt som ting af porcelæn og stål.

- Læg de lette ting i øverste kurv. Sørg for, at tingene ikke kan flytte sig.

Bemærk Mærk efter, at spulearmene kan bevæge sig frit, før du starter et opvaskeprogram.

Advarsel Luk altid lågen, när du har fyldt eller tömt maskinen. En åben läge kan være farlig.

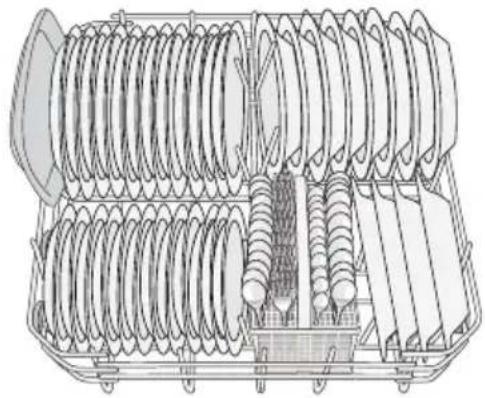

Nederste kurv

Sæt gryder, låg, tallerkener, salatskåle og bestik i nederste kurv. Sæt serveringsfade og store låg langs kanten af nederste kurv.

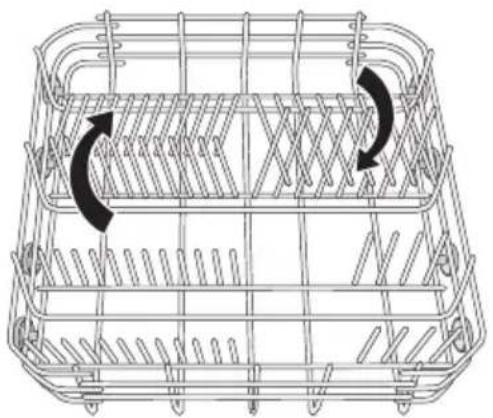

Rækkerne af tænder i nederste kurv kan lægges ned, så der bliver plads til gryder, pander og skåle.

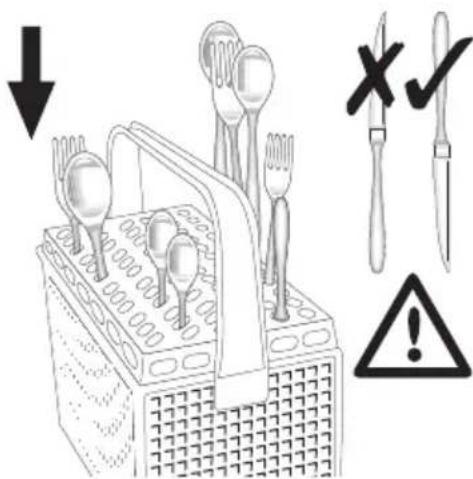

Advarsel Stil ikke lange knive lodret. Læg lange og/eller skarpe redskaber vandret i øverste kurv. Vær forsigtig med skarpe ting.

Sæt gafler og skeer med håndtagene nedad. Sæt knive med håndtagene opad.

Hvis der stikker knivspidser ud gennem kurvens bund, blokerer de den nederste spulearm. Sæt knive med håndtagene nedad. Bland skeer med andet bestik, så de ikke hænger sammen.

Brug bestiknettet. Hvis bestiknettet ikke passer til bestikkets størrelse, kan du tage det ud.

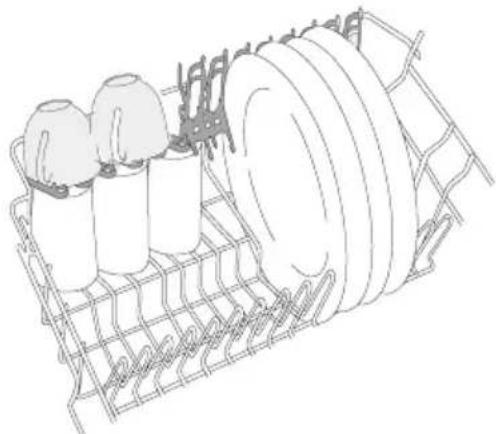

∅verste kurv

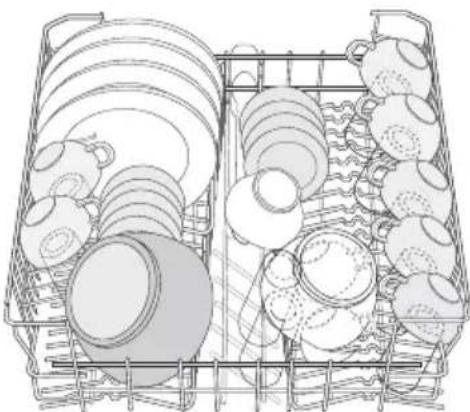

Den øverste kurv er til tallerkener (højst 24 cm i diameter), underkopper, salatskåle, kopper, glas, gryder og låg. Stil tingene, så vandet kan komme til på alle sider.

i Undgå at sætte tallerkener i de tre første afsnit i kurvens forreste del. Sørg for, at tallerkenerne vipper fremefter.

Sæt glas med lang stilk i kopholderne, med stilkene opad. Til længere ting kan du vippe kopholderne op.

Højdeindstilling af øverste kurv

Sæt øverste kurv i højeste stilling, hvis der skal sættes store tallerkener i nederste kurv.

Maks. højde for tallerkener i
øverste	kurv	nederste kurv
Højeste stilling 20 cm 31 cm
Laveste stilling 24 cm 27 cm

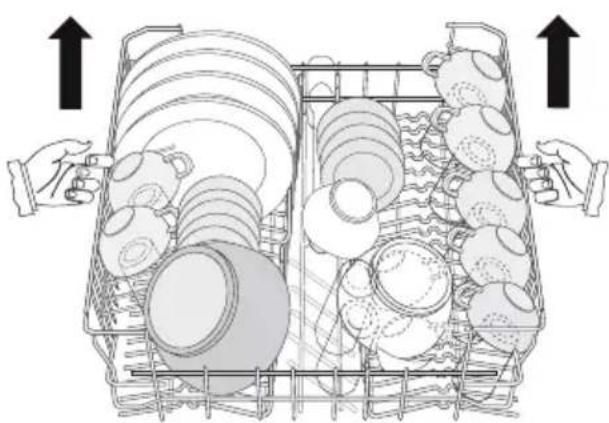

Fremgangsmåde når du sætter øverste kurv i højeste stilling:

1. Træk kurven så langt ud, den kan komme.
2. Løft forsigtigt op i de to sider, til kurven går i indgreb og sidder stabilt.

Fremgangsmåde når du sætter øverste kurv i laveste stilling:

1. Træk kurven så langt ud, den kan komme.
2. Løft forsigtigt op i de to sider.
3. Hold på låsemekanismen, og lad den langsomt falde på plads.

Bemærk

• Kurven må ikke kun hæves eller sænkes i den ene side.
• Sæt ikke kopper på kopholderne, när kurven er i højeste stilling.

Brug af opvaskemiddel

Brug kun opvaskemiddel (pulver, flydende eller tabs), der er egnet til opvaskemaskiner.

Følg vejledningen på pakken:

• Producentens anbefalinger vedr. dosering.
• Anbefalinger vedr. opbevaring.

Skån miljøet - Brug ikke mere end den angivne mængde.

Fremgangsmåde när du fylder beholderen til afspændingsmiddel:

1. Fyld opvaskemiddel i beholderen til opvaskemiddel (A). Mærket viser doseringen:

20 = ca. 20 g opvaskemiddel

30 = ca. 30 g opvaskemiddel.

1. Hæld mest opvaskemiddel i rummet til forvask (B), hvis du bruger et opvaske-program med forvask.

1. Læg tabletten i beholderen til opvaske-middel (A), hvis du bruger tabs.

i Opvaskemidler af forskelligt fabrikat op- løses ikke lige hurtigt. Nogle tabs vasker ikke helt tilfredsstillende på korte opva-

skeprogrammer. Brug længere opvaskeprogrammer til opvasketabs, så der ikke efterlades rester af opvaskemiddel.

Multitab-funktion

Multitab-funktionen er til kombinerede opvaskemidler i tabletform (tabs).

Disse tabletter indeholder bl.a. opvaskemiddel, afspændingsmiddel og filtersalt. Nogle typer tabletter kan indeholde andre stoffer. Kontroller, at de pågældende opvasketabs passer til det lokale vands hårdhedsgrad. Følg vejledningen på pakken.

Når du har indstillet Multitab-funktionen, er den slået til, indtil du slår den fra.

Multitab-funktionen stopper automatisk til- sætning af afspændingsmiddel og salt. Kon- trollamperne for afspændingsmiddel og salt er slået fra.

Programmets varighed kan blive forlænget, hvis du bruger Multitab-funktionen.

i Slå Multitab-funktionen fra eller til, før opvaskeprogrammet starter.

Du kan ikke slå Multitab-funktionen til eller fra, mens programmet kører. Afbryd opvaskeprogrammet, og indstil så programmet igen.

Fremgangsmåde när du slår Multitab-funktionen til:

- Tryk på Multitab-knappen. Multitab-lampen lyser.

i Hvis tørringen ikke er tilfredsstillende:

1. Hæld afspændingsmiddel i beholderen til afspændingsmiddel.

2. Slå beholderen til afspændingsmiddel til.

3. Sæt dosering af afspændingsmiddel på stilling 2.

- Du kan kun slå beholderen til afspændingsmiddel til eller fra, när Multitabfunktionen er slået til.

Fremgangsmåde når du slår beholderen til afspændingsmiddel til/fra:

i Sluk først for maskinen.

1. Tryk på Start-/Afbryd-knappen, og hold den nede. Drej programknappen mod uret, til programmærket er ud for det første vaskeprogram på betjeningspanelet.

2. Slip Start-/Afbryd-knappen, när displayet viser niveauet for vandets hårdhedsgrad.

3. Drej programknappen mod uret, til programmærket er ud for det andet vaskeprogram på betjeningspanelet.

4. Displayet viser den nuværende indstilling for beholderen til afspændingsmiddel.

Beholder til afspændingsmiddel slået fra

Beholder til afspændingsmiddel slået til

1. Tryk på Start-/Afbryd-knappen for at ændre indstillingen. Digitaldisplayet viser den nye indstilling.

2. Gem indstillingen ved at sætte programknappen i Sluk-stilling.

Fremgangsmåde när du skifter tilbage til almindeligt opvaskemiddel:

1. Slå Multitab-funktionen fra.

2. Fyld beholderne til salt og afspændingsmiddel.

3. Sæt vandets hårdhedsgrad på høje- ste niveau.

4. Kør et opvaskeprogram med tom maskine.

5. Indstil blødgøringsanlægget efter det lokale vands hårdhedsgrad.

6. Indstil dosering af afspændingsmiddel.

Valg og start af opvaskeprogram

Fremgangsmåde når du vælger og starter et opvaskeprogram:

1. Luk lågen.

2. Drej programknappen hen på det ønskede opvaskeprogram. Se under 'Opvaskeprogrammer'.

– Lampen lyser ud for det trin, som opvaskeprogrammet udfører.

- Programmets varighed blinker på digitaldisplayet.

1. Tryk på Start-/Afbryd-knappen.

- Opvaskeprogrammet starter automatisk.

– Når programmet er startet, lyser lampen kun ud for det trin, der er i gang. Programmets varighed lyser konstant.

Du kan ikke ændre program, mens et program er i gang. Afbryd opvaskeprogrammet.

Advarsel Stop eller afbryd kun et opvaskeprogram, hvis det er nødvendigt.

! Bemærk Åbn lågen forsigtigt. Der kan komme meget varm damp ud.

Afbryde et opvaskeprogram

Åbn lågen.

- Programmet stopper.

Luk lågen.

- Programmet fortsætter fra det sted, hvor det blev afbrudt.

Afbryde et opvaskeprogram

- Tryk på Start-/Afbryd-knappen, og hold den nede.

- Programmets varighed blinker på digitaldisplayet.

- Lampen for en eller flere programfaser lyser.

Opvaskeprogrammet er annulleret.

Nu kan du gøre følgende:

1. Slukke for apparatet.

2. Indstille et nyt opvaskeprogram.

Påfyld opvaskemiddel, før du indstiller et nyt opvaskeprogram.

Vælge og starte et opvaskeprogram med Senere start

1. Indstil et opvaskeprogram.

2. Tryk på Senere start-knappen, til display-et viser den tid, som opvaskeprogrammet skal udsættes. Senere start blinker på digitaldisplayet.

3. Tryk på Start-/Afbryd-knappen.

- Nedtællingen til senere start begynder.

– Lamperne for programtrin slukker.

– Tidspunktet for Senere start lyser konstant på digitaldisplayet.

Når nedtællingen til Senere start er slut, starter opvaskeprogrammet automatisk. Lampen lyser ud for det programtrin, der er i gang.

i Åbn ikke lågen under nedtællingen. Ellers afbrydes nedtællingen. Når du lukker lågen igen, fortsætter nedtællingen det sted, hvor den blev afbrudt.

Afbryde Senere start

1. Tryk på Start-/Afbryd-knappen, og hold den nede.

– Lampen lyser ud for programfasen.

- Programmets varighed kommer frem på digitaldisplayet.

1. Start opvaskeprogrammet ved at trykke på Start/Afbryd-knappen.

- Maskinen stopper automatisk.

• Digitaldisplayet viser nul.

- Lamperne for programtrin er slukket.

Lad lågen stå på klem i nogle minutter, før du tømmer maskinen. Så tørrer opvasken bedre.

Lad tallerkenerne køle af, før du tager dem ud af maskinen. Tallerkener er skrøbelige, när de er meget varme.

Standby-funktion

Hvis du ikke slukker for maskinen, när programmet er slut, skifter maskinen automatisk til standby (dvale). Standby-funktionen ned-sætter strømforbruget.

Tre minutter efter, at programmet er slut, slukker alle kontrollamper, og digitaldisplayet viser én vandret bjælke.

Tryk på en knap for at vende tilbage til program slutstatus.

Vaskeprogrammer

Opvaskeprogrammer

Program og program-knappens stilling	Grad af snavs Opvaskens type Programbeskrivelse
	Meget snavset Service, bestik, gryder og pander		ForvaskVask op til 70°C2 mellemskylningerEndelig skylningTørring
301)	Normalt eller let snav-set	Service og bestik Vask	op til 60°CEndelig skylning
2)	Normalt snavset Service og bestik Forvask		Vask op til 50°C1 mellemskylningEndelig skylningTørring
	Normalt eller let snav-set	Skrøbeligt service og glasvarer	Vask op til 45°C1 mellemskylningEndelig skylningTørring
3)	Alle Service, bestik, gryder og pander		ForvaskVask op til 45°C eller 70°C1 eller 2 mellemskylningerEndelig skylningTørring

1) Dette er et perfekt hverdagsprogram til delvist fyldt maskine. Ideelt til en familie på 4, der kun sætter bestik og service fra morgen- og aftensmad i opvaskemaskinen.

2) Testprogram, prøveanstalter. Se venligst den medfølgende, særskilte folder med testdata.

3) Auto-programmet bestemmer mængden af snavs på tallerkenerne ud fra, hvor grumset vandet er. Programmernes varighed og forbrug kan variere. Det afhænger af, om maskinen er helt fuld, og hvor snavsede tallerkenerne er. Maskinen justerer automatisk vandets temperatur under hovedvasken.

Forbrugsværdier

Program	Varighed (i minutter) 1)	Energiforbrug (i kWh) Vand (i liter)
	- 1,8-2,0 22-24
	- 0,9 9
	- 1,0-1,1 13-15
	- 0,8-0,9 13-14
AUTO	- 1,1-1,7 11-22

1) Digitaldisplayet viser programmets varighed.
i Værdierne kan variere, afhængigt af vandtryk og -temperatur, udsving i netspænding og opvaskens størrelse.

Bemærk Brug aldrig apparatet uden filtre. Se efter, at filtrene er monteret rigtigt. Ved forkert montering bliver opvasken utilfredsstillende, og maskinen kan tage skade.

Rens filtrene, hvis det er nødvendigt. Snav- sede filtre forringer opvaskeresultatet. Opvaskemaskinen har tre filtre:

1. Åbn lägen.
2. Tag nederste kurv ud.

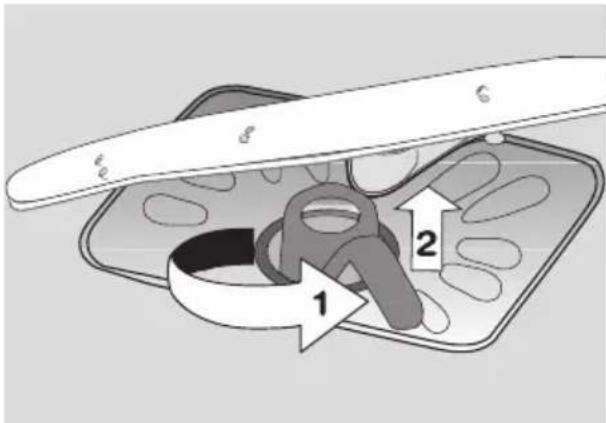

3. Lås filtersystemet op ved at dreje hånd- taget på mikrofilteret (B) ca. 1/4 omgang mod uret.

1. Tag filtersystemet ud.
2. Hold grovfilteret (A) i håndtaget med hul- let.
3. Tag grovfilteret (A) ud af mikrofilteret (B).

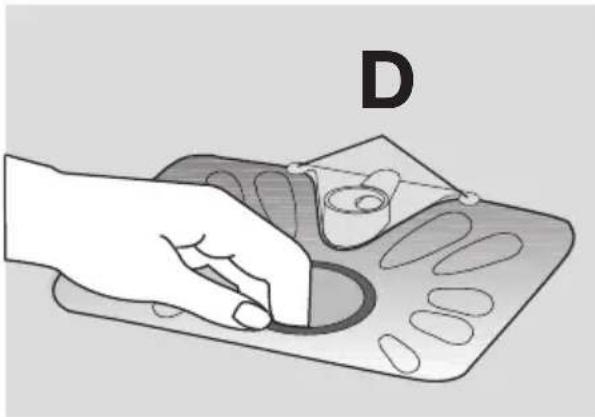

4. Tag fladfilteret (C) ud fra bunden af ma- skinen.

1. Skyl filtrene under rindende vand.
2. Sæt fladfilteret (C) på plads i bunden af maskinen. Monter fladfilteret rigtigt under de to styr (D).
3. Sæt grovfilteret (A) i mikrofilteret (B), og tryk filtrene sammen.
4. Sæt filtersystemet på plads.

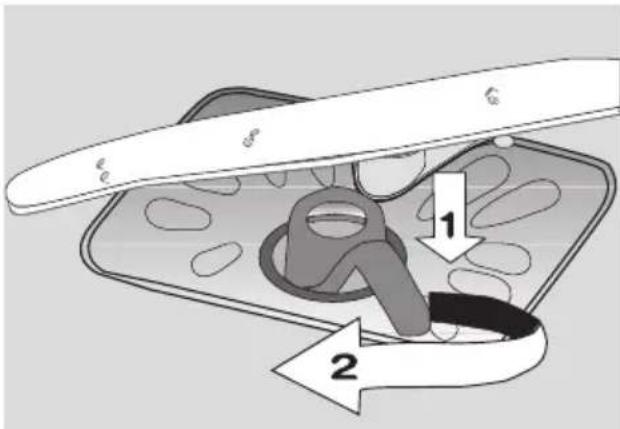

5. Lås filtersystemet ved at dreje håndtaget på mikrofilteret (B) med uret, til det låses fast.

1. Sæt den nederste kurv på plads.
2. Luk lågen.

i Tag ikke spulearmene af.

Rens hullerne i spulearmene med en tand- stikker, hvis de er tilstoppede.

Udvendig rengøring

Rengør det udvendige kabinet og betjeningspanelet med en blød, fugtig klud. Brug kun neutralt rengøringsmiddel. Brug ikke sliben-de midler, skuresvampe eller opløsningsmid-del (acetone, triklorætylen osv.).

Forholdsregler mod frost

Bemærk Opstil ikke maskinen et sted, hvor temperaturen kommer under 0 °C. Producenten har intet ansvar for frostskader.

Hvis det ikke er muligt: Tøm maskinen, og luk lågen. Kobl tilløbsslangen fra, og tøm den for vand.

Når der opstår fejl

Maskinen starter ikke eller går i stå. Prøv først selv at finde en løsning, hvis der opstår fejl. Hvis du ikke selv kan løse problemet: Kontakt servicecenteret.

Bemærk Sluk for apparatet, før du udfører følgende løsningsforslag.

Fejlkode og fejl Mulig årsag og løsning
Digitaldisplayet viser,10Maskinen tager ikke vand ind	Vandhanen er blokeret eller kalket til.Rens vandhanen.Der er lukket for hanen.Åbn for vandhanen.Filteret i tilløbsslangen er tilstoppet.Rens filteret.Tilløbsslangen er ikke rigtigt tilsluttet. Slangen kan være sno-et eller klemt.Se efter, at tilslutningen er i orden.
Digitaldisplayet viser,20Maskinen bliver ikke tömt	Køkkenvaskens vandlås er tilstoppet.Rens vandlåsen.Afløbsslangen er ikke rigtigt tilsluttet. Slangen kan være sno-et eller klemt.Se efter, at tilslutningen er i orden.
Digitaldisplayet viser,30Overløbssikringen er aktiveret	Luk for vandhanen, og kontakt det lokale servicecenter.
Programmet starter ikke • Maskinens låge er ikke lukket.Luk lågen.Stikket er ikke sat i stikkontakten.Sæt stikket i stikkontakten.Sikringen er sprunget i boligens sikringstavle.Udskift sikringen.Senere start er indstillet.Afbryd Senere start, hvis programmet skal starte med det samme.

Tænd for maskinen, når den er kontrolleret. Sæt knappen på samme vaskeprogram som før fejlfunktionen.

Programmet fortsætter fra det sted, hvor det blev afbrudt. Hvis fejlfunktionen eller fejlkoden optræder igen: Kontakt det lokale servicecenter.

For at kunne hjælpe dig hurtigt og korrekt skal de have følgende oplysninger:

• Model (Mod.)
• Produktnummer (PNC)
• Serienummer (S.N.)
  Disse oplysninger står på typeskiltet.
  Skriv de nødvendige oplysninger her:
  Modelbeskrivelse: ......
  Produktnummer: ......
  Serienummer: ......

Opvasken er ikke tilfredsstillende
Tallerkenerne er ikke rene	Det valgte opvaskeprogram passer ikke til opvaskens art og graden af snavs.Kurvene er fyldt forkert, så vandet ikke kan komme til på alle sider.Spulearmene kan ikke dreje frit, fordi opvasken ikke er sat rigtigt i.Filtrene er snavsede eller sat forkert i.Der er brugt for lidt eller intet opvaskemiddel.
Kalkaflejringer på servicet• Saltbeholderen er tom.	Blødgøringsanlægget er indstillet til et forkert niveau.Hætten på saltbeholderen er ikke rigtigt lukket.
Tallerkenerne er våde og matte	Der er ikke brugt afspændingsmiddel.Beholderen til afspændingsmiddel er tom.
Der er striber, matte pletter eller en blålig belægning på glas og service	Nedsæt dosering af afspændingsmiddel.
Indtørrede vanddråber på glas og service	∅g dosering af afspændingsmiddel.Det kan skyldes opvaskemidlet.

Tekniske data

Mål Bredde, cm 59,6
Højde, cm 81,8-87,8
Dybde, cm 57,5
Etilslutning - spænding - samlet effekt - sikring	Oplysninger om eltilslutning står på typeskiltet, der sidder på inder-kanten af opvaskemaskinens låge.
Vandtilførslens tryk Mindst 0,5 bar (0,05 MPa)
Maksimum 8 bar (0,8 MPa)
Kapacitet Antal kuverter 12

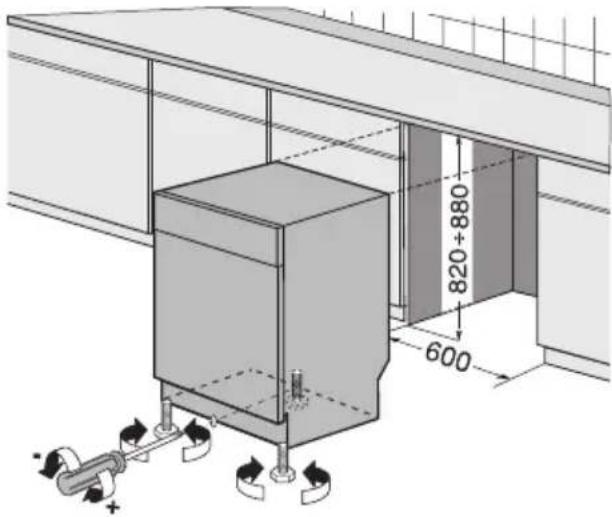

Installation

Placer maskinen ved en vandhane og et af- løb.

Monter maskinen under et køkken- eller arbejdsbord.

Kontroller, at indbygningsnichens mål svarer til de angivne mål.

820 + 880 600

Maskinen kræver ikke særlige ventilations-åbninger, men kun huller til gennemføring af tilløbs- og afløbsslange og netkabel.

Kontrollér, at slangerne ikke er snoede eller er i klemme.

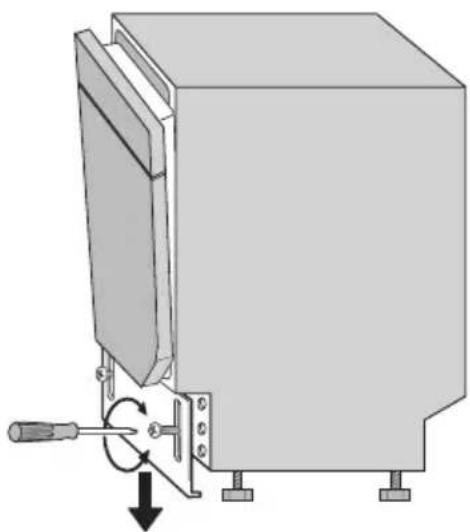

Højdejustering af maskinen

Fremgangsmåde, när du indstiller maskinens højde:

1. Løsn eller stram de to forreste ben.
2. Løsn og fjern den indstillelige sokkel.
3. Indstil bageste ben. Drej skruen midt på fodsparket mod venstre eller højre.

i Sørg for, at maskinen står i vater, så lågen kan lukke helt og slutter tæt. Når lågen er i vater, støder den ikke på skabets sider. Hvis lågen ikke lukker rigtigt: Løsn eller stram de indstillelige ben, til maskinen er i vater.

Justering af sokkelhøjde

Hvis der er et mellemrum ved maskinens bund, kan du dække det ved at sænke soklen.

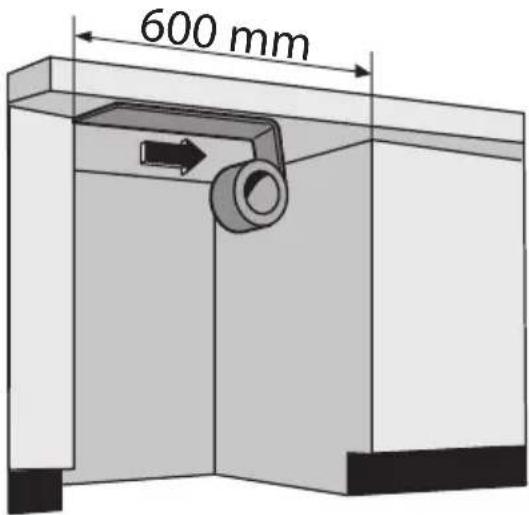

Selvklæbende damptæt folie

Klæb den damptætte folie fast forrest på topladen, i hele bredden.

600 mm

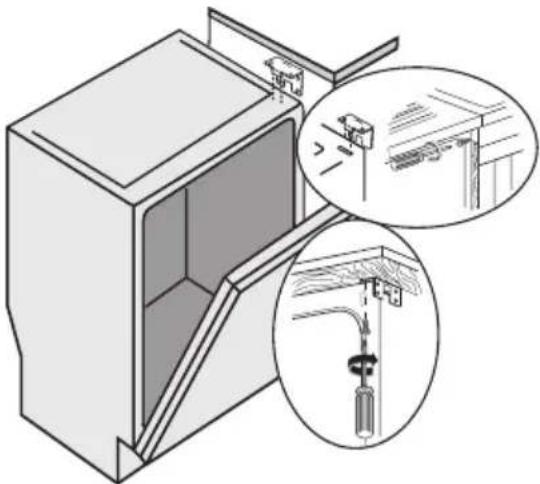

Fastgørelse til omgivende køkkenelementer

Advarsel Skru maskinen fast til bordpladen eller de tilstødende køkkenelementer for at forebygge skader på personer eller ting.

1. Sæt de medfølgende vinkelbeslag i slidserne oven på maskinen.
2. Skru maskinen fast på dens placering (foroven eller i siderne) med de medføl-gende skruer. Stram skruerne efter.

Tilslut maskinen til varmtvands- (højst 60°) eller koldtvandsforsyning.

Tilslut til varmtvandsledningen, hvis vandet opvarmes med alternative energikilder, der er mere miljøvenlige (f.eks. solfangere eller solceller og vindenergi). Det sparer energi.

Tilslut tilløbsslangen til en vandhane med 3/4" udvendigt gevind.

! Bemærk Brug ikke brugte slanger fra en gammel maskine.

Vandtrykket skal ligge inden for de angivne grænser (se under 'Tekniske specifikatio-

ner'). Kontrollér, at det lokale vandværk leverer det gennemsnitlige ledningstryk for dit område.

Kontrollér, at tilløbsslangen ikke er snoet, og at den ikke er klemt eller viklet sammen. Drej tilløbsslangen mod venstre eller højre, afhængigt af installationen. Monter kontramøtrikken korrekt for at undgå udsivning af vand.

Bemærk Tilslut ikke maskinen til nye rør eller rør, der ikke har været brugt i længere tid. Lad vandet løbe i nogle minutter, og tilslut så tilløbsslangen.

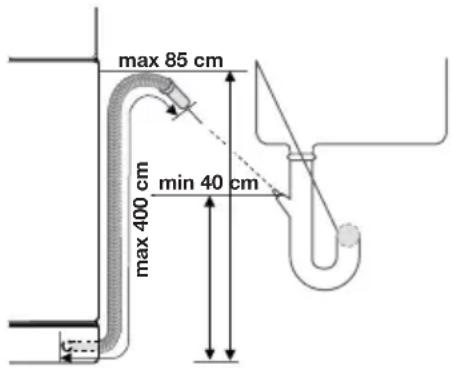

Afløbsslange

1. Slut afløbsslangen til vandlåsen, og fastgør den under bordpladen. Det hindrer, at spildevand fra vasken løber baglæns og ind i maskinen.
2. Slut afløbsslangen til et standrør med udluftning (min. 4 cm indvendig diameter).

max 85 cm max 400 cm min 40 cm

Sørg for, at slangen ikke er bøjet eller klemt, så maskinen ikke tømmes som den skal.

Tag proppen i vasken op, mens maskinen pumper, så vandet ikke bliver suget tilbage i maskinen.

En forlængerafløbsslange må højst være 2 meter lang. Dens indvendige diameter må ikke være mindre end slangens diameter.

Fjern plastikmembranen (A), hvis du slutter afløbsslangen til vandlås under vasken. Hvis du ikke fjerner membranen, kan studsen til afløbsslangen blive tilstoppet af madrester.

i Maskinen har en sikkerhedsfunktion, der hindrer, at snavset vand løber tilbage i maskinen. Hvis vandlåsen under vasken har en kontraventil, kan den forhindre opvaskemaskinen i at blive ordentligt tömt. Fjern kontraventilen.
! Bemærk Kontrollér, at samlingerne er tætte, så der ikke kan sive vand ud.

Tilslutning, el

Advarsel Producenten er ikke ansvarlig, hvis disse forholdsregler ikke overholdes.

Tilslut apparatet til jord i h.t. Stærkstrømsreglementet.

Sørg for, at mærkespændingen og strømtypen på typeskiltet svarer til elforsyningen på installationsstedet.

Brug altid en korrekt monteret stødsikker kontakt.

Brug ikke multistik, stikdåser og forlængerledninger. Brandfare.

Udskift ikke selv netkablet. Kontakt servicecenteret.

Sørg for, at der er adgang til netstikket efter installationen.

Sluk ikke maskinen ved at trække i netkablet. Tag altid selve stikket ud.

Miljøhensyn

Symbolet ✉på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling

af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af

miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagematerialet er miljøvenligt og kan genanvendes. Plastdelene er forsynet med mærkning, f.eks. >PE<, >PS< osv. Aflever emballagens dele i den rigtige container på kommunens genbrugsstation.

Advarsel Fremgangsmåde när du kasserer maskinen:

• Tag stikket ud af kontakten.
• Klip netkabel og -stik af, og kassér dem.
• Kassér låsekrogen. Det hindrer, at børn kan låse sig inde og komme i livsfare.

Les mer om hvordan vi tenker på www.electrolux.com

Innhold

1) Når salt- og/eller skyllemiddelbeholderen er tomme, tennes ikke indikatorlampene når et vaskeprogram er i gang.

Programvelger

- For å slå maskinen på eller stille inn et vaskeprogram, drei programvelgeren med eller mot urviserne. Programmarkøren på programvelgeren må samsvare med en av vaskeprogrammene på betjeningspanelet. Når programmarkøren peker rett på et vaskeprogram, vises programvarigheten i det digitale displayet. Hvis markøren ikke peker rett på et vaskeprogram, vises to vannrette streker i det digitale displayet.

Maskinen må være i innstillingsmodus når du vil stille inn følgende:

• Et vaskeprogram.
  – Nivået på vannavherderen.
• Deaktivere/aktivere skyllemiddelbeholderen.

Maskinen er ikke i innstillingsmodus när:

- En eller flere programfaselamper lyser.

- Programmets resttid ikke blinker.

1) Ikke nødvendig med salt.

i Maskinen må være avslått.

1. Trykk inn og hold inne start/avbryt-knappen. Drei programvelgeren mot urviserne til programmarkøren peker rett på det første vaskeprogrammet på betjeningspanelet.
2. Slipp start/avbryt-knappen når det digitale displayet viser aktuell innstilling. Eksempler:

$$ - \text { nivå } 5 = 5 L - \text { nivå } 1 0 = 1 0 L $$

Det er normalt at det renner vann fra saltbeholderen när du fyller den med salt.

Velge og starte et vaskeprogram

Aktivere/deaktivere skyllemiddelbeholderen:

i Maskinen må være avslått.

1. Trykk inn og hold inne start/avbryt-knappen. Drei programvelgeren mot urviserne til programmarkøren peker rett på det første vaskeprogrammet på betjeningspanelet.
2. Slipp start/avbryt-knappen när displayet viser vannhardheten.
3. Drei programvelgeren mot urviserne til programmarkøren peker rett mot det andre vaskeprogrammet på betjeningspanelet.
4. Nå kan du se skyllemiddelets aktuelle innstilling i det digitale displayet.

Skyllemiddelbeholderen er deaktivert

Skyllemiddelbeholderen er aktivert

Du kan ikke endre et vaskeprogram som er i gang. I så fall må du avbryte vaske-programmet.

⚠ Advarsel Du må kun stoppe eller avbryte et vaskeprogram hvis dette er nødvendig.

! Obs Åpne døren forsiktig. Det kan sive ut varm damp.

Stoppe et vaskeprogram

Åpne døren.

• Programmet stopper.
  Lukk døren.

Vaskeprogrammet er avbrutt.

1. Sett i den nedre kurven.
2. Lukk døren.

i Ikke demonter spylearmene.

Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn trepinne.

Utvendig rengjøring

Forholdsregler ved frost

Obs Ikke installer apparatet på et sted der temperaturen er under 0 °C.

Skriv de nødvendige dataene ned her:

Modellbeskrivelse : ......

Produktnummer : ......

Serienummer : ......

Påse at maskinen står helt plant, slik at døren lukker skikkelig og tetter helt. Når maskinen står helt plant, berører ikke døren sidene i kabinettet. Hvis døren ikke lukker skikkelig, må du løsne eller stramme de justerbare føttene til maskinen står plant.

Påse at det ikke er knekk på avløpsslangen og at den ikke ligger i klem eller er vridd. Ellers tømmes ikke vannet skikkelig.

Fjern proppen i vasken när maskinen tömmer ut vannet, ellers kan vannet renne tilbake i maskinen igjen.

En skjøteslange må ikke være lenger enn 2 m. Den innvendige diameteren må ikke være mindre enn diameteren på slangen.

Hvis vannavløpsslangen koples til en vannlås under en vask, må du fjerne plastmembranen (A). Hvis du ikke fjerner membranen, kan ma- trester føre til blokkering i vannlåsen

Bruk alltid en korrekt installert og støtsikker stikkontakt.

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

www.electrolux.fi
