BRUGSANVISNING ER7513C ELECTROLUX

Information om sikkerhed

Deres nye køleskab kan have andre funktioner end den tidligere model.

Gennemlæs omhyggeligt denne brugsanvisning for at lære, hvordan skabet virker og om plejen af det.

Gem denne brugsanvisning. Den vil være uundværlig, hvis skabet senere sælges, eller foræres til andre.

Anvendelse

• Formålet med skabet er at opbevare almindelige madvarer til husholdningen, som omtalt i denne vejledning.
• Opbevar ikke eksplosive gasser eller væsker i køle-/svaleskabet. De kan eksplodere og medføre skader på personer eller ejendom.
• Anvend ikke skarpe genstande på kølesystemet på bagsiden og indvendigt i skabet. Hvis

kølesystemet punkteres, bliver skabet beskadiget, og madvarerne i skabet ødelagt.

- Skabet er meget tungt. Kanter og dele, man normalt ikke kommer til, kan være meget skarpe. Vær forsigtig ved flytning at skabet. Anvend altid handsker.

Børn

- Vær opmærksom på at små børn ikke leger med skabet og kontrolknapperne, eller det indvendige i skabet

Destruktion af gamle skabe

Ved bortskaffelse af skabet afleveres det til korrekt genanvendelse. For yderligere information henvises til kommunen.

Indholdsfortegnelse

Information om sikkerhed 62

Destruktion af gamle skabe 62

Beskrivelse af køleskabet 63

Betjening 64

Inden skabet tages i anvendelse .... 64

Sådan anvendes køleskabet ..... 65

Tænd for strømmen til køleskabet og indstil den korrekte temperatur 65

Temperaturen inde i køleskabet 65

Måling af temperaturen 65

Alarmer og andre funktioner 66

Skabets indvendige dele 66

Råd og vejledning 67

Energibesparelse 67

Afrimning af køleskabet 68

Udskiftning af pæren 68

Når skabet ikke skal anvendes 68

Hvis skabet ikke fungerer tilfredsstillende 68

Garanti 69

Placering af skabet 71

Omhængsling af dør 72

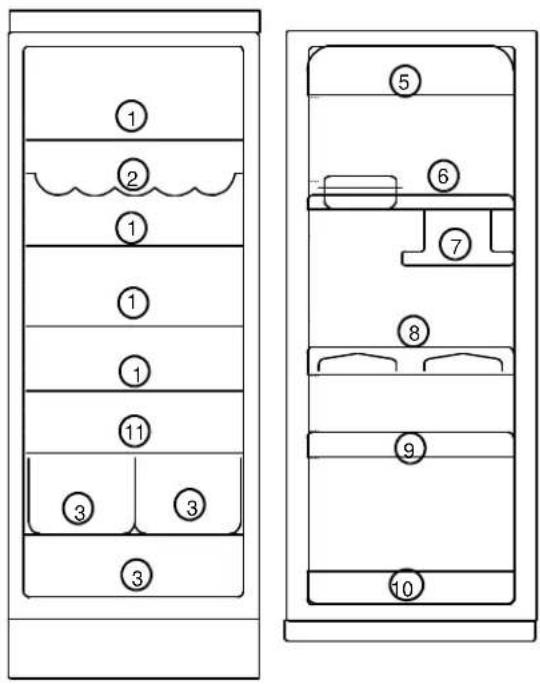

Beskrivelse af køleskabet

1. glashylde
2. flaskehylde
3. gröntsagsskuffe
4. ventilationsgitter
5. smørrum
6. hylde i dør +boks
7. hengende hylde
8. hylde i dør + æggeholder
9. hylde i dør
10. flaskehylde
11. afskærmning mellem køl og svaleafdeling

1 2 1 1 1 5 1 1 5 ⑥ ⑦ 8 9 10 4 4 10 3

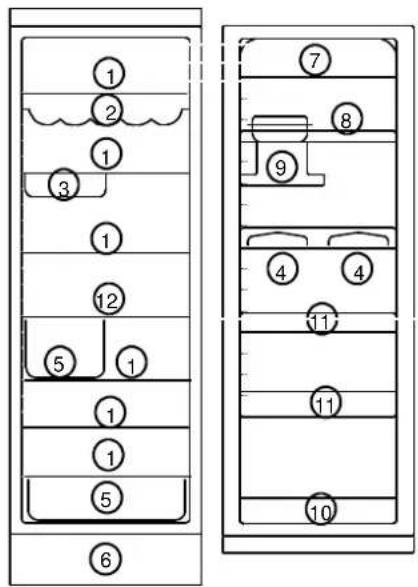

Model ER2513C

1. glashylde
2. flaskchylde
3. smørrum
4. egg holder
5. grøntsagskuffe
6. ventilationsgitter
7. smørrum
8. hylde i dør + boks
9. hængende halvhylde
10. hylde i dør

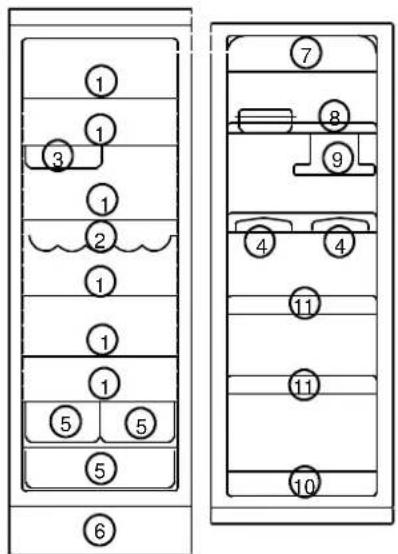

1. glashylde
2. fleskchylde
3. hængende boks
4. agg holder
5. grøntsagskuffe
6. ventilationsgitter
7. smørrum
8. hylde i dør +boks
9. hængende halvhylde
10. flcskchylde
11. hylde i dør

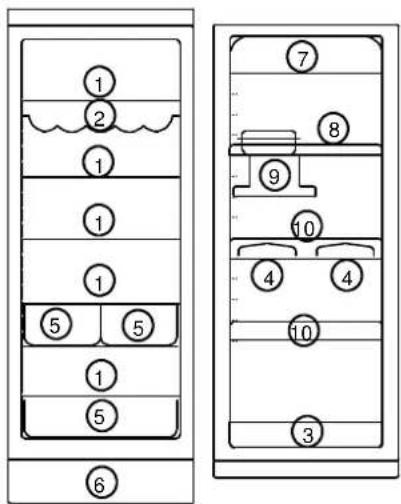

1. glashylde
2. fleskehylde
3. hængende boks
4. ægg holder
5. grøntsagskuffe
6. ventilationsgitter
7. smørrum
8. hylde i dør +boks
9. hængende halvhylde
10. fleskehylde
11. hylde i dør

① ② ① ① ① ⑤ ⑤ ① ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ④ ④ ⑩ ③

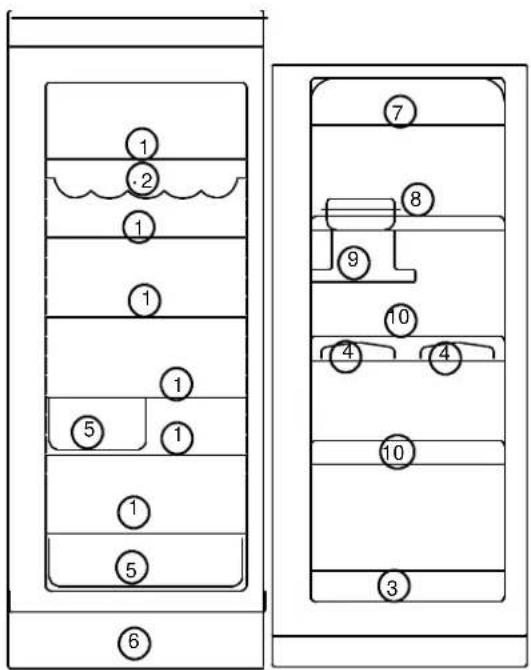

Modell ER7513C

1. glashylde
2. flaskehylde
3. flaskehylde
4. æggeholder
5. grøntsagsskuffe
6. ventilationsgitter
7. smørrum
8. hylde i dør +bokser
9. hengende hylde
10. hylde i dør

Betjening

A. Grønne indikatorlampe Lyser når køleskabet kører.

B. Termostatstyring Anvendes til at tænde for køleskabet og indstille til den ønskede temperatur.

Inden skabet tages i anvendelse

Anbring skabet, som omtalt i afsnittet "Placering af skabet". Kontrollér at drænslangen på bagsiden af skabet er nede i drypbakken.

Inden stikket sættes i stikkontakten for første gang, skal man lade skabet stå oprejst i ca. 30 minutter, eller i 4 timer, hvis skabet har været transporteret liggende, da kompressoren ellers kan beskadiges. Dette giver olien mulighed for at returnere til kompressoren.

Sådan anvendes køleskabet

Tænd for strømmen til køleskabet og indstil den korrekte temperatur

Drej termostaten til den ønskede stilling.

Min :

Den laveste position på termostaten er den højeste temperatur i skabet.

Max :

Den højeste position på termostaten er den laveste temperatur i skabet.

■ :

Slukket.

Lad skabet køre i 24 timer, när temperaturindstillingen ændres. Dette giver temperaturen mulighed for at stabilisere sig inde i skabet.

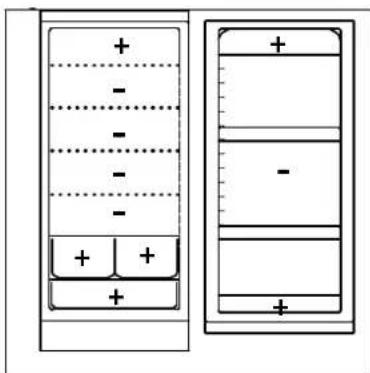

Temperaturen inde i køleskabet

En passende temperatur i køleskabet er ca. 5°C. Hvis termostaten er sat til en for kold temperatur, vil madvarer med et stort vandindhold begynde at fryse, hvis de er anbragt på de koldeste steder i køleskabet. Billedet viser de koldeste og varmeste steder i køleskabet.

Kød, fisk og mælk bør anbringes i den koldeste del (-) af skabet.

Måling af temperaturen

Hvis temperaturen måles med et standardtermometer, bør det anbringes i et glas vand centralt placeret i skabet. Dette vil give et billede af temperaturen inde i madvarerne. Anbring ikke termometret hængende eller liggende direkte på hylden.

Tips:

• Fordel madvarerne, så den kolde luft kan cirkulere frit mellem produkterne.
  Anbring ikke madvarerne direkte mod kølepladen på bagvæggen, da de herved kan blive frosne.
• Anbring aldrig varme ting i skabet vent til de er kølet ned.
• Dæk alle madvarer til for at undgå, at de tager smag og lugt fra andre madvarer.

Sluk for strømmen

Tag stikket ud af stikkontakten eller alternativ tag sikringen ud.

Alarmer og andre funktioner

Opdelingspladen

Opdelingspladen separerer køleafdelningen fra svaleafdelingen. Opdelingspladen indeholder en rist, der kan åbnes og lukkes for at kontrollere mængden af kold luft, der kommer ind i køleafsnittet. Når risten åbnes bliver køleafsnittet koldere.

I køleskabe med en dør, kan opdelingspladen flyttes for at øge størrelsen af køleafsnittet.

Opdelingspladen bør altid være anbragt under tøvandsafløbet og udfor en af hylderne.

Skabets indvendige dele

Grøntsagsskuffen har en inddeling til adskillelse af de forskellige grøntsager.

Hylderne og rummene i døren kan flyttes og let ændres.

Nogle hylder skal løftes op mod bagkanten for, at man kan tage dem ud.

Den nederste flaskehylde skal altid være på plads nederst i døren. Dørhylden over skal placeres således at over- eller underkant flugter med glashylden over de øverste grøntsagsskuffer. Glashylderne over grøntsagsskufferne må ikke fjernes. Disse er nødvendige for at skabe korrekt cirkulation i skabet.

Hylder med høj kant bør anbringes med den høje kant bagerst i skabet for at hindre, at madvarerne berører kølepladen.

Hængende hylde

Denne hylde kan skubbes fra side til side. Den kan monteres under alle dørhylder, med undtagelse af den nederste.

Vær omhyggelig med placering af skabet. Se afsnittet "Placering". Hvis det placeres korrekt vil skabet forbruge mindst energi.
- Undgå at åbne skabet unødvendigt og i for lang tid af gangen.
- Kontrollér jævnligt om skabet er lukket.
- Optø frosne madvarer i køleskabet. Kulden fra de frosne varer "anvendes" i køleskabet.
- Støvsug kompressoren og kølesystemet bag på skabet ca. en gang om året.
- Lad varme madvarer køle ned inden de anbringes i køleskabet.
- Kontroller at dørpakningen altid er hel og ren.

Skabet og miljøet

• Pakningen i døren og kølemidlet i skabet vil ikke beskadige ozonlaget.
  • Al indpakningsmaterialet kan genbruges.
• Skabet er designet til let at kunne demonteres og efterfølgende genanvendes.

Beskyt miljøet

• Aflever indpakningsmateriale, kasserede køleskabe og frysere på en genbrugsstation. Kontakt evt. kommunen for yderligere information.
• Opbevar madvarer i beholdere, der kan genanvendes. Begræns brugen af engangsmaterialer så meget som muligt.
• Ved rengøring af skabet anvendes en mild opløsning af håndopvaskemiddel.
  • Følg anvisningerne i afsnittet "Energibesparelse".

Vedligeholdelse

Afmontering af ventilationsristen

Ventilationsristen kan afmonteres ved fx rengøring. Døren skal være åben, når ventilationsristen afmonteres. Træk den øverste kant af risten udad/nedad. Træk så lige ud i risten for helt at fjerne den.

Rengør skabet med jævne mellemrum.

Rens tøvandsafløbet inde i køleskabet med en vatpind eller en piberenser. Hvis tøvandsslangen er tilstoppet kan en plastikbelagt gardinfjeder anvendes.

Sluk for strømmen til skabet og træk stikket ud af stikkontakten. Eller alternativt tag sikringen ud. Tag alle løse dele ud, og vask dem af i hånden.

Rengøring indvendigt og udvendigt samt af dørpakningen, foretages med en blød klud og en opløsning af et mildt håndopvaskemiddel i lunkent vand. Luk ikke døren før skabet er helt tört indvendig.

Afmontér ventilationsristen (se afsnittet

"Afmontering af ventilationsristen") og støvsug under skabet. Træk skabet ud fra væggen og støvsug bag skabet, kølesystemet og kompressoren.

Ved flytning af skabet, bør man løfte det i forkanten for at undgå at beskadige gulvet.

Afrimning af køleskabet

Køleskabet afrimer automatisk, hver gang kompressoren stopper. Frostdannelsen kan begrænses ved:

• ikke at anbringe varme madvarer i skabet.
• ikke at åbne døren unødvendigt eller holde den åben i for lang tid
• ikke at anbringe madvarer direkte op af kølepladen.

Udskiftning af pæren

Lyset tænder automatisk, när døren åbnes. Inden udskiftning af pæren, skal man tage stikket ud af stikkontakten.

Tryk fjederen sammen og skub risten nedad samtidig.

Rør ikke ved pæren med hænderne. Halogenpærer er følsomme over for fedtet på huden. Klip indpakningen til pæren bort ved soklen. Tag om indpakningen når pæren sættes ned i soklen. Anvend en klar lavtryks halogenpære.UV-blocked. Sokkel G4. Spænding 12 V, 20 W.

Når skabet ikke skal anvendes

Sluk for strømmen til skabet og træk stikket ud af stikkontakten. Eller alternativt tag sikringen ud.

Rengør skabet som omtalt i afsnittet "Rengøring".

Luk ikke skabet, da dette vil medføre, at der dannes en muggen lugt inde i skabet.

Hvis skabet skal stå tændt, så spørg en nabo eller en bekendt om at se efter det en gang i mellem, for at forhindre madvarerne i skabet i at blive ødelagt i tilfælde af strømsvigt.

Hvis skabet ikke fungerer tilfredsstillende DK

Hvis skabet ikke fungerer tilfredsstillende, er det ofte muligt at rette dette selv. For at undgå unødvendigt servicebesøg, bør nedenstående vejledning gennemlæses og følges.

Problem	Mulig årsag / Løsning
Der er for varmt i køleskabet.	Indstil til en lavere temperatur.Anbring madvarerne på den rigtige plads i køleskabet. Se afsnittet om "Temperaturen inde i køleskabet".Fordel madvarerne således at den kolde luft frit kan cirkulere omkring dem.Kontrollér at døren er helt lukket og at dørpakningen er hel og ren.Temperaturen, hvor skabet er anbragt, er over normal rumtemperatur.
Der er for koldt i køleskabet.	Indstil en højere temperatur.Grøntsager og andre varer der let fryser kan have været på en hylde, der er "for kold". Se afsnittet "Temperaturen i køleskabet".
Der er vand på kølepladen i køleskabet.	Dette er normalt. Under automatisk afrimning, vil isen smelte på kølepladen.

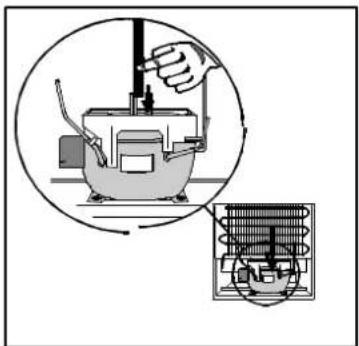

Vandet løber indvendigt i køleskabet.	Rengør tøvandsrenden og hullet i køleskabet fx med en vatpind eller en piberrenser.Nogle madvarer kan være anbragt op af bagpladen og forhindrer at vandet løber ned i tøvandsrenden.
Der løber vand ud på gulvet.	Anbring tøvandsslangen på bagsiden af skabet, over drypbakken. Se afsnittet "Inden skabet tages i anvendelse".
Kompressoren kører uafbrudt.	Indstil en højere temperatur.Kontrollér at døren er helt lukket og at dørpakningen er hel og ren.Temperaturen, hvor skabet er anbragt, er over normal rumtemperatur.
Skabet virker ikke. Kølingen eller interiørlampen virker ikke. Ingen af indikatorlamperne lyser.	Stikket er ikke sat ordentlig i stikkontaktenDer er gået en sikring.Der er ikke tændt for skabet.Der kommer ikke strøm til skabet. (Prøv at tilslutte et andet elektrisk apparat til stikkontakten).
Lydniveauet i skabet er for højt.	Kølesystemet vil altid give nogle lyde fra sig. En pulserende lyd høres, når kølemidlet pumpes rundt i kølerørene. En tikkende lyd kan høres fra termostaten, når kompressoren tænder og slukker. Lydniveauet afhænger af betjeningen af skabet.Hvis du mener, at lydniveauet ikke er korrekt:Ret forsigtigt rørene på bagsiden af skabet. Kontrollér at de ikke rører hinanden.Hvis et mellemstykke (mellem skabets væg og rørerne) har løsnet sig, sættes det på plads igen.Følg nøje vejledningerne i afsnittet Placering af skabet .

Garanti

1 år fra den dokumenterede købsdato (gem købsnotaen). Garantien dækker fabrikation- og materialefejl, der måtte opstå ved normal brug i en privat husholdning i Danmark. Garantien omfatter materialer, nødvendige transportomkostninger og arbejdsløn. For Grønland og Færørne gælder særlige regler.

Forbehold

Garantien omfatter ikke fejl og skader, som skyldes andre årsager end fabrikations- og materialefejl. Det er en forudsætning for garantien, at en reparation ikke er forsøgt foretaget af andre end Electrolux Hvidevare-service, som er vor autoriserede serviceorgan.

Garantien dækker ikke uberettiget tillkald af service.

Produktansvar:

Vort produktansvar er gældende i følge "Lov om produktansvar". Denne lov gælder skader på personer eller ting, som skyldes fejl på selve det installerede produkt. Dette ansvar er gældende 10 år efter, at apparatet er købt som fabriksnyt.

Forbehold:

Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:

• At produktets installation ikke er udført i overensstemmelse med installationsvejledningen.
• At produktet har været anvendt til andet formål end beskrevet i brugsanvisningen.
• At de i denne brugs- og installationsvejledning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor autoriserede serviceorganisation, se

brugsanvisningen.

• At der er brugt uoriginale reservedele.
- At skaden skyldes en transportskade, som måtte være opstået på et senere tidspunkt, f.eks. ved flytning eller videre salg.
- At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Electrolux Hvidevarer-Service har to servicecentre. Her er det muligt at bestille service, samt købe reservedele. Benyt venligst nedenstående telefonnummer:

70 11 74 00

Eventuelle transportskader, fra en transport som De ikke selv har foretaget, skal anmeldes til forhandleren inden 7 dage fra modtagelsen

Placer indpakningsmaterialet så små børn ikke kan komme til skade med det under leg.

Fjern transportsikringerne

• dørenes indersider
- hængslernes indersider
· hylderne

Fjern transportsikringerne fra glashylderne ved at skubbe sikringerne fremad langs hylderne, indtil de stopper ved forkanten af hylderne. Tag i bagkanten af hylden og træk transportsikringen fremad, indtil transportsikringen kan fjernes. Nogle modeller er monteret med dæmpeplader under skabet. Fjern ikke disse plader.

Rengøring

Rengør skabet indvendigt med lunkent vand og lidt mildt håndopvaskemiddel på en blød klud.

Placering af skabet

For at sikre at skabet fungerer som det skal, bør man sikre at:

• skabet placeres på et tört, koldt sted, der ikke er udsat for direkte sollys.
• skabet ikke er anbragt i nærheden af en varmekilde, fx et komfur eller opvaskemaskine.
• rummet som skabet er anbragt i har en temperatur som ikke overstiger +32°C.

- skabet står oprejst og hviler på alle fire födder/hjul. Skabet bør ikke læne op ad en væg. Om nødvendigt indstilles fødderne med den medfølgende indstillingsnøgle.

- Luftcirkulationen omkring skabet skal være god, luftkanalerne under og bag skabet skal være frie og ikke blokerede.

Ventilationsåbningen over skabet skal være mindst 200 cm². Ventilationsåbningen kan enten placeres a) direkte over skabet eller

b) oven for overskabet. Pladsen bagved overskabet skal da være mindst 50 mm dyb.

Hvis skabet er 600 mm bredt, bør ventilationsåbningen være mindst 600 mm bred og 40 mm høj.

Hvis luften hindres af f.eks. gitter, kan pladsen øges nogle cm.

Hvis skabet er anbragt i et hjørne, og den hængslede side vender ind mod væggen, skal der være en afstand på mindst 240 mm mellem væggen og skabet for at døren skal kunne åbnes tilstrækkeligt til at hylderne kan tages ud.

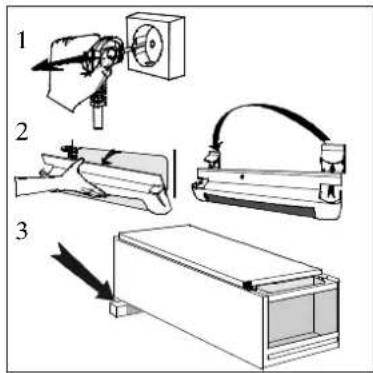

1. Luk skabet og tag stikket ud af stikkontakten.
2. Fjern ventilationsgitteret. Der er en lille del af gitteret, der kan tages af. Tag det af, og anbring det på den anden side.
3. Anbring skabet på en træliste eller emballagen, när det lægges ned. Senere, när det løftes op igen, er det lettere at få fat under skabet på grund af trælisten.

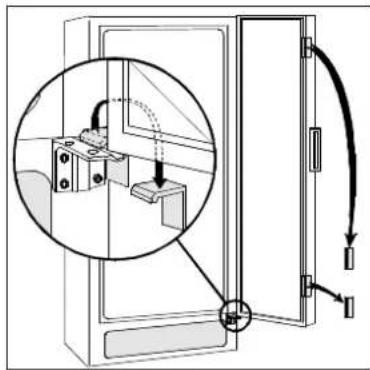

4. Den øverste del af skabet. Flyt hængselstiften over på den anden side.

Den nederste del af skabet.

5a. Skru hængslet af.
5b. Tag dørlukningsudstyret af hængslet og sæt hængselstiften i på den anden side. Montér det medfølgende dørlukningsudstyr.
6a Tag dørlukningsudstyret bort fra bunden af døren.
6b Fjern plastikproppen fra det tilsvarende hul i den anden side. Anvend en skruetrækker til at vrikke proppen løs. Fastgør det medfølgende dørlukningsudstyr.
6c Spænd det nederste hængsel fast.
7. Rejs skabet og sæt ventilationsgitteret på igen.
8. Skru håndtaget af. Tryk forsigtigt plastikpropperne i på modsatte side med en dorn. Spænd håndtaget fast i hullerne i propperne. Tryk de medfølgende plastikpropper fast i de huller, hvor håndtaget tidligere sad.
9. Sæt skabet på plads. Kontrollér at det står lige. Se afsnittet "Placering af skabet".
