BRUGSANVISNING KF3440X ELEKTRO HELIOS

Nyttige oplysninger og råd ____ 5

Hvis noget går galt ____ 7

Tekniske data ____ 9

Installation 9

Ret til ændringer uden varsel forbeholdes

Om sikkerhed

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet.
• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.
• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.
• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.
• Kølekredsløbet må ikke beskadiges.
• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt.

Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsen skulle blive beskadiget:

– Undgå åben ild og antændelseskilder
– Luft grundigt ud i det lokale, hvor apparatet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autori-

seret serviceværksted eller en autoriseret montør for at undgå fare.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er let at komme til.

4. Træk ikke i elledningen.
5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på ^1) den indvendige pære.

7. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.

8. Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte apparatet for direkte sollys i længere tid.

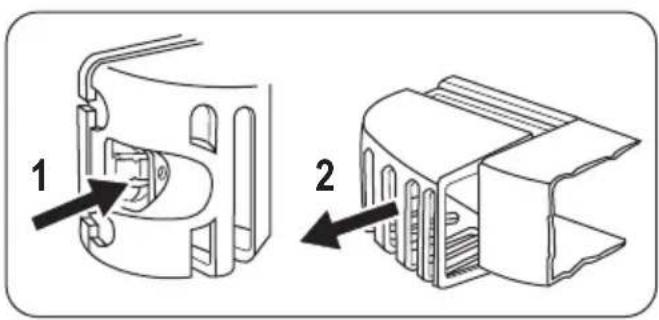

10. Lamper ^2) I dette apparat benyttes specialpærer, der er udvalgt alene til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. ^3)
• Dybfrostvarer må ikke nedfryses igen, när de har været optøet.
• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.
• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.
• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten.
• Brug ikke metalgenstande til at rengøre apparatet.
• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.

1) Hvis der er lampedæksel på.
2) Hvis pæren er aktuel.
3) Hvis apparatet er af Frost Free-typen.
4) Hvis beregnet til tilslutning til vand.

- Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Vigtigt Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.
• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

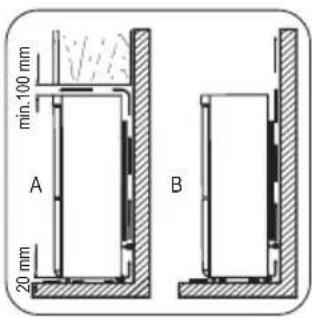

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.
• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.
• Apparatet må ikke stilles tæt på radiatorer eller komfurer.
• Sørg for, at det er muligt at komme til netstikket, när apparatet er installeret.
• Tilslut kun til drikkevandsledning (vandværksvand). ^4)

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsrialer. Apparatet må ikke bortskaffes sammen med oldningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet ⚙, kan genvanvendes.

Betjening

Tænde

Drej termostatknappen med uret til en mellemindstilling.

Slukning

Sluk for apparatet ved at dreje termostatknappen til stilling "O".

Temperaturindstilling

Temperaturen reguleres automatisk.

Apparatet betjenes på følgende måde:

• Drej termostatknappen mod lavere indstillinger for at vælge minimum køling.
• Drej termostatknappen mod højere indstillinger for at vælge maksimal køling.

I reglen er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• Rumtemperaturen
• Hvor tit døren åbnes
  • Mængden af mad
• Skabets placering.

Vigtigt Hvis den omgivende temperatur er høj eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

Daglig brug

Indfrysning af ferskvarer

Frostrummet er velegnet til nedfrysning af friske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad.

Til nedfrysning af friske madvarer behøver mellemindstillingen ikke at ændres.

Men hvis maden skal indfryses hurtigere, drejes termostatknappen hen på en højere indstilling for at få maksimal køling.

Vigtigt I så fald kan temperaturen i køleafdelingen komme under 0°C. Hvis det sker, sættes termostatknappen på en varmere indstilling.

Anbring de madvarer, der skal fryses, i øverste rum.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Vigtigt Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

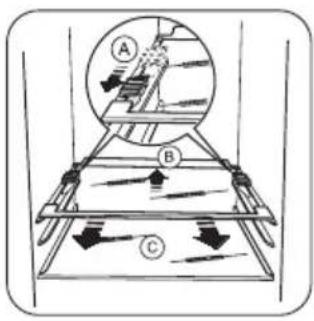

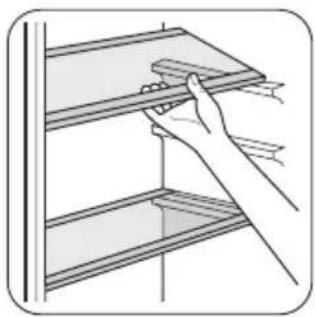

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

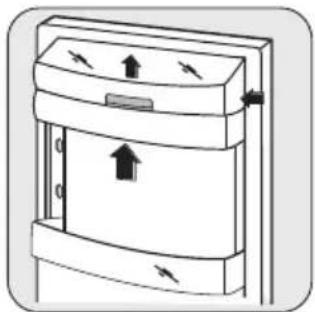

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

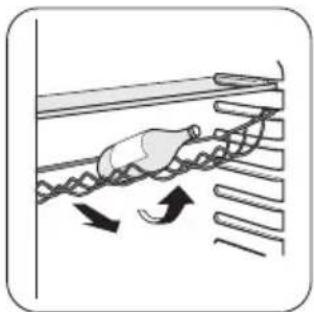

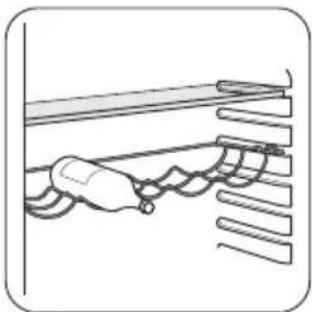

Flaskehylde

Sæt flaskehylden på plads, og sæt flaskerne i (med åbningerne fremad).

Vigtigt Hvis hylden placeres vandret, skal flaskerne være lukkede.

Denne flaskehylde kan sættes på skrå, så den kan bruges til flasker, der har været åbnet. Det gøres ved at trække op i hylden, så forenden kan drejes opad og lægges på den næste skinne.

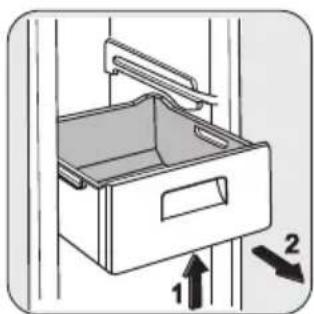

Udtagning af fryserens frysekurve

Frysekurvene har endestop, så de ikke kan glide ud ved et uheld eller falde ned. Hvis en kurv skal tages ud af fryseren, trækker du den mod dig selv, og når du har nået endestoppet, vipper du forenden af kurven opad, til den kan tages ud.

Når kurven skal sættes på plads, løfter du lidt op i kurvens forende, mens du sætter den ind i fryseren. Når du er forbi endestoppene, kan kurven skubbes på plads.

Nyttige oplysninger og råd

Normale driftslyde

- Undertiden kan der høres en svag gurglen eller boblen, når kølemidlet pumpes gennem spiralerne eller rørene. Det er normalt.

• Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulserende lyd fra kompressoren. Det er normalt.
• Varmeudvidelsen kan give pludselige knæklyde. Det er et naturligt og ufarligt fysisk fænomen. Det er normalt.

- Når kompressoren tænder og slukker kan der høres et svagt klik fra termostatknappen. Det er normalt.

Energisparetips

- Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.

- Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.

Det er kun sikkert at opbevare kød på denne måde i 1-2 dage.

Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder.

Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r).

Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.

Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren.

Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for geholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en iseret tekniker.

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;
• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;
• Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;
• Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;
• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden.

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;
• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;
• Åbne døren så lidt som muligt, og ikke lade den stå åben længere end højst nødvendigt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.
• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.

- Skyl og tør grundigt af.

Vigtigt Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksneprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Vigtigt Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Sæt stikket i stikkontakten efter rengøringen.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og

Hvis noget går galt

Bemærk Inden fejlfinding skal stikket tages ud af kontakten.

Fejl, der ikke er nævnt i denne brugsanvisning, må kun afhjælpes af en autoriseret installatør eller anden fagmand.

ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

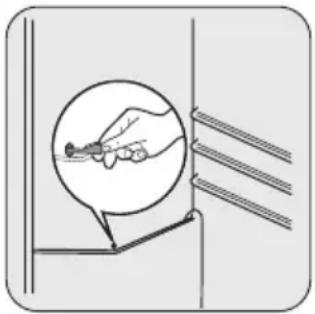

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet. Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

Afrimning af fryseren

Fryseafdelingen i denne model er af "No Frost"-typen. Det betyder, at der ikke dannes rim, når den kører, hverken på de indvendige vægge eller på madvarerne. Når der ikke dannes rim, skyldes det den automatisk styrede blæser, der konstant sender kold luft rundt i rummet.

Vigtigt Der kommer lyde under normal drift (kompressor, kølekredsløb).

Fejl Mulig årsag Lösning
Apparatet støjer.	Apparatet står ikke fast.	Se efter, om apparatet står stabilt (alle fire fødder skal hvile på gulvet).
Kompressoren kører hele tiden.	Termostatknappen står måske forkert.	Vælg en højere temperatur.
	Døren er ikke lukket korrekt.	Se "Lukning af døren".
	Døren er blevet åbnet for tit.	Lad ikke døren stå åben længere end nødvendigt.
	For høj temperatur i madvarer.	Lad madvarer køle ned til stuetemperatur før opbevaring.
For høj rumtemperatur. Sænk rumtemperaturen.
Der løber vand ned ad bagpladen i køleskabet.	Under automatisk afrimning smelter rim på bagpladen.	Det er normalt.
Der løber vand ind i køleska-bet.	Afløbet til afrimningsvand er tilstop-pet.	Rens afløbet.
Madvarer blokerer, så vandet ikke kan løbe ned i vandbeholderen.		Sørg for, at madvarerne ikke rører bagpladen.
Der løber vand ud af skabet. Afrimningsvandet løber ikke fra aflø-bet og ned i beholderen oven over kompressoren.		Sæt afløbet til afrimningsvand på for-damperbeholderen.
Der er for meget is og rim. Madvarerne er ikke pakket godt nok ind.		Pak madvarerne bedre ind.
	Døren er ikke lukket korrekt.	Se "Lukning af døren".
Termostatknappen står måske for-kert.		Vælg en højere temperatur.
Temperaturen i apparatet er for lav.	Termostatknappen står måske for-kert.	Vælg en højere temperatur.
Temperaturen i apparatet er for høj.	Termostatknappen står måske for-kert.	Vælg en lavere temperatur.
	Døren er ikke lukket korrekt.	Se "Lukning af døren".
	For høj temperatur i madvarer.	Lad madvarer køle ned til stuetempe-ratur før opbevaring.
For store mængder mad lagt i på samme tid.		Læg mindre mad i ad gangen.
Temperaturen i køleskabet er for høj.	Der er ingen cirkulation af kold luft i apparatet.	Sørg for, at der er cirkulation af kold luft i apparatet.
Temperaturen i fryseren er for høj.	Madvarerne ligger for tæt på hinan-den.	Læg madvarerne, så den kolde luft kan cirkulere.
Apparatet virker ikke.	Der er slukket for apparatet.	Tænd for apparatet.
	Stikket er ikke sat rigtigt i kontakten.	Sæt stikket helt ind i kontakten.
Ingen strøm til apparatet. Der er in-gen strøm på stikkontakten.		Prøv at tilslutte et andet elektrisk ap-parat i den pågældende stikkontakt. Kontakt en autoriseret installatør.
Pæren lyser ikke.	Lampen er gået i dvale.	Luk døren, og åbn den igen.
Pæren er sprunget. Se "Udskiftning af pære".

Hvis apparatet stadig ikke virker som det skal, när du har undersøgt ovenstående: Kontakt Serviceafdelingen.

Udskiftning af pæren

1. Kobl maskinen fra strømforsyningen.

2. Skub den bevægelige del, for at hægte lampedækslet af (1).

3. Fjern lampedækslet (2).

4. Udskift pæren med en, der har samme effekt, og som er specielt beregnet til husholdningsapparater.
5. Monter lampedækslet.
6. Tilslut apparatet.
7. Åbn døren. Se efter, at pæren lyser.

Mål
Højde 1750 mm
Bredde 595 mm
Dybde 658 mm
Temperaturstigningstid 18 h
Spænding 230V
Frekvens 50 Hz

De tekniske specifikationer fremgår af typeskiltet indvendig i apparatet, på venstre væg, samt af energimærket.

Installation

Bemærk Læs afsnittet "Om sikkerhed"

omhyggeligt, før apparatet installeres for at

forebygge ulykker, og sikre at det bruges korrekt.

Opstilling

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klima-klasse	Omgivelsestemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Lukke døren

1. Rengør dørpakningerne.
2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

Placering

Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring kabinettets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets toplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af kabinettet.

Advarsel Det skal være muligt at koble apparatet

stikket efter installationen.

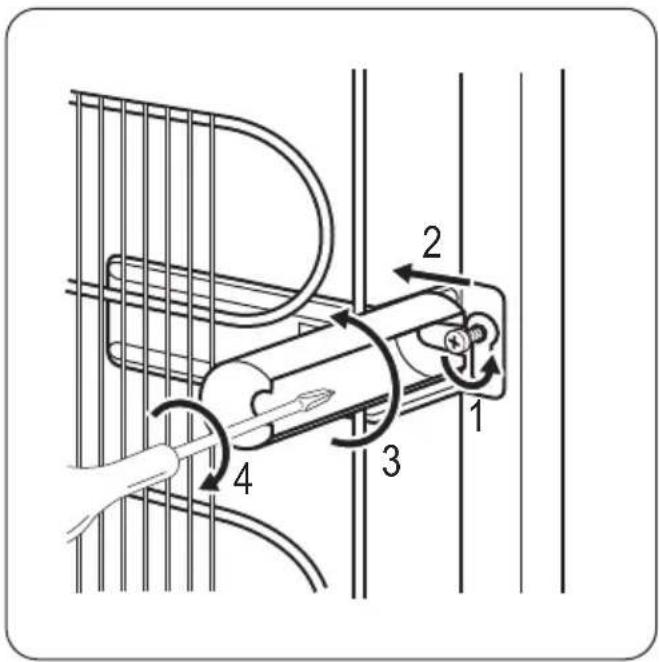

Afstandsstykker, bagpå

De to afstandsstykker findes i posen med dokumentation.

Fremgangsmåde når du monterer afstandsstykkerne:

1. Løsn skruen.
2. Sæt afstandsstykket fast under skruen.
3. Drej afstandsstykket til den højre position.
4. Stram skruerne igen.

Ved opstillingen skal det sikres, at apparatet er i vater. Det gøres med to justeringsfødder i bunden, under apparatets forkant.

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan läses fast under transport.

De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pilen (A).
2. Løft bagenden af hyl den op, og tryk den fremad, til den er fri- gjort (B).
3. Fjern stoppene (C).

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.

Apparatet er i overensstemmelse med følgende. EU-direktiver.

Vending af dør

Advarsel Inden der udføres nogen form for arbejde på skabet, skal stikket altid tages ud af kontakten.

Vigtigt Under de følgende operationer er det en god idé at få en hjælper til at holde godt fast i skabets døre, mens arbejdet udføres.


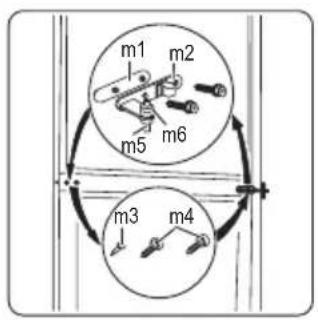

• Åbn døren. Skru det midterste hængsel (m2) af. Fjern afstandsstykket (m1).
• Fjern afstandsstykket (m6), og flyt det over på modsatte side af hængseltappen (m5).
  • F j e r n d ø r
• Fjern venstre dækstift på midterste hængsel (m3,m4), og flyt den over på modsatte side.
• Sæt tappen til midterste hængsel (m5) i det venstre hul i nederste dør.

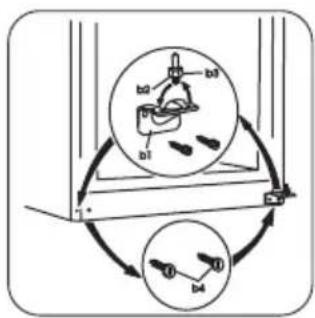

• Skru nederste hængsel af (b1)
• Fjern de venstre dækstifter (b4), og flyt dem over på modsatte side
• Skru nederste hængsel (b1) på i den modsatte side.
• SRru hederste hængseltap (b2) og afstandsstykket (b3) af, og placer dem i modsatte side.

• Fjern propperne (1) på oversiden af begge døre, og flyt dem over på den anden side.
• Sæt nederste dør på hængseltappen (b2).
• Sæt det midterste hængsel (m2) i det venstre hul i nederste dør.

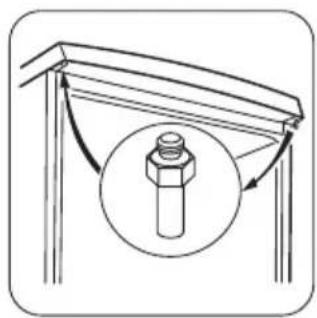

• Skru øverste hængsel- tap af, og monter den på den modsatte side.
• Sæt den øverste dør på den øverste hængseltap.
• Sæt øverste dør på midterste hængseltap (m5), idet begge døre vippes en lille smule.
• Skru det midterste hængsel (m2) i. Husk at sætte plastafstandsstykket på igen (m1).

• Alle skruer er strammet.
  • Dørkanterne flugter med skabets sider.
• Den magnetiske pakning slutter tæt til kabinettet.
  • Døren åbner og lukker rigtigt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). I så fald:

Vent til pakningen falder til, eller fremskynd evt. processen ved at opvarme det pågældende sted med en almindelig hårtørrer.

Hvis du ikke selv vil vende døren, kan du henvende dig til Electrolux Hvidevareservice A/S. En tekniker vil herefter vende døren mod betaling.

Skån miljøet

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at

forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Sisällys

10) Hvis produktet er utstyrt med lampe.
11) Hvis apparatet er frostfritt (Frost Free).
12) Hvis produktet er utstyrt med vanntilkobling.

Små stykker kan også tilberedes mens de ennå er frosne, direkte fra fryseren: I så fall tar tilberedningen lengre tid.

Flyttbare hyller

Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.

Installet dette apparatet på et sted der romtemperatu- ren samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

Klima-klasse	Romtemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Lokalitet

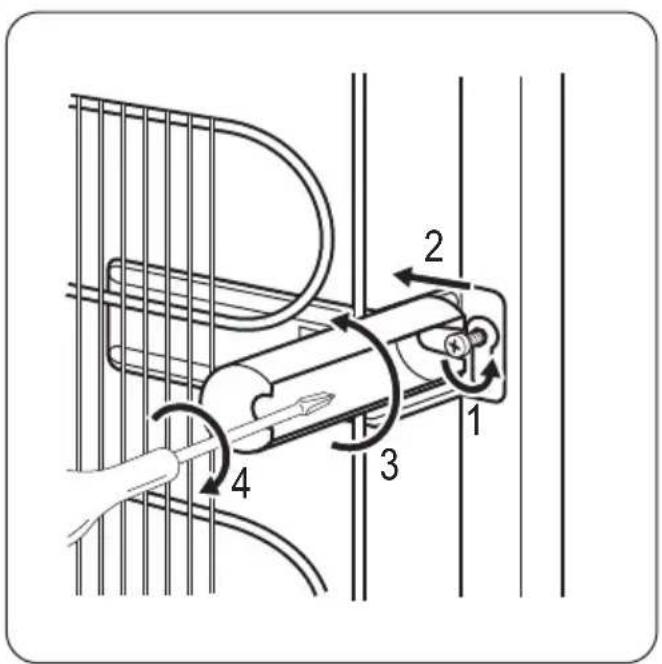

Slik monterer du avstandsstykkene:

1. Løsne skruen.
2. Fest avstandsstykket under skruen.
3. Drei avstandsstykket til riktig stilling.
4. Stram skruene.

Fjerne hyllestopperne

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.

Dette apparatet er i overensstemmelse med EU-direktiver.

- Fest den øvre døren på øvre hengsel.

• alle skruene er strammet,
• kantene på dørene er parallelle med sidekantene på apparatet,
• den magnetiske pakningen sitter godt inntil kabinet- tet,
• døren åpner og lukker korrekt. Hvis omgivelsestemperaturen er lav (f.eks. om vinteren) kan det hende at pakningen ikke passer som den skal
