BRUGSANVISNING KF3222 ELEKTRO HELIOS

Nyttige oplysninger og råd ____ 8

Hvis noget går galt ____ 10

Tekniske data ____ 12

Installation 12

Ret til ændringer uden varsel forbeholdes

Om sikkerhed

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet.
• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Advarsel

Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygnings-element.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.
• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.
• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleapparater, med mindre de er godkendt til formålet af producenten.
• Undgå at beskadige kølekredsløbet.
• Apparatets kølekredsløbet indeholder kølemidlet isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Det er dog brandfarligt.

Sørg for, at ingen af kølekredsløbets komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsløbet skulle blive beskadiget:

– Undgå åben ild og antændelseskilder
– Luft grundigt ud i det lokale, hvor apparatet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør for at undgå fare.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller be-skadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er let at komme til.

4. Træk ikke i elledningen.
5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet (hvis apparatet er udstyret med et sådan) ikke sidder korrekt monteret på den indvendige belysning.

7. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.

8. Rør ikke ved ting fra frostrummet med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte apparatet for direkte sollys i længere tid.
10. Pærer (hvis apparatet er udstyret med belysning) til dette apparat er specielle pærer, kun beregnet til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. (Hvis apparatet er af Frost Free-typen)
• Dybfrostvarer må ikke nedfryses igen, når de har været optøet.
• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.
• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.
• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

- Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten.

- Brug ikke metalgenstande til at rengøre apparatet.

1) Hvis beregnet til tilslutning til vand.

• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.

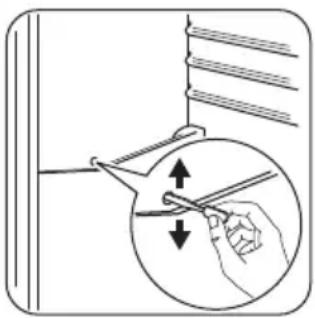

• Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Vigtigt Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.
• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

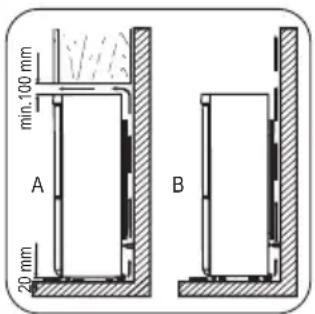

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.
• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.
• Apparatet må ikke stilles tæt på radiatorer eller komfurer.
• Sørg for, at det er muligt at komme til netstikket, när apparatet er installeret.
• Tilslut kun til drikkevandsledning (vandværksvand). ^1)

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsrialer. Apparatet må ikke bortskaffes sammen med oldningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet ⚙, kan genvanvendes.

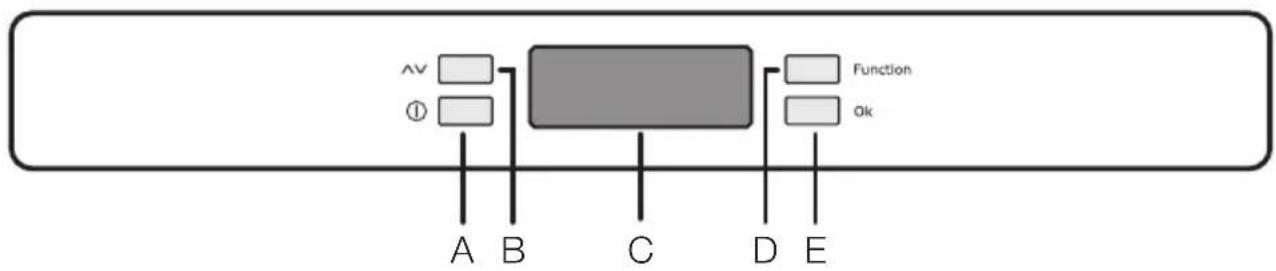

Betjeningspanel

A - Apparatets TÆND-/SLUK-knap D - Funktionsknap
B - Knap til temperaturregulering E – Bekræftelsesknap
C – Temperatur- og funktionsindikator

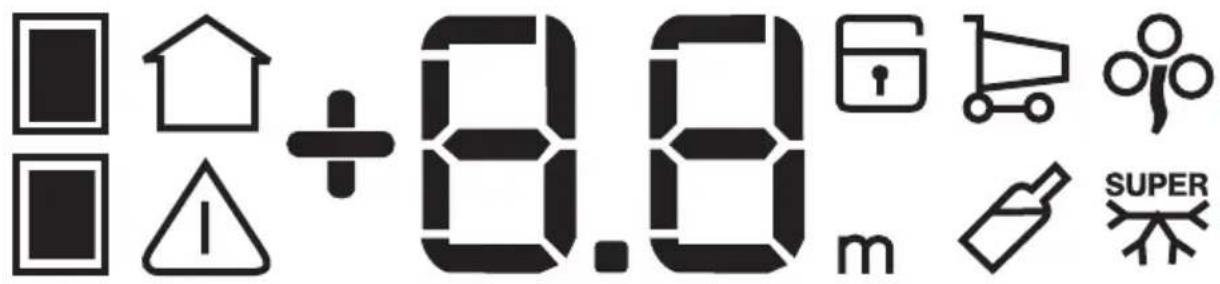

Display

Symbol for børnesikring.

Lyser, när den tilhørende køle- eller friesedel har opnået den indstillede temperatur.

m Symbol for timer-funktion.

Blinker for at gøre opmærksom på en fejl i den tilhørende køle- eller friesedel.

Symbol for Shopping-funktion.

⚠️ Alarm ved for høj temperatur. Symbol for køling af drikkevarer.

Viser omgivelsestemperaturen. Symbol for Action Freeze-funktion.

+ Indikator for positiv eller negativ temperatur. Symbol for Energisparefunktion.

88 Temperaturindikator.

Ibrugtagning

Hvis displayet ikke lyser, när stikket sættes i stikkontakten, trykkes der på knap A for at tænde for skabet.

Når der tændes for skabet, lyder alarmen, og temperaturvisningen blinker.

"Alarm ved for høj temperatur". Symbolet ⚠ blinker stadig, og temperaturindikatoren ⚡ viser den højeste temperatur, der er målt.

Vælg funktionen Energispare for at få korrekt opbevaring med følgende faste indstillinger:

+5 °C i køleskabet

-18 °C i fryseren

- Vent med at lægge madvarer i fryseren, indtil temperaturen er nede på -18 °C.

- Se afsnittet "Temperaturindstilling" for at ændre temperaturen.

Slukning

Sluk for skabet ved at trykke på knap A i mindst 1 sekund.

Displayet viser nedtælling af temperaturen -3-2-1.

Funktionsmenu

Tryk på knappen D for at aktivere funktionsmenuen. Hver funktion bekræftes ved at trykke på knap E. Hvis den valgte funktion ikke bekræftes i løbet af nogle sekunder, skifter displayet fra menuen til normal visning.

Følgende funktioner kan indstilles:

Vælg køleskab

Vælg fryser

Omgivende temperatur

Børnesikring

Indkøbsfunktion

∅kofunktion

SUPER Hurtigfrysning-funktion

∅ Afkøling af drikkevarer

Indstilling af temperatur

Tryk på knappen D for at vælge afdeling og derefter på knappen B for at indstille den ønskede temperatur.

Tryk på knappen E for at bekræfte valget.

Temperaturindikatoren viser temperaturen. Den indstillede temperatur vil blive nået inden for 24 timer.

Det er normalt, at der forekommer svingninger på nogle grader omkring den indstillede temperatur, og det betyder ikke, at der er noget galt med apparatet.

Funktionen giver mulighed for at holde køleskabets dør lukket i en længere periode (f.eks. sommerferien), hvor skabet er tømt, uden at der dannes dårlig lugt.

Slå Holiday-funktionen til som når du ændrer den indstillede temperatur. Temperaturindikatoren kan ændre den viste temperatur med op til + 8 °C, 1 °ad gangen. + 2 °C følges af bogstavet "H". Bekræft ved at trykke på knap (E).

Nu står køleskabet på "ferie"-funktion i energisparetilstand.

Vigtigt Køleskabet skal være tomt, når det sættes i Holiday-funktion.

Omgivelsestemperatur

Du får vist den omgivende temperatur ved at trykke på knap D (evt. flere gange), til det tilhørende symbol vises. I denne tilstand vises den omgivende temperatur. Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E.

Børnesikring

Du slår børnesikringen til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser. Så længe denne funktion er aktiveret, kan der ikke ændres nogen indstillinger med knapperne.

Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E.

Shopping (indkøbsfunktion)

Hvis det er nødvendigt at anbringe store mængder varme fødevarer i køleskabet, for eksempel efter indkøb, anbefales det at aktivere Shopping-funktionen for at køle varerne hurtigere og for at undgå at opvarme de andre fødevarer i køleskabet.

Du slår Shopping-funktionen til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem 📁. Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

Shopping afbrydes automatisk efter ca. 6 timer. Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E.

Energisparefunktion

Du slår funktionen Energispare til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem ♦

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

I denne tilstand indstilles de valgte temperaturer automatisk (+ 5 °C og - 18 °C), så der opnås de bedste betingelser for opbevaring af madvarer.

Du kan när som helst slå funktinen fra ved at ændre temperaturen i køle- eller fryseskabet.

Indfrysningsknap

Fryseren er velegnet til langtidsopbevaring af købte frostvarer og dybfrossen mad og til nedfrysning af friske madvarer.

Den maksimale mængde madvarer, der kan nedfryses i løbet af 24 timer, er angivet på typeskiltet.

Hvis du vil indfryse den mængde, der står på typeskil- tet, skal madvarerne anbringes, så de er i direkte kon- takt med den kolde overflade (fjern skuffer eller kurve). Når madvarerne indfryses i skufferne eller kurvene, vil der kunne indfryses en mindre mængde.

Ved nedfrysning af friske madvarer anbefales det at anvende Action Freeze-funktionen. Tryk på knap D (evt. flere gange), til -symbolet kommer frem.

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og i displayet vises nogle linjer i bevægelse.

Efter 24 timers indfrysning kan madvarerne lægges i selve fryseren.

Læg de madvarer, der skal fryses, i -rummet, der er det koldeste sted.

Indfrysningen tager 24 timer. I løbet af dette tidsrum må der ikke anbringes andre madvarer i fryseren.

Funktionen standser automatisk efter 52 timer.

Du kan när som helst slå funktinen fra ved at trykke på knap D, til SUPER -symbolet blinker, og derefter trykke på knap E.

Drinks Chill (afkøling af drikkevarer)

Drinks Chill-funktionen fungerer som en sikkerhedsadvarsel, när der anbringes flasker i fryseren. Du slår den til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem ⚡ .

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

Denne funktion er automatisk indstillet til at køre i 30 min. Dette kan ændres fra 1 min til 90 min ved at trykke på knap B, til det ønskede antal minutter vises.

Ved afslutningen af det valgte tidsrum er der følgende visninger:

• på indikatoren 88 blinker □symbolet

- symbolet m blinker

- symbolet ✅ blinker

- der lyder en alarm, indtil der trykkes på knap E.

Du kan när som helst slå funktionen fra ved at trykke på knap D, til det tilhørende symbol blinker, og derefter på knap E.

Alarm ved for høj temperatur

Temperaturstigninger i køle- eller fryseskabet (f.eks. på grund af strømsvigt) angives ved at:

- temperaturen blinker

- fryserens -symbol blinker

- symbolet ⚠ blinker

- alarmen lyder

- afbrydes lydsignalet

- bliver temperaturen ved med at blinke

Tryk på knap E for at slå alarmen fra. Den højeste temperatur, der er målt i skabet, vises i indikatoren 88 i nogle sekunder.

Derefter går skabet tilbage til normal funktion, hvor temperaturen i enten køle- eller fryseskabet vises.

Mens alarmen lyder, kan den afbrydes ved at trykke på knap E.

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Daglig brug

Indfrysning af ferskvarer

Fryseafdelingen er velegnet til indfrysning af friske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad.

Ved indfrysning startes lynindfrysningen mindst 24 timer før, madvarerne lægges i fryseren.

Anbring de madvarer, der skal fryses, i øverste rum.

Den maksimale mængde madvarer, der kan indfryses på 24 timer, er anført på typeskiltet indvendigt i apparatet.

Indfrysningen tager 24 timer: I dette tidsrum må der ikke lægges andre madvarer til indfrysning.

Deaktiver funktionen Lynindfrysning (se "Lynindfrysning"), när indfrysningen er slut efter 24 timer.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Vigtigt Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

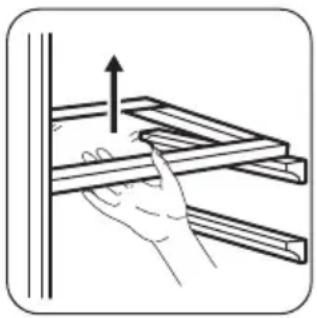

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

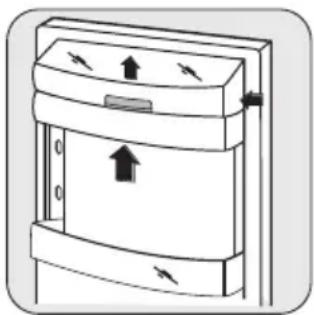

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

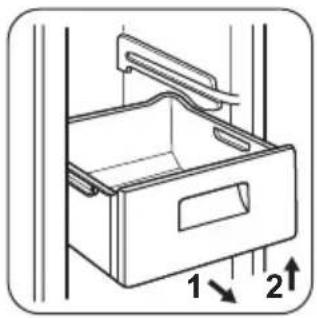

Udtagning af fryserens frysekurve

Frysekurvene har endestop, så de ikke kan glide ud ved et uheld eller falde ned. Hvis en kurv skal tages ud af fryseren, trækker du den mod dig selv, og når du har nået endestoppet, vipper du forenden af kurven opad, til den kan tages ud.

Når kurven skal sættes på plads, løfter du lidt op i kurvens forende, mens du sætter den ind i fryseren. Når du er forbi endestoppene, kan kurven skubbes på plads.

Nyttige oplysninger og råd

Normale driftslyde

• Undertiden kan der høres en svag gurglen eller boblen, när kølemidlet pumpes gennem spiralerne eller rørene. Det er normalt.
• Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulserende lyd fra kompressoren. Det er normalt.
• Varmeudvidelsen kan give pludselige knæklyde. Det er et naturligt og ufarligt fysisk fænomen. Det er normalt.

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.

Det er kun sikkert at opbevare kød på denne måde i 1-2 dage.

Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder.

Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r).

Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.

Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren.

Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

- Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;

- Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;

- Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;

- Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;

- Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;

- Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;

- Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;

- Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;

- Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden.

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;

• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;

• Åbne døren så lidt som muligt, og ikke lade den stå åben længere end højst nødvendigt.

• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.
Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.
• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
• Skyl og tør grundigt af.

Vigtigt Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksneprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Vigtigt Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrinningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet. Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

Der vil altid dannes lidt rim på hylderne i fryserrummet og rundt om øverste afdeling.

Fryseren skal afrimes, när laget af rim er 3-5 mm tykt. Rimlag fjernes på følgende måde:

• Tag stikket ud af stikkontakten, eller sluk for apparatet
• Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted
• Tag skufferne ud af fryseren
• Læg isolerende materiale rundt om skufferne, f.eks. tæpper eller aviser.

Afrimningen går hurtigere, hvis der sættes skåle med varmt vand (men ikke kogende) i fryseren.

• Løsn afløbsstudsen fra hvilestillingen, tryk den ind som vist på tegningen, og sæt den i nederste skuffe, hvor vandet kan samle sig

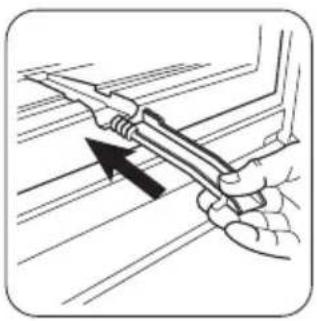

• Skrab forsigtigt isen af, när den begynder at tø op. Brug en skraber af træ eller plast
• Når al isen er smeltet, rengøres skabet og tørres af, hvorefter afløbsstudsen sættes på plads.

- Tænd atter for skabet, og læg de frosne madvarer tilbage. Det anbefales at lade apparatet køre nogle timer med termostatknappen på højeste indstilling, så det

Hvis noget går galt

hurtigst muligt får den rette opbevaringstemperatur.

Vigtigt Brug aldrig skarpe metalgenstande til at skrabe rim af fordamperen. Det kan beskadige den. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Bemærk Inden fejlfinding skal stikket tages ud af kontakten.

Fejl, der ikke er nævnt i denne brugsanvisning, må kun afhjælpes af en autoriseret installatør eller anden fagmand.

Vigtigt Der kommer lyde under normal drift (kompressor, kølekredsløb).

Fejl Mulig årsag Løsning
Apparatet støjer.	Apparatet står ikke stabilt.	Se efter, om apparatet står stabilt (alle fire stilleben skal hvile på gulvet).
Kompressoren kører hele ti-den.	Termostatknappen står muligvis for-kert.	Vælg en højere temperatur.
	Døren er ikke lukket korrekt.	Se under "Lukning af døren".
	Døren er blevet åbnet for tit.	Lad ikke døren stå åben længere end nødvendigt.
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetem-peratur, før de sættes i skabet.
Der er for høj rumtemperatur. Sænk rumtemperaturen.
	Indfrysningsfunktionen er slået til.	Se under "Indfrysningsknap".
Der løber vand ned ad bag-pladen i køleskabet.	Under automatisk afrimning smelter rim på bagpladen.	Det er korrekt.
Der løber vand ind i køleska-bet.	Afløbet til afrimningsvand er tilstop-pet.	Rens afløbet.
Madvarer blokerer, så vandet ikke kan løbe ned i vandbeholderen.		Sørg for, at madvarerne ikke rører bagpladen.
Vandet løber ud på gulvet. Afrimningsvandet løber ikke fra aflø-bet og ned i beholderen over kom-pressoren.		Sæt afløbet til afrimningsvand på for-damperbeholderen.
Fejl Mulig årsag Løsning
Der er for meget rim og is. Madvarerne er ikke pakket godt nok ind.		Pak maden rigtigt ind.
	Døren er ikke lukket korrekt.	Se under "Lukning af døren".
Termostatknappen står muligvis forkert.		Vælg en højere temperatur.
Temperaturen i skabet er for høj.	Døren er ikke lukket korrekt. Se under "Lukning af døren".
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetemperatur, før de lægges i skabet.
Der er lagt for store mængder mad i på samme tid.		Læg mindre mad i ad gangen.
Temperaturen i køleafdelingen er for høj.	Der er ingen cirkulation af kold luft i apparatet.	Sørg for, at der er cirkulation af kold luft i apparatet.
Temperaturen i fryseren er for høj.	Madvarerne ligger for tæt på hinanden.	Læg madvarerne, så den kolde luft kan cirkulere.
Apparatet virker ikke.	Der er slukket for apparatet.	Tænd for apparatet.
	Stikket er ikke sat rigtigt i kontakten.	Sæt stikket helt ind i kontakten.
Der er ingen strøm til apparatet.	Der er ingen strøm i stikkontakten.	Prøv at tilslutte et andet elektrisk apparat til den pågældende stikkontakt. Kontakt en autoriseret installatør.
Pæren lyser ikke. Pæren er i standby. Luk og åbn lågen.
	Pæren er sprunget.	Se under "Udskiftning af pæren".

Kontakt nærmeste mærkeværksted, hvis ovenstående råd ikke løser problemet.

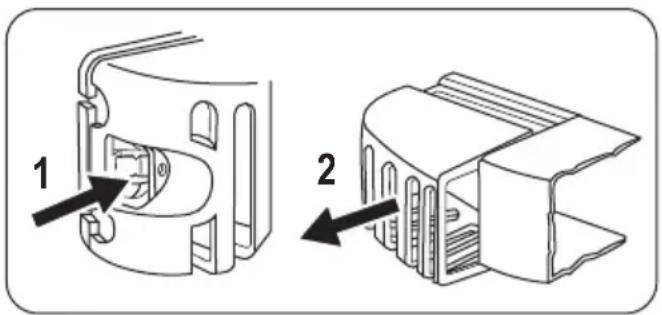

Udskiftning af pæren

1. Kobl maskinen fra strømforsyningen.
2. Skub den bevægelige del, for at hægte lampedækslet af (1).
3. Fjern lampedækslet (2).
4. Udskift pæren med en, der har samme effekt, og som er specielt beregnet til husholdningsapparater.
5. Monter lampedækslet.
6. Tilslut apparatet.
7. Åbn døren. Se efter, at pæren lyser.

1. Rengør dørpakningerne.
2. Justér døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt service-centret.

Mål
Højde 1750 mm
Bredde 595 mm
Dybde 658 mm
Temperaturstigningstid 20 h
Spænding 230 - 240 V
Frekvens 50 Hz

De tekniske specifikationer fremgår af typeskiltet indvendig i apparatet, på venstre væg, samt af energimærket.

Installation

Bemærk Læs afsnittet "Om sikkerhed"

omhyggeligt, før apparatet installeres for at

forebygge ulykker, og sikre at det bruges korrekt.

Opstilling

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klima-klasse	Omgivelsestemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Placering

Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring kabinettets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets toplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af kabinettet.

Advarsel Det skal være muligt at koble apparatet fra lysnettet. Der skal derfor være let adgang til

stikket efter installationen.

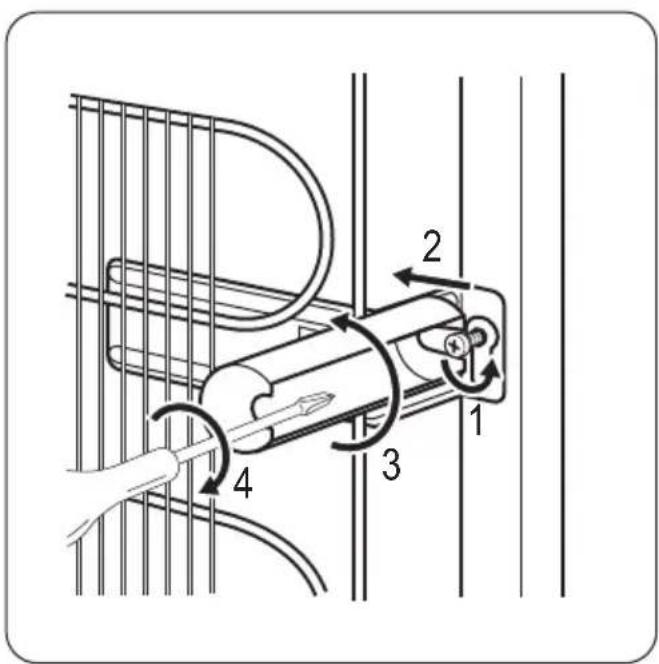

Afstandsstykker, bagpå

De to afstandsstykker findes i posen med dokumentation.

Fremgangsmåde när du monterer afstandsstykkerne:

1. Løsn skruen.
2. Sæt afstandsstykket fast under skruen.
3. Drej afstandsstykket til den højre position.
4. Stram skruerne igen.

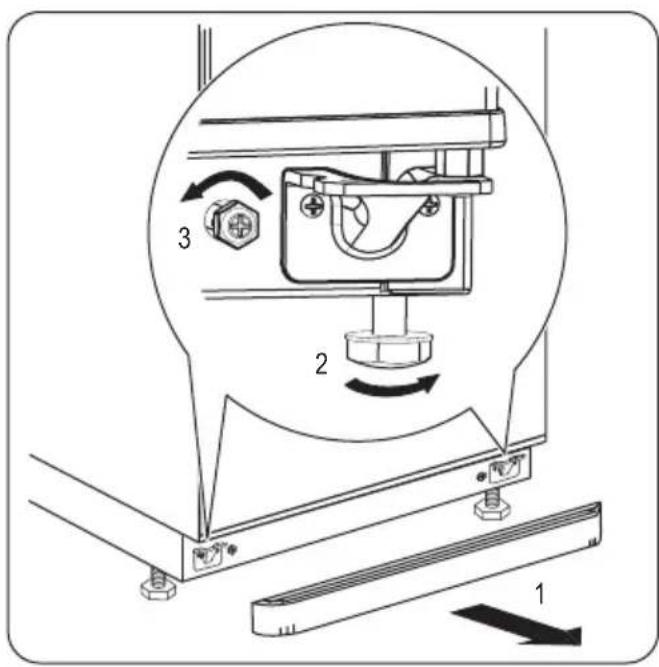

Nøjagtig nivellering forebygger rystelser og støj fra apparatet under drift. Gør følgende for at indstille apparatets højde:

1. Fjern soklen i bunden på apparatets forside (1).
2. Løsn eller stram de to forreste justerbare ben (2).
3. Løsn eller stram skruen (3) for at justere baghjulet.
4. Sæt soklen på.

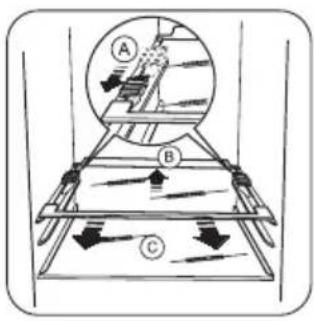

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan läses fast under transport.

De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pilen (A).
2. Løft bagenden af hylden op, og tryk den fremad, til den er frigjort (B).
3. Fjern stoppene (C).

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.

Apparatet er i overensstemmelse med følgende. EU-direktiver.

Vending af dør

Advarsel Inden der udføres nogen form for arbejde på skabet, skal stikket altid tages ud af akten.

Vigtigt Under de følgende operationer anbefales det at få en hjælper til at holde godt fast i skabets døre, mens arbejdet udføres.


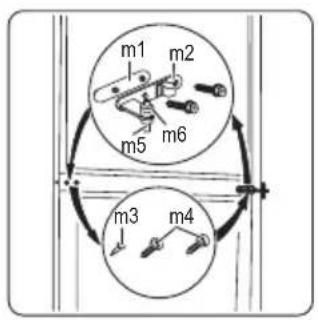

• Åbn døren. Skru det midterste hængsel (m2) af. Fjern afstandsstykket (m1).
• Fjern afstandsstykket (m6), og sæt det på den anden side af hængseltappen (m5).
• Tag dørene af.
• Fjern venstre pal i dækslet på midterste hængsel (m3,m4), og flyt den over på modsatte side.
• Sæt tappen til midterste hængsel (m5) i det venstre hul i nederste dør.

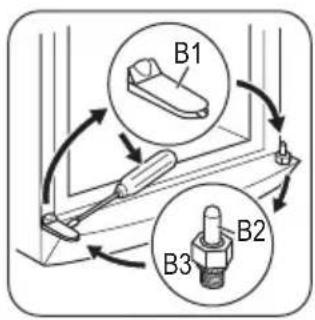

• Brug værktøj til at fjerne dækslet (B1).
• Skru nederste hængseltap (B2) og afstandsstykket (B3) af, og placer dem i modsatte side.
• Sæt dækslet (B1) på plads i modsatte side.

• Fjern propperne (1) på oversiden af begge døre, og flyt dem over på den anden side.
• Sæt nederste dør på nederste hængseltap (B2).
• Sæt det midterste hængsel (m2) i det venstre hul i nederste dør.

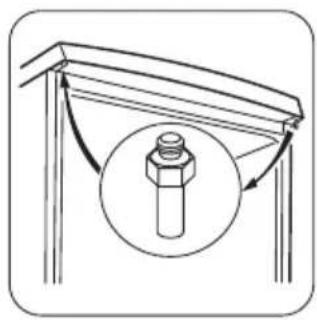

• Skru øverste hængsel- tap af, og monter den på den modsatte side.
• Sæt øverste dør på øverste hængseltap.
• Sæt øverste dør på midterste hængseltap (m5), idet begge døre holdes lidt på skrå.
• Skru midterste hængsel (m2) fast. Husk plastafstandsstykket (m1).

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
  • Dørkanterne flugter med skabets sider.
• Den magnetiske pakning slutter tæt til kabinettet.
  • Døren åbner og lukker rigtigt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv.

Kontakt Electrolux A/S, hvis du ikke selv vil vende døren. Electrolux A/S kan ændre dørens åbningsretning mod betaling.

Skån miljøet

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at

forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Sisällys

Så snart apparatet er slått på er det i alarm-modus, temperaturvisningen blinker, og det høres et lydsignal.

Trykk på tast (E), og lydsignalet slutter (les også avsnittet om "unormal temperatur-alarm"), symbolet ⚠ blinker fremdeles og den varmeste temperaturen som er nädd ⏻B vises.

Samtidig vises en nedtelling for temperatur fra -3 -2 -1.

Funksjonsmeny

Barnesikringsfunksjonen aktiveres hvis du trykker på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne ☐.

Når du vil fryse ferske matvarer, må du aktivere hurtig-frys-funksjonen. Trykk på tast (D) (flere ganger hvis nødvendig) til SUPER -indikatoren vises.

- det høres et lydsignal til du trykker på tast (E)

- det høres et lydsignal

Små stykker kan også tilberedes mens de ennå er frosne, direkte fra fryseren: I så fall tar tilberedningen lengre tid.

Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.

Installet dette apparatet på et sted der romtemperatu- ren samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

Klima-klasse	Romtemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T	+16°C til + 43°C

Lokalitet

Slik monterer du avstandsstykkene:

1. Løsne skruen.
2. Fest avstandsstykket under skruen.
3. Drei avstandsstykket til riktig stilling.
4. Stram skruene.

Fjerne hyllestopperne

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter.

Kontakt en faglært elektriker.

Dette apparatet er i overensstemmelse med EU-direktiver.

Funktionen Infrysning
