BRUGSANVISNING S 5132 QLIMA

Tillykke med købet af Qlima-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt.

Læs denne brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget.

På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl og 4 års garanti på kompressoren. Vi håber, du får glæde af dit airconditionanlæg.

Med venlig hilsen,

PVG Holding b.v.

Kundeserviceafdelingen

1. LÆS BRUGSANVISNINGEN, F∅R ANLÆGGET TAGES I BRUG.

2. KONTAKT FORHANDLEREN, HVIS DU HAR SP∅RGSMÅL.

DK

2

INDHOLD

A. SIKKERHEDSANVISNINGER

B. OVERSIGT OVER DELENE

C. DRIFTSTEMPERATUR

D. BRUG AF FJERNBETJENING

E. Manuel betjening (uden fjernbetjening)

F. OPTIMAL DRIFT

G. JUSTERING AF LUFTSTRÖMMENS RETNING

H. SÄDAN FUNGERER AIRCONDITIONANLÄGGET

I. VEDLIGEHOLDELSE

J. TIP TIL DRIFT

K. TIP TIL FEJLFINDING

L. GARANTIBETINGELSER

M. TEKNISKE DATA

LÆS DENNE BRUGSANVISNING

I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligeholdelse af airconditionanlægget. Du kan finde mange svar på almindelige problemer i kapitlet Tip til fejlfinding. Hvis du først gennemlæser kapitel K, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service.

DK

A SIKKERHEDSANVISNINGER

Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 220-240 V\~/ 50 Hz. Modellerne 4.8kW skal tilsluttes direkte til spændingskilden med strømledningen.

VIGTIGT

• Enheden SKAL altid være jordforbundet. Hvis strømforsyningen ikke er jordforbundet, må enheden ikke tilsluttes. Stikket skal altid være lettilgængelig, når enheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.
• Varmepumper indeholder køle gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret køle teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal efterses og leak søges minimum en gang om året af en autoriseret køleteknikker. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.

Kontrollér følgende ting, før anlægget tilsluttes:

• Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet.
• Stikkontakten og strømforsyningen skal være egnet til den spænding, der er angivet på typeskiltet.
• Stikket på anlæggets kabel skal passe ind i stikkontakten.
• Anlægget skal placeres og monteres på et stabilt underlag.

DK

Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved håndtering af elektrisk udstyr.
• Dæk aldrig luftindtaget og -udtaget til.
• Anlægget må ikke komme i kontakt med kemikalier.
• Undgå at sprøjte vand på anlægget eller nedsænke det i vand. Sluk apparatet, og tag stikket ud af stikkontakten, hvis der kommer vand i den indendørs enhed.
• Undlad at stikke hænder, fingre eller genstande ind i anlæggets åbninger.
• Som med alt andet elektrisk udstyr skal du være opmærksom, når der er børn i nærheden af anlægget.
• Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller forhandleren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlæg.
• Tag altid stikket ud af stikkontakten, når anlægget ikke er i brug.
• Anlægget må ikke tændes eller slukkes ved at sætte stikket i stikkontakten eller tage det ud af stikkontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.
• Undlad at tildække airconditionanlægget, mens det kører. Afbryd strømmen, inden enheden åbnes.
• Træk altid stikket ud af stikkontakten eller afbryd strømmen, när klimaanlægget rengøres eller vedligeholdes.
• Undlad at placere gasbrændere, gasovne eller brændevne i luftstrømmen.
• Undlad at betjene eller berøre airconditionanlægget med våde hænder.
• Bemærk, at den udendørs enhed støjerunder brug, og at denne støj kan overskride de lokale støjgrænser. Det er brugerens ansvar at sørge for, at udstyret overholder den

DK

lokale lovgivning.

• Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.
• Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet.
• Det frarådes at opholde sig i den direkte luftstrøm.
• Drik aldrig kondensvandet fra klimaanlægget.
• Anlægget kan ikke modificeres.
• Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten, dens kundeserviceafdeling eller af personer med tilsvarende kvalifikationer for at forebygge fare.
• Dette apparat kan bruges af børn fra 8 år og af personer med reducerede fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de dermed forbundne farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden vejledning.

VIGTIGT!

• Brug aldrig enheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.
• Hvis anvisningerne ikke følges, kan enhedens garanti bortfalde.

Bemærkning om fluorerede gasser

1. Denne aircondition-enhed indeholder fluorerede gasser. For specifikke oplysninger om mængden og gassens type, henvises til den relevante mærkat på selve enheden.
2. Installation, service, vedligeholdelse og reparation af denne enhed skal udføres af en autoriseret tekniker.
3. Afinstallation og genbrug af produktet skal udføres af en autoriseret tekniker.
4. Hvis systemet har et system til lækage-registrering installeret, skal det kontrolleres for lækager mindst hver 12. måned.
5. Når enheden er kontrolleret for lækager, anbefales korrekt journalføring af alle kontroller.
6. Denne aircondition-enhed er en hermetisk lukket enhed, der indeholder fluorerede gasser.

B OVERSIGT OVER DELENE

INDEND∅RS ENHED Indendørs enhed

① ② Frontpanel ③ Louver ④ Visningsvindue ⑤ Fjernbetjening ④ #S ENHED Udendørs enhed ⑥Tilslutningsrør, afløbsslange ⑦ Luftindtag (på siden og på bagsiden) ⑧ Luftudtag

① Luftfilter (trække ud)

Tilslutningsrør medfølger ikke)

BEMÄRK!

Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

DK

FUNKTIONSINDIKATORER PÅ DEN INDEND∅RS ENHEDS DISPLAY

• TIMER ON er indstillet
- FRESH, SWING, TURBO eller SILENCE-funktioner er tændt

• TIMER OFF er indstillet
- FRESH, SWING, TURBO eller SILENCE-funktioner er slukket

cF ved afrimning (køle- og varmeenheder)

dF når funktionen antikoldluft er tændt (køle- og varmeenheder)

5C när enheden er selvrensende (nogle enheder)

FP när frostbeskyttelse er tændt (nogle enheder)

når trådløs kontrolfunktion er aktiveret (nogle enheder)

88 når ∅KO-funktionen (nogle enheder) er aktiveret, så oplyses 88 gradvist en efter en som E -- C-- O -- indstil temperatur -- E ..... i intervaller af et sekund

Afkøling, opvarmning og affugtning er mest effektivt ved følgende indendørs- og udendørstemperaturer.

Temperatur\Funktion	Afkøling	Opvarmning	Affugtningsdrift
Rumtemperatur	17°C - 32°C	0°C - 30°C	10°C - 32°C
Udendørstemperatur	-25°C - 50°C	-25°C - 30°C	0°C - 50°C

FORSIGTIG

• Når klimaanlægget anvendes ved temperaturer, som er anderledes end de ovenfor nævnte, kan bestemte sikkerhedsfunktioner træder i kraft, som kan forårsage, at enheden ikke længere fungerer korrekt.
• Hvis airconditionanlægget kører i et rum med en relativ luftfugtighed på over 80 %, kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed.
• For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke døre og vinduer, när du bruger kølings- eller varmefunktionen.

DK

8

©

D BRUG AF FJERNBETJENING

BEMÄRK!

• Ret altid fjernbetjeningen mod modtageren på den indendørs enhed, og sørg for, at der ikke er forhindringer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.
• Afstanden mellem fjernbetjeningen og anlægget må maksimalt være 6-7 meter.

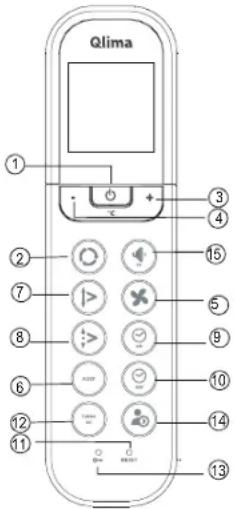

Oversigt over funktionsknapperne på fjernbetjeningen

Qlima ① ② ⑦ ⑧ ⑥ ⑫ ⑪ ③ ④ ⑤ ⑨ ⑩ ⑭ ⑭ ⑬ ⑬ ⑬ ⑬

① Knappen On/Off (Tænd/sluk): Tryk på denne knap for at starte anlægget. Tryk på knappen igen for at standse anlægget.
② Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefølgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

AUTO —KOLING —AFFUGTNING —VARME —VENTILATOR —

③ Knappen + : Tryk på denne knap for at øge indstillingen for indendørstemperaturen til max. 30 °C.

④ Knappen - : Tryk på denne knap for at reducere indstillingen for indendørstemperaturen til min. 17 °C.

⑤ Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefølgen Auto, Lav, Middel, Høj og tilbage til Auto. Når du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den.

⑥ Knappen SLEEP: Tryk på denne knap for at skifte til energibesparende tilstand. Tryk på knappen igen for at annullere. Denne funktion, som kun kan bruges i kombination med afkølings-, opvarmnings- eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1°C per time i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

⑦ Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappen igen for at stoppe drejningen.

⑧ Knappen Air Direction (Luftstrøm): Tryk på denne knap for at ændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkel ændres med 6 grader for hvert tryk på knappen. Når luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeeffekt, ændres drejningsret-

DK

ningen automatisk. Der vises ikke noget symbol på displayet, när du trykker på denne knap.

⑨ Knappen Timer On (Timeraktivering): Tryk på denne knap for at aktivere automatisk timerstyret drift. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram.
⑩ Knappen Timer Off (Timerslukning): Tryk på denne knap for at aktivere automatisk timerstyret slukning. Hver tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram.
⑪ Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og funktionerne stilles tilbage til de oprindelige indstillinger.
⑫ Knappen TURBO / Knappen Active Clean: Hvis du trykker på denne knap i tilstanden COOL, skifter airconditionanlægget til kraftig afkøling. Tryk igen for at annullere funktionen TURBO. Når du trykker på denne knap (> 2 sek.), skifter enheden til tilstanden for rensning af airconditionanlæg (Active Clean). En komplet proces startes, hvor den indvendige side af fordamperen renses for at reducere væksten af bakterier. Når denne funktion aktiveres, annulleres alle timerindstillinger. Tilstanden for rensning af airconditionanlægget stoppes ved at trykke på knappen (> 2 sek) igen.
⑬ Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjeningen kan ikke bruges til andre funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK.
⑭ Knappen LED DISPLAY / FOLLOW ME: Belysningen i fjernbetjeningens skærm tændes ved at trykke på denne knap. Belysningen slukkes automatisk, hvis der ikke trykkes på nogen knapper inden for 3 sekunder (gælder ikke for enheder, som ikke er udstyret med denne funktion).

Når du trykker i mere end 2 sekunder, aktiveres FOLLOW ME-funktionen. Tryk i mere end 2 sekunder igen for at deaktivere.

⑮ Knap for lav lyd/forhindring af indendørs tilfrysning: Tryk på denne knap for at reducere det indendørs lydtryksniveau til 21 dB(A). Indendørsenhedens ventilatorhastighed reduceres til laveste niveau. Når der trykkes på denne knap (> 2 sekunder), går enheden i frostforebyggelsestilstand. Enheden tilsidesætter indstillingen for indendørstemperatur og stiller temperaturen til ca. 8 °C. På den måde forebygges dannelse af frost indendørs, når det er koldt, med det lavest mulige energiforbrug. Når denne tilstand er valgt, viser displayet på den indendørs enhed "FP". Knappen kan kun betjenes, når opvarmningsfunktionen er aktiveret. Tryk på knappen igen for at deaktivere frostforebyggelsestilstand.

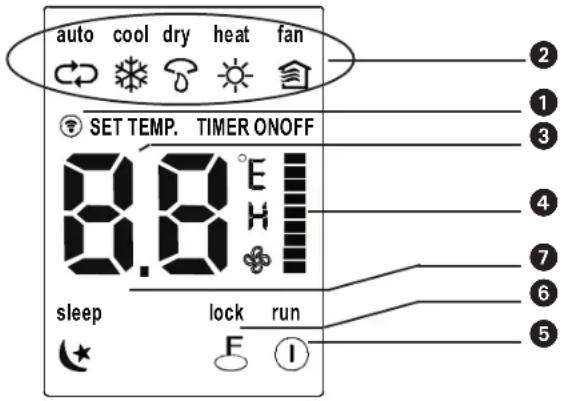

Oversigt over indikatorerne på fjernbetjeningen og deres funktion

auto cool dry heat fan SET TEMP. TIMER ONOFF 8.81 sleep lock run F I

DK

10

Display

① Sendeindikator: Denne indikator lyser, när fjernbetjeningen sender et signal til den indendørs enhed.
② Indikator for driftstilstand: Når du trykker på knappen MODE, vises den aktuelle driftstilstand – AUTO COOL DRY, HEAT (køn enheder med VARMEPUMPE), FAN.
③ Indikator for temperature/timerdisplay: I dette område vises den indstillede temperature (17°C \~ 30°C). I tilstanden FAN vises der ikke noget. I tilstanden TIMER vises ON- og OFF-indstillingerne for timeren.
④ Ventilatorhastighedsindikator: Tryk på knappen FAN SPEED for at vælge den ønskede ventilator hastighedsindstilling (Automatisk – lav – mellem I – høj I). Dit valg vises i LCD-vinduet med undtagelse af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO, når driftstilstanden enten er AUTO eller DRY (affugtning).
⑤ ON/OFF-indikator: Dette symbol vises, när du tænder for enheden vha. fjernbetjeningen, og forsvinder, när du slukker for enheden. Tryk på knappen ON/OFF for at rydde displayet.
⑥ Låseindikator: LOCK-displayet vises, när du trykker på knappen LOCK. Tryk på knappen LOCK for at rydde displayet.
⑦ Dvaledisplay: Vises på displayet i dvaletilstand (SLEEP). Tryk på knappen SLEEP, for at fjerne dvaledisplayet.

BEMÄRK!

For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

Brug af fjernbetjeningen

Isætning/udskiftning af batterier

Brug to alkaliske batterier (AAA/LR03).

Brug aldrig genopladelige batterier.

1. Fjern batteridækslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dækslet.
2. Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.
3. Sæt dækslet på igen ved at skubbe det på plads.

BEMÄRK!

• Når batterierne fjernes, slettes alle programmerede indstillinger i fjernbetjeningen. Når der er isat nye batterier, skal fjernbetjeningen programmeres igen.
• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.
• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.
• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 måneder.
• Udskift batterierne, när den indendørs enhed ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke tændes.
• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

AUTOMATISK drift

Når airconditionanlægget er driftsklart (kontrollér, at apparatet er sluttet til, og om der er strøm), skal du tænde for det. Driftsindikatoren på displayet på den indendørs enhed begynder at blinke.

1. Tryk på knappen Mode (Indstilling) til vælge Auto.
2. Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.
3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den

DK

11

indendørs enheds display tændes. Ventilatorhastigheden styres automatisk.

1. Tryk på knappen On/Off (Tænd/sluk) igen for at standse anlægget.

BEMÄRK!

• I AUTO-tilstanden vælger klimaanlægget automatisk drifttilstandene "Afkøling", "Ventilation" eller "Opvarmning" i henhold til målte forskel mellem den faktiske rumtemperatur og temperaturen, som er indstillet på fjernbetjeningen.
• Hvis auto-tilstand ikke giver en behagelig temperatur, kan du vælge den ønskede tilstand manuelt.

K∅LE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilsidesætte indstillingerne ved at vælge tilstanden køling, affugtning, varme eller ventilator ved hjælp af knappen ②.
2. Tryk på knappen + eller - (knappen ③ eller ④) for at indstille den ønskede rumtemperatur.
3. Tryk på knappen Fan (Ventilator) ⑤ for at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.
4. Tryk på knappen On/Off (Tænd/sluk) ① Driftsindikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) ① igen for at standse anlægget.

BEMÄRK!

Ventilatortilstand kan ikke bruges til at styre temperaturen. I denne tilstand kan du kun vælge trinene 1, 3 og 4.

AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) ② for at vælge affugtningstilstanden.
2. Tryk på knappen + eller - (③ eller ④) for at indstille den ønskede temperatur.
3. Tryk på knappen On/Off (Tænd/sluk) ①. Driftsindikatorerne tændes, og airconditionanlægget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) ① igen for at standse anlægget.

BEMÄRK!

På grund af forskellen mellem den temperatur, der er indstillet på enheden, og den faktiske rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre uden køle- og vantilatorfunktion.

TIMERDRIFT

Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (⑨ og ⑩) bruges til at indstille, hvor-når timeren skal tænde og slukke for anlægget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sådan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) ⑨. Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for start af anlægget, og symbolet "h" vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.
1.2 Tryk på knappen Timer On (Timeraktivering) ⑨ igen for at bekræfte det ønskede starttidspunkt.
1.3 Når du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

2. Sådan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) ⑩. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlægget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

DK

12

2.2 Tryk på knappen Timer Off (Timerslukning) ⑩ igen for at bekræfte det ønskede stoptidspunkt.
2.3 Når du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

Airconditionanlægget skal starte om 6 timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet "h" vises på displayet
2. Tryk på knappen TIMER ON for at vise "6:0h" på displayet
3. Vent et sekund, hvorefter det digitale display viser temperaturen igen. Indikatorlampen "TIMER ON" lyser, og funktionen er aktiveret.
4. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet "h" vises på displayet
5. Tryk på knappen TIMER ON for at vise "6:0h" på displayet
6. Vent et sekund, hvorefter det digitale display viser temperaturen igen. Indikatorlampen "TIMER ON" lyser, og funktionen er aktiveret.

Kombineret timer

(indstilling af både ON- og OFF-timere samtidig)

(ON --> Stop --> Start anlægget)

Denne funktion er praktisk, når du vil stoppe airconditionanlægget, når du er gået i seng, og starte det igen om morgenen, nå du vågner, eller kommer hjem igen.

Eksempel:

Airconditionanlægget stoppes 2 timer og starter igen 10 timer efter den indstillede start.

1. Tryk på knappen TIMER OFF.
2. Tryk på knappen TIMER OFF igen for at se "2.0h" på TIMER OFF-displayet
3. Tryk på knappen TIMER ON
4. Tryk på knappen TIMER ON igen for at vise "10h" på TIMER ON-displayet
5. Vent et sekund, hvorefter det digitale display viser temperaturen igen. Indikatorlampen "TIMER ON OFF" lyser, og funktionen er aktiveret.

BEMÄRK!

• Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).
• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.
• Indstillingstiden er en relativ tid, dvs. at denne tid er baseret på tidsforskellen mellem den faktiske tid og den indstillede tid.

ADVARSEL!

• Fjernbetjeningen må ikke udsættes for høje temperaturer og stråling.
• Modtageren på den indendørs enhed må ikke udsættes for direkte sollys, da det kan medføre funktionsfejl.

DK

13

E MANUEL BETJENING (UDEN FJERNBETJENING)

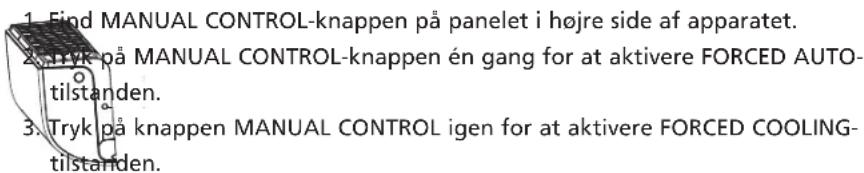

Sådan betjener du dit apparat uden fjernbetjeningen

Hvis din fjernbetjening ikke virker, kan dit apparat betjenes manuelt ved hjælp af knappen MANUAL CONTROL på indendørsenheden. Bemærk, at manuel betjening ikke er en langsigtet løsning, og det anbefales stærkt at betjene apparatet med fjernbetjeningen.

F∅R MANUEL BETJENING

Apparatet skal slukkes, før det betjenes manuelt.

Sådan betjenes dit apparat manuelt:

1. Find MANUAL CONTROL-knappen på panelet i højre side af apparatet. 2. Tryk på MANUAL CONTROL-knappen én gang for at aktivere FORCED AUTO-tilstanden. 3. Tryk på knappen MANUAL CONTROL igen for at aktivere FORCED COOLING-tilstanden.

1. Tryk på MANUAL CONTROL-knappen en tredje gang for at slukke for apparatet.

FORSIGTIG

Den manuelle knap er kun beregnet til test og nøddrift. Brug venligst ikke denne funktion, medmindre fjernbetjeningen er blevet væk, og det er absolut nødvendigt. For at genoprette normal drift, skal du bruge fjernbetjeningen til at aktivere apparatet.

F OPTIMAL DRIFT

For at opnå optimal drift skal nedenstående overholdes:

• Justér luftstrømmens retning korrekt, så den ikke er rettet direkte mod personer.
• Justér temperaturen, så det optimale komfortniveau opnås. Anlægget må ikke indstilles til for høje temperaturer.
• Luk døre og vinduer, da den ønskede effekt i modsat fald kan blive reduceret.
• Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe airconditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forhindringer, som blokerer luftstrømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne nå airconditionanlægget uhindret.
• Rengør luftfiltret jævnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at rengøre filtrene hver anden uge.
• Anlægget må ikke anvendes med det vandrette luftspjæld i lukket tilstand.

DK

14

G JUSTERING AF LUFTSTRÖMMENS RETNING

• Klimaanlæggets udgående luftstrømsretning kan indstilles ved at indstille de horisontale og vertikale lameller.
• Indstil retningen på lamellerne sådan, at luftstrømmen ikke blæser direkte på personer.
• Sørg for, at den udgående luftstrøm når hele rummet for at forhindre temperaturforskelle i rummet.
• De vertikale lameller kan indstilles med fjernbetjeningen.
• De horisontale lameller skal indstilles manuelt.

Håndtag

Indstilling af vertikal luftstrømsretning (op - ned)

Udfør denne handling, når klimaanlægget er i drift.

Brug fjernbetjeningen til at indstille de vertikale lameller. Tryk på knappen “AIR DIRECTION” ⑧ på fjernbetjeningen. Lamellerne indstilles med 6° for hvert tryk på knappen.

Sådan drejes luftstrømmens retning automatisk (op-ned)

Denne procedure skal udføres, mens anlægget kører.

• Tryk på knappen Swing (Drej) ⑦ på fjernbetjeningen.
• Funktionen afbrydes ved at trykke på knappen Swing (Drej) ⑦ igen. Tryk på knappen Air Direction (Luftstrøm) ⑧ for at låse luftspjældet i den ønskede position.

FORSIGTIG!

Pas på ikke at komme til at berøre ventilatoren bag de lodrette luftspjæld!

Indstilling af horisontal luftstrømsretning (venstre - højre)

Flyt manuelt de horisontale lamellers greb i midten for at justere ønsket luftstrøm.

FORSIGTIG

• Knapperne "AIR DIRECTION" og "SWING" fungerer ikke, när klimaanlægget er deaktiveret (heller ikke när "TIMER ON" er indstillet).
• Lad ikke klimaanlægget kører lang tid i drifttilstanden "Afkøling" eller "Tør" med luftstrømmen rettet nedad. Der kan så dannes kondens på de vertikale lameller, som kan lække.
• Flyt ikke de vertikale lameller manuelt. Brug altid knap ⑧ "AIR DIRECTION" eller knappen "SWING" ⑦. Det kan forstyrre funktionen, hvis luftspjældet flyttes manuelt. Sluk og tænd klimaanlægget igen, hvis de vertikale lameller ikke fungerer korrekt.
• Når klimalægget tændes med det samme efter at det har været slukket, er det muligt, at de vertikale lameller ikke bevæges i ca. 10 sekunder.
• Lad ikke enheden kører med de horisontale lameller i lukket position.

DK

H SÅDAN FUNGERER AIRCONDITIONANLÆGGET

K∅LING

VARME

Koing Ventilator Kaling Ventilator Kaling Ram tempo ratur Indall temperature Tid

AFFUGTNING

AUTOMATISK DRIFT

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbetjeningen), vælger det automatisk K∅LING, OPVARMNING eller drift med VENTILATOR, afhængigt af hvilken temperatur du har indstillet samt rumtemperaturen.
• Airconditionanlægget styrer automatisk rumtemperaturen, så den holdes omkring det temperaturpunkt, du har indstillet.
• Hvis AUTO-tilstand ikke giver en behagelig temperatur, kan du vælge de ønskede indstillinger manuelt.

DVALE/∅KONOMIDRIFT

- Denne funktion, som kun kan bruges i kombination med afkølings-, opvarmnings- eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1°C per time i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

AFFUGTNINGSDRIFT

• I affugtningstilstand vælger airconditionanlægget automatisk affugtningsfunktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.
• Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktivering af kølefunktionen eller ventilatoren. Ventilatorhastigheden styres automatisk.
• Under normal drift affugter airconditionanlægget også luften.

BEMÄRK!

Når airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat måler en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhængigt af hvor meget fugt der produceres i rummet (madlavning, mennesker mv.)

DK

16

| VEDLIGEHOLDELSE

ADVARSEL!

• Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten før rengøring.
• For 4.8kW: afbryd strømmen til klimaanlægget.

Fortyder 5 4

Rengøring af den indendørs enhed og fjernbetjeningen

• Tør den indendørs enhed og fjernbetjeningen af med en tør klud.
• Hvis den indendørs enhed er meget snavset, kan du bruge en klud, der er vredet hårdt op i koldt vand.
• Den indendørs enheds frontpanel kan tages af og rengøres med vand. Tør efter med en tør klud.
• Brug ikke klude, der er forbehandlet med kemikalier, eller en støveklud til at rengøre enheden.
• Brug ikke benzin, fortynder, polermiddel eller lignende opløsningsmidler til rengøring. Disse midler kan få plastoverfladen til at revne eller deformere.

Rengøring af luftfilteret

Et tilstoppet luftfilter reducerer anlæggets køleeffekt. Filteret skal rengøres hver anden uge.

1. Luftfilteret er under det øverste luftindløbsgitter.
2. Tag fat om flappen for enden af filteret, løft den op, og træk den mod dig selv.
3. Tag skærmfilteret af den indendørs enhed.
4. Rengør skærmfilteret hver anden uge.

5. Rengør skærmfilteret med en støvsuger eller med vand.

6. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubehagelig lugt, når det først er beskidt. På det tidspunkt skal filteret udskiftes (fås hos forhandleren). Det anbefales at skifte dette aktive kulfilter to gange om året.

7. Det grønne 3M HAF-filter viser klare tegn på at være beskidt på og i filteret, når det er beskidt. Når filteret er blevet beskidt, kan det ikke rengøres og skal udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter to gange om året.

Det anbefales at udskifte filteret

1. Når det aktive kulfilter og 3M HAF-filteret i filterholderen på skærmfilteret er blevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget.
2. Kontrollér, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden.
3. Sæt luftfilteret på plads igen.
4. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filtret på plads.

Vedligeholdelse

Hvis enheden skal køre i tomgang i lang tid, skal du gøre som følger:

1. Lad ventilatoren køre i cirka 6 timer, for at anlægget kan tørre indvendigt.
2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Ved anvendelse af model 4.8kW skal strømmen afbrydes. Tag batterierne ud af fjernbetjeningen.
3. Den udendørs enhed kræver jævnlig vedligeholdelse og rengøring. Dette må kun gøres af en autoriseret airconditiontekniker.

Kontrol før drift

• Kontrollér, at ledningerne ikke er defekte eller frakoblede.
• Kontroller, om luftfiltrene er anbragt.
• Kontrollér, at luftindtaget eller luftudtaget ikke er blokeret, hvis airconditionanlægget ikke har været brugt i længere tid.

FORSIGTIG

• Undgå at berøre enhedens metaldele, når filteret tages ud. Der er risiko for personskade ved håndtering af de skarpe metalkanter.
• Brug ikke vand til indvendig rengøring af airconditionanlægget. Hvis anlægget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød.
• Når anlægget rengøres, skal du først kontrollere, at strømmen og relæet er slået fra.

J TIP TIL DRIFT

Nedenstående hændelser kan forekomme under almindelig drift.

1. Beskyttelse af airconditionanlægget.

Kompressorbeskyttelse

- Kompressoren kan ikke genstartes i de første 3 minutter, efter at den er stoppet.

Modvirkning af kold luft

- Anlægget er konstrueret til ikke at blæse kold luft i varmetilstand, når den indendørs varmeveksler er i én af nedenstående tre tilstande, og den indstillede temperatur ikke er nået.

A) Når opvarmning netop er startet.
B) Under afrimning.
C) Ved opvarmning med lav temperatur.

Afrimning

• Den indendørs eller udendørs ventilator kører ikke under afrimning.
• Der kan dannes rim på den udendørs enhed under en varmecyklus, när udetemperaturen er lav, og fugtigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt.
• I denne tilstand holder airconditionanlægget med mellemrum op med at varme og påbegynder automatisk afrimning.
• Afrimningstiden varierer mellem 4 og 10 minutter, alt efter hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.

DK

18

1. Der kommer hvid damp ud af den indendørs enhed.

2. Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køletilstand i et indendørs miljø med høj relativ luftfugtighed.

3. Når klimaanlægget igen kører i opvarmningstilstand kan der dannes hvid damp på grund af fugt, der under afkøling eller tør tilstand aflejres på overfladen af fordamperen på den indvendige enhed.

4. Lav støj i airconditionanlægget.

5. Du kan muligvis høre en lav hvislende lyd, när kompressoren kører eller netop er stoppet. Det er lyden af kølemidlet, som cirkulerer eller stopper med at cirkulere.

6. Du kan også høre en lav pibende lyd, når kompressoren kører eller netop er stoppet. Det skyldes varmeudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres.

7. Du kan muligvis høre en lyd, när luftspjældet vender tilbage til udgangspositionen, när strømmen slås til.

8. Der blæses støv ud fra den indendørs enhed.

- Dette er normalt, når airconditionanlægget ikke har været brugt i længere tid, eller første gang, det bruges.

1. Der kommer en mærkelig lugt fra den indendørs enhed.

- Dette skyldes, at den indendørs enhed afgiver lugte fra byggematerialer, møbler eller røg.

1. Airconditionanlægget går i ventilatortilstand fra køle- eller varmetilstand.

- Når indetemperaturen når den temperatur, som er indstillet på airconditionanlægget, stopper kompressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter igen, når indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

1. Der kan dannes vanddråber på overfladen af den indendørs enhed, når køling udføres i et rum med en høj relativ luftfugtighed (over 80 %). Justér det vandrette luftspjæld til den maksimale position for luftudblæsning, og vælg ventilatorhastigheden Høj.

2. Varmetilstand

- Varmepumpen udnytter varmen, der er i udeluften, ved at blæse udeluften gennem udedelen. Når udetemperaturen falder, reduceres også varmen, som absorberes af klimaanlægget, således den indvendige enheds varmekapacitet reduceres.

1. Automatisk genstartsfunktion

- I tilfælde af strømsvigt under drift standser anlægget helt. Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget starter automatisk, når strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

1. Sporing af kølemiddellækage

- Klimaanlægget er udstyret med et system til sporing af kølemiddellækage. Når den udendørs enhed registrerer en mangel på kølemiddel, stopper klimaanlægget, og den indendørs enhed viser alarmen EC i displayet.

Genstart ikke klimaanlægget, når denne alarm opstår, men kontakt leverandøren.

K TIP TIL FEJLFINDING

Funktionsfejl og løsninger

PROBLEM

Stop straks airconditionanlægget, hvis der opstår én af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren.

• Det sker ofte, at sikringen springer eller relæet udløses.
• Der er trængt fremmedlegemer eller vand ind i airconditionanlægget.
• Fjernbetjeningen fungerer ikke eller fungerer unormalt.
• Andre unormale situationer.

Problem Mulige årsager
Apparatet tændes ikke, når du trykker på ON-/OFF-knappen	Apparatet har en 3-minutters beskyttelsesfunktion, der forhindrer det i at blive overbelastet. Apparatet kan ikke genstartes inden for tre minutter, efter at det er blevet slukket.
Apparatet skifter fra COOL/HEAT-tilstand til FAN-tilstand	Apparatet kan skifte indstilling for at forhindre, at der dannes frost på apparatet. Når temperaturen stiger, vil apparatet vende tilbage til den tidligere valgte tilstand.
	Temperaturen, som apparatet er indstillet til at slukke for kompressoren ved, er nået. Apparatet vil fortsætte med at køre, når temperaturen gør udsving igen.
Indendørsenheden udsender hvid tåge	I fugtige områder kan en stor temperaturforskel mellem rummets luft og den konditionerede luft forårsage hvid tåge.
Både indendørs- og udendørsenheden udsender hvid tåge	Når enheden genstarter i HEAT-tilstand efter afrimning, kan der muligvis opstå hvid tåge på grund af fugt, der opstår som følge af afrinningsprocessen.
Indendørsenheden laver lyde	Der kan forekomme en susende luftlyd, når ventilen nulstiller sin position.
	Der kan forekomme en pibende lyd, når du har kørt apparatet i HEAT-tilstand på grund af udvidelse og sammentrækning af enhedens plastikdele.
Både indendørsenheden og udendørsenheden laver lyde	Lav hvæsende lyd under drift: Dette er normalt og skyldes kølemiddel, der strømmer gennem både indendørs- og udendørsenheden.
	Lav hvæsende lyd, når systemet starter, lige er stoppet med at køre eller afrimes: Denne lyd er normal og skyldes, at kølemidlet stopper eller skifter retning.
	Pibende lyd: Normal udvidelse og sammentrækning af plast- og metaldele, forårsaget af temperaturændringer under drift, kan forårsage pibende lyde.
Udendørsenheden laver lyde Apparatet laver forskellige lyde, afhængigt af dets aktuelle driftstilstand.
Støv udsendes fra enten indendørs- eller udendørsenheden	Apparatet kan opsamle støv under længere perioder, hvor det ikke er i brug, som vil blive udsendt, når apparatet tændes. Dette kan mindskes ved at dække apparatet til under lange perioder uden brug.
Apparatet udsender en dårlig lugt	Apparatet kan absorbere lugte fra miljøet (såsom møbler, madlavning, ciga-retter osv.), som bliver udsendt, når det er i brug.
	Enhedens filtre er blevet mugne og skal rengøres.
Ventilatoren på udendørsenheden fungerer ikke	Under drift styres blæserhastigheden for at optimere produktets drift.
Driften er uregelmæssig, uforud-sigelig, eller apparatet reagerer ikke	Forstyrrelser fra mobiltelefontårne og fjernforstærkere kan forårsage funktionsfejl i apparatet. I så fald skal du prøve følgende:• Afbryd strømmen, og tilslut derefter igen.• Tryk på ON-/OFF-knappen på fjernbetjeningen for at genstarte driften.

BEMÄRK!

Hvis problemet vedvarer, skal du kontakte en lokal forhandler eller dit nærmeste kundeservicecenter. Giv dem en detaljeret beskrivelse af apparatets funktionsfejl såvel som dit modelnummer.

DK

20

Problem Mulige årsager	Løsning
Dårlig køleevne	Temperaturindstillingen kan være højere end den omgivende rumtemperatur	Sænk temperaturindstillingen
	Varmeveksleren på indendørs- eller udendørsenheden er snavset	Rengør den berørte varmeveksler
	Luftfilteret er snavset	Fjern filteret, og rengør det i overensstemmelse med instruktionerne
	Apparatets luftindløb eller -udløb er blokeret	Sluk for apparatet, fjern blokeringen, og tænd det igen
	Døre og vinduer er åbne	Sørg for, at alle døre og vinduer er lukket, når du betjener apparatet
	Der genereres overdreven varme på grund af sollys	Luk vinduer og gardiner i perioder med høj varme eller skarpt sollys
	For mange kilder til varme i rummet (mennesker, computere, elektronik osv.)	Reducer mængden af varmekilder
	For lidt kølemiddel på grund af lækage eller langvarig brug	Kontroller for lækager, tæt dem om nødvendigt, og fyld kølemiddel på
	SILENCE-funktionen er aktiveret (valgfri funktion)	SILENCE-funktionen kan reducere produktets ydeevne ved at reducere driftsfrekvensen. Slå SILENCE-funktionen fra.
Apparatet virker ikke	Strømsvigt Vent, til strømmen virker igen
	Strømmen er slukket Tænd for strømmen
	Sikringen er gået Skift sikringen
	Batterierne til fjernbetjeningen er døde Udskift batterierne
	Apparatets 3-minutters beskyttelse er aktiveret	Vent tre minutter efter genstart af appa-ratet
	Timeren er aktiveret Slå timeren fra
Apparatet starter og stopper ofte	Der er for meget eller for lidt kølemiddel i systemet	Kontroller for lækager, og fyld kølemiddel på systemet.
	Der er kommet inkompressibel gas eller fugt ind i systemet.	Tøm og genopfyld systemet med køle-middel
	Kompressoren er i stykker Udskift kompressoren	øren
	Spændingen er for høj eller for lav	Installer en manostat for at regulere spændingen
Dårlig opvarmningsevne	Udendørstemperaturen er ekstremt lav Anvend et ekstra varmeapparat
	Der kommer kold luft ind gennem døre og vinduer	Sørg for, at alle døre og vinduer er lukket, når apparatet er i brug
	For lidt kølemiddel på grund af lækage eller langvarig brug	Kontroller for lækager, tæt dem om nødvendigt, og fyld kølemiddel på
Indikatorlamperne bliver ved med at blinke	Apparatet kan stoppe med at køre eller fortsætte med at køre sikkert. Hvis indikatorlamperne blinker, eller der vises fejlkoder, skal du vente i ca. 10 minutter. Problemet løses muligvis af sig selv. Hvis ikke skal du afbryde strømmen og tilslutte den igen. Tænd for apparatet.Hvis problemet fortsætter, skal du afbryde strømmen og kontakte det nærmeste kundeservicecenter.
Der vises en fejlkode i displayvinduet på indendørsenheden:• E0, E1, E2...• P1, P2, P3...• F1, F2, F3...

Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om funktionsfejlen samt anlæggets model.

BEMÄRK!

Anlægget må kun repareres af en autoriseret airconditionekniker.

L GARANTIBETINGELSER

Airconditionanlægget leveres med 4 års garanti på kompressoren og 2 års garanti på øvrige komponenter, med virkning fra købsdatoen. Der gælder følgende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.
2. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantiperoiden.

3. Garantien bortfalder, hvis der er fortaget ændringer af anlægget, hvis der monteret ikke-originale dele, eller hvis der er udført reparation af tredjemand.

4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er ikke dækket af garantien.

5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede købsfaktura, og hvis der ikke er foretaget ændringer af anlægget.

6. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.

7. Omkostninger og risiko ved transport af airconditionanlægget eller dets dele bæres altid af køberen.

8. Skader, der er opstået som følge af, at der ikke har været anvendt et egnet Qlima-filter, er ikke dækket af garantien.

9. Tab og/eller lækage af kølemiddel som følge af inkompetent montering eller demontering af enhederne og eller montering eller demontering udført af ikke teknisk kyndige personer er ikke dækket af garantien. Skader på enheder, som monteres, tilsluttes og/eller afmonteres på en måde, som ikke er i overensstemmelse med gældende lokale love og/eller regler, og/eller som ikke er i overensstemmelse med retningslinjerne i denne brugsanvisning, er ikke dækket af garantien.

Kontakt forhandleren, hvis der ikke kan findes en løsning ved hjælp af denne vejledning. Hvis det mod forventning skulle blive nødvendigt at demontere enheden, skal du sikre, at demontering altid foretages af teknisk kyndige og autoriserete personer og i overensstemmelse med lokale love og regler.

Elektriske apparater må ikke indgå i almindeligt usorteret husholdningsaffald: brug separate opsamlingsfaciliteter. Kontakt de kommunale myndigheder for information om muligheder for opsamling. Hvis elektriske apparater bortskaffes på losseplads eller lignende, kan farlige stoffer sive ned til grundvandet og derigennem nå fødekæden, til skade for helbred og velfærd. Ved udskiftning af gamle apparater med nye, er forhandleren forpligtet til at modtage det gamle apparat som affald uden beregning. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller tilintetgør fjernbetjeningen, så fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelser, fordi de er skadelige for miljøet.

Miljøoplysninger: Dette produkt indeholder flourholdige drivhusgasser, som hører under Kyoto-aftalen. Produktet må kun serviceres eller demonteres af særligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor. R410A må ikke slippes ud i fri luft: R410A er en flourholdig drivhusgas med et globalt opvarmningspotentiale (GWP – Global Warming Potential) på 2088.

Internet:

Du kan finde den sidste version af bruger, installation eller service manualen på www.qlima.com

DK

22

M TEKNISKE DATA

Model S 5125 B S 5132 S 5148 SC-JA2518 SC-JA4818
Type af airconditionanlæg		Vægmonteret airconditionanlæg	Vægmonteret airconditionanlæg	Vægmonteret airconditionanlæg	Vægmonteret airconditionanlæg	Vægmonteret airconditionanlæg
Kølekapacitet *	W	2668 (1172 - 3312)	3500 (1260 - 4455)	5426 (1905 - 6125)	2649 (1172 - 3312)	5314 (1905 - 6125)
Energiklasse afkøling*		A++ A++ A++	A++ A++
SEER*		6.7 6.7 6.8 6.8 6.3
Varmekapacitet*	W 2325	821 - 3722) 3810 (1067 - 4865) 4126 (1427 - 6741) 2633 (821 - 3722) 3848 (1427 - 6741)
Energiklasse opvarmning*		A+ A+ A+ A+	A+
SCOP-faktor*		4.1 4.2 4.2 4	4.2
Affugtningskapacitet ** / **	L / 24 h	27	33	49	27	49
Stromforbrug ved køling	kW	0.8 1.2 1.6 0	8 2.0
Stromforbrug ved opvarmning	kW	0.8 1.1 1.6 0	8 1.9
Årligt energiforbrug ved køling / opvarmning	kWh	0.14 / 0.78	0.18 / 0.86	0.28 / 1.36	0.13 / 0.91	0.29 / 1.27
Stromforsyning	V / Hz / Ph	220-240° / 50 / 1	220-240° / 50 / 1	220-240° / 50 / 1	220-240° / 50 / 1	220-240° / 50 / 1
Stromstyrke (nom.) ved køling/opvarmning	A	3.5 / 3.5 5.0 / 4	6 7.1 / 6.9 3.5 / 3.5	7.1 / 6.9
Maks. stromstyrke	A	9.5 10	13 9.5 13
Luftgennemstromning **	m3/h	472/360/254	563/497/224	810/720/540	472/360/254	810/720/540
Til rum fra - til**	m3
Egnede regioner		W / A / C W / A	/C	W / A	/C W / A / C
Kompressortype		Roterende	Roterende	Roterende	Roterende	Roterende
Ventilatorhastigheder		3	3	3	3	3
Temperaturområde	oC	17 - 30	17 - 30	17 - 30	17 - 30	17 - 30
Betjening, manuel/mekanisk/elektronisk		Elektronisk fjernbetjening	Elektronisk fjernbetjening	Elektronisk fjernbetjening	Elektronisk fjernbetjening	Elektronisk fjernbetjening
Fjernbetjening, Ja/nej		Ja	Ja	Ja	Ja	Ja
Luftfiltertype(r)		Skærm, aktivt kul, 3M HAF	Skærm, aktivt kul, 3M HAF	Skærm, aktivt kul, 3M HAF	Skærm, aktivt kul, 3M HAF	Skærm, aktivt kul, 3M HAF
Kølemiddeltype/fyldning	R / g	R410a / 800	R410a / 950	R410a / 1350	R410a / 830	R410a / 1480
GWP Kolemiddel		2088	2088	2088	2088	2088
CO2 ekvivalent	tonnes	1.67	1.88	2.82	1.73	3.09
Kølemiddelrørets diameter, væske - gas	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 9.52	6.35 / 9.52	6.35 / 9.52
Normalt suge- / pressetryk (maks.)	bar	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)
Mål, indendors enhed (b x h x d)	mm	717x193x302	805x193x302	964x222x325	717x193x302	964x222x325
Mål, udendors enhed (b x h x d)	mm	770x300x555	800x333x554	800x333x554	770x300x555	800x333x554
Nettovægt, indendors enhed	kg	7	7.7	10.8	12	16.4
Nettovægt, udendors enhed	kg	27.4	29.1	35.1	27.7	35.1
Bruttovægt, indendors enhed	kg	9.3	10.2	14.2	16.6	21.2
Bruttovægt, udendors enhed	kg	29.8	31.9	37.9	30.1	37.9
Lydtryk, indendors enhed***	dB(A)	40	41	42	40	42
Lydtryk, udendors enhed***	dB(A)	55	56	56	55	56
Lydtryk, indendors enhed (low) ****	dB	22	23	24	22	24
IP-klasse, indendors enhed	IP	IPX0	IPX0	IPX0	IPX0	IPX0
IP-klasse, udendors enhed	IP	IP24	IP24	IP24	IP24	IP24
Sikringsklasse		T20A/250VAC-T-P-HT	T20A/250VAC-T-P-HT	T20A/250VAC-T-P-HT	T20A/250VAC-T-P-HT	T20A/250VAC-T-P-HT

* EN 14511/EN 14825
** Vejledende
*** Affugtning ved 32 °C, 80 % relativ luftfugtighed
**** EN 12108-2008

DK

23

Dear Sir, Madam,

Hvis du vil starte klimaanlegget om 6 timer:

Dreie luftstrømmen automatisk (opp – ned)
