BRUGSANVISNING DWS6837 ZANUSSI

Vigtig sikkerhedsinformation 3

Beskrivelse af maskinen 4

Betjeningspanel 5

Før brug 6

Indstilling af vandblødgøringsanlægget 6

Skyllemiddel 8

Opvaskemiddel 9

Anvendelse af maskinen 10

Fyldning af maskinen 10

Højdejustering af den øverste kurv 11

Nyttige tips 12

Opvaskeprogrammer 13

Betjeningsrækkefølge 14

Indvendig rengøring 15

Rengøring af midterfilter 15

Rengøring af det store filter 15

Udvendig rengøring 16

Længere periode uden brug 16

Forholdsregler ved frost 16

Flytning af maskinen 16

Hvis maskinen ikke fungerer 17

Installationsvejledning 19

Tekniske data 19

Vandtilslutning 20

Tilslutning af afløbsslangen 21

Eltilslutning 21

Indbygning 22

Højdejustering af maskinen 22

Påætning af dampbeskyttelse 23

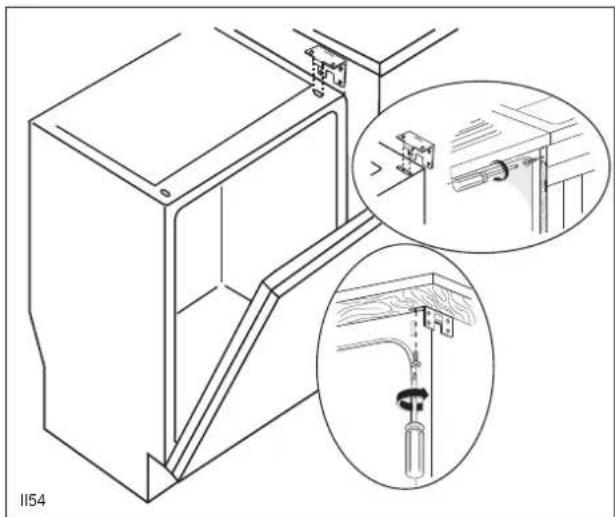

Fastgørelse til køkkenelementer 23

Højdejustering af sokkelen 23

Garanti - Service 24

Vejledning i brug af instruktionsbogen

Følgende symboler findes i teksten for at hjælpe Dem gennem instruktionerne:

Sikkerhedsinstruktioner

1. 1. 1. Trin for trin instruktioner

Nyttige tips

Vigtig sikkerhedsinformation

Det er meget vigtigt, at denne brugsanvisning gemmes til evt. fremtidig brug. Hvis maskinen sælges eller overdrages til en anden bruger, eller hvis De flytter og efterlader maskinen i huset, skal brugsanvisningen følge med maskinen, således at den nye ejer kan sætte sig ind i betjeningen og læse de pågældende informationer.

Denne information gives af sikkerhedsmæssige grunde. De skal derfor gennemlæse den nøje, før maskinen installeres og anvendes.

Installation

• Denne maskine er tung. Vær forsigtig, hvis den skal flyttes.
• Det er farligt selv at foretage indgreb i maskinen eller på nogen måde ændre den.
  ■ Maskinen må ikke placeres på elledningen.
• Elarbejdet i forbindelse med installation af maskinen bør udføres at en autoriseret elinstallatør eller en anden kyndig person.
  ■ VVS-arbejdet i forbindelse med installation af maskinen bør udføres af en autoriseret VVS-installatør eller en anden kyndig person.

Børnesikring

■ Maskinen er beregnet til at blive anvendt af voksne. Lad ikke børn pille ved betjeningsknapperne eller lege med maskinen.
- Placer indpakningsmaterialet uden for børns rækkevidde.
- Opbevar vaskemidler på et sikkert sted uden for børns rækkevidde.

Under brug

■ Ting, der er forurenet af benzin, maling, stål eller jernpartikler, ætsende, syreholdige eller alkaliske kemikalier må ikke vaskes i opvaskemaskinen.
- De bør under ingen omstændigheder åbne døren, mens maskinen er i gang. Maskinen skal altid afbrydes, før døren åbnes.
■ Brug kun opvaskemiddel der er beregnet til opvaskemaskiner.
- Når De har fyldt maskinen op, eller når De har tømt maskinen, skal døren lukkes, da en åben dør kan være farlig.
■ Lad vær med at sidde eller stå på den åbne dør.
- Træk stikket ud og luk for vandtilførslen efter brug.

• De bør være forsigtig ved rengøring at tætningen forneden på døren og ved hængslerne, da man kan skære sig på de skarpe metal kanter.
  ■ Service må kun udføres af vor autoriserede service, og der må kun anvendes originale reservedele.
  ■ De må under ingen omstændigheder forsøge at reparere maskinen selv. Reparationer, der udføres af ukyndige personer, kan medføre skader eller alvorlige fejlfunktioner. Kontakt Elektrolux Hviderareservice. Der skal altid anvendes originale reservedele.

Miljøbeskyttelse

I miljøets interesse:

■ Materialer mærket med symbolet er genanvendelige.
- Spørg i kommunen om der er genbrugsanlæg for denne maskine i Deres område.
■ Hvis maskinen skal skrottes, skær netledningen af og gør dørlåsen uanvendelig for at undgå at små børn kan blive lukket inde.
- Hjælp med at holde Deres land pænt – brug en legaliseret affaldsplads til Deres gamle maskine.

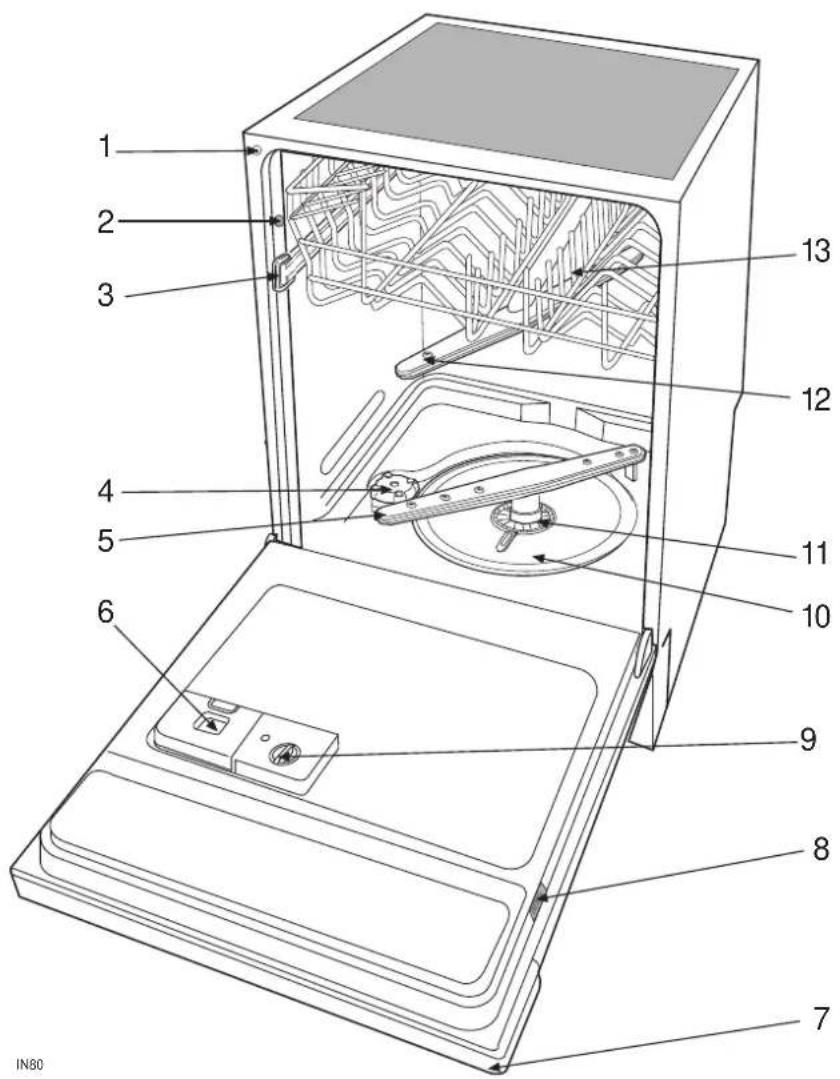

Beskrivelse af maskinen

1. Indstilling af vandhårdhed
2. Nivellering af mellemstykket
3. Stop for øverste kurv
4. Saltbeholder
5. Nederste spulearm

6. Vaskemiddelbeholder

7. Betjeningspanel

8. Typeskilt
9. Skyllemiddelbeholder
10. Stort filter
11. Midterfilter
12. ∅verste spulearm
13. ∅verste kurv

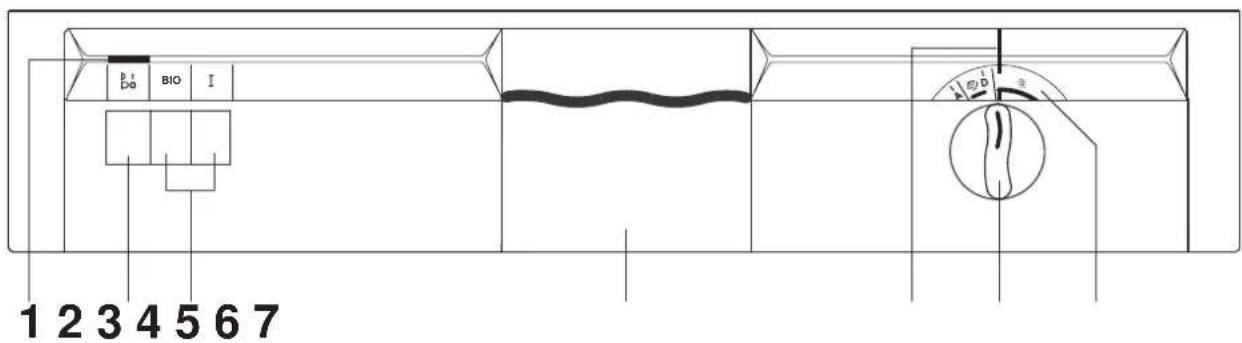

Betjeningspanel

Når knappen trykkes ind, går maskinen i gang og samtidig tændes start/stop kontrollyset.

Stop

Når opvaskeprogrammet er gennemført, stopper maskinen automatisk, og kontrollampen forbliver tændt.

Tryk på knappen for at slukke kontrollampen eller for at stoppe maskinen.

3. Trykknapper til vandtemperatur

Disse knapper giver Dem mulighed for at vælge vandtemperaturen (se "vaskeprogram" kortet). Hvis der ikke er trykket på nogen knap, opvarmes vandet til 65°C.

4. Dørhåndtag

Døren åbnes, når der trykkes på palen øverst i håndtaget og samtidig trækkes udad.

Døren lukkes ved blot at trykke på den.

5. Programmarkør

6. Programvælger

Når der skal vælges et program, drejes programvælgeren med uret, sørg for at det ønskede programbogstav er ud for programmarkøren på betjeningspanelet.

7. Visning af opvaskeprogrammets status

Når opvaskeprogrammet udføres, drejer programvælgeren og viser opvaskeprogrammets forløb.

Tænder, når saltet er opbrugt, og der skal fyldes nyt på.

9. Programvejledning

Dette er en oversigt over "vaskeprogram"-kortet, som kan hjælpe Dem med at vælge det rigtige program.

Før brug

Før De bruger Deres opvaskemaskine for første gang:

1. Kontroller at strøm- og vandtilførslen er i overensstemmelse med installationsvejledningen
2. Fjern emballagen inde i maskinen
3. Indstil vandblødgøringsanlægget
4. Fyld saltbeholderen
5. Fyld skyllemiddelbeholderen

Indstilling af vandblødgøringsanlægget

Opvaskemaskinen er udstyret med et vandblødgøringsanlæg beregnet til at fjerne mineraler og salte fra vandet. Disse kunne have en ødelæggende eller dårlig indflydelse på maskinens funktion.

Jo større indholdet er af disse salte, desto hårdere er vandet.

Vandets hårdhed måles i ækvivalente skalaer, f.eks. tyske, franske grader og dele pr. million.

Blødgøringsanlægget skal justeres efter vandets hårdhed i Deres område. Det lokale vandværk kan oplyse Dem om hårdhedsgraden af vandet i Deres område.

Opvaskemaskinen er fra fabrikken indstillet på niveau 2.

Hvis dette niveau ikke er egnet i Deres område, skal blødgøringsanlægget justeres.

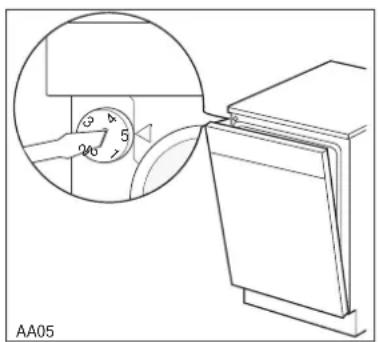

Justering af vandblødgøringsanlægget:

Drej positionsvælgeren i det øverste venstre hjørne af maskinen med en skruetrækker indtil det ønskede niveau svarer til mærket.

Vandhårdhed			Niveau	Brug af salt
Tyske grader (°dH)	Franske grader (°TH)	PPM (dele pr. million)
<4	<7	0-80	0	NEJ
5-11	8-20	81-200	1	JA
12-22	21-40	201-400	2	JA
23-34	41-60	401-600	3	JA
35-50	61-90	601-900	4	JA
51-67	91-120	901-1200	5	JA

Hvis Deres vand er "niveau 0" er det allerede blødt, og det er derfor ikke nødvendigt at anvende salt.

Fra niveau 1 og opefter skal der bruges salt.

Der må kun anvendes salt, der er beregnet til opvaskemaskiner.

Andre typer salt, der ikke er beregnet til opvaskemaskiner, især bordsalt, vil ødelægge blødgøringsanlægget.

Der skal påfyldes salt, umiddelbart før et af de komplette opvaskeprogrammer startes (ikke afskylningsprogram). Derved undgås at spildt salt eller saltvand ligger i længere tid på bunden af maskinen. Dette kan medføre tæring.

Påfyldning:

1. Skru hætten af saltbeholderen.
2. Fyld ca. 1 liter vand i beholderen, eller indtil den er fuld (det er kun nødvendigt den første gang der fyldes salt på).

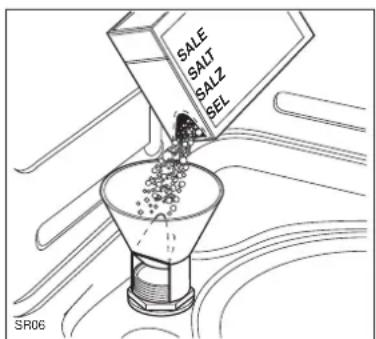

3. Ved hjælp af den medfølgende tragt hældes salt i beholderen til den er fuld (ca. 2 kg).
   Bliv ikke bekymret hvis vandet i beholderen løber over, når der fyldes salt på, det er helt normalt.
4. Sæt hætten på igen og kontroller, at der ikke er salt på gevindet eller pakningen.
5. Skru hætten helt fast.

Saltbeholderen skal regelmæssigt efterfyldes med salt.

"Saltpåfyldning" indikatorlampen på betjeningspanelet vil lyse, när saltet er brugt, og der skal efterfyldes.

Saltpåfyldningslampen kan fortsætte med at lyse i 2-6 timer efter, at der er fyldt salt på, forudsat at opvaskemaskinen er tilsluttet lysnettet. Ved saltsorter, som kun opløses meget langsomt, kan der være tale om længere tid. Dette påvirker dog ikke maskinens funktion.

Skyllemiddel

Skyllemidlet doseres automatisk under det sidste skyl, og sikrer ved skylningen en plet- og stribefri tørring. Beholderen, som er monteret indvendigt i døren, kan rumme ca. 110 ml skyllemiddel. Det rækker til 16-40 opvaskeprogrammer afhængigt af den indstillede dosering.

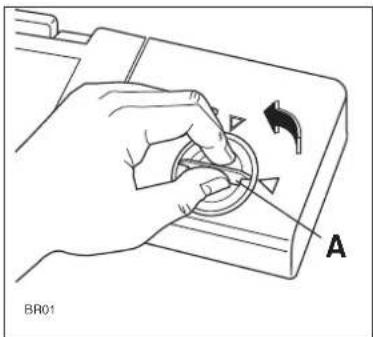

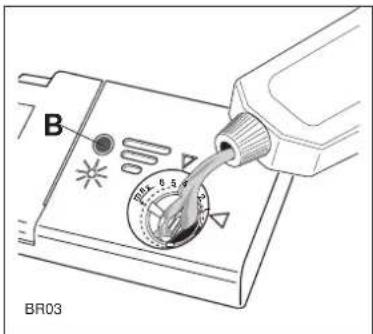

Påfyldning af skyllemiddel:

1. Beholderen åbnes ved at dreje låget (A) mod uret.
2. Fyld beholderen fuldstændig med skyllemiddel (ca. 110 ml). Indikatoren (B) bliver helt mørk.
3. Efterfyld skyllemiddel, när indikatoren (B) bliver klar.

Vær sikker på at låget er lukket efter hver påfyldning.

Fyld ikke opvaskemiddel i skyllemiddelbeholderen. For at undgå en for kraftig skumdannelse under næste opvask skal skyllemiddel, som er løbet ved siden af, fjernes med en klud.

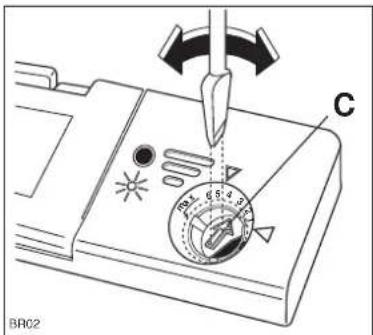

Indstilling af mængden

Skyllemiddelmængden justeres ud fra det opnåede glans- og tørreresultat ved hjælp af 6 positionsvælgeren (C) (mindste mængde position 1, største mængde position 6). (Start fra position 3). Hvis der er vanddråber eller kalkpletter på det opvaskede service, skal mængden øges gradvist. Hvis servicet har klistret hvidlige striber, skal mængden reduceres.

Opvaskemiddel

Brug kun opvaskemidler der er beregnet til opvaskemaskiner.

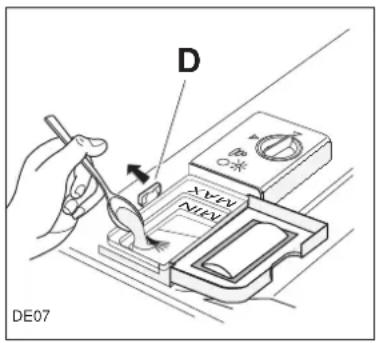

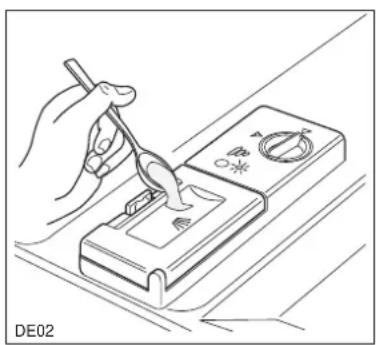

Fyld opvaskemiddel på maskinen på følgende måde:

1. Åben låget på beholderen ved at trække i palen (D).
2. Fyld opvaskemiddel på i overensstemmelse med anbefalingerne i programskemaet. Da ikke alle opvaskemidler er ens, skal De være opmærksom på brugsanvisningen på pakken, især for tabletter.
   For at hjælpe med en korrekt vaskemiddeldosering er der i sæberummet anbragt 2 referencemærker:
3. MIN = 15 ml

4. MAKS = 30 ml

5. Luk altid låget

6. Hvis programmet har forvask hældes det nødvendige opvaskemiddel på låget til opvaskemiddelbeholderen.

En utilstrækkelig mængde opvaskemiddel giver et dårligere opvaskeresultat, mens en for stor mængde ikke giver nogen fordele, men blot fører til unødvendigt spild. Moderat anvendelse af opvaskemiddel er også til gavn for miljøet.

Fosfatfrie opvaskemidler med enzymer

I disse lavalkaliske kompakt pulvere er vanskeligt nedbrydelige stoffer erstattet af naturlige enzymer og andre biologisk nedbrydelige stoffer, som skåner miljøet.

Enzymerne udfolder hele deres snavsopløsende virkning allerede ved en temperatur på 50°C.

Ved brug at BIO-programmer opnår man på grund af den længere påvirkningstid et lige så godt opvaskeresultat som ved et program på 65°C med traditionelle opvaskemidler.

Disse nye kompakt pulvere er stort set fosfatfrie.

Da fosfater har vandblødgørende egenskaber, foreslår vi, at De kommer salt i saltbeholderen, selv når vandets hårdhed er så lavt som 4°d.h. (7°TH).

Herved undgås kalkaflejringer på service og i inderkaret.

Anvendelse af maskinen

Fyldning af maskinen

Før servicet anbringes i maskinen, skal alle madrester fjernes fra tallerknerne for at undgå, at filtrene tilstoppes, hvilket forringer opvaskemaskinens funktion.

Meget små servicedele, der kan falde gennem kurvene, bør ikke anbringes i opvaskemaskinen.

Døren åbnes, og kurvene trækkes ud, når servicet skal fyldes i maskinen.

Den nederste kurv

Den nederste kurv er beregnet til kasseroller, låg, tallerkener (op til 27 cm i diameter), salatskåle, bestik osv.

Serveringsfade og større låg bør placeres langs kanten af kurven, således at den øverste spulearm frit kan dreje rundt.

Desuden kan de to bageste rækker ley og hurtigt klappes ned. Dette gørdet nemt at placere gryder og salatskåle.

Nedklapning af tapperne: Tapperne trækkes let opad og sænkes bagud (se billede). Når de igen skal rettes op, er det tilstrækkeligt at føre dem til lodret position.

Bestikkurv

Langbladede knive, som stilles oprejst, kan være farlige.

Lange og skarpe bestikdele såsom forskærerknive skal placeres vandret i den øverste kurv.

Vær forsigtig når De fylder eller tømmer maskinen med skarpe ting, såsom knive.

Bestik skal placeres i den aftagelige bestikkurv med skafterne vendt nedad. Hvis skafterne stikker ud gennem bunden af kurven og derved blokerer den nederste spulearm, skal bestikket placeres med skafterne opad.

Skeer skal blandes med andet bestik, så de ikke lægger sig ind i hinanden.

Teskeer skal placeres i de specielle huller i håndtaget på bestikkurven.

Bestikkurven er i to dele, som kan skilles og derved give større fyldningsfleksibilitet. De to dele skilles ved at skubbes vandret i hver sin retning og trækkes fra hinanden. Gør det omvendt for at samle dem igen.

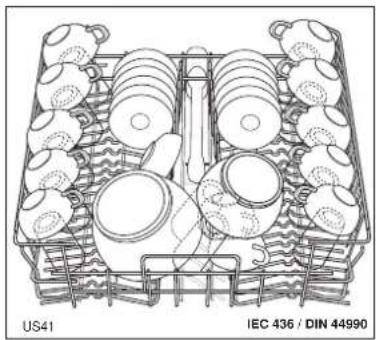

Anbring køkkenting på og nedenunder de ombøjede koppehylder, således at vandet rammer alle overfladerne. For høje køkkenting kan koppehylderne bøjes opad. Langstilkede glas kan ophænges mellem koppehyldernes greb.

Lette køkkenting (plastskåle osv.) bør placeres i den øverste kurv, og anbringes således, at de ikke bevæger sig rundt under opvasken.

Før døren lukkes, kontrolleres, at spulearmene kan dreje frit.

Højdejustering at den øverste kurv

Hvis der vaskes meget store tallerkener (med en diameter på 27 til 31 cm), kan disse anbringes i den nederste kurv, hvilket kræver, at den øverste kurv indstilles højere.

Kurven må aldrig løftes eller sænkes i kun den ene side.

Højdejusteringen gennemføres på følgende måde:

1. Kurven trækkes ud indtil den stopper.
2. Løft forsigtigt begge sider opad indtil mekanismen aktiveres og kurven er stabil.

Når den øverste kurv er i en højere position kan den kun tage tallerkener med en diameter på op til 20 cm, og De kan ikke anvende de øverste kophylder.

For at sænke kurven til den oprindelige position

1. Kurven trækkes ud indtil den stopper.
2. Løft forsigtigt begge sider opad og lad så mekanismen falde langsomt ned mens der holdes i den.

Når De har fyldt maskinen, skal døren lukkes, da en åben dør kan være farlig.

Anbring servicet i maskinen umiddelbart efter hvert måltid, og vent med at starte opvasken, indtil opvaskemaskinen er fyldt helt op.

Om nødvendigt udføres skylleprogrammet (se programskemaet på de følgende sider), således at eventuelle madrester ikke sætter sig fast på servicet, inden det egentlige opvaskeprogram startes.

De bør ikke skylle servicet af under rindende vand.

Vælg et økonomiprogram, når servicet ikke er særligt tilsmudset. Følg vejledningen i vaskeprogramskemaet.

Det bedste resultat opnås på følgende måde:

Før service anbringes i maskinen, fjernes alle madrester og meget tilsmudsede gryder og pander stilles i blød.

Sørg altid for at vende kasseroller, kopper og glas med bunden i vejret.

Service med buede flader placeres skråt så vandet let kan løbe af.

Undgå så vidt muligt, at de enkelte servicedele rører hinanden.

Der opnås et bedre tørringsresultat, hvis opvaskemaskinens dør står åben i mindst 15-30 min., umiddelbart efter programmet er afsluttet.

Vent nogle minutter før servicet tages ud. Herved vil det tørre bedre og afkøles.

Tøm den nederste kurv først og derefter den øverste. Derved drypper der ikke vand fra den øverste kurv ned på servicet i den nederste kurv.

Følgende ting bør ikke vaskes i opvaskemaskine (medmindre de er solgt som egnet til maskinopvask).

• Bestik med håndtag af træ eller ben eller sammenlimede dele
• Bestik af bronze
• Kasseroller med træhåndtag
• Ting af aluminium
• Krystalservice
• Blyholdige glas
• Ting af plastik
• Antikt eller håndmalet porcelæn

Visse former for dekoration på service kan blive misfarvet, när det vaskes i en opvaskemaskine.

Krystalservice og ting af plastik bør vaskes i hånden, hvis det ikke garanteres, at de kan tåle maskinopvask.

Visse glastyper kan blive matte, efter at de er blevet vasket nogle gange i en opvaskemaskine.

Der kan opstå en kemisk reaktion mellem sølvbestik og rustfrit stålbestik. Som forholdsregel, undgå at vaske dem sammen.

Køkkenting af jern og støbejern kan ruste og afgive pletter på det øvrige service.

Aluminium har tendens til at blive sort. Kobber, tin og messing har tendens til at blive plettet.

i Kontakt forhandleren, hvis De er i tvivl om, hvorvidt Deres køkkenting tåler maskinopvask.

i Når De køber nyt service, bør De sikre Dem, at det tåler maskinopvask.

Opvaskeprogrammer

Program	Tilsmudsningsgrad og servicetyper	Programmets startposition	Trykknapper	Anbefalet mængde opvaskemiddel		Beskrivelse
				i beholderen	på beholderlåget
Intensive 70°C	Stærkt tilsmudset. Service, bestik, gryder og pander	A	I On Off	25 g 10 g		Forvask ved 55°CHovedvask ved 70°C2 kolde skylninger1 varm skylning ved 65°CTørring med varme
* Normal med forvask 65°C	Normalt tilsmudset. Service, bestik, gryder og pander	A		25 g 5 g		Kold forvask.Hovedvask ved 65°C1 kold skylning1 varm skylning ved 65°CTørring med varme
Normal uden forvask 65°C	Lettere tilsmudset. Service og bestik	B		25 g /		Hovedvask ved 65°C1 kold skylning1 varm skylning ved 65°CTørring med varme
* BIO med forvask 50°C	Normalt tilsmudset. Service og bestik	A	BIO On Off	25 g 5 g		Kold forvask.Hovedvask ved 50°C1 kold skylning1 varm skylning ved 65°CTørring med varme
BIO uden forvask 50°C	Lettere tilsmudset. Service og bestik	B	BIO On Off	25 g /		Hovedvask ved 50°C1 kold skylning1 varm skylning ved 65°CTørring med varme
** Kvik 50°C	Lettere tilsmudset. Service og finere service	C	BIO On Off	25 g /		Hovedvask ved 50°C1 kold skylning1 varm skylning ved 55°C
Afskylning *	Alt. Service, som først skal vaskes senere.	D		/	/	1 kold skylning(for at undgå, at madrester sætter sig fast på servicet)

* Testprogram i henhold til IEC 436/DIN 44990
Normal 65°C program med opvaskemiddel type A og program BIO 50°C med opvaskemiddel type B; Anbefalet skyllemiddel indstilling: 3.
Standardservice: 12.
Anbefalet opvaskemiddelmængde: 25 g i beholder
5 g på beholderlåg
** Dette er et specialprogram, der på kort tid (ca. 40 min.) udfører en komplet opvask med lettere tilsmudset service, glas og service (uden gryder), således at det kan bruges igen med det samme.

Betjeningsrækkefølge

1. Kontroller filtrene

Kontroller at de er rene og sidder rigtigt (se rengøringsvejledningen)

2. Kontroller, om der er afspændingsmiddel og salt

3. Placering af service

Træk den nederste kurv ud og anbring kasseroller, tallerkener og bestik i den.

Træk den øverste kurv ud og anbring tallerkener, underkopper, glas, kopper osv. i den.

Skyd kurven ind i maskinen igen.

4. Kontroller, at spulearmene kan dreje frit.

5. Dosering af opvaskemiddel

Fyld den mængde opvaskemiddel i beholderen, som anbefales ifølge vaskeprogram skemaet.

7. Luk døren på opvaskemaskinen

8. Indstilling af program

Drej programknappen med uret indtil det ønskede programbogstav svarer til programmarkøren.

Der vælges temperatur ud fra oplysningerne i programtabellen (se "Trykknapper").

Hvis der ikke trykkes på nogentast, gennemføres der en forskyling med koldt vand og en hovedopvask på 65°C.

9. Start programmet

Tryk på START/STOP knappen.

START/STOP kontrollampen tænder, og maskinen starter.

Tryk igen på START/STOP knappen, hvis De ønsker at afbryde vaskeprogrammet.

10. Efter opvasken

Efter afslutningen af hvert opvaskeprogram stopper maskinen automatisk.

START/STOP kontrollampen forbliver tændt indtil der trykkes på START/STOP knappen.

11. Sluk for opvaskemaskinen

Sluk for opvaskemaskinen ved at trykke på START/STOP knappen og åben døren.

i Når vaskeprogrammet er færdigt anbefales det at trække stikket ud og lukke for vandtilførslen.

i Generelt bør man ikke åbne døren, mens maskinen er i gang. Men hvis døren alligevel åbnes, vil en sikkerhedsafbryder stoppe maskinen.

Bemærk Åben ikke døren i den varme fase, da det varme vand kan løbe ud.

Vær meget forsigtig hvis døren skal åbnes i den varme fase eller lige efter at programmet er færdigt, da dampen vil slippe ud.

Pakningerne rundt om døren, beholderen til opvaskemiddel og beholderen til afspændingsmiddel skal rengøres regelmæssigt med en fugtig klud.

Vi anbefaler en gang hver 3 måned at køre en tom maskine med et 65°C vaskeprogram og vaskemiddel.

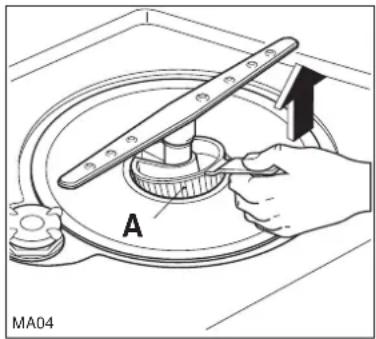

Rengøring af midterfilter

(Efter hver opvask)

Der kan samle sig madrester i afløbsfiltret (A), som skal fjernes ved at skylle filtret under rindende vand.

For at tage afløbsfiltret op:

Træk det op ved hjælp af håndtaget.

Efter rengøringen sættes filteret tilbage ved at trykke det ned, indtil det klikker på plads.

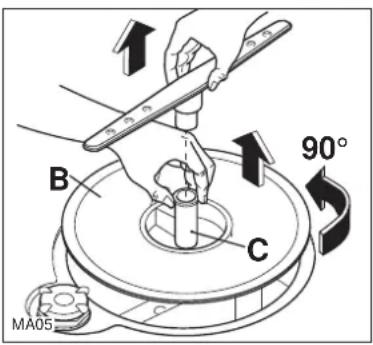

Rengøring af det store filter

(Hver anden måned)

Det store filter (B) rengøres på begge sider under rindende vand ved hjælp af en børste.

1. Spulearmen fjernes ved at trække den op i den ene side.
2. Drej søjlen (C) mod uret 90° hvorefter hele filtret tages ud.
3. Efter rengøringen sættes filtret på plads igen ved at følge denne vejledning i omvendt rækkefølge.
4. Kontroller at filtrene er i deres oprindelige position, og håndtaget på afløbsfiltret peger mod maskinens front.

Opvaskemaskinen må ikke anvendes uden filtrene.

Hvis filtrene er placeret forkert, vil opvaskeresultatet blive dårligt.

Rengøring at filtrene er vigtig for at sikre korrekt drift af maskinen.

Udvendig rengøring

Maskinens kabinet og betjeningspanel rengøres med en blød, fugtig klud. Om nødvendigt anvendes kun neutrale rengøringsmidler. Der må aldrig bruges skurepulver, stålsvampe eller opløsningsmidler (acetone, triklorætylen osv.).

Længere periode uden brug

Det anbefales at gøre følgende, hvis maskinen ikke skal anvendes i længere tid:

1. Afbryd strømtilførslen til opvaskemaskinen, og stop vandtilførslen.
2. Fyld afspændingsmiddelbeholderen op.
3. Lad døren stå på klem for at undgå, at der dannes en ubehagelig lugt.
4. Rengør maskinens indvendige dele.

Forholdsregler ved frost

Undgå at placere maskinen i et rum hvor temperaturen kan komme under 0°C. Hvis det er uundgåeligt, tøm maskinen og luk døren, afmonter vandindløbsslangen og tøm den.

Flytning af maskinen

Hvis De skal flytte maskinen (flytte til anden bolig el.lign.):

1. Afbryd strømtilførslen.
2. Stop vandtilførslen.
3. Fjern vandtilførsels- og afløbsslangerne.
4. Træk maskinen ud sammen med slangerne.
   Undgå at lægge maskinen om på siden under transport.

Hvis maskinen ikke fungerer

Nogle problemer skyldes ofte manglende vedligeholdelse eller forglemmelse, som let kan løses uden at tilkalde en servicemand. Før De kontakter service, bør De først gennemgå følgende liste:

Symptom Løsning
Maskinen starter ikke▪ Døren er ikke lukket korrekt.	▪ Stikproppen er ikke sat korrekt i stikkontakten.▪ Der er ingen strøm på stikkontakten.
Maskinen tager ikke vand ind▪ Vandhanen er lukket.	▪ Vandtilførslen er afbrudt.▪ Vandtilførselsslangen er sammentrykket eller bøjet.Ret den ud.▪ Vandtilførselsslangen kan være tilstoppet.Luk for vandtilførslen og rens filteret.
Filtrerne er tilstoppede	▪ Rens filtrene (se vedligeholdelse og rengøring).
Spulearmene drejer ikke rundt.	▪ Kontroller at servicet er placeret korrekt.
Maskinen skyller ikke vandet ud	▪ Afløbsslangen er sammentrykket eller bøjet.Ret den ud.▪ Afløbet i vasken er tilstoppet. Fjern blokeringen.▪ Forlængerslangen på afløbsslangen er ikke korrekt.Læs vejledningen for spildevandsforbindelse.▪ Der er ikke aftræk for enden af afløbsslangen.
Maskinen støjer▪ De enkelte servicedele klirrer mod hinanden(se "fyldning af maskinen").▪ Spulearmene rammer servicet.
Døren er vanskelig at lukke	▪ Opvaskemaskinen står ikke vandret eller er indbygget forkert.
Servicet er ikke rent (dårlig vask)▪ Kurvene er for fyldte.	▪ Servicet er ikke placeret korrekt.▪ Spulearmene roterer ikke.▪ Spulearmene er tilstoppede.▪ Filtrene er tilstoppede.▪ Filtrene er ikke placeret korrekt.▪ Der er ikke anvendt en tilstrækkelig mængde opvaskemiddel, eller opvaskemidlet er uegnet.▪ Opvaskemidlet er gammelt eller har form af klumper.▪ Hætten på saltbeholderen er ikke lukket korrekt.▪ Det valgte opvaskeprogram er for skånsomt.
Synlig kalkaflejring eller hvidlig belægning på servicet rigtige niveau.	▪ Kontroller at vandblødgøringsanlægget er stillet på det▪ Kontroller om der er salt, og om låget er tæt.
Servicet er ikke helt tørt	▪ Der er ikke noget afspændingsmiddel i maskinen, eller der er anvendt for lidt.

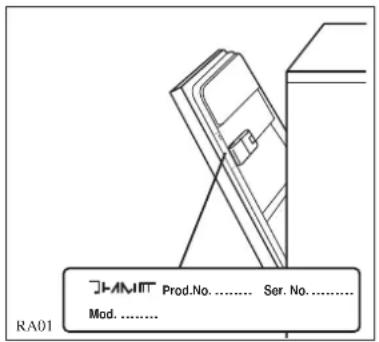

Hvis der stadig er problem efter ovenstående kontrol, kontaktes nærmeste servicecenter. Angiv modelbetegnelse og serienummer. Disse oplysninger finder De på opvaskemaskinens typeskilt, som findes på højre side af opvaskemaskinens dør (se billede).

Maskinen er udstyret med en sikkerhedsanordning, der stopper vandtilførslen i tilfælde af vandlækager. Denne anordning er placeret i maskinens bund og fungerer kun, när maskinen er i drift.

Service må kun udføres af vor autoriserede service, og der må kun anvendes originale reservedele. De må under ingen omstændigheder forsøge at reparere maskinen selv. Reparationer, der udføres af ukyndige personer, kan medføre skader og alvorlige fejl. Kontakt Deres lokale servicecenter.

Der skal altid anvendes originale reservedele.

Elarbejdet i forbindelse med installation af maskinen bør udføres at en autoriseret elinstallatør eller en anden kyndig person.

VVS-arbejdet i forbindelse med installation af maskinen bør udføres af en autoriseret VVS-installatør eller en anden kyndig person.

Tekniske data

DIMENSIONER Bredde 59.6 cm	Højde 81.8 - 87.8 cmMaks. dybde 56,5 cmMaks. dybde med åben dør 111.4 cm
ELTILSLUTNING Spænding 230 V - 50 HzMOTOREFFEKT UNDER VASK 200 WVARME ELEMENTETS EFFEKT 2100 WTOTAL EFFEKT 2300 W
VANDTRYK Minimum 50 kPa (0.5 bar)	Maksimum 800 kPa (8 bar)
KAPACITET (STANDARD IEC)INDSTILLINGER 12
FORBRUG	VandElektricitet	19 l1.4 kW/h

Vandtilslutning

Maskinen kan tilsluttes enten varmt (maks. 60°C) eller koldt vand.

Vi anbefaler dog at anvende koldt vand.

Varmtvandstilførsel er ikke altid tilstrækkelig til meget snavset service, da det forkorter vaskeprogrammets varighed.

Vandtrykket skal ligge inden for de grænser, der er angivet i tekniske data.

Deres lokale vandværk kan oplyse Dem om gennemsnitstrykket i Deres område.

Opvaskemaskinens tilgangs- og afløbsslange kan drejes til højre eller venstre for at gøre installationen lettere.

Låsemøtrikken skal være placeret korrekt for at undgå vandlækage.

Slangen må ikke bøjes eller sammentrykkes, da vandstrømmen derved kan nedsættes.

Hvis maskinen tilsluttes nye vandrør eller rør, der ikke har været anvendt i længere tid, anbefales det at lade vandet løbe i nogle minutter, før tilførelsesslangen tilsluttes. Derved aflejres der ikke sand eller rust i tilførelsesslangens filter.

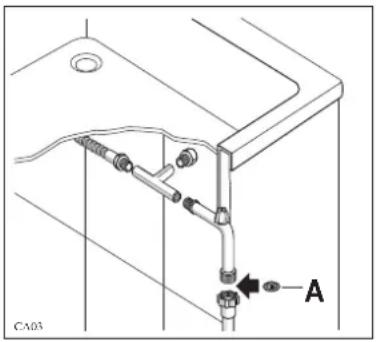

Det medfølgende filter (A) skal i alle tilfælde placeres i samlingen.

Hvis De selv vil lave forbindelsen, er fastgørelsesmøtrikken på maskinens vandtilførselsslange beregnet til at blive skruet på en 3/4 tomme vandrørsgevind eller på en særlig lyntilkoblingshane.

For at gøre det lettere kan selve slangen drejes til venstre eller højre.

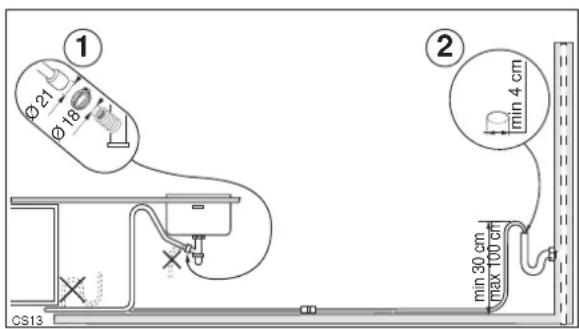

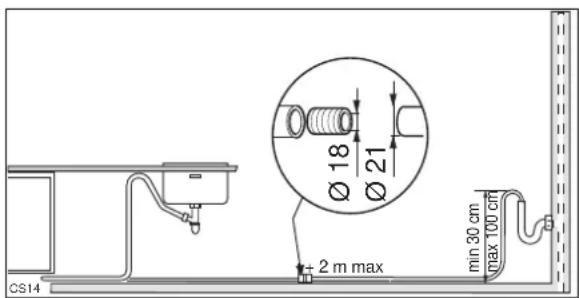

Tilslutning af afløbsslangen

Afløbsslangen kan tilsluttes på følgende måder:

1. Til vaskens vandlås, eventuelt ved hjælp af spændbånd.
2. Til et faldrør med et aftrækshul på mindst 4 cm i diameter.

Afløbstilslutningen skal være mindst 30 cm og højst 100 cm over gulvet.

Slangen kan enten føres til venstre eller højre om opvaskemaskinen.

Slangen må ikke have knæk og ikke sammentrykkes, da dette nedsætter eller blokerer vandafløbet.

En eventuel forlængelse af afløbsslangen må ikke være på mere end 2 m, og forlængerslangens indvendige diameter må ikke være mindre end maskinens afløbsslange.

Eventuelle forbindelsesstykker til slangens tilslutning må heller ikke have en diameter, der er mindre end afløbsslangens.

Proppen må ikke sidde i vasken, när maskinen tømmes, da dette kan forårsage at vandet suges tilbage i maskinen.

Eltilslutning

Kontroller følgende før maskinen tilsluttes stikkontakten:

1. At elnettets spænding svarer til den spænding, der er angivet under tekniske data.
2. At elmåler, sikringer, strømtilførsel og stikkontakt kan klare den nødvendige maksimale belastning. Kontroller at kontakt og stik passer sammen uden brug af adapter. Hvis det er nødvendigt er det bedre at udskifte kontakten.

Maskinen skal jordforbindes i henhold til gældende sikkerhedsbestemmelser.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsbestemmelser ikke overholdes.

CE Maskinen overholder følgende E∅F-direktiver: - 73/23 19.2.73 (lav spænding direktiv) og senere modifikationer; - 89/336 3.5.89 (elektromagnetisk kompatibilitet) og senere modifikationer.

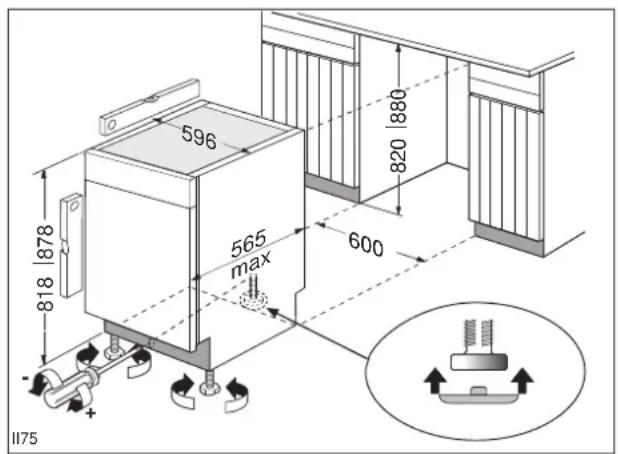

Indbygning

Maskinen er beregnet til placering under et køkkenbord eller et arbejdsbord.

Det er vigtigt at følge de nichemål, der er angivet på diagrammet.

Der kræves ingen særlige åbninger til maskinens ventilation, kun gennemgange til, vandtilførselsslange, afløbsslange og elledning.

Nichens loft kan have en afstand på 820 og 880 mm over gulvet, da maskinens justerbare fødder kan drejes langt op eller ned (maks. 60 mm).

Der skal være 2 mm frit mellem opvaskemaskine og bord.

Højdejustering af maskinen

Højdejusteringen gennemføres på følgende måde:

1. Løs eller stram de to forreste fødder.
2. Den bageste fod justeres ved at dreje skruen i midten af forreste sparkeplade til venstre eller højre.

Der er vedlagt et underlag til den bageste fod for at maskinen lettere kan glide ind og ud af nichen.

Sæt underlaget på ved at presse det på foden.

Hvis det er nødvendigt, kan underlaget gøres mindre ved at brække det, hvor det er markeret.

Det er vigtigt at maskinen placeres helt vandret, således at døren kan lukkes helt tæt til. Når den er helt vandret, vil døren ikke ramme afstandsstykkerne i hver side af kabinettet.

Hvis døren ikke lukker ordentligt, løs eller stram de justerbare fødder indtil maskinen er fuldstændig vandret.

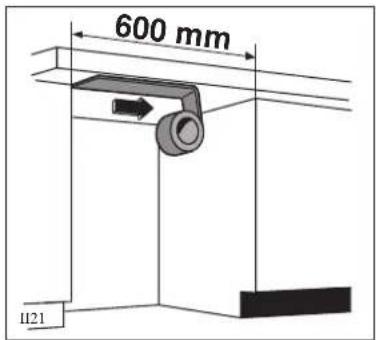

Påsætning af dampbeskyttelse

Påsæt det selvklæbende beskyttelsesfolie på den forreste del af køkkenbordet langs hele bredden.

Fastgørelse til køkkenelementer

For at undgå at opvaskemaskinen vipper, skal den fastgøres til enten køkkenbordet eller det tilstødende køkkenelement/væg med de medfølgende beslag. Sæt de to fastspændingsbeslag i rillerne, der findes forrest, foroven på vaskemaskinen, som vist på billedet.

Fastgør beslagene til køkkenelementerne med 3,5x16 skruer ved at bruge de øverste huller eller hullerne i siden.

Maskinen skal fastgøres til undersiden af toppladen ved hjælp at de medfølgende beslag.

Hvis dette ikke sker, kan det medføre en ustabil funktion, som kan forårsage skader.

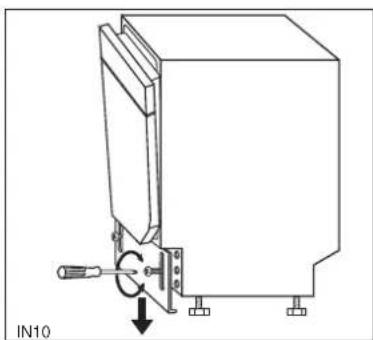

Højdejustering af sokkelpladen

Højdejustering af sokkelpladen, følg instruktionerne på billedet.

1 år fra den dokumenterede købsdag (gem købsnotaen) Garantien dækker fabrikations- og materialefejl), der måtte opstå ved normal brug i en privat husholdning i Danmark.

Garantien omfatter materialer, nødvendige transportomkostninger og arbejdsløn. For Grønland og Færøerne gælder særlige regler.

Forbehold:

Garantien omfatter ikke fejl og skader, som skyldes andre årsager end fabrikations- og materialefejl. Det er en forudsætning for garantien, at reparation ikke er forsøgt foretaget af andre end Electrolux Hvidevare-Service, der er vor autoriserede serviceorgan.

Garantien dækker ikke uberettiget tilkald af service.

Produktansvar

Vort produktansvar er gældende i følge "Lov om produktansvar". Denne lov gælder for skader på personer eller ting, som skyldes fejl på selve det installerede produkt. Dette ansvar er gældende 10 år efter, at apparatet er købt som fabriksnyt.

Forbehold

■ Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:
■ At produktets installation ikke er udført i overensstemmelse med installations-vejledningen.
■ At produktet har været anvendt til andet formål end beskrevet i brugsanvisningen.
■ At de i denne brugs- og installations-vejledning nævnte sikkerhedsregler ikke er blevet fulgt.
■ At en reparation er udført af andre end vor autoriserede serviceorganisation, se brugsanvisningen.
■ At der er brugt uoriginale reservedele.
■ At skaden skyldes en transportskade, som måtte være opstået på et senere tidspunkt, f.eks. ved flytning eller videre salg.

■ At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.
Service og evt reparationer skal udføres af vor autoriserede Service, se brugsanvisningen.
Der må kun benyttes reservedele som er godkendt af førnævnte.

Electrolux Hvidevarer-Service har tre service-centre fordelt over landet. Her er det muligt at bestille service samt købe reservedele. Det er også muligt at bestille reservedele samt tilbehør hos forhandleren/el-installatører

Benyt venligst nedennævnte telefonnummer:

70117400

Adresser på servicecenter:

Lundtoftegårdsvej 99

2800 Lyngby

Ny Banegårdsgade 45

8000 Århus

Vejlevej 34

7000 Fredericia
