BRUGSANVISNING DE6654 ZANUSSI

Vigtig sikkerhedsinformationen 3

Beskrivelse af maskinen 4

Betjeningspanel 5

Før brug 6

Indstilling af vandblødgøringsanlægget 6

Skyllemiddel 9

Anvendelse af maskinen 10

Fyldning af maskinen 10

Højdejustering at den øverste kurv 12

Opvaskemiddel 13

Nyttige tips 14

Opvaskeprogrammer 15

Betjeningsrækkefølge 16

Indvendig rengøring 18

Rengøring af filtrene 18

Udvendig rengøring 19

Længere periode uden brug 19

Forholdsregler ved frost 19

Flytning af maskinen 19

Hvis maskinen ikke fungerer 20

Tilslutning af afløbsslangen 25

Eltilslutning 25

Indbygning 26

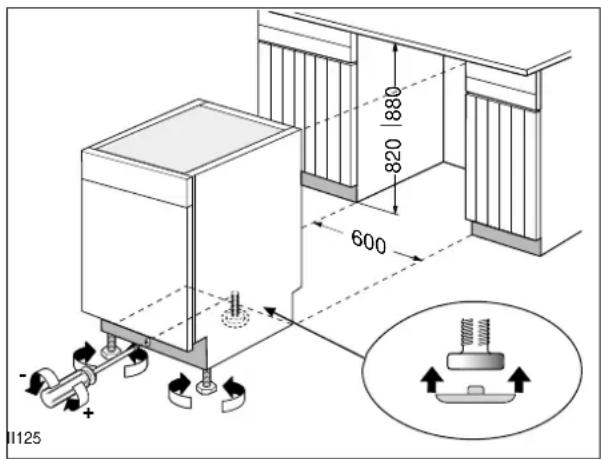

Højdejustering af maskinen 26

Højdejustering af sokkelpladen 26

Påsætning af dampbeskyttelse 27

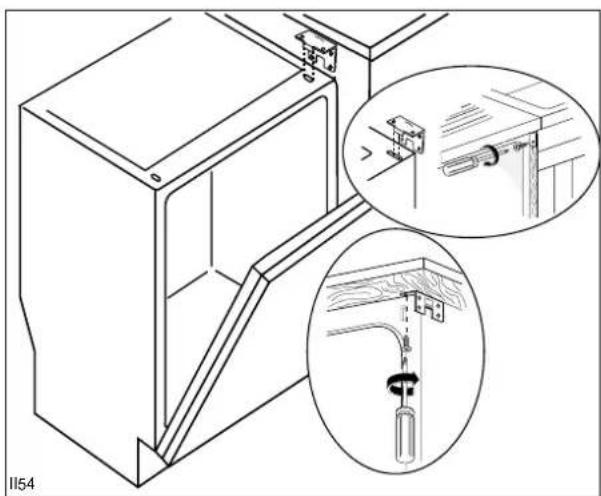

Fastgørelse til køkkenelementer 27

Vejledning i brug af brugsanvisningen

Sikkerhedsinstruktioner

1. 1. 1. Trin for trin instruktioner

Nyttige tips

Miljøinformation

Vigtig sikkerhedsinformation

Det er meget vigtigt, at denne brugsanvisning gemmes til evt. fremtidig brug. Hvis maskinen sælges eller overdrages til en anden bruger, eller hvis De flytter og efterlader maskinen i huset, skal brugsanvisningen følge med maskinen, således at den nye ejer kan sætte sig ind i betjeningen og læse de pågældende informationer.

Denne information gives af sikkerhedsmæssige grunde. De skal derfor gennemlæse den nøje, før maskinen installeres og anvendes.

Installation

• Denne maskine er tung. Vær forsigtig, hvis den skal flyttes.
• Det er farligt selv at foretage indgreb i maskinen eller på nogen måde ændre den.
• Maskinen må ikke placeres på elledningen.
• Elarbejdet i forbindelse med installation af maskinen bør udføres af en autoriseret elinstallatør eller en anden kyndig person.
• VVS-arbejdet i forbindelse med installation af maskinen bør udføres af en autoriseret VVS-installatør eller en anden kyndig person.

Børnesikring

• Maskinen er beregnet til at blive anvendt af voksne. Lad ikke børn pille ved betjeningsknapperne eller lege med maskinen.
• Placer indpakningsmaterialet uden for børns rækkevidde.
• Opbevar vaskemidler på et sikkert sted uden for børns rækkevidde.

Under brug

• Ting, der er forurenet af benzin, maling, stål eller jernpartikler, ætsende, syreholdige eller alkaliske kemikalier må ikke vaskes i opvaskemaskinen.
• De bør under ingen omstændigheder åbne døren, mens maskinen er i gang. Maskinen skal altid afbrydes, før døren åbnes.
• Brug kun opvaskemiddel der er beregnet til opvaskemaskiner.
• Når De har fyldt maskinen op, eller når De har tømt maskinen, skal døren lukkes, da en åben dør kan være farlig.
• Lad vær med at sidde eller stå på den åbne dør.
• Træk stikket ud og luk for vandtilførslen efter brug.

• De bør være forsigtig ved rengøring at tætningen forneden på døren og ved hængslerne, da man kan skære sig på de skarpe metal kanter.

• Service må kun udføres af vor autoriserede service, og der må kun anvendes originale reservedele.

• De må under ingen omstændigheder forsøge at reparere maskinen selv. Reparationer, der udføres af ukyndige personer, kan medføre skader eller alvorlige fejlfunktioner. Kontakt Elektrolux Hvidevare-Service. Der skal altid anvendes originale reservedele.

Miljøbeskyttelse

I miljøets interesse:

• Materialer mærket med symbolet er genanvendelige.
• Spørg i kommunen om der er genbrugsanlæg for denne maskine i Deres område.
• Hvis maskinen skal skrottes, skær netledningen af og gør dørlåsen uanvendelig for at undgå at små børn kan blive lukket inde.
• Hjælp med at holde Deres land pænt – brug en legaliseret affaldsplads til Deres gamle maskine.

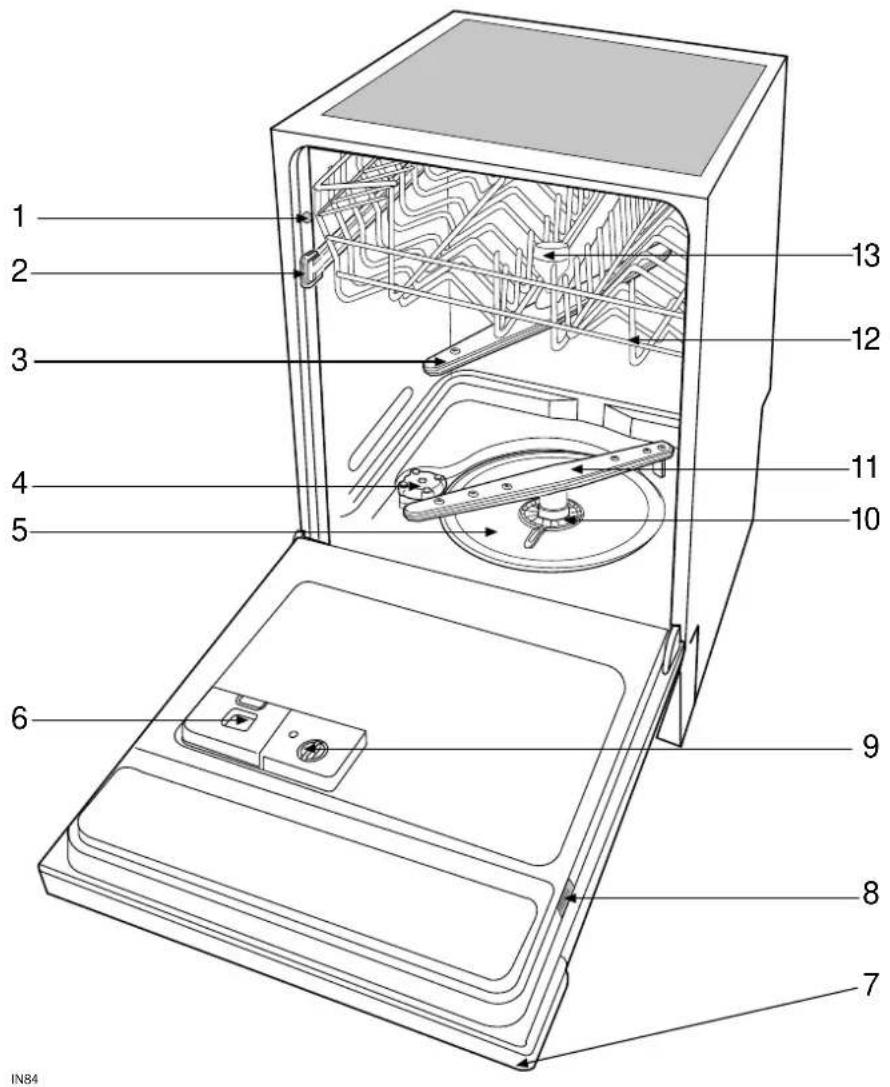

Beskrivelse af maskinen

1. Nivellering af mellemstykket
2. Stop for øverste kurv
3. ∅verste spulearm
4. Saltbeholder
5. Stort filter
6. Vaskemiddelbeholder
7. Betjeningspanel

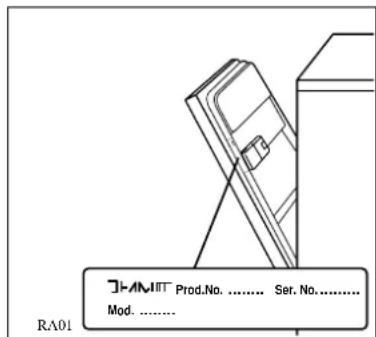

8. Typeskilt
9. Skyllemiddelbeholder

10. Midterfilter

11. Nederste spulearm

12. ∅verste kurv
13. WRD vaskemiddeldispenser

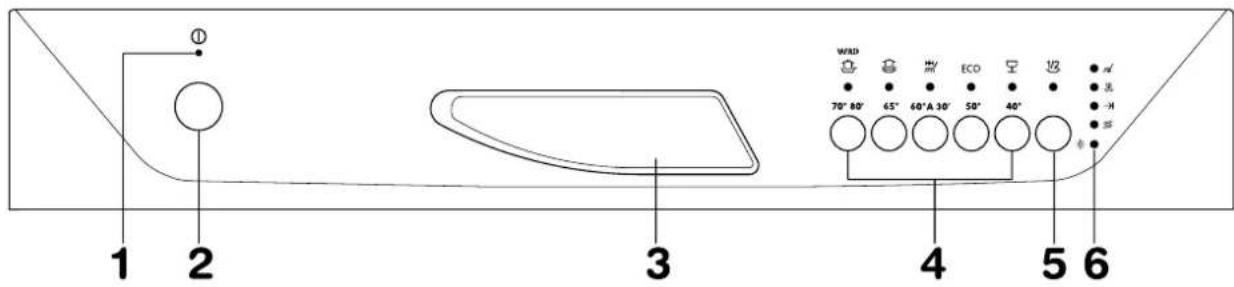

Betjeningspanel

Dette valg er praktisk og økonomisk, når der kun skal vaskes lidt service.

Når der trykkes på denne trykknap, vil den tilsvarende kontrollampe lyse og forvasken udelukkes automatisk.

Hvis kontrollampen ikke lyser, vil hele vaskeprogrammet blive udført.

Husk at fylde alt servicet i begge kurve.

Med program 60° A 30' er denne mulighed automatisk fravalgt.

1. Kontrollamper

Programfase kontrollys

VASK

Lyser när vaskeprogrammet er færdigt

Salt og skyllemiddel kontrollamper

Salt kontrollamper

lyser när der mangler salt, for at minde Dem om at fylde saltbeholderen.

Skyllemiddel kontrollamper

lyser när der mangler skyllemiddel, for at minde Dem om at fylde skyllemiddelbeholderen.

Før brug

Før brug af opvaskemaskinen for første gang:

1. Kontroller at strøm- og vandforbindelsen er udført i overensstemmelse med installationsvejledningen.
2. Fjern emballagen inde i maskinen.
3. Indstil vandblødgringsanlægget.
4. Hæld 1 liter vand i saltbeholderen og fyld derefter med salt.
5. Fyld skyllemiddelbeholderen.

Indstilling af vandblødgøringsanlægget

Opvaskemaskinen er udstyret med et vandblødgøringsanlæg beregnet til at fjerne mineraler og salte fra vandet. Disse kunne have en ødelæggende eller dårlig indflydelse på maskinens funktion.

Jo større indholdet er af disse salte, desto hårdere er vandet.

Vandets hårdhed måles i ækvivalente skalaer, f.eks. tyske, franske grader og dele pr. million.

Blødgøringsanlægget skal justeres efter vandets hårdhed i Deres område. Det lokale vandværk kan oplyse Dem om hårdhedsgraden af vandet i Deres område.

Opvaskemaskinen er fra fabrikken indstillet på niveau 3.

Hvis dette niveau ikke er egnet i Deres område, skal blødgøringsanlægget justeres.

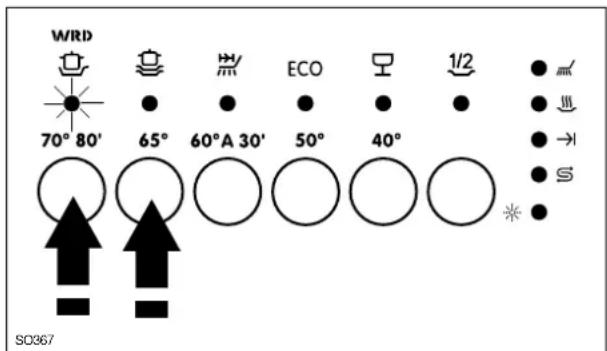

Når der skal vælges et andet niveau, vær sikker på at opvaskemaskinen er slukket og derefter fortsættes som følger:

1. Tryk samtidig på 70° 80' og 65° programtrykknapperne.
2. Bliv ved med at trykke på 70° 80' og 65° programtrykknapperne mens opvaskemaskinen tændes ved at trykke på Start/stop knappen. 70° 80' kontrollampen lyser.

På samme tid vil også 70° 80' kontrollampen tænde og forblive tændt i ca. 5 sekunder for herefter at begynde at blinke og vise det aktuelle vandblødgøringsniveau.

Niveau	Vandhårdhed			Brug af salt
	Tyske grader (°dH)	Franske grader (°TH)	PPM (dele pr. million)
1	< 4	< 8	< 80	NEJ
2	4 - 18	8 - 30	80 - 300	JA
3	19 - 29	31 - 50	301 - 500	JA
4	30 - 40	51 - 70	501 - 700	JA
5	41 - 50	71 - 90	701 - 900	JA

Det aktuelle niveau er angivet af det antal blink der kommer fra 70° 80' kontrollampen, som skifter mellem 5 sekunder slukket og et antal blink, dette varer i ca. 60 sekunder.

Eksempel:

1 blink = niveau 1
2 blink = niveau 2
3 blink = niveau 3
4 blink = niveau 4
5 blink = niveau 5

1. Tryk på 70° 80' programtrykknappen.

Hver gang der trykkes på trykknappen ændres niveauet.

Eksempel:

Hvis det aktuelle niveau er 3 og der kun trykkes en gang på 70° 80' programtrykknappen er niveau 4 blevet valgt.

70° 80' kontrollampen forbliver slukket i ca. 5 sekunder for herefter at begynde at blinke og vise det nyvalgte niveau.

1. For at bevare det nye niveau skal der slukkes for opvaskemaskinen ved at trykke på Start/stop trykknappen.

Hvis hårdhedsgraden af vandet er på niveau 1, er det allerede blødt, og det er derfor ikke nødvendigt at bruge salt. Med vandblødningsindstilling på niveau 1 vil saltkontrollampen på betjeningspanelet altid være slukket. Brug salt fra niveau 2 og op.

Hvis det er nødvendigt at fylde salt på, vil saltkontrollampen fra niveau 2 og opad kun lyse, når vaskeprogrammet indstilles og når det er færdigt. Den vil være slukket mens programmet kører.

Påfyldning af salt

Der må kun anvendes salt, der er beregnet til opvaskemaskiner.

Andre typer salt, der ikke er beregnet til opvaskemaskiner, især bordsalt, vil ødelægge blødgøringsanlægget.

Der skal påfyldes salt, umiddelbart før et af de komplette opvaskeprogrammer startes. Derved undgås at spildt salt eller saltvand ligger i længere tid på bunden af maskinen. Dette kan medføre tæring.

Påfyldning:

1. Skru hætten af saltbeholderen.
2. Fyld ca. 1 liter vand i beholderen, eller indtil den er fuld (det er kun nødvendigt den første gang der fyldes salt på).

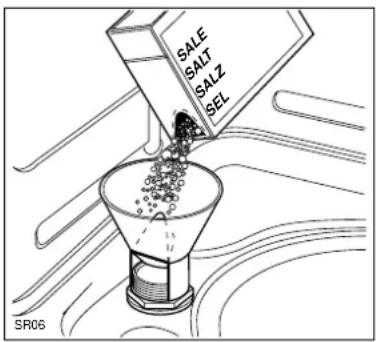

3. Ved hjælp af den medfølgende tragt hældes salt i beholderen til den er fuld. Bliv ikke bekymret hvis vandet i beholderen løber over, når der fyldes salt på, det er helt normalt.
4. Sæt hætten på igen og kontroller, at der ikke er salt på gevindet eller pakningen.
5. Skru hætten helt fast.

Saltbeholderen skal regelmæssigt efterfyldes med salt.

"Saltpåfyldning" indikatorlampen på betjeningspanelet vil lyse, när saltet er brugt, og der skal efterfyldes

Saltpåfyldningslampen kan fortsætte med at lyse i 2-6 timer efter, at der er fyldt salt på, forudsat at opvaskemaskinen er tilsluttet lysnettet. Ved saltsorter, som kun opløses meget langsomt, kan der være tale om længere tid. Dette påvirker dog ikke maskinens funktion.

Skyllemiddel

Skyllemidlet doseres automatisk under det sidste skyl, og sikrer ved skylningen en plet- og stribefri tørring. Beholderen, som er monteret indvendigt i døren, kan rumme ca. 110 ml skyllemiddel. Det rækker til 16-40 opvaskeprogrammer afhængigt af den indstillede dosering.

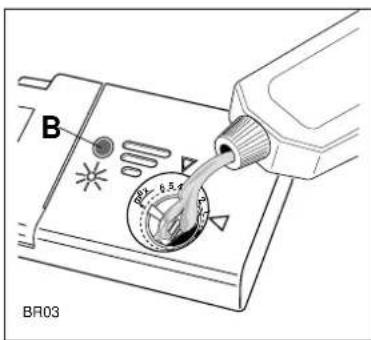

Påfyldning af skyllemiddel

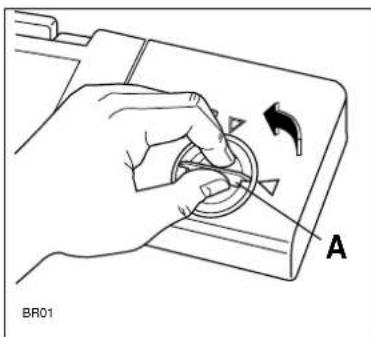

1. Beholderen åbnes ved at dreje låget (A) mod uret.

2. Fyld beholderen fuldstændig med skyllemiddel (ca. 110 ml). Indikatoren (B) bliver helt mørk.

3. Efterfyld skyllemiddel när skyllemiddel kontrollampen på kontrolpanelet lyser.

Hvis det er nødvendigt at fylde skyllemiddel på, vil skyllemiddel kontrollampen kun lyse, når vaskeprogrammet indstilles og når det er færdigt. Den vil være slukket mens programmet kører.

Vær sikker på at låget er lukket efter hver påfyldning.

Fyld ikke opvaskemiddel i skyllemiddelbeholderen. For at undgå en for kraftig skumdannelse under næste opvask skal skyllemiddel, som er løbet ved siden af, fjernes med en klud.

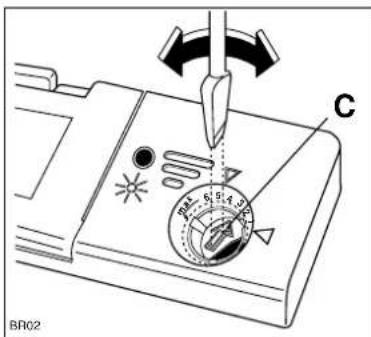

Indstilling af mængden

Skyllemiddelmængden justeres ud fra det opnåede glans- og tørreresultat ved hjælp af 6 positionsvælgeren (C) (mindste mængde position 1, største mængde position 6).

Hvis der er vanddråber eller kalkpletter på det opvaskede service, skal mængden øges gradvist. Hvis servicet har klistret hvidlige striber, skal mængden reduceres.

Anvendelse af maskinen

Fyldning af maskinen

Før servicet anbringes i maskinen, skal alle madrester fjernes fra tallerknerne for at undgå, at filtrene tilstoppes, hvilket forringer opvaskemaskinens funktion.

Meget små servicedele, der kan falde gennem kurvene, bør ikke anbringes i opvaskemaskinen.

Døren åbnes, og kurvene trækkes ud, när servicet skal fyldes i maskinen.

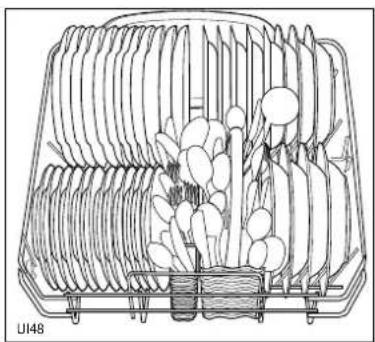

Den nederste kurv

Den nederste kurv er beregnet til kasseroller, låg, tallerkener, salatskåle, bestik osv.

Serveringsfade og større låg bør placeres langs kanten af kurven, således at den øverste spulearm frit kan dreje rundt.

Desuden kan de to bageste rækker let og hurtigt klappes ned. Dette gør det nemt at placere gryder og salatskåle.

Nedklapning af tapperne:

- Tapperne trækkes let opad og sænkes bagud (se billede). Når de igen skal rettes op, er det tilstrækkeligt at føre dem til lodret position.

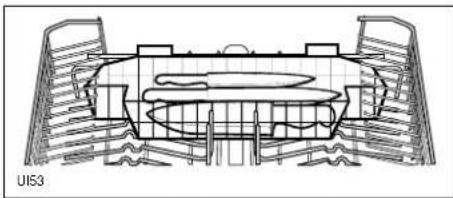

Langt bestik og/eller skarpe knive kan være farlige, hvis de placeres andre steder.

Vær forsigtig ved håndtering af skarpt bestik og/eller køkkenknife.

Bestik skal placeres i den aftagelige bestikkurv med skafterne vendt nedad. Hvis skafterne stikker ud gennem bunden af kurven og derved blokerer den nederste spulearm, skal bestikket placeres med skafterne opad.

Skeer skal blandes med andet bestik, så de ikke lægger sig ind i hinanden.

For at opnå det bedste resultat anbefaler vi at bruge de medfølgende rumdelere (hvis størrelse og omfang af bestikket tillader det).

Bestikkurven er i to dele, som kan skilles og derved give større fyldningsfleksibilitet. De to dele skilles ved at skubbes vandret i hver sin retning og trækkes fra hinanden. Gør det omvendt for at samle den igen.

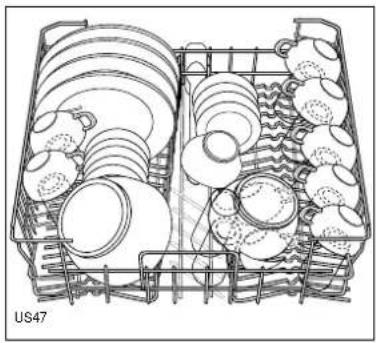

Glas med høj fod kan placeres med foden opad i de forhøjede koppehylder.

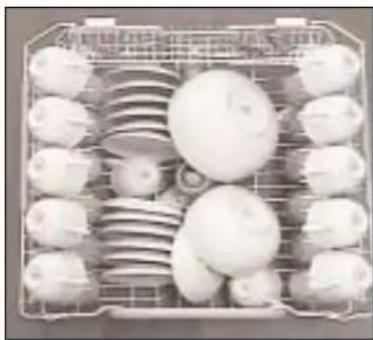

Lette køkkenting (plastskåle osv.) bør placeres i den øverste kurv, og anbringes således, at de ikke bevæger sig rundt under opvasken.

Start med at stille dem bagest i kurven og læn dem lidt fremad og undlad at placere dem forrest tæt ved døren.

Før døren lukkes, kontrolleres, at spulearmene kan dreje frit.

Højdejustering at den øverste kurv

Hvis der vaskes meget store tallerkener (med en diameter på 27 til 32 cm), kan disse anbringes i den nederste kurv, hvilket kræver, at den øverste kurv indstilles højere.

Højdejusteringen gennemføres på følgende måde:

1. Kurven trækkes ud indtil den stopper.
2. Løft forsigtigt begge sider opad indtil mekanismen aktiveres og kurven er stabil.

Bemærk!

Kurven må aldrig løftes eller sænkes i kun den ene side.

Når den øverste kurv er i en højere position kan den kun tage tallerkener med en diameter på op til 20 cm, og De kan ikke anvende de øverste kophylder.

For at sænke kurven til den oprindelige position

1. Kurven trækkes ud indtil den stopper.
2. Løft forsigtigt begge sider opad og lad så mekanismen falde langsomt ned mens der holdes i den.

Når De har fyldt maskinen, skal døren lukkes, da en åben dør kan være farlig.

Brug kun opvaskemidler der er beregnet til opvaskemaskiner.

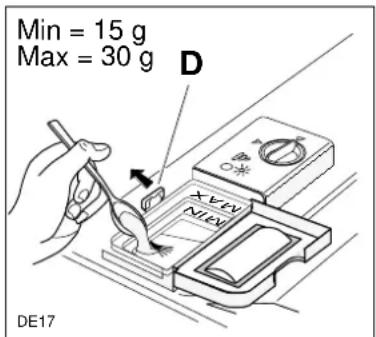

Hvis der bruges pulver opvaskemiddel fortsæt på følgende måde:

1. Åben låget på beholderen ved at trække i palen (D).
2. Fyld opvaskemiddel på overensstemmelse med anbefalingerne i programskemaet. Da ikke alle opvaskemidler er ens, skal De være opmærkssom på pakken.
3. Luk altid låget.

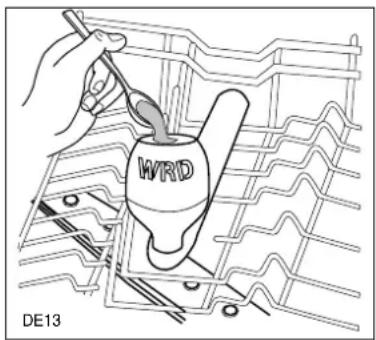

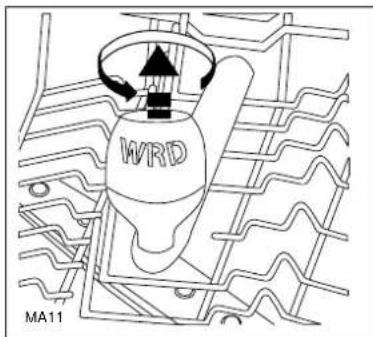

4. Hvis programmet har forvask hældes det nødvendige opvaskemiddel i WRD vaskemiddeldispenseren. Følg den anbefalede mængde vaskemiddel som er angivet i "Vaskeprogram" skemaet.

Hvis der bruges tablet opvaskemiddel fortsæt på følgende måde:

1. For alle programmer: læg en tablet i opvaskemiddelbeholderen.
2. Luk altid låget
3. For alle programmer med forvask: læg et stykke af en anden tablet på låget til opvaskemiddelbe holderen.

En utilstrækkelig mængde opvaskemiddel giver et dårligere opvaskeresultat, mens en for stor mængde ikke giver nogen fordele, men blot fører til unødvendigt spild.

Moderat anvendelse af opvaskemiddel er også til gavn for miljøet.

Fosfatfrie opvaskemidler med enzymer

I de lavalkaliske kompakte pulvere er vanskeligt nedbrydelige stoffer erstattet af naturlige enzymer og andre biologisk nedbrydelige stoffer, som skåner miljøet.

Enzymerne udfolder hele deres snavsopløsende virkning allerede ved en temperatur på 50°C.

Ved brug at ∅konomi-programmer opnår man på grund af den længere påvirkningstid et lige så godt opvaskeresultat som ved et program på 65°C med traditionelle opvaskemidler.

Disse nye kompakt pulvere er stort set fosfatfrie.

Nyttige tips

Energibesparelse

Anbring servicet i maskinen straks efter hvert måltid, og vent med at starte opvasken, indtil opvaske-maskinen er fyldt helt op.

Forvask ikke servicet under rindende vand.

Vælg KVIK A 30' programmet, når servicet ikke er særligt tilsmudset. Følg vejledningen i "Vaskeprogram" skemaet.

Vælg Halvfyldt, hvis der kun skal vaskes lidt service. Husk at fylde service i begge kurve.

Det bedste resultat opnås på følgende måde

Før service anbringes i maskinen, fjernes alle madrester og meget tilsmudsede gryder og pander stilles i blød.

Sørg altid for at vende kasseroller, kopper og glas med bunden i vejret.

Service med buede flader placeres skråt så vandet let kan løbe af.

Undgå så vidt muligt, at de enkelte servicedele rører hinanden.

Følgende ting bør ikke vaskes i opvaskemaskine (medmindre de er solgt som egnet til maskinopvask).

• Bestik med håndtag af træ eller ben eller sammenlimede dele
• Bestik af bronze
• Kasseroller med træhåndtag
• Ting af aluminium
• Krystalservice
• Blyholdige glas
• Ting af plastik
• Antikt eller håndmalet porcelæn

Visse former for dekoration på service kan blive misfarvet, när det vaskes i en opvaskemaskine.

Krystalservice og ting af plastik bør vaskes i hånden, hvis det ikke garanteres, at de kan tåle ma- skinopvask.

Visse glastyper kan blive matte, efter at de er blevet vasket nogle gange i en opvaskemaskine.

Der kan opstå ne kemisk reaktion mellem sølvbestik og rustfrit stålbestik. Som forholdsregel, undgå at vaske dem sammen.

Køkkenting af jern og støbejern kan ruste og afgive pletter på det øvrige service.

Aluminium har tendens til at blive sort. Kobber, tin og messing har tendens til at blive plettet.

i Kontakt forhandleren, hvis De er i tvivl om, hvorvidt Deres køkkenting tåler maskinopvask. Når De køber nyt service, bør De sikre Dem, at det tåler maskinopvask.

Opvaskeprogrammer

Program	Tilsmudsningsgrad og servicetyper	Trykknapper Besk	Avekslet mængde opvaskemiddel
			Hovedvask	Forvask
* Intensive 70°C WRD 801[∅TT]	Stærkt tilsmudset. Service, bestik, gryder og pander	Start/stop + 70° 80'	20 g 10 g		Varm forvask Hovedvask 70°C 1 kold skylning 1 varm skylning Aktiv tørring
Normal 65°C	Normalt tilsmudset. Service og bestik	Start/stop + 65°	25 g 5 g		Kold forvask Hovedvask 65°C 1 kold skylning 1 varm skylning Aktiv tørring
[Kerak] Kvik 60°C 301	Frisk tilsmudset. Service og bestik	Start/stop + 60° A 3'0	30 g /		Hovedvask 60°C 1 varm skylning
[∅ktri] ∅konomi 50°C	Normalt tilsmudset. Service og bestik	Start/stop + ECO	25 g 5 g		Kold forvask Hovedvask 50°C 2 kolde skylning 1 varm skylning Aktiv tørring
Skåne 40°C [DKSW]	Lettere tilsmudset. Fint porcelæn og glasvarer	Start/stop + 40°	25 g 5 g		Kold forvask Hovedvask 40°C 2 kolde skylning 1 varm skylning Aktiv tørring

* Ideelt til vask af en komplet 12 kuverters fyldning med normal tilsmudsning.
Karakteriseret med en varighed på ca. 80 minutter og en vasketemperatur på 70°.
Tiden er tilnærmet, og afhænger af vandets tryk og temperatur og også af variationer i strømtilførelsen.
Dette er det bedste daglige program.
** Ideelt til vask af bordservice fra morgenmad og middag (frisk tilsmudset).
Karakteriseret med en varighed på ca. 30 minutter og en vasketemperatur på 60°.
Tiden er tilnærmet, og afhænger af vandets tryk og temperatur og også af variationer i strømtilførelsen.
Dette er et perfekt dagligt program lavet for at tilgodese behovet for en familie på 4 personer, som fylder bordservice fra morgenmad og middag i maskinen.
*** Testprogram for EN 50242. (Se Råd for testcentre).

Betjeningsrækkefølge

1. Kontroller filtrene

Kontroller at de rene og sidder rigtigt (se rengøringsvejledningen).

2. Tryk på Start/stop knappen

Start/stop kontrollampen tænder.

3. Kontroller, om der er afspændingsmiddel og salt

Hvis der skal efterfyldes salt eller skyllemiddel vil de tilhørende kontrollamper lyse.

4. Placering af service

Træk den nederste kurv ud og anbring kasseroller, tallerkener og bestik i den.

Træk den øverste kurv ud og anbring tallerkener, underkopper, glas, kopper osv. i den.

Skyd kurven ind i maskinen igen.

5. Kontroller, at spulearmene kan dreje frit

6. Dosering af opvaskemiddel

Fyld den mængde opvaskemiddel i beholderen, som anbefales ifølge vaskeprogram skemaet.

Vigtigt!

husk at reducere mængden af vaskemiddel, hvis der er valgt Halvfyldt.

7. Luk døren på opvaskemaskinen

8. Indstil og start programmet

Vælg Halvfyldt, hvis det er nødvendigt,.

Programmet vil starte ca. 6 sekunder efter det sidste tryk på trykknappen (program eller Halvfyldt trykknappen) inden for denne tid er det muligt at ændre program ved blot at trykke på trykknappen til et andet program.

Det er muligt at afbryde programmet:

• Åben døren
• Tryk på Start/stop trykknappen (i dette tilfælde vil alle kontrollamperne slukke)

Luk døren igen eller tryk på Start/stop.

Programmet vil starte fra det sted, hvor det blev afbrudt.

9. Slette et program der er i gang

Et program der er i gang kan slettes på hvilket som helst tidspunkt.

Tryk ca. 3 sekunder på trykknappen til det igangværende program indtil alle kontrollamperne er slukket.

Kun Start/stop kontrollampen vil forblive tændt, när programmet er blevet slettet.

Det er nu muligt at vælge et nyt vaskeprogram.

10. Når vaskeprogramet er færdigt

Opvaskemaskinen vil automatisk stoppe og fasekontrollampen for program slut vil tænde.

Kontrollampen for det netop afsluttede program vil forblive tændt.

Opvaskemaskinen er først færdig med programmet, når fasekontrollampen for program slut lyser.

Hvis De ikke venter til programmet er færdigt, vil det ikke være muligt at starte et nyt program før det foregående er blevet slettet.

(Se punkt 9 hvordan programmet slettes).

Sluk for opvaskemaskinen ved at trykke på Start/stop knappen.

Vent 15/20 minutter før opvaskemaskinens dør åbnes. de undgår herved at skolde Dem, når servicet tages ud, og at dampen eventuelt ødelægger materialer tæt ved vaskemaskinen.

Tøm den nederste kurv først og derefter den øverste. Derved drypper der ikke vand fra den øverste kurv ned på servicet i den nederste kurv.

Når vaskeprogrammet er færdigt anbefales det at trække stikket ud og lukke for vandtilførslen.

Generelt bør man ikke åbne døren, mens maskinen er i gang. Men hvis døren alligevel åbnes, vil en sikkerhedsafbryder stoppe maskinen.

Bemærk!

Åben ikke døren i den varme fase, da det varme vand kan løbe ud.

Vær meget forsigtig hvis døren skal åbnes i den varme fase eller lige efter at programmet er færdigt, da damp vil slippe ud.

Pakningerne rundt om døren, beholderen til opvaskemiddel og beholderen til afspændingsmiddel skal rengøres regelmæssigt med en fugtig klud.

Vi anbefaler en gang hver 3 måned at køre en tom maskine med et 65°C vaskeprogram og vaskemiddel.

Rengøring af midterfilter

(Efter hver opvask)

Der kan samle sig madrester i afløbsfiltret (A), som skal fjernes ved at skylle filtret under rindende vand.

For at tage afløbsfiltret op:

- Træk det op ved hjælp af håndtaget.

Efter rengøringen sættes filteret tilbage ved at trykke det ned, indtil det klikker på plads.

Rengøring af det store filter

(Hver uge)

Det store filter (B) rengøres på begge sider under rindende vand ved hjælp af en børste.

1. Spulearmen fjernes ved at trække den op i den ene side.
2. Drej søjlen (C) mod uret 90° hvorefter hele filtret tages ud.
3. Efter rengøringen sættes filtret på plads igen ved at følge denne vejledning i omvendt rækkefølge.
4. Kontroller at filtrene er i deres oprindelige position, og håndtaget på afløbsfiltret peger mod maskinens front.

Opvaskemaskinen må ikke anvendes uden filtrene.

Hvis filtrene er placeret forkert, vil opvaskeresultatet blive dårligt. Rengøring at filtrene er vigtig for at sikre korrekt drift af maskinen.

Kontroller at WRD ikke er tilstoppet med vaskemiddelrester. Skyld det hvis det er nødvendigt under rindende vand efter at have taget det ud fra kurven ved at dreje det mod uret og trække det opad.

Sæt det tilbage i holderen ved at dreje det med uret.

Brug aldrig Deres opvaskemaskine uden WRD dispenseren. Da WRD også sørger for korrekt fordeling af vandet til den øverste strålearm vil kørsel af opvaskemaskinen uden dette forringe vaskeresultatet.

Udvendig rengøring

Maskinens kabinet og betjeningspanel rengøres med en blød, fugtig klud. Om nødvendigt anvendes kun neutrale rengøringsmidler. Der må aldrig bruges skurepulver, stålsvampe eller opløsningsmidler (acetone, triklorætylen osv.).

Længere periode uden brug

Det anbefales at gøre følgende, hvis maskinen ikke skal anvendes i længere tid:

1. Afbryd strømtilførslen til opvaskemaskinen, og stop vandtilførslen.
2. Fyld afspændingsmiddelbeholderen op.
3. Lad døren stå på klem for at undgå, at der dannes en ubehagelig lugt.
4. Rengør maskinens indvendige dele.

Forholdsregler ved frost

Undgå at placere maskinen i et rum hvor temperaturen kan komme under 0°C. Hvis det er uundgåeligt, tøm maskinen og luk døren, afmonter vandindløbsslangen og tøm den.

Flytning af maskinen

Hvis De skal flytte maskinen (flytte til anden bolig el.lign.):

1. Afbryd strømtilførslen.
2. Stop vandtilførslen.
3. Fjern vandtilførsels- og afløbsslangerne.
4. Træk maskinen ud sammen med slangerne.

Undgå at lægge maskinen om på siden under transport.

Hvis maskinen ikke fungerer

Nogle problemer skyldes ofte manglende vedligeholdelse eller forglemmelse, som let kan løses uden at tilkalde en servicemand. Før De kontakter service, bør De først gennemgå følgende liste.

Der er indbygget et antal alarmsystemer i maskinen, for at hjælpe Dem med at afgøre årsagen til hvilket som helst problem.

Opvaskemaskinen vil ikke starte eller stoppe under brug. Alle trykknapperne er virkningsløse undtagen Start/stop trykknappen. Kontrollampen for programmet under og en eller flere fasekontrollamper (VASK, T∅RRING, PROGRAM SLUT) blinker.

Tænd opvaskemaskinen og start et vaskeprogram. Hvis fejlkoden ses igen, skal De kontakte Deres lokale servicecenter.

Symptom Fejlkode Løsning
Maskinen starter ikke • Døren er ikke lukket korrekt.		• Stikproppen er ikke sat korrekt i stikkontakten.• Der er ingen strøm på stikkontakten.
Maskinen tager ikke VASK vand ind blinker	kontrollampen	• Vandhanen er lukket.• Vandtilførslen er afbrudt• Vandtilførselsslangen er sammentrykket eller bøjet.Ret den ud.• Vandtilførselsslangen kan være tilstoppet.Luk for vandtilførslen og rens filteret.
Maskinen skyller ikke T∅RRINGvandet ud konrollampen blinker		• Afløbsslangen er sammentrykket eller korrekt. Ret den ud.• Afløbet i vasken er tilstoppet. Fjern blokeringen.• Forlængerslangen på afløbsslangen er ikke korrekt.Læs vejledningen for spildevandsforbindelse.
Beskyttelse mod VASK og oversvømmelse er aktiv kontrollampen blinker	T∅RRING	• Luk for vandhanen og kontakt det lokale servicenter.
General En eller flere	kontrollamper blinker programmet	• Sluk opvaskemaskinen. Tænd den igen og startHvis alarmen vender tilbage, kontaktes nærmest servicecenter.
Maskinen støjer		• De enkelte servicedele klirrer mod hinanden (se "fyldning af maskinen").• Spulearmene rammer servicet.
Døren er vanskelig at lukke forkert.		• Opvaskemaskinen står ikke vandret eller er indbygget
Servicet er ikke rent(dårlig vask) • Servicet er ikke placeret korrekt.		• Kurvene er for fyldte.• Spulearmene roterer ikke.• Spulearmene er tilstoppede.• Filtrene er tilstoppede.• Filtrene er ikke placeret korrekt.• Der er ikke anvendt en tilstrækkelig mængde opvaskemiddel,eller opvaskemidlet er uegnet.• Opvaskemidlet er gammelt eller har form af klumper.• Hætten på saltbeholderen er ikke lukket korrekt.• Det valgte opvaskeprogram er for skånsomt.
Synlig kalkaflejring eller eller hvidlig belægning rigtige niveau.på servicet • Kontroller om der er salt, og om låget er tæt.		• Kontroller at vandblødgøringsanlægget er stillet på det
Servicet er ikke helt tørt		• Der er ikke noget afspændingsmiddel i maskinen, eller der er anvendt for lidt.

Maskinen er udstyret med en sikkerhedsanordning i bunden af maskinen til at beskytte mod oversvømmelse.

Sikkerhedsanordningen vil virke, hvis der er en vandlækage i maskinen, dog kun hvis maskinen er tændt.

I tilfælde af dårlig funktion begynder VASK og T∅RRING fase kontrollamperne at blinke.

For at reparere opvaskemaskinen, luk for vandhanen og kontakt det lokale servicecenter.

Hvis der stadig er problem efter ovenstående kontrol, kontaktes nærmeste servicecenter. Angiv modelbetegnelse og serienummer. Disse oplysninger finder De på opvaskemaskinens typeskilt, som findes på højre side af opvaskemaskinens dør (se billede).

Service må kun udføres af vor autoriserede service, og der må kun anvendes originale reservedele. De må under ingen omstændigheder forsøge at reparere maskinen selv. Reparationer, der udføres af ukyndige personer, kan medføre skader og alvorlige fejl. Kontakt Deres lokale servicecenter. Der skal altid anvendes originale reservedele.

Tekniske data

Dimensioner Bredde 59.6 cm	Højde 81.8 - 87.8 cmMaks. dybde 61 cmMaks. dybde med åben dør 111.4 cm
Eltilslutning: 230 V - 50HzMotoreffekt under vask: 200 WVarme elementets effekt: 2100 WTotal effekt: 2300 W
Vandtryk: Minimum 50 kPa (0,5 bar)	Maksimum 800 kPa (8 bar)
Kapacitet: 12 service

Garanti - Service

1 år fra den dokumenterede købsdag (gem købsnotaen) Garantien dækker fabrikations- og materialefejl), der måtte opstå ved normal brug i en privat husholdning i Danmark.

Garantien omfatter materialer, nødvendige transportomkostninger og arbejdsløn. For Grønland og Færøerne gælder særlige regler.

Forbehold:

Garantien omfatter ikke fejl og skader, som skyldes andre årsager end fabrikations- og materialefejl. Det er en forudsætning for garantien, at reparation ikke er forsøgt foretaget af andre end Electrolux Hvidevare-Service, der er vor autoriserede serviceorgan.

Garantien dækker ikke uberettiget tilkald af service.

Produktansvar

Vort produktansvar er gældende i følge "Lov om produktansvar". Denne lov gælder for skader på personer eller ting, som skyldes fejl på selve det installerede produkt. Dette ansvar er gældende 10 år efter, at apparatet er købt som fabriksnyt.

Forbehold

• Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:
• At produktets installation ikke er udført i overensstemmelse med installations-vejledningen.
• At produktet har været anvendt til andet formål end beskrevet i brugsanvisningen.
• At de i denne brugs- og installations-vejledning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor autoriserede serviceorganisation, se brugsanvisningen.
• At der er brugt uoriginale reservedele.
• At skaden skyldes en transportskade, som måtte være opstået på et senere tidspunkt, f.eks. ved flytning eller videre salg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Service og evt reparationer skal udføres af vor autoriserede Service, se brugsanvisningen.

Der må kun benyttes reservedele som er godkendt af førnævnte.

Hos Electrolux Hvidevare-Service er det muligt at bestille service, samt købe reservedele.

Benyt venligst nedenstående telefonnummer:

70 11 74 00

Før start på hvilken som helst test er det nødvendigt at fylde saltbeholderen helt op med salt og skyllemiddelbeholderen med skyllemiddel

Test standard EN 50242
Program: ∅konomi 50°C
Standardservice: 12 kuverter
Anbefalet skyllemiddel indstilling: 5
Anbefalet opvaskemiddelmængde: 25 g i beholder5 g på beholderlåg

Elarbejdet i forbindelse med installation af maskinen bør udføres at en autoriseret elinstallatør eller en anden kyndig person.

VVS-arbejdet i forbindelse med installation af maskinen bør udføres af en autoriseret VVS-installatør eller en anden kyndig person.

Vandtilslutning

Maskinen kan tilsluttes enten varmt (maks. 60°C) eller koldt vand.

Vi anbefaler dog at anvende koldt vand.

Varmtvandstilførsel er ikke altid tilstrækkelig til meget snavset service, da det forkorter vaskeprogrammets varighed.

Vandtrykket skal ligge inden for de grænser, der er angivet i tekniske data.

Deres lokale vandværk kan oplyse Dem om gennemsnitstrykket i Deres område.

Opvaskemaskinens tilgangs- og afløbsslange kan drejes til højre eller venstre for at gøre installationen lettere.

Låsemøtrikken skal være placeret korrekt for at undgå vandlækage.

Slangen må ikke bøjes eller sammentrykkes, da vandstrømmen derved kan nedsættes.

Hvis maskinen tilsluttes nye vandrør eller rør, der ikke har været anvendt i længere tid, anbefales det at lade vandet løbe i nogle minutter, før tilførelsesslangen tilsluttes. Derved aflejres der ikke sand eller rust i tilførelsesslangens filter.

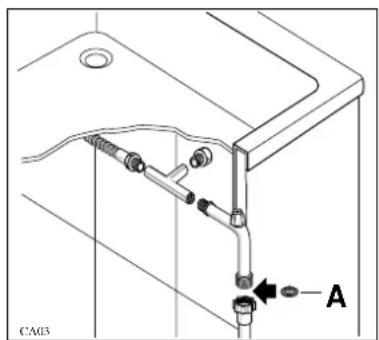

Det medfølgende filter (A) skal i alle tilfælde placeres i samlingen.

Hvis De selv vil lave forbindelsen, er fastgørelsesmøtrikken på maskinens vandtilførselsslange beregnet til at blive skruet på en 3/4 tomme vandrørsgevind eller på en særlig lyntilkoblingshane.

Brug ikke gamle slanger, som har været brugt til en anden maskine, til forbindelsen.

For at gøre det lettere kan selve slangen drejes til venstre eller højre.

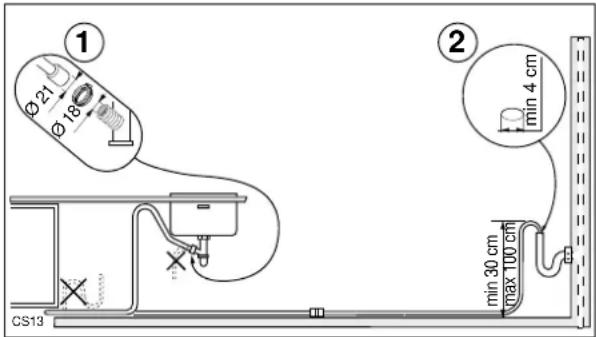

Tilslutning af afløbsslangen

Afløbsslangen kan tilsluttes på følgende måder:

1. Til vaskens vandlås, eventuelt ved hjælp af spændbånd.
2. Til et faldrør med et aftrækshul på mindst 4 cm i diameter.

Afløbstilslutningen skal være mindst 30 cm og højst 100 cm over gulvet.

Slangen kan enten føres til venstre eller højre om opvaskemaskinen.

Slangen må ikke have knæk og ikke sammentrykkes, da dette nedsætter eller blokerer vandafløbet.

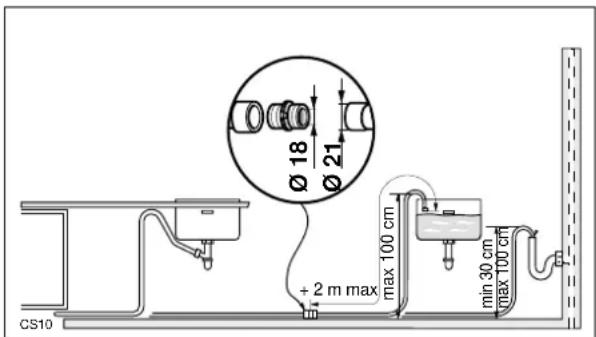

En eventuel forlængelse af afløbsslangen må ikke være på mere end 2 m, og forlængerslangens indvendige diameter må ikke være mindre end maskinens afløbsslange.

Eventuelle forbindelsesstykker til slangens tilslutning må heller ikke have en diameter, der er mindre end afløbsslangens.

Proppen må ikke sidde i vasken, när maskinen tømmes, da dette kan forårsage at vandet suges tilbage i maskinen.

Eltilslutning

Kontroller følgende før maskinen tilsluttes stikkontakten:

1. At elnettets spænding svarer til den spænding, der er angivet under tekniske data.
2. At elmåler, sikringer, strømtilførsel og stikkontakt kan klare den nødvendige maksimale belastning. Kontroller at kontakt og stik passer sammen uden brug af adapter. Hvis det er nødvendigt er det bedre at udskifte kontakten.

Maskinen skal jordforbindes i henhold til gældende sikkerhedsbestemmelser. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsbestemmelser ikke overholdes.

Vigtigt! Vores maskine er forsynet med en sikkerhedsanordning, der beskytter imod tilbageløb af det snavsede vand i maskinen. Hvis muffen på Deres vask har en indbygget "kontraventil", kan denne hindre den rette tømning af vaskemaskinen. Vi råder Dem derfor til at fjerne den.

Maskinen overholder følgende E∅F-direktiver:

• 73/23 19.2.73 (lav spænding direktiv) og senere modifikationer;
• 89/336 3.5.89 (elektromagnetisk kompatibilitet) og senere modifikationer.

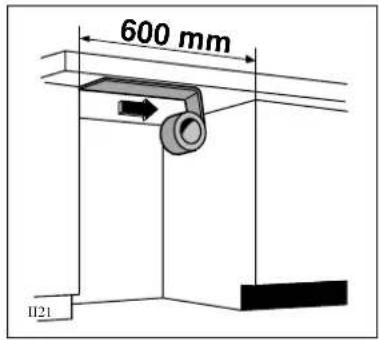

Indbygning

Maskinen er beregnet til placering under et køkkenbord eller et arbejdsbord.

Det er vigtigt at følge de nichemål, der er angivet på diagrammet.

Der kræves ingen særlige åbninger til maskinens ventilation, kun gennemgange til, vandtilførselsslange, afløbsslange og elledning.

Nichens loft kan have en afstand på 820 og 880 mm over gulvet, da maskinens justerbare fødder kan drejes langt op eller ned (maks. 60 mm).

Der skal være 2 mm frit mellem opvaskemaskine og bord.

Højdejustering af maskinen

Højdejusteringen gennemføres på følgende måde:

1. Løs eller stram de to forreste fødder.
2. Den bageste fod justeres ved at dreje skruen i midten af forreste sparkeplade til venstre eller højre.
   Den højdejusterbare sokkelplade skal afmonteres. Justerskruen sidder bag den hvide justerbare plade.

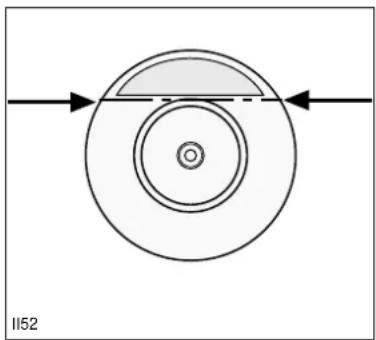

Der er vedlagt et underlag til den bageste fod for at maskinen lettere kan glide ind og ud af nichen.

Sæt underlaget på ved at presse det på foden.

Hvis det er nødvendigt, kan underlaget gøres mindre ved at brække det, hvor det er markeret.

Det er vigtigt at maskinen placeres helt vandret, således at døren kan lukkes helt tæt til. Når den er helt vandret, vil døren ikke ramme afstandsstykkerne i hver side af kabinettet.

Hvis døren ikke lukker ordentligt, løs eller stram de justerbare fødder indtil maskinen er fuldstændig vandret.

Højdejustering af sokkelpladen

Højdejustering af sokkelpladen, følg instruktionerne på billedet.

Påsætning af dampbeskyttelse

Påsæt det selvklæbende beskyttelsesfolie på den forreste del af køkkenbordet langs hele bredden.

Fastgørelse til køkkenelementer

For at undgå at opvaskemaskinen vipper, skal den fastgøres til enten køkkenbordet eller det tilstødende køkkenelement/væg med de medfølgende beslag. Sæt de to fastspændingsbeslag i rillerne, der findes forrest, foroven på vaskemaskinen, som vist på billedet.

Fastgør beslagene til køkkenelementerne med 3,5 x 16 skruer ved at bruge de øverste huller eller hullerne i siden.

Vigtigt!

Maskinen skal fastgøres til undersiden af toppladen ved hjælp at de medfølgende beslag. Hvis dette ikke sker, kan det medføre en ustabil funktion, som kan forårsage skader.

Vigtigt!

Der må ikke bores huller i maskinens sider, da dette kan beskadige de hydrauliske komponenter.

Electrolux Gruppen er vendens største producent af energidrevne produkter til køkken- og rengørings- og udendørs brug. Der sælges årligt over 555 millioner produkter fra Electrolux Gruppen (blandt andet køleskabe, komfurer, vaskemaskiner, støvsugere, motorsave og plæneklimpere) til en værdi af ca. 100 milliarder. Produkterne sælges i mere end 150 lande verden over.
