BRUGSANVISNING VS-WB10B Visaton
2-Wege Kompaktbox mit stabilem Kunststoffgehäuse, bestückt mit einem 10-cm-Tieftöner und einem Hochtöner für einen breiten Übertragungsbereich. Gut geeignet für Musik- und Sprachwiedergabe. Universell einsetzbar für professionelle Beschallungen oder im Heimbereich. Sowohl 100-V-Betrieb durch integrierten Übertrager als auch 8-Ohm-Betrieb möglich. Auswahl der Leistungsanpassungen des 100-V-Übertragers sowie der Betriebsart 8 Ohm mittels Drehschalter. Drehbarer Montagebügel zur flexiblen Montage (waagerecht oder senkrecht).
Anwendungsmöglichkeiten
- Konferenzräume
- Multimedia
Eigenschaften
• 100-V-Übertrager
- Kunststoffgehäuse
2-way compact speakers in a sturdy plastic housing, fitted with one 10 cm woofer and one tweeter providing broad frequency response. Well suited for music and voices. Universally applicable to professional PA or in the home. Can be run as a 100 V system or as 8 ohm units due to an integrated transformer. 100 V transformer and 8 ohm mode are selected using a knob. Swivelling fixing bracket allows the speakers to be mounted horizontally or vertically, as required.
Typical applications
• Conference facilities
- Multimedia
Attributes
- 100 V transformer
- Plastic cabinet
Schutzklasse / Protective system
Technische Daten / Technical Data
| Nenn-/Musikbelastbarkeit | |
| Rated/Maximum Power 40 W/60 W | |
| Trafoanpassung/Impedanz 15; 7,5; 4; 2 W/Transformer matching/Impedance 8 Ohm | |
| Schalldruckpegel | |
| Sound pressure level 91 dB (1 W/1 m) @ 8200 Hz | |
| Abstrahlwinkel (-6 dB) 111°/4000 Hz hor. | |
| Opening angle (-6 dB) 44°/4000 Hz vert. | |
| Übertragungsbereich (-10 dB) | |
| Frequency response (-10 dB) | 100-20000 Hz |
| Mittlerer Schalldruckpegel | |
| Mean sound pressure level | 85 dB (1 W/1 m) |
| Max. Schalldruckpegel | |
| Max. sound pressure level | 96 dB (15 W/1 m) |
| Gewicht netto | |
| Net weight | 1,325 kg |
WB 10

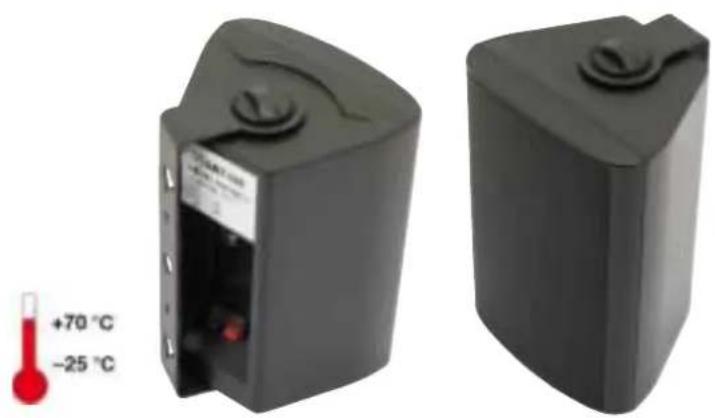

Art. No. 50312 - 100 V/8 Ω schwarz/black
WB 10
14.01.2010
line

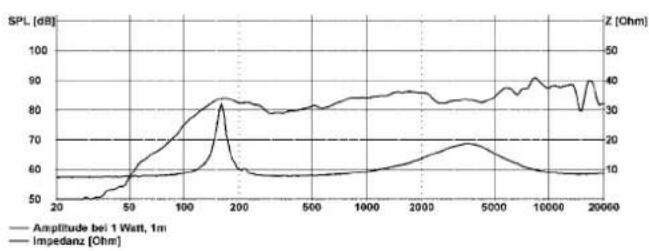

| X Value | SPL [dB] | Z [Ohm] | | ------- | -------- | ------- | | 20 | 50 | 10 | | 50 | 60 | 15 | | 100 | 80 | 20 | | 200 | 85 | 30 | | 500 | 82 | 35 | | 1000 | 83 | 38 | | 2000 | 84 | 40 | | 5000 | 85 | 42 | | 10000 | 87 | 45 | | 20000 | 90 | 48 |— Amplitude bei 1 Watt, 1m — Impedanz [Ohm]
radar

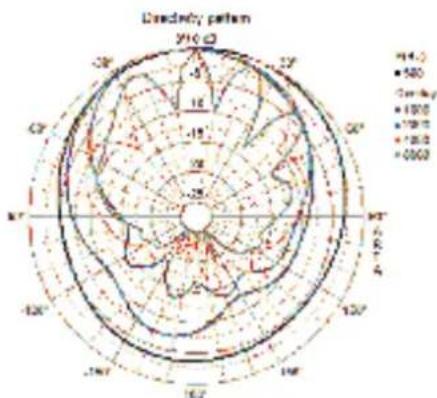

Eradicity pattern | Angle | Value | |---|---| | 0° | -18 | | 45° | -15 | | 90° | -12 | | 135° | -8 | | 180° | -5 | | 225° | 0 | | 270° | 5 | | 315° | 10 | | 360° | 15 | | 405° | 20 | | 450° | 25 | | 500° | 30 | | 550° | 35 | | 600° | 40 | | 650° | 45 | | 700° | 50 | | 750° | 55 | | 800° | 60 | | 850° | 65 | | 900° | 70 | | 950° | 75 | | 1000° | 80 | | 1050° | 85 | | 1100° | 90 | | 1150° | 95 | | 1200° | 100 | | 1250° | 105 | | 1300° | 110 | | 1350° | 115 | | 1400° | 120 | | 1450° | 125 | | 1500° | 130 | | 1550° | 135 | | 1600° | 140 | | 1650° | 145 | | 1700° | 150 | | 1750° | 155 | | 1800° | 160 | | 1850° | 165 | | 1900° | 170 | | 1950° | 175 | | 2000° | 180 | | 2050° | 185 | | 2100° | 190 | | 2150° | 195 | | 2200° | 200 | | 2250° | 205 | | 2300° | 210 | | 2350° | 215 | | 2400° | 220 | | 2450° | 225 | | 2500° | 230 | | 2550° | 235 | | 2600° | 240 | | 2650° | 245 | | 2700° | 250 | | 2750° | 255 | | 2800° | 260 | | 2850° | 265 | | 2900° | 270 | | 2950° | 275 | | 3000° | 280 | | 3050° | 285 | | 3100° | 290 | | 3150° | 295 | | 3200° | 300 | | 3250° | 305 | | 3300° | 310 | | 3350° | 315 | | 3400° | 320 | | 3450° | 325 | | 3500° | 330 | | 3550° | 335 | | 3600° | 340 | | Note: The image displays a single data series with no visible trend or variation due to lack of explicit numerical labels. The values are estimated based on the provided code.WB 10

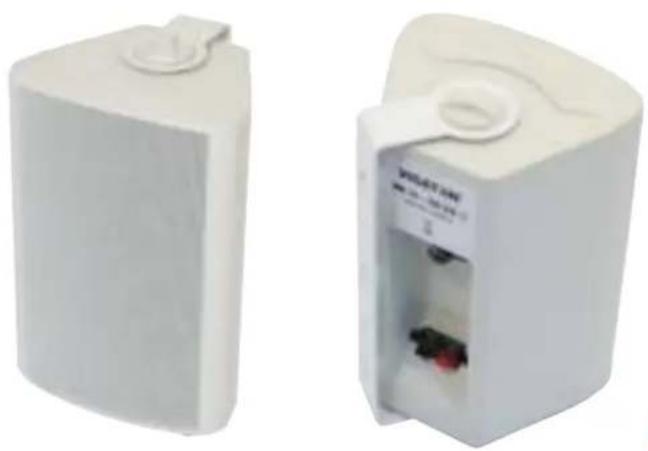

Art. No. 50310 - 100 V/8 Ω weiß/white
IP 54


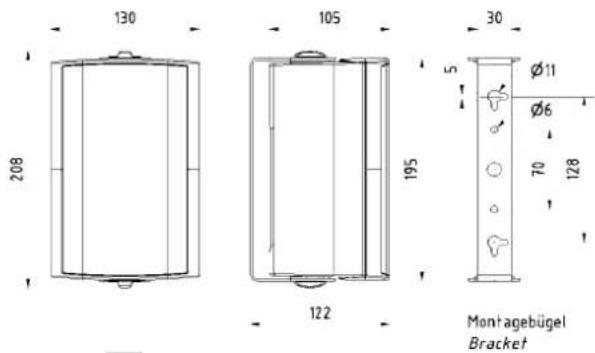

130 208 105 195 30 5 Ø11 Ø6 70 128 122 Montagebügel Bracket
WB 10
14.012010
line

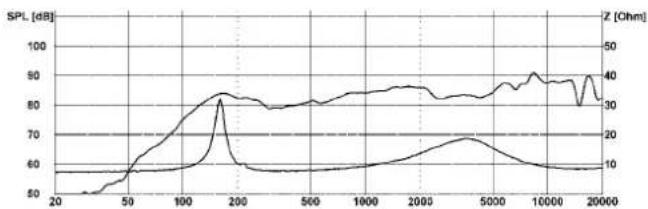

| Time | Amplitude bei 1 Watt, 1m (dB) | Impedanz [Ohm] (Hz) | |------|-------------------------------|---------------------| | 20 | 50 | 10 | | 50 | 60 | 15 | | 100 | 75 | 20 | | 150 | 85 | 30 | | 200 | 80 | 40 | | 500 | 82 | 35 | | 1000 | 85 | 38 | | 2000 | 88 | 40 | | 5000 | 90 | 35 | | 10000| 92 | 38 | | 20000| 95 | 40 |2-Wege Kompaktbox mit stabilem Kunststoffgehäuse, bestückt mit einem 10-cm-Tieftöner und einem Hochtöner für einen breiten Übertragungsbereich. Gut geeignet für Musik- und Sprachwiedergabe. Universell einsetzbar für professionelle Beschallungen oder im Heimbereich. Sowohl 100-V-Betrieb durch integrierten Übertrager als auch 8-Ohm-Betrieb möglich. Auswahl der Leistungsanpassungen des 100-V-Übertragers sowie der Betriebsart 8 Ohm mittels Drehschalter. Drehbarer Montagebügel zur flexiblen Montage (waagerecht oder senkrecht).
Anwendungsmöglichkeiten
- Konferenzräume
- Multimedia
Eigenschaften
• 100-V-Übertrager
- Kunststoffgehäuse
2-way compact speakers in a sturdy plastic housing, fitted with one 10 cm woofer and one tweeter providing broad frequency response. Well suited for music and voices. Universally applicable to professional PA or in the home. Can be run as a 100 V system or as 8 ohm units due to an integrated transformer. 100 V transformer and 8 ohm mode are selected using a knob. Swivelling fixing bracket allows the speakers to be mounted horizontally or vertically, as required.
Typical applications
• Conference facilities
- Multimedia
Attributes
- 100 V transformer
- Plastic cabinet
Technische Daten / Technical Data
| Nenn-/Musikbelastbarkeit | |
| Rated/Maximum Power 40 W/60 W | |
| Trafoanpassung/Impedanz 15; 7,5; 4; 2 W/Transformer matching/Impedance 8 Ohm | |
| Schalldruckpegel | |
| Sound pressure level 91 dB (1 W/1 m) @ 8200 Hz | |
| Abstrahlwinkel (-6 dB) 111°/4000 Hz hor. | |
| Opening angle (-6 dB) | 44°/4000 Hz vert. |
| Übertragungsbereich (-10 dB) | |
| Frequency response (-10 dB) | 100–20000 Hz |
| Mittlerer Schalldruckpegel | |
| Mean sound pressure level | 85 dB (1 W/1 m) |
| Max. Schalldruckpegel | |
| Max. sound pressure level | 96 dB (15 W/1 m) |
| Gewicht netto | |
| Net weight | 1,325 kg |
