BRUGSANVISNING ENN280 ELECTROLUX

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores websted for at:

Få rådgivning, brochurer, fejlfinding, serviceinformation:

www.electrolux.com

Registrere dit produkt for bedre service:

www.registerelectrolux.com

Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data tilgængelig, när du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Du finder oplysningerne på apparatets typeskilt.

Advarsel/Forsigtig-Sikkerhedsanvisninger

Generelle oplysninger og gode råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten kan ikke drages til ansvar, hvis apparatet installeres forkert og anvendelsen forårsager skade. Opbevar altid brugsanvisningen sammen med apparatet til eventuel fremtidig brug.

1.1 Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
  • Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Opbevar al emballage utilgængeligt for børn.

1.2 Generelt om sikkerhed

- Dette apparat er beregnet til husholdningsbrug eller lignende anvendelse, som f.eks.:

• Stuehuse, kantineområder i butikker, på kontorer og i andre arbejdsmiljøer

• Af kunder på hoteller, moteller, bed & breakfast og andre miljøer af indkvarteringstypen

• Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygningselement.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre de er anbefalet af producenten.
• Undgå at beskadige kølekredsløbet.
• Brug ikke el-apparater indvendig i køleskabet, med mindre det er anbefalet af producenten.

• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.

• Rengør apparatet med en fugtig, blød klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

• Opbevar ikke eksplosive stoffer, som f.eks. aerosolbeholdere med brændbar drivgas, i dette apparat.
• Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, dennes serviceværksted eller en tekniker med tilsvarende kvalifikationer.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Vær altid forsigtig, när du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker.

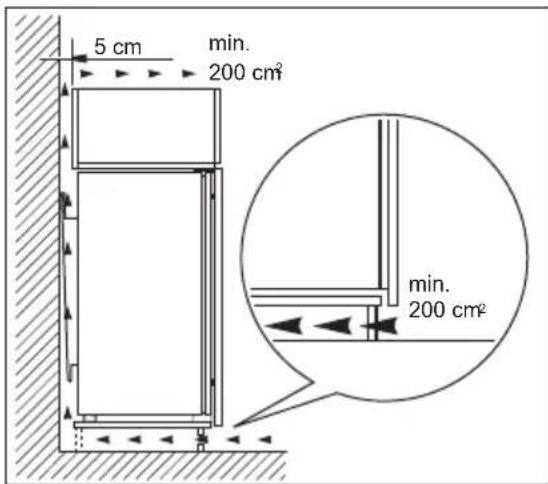

• Sørg for, at luften kan cirkulere omkring apparatet.
• Vent mindst 4 timer, inden du slutter apparatet til strømforsyningen. Dette er for, at olien kan løbe tilbage i kompressoren.
• Installér ikke apparatet tæt på radiatorer eller komfurer, ovne eller kogeplader.
• Apparatets bagside skal anbringes mod væggen.
• Installér ikke apparatet, hvor der er direkte sollys.
• Installér ikke dette apparat på områder, der er for fugtige eller for kolde, som f.eks. udhuse, garager og vinkældere.
• Når du flytter apparatet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen. Hvis det ikke er tilfældet, skal du kontakte en elektriker.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistik-adaptere og forlængerledninger.
• Pas på, du ikke beskadiger de elektriske komponenter (f.eks. netstik, netledning, kompressor). Kontakt servicecenteret eller en elektriker for at skifte de elektriske komponenter.
• Netledningen skal være under niveauet for netstikket.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Undgå at slukke for maskinen ved at trække i ledningen. Tag altid selve netstikket ud af kontakten.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger, elektrisk stød eller brand.

• Apparatets specifikationer må ikke ændres.
• Anbring ikke el-apparater (f.eks. ismaskiner) i apparatet, medmindre det er angivet på apparatet som egnet af producenten.
• Vær omhyggelig med ikke at forårsage skade på kølekredsløbet. Det indeholder isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Denne gas er brandbar.
• Hvis der opstår skader på kølekredsløbet, skal du sørge for, at der ikke er åben ild eller antændelseskilder i rummet. Luft ud i rummet.
• Lad ikke varme ting røre apparatets plastdele.
• Sæt ikke drikkevarer med kulsyre (brus) i fryserafdelingen. Dette vil skabe tryk på drikkevarerne.
• Opbevar ikke brandfarlig gas og væsker i apparatet.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.
• Rør ikke ved kompressoren eller kondensatoren. De er varme.
• Rør ikke ved ting fra fryserafdelingen, hvis dine hænder er våde eller fugtige.
• Indfrys ikke madvarer, der har været optøet.

• Overhold opbevaringsanvisningerne på emballagen til frostvaren.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Apparatets kølesystem indeholder kulbrinter. Kun en faguddannet person må udføre vedligeholdelse og opladning af enheden.
• Undersøg jævnligt apparatets afløb, og rengør det, hvis det er nødvendigt. Hvis afløbet er blokeret, ophobes afrimningsvandet i bunden af apparatet.

2.5 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågen, så børn og kæledyr ikke kan blive lukket inde i apparatet.
• Apparatets kølekredsløb og isoleringsmaterialer er ozonvenlige.
• Isoleringsskummet indeholder brændbar gas. Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
• Undgå at beskadige delene til køleenheden, der befinder sig i nærheden af varmeveksleren.

3. BETJENING

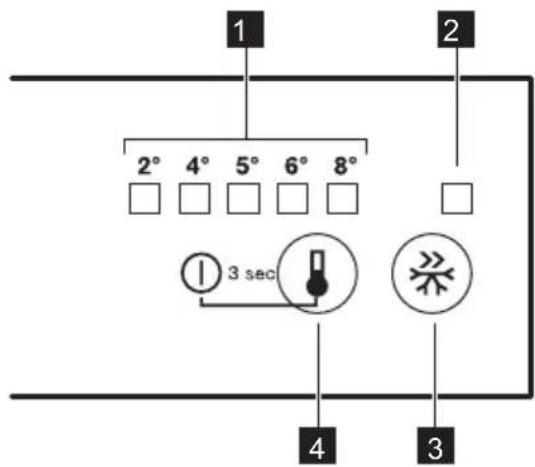

3.1 Betjeningspanel

3.4 Indstilling af temperatur

Apparatet betjenes på følgende måde:

- tryk på termostatknappen, til LED ud for den ønskede temperatur lyser. Valget er trinvist, fra 2 til 8 °C.

4. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

Ved den første berøring af knappen fortsætter LED den aktuelle indstilling med at blinke.

Hver gang der trykkes på knappen, flyttes den indstillede temperatur til 1. position. Den tilhørende LED blinker et stykke tid.

Rør indstillingsknappen, indtil den ønskede temperatur er valgt. Indstillingen vil blive fast

koldeste indstilling: +2°C varmeste indstilling: +8°C Normalt er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• rumtemperaturen
• hvor ofte lågen åbnes
• mængden af mad
• hvor apparatet står.

Funktionen standser automatisk efter 52 timer.

4.1 Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

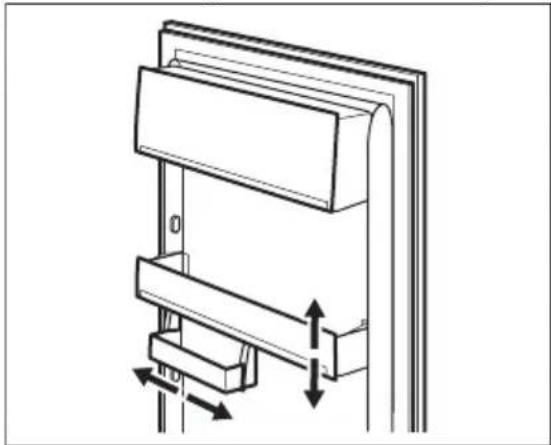

4.2 Placering af dørhylder

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

1. Træk gradvist hylden i pilenes retning, indtil hylden er fri.
2. Sæt den derpå i den ønskede højde.

4.3 Nedfrysning af friske madvarer

Fryseafdelingen er velegnet til indfrysning af friske madvarer og til opbevaring af frosne og dybfrosne madvarer i lang tid.

Du behøver ikke ændre indstilling, før du indfryser små mængder friske madvarer.

Inden indfrysning af friske madvarer startes FastFreeze-funktionen mindst 24 timer, før madvarerne lægges i frostrummet.

Anbring de madvarer, der skal fryses, i det midterste rum.

Den maksimale mængde madvarer, der kan indfryses på 24 timer, står på

mærkepladen, der er anbragt indvendigt i apparatet.

Indfrysningsprocessen varer 24 timer: i dette tidsrum må der ikke lægges andre madvarer i, som skal indfryses.

Når indfrysningen er slut, vendes der tilbage til den ønskede temperatur (se "FastFreeze-funktionen").

I så fald kan temperaturen i køleafdelingen komme under 0 °C. Hvis det sker, sættes termostatknappen på en varmere indstilling.

4.4 Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Hvis der skal opbevares store mængder mad, tages alle skuffer og kurve ud, og maden lægges på hylderne for at opnå det bedste resultat.

ADVARSEL!

Undgå at overskride den maksimale frysekapacitet, der er angivet på siden af øverste

afdeling (hvis relevant)

Hvis madvarerne optøs ved et uheld, f.eks. som følge af strømsvigt, og strømafbrydelsen har varet længere end den angivne optøningstid, er det nødvendigt at spise madvareme eller at tilberede dem og derefter indfryse dem igen (efter afkøling).

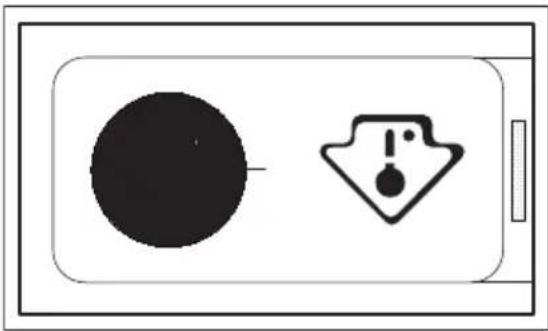

4.5 Temperatur-kontrollampe

Dette apparat sælges i Frankrig. I henhold til gældende lov i dette land skal køleskabets nederste afdeling være forsynet med en særlig enhed (se tegningen), der viser den koldeste zone i denne.

Apparatet har en eller flere bakker til isterninger.

Brug ikke metalgenstande til at tage bakkerne ud af frostrummet.

1. Fyld vand i disse bakker
2. Sæt isbakkerne i frostafdelingen.

4.7 Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i

5. RÅD OG TIP

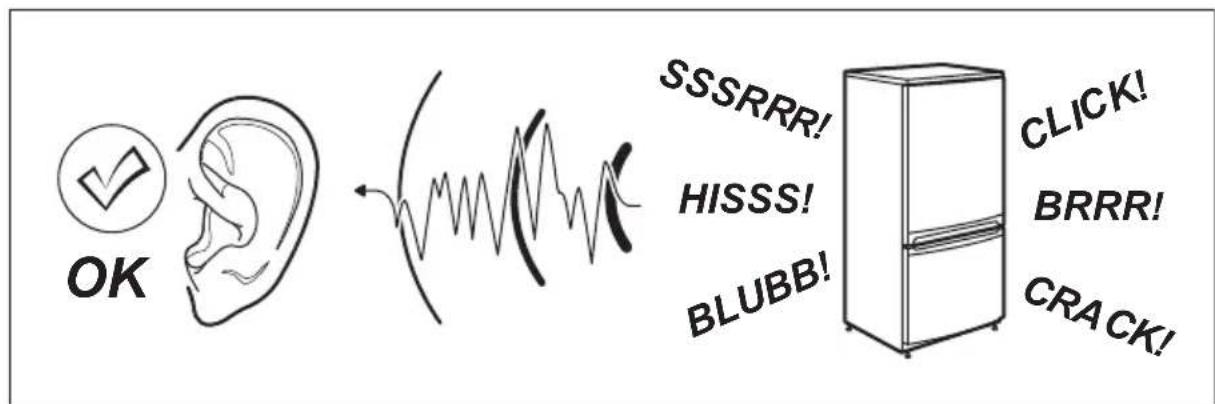

5.1 Normale driftslyde

• Der kommer en svag gurglende og boblende lyd fra kølerørene, når der pumpes kølemiddel.
• Der kommer en summende og pulserende lyd fra kompressoren, när der pumpes kølemiddel.
• Der kommer en pludselig smældende lyd fra apparatets inderside, som forårsages af termisk udvidelse (et naturligt og ufarligt fysisk fænomen).
• Der kommer en svag klik-lyd fra temperaturregulatoren, när kompressoren tændes eller slukkes.

køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

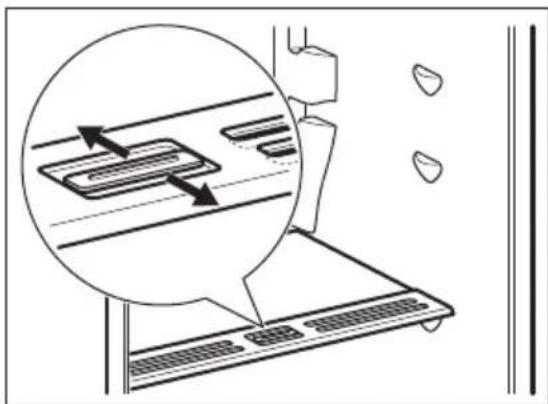

4.8 Styring af fugtighed

Glashylden har et system med huller (justeres med en glider), der giver mulighed for at regulere fugtigheden i grøntsagsskuffen/-erne.

Når ventilationshullerne er lukkede:

Madvarernes naturlige fugtighed i frugt- og grøntsagsskufferne bevares i længere tid.

Når ventilationshullerne er åbne:

Mere luftcirkulation medfører lavere luftfugtighed i frugt- og grøntsagsskufferne.

5.2 Energisparetips

• Åbn lågen så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Hvis den omgivende temperatur er høj, termostatknappen står på lav temperatur, og apparatet er helt fyldt, kører kompressoren muligvis konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes termostatknappen på en varmere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

5.3 Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

5.4 Råd om køling

Nyttige tip:

• Kød (alle slags): pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.
• Det er kun sikkert at opbevare kød på denne måde i højst 1-2 dage.
• Tilberedt mad, pålæg, kolde retter og lignende: bør pakkes ind og kan stilles på alle hylder.
• Frugt og grønt: bør rengøres grundigt og lægges i den/de særlige skuffe(r).
• Smør og ost: bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.
• Flasker: disse har brug for en hætte og skal opbevares i dørflaskehylden, eller (hvis udstyret hermed) på flaskestativet.
• Bananer, kartofler, løg og hvidløg må ikke lægges i køleskab, med mindre de er pakket ind.

5.5 Råd om frysning

Her er nogle vigtige tip om, hvordan du udnytter fryseafdelingen bedst muligt:

- Den maksimale mængde madvarer, der kan indfryses på 24 timer, står på typepladen.

• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind.
• Nedfrys kun førsteklasses madvarer, der er friske og grundigt rengjorte.
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge.
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt.
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem.
• Magre madvarer holder sig bedre og længere end fedtholdige. Salt nedsætter madens holdbarhed.
• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger.
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden.

5.6 Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette apparat skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen.
• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren.
• Åbne lågen så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

6. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Generelle advarsler

PAS PÅ!

Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder kulbrinter, og service og påfyldning af kølemiddel må derfor kun udføres af en autoriseret tekniker.

Apparatets dele og tilbehør egner sig ikke til opvask i maskine.

6.2 Regelmæssig rengøring

PAS PÅ!

Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

PAS PÅ!

Undgå at beskadige kølesystemet.

PAS PÅ!

Når du flytter skabet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

Apparatet skal jævnlig rengøres:

1. Vask det indvendigt, inkl. tilbehør, med lunkent vand tilsat neutral sæbe.
2. Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
3. Skyl og tør grundigt af.
4. Rens kondensatoren og kompressoren bag på skabet med en børste, hvis der er adgang til dem. Det øger apparatets ydeevne og sparer strøm.

6.3 Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang kompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over kompressoren), hvor det fordamper.

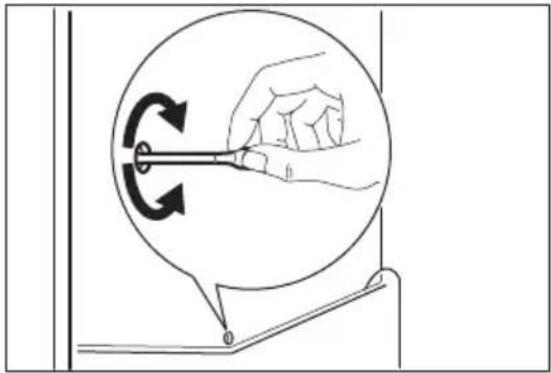

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet.

6.4 Afrimning af fryseren

PAS PÅ!

Brug aldrig skarpe metalgenstande til at skrabe rim af fryseren. Det kan beskadige den. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre det er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Ca. 12 timer før afrimningen indstilles termostatknappen til en lavere temperatur for at opbygge tilstrækkelig ekstra køling til afbrydelsen i driften.

Der vil altid dannes lidt rim på hylderne i frostrummet og rundt om øverste rum.

Fryseren skal afrimes, när laget af rim er 3-5 mm tykt.

1. Sluk for apparatet, eller tag stikket ud af stikkontakten.
2. Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted.

ADVARSEL!

Rør ikke frostvarer med våde hænder. Hænderne kan fryse fast til pakken.

1. Lad døren stå åben. Sæt evt. en grydefuld varmt vand i frostafdelingen for at fremskynde optøningen. Fjern efterhånden de

stykker is, der går løs under afrimningen.

1. Når afrimningen er afsluttet, tørres grundigt af indvendig.
2. Tænd for apparatet.

Læg madvarerne på plads i rummene efter tre timer.

ADVARSEL!

Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

6.5 Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. Tag stikket ud af stikkontakten.
2. Tag al maden ud.
3. Rengør apparatet inkl. alt tilbehør.
4. Lad døren/dørene stå åben for at forebygge ubehagelig lugt.

7. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Hvis noget går galt

Problem Mulige årsager Løsning
Apparatet virker slet ikke. Der er slukket for appara-tet.		Tænd for apparatet.
Stikket er ikke sat rigtigt i kontakten.		Sæt stikket helt ind i kontakt-en.
Der er ingen strøm i stik-kontakten.		Prøv at tilslutte et andet elek-trisk apparat til den pågæl-dende stikkontakt. Kontakt en autoriseret elektriker.
Apparatet støjer. Apparatet står ikke stabilt. Kontrollér, om apparatet står stabilt.
Pæren lyser ikke. Pæren er i standby. Luk og åbn døren.
Pæren lyser ikke. Pæren er defekt. Kontakt det nærmeste autoriserede servicecenter.
Kompressoren kører hele tiden.	Temperaturen er indstillet forkert.	Se under "Betjening".
Der blev lagt for store	mængder mad i på samme tid.	Vent nogle timer, og kontroller så temperaturen igen.
Der er for høj stuetemper-atur.		Se klimaklassediagrammet på typeskiltet.
Madvarerne var for varme,	da de blev lagt i appara-tet.	Lad madvarerne komme ned på stuetemperatur, før de lægges i.
	Døren er ikke lukket rig-tigt.	Se under "Lukning af døren".
	Funktionen FastFreeze er slået til.	Se "FastFreeze-funktion".
	Madvarerne er ikke pak-ket godt nok ind.	Pak maden rigtigt ind.
	Temperaturen er indstillet forkert.	Se under "Betjening".
Kompressoren starter ikke straks, når der er trykket på FastFreeze-knappen, eller når temperaturen er æn-dret.	Det er normalt og skyldes ikke fejl.	Kompressoren går i gang ef-ter et stykke tid.
Der løber vand inde i køle-skabet.	Vandafløbet er tilstoppet.	Rens vandafløbet.
	Madvarer forhindrer, at vandet ikke løber ned i vandbeholderen.	Sørg for, at madvarerne ikke rører ved bagpladen.
Der løber vand ud på gul-vet.	Smeltevandsafløbet er ikke tilsluttet til fordamp-ningsbakken over kom-pressoren.	Tilslut smeltevandsafløbet til fordampningsbakken.
Temperaturen kan ikke in-dstilles.	FastFreeze- eller Shop-ping Function-funktionen er slået til.	Sluk for FastFreeze eller Shopping Function manuelt, eller vent, indtil funktionen nulstilles automatisk, for at in-dstille temperaturen. Se un-der "FastFreeze- eller Shop-ping Function-funktionen".
Temperaturen i apparatet er for lav/høj.	Temperaturen er ikke in-dstillet korrekt.	Vælg en højere/lavere tem-peratur.
	Døren er ikke lukket rig-tigt.	Se under "Lukning af døren".
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet.
	Der er lagt for store mæn-gder mad i på samme tid.	Læg færre madvarer i ad gangen.
	Tykkelsen af rimen er over 4-5 mm.	Afrim apparatet.
	Døren er blevet åbnet for tit.	Åbn kun døren, når det er nødvendigt.
	Funktionen FastFreeze er slået til.	Se "FastFreeze-funktion".
	Der cirkulerer ikke kold luft i apparatet.	Kontrollér, at der cirkulerer kold luft i apparatet.
Alle kontrollamper for temperaturindstillingen blinker samtidigt.	Der er sket en fejl under temperaturmålingen.	Kontakt det nærmeste autoriserede servicecenter. Køle-systemet fortsætter med at holde madvarerne kolde, men det er ikke muligt at regulere temperaturen.

Hvis rådet ikke fører til det ønskede resultat, skal du henvende dig til nærmeste mærkeværksted.

7.2 Udskiftning af pæren

Apparatet er forsynet med en indvendig LED-pære med lang holdbarhed.

Pæren må kun skiftes af et godkendt servicecenter. Kontakt eftersalgsservicen.

8. INSTALLATION

8.1 Opstilling

Apparatet kan installeres et tørt sted med god udluftning, hvor rumtemperaturen passer til den anførte klimaklasse på apparatets typeskilt:

Klima-klasse	Omgivelsestemperatur
SN +10°C til 32°C
N +16°C til 32°C
ST +16°C til 38°C
T +16°C til 43°C

7.3 Lukke døren

1. Rengør dørpakningerne.
2. Justér døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt eftersalgsservicen.

Der kan opstå visse funktionsproblemer for visse typer modeller, når de betjenes uden for dette interval. Der kan kun garanteres korrekt drift inden for det specifikke temperaturinterval. Hvis du er i tvivl om, hvor du kan installere apparatet, bedes du henvende dig til sælgeren, vores kundeservice eller til det nærmeste serviceværksted

8.2 Tilslutning, el

- Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og

frekvensen på mærkepladen svarer til boligens forsyningsstrøm.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse iht. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.
• Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.
• Apparatet er i overensstemmelse med EU-direktiverne.

Der skal være tilstrækkelig luftstrøm bag apparatet.

5 cm min. 200 cm² min. 200 cm²

PAS PÅ!

Se monteringsvejledningen vedr. installation.

8.4 Vending af dør

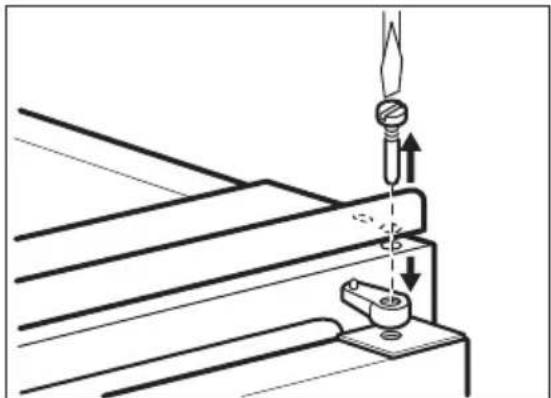

1. Løsn øverste drejetap og tag den ud.

1. Tag den øverste dør af.
2. Fjern afstandsstykket.

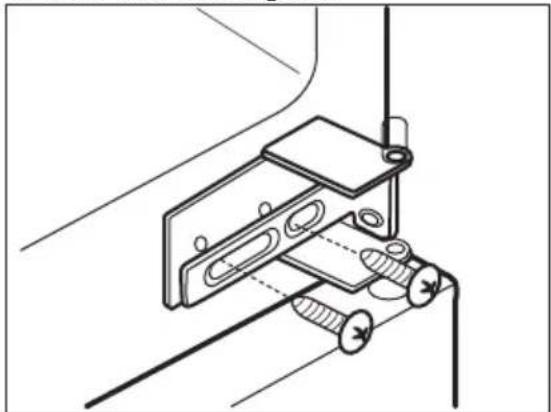

3. Løsn midterhængslet.

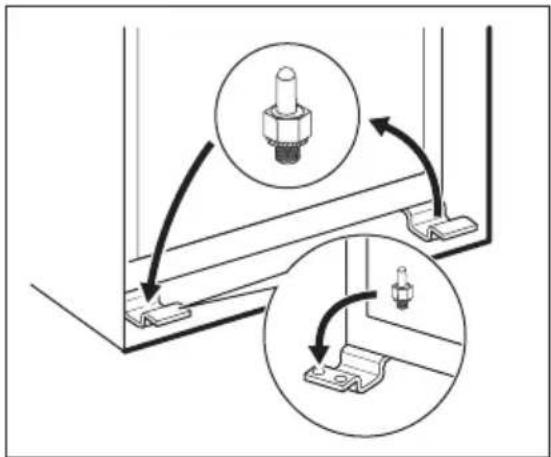

1. Tag den underste läge af.
2. Løsn og fjern den underste stift.
3. Stram den nederste drejetap på den modsatte side.

1. Sæt den nederste låge på.
2. Skru midterhængslet fast.
3. Sæt afstandsstykket på.
4. Sæt øverste låge på.
5. Skru øverste drejetap fast.

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Den magnetiske pakning slutter tæt til kabinettet.
  • Døren åbner og lukker rigtigt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv. Hvis du ikke selv vil vende døren, kan du henvende dig til Electrolux Service A/S. En tekniker herfra vil vende døren mod betaling.

8.5 Installation af apparat

PAS PÅ!

Sørg for, at elkablet kan bevæges frit.

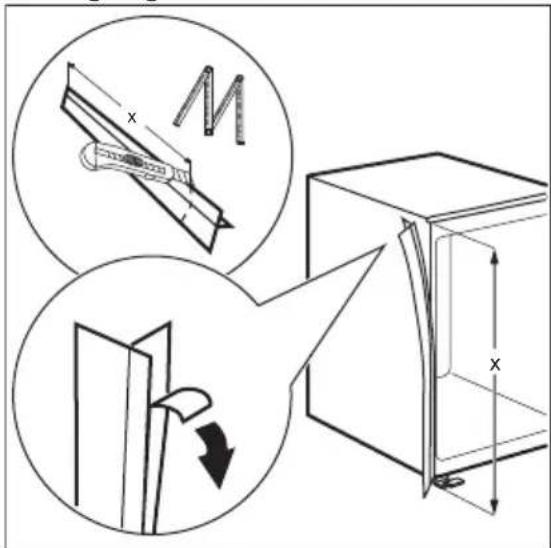

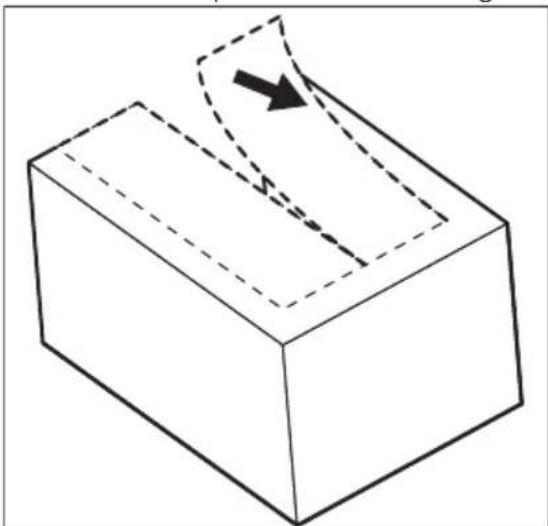

1. Klip eventuelt isolerbåndet af, og sæt det på apparatet, som vist på tegningen.

1. Installér apparatet i nichen.

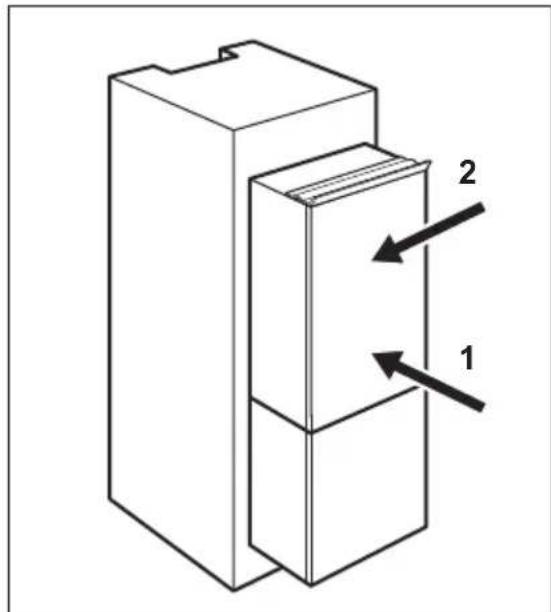

2. Skub apparatet i pilenes retning (1), indtil den øverste dækliste støder mod køkkenelementet.

1. Skub apparatet i pilenes retning (2) mod skabet på den modsatte side af hængslet.

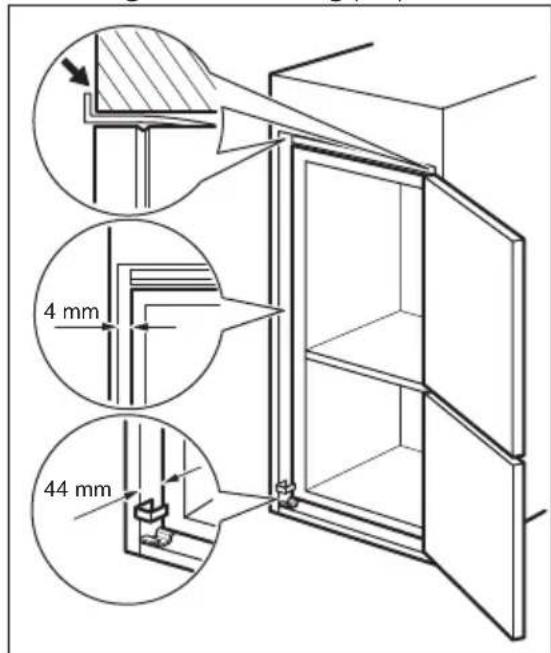

2. Tilpas køleskabet i nichen. Sørg for, at afstanden mellem køleskabet og skabets forkant er 44 mm. Det underste hængsels afdækning (i posen med tilbehør) sikrer, at afstanden mellem apparatet og køkkenskabet er korrekt. Sørg for, at afstanden mellem apparatet og skabet er 4 mm.
3. Åbn døren. Sæt det underste hængsels afdækning på plads.

4 mm 44 mm

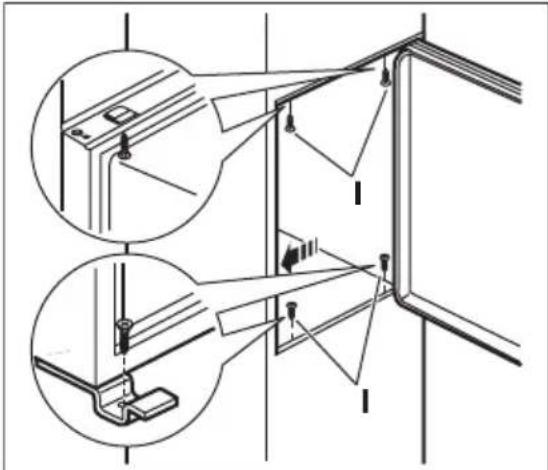

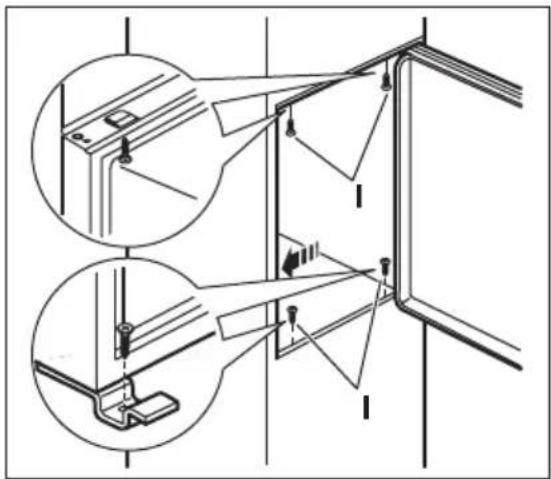

1. Fastgør køleskabet til nichen med 4 skruer.

1. Fjern den rigtige del fra hængslets afdækning (E). Sørg for at fjerne den højre del på det højre hængsel og den venstre del på det venstre hængsel.

1. Sæt afdækningerne (C, D) i øskenerne og hængselhullerne.

1. Montér udluftningsristen (B).
2. Sæt hængselafdækningerne (E) på hængslet.
3. Forbind apparatet til køkkenmodulets side.

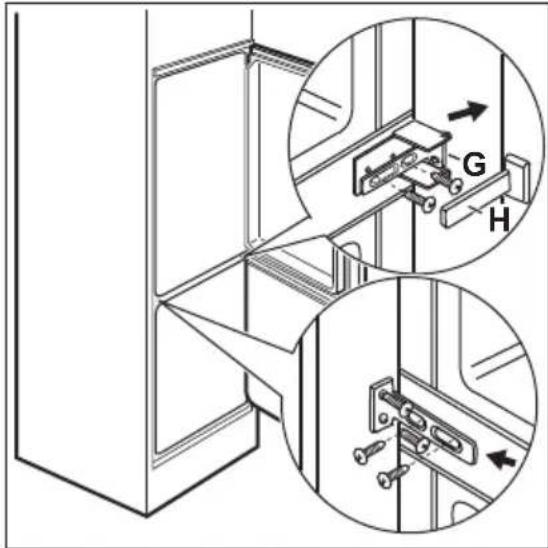

4. Skru skruerne i del (G) løs, og flyt delen (G) til køkkenskabets sidevæg.

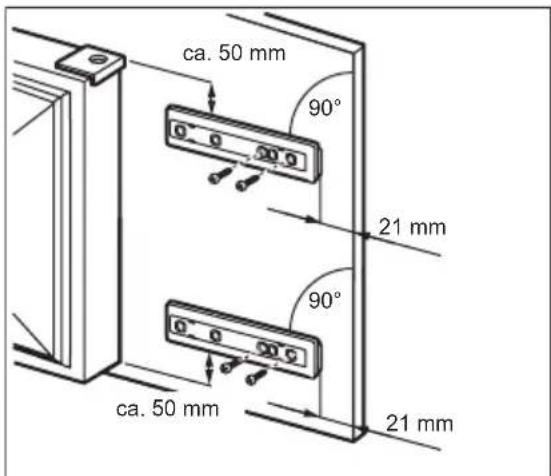

1. Montér del (Ha) på indersiden af køkkenelementet.

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

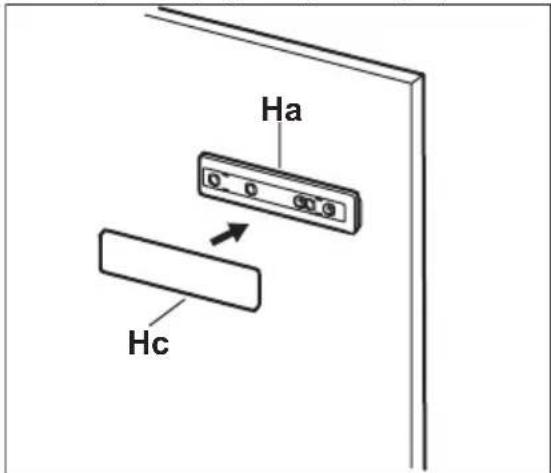

1. Tryk del (Hc) fast på del (Ha).


Ha Hc

1. Åbn køleskabets låge og skabslågen i en vinkel på 90°.

2. Sæt den lille firkantede plade (Hb) i skinnen (Ha).

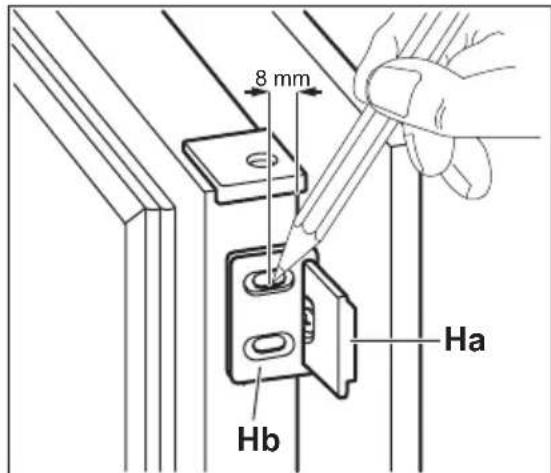

3. Sæt apparatets låge sammen med skabslågen og afmærk hullerne.

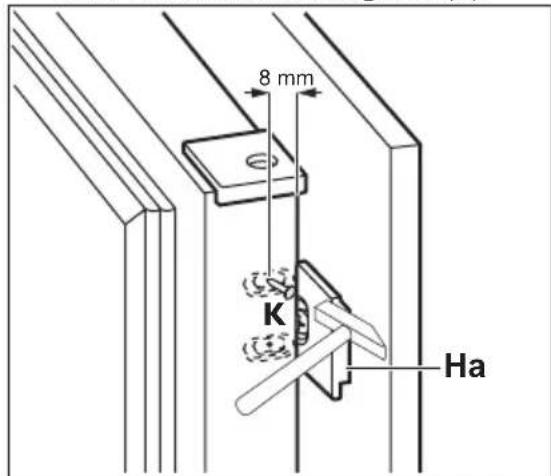

1. Fjern beslagene og afmærk en afstand på 8 mm fra dørens udvendige kant, hvor sømmet skal fastgøres (K).


1. Anbring den lille vinkel på skinnen igen, og fastgør den med de medfølgende skruer.

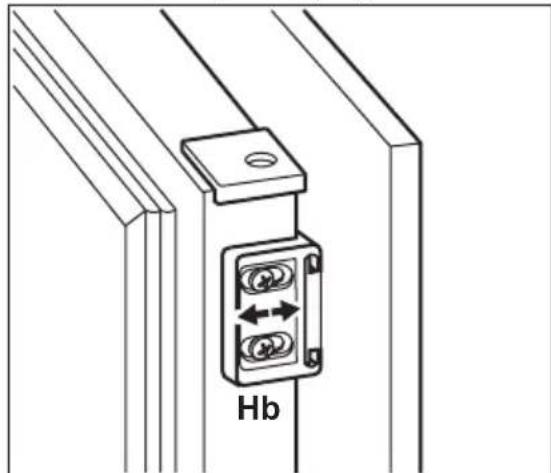

2. Flugt skabslågen og apparatets låge ved at stille på del (Hb).

Hb

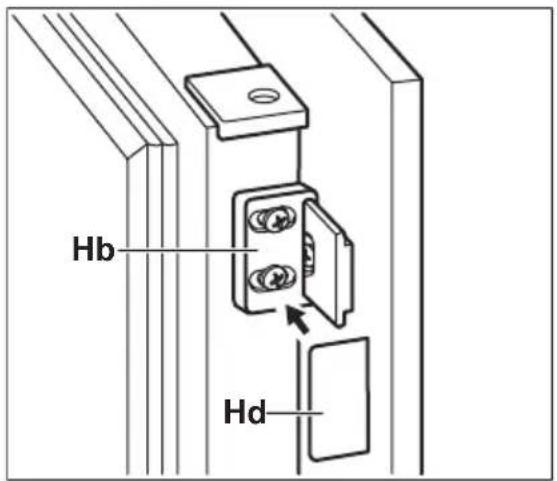

1. Tryk del (Hd) fast på del (Hb).

Hb Hd

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Isolerbåndet slutter helt tæt til kabinettet.
  • Døren åbner og lukker rigtigt.

9. ST∅J

Der kommer lyde under normal drift (kompressor, kølekredsløb).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK!

10. TEKNISK INFORMATION

10.1 Tekniske data

Nichemål

Højde mm 1780

Bredde mm 560

Dybde mm 550

Temperaturstigningstid Timer 22

Spænding Volt 230 - 240

Frekvens Hz 50

De tekniske specifikationer fremgår af mærkepladen udvendigt eller indvendigt i apparatets samt af energimærket.

11. MILJ∅HENSYN

Genbrug materialer med symbolet 📋. Anbring emballagematerialet i passende

beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed

www.electrolux.com20

samt at genbruge affald af elektriske og elektroniske apparater. Bortskaf ikke apparater, der er mærket med symbolet

, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....22
2. VEILIGHEIDSVOORSCHRIFTEN.... 23
3. BEDIENING 25
4. DAGELIJKS GEBRUIK 25
5. AANWIJZINGEN EN TIPS.... 28
6. ONDERHOUD EN REINIGING.... 29
7. PROBLEEMOPLOSSING....31
8. MONTAGE....33
9. GELUIDEN....38
10. TECHNISCHE INFORMATIE.... 39

WE DENKEN AAN U

1. Säkra produkten i nischen med 4 skruvar.
