BRUGSANVISNING WOT24254FN BOSCH

da Brugs- og opstillingsvejledning

Den nye vaskemaskine

Denne vaskemaskine er et premiumprodukt. Takket være vores innovative teknologier udmærker denne vaskemaskine sig ved optimal vaskeevne i kombination med et meget lavt vand- og energiforbrug.

Brug et par minutter på at læse dette og dermed lære alle vaskemaskinens fordele at kende.

For at opfylde vores høje kvalitetskrav bliver det omhyggeligt kontrolleret, at alle maskiner fungerer perfekt, og at de er uden fejl og mangler, inden de forlader fabrikken.

Kontakt vores kundeservice-centre for yderligere oplysninger om vores produkter, tilbehør, reservedele og services.

Hvis brugs- og installationsanvisningen beskriver forskellige modeller, henvises til eventuelle forskelle på de pågældende steder.

Læs denne brugs- og installationsvejledning, inden vaskemaskinen tages i brug!

Forklaring på de anvendte symboler

Advarsel!

Denne kombination af symbol og signalord henviser til muligheden for en farlig situation, som kan medføre død eller alvorlig tilskadekomst, hvis situationen ikke undgås.

⚠️ Pas på!

Denne kombination af symbol og signalord henviser til muligheden for en farlig situation, som kan medføre ringe eller lettere tilskadekomst eller til materielle skader eller skader på miljøet.

i

Anvisninger om optimal udnyttelse af apparatet samt andre nyttige oplysninger.

Indholdsfortegnelse

Før første vask

■ Bestemmelsesmæssig brug 4
■ Sikkerhedsanvisninger 5
Miljøbeskyttelse 7
■ Lær maskinen at kende 11

Maskine betjenes

Før hver vask 12
Vask 15
Når programmet er færdigt 16

Rengøring og pleje

■ Pleje og vedligeholdelse 17
■ Hvad skal jeg gøre, hvis der opstår en fejl? 20
Kundeservice 24

Maskine opstilles

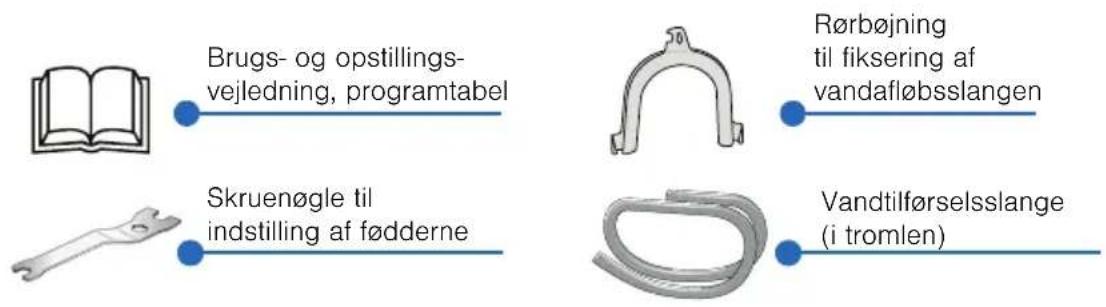

■ Leveringen omfatter 25
■ Opstilling 27
Fjern transportsikringerne 29

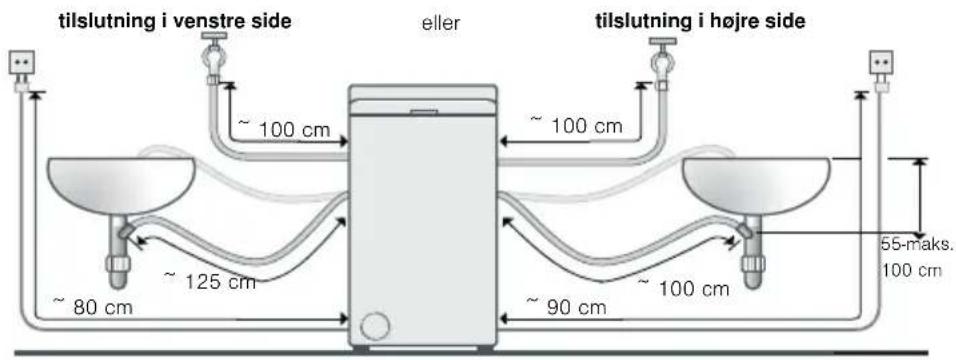

Vandtilslutning 30
- Justering 33
■ Eltilslutning 34
Før første vask 35
■ Transport, f.eks. ved flytning 36

Indeks

37

Vaskemaskinen er kun beregnet til husholdningsbrug.
Vaskemaskinen er egnet til vask af maskinvaskbare tekstiler og håndvaskbar uld i vaskevand.
- Til drift med koldt drikkevand og gængse vaske- og plejemidler, der egner sig til brug i vaskemaskiner.
Alle vaske-/hjælpe-/pleje- og rensemidler skal ubetinget doseres iht. producentens råd.
Vaskemaskinen kan bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller psykiske evner og af personer med manglende erfaring eller viden, hvis de overvåges eller er blevet instrueret af en ansvarlig person.
- Husdyr må ikke komme i nærheden af vaskemaskinen.

Læs denne brugs og opstillingsvejledning og alle øvrige vedlagte informationer og overhold dem.

Opbevar materialet til senere brug.

⚠️ Advarsel!

Det er forbundet med livsfare at berøre spændingsførende dele.

• Træk kun i selve netstikket og aldrig i ledningen.
• Netstikket må kun stikkes ind/trækkes ud af kontakten med tørre hænder.

⚠️ Advarsel!

Fare for børn!

• Lad ikke børn opholde sig uden opsyn i nærheden af vaskemaskinen.
• Børn må ikke lege med vaskemaskinen.
• Børn kan blive spærret inde i apparatet og dermed komme i livsfare.

Ved kasserede apparater:

• Træk netstikket ud.
• Klip netledningen over, og fjern både ledning og stik.
• ∅delæg låsen i låget.

- Børn må ikke udføre rengøring eller vedligeholdelse uden at være under opsigt.

- Ved leg med emballagedele/-folie kan børn blive viklet ind i disse dele eller trække dem over hovedet og blive kvalt.

Lad ikke børn lege med emballage og folie.

- Vaske- og plejemidler kan medføre forgiftninger ved indtagelse og til øjen-/hudirritationer ved kontakt.

Opbevar vaske-/plejemidler utilgængeligt for børn.

⚠️ Advarsel!

Eksplosionsfare!

Vasketøj, som er forbehandlet med rengøringsmidler, f.eks. pletfjerner/rensebenzin, kan forårsage en eksplosion, när de er lagt ind i maskinen.

Skyl derfor tøjet grundigt manuelt, inden det lægges i maskinen.

⚠️ Pas på!

Skoldningsfare!

Ved vask med høje temperaturer kan der opstå skoldninger ved kontakt med det varme vaskevand (f.eks. ved udpumpning af det varme vaskevand i en håndvask eller ved nødtømning af maskinen). Lad vaskevandet køle af.

⚠️ Pas på!

Fare for beskadigelse af maskinen!

- Låget kan knække!

Stå aldrig oven på vaskemaskinen.

⚠️ Pas på!

Fare ved kontakt med flydende vaske-/plejemidler!

Vær forsigtig, när låget åbnes ved fyldt vaskemaskine.

Skyl grundigt med vand ved øjen-/hudkontakt.

Søg læge, hvis midlerne ved et uheld indtages.

Bortskaf emballagen på en miljøvenlig måde.

Denne vaskemaskine er mærket i henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr.

Direktivet fastsætter rammen for returnering og genanvendelse af kasserede apparater i alle EU-lande.

Sparetips

Vask den maksimale vasketøjsmængde for det pågældende program.
■ Vask normalt snavset vasketøj uden forvask.
Vælg programmet Bomuld 60 °C i stedet for Bomuld 90 °C samt en ekstra funktion, som intensiverer vaskeprocessen. Sammenlignelig renhed med et væsentlig mindre energiforbrug.
■ Automatisk slukning: Hvis apparatet ikke er blevet betjent i længere tid, skifter det automatisk over til Energispare-modus inden programstart og efter programslut. Drej programvælgeren hen på Fra/O og derefter hen til det ønskede program for at aktivere vaskemaskinen igen.
Hvis vasketøjet bagefter skal tørres i tørretumbler, skal centrifugeringshastigheden vælges iht. til tørretumblerproducentens anvisninger.

Iht. EU-forordning 1015/2010 er der efterfølgende angivet udvidede produktoplysninger. Baggrunden er de energispareforordninger, som alle apparater, der sælges indenfor EU, skal opfylde. På en af de efterfølgende sider findes en skematisk fremstilling af en energi-label med forklaringer. Dette apparats energi-label er enten placeret på siden eller på forsiden af apparatet. Energi-labelen indeholder en oversigt over de specifikke værdier for dette apparat.

Produkt-information

■ De mest effektive programmer til tekstiler af bomuld

I den vedlagte programtabel er der anført programmer, som er egnede til vask af normalt tilsmudsede bomuldstekstiler, samtidig med at de er optimalt effektive hvad angår energi- og vandforbrug.

Programindstilling til prøvning og energimærkning iht. direktiv 2010/30/EU med koldt vand (15 °C). Programtemperaturen er angivet i relation til den anbefalede temperatur på plejemærket i tekstilerne. Den faktiske vasketemperatur kan af hensyn til energibesparelse afvige fra den angivne programtemperatur.

■ Restfugtighed i vasketøjet

Centrifugeringsklassen for dette apparat er angivet på energi-labelen. Den procentuelle restfugtighed for dette apparats centrifugeringsklasse er angivet i tabellen herunder.

Centrifugeringsklasse Restfugtighed D i %A (højeste effektivitetsklasse) D<45
B 45 ≤ D < 54
C 54 ≤ D < 63
D 63 ≤ D < 72
E 72 ≤ D < 81

Korrekt valg af vaskemiddel

Tekstilernes plejemærker er afgørende for det korrekte valg af vaskemiddel, temperatur og vasketøjets behandling. Se også på website www.sartex.ch. På website www.cleanright.eu findes mange nyttige oplysninger om vaske-, pleje- og rengøringsmidler til privat brug.

Vasketøj og tekstil-typeKogefaste hvide tekstiler af hør eller bomuld 🎨	Vaske-temperatur Vaskemiddel20 °C - maks. 90°C	Vaskemiddel til kogevask med blegemiddel og op-tisk hvidt
Kulørt vasketøj af bomuld eller hør 🎨	20 °C - maks. 60 ? Vaskemiddel til kulørtvask uden blegemiddel og op-tisk hvidt
Kulørt vasketøj af strygelette tekstiler, syntetisk 🎨	20 °C - maks. 60 ? Vaskemiddel til kulørt-/fin-vask uden optisk hvidt
Sarte, fine tekstiler, silke eller viskose 🎨	20 °C - maks. 40 ? Vaskemiddel til finvask
Uld 🎨	20 °C - maks. 40 ? Vaskemiddel til uld

Som supplement til anvisningerne i brugsvejledningen kan følgende anvisninger også bidrage til yderligere at sænke omkostningerne og skåne miljøet. Ved let og normalt tilsmudset vasketøj kan energien (lavere vasketemperatur) og mængden af vaskemiddel reduceres.

Reduceret temperatur og va-skemiddelmængde iht. doseringsanbefaling 'let'	Let Ingen synlig tilsmudsning eller pletter. Beklædningsgenstande har antaget kropslugt, f.eks. let sommer-/sportsbeklædning (brugt i få timer), T-shirts, skjorter, bluser (brugt op til 1 dag), gæstesengetøj og -håndklæder (brugt 1 dag)
	Normal Synlig tilsmudsning / eller få og svage pletter, f.eks. T-shirts, skjorter, bluser (gennemsvedt, brugt i flere dage), gæstesengetøj og -håndklæder (brugt op til 1 uge)
Temperatur iht. tekstilernes plejemærke og vaskemiddelmængde iht. doseringsanbefaling 'kraftig'	Kraftig Tydeligt synlig tilsmudsning og/eller pletter, f.eks. viskestykker, baby-tøj, arbejdstøj

Brugs- og opstillingsvejledningen indeholder mange flere vigtige oplysninger.

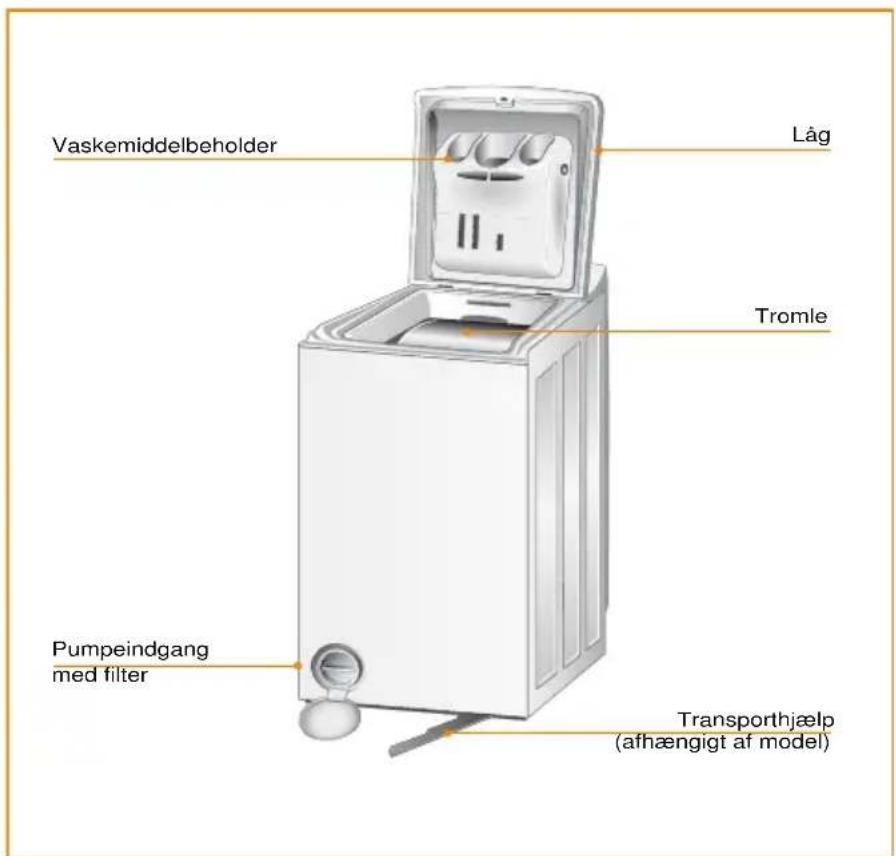

Lær maskinen at kende

Den nye vaskemaskine

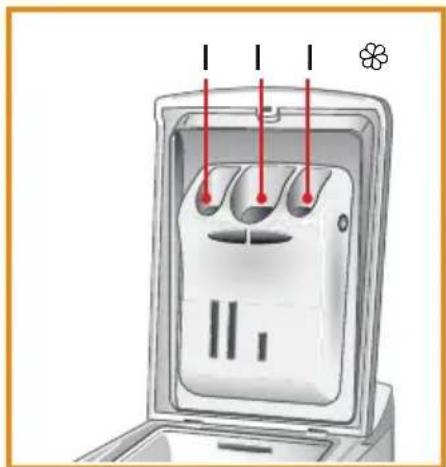

Vaskemiddelkamre

Kammer I Vaskemiddel til forvask Kammer II Vaskemiddel til hovedvask, afkalkningsmiddel, plet-fjerner Kammer ✉ Skyllemiddel, stivelse, blegemiddel

i Markeringen "MAX" i kamrene må ikke overskrides.

i Kontroller, at

- vaskemaskinen er korrekt opstillet og tilsluttet . Fra → side 27

- at vaskemaskinen har kørt en gang uden vasketøj, inden den blev brugt til vask af tøj. → side 35

1. Før tøjet lægges maskinen

Sortering af vasketøjet efter:

Stof-/fibertype
Farve
Snavs
Følg plejeanvisningerne fra producenten
- Oplysninger på vaskeanvisningsmærkerne:

Kogevask 95 °C, 90 °C

Tøj må ikke vaskes i maskinen.

Skån tøjet og maskinen:

i – Alle vaske-/hjælpe-/pleje- og rensemidler skal ubetinget doseres iht. producentens råd.

- Sørg for, at rengøringsmiddel og middel til forbehandling af vasketøj (f.eks. pletfjerner, forvaskesprays, ...) ikke kommet i kontakt med vaskemaskinens overflader. Tør straks evt. sprayrester og andre rester/dråber af med en fugtig klud.

• Tøm lommerne på vasketøjet.
• Kontroller tøjet for metaldele (clips osv.) og fjern dem.
• Vask sart tøj (strømper, bøjle-BHer osv.) i et net/pose.
• Luk lynlåse og dynebetræk.
• Børst sand af lommer og opslag.
  – Fjern gardinkroge eller bind dem ind i et net/en pose.
• Nyt tøj vaskes separat.

2. Maskine forberedes

3. Læg vasketøjet i tromlen, vælg program

1. Luk maskinens låg op.
2. Hold i den bageste tromleklap, skyd med den anden hånd skyderen i pilens retning, og tryk den forreste tromleklap let nedad, indtil lukkemekanismen frigøres.
3. Læg tekstilstykkerne enkeltvis i maskinen. Overskrid ikke den maksimale tøjmængde iht. programtabellen.

i – Overfyldning forringer vaskeresultatet og fremmer krølning.
- Bland større og mindre tøjstykker sammen. Vasketøj af forskellig størrelse fordeler sig bedre i maskinen ved centrifugeringen.
- Tryk ikke vasketøjet ned i tromlen med tromleklapperne.

1. Tromlen lukkes ved at lægge begge tromleklapper ind over tromlens åbning, den bageste klap oven over den forreste klap, derpå trykkes begge klapper let nedad, indtil lukkemekanismen går i indgreb.

i - Vær opmærksom på, at tromleklapperne bliver lukket korrekt: Metalkrogene skal gå fuldstændig i indgreb. Skyderen skal stikke lidt ind over den bageste tromleklap.
- Der må ikke være vasketøj i klemme mellem klapper og tromle.

1. Vælg program. Vælg program og ekstra funktioner iht. programtabellen. Indstil temperatur og centrifugeringshastighed.

4. Vaske- og plejemidler

1. Valg af det rigtige vaskemiddel afhænger af:

2. Tekstilernenart

3. Tekstilernesfarve
4. Vasketemperatur
5. Art og grad af tilsmudsning

i – Anvend ikke flydende vaskemiddel ved aktiveret "Startforsinkelse".

• Anvend ikke flydende vaskemidler til hovedvasken, hvis ekstra funktionen "Forvask" er valgt.
• Anvend kun vaske- og plejemidler, der er beregnet til vaskemaskiner i private husholdninger.

• Fortynd tyktflydende skyllemidler med lidt vand.

• Doser i henhold til:

• Producentens anvisninger

• Art og grad af tilsmudsning
  – Vandhårdhed (kan oplyses på det lokale vandværk)
• Påfyldningsmængde (halv mængde = 3/4 dosering, minimummængde = 1/2 dosering)

i – Overdosering medfører forstærket skumdannelse og reducerer vaskeevnen.

- Underdosering medfører gråning af vasketøjet og tilkalkning.

- Hæld højkoncentreret vaskepulver og flydende vaskemidler direkte i vasketromlen.

1. Påfyldning af vaske- og plejemidler:

2. Fyld ikke vaske- og plejemidler højere op end til mærket "MAX".

3. Flydende vaskemidler kan anvendes ved programmer uden forvask ved temperaturer mellem koldt og 40°C. Kan også anvendes, når "Startforsinkelse" ikke er aktiveret. Forhindrer hvidlige sæberester.

5. Start programmet

i Der findes oplysninger om programmerne i den separate programtabel.

Vælg Start.

Under vaskeprogrammet

Børnesikring (hvis den forefindes, afhængigt af model)
For at sikre vaskemaskinen mod utilsigtet ændring af de indstillede funktioner kan børnesikringen aktiveres.
Aktivere / deaktivere: Tryk samtidig på tasterne med nøglesymbolerne i mindst 3 sekunder.
Der vises et nøglesymbol i displayet (hvis dette forefindes).

■ AEndre program

Hvis der ved en fejltagelse er blevet startet et forkert program:

1. Vælg Start. Indikatorlampen blinker.
2. Vælg et andet program, en anden ekstra funktion, temperatur eller centrifugeringshastighed.
3. Vælg Start. Det nye program begynder i den fase, hvor det forrige program blev afbrudt.

Afbryde program

1. Tryk på tasten Slet i ca. 3 sekunder.
2. I displayet (hvis det forefindes) vises rES.
3. Eventuelt vand bliver pumpet ud.
4. Låget kan åbnes.

Programslut

Symbolet "Låg kan åbnes" lyser hhv. vises på displayet (hvis dette forefindes).

1. Sæt programvælgeren på "Fra".
2. Åbn maskinen, tag vasketøjet ud.

i – Glem ikke vasketøj i tromlen. Det kan krympe ved den næste vask eller farve af på andet vasketøj.

• Lad låget og sæbeskuffen stå åbne, så overskydende vand kan tørre.

• Vent altid, til programmet er slut, fordi maskinen ellers er låst.

• Luk for vandhanen.

■ Fjern straks rester af vaskemidler.
■ Tør maskinen af med en blød, fugtig klud.
Der må ikke rengøres med en vandstråle.
Anvend ikke rengøringsmidler, som indeholder opløsningsmidler, eller rengøringsmidler til glas, skuremidler, universalrengøringsmidler eller brændbare væsker. Sådanne midler kan beskadige vaskemaskinens overflader.

Vasketromle

Anvend et rengøringsmiddel uden klor. Brug ikke ståluld eller brændbare væsker.

Afkalkning

Ikke nødvendigt hvis vaskemiddeldoseringen er rigtig. Skulle det alligevel være nødvendigt, følg da afkalkningsmiddelproducentens råd. Egnede afkalkningsmidler kan købes på vores internetside eller i serviceafdeling → side 24.

Rengøre vaskemiddelbeholder

Vaskemiddelbeholderen skal rengøres med regelmæssige mellemrum (mindst 3 eller 4 gange om året) for at forhindre, at der sætter sig rester af vaskemidler fast.

1. Tryk samtidig trykknapperne ind på begge sider af vaskemiddelbeholderen.
2. Træk vaskemiddelbeholderen fremad og ud.

i Der kan være vand i beholderen. Hold beholderen lodret.

1. Skyl beholderen ren under rindende vand.
   Kunststofbeholderen kan tages ud af den forreste afdækning, så den kan gøres ren.
2. Sæt i givet fald kunststofbeholderen på plads i afdækningen igen, og lad den gå i indgreb.
3. Før beholderens nederste holdelaske ind i den dertil beregnede åbning i låget, og tryk vaskemiddelbeholderen mod låget, til den går i indgreb.

Pumpefilter tilstoppet

Vaskemaskinen er udstyret med en selvrensende pumpe. Filtret tilbageholder genstande som knapper, mønter osv.

Kontroller filtret med regelmæssige mellemrum (mindst to til tre gange om året). Dette gælder især:

■ hvis vaskemaskinen ikke pumper eller centrifugerer korrekt.
■ hvis indikatorlampen "Pumpe reinigen" (Rengør pumpe) begynder at lyse.

⚠️ Advarsel!

Skoldningsfare!!

Vaskevandet bliver meget varmt ved vask ved høje temperaturer. Kontakt med det varme vaskevand kan medføre skoldning.

Lad vaskevandet køle af.

i Luk for vandhanen, så der ikke løber mere vand ind, som skal tappes af gennem pumpen.

1. Sluk for apparatet. Træk netstikket ud.
2. Luk dækslet over pumpen op f.eks. med en skruetrækker.
3. Sæt en beholder under.
4. Drej langsomt filtret i retning mod uret. Tag det ikke ud endnu!

1. Lad vandet løbe af.
2. Skru filtret helt ud.
3. Rengør filter og filterkammer.
4. Kontroller, at pumpevingerne (i kabinettet bag filtret) kan bevæges.
5. Sæt filtret ind igen. Drej det ind i retning med uret, til det när anslaget.
6. Hæld 1 liter vand i tromlen for at kontrollere, at der ikke løber vand ud gennem filtret.
7. Luk dækslet ind til pumpen.
8. Stik netstikket i stikkontakten.

Afløbsslange er tilstoppet ved vandlås

1. Sluk for maskinen. Træk stikket ud.

Bemærk: Restvand kan løbe ud!

1. Løs slangebånd, træk afløbsslange forsigtigt af.
2. Rengør afløbsslange og studsen.
3. Sæt afløbsslange på igen og monter spændebåndet.

Tilstoppet si i vandtilførselsslange

Kontroller og rengør sien med regelmæssige mellemrum (mindst to til tre gange om året).

1. Luk vandhanen! Træk netstikket ud.
2. Skru slangen af vandhanen.
3. Rens sien i slangens ende omhyggeligt med en lille børste (f.eks. en tandbørste),

i Undgå at dyppe slangen i vand.

1. Skru slangen på vandhanen igen. Der må ikke anvendes en tang!
2. Stik netstikket i stikkontakten.

i Vandtilførselsslange

• Kontroller med regelmæssige mellemrum, at slangen ikke blevet mør eller har revner - udskift den evt.
• Vandstop-tilførselsslangen (fig. til venstre) har en sikkerhedsventil, som beskytter mod ukontrolleret vandtilførsel. Hvis skueglasset i denne ventil (se den vandrette pil) er blevet rødt, er sikkerhedsmekanismen blevet udløst. Slangen skal udskiftes → Kundeservice
• Afhængigt af den pågældende model har vandstoptilførselsslangen en frigørelsesanordning (se den lodrette pil), som skal trykkes ind, mens slangen bliver skruet af vandhanen.
• Farven på vandtilførselsslanger af transparent materiale skal regelmæssigt kontrolleres. Det er tegn på en læk, hvis farven visse steder er blevet kraftigere. Slangen skal udskiftes → Kundeservice

Hvad skal jeg gøre, hvis der opstår en fejl?

Fjerne en genstand mellem vasketromle og sæbevandskar

Hvis der kommer en genstand ind mellem tromlen og sæbevandskarret, kan den fjernes på følgende måde:

1. Sluk maskinen, og træk stikket ud.
2. Tag vasketøjet ud af tromlen.
3. Luk tromleklapperne, og drej tromlen en halv omgang.

1. Tryk med en skrutrækker på kunststofendestykket, og skyd samtidig kunststofdelen fra venstre mod højre. Delen falder ind i tromlen.

1. Drej tromlen en halv omgang. Genstanden kan nu tages ud gennem den åbning, der er dannet i tromlen.
2. Sæt kunststofdelen på plads inde i tromlen igen. Placer kunststofspidsen over åbningen på den højre side af tromlen.

3. Skyd kunststofdelen fra højre mod venstre, til den går i indgreb.

4. Luk tromleklapperne, og drej tromlen en halv omgang. Kontroller kunststofdelens placering og befæstigelse.

5. Stik netstikket i kontakten

Fejl Årsag / afhjælpning / tip
Maskinen kan ikke starte. Indikatorlamperne lyser ikke.	- Er stikket sat i kontakten?- Er stikkontakten defekt? Er sikringen på plads?
Maskinen starter ikke, når der bliver trykket på Start/Pause.	- Er låget korrekt lukket?- Er børnesikring aktiveret? Tryk samtidig på de to taster med nøglesymbolerne i mindst 3 sekunder for at deaktivere låsningen.Nøglesymbolet i displayet slukkes.
Vaskemaskinen stopper midt i programmet, indikato-ren Start/Pause blinker.	- Er skyllestop aktiveret? Tryk på Start/Pause, eller start udpump-ning for at afslutte.- Programmet er blevet ændret. Vælg et program igen, og start det.- Program er afbrudt, og låget er åbnet? Luk låget, og start pro-grammet igen.- Lyser fejlindikatorer?- Kontroller vandtilførsel og -slanger.
Rester af vaskemiddel i vaskemiddelbe-holder efter vask.	- Er vaskemiddelbeholderen korrekt placeret?- Er filtret i tilførselsslangen tilstoppet?
Kraftig støj, vibratio-ner og maskinen "vandrer" under cen-trifugering.	- Står vaskemaskinen vandret? Er den korrekt indjusteret?- Er transportsikringen fjernet?
Centrifugering for dårlig.Vasketøj vådt/for fugtigt.	Vaskemaskinen har et afbalanceringssystem. Hvis vaskemaskinen er fyldt med enkelte tunge tekstilstykker (f.eks. en badekåbe), blivercentrifugeringshastigheden automatisk reduceret for at skåne ma-skinen. Centrifugeringen bliver evt. afbrudt (se også afsnittet neden-for "Ubalance under centrifugering").- Læg også nogle lette tekstilstykker i maskinen, og gentag cen-trifugeringsprogrammet.- For kraftig skumdannelse kan forhindre centrifugering. Skyl, ogstart centrifugering. Undlad at bruge for stor vaskemiddelmæng-de.- Er der indstillet en lav centrifugeringshastighed?

Fejl Årsag / afhjælpning / tip

Programmets varighed er længere / kortere end angivet i starten.

Ingen fejl.Vaskemaskinen tilpasser programlængden i relation til for kraftig skumdannelse, ubalance i vasketøjet ved tunge tekstilstykker, længere opvarmningstid ved lavere vandtilførselstemperatur etc.

"Ubalance ved centrifugering"Centrifugeringsindikatoren i program-forløbsdisplayet blinker, eller centrifu-geringshastigheden i displayet blinker efter programslut (af-hængigt af model). Vasketøjet er stadig meget vådt.

På grund af ubalance i vasketøjet under centrifugeringen er centrifugeringen blevet afbrudt for at beskytte maskinen. Årsagen kan være en for lille mængde vasketøj, som består af tekstiler med en ringe sugeevne (f.eks. håndklæder) eller store / tunge tekstilstykker.- Undgå om muligt at vaske meget små mængder vasketøj.- Læg så mange små tekstilstykker med i maskinen, som er plads til, når der skal vaskes et stort eller tungt tekstilstykke.Hvis det våde vasketøj skal centrifugeres: Læg flere stykker vasketøj af forskellig størrelse med i maskinen, og start programmet "Skylning & Centrifugering".

Blinkende fejlindikator Visning i dis- Årsag / afhjælpning play (hvis dette forefin-des)

Vandhane lukket Ingen eller utilstrækkelig vandforsyning.- Vandhanen lukket / ikke helt åbnet.- Tilløbsslange har et knæk / er i klemme.- Vandtryk for lavt. Rengør si.- For modeller med vandstop-anordning: Rød farve i sikkerhedsventilens skueglas - udskift slangen.
Rens pumpen Vandet bliver ikke pumpet ud.- Pumpe tilstoppet. Rengør filter.- Afløbsslange / afløbsrør tilstoppet. Rens afløbsslange ved vandlås.Start programmet Udpumpning, når fejlen er afhjulpet, eller tryk på tasten Slet i mindst 3 sekunder.
Service bdd (model-ler uden dis-play: Alle kontrollam-per lyser)	Vaskemaskinen går i stå midt i programmet.Tromleklapper åbne / ikke korrekt lukket: Tryk på ta-sten Slet i mindst 3 sekunder, indtil Dør åben lyser.Drej programvælgeren til "Fra", luk låget op, luk trom-leklapperne. Start programmet igen.

Blinkende fejlindikator	Visning i dis-play (hvis dette forefin-des)	Årsag / afhjælpning
Service Fra F02 til		Fejl i en elektrisk komponent.
	F35	Start programmet Udpumpning, eller tryk på tasten Slet i mindst 3 sekunder.
	F06	Kontroller, om der er valgt korrekt program til den på-gældende vasketøjstype, og om den maksimale tøj-mængde er overholdt (se programtabel). Tryk på tasten Slet i mindst 3 sekunder. Programmet bliver af-brudt. Vælg derefter det korrekte program til den på-gældende vasketøjstype.?
	FA	Fejl i vandstop-anordning.Sluk for maskinen, træk stikket ud, luk for vandhanen.Vip forsigtigt maskinen fremad. Lad vandet løbe af fra bunden af maskinen. Derefter:– Stik netstikket i kontakten– Luk vandhanen op.– Start programmet igen.

Service Fod Ekstremt kraftig skumdannelse.
	Program afbrudt pga. voldsom skumdannelse.- Start programmet Skyl / Centrifugering.- Start det ønskede program igen. Anvend mindre vaskemiddel.
Hvis fejlfunktionen fortsætter: Træk netstikket ud, luk for vandhanen, og kontakt kundeservice.

Hvis en fejl ikke kan afhjælpes selv Hvad nu, hvis...? → side 20, kan kundeservice kontaktes. Vi finder altid en passende løsning - også for at undgå unødvendige teknikerbesøg.

Oplys maskinens modelnummer (E-nr.) og fabrikationsnummer (FD) til kundeservice.

E-Nr. FD

Disse oplysninger findes bag pumpedækslet på bagsiden af maskinen.

Man kan altid stole på, at producenten har den største kompetence.

Så kontakt os. Sådan kan man være sikker på, at reparationer bliver udført af uddannede serviceteknikere, som anvender originale reservedele.

Tilsluttes vandafløbsslangen til en vandlås, er der desuden brug for:

1 spændebånd ∅ 24-40 mm (fås i faghandlen), tilsluttes til en vandlås, Vandtilslutning → side 32

⚠️ Advarsel!

Fare for elektrisk stød!

Apparatet er udstyret med et EU–Schuko–stik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stik–adapter. Denne adapter (tilladt til maks. 13 ampere) kan bestilles via kundeservice (reservedel nr. 616581).?

Nyttigt værktøj:

■ Vaterpas til indjustering
- Flad skruetrækker eller sekskant-topnøgle nr. 8 til fjernelse af transportsikring

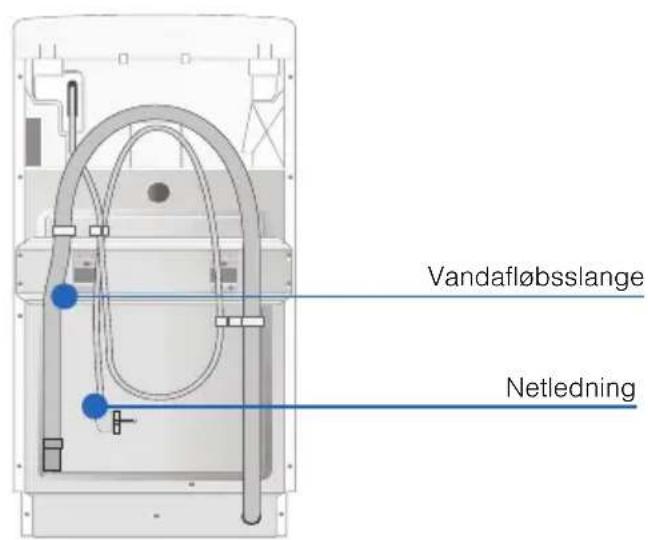

Længder på slanger og ledninger

Afhængigt af model:

i Når der anvendes slangeholdere, reduceres de maksimale slangelængder!

Forlængerslanger til Aquastop hhv. koldtvandstilførsel (ca. 2,50 m).
Bestillings-nr. WMZ2380, WZ10130, CZ11350, Z7070X0
Længere vandtilførselsslange (ca. 2,5 m) til model Standard.

Tekniske data

Mål 40 x 65 x 90 cm

(bredde x dybde x høj-de)

Vægt Ca. 58 kg

Nettilslutning Mærkespænding 220-240 V, 50 Hz

Mærkestrøm 10 A

Mærkeeffekt 2300 W

Vandtryk 100-1000 kPa (1-10 bar)

i Fugtighed i tromlen skyldes slutkontrollen.

Sikker opstilling

⚠️ Advarsel!

Fare for tilskadekomst!

• Vaskemaskinen er meget tung - vær forsigtig, når den løftes. Maskinen skal løftes af mindst to personer.
• Dele (f.eks. låget), der stikker ud fra vaskemaskinen, kan knække af, när den løftes. Dette kan medføre tilskadekomst. Løft ikke vaskemaskinen i dele, der stikker ud.

⚠️ Pas på!

Fare for snubling!

Fare for snubling og tilskadekomst ved ukorrekt førte slanger og netledninger. Slanger og ledninger skal føres, så der ikke er fare for snubling.

⚠️ Pas på!

Vaskemaskinen kan blive beskadiget!

• Hvis vandet i slangerne fryser, kan de knække/springe.
  Vaskemaskinen må ikke opstilles i rum med frostfare og/eller i det fri.
• Hvis vaskemaskinen løftes i dele (f.eks. låget), der stikker ud fra vaskemaskinen, kan delene knække af, hvorved vaskemaskinen bliver beskadiget. Løft ikke vaskemaskinen i dele, der stikker ud.

i – Ud over de anvisninger, der er anført her, kan der gælde særlige lokale forskrifter fra det lokale vand- og elektricitetsværk.

- Lad i tvivlstilfælde en fagmand foretage tilslutningen.

Opstillingssted

i Det er vigtigt, at maskinen står stabilt, så den ikke vandrer!

• Opstillingsfladen skal være fast og plan.
• Bløde gulve/gulvbelægninger er uegnede.

Opstilling på trægulve eller på 'svømmende' gulvbelægninger

⚠️ Advarsel!

Vaskemaskinen kan blive beskadiget!!

i – Opstil om muligt vaskemaskinen i et hjørne.

- Skru en vandfast træplade (min. 30 mm tyk) fast på gulvet.

Fjern transportsikringerne

⚠️ Pas på!

Vaskemaskinen kan blive beskadiget!

Hvis transportsikringen ikke bliver fjernet, kan f.eks. tromlen blive beskadiget, när vaskemaskinen startes. Før vaskemaskinen tages i brug første gang, er det meget vigtigt at fjerne transportsikringen. Den skal opbevares til senere brug.

1. Skru de to skruer "A" samt de fire skruer "B" ud med en flad skruetrækker eller med en sekskant-topnøgle nr. 8.

1. Skru de fire udvendige skruer "B" i igen. Spænd skruerne til.
2. Sæt de leverede afdækningskapper ind i åbningerne.

⚠️ Pas på!

Glem ikke at skrue de fire udvendige skruer "B" i igen! Spænd dem godt til!

⚠️ Pas på!

Vaskemaskinen kan blive beskadiget!

For at undgå transportskader skal transportsikringen altid monteres igen, inden vaskemaskinen på et senere tidspunkt bliver transporteret.

Vandtilslutning

⚠️ Pas på!

Vandstop-sikkerhedsanordningen må ikke dyppes i vand.

i - Det er meget vigtigt, at anvisningerne i dette kapitel overholdes - derved undgås lækager eller vandskader!
- Vaskemaskinen må kun anvendes med koldt ledningsvand.
- Maskinen må ikke tilsluttes til blandingsbatteriet på en trykløst varmtvandsanlæg.
- Anvend kun den leverede vandtilførselsslange eller en slange fra en autoriseret specialforretning - anvend aldrig en brugt slange!
- Lad i tvivlstilfælde en fagmand udføre installationen.

Vandtilførsel

i Vandtilførselsslangen må ikke knækkes, klemmes, ændres eller skæres over (i modsat fald kan der ikke garanteres for slangens brudstyrke).

Optimalt vandtryk i vandforsyningsnettet: 100-1000 kPa (1-10 bar)

Et vandflow på mindst 8 l/min ved helt åben vandhane.
Hvis vandtrykket er højere, skal der monteres en trykreduktionsventil.

1. Tilslut vandtilførselsslangen.

⚠️ Pas på!

Forskruningernes gevind kan blive beskadiget

Hvis forskruningerne bliver spændt for fast til med et værktøj (tang), kan gevindet blive beskadiget.

Spænd kun slangeforskruningerne til med hånden.

På vandhanen (3/4" = 26,4 mm):

På maskinen:

Tryk (evt.) på frigørelsesarmen, mens Aquastop-slangen (hvis den forefindes) skrues af.

1. Luk langsomt op for vandhanen, og kontroller samtidig, om tilslutningsstederne er tætte.

Tilslutte vandtilførselsslange

i - Afløbsslangen må ikke knækkes eller trækkes i længden. - Højdeforskel mellem opstillingssted og afløb: 55 - maks. 100 cm

Afløb i en håndvask

Advarsel!

Risiko for vandskade!!

Hvis afløbsslangen glider op af håndvasken på grund af det høje vandtryk under udpumpningen, kan der opstå vandskade pga. udløbende vand.

Fastgør afløbsslangen, så den ikke kan glide ud.

⚠️ Pas på!

Apparatet kan blive beskadiget!

Hvis afløbsslangens ende bliver dykket ned i det udpumpede vand, kan vandet blive suget tilbage i vaskemaskinen!

- Proppen må ikke være sat i håndvaskens afløb.

- Kontroller, at vandet løber tilstrækkelig hurtigt af, när maskinen pumper ud.

- Afløbsslangens ende må ikke nå ned i det udpumpede vand!

Placering af afløbsslange:

i Rørbøjningen skal fastgøres helt ude i afløbsslangens ende.

Afløb i vandlås

Advarsel!

Vandskade er mulig!

Hvis afløbsslangen smutter væk fra vandlåsens tilslutning på grund af et højt vandtryk under udpumpningen, kan udstrømmende vand føre til vandskader.

Tilslutningsstedet skal sikres med et spændebånd, ∅ 24-40 mm (fås i en faghandel).

Tilslutning

Afløb i et kunststofrør med gummimuffe

Advarsel!

Risiko for vandskade!!

Hvis afløbsslangen glider ud af kunststofrøret på grund af det høje vandtryk under udpumpningen, kan der opstå vandskade pga. udløbende vand.

Fastgør afløbsslangen, så den ikke kan glide ud.

Tilslutning

1. Kontramøtrikken i pilens retning med en skruenøgle.

2. Kontroller vaskemaskinens indjustering med et vaterpas, og korriger eventuelt. Højden ændres, när der drejes på apparatets fod.

i Alle apparatets födder skal stå fast på underlaget. Vaskemaskinen må ikke vippe!

1. Spænd kontramøtrikken fast til mod maskinens kabinet. Hold samtidig apparatets fod fast, så højden ikke ændres.

- Kontramøtrikkerne på alle apparatets fødder skal være spændt fast til mod kabinettet! - Kraftig støj, vibrationer og at maskinen "vandrer" kan skyldes forkert indjustering!

Elektrisk sikkerhed

⚠️ Advarsel!

Kontakt med spændingsførende dele er forbundet med livsfare.

• Tag altid fat i stikket, aldrig i ledningen, när stikket skal trækkes ud af stikdåsen.
• Sæt kun stikket i og træk det kun ud med tørre hænder.
• Træk aldrig stikket ud, mens maskinen kører.
• Vaskemaskinen må kun sluttes til vekselstrøm via en forskriftsmæssigt installeret stikkontakt.
• Netspændingen og spændingsangivelsen på vaskemaskinen (maskinskilt) skal stemme overens.
• Tilslutningsværdi og nødvendig sikring er angivet på maskinens typeskilt.

Kontrollér om:

- Ledningstværsnittet er stort nok.

- Jordinstallationen er installeret i henhold til forskrifterne.

- Elledninger må kun skiftes (hvis det er nødvendigt) af en autoriseret elektriker. Ekstra ledninger kan købes hos elektrikeren.

- Dobbeltstik, fordelingsstikdåser og forlængerledninger må ikke bruges.

- Anvendes et HFI-anlæg, må der kun bruges en type med dette tegn ∞.

Kun en sådan beskyttelseskontakt sikrer, at de gældende forskrifter opfyldes.

Vaskemaskinen blev kontrolleret, inden den forlod fabrikken. For at fjerne evt. vandrester fra denne afprøvning skal den første vask udføres uden vasketøj.

i Vaskemaskinen skal være opstillet og tilsluttet korrekt iht. kapitlet Opstilling fra→side 25.

1. Kontroller maskinen.

i Maskinen må aldrig tages i brug, hvis den er beskadiget. Kontakt kundeservice. → side 24

1. Fjern beskyttelsesfolien fra displayet (hvis dette forefindes).

2. Stik netstikket i stikkontakten.

3. Luk vandhanen op.

4. Luk låget op. Kontroller, at tromleklapperne er korrekt lukket (læg ikke vasketøj i maskinen!).

5. Vælg programmet Bomuld.

6. Indstil en temperatur på 60 °C.

7. Fyld 1/3 af den mængde vaskemiddel til kogevask i kammer II, som producenten anbefaler til let tilsmudset tøj.

i Anvend kun ca. en tredjedel af den anbefalede vaskemiddelmængde for at undgå skumdannelse. Anvend ikke et uld- eller finvaskemiddel.

1. Luk läget.

2. Tryk på Start/Pause.

3. Sæt programvælgeren på "Fra" ved programslut.

Vaskemaskinen er nu klar til drift.

Transport, f.eks. ved flytning

Forberedelse

1. Træk netstikket ud.
2. Luk for vandhanen.
3. Afmonter tilførsels- og afløbsslanger.
4. Vent, til vandet er kølet af, for at undgå skoldning. Tap resten af vaskevandet af. Vedligeholdelse - pumpe tilstoppet → side 19
5. Træk håndgrebet nederst på forsiden (afhængigt af model) lidt ud for at gøre transporten af maskinen lettere. Tag evt. foden til hjælp for at trække håndgrebet helt ud.

Montering af transportsikring

1. Monter transportsikringen igen.
2. Transporter vaskemaskinen i stående stilling.

Inden ibrugtagning:

i - Fjern transportsikringen! → side 29
- Anbring transporthåndtaget i sin oprindelige position igen.
- For at forhindre at vaskemidlet løber ubrugt ud i afløbet ved den næste vask: Hæld 1 liter vand i vasketromlen, og start programmet Udpumpning eller Slet/Udpumpning (afhængigt af model).

Indeks

A Afkalkning, 17

B Bestemmelsesmæssig brug, 4 Børnesikring, 15

E Eltilslutning, 34 Emballage, 7

F Fjern transportsikringerne, 29

G Genstand mellem vasketromle og sæbevandskar, 20

Hvad skal jeg gøre, hvis der opstår en fejl?, 20

J Justering, 33

K Kasseret maskine, 7 Kundeservice, 24

L Leveringen omfatter, 25 ledninger, 26

Længder på slanger og Lær maskinen at kende, 11

Maskinens kabinet/ ændring, 15

betjeningspanel, 17 Programslut, 15

Vasketromle, 17 Pumpe tilstoppet, 18

Program

R	RengøreSi, 19vaskemiddelbeholder, 17	RengøringAfløbsstuds, 19
S	Sikkerhedsanvisninger, 5Sorteringaf vasketøjet, 12	Sparetips, 7Startprogrammet, 14
T	Tekniske data, 26Transportsikring	Montering, 36
V	Vandtilslutning, 30Vandafløb, 31Vandtilførsel, 30	Vaskemiddelkamre, 11Vedligeholdelse, 17

Aquastop-garanti

kun for maskiner med Aqua-Stop

Foruden reklamationsretten over for sælger i henhold til købsaftalen og foruden vores garanti på maskinen yder vi erstatning på følgende vilkår:

1. Hvis der skulle opstå en vandskade på grund af en fejl på vores Aqua-Stop-system, yder vi erstatning for skader til private brugere.
2. Ansvarsgarantien gælder for hele maskinens levetid.
3. En forudsætning for garantikravet er, at maskinen med Aqua-Stop er opstillet og tilsluttet sagkyndigt i henhold til vores vejledning; det samme gælder den sagkyndige Aqua-Stopforlængelse (originalt tilbehør).
4. Garantien dækker ikke defekte ledninger eller armaturer til Aqua-Stop-tilslutningen på vandhanen.
5. Det er ikke nødvendigt at holde maskiner med Aqua-Stop under opsyn under driften eller lukke for vandhanen efter endt brug.
6. Ved fravær i længere tid, f.eks. hvis De tager på ferie i flere uger, skal vandhanen dog lukkes.

Reparationsordre og rådgivning i tilfælde af fejl

DK 44 89 89 85

Kontaktdataene for alle lande findes i vedlagte kundeservice-fortegnelse.
