BRUGSANVISNING KX-HNS105NE PANASONIC

Installationsvejledning

Hjemmenetværkssystem

Indendørs sirene

Tak fordi du har anskaffet dig et Panasonic-produkt.

Dette dokument forklarer, hvordan man installerer den indendørs sirene korrekt.

Se Brugervejledning (side 14) for at få nærmere oplysninger om, hvordan du bruger systemet.

Læs dette dokument, før enheden tages i brug, og gem det til fremtidig brug.

Indholdsfortegnelse

Indledning

Vigtige sikkerhedsanvisninger .....5

Sådan opnår du det bedste resultat ....5

Andre oplysninger 6

Opsætning

Navne på dele og funktioner ....8

LED-indikator 8

Oversigt over opsætning ....8

Registrering af sirenen 9

Bekræftelse af brugsområde .....10

Isætning 11

Bemærkning vedrørende strømforsyning ....12

Appendiks

Afprøvning af sirenen 13

Justering af sirenens lydstyrke .....13

Funktioner som er tilgængelige ved brug af [Home Network]-appen .....13

Åbning af Brugervejledning .....14

Specifikationer 14

Garantibevis 15

Nr.	Tilbehør/del nr. Antal
1	Lysnetadapter/PNLV236CE 1
2	Forlængerledning til jævnstrøm 1
3	Vægmonteringsskruer (25 mm) 2

①

②

Andre oplysninger

• Design og specifikationer kan ændres uden varsel.
• Illustrationerne i denne vejledning kan variere en smule fra det faktiske produkt.

Varemærker

• iPhone og iPad er varemærker tilhørende Apple Inc. registreret i USA og andre lande.
• Android er et varemærke tilhørende Google Inc.
• Microsoft, Windows og Internet Explorer er enten registrerede varemærker eller varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.
• Alle andre varemærker heri, tilhører deres respektive ejere.

Vigtig information

Om dette system

• Dette system er et hjælpesystem og er ikke beregnet til at udgøre den fulde beskyttelse mod tab af ejendele eller ejendom. Panasonic påtager sig intet ansvar, hvis der sker tab af ejendele eller ejendom, mens systemet er i brug.
• Systemets trådløse funktioner kan påvirkes af interferens, og systemets funktionsdygtighed kan derfor ikke garanteres i alle situationer. Panasonic påtager sig inte ansvar for personskade eller materiel skade, der forekommer i forbindelse med fejl i eller svigt af den trådløse kommunikation.

Din sikkerhed

For at forhindre alvorlig tilskadekomst eller død/materiel skade skal du læse dette afsnit omhyggeligt, før du bruger produktet, så du kan bruge det korrekt og sikkert.

ADVARSEL

Strømtislutning

• Brug kun den strømkilde, der er markeret på produktet.
• Overbelast ikke stikkontakter og forlængerledninger. Det kan medføre risiko for brand eller elektrisk stød.
• Sæt lysnetadapterens/strømstikket helt ind i kontakten. I modsat fald kan det medføre elektrisk stød og/eller kraftig varmeudvikling med brand til følge.
• Fjern jævnligt støv etc. fra lysnetadapteren/strømstikket ved at trække den/det ud af stikkontakten og tørre den/det af med en tør klud. Ophobet støv kan skade isoleringen

mod fugt etc., hvilket kan forårsage brand.

• Tag stikket til produktet ud af stikkontakten, hvis det udsender røg, en unormal lugt eller en usædvanlig lyd. Dette kan forårsage brand eller elektrisk stød. Kontroller, at der ikke længere kommer røg ud, og kontakt et autoriseret servicecenter.
• Tag stikket ud af stikkontakten, og rør aldrig ved produktets inderside, hvis huset er blevet åbnet. Der er fare for elektrisk stød.
• Rør aldrig ved stikket med våde hænder. Der er fare for elektrisk stød.
• Tilslut ikke enheder, der ikke er angivet.

Isætning

• For at forhindre risiko for elektrisk stød må produktet aldrig udsættes for regn eller nogen form for fugt.
• Anbring og brug ikke dette produkt i nærheden af styrede enheder som f.eks. automatiske døre og brandalarmer. Radiobølger, der udsendes fra dette produkt, kan forårsage fejlfunktioner i sådanne enheder, som kan forårsage en ulykke.
• Du må ikke trække i lysnetadapterens ledning, bukke den eller placere den under tunge genstande.
• Montér kun produktet på en lodret overflade. Montér ikke produktet på et loft da produktet kan falde ned og forårsage skade eller personskade.
• Opbevar små dele (skruer mv.) uden for børns rækkevidde. De kan komme til at sluge dem. Søg omgående læge, hvis sådanne dele sluges.

Sikkerhedsforanstaltninger ved betjening

- Tag produktets ledning ud af stikkontakten før rengøring. Brug ikke

flydende rengøringsmidler eller rengøringsmidler på spraydåse.

• Adskil ikke produktet.
• Lad aldrig metalgenstande komme ind i produktet. Hvis der kommer metalgenstande ind i produktet, skal du slukke for produktet og kontakte et autoriseret servicecenter.

Medicinsk

• Kontakt producenten af eventuelt personligt medicinsk udstyr, f.eks. pacemakere eller høreapparater, for at finde ud af, om udstyret er tilstrækkeligt beskyttet mod ekstern radiofrekvensenergi. DECT-funktioner fungerer mellem 1,88 GHz og 1,90 GHz med en maks. transmissionseffekt på 250 mW.
• Undlad at anvende produktet på hospitaler og lign., hvis evt. skilte angiver, at det ikke er tilladt. Hospitær eller andre behandlingssteder anvender muligvis udstyr, som er følsomme over for ekstern radiofrekvensenergi.

FORSIGTIG

• Installer aldrig ledninger i tordenvejr.
- Lysnetadapteren bruges som hovedafbryder. Sørg for, at lysnetstikket er placeret tæt ved produktet, så det er let at komme til.
- For at undgå kvælningsrisiko skal produktet og lysnetadapterens ledning holdes mindst 1 m væk fra børns tremmesenge og utilgængeligt for små børn.

Forebyggelse af uheld og personskader

• Hold ikke ørerne tæt på produktet, da høje lyde fra produktet kan forårsage høreskader.
• Se ikke direkte ind i stroboskoplyset, när det blinker. Lyset fra stroboskoplyset kan forårsage øjenskader.
• Vurder installationsmiljøet grundigt ved installering af produktet. Vær særligt opmærksom på småbørn, børn og ældre, da de kan være mere følsomme over for høje lyde og strobøskoplys.

Vigtige sikkerhedsanvisninger

De grundlæggende sikkerhedsforholdsregler skal altid følges ved brug af dette produkt, så risikoen for brand, elektrisk stød og personskade, herunder nedenstående, reduceres:

1. Brug ikke produktet i nærheden af vand, f.eks. i nærheden af et badekar, en vaskekumme, en køkkenvask eller en vaskebalje, i en våd kælder eller i nærheden af en swimmingpool.

2. Brug kun den strømledning, der er angivet i dette dokument.

GEM DISSE ANVISNINGER

Sådan opnår du det bedste resultat

Placering af hubben/forebyggelse af støj

Hubben og andre kompatible Panasonic-enheder bruger radiobølger til indbyrdes kommunikation.

Vigtig information

- Maksimal dækning og støjfri kommunikation opnås bedst, når hubben placeres som følger:

- på et velegnet, højt og centralt sted, hvor der ikke er forhindringer mellem produktet og hubben i et indendørs miljø.

– så langt væk som muligt fra elektroniske apparater som f.eks. tv, radioer, computere, trådløse enheder og andre telefoner.

– vendt væk fra radiofrekvenssendere som f.eks. eksterne antenner på cellestationer til mobiltelefoner (undgå at sætte hubben i et karnapvindue eller i nærheden af et vindue).

- Hvis modtagelsen ved hubbens placering ikke er tilfredsstillende, skal du flytte hubben til et andet sted for at opnå bedre modtagelse.

Omgivelser

• Hold produktet væk fra enheder, der genererer elektrisk støj som f.eks. lysstofrør og motorer.
• Hold produktet væk fra kraftig røg, støv, høj temperatur og vibration.
• Udsæt ikke produktet for direkte sollys.
• Placer ikke tunge genstande oven på produktet.
• Tag produktets stik ud af stikkontakten, hvis produktet ikke skal bruges i længere tid.
• Produktet skal holdes væk fra varmekilder som f.eks. adiatorer, komfurer m.v. Desuden bør det ikke placeres i rum, hvor temperaturen kan blive lavere end 0 °C eller højere end 40 °C. Fugtige kældre skal ligeledes undgås.
• Brug af produktet i nærheden af elektriske apparater kan forårsage interferens. Flyt det væk fra elektriske apparater.

Andre oplysninger

Regelmæssig vedligeholdelse

• Tør produktet af udvendigt med en blød, fugtig klud.
• Brug ikke rensebenzin, fortynder eller skurepulver.

Bortskaffelse af gammelt udstyr (kun for EU og lande med genbrugssystemer)

Når produkter, emballage og/eller medfølgende dokumenter er mærket med dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke må smides ud sammen med det almindelige husholdningsaffald.

For at sikre korrekt behandling, indsamling og genbrug skal du aflevere disse produkter på dertil indrettede indsamlingssteder i henhold ti gældende nationale bestemmelser.

Hvis du bortskaffer dem på korrekt vis, er du med til at spare på værdifulde ressourcer og forhindre eventuelle negative indvirkninger på folkesundheden og miljøet. Kontakt de kommunale myndigheder for at få yderligere oplysninger om indsamling og genbrug.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

Vigtig information

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Dette symbol er kun gyldigt i EU. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Opsætning

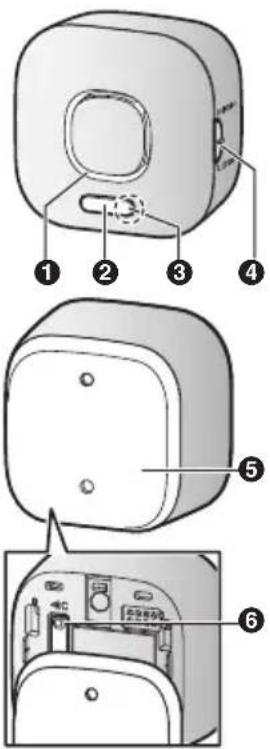

Navne på dele og funktioner

Indikator Status
Grøn, lyser	Normal drift ^1
Rød, blinker langsomt	Sirenen er ikke registreret til en hub
Rød, blinker Sirenen er uden for hubbens rækkevidde
Rød, blinker hurtigt	Alarmsystemet blev udløst ^1
Grøn, blinker langsomt	Registreringstilstand (du trykker og holder [●●●] nede)
Fra Ingen strøm

*1 Du kan konfigurere sirenen, så dens LED-indikator ikke lyser.

Oversigt over opsætning

1 Første opsætning

Sørg for at du har adgang til systemet med din mobile enhed. Se

Systemopsætningsvejledning som fulgte med hubben for yderligere oplysninger.

2 Registrering

Kræves kun, hvis sirenen blev købt særskilt (dvs. ikke som del af en pakke).

3 Bekræft installationsområdet

Læs oplysningerne i dette dokument for at bekræfte, at det ønskede installationsområde er egnet til korrekt drift.

Opsætning

4 Isætning

Installer sirenen på det ønskede sted.

Registrering af sirenen

Denne procedure er ikke nødvendig for enheder, der er en del af en produktpakke.

Før du kan bruge sirenen, skal den registreres til hubben.

Hvis du har købt enheder særskilt (dvs. ikke som en del af en produktpakke), skal du registrere hver enkelt enhed på hubben.

Du kan registrere hver enhed ved hjælp af registreringsknapperne eller via [Home Network]-appen.

Bemærk:

- Før du registrerer sirenen, skal du sørge for, at lysnetadapterne i hubben og sirenen er tilsluttede, og at der er strøm til hver enhed.

Ved hjælp af registreringsknapperne

1 Hub:

Tryk på og hold [●●●]C OTHER DEVICE] nede, indtil LED-indikatoren blinker langsomt grønt.

2 Sirene:

Tryk på og hold [●●●●C] nede, indtil LED-indikatoren blinker langsomt grønt (side 8).

- Når registreringen er fuldført, afgiver hub'en ét langt bip.

Bemærk:

- Tryk på [☐] på hubben og på sensoren igen for at annullere uden at registrere sirenen.

- Hvis registreringen mislykkes, afgiver hub'en flere korte bip.

Brug af appen

Når du registrerer sirenen via [Home Network]-appen, kan du tildele et navn til dine enheder og gruppere dem efter placering. Se Brugervejledning (side 14) for at få nærmere oplysninger.

Opsætning

Bekræftelse af brugsområde

Rækkevidde for trådløs kommunikation

Den trådløse rækkevide fra hubben for hver enhed i systemet er ca. 50 m indendørs og ca. 300 m udendørs. Den trådløse kommunikation kan blive ustabil, hvis følgende forhindringer placeres mellem hubben og andre enheder.

• Metaldøre eller -skærme
  • Vægge, der indeholder aluminiumpladeisolering
  • Vægge af beton eller bølgeblik
• Termoruder
• Flere vægge
• Hvis de enkelte enheder brges på forskellige etager eller i forskellige bygninger

Bemærk:

- Du kan bruge sirenens LED-indikator til at kontrollere sirenens kommunikationsstatus (side 8). Hvis LED-indikatoren lyser grønt eller blinker hurtigt i rødt, kommunikerer sirenen korrekt med hubben.

Advarsler vedrørende brugsområde

Brug af sirenen på følgende områder kan forårsage deformering, fejlfunktion eller driftssvigt.

• I direkte sollys
- Områder udsat for fedt eller damp, såsom køkkener
• Nær ild eller varmeapparater
- Nær magnetfelter (såsom mikroovne og magneter)

• Områder som er udsat for ekstreme temperaturudsving, såsom ved siden af klimaanlæg
• Områder med reflekterende genstande, såsom glas, der kan forstyrre registrering af temperaturudsving
• Områder hvor temperaturen påvirket af stærkt lysende genstande (såsom lysstofrør)
• Nær apparater som afgiver stærke radiobølger, såsom mobiltelefoner

Isætning

Monter sirenen på en væg ved hjælp af hullerne i bagdækslet.

Bemærk:

• Stroboskoplyset blinker, när sirenen lyder. Monter sirenen på et sted, hvor stroboskoplyset kan ses.
• Monter sirenen et stabilt sted med tilstrækkelig understøttelse ved montering.
• Monter sirenen sikkert til en væg. Vibrationer kan få den til at falde ned, hvis ikke den er fastgjort.
• Monter ikke sirenen på et blødt materiale. Den kan falde ned, gå i stykker eller forårsage personskade.
• Monter ikke sirenen på følgende steder: gipsplader, ALC (autoklaveret letvægtscellebeton), betonblokke, krydsfiner på under 25,4 mm i tykkelse osv.
• Brug kun den medfølgende Panasonic-lysnetadapter PNLV236CE.

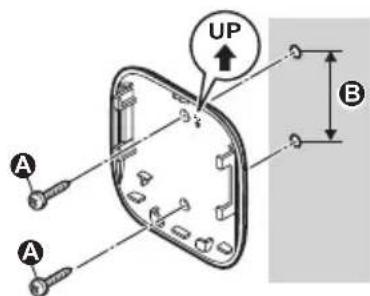

2Fastgør bagdækslet til væggen med skruerne (A).

• Anbring bagdækslet med "UP" mærket vendt opad.
  • B 37 mm

UP A A B

Opsætning

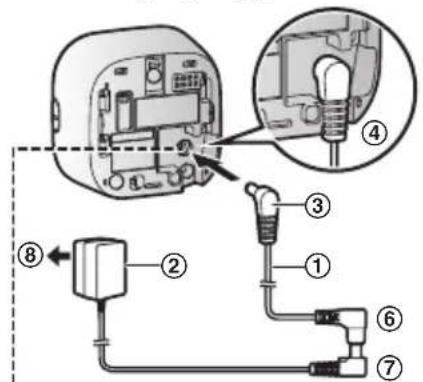

3Brug af forlængerledningen til jævnstrøm (①) ved tilslutning af lysnetadapteren (②) til sirenen.

• Indsæt jævnstrømsledningens hanstik (③) grundigt i jævnstrømsstikket (④, ⑤).
• Indsæt jævnstrømsledningens hunstik (⑥) grundigt i lysnetadapterstikket (⑦).

4Slut lysnetadapteren til strømudgangen (⑧).

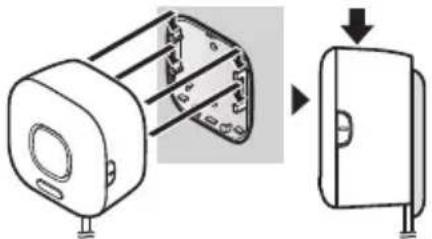

5Fastgør sirenen til bagdækslet.

- Indsæt rillerne på sirenen i 4 fligene på bagdækslet, og skub dernæst sirenen ned.

Bemærkning vedrørende strømforsyning

Lysnetadapterforbindelse

• Lysnetadapteren skal altid være tilsluttet. (Det er normalt, at adapteren føles varm under brug.)
• Lysnetadapteren skal være tilsluttet en vertikalt placeret eller gulvmonteret vekselstrømskontakt. Undgå at tilslutte lysnetadapteren til en stikkontakt, som er monteret i loftet eller under et bord med forsiden nedad, da vægten af adapteren kan forårsage, at den falder ud.

Strømafbrydelse

Afprøvning af sirenen

Når du har installeret [Home

Network]-appen på din mobilenhed, kan du bruge mobilenheden til at teste sirenen.

Se Brugervejledning (side 14) for at få nærmere oplysninger.

1 Start [Home Network]-appen, og tryk på [Indstillinger].
2 Tryk på [Enhedsprofiler]
3 Tryk på [Sirene], og vælg dernæst den ønskede sirene.
4 Tryk på [Installationstest].
5 Tryk på [Afspil].

Justering af sirenens lydstyrke

Du kan justere sirenens lydstyrke ved hjælp af sirenens [HIGH]/[LOW] kontakt (side 8).

Funktioner som er tilgængelige ved brug af [Home Network]-appen

Nogle af sirenens funktioner, som er tilgængelige ved brug af [Home

Network]-appen, er anført nedenunder. Se Brugervejledning (side 14) for at få nærmere oplysninger.

- Alarmsystem

Du kan bruge appen til at til- og frakoble alarmsystemet, kontrollere systemenhedernes aktuelle status og få vist en log over tidligere hændelser. Du

kan også bruge appen til at stoppe sirenelyden.

- Enhedshåndtering

Du kan bruge appen til at kontrollere sirenens trådløse signalstyrke, ændre sirenens navn, indstille sirenen til at afgive lyd, blinke eller begge dele, samt teste sirenen.

Appendiks

Åbning af Brugervejledning

Brugervejledning er en samling af onlinedokumentation, der kan hjælpe dig med at få mest muligt ud af [Home Network]-appen.

1 iPhone/iPad

Tryk på : , eller tryk på menuknappen på din mobilenhed på appens startskærm.

2 Tryk på [Brugervejledning].

Bemærk:

• Microsoft® Windows® Internet Explorer® 8 og ældre versioner understøttes ikke.
• Android 4.1 eller nyere anbefales.
• Du kan også finde Brugervejledning på det websted, der vises herunder.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Specifikationer

• Standarder
  DECT (Digital Enhanced Cordless Telecommunications)
  • Frekvensområde
  1.88 GHz - 1.90 GHz
  • RF-transmissionseffekt
  Ca. 10 mW (gennemsnitsstrøm pr. kanal) 250 mW (maks.)
• Strømkilde
  220 - 240 V AC, 50/60 Hz
• Strømforbrug
  Standby: Ca. 2,0 W
  Maksimum: Ca. 3,0 W
  • Lydstyrke for advarselstone
  Ca. 110 dB (højt varselsniveau) (målt ca. 10 cm fra produktet)
• Driftsbetingelser
  0^ C-40^ C
  • Mål (højde× bredde × dybde)
  Ca. 71 mm × 73 mm × 46 mm
• Masse (vægt)
  Ca. 90 g

Garantibevis

Garantibevis

(udfyldes af forhandleren)

Type

Kundenavn

Serienr.

Adresse

Kundens købsdato

Postnummer

På dette produkt ydes der garanti i henhold til forbrugerkøbelovens bestemmelser.

Vedlæg venligst dette garantibevis i udfyldt stand samt kvittering ved enhver henvendelse angående garanti.

Garantien bortfalder såfremt typeskilt mangler eller er ulæseligt.

Alle henvendelser skal ske til forhandleren.

Forhandlerstempel

Panasonic

Appendiks

Beskrivelse af grafiske symboler til brug på udstyr

Symbol Forklaring Symbol Forklaring
	Vekselstrøm (AC) Udstyr af klasse	dstyr hvor dobbelt isolering eller højisolering er nødvendig for beskyttelse mod elektrisk stød)
	Jævnstrøm (DC) “TÆND” (strøm)
	Beskyttelsesjording “SLUK” (strør
	Beskyttet stelforbindelse Stand-by
	Funktionel jord “TÆND”/“SLUK” (	push-push knap)
	Kun til indendørs brug Advarsel, risiko for elektrisk stød

Generelle oplysninger

Overensstemmelseserklæring:

- Panasonic Corporation erklærer, at radioudstyrstypen (KX-HNS105) er i overensstemmelse med EU-direktiv 2014/53/EU. Den fuldstændige tekst af EU's overensstemmelseserklæring kan findes på følgende internetadresse: http://www.ptc.panasonic.eu/doc

Kontakt til en autoriseret Panasonic-repræsentant:

Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Oplysninger om ecodesign i henhold til EU-forordning (EF) nr. 1275/2008 ændret af (EU) forordning nr. 801/2013. Fra 1. januar 2015.

Besøg: http://www.ptc.panasonic.eu/erp

Klik på [Downloads]

Strømforbrug i netværksstandby og vejledning er nævnt på webstedet ovenfor.

Egne Kommentarer

Pure geometric line patterns without any text, numbers, or symbols

Vi anbefaler, at du noterer følgende oplysninger som hjælp i forbindelse med eventuelle reparationer under garantien.

Serienr. Købsdato

(findes inde i enheden)
