BRUGSANVISNING Viera TX-32LMD72FA PANASONIC

Læs denne betjeningsvejledning, inden De begynder at anvende Deres apparat og gem den

til fremtidig konsultation.

De i denne betjeningsvejledning viste illustrationer er kun til illustrationsformål.

TQB0E0520K

Lav Deres dagligstue om til en biograf!

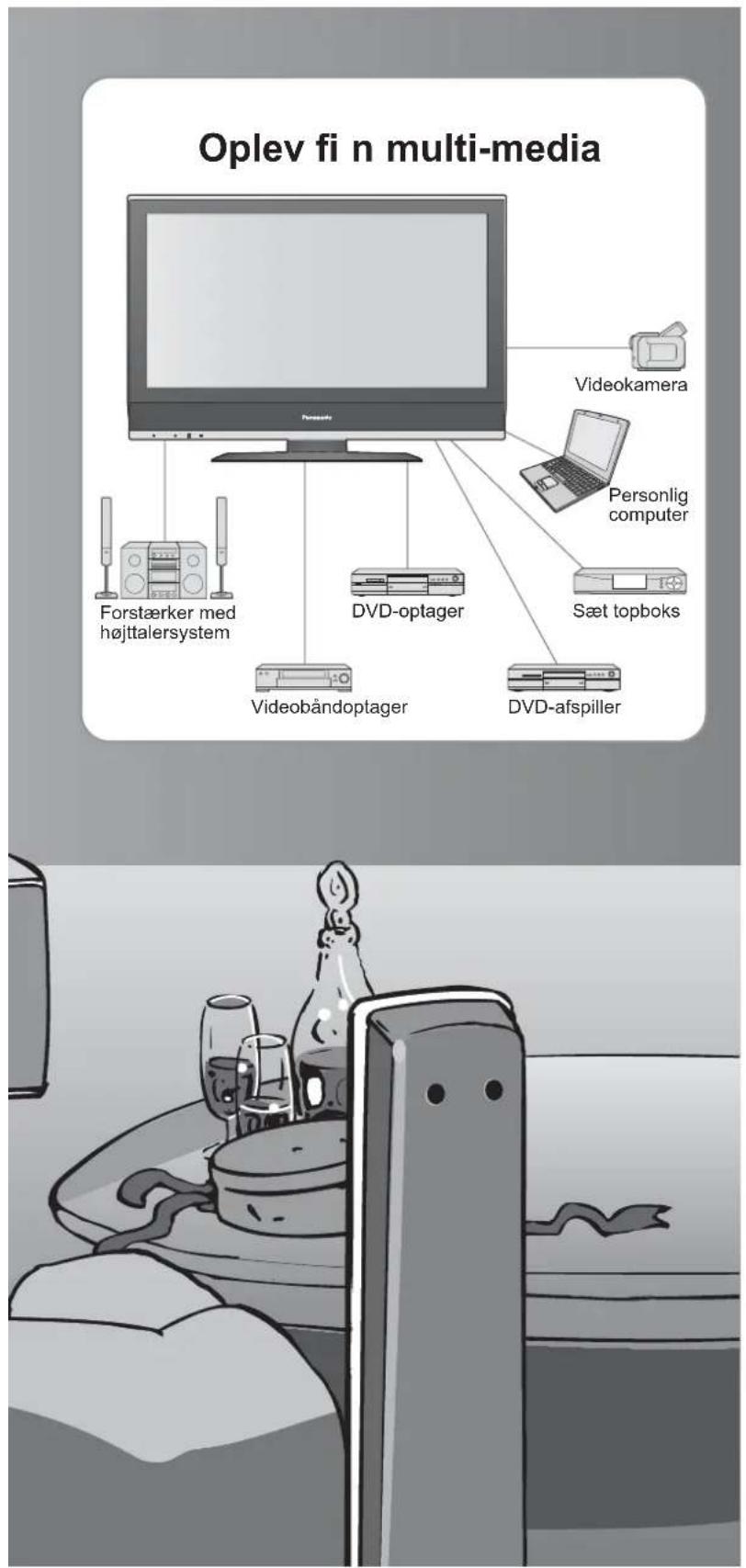

Oplev et forbløffende niveau af multi-

Angående DVB-funktioner

Alle funktioner, som er relaterede til DVB (Digital Video Broadcasting) vil fungere i områder, hvor DVB-T (MPEG2) digital, jordbaseret sending modtages. Rådfør dig med din lokale Panasonic-forhandler angående, hvilke område, der dækkes.
- DVB-funktioner er muligvis ikke til rådighed i nogle lande.
- Dette fjernsyn er udrustet med DVB-specifi kationer. Dog kan der ikke garanteres for fremtidige DVB-tjenester.

media spænding

Indhold

Husk at læse

Sikkerhedsforanstaltninger 4
(Advarsel / Forsigtig)
Bemærkninger 5
Vedligeholdelse 5

Kvik-start vejledning

●Tilbehør / Ekstraudstyr …… 6
●Identifi kation af kontrolknapperne 7
●Grundlæggende tilslutning…8
●Automatisk opsætning …… 10

Nyd dit fjernsyn!

Grundlæggende egenskaber

Avancerede egenskaber

Sådan bruges menu-funktionerne ……18 (billede, lydkvalitet etc.)

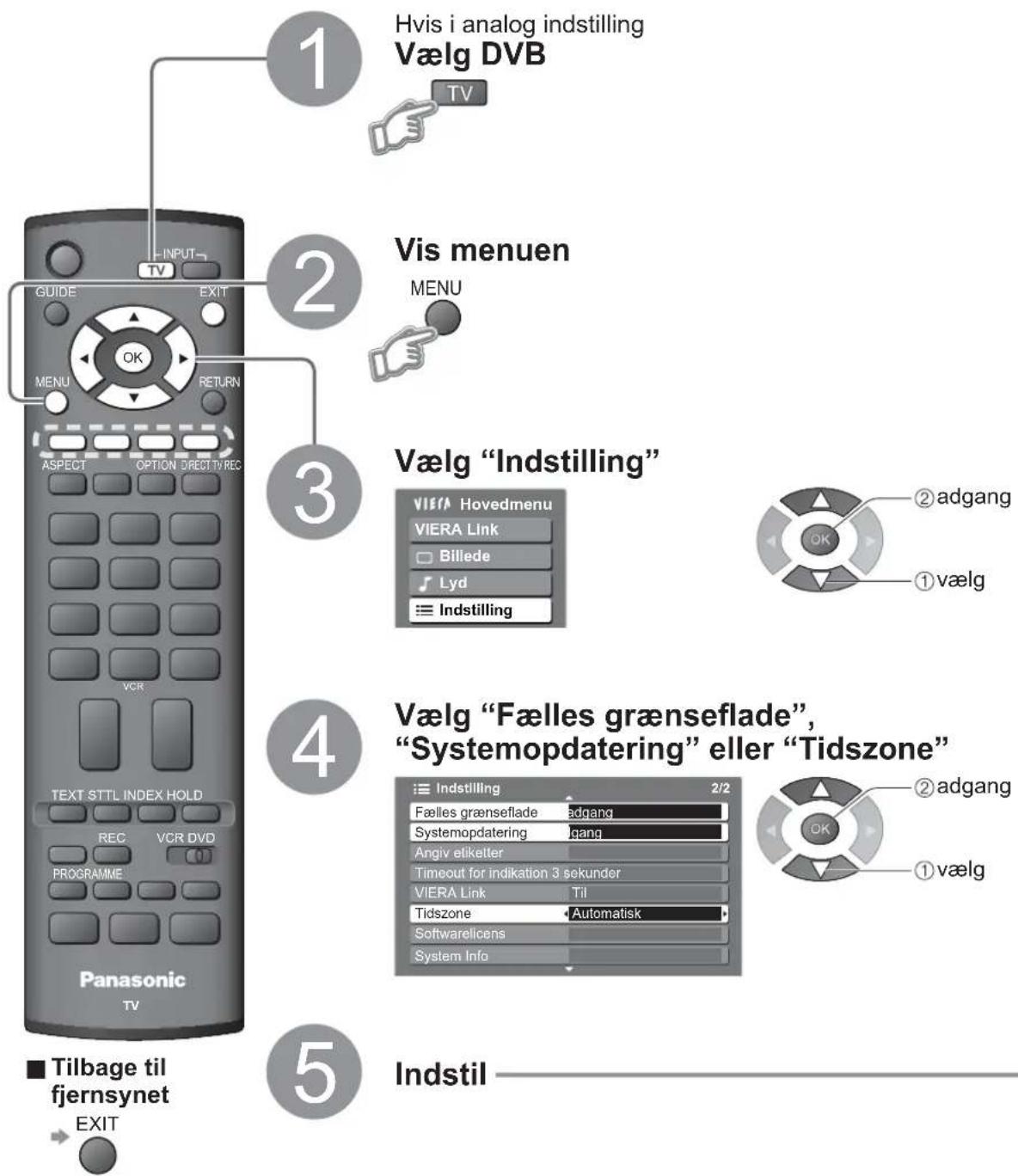

DVB-indstillinger (DVB)....22 (betalingsfjernsyn, software-opdatering. tidsindstilling)

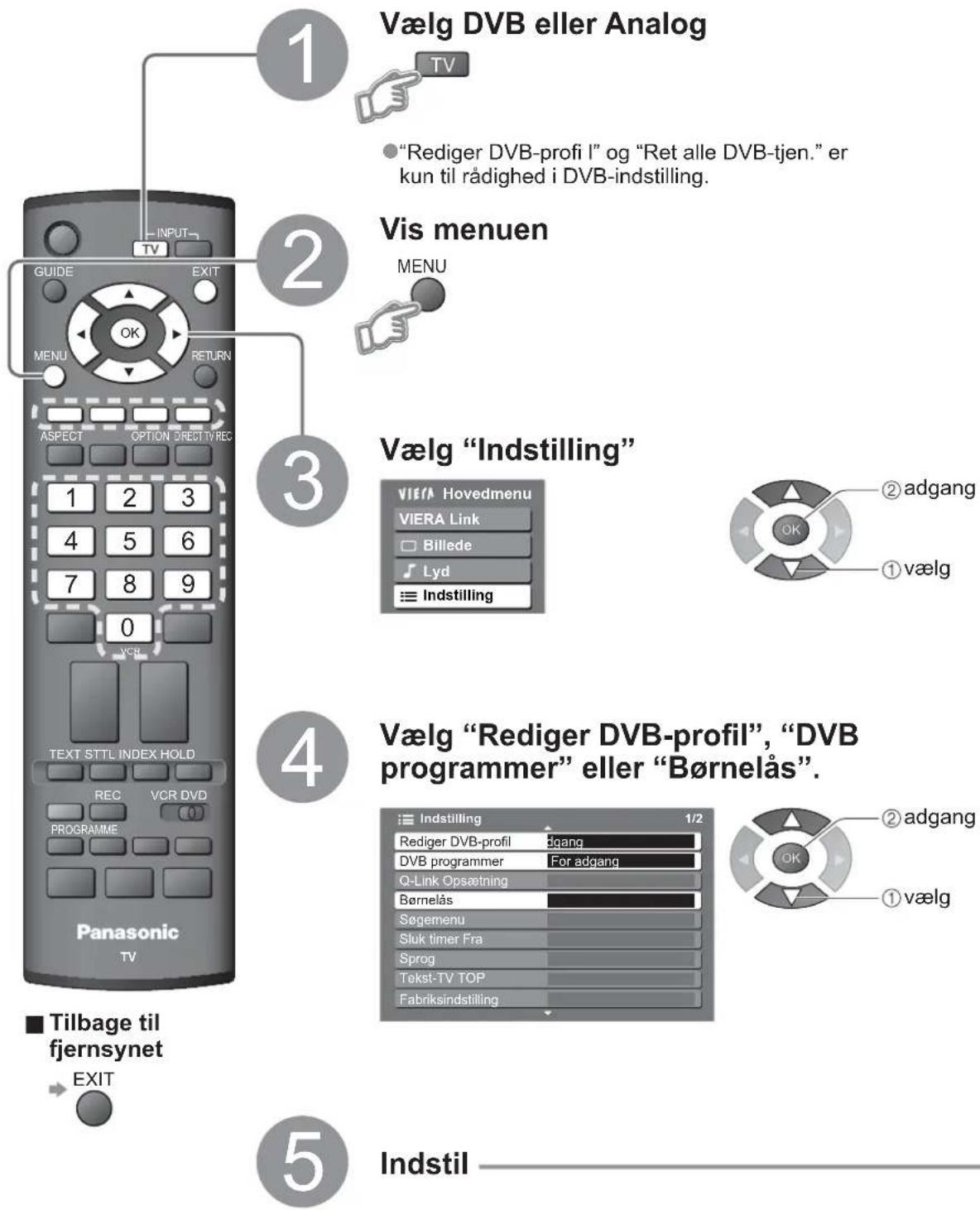

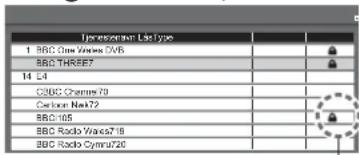

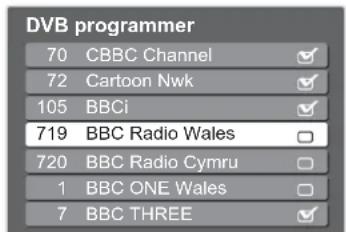

● Redigering af kanaler 24

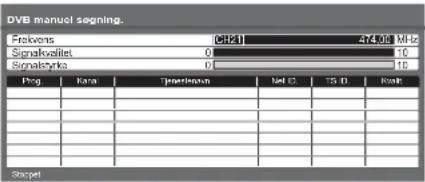

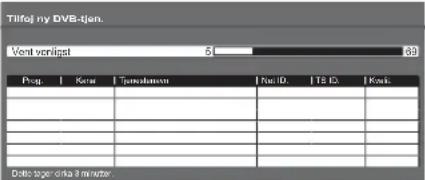

- Indstilling af kanaler 26

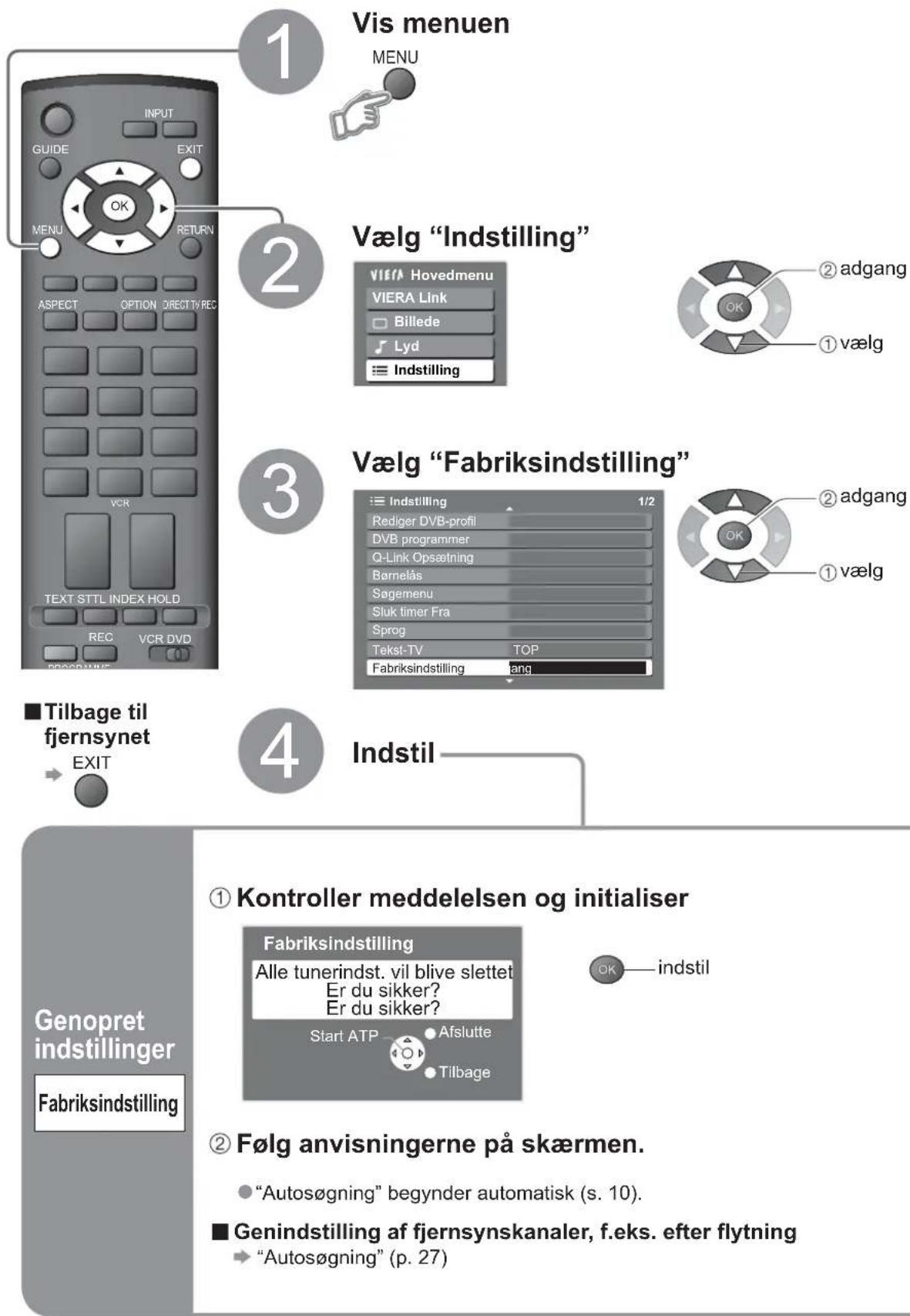

Genopret indstillinger 29
Indgangsetiketter 30

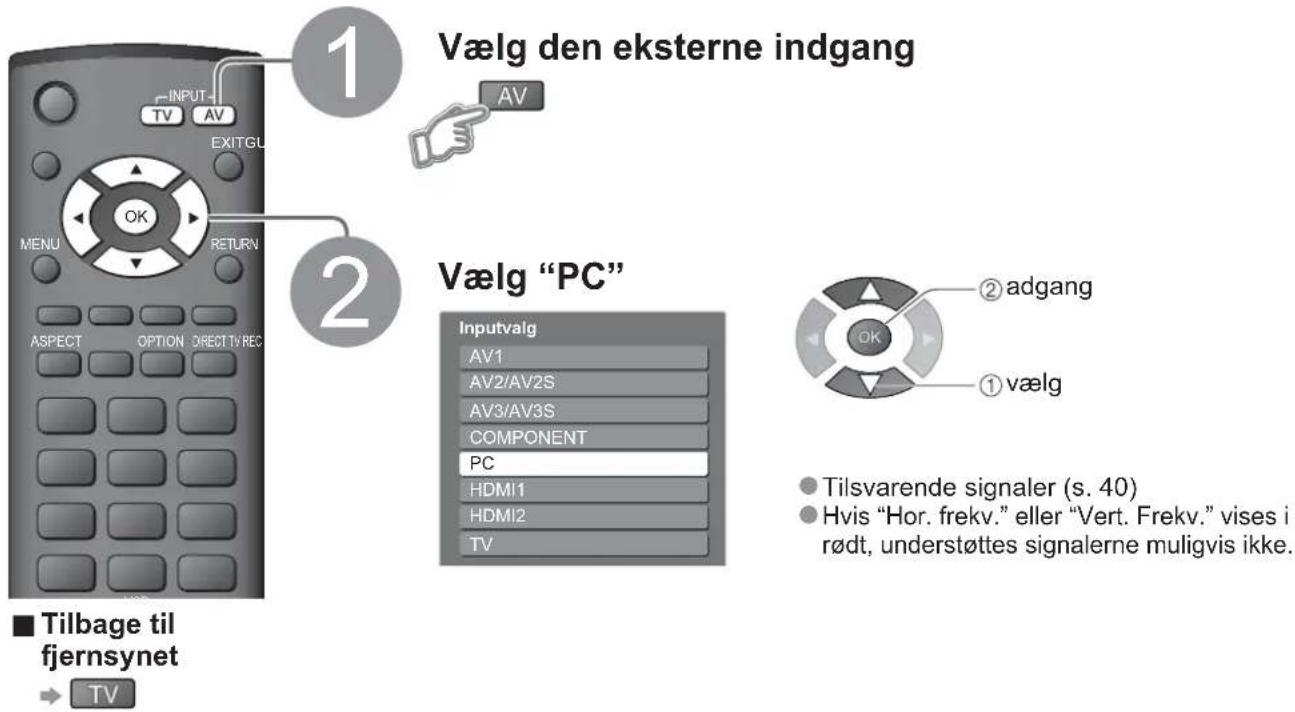

- Visning af PC-skærm på fjernsynsskærmen … 31
Q-Link funktioner 32

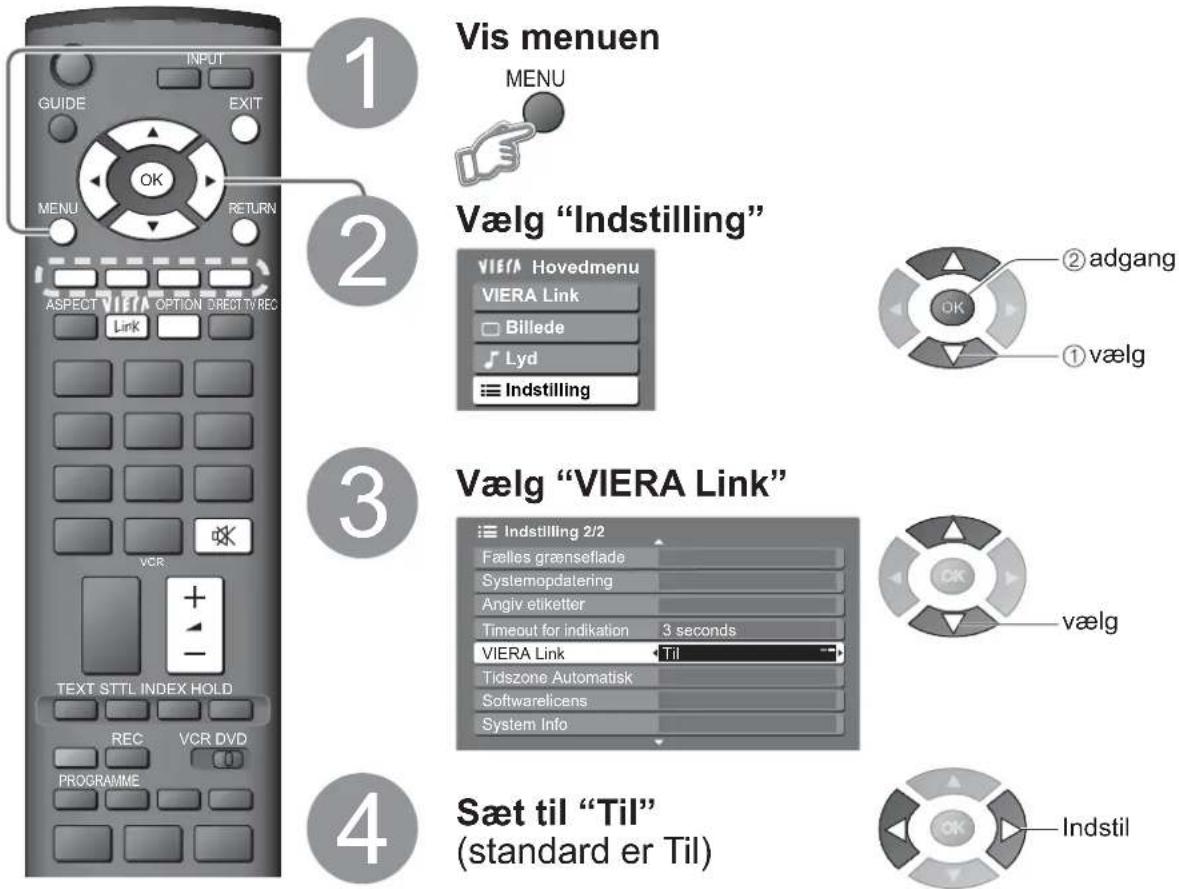

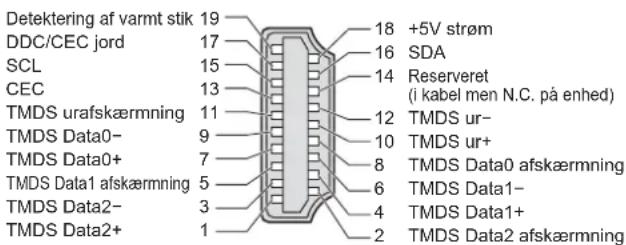

HDMI funktioner 33

(HDMI terminal / VIERA Link)

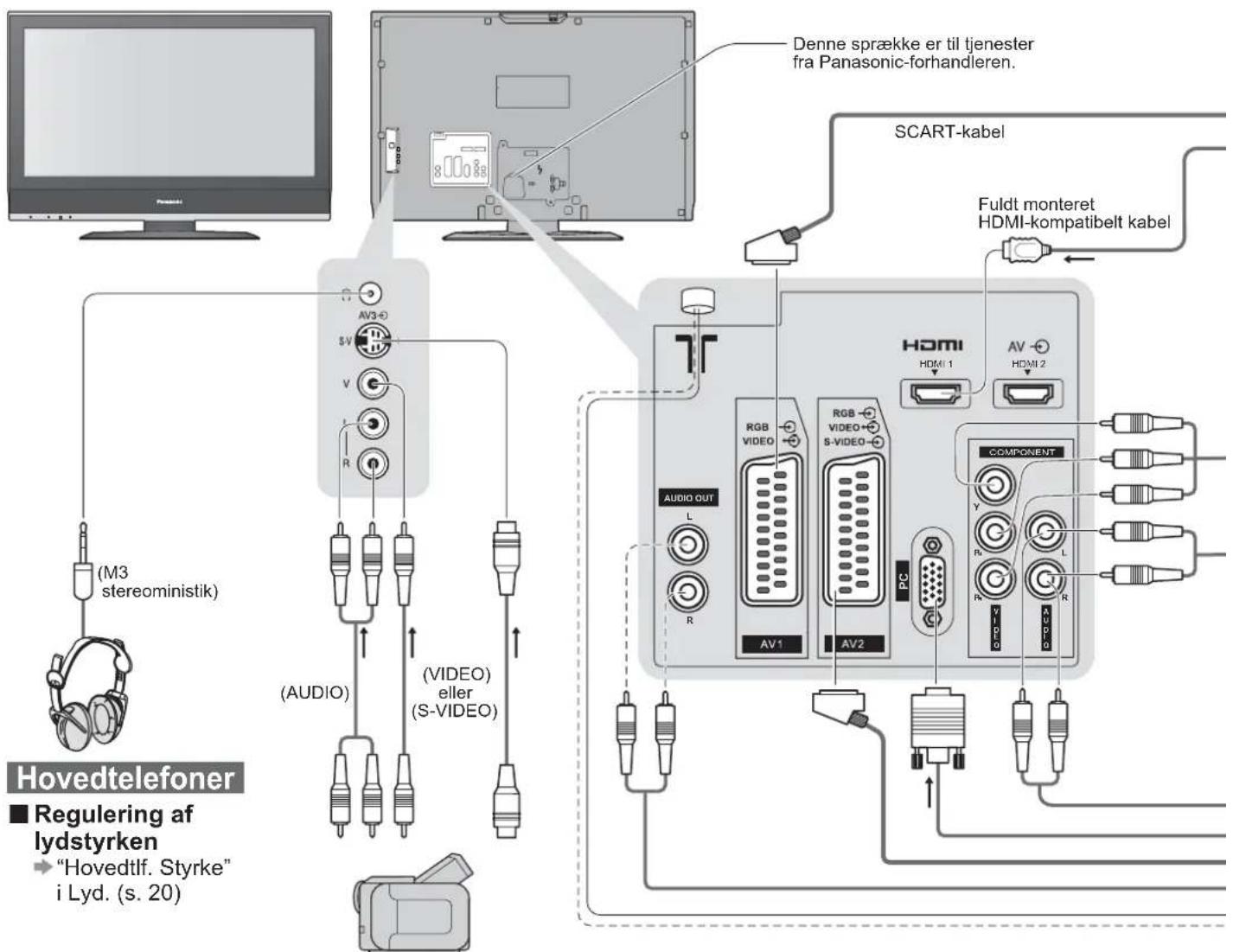

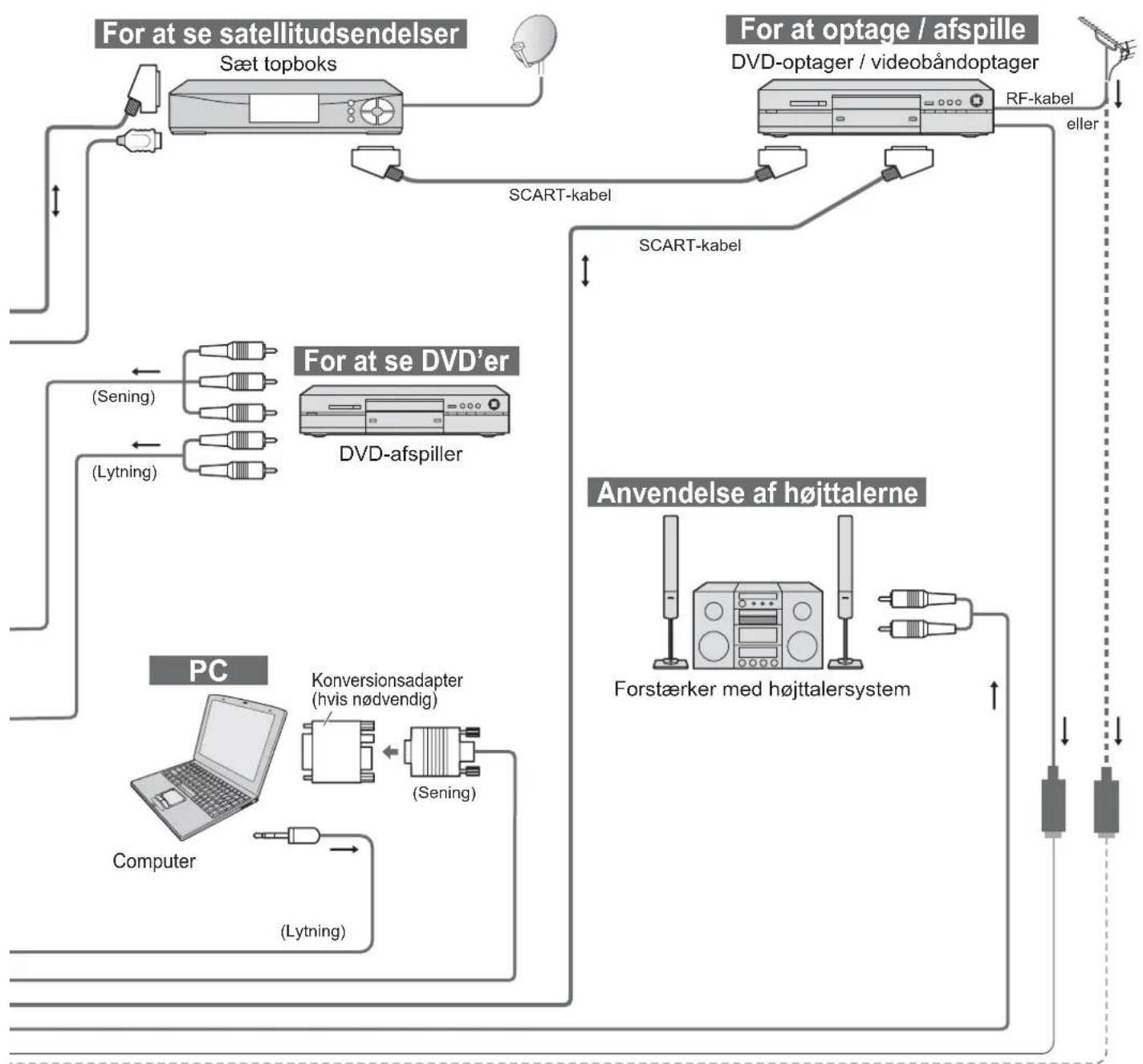

Tilsluttet udstyr 36

Hyppigt stillede spørgsmål etc.

Teknisk information 38
● Hyppigt stillede spørgsmål 41
- Specifi kationer....43
Licens 44

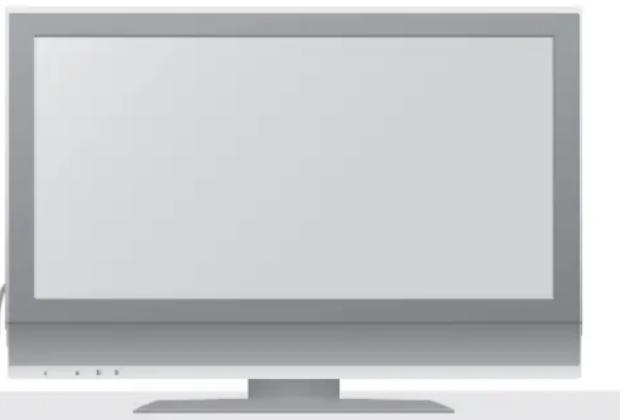

Sikkerhedsforanstaltninger

Advarsel

Sæt netstikket helt ind i stikkontakten. (Hvis netstikket er løst, kan det frembringe varme og være årsag til brand.)
Sørg for en nem adgang til strømforsynings kilde.
Rør ikke ved netstikket med våde hænder. (Dette kan resultere i elektrisk stød.)
Vær påpasselig med ikke at beskadige netledningen. (En beskadiget netledning kan være årsag til brand og elektrisk stød.)

• Flyt ikke fjernsynet med ledningen sat i stikkontakten.
• Anbring ikke tunge genstande på ledningen og placer ikke ledningen i nærheden af varme genstande.
• Lad være med at sno ledningen, bøje den for meget og strække den.
• Træk ikke i ledningen. Tag fat i netstikket, när De tager ledningen ud af forbindelse.
• Anvend ikke et netstik eller en stikkontakt, som er beskadiget.

Hvis De opdager noget unormalt skal De øjeblikkeligt tage netstikket ud af forbindelse!

AC 220-240 V 50 Hz

Tag ikke dækslerne af De må ALDRIG selv foretage ændringer af apparatet

(Højspændingsdele kan være årsag til alvorlige elektriske stød).

- Få apparatet undersøgt, indstillet eller repareret hos den lokale Panasonic-forhandler.

Hold væske borte fra fjernsynet

• Produktet må ikke udsættes for dryp eller tilsprøjtning, da dette kan medføre brand eller elektrisk stød.
• Anbring ikke beholdere indeholdende væske (blomstervaser, kopper, kosmetik, eller lignende) oven på apparatet (heller ikke på hylder osv. anbragt over apparatet).

Udsæt ikke fjernsynet for direkte sol og andre varmekilder

- Undgå at udsætte TV-apparatet for direkte sollys og andre varmekilder. For at undga ild ma du aldrig anbringe nogen formfor lys eller aben flamme oven pa eller i narheden af fjernsynsenheden.

Stik ikke fremmedlegemer ind i apparatet

- Lad ikke diverse effekter komme igennem ventilationsåbninger ind i apparat (fare for ildebrand eller el.strøms skade).

Anbring ikke fjernsynet på en hældende eller ustabil overfl ade

- Fjernsynet kan falde af eller vælte.

Anvend kun det beregnede stativ / monteringsudstyr

• Anvendelse af et uautoriseret stativ eller andre fastgøringsanordninger kan gøre apparatet ustabilt med personskade til følge. Husk at bede Deres lokale Panasonic-forhandler om at gøre apparatet klar.
  ● Anvendelse af stativer / monteringsdele (ekstraudstyr) (s. 6).

Forsigtig

Når De rengør fjernsynet, skal De tage netstikket ud (Rengøring af et energiladet apparat kan føre til elektrisk stød.)

Tag netstikket ud, hvis fjernsynet ikke skal anvendes i længere tid. Tag nets-tikket ud før du tilslutter eller frakobler nogen kabler til TV-apparatet.

- Såfremt er TV apparat tilsluttet el.net aftager dette en vis mængde af el.energi selvom det er i beredskabsregime. Tænd / sluk-knap (s. 7)

■ Skal holdes i opret stilling under transport ● Hvis fjernsynet transporteres med dets billedskærm vendende opad eller nedad, kan dets interne kredsløb blive beskadiget.

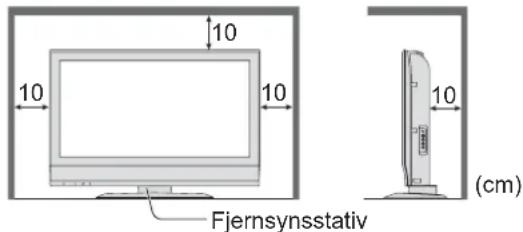

■Sørg for tilstrækkelig plads omkring apparatet, så varmen kan slippe væk Mindste afstand

■Bloker ikke ventilationsåbningerne på bagsiden af apparatet

Hvis ventilationsåbningerne blokeres af gardiner eller lignende, kan der opstå overophedning, brand eller elektrisk stød.

Bemærkninger

■ Automatisk standby-funktion

Hvis der ikke modtages noget signal, og der kke udføres nogen betjeninger i TV-indstilling i 30 minutter, vil fjernsynet automatisk blive indstillet til standby.

■ Hold apparatet på god afstand af følgende udstyr

● Elektronisk udstyr
Især videoanlæg må ikke placeres i nær afstand for dette apparat (elektromagnetisk interferens kan forvrænge billeder / lyd).
- Udstyr med en infrarød sensor
Denne TV apparats betjener udstråler også de infrarøde stråler. (dette kan påvirke funktionen af andet udstyr).

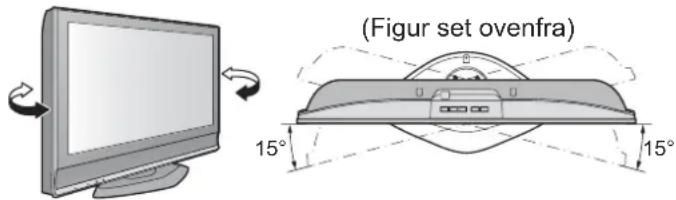

■ Indstil LCD-skærmen til den ønskede vinkel

Beskyt deres øre for alt for høj lyd fra høreapparater. Risiko for ikke tilbagekaldelig høreskade

Vedligeholdelse

Almindelig pleje: Tør forsigtigt overfl aden ren for snavs med en blød klud. Kraftig forurening: Tør overfl aden af med en blød klud, som er fugtet med rent vand eller et neutralt rengøringsmiddel, som er fortyndet 100 dele vand.. Anvend derefter en blød klud til at tørre overfl aden ren, til den er tør.

Forsigtig

• Displaypanelets overfl ade har undergået en specialbehandling og kan nemt lide skade.
  Lad være med at banke på eller ridse overfl aden med en fi ngernegl eller andre hårde objekter.
  Overfl aden må ikke udsættes for insektmidler, opløsningsmidler, fortynder eller andre fl ygtige substanser (dette kan forringe kvaliteten af overfl aden).

Kabinet

Almindelig pleje: Tør overfl aden ren med en tør, blød klud. Kraftig forurening: Fugt en blød klud med rent vand eller vand, som indeholder en smule neutralt rengøringsmiddel. Vrid derefter kluden op og tør overfl aden ren med den. Tør til sidst overfl aden ren med en tør klud.

Forsigtig

Vær påpasselig med ikke at udsætte fjernsynets overfl ader for rengøringsmidler. (Væske inden i fjernsynet kan føre til fejlfunktion af apparatet).
- Vær påpasselig med ikke at udsætte overfl aderne for fortynder eller andre fl ygtige substanser (dette kan ødelægge overfl aden ved at lakken skaller af).
- Lad ikke kabinettet være i berøring med gummi- eller PVC-substanser i længere tid.

Netstik

Tør jævnligt netstikket af med en tør klud. (Fugt og støv kan føre til brand eller elektrisk stød.)

Tilbehør / Ekstraudstyr

Standardtilbehør

EUR7651110

Kontroller, at De har modtaget de viste tilbehørsdele og ting √

□ Batterier til fjernbetjeningen (2)

R6 (UM3)

□KlemmerFjernbetjening

□Betjeningsvejledning Pan europeisu garanti

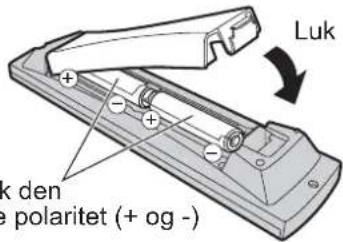

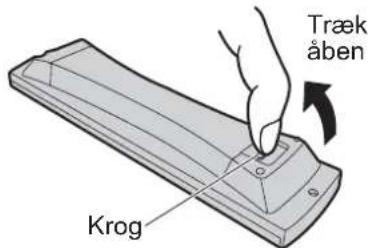

Isætning af fjernbetjeningens batterier

Forsigtig

• Forkert isætning kan føre til batterilækage og korrosion, hvilket kan være årsag til beskadigelse af fjernbetjeningen.
• Anvend ikke gamle og nye batterier sammen.
• Anvend ikke forskellige typer batterier sammen (som for eksempel alkaline- og manganbatterier).
  ● Anvend ikke genopladelige (Ni-Cd) batterier.
• Lad være med at brænde og skille batterier ad.

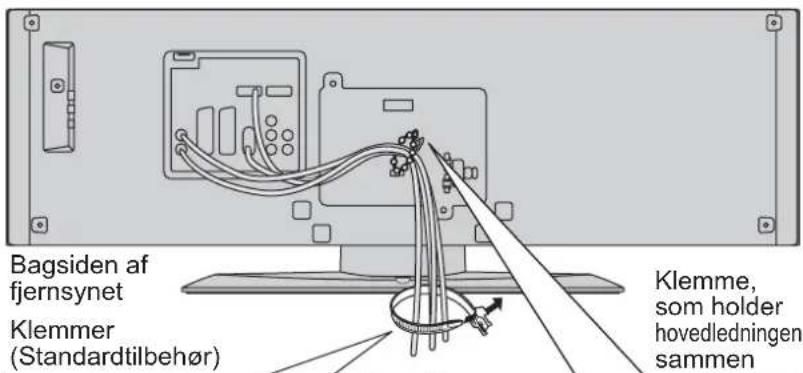

Påsætning af klemmen

• Bind ikke RF-kablet og netledningen sammen (dette kan føre til billedforvrængning).
• Fastgør om nødvendigt kablerne med klemmer.
• Følg ekstraudstyrets samlingsvejledning for at fastgøre kabler, när De anvender ekstraudstyr.

Ekstraudstyr

Vægbeslag

• TY-WK32LR2W

Kontakt venligst nærmeste Panasonic-forhandler angående køb af det anbefalede vægbeslag. For yderligere detaljer henviser vi til installationsmanualen for vægbeslaget.

ADVARSEL!

Hvis der ikke anvendes et Panasonic-beslag eller hvis De vælger selv at montere enheden, sker dette på Deres eget ansvar og risiko. Enhver skade, som er en følge af forsømmelse af at anvende en professionel installatør til at udføre monteringen, vil ugyldiggøre Deres garanti.
- Sørg altid for at bede en kvalifi ceret tekniker om at udføre monteringen. Forkert montering kan bevirke, at udstyret falder ned med personskade og produktskade til følge.
- Monter ikke enheden direkte under loftslys (som for eksempel spotlys, projektører eller halogenlamper), som typisk afgiver kraftig varme. Dette kan bevirke, at plastickabinetdelene får buler eller lider anden skade.
Vær forsigtig, när De fi kserer understøtteren for ophængning på væggen. Før De fi kserer understøtteren for ophængning på væggen, kontroller altid at der ikke er elektriske kabler eller rørledning.

■Hvordan skal man fjerne fjernsyns stativ

Fjern fi re skruer

Bagsiden af fjernsynet

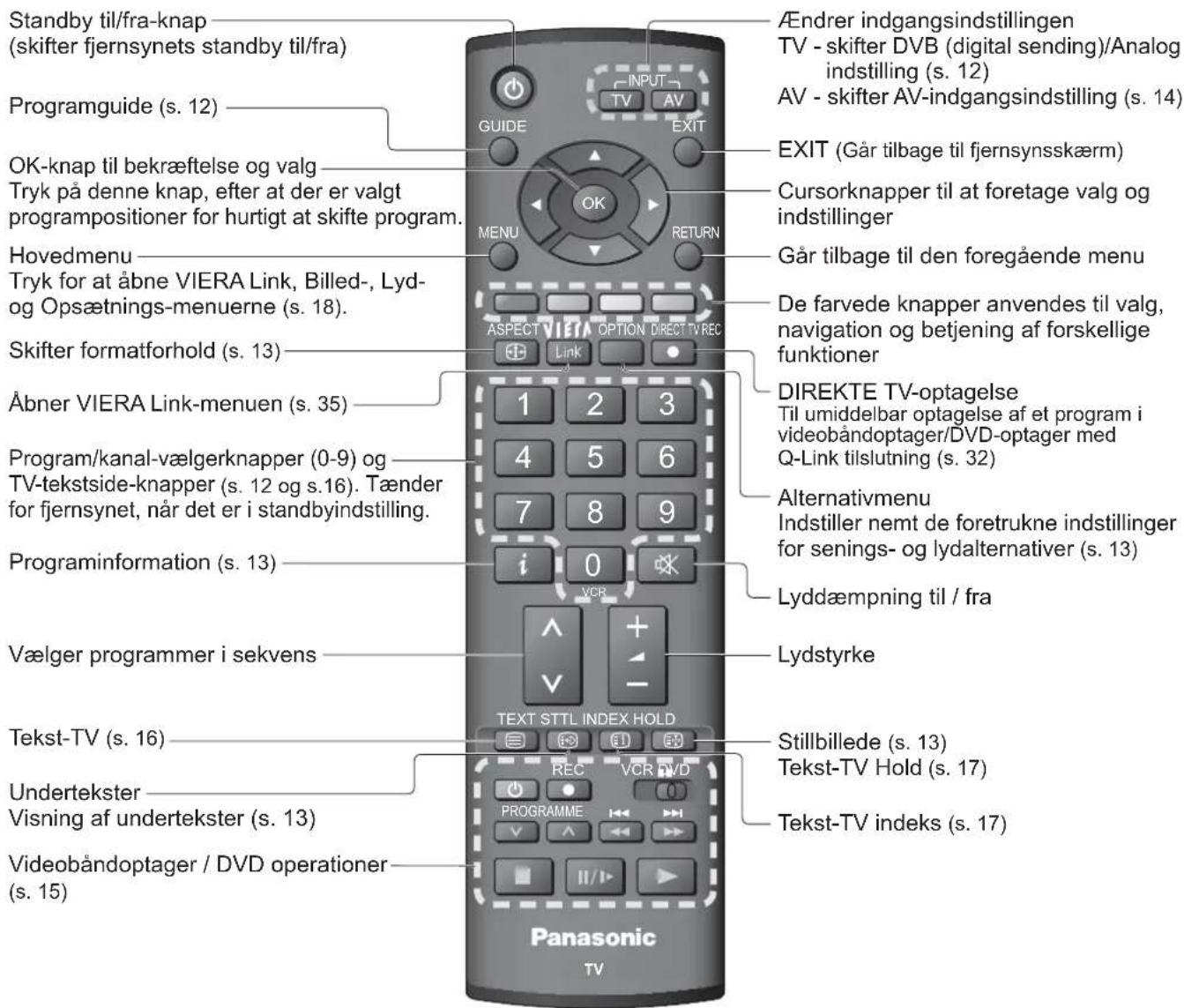

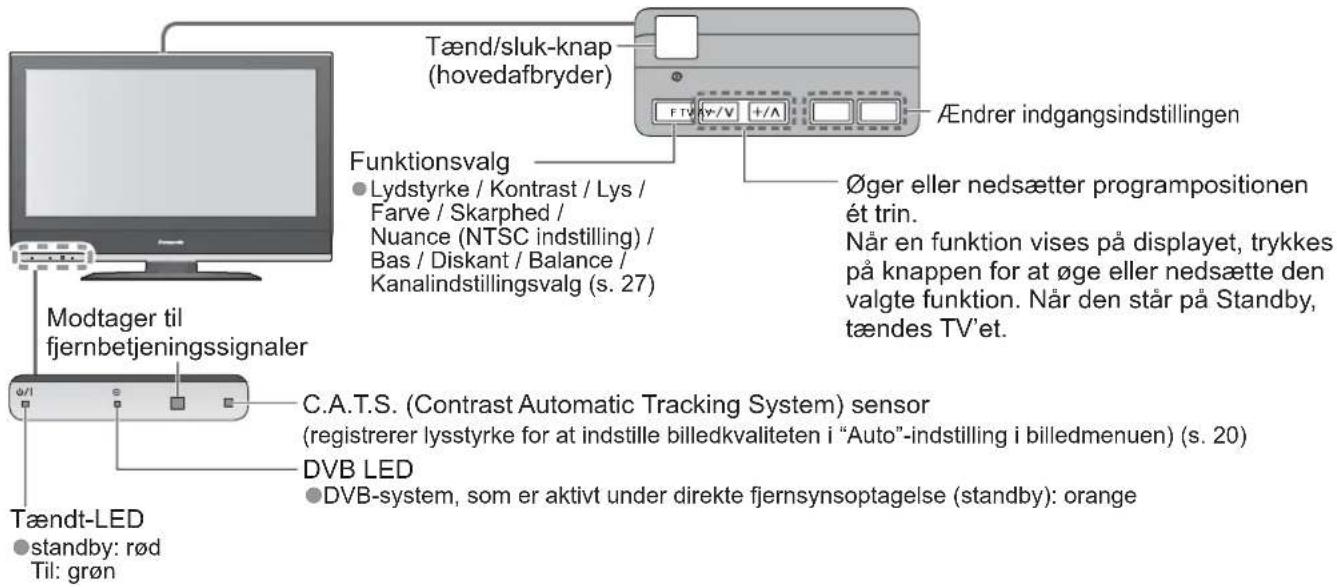

Identifikation af kontrolknapperne

Grundlæggende tilslutning

Det viste eksterne udstyr og de viste kabler følger ikke med dette fjernsyn.

Sørg venligst for, at apparatet er taget ud af forbindelse med stikkontakten i væggen, inden ledninger sættes i eller tages ud af forbindelse.

Eksempel 1

Tilslutning af antenne

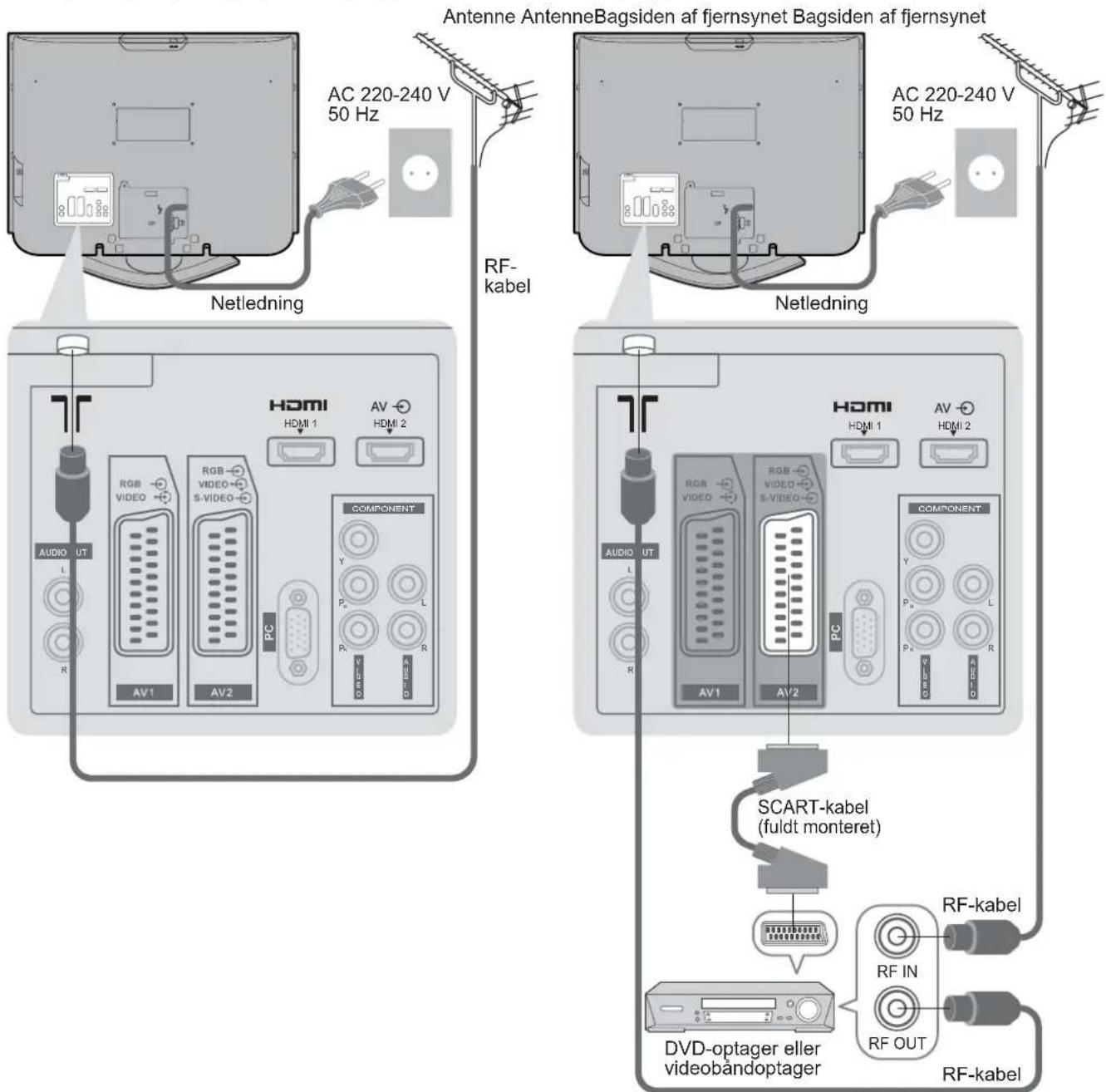

Eksempel 2

Tilslutning af DVD-optager /videobåndoptager

Kun fjernsyn Fjernsyn, DVD-optager eller videobåndoptager

Bemærk

- Slut til AV1 / AV2 for en DVD-optager / videobändoptager, som understøtter Q-Link (s. 32).

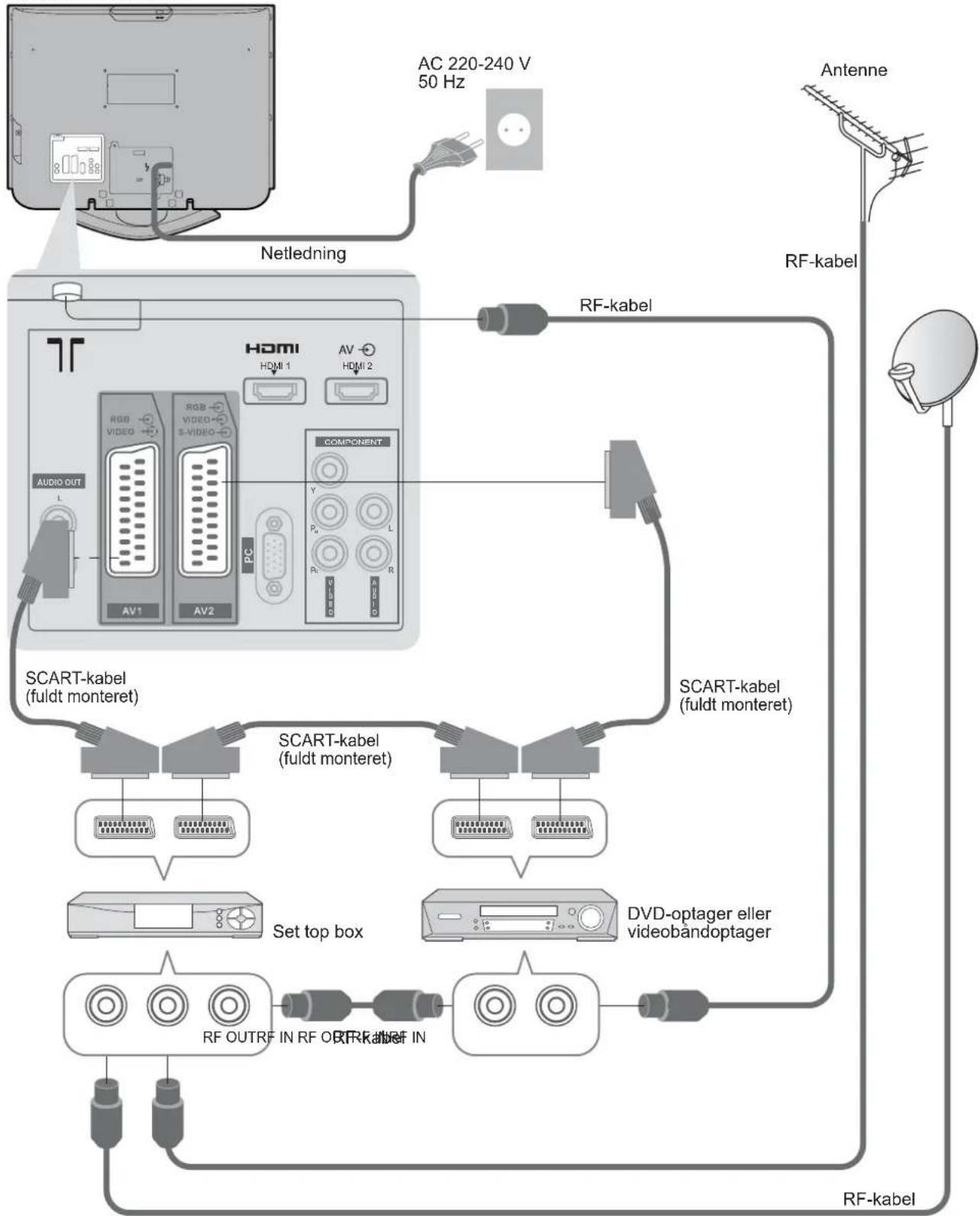

Eksempel 3

Tilslutning af DVD-optager/videobåndoptager og Set top box

Fjernsyn, DVD-optager/videobåndoptager og Set top box
Bagsiden af fjernsynet


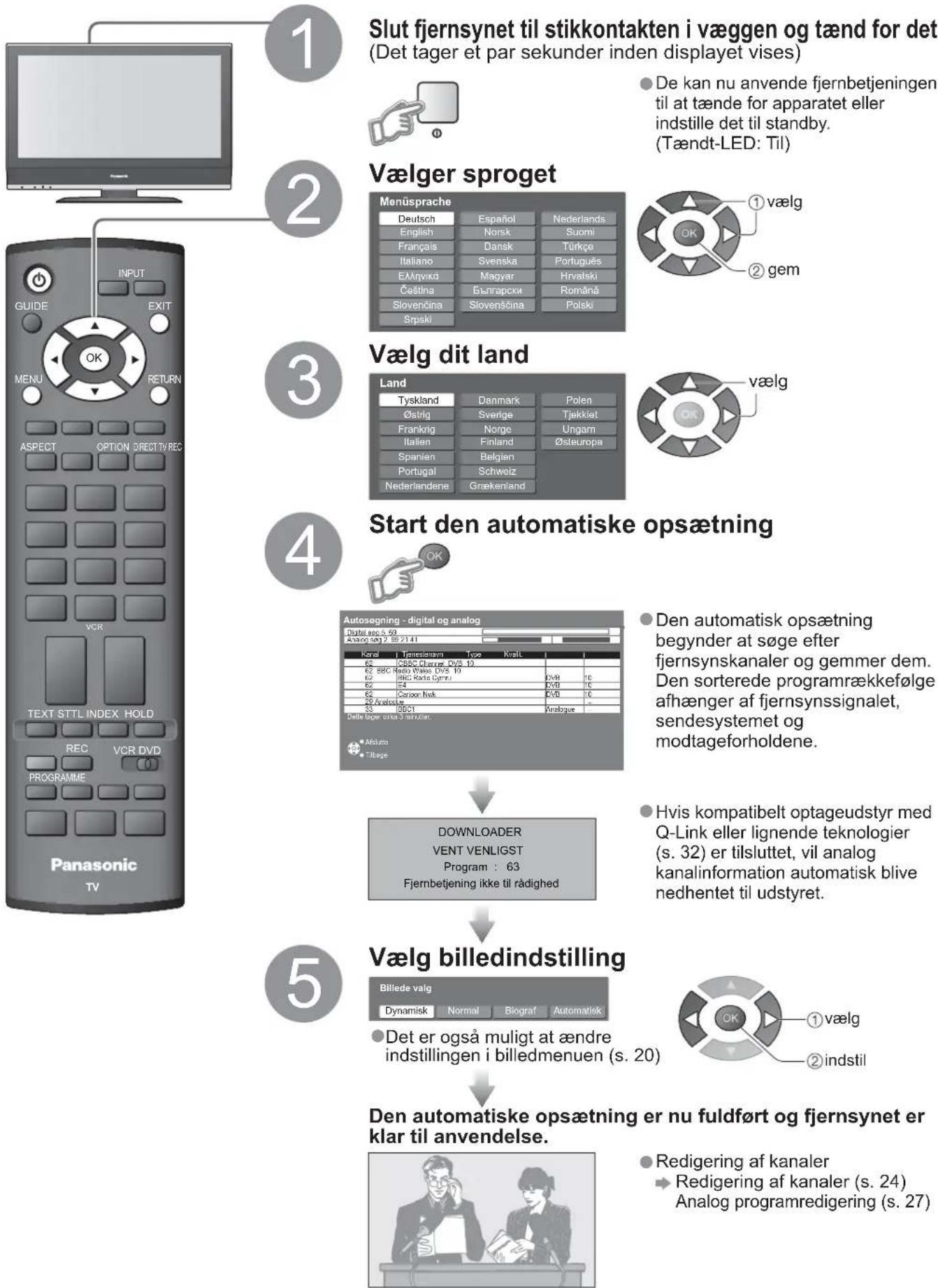

Automatisk opsætning

Søger efter og gemmer automatisk fjernsynskanaler.

Disse trin er ikke nødvendige, hvis klargøringen er blevet udført af en lokal forhandler.

- De kan nu anvende fjernbetjeningen til at tænde for apparatet eller indstille det til standby. (Tændt-LED: Til)

- Den automatisk opsætning begynder at søge efter fjernsynskanaler og gemmer dem. Den sorterede programrækkefølge afhænger af fjernsynssignalet, sendesystemet og modtageforholdene.

Hvis kompatibelt optageudstyr med Q-Link eller lignende teknologier (s. 32) er tilsluttet, vil analog kanalinformation automatisk blive nedhentet til udstyret.

- Redigering af kanaler - Redigering af kanaler (s. 24) - Analog programredigering (s. 27)

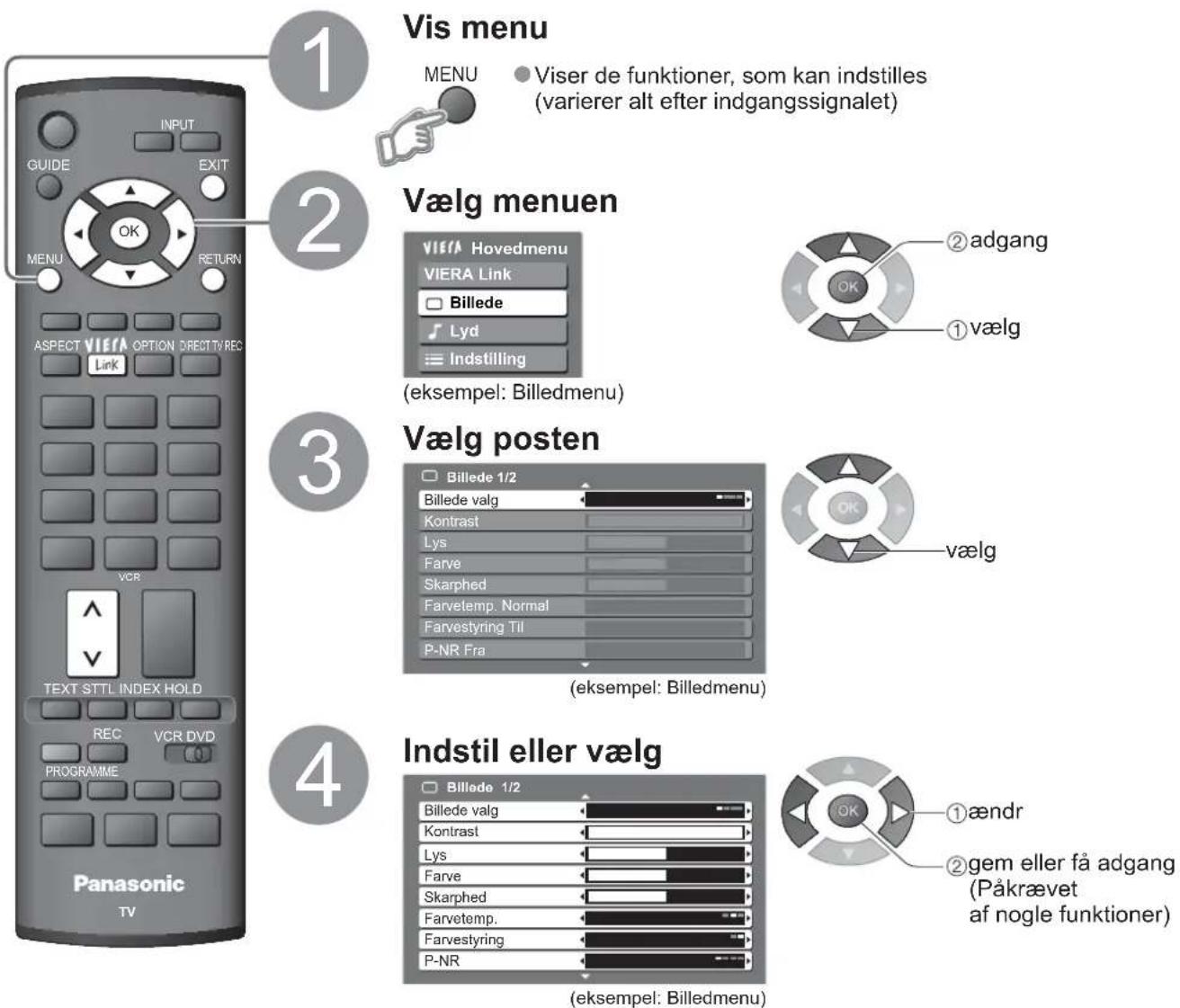

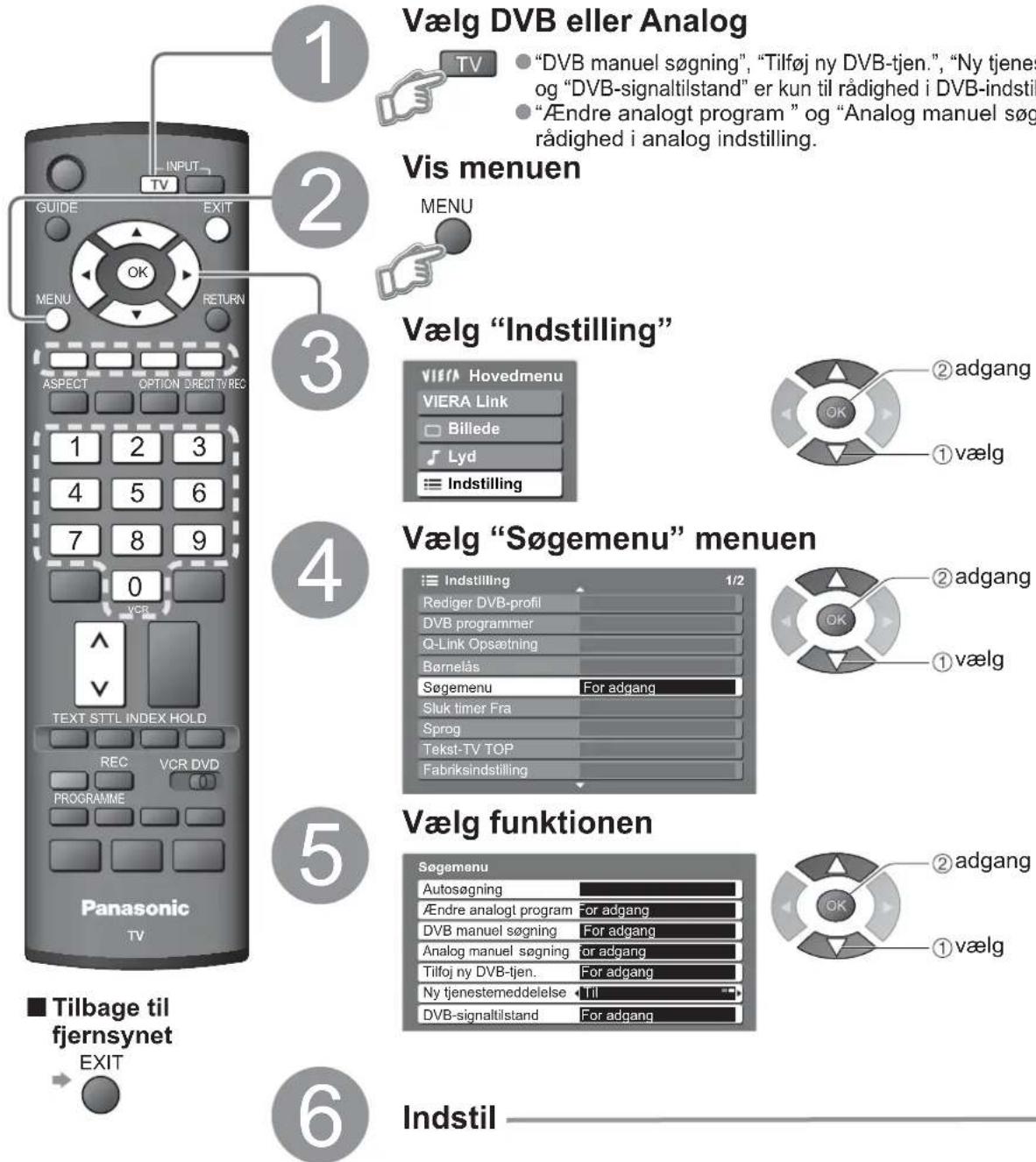

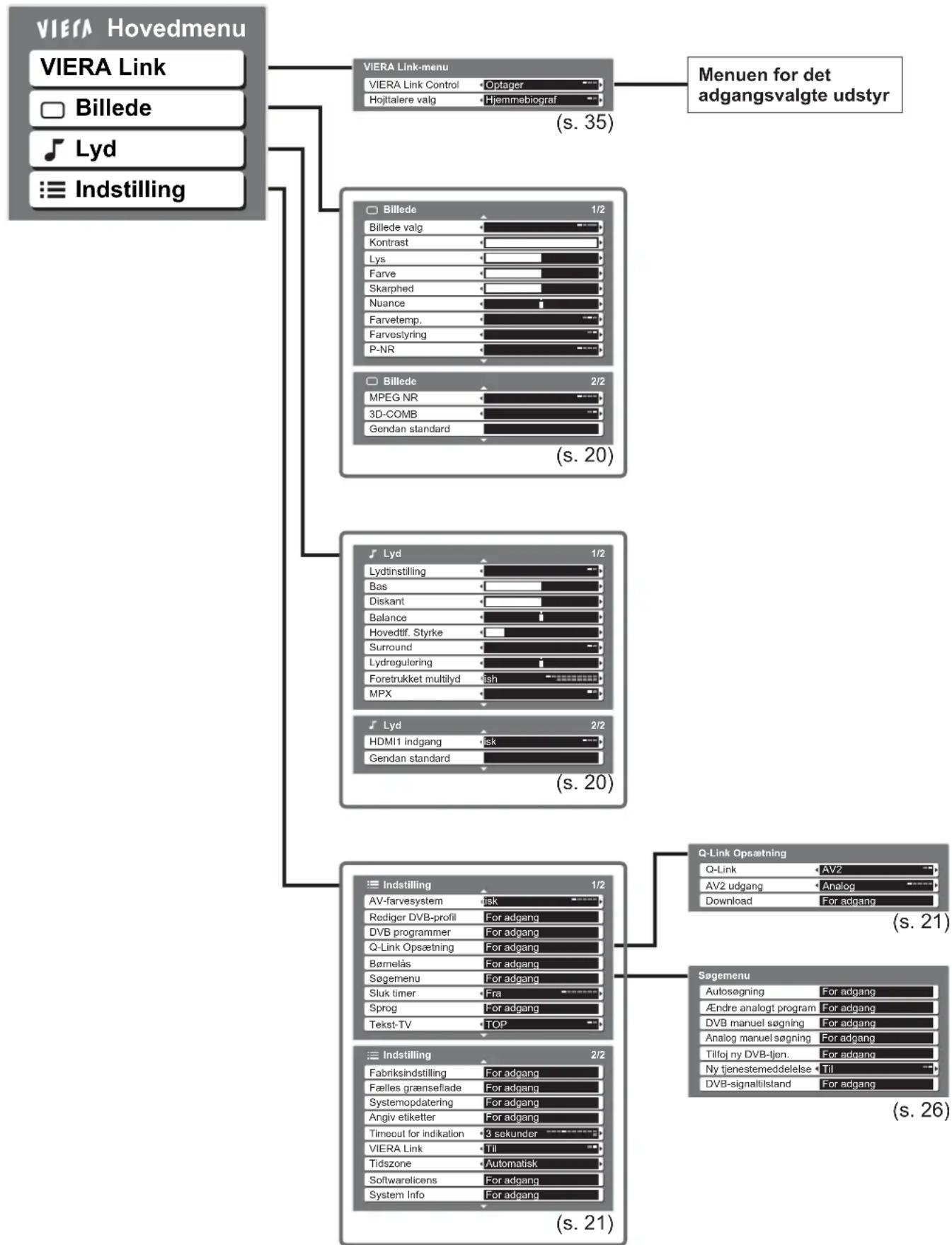

Anvendelse af On-screen displayene

Mange af dette fjernsyns egenskaber kan aktiveres via On-screen Display- menuen.

■ Anvendelse af fjernbetjeningen

Åbn hovedmenuen

Flyt cursoren / vælg menuen

Flyt cursoren / indstil niveauer / vælg fra et udvalg af alternativer

Åbn menuen / gem indstillinger efter at der er udført indstillinger eller alternativer er indstillet.

Gå tilbage til den foregående menu

Afslut menusystemet og gå tilbage til den normale billedskærm.

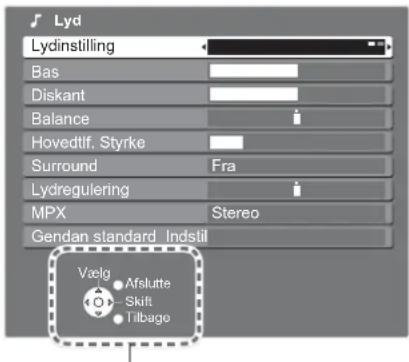

■ ON SCREEN HELP instruktionskassen

(eksempel: Lyd)

On-screen betjeningsguiden vil hjælpe Dem.

Bemærk

Hvis stationsindstilling ikke er lykkedes → "Autosøgning" (s. 27).
Hvis nedhentning ikke er lykkedes "Download" (s. 21).
Hvis De har slukket for fjernsynet, mens det er i standby-indstilling, vil fjernsynet være i standby-indstilling, når De tænder for det med tænd/sluk-knappen (hovedafbryder).

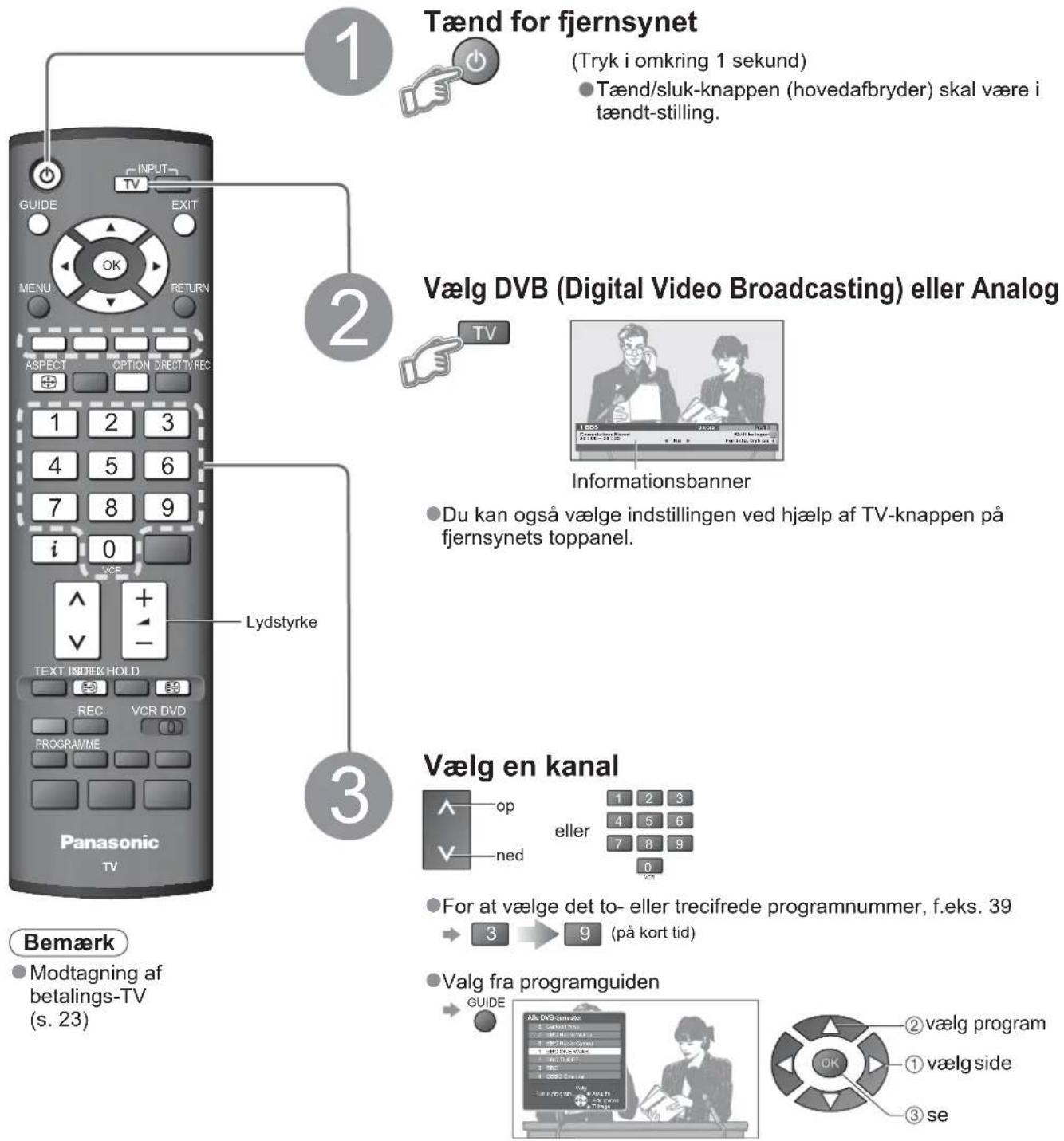

For at se fjernsyn

■ Andre nyttige funktioner (Betjen efter)

Hold	Fryser / affryser billede	HOLD
Vis undertekster	Vis/skjul undertekster (hvis de fi ndes)STTLFor at skifte sprog for DVB→“Foretrukne undertekster” (s. 21) (hvis de fi ndes)
Viser den aktuelle programstatus	Bekræfter eller ændrer øjeblikkeligt Optionden aktuelle programstatusÆndring →2ændr1vælgForetruk. undertekst(DVB-indstilling)Muligt, hvis programmet har nogle sprog for undertekster.Foretrukket multilyd(DVB-indstilling)Muligt, hvis programmet har nogle sprog for lyd.Tekst-TV-sprogIndstilling (s. 21)MPX (analog indstilling)LydreguleringRegulerer lydstyrken for den enkelte kanal eller indgangsindstillingenBemærkDet er også muligt at ændre indstillingerne i menulisten (s. 20 og s. 21).
Vis informationsbanner	Vis programinformationiProgram Kanal Klokkeslæt Kategori1BES Corontation Street 23:35 Profit 1 For skifte kategori →BlåDVB: Programstart/Sluttidspunkt 20 : 00 – 20 : 55 Nu →For info, tryk pa ←45 Undertekst Tekst-TV Slukke-timerAnalog: Programstatus Svagt signal Kryptetet Lyddæmpning Kodet sending Skeft-TV Stereolyd/multilydSvagt fjernsynssignalInformation om en anden kanal →●Indstilling af display-timeout→“Timeout for indikation” (s. 21)Information om det næste program →(DVB)●Skjul →●Hvordan man ser det i banneret viste program →OK●Anvendelse af informationsbanneret →i1. tryk →2. tryk Viser banner →Banner + programoversigt →(DVB) →3. tryk Afslutning
Ændrstørrelsesforholdet	Ændrstørrelsesforholdet (s. 38)ASPECTSe billedet med dets optimale størrelse og formatforhold.ÅEndring af indstillingen →Viser listen over ASPECT →Vælg indstillingen, mensformatforholdmulige →Listen vises.ÅEndring af indstillingen med udelukkende ASPECT-knappen →ASPECT (Tryk gentagne gange, indtil den ønskede indstilling er opnået)

Tilslut det eksterne udstyr (videobåndoptagere, DVD-udstyr etc.), og det er muligt at se indgangssbilledet.

Tilslutning af udstyret (s. 8 og s. 9)

Fjernbetjeningen kan styre nogle funktioner af udvalgt eksterne Panasonic-udstyr.

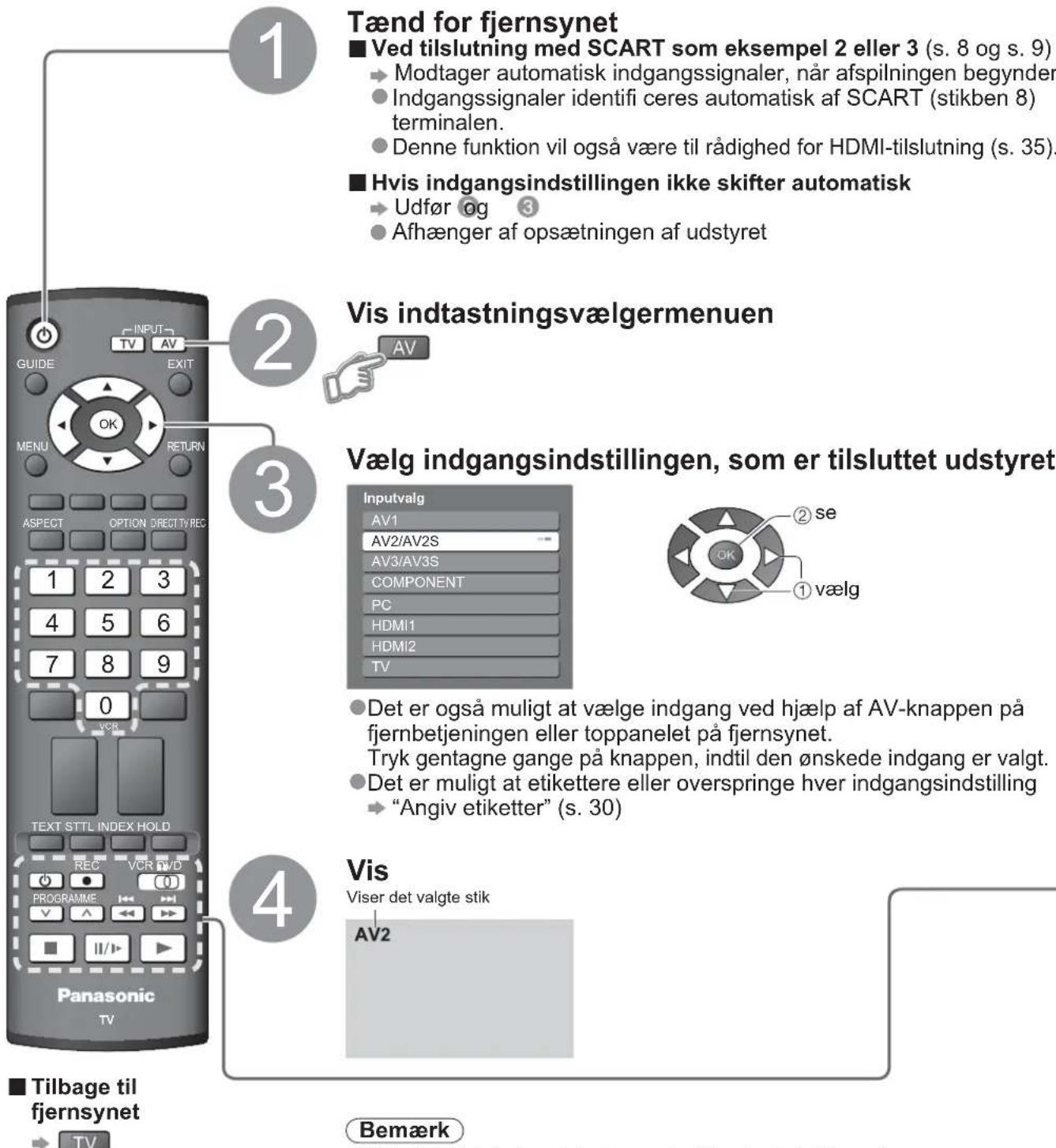

Tænd for fjernsynet

■ Ved tilslutning med SCART som eksempel 2 eller 3 (s. 8 og s. 9)
→ Modtager automatisk indgangssignaler, när afspilningen begynder

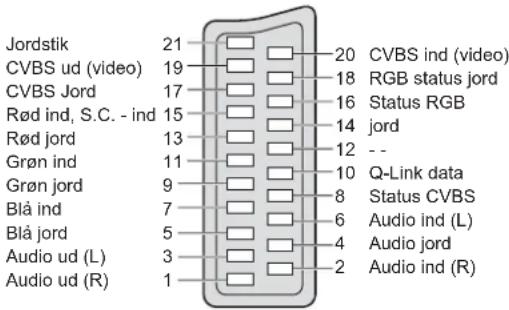

- Indgangssignaler identifi ceres automatisk af SCART (stikben 8) terminalen.
- Denne funktion vil også være til rådighed for HDMI-tilslutning (s. 35).

■ Hvis indgangsindstillingen ikke skifter automatisk

→ Udfør og 3
- Afhænger af opsætningen af udstyret

Vis indtastningsvælgermenuen

Vælg indgangsindstillingen, som er tilsluttet udstyret

Det er også muligt at vælge indgang ved hjælp af AV-knappen på fjernbetjeningen eller toppanelet på fjernsynet.
Tryk gentagne gange på knappen, indtil den ønskede indgang er valgt.

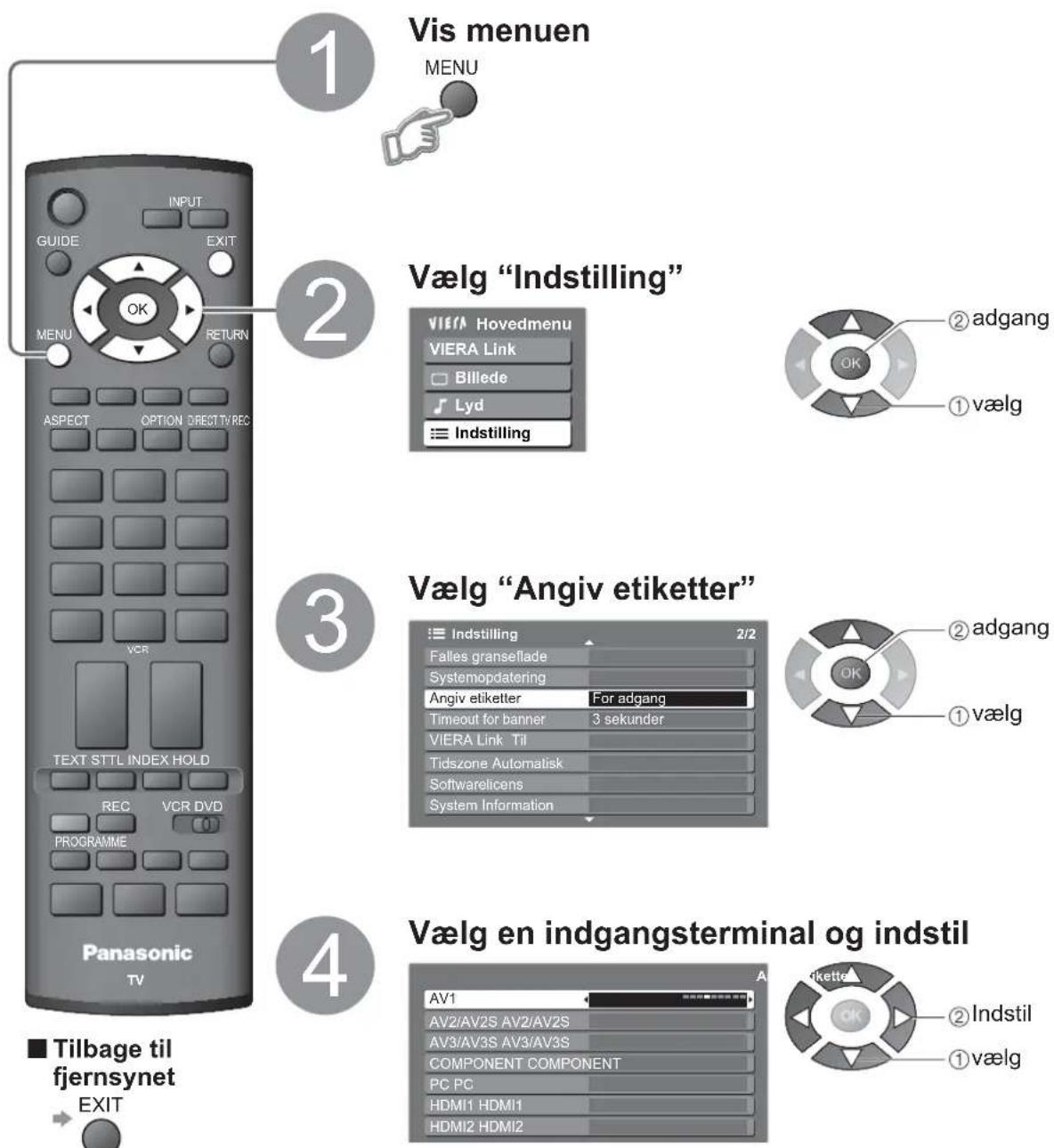

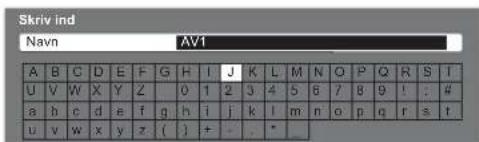

Det er muligt at etikettere eller overspringe hver indgangsindstilling
→ "Angiv etiketter" (s. 30)

Vis

■ Tilbage til fjernsynet

Bemærk

Hvis det tilsluttede udstyr har en funktion for indstilling af størrelsesforholdet, skal dette sættes til "16:9".
For detaljer henviser vi til betjeningsvejledningen for udstyret, eller rådfør Dem med Deres lokale forhandler.

Panasonic-udstyr, som er sluttet til fjernsynet, kan betjenes direkte med fjernbetjeningen.

	VCR / DVD knap*Vælg VCR for at betjene VCR- eller DVD-udstyr fra PanasonicVælg DVD for at betjene Panasonic DVD-udstyr eller Player hjemmebiograf
	StandbySæt til standby-indstilling / Tænd
	AfspilningAfspil videobånd / DVD
	StopStopper operationerne
	Tilbagespoling / Overspring / SøgningVideobåndoptager:Tilbagespoling, tilbagespoling med billede (under afspilning)DVD: Går direkte til det foregående spor eller den foregående titelTryk og hold nede for at søge bagud
	Hurtigt frem / Overspring / SøgningVideobåndoptager:Hurtigt frem / fremspoling med billede (under afspilning)DVD: Går direkte til det næste spor eller den næste titelTryk og hold nede for at søge fremad
	PausePause / Fornyet startDVD: Tryk og hold inde for at afspille med langsom hastighed
	Program op / nedVælg program
	OptagStart optagelsen

*Indstilling af fjernbetjeningen til at styre Panasonic videobåndoptagere, DVD etc.

① Sæt VCR/DVD-knappen i den rigtige stilling

Indtast den rigtige kode for det udstyr, som skal styres, se tabellen herunder

Udstyr Kode
DVD 70 (standard)
Player hjemmebiograf	71

Bemærk

• Bekræft korrekt operation efter ændring af koden.
  Koderne vil blive nulstillet til standardværdierne, hvis batterierne skiftes ud.
  ● "DVD" betyder DVD-afspiller, DVD-optagere og optager-hjemmebiograf.
  Nogle betjeninger er muligvis ikke tilgængelige på visse modeller af udstyret.

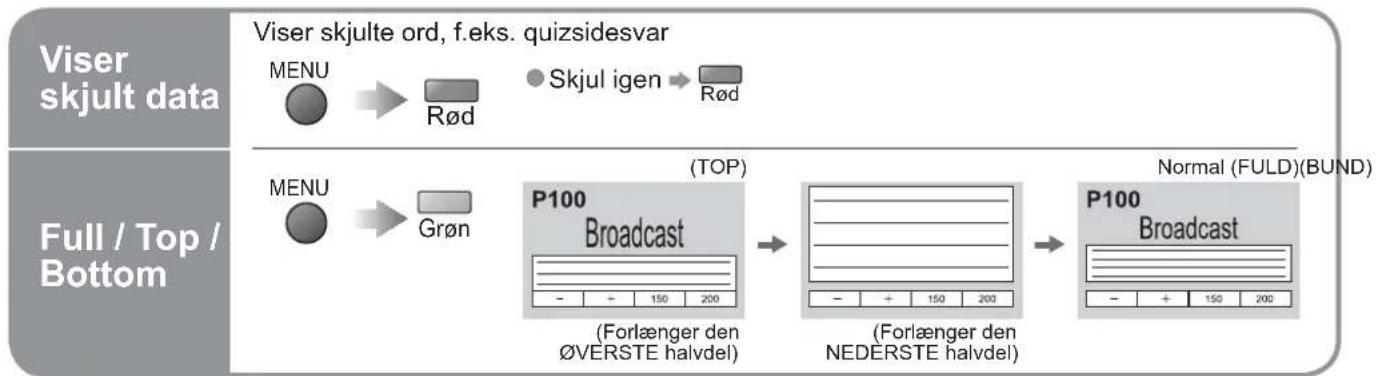

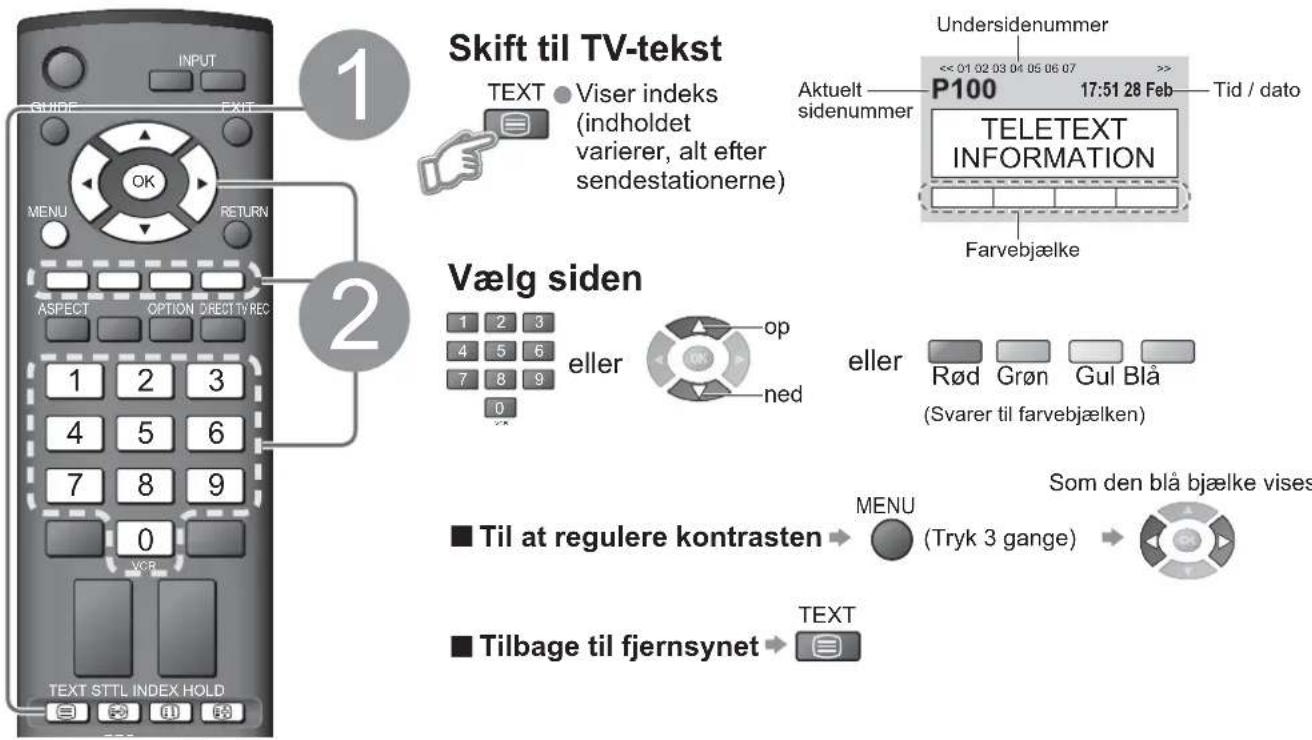

For at se TV-tekst

De kan nyde TV-tekst udsendelser, inklusive nyheder, vejrudsigten og undertekster, hvis denne service sendes af stationerne.

Hvad er FLOF (FASTEXT) indstilling?

I FLOF-indstillingen vises fi re forskelligt farvede emner nederst på skærmen. For at få fl ere oplysninger om et af disse emner, skal. De trykke på knappen i den relevante farve. Denne funktion giver hurtig adgang til informationer om de viste emner.

Hvad er TOP-indstilling? (I tilfælde af sendning af TOP tekst)

TOP er en bestemt forbedring af den standard TV-tekst service, som resulterer i en lettere søgning og mere effektiv guide.

● Hurtigt overblik over den TV-tekst information, som er til rådighed
Nemt anvendeligt trin-for-trin valg af det aktuelle emne
- Sidestatusinformation nederst på skærmen

Til at vælge blandt emneblokke

Til at vælge næste emne inden for emneblokken

(Efter det sidste emne fl ytter det til den næste emneblok).

Hvad er Liste funktionen?

I Liste funktionen fi ndes 4 sidetal med forskellig farve forneden på skærmen. Hvert af disse tal kan ændres og lagres i TV-apparatets hukommelse. ("Gem hyppigt sete sider", s. 17)

■ Til at ændre indstilling → "Tekst-TV" i Indstilling (s. 21).

■ Bekvem anvendelse af TV-tekst

HOLD	Hvis du vil holde den aktuelle side uden opdateringStop eller fortsæt den automatiske opdateringHOLD■ Fortsættelse → HOLD
INDEKS	Gå tilbage til hovedindekssidenINDEX ● Gælder TOP (FLOF) / Liste indstilling
Fremkaldenfavoritside	STTL ● Fremkald den side, som er gemt i “blåt”. (Kun analog indstilling.)● Fabriksindstillingen er “P103”.
Se imultivindue	Se fjernsyn og TV-tekst samtidigt i to vinduerMENU (Tryk to gange) → Vælg Billede og teksttil eller fra● Betjeninger kan kun udføres på TV-tekst skærmen.
Gem hyppigtsete sider	Gem hyppigt sete sider i farvebjælken (Gælder kun Liste-indstilling)Når siden vises □Tilsvarende farveknap → OK tryk og hold indeP100 BroadcastTallet ændres til hvid.■Ændring af gemte siderIndtast nyt sidenummerFarveknap, du vil ændre 1 2 34 5 67 8 90tryk og hold inde
Se underside	Se underside (kun når teletekst er mere end en side)<<01 02 03 04 05 Vises i det øverste, venstre hjørne af skærmen■ Visning af en bestemt undersideMENU T**** Broadcast Indtast det 4-cifrede nummer eksempel: P6T0006Undersider: Antallet af undersider varierer, alt efter sendestationerne (op til 79 sider). Det kan tage noget tid at søge. I dette tidsrum kan De se fjernsyn.
Se fjernsyn,mens Deventer påopdateringen	Se fjernsynsbilledet under søgning efter en teletektsideTV-tekst opdaterer automatisk sig selv, når ny information er parat.Skifter midlertidigt til fjernsynsskærmMENU → Gul Gul → Kommer frem, når opdateringer fuldført → Se den opdateredeside(De kan ikke skifte kanal.)● Nyhedssiden indeholder en funktion, som indikerer ankomsten af de seneste nyheder (“News Flash”).

Sådan bruges menu-funktionerne

Forskellige menuer gør det muligt at udføre indstillinger af billede, lyd og andre funktioner.

1

Vis menu

MENU

- Viser de funktioner, som kan indstilles (varierer alt efter indgangssignalet)

2

Vælg menuen

(eksempel: Billedmenu)

3

Vælg posten

(eksempel: Billedmenu)

4

Indstil eller vælg

(eksempel: Billedmenu)

■ For til enhver tid at gå tilbage til fjernsynet

■ For at gå tilbage til den foregående skærm

Bemærk

- Intialisering af alle indstillinger

■ Vælg mellem alternativerne

■ Indstil brugen af skydebjælken

■ Gå til den næste skærm

■Ændring af menusider

■ Oversigt

• Kun disponible poster kan vælges.

Sådan bruges menu-funktionerne

■Menu-liste

Menu	Post Indstillinger / Konfi gurationer (alternativer)
VIERA Link	VIERA Link Control	Styrer det tilsluttede Panasonic-udstyr“Nem styring med udelukkende VIERA-fjernbetjening” (s. 35)“Højttalerkontrol” (s. 35)Man kan også åbne VIERA Link-menuen direkte ved hjælp af VIERA Link-knappen på fjernbetjeningen.
	Hojttalere valg
Billede	Billede valg	Grundlæggede billedindstilling (Dynamisk / Normal / Biograf / Automatisk)Indstil for hvert indgangssignal
	Kontrast, Lys, Farve, Skarphed	Indstiller farve, lysstyrke og lignende for hver billedindstilling efter ønske.
	Nuance	Indstiller billedets farvetoneGælder kun NTSC-signalmodtagning
	Farvetemp.	Vælger hele billedets farvebalance (kølig / Normal / Varm)
	Farvestyring	Indstiller automatisk farverne til livlige farver (Fra / Til)Ikke gyldig med PC-signal
	P-NR	Reduktion af billedstøjReducerer automatisk uønsket billedstøj (Fra / Normal / Dynamisk / Automatisk)Ikke gyldig på HDMI, PC-signal eller DVB
	MPEG NR	Reducerer automatisk støj, når man ser DTV, DVD og VCD (Fra / Min / Mid / Max)
	3D-COMB	Får automatisk stillbilleder og slow-billeder til at se mere livlige ud (Fra / Til)Gælder kun PAL- og NTSC-signalmodtagningGælder ikke for RGB-, S-Video-komponenter, PC og HDMI
	Gendan standard	Tryk på OK-knappen for at nulstille den aktuelle billedindstilling til standardindstillingerne
Lyd	Lydindstilling	Grundlæggende lydindstilling (Musik / Tale)Indstil for hvert indgangssignal
	Bas	Indstiller udgangsniveauet for den dybe bas
	Diskant	Indstiller udgangsniveauet for høj, skinger lyd
	Balance	Indstiller lydstyrkeniveauet for højre og venstre højttaler
	Hovedtlf. Styrke	Indstiller hovedtelefonernes lydstyrke
	Surround	Surroundlydindstillinger (Fra / Til)Giver en dynamisk fremhævelse til simulering af rumeffekter
	Lydregulering	Regulerer lydstyrken for individuelle kanaler eller indgangsindstillingen
	Foretrukket multilyd	Vælger det foretrukne sprog til DVB-multilyd (afhængigt af sendestationen)
	MPX	Vælg stereo/monofonisk (Mono / Stereo)Normal: StereoStereosignaler kan ikke modtages: MonoM1 / M2: Til rådighed mens et monosignal sendesKun analog indstilling
	HDMI1 indgang	Vælg for at tilpasse indgangssignalet (Automatisk / Digital / Analog) (s. 33)Automatisk : Analog detektering af digital eller analog lydkildeDigital : HDMI-kabeltilslutningAnalog : HDMI-DVI adapterkabeltilslutningKun HDMI-indgangsindstillingHDMI2-terminalen er kun til digitalt signalIngen indstilling for HDMI2 er til rådighed
	Gendan standard	Tryk på OK-knappen for at nulstille den aktuelle lydindstilling til standardindstillingerne

■ Menu-liste

Menu	Post Adjustments / Confi gurations (alternatives)
Indstilling	AV-farvesystem		Vælger optionelt farvesystem baseret på videosignaler i AV-indstilling (Automatisk / PAL / SÉCAM / M.NTSC / NTSC)
	Rediger DVB-profi I		Laver en liste med favoritprogrammer (s. 25)
	DVB programmer		Springer de uønskede DVB-kanaler over (s. 25)
	Q-Link Opsætning	Q-Link	Vælger hvilken AV-terminal, der skal anvendes til datakommunikation mellem dette fjernsyn og kompatibelt optageudstyr (AV1 / AV2) (s. 32)
		AV1 / AV2 udgang	Vælger det signal, som skal sendes fra fjernsynet til Q-Link (Analog / DVB / AV1 / AV2 / AV3 / Monitor)●Monitor: Billede vist på skærmen●Komponent-, PC- og HDMI-signaler kan ikke udsendes.
		Download	Nedhenter analog kanalinformation til Q-Link kompatibelt udstyr, som er sluttet til fjernsynet
	Børnelås		Låser en programkanal, så den ikke kan ses (s. 25)
	Søgennu	Autosøgning	Indstiller automatisk de i området modtagne kanaler (s. 27)
		Ændre analogt program	Redigerer analoge kanaler (s. 27)
		DVB manuel søgning	Indstiller DVB-kanalerne manuelt (s. 28)
		Analog manuel søgning	Indstiller de analoge kanaler manuelt (s. 28)
		Tilfoj ny DVB-tjen.	Tilføjer nye DVB-tjenester (s. 28)
		Ny tjenestemeddelelse	Vælger, om en notifi kationsmeddelelse skal vises, når en ny DVB-tjeneste er fundet (s. 28)
		DVB-signaltilstand	Kontrollerer DVB-signalets tilstand (s. 28)
	Sluk timer		Indstiller det tidspunkt, hvor apparatet automatisk slukker. (Fra / 15 / 30 / 45 / 60 / 75 / 90 minutter)
	Sprog	Skæmmenusprog	Skifter sprog for on-screen display
		Tekst-TV-sprog	Vælger TV-tekst-sproget (Vest / Oest1 / Oest2)●Vest: Engelsk, fransk, tysk, græsk, italiensk, spansk, svensk, tyrkisk●Oest1: Tjekkisk, engelsk, estisk, lettisk, rumænsk, russisk, ukrainsk●Oest2: Tjekkisk, ungarsk, lettisk, polsk, rumænsk
		Foretruk. undertekst	Vælger det foretrukne sprog til DVB-undertekster (afhængigt af sendestationen)●Visning af undertekster ■s. 13
	Tekst-TV		TV-tekst display indstilling (TOP (FLOF) / Liste) (s. 16)
	Fabriksindstilling		Nulstiller alle indstillinger, for eksempel, hvis De skal fl ytte (s. 29)
	Fælles grænsefl ade		Anvendes til at se betalingsfjernsyn (s. 23)
	Systemopdatering		Nedhenter ny software til fjernsynet (s. 23)
	Angiv etiketter		Etiketterer eller overspringer alle indgangsterminaler (s. 30)
	Timeout for indikation		Indstiller, hvor længe informationsbanneret (s. 13) bliver stående på skærmen●0 (Intet display) til 10 sek. i trin på 1 sekund.
	VIERA Link		Indstiller til anvendelse af VIERA Link-funktioner (Fra / Til) (s. 34)
	Tidszone		Indstiller automatisk tidsdataene (s. 23)
	Softwarelicens		Viser softwarelicensinformationen.
	System Info		Viser dette fjernsyns systeminformation

En anden menu vil blive vist, mens PC- anvendes (s. 31)
- Kun disponible poster kan vælges.

(billede, lydkvalitet etc.)

Sådan bruges menu-funktionerne

Avanceret

En anden menu vil blive vist, mens PC- anvendes (s. 31)

- Kun disponible poster kan vælges.

DVB-indstillinger (DVB-funktion)

DVB-indstillinger giver adgang til forskellige, avancerede egenskaber.

BetalingsfjernsynFælles grænsefl ade	Fælles grænseflademodul-menuen giver adgang til software, som findes på fælles grænseflade (CI) moduler.Dette fjernsyn kan kun anvende betalingsfjernsynsmoduler, som er i overensstemmelse med CI-standarden.ForsigtigSluk for fjernsynet med tænd/sluk-knappen (hovedafbryder), når du sætter CI-modulet ind eller tager det ud.Hvis et visningskort eller en kortlæser udgør et sæt, skal du først sætte kortlæseren i og derefter sætte visningskortet i kortlæseren.Sæt ikke modulet omvendt i.1 Sæt CI-modulet (ekstraudstyr) indDe egenskaber, som kommer frem på skærmen, afhænger af indholdet af det valgte CI-modul.Normalt vil betalingsfjernsyn-tjenester komme frem uden udførelse af 2 og 3.Udfør 2 og 3, hvis betalingsfjernsyn-tjenester ikke kommer frem.For yderligere detaljer henviser vi til CI-modulet, eller indhent oplysning fra sendestationen.2 Få adgang til “Fælles grænsefl ade”Stik 1: Intet modul indsatFørnegrængadgang3 Følg anvisningerne på skærmeneksempel: vælg, start OK ◀▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> Farvede tegn → Rød Grøn Gul BlåBetjeningsguiden på skærmen svarer muligvis ikke til fjernbetjeningsknapperne.
Opdater fjernsynets softwaresystemSystemopdatering	Nedhent ny software til fjernsynet.For detaljer (s. 39)Hvis opdatering af systemet udføres, vil software blive opdateret (dette kan ændre fjernsynsfunktionerne).Hvis du ikke ønsker at gøre dette, skal du sætte “Auto-opdat.søgning i standby” til Fra.Vælg “Auto opdat.søgning i standby” og indstil derefter “Til” eller “Fra”SystemopdateringAuto-opdat.søgning i standby < TiltSystemopdateringssøgning nu■ For straks at opdatereVælg“Systemopdateringssøgning nu”Søger efter en opdatering (i flere minutter) og viser en tilsvarende meddelelse, hvis der er en NedhentningOKNedhentning kan tage omkring 20 min.
Indstiller automatisk tidsdataeneTidszone	Indstil tidenAutomatisk: Tidsdataene vil automatisk blive indstillet i overensstemmelse med dit område.Andre: Tidsdataene vil blive korrigeret, baseret på GMT.

Redigering af kanaler

Du kan lave lister over dine favorit kanaler, springe uønskede kanallister over og bestemme, hvem der kan se kanalerne.

Angiv favoritkanalerRediger DVB-profil(DVB-indstilling)	Lav en liste med dine favoritkanaler (Profil) fra forskellige sendestationer (op til 4: Profil 1 til 4).Listen vises i informationsbanneret (s. 13) og kan derefter nemt åbnes.
	1 Vælg en kanal og føj den til listen		En kanal tilføjes
	Visning af en anden profilBlå	til listenGlul
	■ For at redigere ProfilVælg det profilfelt, som skal redigeres, og:Navngivning af profilenRødVælg tegnetOKFlytning af kanalenGrønVælg den nye positionBekræftGrønOKAnnullering af kanalenGulAnnullering af alle kanalerBlåGemOK
Spring uønskede kanaler overDVB programmer(DVB-indstilling)	Du kan skjule uønskede tjenester. De slettede tjenester kan ikke vises undtagen i denne funktion.Anvend denne funktion til at springe uønskede tjenester over.Vælg en tjeneste og tilføje/slet ✓:tilføje□:slet (overspring)
Kontrol af kanalbrugereBørnelås	De kan låse specifikke kanaler og styre, hvem der ser dem.(Når en kanal er valgt, kommer der en meddelelse frem, og ved at indtaste PIN-koden,kan De se kanalen).1 Indtast PIN-koden (4 cifre) Indtast PIN-koden to gange ved første indstilling.Noter PIN-koden ned, hvis De skulle glemme den.2 Vælg “Programliste” 3 Vælg den kanal, som skal låses AnnulleringVælg den låste kanalOKLåsning af alle kanalerGulAnnullering af alle kanallåsningerBlåKommer frem, når kanalen er låst■Ændring af PIN-kodenVælg “Skift PIN kode” i 2 og indtast en ny PIN-kode to gange.BemærkIndstilling af “Fabriksindstilling” (s. 29) sletter PIN-nummeret og alle indstillinger.

|Ændring af PIN-koden

Bemærk

Indstilling af kanaler

Det er muligt at genindstille alle fjernsynskanalerne, hvis du er flyttet, eller søge efter nye tjenester, som for nylig er begyndt at blive sendt.

Indstil automatisk DVB-kanaler og analoge kanalerAutosøgning

Indstil automatisk de DVB-kanaler og analoge kanaler, som modtages i området.Hvis børnelåsens PIN-kode (s. 25) er indstillet, skal den indtastes.Start den automatiske opsætning Indstillinger udføres automatisk Alle de gamle indstillinger slettes.De analoge indstillinger nedhentes til Q-Link-kompatibelt udstyr, som er sluttet til fjernsynet.Når operationen er færdig, vil den digitale udsendelse på programnummer “1” komme frem.Hvis der ikke fi ndes nogen DVB-udsendelser, vil den analoge udsendelse komme frem.Hvis stationsindstillingen er mangelfuld → “DVB manuel søgning”, “Analog manuel søgning”For automatisk indstilling med anvendelse af knapperne øverst på fjernsynetTryk gentagne gange, indtil “ATP” kommer fremFAbn “Autosøgning”TVStart “Autosøgning”TV ■ Tilbage til fjernsynet →

Rediger analoge kanalerÄndre analogt programSletTilføjFlytÄndr navnÄndr lydsystemSkift farvesystem

Rediger de analoge programpositionsindstillingerVælg den kanal, der skal redigeresMarkør ■ Rediger■ Sletning → Rød → Tryk på Rød efter at De har bekræftet■ For at tilføje → Grøn → Tryk på Grøn efter at De har bekræftet■ For at ændre navnet på den viste sendestation, når der vælges kanaler Vælg “Navn” feltetRød Indtast “Skriv ind” indstilling.Vælg tegnetOK Indstil(Maks.: fem tegn)■ Ändring af lydsystemet baseret på signaler Vælg “Lydsystem” feltetVælg lydsystem SC1: PAL B, G, H / SECAM B, GSC2: PAL ISC3: PAL D, K / SECAM D, K F: SECAM L / L’■ For at skifte farvesystem baseret på signalVælg normalt “Automatisk”Vælg “Farvesystem” feltet Vælg farvesystem

Start den automatiske opsætning

For automatisk indstilling med anvendelse af knapperne øverst på fjernsynet

■ For at ændre navnet på den viste sendestation, når der vælges kanaler

■Ændring af lydsystemet baseret på signaler

■ For at skifte farvesystem baseret på signal

Indstilling af kanaler

Indstil DVB-kanalen manueltDVB manuelsøgning	Anvend normalt “Autosøgning” eller “Tilføj ny DVB-tjen.” for DVB-kanalindstillingen.Anvend denne funktion, hvis stationsindstilling ikke er fuldført. 2 indstil frekvensen (indstil til, hvor niveauet "Signalkvalitet" bliver m 3 søgAlle fundne tjenester vil automatisk blive føjet til DVB-tjenestelisten (s. 25).
Indstil den analoge kanal manueltAnalog manuelsøgning	■ FinindstillingAnvendes til at udføre små justeringer af afstemningen af en individuel kanal (påvirket af vejrforhold etc.)■ Manuel søgningIndstil den analoge kanal manuelt, efter at automatisk indstilling er udført.Hvis en videobåndoptager kun er tilsluttet ved hjælp af et RF-kabel, skal De vælge programposition “0”.Vælg programposition Vælg den kanal Søg og gem1 2 34 5 67 8 90 -
Tilføj DVB-kanal automatiskTilfoj ny DVB-tjen.	Alle nye, fundne tjenester vil automatisk blive føjet til DVB-tjenestelisten (s. 25). ● Den nye tjeneste tilføjes med de aktuelle indstillinger som de er.
Vis en bekræftelsesmeddelelseNy tjenestemeddelelse	Vælger, om en bekræftelsesmeddelelse skal vises, når en ny DVB-tjeneste er fundet. (Off / On) Valg af OK (Automatisk indstilling) vil slette de aktuelle indstillinger af profi I og børnelås.
Bekræft DVB-signaletDVB-signaltilstand	Vælger en kanal og kontrollerer DVB-signaltilstanden.Anvendes til indstilling af antennens retning.For at ændre programmet, mens menuen vises ➔ [h302] Signalkvalitet:Grøn bjælke GodGul bjælke RingeRød bjælke ➔ Därlig (kontroller antennen)

Genopret indstillinger

Nulstiller fjernsynet til dets udgangsindstilling, dvs. at ingen kanaler er indstillede.

Alle indstillinger (kanaler, billede, lydkvalitet etc.) nulstilles.

    subgraph A
        E["1 Vis menu"] --> F["2 Vælg "Indstilling""]
        F --> G["3 Vælg "Fabriksindstilling""]
    end

    subgraph B
        H["VIEFA Hovedmenu"] --> I["VIERA Link"]
        J["Billede"] --> K["Lyd"]
        L["Indstilling"] --> M["Adgang"]
        N["OK"] --> O["1 vælg"]
    end

    subgraph C
        P["Indstilling 1/2"] --> Q["Adgang"]
        R["OK"] --> S["1 vælg"]
    end

    subgraph D
        T["Telbage til fjernsynet EXIT"] --> U["Genopret indstillinger Fabriksindstilling"]
    end

    subgraph F
        V["Rediger DVB-profil"] --> W["DVB programmer"]
        X["Q-Link Opsætning"] --> Y["Børnelås"]
        Z["Søgemenu"] --> AA["Sluk timer Fra"]
        AB["Sprog"] --> AC["Tekst-TV TOP"]
        AD["Fabriksindstilling hang"] --> AE["Endstil"]
    end

    subgraph G
        AF["Alla tunerindst. vil blive slettet Er du sikker? Er du sikker?"] --> AG["Start ATP - Afslutte - Tilbage"]
        AH["Autosøgning begynder automatisk (s. 10)."] --> AI["Følg anvisningerne på skærmen."]
        AJ["Genindstilling af fjernsynskanaler, f.eks. efter flytning"] --> AK["Autosøgning (p. 27)"]
    end

Indgangsetiketter

For lettere identifikation og valg af indgangsindstillingen, kan De etikettere hver indgangsterminal eller overspringe terminaler, som ikke er sluttet til noget udstyr.

(Valg af indgangsindstilling → s. 14)

De etiketter, De indstiller, vil blive vist i "Inputvalg" menuen (s. 14) eller banneret.

Hvis "Overspring" er valgt, kan indstillingen ikke vælges.

■ Skriv ind

De kan frit navngive hver indgangsterminal

Vælg "Skriv ind"

Indstil tegn

(højst ti tegn)

Visning af PC-skærm på fjernsynsskærmen

Skærmen på den PC, som er sluttet til apparatet, kan vises på fjernsynsskærmen.

De kan også lytte til PC-lyd med lydkablet tilsluttet. Tilslutning af PC (s. 36)

■ PC-menuindstilling (ændres som ønsket)

- Udførelse af indstillinger →“Hvordan menu-funktionerne anvendes” til 1(s. 18)

Menu	Post Indstillinger / konfi gurationer (alternativer)
Billede	Avancerede PC-indstillinger	Nivå rød farve	Regulerer hvidbalancen for røde områder
		Nivå grønn farve	Regulerer hvidbalancen for grønne områder
		Nivå blå farve	Regulerer hvidbalancen for blå områder
		Gamma (2.0 / 2.2 / 2.5)
Indstilling	PC indstilling	Resolution	Skifter til bredformatVGA (640 × 480 pixels), WVGA (852 × 480 pixels), XGA (1.024 × 768 pixels), WXGA (1.366 × 768 pixels)Alternativer skifter afhængigt af signaler
		Klokkefrekvens	Indstil til minimalt niveau, hvis der opstår støj
		Horisontal position	Indstil vandret position
		Vertikal position	Indstil lodret position
		Klokke fase	Eliminer fl imren og forvrængningIndstil efter ur-indstillingIndstil til minimalt niveau, hvis der opstår støj
		Synk. Type	Vælger et anden synkront signal, hvis billedet er forvrænget (Hor. / Vert. / På grøn)Hor. / Vert. : med de vandrette og lodrette signaler fra din PCPå grøn : med det grønne signale fra din PC (hvis til rådighed)

● Andre poster s. 20 og s. 21

Q-Link funktioner

Q-Link forbinder fjernsynet og videobåndoptager/DVD-optager og muliggør nem optagelse og afspilning.

Tilstand

●Anvend videobånd/DVD-optageren med de følgende logoer:

"Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic", eller "SMARTLINK"
● Slut udstyret til dette apparats AV1- eller AV2- terminal via et "fuldt monteret" SCART-kabel. (s. 36)
Q-Link terminal-opsætning i Indstilling-menuen (Q-Link, AV1 / AV2 udgang). (s. 21)

■ Nedhent kanalindstillinger

● Udfør automatisk opsætning. (s. 27)
Se "Automatisk opsætning", när dette apparat anvendes for første gang. (s. 10)
- Udfør download til udstyret. (s. 21)

■ Disponible egenskaber

Ikke alt optageudstyr kan anvendes. Læs betjeningsvejledningen for udstyret.

Hvad De ser er hvad De optager
Information/ Meddelelse	Optagelse af information eller hvis optagelse ikke er muligt, vises en meddelelse. (Kun hvis programnummeret er "0" eller "AV mode" for noget udstyr).
Tændt-link og nem afspilning	Når videobåndoptageren eller DVD-optageren begynder afspilning eller direkte navigator / funktionsmenuen for udstyret aktiveres, tænder fjernsynet og indgangsindstillingen skifter automatisk, så indholdet kan ses. (Kun når fjernsynet er indstillet til standby)
Slukket- link	Når fjernsynet er indstillet til standby, indstilles optageudstyret også automatisk til standby. (Kun når videokassetten eller DVD'en ikke er aktiv)

- "DATA LOGIC" (et varemærke tilhørende Metz Corporation)

- "Megalogic" (et varemærke tilhørende Grundig Corporation)

- "Easy Link" (et varemærke tilhørende Philips Corporation)

- "SMARTLINK" (et varemærke tilhørende Sony Corporation)

Læs ligeledes betjeningsvejledningen for udstyret.

HDMI funktioner

HDMI (højdefi nitions multimedia interface) muliggør højdefi nitions digitale billeder og højkvalitets lyd ved tilslutning af fjernsynet og udstyret.

HDMI-kompatibelt udstyr (*1) med en HDMI- eller DVI-terminal, som for eksempel en sæt topboks eller en DVD-afspiller, kan sluttes til HDMI-terminalen ved hjælp af et HDMI-kompatibelt (fuldt monteret) kabel. Se "Eksternt udstyr" angående tilslutninger (s. 36).

Bemærk

• HDMI er verdens første komplette digitale forbruger-AV-interface, som overholder en ikke-kompressions standard.
  Hvis det eksterne udstyr kun har en DVI-udgang, skal der sluttes til HDMI1-terminalen via en DVI til HDMI-adapterkablet (*2).
  Når DVI til HDMI adapterkablet anvendes, skal lydkablet sættes i lydindgangsterminalen (HDMI1: anvend COMPONENT-AUDIO-terminaler).
• Lydindstillinger kan udføres på "HDMI1 indgang" menuskærmen. (s. 20)
  ● Anvendelige lydsignalsamplingfrekvenser(2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz
  ● HDMI2-terminalen er kun til digitalt lydsignal.
• Ikke beregnet til anvendelse med en PC.
  Hvis det tilsluttede udstyr har en funktion for indstilling af størrelsesforholdet, skal størrelsesforholdet sættes til "16:9".
• Disse HDMI-stik er "type A".
• Disse HDMI-stik er kompatible med HDCP (High-Bandwidth Digital Content Protection = beskyttelse af højbåndbredde digitalt indhold) copyright-beskyttelse.
• Et apparat uden en digital udgangsterminal kan sluttes til indgangsterminalen på enten "Component", "S-VIDEO" eller "Video" for at modtage analoge signaler.
  HDMI-indgangsterminalen kan kun anvendes med de følgende billedsignaler: 480i, 480p, 576i, 576p, 720p, 1080i og 1080p. Afpas udgangsindstillingen til det digitale udstyr.
  Se s. 40 angående detaljer om de anvendelige HDMI-signaler.

(*1): HDMI-logoet vises på HDMI-kompatibelt udstyr.

(*2): Forhør dig hos din lokale forhandler af digitaludstyr.

■ Kortfattet oversigt over kontrolfunktioner

Hvis der tilsluttes ved hjælp af et HDMI-kabel til Panasonic-udstyr med VIERA Link, kan man styre udstyret (s. 34). VIERA Link- og Q-Link-funktionerne kan anvendes sammen.

Tilslutning Funktion	VIERA Link og Q-Link Kun VIERA Link Kun Q-Link (HDMI) (SCART) (HDMI) (SCART)
Nem afspilning	○	○
Tændt link	○	○
Slukket link	○	○
Højttalerkontrol	○(ikke via SCART)	○
Nem kontrol med udelukkende VIERA-fjernbetjening	○(ikke via SCART)	○
Direkte fjernsynsoptagelse	○(ikke via HDMI)	-
Nedhentning af analog kanal	○(ikke via HDMI)	-

HDMI funktioner

*Nyd ekstra HDMI Inter-betjeningsmuligheder med Panasonic-produkter, som har "HDAVI Control" funktion. Dette fjernsyn understøtter "HDAVI Control 2" funktionen.

Tilslutninger til visse Panasonic-apparater (DVD-optager DIGA, HD videokamera, afspiller-biograf, forstærker etc.) ved hjælp af HDMI-kabler gør det muligt at få en automatisk sammenkobling. Udstyret med "HDAVI Control" funktionen muliggør de følgende operationer:

I tilgift hertil muliggør udstyr med "HDAVI Control 2" funktionen den følgende operation:

Nem kontrol med udelukkende VIERA-fjernbetjening (s. 35)

Disse egenskaber er begrænset til modeller, som er udstyret med Panasonics "HDAVI Control" og "VIERA Link". Anvendelse med udstyr af andre mærker kan ikke garanteres.

Vi henviser til de særskilte brugervejledninger angående information om kompabilitet. Angående anvendeligt udstyr bedes De konsultere Deres lokale Panasonic-forhandler.

HDMI-kabel

Denne funktion kræver et HDMI-kompatibelt (fuldt monteret) kabel. Ikke-HDMI-kompatible kabler kan ikke anvendes. Det anbefales, at du anvender Panasonics HDMI-kabel. Anbefalet delnummer:

RP-CDHG15 (1,5 m)
● RP-CDHG30 (3,0 m)
RP-CDHG50 (5,0 m)

Forberedelser

Klargør udstyret, så denne funktion kan anvendes. Læs brugervejledningen for udstyret.

Se "Eksternt udstyr" (s. 37) angående tilslutninger. Læs ligeledes brugervejledningerne for udstyret.

■ Første gang / Når der tilføjes nyt udstyr, udstyr tilsluttes på ny, eller opsætningen ændres Tænd for udstyret efter tilslutning, og tænd derefter for fjernsynet.

Vælg indgangsindstillingen HDMI1 eller HDMI2 (s. 14), og bekræft at billedet vises på korrekt vis.

1

Vis menuen

MENU

2

Vælg "Indstilling"

3

Vælg "VIERA Link"

4

Nem kontrol udelukkende med VIERA-fjernbetjening	Det er muligt at styre nogle af det tilsluttede Panasonic-udstyrs funktioner med dette fjernsyns fjernbetjening (ret fjernbetjeningen mod fjernsynets signalmodtager).● Kontroller indstillingerne og udstyret, hvis du ikke kan få adgang til menuen (s. 34).Åbn udstyrets menu1 Vis “VIERA Link-Menu” →[IMAGE]2 Vælg “VIERA Link Control”[IMAGE]3 Vælg det udstyr, De vil få adgang til [IMAGE]4 Betjen udstyrets menu● Eksempel:		● Disponible VIERA-fjernbetjeningsknapper:(afhænger af det tilsluttede udstyr)
				Flyt cursoren / vælg menuen
				Flyt cursoren / adgang / indstil
				Gem / Indstil / Adgang
				Gå tilbage til den foregående menu Afslut menuen
				Afslut menuen
				De samme funktioner med OPTION-knappen på udstyret
				Åbn, når nøgleordene vises på farvebjælken
	DVD-optager DIGA	HD videokamera		Afspiller-biograf
	[IMAGE]	[IMAGE]	[IMAGE]	StartListenWatchImport/RecordSetup
	● Læs udstyrets brugervejledning angående betjeningen af udstyret.
Nem afspilning	Automatisk skift af indgang – Når det tilsluttede Panasonic-udstyr betjenes, skifter indgangsindstillingen automatisk. Når det ikke mere betjenes, går indgangsindstillingen tilbage.
Tændt-link	Når det tilsluttede Panasonic-udstyr begynder afspilning eller direkte navigator/funktionsmenuen for udstyret aktiveres, vil fjernsynet automatisk tænde. (Kun når fjernsynet er indstillet til standby)
Slukket-link	Når fjernsynet indstilles til standby, vil det tilsluttede Panasonic-udstyr også indstilles til standby.● Denne funktion fungerer, selv hvis fjernsynet automatisk indstilles til standby via slukketimerfunktionen eller den automatiske tænde-funktion.
Højttalerkontrol	De kan styre teater-højttaleren med fjernsynets fjernbetjening.Denne funktion er til rådighed, når Panasonic-forstærker eller Player theatre er tilsluttet.● Kontroller indstillingerne og udstyret, hvis du ikke kan få adgang til menuen (s. 34).1 Vis “VIERA Link-menu” →[IMAGE]2 Vælg “Hojttalere valg”[IMAGE]3 Indstil til “Hjemmebiograf”eller “TV”[IMAGE]		■ HjemmebiografIndstilling for udstyr (tænder automatisk, hvis det er indstillet til standby)Lydstyrke op / ned →[IMAGE]Lyddæmpning (mute) →[IMAGE]● Lyden fra fjernsynshøjttalerne er afbrudt.● Når der slukkes for udstyret, vil fjernsynshøjttalerne blive aktiveret.■ TVFjernsynshøjttalerne er aktive.

Tilsluttet udstyr

Disse diagrammer viser vores anbefalinger for, hvordan man slutter fjernsynet til forskelligt udstyr. Se anvisningerne for hvert apparat, nedenstående oversigt og specifi kationerne (s. 43) angående andre tilslutninger.

Videokamera / spiludstyr

■ Typer tilslutbare apparater til hvert stik

StikOptagelse/afspilning(udstyr)	AV1	AV2	AV3(Siden på fjernsynet)	[YAW0]	COMPONENT	AUDIO OUT[IMAGE]
							1	2
■For at optage/afspille videokassetter/DVD'er(Videobånd/DVD-optager)	○	○
■For at se DVD'er (DVD-afspiller)	○	○	○		○		○	○
■For at se videokamera-billeder (videokamera)	○	○	○				○	○
■For at se satellitudsendelser (Sæt topboks)	○	○	○				○	○
■For at spille spil (spiludstyr)	○	○	○
■Anvendelse af en forstærker med højttalersystem						○
■Q-Link	○	○
■Direkte TV-optagelse	○	○
■VIERA Link							○	○

○: Anbefalet tilslutning

VIERA Link (s. 34)

• Anvend et fuldt monteret HDMI-kompatibelt kabel.
• Læs også udstyrets brugervejledninger.

■ Nem afspilning, Nem kontrol med udelukkende VIERA-fjernbetjening

Den optimale størrelse og det optimale forhold kan vælges, og De kan opnå fi nere billeder. (s. 13)

■ Auto Aspect: Den automatisk formatfunktion bestemmer det bedste formatforhold, som anvendes til at udfylde skærmen. Dette sker via anvendelse af en fi retrins proces til bestemmelse af, om det viste billede er i bredformat. Hvis den automatiske formatfunktion registrerer et bredformatsignal, skifter den til den rigtige 16:9 eller 14:9 bredformatindstilling. Hvis den automatiske formatfunktion ikke registrerer et bredformatsignal, vil dette avancerede fjernsyn fremhæve billedet, så dets tydelighed bliver optimal.

Den på skærmen viste tekst angiver, hvordan den automatiske formatfunktion bestemmer, hvilket formatforhold, der skal anvendes:

"Wide" vises øverst til venstre på skærmen, hvis et identifi kationssignal for bredformat (WSS) lokaliseres, eller et signal lokaliseres gennem en SCART-terminal. Den automatiske formatfunktion skifter til den rigtige 16:9 eller 14:9 bredformatindstilling. Denne funktion virker også i en hvilken som helst formatforholdsindstilling. "Auto Aspect" vises øverst til venstre på skærmen, hvis der registreres sorte striber over og under billedet. Den automatiske formatfunktion vælger det bedste formatforhold og udvider billedet, så det udfylder hele skærmen. Denne proces kan tage fl ere minutter, afhængigt af hvor mørkt billedet er.

Forholdet varierer, afhængigt af programmet etc. Hvis forholdet er større end standard "16:9", vil der komme sorte striber frem øverst og nederst på skærmen.
Hvis skærmstørrelsen ser unormal ud, når et bredformat-optaget program afspilles, skal videobåndoptagerens sporing justeres. (Se videobåndoptagerens betjeningsvejledning).
- Formatindstillingen kan gemmes separat i hukommelsen for SD (standarddefi nitions) og HD (højdefi nitions) signaler
For at vælge forholdet manuelt: (Kun "16:9" eller "4:3" i PC-indstilling)

Det bedste formatforhold vælges, og billedet udvides til at fylde hele skærmen.

Viser billedet direkte i "16:9" uden forvrængning (anamorfi sk).

Viser billedet i standard "14:9" uden forstørrelse.

Viser et 4:3 billede fuld-skærm. Strækning kan kun ses i venstre og højre kant.

Viser billedet i standard "4:3" uden forstørrelse.

Viser et "4:3" billede forstørret vandret for at udfylde skærmen.

Viser et "16:9" letterbox eller "4:3" billede uden forvrængning.

Viser en "16:9" letterbox (anamorfi sk) billede fuld-skærm uden forvrængning.

Viser en "2,35:1" letterbox (anamorfi sk) billede fuld-skærm uden forvrængning. I "16:9" vises billedet ved dets maksimum (en smule forstørret).

Opdatering af softwaresystemet (DVB-indstilling)

Opdater system-softwaren regelmæssigt for at sikre, at du har den nyeste software-version.

Hvis en opdatering er til rådighed, vises et bekræftelsesbanner, när kanalen har opdateringsinformationen.

Tryk på "EXIT", hvis du vælger ikke at nedhente.

■ Automatisk opdatering

Indstil "Auto-opdat.søgning i standby" til "Til" (s. 23)

Hvis der sendes en ny software-version, vil fjernsynet automatisk nedhente denne version.

- Den automatiske opdateringssekvens udføres klokken 03:00 og 05:00 hver nat under de følgende betingelser.

Standby (fjernsynet slukket med fjernbetjeningen)

Optagelsen er ikke i gang.

■ Manuel opdatering

Udfør "Systemopdateringssøgning nu" (s. 23)

Hvis en opdatering er til rådighed, vises et bekræftelses-banner.

Tryk på "EXIT", hvis du vælger ikke at nedhente.

Bemærk

● Under nedhentning må der ikke slukkes for fjernsynet og ingen knapper må berøres.

(Fjernsynet aktiveres automatisk, når nedhentningen er færdig).

- Meddelelsen kan være bekræftelsen på forhånd. I dette tilfælde vil tidsplan-notifikationen (den dato, hvor en ny version kan tages i brug) komme frem. Du kan indstille reservationen for opdatering. Opdateringen vil ikke begynde, hvis der er slukket for fjernsynet.

VIERA Link "HOMTrol

TM”

HDMI-tilslutninger til noget Panasonic-udstyr gør det muligt at sammenkoble dem automatisk. (s. 34)

Det er ikke sikkert, at denne funktion fungerer, afhængigt af udstyrets tilstand.

Det er ikke sikkert at billede og lyd kan ses/høres de første sekunder, når afspilningen starter.

Det er ikke sikkert at billede og lyd kan ses/høres de første sekunder, når indgangsindstillingen skiftes.

- Lydstyrkefunktionen vil blive vist, när udstyrets lydstyrke reguleres.

- Nem afspilning er også til rådighed via anvendelse af fjernbetjeningen til forstærkeren eller afspille-biograf. Læs brugervejledningerne for udstyret.

- Hvis den samme type udstyr tilsluttes samtidigt (for eksempel en DIGA til HDMI1 / endnu en DIGA til HDMI2), er VIERA Link til rådighed for terminalen med det mindste tal.

Information om SCART-, S-video- og HDMI-terminal

■ AV1 SCART-terminal

(RGB, VIDEO, Q-Link)

ÄV2: Ben 15 og 20 afhænger af AV2 S-VHS / VIDEO skift Passende input for AV2 omfatter RGB (Rød / Grøn / Blå)

■ HDMI-terminal

Teknisk information

PC-tilslutning

En PC kan sluttes til dette fjernsyn, så PC-skærmen vises og lyden høres fra fjernsynet.

• PC-signaler, som kan sendes ind. Horisontal scanningsfrekvens 31 til 69 kHz, vertikal scanningsfrekvens 59 til 86 Hz (fl ere end 1.024 signallinjer kan resultere i fejlagtig visning af billedet).
• En PC-adapter er ikke nødvendig til DOS/V-anvendelig D-sub 15-bens stik.

Bemærk

Nogle PC-modeller kan ikke sluttes til dette fjernsyn.
Når en PC anvendes, skal dens farvedisplaykvalitet indstilles til den højeste stilling.
Se herunder angående detaljer om de anvendelige PC-signaler.
● Maks. display-opløsning

Forhold	4:3	1.024 × 768 pixler
	16:9	1.366 × 768 pixler

D-sub 15-bens stik-signal

Ben-nr.	Signalbetegnelse	Ben-nr.	Signalbetegnelse	Ben-nr.	Signalbetegnelse
1	R	6	GND (Jord)	11	NC (Ikke tilsluttet)
2	G	7	GND (Jord)	12	NC (Ikke tilsluttet)
3	B	8	GND (Jord)	13	HD
4	NC (Ikke tilsluttet)	9	NC (Ikke tilsluttet)	14	VD
5	GND (Jord)	10	GND (Jord)	15	NC (Ikke tilsluttet)

Indgangssignaler, der kan vises

COMPONENT (Y, P_B , P_R ), HDMI

* Mærke: Anvendeligt indgangssignal

Signalnavn COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*

PC (D-sub 15P)

Signalnavn Horisontal frekvens (kHz) Vertikal frekvens (Hz)
640 × 400 @70 Hz 31,47 70.07
640 × 480 @60 Hz 31,47 59.94
640 × 480 @75 Hz 37,50 75.00
800 × 600 @60 Hz 37,88 60.32
800 × 600 @75 Hz 46,88 75.00
800 × 600 @85 Hz 53,67 85.06
852 × 480 @60 Hz 31,44 59.89
1.024 × 768 @60 Hz 48,36 60.00
1.024 × 768 @70 Hz 56,48 70.07
1.024 × 768 @75 Hz 60,02 75.03
1.024 × 768 @85 Hz 68,68 85.00
1.280 × 1.024 @60 Hz 63,98 60.02
1.366 × 768 @60 Hz 48,39 60.04
Macintosh13" (640 × 480) 35,00 66.67
Macintosh16" (832 × 624) 49,73 74.55
Macintosh21" (1.152 × 870) 68,68 75.06

Bemærk

• Signaler, der ikke svarer til ovenstående specifi kationer, vil muligvis ikke blive vist korrekt.
• Ovennævnte signaler genformateres for optimal visning på dit display.
• Det gyldige indgangssignal for PC er grundlæggende kompatibelt med VESA-standardtiming.
• PC-signalet forstørres eller komprimeres til visning, så det måske ikke er muligt at vise fi ne detaljer tilstrækkeligt tydeligt.

Hyppigt stillede spørgsmål

Følg venligst disse enkle anvisninger til løsning af problemet, inden De bestiller reparation eller ringer efter hjælp. Hvis problemet stadig ikke kan løses, bedes De rette henvendelse til Deres lokale Panasonic-forhandler.

Hvide pletter eller skyggebilleder (støj)

Der er hverken billede eller lyd

• Er fjernsynet indstillet til "AV mode"?
• Er netledningen sat i en stikkontakt i væggen?
• Er der tændt for fjernsynet?
• Kontroller billedmenuen (s.20) og lydstyrken.
• Kontroller, at alle påkrævede SCART-kabler og tilslutninger er sat ordentligt i forbindelse.

Automatisk format

● Automatisk format er lavet for at man kan opnå det bedste formatforhold, så skærmen fyldes helt ud. Se venligst s. 38 angående brugertilpasning.

S-Video / sort og hvidt billede

Bekræft ved hjælp af AV-knappen, at dit valg er S-Video, dvs. AV2/AV2S (s. 14).

Ingen DVB-programmer vises efter automatisk indstilling

• Kontroller DVB-senderen.
• Indstil retningen af antennen til en anden sender, som er installeret i nærheden.
• Kontroller den analoge udsendelse. Hvis billedkvaliteten er dårlig, skal du kontrollere antennen og rådføre dig med nærmeste forhandler.

En fejlmeddelelse kommer frem

• Følg anvisningerne i meddelelsen.
• Kontakt et autoriseret servicecenter, hvis problemet ikke kan løses.

Til brugere, som anvender indendørsantenne

For at opnå et DVB-billede af god kvalitet, er det vigtigt at modtage et DVB-signal af god kvalitet. Kontroller til dette formål "DVB-signaltilstand" i stationsindstillingsmenuen (s. 28). Et niveau på mindst 5 er nødvendigt for at et godt billede kan frembringes. Det kan være nødvendigt at indstille positionen og retningen af antennen for at det bedst mulige resultat kan opnås.

Direkte fjernsynsoptagelse / Q-Link funktioner optages ikke

- Bekræft venligst SCART-kablet og tilslutningen. Indstil derudover "AV1 / AV2 udgang" i Indstilling-menuen (s. 21).

Der kan være røde punkter, blå punkter, grønne punkter og sorte punkter på skærmen

- Dette er et karakteristik træk ved fl ydende krystaldisplayer, og det er ikke nogen fejl. LCD-skærmen er fremstillet med anvendelse af præcisionsteknik for at sikre fi ne billeddetaljer. Nogle få ikke-aktive pixler kan af og til komme frem på skærmen som et fast rødt, grønt, blåt eller sort punkt.

Bemærk venligst, at dette ikke har nogen indfl ydelse på LCD-skærmens ydelse.

LCD-panelet fl ytter en smule, när der trykkes på det med en fi nger. En klaprende lyd kan muligvis høres.

- Panelet er en smule løst, således at det ikke lider skade. Panelet vil muligvis fl ytte sig en smule, når der trykkes på det med en fi nger, og der kan muligvis høres en klaprende lyd. Dette er ikke en fejlfunktion.

Hyppigt stillede spørgsmål

Problem Afhjælpning

Skærm Lyd HDMI	Kaotisk billede, støj	Indstil “P-NR” i Billedmenuen (for at fjerne støj).(s. 20)Kontroller elektrisk udstyr i nærheden(bil, motorcykel, lysstofrør).
	Der kan ikke vises noget billede	Er “Farve” eller “Kontrast” i Billedmenuen sat til minimum?(s. 20)Kontroller farvesystemet. (s. 27)
	Uklart eller forvrænget billede(ingen lyd eller lav lydstyrke)	Genindstil kanalerne. (s. 27)
	Et unormalt billede vises	Sluk for fjernsynet med tænd/sluk-knappen (hovedafbryder) og tænd derefter for fjernsynet igen.
	Der er ingen lyd	Er “Sound Mute” aktiv? (s. 7)Er lydstyrken sat til minimum?
	Lydstyrken er lav eller lyden er forvrænget	Modtagningen af lydsignalet kan være forringet.Indstil “MPX” (s. 20) i Lydmenu til “Mono”. (Analog)Kontroller lydsystemet. (s. 27)
	På grund af de anvendte digitale modtageteknologier kan kvaliteten af DTV-signalerne være relativt dårlig i visse tilfælde, på trods af, at modtagningen af analoge programmer er god.

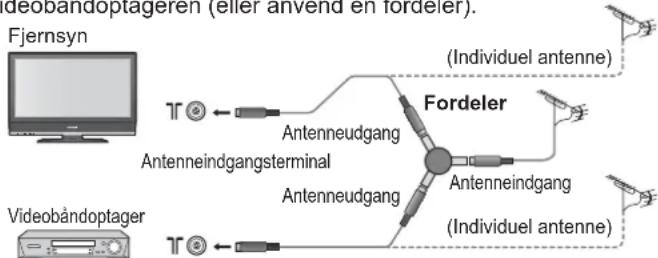

	Kan ikke modtage signaler med en højtydende antenne	Installer en antenne individuelt for fjernsynet ogV
	Forstyrelse eller nedfrosen / billedet der ikke vises fra DVB	Tjek “DVB Signaltilstand”. (s. 28)Kontroller antennen, hvis “Signalkvalitet” eller “Signalstyrke” vises i rødt. Rådfør dig med din lokale Panasonic-forhandler, hvis problemet stadig ikke kan løses.Sluk for fjernsynet med tænd/sluk-knappen (hovedafbryder), og tænd derefter for det igen.
	Lyden er mærkelig	Sæt lydindstillingen af det tilsluttede udstyr til “2ch L.PCM”.Kontroller “HDMI1 indgang” indstillingen i Lydmenuen. (s. 20)Hvis der er et problem med den digitale lydtilslutning, skal analog lydtilslutning vælges. (s. 33)
	Billeder fra eksternt udstyr er unormale, når udstyret er tilsluttet via HDMI	Er HDMI-kablet sat ordentligt i forbindelse? (s. 36)Sluk for fjernsynet og udstyret og tænd derefter for dem igen.Kontroller et indgangssignal fra udstyret (s. 40)Anvend udstyr, som er kompatibelt med EIA/CEA-861/861B.
	Fjernsynet indstilles til “Standby mode”	Slukketimerfunktionen er aktiveret.Fjernsynet indstilles til “Standby mode” omkring 30 minutter efter at udsendelsen er slut.
	Fjernbetjeningen fungerer ikke	Er batterierne sat korrekt i? (s. 6)Er der tændt for fjernsynet?

Specifikationer

			TX-32LMD72FA
Strømkilde Vekselstrøm 220-240 V, 50 Hz
Strømforbrug	Normal anvendelse		135 W
	I standbyindstilling		1 W (uden DVB-optagelse) / 13 W (med DVB-optagelse)
Displaypanel	Aspektforhold 16:9
	Skærmstørrelse		80 cm (Diagonal)
			699 mm (B) × 394 mm (H)
	Antal pixel 1.049.088 (1.366 (B) × 768 (H))
Lyd	Højttaler 120 mm × 60 mm × 2 stk
	Audio udgang		20 W (10 W + 10 W)
	Hovedtelefon		M3 (3,5 mm) stereominijackstik × 1
PC-signaler			VGA, SVGA, XGASXGA ...... (komprimeret)Vandret scanningsfrekvens 31 - 69 kHzVertikal scanningsfrekvens 59 - 86 Hz
Modtagesystemer / Båndnavn			PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperbånd)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Gengivelse af NTSC bänd fra visse PAL videomaskiner (videobåndoptagere)DVB Digitale, jordbaserede tjenester via VHF / UHF-antenneindgang.M.NTSC Gengivelse fra visse M.NTSC videomaskiner (videobåndoptagere)NTSC (KUN AV INDGANG) Gengivelse fra visse NTSC videomaskiner (videobåndoptagere)● I nogle områder er det ikke sikkert, at modtagning af fjernsynssignaler er muligt.
Antenne - bagside			VHF / UHF
Anvendelsesforhold			Temperature : 0 °C - 35 °CLuftfugtighed : 20 % - 80 % RH (ingen kondensation)
Antal tekst-TV sider			1000
Tillslutninger stik	AV1 (Scart-stik)		21-benet bøsning (audio/video ind, audio/video ud, RGB ind, Q-Link)
	AV2 (Scart-stik)		21-benet bøsning (audio/video ind, audio/video ud, RGB ind, S-Video ind, Q-Link)
	AV3	VIDEO	1 × RCA PIN-type 1,0 V[p-p] (75 Ω)
		S-VIDEO	Mini Din 4-ben Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	2 × RCA PIN-type 0,5 V[rms]
	COMPONENT	VIDEO	YPB, PR 1,0 V[p-p] (inklusive synkronisering)±0,35 V[p-p])
		AUDIO L - R	2 × RCA PIN-type 0,5 V[rms]
	Andet	HDMI1 / 2	TYPE A-stik ● Dette fjernsyn understøtter “HDAVI Control 2” funktionen.
		PC	HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω)HD, VD/TTL-niveau 2,0 - 5,0 V[p-p] (høj impedans)
	Udgang	AUDIO L - R	2 × RCA PIN-type 0,5 V[rms] (høj impedans)
Dimensions ( B × H × D )			791 mm × 615 mm × 248 mm (Med fjernsynsstativ)791 mm × 563 mm × 117 mm (TV-apparat alene)
Vægt			17,5 kg Net

Bemærk

• Specifikationer kan ændres uden forudgående varsel. Angivet vægt og dimensioner er omtrentlige værdier.
• Dette produkt opfylder de EMC-standarder, der er anført nedenfor.

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006,

EN61000-3-3:1995+A1:2001, EN55022/1998+A1:2000+A2:2003, EN55024/1998+A1:2001+A2:2004.

Oplysninger til brugerne om afhændelse af elektriske apparater og elektronisk udstyr (private husholdninger)

Når produkter og/eller medfølgende dokumenter indeholder dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke må smides ud sammen med det almindelige husholdningsaffald. For at sikre en korrekt behandling, indsamling og genbrug, skal du aflevere disse produkter på dertil indrettede indsamlingssteder, hvor de vil blive modtaget uden ekstra omkostninger. I nogle lande er der også mulighed for, at du kan indlevere dine produkter hos den lokale forhandler, hvis du køber et nyt og tilsvarende produkt.

Hvis du afhænder dette produkt på korrekt vis, vil det være med at spare på de værdifulde naturlige råstoffer og forhindre eventuelle negative påvirkninger på folkesundheden og miljøet, hvilket ellers kunne blive følgerne af en forkert håndtering af affaldet. Kontakt de lokale myndigheder for at få yderligere oplysninger om, hvor du kan finde det nærmeste indsamlingssted.

I visse lande vil en forkert afhændelse af affaldet medføre en bødestraf i henhold til de gældende bestemmelser på området.

Professionelle brugere i EU

Hvis du ønsker at smide elektriske apparater eller elektronisk udstyr ud, skal du kontakte din forhandler eller leverandør for at få yderligere oplysninger.

Oplysninger om afhændelse i lande uden for EU

Dette symbol er kun gyldigt i EU.

Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Licens

Varemærker

• DVB er et varemærke tilhørende DVB Digital Video Broadcasting Project (1991 til 1996).
  ● VGA er et varemærke tilhørende International Business Machines Corporation.
• Macintosh er et indregistreret varemærke tilhørende Apple Computer, USA.
• S-VGA er et indregistreret varemærke tilhørende Video Electronics Standard Association.
  Selv om der ikke er foretaget speciel fremhævning af fi rma- eller produktvaremærker i teksten, er disse varemærker fuldt ud blevet respekteret.
• HDMI, HDMI-logoet og High-Defi nition Multimedia Interface er varemærker eller registrerede varemærker tilhørende HDMI Licensing LLC.
  HDAVI Control™ er et varemærke tilhørende Matsushita Electric Industrial Co., Ltd.

Varemærke tilhørende DVB Digital Video Broadcasting Project (1991 til 1996) TX-32LMD72FA konformitetserklæring nr. 4963, 29. august 2007.

Kunderegistrering

Produktets modelnummer og serienummer står på bagbeklædningen. Disse numre bør du notere på linierne nedenfor og gemme denne vejledning samt din kvittering som permanent bevis på at du har købt produktet. Det vil hjælpe dig i tilfælde af tyveri eller tab samt garantikrav.

Modelnummer

Serienummer
