BRUGSANVISNING 9027029 P.Lindberg

Læs denne brugsanvisning omhyggeligt før motorsaven samles og tages i brug første gang.

Før motorsaven tages i brug, skal brugeren ald kontrollere, at anvendelsen er i overensstemmelse med gældende sikkerhedsregler.

Sikkerhed:

☐ Motorsaven bør kun betjenes af personer som har fået en grundig instruktion i virkemåden. Og gældende sikkerheds forskrier
☐ Brugeren bør sikre sig at motorsaven er i forsvarlig stand, visuel kontrol af bolte, skruer og kædebremse.
☐ Der er risiko for høreskader, da normal anvendelse af denne maskine medfører et støjniveau på mere end 85 db(A)

3. Montering af sværd og savekæde

Åbn kassen og monter sværdet og savkæden på motorenheden som følger:

ADVARSEL

Kæden har meget skarpe kanter. Brug tykke beskyelseshandsker for sikkerhed.

• Kontroller kædebremsen ikke er Ikoblet.
• Løsn møtrikkerne og ern kædedækslet.

- Fjern blænd stykket og mønkel I stedet sværd og kæde.

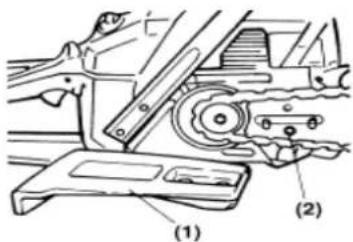

(1) Kædeskærm (2) Strammetap

Strammeskrue (2) Løsne (3) Stramme

• Juster kædens stramhed så den kan løes ca. 10 mm. fra sværdet midtpå.
• Spænd boldene med moment 12-15 Nm

Bemærk

Længden på en ny kæde vil øges i starten. Kontroller og eerjuster stramningen hyppigt, da en løs kæde nemt kan afspore eller forårsage hurg slid på sig selv og sværdet.

Bemærk

Vær opmærksom på, at savkæden sidder i den rigge retning.

Rotaonsretning

4. Brændstof og kædeolie

■ BRÆNDSTOF

ADVARSEL

Benzin er meget brændbart. Undgå at ryge eller at bringe ammer eller gnister tæt på brændstoet. Sørg for at stoppe motoren og lad den æle inden påfyldning. Find et udendørs ubeklædt terræn I at tanke op og yt mindst 3 m (10 fod) væk fra optankningsstedet, inden du starter motoren.

Motorer en smøres med olie, der er specielt udviklet I brug for lukølede 2-takts benzin motorer. Brug en kvalitetsolie, der udtrykkeligt er mærket: Til brug for lukølede 2-takts motorer.

■ ANBEFALET BLANDINGSFORHOLD BENZIN:OLIE:

• De første 20 mers dri: 25 : 1 (4%)
  • Dereer: 50 : 1 (2%)

Blandemængder ved 2% blanding:

Benzin liter	1	2	3	4	5
Totaktsolie ml.	20	40	60	80	100

Anvend blyfri benzin.

Benzin eller olie af dårlig kvalitet kan ødelægge eller forringe motorens dri.

■ SÅDAN BLANDES BRÆNDSTOF

Vær opmærksom på omhyggelig omrøring.

Afmål de mængder benzin og olie, der skal blandes.

Hæld noget af benzinen i en ren, godkendt brændstoeholder.

Hæld al olien i og omrør godt.

Hæld resten af benzinen i og omrør igen i mindst et minut.

Mærk opbevaringsdunken tydelig, så der ikke er tvivl om indholdet.

■ FOR SIKRING AF DIN MOTORS LEVETID SKAL DU UNDGÅ:

• BRÆNDSTOF UDEN OLIE (REN BENZIN) – Det vil meget hurgt forårsage alvorlig ødelæggelse på de indre motordele.
• OLIE TIL BRUG FOR 4-TAKTS MOTORER – Det kan forårsage lsmudsning af tændrør, blokering af udstødningsport eller I klæbning af stempelringe.
• Blandet brændstof der har stået over en måned, uden at det bliver rystet/blandet igen.

Olieblandet benzin, som har ligget ubrugt i mindst en måned eller mere kan lstoppe karburatoren og resultere i, at motoren ikke virker ordentligt.

Hvis motorsaven skal opbevares over en lang periode, skal brændstofsystemet tømmes for benzin.

■ KÆDEOLIE

Brug en olie der specielt egnet l smøring af kæde, sværd og tandhjulsdrev på motorsave.

5. Betjening af maskinen

ADVARSEL

Det er meget farligt at bruge en kædesav, hvorpå der er monteret ødelagte dele, eller der mangler dele. Før motoren startes, skal det kontrolleres, at alle dele er korrekt monterede, inklusive savsværd og kæde.

■ START MOTOREN

1. Fyld hhv. brændstof- og kædeolietankene, og stram hæerne sikkert.

(1) Kædeolie
(2) Brændstof

1. Træk chokerknappen helt ud. Der skal kunne mærkes et lille klik, når chokeren er trukket helt ud, Derved har kædesaven ca. ¼ gas. Eer første tegn på, at motoren vil starte, trykkes chokerknappen ind, og gentag træk i startsnoren. Motoren vil stå med ¼ gas indl gasknappen akveres.

1. Mens du holder saven sikkert på jorden, trækkes hårdt igennem i startsnoren.

2. Venlløer.

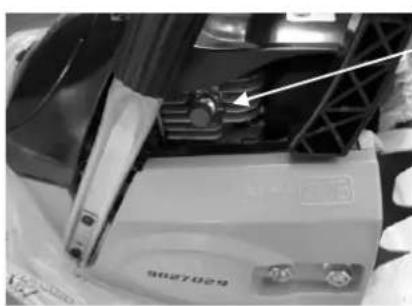

Motorsaven kan være udstyret med venlløer, dee gør at maskinen er nemmere at starte.

For at udnye denne funkon trykkes venlløeren ind, før man trækker i startsnoren.

Venlløeren udløser sig selv när maskinen er i gang.

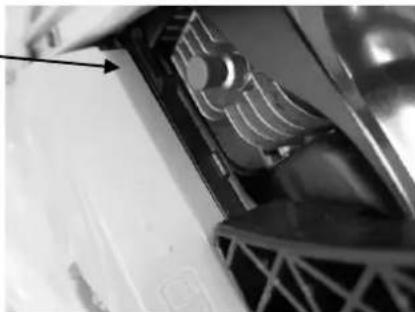

Ventil løfter sidder på maskinens højre side

Start ikke motoren, mens motorsaven hænger i én hånd. Savkæden kan røre din krop. Det er meget farligt.

1. Lad motoren varme op, mens gasreguleringshåndtaget er let trukket. Kan først gå i tomgang eer opvarmning, og eer gashåndtaget er akveret.

A

ADVARSEL

Hold dig fri af savkæden, eersom den begynder at dreje rundt, när motoren får omdrejninger.

■ KONTROL AF OLIETILF∅RSLEN

Eer at have startet motoren, skal du lade kæden køre med moderat hasghed og se, om kædeolien spredes ud som vist i guren.

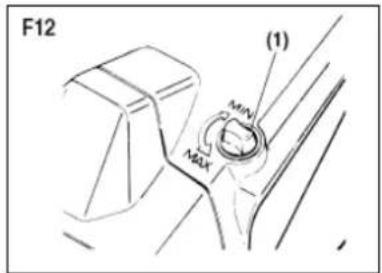

Indslling af kædeoliens mængde

Oliebeholderen er normalt næsten tom, när brændstoet er brugt op. Husk også at fylde olie på, hver gang der fyldes brændstof på saven.

■ KÆDEBREMSE

Denne maskine er udstyret med en automask bremse I at stoppe kæderotaonen, hvis der under savning, sker et lbageslag. Denne bremse kan også betjenes manuelt ved at påvirke udløserhåndtaget fremad. For at løsne bremsen igen, skal du trække udløserhåndtaget bagud, indl der høres en "klik" lyd.

[Forsigg]

Sørg for dagligt at kontrollere bremsens funkton.

Således kontrolleres der:

1) Sluk motoren.

2) Hold motorsaven lodret, slip din hånd fra det forreste håndtag, ram spidsen af sværdet på en stub eller et stykke træ, og se at bremsen fungerer. Funkonsniveau varierer eer sværdets størrelse.

Hvis bremsen ikke er eekv, skal den kontrolleres og evt. repareres.

Hvis motoren stadig kører for høj hasghed med bremsen Ikoblet, vil koblingen blive varm og forårsage problemer.

Hvis bremsen Ikobles under savning, skal du straks løsne gashåndtaget for at stoppe motoren.

■ STOP MOTOREN

Slip gashåndtaget for at lade motoren køre i tomgang et par minuer.

Sæt kontakten i "O" (STOP) posion.

6. Savning

Følg ald sikkerhedsforskrierne. Motorsaven må kun bruges I at save træ. Det er forbudt at skære i andre materialetyper. Vibraoner og Ibageslag varierer aængigt af de forskellige materialer og kravene I sikkerhedsforskrierne ville ikke blive overholdt. Brug ikke motorsaven som en stang I at løe, ye eller ække genstande. Undlad at blokere saven.

Det er ikke nødvendigt at tvinge saven ind i sniet. Brug kun let tryk mens maskinen kører for fuld gas. Når savkæden er fanget i sniet, skal du ikke forsøge at hive den ud med magt, men bruge en kile eller en løestand I at åbne vejen.

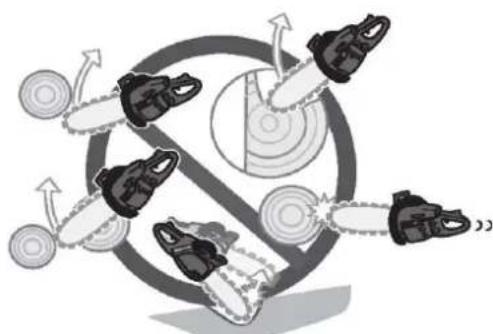

Beskyt dig mod Ibageslag

Denne sav er udstyret med en kædebremse, som vil stoppe kæden, hvis der sker Ibageslag under rigg betjening. Du skal kontrollere kædebremsefunkonen inden hver brug ved at køre saven for fuld gas i 1 - 2 sekunder og skubbe den forreste håndbeskyer fremad. Kæden bør stoppe straks, när motoren er på fuld hasghed. Hvis kæden er langsom I at stoppe eller ikke stopper, så skal du udskie bremsebåndet og koblingstromlen inden brug.

Det er yderst viggt, at kædebremsen bliver kontrolleret for ordentlig funkcon inden hver brug, og at kæden er skarp for at kunne opretholde denne savs Ibageslags sikkerhedsniveau. Fjernelsen af sikkerhedsudstyr, mangelfuld vedligeholdelse eller ukorrekt udskining af sværdet eller kæden kan forøge risikoen for alvorlig personlig skade pga. Ibageslag.

7. Vedligeholdelse

ADVARSEL

Inden rengøring, inspekon eller reparaon af saven skal du sørge for, at motoren er stoppet og er kold. Aobl tændrøret for at forhindre en uforsætlig start.

■ VEDLIGEHOLDELSE EFTER HVER ANVENDELSE

1. Lulter

Støv på Iteroveraden kan ernes ved at banke et hjørne af Iteret mod en hård overade. For at rense snavs i maskerne skal Iteret deles i to halvdele og renses med benzin. Hvis der bruges tryklu, skal der blæses fra den indvendige side.

For at samle de to Iterhalvdele, skal du trykke på kanten, indl den giver et klik.

BEMÆRK

Når du monterer hovedlteret, skal du sørge for, at falsene på Iterkanten er Ipasset korrekt med de fremstående dele på cylinderdækslet.

2. Smørekanal | savsværd

Afmonter sværdet og check om smørehullet er Istoppet.

Smørekanal

3. Savsværd

Når sværdet er afmonteret, skal kæderillen og i smørehullet renses for savsmuld. Smør kædehjulet på spidsen af sværdet.

Smørehul

Smørehul

4. Andet

Check om der er brændstoækage, løse bespændinger og beskadigede hoveddele, især håndtages fastspænding, og sværdets montering. Hvis der ndes defekter, skal du sørge for at få dem repareret, inden du bruger saven igen.

■ PERIODISKE SERVICESTEDER

1. Cylinderen køleribber

Støvlstopning mellem køleribberne vil forårsage overophedning af motoren. Check og rengør kølerribberne periodisk eer at have ernet lulteret og cylinderdækslet.

2.Tændrør

0,6 \~ 0,7 mm

Rens elektroderne med en stålbørste og sæt afstanden tilbage til 0,65 mm som nødvendigt

3. Kædehjul

Undersøg for brud og for overdreven slid. Hvis sliddet er væsentligt, er udskining nødvendig. Udski ald kæde og kædehjul samdig.

8. Vedligeholdelse af savekæde og sværd

■ Savekæde:

ADVARSEL

Det er meget viggt for en jævn og sikker funkton ald at holde skæretænderne skarpe.

Dine skæretænder skal skærpes, när:

• Savsmuldet bliver pulveraggt.
  • Du skal bruge ekstra kræer I at save.
• Skærebanen ikke er lige.
  • Vibraonen forhøjes.
• Brændstoorbruget forøges.

Standarder for indslling af skær:

Advarsel

Sørg for at bære sikkerhedshandsker.

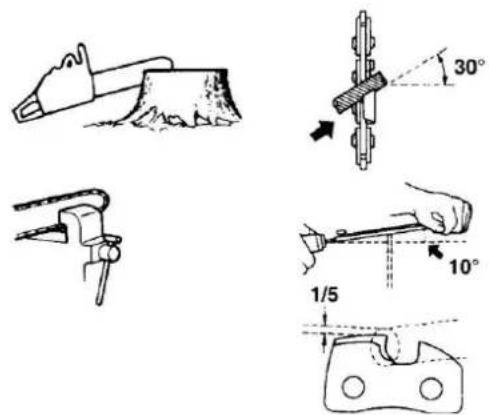

Inden der les:

• Sørg for, at savkæden holdes sikkert.
• Sørg for, at motoren er stoppet.
• Brug en rund I af korrekt størrelse I kæden.

Placer len på skæretanden og skub lige fremad. Hold leposionen som vist på billedet.

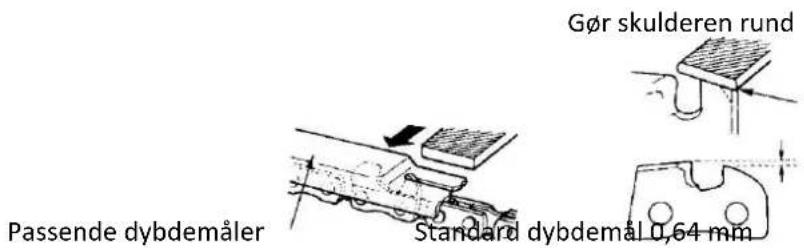

Eer hver skæretand er blevet let, skal du kontrollere dybdemålet og le det I det korrekte niveau som vist på billedet.

Vend sværdet om lejlighedsvis for at undgå delvis slitage.

Sværdets skinne bør ald være i vinkel. Kontroller for slitage på sværdets skinne. Brug en lineal på sværdet og ydersiden af en skæretand. Hvis der ses et mellemrum mellem dem, er skinnen normal. Ellers er sværdets skinne slidt. Sådan en skinne skal korrigeres eller erstaes.

1. Specikaon

Motorenhed
Kubikindhold	62 cm ^3
Ydelse	3,2 Kw (4,5 Hk)
Benzin / olie blandingsforhold	2% (50 : 1) – Blyfri benzin okt. 92 og to-takts olie
Brændstofstankens kapacitet	0,67 l.
Kædesmøresystem	Automask pumpe. Kædesavsolie (0,35 l.)
Tændingssystem	Elektronisk (kontakri)
Tændrørstype	L8RTF
Dimension (L X B X H) m.m.	430 X 270 X 300
Tørvægt – motorenhed alene	6,5 Kg.
Saveenhed
Sværdtype	20” med næsehjul
Drivhjul	7 tands 3/8” roset
Kædetype	3/8” 1,3 mm.
Filtype	5,5 mm.

Vi forbeholder os ret I uden foregående varsel at ændre de tekniske parametre og specikaoner for dee produkt.
