BRUGSANVISNING 20030 Metro Therm

Undersøg straks ved modtagelse om vandvarmeren er hel og ubeskadiget. Hvis ikke skal det anmeldes til transportfirmaet med det samme. Al forsendelse er på modtagers ansvar medmindre andet er aftalt.

Placering

Vandvarmeren skal placeres nær vandtilførslen og i nærheden af det mest benyttede tapsted. Ved placering af vandvarmeren skal der tages hensyn til, at der er plads til vedligeholdelse og service. Vandvarmeren med tilhørende rør skal placeres frostfrit. Installationen skal overholde Bygningsreglementet.

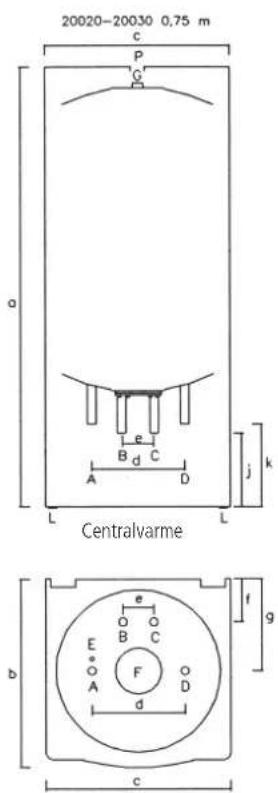

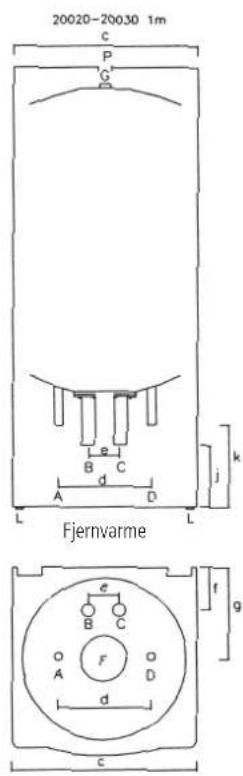

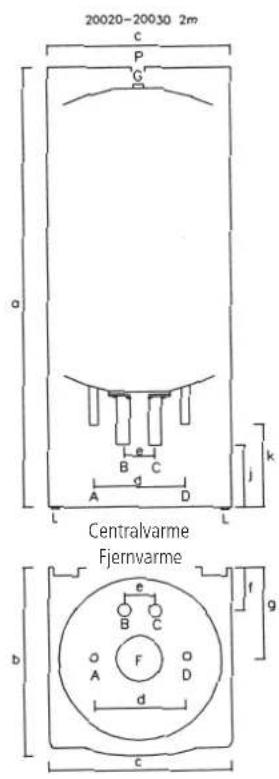

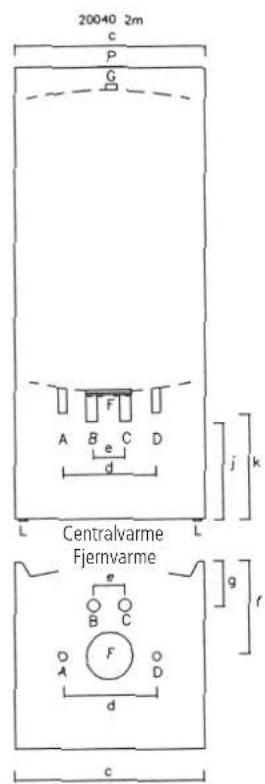

Stregtegning

A Varmeveksler ind
B Varmt vand afgang
C Koldt vand tilgang
D Varmeveksler ud
E Udluftningsskrue (kun ved 3/4" varmeveksler)

F Flange med 3/8" dykrør 500 mm. På 20020-20030 fjernvarmebeholder med 1m² spiral er dykrør 700 mm.
G Muffe 3/4" m/prop (evt. cirkulation)
L Justerbare ben
P Plastprop

Type Sp	ral a b c d e f g j k
20020 0,75 m ^2 3/4"		1450	615	595	300	100	140	300	315	345
20030 0,75 m ^2 3/4"		1820	615	595	300	100	140	300	315	345
20020 2 m ^2 3/4"-1m ^2 3/8"		1450	615	595	300	100	140	300	280	345
20030 2 m ^2 3/4"-1m ^2 3/8"		1820	615	595	300	100	140	300	280	345
20040 2 m ^2 3/4"		2000	700	700	300	150	350	350	300	333

Varmeveksler

3,1 ltr. 0,75 m ^2 hedeflade 9 m
2,2 ltr. 1,00 m ^2 hedeflade 18 m
8,8 ltr. 2,00 m² hed eflade 24 m

^3/4 " emaljeret stålrør.
^3/8 " emaljeret stålrør.
^3/_4 " emaljeret stålrør.

Bemærk følgende ved installation

• Installationerne skal overholde Bygningsreglementet samt alle andre relevante regulativer og bestemmelser, herunder krav til el- og vandinstallationen.
• Tjek alle tekniske data og informationer på dataskiltet.
• Sørg for at al tilbehør er taget ud af indpakningen.
• Det skal sikres, at der er nem adgang til vandvarmeren. En ekstern afspærringsventil skal installeres på tilgangen til vandvarmeren.
• Før tilslutning skal vandrørene renses grundigt igennem.
• Vandvarmeren må aldrig udsættes for vandtryk som overstiger 1 MPa (10 bar).
• Bemærk, at hvis fjernvarme fremløb overstiger ca. 65 °C øges kalkudfældningen hvorfor afkalkning af beholder, unit og veksler skal foretages oftere, eventuelle fejl der opstår på baggrund af ovennævnte er uden for METRO THERM garanti.

Installationen af vandvarmeren må kun foretages af autoriseret VVS installatør og i henhold til Bygningsreglementet.

Vandvarmeren er forsynet med nylonbøsninger i koldt- og varmtvandstilslutningerne. Disse bøsninger beskytter emaljebelægningen og skal ikke fjernes.

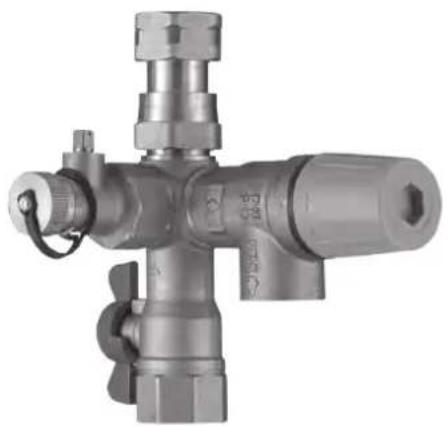

Sikkerhedsventil

Vandvarmeren skal monteres som trykbeholder med afspær rings-, kontra- og sikkerhedsventil som fx METRO THERMs sikkerhedsaggregat.

For 450 liter gælder dog at kon traventilen skal monteres mellem to afspærringsventiler.

Læs mere i brochure 06:010 om METRO THERM sikkerhedsaggregat.

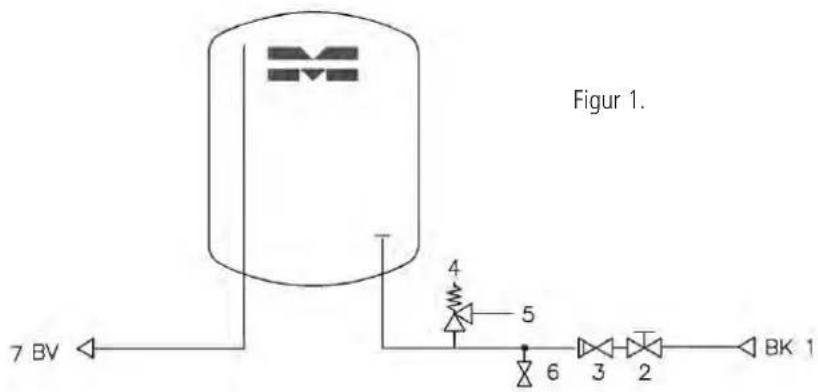

Sikkerhedsventilen og kontraventilen skal placeres som vist på fig. 1.

Når vandvarmeren fyldes (eller tømmes), skal der være mulighed for udluftning fx ved at åbne en varmtvandshane.

SIGNATURFORKLARING

1. Koldtvandstilgang (BK)
2. Stopventil
3. Kontraventil
4. Sikkerhedsventil
5. Overløb 3/4" muffe
6. Aftapningshane

7. Varmtvandsafgang (BV)

8. Sikkerhedsventilen skal være anbragt på koldtvandstilgangen i nærheden af beholderen, uaf spær re lig fra denne, og let tilgængelig for motionering (løsning af ventil for at modvirke tilkalkning) og eftersyn.

9. Forbindelsesrøret mellem sik kerhedsventilen og beholderen samt overløbet fra sik ker hed s ventilen må ikke kunne af spærres.
10. Lysning min. 3/4'' (20 mm).
    • Overløbet må af hensyn til frost ikke føres ud i det fri.
    • Overløbet skal udmunde synlig og frit til afløb.
11. Sikkerhedsven tilen skal kunne afblæse mindst vand varmerens mærke effekt. Ved brug af METRO THERM sikkerhedsaggregat er dette krav opfyldt.

Korrosionsrisiko

Vandvarmeren er opbygget i emaljeret stål og beskyttet af en magnesium anode.

Normalt giver dette ikke anledning til korrosions problemer, men der kan i visse tilfælde opstå galvanisk korrosion ved tilslutningerne til beholderen, hvis tilslutningerne og det videre rørsystem er udført i kobber eller rustfrit stål.

Risikoen for galvanisk korrosion kan eventuelt minimeres ved at benytte et PEX-rørs overgangsstykke mellem beholder og rørinstallationen eventuelle fejl der opstår på baggrund af ovennævnte er uden for METRO THERM garanti.

Bemærk

Forbrugeren skal gøres opmærksom på varmetabet fra cirkulationsstrengen, og de deraf følgende driftsudgifter.

Ydermere kan brugsvandscir kulation påvirke afkølingen og dermed få en negativ indflydelse på økonomien ved fjernvarmeinstallationer.

Læs denne instruktionsmanual grundigt før installation og ibrugtagning af vandvarmeren.

Sikkerhedsforeskrifter

Installation, første aktivering og vedligeholdelse af dette produkt, må kun udføres af autoriseret VVS-installatør, som vil være ansvarlig for overholdelse af gældende standarder og installationsregulativer. Vi påtager os intet ansvar for skader, som er forårsaget ved ikke at overholde sikkerhedsforeskrifterne.

Styring ved fjernvarme

Brugsvandstem pera turen kan styres med en termostatventil med føleren placeret i toppen af vandvarmerens dykrør. Vær opmærksom på, at føleren har den rigtige orientering. Monteres en Danfoss ventil med RAVK- termostat, kan dennes føler vendes valgfrit.

Styring med termostatventil giver den hurtigste opvarmning og sikrer den ønskede brugs vandstemperatur.

Da trykket i fjernvarmeled ning erne altid svinger, vil det i de fleste tilfælde give en bedre styring, hvis der monteres en dif ferenstryksregulator over ven tilen.

Styring ved centralvarme (olie, gas og fastbrændsel)

Hvis kedlen har en fremløbstemperatur, der ikke overstiger 65° C, behøver de ikke at montere en termostatisk reguleringsventil.

Ellers kan De styre brugsvands temperaturen med en ventil med termostatisk regulering fx. Dan foss RAVI eller RAVK.

Cirkulation

I topladen findes en plastprop. Under proppen findes en studs (3/4" indv. RG).

Hvis studsen bruges til cirkulation af brugsvand, anbefales det at montere et cirkulationssæt (leveres som tilbehør).

Cirkulationssættet består af et emaljeret forlængerrør til montering i toppen af vandvarmeren og pex-rør, der monteres ned i vandvarmeren.

Hvis cirkulation er nødvendig, er det mest optimalt, at pumpen styres af et tidsur.

Bortskaffelse

Produktet skal bortskaffes på den mest miljørigtige måde. Privatpersoner skal ved bortskaffelse af produktet følge kommunens affaldsregulativer for bortskaffelse fra privat husholdning.

Udvendig rengøring: Beholderen må kun aftørres med en fugtig klud. Der kan anvendes vindues- og glaspudseprodukter, men ikke skurepulver eller lakop løs nende kemikalier. Læs altid brugs vejledning på rengøringsmidlet!

Kalk

I områder med kalkholdigt vand vil der udfældes kalk i vandvarmeren. Kalken vil normalt fæstnes på spiralen, da det er herfra energiudvekslingen sker.

Kalkudfældningen begrænses ved at holde temperaturen på max. 55°C.

Deres installatør kan rådgive Dem om, hvor ofte det er nødvendigt at afkalke vandvarmeren. Det anbefales, for områder med kalkholdigt vand, at afkalke beholderen jævnligt, således at driftforstyrrelser undgås.

Afkalkningsvejledning

Afkalkning må kun udføres af autoriseret insta I latør. Da den gamle pakning ikke kan genbruges, derfor skal pakning altid udskiftes.

Nederste forplade demonteres ved at trække i overkant af pladen. 450 liter åbnes ved at trykke glidelåsen ned og trække pladen fremefter og op.

Afmonter nu flangen. Løs kalk fjernes. Fastsiddende kalk på spiralen kan løsnes ved lette slag med fx et træskaft. Beholderen spules for kalkrester. Sæt flangen med ny pakning på plads og krydsspænd boltene med moment på max15 Nm. Påfyld vand og kontroller for utætheder.

Kontrol/udskiftning af anoden

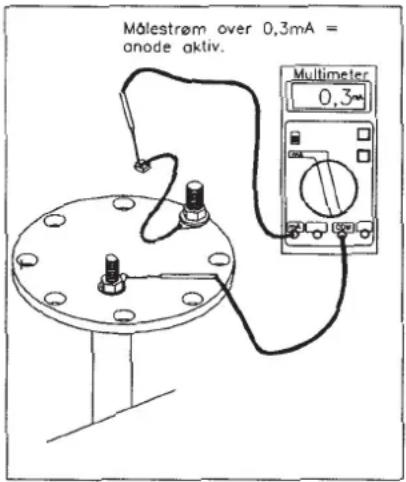

Beholderen er forsynet med en kontrollerbar magnesiumanode. Den er monteret i bundflangen og kontrolleres således: Afmontér stel forbindelsen til beholderen og indsæt multimeter.

Såfremt den målte a no destrøm er større end 0,3 mA, er massen af anoden stor nok til at beskytte beholderen.

Er anodestrømmen derimod mindre end 0,3 mA, bør anoden udskiftes. Det gøres ved at afmontere flan ge rør et som beskrevet ovenfor.

Tabellen nedenfor kan hjælpe med at identificere og afhjælpe eventuelle problemer. Hvis problemet ikke kan afhjælpes via denne tabel, kontakt da en autoriseret VVS-installatør.

Fejl Årsag Aktion
Ingen vandgennemstrømning	Vandforsyningen er afbrudt på koldt- eller varmtvandsstrengen	Åben for eventuel lukket kuglehane.Tjek om kuglehane på sikkerhedsaggregatet er åben.
Ingen vandgennemstrømning på spiralen	Gennemstrømning er afbrudt henover spiralen inden i beholderen	Åben for eventuel lukket kuglehane
	Snavssamler er tilstoppet Rens	snavssamler
Ingen varmt vand Der er slukket for gas-/oliekedel.		Tænd for kedel
		Fjernvarmeværket har lukket ude i vejen
		Termostatisk ventil er indstillet for lavt
		Vandkapaciteten er opbrugt Vent en halv time og prøv at tappe vand igen
Reduceret varmt vand Kalk i beholderen Tøm beholderen for kalk
			Trykdifferrensregulator er indstillet for lavt
			Vandkapaciteten i beholderen er opbrugt
Vandet er for varmt Termostatisk ventil er indstillet for højt		Indstil ventilen til en lavere indstilling
		Termostatisk ventil er defekt Udskift ventilen
	Trykdifferensregulator er defekt (differenstryk for termostatisk ventil bliver for højt og den kan ikke lukke)	Udskift trykdifferensregulatoren

Overensstemmelseserklæring kan ses på vores hjemmeside: www.METROTHERM.dk Dette produkt er VA godkendt.

Kære kunde

METRO THERM producerer og leverer gennemkontrollerede kvalitetsprodukter, som det kræver autorisation at installere og servicere. Ansvar for dimensionering, levering, opsætning og idriftsættelse påhviler således installatøren, og vi henviser derfor til alle landets autoriserede VVS- og el-installatører angående montering, brug og evt. reklamationsbehandling.

Skulle der vise sig materiale- eller fabrikationsfejl, gælder en række bestemmelser for garanti og reparation, som kan læses i nedestående:

Garantien dækker under disse forudsætninger:

• produktet er dækket af garanti indenfor 24 måneder fra dokumenteret installations- eller købsdato i henhold til købeloven.
• METRO THERM giver yderligere 3 års garanti mod indefra kommende gennemtæring af den indvendige beholder. I tilfælde af indefra kommende tæring foretager METRO THERM vederlagsfrit reparation af beholderen på egen fabrik.
• produktet skal være placeret, så det kan serviceres uden hindringer. Er produktet placeret svært tilgængeligt frasiger METRO THERM sig enhver forpligtelse i forhold til ekstra udgift, det kan forårsage. Vi henviser til DS 439 §5.1 og §5.2.
• produktet skal være installeret i henhold til BR §8.4.2.3 stk. 1.
• hvor reparation foretages på stedet leverer fabrikken nye dele til ombytning, såfremt reparationen er aftalt.

Ovenstående bestemmelser gælder KUN, hvis følgende er opfyldt:

• installatøren har kontaktet METRO THERM inden reparation eller udskiftning blev påbegyndt, og der er truffet aftale om reparationens omfang.
• installatøren har oplyst fabrikationsnummer ved henvendelse til METRO THERM
• installatøren sender kopi af faktura for køb eller installation samt den defekte produktdel til METRO THERM efter udskiftning/ reparation.

Garantien dækker IKKE:

• erstatning for andre ting end de ovenfor nævnte eller for personskade, forårsaget af eventuelle defekter ved produktet.
• hvis produktet har været tilsluttet en anden temperatur, spænding eller tryk end det, der er anført på mærkepladen.
• hvis skaden skyldes frost,- lyn,- eller tørkogningsskader eller ødelæggelse som følge af kalk eller overtryk.
• hvis der har været foretaget reparation eller andre indgreb i produktet udover alm. forskriftsmæssig tilslutning.
• tilkalkning af fjernvarmeveksler og højeffektbeholder, da kalk ofte skyldes forkert indstilling eller brug af produktet.
• skader forårsaget af sivende vand og skjulte vandinstallationer.
• skader forårsaget under transport. Disse skal anmeldes til transportfirmaet.
• forhøjede eller ekstra omkostninger i forbindelse med reparation eller udskiftning foretaget i weekender, helligdage eller uden for normal arbejdstid dækkes ikke. Kørselsudgift dækkes heller ikke. Det er derfor en fordel at bruge en lokal installatør.

De til enhver gældende garantibestemmelser kan læses på www.metrotherm.dk.

Fabrikationsnummer:

Opsat og instruktion givet af installatør: (navn)

Underskrift:

Dato:

Ret til ændringer i udførelse forbeholdes.Godtgørelse og garanti gælder for modtagelse i Danmark
